2024+ Model 3触摸屏下方的仪表板维修面板带有座舱温度传感器。饰板松开以后,传感器线束仍然连接;如果把面板一次拉远,容易把机械卡接作业变成线束损伤。更换时应先取得插头操作空间,断开接头,再转移传感器。
适用范围与两组固定点
适用于2024+ Model 3“饰板 - 仪表板 - 触摸屏下部”条目,英文名称Service Panel - Instrument Panel。原厂页面更新于2026年8月9日,校正代码1405010612、FRT 0.06,工时以当前版本为准。面板固定使用两个卡子和四个锁片;传感器固定使用两颗可重复使用的螺栓,安装步骤规定2 N·m,工具为T20梅花套筒、2英寸加长件及扭矩扳手。

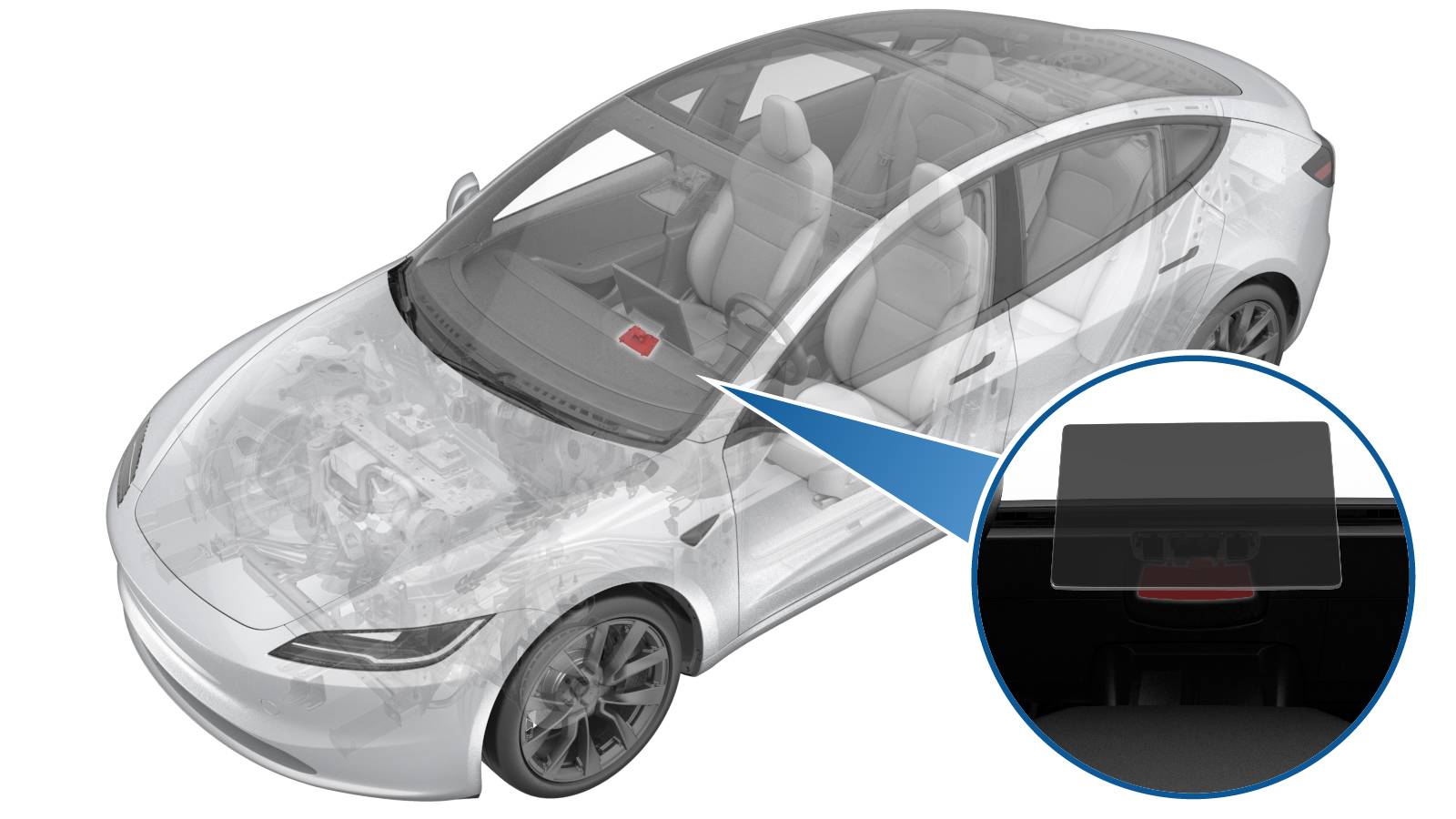

定位图放大触摸屏下方维修面板。需要分清触摸屏总成、维修面板和装在面板上的温度传感器;本文不涉及拆下触摸屏或更换空调控制总成。
从顶部中央槽释放面板
打开右前车门并降下右前车窗。将塑料饰板工具插入面板顶部中央槽,松开把面板固定到仪表板的两个卡子和四个锁片。取出时保持面板靠近仪表板,线束未断开前不能把它过远拉离。

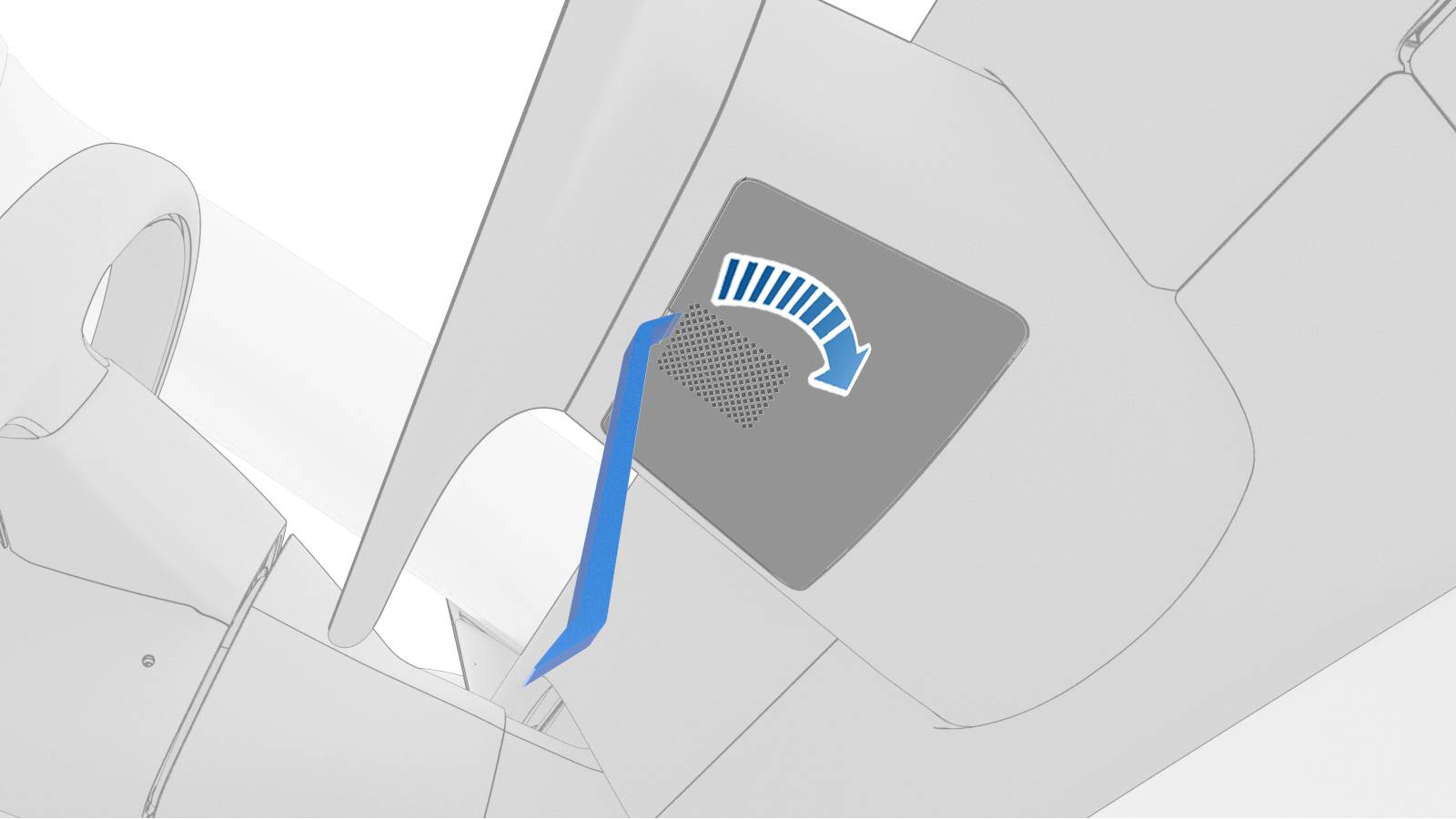

图中蓝色工具与箭头用于辨认中央槽和释放位置。不要改用金属撬具在任意边角硬撬,也不要因为某一侧出现间隙就认定全部六处固定点已经松开。
接头断开后,再取下传感器
断开座舱温度传感器的电气线束,再将维修面板从触摸屏下方取出。操作接头时握住连接器本体,回查锁止位置;若面板仍被牵住,先确认线束连接,不继续扩大拉出距离。

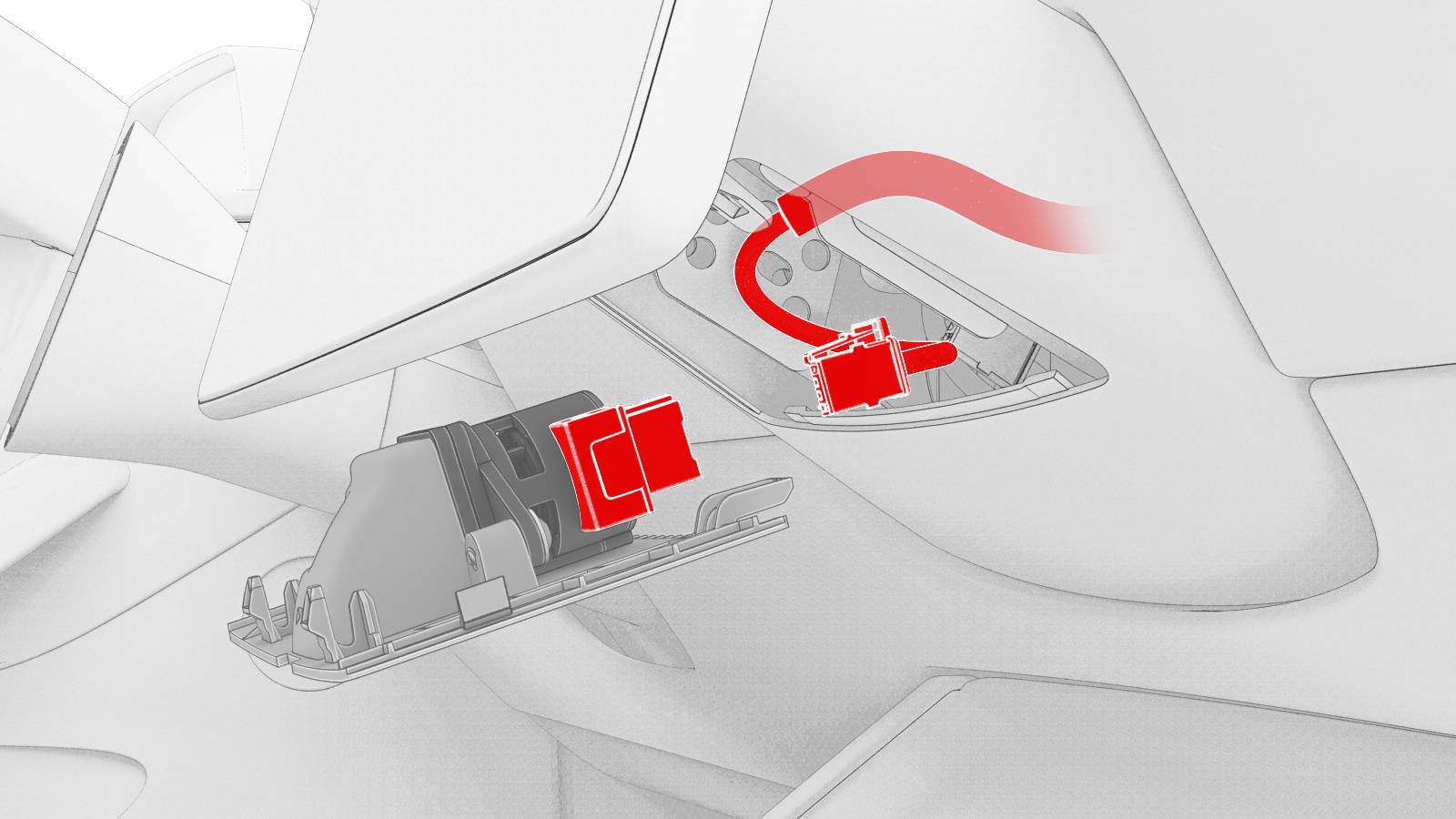

接头示意以红色标出传感器的电气连接。图中线束随面板露出,并不表示允许凭线束提起或悬挂面板。

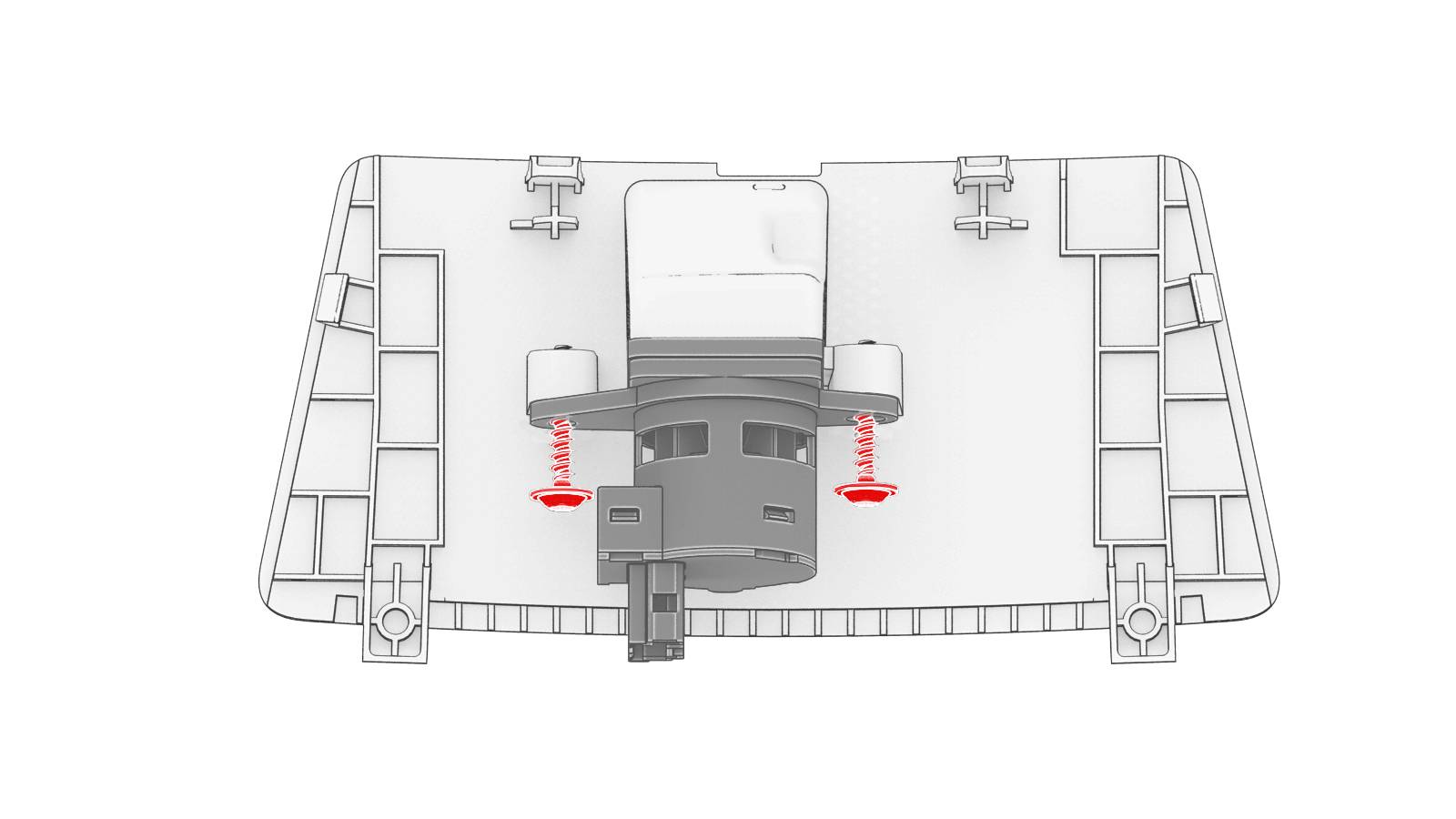

拆下把温度传感器固定到维修面板的两颗螺栓,将传感器与旧面板分离。扭矩表把固定对象写为“触摸屏”,拆卸及安装文字则明确为维修面板;下图显示传感器安装在面板背面。本文的2 N·m仅对应安装段这两颗传感器螺栓,不能用于触摸屏支架或面板卡子。


2 N·m紧固后接回线束
将温度传感器放到新维修面板的安装位置,装入两颗固定螺栓并紧固至2 N·m。接回温度传感器连接器,再接合面板的两个卡子和四个锁片。不要先把面板压回、再设法从外部补插接头。
面板落位时检查线束是否被夹在边缘或锁片下面;如果不能自然贴合,退回检查传感器位置、接头和固定点,不用加大按压力补偿错位。最后升起右前车窗并关闭右前车门。
完工检查建议
确认两颗传感器螺栓已完成规定扭矩,连接器插接到位,面板两个卡子和四个锁片均接合,四周没有异常翘起或夹线。试用空调并检查相关温度读数或故障提示;如维修后出现异常,优先回查接头和线束,不能仅凭面板已贴平就认定温度传感器工作正常。
原厂资料及关联程序
适用车型与位置:Model 3 2024+,触摸屏下方仪表板维修面板及其座舱温度传感器。核对日期:2026年10月5日。
- 中文原厂程序:饰板 - 仪表板 - 触摸屏下部(拆卸和更换)。
- 英文原厂程序:Service Panel - Instrument Panel (Remove and Replace)。
- 原厂资料编号:GUID-8E39407D-1188-4F3E-BA85-BFC7AD83F550。
该维修页没有引用必须另行执行的独立部件拆装程序;面板释放、接头断开和传感器转移均在这一页列明。步骤图片来自Tesla原厂维修手册。若实车传感器固定位置与图示或安装文字不一致,先核对VIN对应资料与零件配置,勿将扭矩表的“触摸屏”泛化为整个显示屏的紧固要求。
