2024+ 特斯拉 Model 3 压缩机与超级歧管结构识读：支架、管路和电气关联

空调压缩机、超级歧管和减震塔支架是相互关联但不同的部件。本页保留可核对的结构视图，不提供连续拆换、冲洗、加注及软件配置教程。

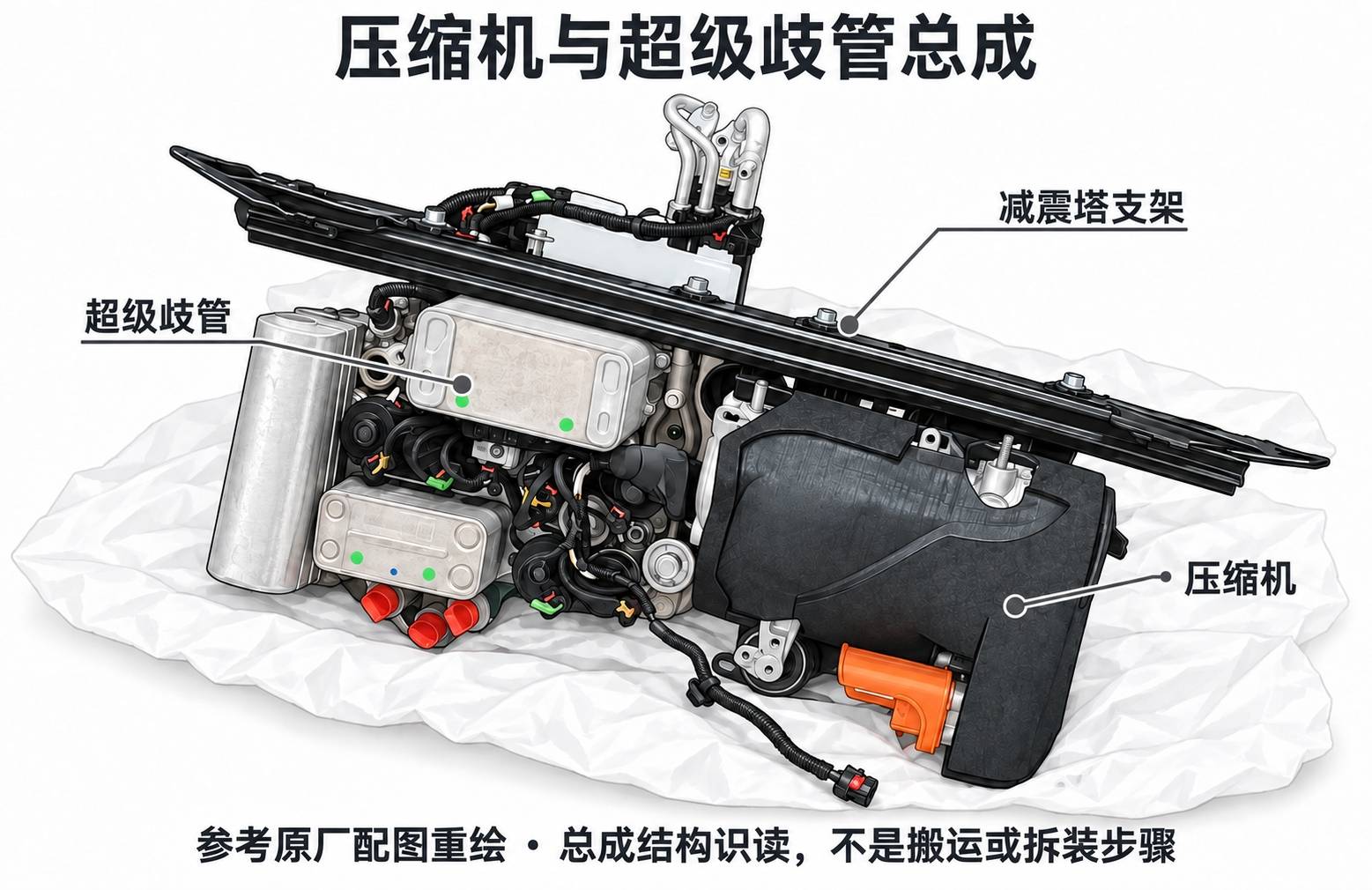

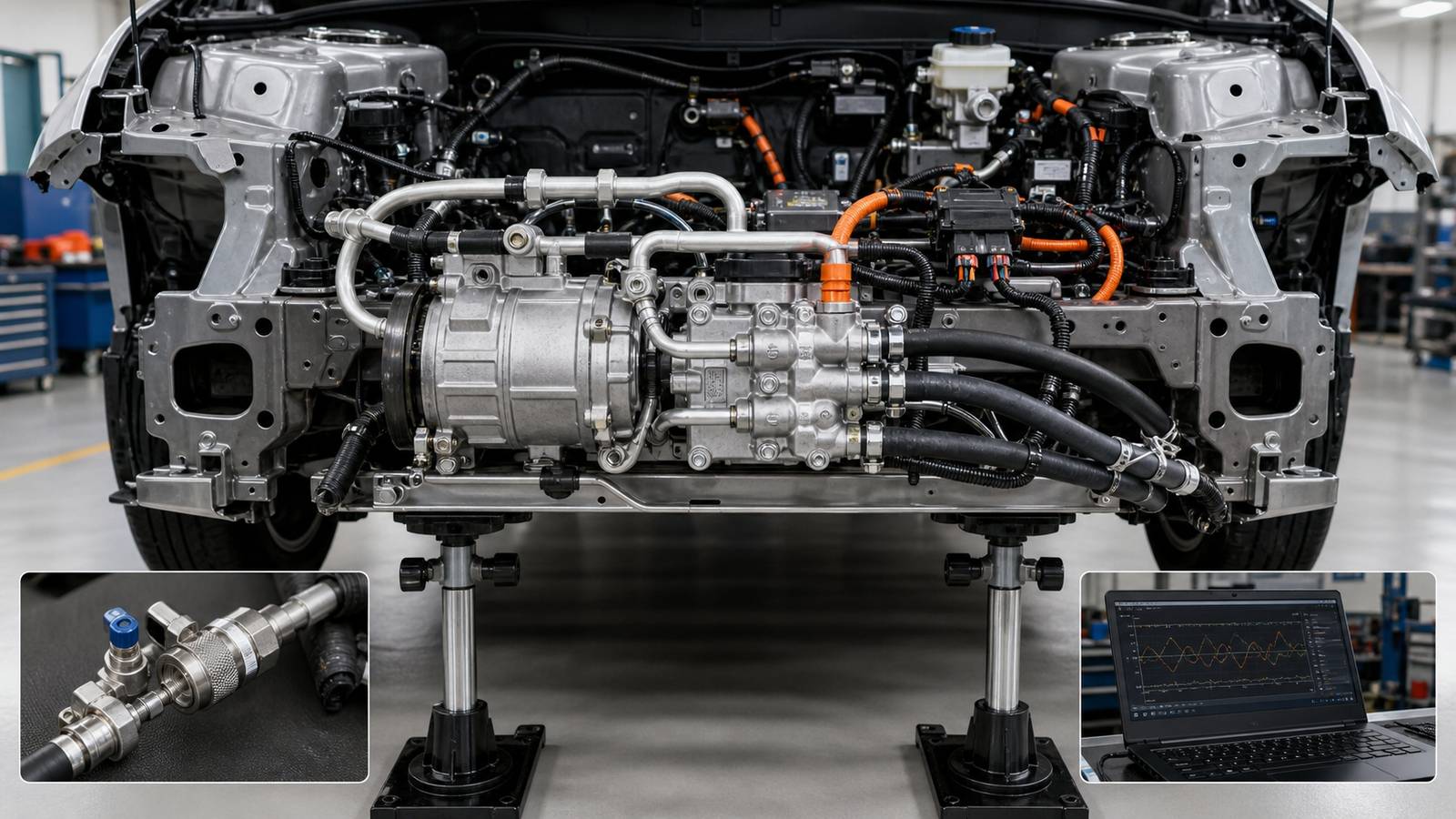

一、先分清总成中的部件

横向支架是机械结构；超级歧管区域集中了多处管路连接；带隔音包覆的压缩机是另一部件。观察到它们一起出现，不表示管路、线束和固定件都可以作为一个对象处理。

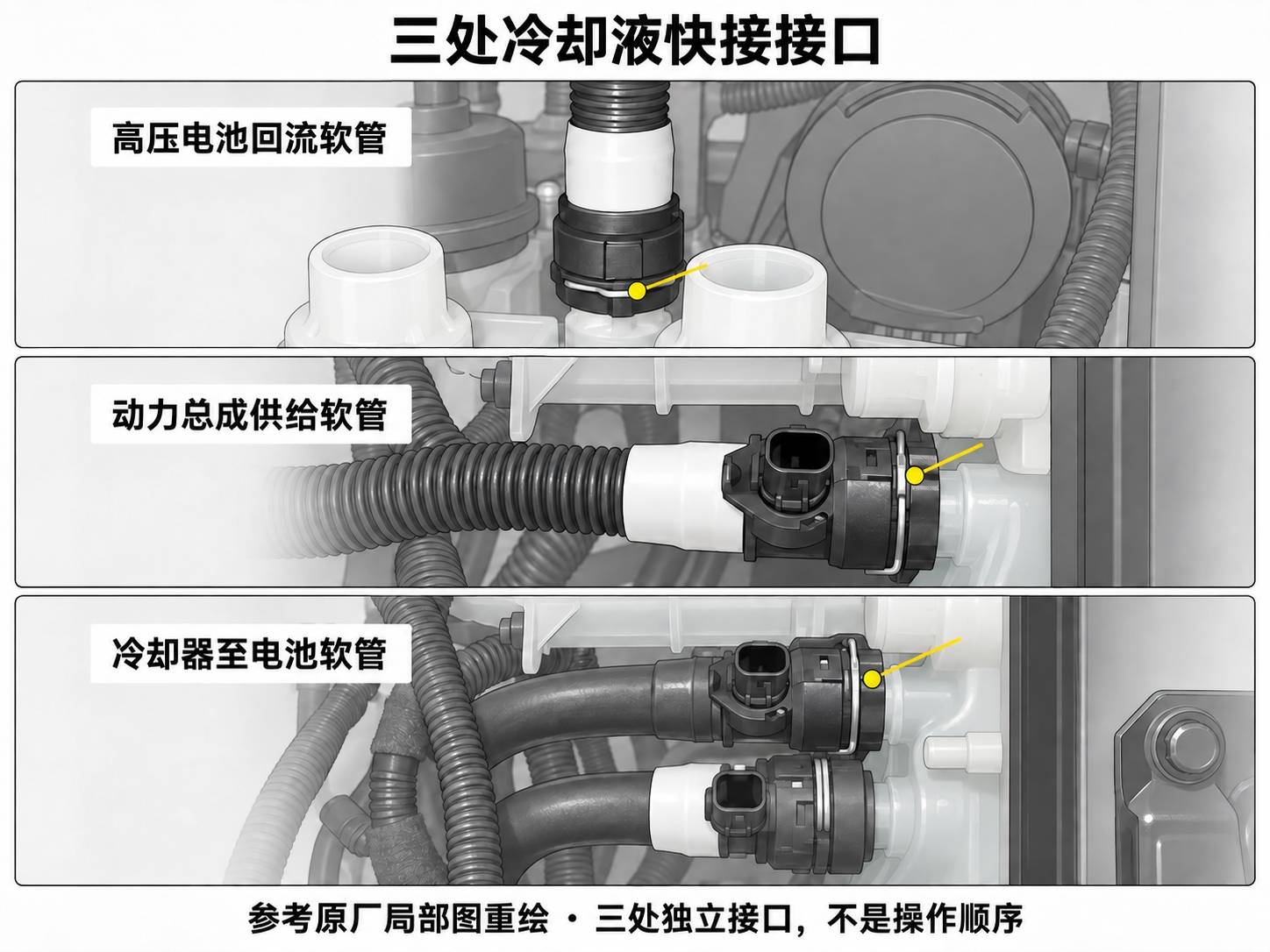

二、三处冷却液接口并非完整管路图

分图分别展示高压电池回流软管、动力总成供给软管和冷却器至电池软管的局部。图中的传感器连接区域与液体接头不是同一个接口，教学高亮也不是线束颜色定义。

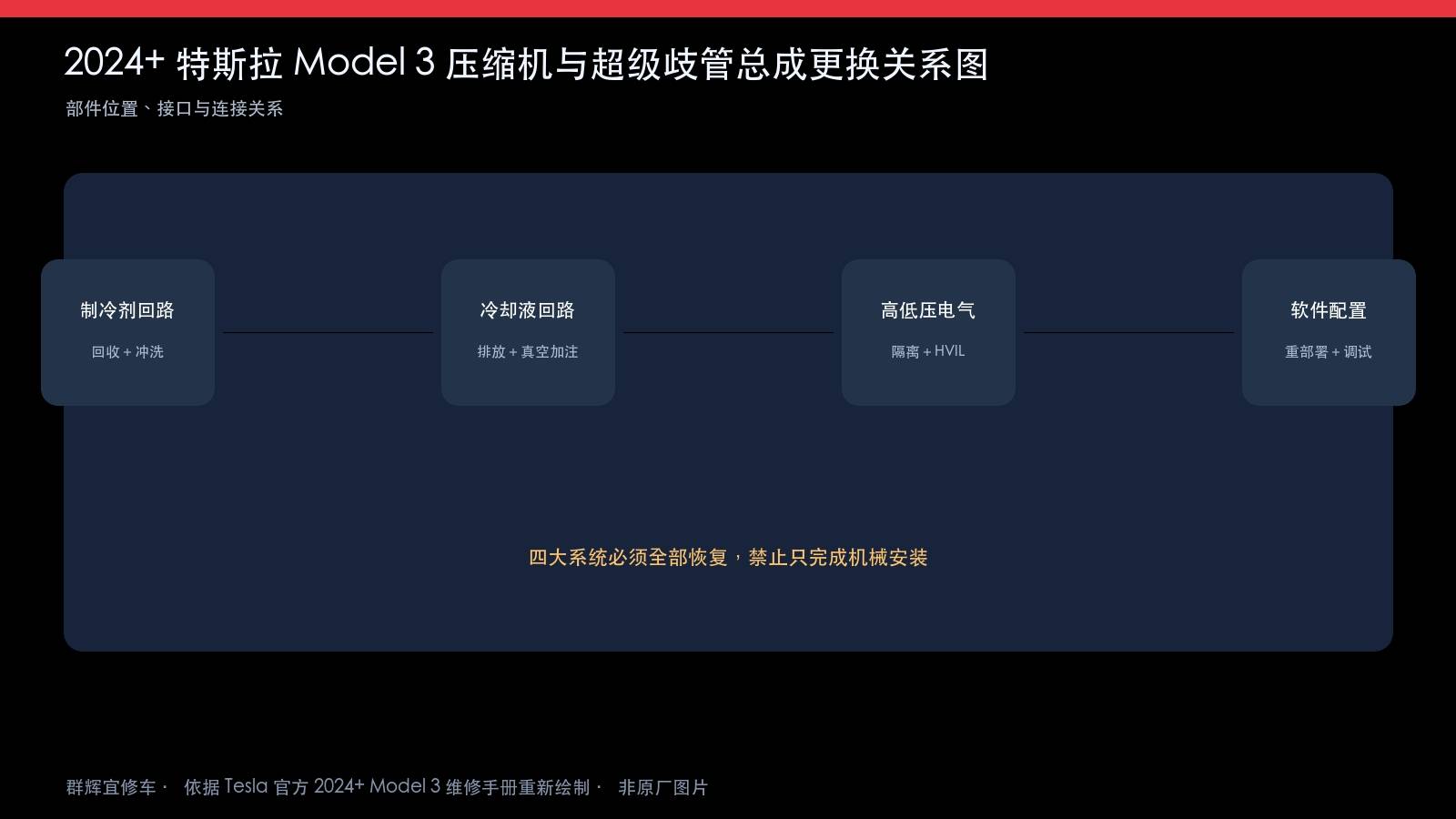

三、不同介质与电气风险独立存在

同一总成周围有冷却液管、制冷剂管、高压连接及逻辑线束。液体回收、压力状态和电气隔离不能相互替代；本页不提供接头开启、密封件更换或管路验收方法。

四、紧固数量和配置资料的疑点仍未解决

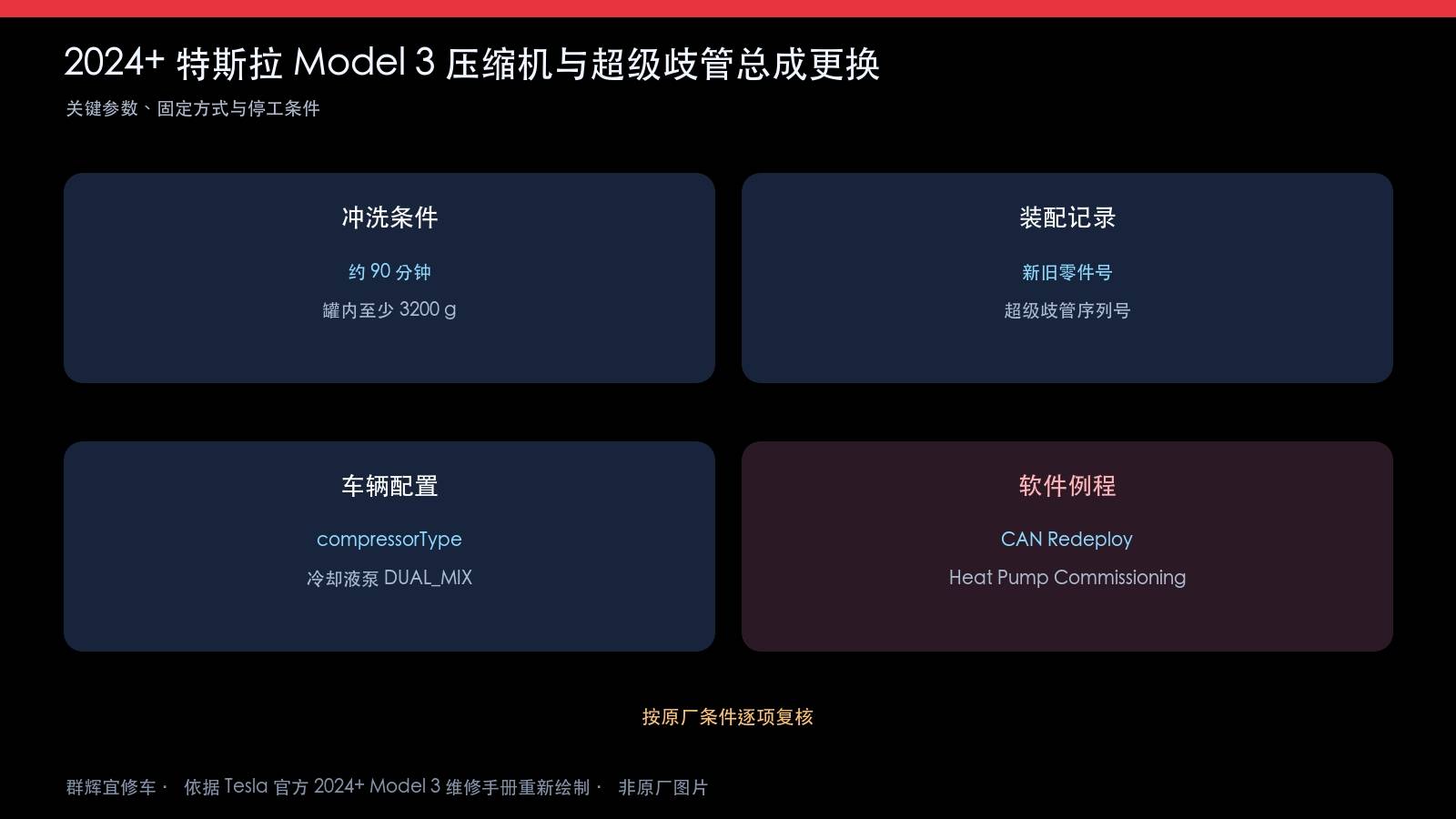

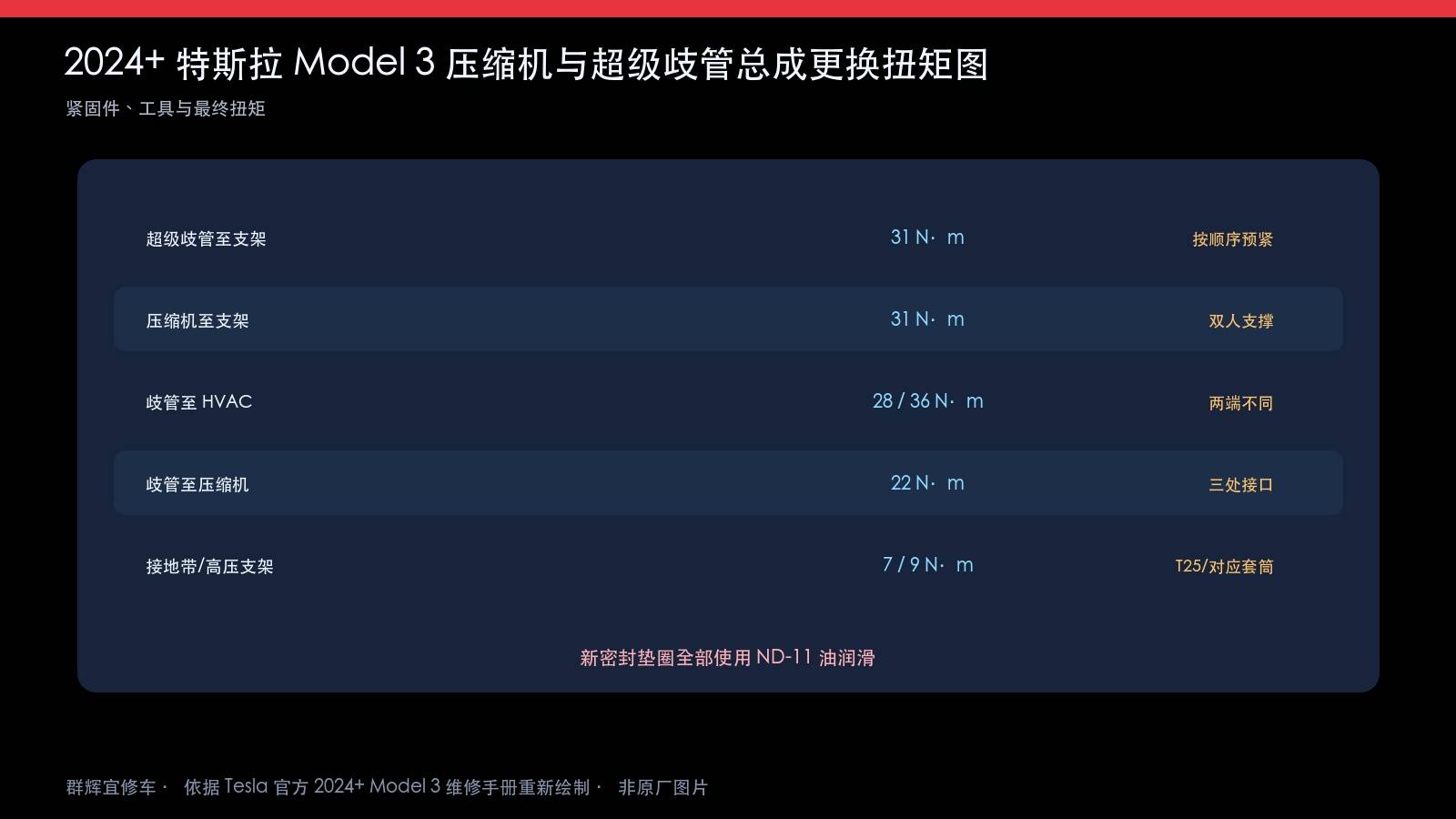

原文对压缩机支架的拆卸与安装分别出现两颗、三颗的描述；压缩机型号配置又引用另行提供的技术资料。本页不补写缺失零件映射、不以照片推导紧固顺序，也不将固定的配置值推广到所有车辆。原冲洗时间、设备储量、扭矩执行表和配置重部署步骤不在本文中作为操作依据。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《空调压缩机和超级歧管 ((拆卸和更换))》及英文版《A/C Compressor and Supermanifold (Remove and Replace)》；主 GUID：GUID-1AC0E7E6-C7AD-465D-92B6-8031B4CCC58E。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：压缩机、超级歧管和减震塔支架各有不同接口；原厂支架拆/装文字出现两颗与三颗的数量差异，压缩机配置又引用另行技术资料。本文不推断紧固件映射或通用配置值。

原厂主程序直接引用且与本页边界相关的入口：空调制冷剂（回收和再充注） (Restore)——制冷剂作业需核对独立程序和车辆配置。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
