2024+ 特斯拉 Model 3 空调压缩机支架更换：9/31/7 N·m与HVIL锁片

本文整理压缩机支架更换，不能当作压缩机本体更换或高压断电教程。本程序未列出打开制冷剂管路的步骤。低压断开不等于高压已消失：关联低压程序明确要求，在维修高压部件前完成对应高压禁用与验电程序。须由具备相应资质和防护条件的人员执行；压缩机不得压在高压连接器上，释放卡子时不得提拉高压电缆。

一、适用范围与原厂关键参数

• 校正代码 1820020032，FRT 0.36

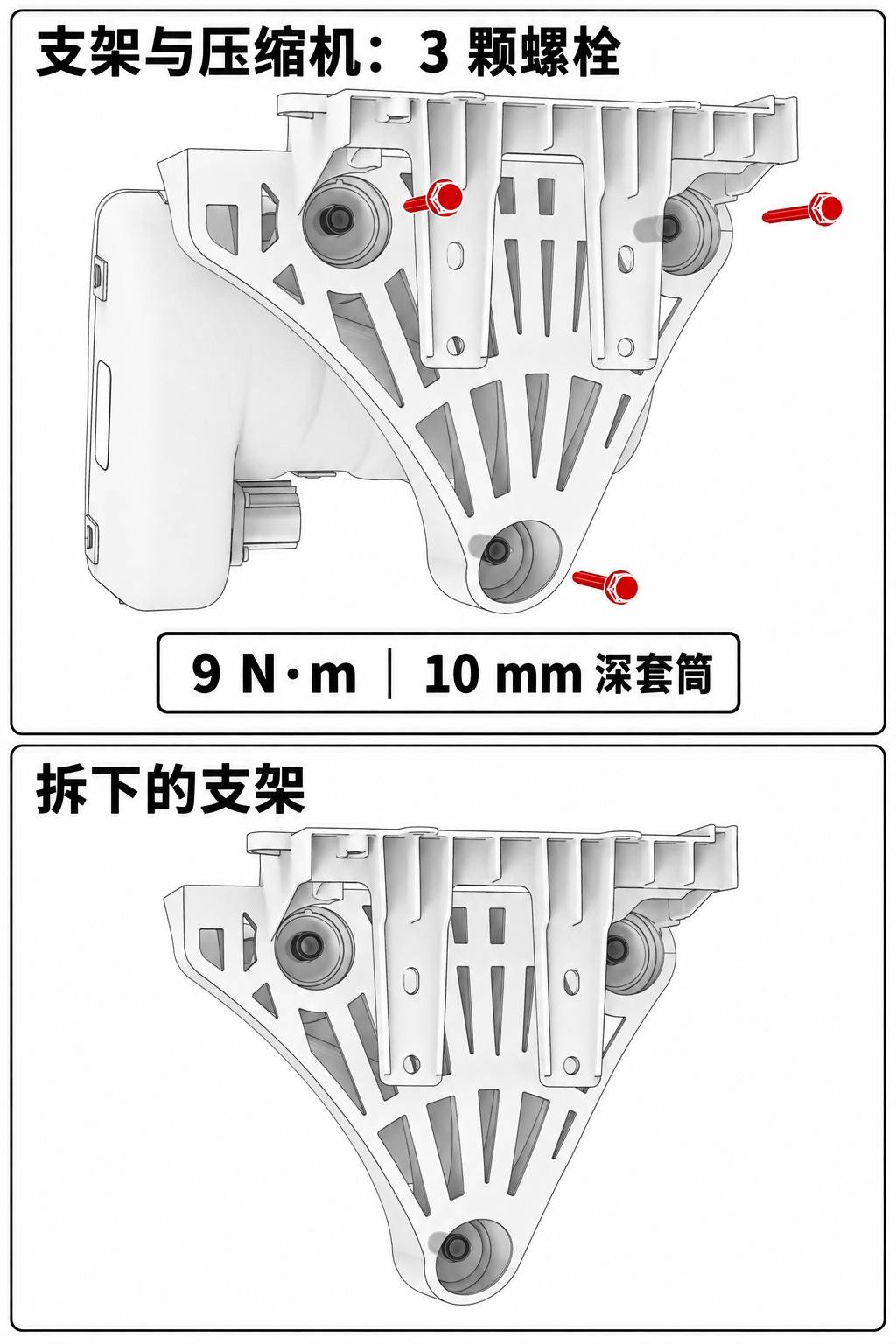

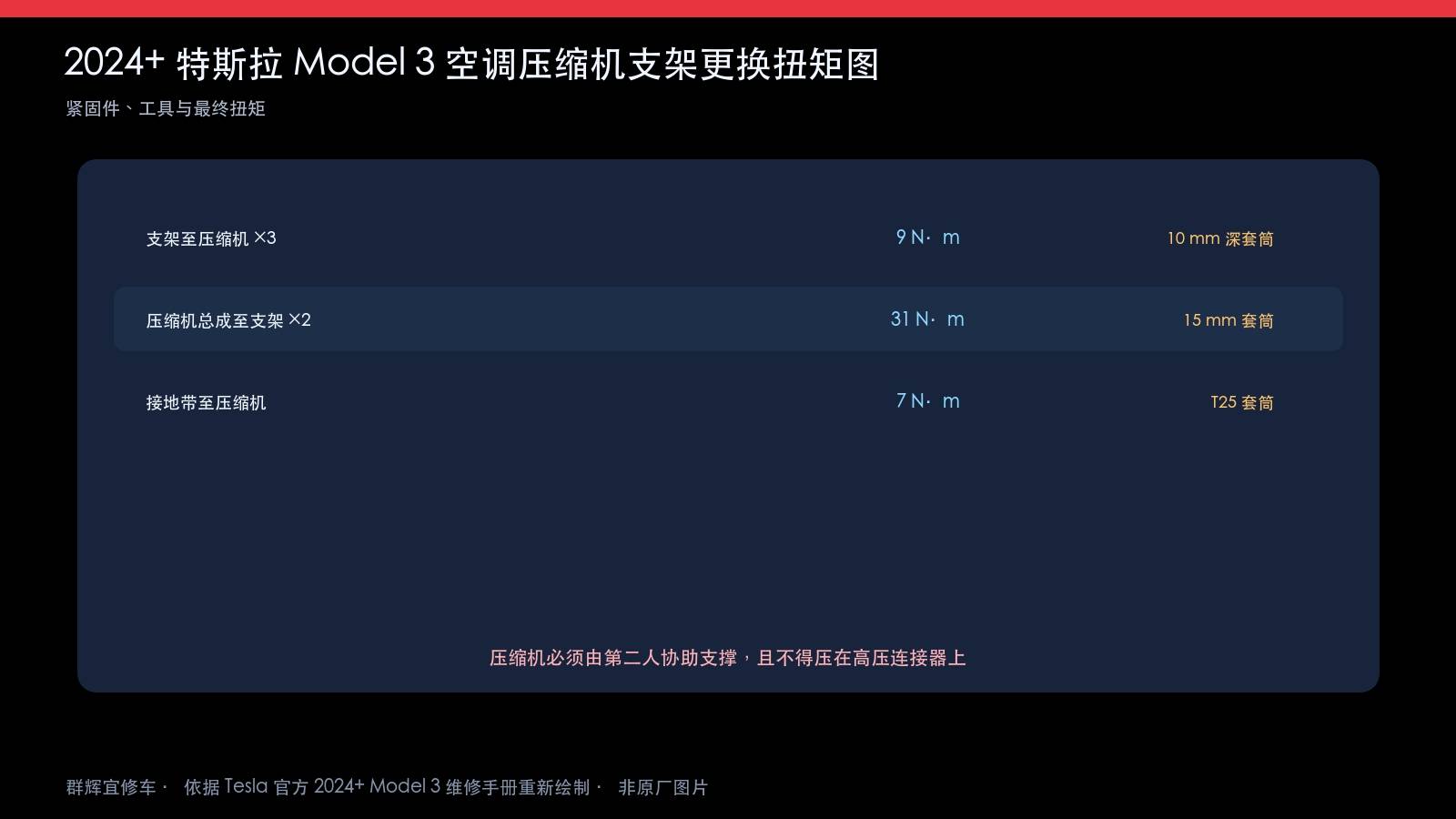

• 支架至压缩机螺栓3个：9 N·m，10 mm深套筒。

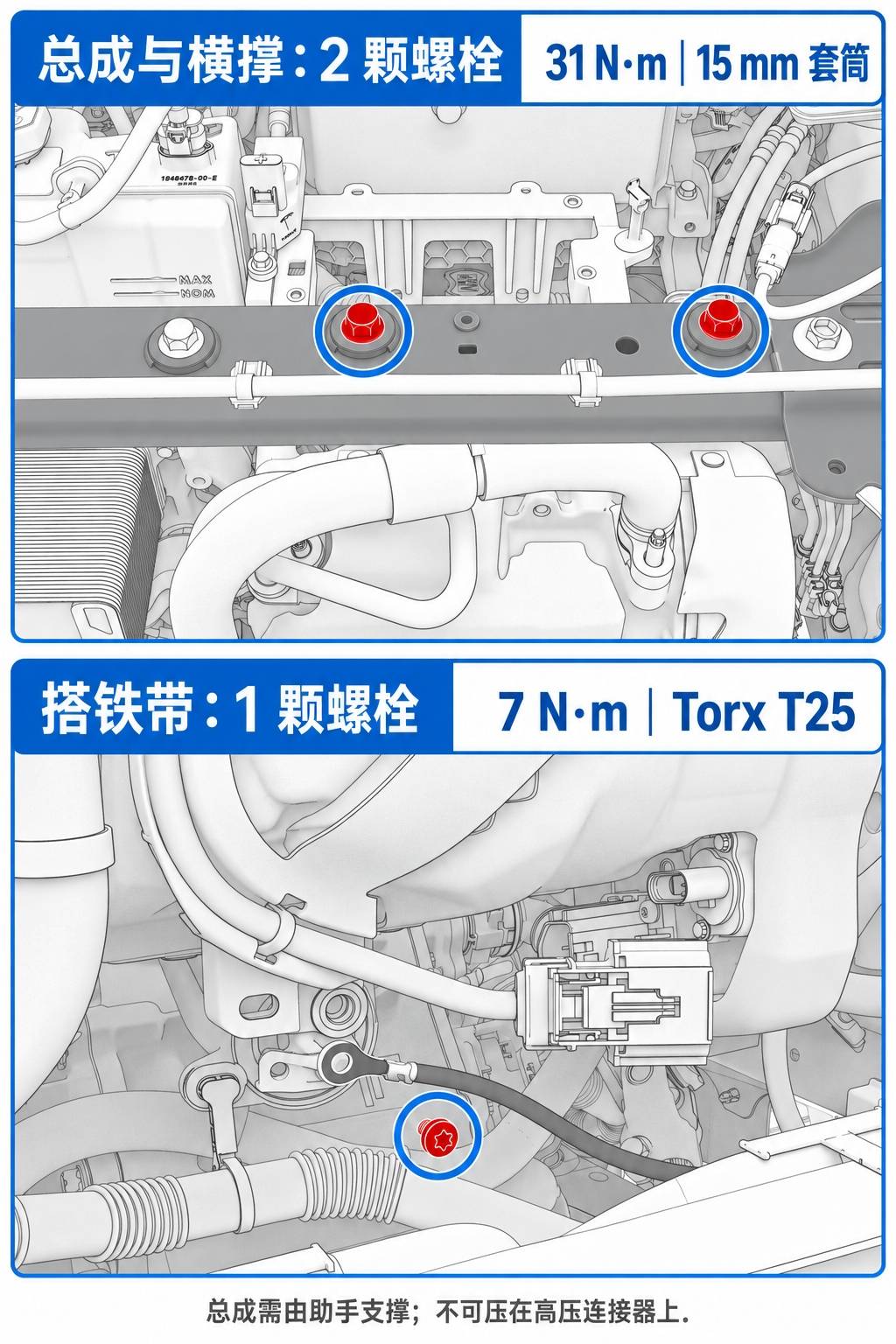

• 压缩机总成至减震塔横撑螺栓2个：31 N·m，15 mm套筒；由助手承托，先手工旋入再紧固。
• 搭铁带螺栓1个：7 N·m，Torx T25。以上三组紧固件原厂表均标为可重复使用；损伤件仍须按对应要求处置。
• 高压线束固定卡4个；提拉卡子，不提拉电缆。

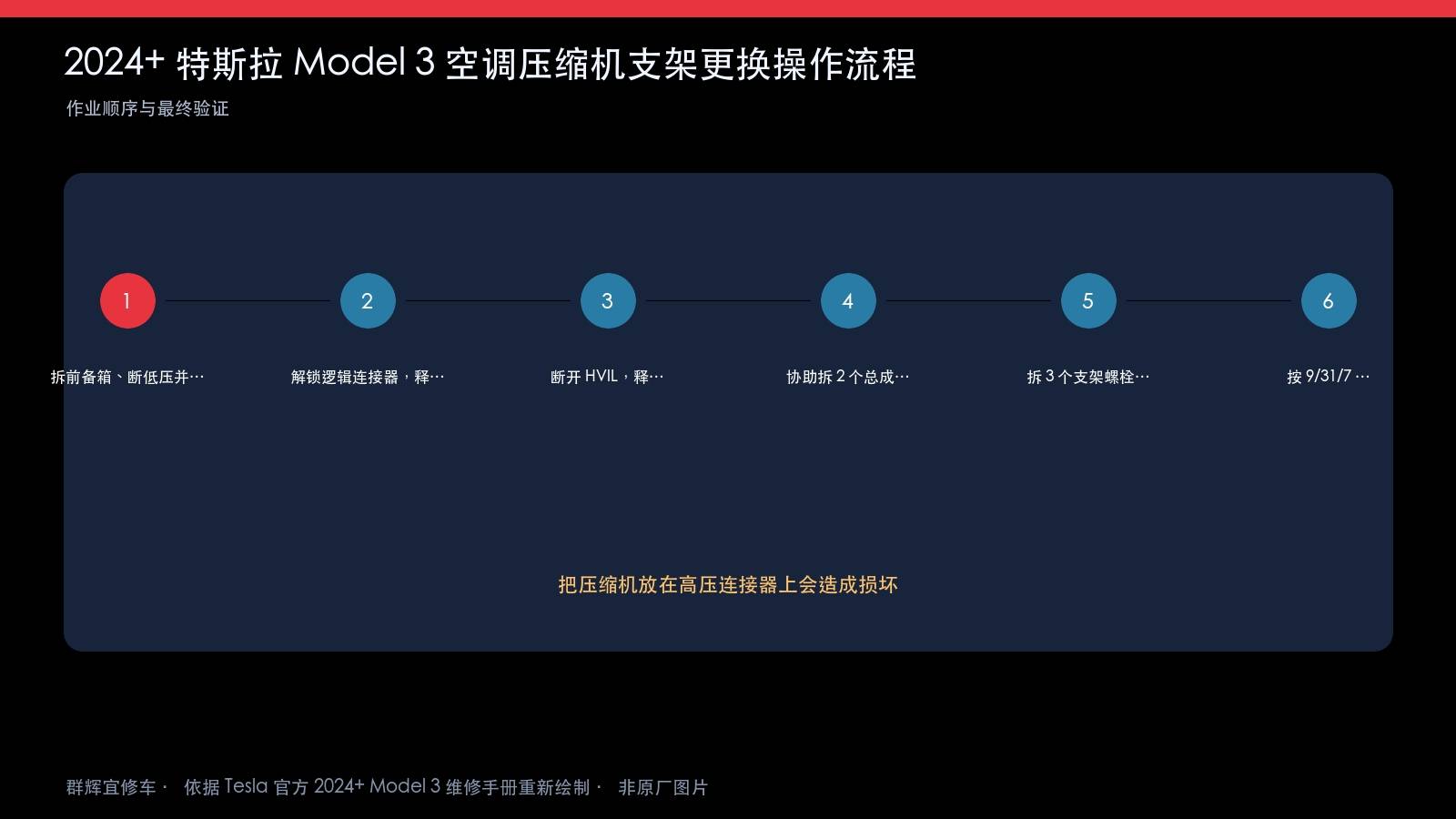

二、原厂操作顺序

• 1. 按关联程序拆下前备箱储物箱，断开低压电源并移出低压电池。电源隔离、放电等待、验电和恢复顺序必须按原厂关联程序执行，不凭本文简写施工。

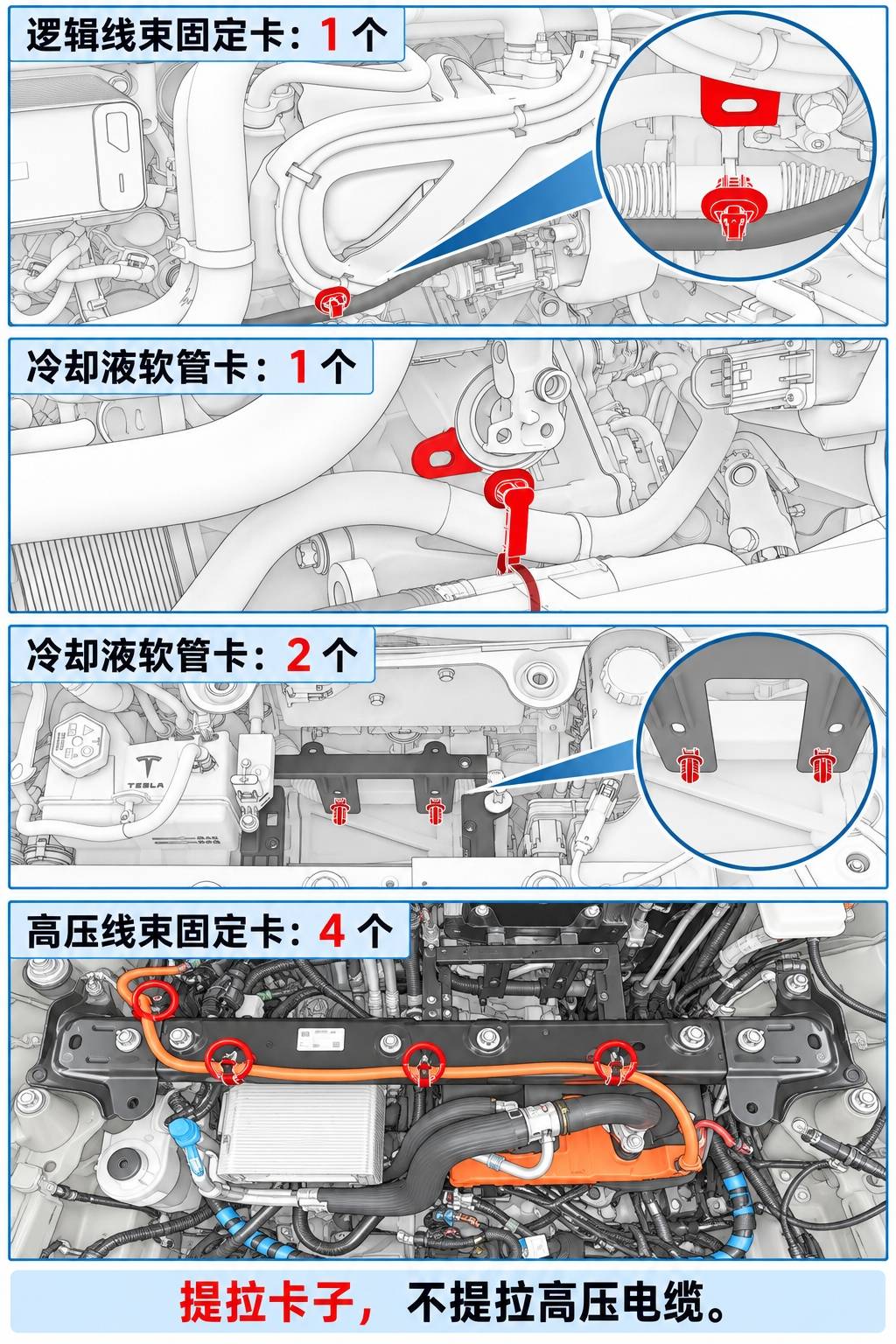

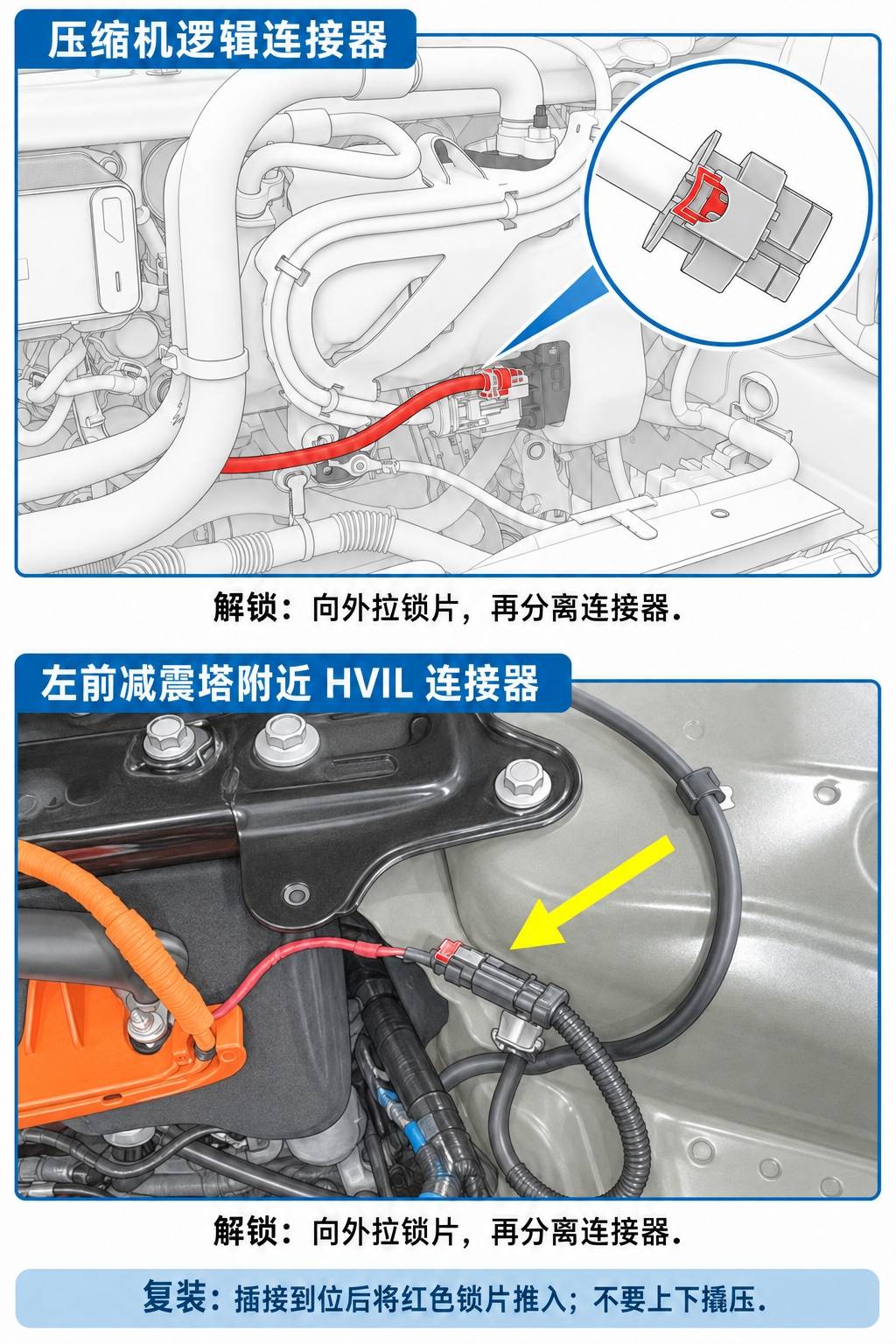

• 2. 向外拉逻辑连接器的红色锁片，解锁后继续拉出连接器，不向下压锁片。释放逻辑线束固定卡，拆下搭铁带螺栓并把搭铁带放到一旁；依次释放软管单卡和另一组2个卡子。

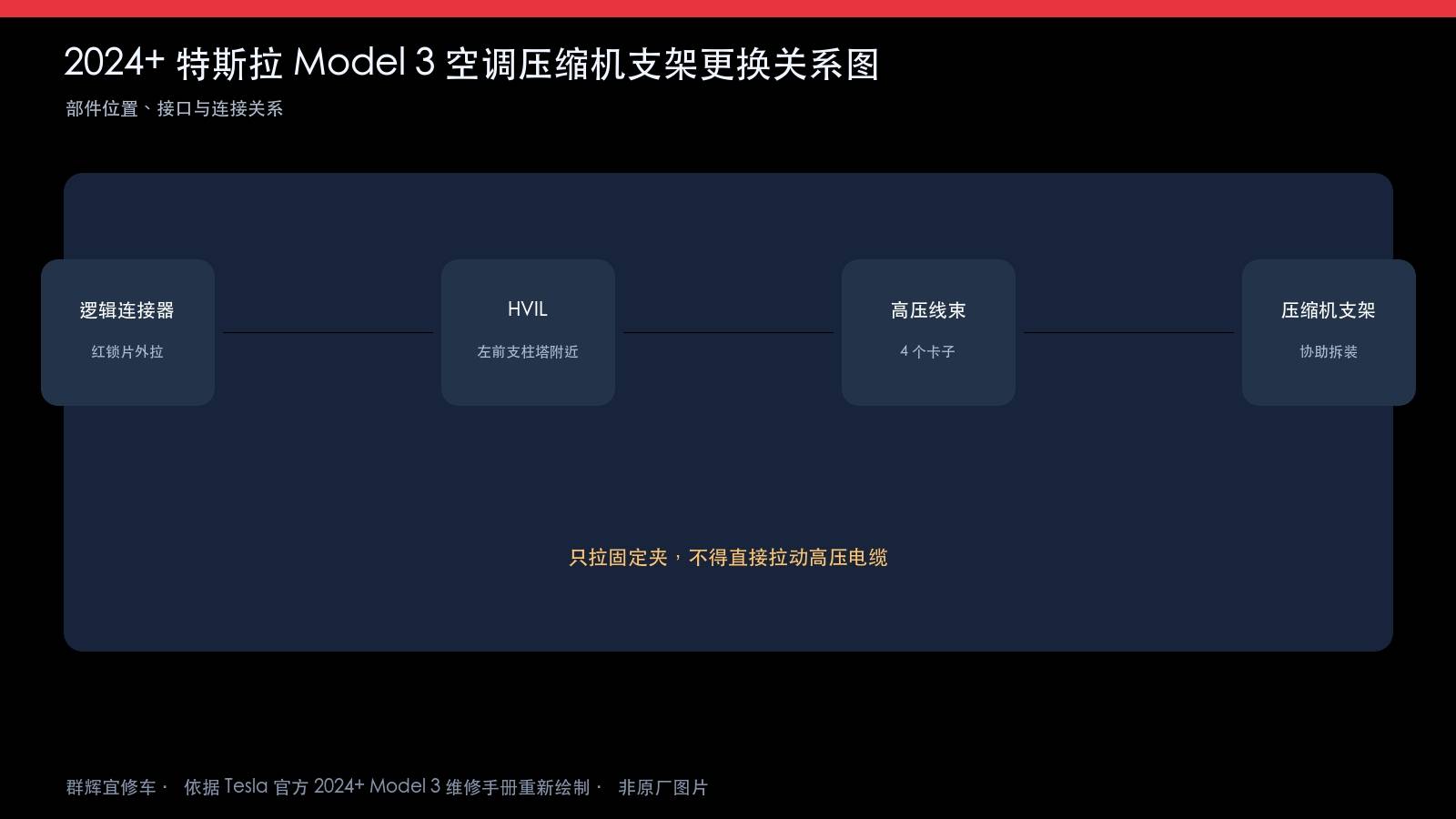

• 3. 先释放横撑上高压线束的4个固定卡，只提拉卡子。随后解锁左前减震塔附近HVIL连接器，红色锁片同样向外拉，不上下撬压。

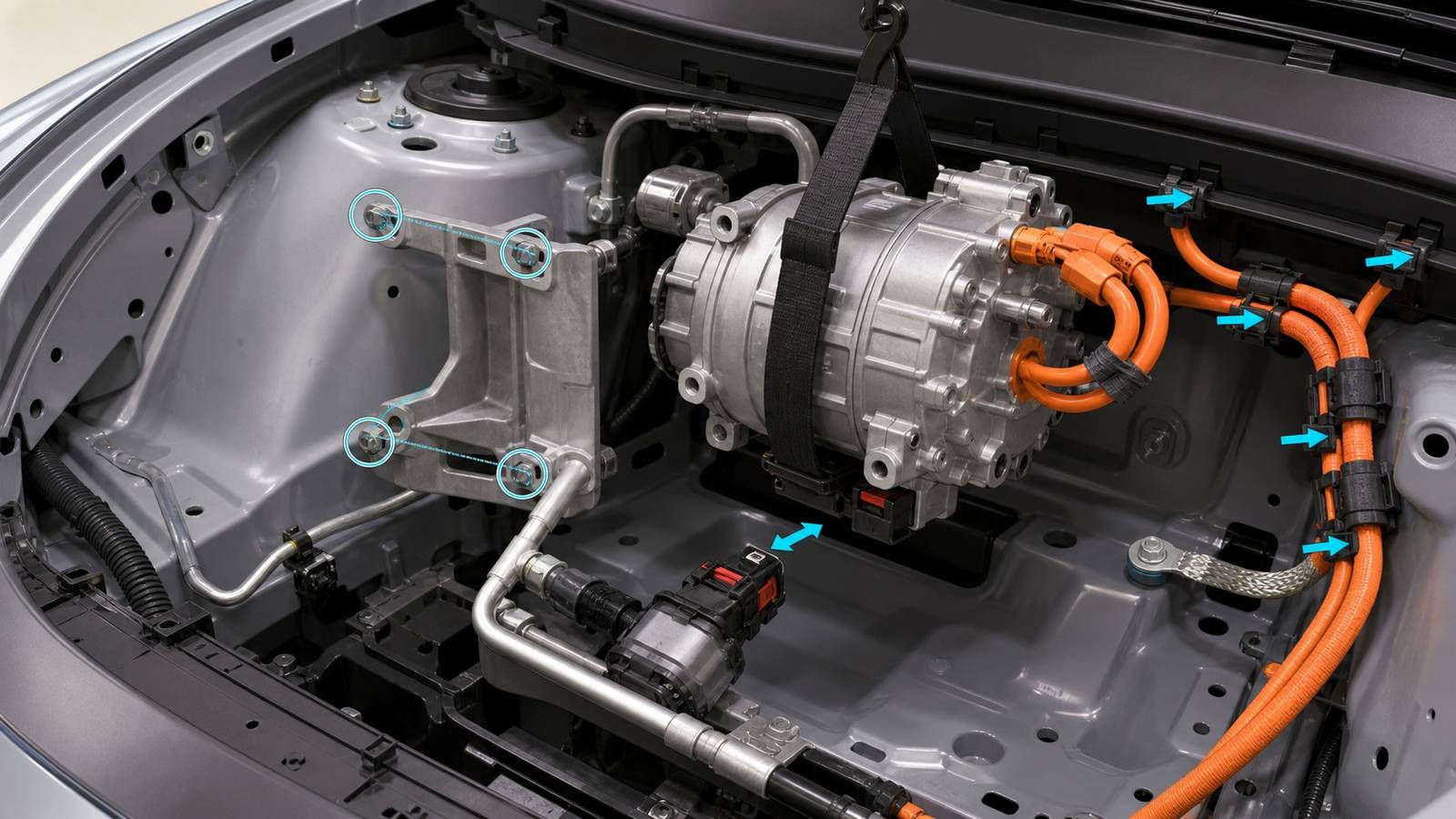

• 4. 与助手共同承托，拆下2个总成固定螺栓；从减震塔横撑下方小心向车前方移出总成，放在前备箱储物箱加强梁上。不得让高压连接器承重。
• 5. 与助手共同操作，拆下支架与压缩机之间的3颗螺栓，分离支架。
• 6. 将支架定位到压缩机，3颗螺栓紧固至9 N·m。助手在横撑下方承托总成，2颗总成螺栓先手工旋入，再紧固至31 N·m。
• 7. 先恢复软管2卡，再恢复单卡；搭铁带螺栓紧固至7 N·m，恢复逻辑线束固定卡。
• 8. 接好逻辑连接器并将锁片推入；接好HVIL并锁止，随后恢复高压线束4个固定卡。不得上下撬压红色锁片。
• 9. 按对应关联程序装回低压电池、恢复低压供电和前备箱。若实际更换低压电池，其配置、学习及固件条件须另按电池更换程序核对，不能把支架更换理解为必需换电池。

三、安装复核与完工验收

• 确认总成由正确支承面承托，高压连接器不承重。
• 严禁提拉高压电缆；只能对固定卡本体施力。
• 确认逻辑连接器和HVIL插接到位、锁片已推入；无折断、松脱或拉紧的线束。
• 确认助手承托步骤已执行，搭铁带及全部固定卡恢复，三组螺栓分别按对应扭矩复核。

安全提示：本文用于帮助理解原厂维修资料，不替代 VIN/地区配置核对、Tesla 维修培训、PPE、低压/高压隔离、制冷剂合规回收、维护模式、Toolbox 和最新版程序。不具备资质、权限、工具和诊断条件不得施工。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。已核对2026-08-09英文页面及原厂配图。关联文件：低压电源断开与恢复、低压电池拆装。主文的Remove/Install LV power链接实际指向电池拆装，不能漏掉电池移出与装回。原厂页面可能随版本更新；施工前须按VIN、地区、固件与零件版本重新核对。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
