2024+ 特斯拉 Model 3 第三代充电口盖执行器更换：3个螺钉与1 N·m

第三代充电口盖执行器的拆换，不只是拧下三个螺钉。线束插接、大小索环和盖板定位分别影响复装。本文对应2024+ Model 3原厂第三代执行机构程序；原页关联的是国标充电口盖板，不据此推断所有市场、代际均通用。

一、先拆盖板，再处理线束

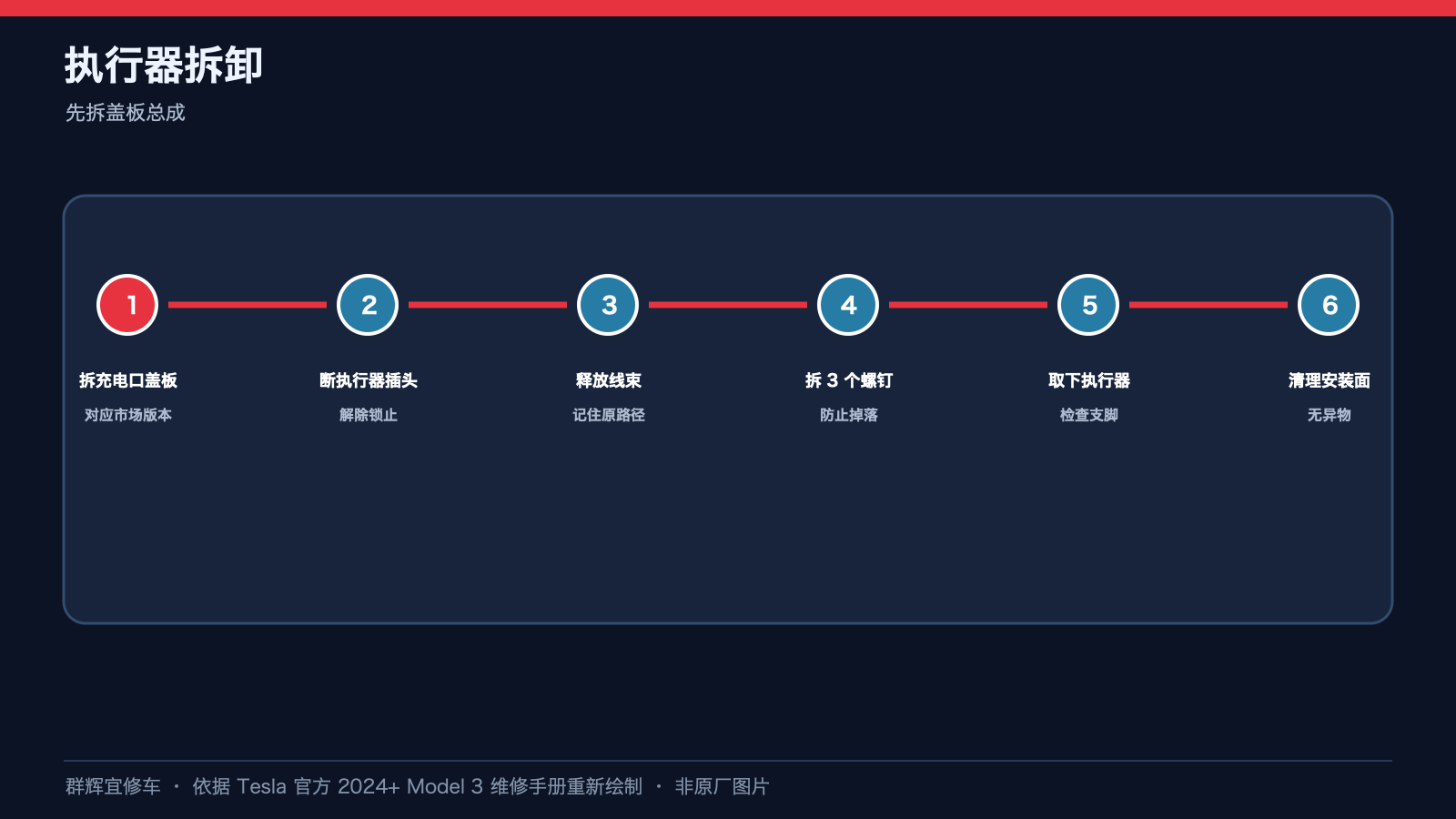

按适用的充电口盖板程序完成前置安全条件并拆下盖板总成，再断开执行器连接器。本文不是带电拆充电口的指引，也不将执行器程序与高压充电接口、母排或其他执行机构混用。

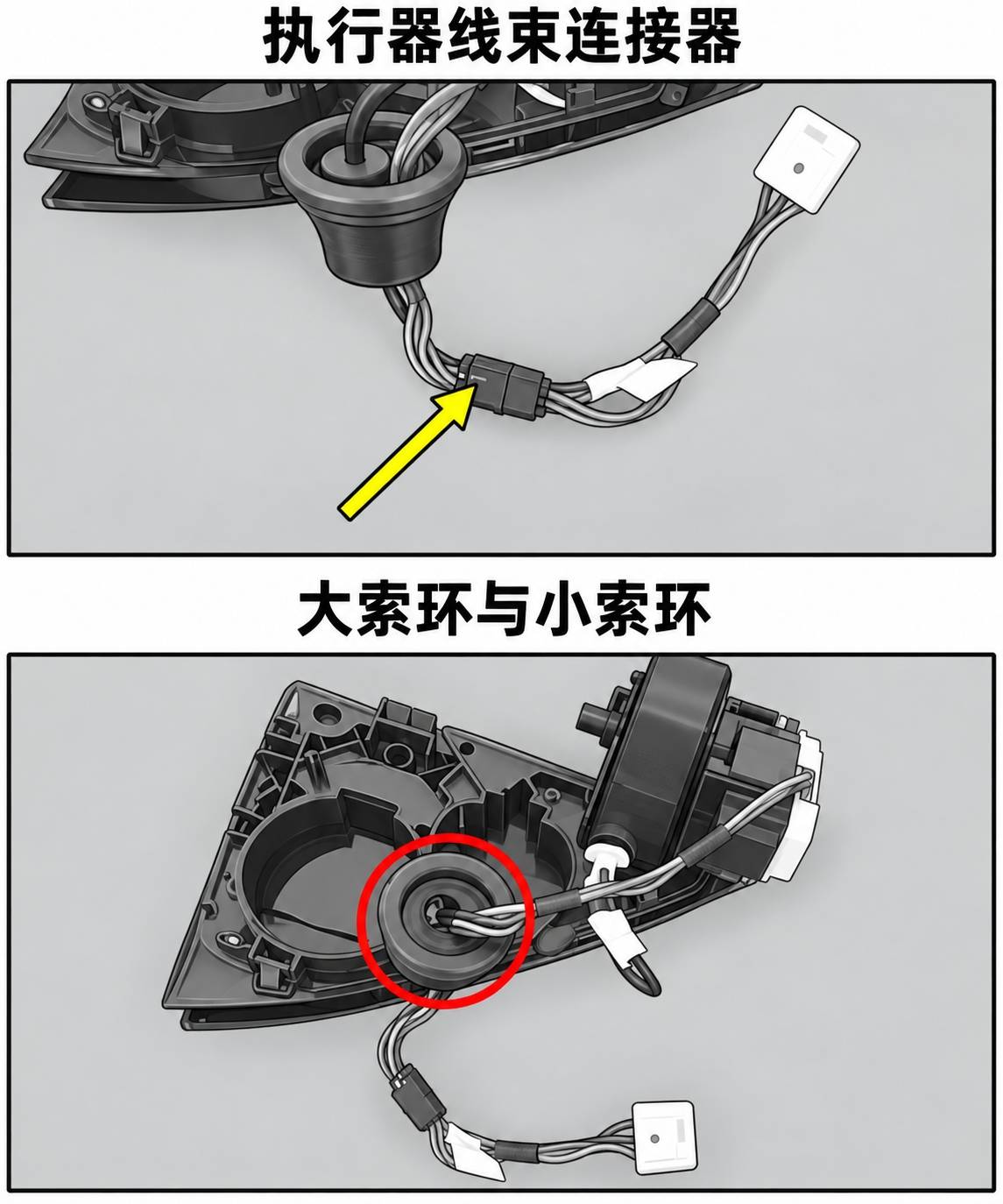

上图分别识别执行器线束的黑色连接器和盖板上的索环区域，黄色箭头及红圈只标位置，不表示拔插方向、针脚或线色定义。拆卸时先将小索环从大索环中取出，再把线束穿过大索环释放。不要以拉电线的方式强行拖出接头，也不要在索环仍约束线束时分离执行器。

二、三个T10螺钉与定位配合

线束释放后，拆下固定执行器的三个螺钉，再从盖板取下执行器。原厂推荐T10套筒、4英寸加长件及相应棘轮/扭矩工具；三个螺钉在该程序的重复使用栏标为可复用，并非一律换新，仍须按适用规范检查状态。

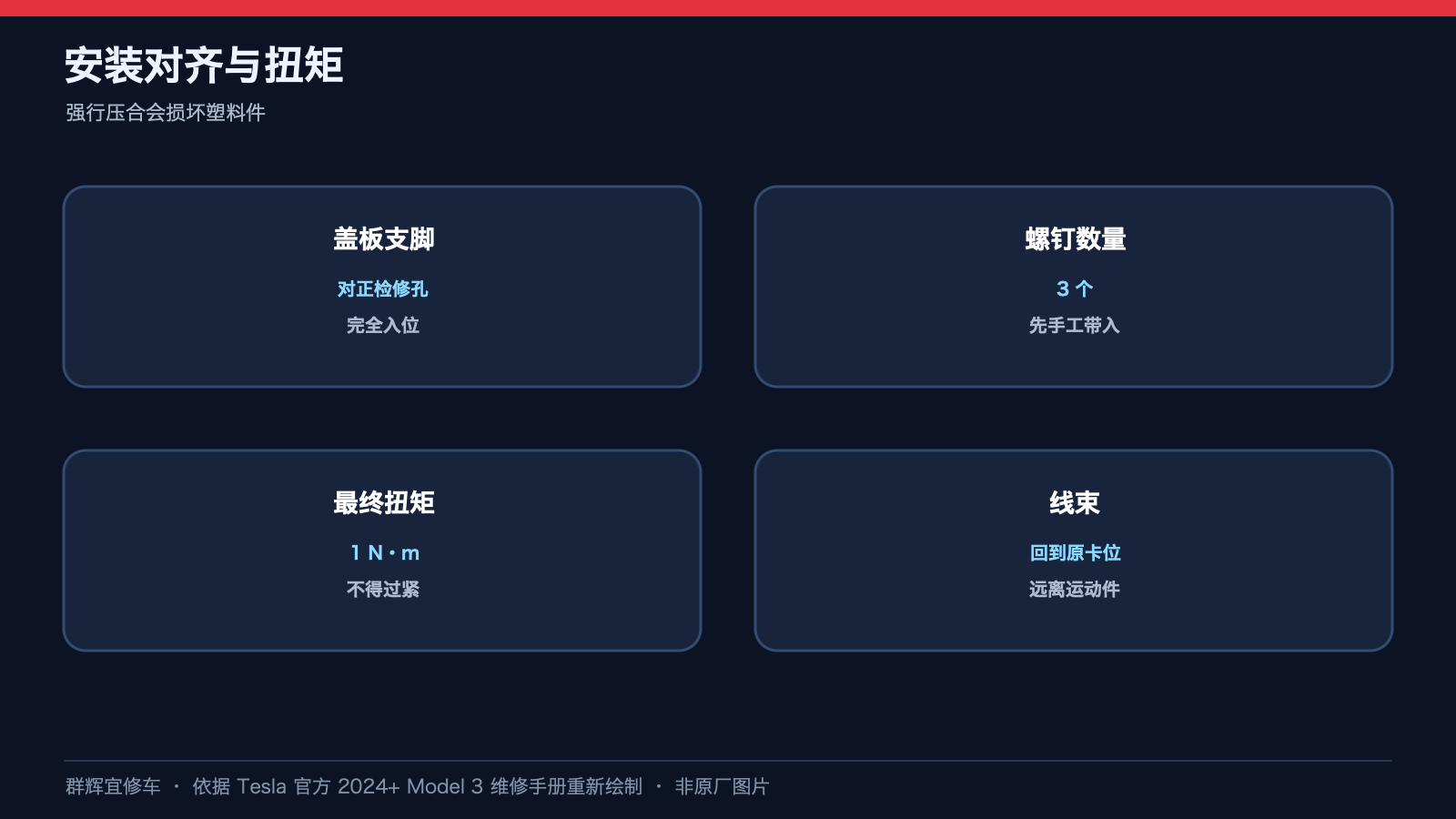

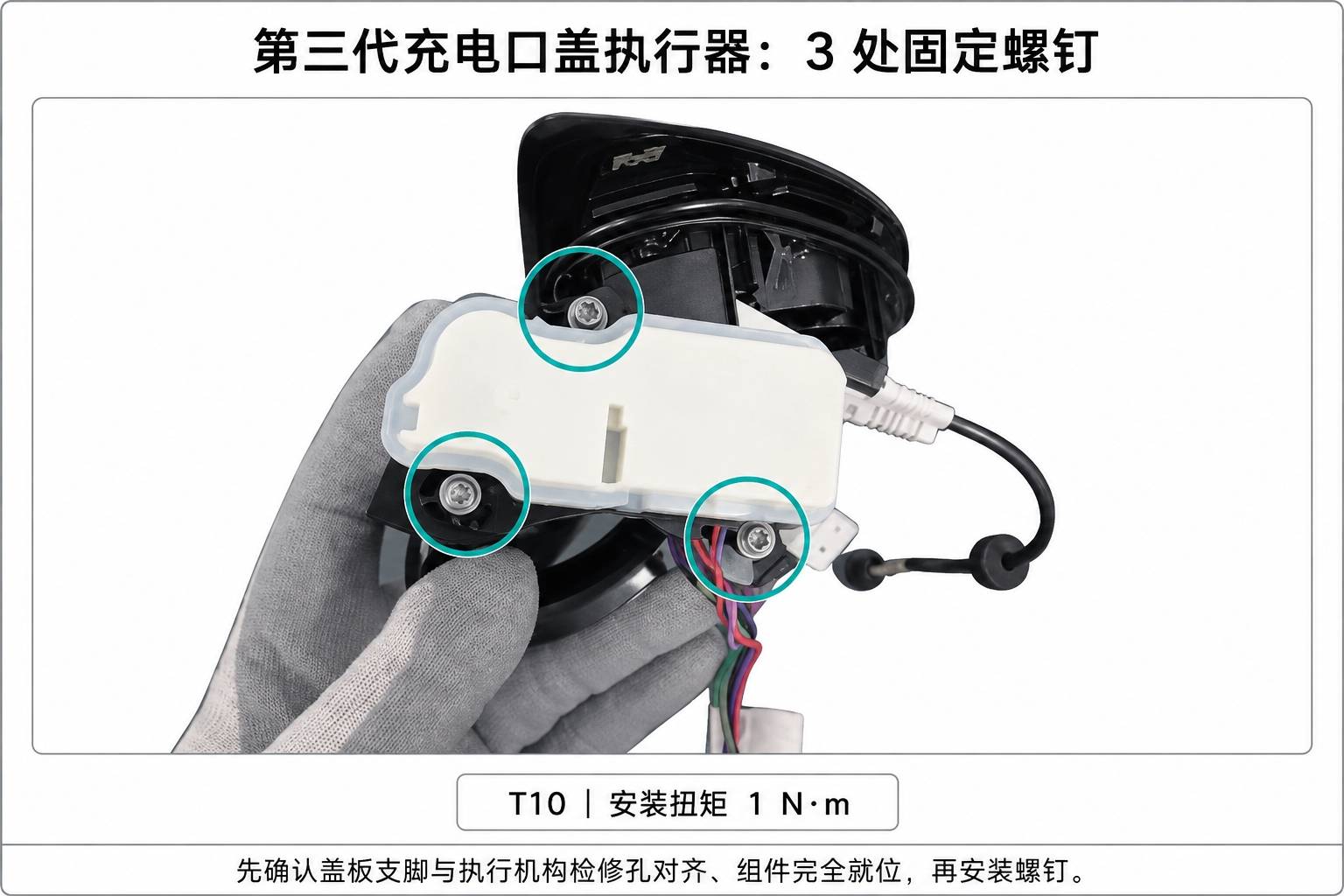

装回时先使盖板支脚与执行机构检修孔对齐，确认组件完全就位，再装三个螺钉并按1 N·m紧固。不要靠拧紧螺钉强拉不对位的组件。上图只展示三处固定位置，不补画照片未显示的内部啮合结构。

三、恢复索环、插头与盖板

按安装步骤使线束穿过大索环，恢复线束固定与索环配合，确认不夹线、不牵扯接头，再连接执行器线束连接器。拆卸与安装原图的箭头方向不同，不能用一张拔出箭头图兼作装入指令。

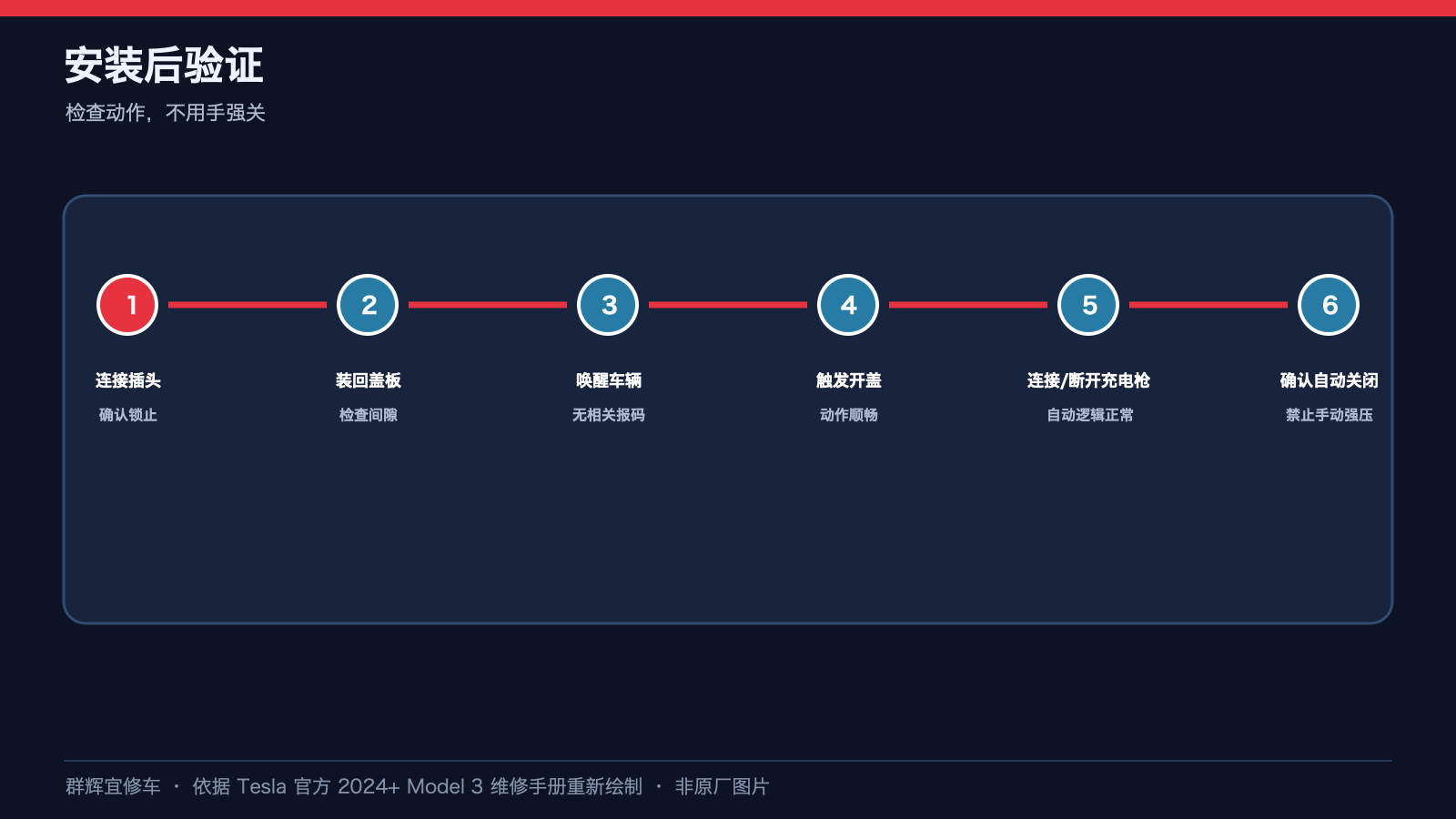

最后按适用的国标充电口盖板关联程序装回总成并完成其规定的功能检查。本执行器页面未规定通过夹手或夹物测试防夹功能，不应自行增加这类试验。出现不到位或动作异常时，先核对组件定位、线束约束和插头锁止，再按适用诊断程序处理。

资料来源与边界

Tesla：第三代充电端口执行机构（拆卸和更换）。配图依据原厂可见结构重绘，非原厂原图，不用于尺寸、针脚、线色诊断或隐藏结构判断。本文用于专业技术培训，不替代当前适用原厂程序、人员资质和PPE；施工前按车辆配置、生产日期与零件版本核对。
