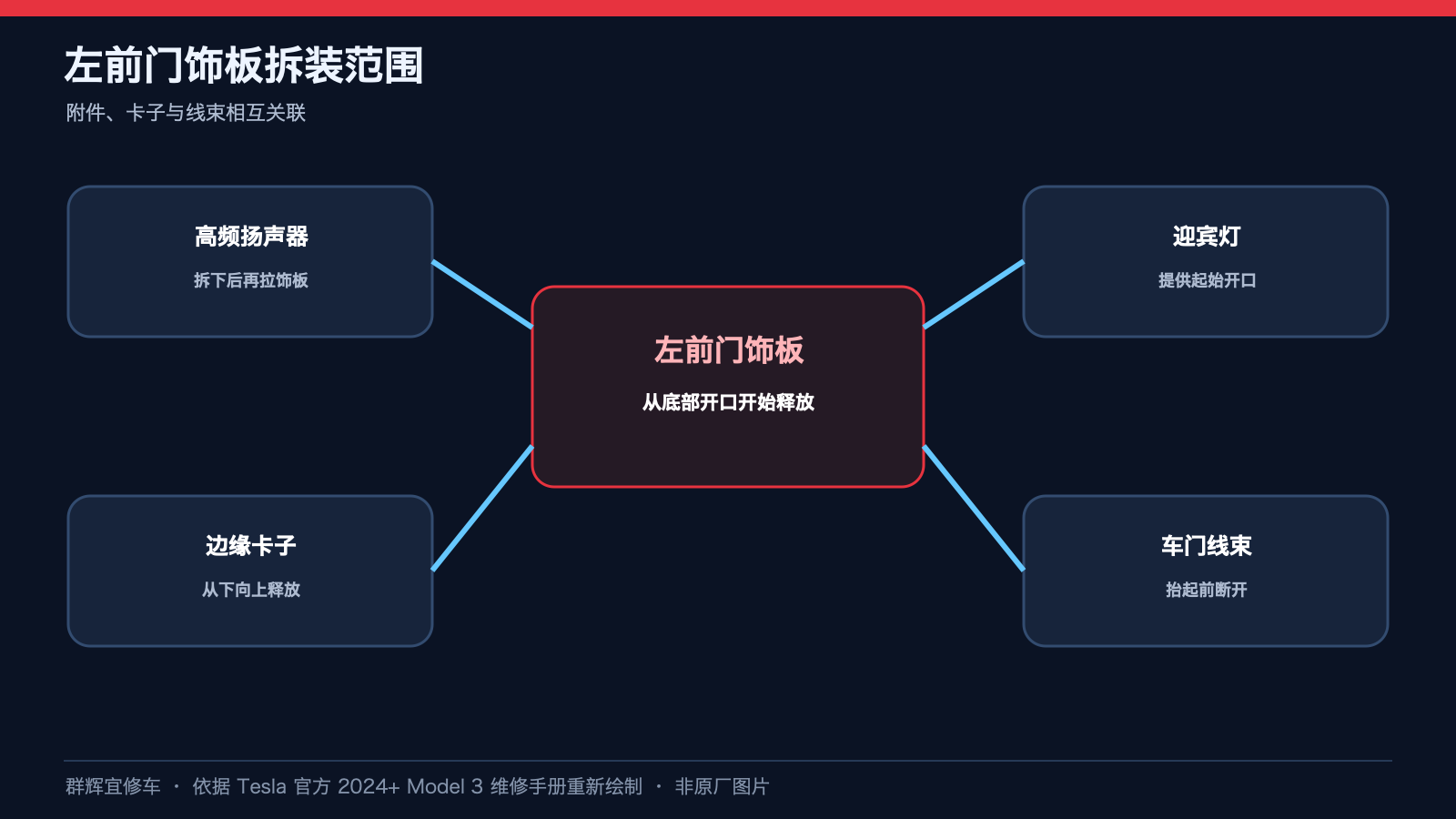

本文对应 2024+ Model 3 左前门饰板。拆卸分为附件、边缘卡子、手动释放缆索、电气连接和顶部挂接五部分;卡子松开不代表饰板已经可以取走。施工前核对车辆配置及原厂当前程序,并按人员保护和人体工程学要求准备。

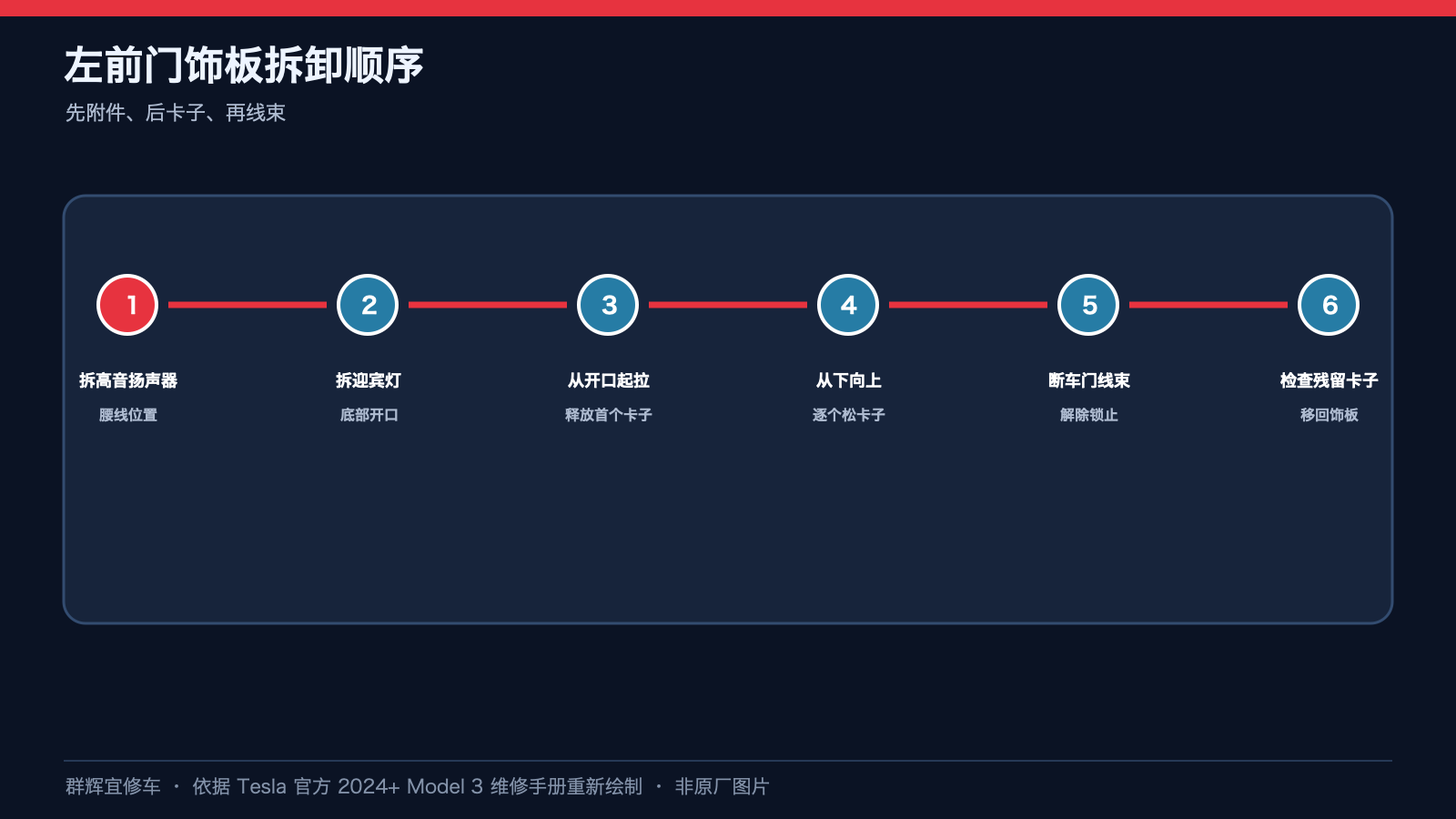

一、先拆附件与三个固定螺钉
- 打开左前车门,完全降下车窗。

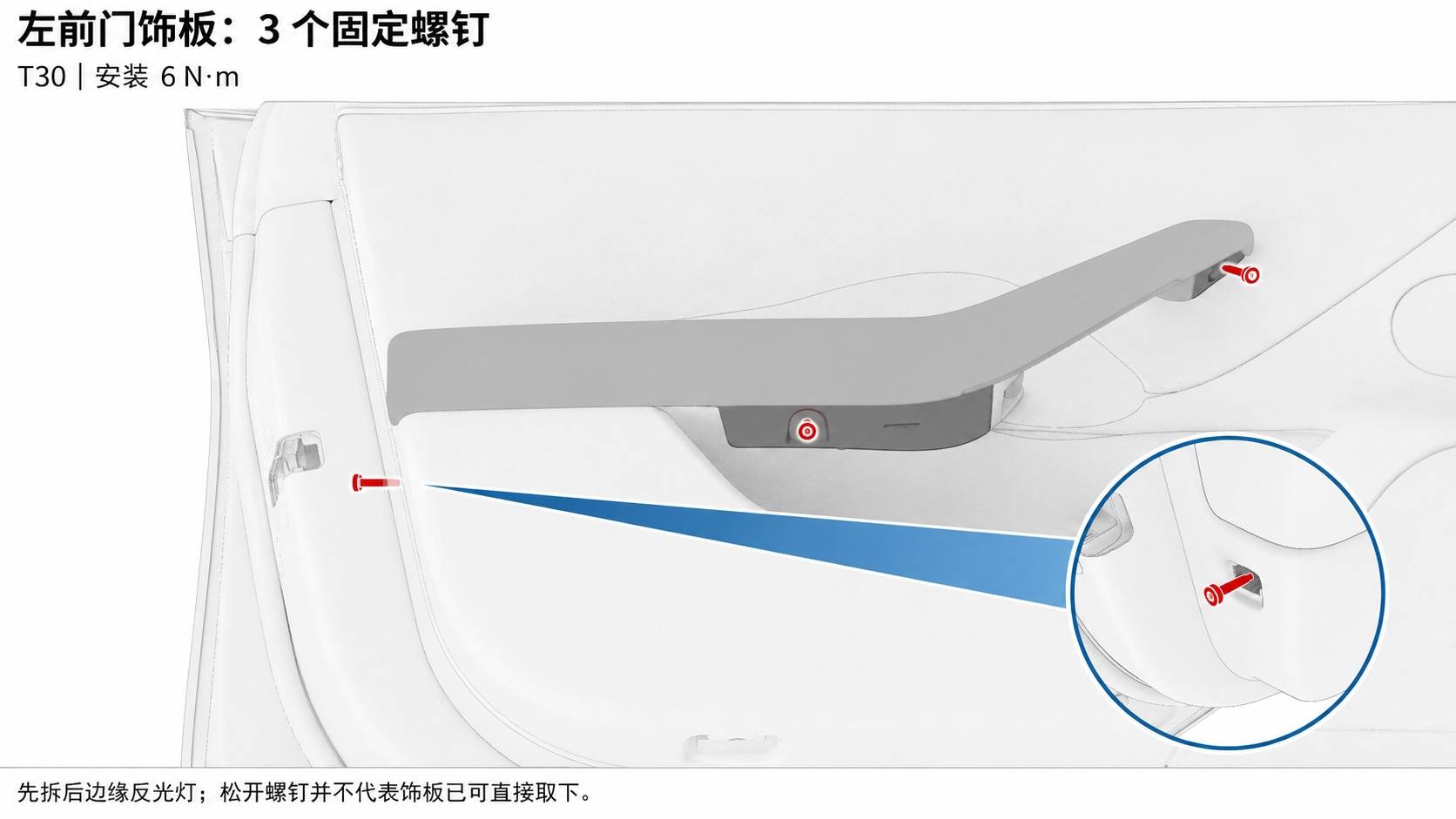

- 拆下饰板后边缘反光灯,再用 T30 套筒拆下三个固定螺钉。
- 按关联程序拆下左前车门高频扬声器,再拆下底部地面照明灯(迎宾灯)。关联附件的拆装不能只凭下图推断。

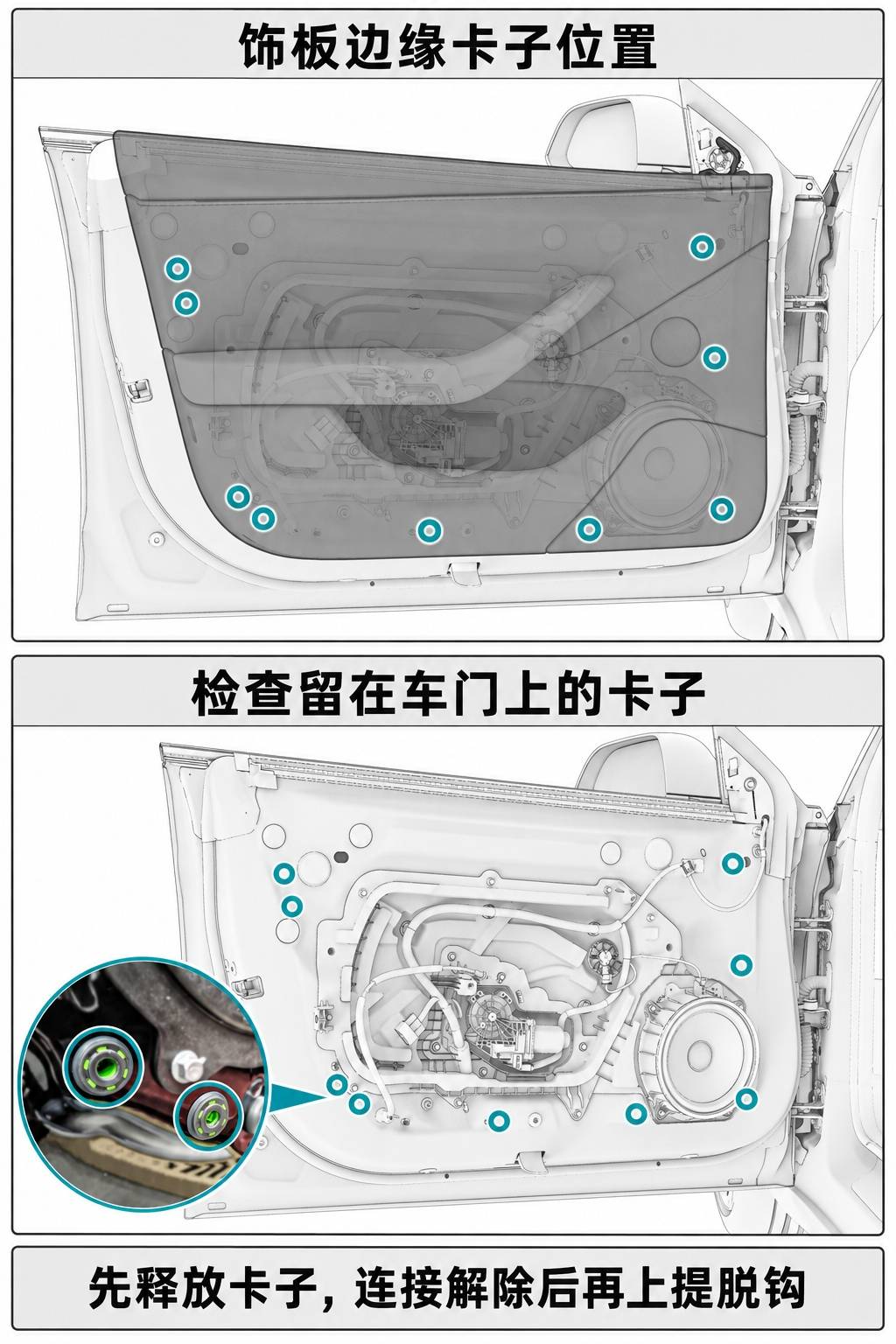

二、从下向上释放边缘卡子

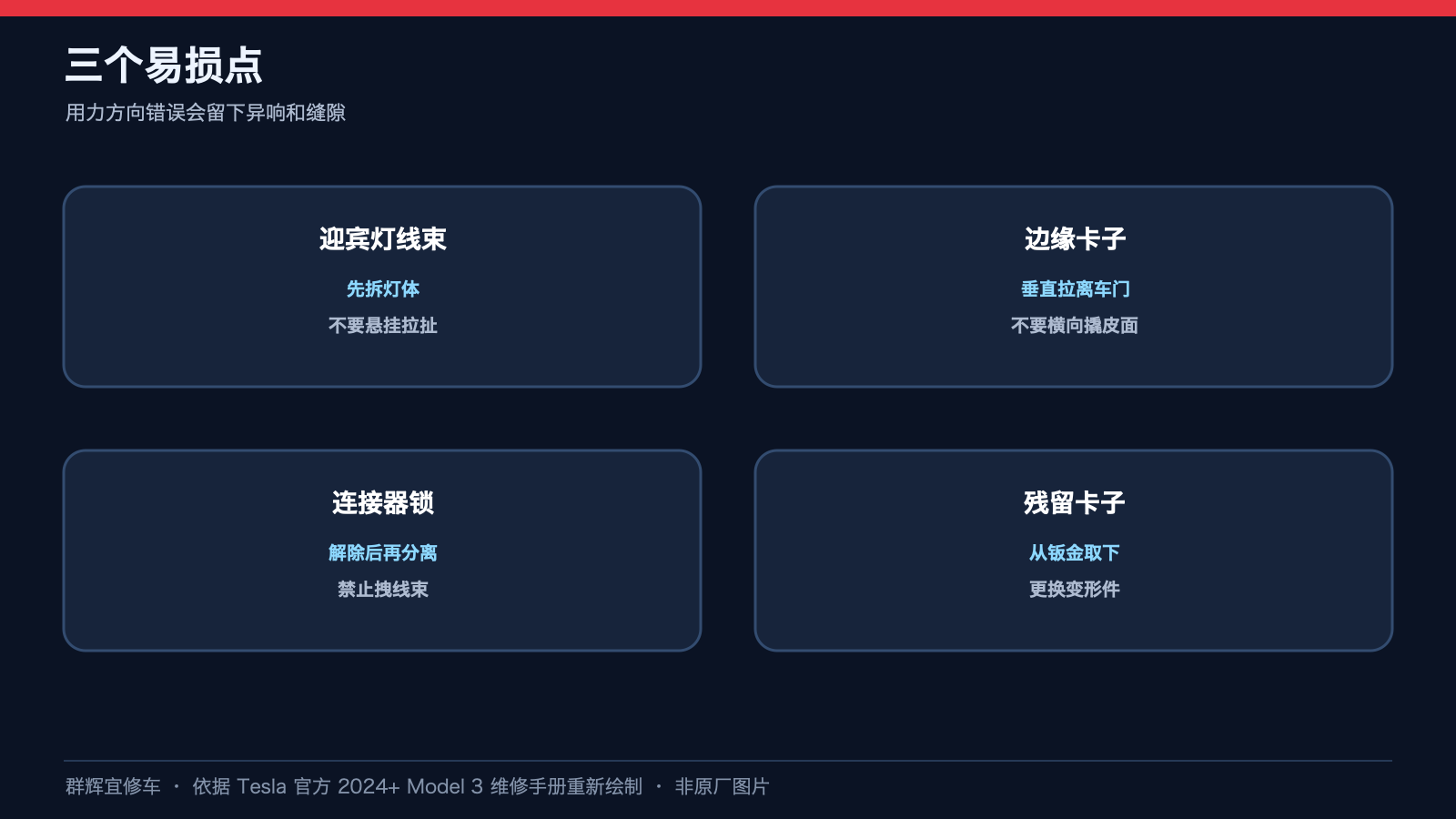

从地面照明灯开口处向外拉饰板,使起始卡子松开,再继续从下至上释放饰板边缘的全部卡子。两步完成后都不要将饰板从车门上取下;保持托住饰板,避免尚未解除的缆索或线束承受拉力。

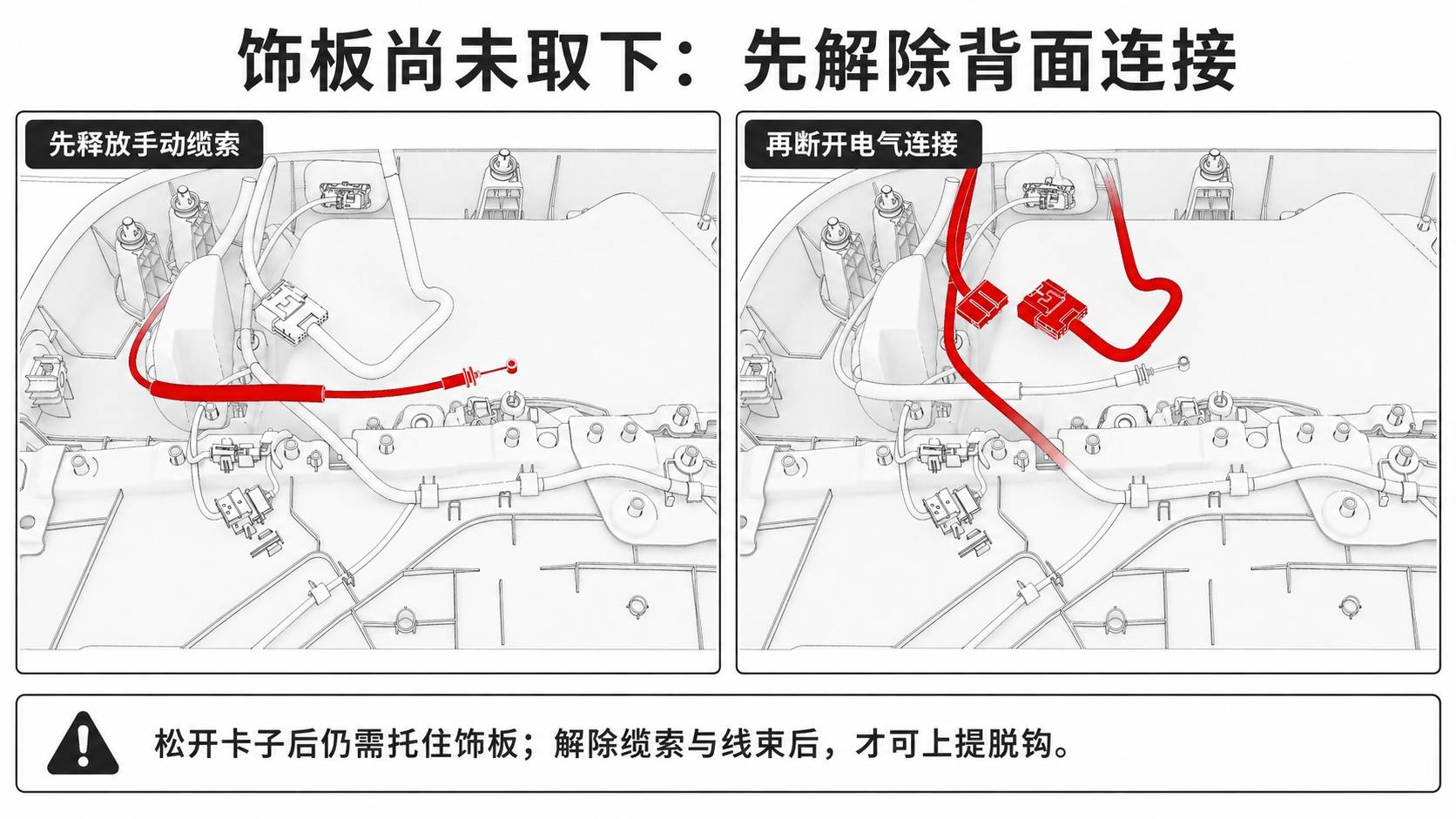

三、解除缆索、电气连接,再上提脱钩
- 将手动释放缆索从支架上松开,把缆索卡环从饰板上拆开,向下转动卡环至垂直方向。
- 将缆索接线管末端滑出释放杆,随后把缆索从饰板上拆下。
- 断开车门电气线束连接器。此时仍不要直接向外取走饰板。
- 抬起饰板,使顶部与车门脱钩,然后将饰板取下。检查车门上是否有残留推拉式卡子紧固件;如果有,按原厂程序将其从车门上拆下。

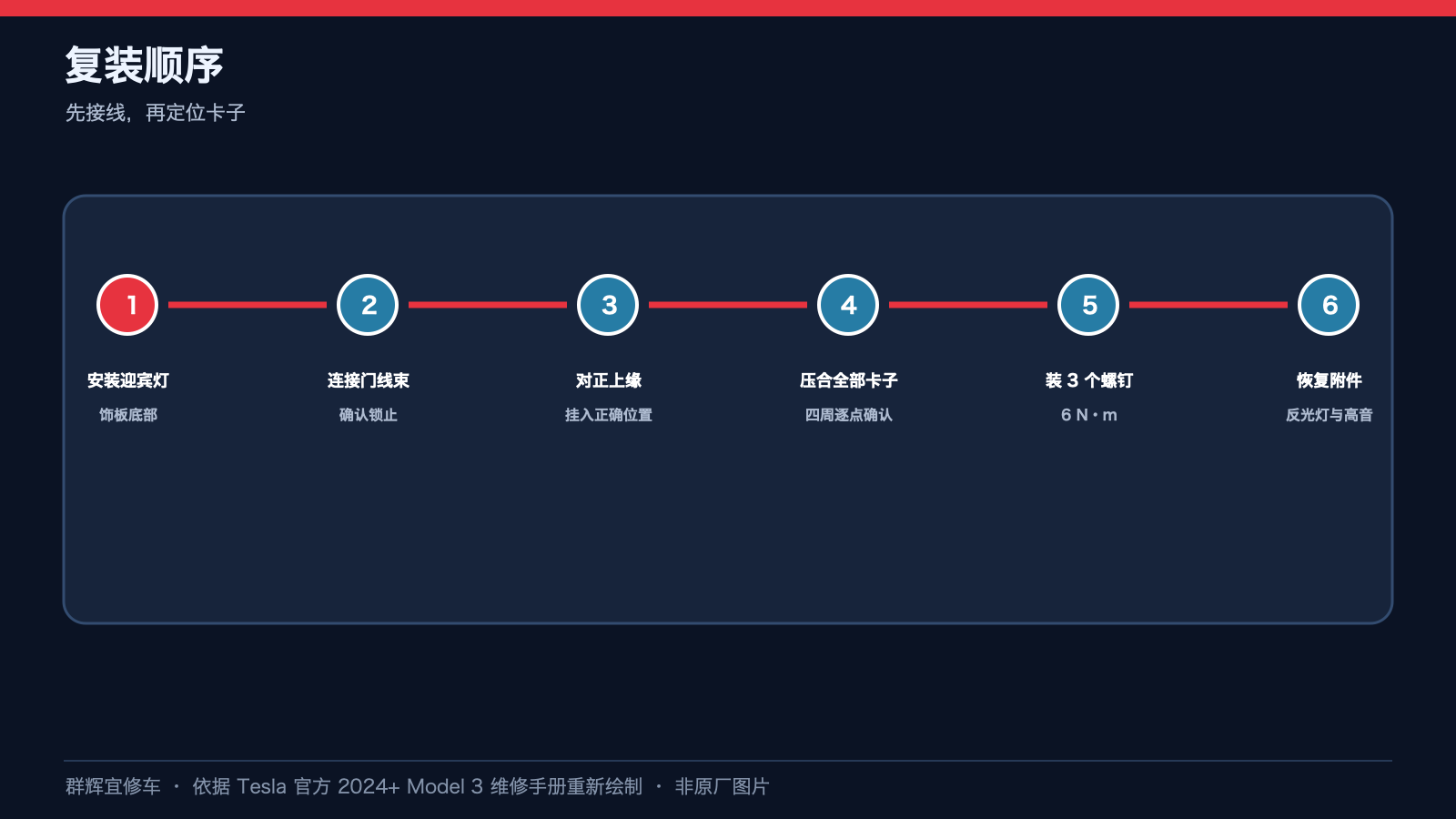

四、复装:先接线,再接顶部锁片
- 先按关联程序将底部地面照明灯装回饰板,再将饰板放在车门处并倚靠车门边缘。
- 连接左前门电气线束。将手动释放缆索置于垂直位置,把接线管末端滑入释放杆。
- 将缆索卡环旋转至水平位置,按入饰板,并把缆索固定到支架。确认手动释放缆索排布在车门线束下方。
- 抬起饰板,轻轻下压左前车门内侧密封条,使顶部三处饰板锁片与车门顶部边缘接合。
- 压合固定卡子,检查饰板是否装配紧固,不能留下因卡子错位或弯曲形成的缝隙。
- 装回三个固定螺钉,用 T30 套筒分别紧固至 6 N·m。原厂表列为可重复使用;必须正确紧固,不能存在脱纹。
- 装回后边缘反光灯,并按关联程序装回高频扬声器。

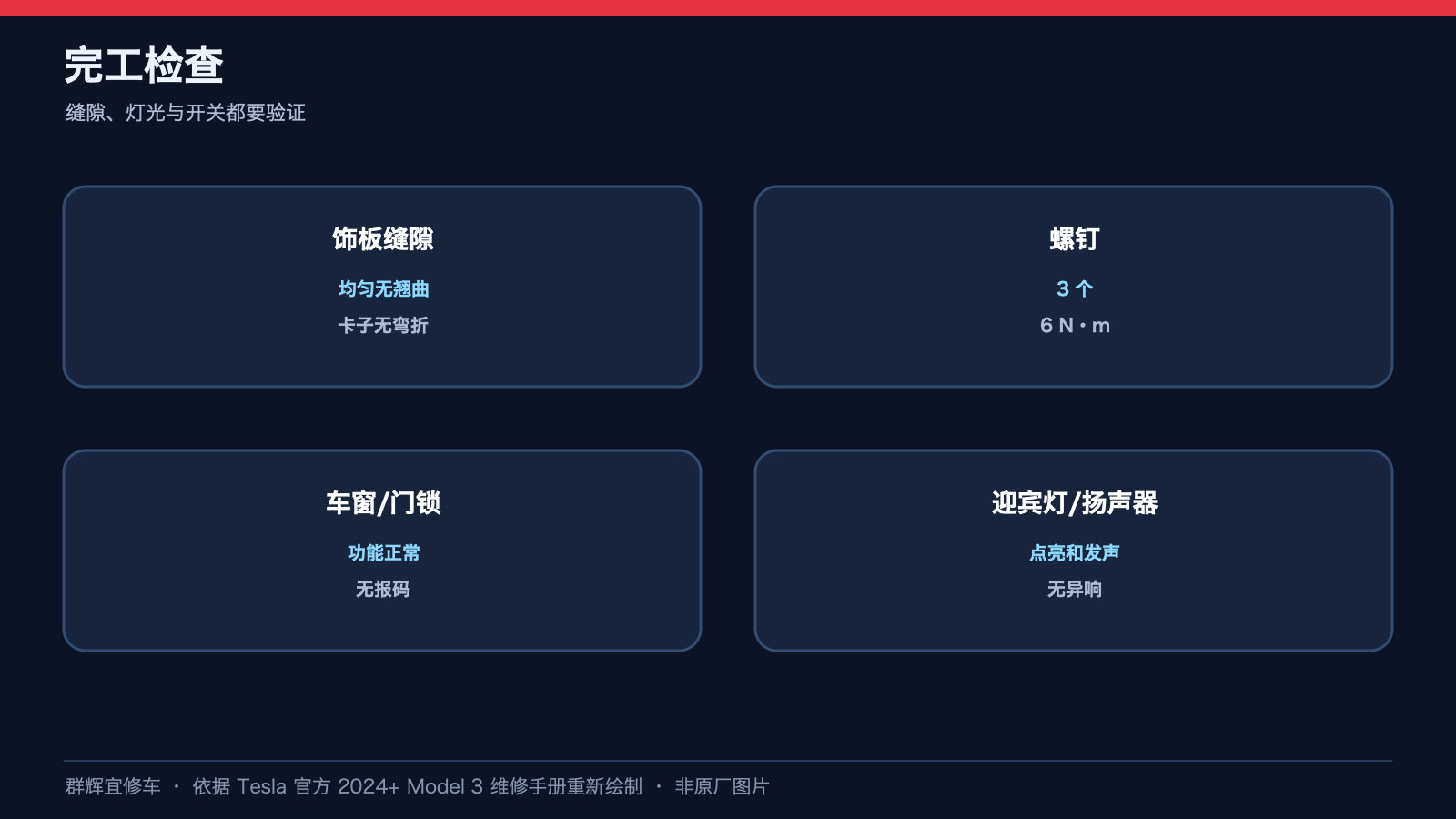

五、完工检查
关闭车门,检验手动释放杆,确认门闩能够顺畅释放。随后按程序升起左前车窗并关闭车门。6 N·m 仅用于本程序的三个饰板固定螺钉,不能套用于卡子、缆索或其他附件。
资料来源与适用说明
依据 Tesla 官方 2024+ Model 3 左前门饰板拆卸和安装程序整理。校正代码 1513010011。车辆生产日期、市场、配置及程序更新可能影响施工要求,请同时查阅页面关联的灯具和扬声器程序。本文用于维修培训,不代替当前原厂完整施工程序。
配图依据所列原厂资料重新绘制,用于位置识别与步骤理解,并非特斯拉原图;结构细节及适用配置以原厂资料和实车为准。
