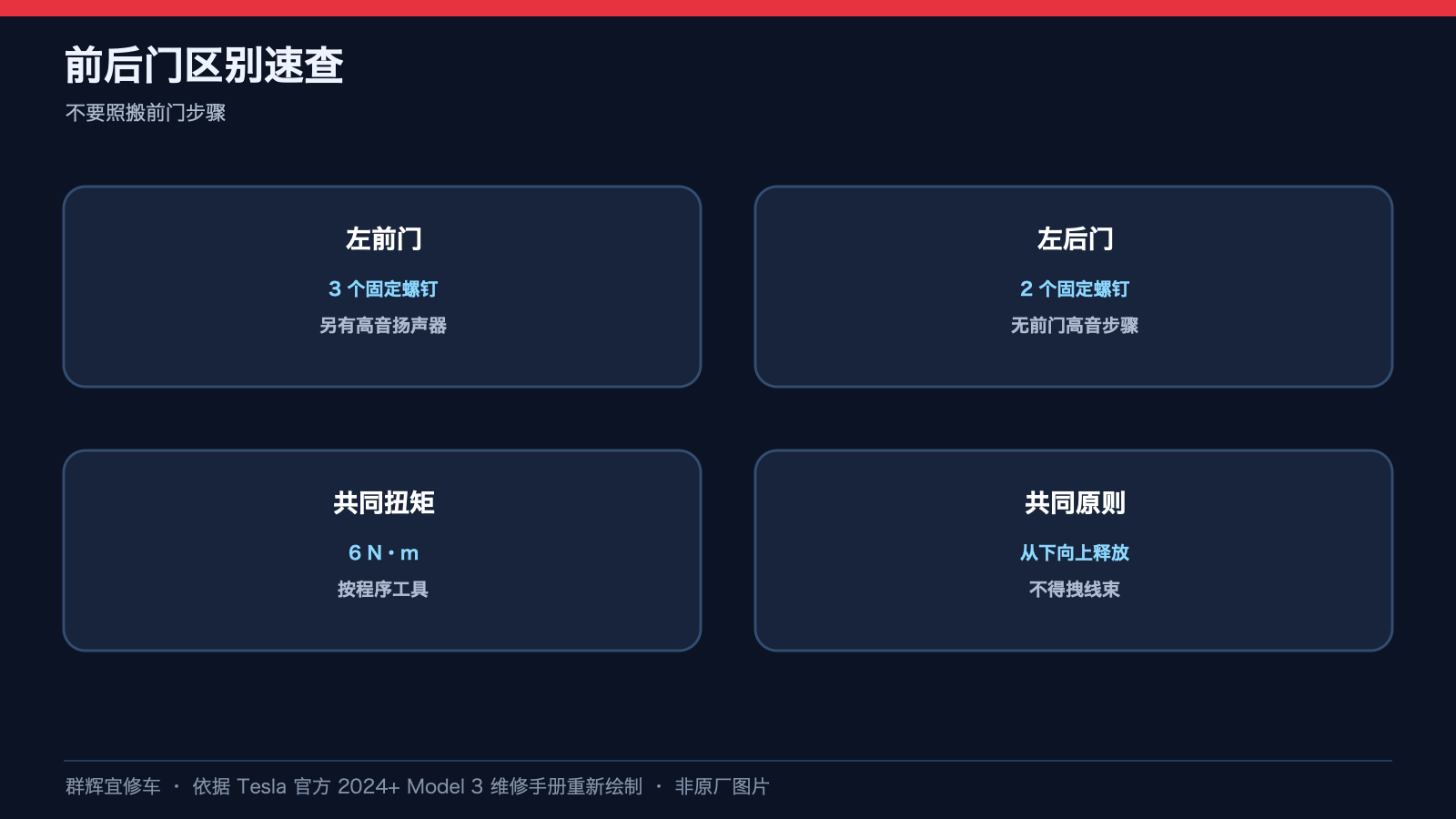

本文对应 2024+ Model 3 左后门饰板。关键顺序是先拆固定螺钉和迎宾灯,再释放卡子、断开线束,最后上提脱钩。不要把左前门的高频扬声器或手动释放缆索步骤直接套到本程序。施工前应核对当前车辆配置,并遵循原厂人员保护及人体工程学要求。
一、拆下两个固定螺钉与迎宾灯
- 打开左后车门,完全降下车窗。

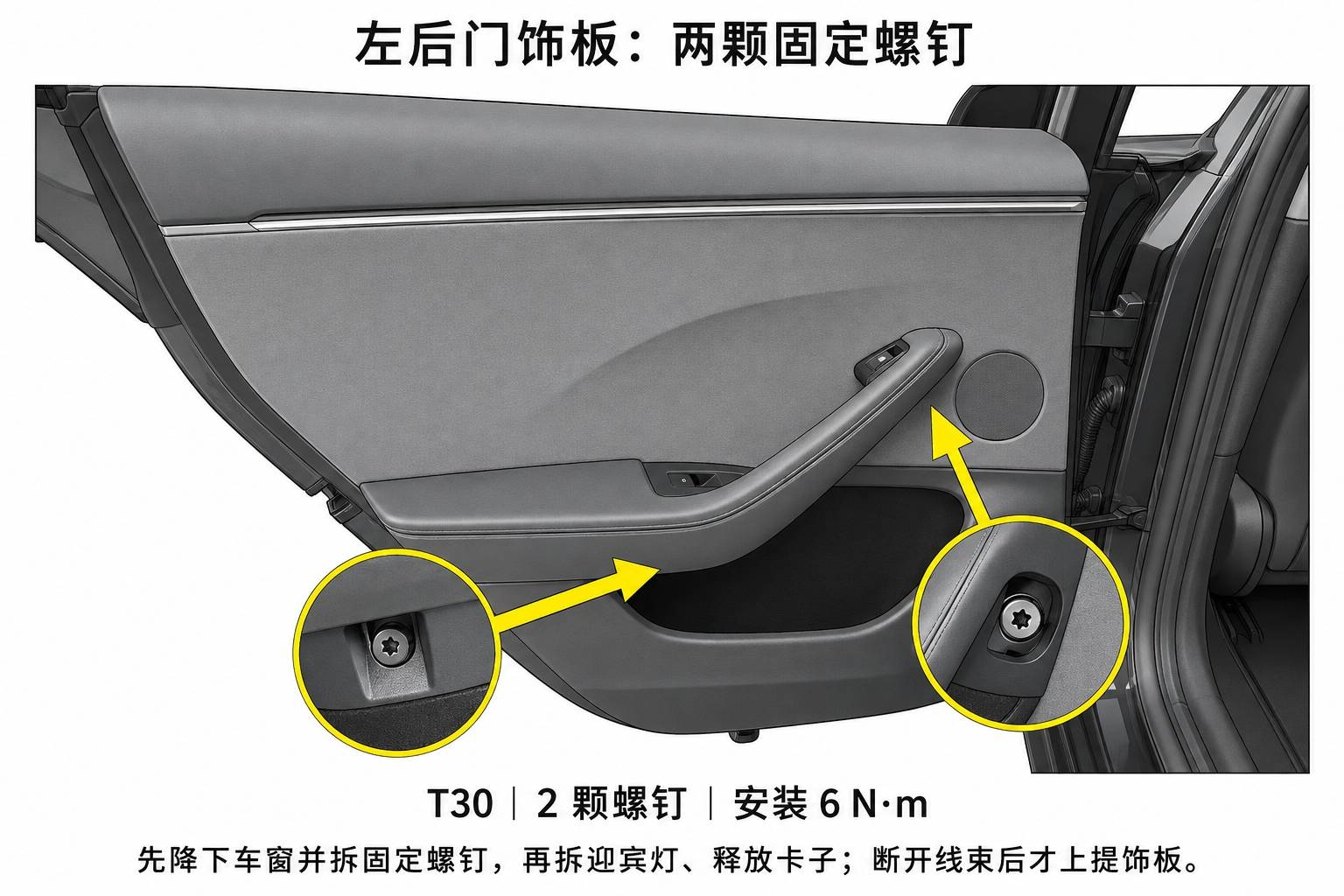

- 用 T30 套筒拆下两个饰板固定螺钉。
- 按左后门迎宾灯关联程序拆下底部地面照明灯。灯孔是后续拉出饰板的起始位置,不表示可以跳过灯具拆卸。

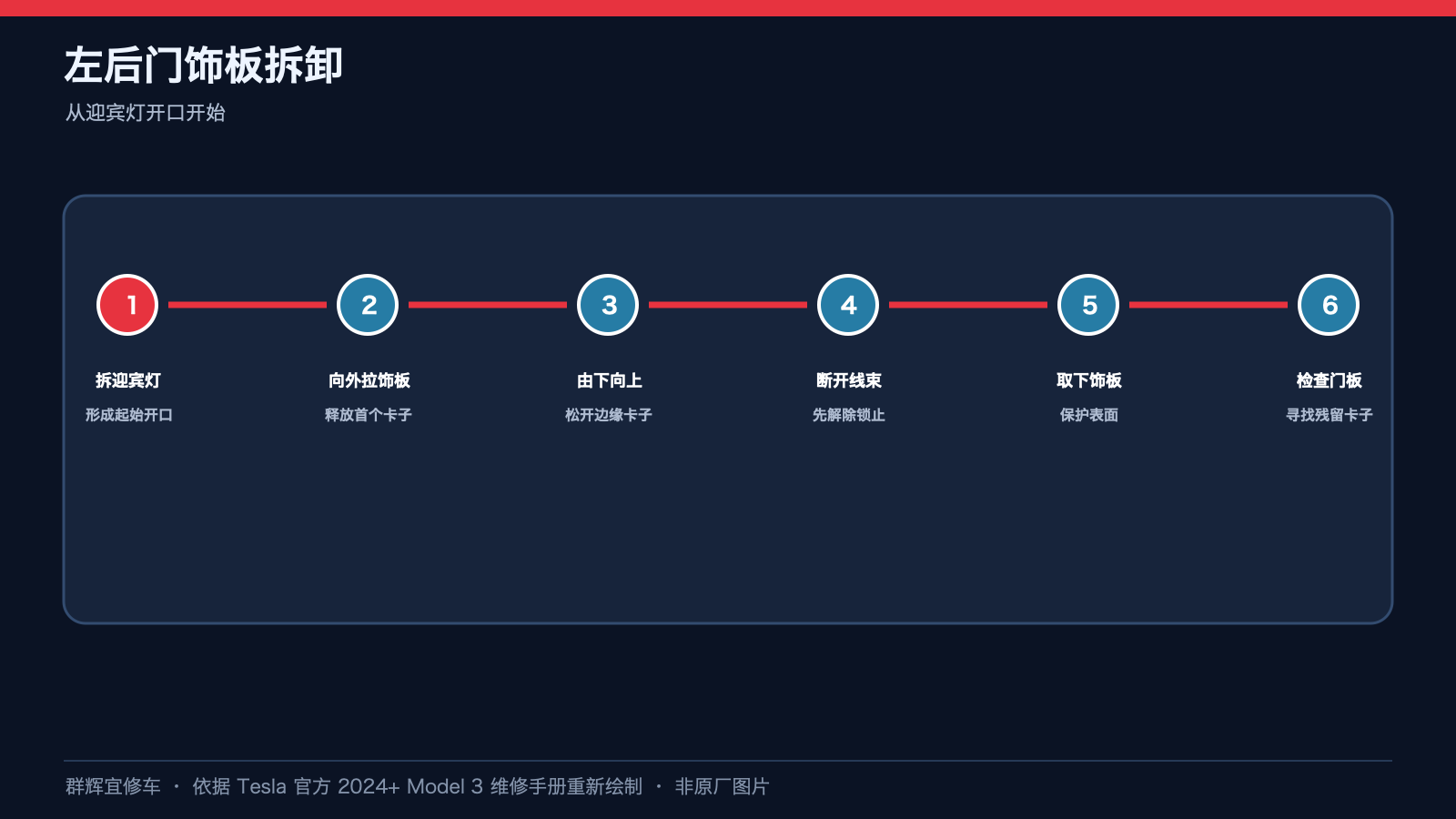

二、松开卡子后,仍要托住饰板
- 从地面照明灯开口处将饰板向外拉,松开起始卡子;此时切勿取下饰板。
- 继续从下至上释放饰板边缘全部卡子;此时仍不能取下饰板。
- 托住饰板,断开车门电气线束连接器。解除电气连接后仍须完成顶部脱钩,不要直接向外硬拉。
- 抬起饰板,使其与车门脱钩,再将饰板从车门上拆下。
三、检查残留在车门上的卡子

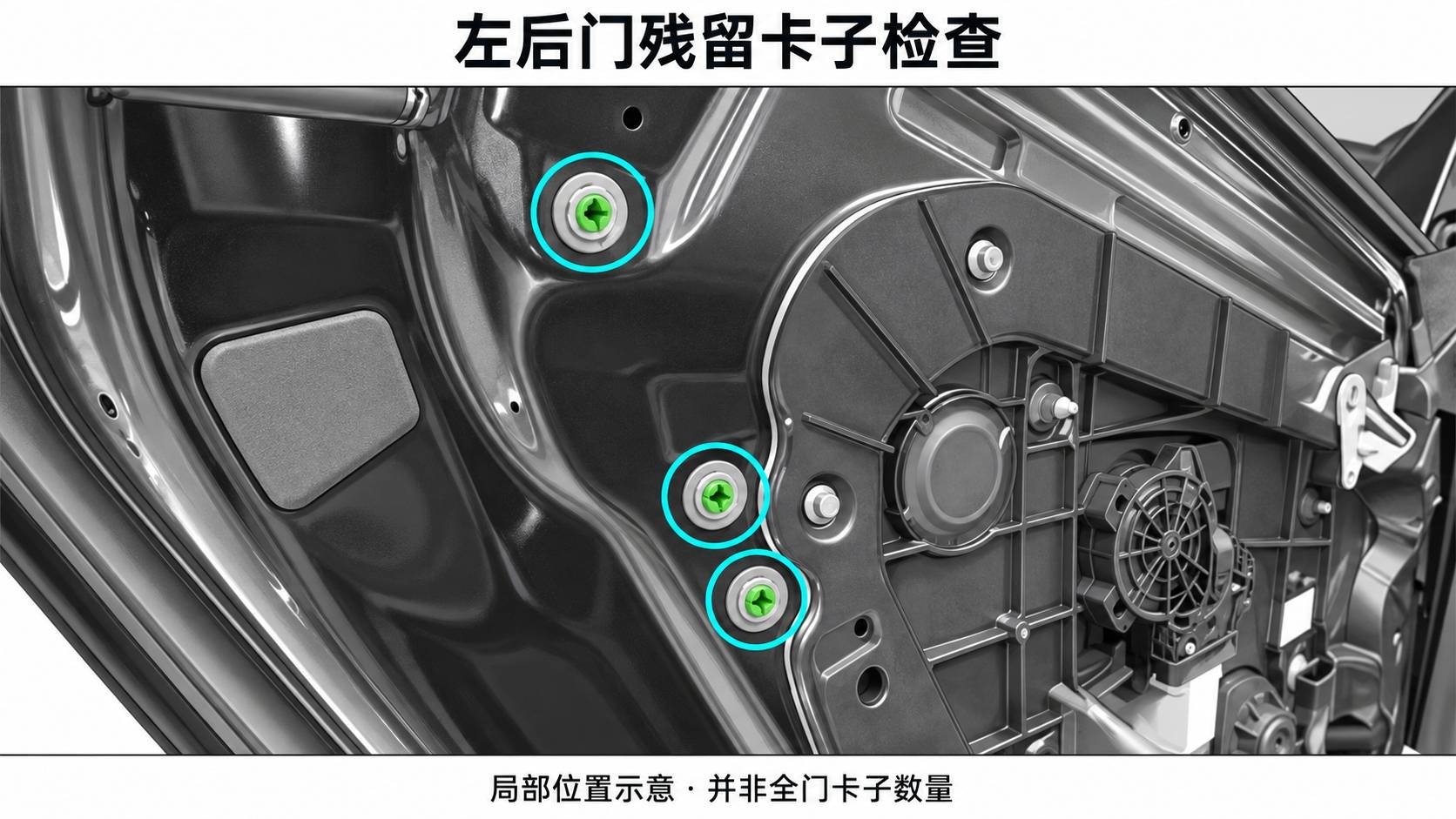

检查左后门是否残留推拉式卡子紧固件;如有,按原厂程序将其从车门上拆下。下图只展示原厂局部照片中可见的三个检查位置,不代表全门只有三个卡子,也不是螺钉扭矩图。

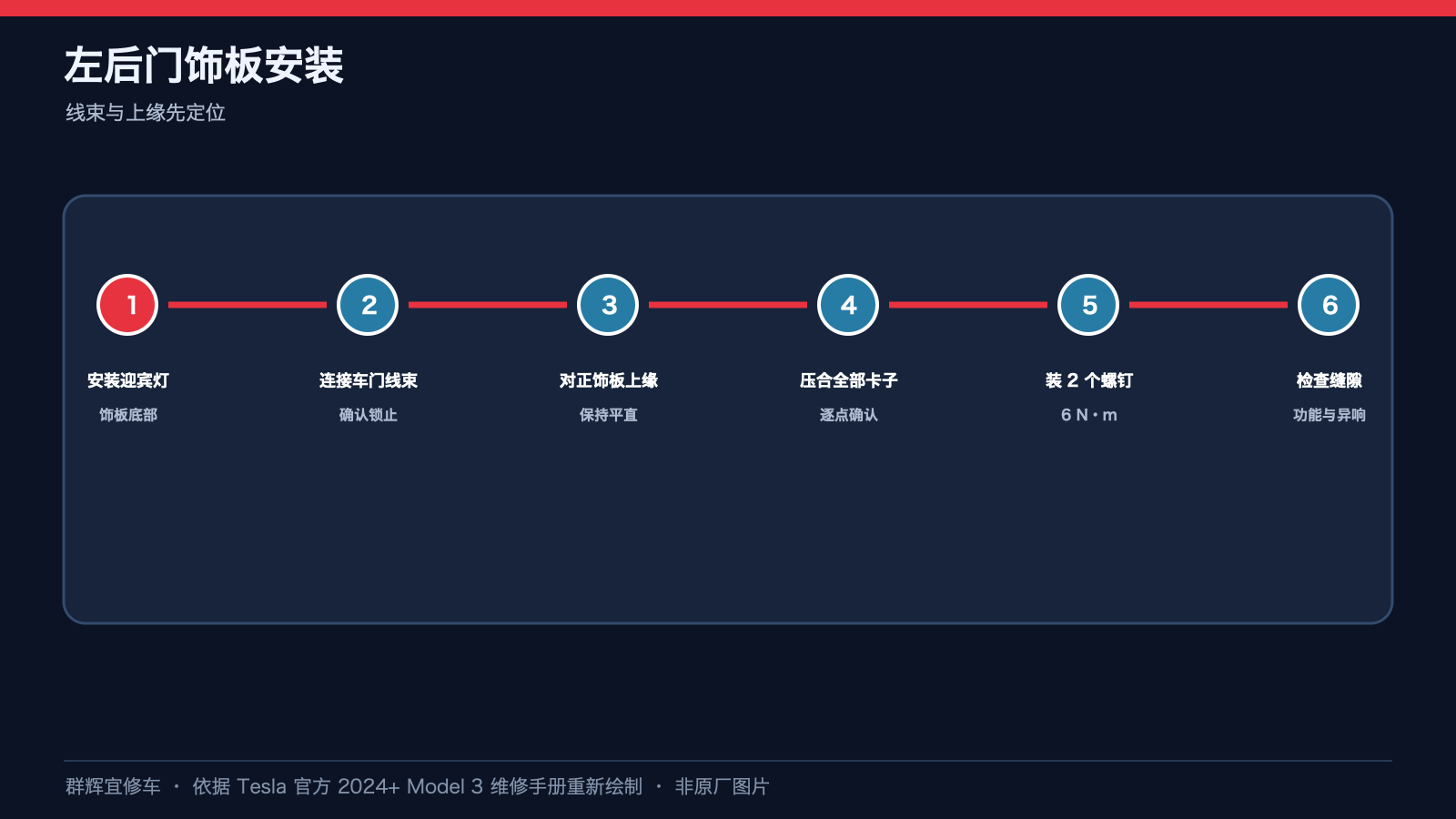

四、复装:先接线束,再接合三个顶部锁片
- 先按关联程序将左后门地面照明灯安装到饰板上。
- 把饰板放在车门处并倚靠车门边缘,接好左后门电气线束连接器。
- 抬起饰板,轻轻下压左后车门内侧密封条,将顶部三处饰板锁片与车门顶部边缘接合。

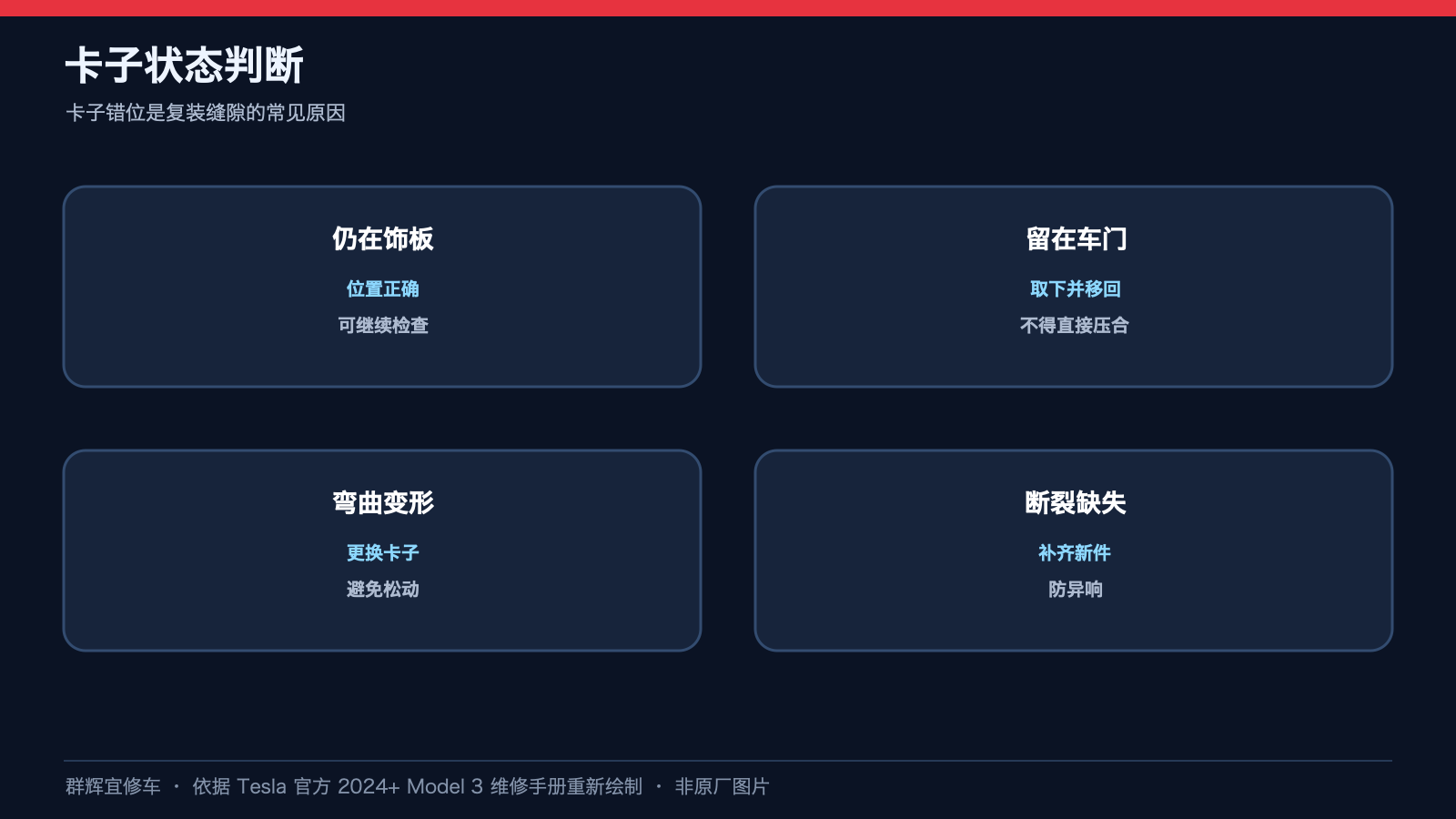

- 压合将饰板固定到车门的卡子。检查饰板装配紧固,不存在因卡子错位或弯曲产生的缝隙。
- 用 T30 套筒装回两个饰板固定螺钉,分别紧固至 6 N·m。原厂表列为可重复使用;确认所有紧固件正确紧固且无脱纹。
- 升起左后车窗并关闭车门。
6 N·m 仅适用于上述两个饰板固定螺钉,不用于卡子或电气连接器。图中不提供连接器针脚定义或锁扣释放方向;连接器细节应核对原厂资料和实车。
资料来源与适用说明
依据 Tesla 官方 2024+ Model 3 左后门饰板拆卸和安装程序整理。校正代码 1513020011。车辆生产日期、市场、配置及程序更新可能影响施工要求,请同时查阅页面关联的灯具程序。本文用于维修培训,不代替当前原厂完整施工程序。
配图依据所列原厂资料重新绘制,用于位置识别与步骤理解,并非特斯拉原图;结构细节及适用配置以原厂资料和实车为准。
