摘要一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图资料。

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 16 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

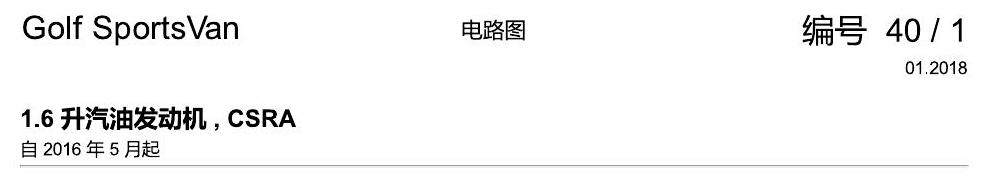

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第1页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

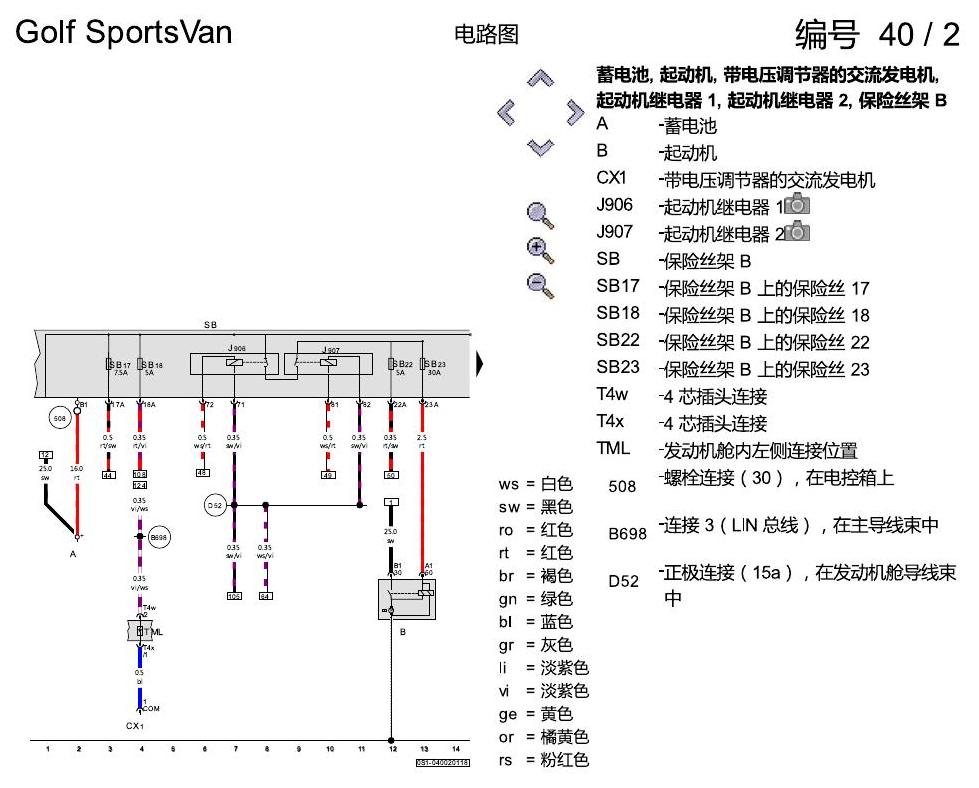

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第2页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

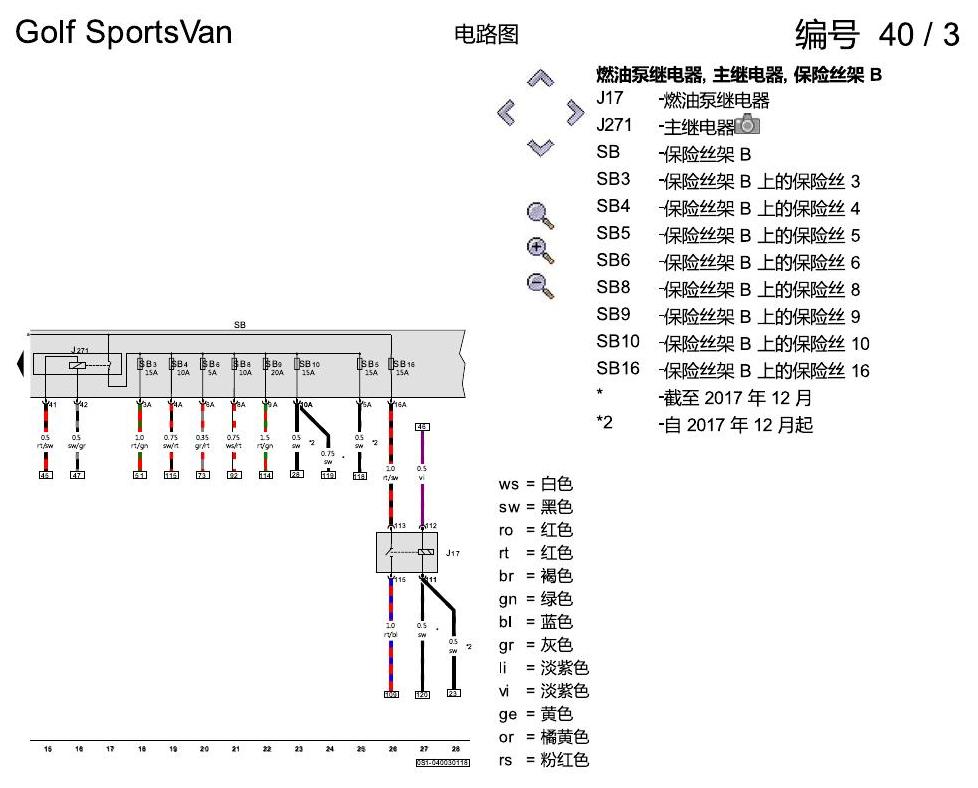

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第3页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

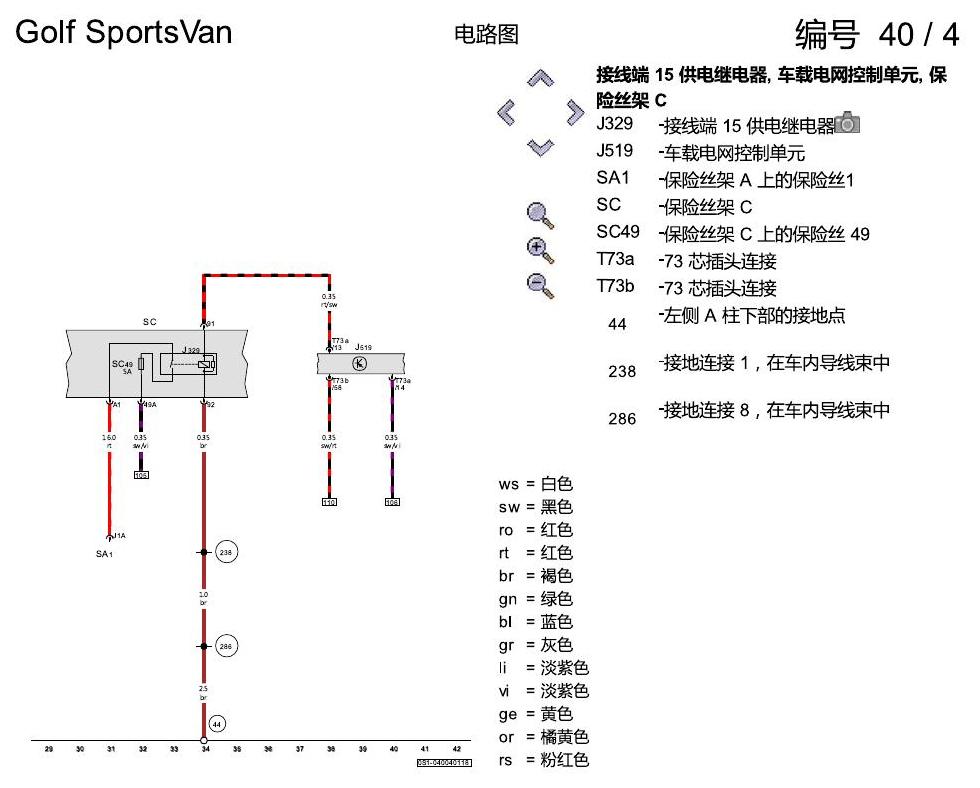

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第4页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

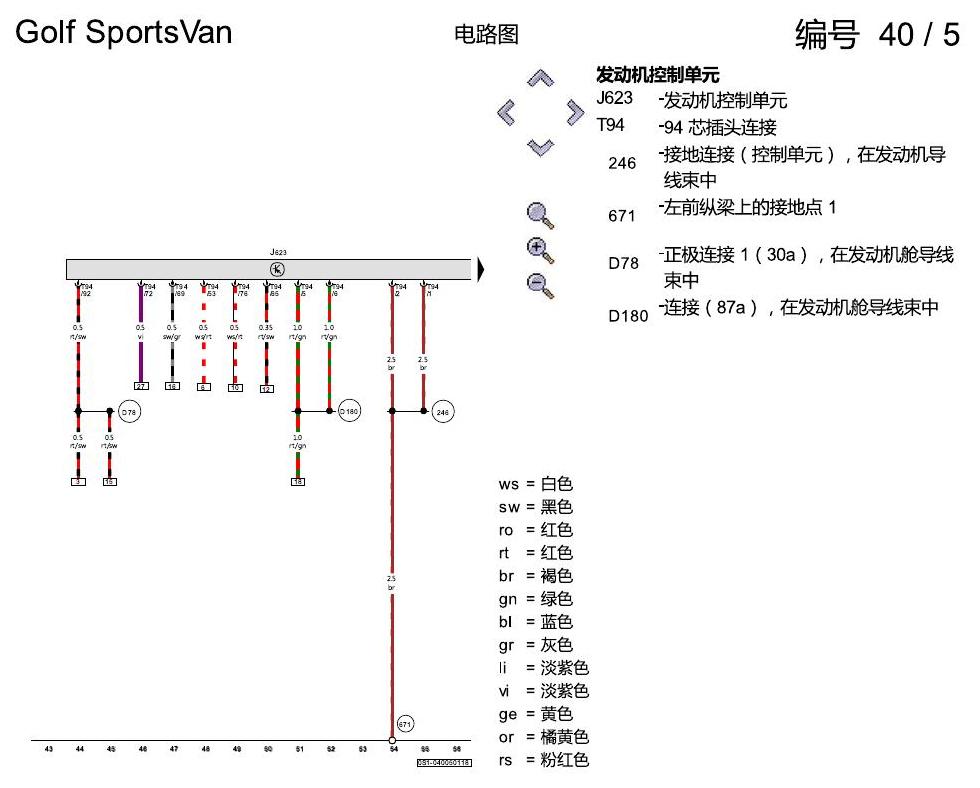

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第5页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

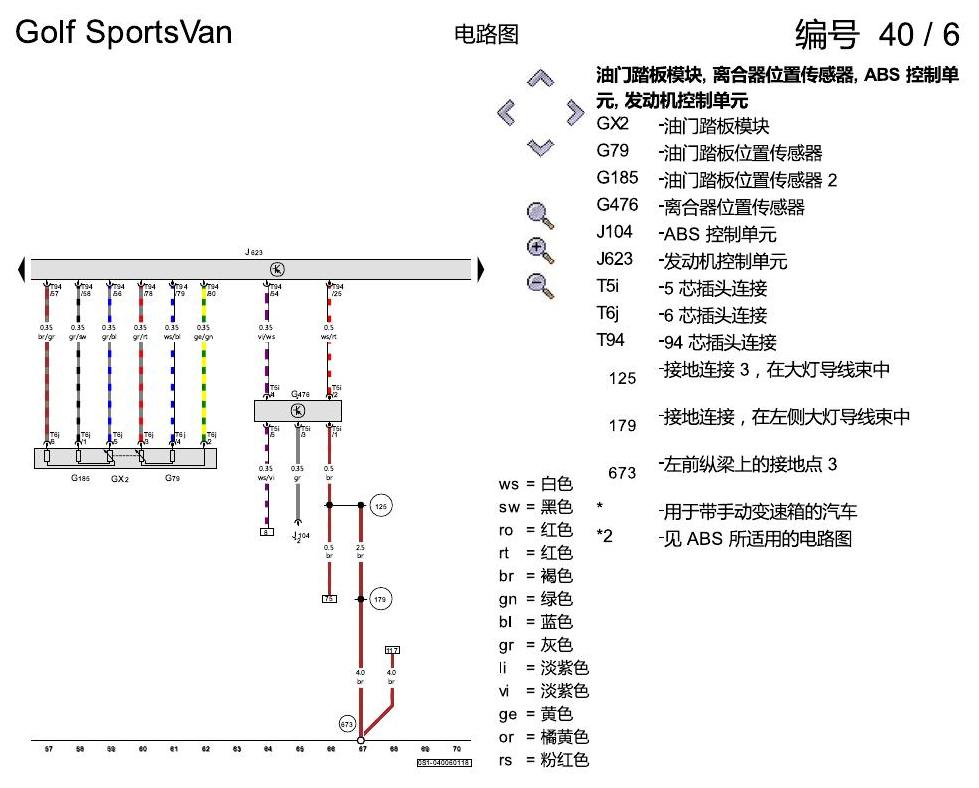

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第6页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

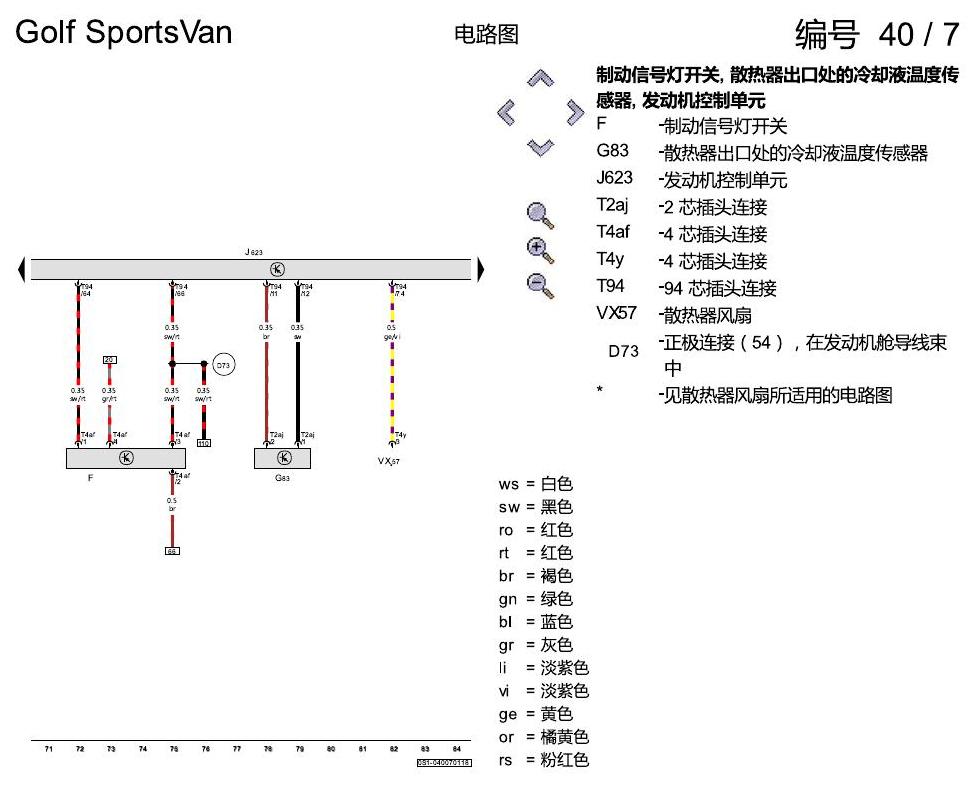

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第7页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

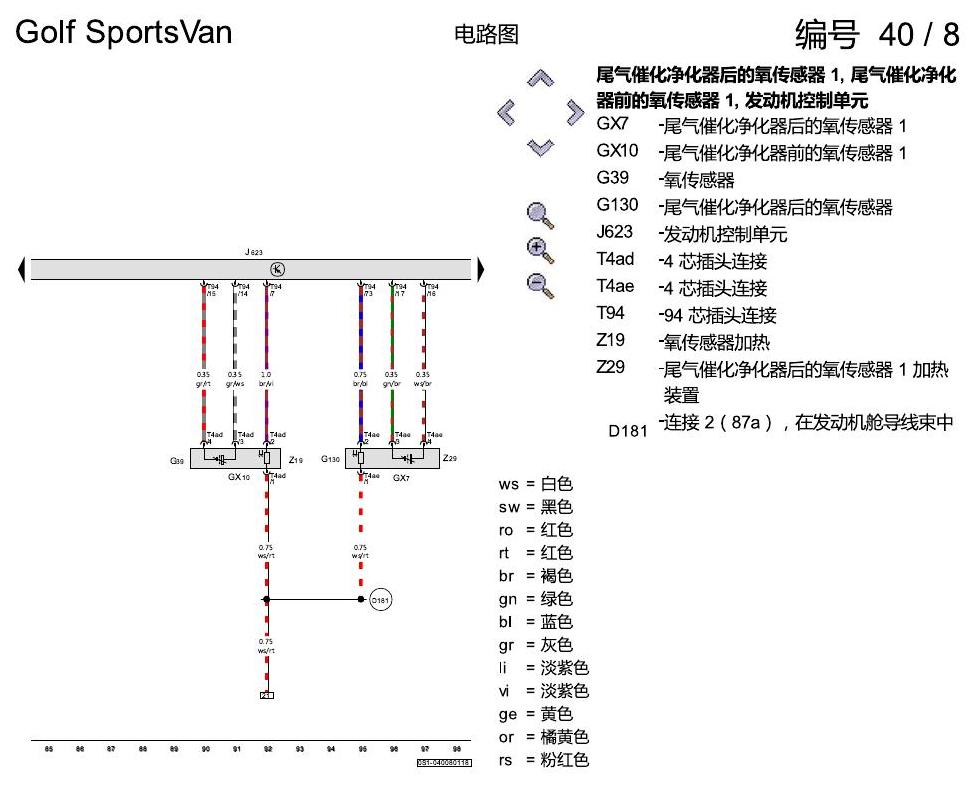

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第8页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

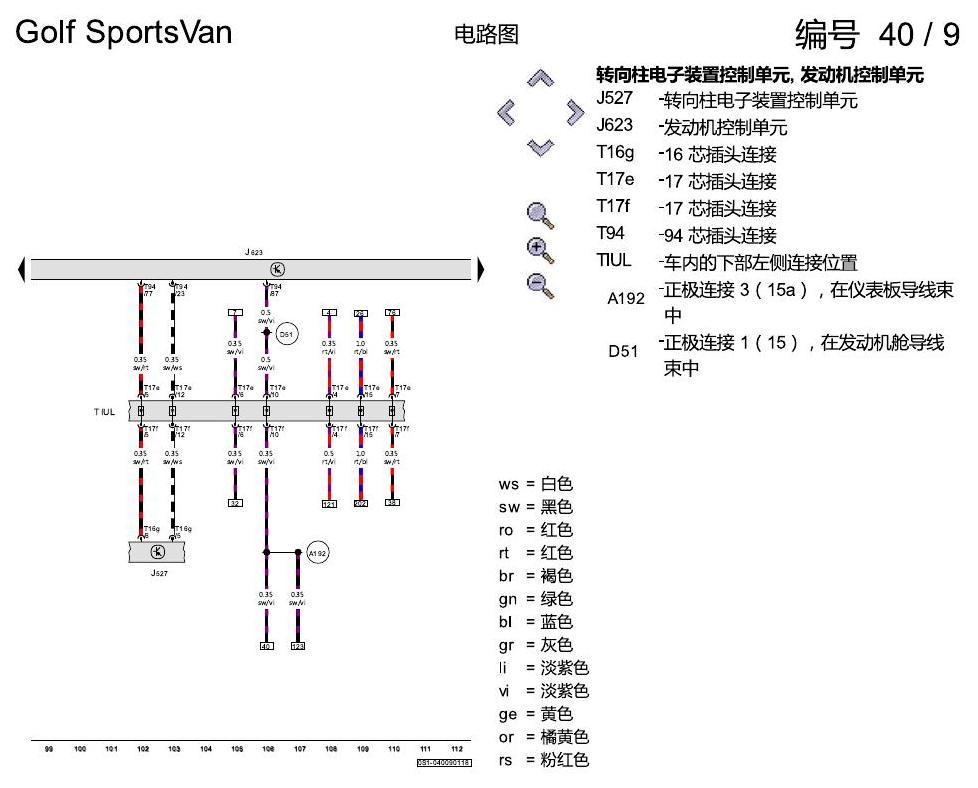

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第9页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

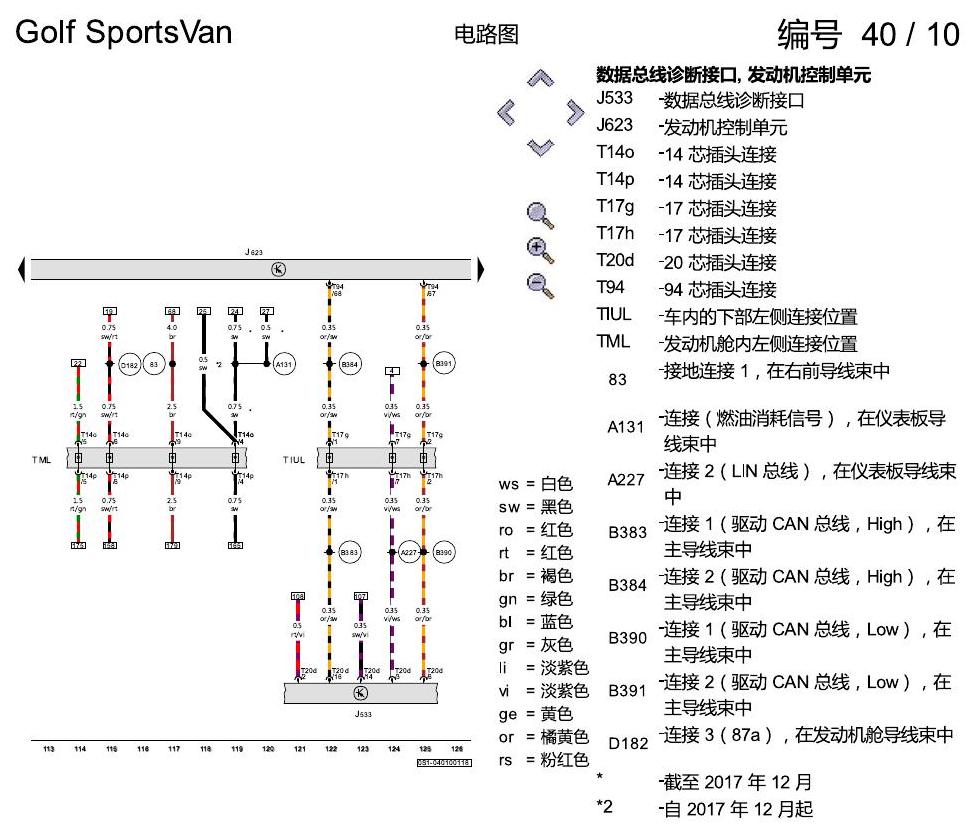

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第10页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

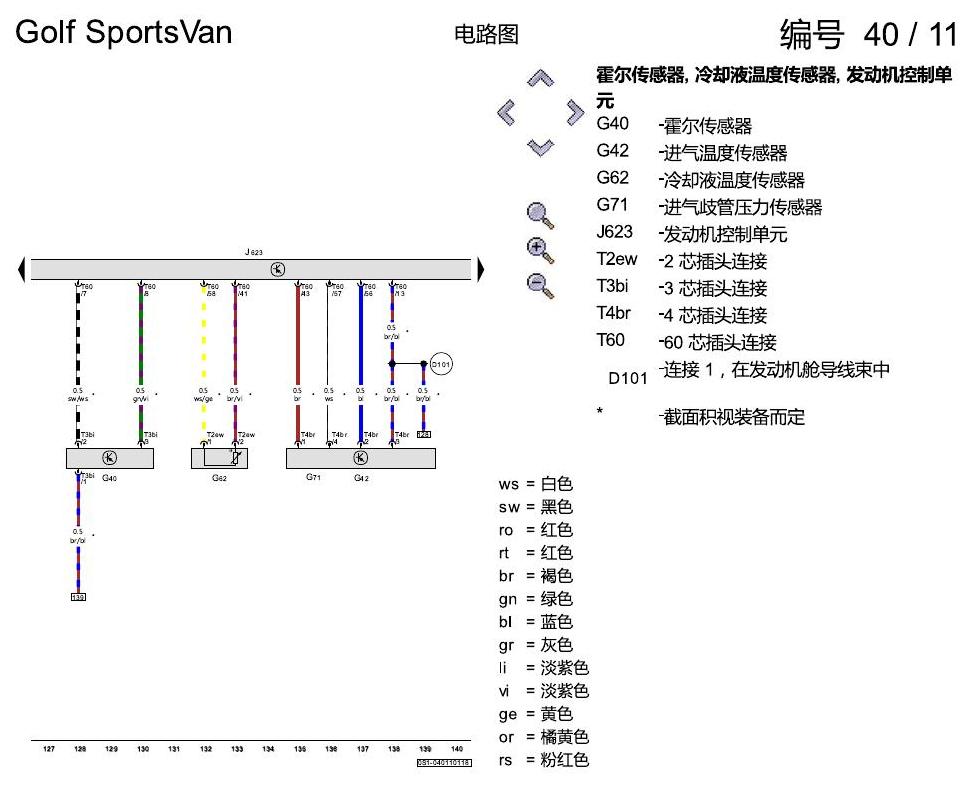

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第11页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

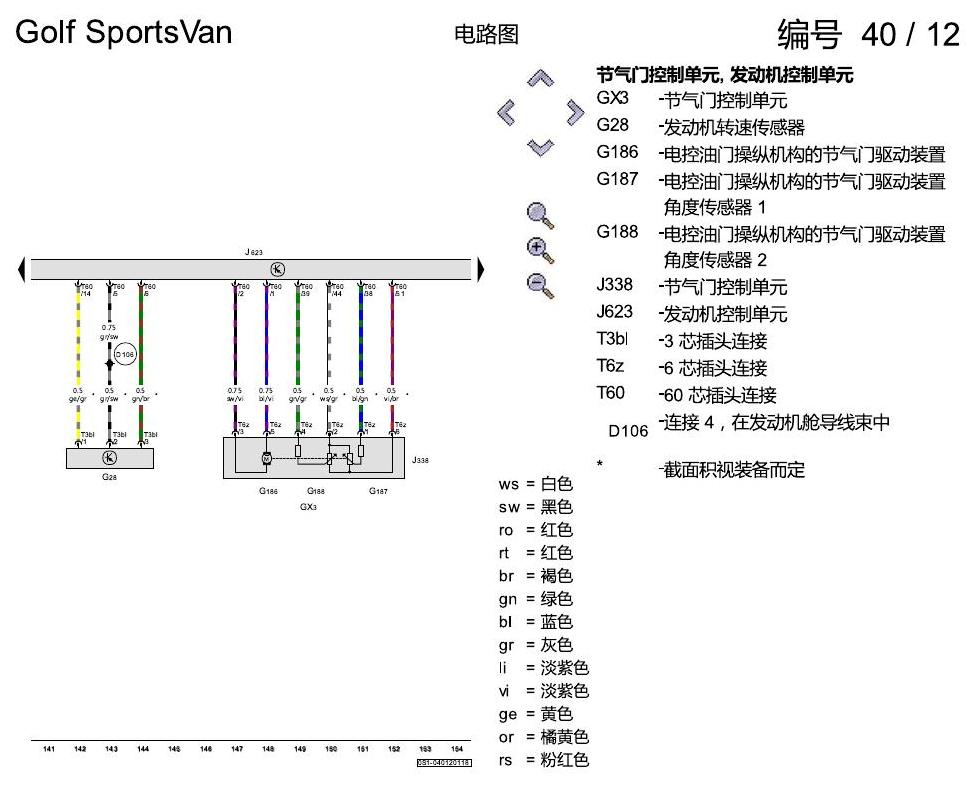

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第12页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

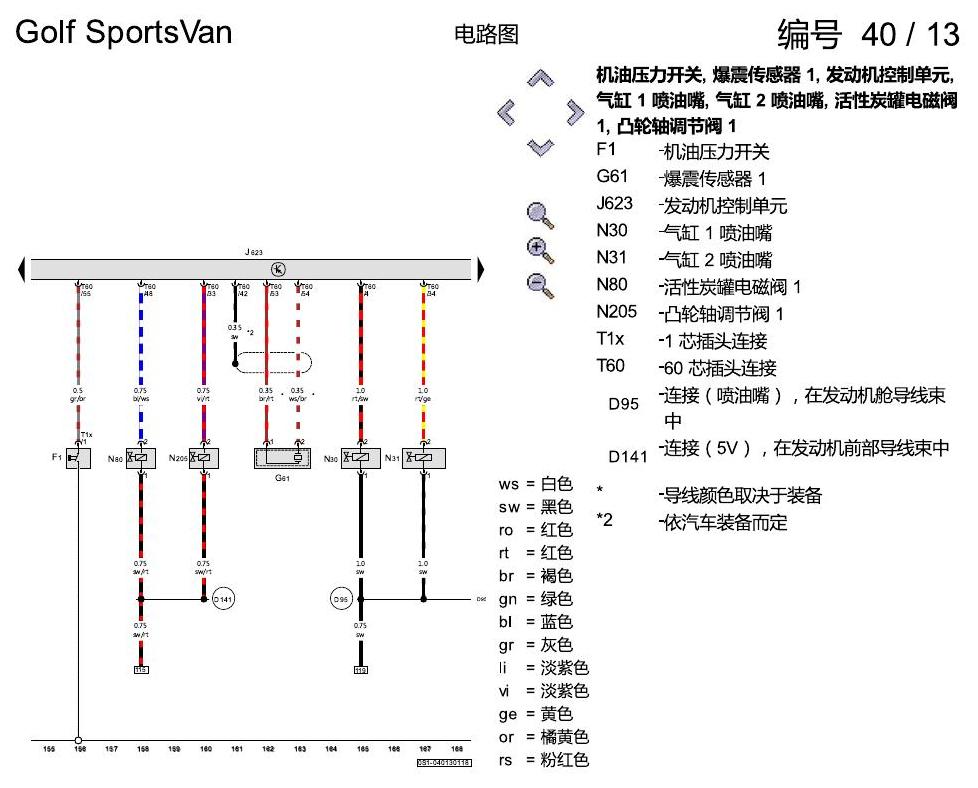

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第13页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

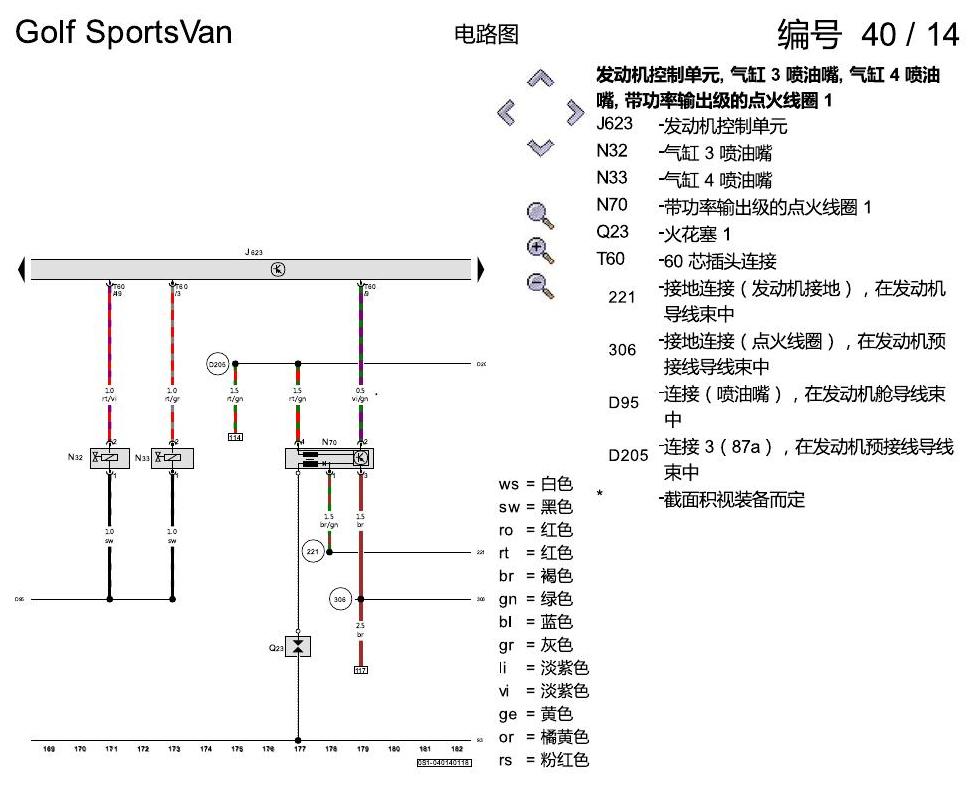

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第14页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

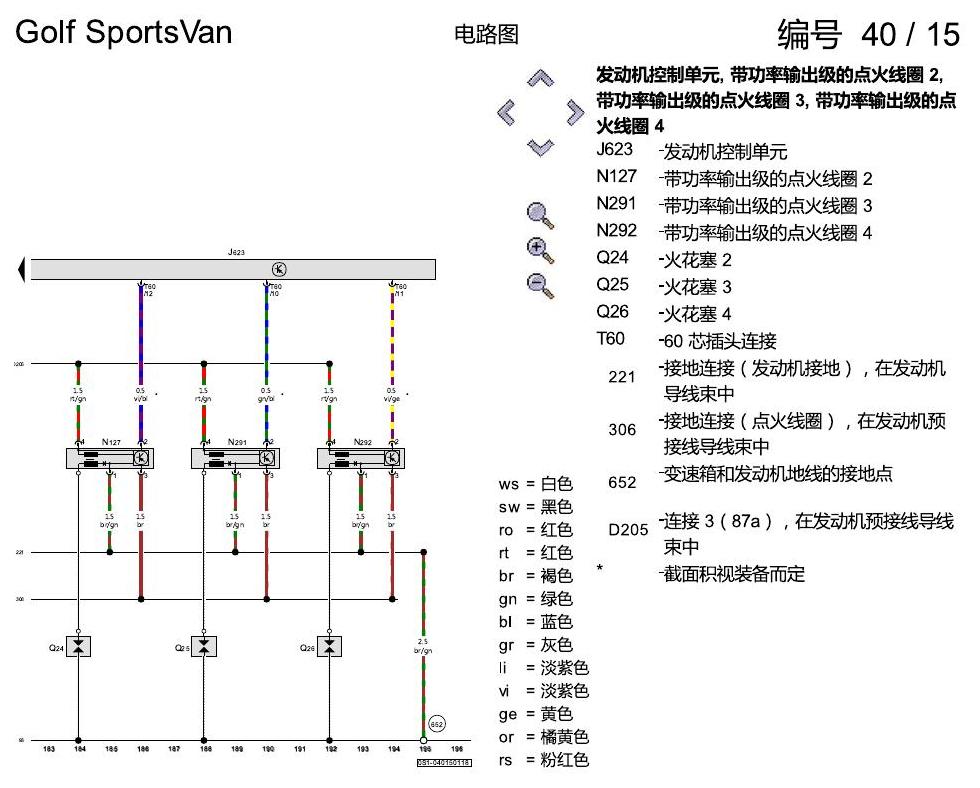

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第15页
一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图

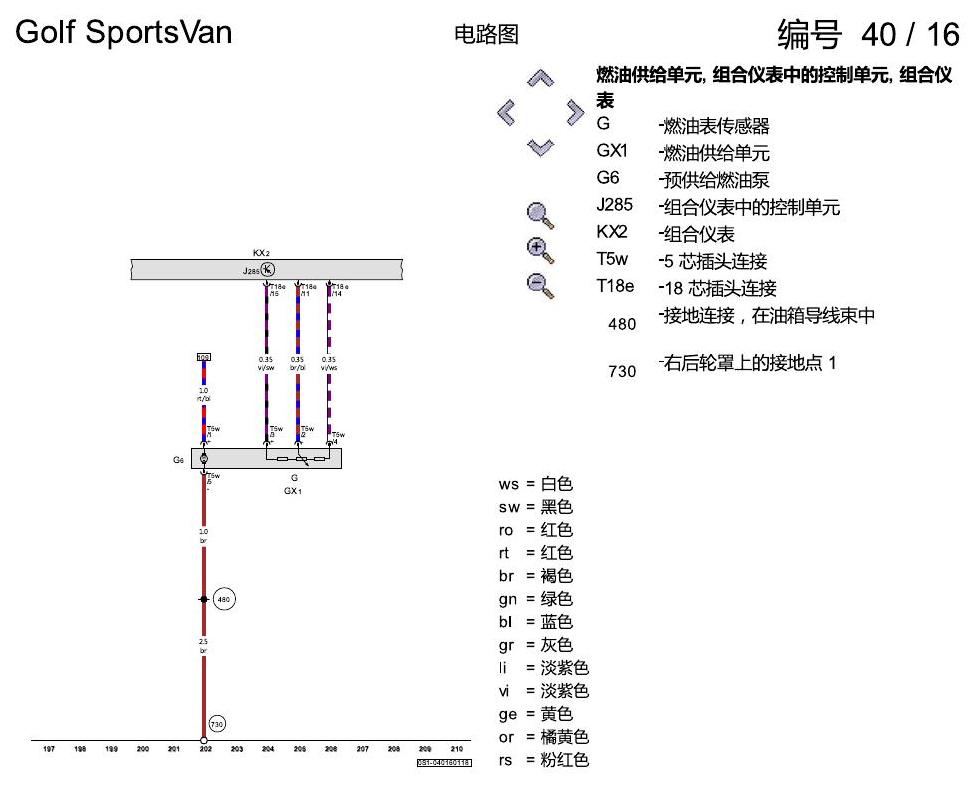

一汽大众高尔夫嘉旅 1.6 发动机 CSRA 电路图 原始资料第16页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
