2024+ 特斯拉 Model 3 SOP8 左前排座椅：电机、加热与座椅控制

左前座椅须把驱动、霍尔反馈、温度、PWM与Z1-SCL80共享回路分别识别。本文依据Model 3 SOP8 Seats 1r Left原图，从左车身控制器X032逐条整理左前座椅线路。所有本页线路为Y线束1897333-XX-B，基础条件LHST；SBR、VNT、LMBR按支路叠加。

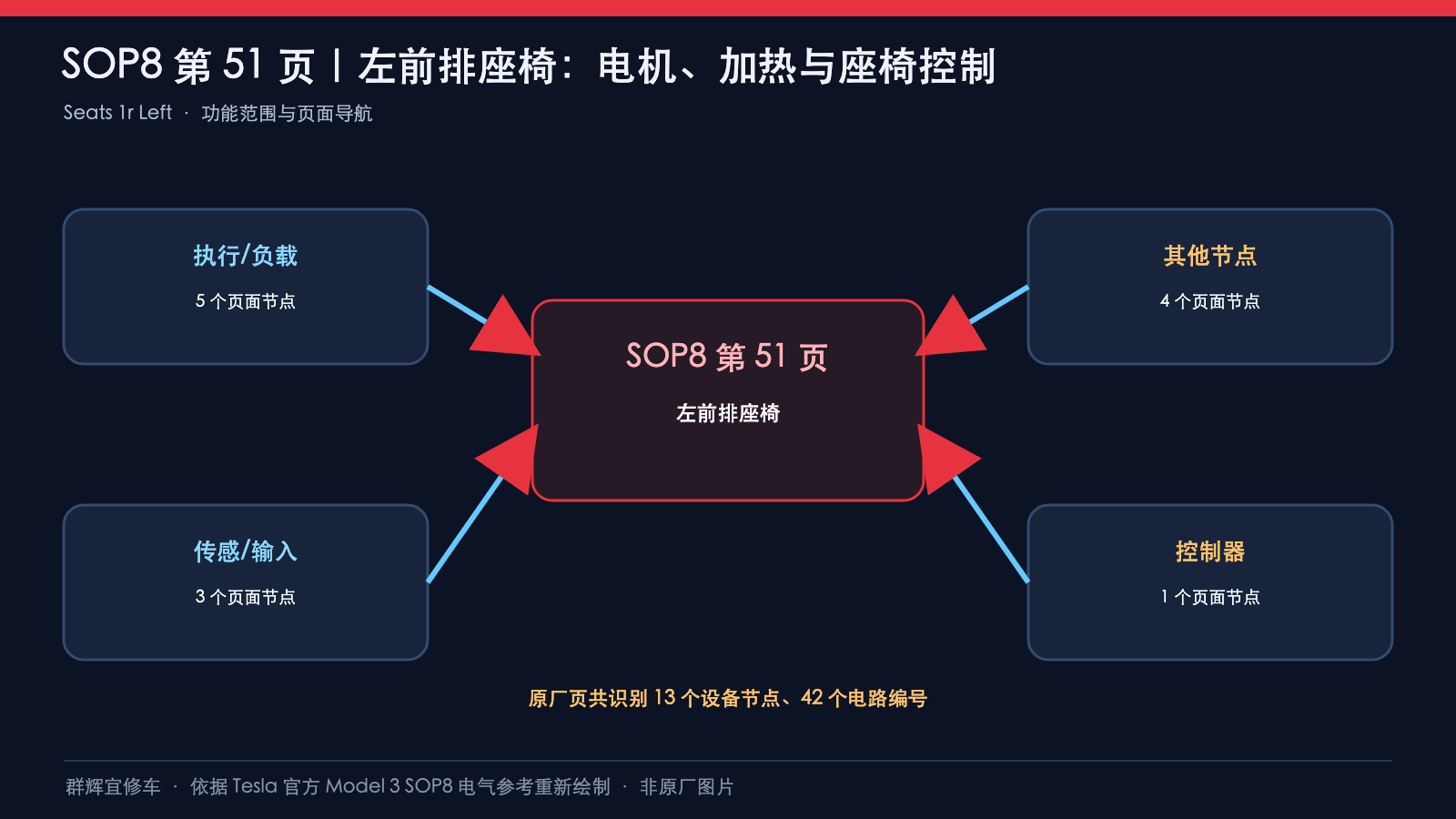

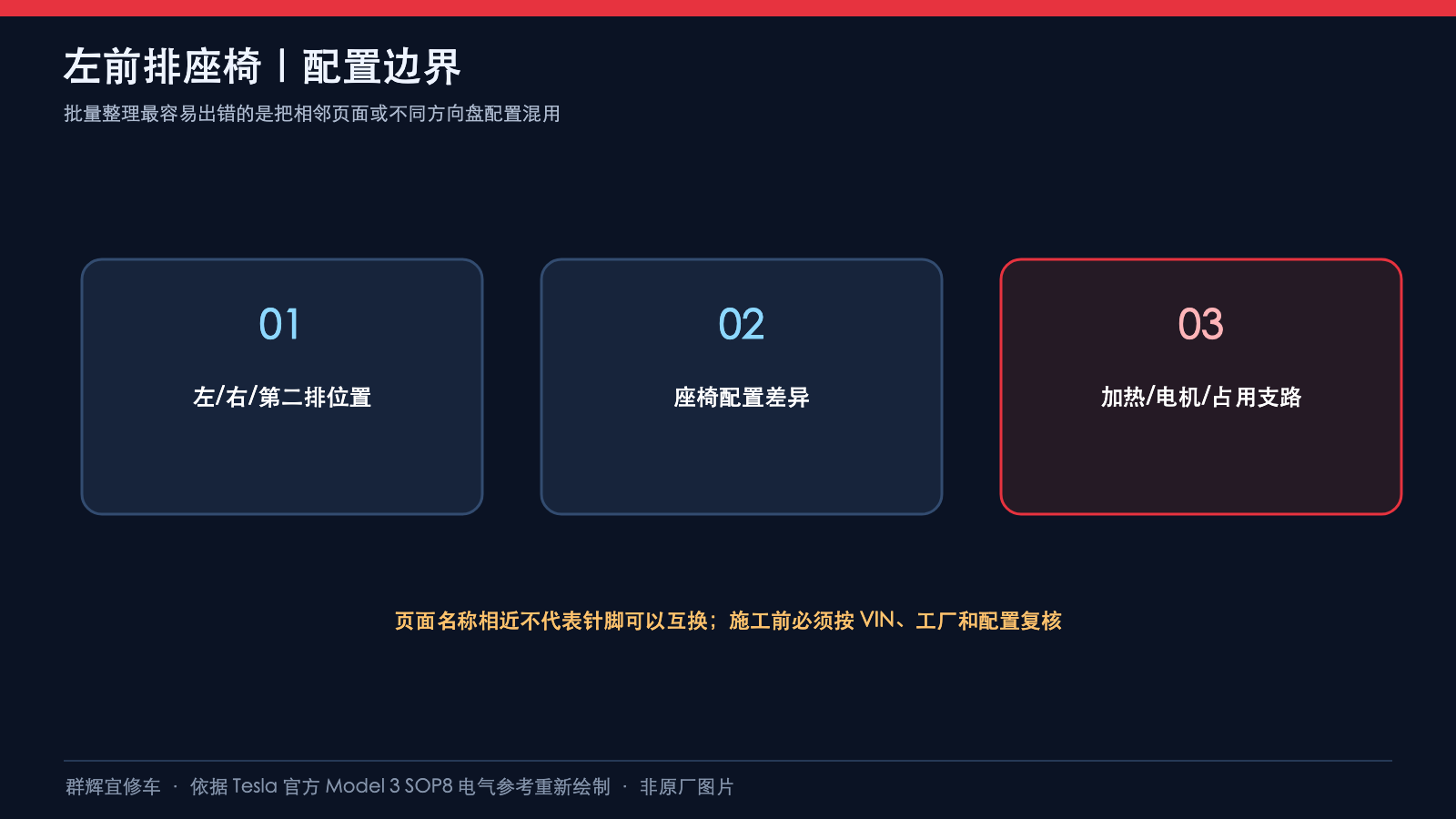

原厂发布05 2023，打印页52 OF 57，交互page=51。标题“2024+”不表示所有后续车型通用，须结合VIN、生产日期、座椅线束与配置核对；左右座椅控制器端位和线号不能互换，不将左前座椅直接等同所有市场的驾驶席。

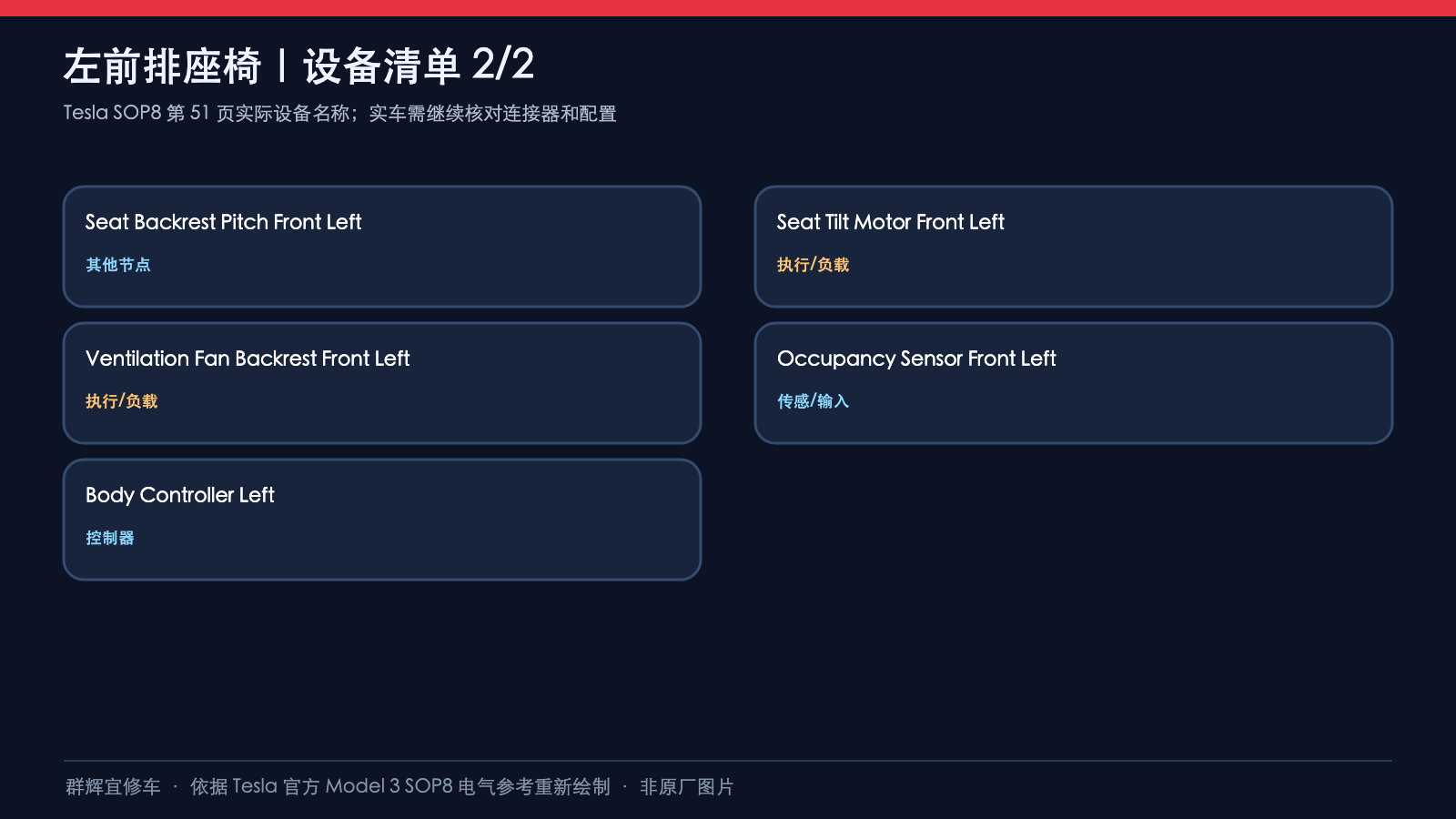

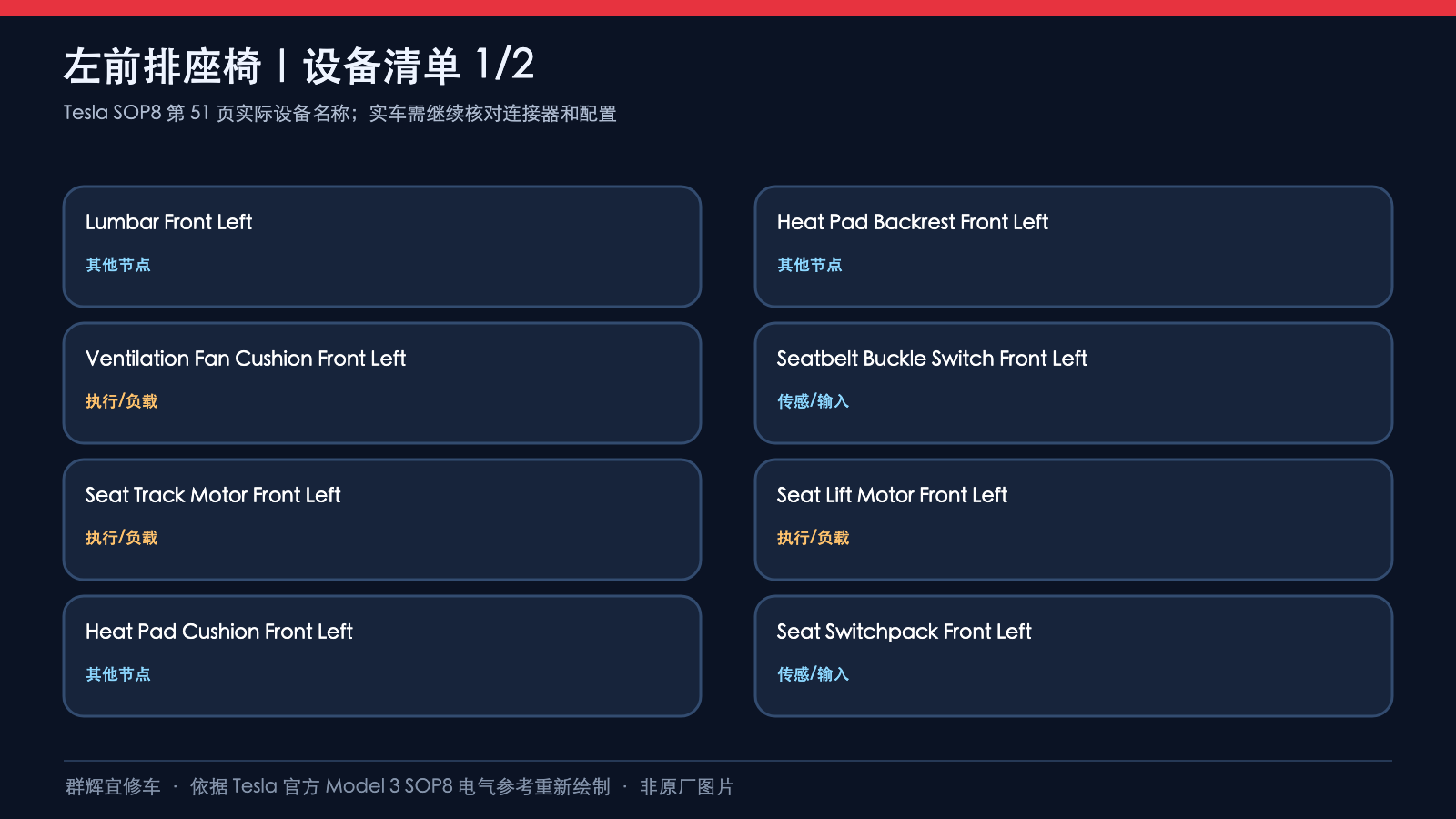

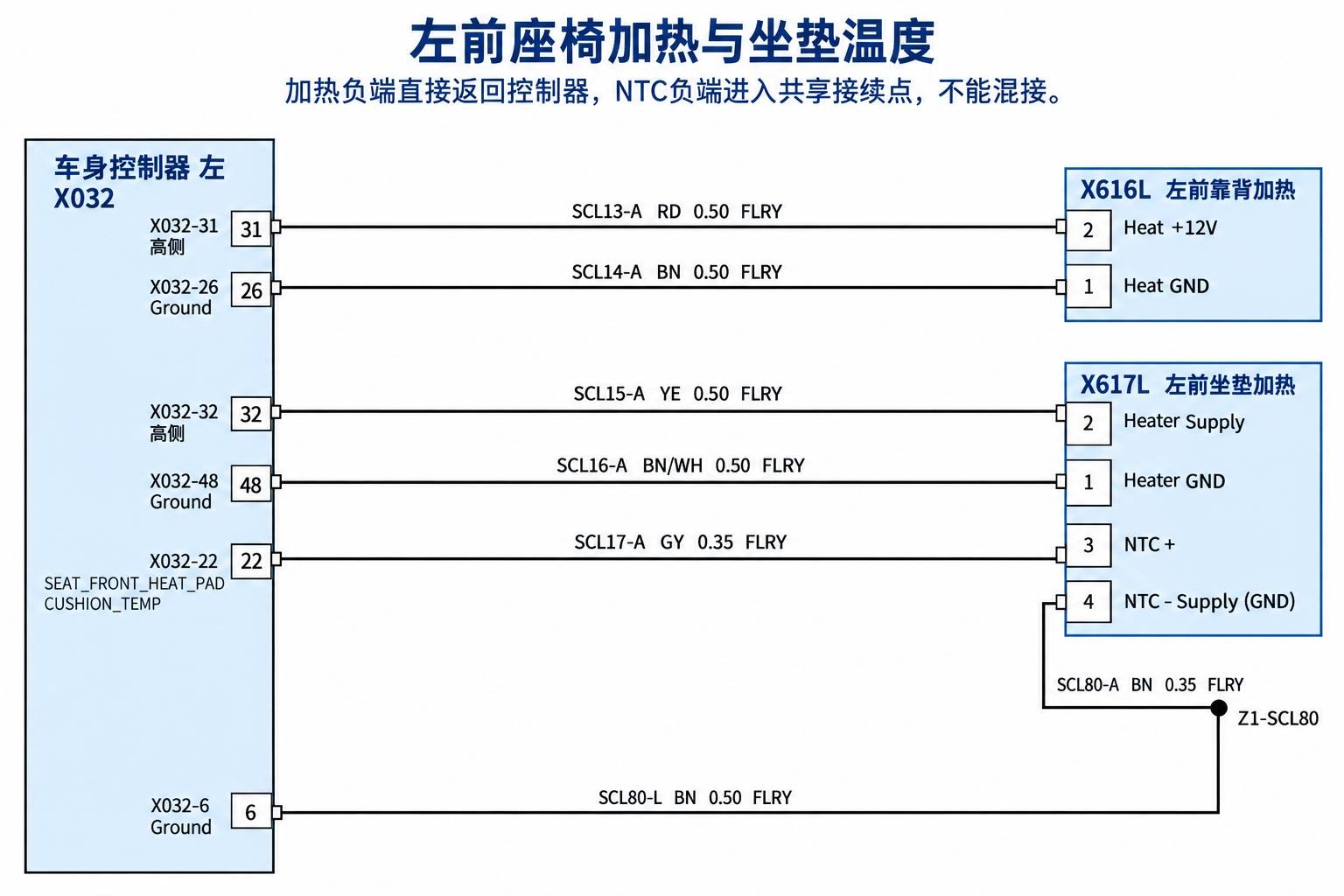

1、左前座椅加热与坐垫温度

加热负端直接返回控制器，NTC负端进入共享接续点，不能混接。

X616L为靠背加热，X617L为坐垫加热。X032-22完整名称SEAT_FRONT_HEAT_PAD_CUSHION_TEMP；NTC负端接续点返回X032-6，不要将X617L-1与X617L-4合并。原页没有NTC电阻或加热电流限值。

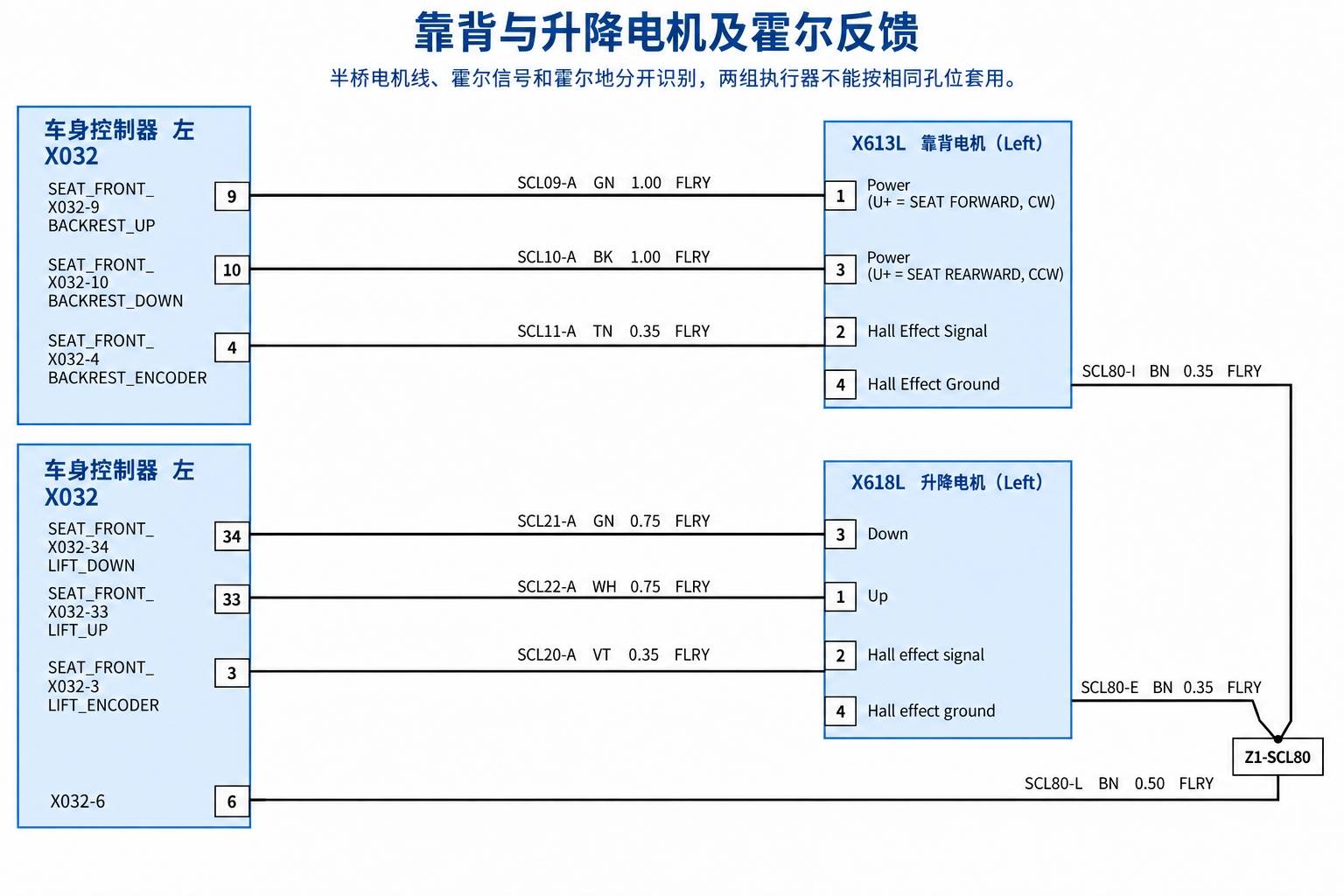

2、靠背与升降电机及霍尔反馈

半桥电机线、霍尔信号和霍尔地分开识别，两组执行器不能按相同孔位套用。

X613L为靠背，X618L为升降；完整控制器名称前缀SEAT_FRONT_。电机两线Half-Bridge，反馈控制器端Signal In。绞线对TWIST_SCL09-A及TWIST_SCL21-A。靠背端原注Power (U+ = SEAT FORWARD, CW)及Power (U+ = SEAT REARWARD, CCW)，不是整椅升降。

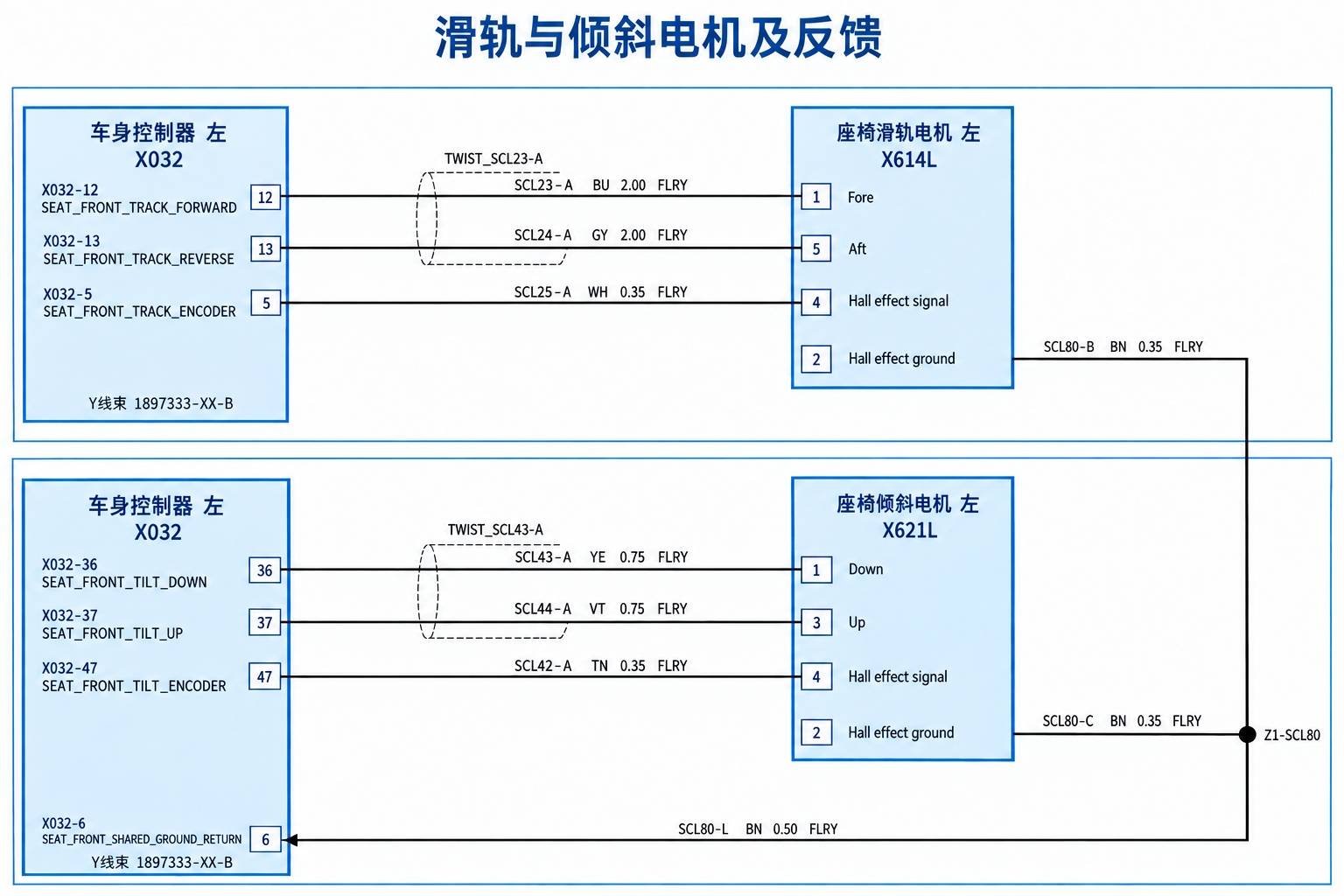

3、滑轨与倾斜电机及反馈

两组反馈地都在设备2端，但驱动端位与控制器针脚不同。

完整控制器名称前缀SEAT_FRONT_。电机为Half-Bridge、反馈为Signal In；绞线对TWIST_SCL23-A及TWIST_SCL43-A。霍尔地进入Z1-SCL80，不是电机驱动的固定负极。

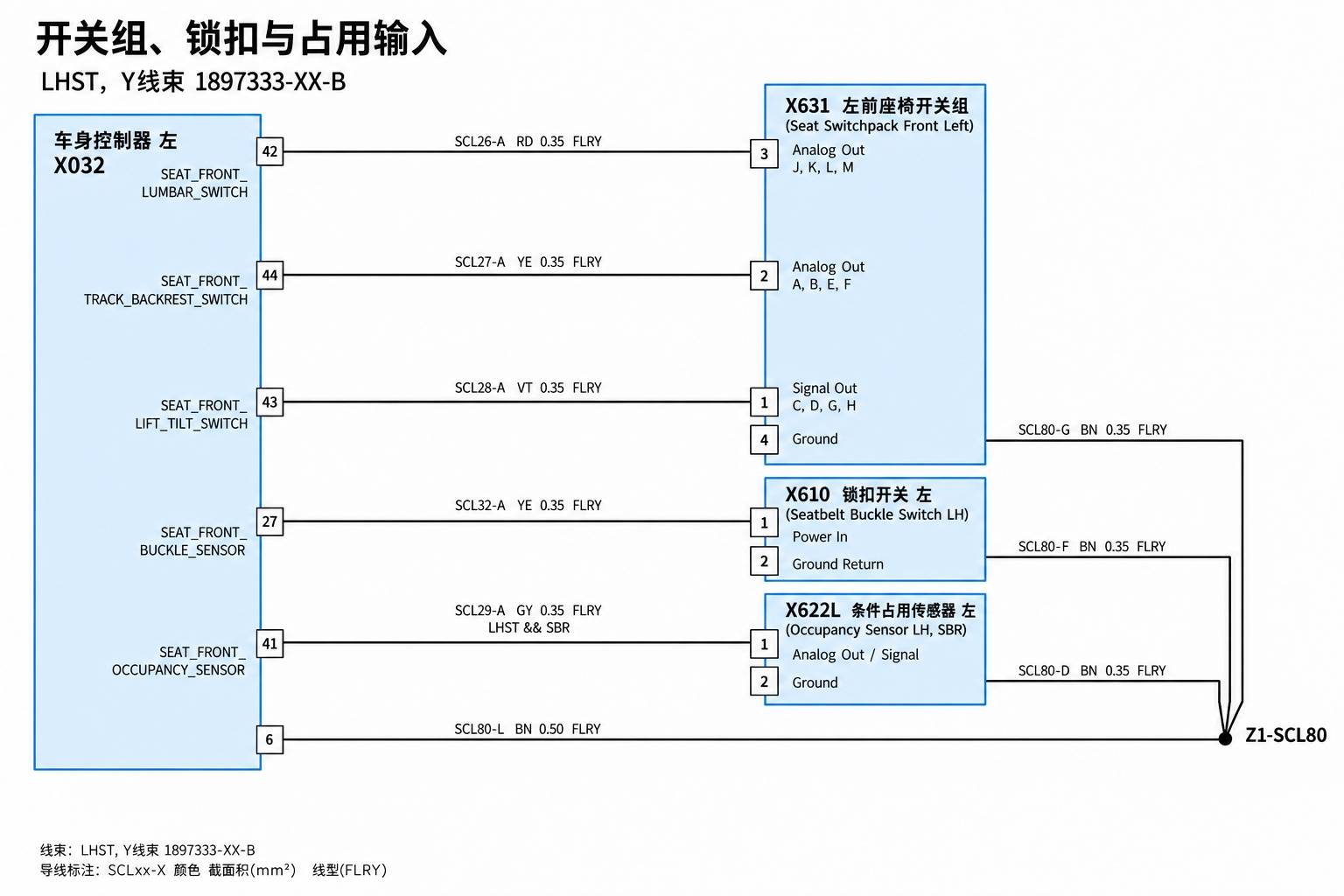

4、开关组、锁扣与占用输入

控制器端均为Signal In，不能因为负载端写Power In就改画为普通电源输出。

完整名称前缀SEAT_FRONT_。X631字母分别为腰托、滑轨/靠背、升降/倾斜三组。X610是锁扣开关，X622L是SBR条件占用传感器；不是气囊点火器，不提供旁路约束系统的电阻或跨接方法。

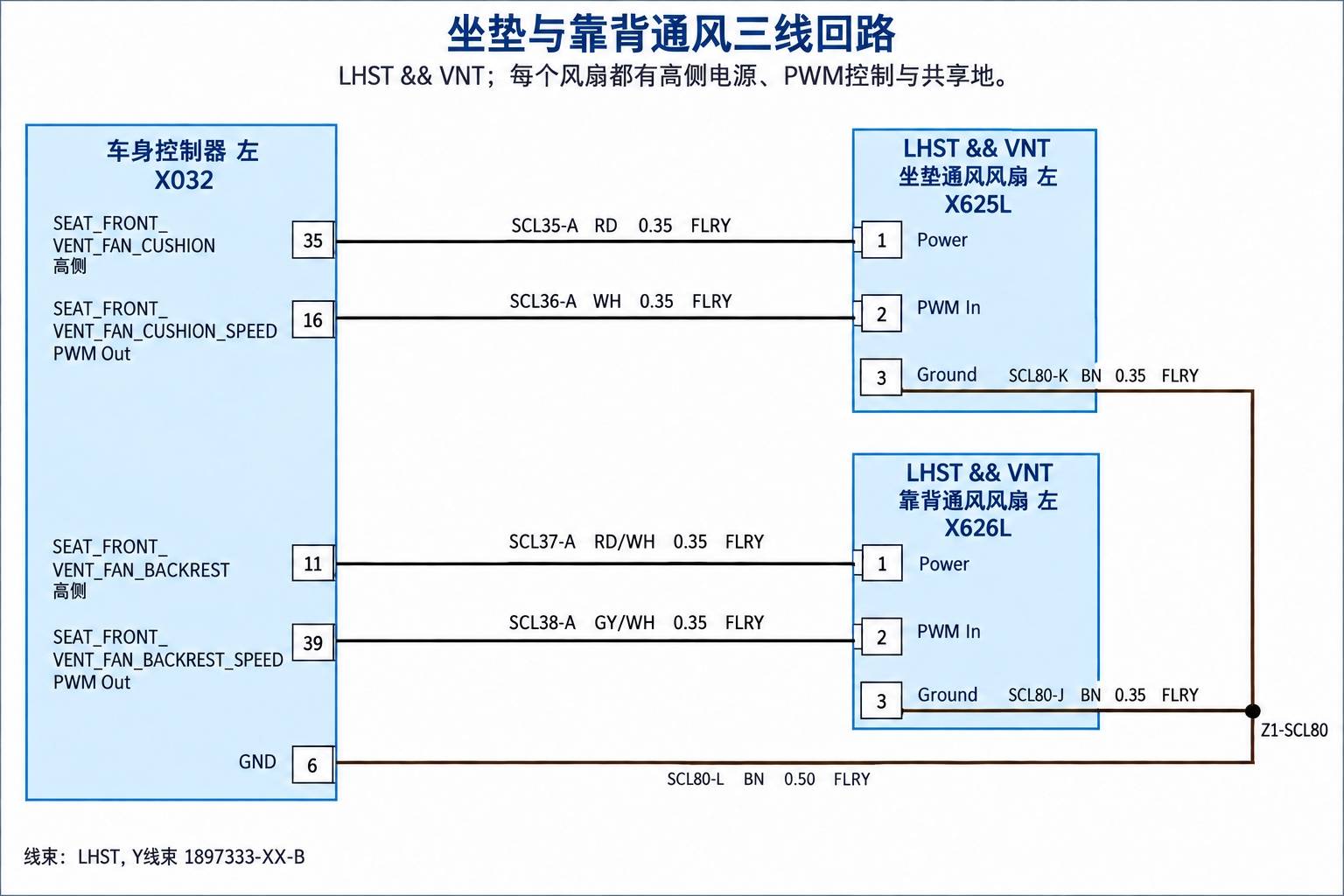

5、坐垫与靠背通风三线回路

LHST && VNT；每个风扇都有高侧电源、PWM控制与共享地。

完整名称前缀SEAT_FRONT_。RD/WH、GY/WH均双色线。原页没有PWM频率、占空比或转速限值，不补造风扇强制运转试验。

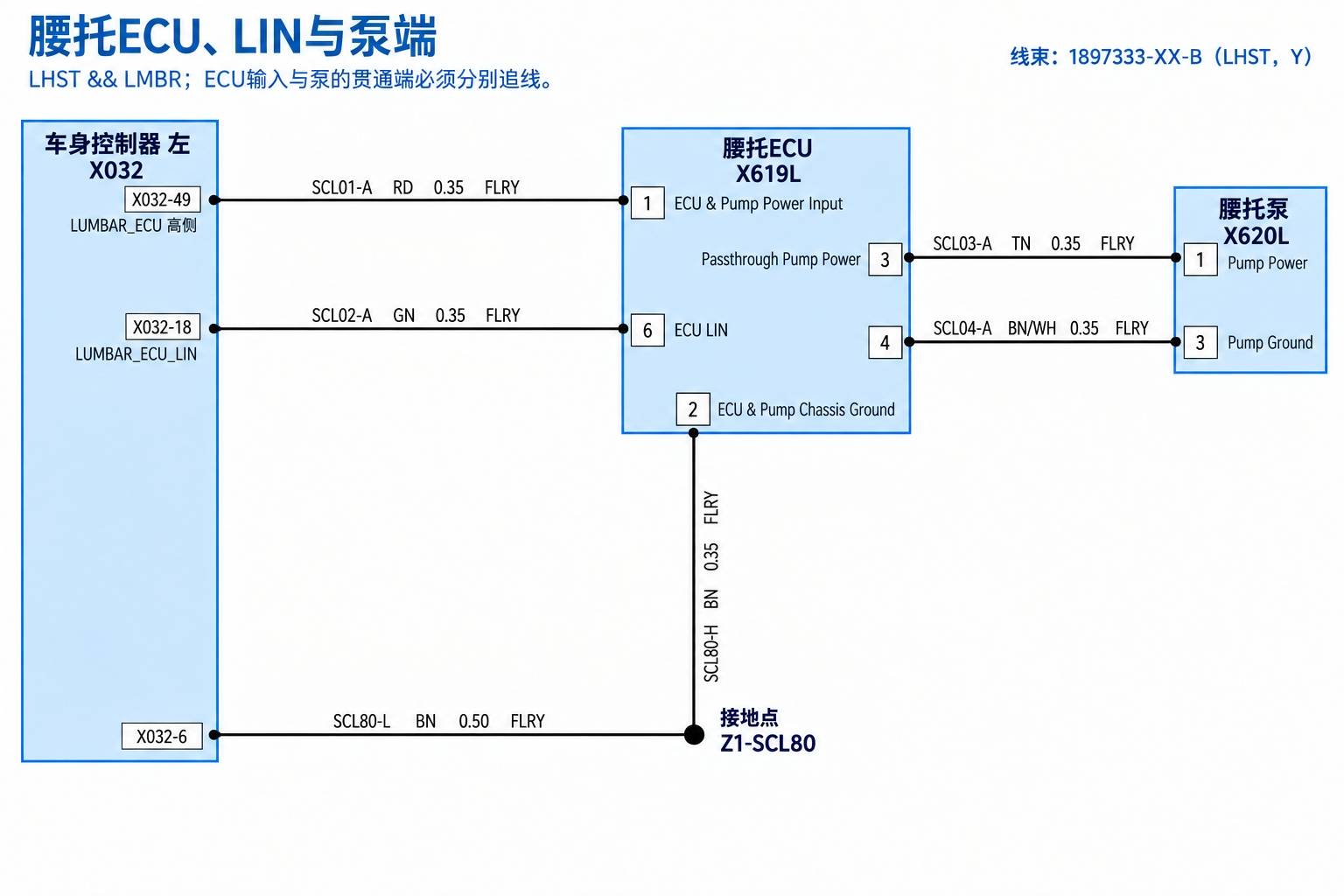

6、腰托ECU、LIN与泵端

LHST && LMBR；ECU输入与泵的贯通端必须分别追线。

保留Pass-through端口功能，不推测ECU内部开关，不把1/3或2/4画成直接短接。X032-18为LIN，不是电机驱动。此页没有LIN报文、地址或编码程序。

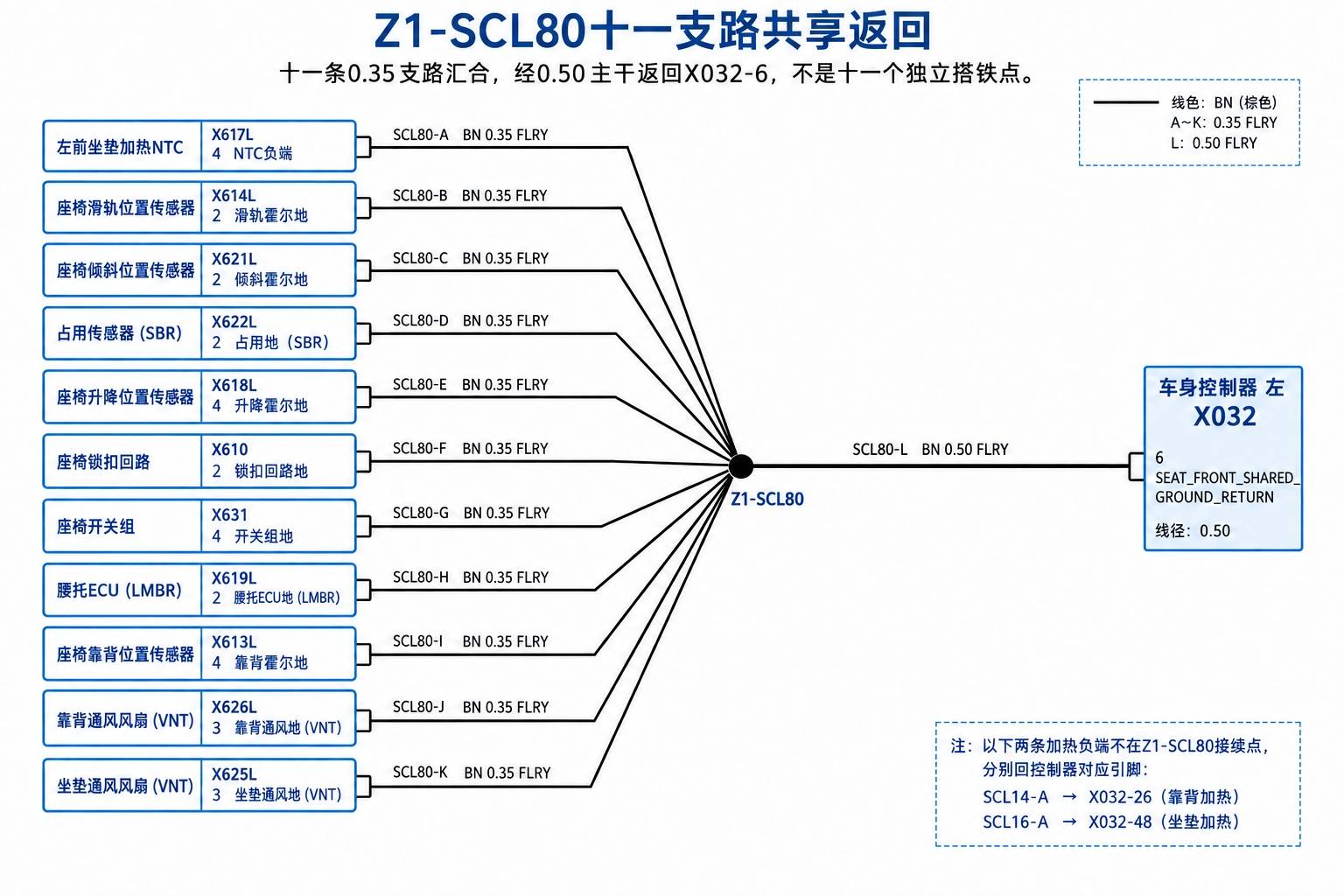

7、Z1-SCL80十一支路共享返回

十一条0.35支路汇合，经0.50主干返回X032-6，不是十一个独立搭铁点。

A至K均BN 0.35 FLRY，L为BN 0.50 FLRY，控制器端Size at pin: 0.50。SBR、LMBR、VNT支路按配置出现。两条加热负端SCL14-A与SCL16-A不在此接续点，分别回X032-26和X032-48。

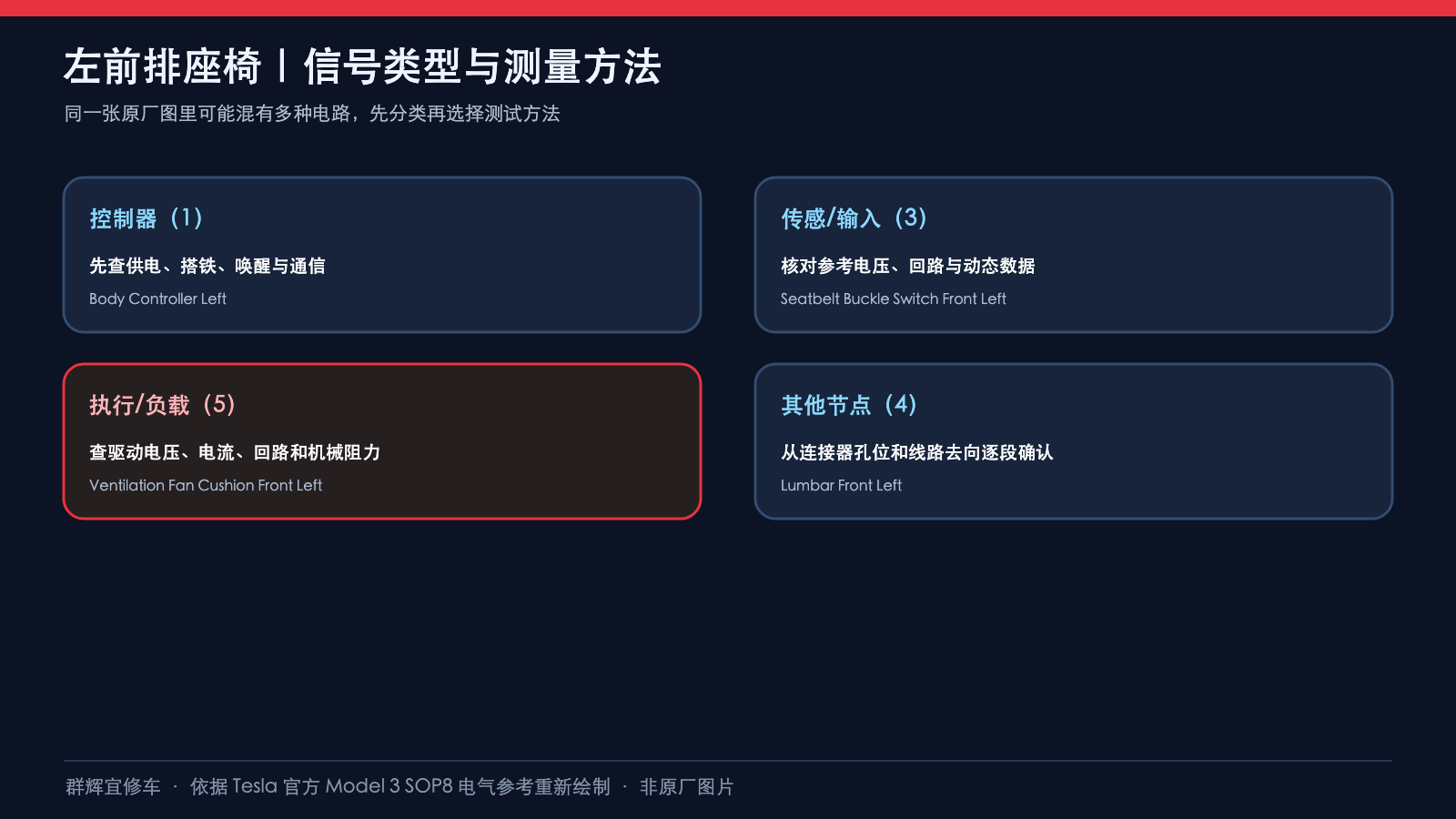

8、使用边界

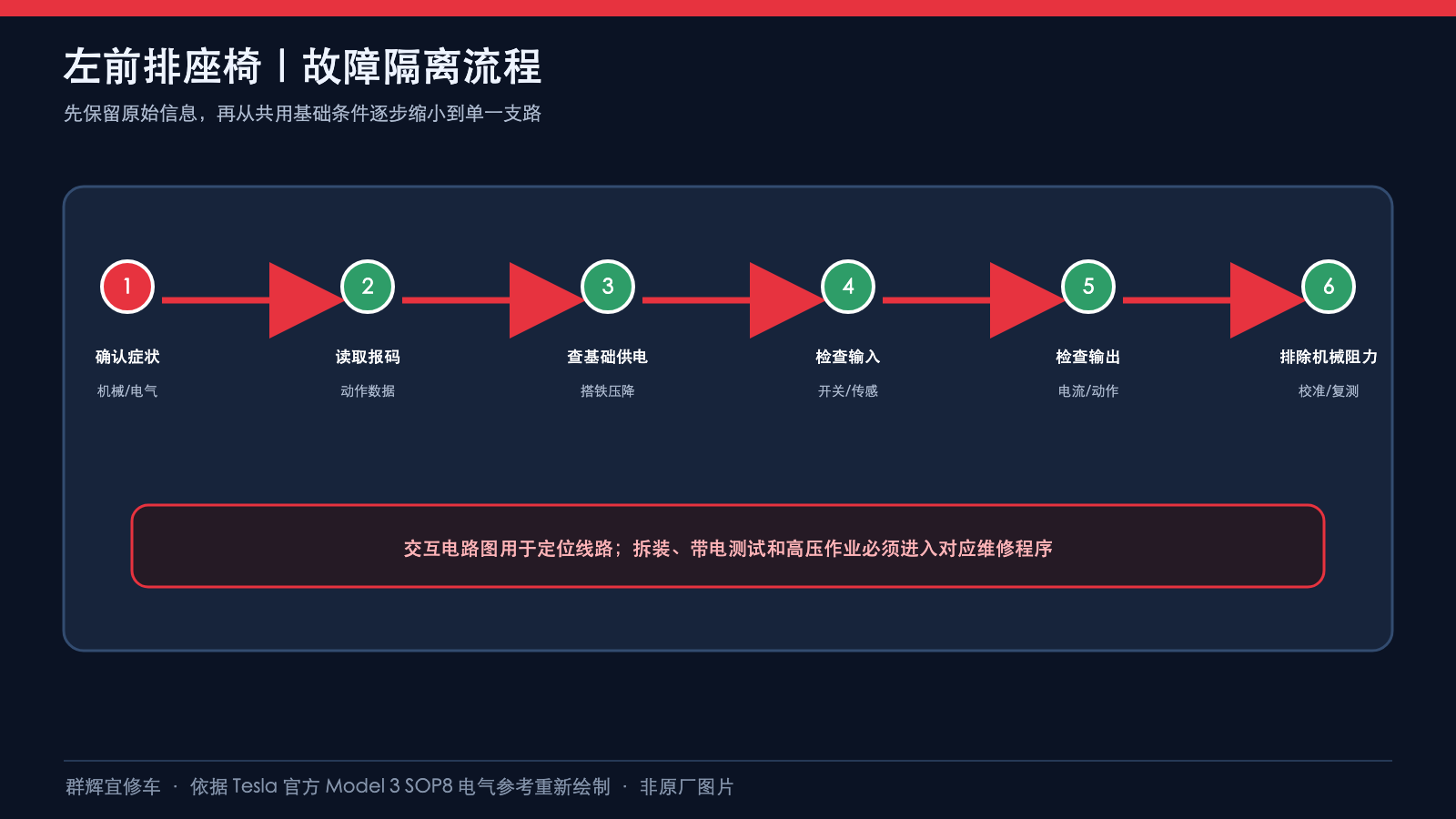

先核对配置、控制器信号类型、两端针脚和线号。多个反馈同时异常时，共享返回路径是需要结合原厂程序核查的关联点，不能仅凭相关性判定控制器或线束损坏。线束图不是端面图，模块排布不代表实车位置。

半桥不能当成固定正负电源，Signal In不是高侧供电。BN棕、BN/WH棕白、TN棕褐、RD红、RD/WH红白、GY灰、GY/WH灰白、WH白、BU蓝、GN绿、VT紫、YE黄、BK黑。线径及FLRY类型按原图保留，不据此自行选保险或外接电源。

原页没有扭矩、等待时间、NTC/锁扣/占用电阻值、PWM与LIN限值、座椅初始化或标定流程，本文不编造。安全带与占用相关系统不能以跨接、替代电阻或强制供电规避其判断。由具备资质人员按对应程序断电、防夹、检查及恢复，不依此图单独开展约束系统试验。

资料来源

Tesla SOP8 Seats 1r Left交互原图与对应打印图。七张图按原厂关系分组重绘，并非特斯拉原始图片；施工以适用原厂资料及实车为准。
