2024+ 特斯拉 Model 3 左后靠背铰链支架更换：加热器卡子与 45 N·m

适用范围：2024 年及以后款特斯拉 Model 3 第二排左侧靠背铰链支架。本文按特斯拉中英文原厂程序说明支架本体的拆装。此项需要先拆下左侧座椅侧部承梁、第二排下部坐垫和左侧靠背；这些前置件应分别遵循原厂关联程序。

拆卸步骤

1. 按关联程序依次拆下第二排左侧座椅侧部承梁、下部坐垫及左侧靠背。保管紧固件并保护座椅线束。
2. 用卡子撬具释放固定在铰链支架上的座椅加热器连接器卡子。只操作卡子，不拉扯连接器线束。
3. 使用 13 mm 套筒拆下铰链支架与靠背连接的螺栓，再取下铰链支架。
4. 对照旧件检查新支架形状、螺栓孔和连接器卡子安装位置。

原厂操作图

安装与检查

1. 将左侧靠背铰链支架放回对应孔位。原厂将该螺栓列为可重复使用件；检查螺纹状态后，用 13 mm 套筒及扭矩工具把螺栓紧固至 45 N·m。
2. 把座椅加热器连接器卡子固定回铰链支架，检查连接器和线束没有松脱、扭曲或被支架压住。
3. 按各自关联程序装回左侧靠背、下部坐垫和左侧侧部承梁；确认靠背锁止正常、座椅饰件贴合，并检查加热器连接器固定状态。

45 N·m 只适用于主程序所列的铰链支架固定螺栓；前置座椅部件的其他紧固值应查各自原厂程序。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

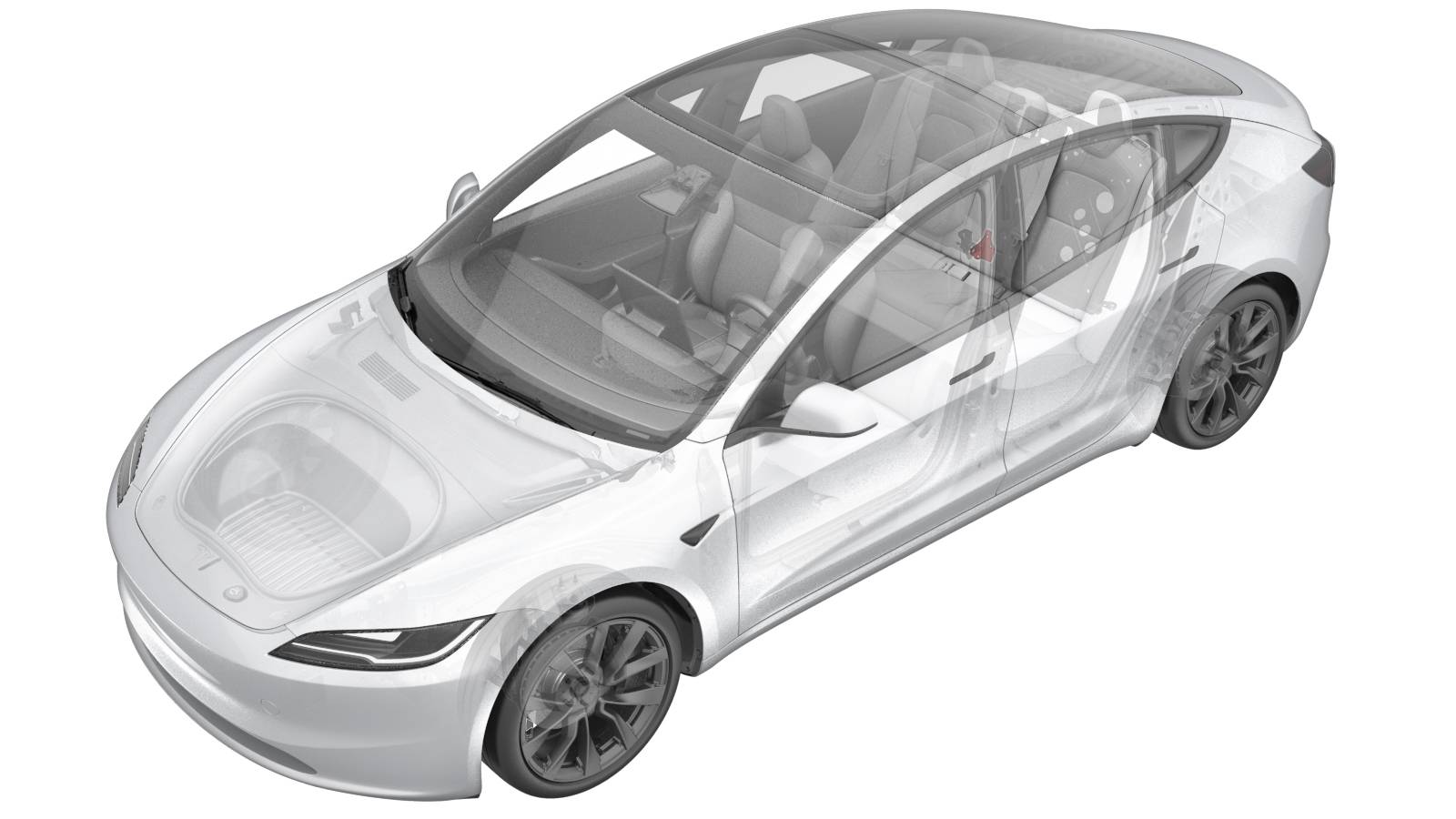

本文维修位置：左后靠背铰链支架。

中文原厂程序：《靠背铰链支架 - 第二排座椅 - 左侧 ((拆卸和更换))》

英文原厂程序：Bracket - Hinge - Seat Back - 2nd Row (Remove and Replace)

原厂资料编号（GUID）：GUID-88933304-3F33-4C26-9C2E-9C48AA5F95FF
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026-09-23。

相关操作分别查以下程序：

• 坐垫 - 第二排座椅 ((拆卸和更换))（英文原文）：用于拆卸第二排座椅下部座垫。按该资料执行此部件的拆卸和恢复要求。
• 靠背 - 第二排座椅 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸第二排左侧座椅靠背。按该资料执行此部件的拆卸和恢复要求。
• 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸第二排左侧座椅侧部承梁。该链接提供此项操作的完整要求。

本题适用边界：左后靠背铰链支架访问涉及下部坐垫和左靠背；支架紧固与靠背锁止需要分别验收。 作业前须按适用 VIN 和当前有效原厂版本重新确认，不把关联入口简单拼接成连续施工指令。

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
