奔驰E238多功能摄像头拆装：后视镜区域覆盖、支架与插头释放

E238多功能摄像头位于风挡上部内后视镜区域，覆盖件和摄像头支架需要按规定方向释放。

摄像头拆装或风挡相关维修后，应根据诊断提示确认是否需要执行标定，不能用软件补偿松动或变形的支架。

一、关闭系统并保护风挡和内饰

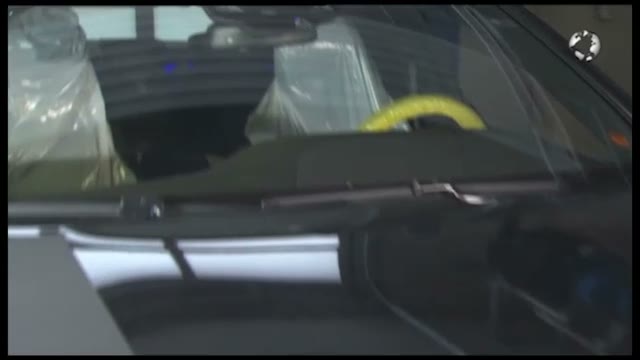

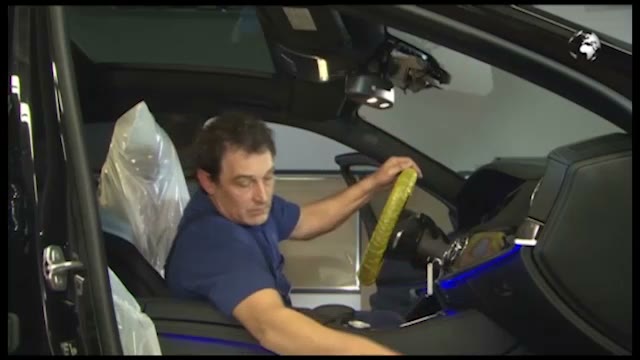

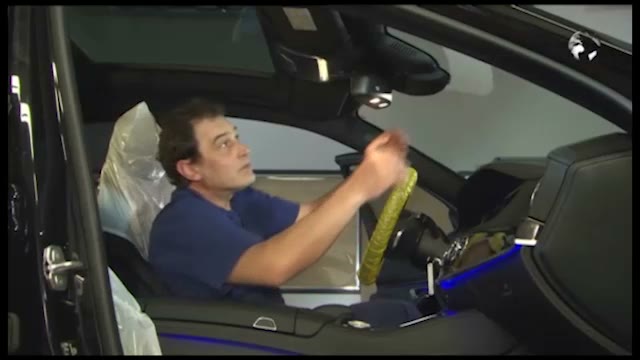

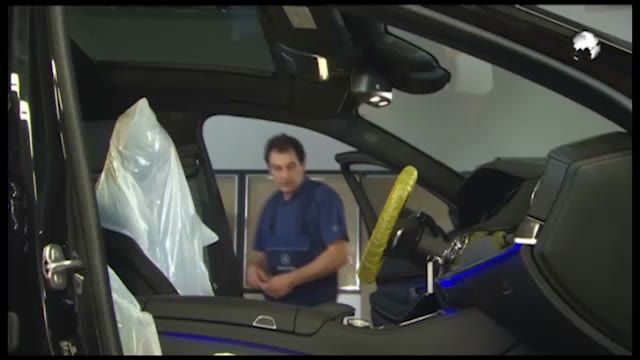

关闭点火并等待相关控制单元休眠，覆盖风挡、仪表台和后视镜区域饰件。

二、拆下覆盖件并释放电气插头

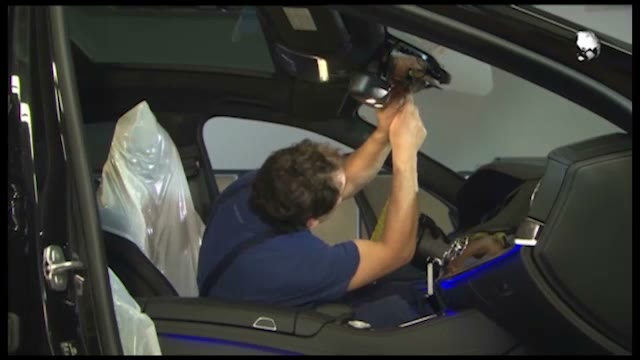

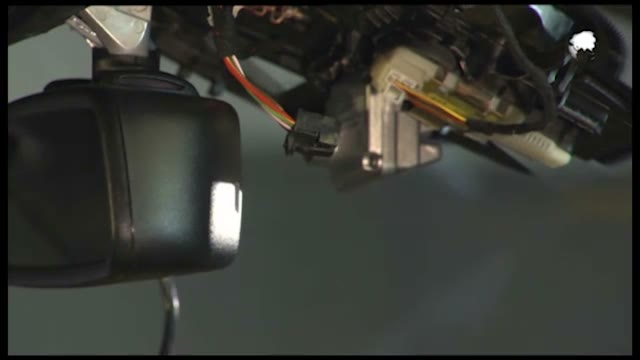

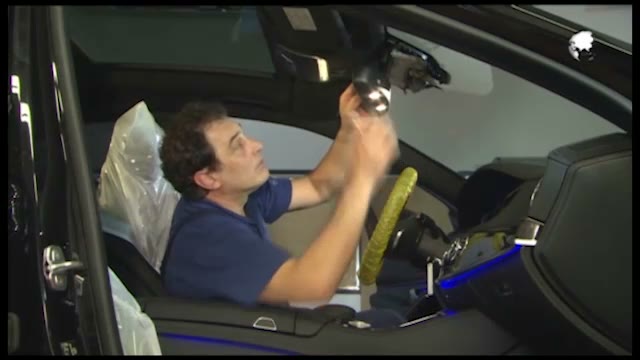

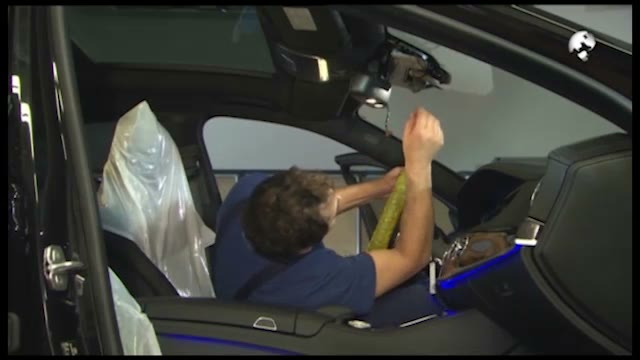

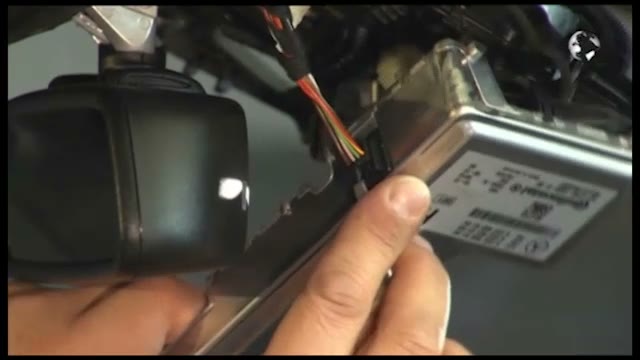

按卡扣方向拆开后视镜区域覆盖，识别摄像头连接器并解除锁止，避免拉扯线束。

三、从风挡支架平稳移出摄像头

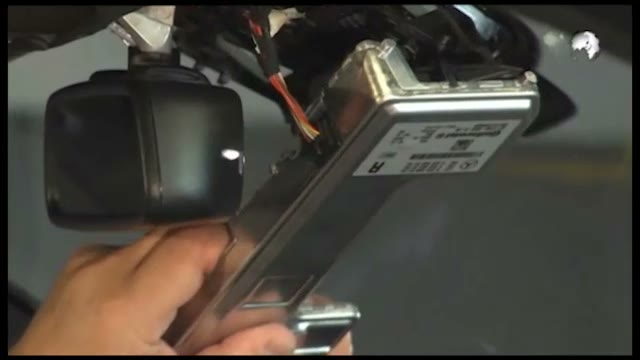

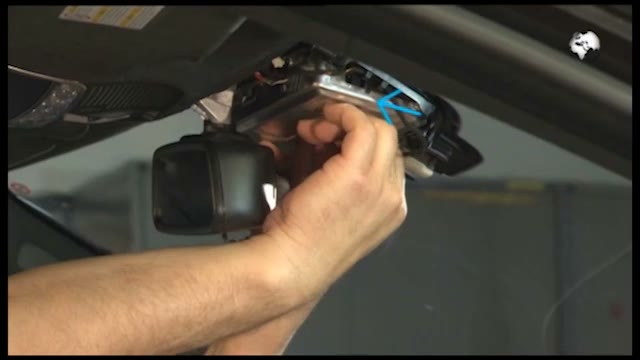

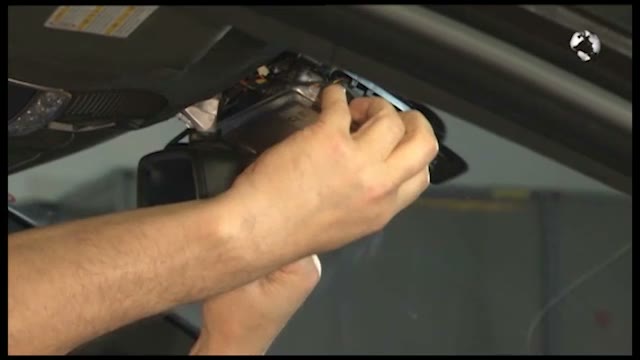

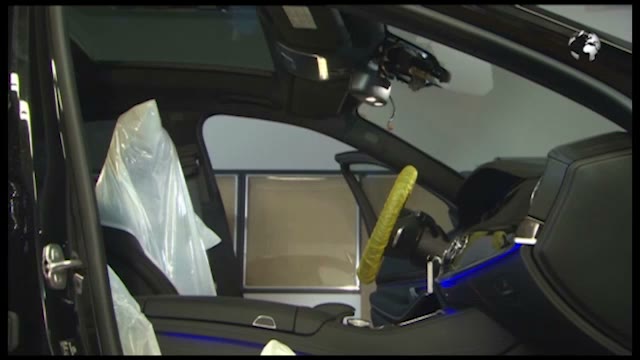

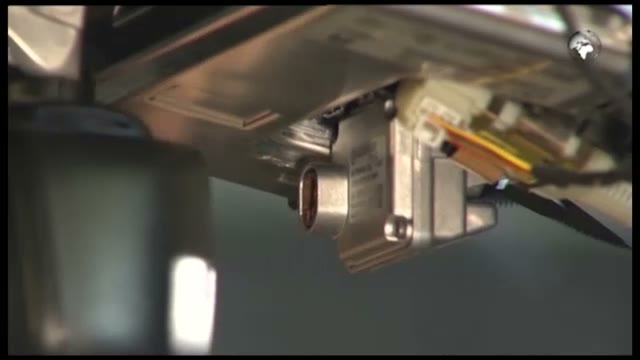

按支架结构释放固定并托住摄像头，检查镜座、定位点及风挡视野区域是否清洁完整。

四、装复后执行诊断和标定判断

将摄像头正确锁入支架并恢复覆盖，读取故障和实际值，按诊断要求完成必要标定。

五、完工检查要点

• 风挡和后视镜饰件得到保护。
• 插头按锁止结构完整释放。
• 支架、镜座和视野区域无异常。
• 诊断及标定要求已经确认。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
