摘要整理奇瑞艾瑞泽7车身电脑(32针+32针+26针+2针)相关端子资料。

整理艾瑞泽7车身电脑(32针+32针+26针+2针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

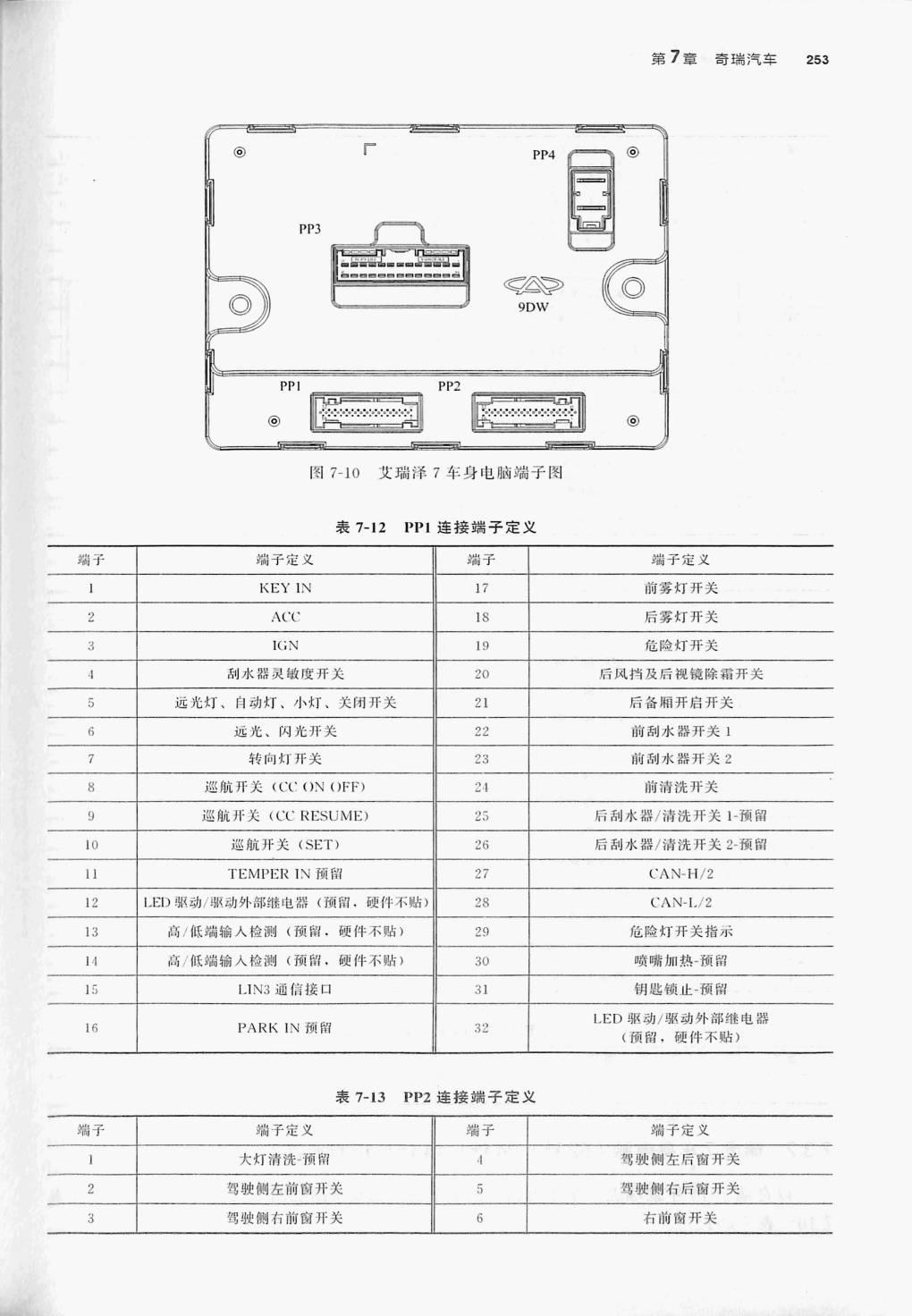

奇瑞艾瑞泽7车身电脑(32针+32针+26针+2针)端子
艾瑞泽7车身电脑(32针+32针+26针+2针) 原始资料第252页

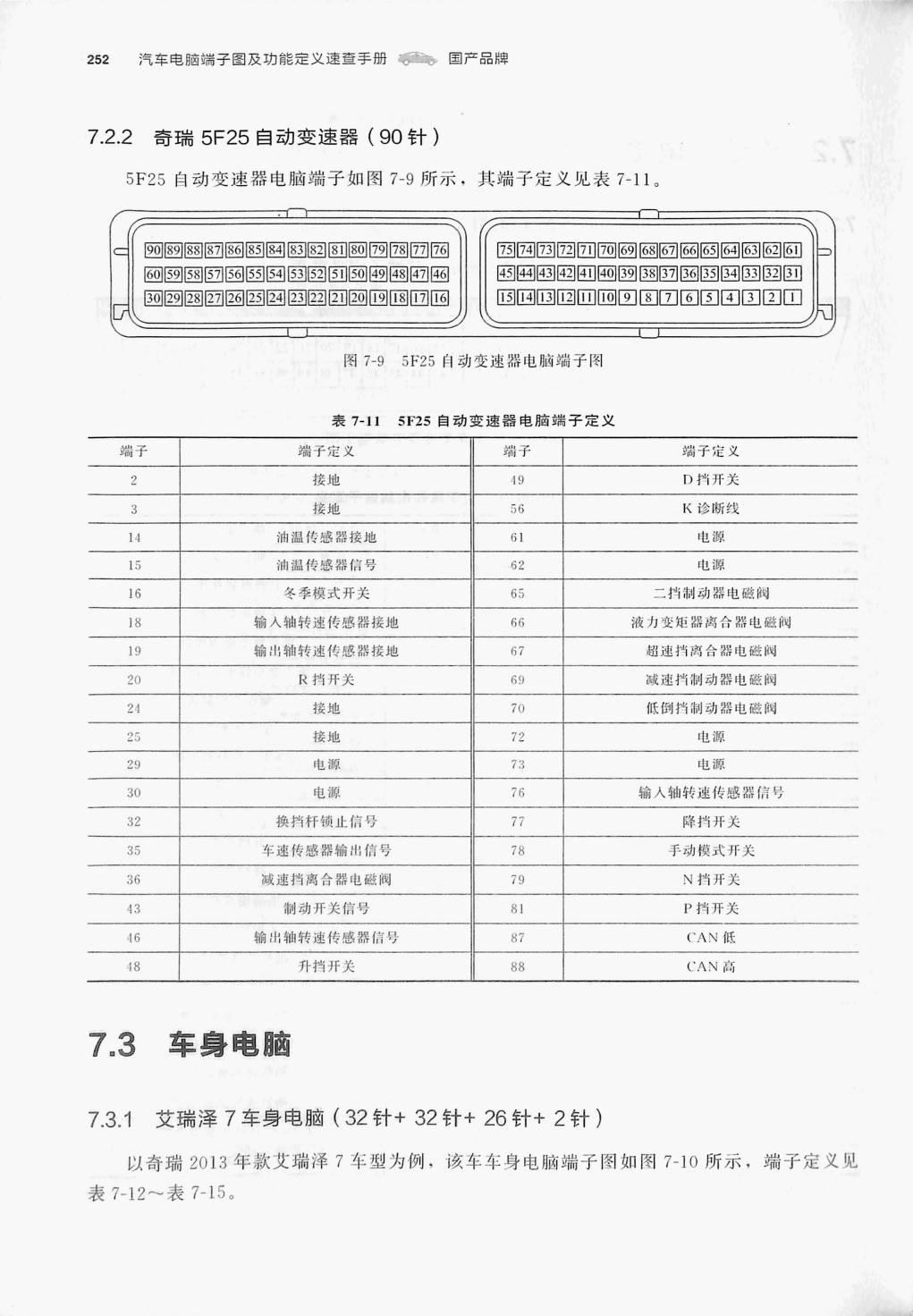

奇瑞艾瑞泽7车身电脑(32针+32针+26针+2针)端子
艾瑞泽7车身电脑(32针+32针+26针+2针) 原始资料第252页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表7-11 5F25自动变速器电脑端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
2 接地 49 D挡开关
3 接地 56 K 诊断线
14 油温传感器接地 61 电源
15 油温传感器信号 62 电源
16 冬季模式开关 65 二挡制动器电磁阀
18 输入轴转速传感器接地 66 液力变矩器离合器电磁阀
19 输出轴转速传感器接地 67 超速挡离合器电磁网
20 R挡开关 69 减速挡制动器电磁阀
24 接地 70 低倒挡制动器电磁阀
25 接地 72 电源
29 电源 73 电源
30 电源 76 输入轴转速传感器信号
32 换挡杆锁止信号 T？ 降挡开关
35 车速传感器输出信号 78 手动模式开关
36 减速挡离合器电磁阀 79 N挡开关
43 制动开关信号 8I P挡开关
46 输出轴转速传感器信号 87 CAN 低
48 升挡开关 88 CAN高

表7-13 PP2连接端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
1 大灯清洗-预留 驾驶侧左后窗开关
2 驾驶侧左前窗开关 5 驾驶侧右后窗开关
3 驾驶侧有前窗开关 6 有前窗开关

表7-12 PP1 连接端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
KEY IN 17 前雾灯开关
2 ACC 18 后雾灯开关
3 IGN 19 危险灯开关
4 刮水器灵敏度开美 20 后风挡及后视镜除箱开关
5 远光灯、自动灯、小灯、关闭开关 21 后备厢开启开关
远光、闪光开关 22 苗刮水器开关1
转向灯开关 23 前刮水器开关2
8 巡航开关《CCON OFF) 24 前清洗开关
9 巡航开头(CC RESUME) 25 后刮水器/清洗开关1-预留
10 巡航开关(SET) 26 后刮水器/清洗开关2-预留
11 TEMPERIN预留 27 CAN-H/2
12 L.ED 驱动/驱动外部继电器(预留、硬件不貼) 28 CAN-L/2
13 高/低端输入检测(预留、硬件不贴) 29 危险灯开关指示
高 低端输入检测(预留，硬件不貼) 30 喷嘴加热-顼留
15 LIN3迪信接口 31 钥匙锁止-预留
LED 驱动/驱动外部维电器
16 PARKIN 预留 32
(预留，硬件不贴)

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
