奔驰S级W221乘员保护系统

奔驰S级W221的乘员保护系统根据碰撞信号、座椅占用和安全带状态控制气囊与拉紧器，部分车型还配有PRE-SAFE预防性保护。所有测量和拆装必须遵守对应车型的断电与安全规定。

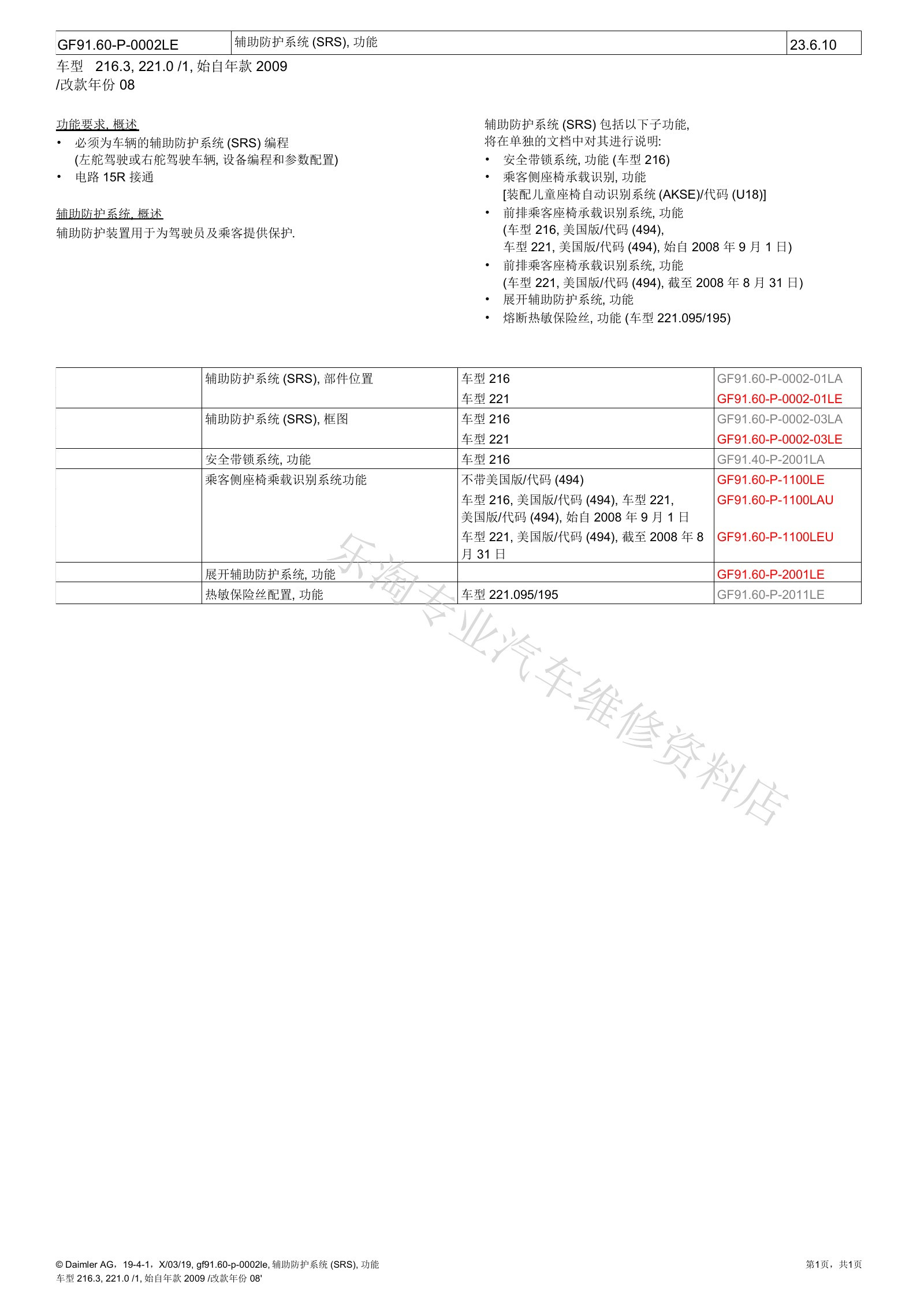

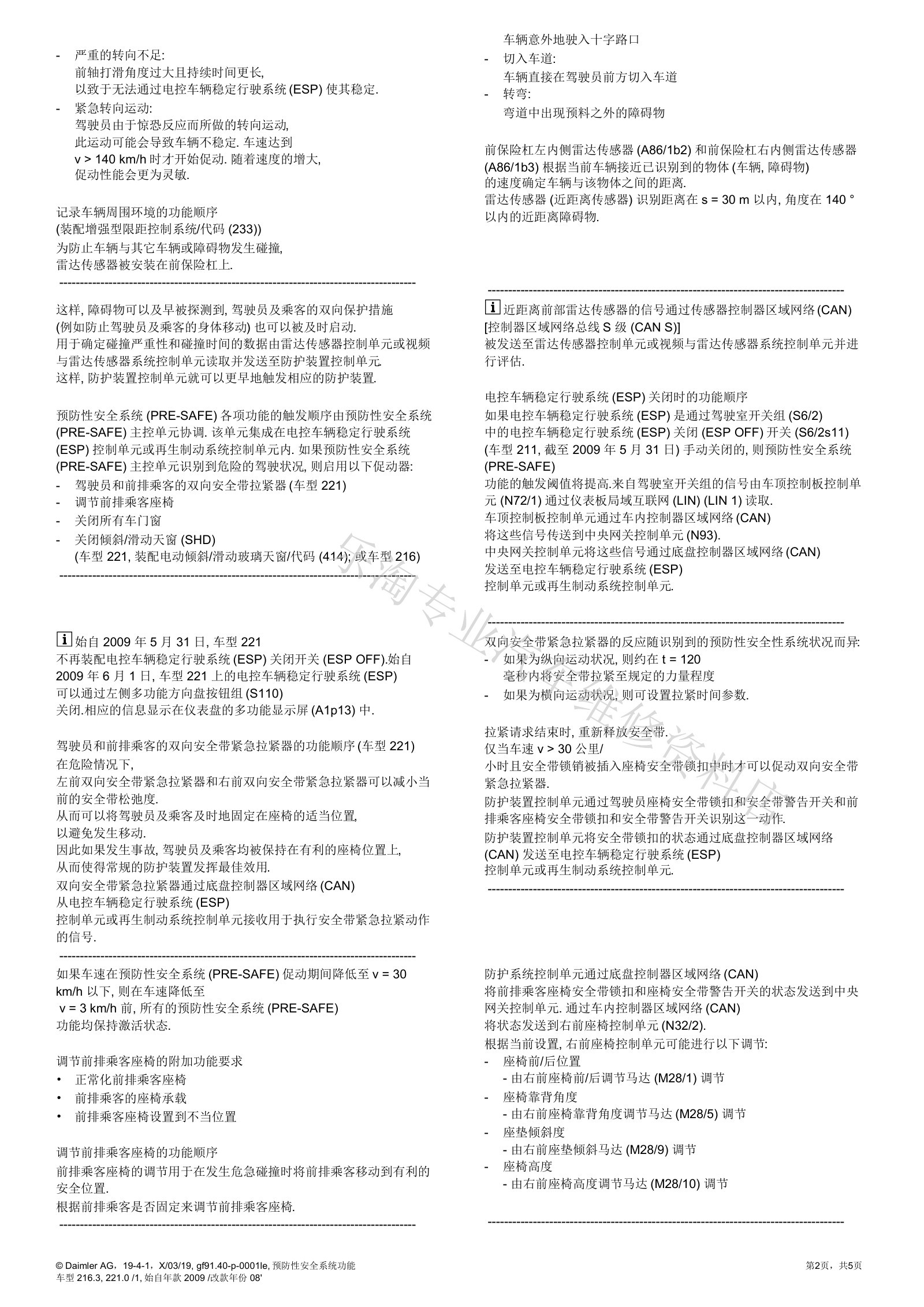

一、辅助防护系统：系统功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

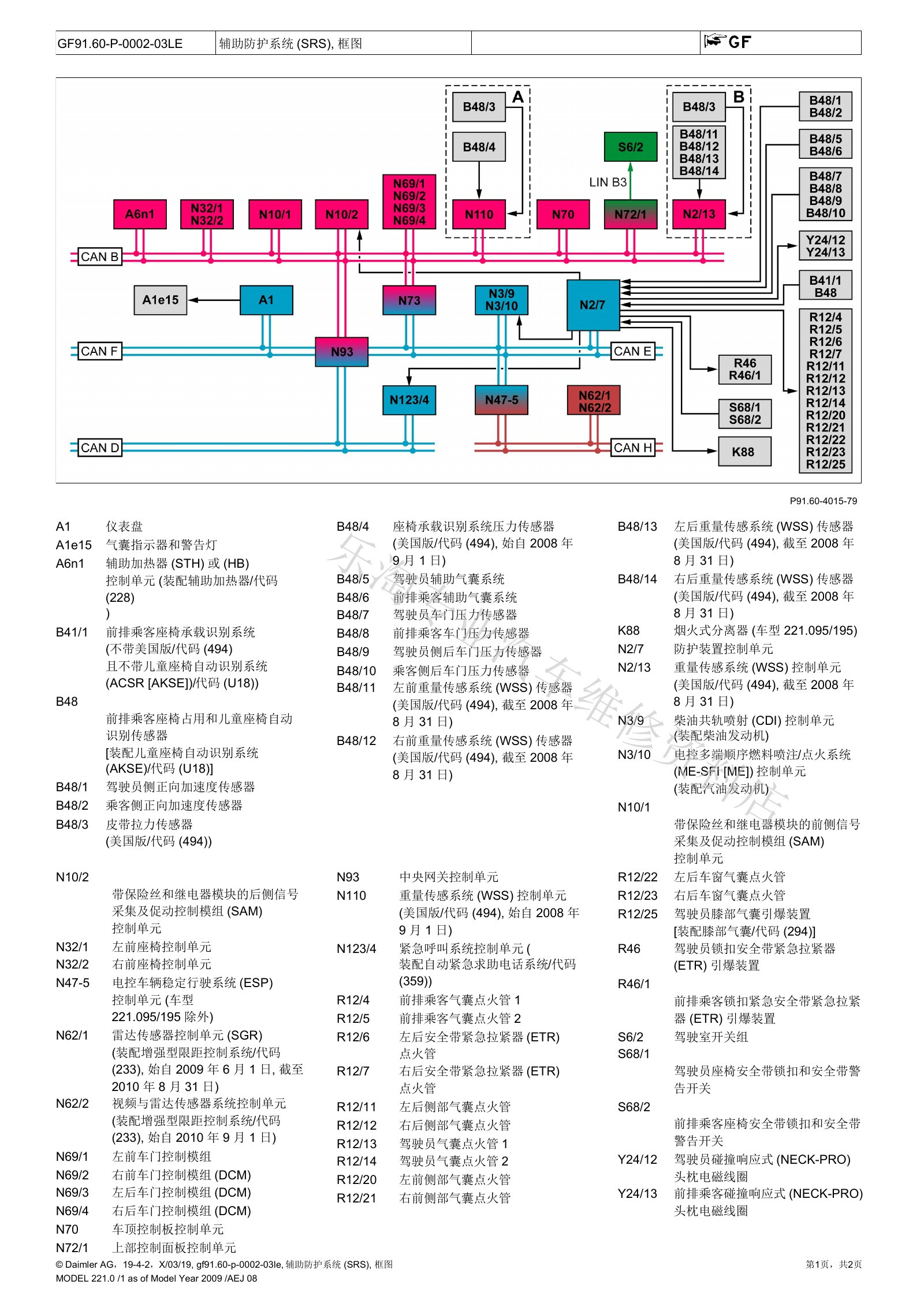

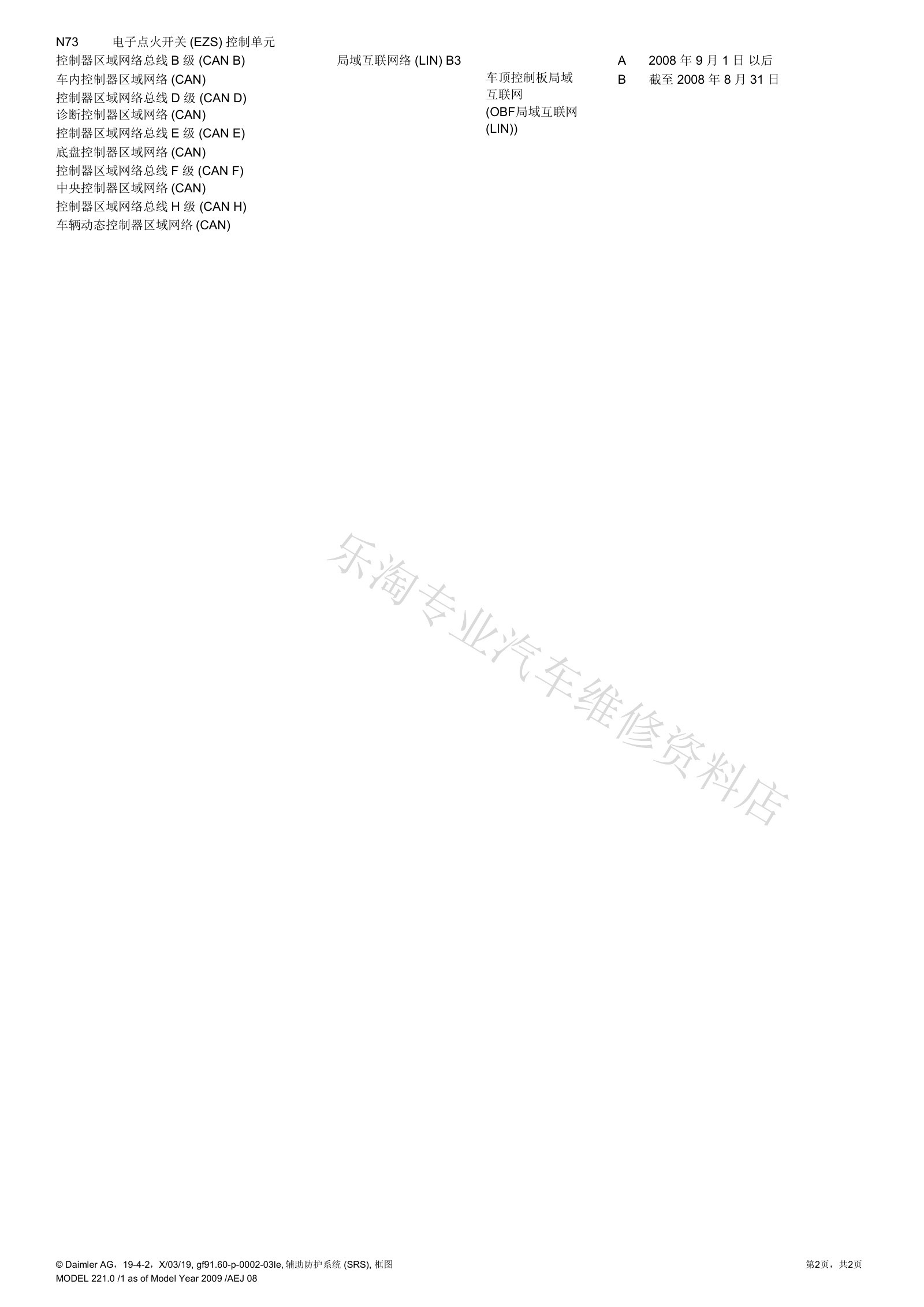

二、辅助防护系统：系统框图

图中标出了参与控制的单元、网络分区和主要信号路径，可用于确定通信与控制关系。

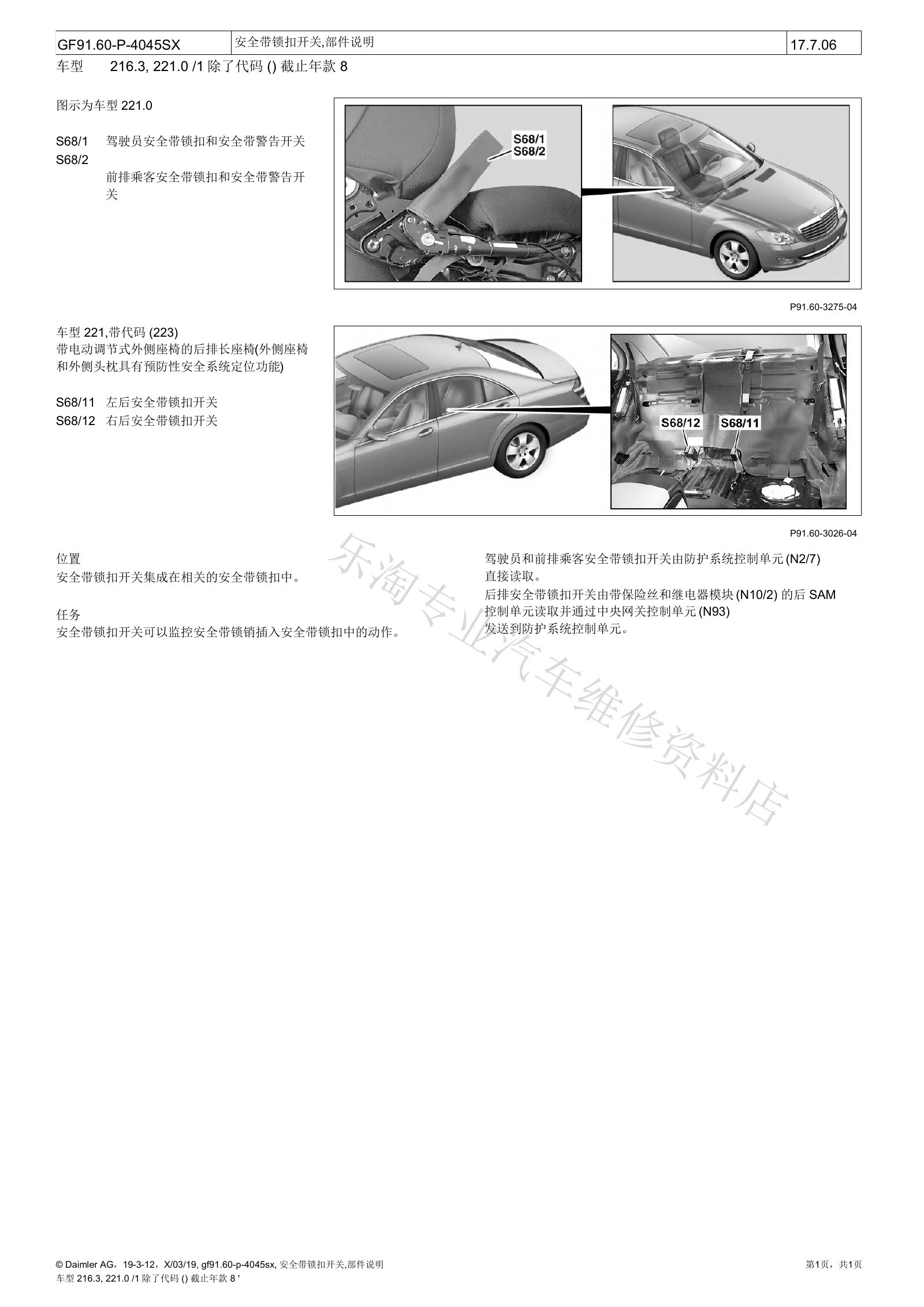

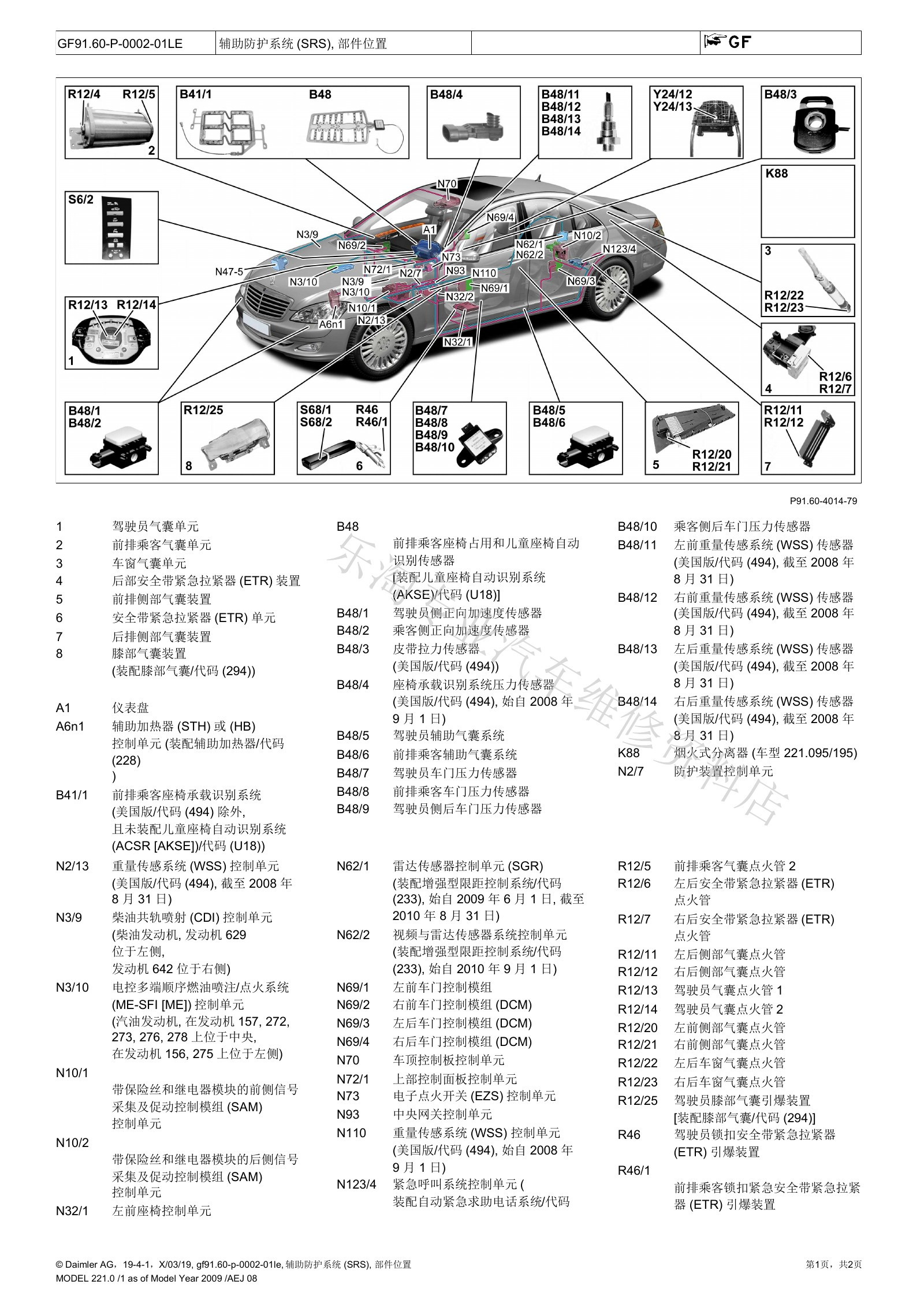

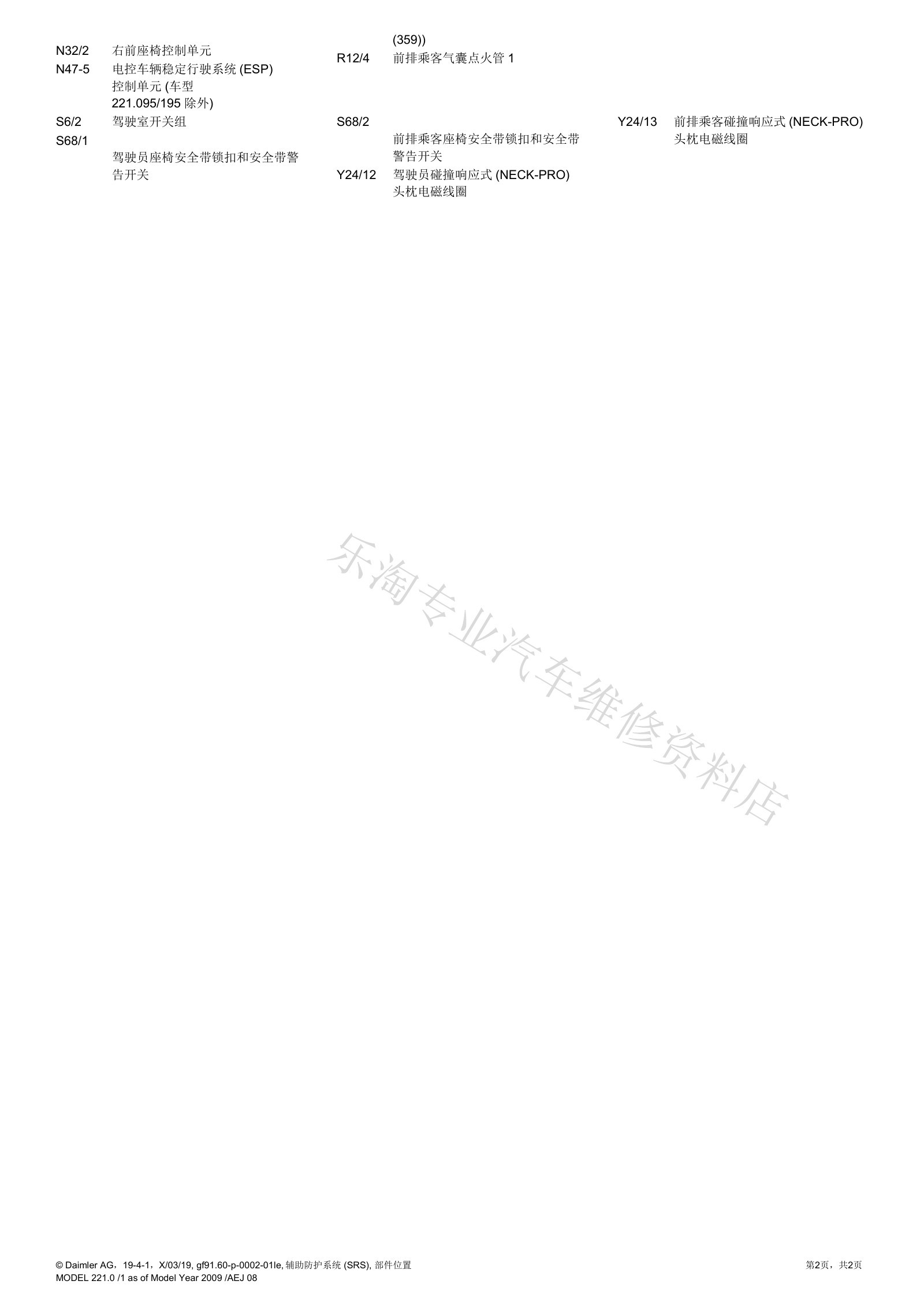

三、辅助防护系统：部件位置

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

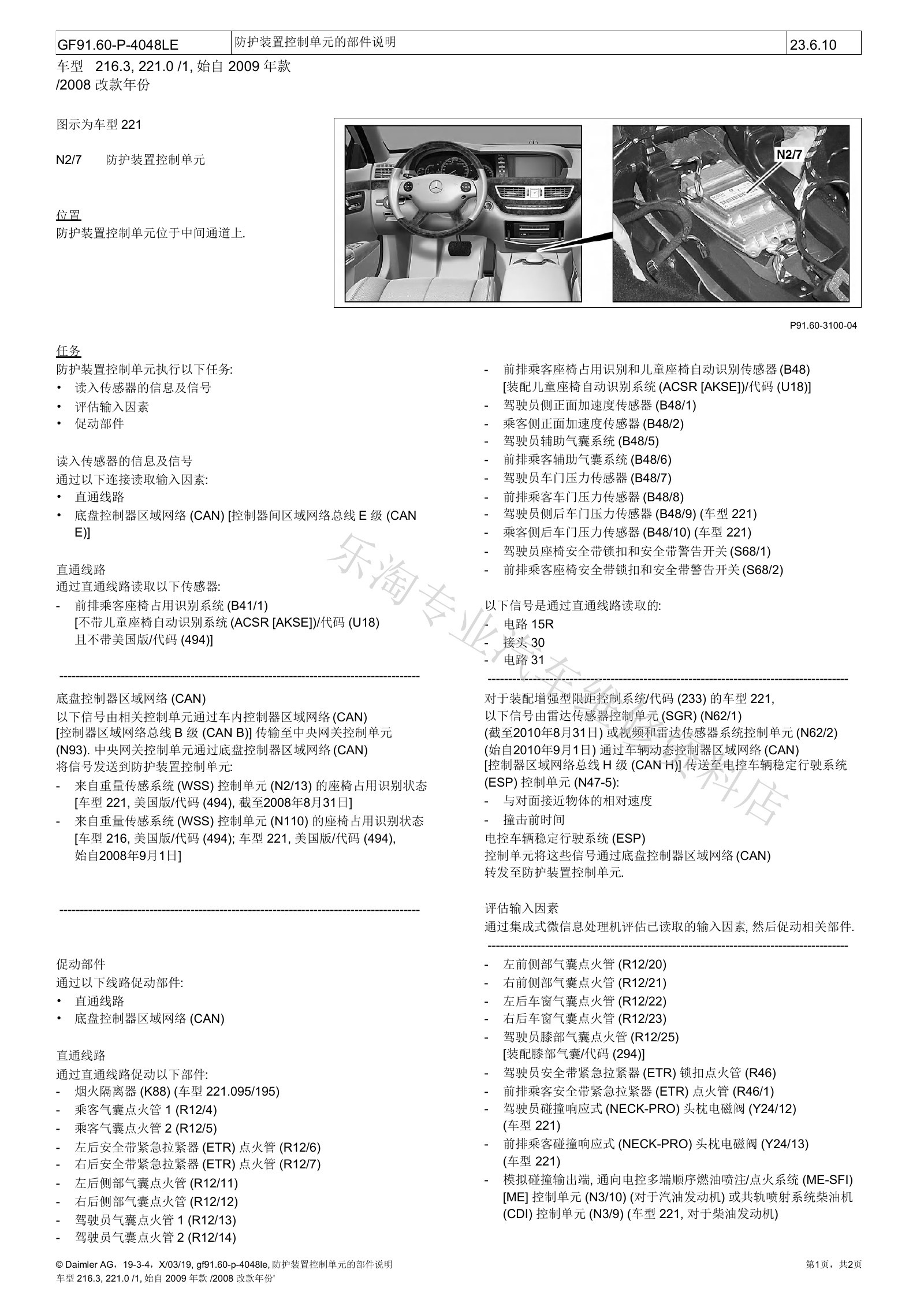

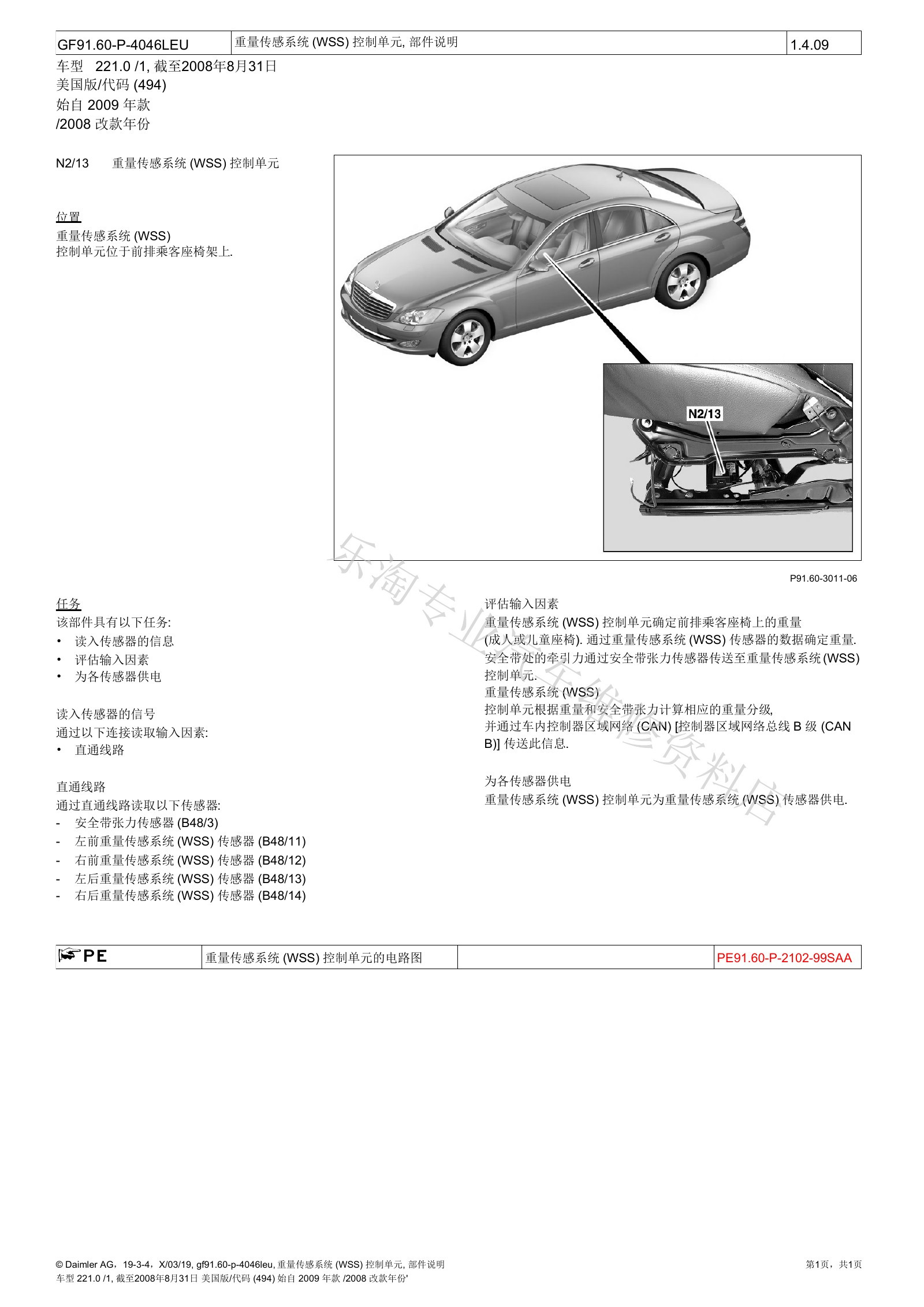

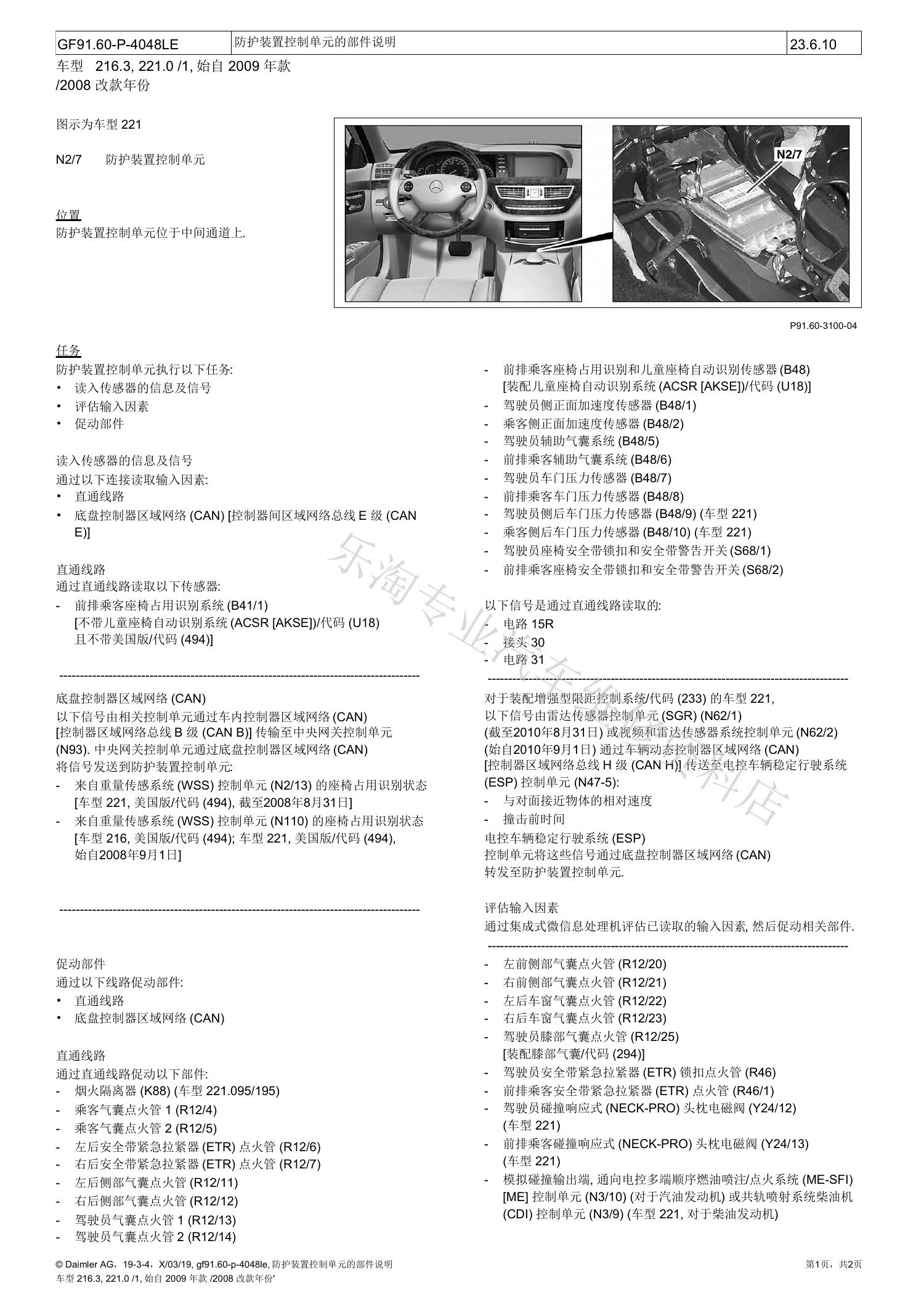

四、防护装置控制单元：部件说明

该部分列出了主要部件、安装位置、连接关系和适用配置，可用于部件识别与线路检查。

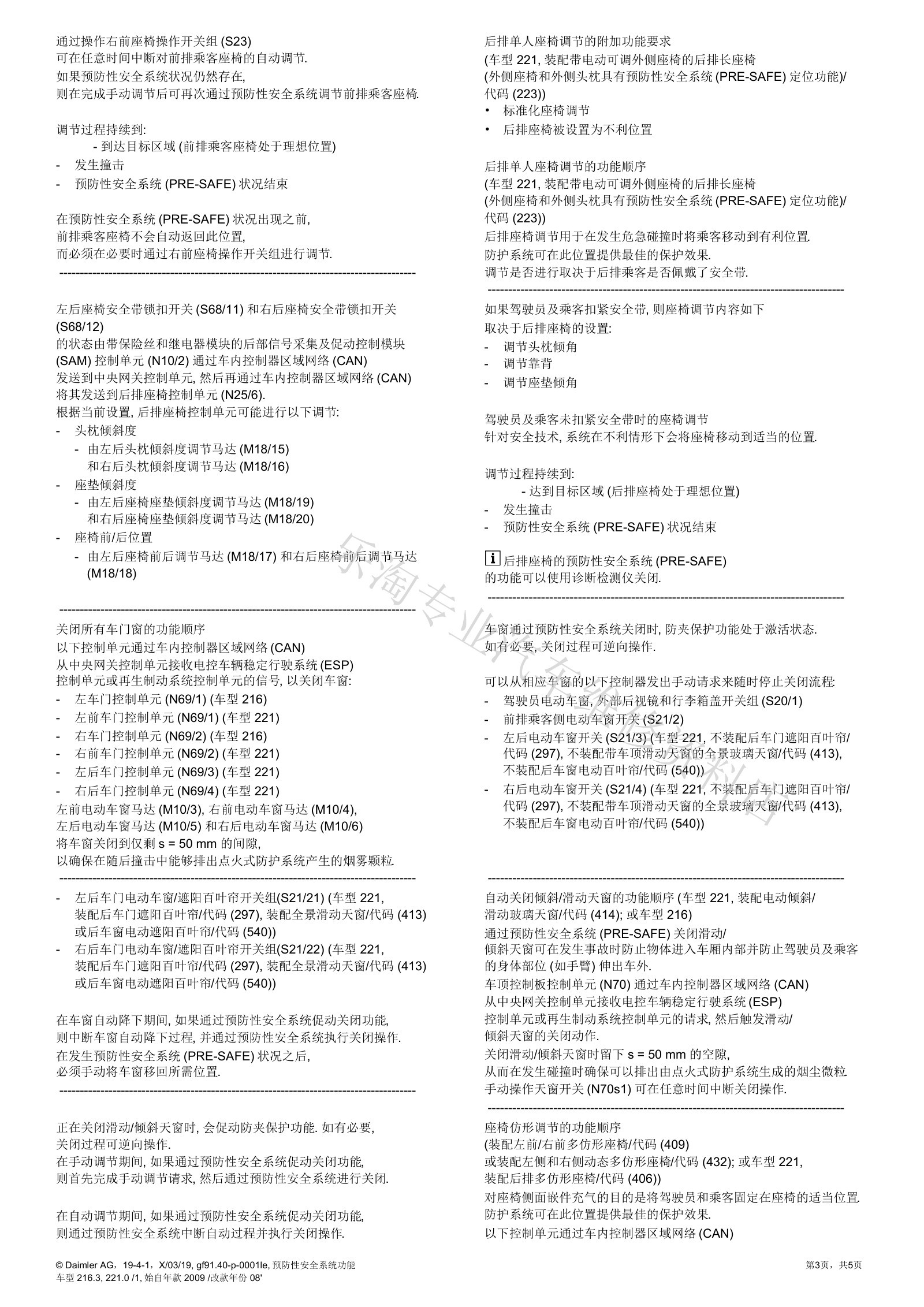

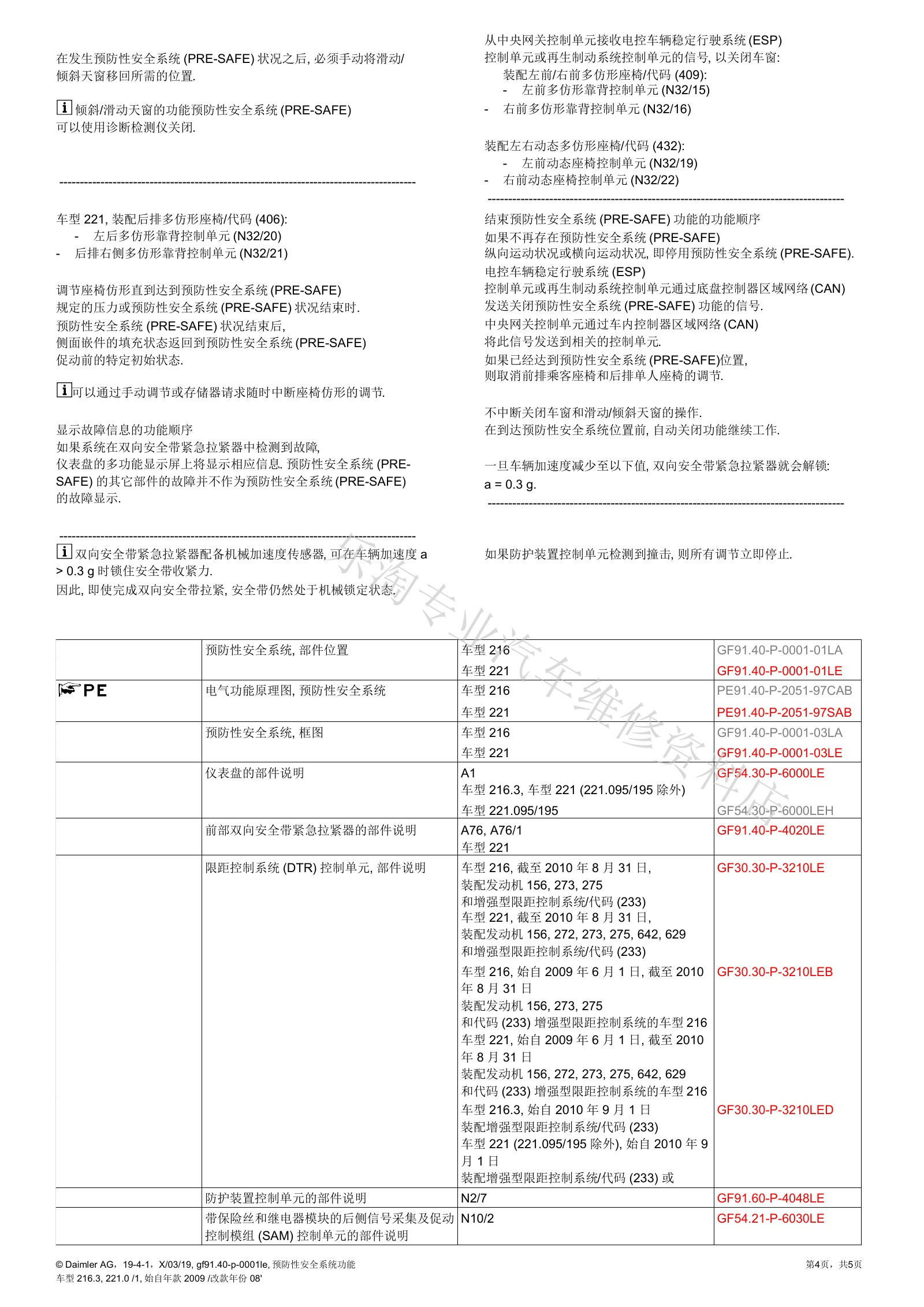

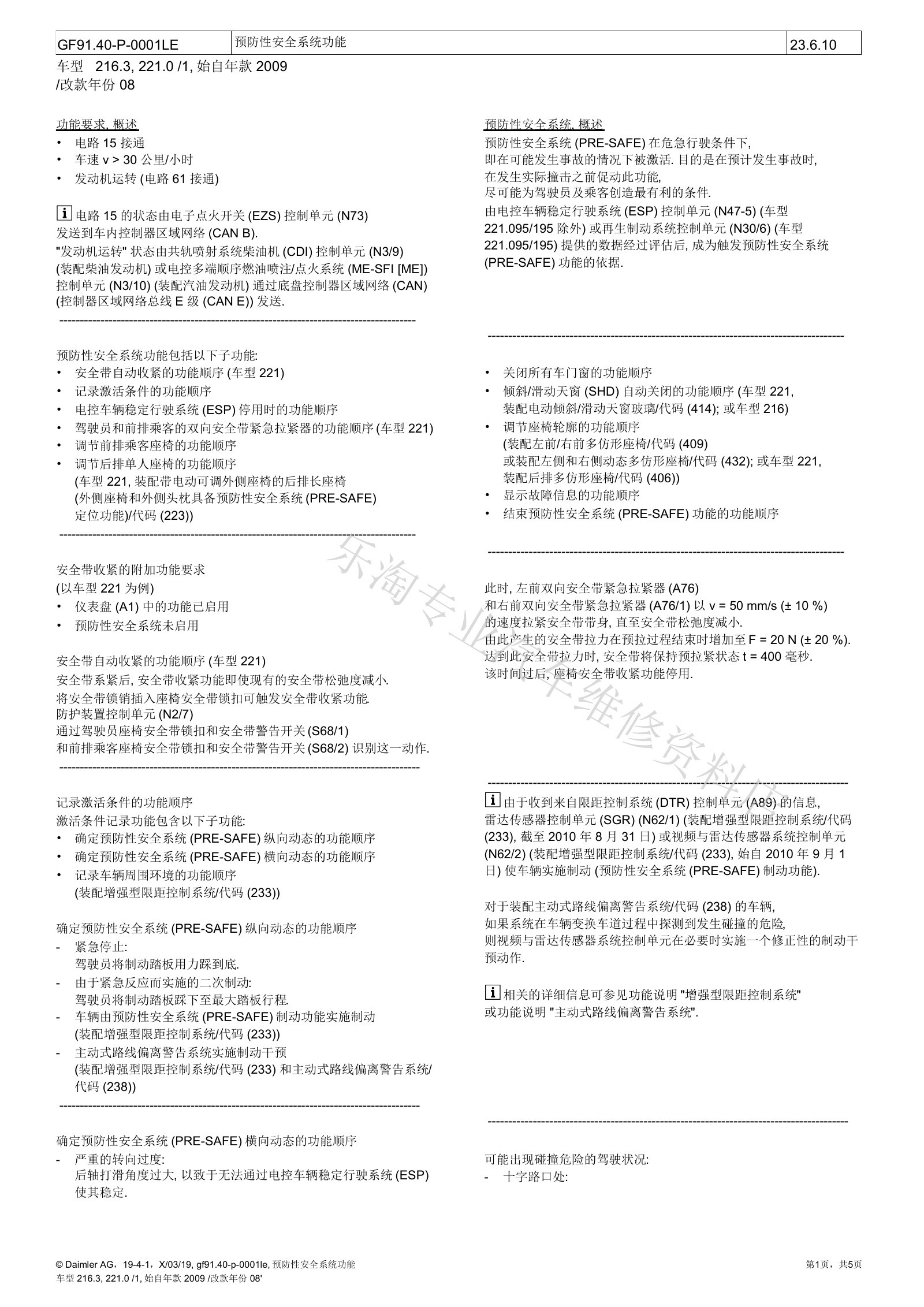

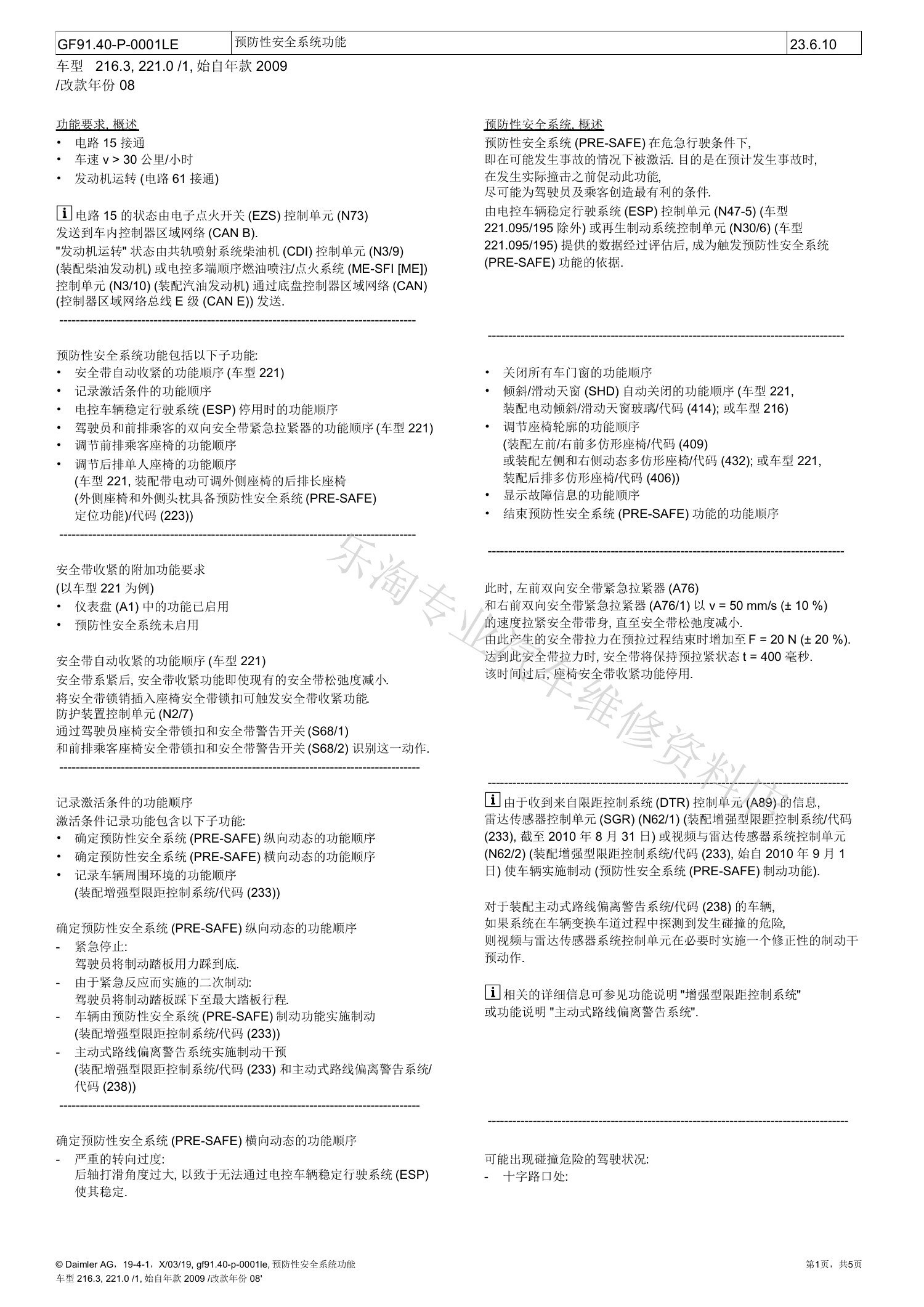

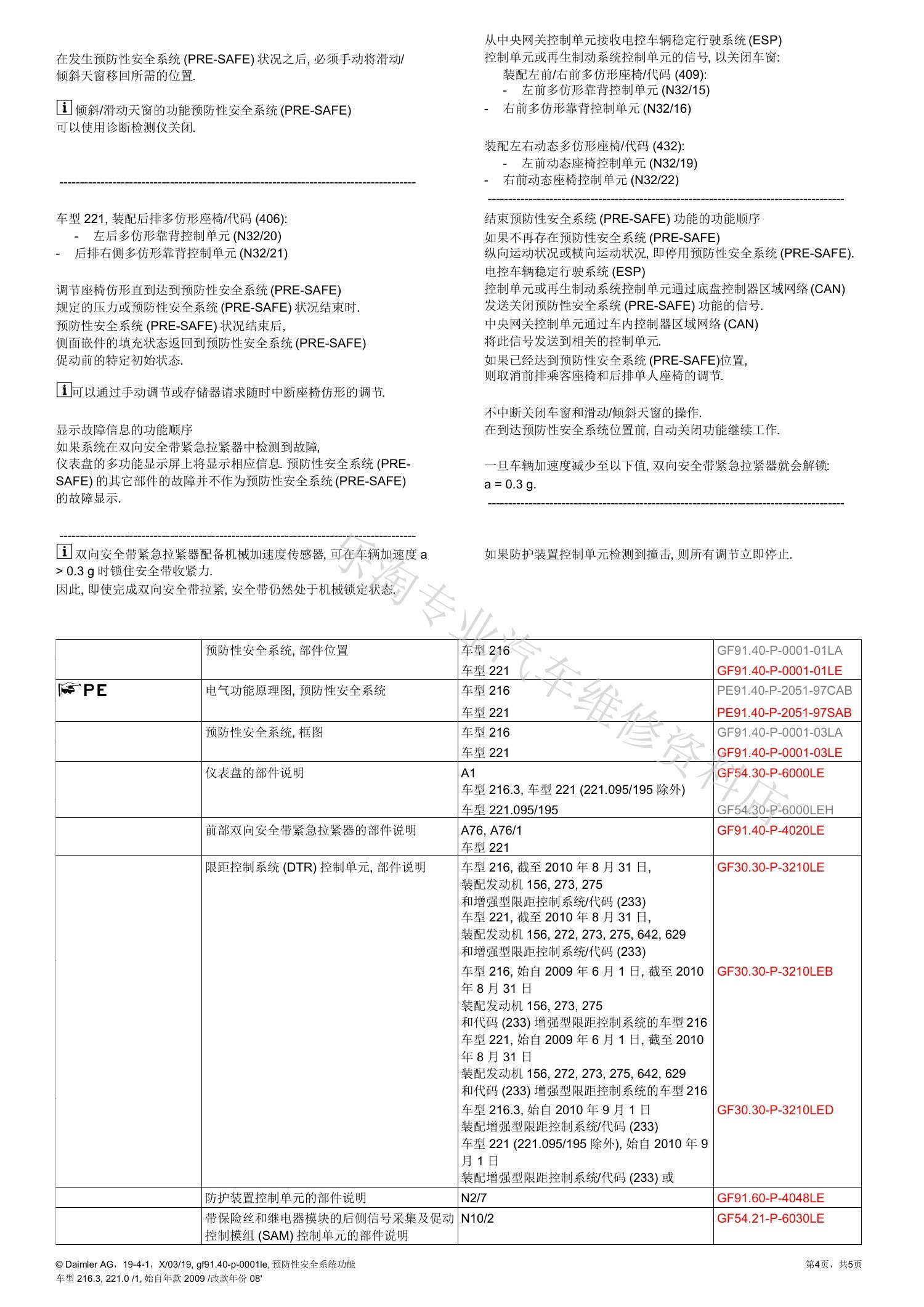

五、预防安全系统：系统功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

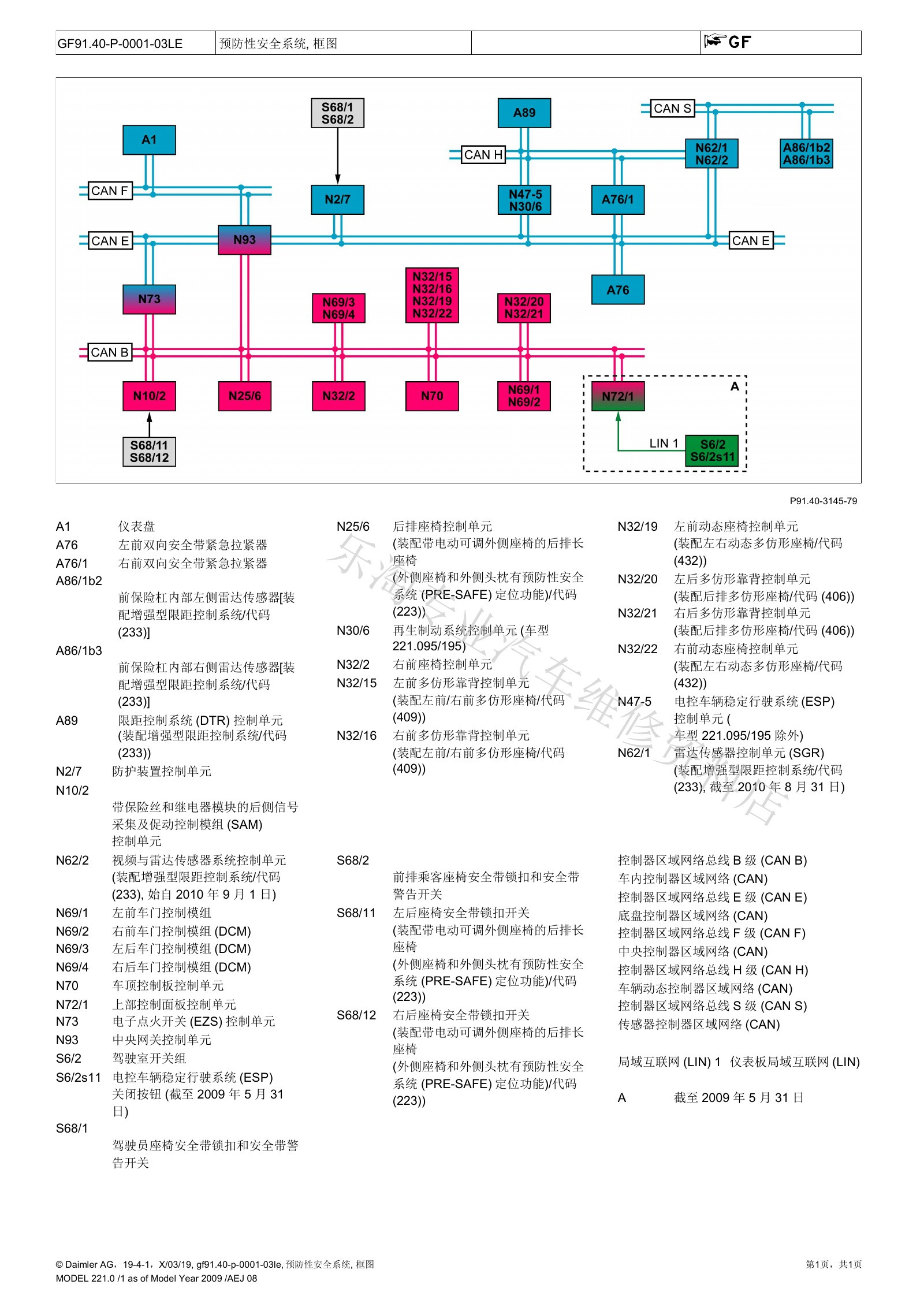

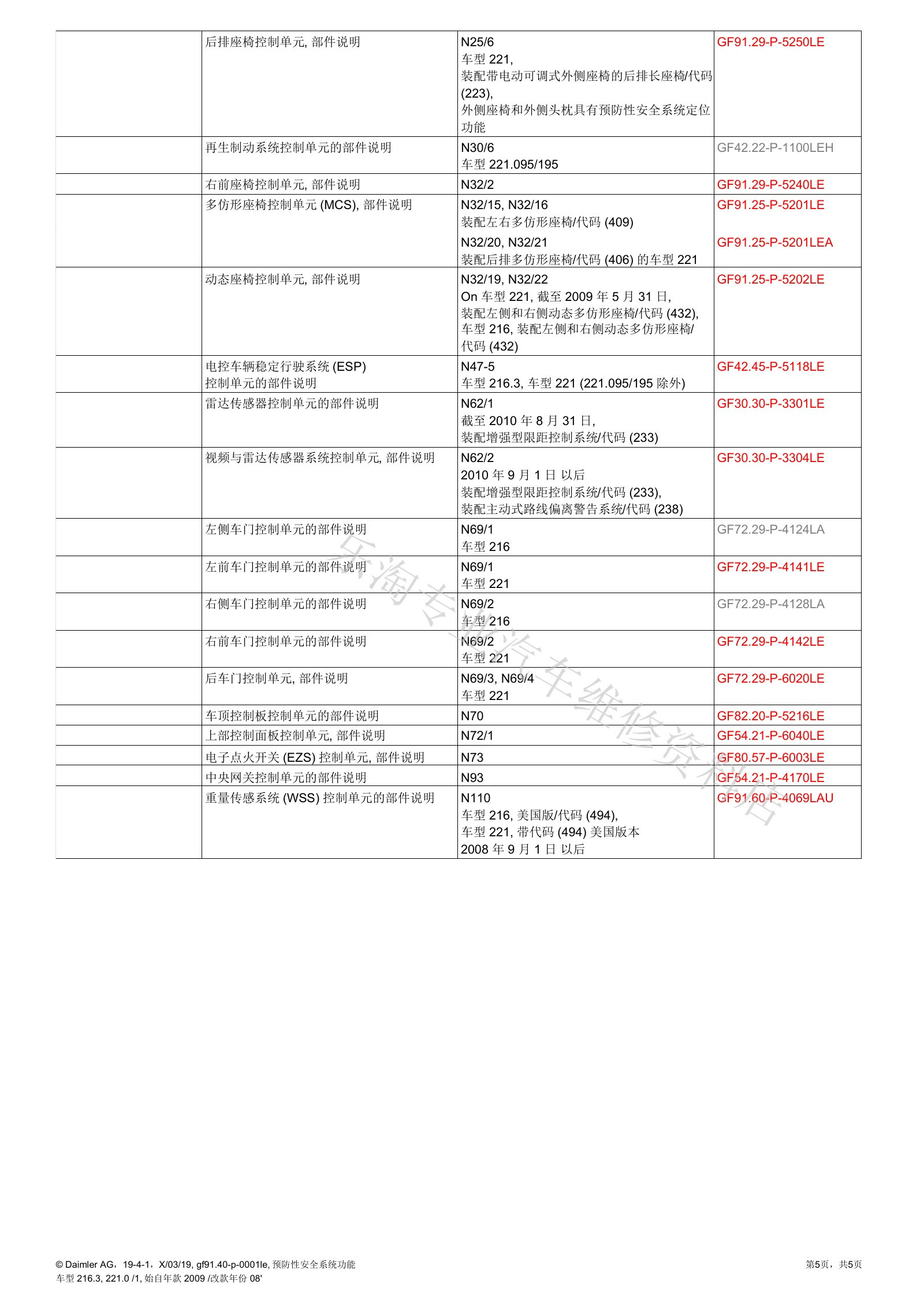

六、预防安全系统：系统框图

图中标出了参与控制的单元、网络分区和主要信号路径，可用于确定通信与控制关系。

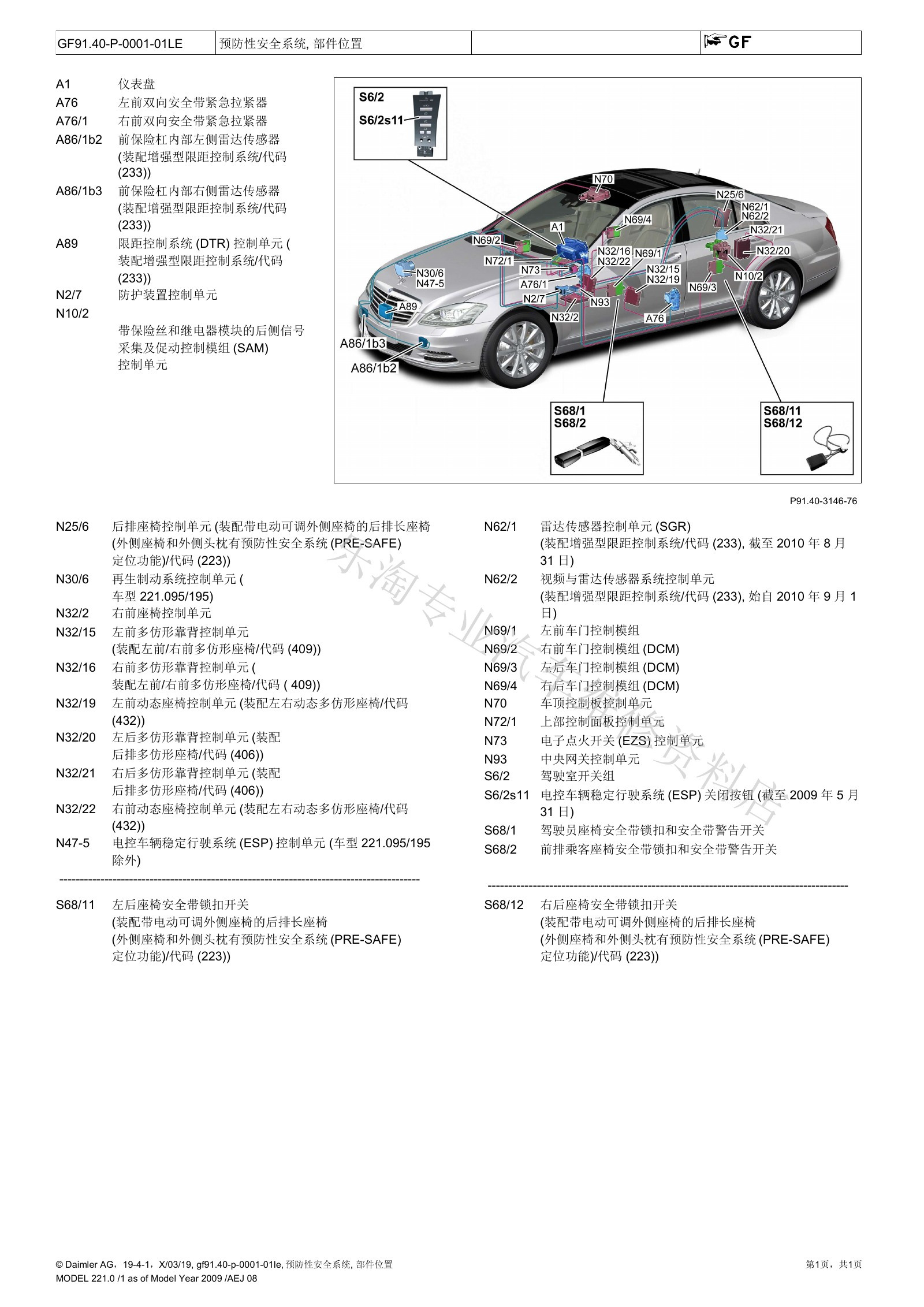

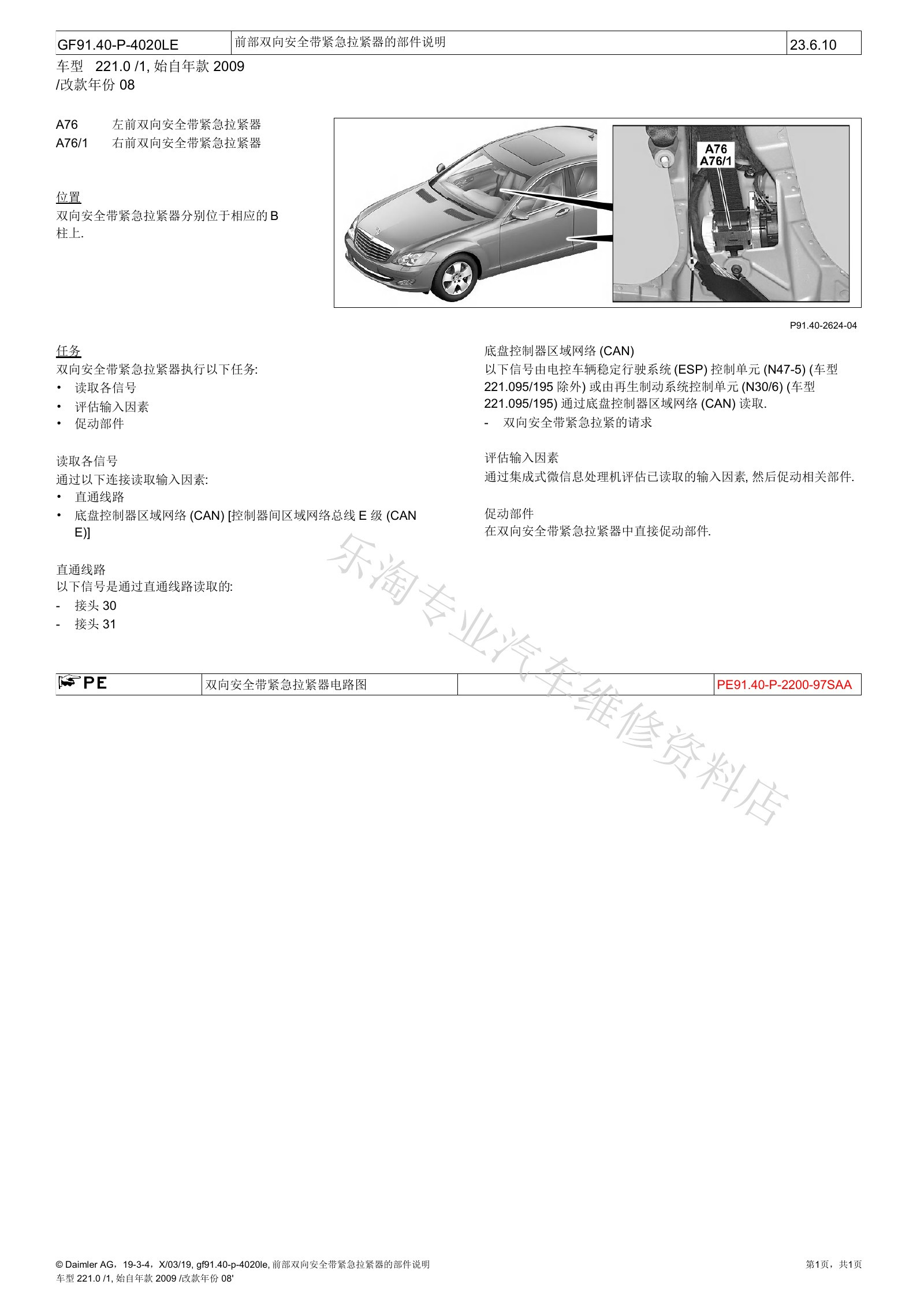

七、预防安全系统：部件位置

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

八、诊断使用要点

• 核对VIN、车型代码、生产日期和车辆装备。
• 先理解系统功能与允许条件，再查部件位置和线路关系。
• 结合故障码、冻结帧、规定值、实际值和实车测量。
• 涉及安全、高压、燃油、制动或转向系统时遵守厂家安全流程。
