2024+ 特斯拉 Model 3 前悬架结构识读：连接点、螺栓版本与检查边界

前悬架上的稳定杆连杆、转向横拉杆和控制臂承担不同连接作用。本页将原扭矩检查教程改为结构识读，不提供举升、加载、复紧或合格判定步骤。

一、先分清所说的是哪一处连接

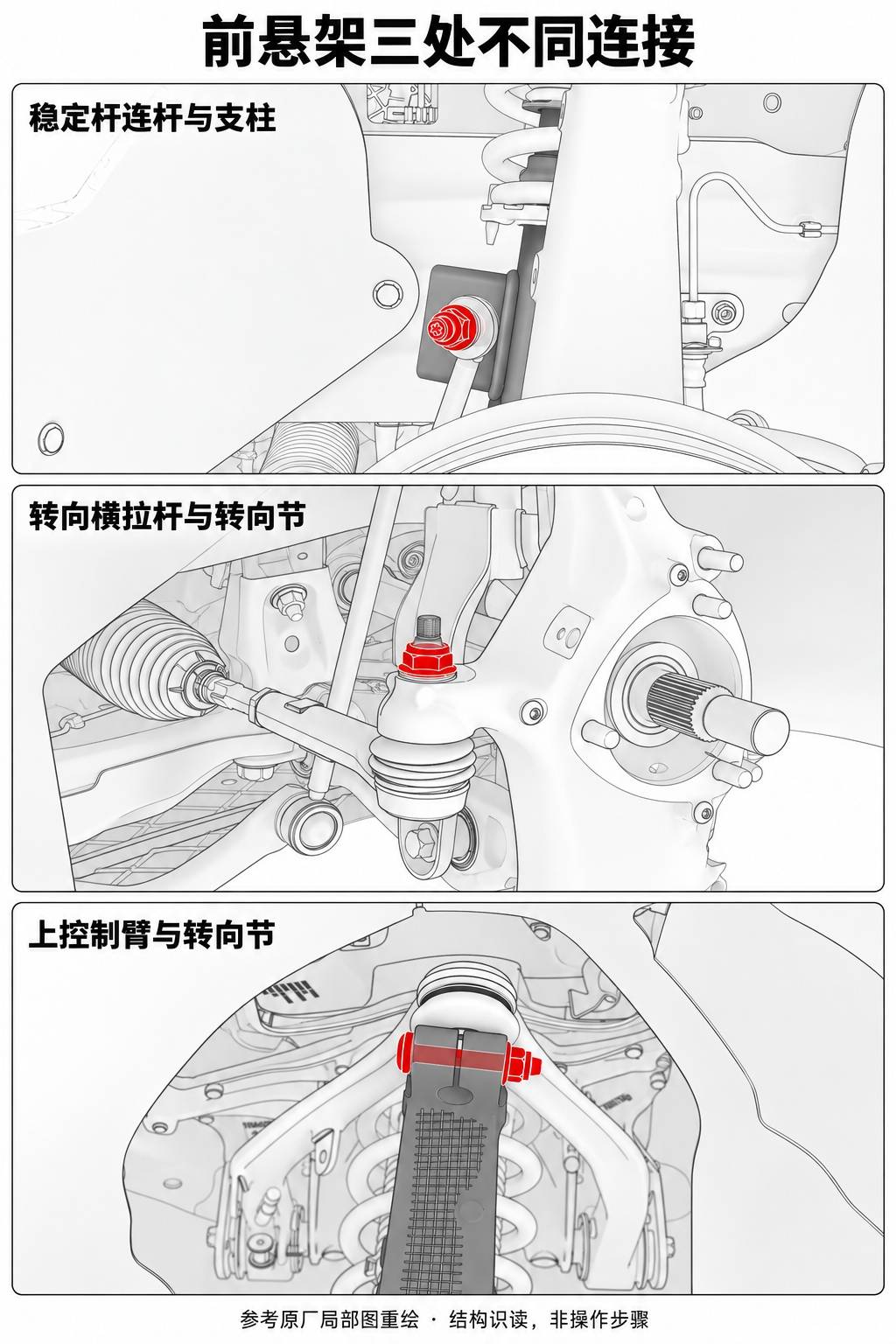

第一幅为稳定杆连杆与支柱的连接，第二幅为转向横拉杆球头与转向节的连接，第三幅为上控制臂球头所在的夹紧连接。红色只标识原图关注的连接位置，不表示应该松开或紧固。

二、内端、外端与支柱下端不可合并

下部连杆连接副车架的一端，与连接转向节的一端并非同一紧固对象。支柱连接下控制臂的位置也不能套用上图的支柱—稳定杆连杆要求。只记住“前悬架螺母”容易把不同部位混在一起。

三、螺栓外观不能替代零件版本

所引原厂条目特别提到两种难以目视区分、要求不同的下横向连杆紧固件，还引用额外技术资料解释剩余扭矩处理。本页不在该资料尚未核定时自行选择复紧或更换分支，不据此提供参数总表、转角判断及行驶高度操作图。

四、左右重复引用不等于完整检查清单

原条目右侧重复步骤的引用没有逐项覆盖前面的全部左侧项目，本文不自行补成一套声称完整的流程。记号笔标记也不能单独证明螺纹、零件版本、载荷姿态及扭矩都正确。维修验收须依据明确有效的适用程序。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《悬架 - 前（检查扭矩） (Test/Adjust)》及英文版《Suspension - Front (Check Torque) (Test/Adjust)》；主 GUID：GUID-BAED3184-5767-443E-9088-B1B41A6D45E2。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：前悬架连接点及紧固件版本不能仅凭螺栓外观决定；原厂另引技术资料说明不同版本和剩余扭矩处理。本文不给出未经该资料确认的复紧分支。

原厂主程序直接引用且与本页边界相关的入口：举升车辆 - 双柱举升机——承载条件须按独立程序核对。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
