整理长城魏派 VV7s/VV7c车身电脑(72针+72针+16针+16针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

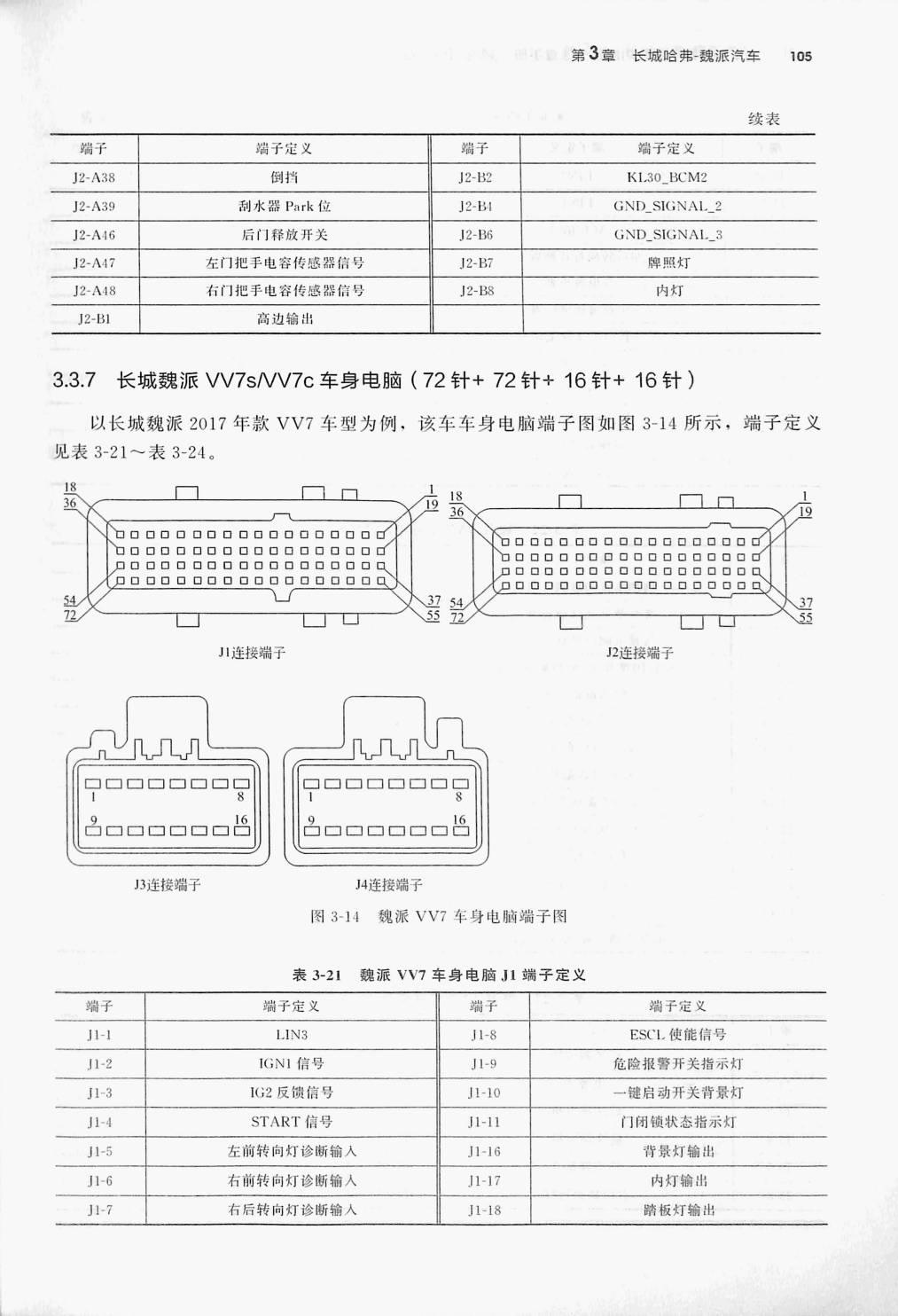

表3-21 魏派 VV7 车身电脑J1端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 端子 | 端于定义 |
| 11-1 | LIN3 | J1-8 | ESCI. 使能信号 |
| J-2 | IGN1 信号 | J1-9 | 危险报警开关指示灯 |
| J1-3 | I62 反馈信号 | J1-10. | 一键启动开关背最灯 |
| J1-4 | START 信号 | JL-11 | 门团锁状态指示灯 |
| J1-5 | 左前转向灯诊断输入 | J1-16 | 背景灯输出 |
| J1-6 | 右前转向灯诊断输入 | J1-17 | 内灯输出 |
| J1-7 | 右后转向灯诊断输入 | 11-18 | 躋板灯输出 |

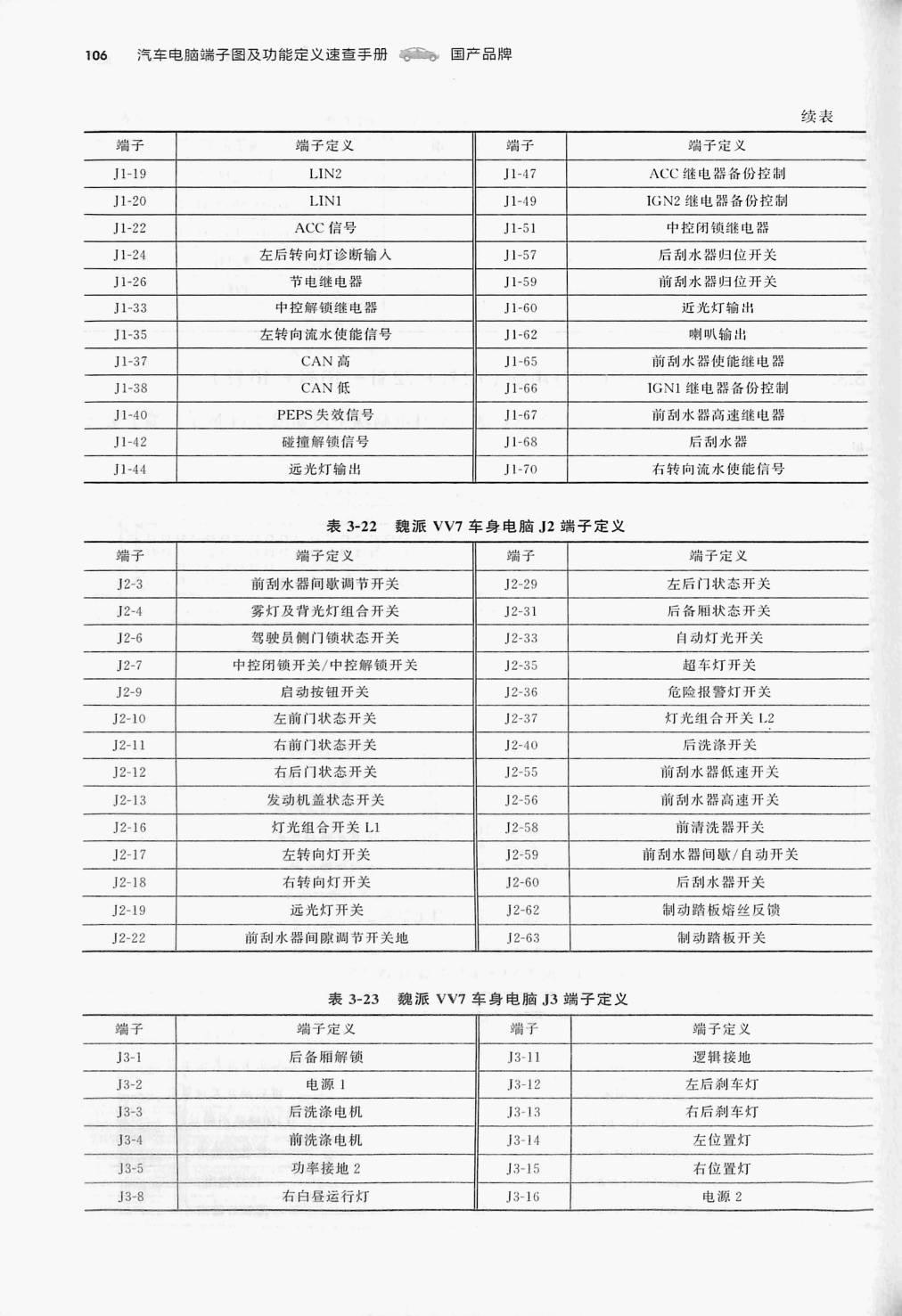

表 3-22 魏派VV7车身电脑J2端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| J2-3 | 前刮水器间歌调节开关 | J2-29 | 左后门状态开关 |
| 12-4 | 雾灯及背光灯组合开关 | J2-31 | 后备厢状态开关 |
| J2-6 | 驾驶员侧门锁状态开关 | J2-33 | 自动灯光开关 |
| 12-7 | 中控闭锁开关/中控解锁开关 | J2-35 | 超车灯开关 |
| J2-9 | 启动按钮开关 | J2-36 | 危险报警灯开关 |
| J2-10 | 左前门状态开关 | 12-37 | 灯光组合开关1.2 |
| J2-11 | 右前门状态开关 | J2-40| | 后洗涤开关 |
| J2-12 | 右后门状态开关 | J2-55 | 前刮水器低速开关 |
| J2-13 | 发动机盖状态开关 | J2-56 | 前刮水器高速开关 |
| J2-16 | 灯光组合开关LI | 12-58 | 前清洗器开关 |
| J2-17 | 左转向灯开关 | J2-59 | 前刮水器回歇/自动开关 |
| J2-18 | 右转向灯开关 | 12-60 | 后刮水器开关 |
| J2-19. | 远光灯开关 | J2-62 | 制动踏板熔丝反馈 |
| J2-22 | 前刮水器间隙调节开关地 | J2-63. | 制动踏板开关 |
表3-23 魏派 VV7车身电脑J3端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 13-1 | 后备厢解锁 | 13-11 | 逻辑接地 |
| 13-2 | 电源1 | 13-12 | 左后刹车灯 |
| J3-3 | 后洗涤电机 | J3-13 | 右后刹车灯 |
| J3-4 | 前洗涤电机 | J3-14 | 左位置灯 |
| J3-5 | 功率接地2 | J3-15 | 右位置灯 |
| J3-8 | 右白昼运行灯 | J3-16 | 电源2 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
