整理长城哈弗 H6运动蓝标版车身电脑(48针+8针+48针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

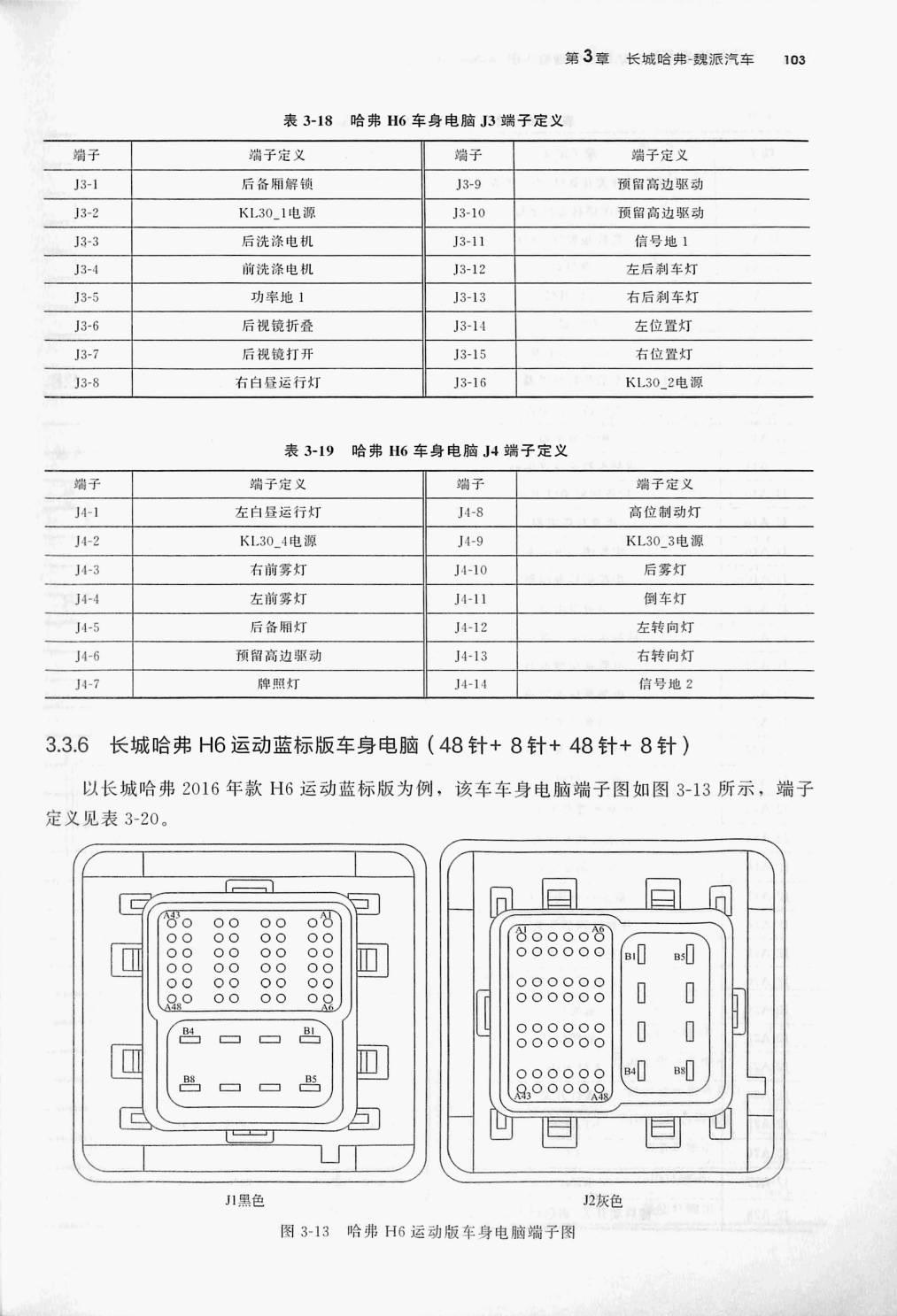

表3-18 哈弗 H6 车身电脑J3 端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| J3-1 | 后备厢解锁 | J3-9 | 预留高边驱动 |
| J3-2 | KL.30_1电源 | J3-10 | 预留高边驱动 |
| 13-3 | 后洗涤电机 | J3-11 | 信号地1 |
| J3-4 | 前洗涤电机 | J3-12 | 左后刹车灯 |
| J3-5 | 功率地1 | J3-13 | 右后刹车灯 |
| 13-6 | 后视镜折叠 | J3-14 | 左位置灯 |
| 13-7 | 后祝镜打开 | J3-15 | 右位置灯 |
| J3-8 | 有白昼运行灯 | J3-16 | KL-30_2电源 |
表3-19 哈弗 H6 车身电脑J4端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端于 | 𧒄子定义 | 𧒄子 | 端于定义 |
| J4-1 | 左白昼运行灯 | J4-8 | 高位制动灯 |
| J4-2 | K1.30_4电源 | J4-9 | KL.30_3电源 |
| 14-3 | 右前雾灯 | J4-10| | 后雾灯 |
| J4-4 | 左前雾灯 | J4-11 | 倒车灯 |
| J1-5 | 后备厢灯 | J4-12 | 左转向灯 |
| J4-6 | 预留高边驱动 | J4-13 | 右转向灯 |
| J-7 | 牌照灯 | J4-14 | 信号地2 |

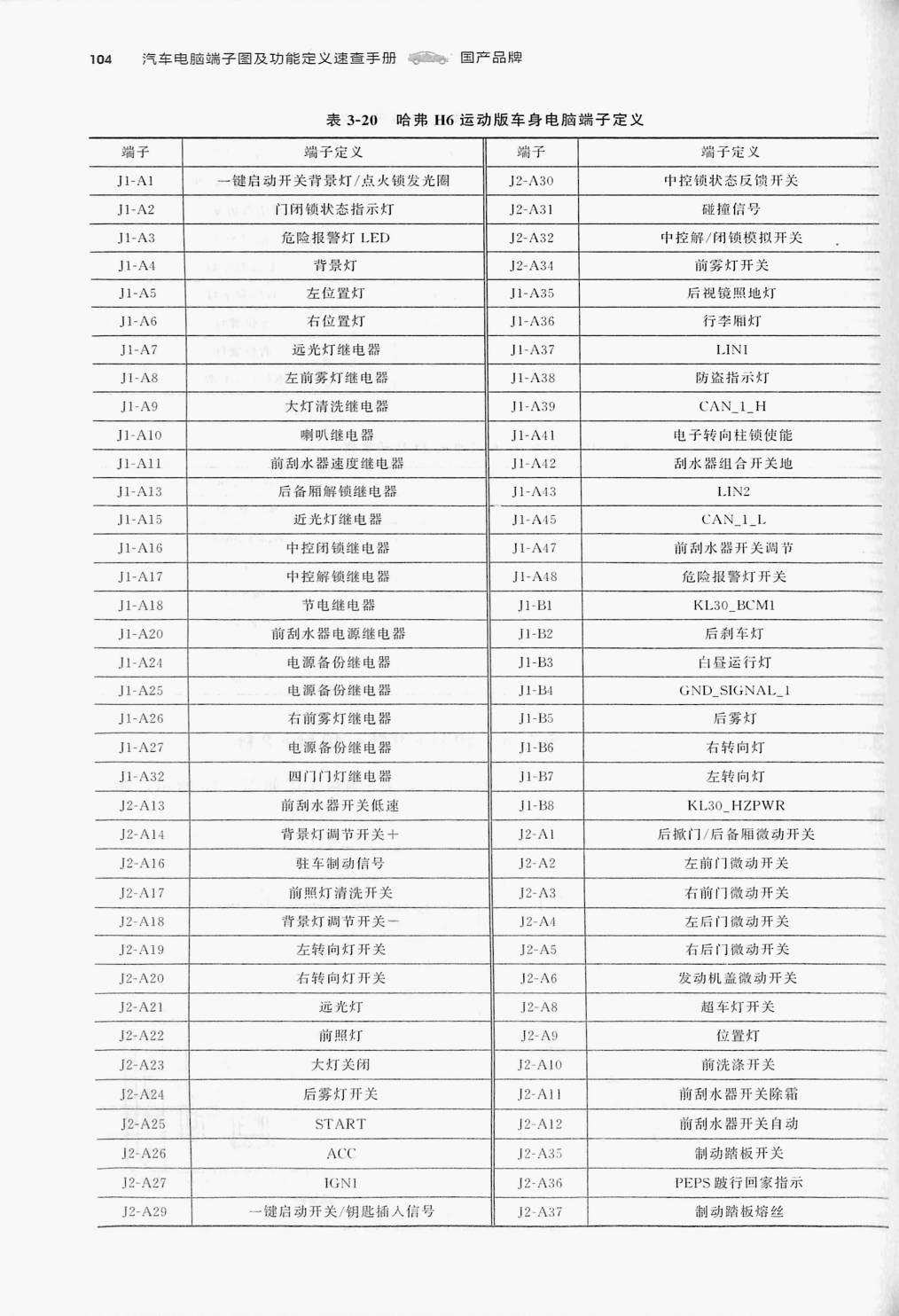

表3-20 哈弗H6运动版车身电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 51-A1 | 一键启动开关背景灯/点火锁发光圈 | J2-A30 | 中控锁状态反馈开关 |
| J1-A2 | 门闭锁状态指示灯 | J2-A31 | 碰撞信号 |
| J1-A3 | 危险报警灯 LED | J2-A32 | 中控解/闭锁模拟开关 |
| J1-A4 | 背景灯 | J2-A34 | 前雾灯开关 |
| J1-A5 | 左位置灯 | J1-A35 | 后视镜照地灯 |
| J1-46 | 右位置灯 | J1-A36 | 行李厢灯 |
| J1-A7 | 远光灯继电器 | 」1-A37 | LINI |
| 11-A8 | 左前雾灯继电器 | J1-438 | 防盗指示灯 |
| 11-A9 | 大灯清洗继电器 | J1-A39 | CAN_1_H |
| J1-A10 | 喇叭继电器 | J1-A41 | 电子转向柱锁使能 |
| 11-A11 | 前刮水器速度继电器 | J1-A42 | 刮水器组合开关地 |
| J1-A13 | 后备厢解锁继电器 | J1-443 | L.IN2 |
| 11-A15 | 近光灯继电器 | J1-A45 | CAN_I_L |
| 11-A16 | 中控闭锁继电器 | J1-A47 | 前刮水器开关调节 |
| JI-A17 | 中控解锁继电器 | 月1-A48 | 危险报警灯开关 |
| J1-A18 | 节电继电器 | J1-B1 | KL.30_BCM1 |
| J1-A20 | 前刮水器电源继电器 | J1-B2 | 后刹车灯 |
| J1-A24 | 电源备份继电器 | J1-B3 | 白昼运行灯 |
| J1-A25 | 电源备份继电器 | 11-B4 | GNDSIGNALI |
| 1-426 | 冇前雾灯继电器 | 1-B5 | 后雾灯 |
| J1-A27 | 电源备份继电器 | J1-B6 | 右转向灯 |
| J1-A32 | 四门门灯继电器 | J1-B7 | 左转向灯 |
| J2-A13 | 前刮水器开关低速 | J1-B8 | KL30_HZPWR |
| J2-A14 | 背景灯调节开关+ | J2-A1 | 后掀门/后备厢微动开关 |
| J2-416 | 驻车制动信号 | J2-A2 | 左前门微动开关 |
| J2-417 | 前照灯清洗开关 | 12-A3 | 右前门微动开关 |
| J2-A18 | 背景灯调节开关一 | J2-A4 | 左后门微动开关 |
| 12-419 | 左转向灯开关 | J2-A5 | 有后门微动开关 |
| 2-A20 | 右转向灯开关 | 12-A6 | 发动机盖微动开关 |
| 12-A21 | 远光灯 | J2-A8 | 超车灯开关 |
| J2-A22 | 前照灯 | J2-A9 | 位置灯 |
| J2-423 | 大灯关闹 | J2-A10 | 前洗涤开关 |
| J2-A24 | 后雾灯开关 | J2-A11 | 前刮水器开关除霜 |
| J2-A25 | START | J2-A12 | 前刮水器开关自动 |
| 12-A26 | ACC | J2-A35 | 制动踏板开关 |
| J2-A27 | IGN1 | J2-A36 | PEPS 跛行回察指示 |
| J2-A29 | 一從启动开关/钥匙插人信号 | 12-437 | 制动踏板熔丝 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
