整理长城哈弗 H6车身电脑(72针+72针+16针+16针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

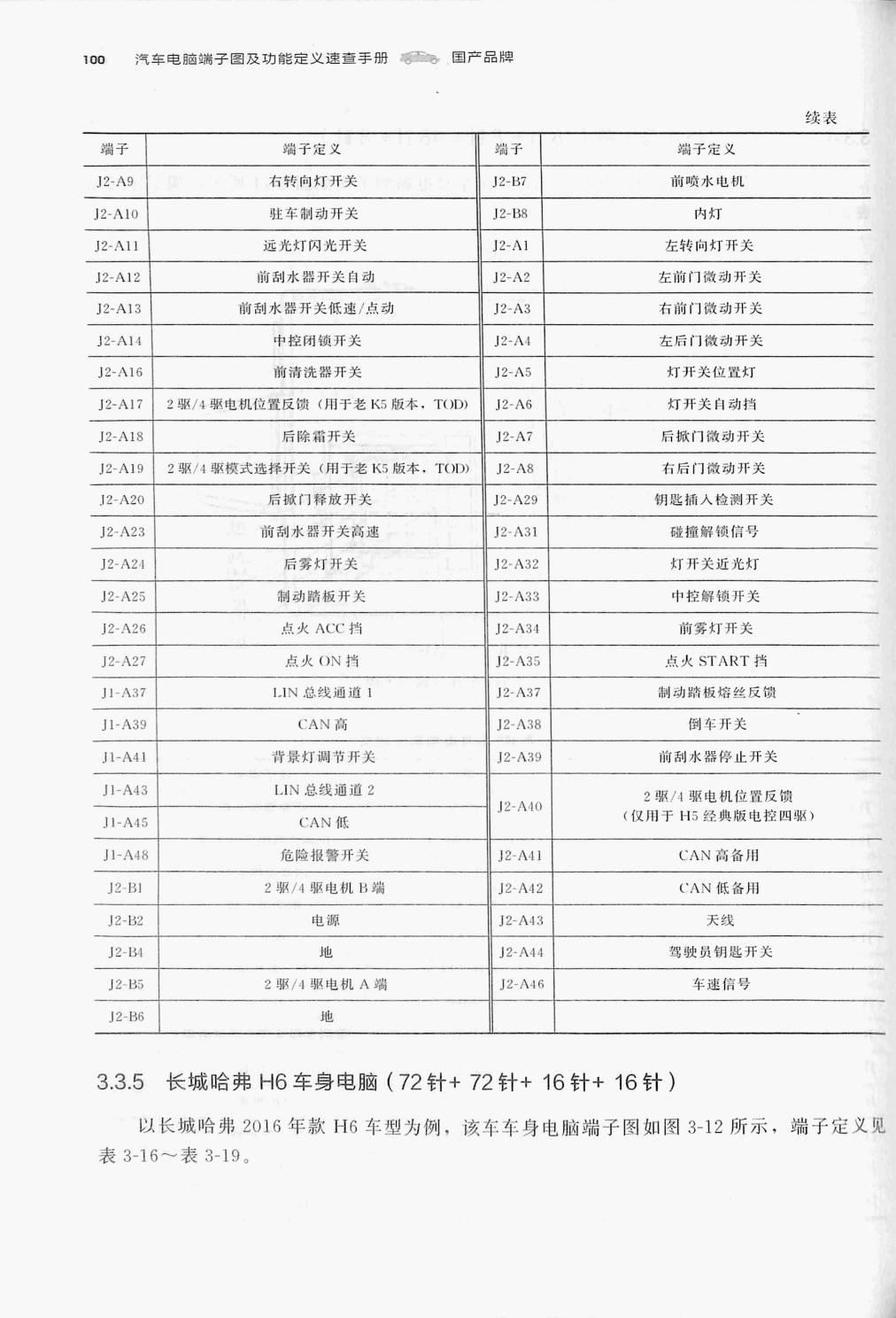

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

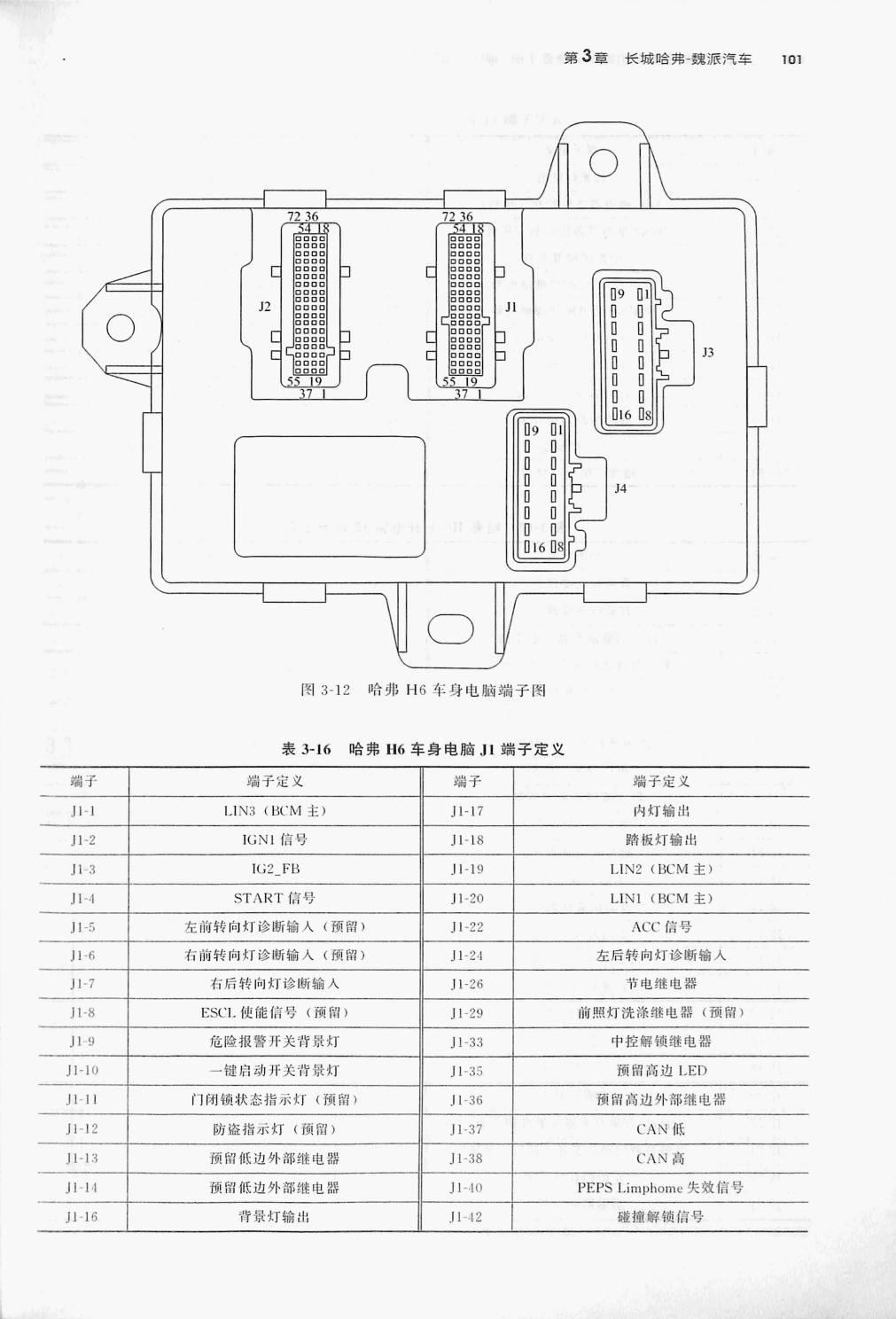

表3-16 哈弗H6车身电脑J1端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| J1-1 | LIN3(BCM主) | J1-17 | 内灯输出 |
| J1-2 | IGNI信号 | J1-18. | 踏板灯输出 |
| J13 | IG2_FE | J1-19 | LIN2(BCM主) |
| J1-4 | START 信号 | J1-20 | LIN1(BCM主) |
| 31-5 | 左前转向灯诊断输入(预留) | 11-22 | ACC 信号 |
| J1-6 | 右前转向灯诊断输入(预留) | J1-24 | 左后转向灯诊断输入 |
| J-7 | 右后转向灯诊断输入 | J1-26 | 节电维电器 |
| 11-8 | ESCI.使能信号(预留) | 1-29| | 前照灯洗涤继电器(预留) |
| J1-9 | 危险报警开关背景灯 | 1-33| | 中控解锁维电器 |
| J1-10 | 一键启动开关背景灯 | 21-35 | 预留高边 LED |
| 11-11 | 门闭镇状态指示灯(预留) | 11-36 | 预留高边外部继电器 |
| J1-12 | 防盜指示灯(預留) | J1-37 | CAN低 |
| 11-13 | 预留低边外部继电器 | J1-38. | CAN高 |
| J1-14 | 预留低边外部维电器 | J1-40 | PEPS Limphome 失效信号 |
| 51-16 | 背景灯输出 | J1-42 | 碰撞解锁信号 |

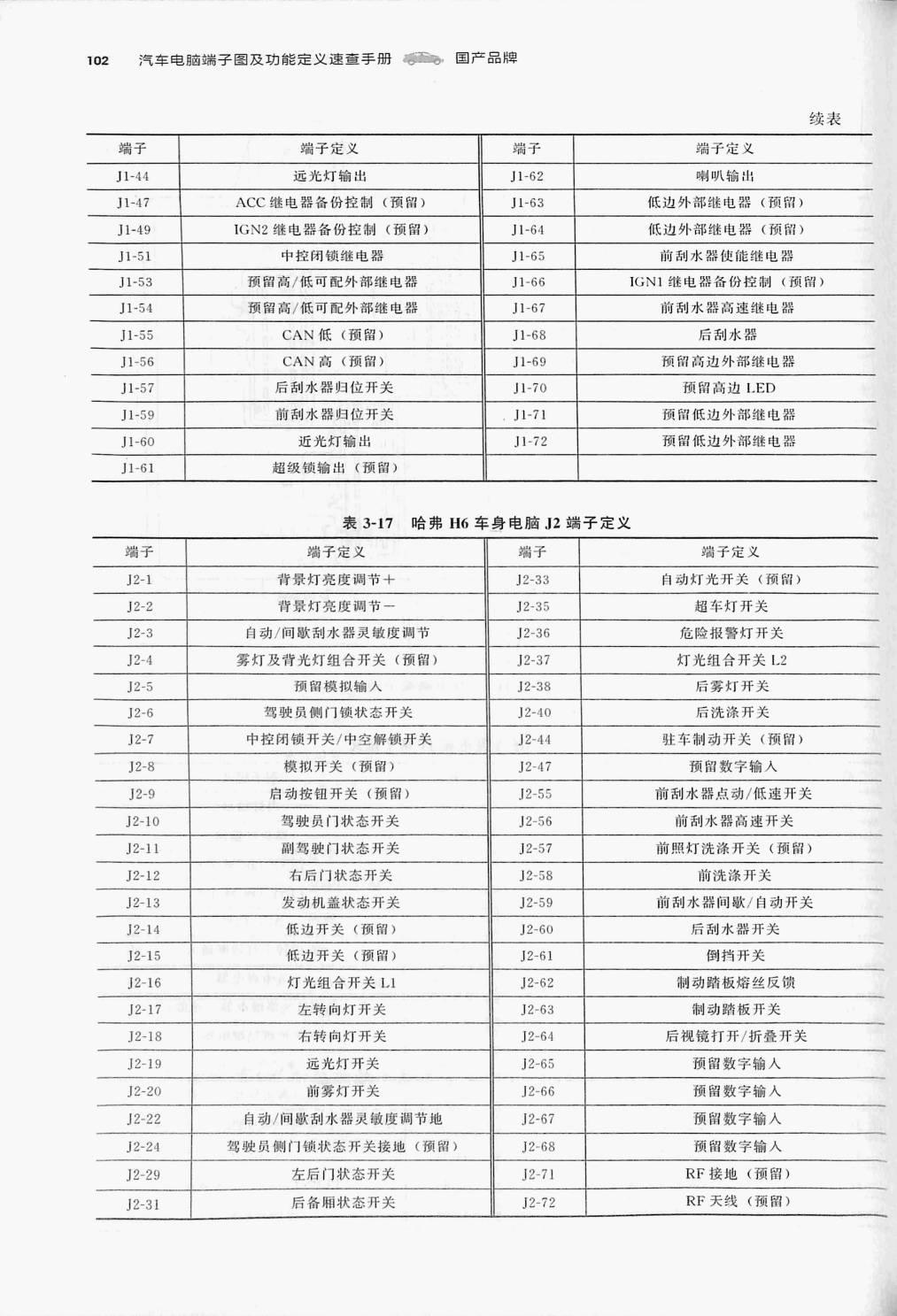

表3-17 哈弗H6车身电脑J2 端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| J2-1 | 背景灯亮度调节十 | J2-33| | 自动灯光开关(预留) |
| J2-2 | 背景灯亮度调节一 | J2-35 | 超车灯开关 |
| J2-3 | 自动/间歌刮水器灵敏度调节 | J2-36 | 危险报警灯开关 |
| J2-4 | 雾灯及背光灯组合开关(预留) | J2-37 | 灯光组合开关1.2 |
| J2-5 | 预留模拟输入 | J2-38 | 后雾灯开关 |
| J2-6 | 驾驶员侧门锁状态开关 | J2-40 | 后洗涤开关 |
| J2-7 | 中控闭锁开关/中空解锁开关 | J2-44| | 驻车制动开关(预留) |
| J2-8. | 模拟开关(预留) | J2-47 | 预留数字输入 |
| J2-9 | 启动按钮开关(预留) | J2-55| | 前刮水器点动/低速开关 |
| J2-10 | 驾驶员门状态开关 | J2-56 | 前刮水器高速开关 |
| J2-11 | 副驾驶门状态开关 | 12-57 | 前照灯洗涤开关(预留) |
| J2-12 | 右后门状态开关 | J2-58 | 前洗涤开关 |
| J2-13 | 发动机盖状态开关 | J2-59 | 前刮水器间歇/自动开关 |
| J2-14 | 低边开关(预留) | 12-60| | 后刮水器开关 |
| 12-15| | 低边开关(预留) | J2-61 | 倒挡开关 |
| 12-16 | 灯光组合开关LI | J2-62 | 制动踏板熔丝反馈 |
| 12-17 | 左转向灯开关 | 12-63 | 制动踏板开关 |
| J2-18 | 右转向灯开关 | J2-64 | 后视镜打开/折叠开关 |
| J2-19 | 远光灯开关 | J2-65. | 预留数字输入 |
| J2-20 | 前雾灯开关 | J2-66 | 预留数字输入 |
| J2-22 | 自动/间歇刮水器灵敏度週节地 | J2-67 | 预留数字输入 |
| J2-24 | 驾驶员侧门锁状态开关接地(預留》 | J2-68 | 预留数字输入 |
| J2-29 | 左后门状态开关 | 12-71 | RF 接地(预留) |
| J2-31 | 后备厢状态开关 | J2-72 | RF 天线(预留) |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
