整理长城哈弗H5车身电脑(48针+8针+48针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

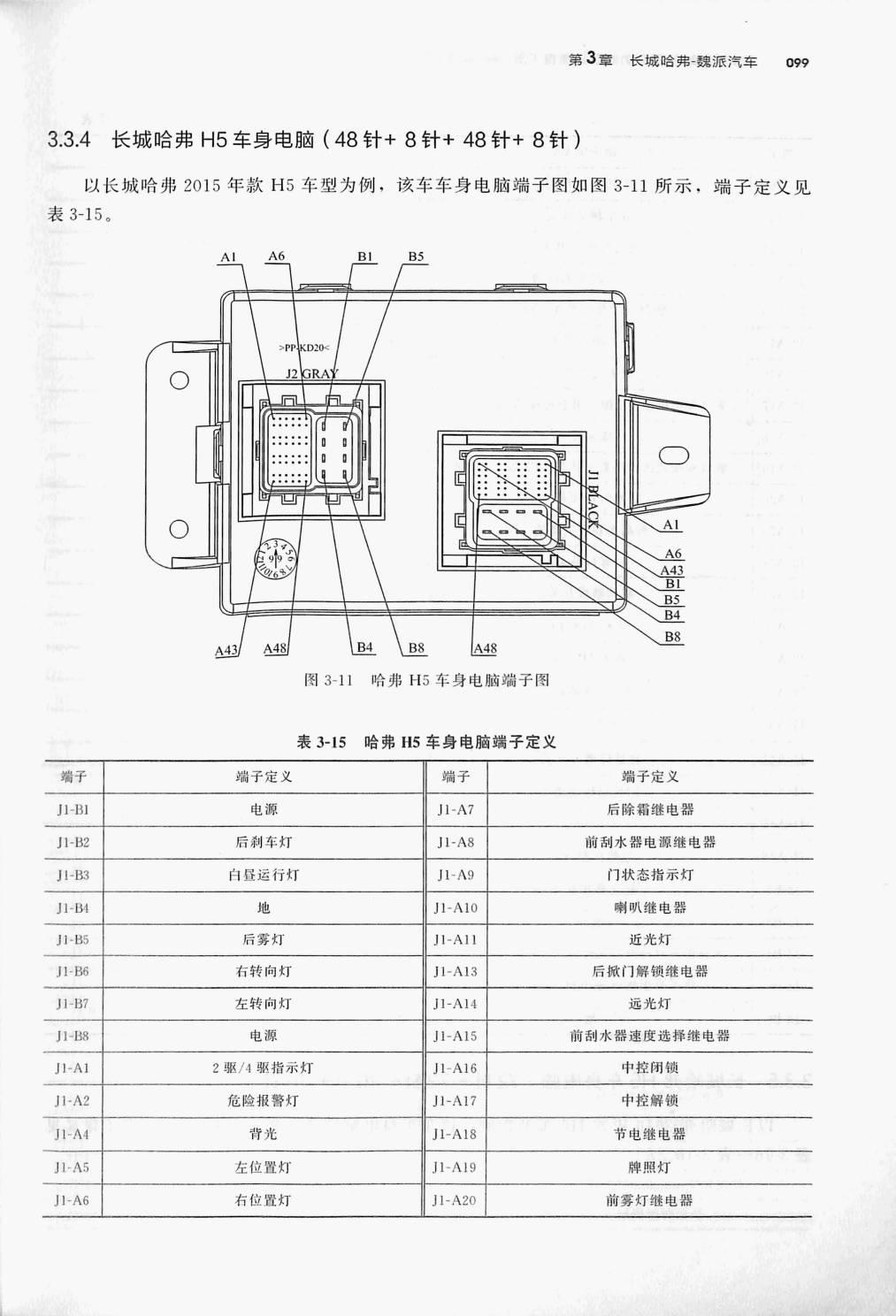

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表3-15。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 |
|---|---|---|---|---|
| B5 | ||||
| >PP-KD20< | ||||
| J2GRAY | ||||
| AL | ||||
| AG | ||||
| BS | ||||
| B4 | ||||
| B8 | ||||
| A43 | A48 | B4 | B8 | A48 |
表3-15
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端于 | 端子定义 | 端子 | 端子定义 |
| J1-BI | 电源 | JI-A7 | 后除箱继电器 |
| J1-B2 | 后刹车灯 | JI-A8 | 前刮水器电源继电器 |
| J1-B3 | 白昼运行灯 | J1-A9 | 门状态指示灯 |
| J1-B4 | 地 | 01-A10 | 喇叭维电器 |
| J1-B5 | 后雾灯 | 11-AI1 | 近光灯 |
| J1-B6/ | 右转向灯 | 町1-A13 | 后掀门解锁继电器 |
| J1-B7 | 左转向灯 | 31-A14 | 远光灯 |
| JI-B8 | 电源 | J1-A15 | 前刮水器速度选择继电器 |
| H-AI | 2驱/4驱指示灯 | J1-A16 | 中控闭锁 |
| J1-A2 | 危险报警灯 | J1-A17 | 中控解锁 |
| J1-A4 | 背光 | J1-A18 | 节电继电器 |
| J1-A5 | 左位置灯 | J1-A19 | 牌照灯 |
| 11-A6 | 右位置灯 | J1-A20 | 前雾灯继电器 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
