整理长城哈弗 H2S车身电脑(48针+8针+48针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

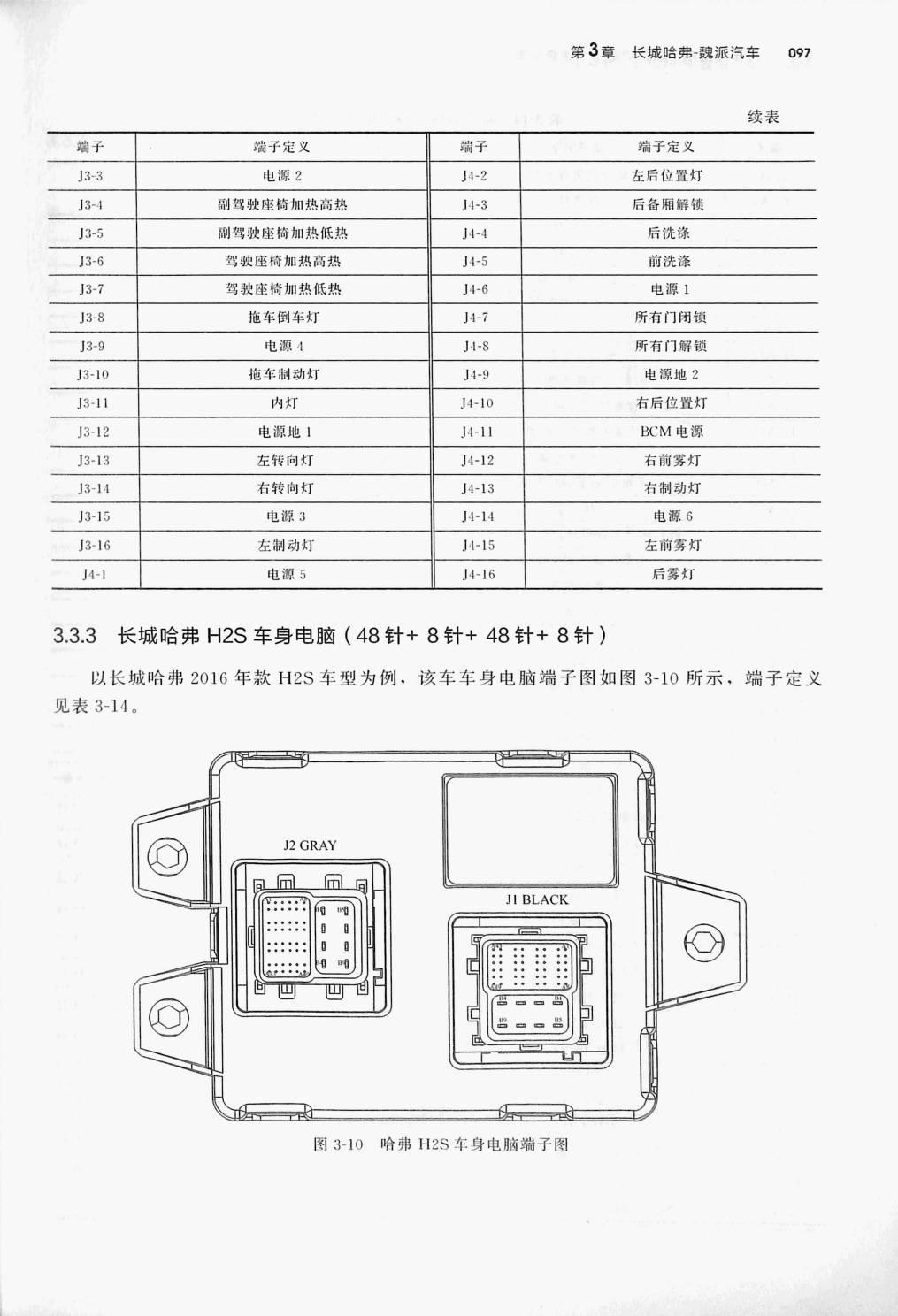

原始端子图与表图

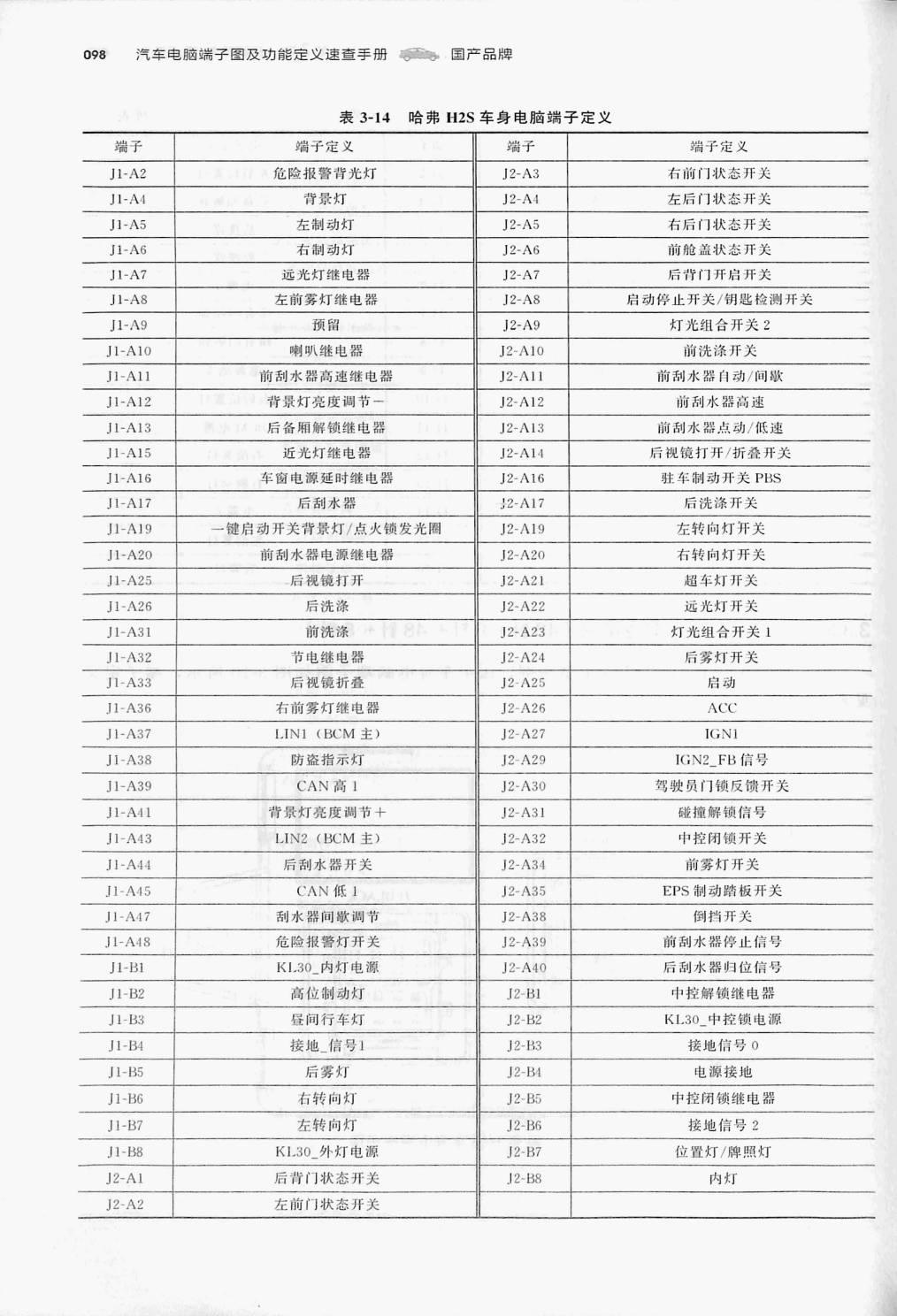

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表3-14 哈弗H25 车身电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| J1-42 | 危险报警背光灯 | 12-A3 | 右前门状态开关 |
| 11-44 | 背景灯 | J2-4！ | 左后门状态开关 |
| J1-45 | 左制动灯 | J2-A5 | 右后门状态开关 |
| 11-46 | 右制动灯 | J2-A6 | 前舱盖状态开关 |
| J1-A7 | 远光灯继电器 | J2-47 | 后背门开启开关 |
| 1-48 | 左前雾灯继电器 | J2-A8 | 启动停止开关/钥匙检测开关 |
| J1-A9 | 预留 | J2-A9 | 灯光组合开关2 |
| J1-A10 | 喇叭继电器 | J2-A10 | 前洗涤开关 |
| 11-A11 | 前刮水器高速继电器 | J2-A11 | 前刮水器自动/间歌 |
| J1-A12 | 背景灯亮度调节一 | J2-A12 | 前刮水器高速 |
| 11-413 | 后备厢解锁继电器 | J2-A13 | 前刮水器点动/低速 |
| 11-A15 | 近光灯继电器 | J2-A14 | 后视镜打开/折叠开关 |
| 11-A16 | 车窗电源延时继电器 | 12-A16 | 驻车制动开关 PBS |
| 11-A17 | 后刮水器 | 12-A17 | 后洗涤开关 |
| J1-A19 | 一键启动开关背景灯/点火锁发光圈 | J2-A19 | 左转向灯开关 |
| J1-A20 | 前刮水器电源继电器 | J2-A20 | 右转向灯开关 |
| 引1-A25 | 后视镜打开 | J2-A21 | 超车灯开关 |
| J1-A26 | 后洗涤 | J2-A22 | 远光灯开关 |
| 11-A31 | 前洗涤 | J2-A23 | 灯光组合开关1 |
| 11-A32 | 节电继电器 | 22-124 | 后雾灯开关 |
| 11-A33 | 后视镜折叠 | 12-A25 | 启动 |
| J1-A36 | 右前雾灯继电器 | J2-A26 | ACG |
| J1-A37 | LIN1(BCM主) | 32-A27 | IGN1 |
| J1-A38 | 防盜指不灯 | J2-A29 | IGN2_FB 信号 |
| ］1-A39 | CAN高1 | J2-A30 | 驾驶员门锁反馈开关 |
| J1-A41 | 背景灯亮度调节十 | 12-431 | 碰撞解锁信号 |
| J1-A43 | LIN2(BCM主) | J2-A32 | 中控闭锁开关 |
| J1-A44 | 后刮水器开关 | J2-A34 | 前雾灯开关 |
| J1-A45 | CAN低1 | J2-A35 | EPS 制动踏板开关 |
| J1-447 | 刮水器间欲调节 | J2-A38 | 倒挡开关 |
| J1-A48 | 危险报警灯开关 | J2-A39 | 前刮水器停止信号 |
| 01-B1 | K1.30_内灯电源 | J2-A40 | 后刮水器归位信号 |
| J1-B2 | 高位制动灯 | J2-B1 | 中控解锁继电器 |
| J1-B3 | 昼间行车灯 | J2-B2 | KL.30_中控锁电源 |
| 11-B4 | 接地_信号1 | 12-B3 | 接地信号◎ |
| J1-B5 | 后雾灯 | J2-B4 | 电源接地 |
| J1-B6 | 右转向灯 | J2-B5 | 中控闭锁继电器 |
| J1-B7 | 左转向灯 | J2-B6 | 接地信号2 |
| J1-B8 | K1-30_外灯电源 | 位置灯/牌照灯 | |
| J2-A1 | 后背门状态开关 | 内灯 | |
| 2-A2 | 左前门状态开关 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
