整理长城哈弗H2车身电脑(72针+72针+16针+16针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

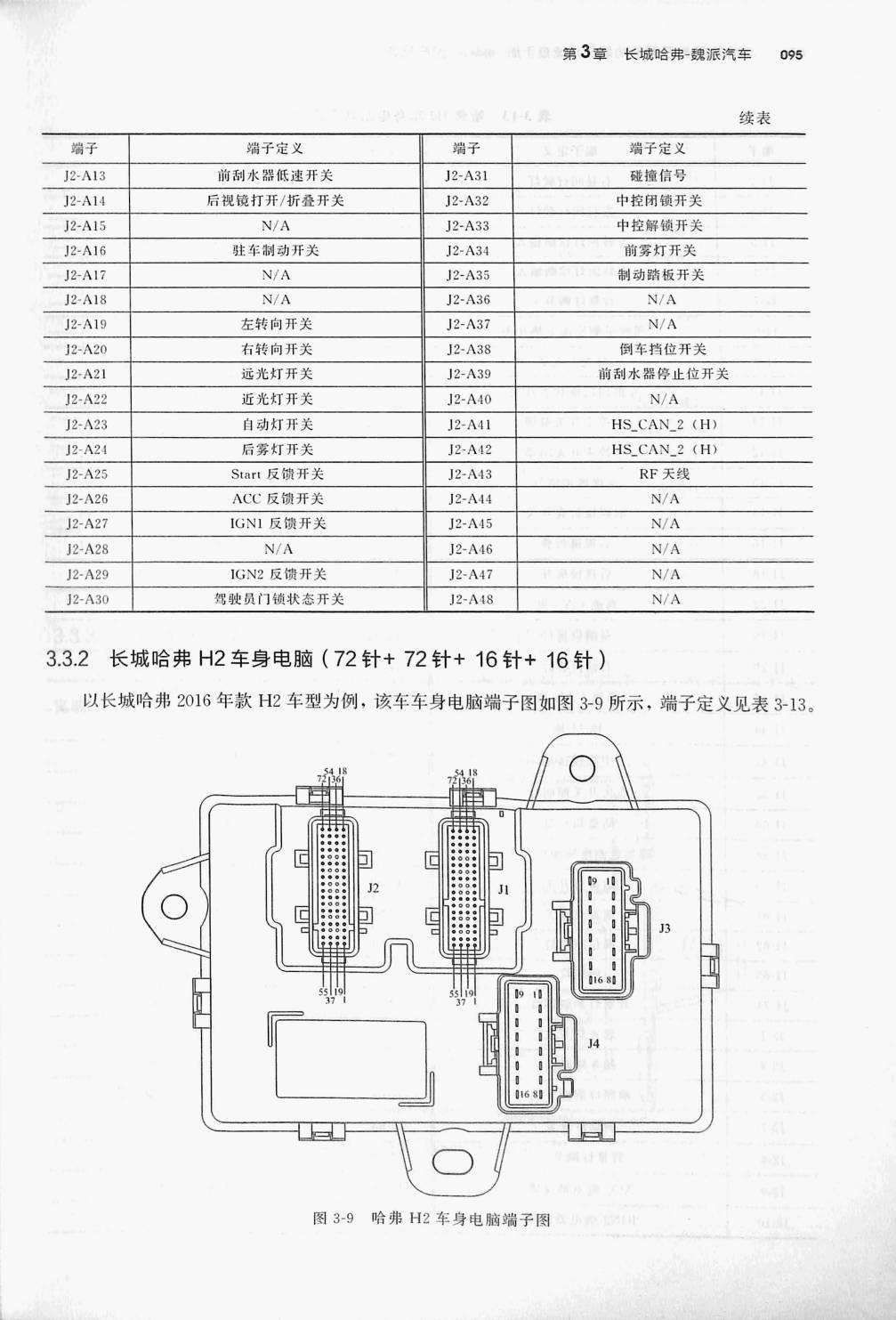

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

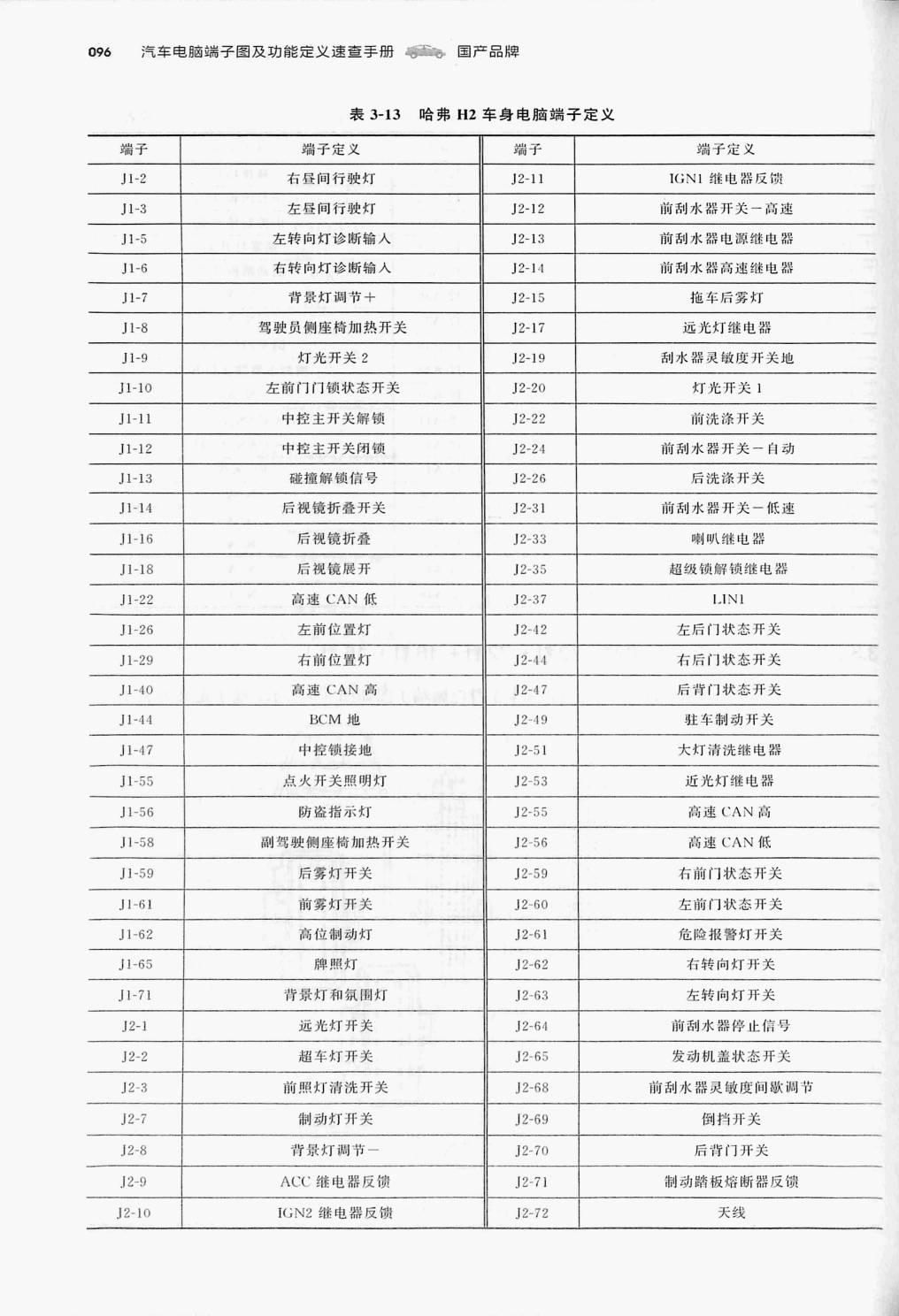

表3-13 哈弗H2车身电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| J1-2 | 右昼间行驶灯 | J2-11 | IGN1 继电器反馈 |
| J1-3 | 左昼间行驶灯 | J2-12 | 前刮水器开关一高速 |
| J1-5 | 左转向灯诊断输入 | J2-13 | 前刮水器电源继电器 |
| 」1-6 | 右转向灯诊断输入 | J2-14 | 前刮水器高速继电器 |
| 11-7 | 背景灯调节士 | 12-15 | 拖车后雾灯 |
| J1-8 | 驾驶员側座椅加热开关 | J2-17 | 远光灯继电器 |
| J1-9 | 灯光开关2 | J2-19 | 刮水器灵敏度开关地 |
| 11-10 | 左前门门锁状态开关 | 12-20 | 灯光开关1 |
| J1-11 | 中控主开关解锁 | J2-22 | 前洗涤开关 |
| J1-12 | 中控主开关闭锁 | 丁2-24| | 前刮水器开关一自动 |
| 11-13 | 碰攛解锁信号 | J2-26 | 后洗涤开关 |
| J1-14 | 后视镜折叠开关 | 2-31 | 前刮水器开关一低速 |
| J1-16 | 后视镜折叠 | 12-33 | 喇叭继电器 |
| J1-18 | 后视镜展开 | J2-35 | 超级锁解锁继电器 |
| J1-22 | 高速 CAN低 | J2-37 | I.INI |
| J1-26 | 左前位置灯 | J2-42 | 左后门状态开关 |
| J1-29 | 右前位置灯 | J2-44 | 右后门状态开关 |
| J1-40 | 高速 CAN高 | J2-47 | 后背门状态开关 |
| J1-44 | BCM地 | J2-49 | 驻车制动开关 |
| J1-47 | 中控锁接地 | J2-51 | 大灯清洗继电器 |
| J1-55 | 点火开关照明灯 | J2-53 | 近光灯继电器 |
| J1-56 | 防盜指不灯 | J2-55 | 高速 CAN高 |
| J1-58 | 副驾驶侧座椅加热开关 | J2-56 | 高速CAN低 |
| J1-59 | 后雾灯开关 | J2-59 | 有前门状态开关 |
| J1-61 | 前雾灯开关 | J2-60 | 左前门状态开关 |
| J1-62 | 高位制动灯 | J2-61 | 危险报警灯开关 |
| J1-65 | 牌照灯 | J2-62 | 右转向灯开关 |
| J1-71 | 背景灯和氛围灯 | J2-63 | 左转向灯开关 |
| 12-1 | 远光灯开关 | J2-64 | 前刮水器停止信号 |
| J2-2 | 超车灯开关 | J2-65 | 发动机盖状态开关 |
| 12-3 | 前照灯清洗开关 | J2-68 | 前刮水器灵敏度间歌调节 |
| J2-7 | 制动灯开关 | J2-69 | 倒挡开关 |
| J2-8 | 背景灯调节一 | J2-70 | 后背门开关 |
| 12-9 | ACC 维电器反馈 | J2-71 | 制动踏板熔断器反馈 |
| J2-10 | IGN2继电器反馈 | J2-72 | 天线 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
