整理上汽1.6L16S4C发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

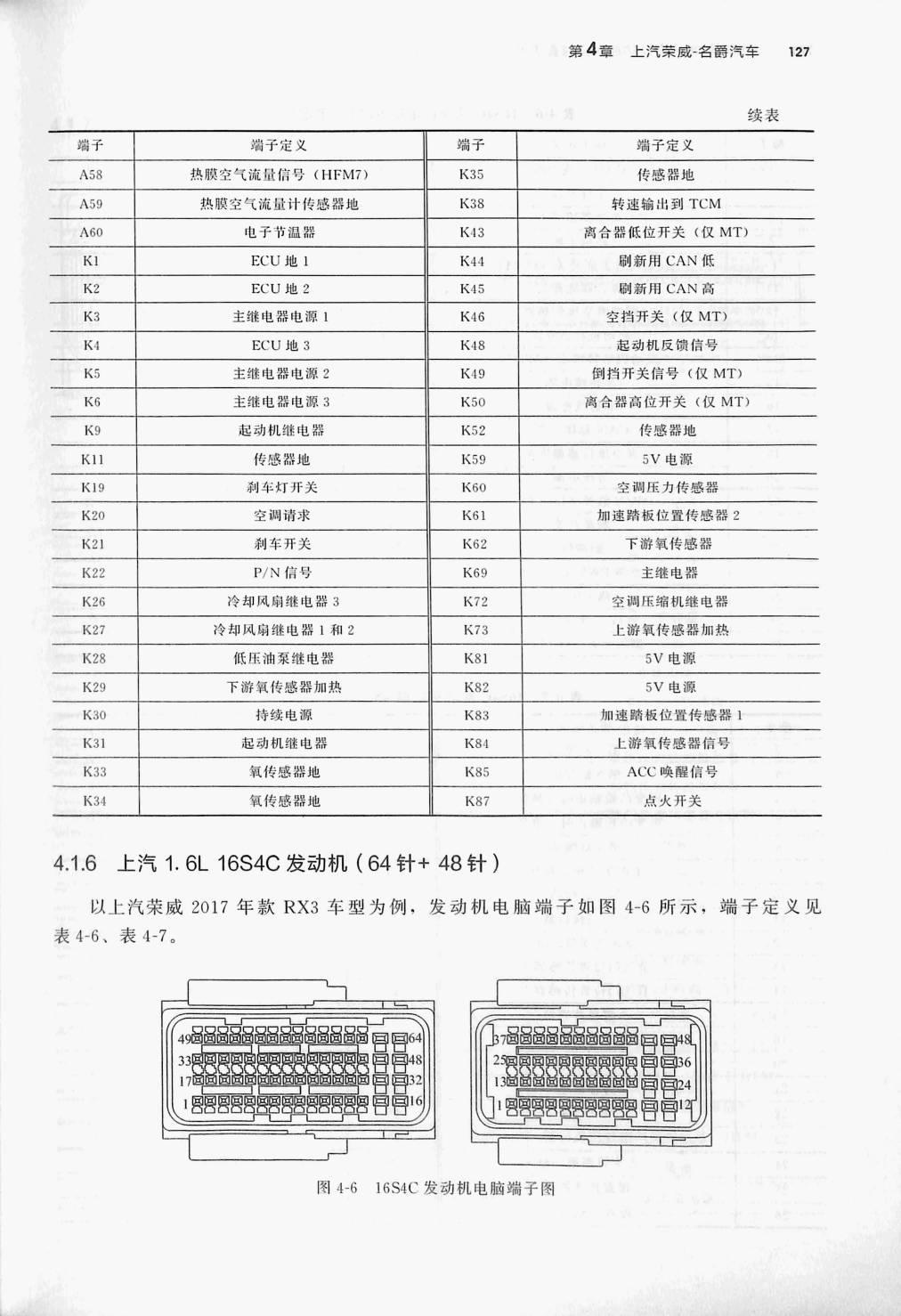

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-6、表4-7。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 49助助町助 | 冒04 | |
| 33复原复受每受河、叉丹马网区店 | 宫48 | 25可可区区区网国国区 |

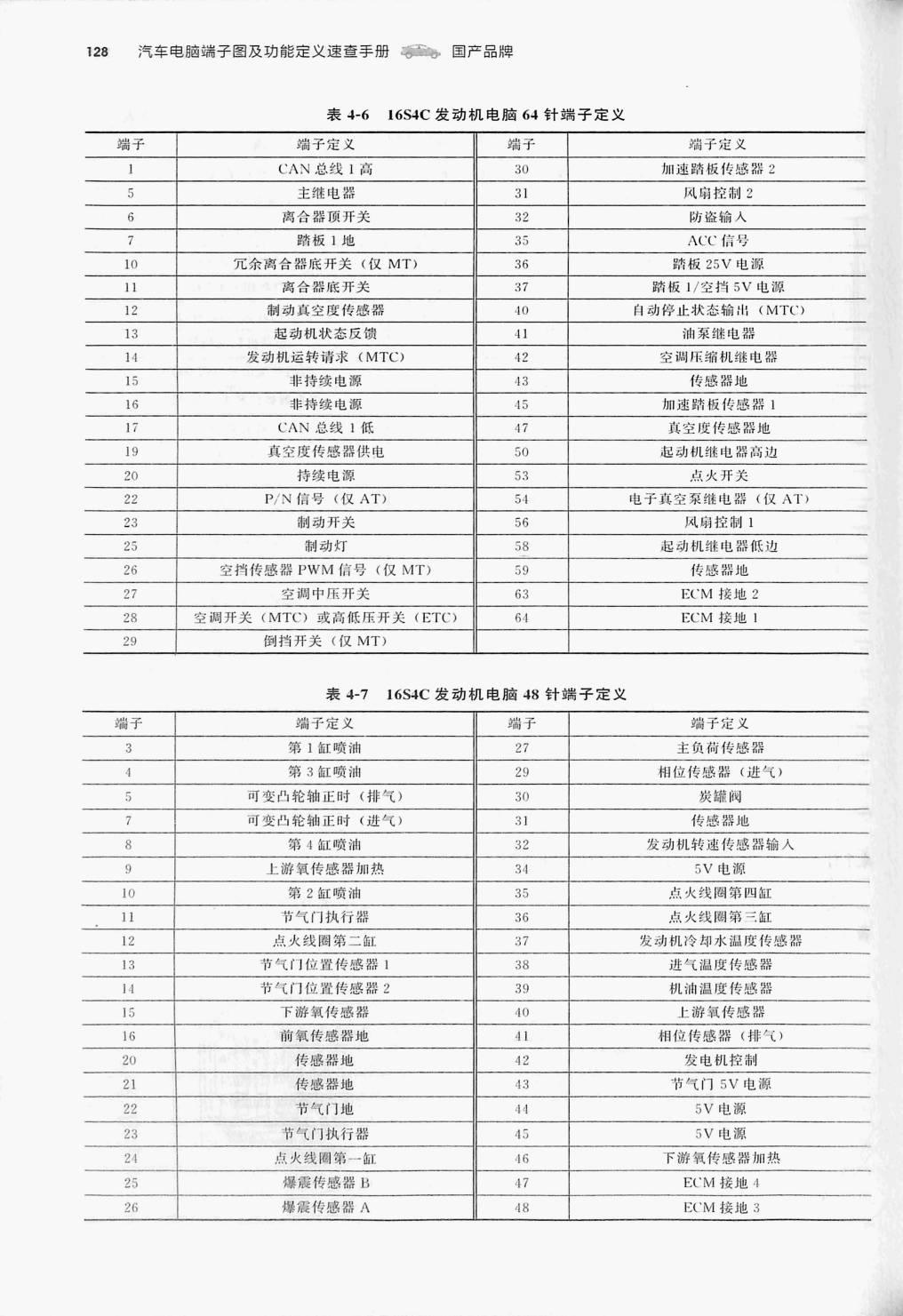

表4-6
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | CAN总线1高 | 30 | 加速踏板传感器 2 |
| 5 | 主继电器 | 31 | 风扇控制2 |
| 6 | 离合器顶开关 | 32 | 防盜输入 |
| 7 | 踏板1地 | 35 | ACC信号 |
| 10 | 冗余离合器底开关(仅MT) | 36 | 踏板 25V电源 |
| 11 | 离合器底开关 | 37 | 踏板1/空挡SV电源 |
| 12 | 制动真空度传感器 | 40 | 自动停止状态输出(MTC) |
| 13 | 起动机状态反馈 | 41 | 油泵继电器 |
| 14 | 发动机运转请求(MTC) | 12 | 空调压缩机继电器 |
| 15 | 非持续电源 | 13 | 传感器地 |
| 16 | 非持续电源 | 45 | 加速踏板传感器1 |
| 17 | CAN总线1低 | 47 | 真空度传感器地 |
| 19 | 真空度传感器供电 | 50 | 起动机继电器商边 |
| 20 | 持续电源 | 53 | 点火开关 |
| 22 | P/N信号(仅AT) | 54 | 电子真空系继电器(仅 AT> |
| 23 | 制动开关 | 56 | 风扇控制1 |
| 25 | 制动灯 | 58 | 起动机继电器低边 |
| 26 | 空挡传感器 PWM信号(仅MT) | 59 | 传感器地 |
| 27 | 空调中压开关 | 63 | ECM 接地 2 |
| 28 | 空调开关(MTC)或高低压开关 | 64 | ECM接地1 |
| 29 | 倒挡开关(仅MT) |
表4-7
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 3 | 27 | 主负荷传感器 | |
| 29 | 相位传感器(进气) | ||
| 5 | 可变凸轮轴正时(排气) | 30 | 炭罐阀 |
| 7 | 可变凸轮轴正时(进气) | 31 | 传感器地 |
| 8 | 32 | 发动机转速传感器输入 | |
| 9 | 上游氧传感器加热 | 34 | 5V 电游 |
| 10 | 35 | 点火线圈第四缸 | |
| 11 | 节气门执行器 | 36 | 点火线圈第三面 |
| 12 | 点火线圈第二鈕 | 37 | 发动机冷却水温度传感器 |
| 13 | 节气门位置传感器1 | 38 | 进气温度传感器 |
| 14 | 节气门位置传感器2 | 39 | 机油温度传感器 |
| 15 | 下游氧传感器 | 40 | 上游氧传感器 |
| 16 | 前氧传感器地 | 41 | 相位传感器(排气) |
| 20 | 传感器地 | 42 | 发电机控制 |
| 21 | 传感器地 | 43 | 节气门 5V电源 |
| 22 | 节气门地 | 44 | 5V电源 |
| 23 | 节气门执行器 | 45 | 5V 电源 |
| 24 | 点火线圈第一血 | 46 | 下游氧传感器加热 |
| 25 | 爆震传感器B | 47 | ECM接地 |
| 226 | 爆震传感器A | 48 | ECM 接地3 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
