整理上汽 1.5T LFV 发动机(60针+94针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

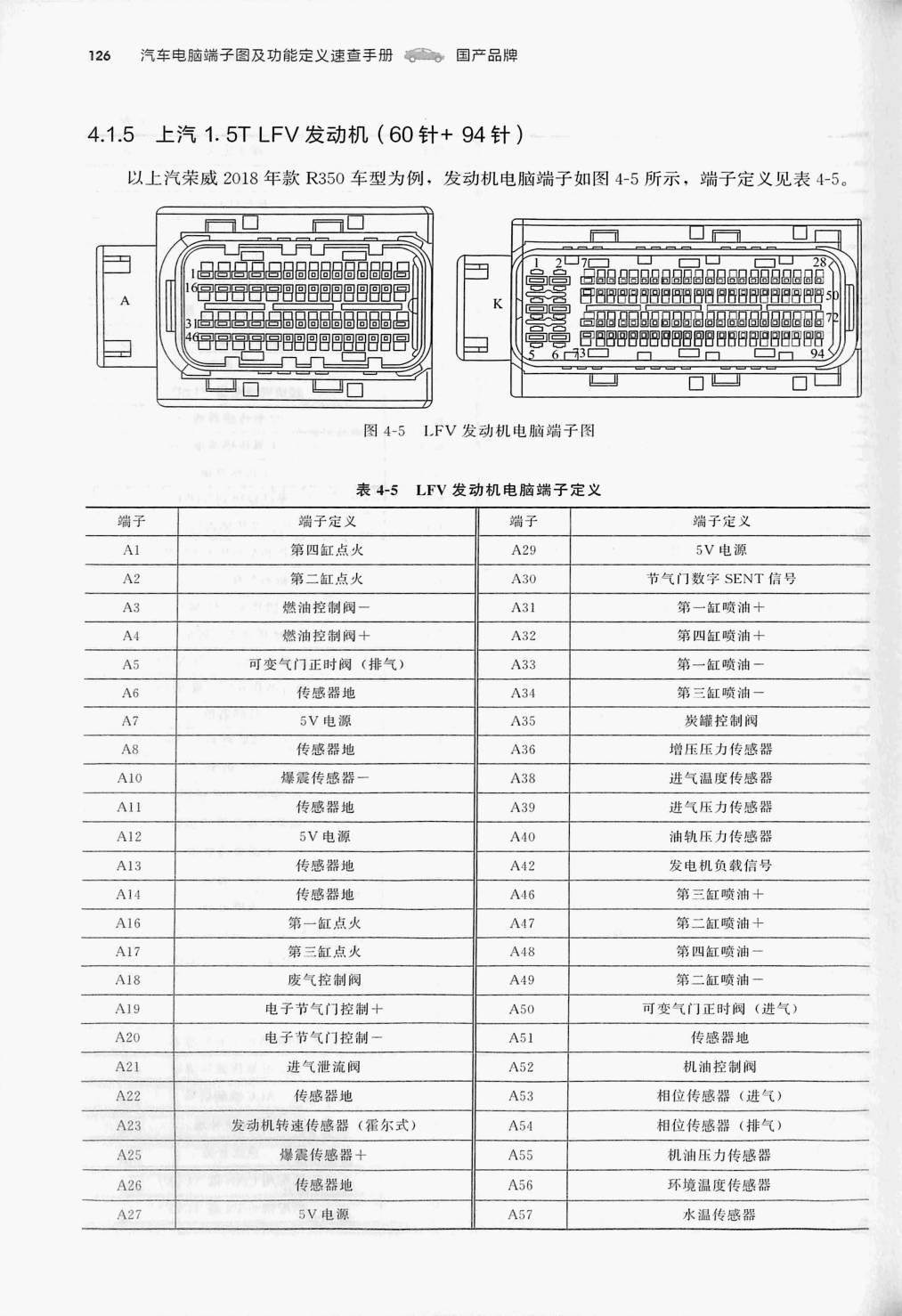

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-5 LFV 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| AI | A29 | 5V电源 | |
| A2 | A30 | 节气门数字 SENT 信号 | |
| A3 | 燃油控制阀一 | A31 | |
| A4 | 燃油控制阀+ | A32 | |
| A5 | 可变气门正时阀(排气) | A33 | |
| A6 | 传感器地 | A34 | |
| A7 | 5V 电源 | A35 | 炭罐控制阀 |
| A8 | 传感器地 | A36 | 增压压力传感器 |
| AI0 | 爆震传感器一 | A38 | 进气温度传感器 |
| A11 | 传感器地 | A39 | 进气压力传感器 |
| A12 | 5V电源 | A40 | 油轨压力传感器 |
| A13 | 传感器地 | A42 | 发电机负载信号 |
| A14 | 传感器地 | A46 | |
| A16 | A47 | ||
| A1？ | A48 | ||
| A18 | 废气控制阀 | A49 | |
| A19 | 电子节气门控制+ | A50 | 可变气门正时阀(进气) |
| A20 | 电子节气门控制一 | A51 | 传感器地 |
| A21 | 进气泄流阀 | A52 | 机油控制阀 |
| A22 | 传感器地 | A53 | 相位传感器(进气) |
| A23 | 发动机转速传感器(雀尔式) | A54 | 相位传感器(排气) |
| A25 | 爆震传感器+ | A55 | 机油压力传感器 |
| A26 | 传感器地 | A56 | 环境温度传感器 |
| A27 | 5V电源 | A57 | 水温传感器 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
