本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI61.25-P-047962，版本2 |
|---|---|
| 功能组 | 61.25 下部车身骨架 |
| 日期 | 2010-01-28 |
| 适用范围 | W212 |
一、故障现象与投诉条件
底板饰板松开或垂下（图 1）。
附件
文件 描述
Bild 1.jpg 底板饰板垂下
二、原通告列出的可能原因
固定卡子断裂或未正确卡止。
三、检查与补救步骤
将所有固定卡子更换成带肩螺母及间隔垫片（图 2）：
操作时并不一定要拆卸底板饰板。
1. 松开所有固定卡子。 为此可使用一个开口度 13mm 的套筒扳手（图 3）。
2. 拧下所有固定卡子。
须将底板饰板朝上压到车辆底板上。
况下每次都要将底板饰板小心地从底板上抬起
况。
带肩螺母。
附件
文件 描述
Bild 3.jpg 松开固定卡子
Bild 4.jpg 给螺栓上蜡
Bild 2.jpg 固定卡子更换成带肩螺母
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A000 990 44 62 带肩螺母 14 注意，这些螺母的螺纹比车型系列
204 的带肩螺母的螺纹长！
母。
X
A008 990 75 82 间隔套筒垫圈 14 X
A000 986 42 70
10
操作号与损坏代码
容 时间 损坏代码 提示
61B01
61P01

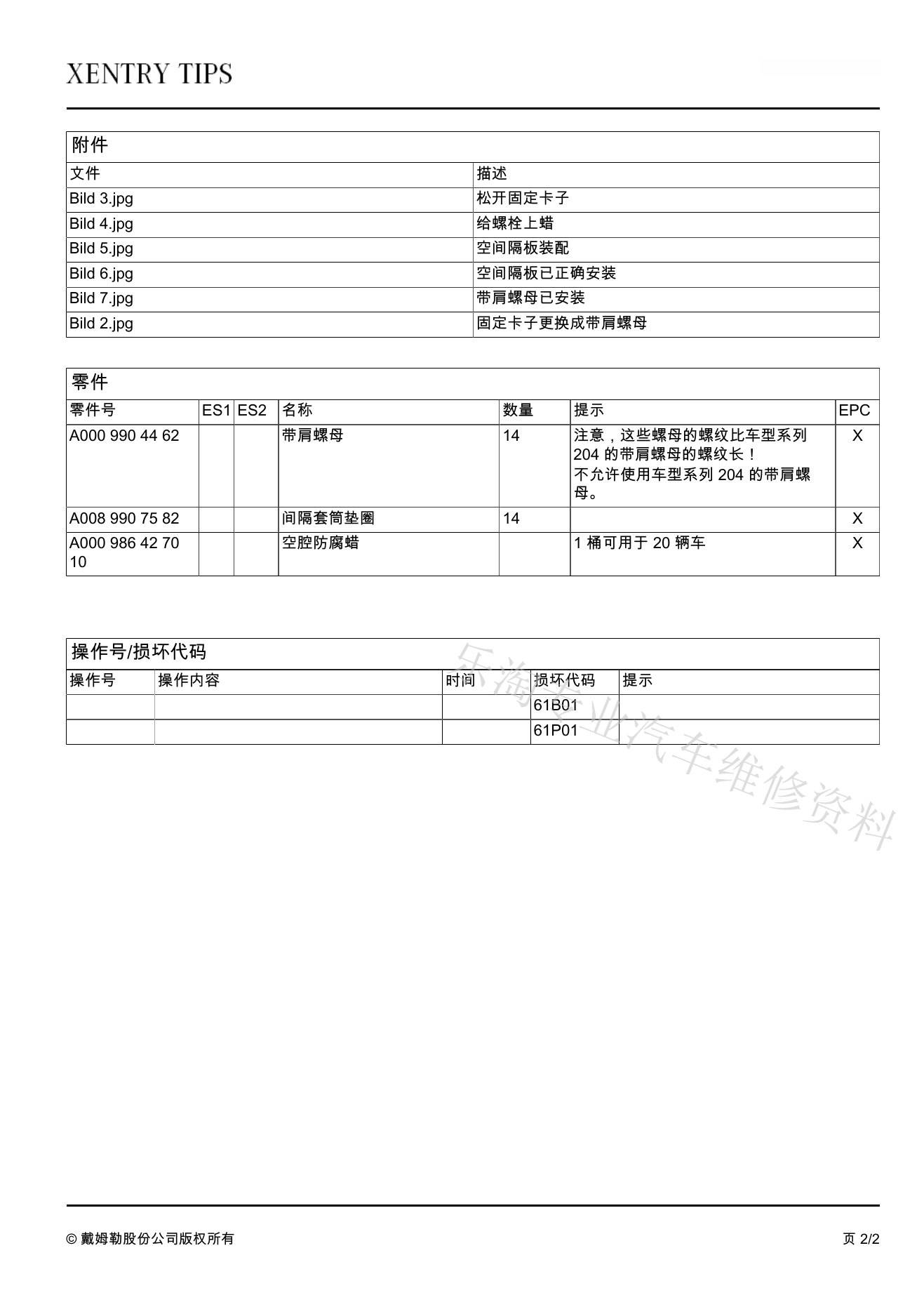

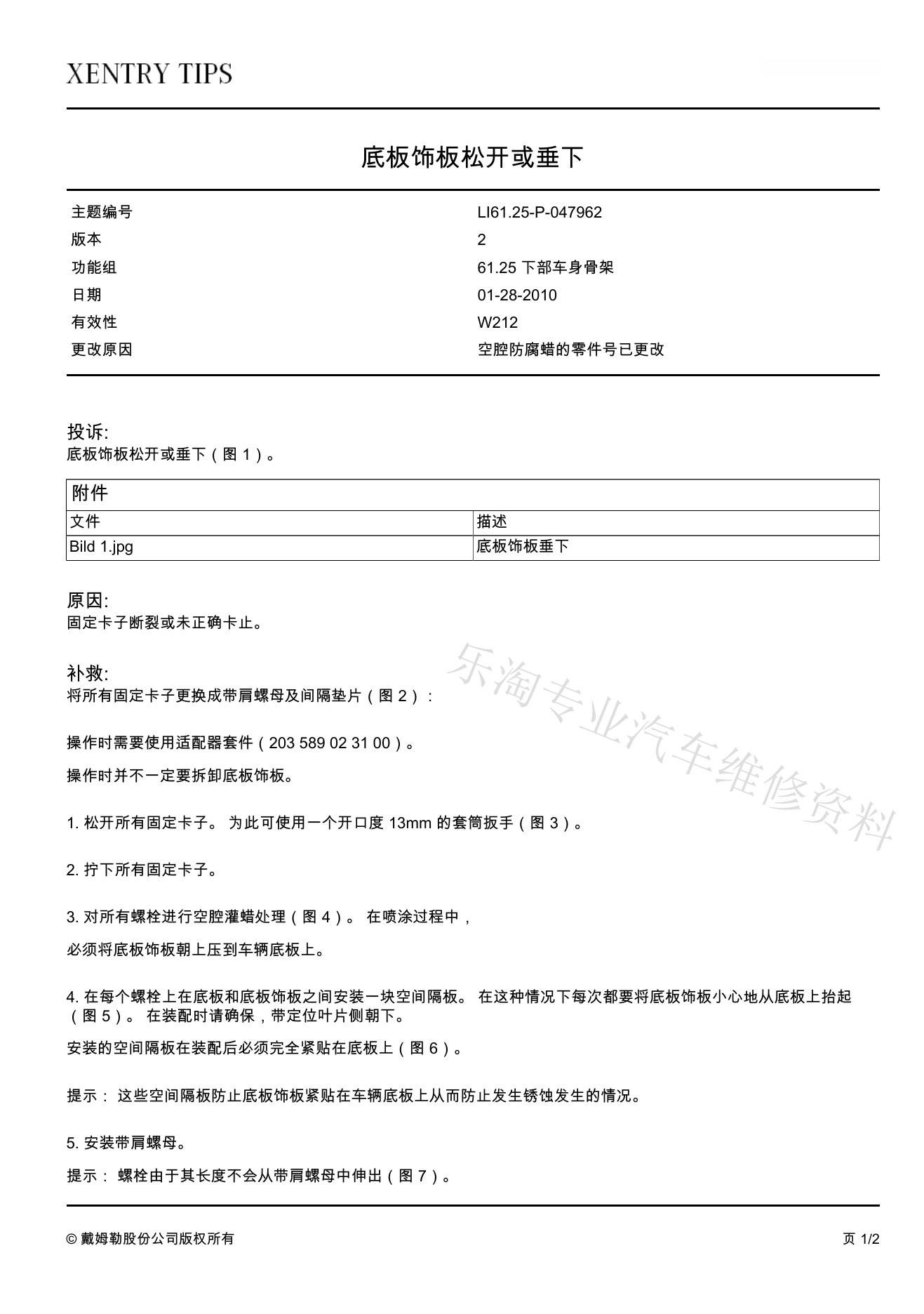

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
