摘要依据奔驰AC350C实操资料整理冷媒回收加注机的设备检查、车辆连接、回收、抽真空、油量、制冷剂加注和维护。

空调冷媒回收加注机把回收、净化、抽真空、旧油计量、新油补充和制冷剂加注集中在一台设备中。原资料以AC350C机型为例展示屏幕菜单与压力表操作。设备型号和软件界面可能不同，但冷媒识别、软管连接、回收计量、真空保压和加注验证的顺序不能省略。

一、设备结构、软管和首次检查

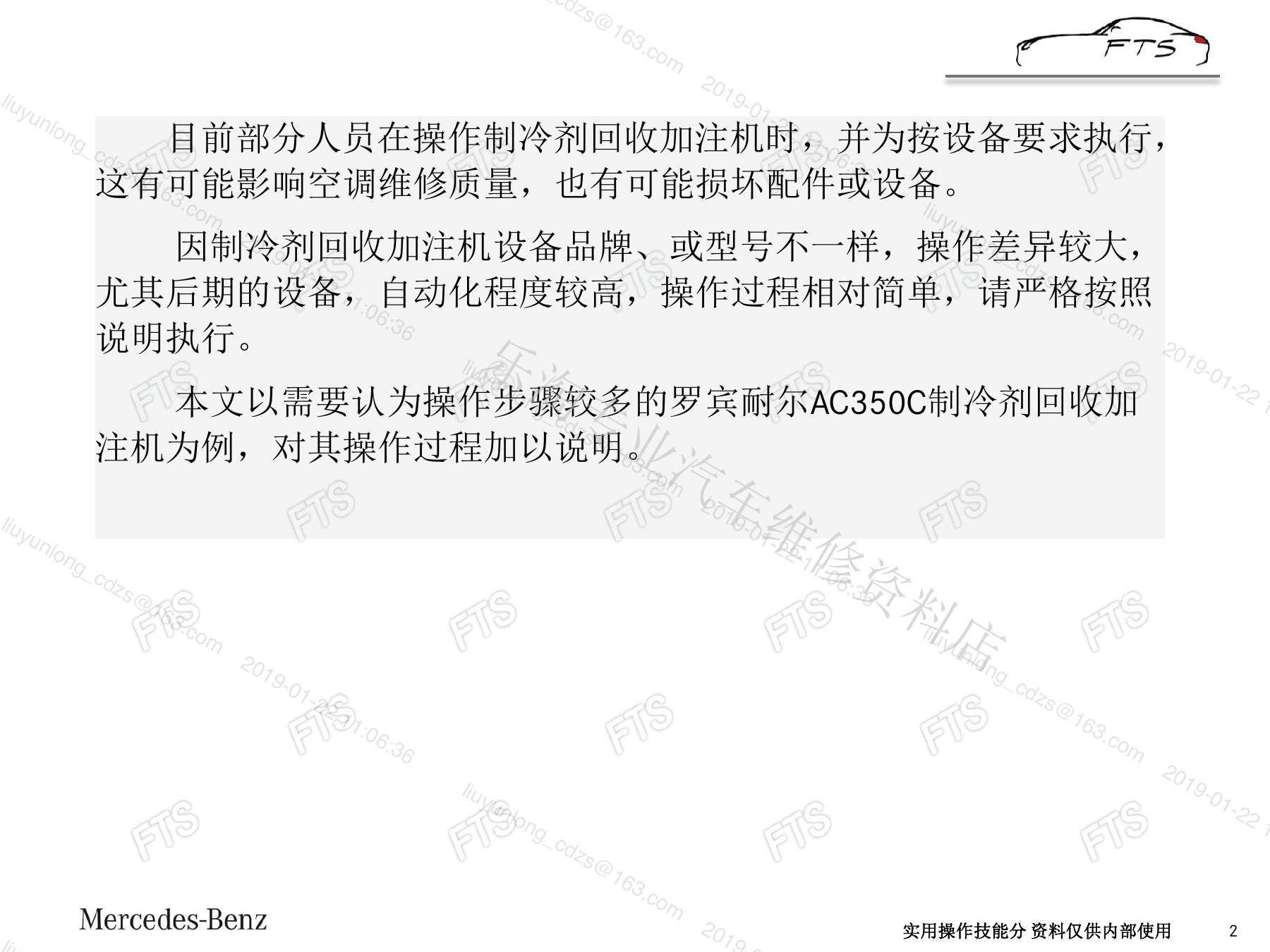

原资料中的AC350C结构、控制面板、软管、阀门和启动检查（page-02）

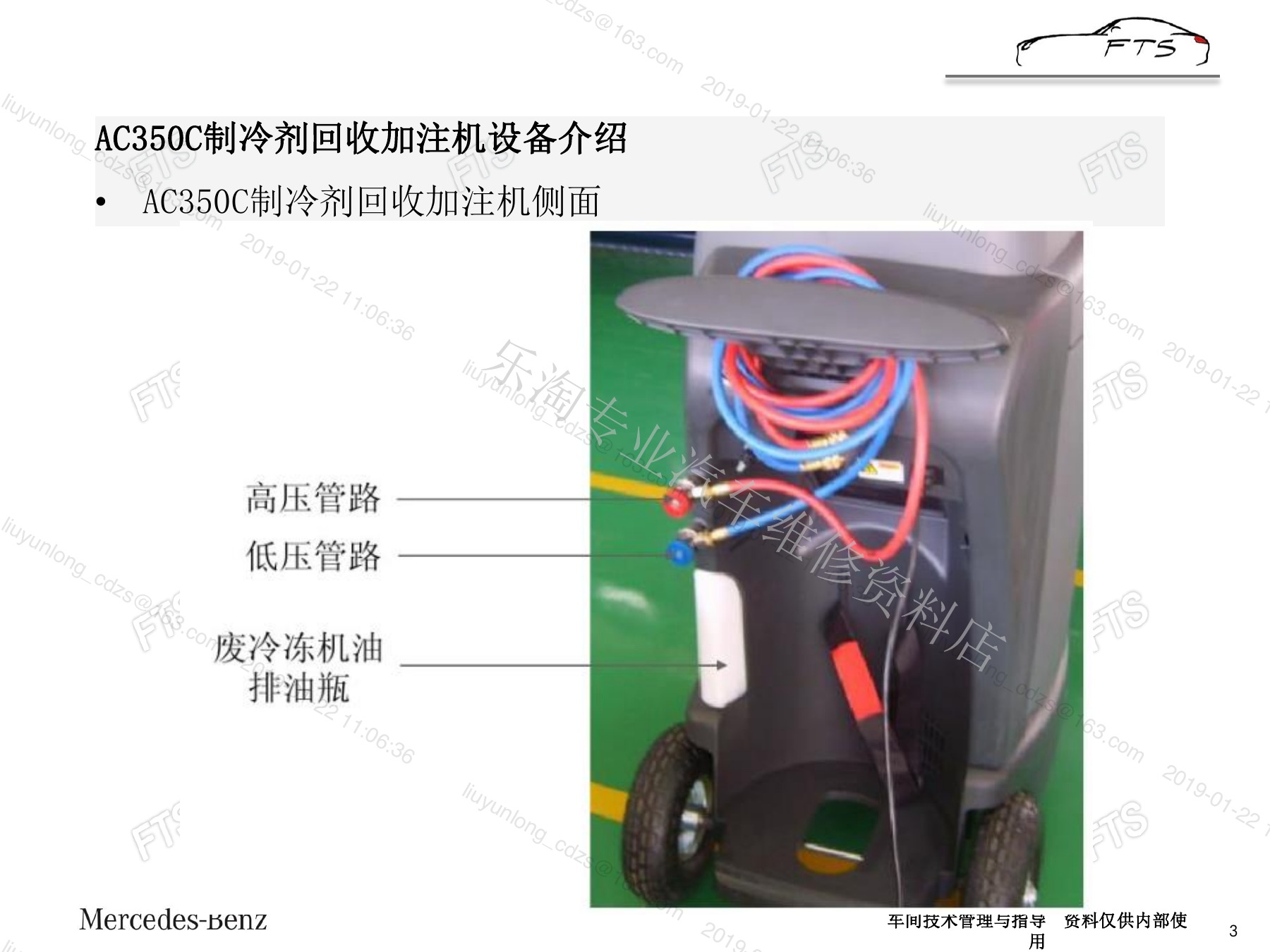

原资料中的AC350C结构、控制面板、软管、阀门和启动检查（page-03）

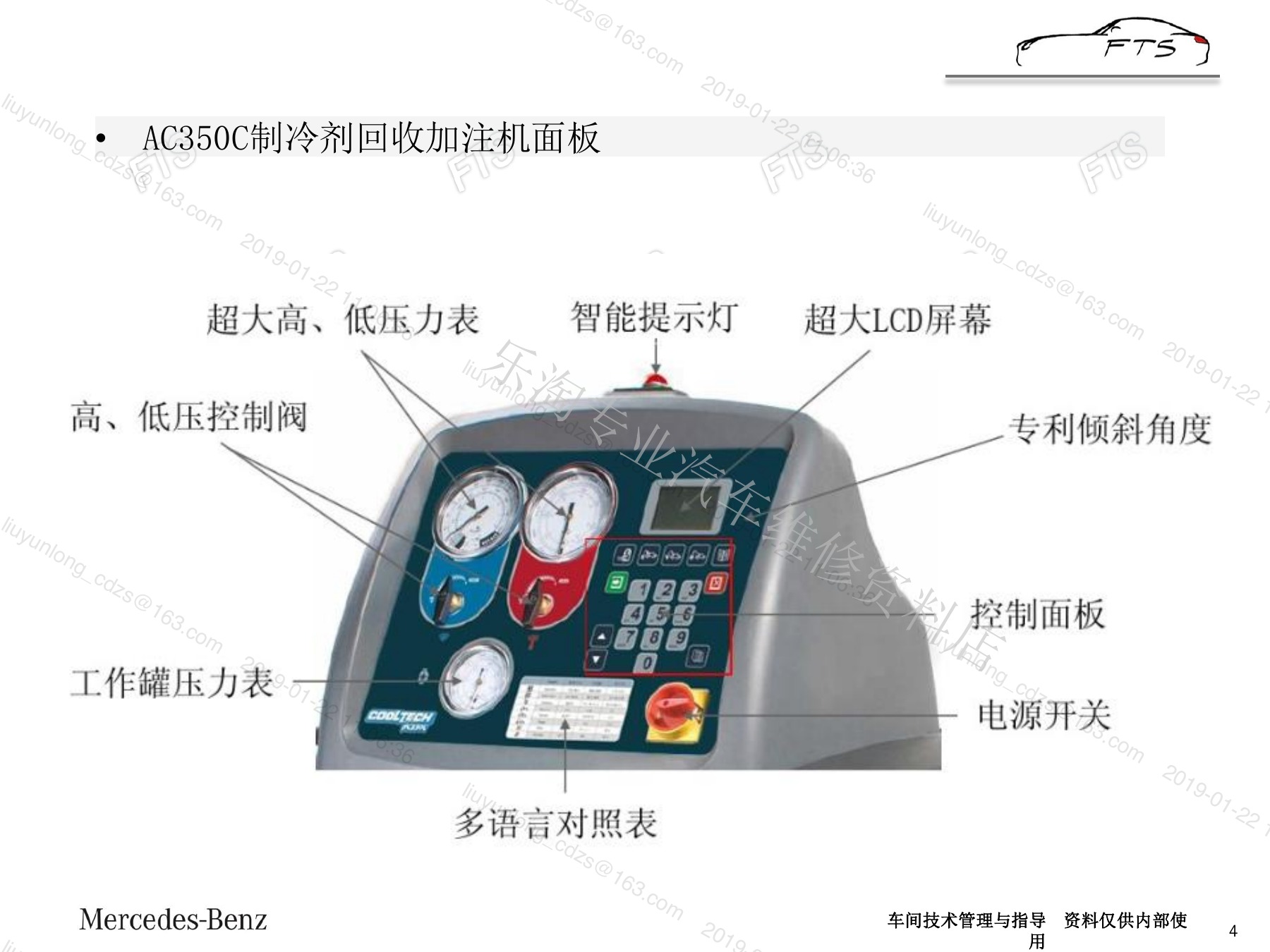

原资料中的AC350C结构、控制面板、软管、阀门和启动检查（page-04）

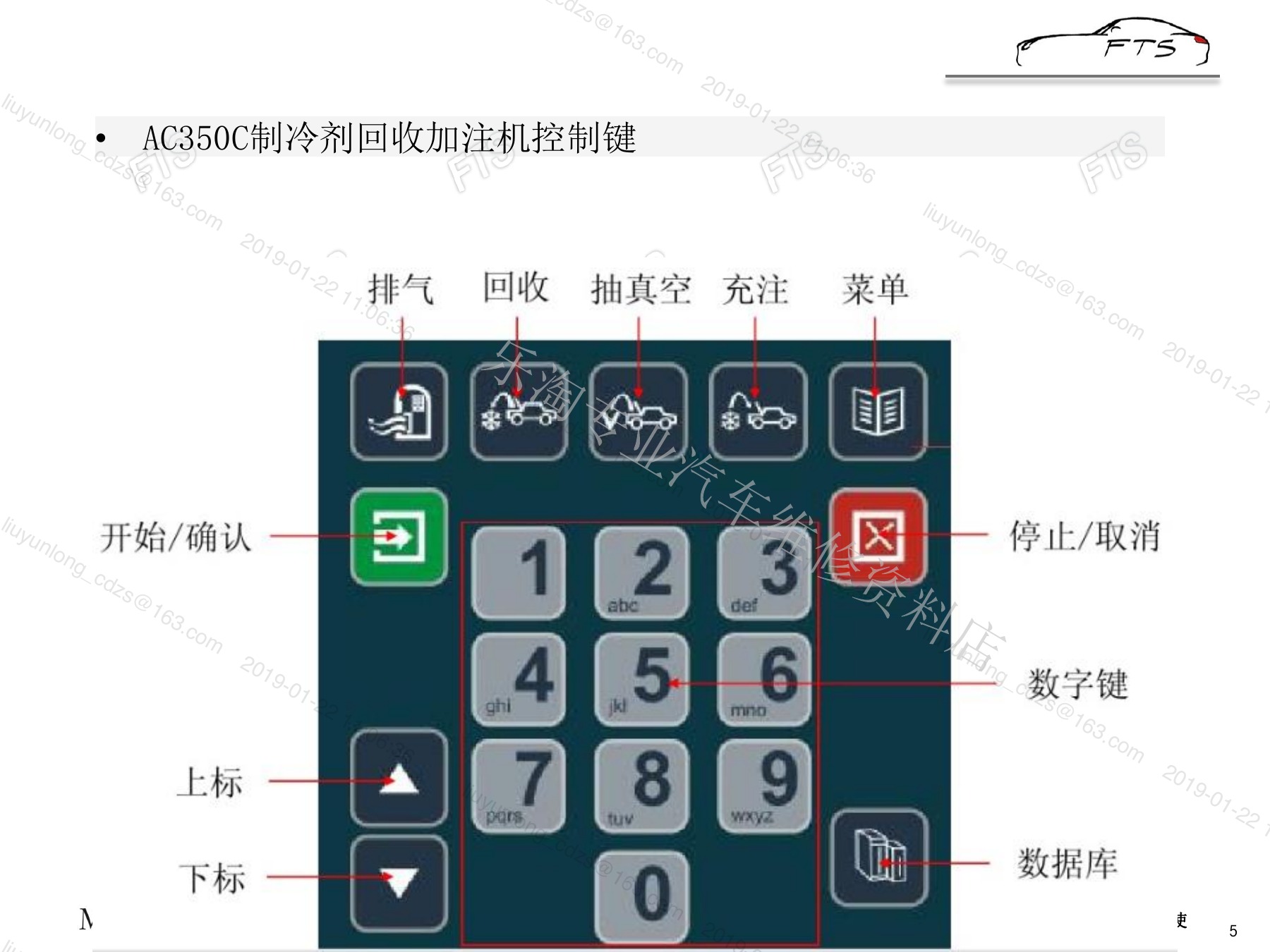

原资料中的AC350C结构、控制面板、软管、阀门和启动检查（page-05）

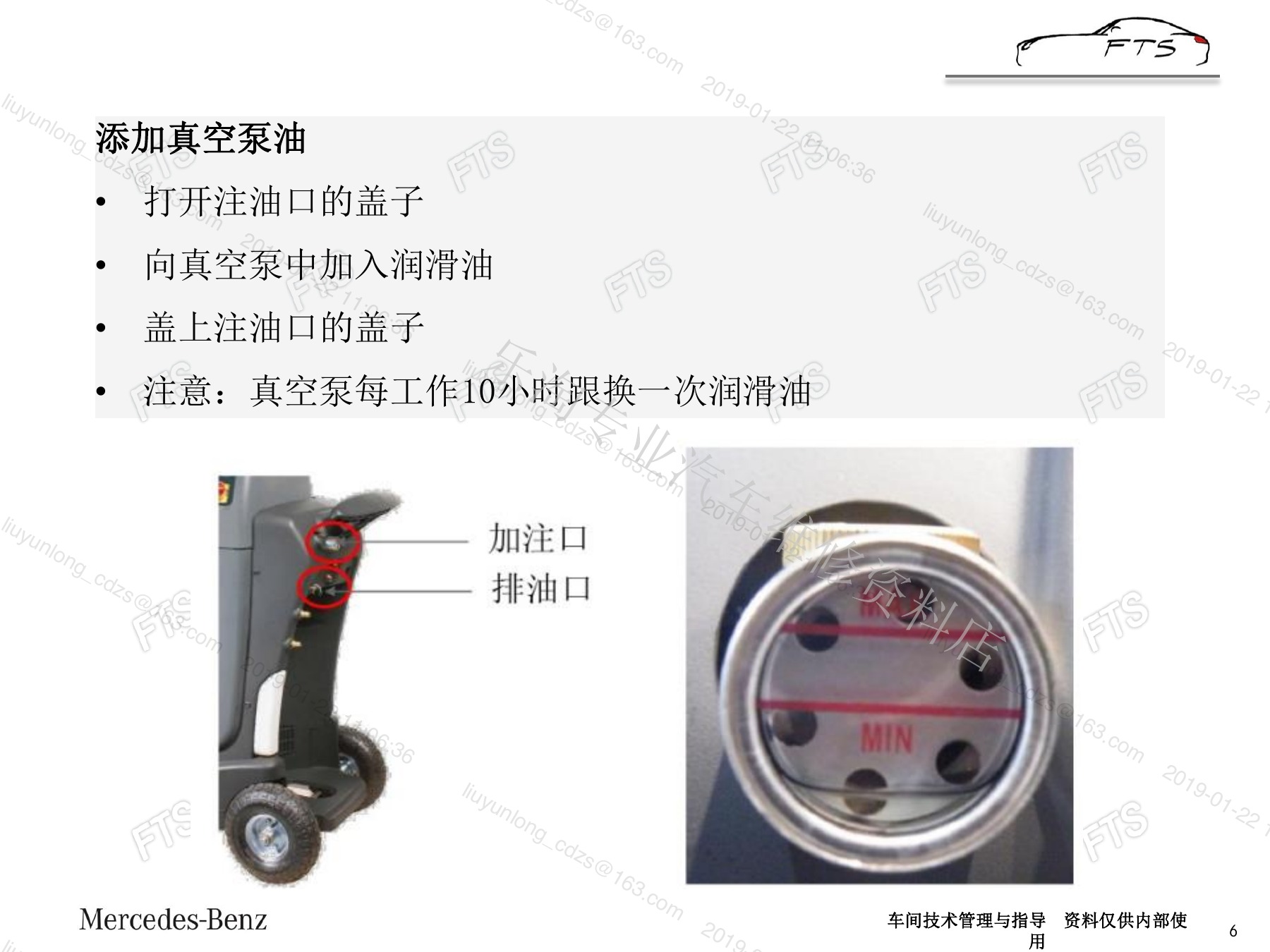

原资料中的AC350C结构、控制面板、软管、阀门和启动检查（page-06）

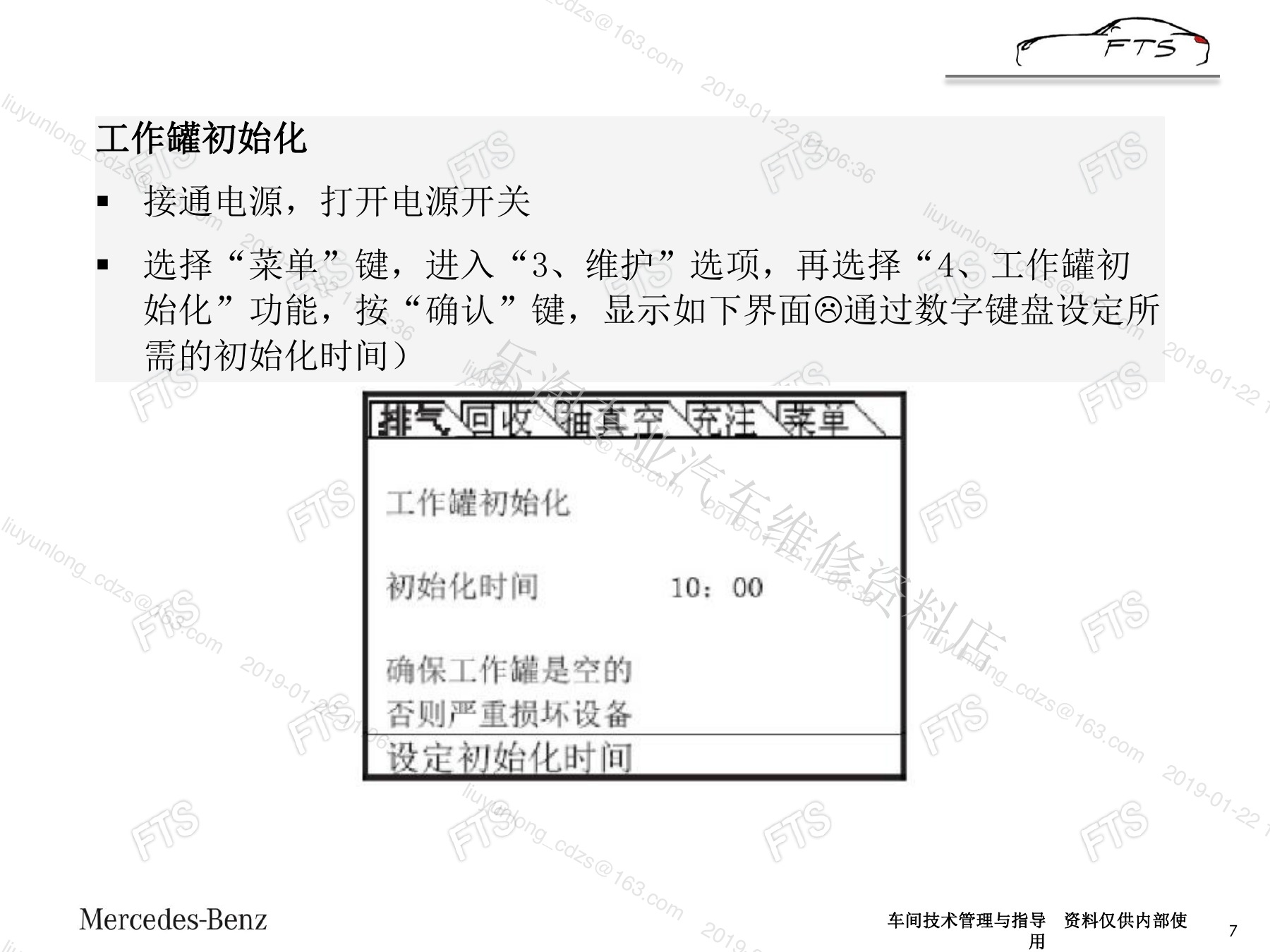

原资料中的AC350C结构、控制面板、软管、阀门和启动检查（page-07）

确认设备支持车辆所用制冷剂，检查高低压软管、快速接头、压力表、油瓶、回收罐和电源。不同制冷剂的设备、软管和接头不得混用；工作区保持通风并佩戴护目镜和手套。

二、工作罐初始化和制冷剂称重

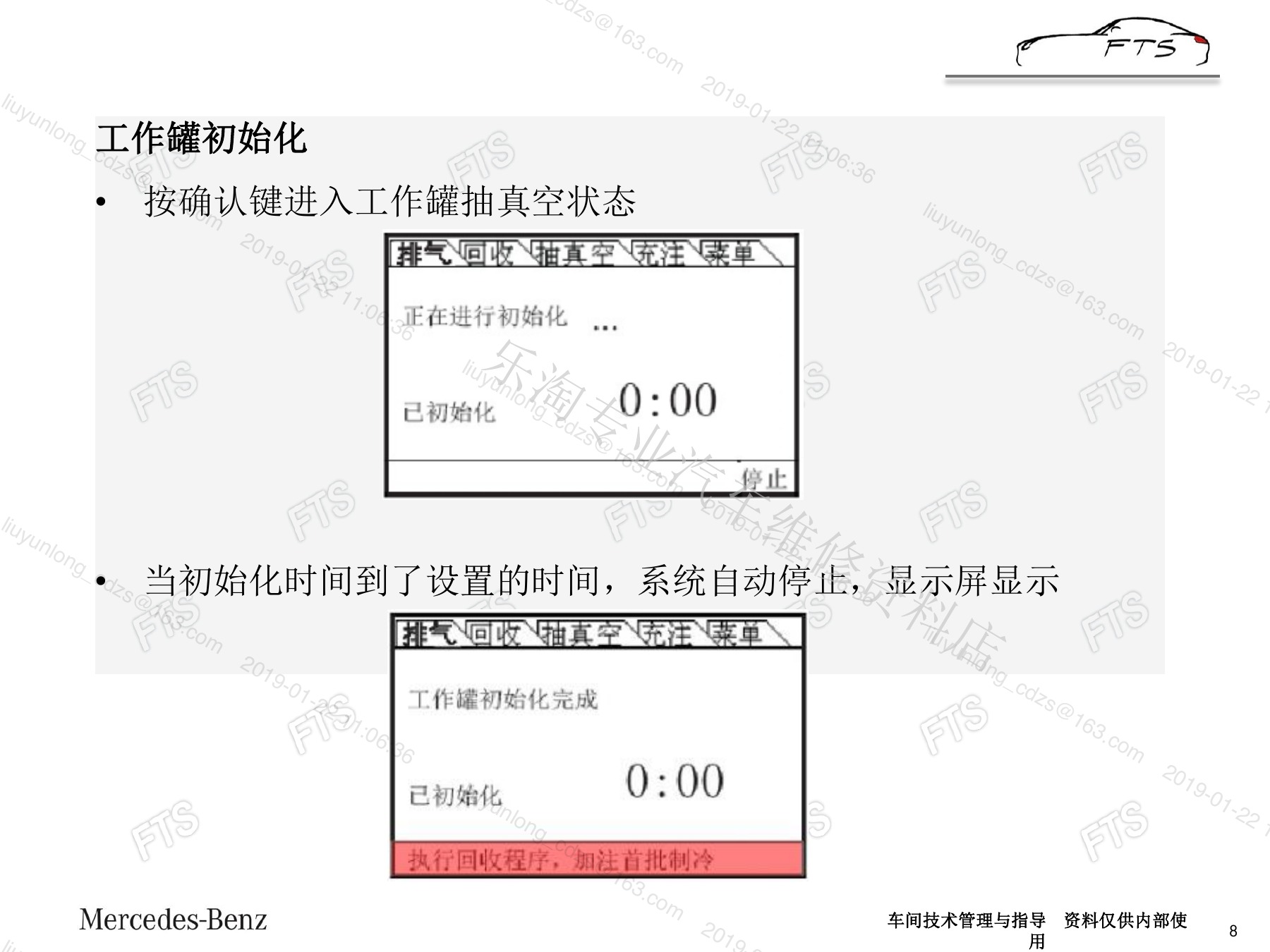

原资料中的工作罐、电子秤、初始数据和设备自检（page-08）

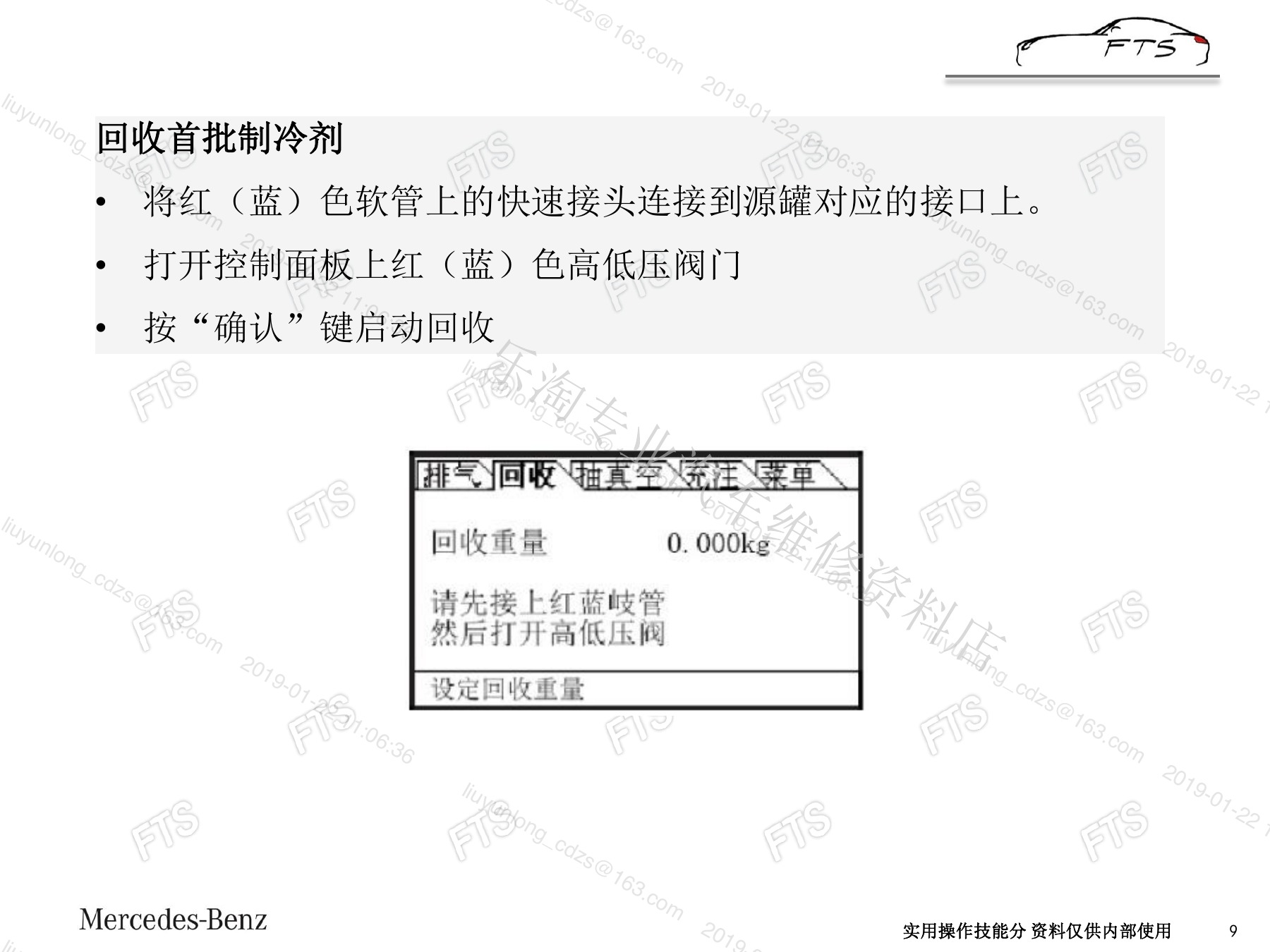

原资料中的工作罐、电子秤、初始数据和设备自检（page-09）

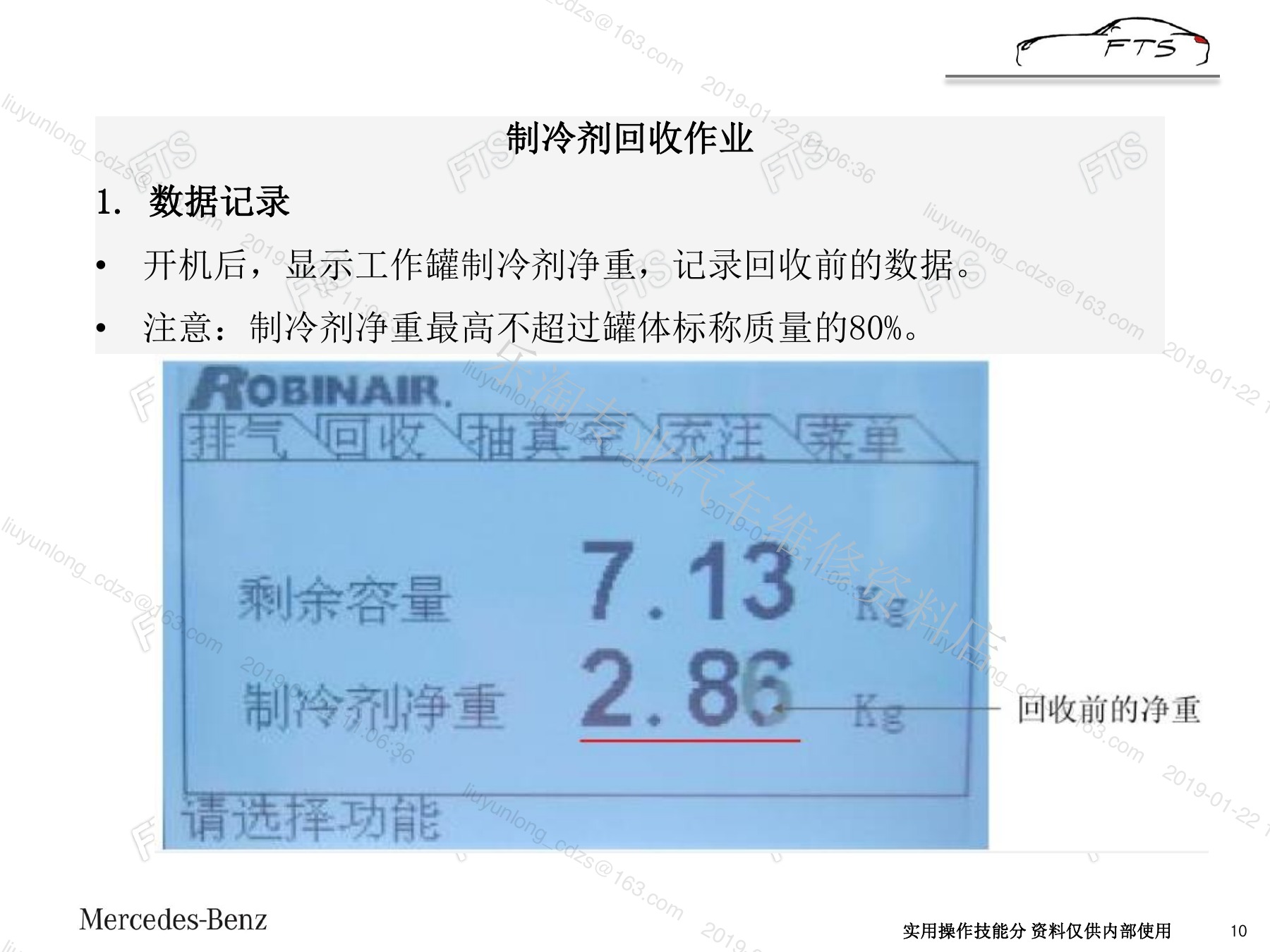

原资料中的工作罐、电子秤、初始数据和设备自检（page-10）

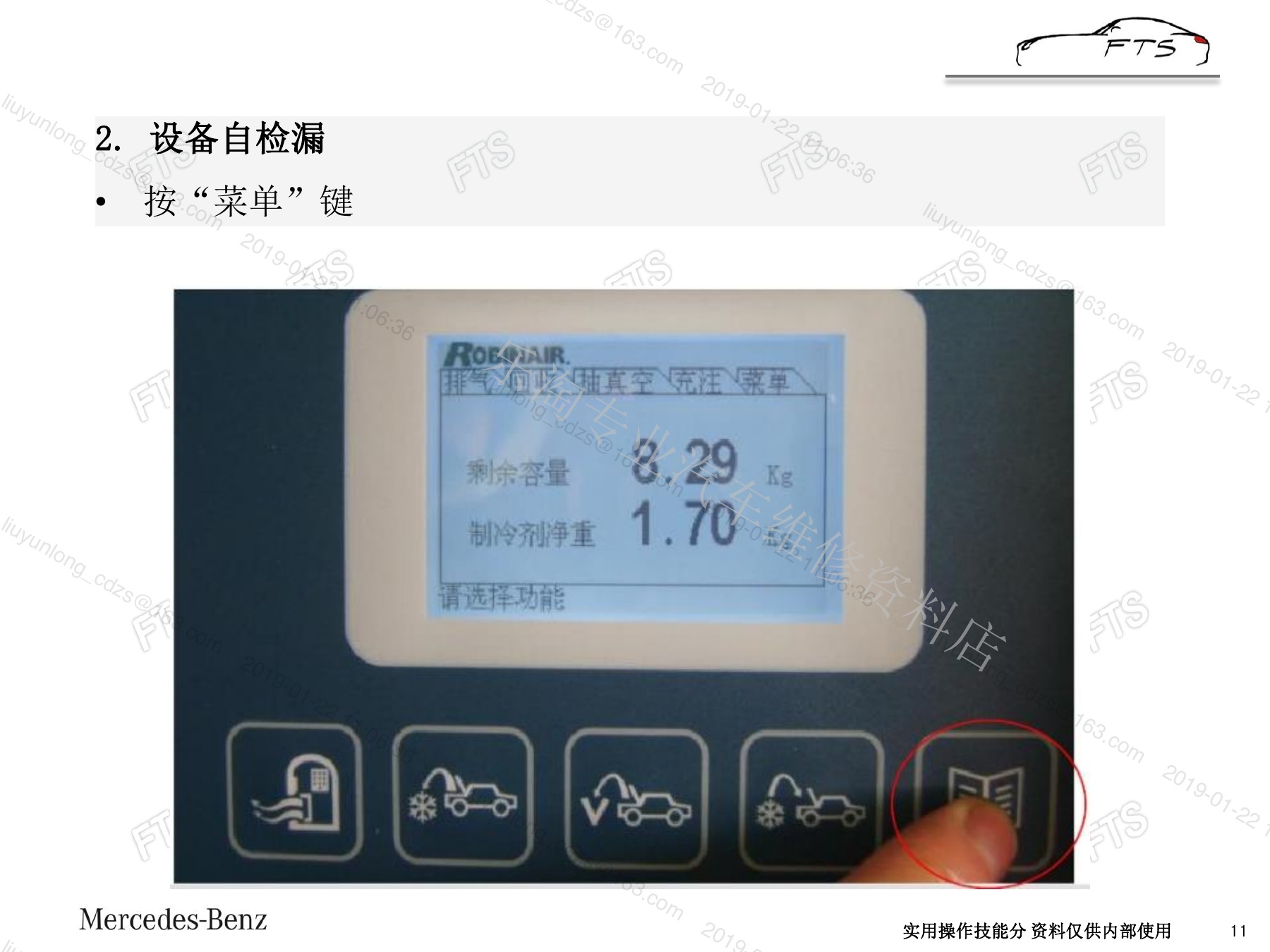

原资料中的工作罐、电子秤、初始数据和设备自检（page-11）

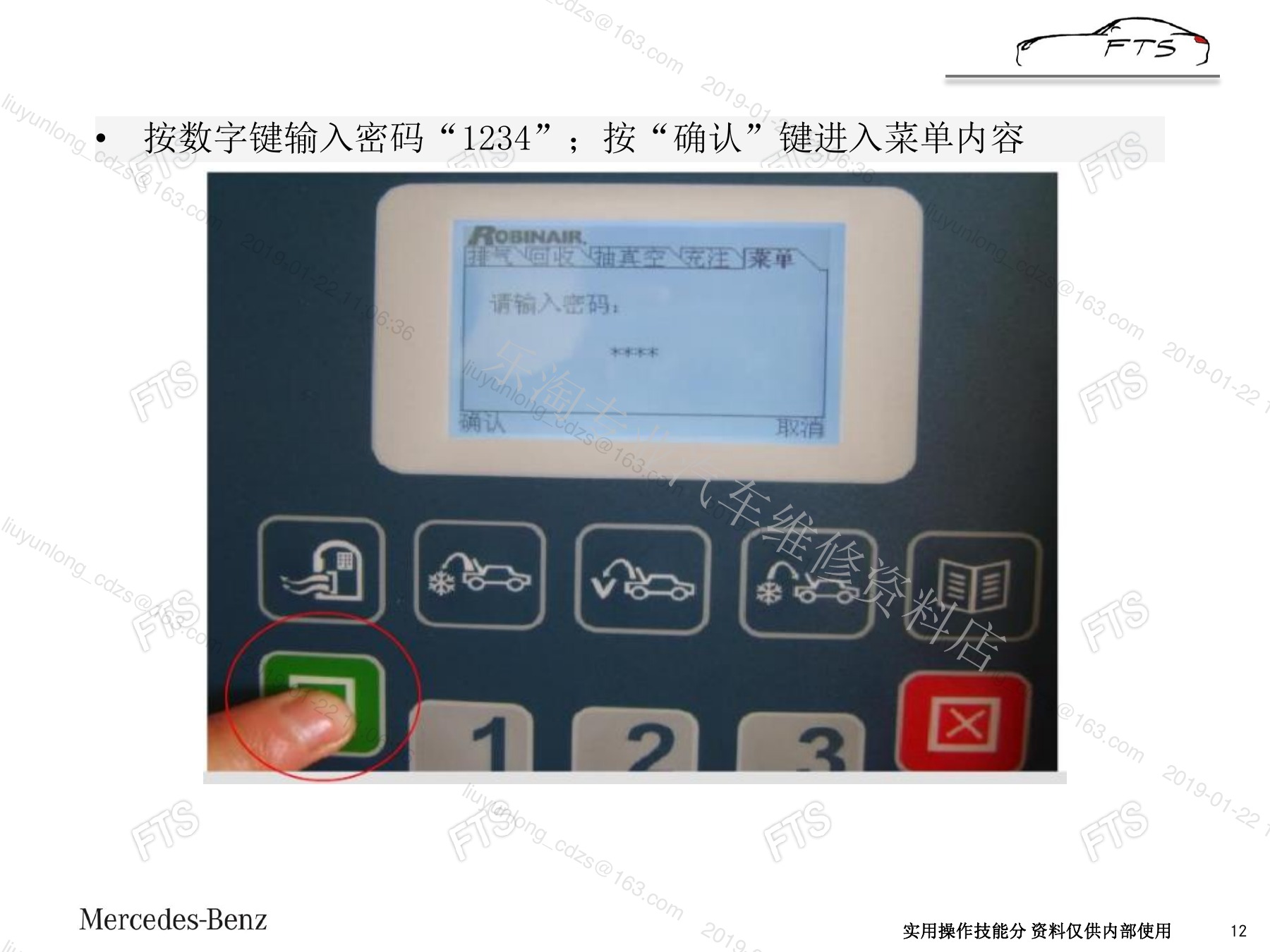

原资料中的工作罐、电子秤、初始数据和设备自检（page-12）

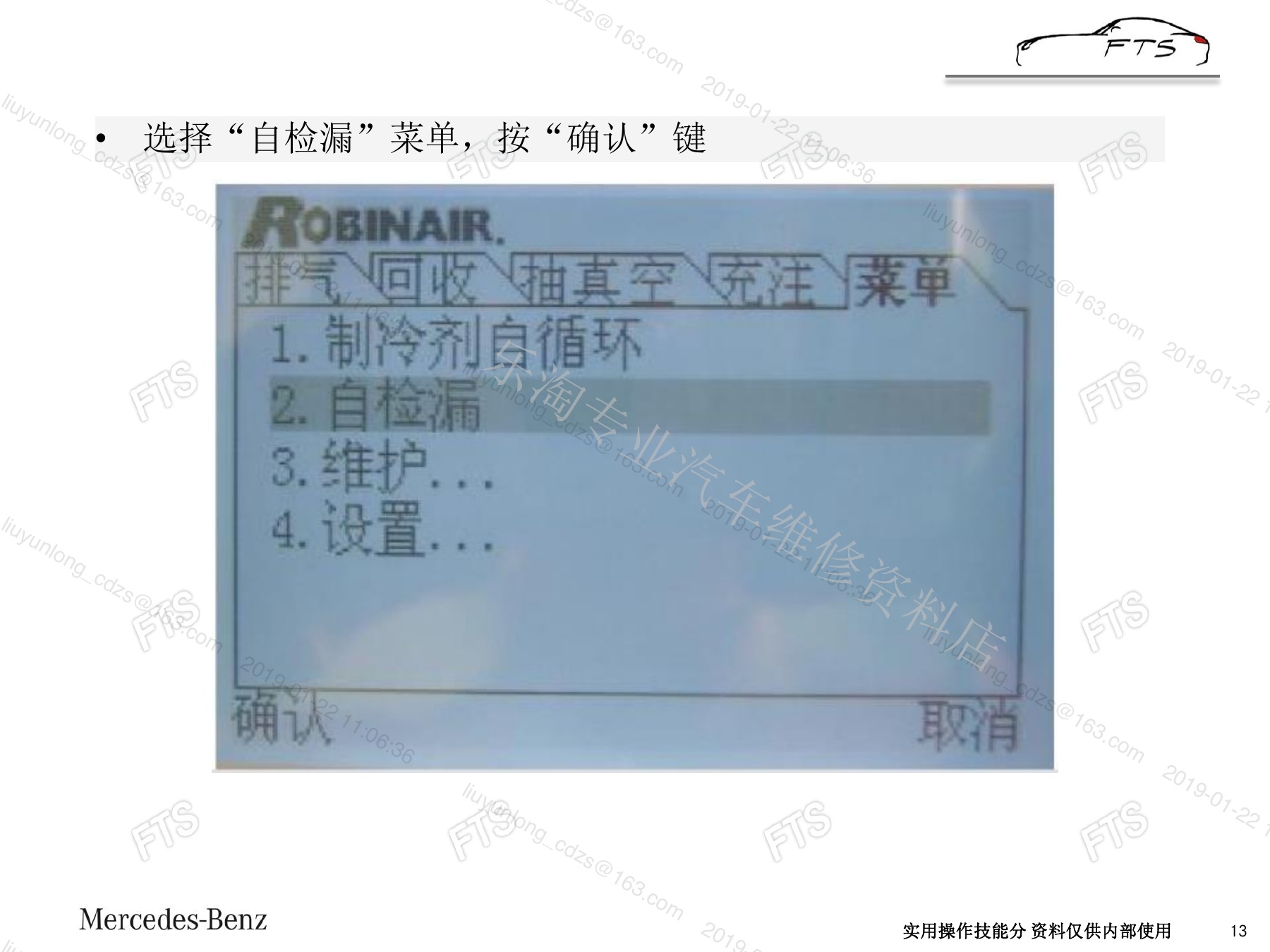

原资料中的工作罐、电子秤、初始数据和设备自检（page-13）

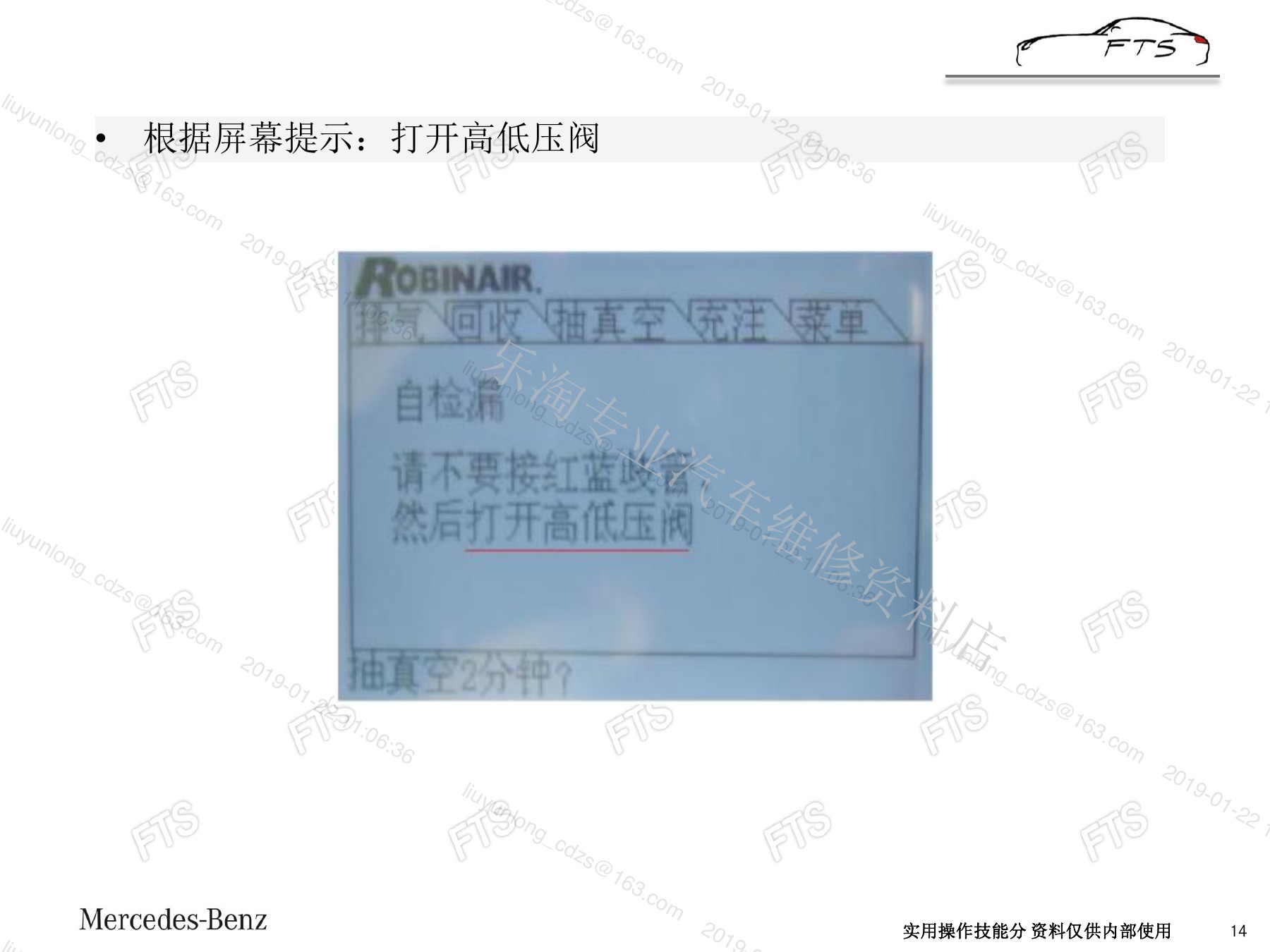

原资料中的工作罐、电子秤、初始数据和设备自检（page-14）

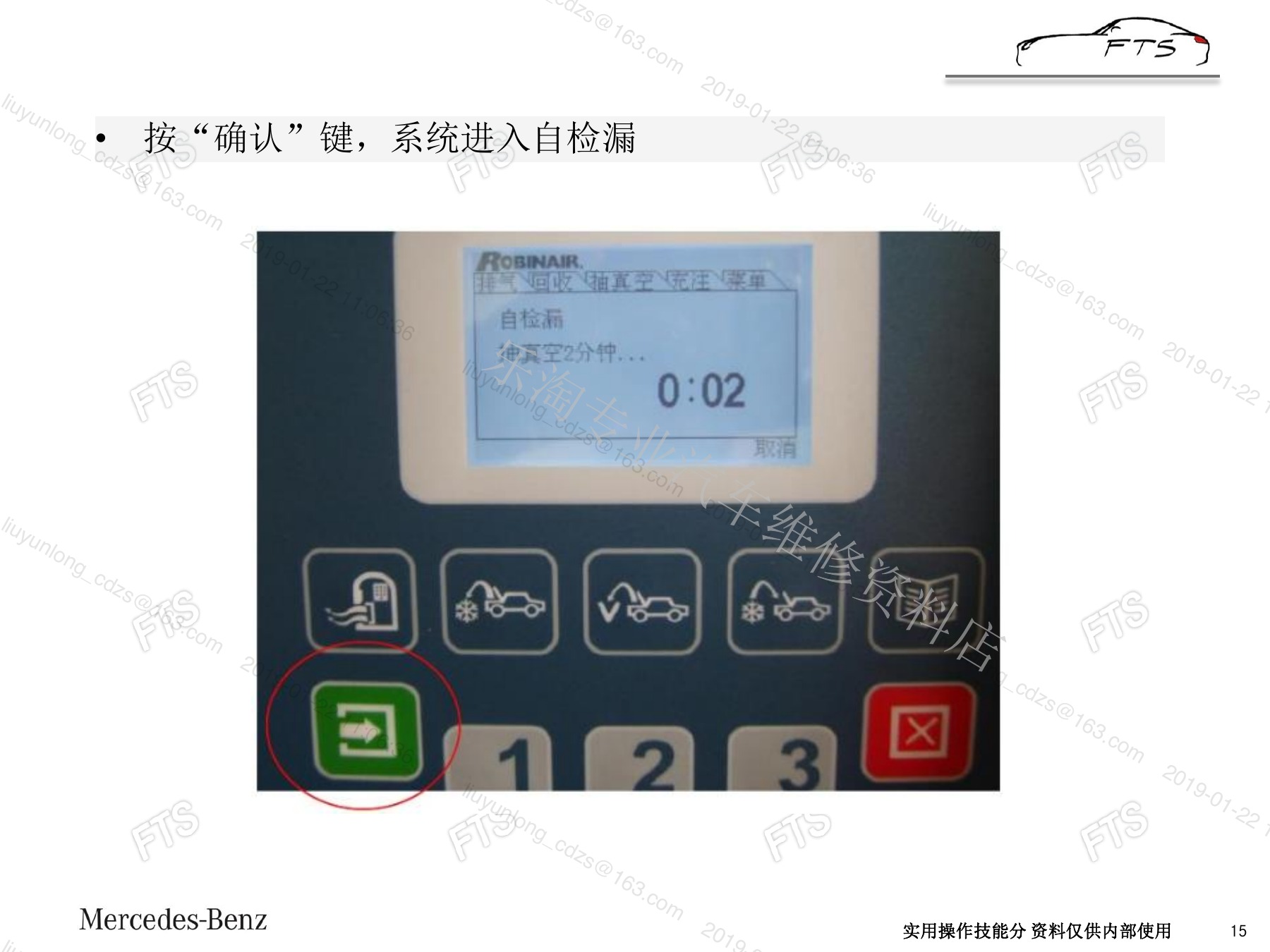

原资料中的工作罐、电子秤、初始数据和设备自检（page-15）

按设备说明输入或确认罐体与制冷剂数据，检查电子秤零点和回收罐允许容量。不能把屏幕估算量当作实际罐容量，罐体达到安全上限前必须停止回收并按规定处理。

三、连接车辆与回收制冷剂

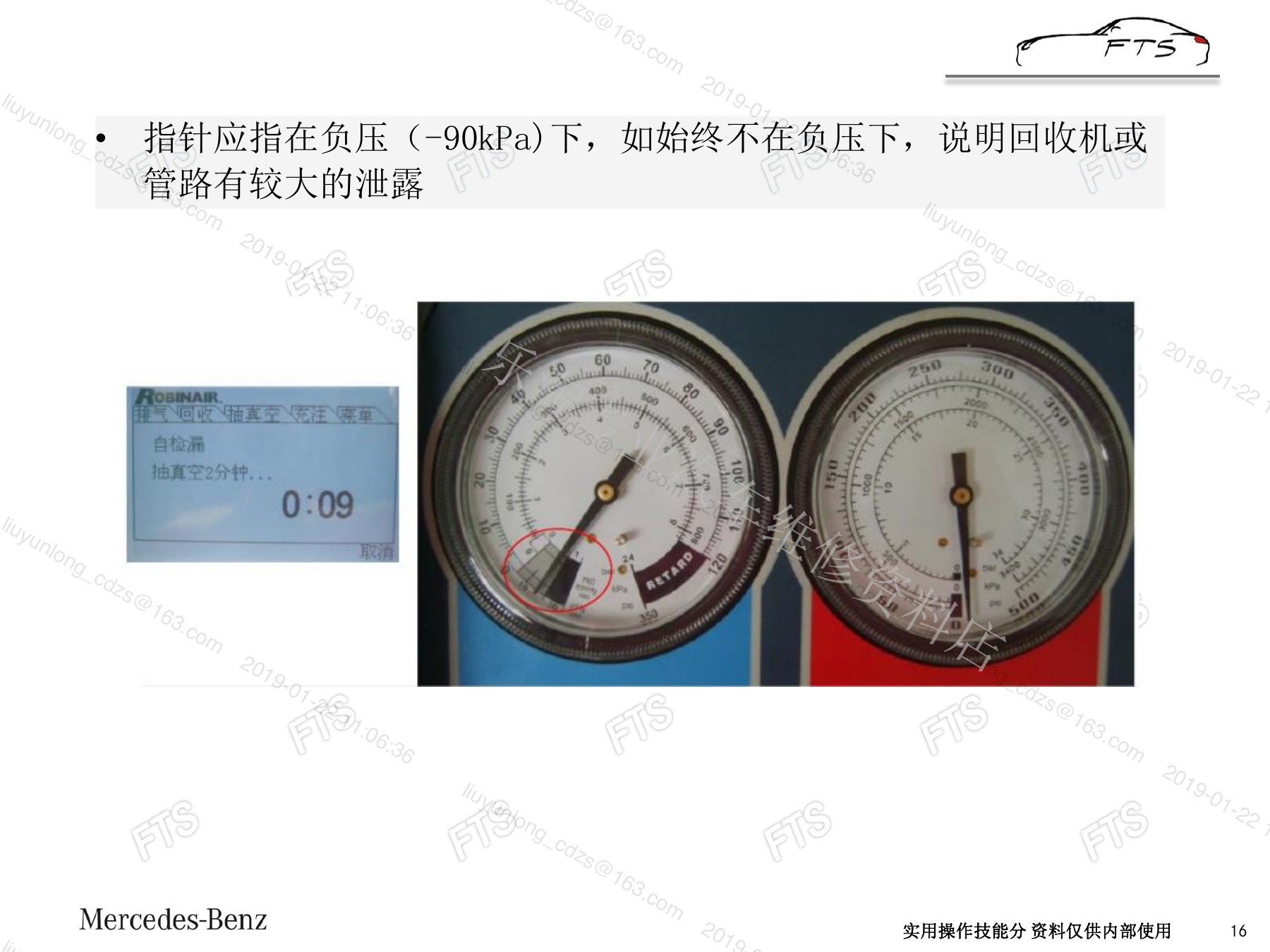

原资料中的车辆高低压口、接头、回收菜单和压力变化（page-16）

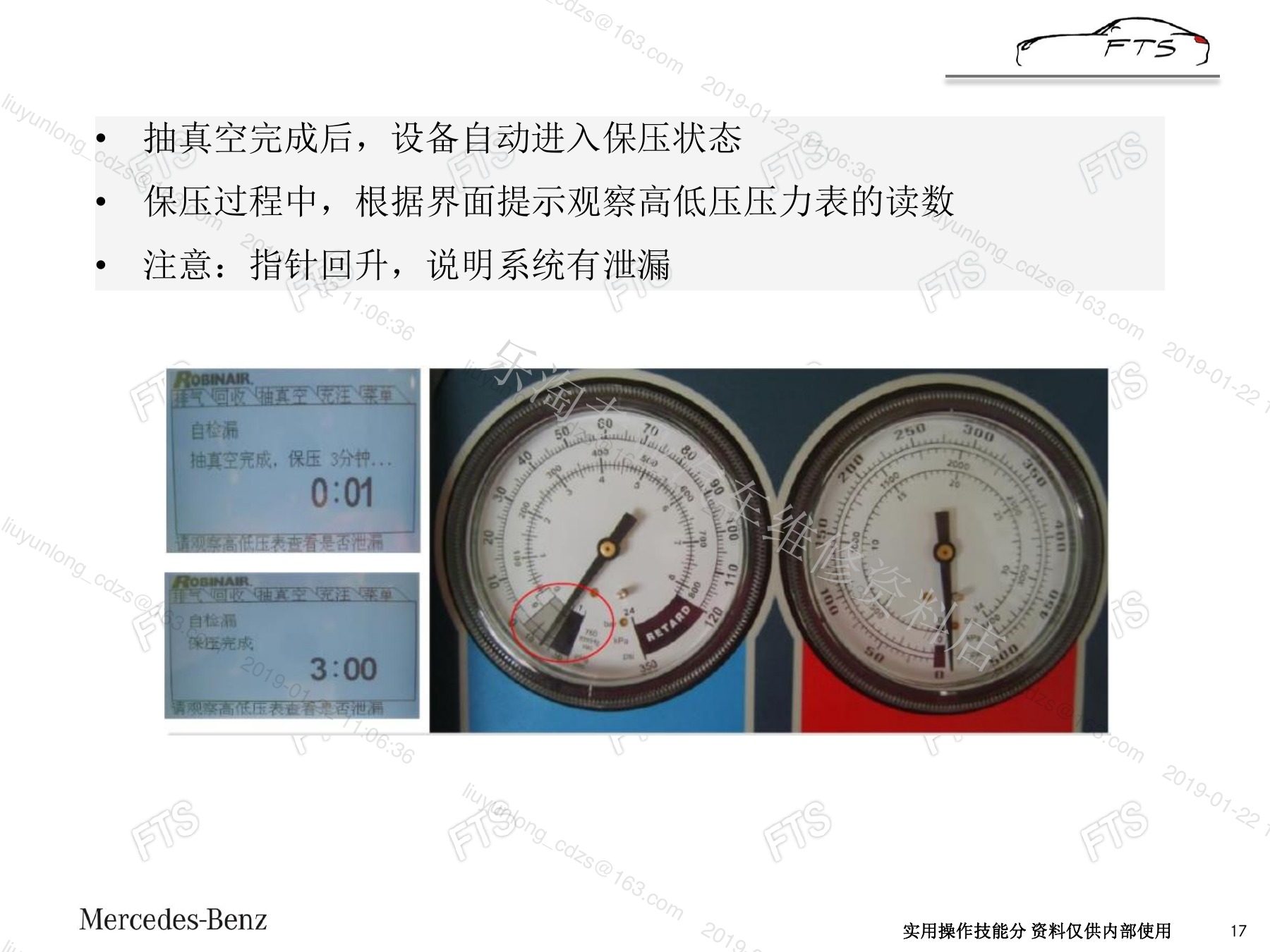

原资料中的车辆高低压口、接头、回收菜单和压力变化（page-17）

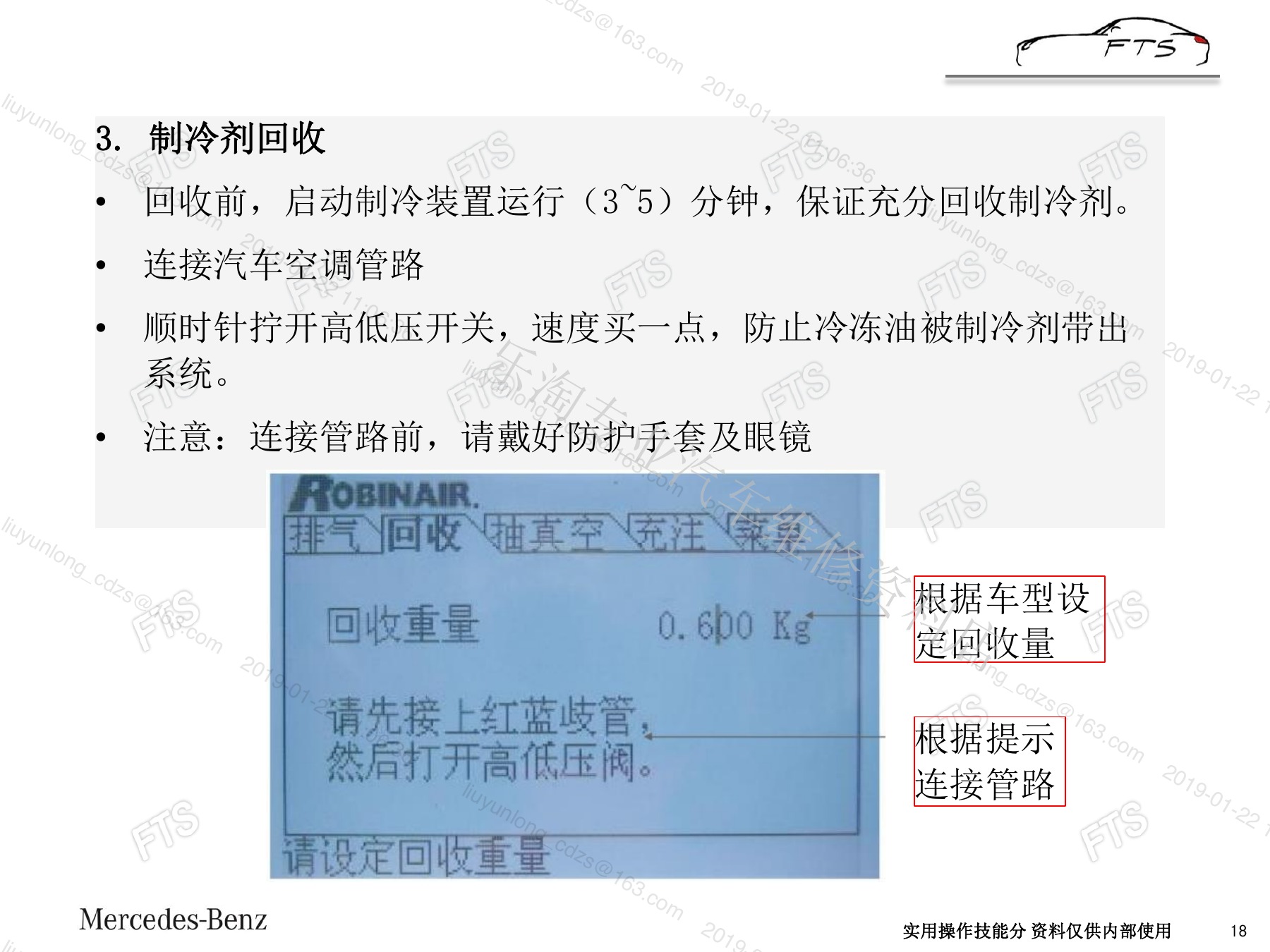

原资料中的车辆高低压口、接头、回收菜单和压力变化（page-18）

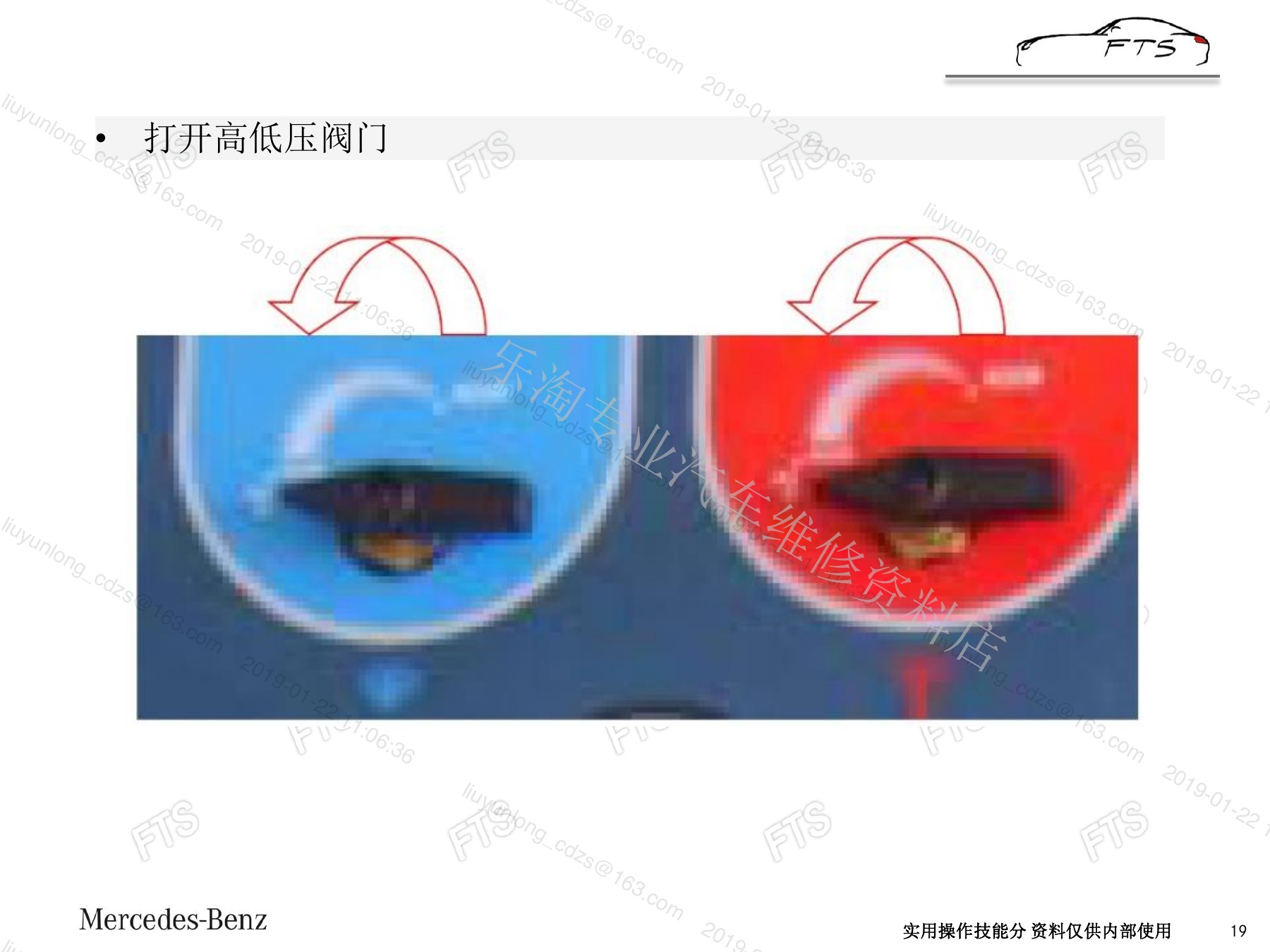

原资料中的车辆高低压口、接头、回收菜单和压力变化（page-19）

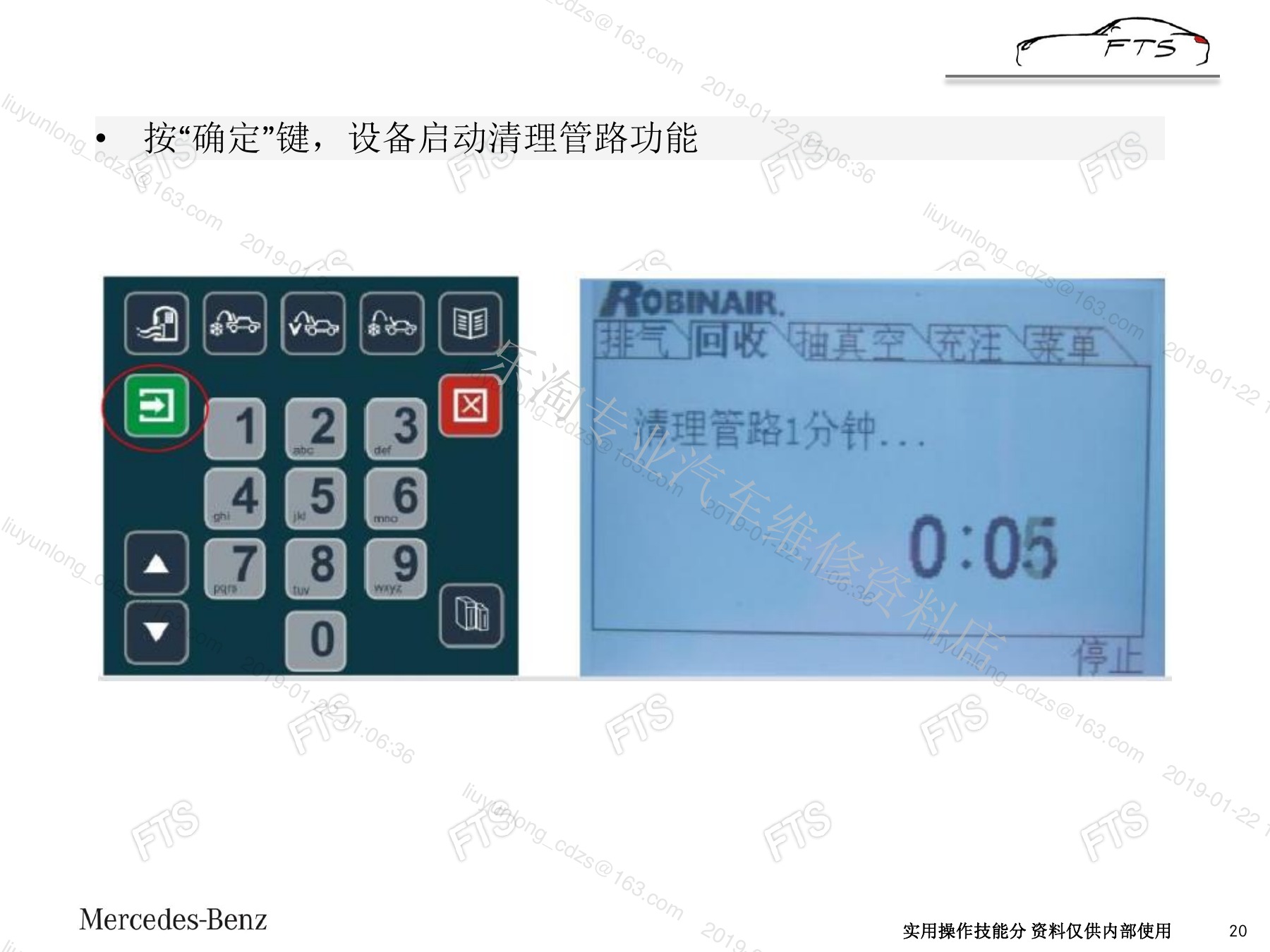

原资料中的车辆高低压口、接头、回收菜单和压力变化（page-20）

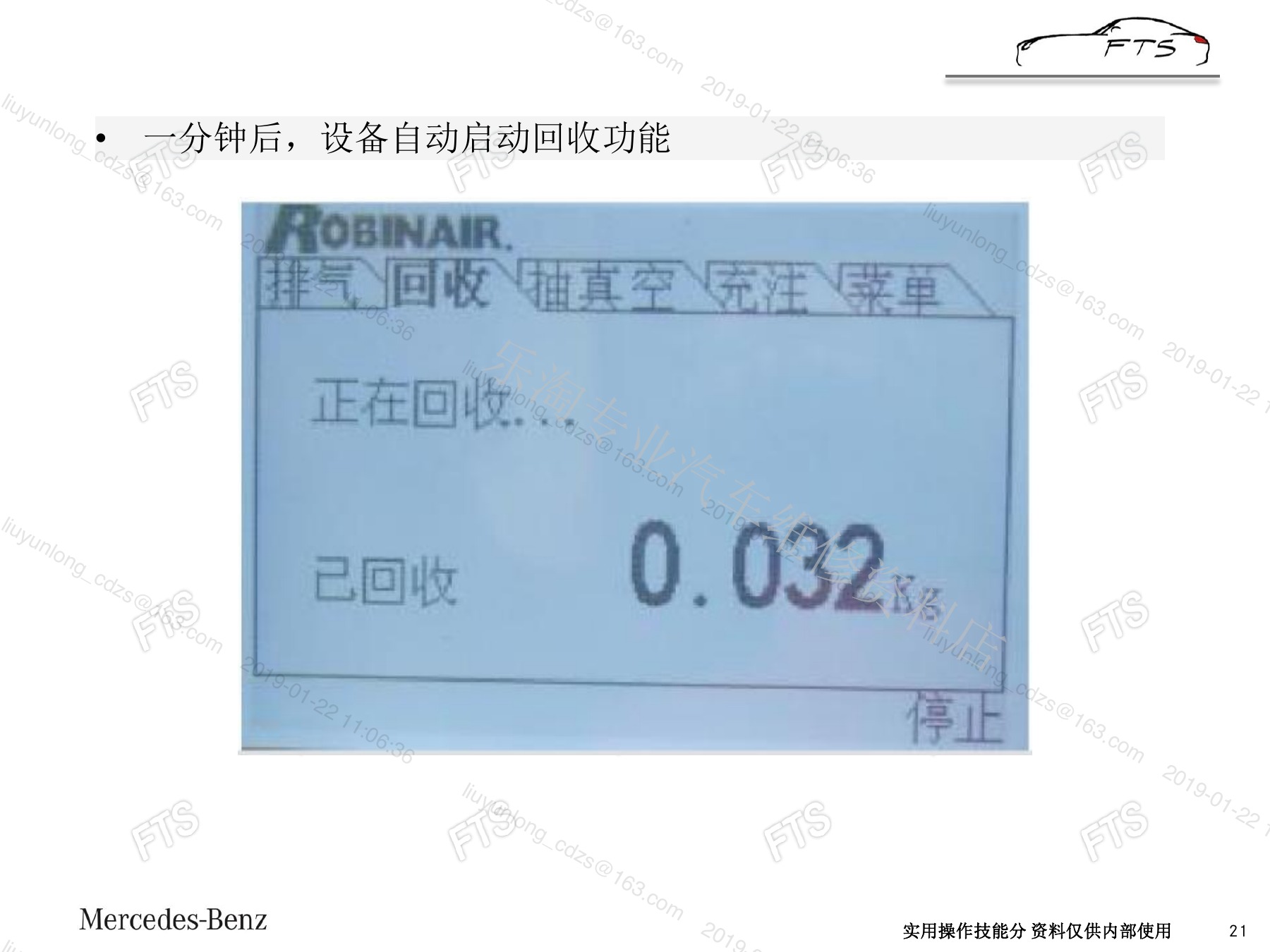

原资料中的车辆高低压口、接头、回收菜单和压力变化（page-21）
原资料中的车辆高低压口、接头、回收菜单和压力变化（page-22）

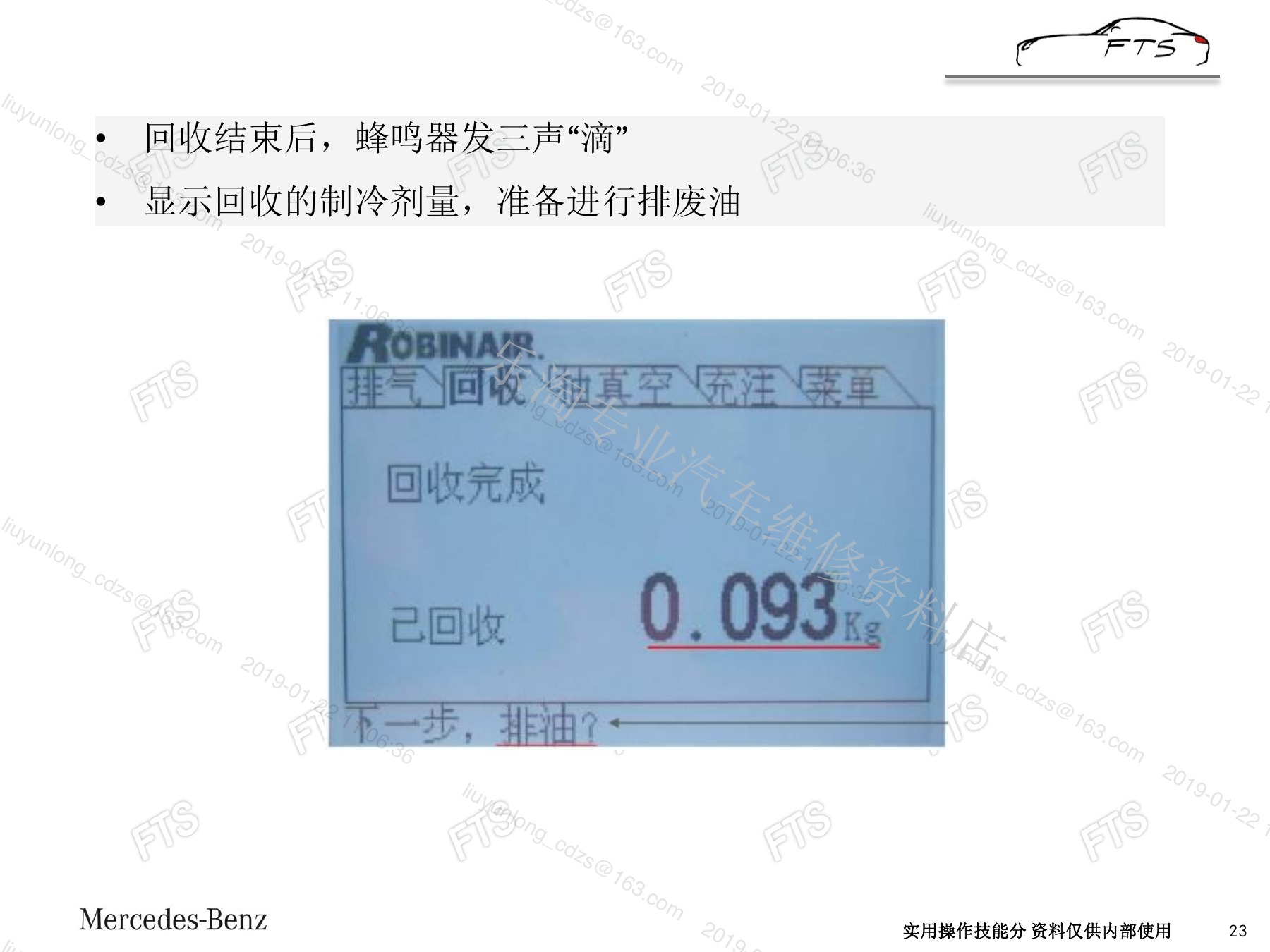

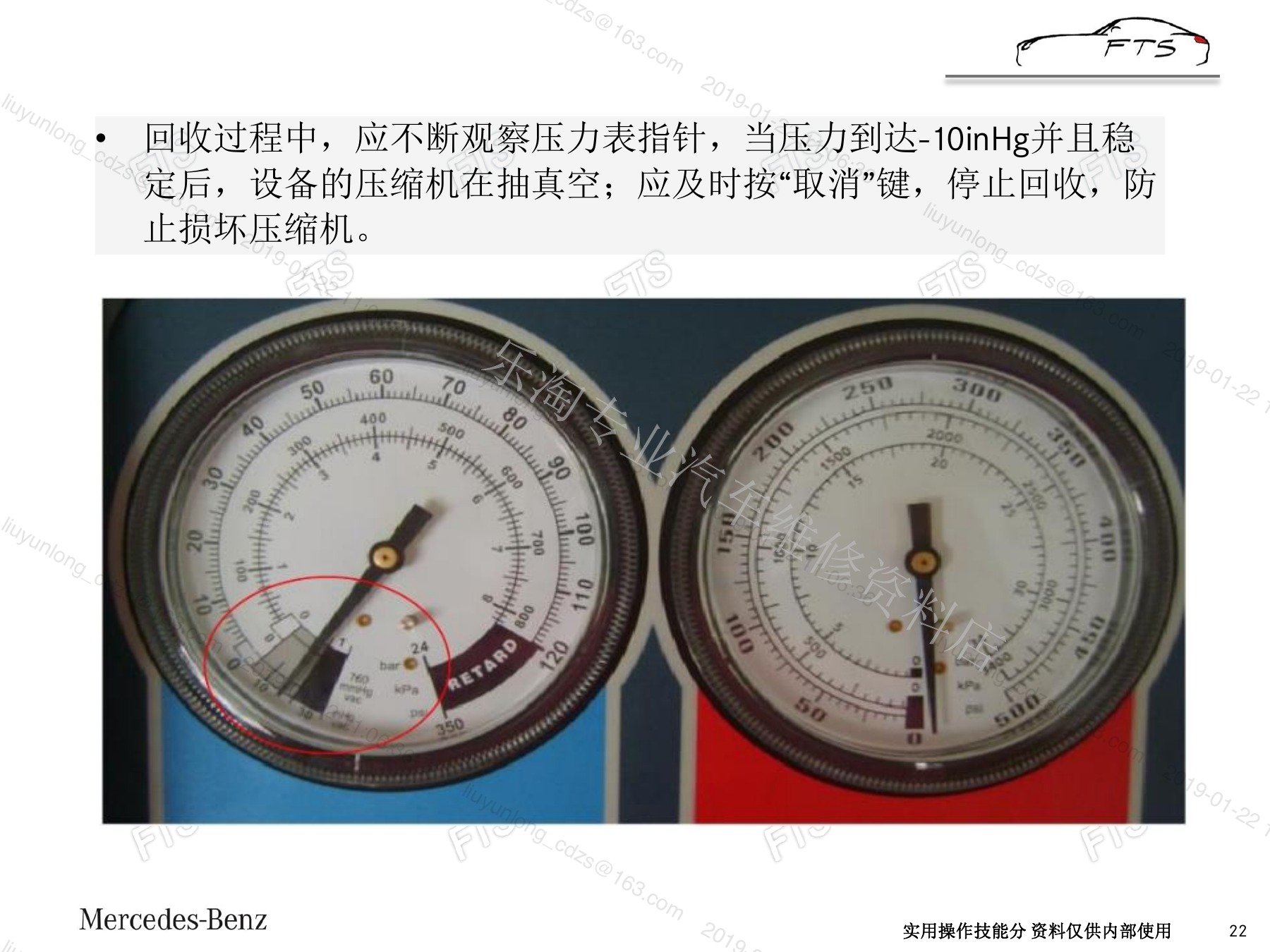

原资料中的车辆高低压口、接头、回收菜单和压力变化（page-23）

识别车辆高低压维修口，发动机关闭后连接对应接头并打开设备阀门。执行回收并观察高低压、回收量和自动停机；系统压力重新回升时按设备程序继续，不能直接排放制冷剂。

四、旧油分离、计量和抽真空

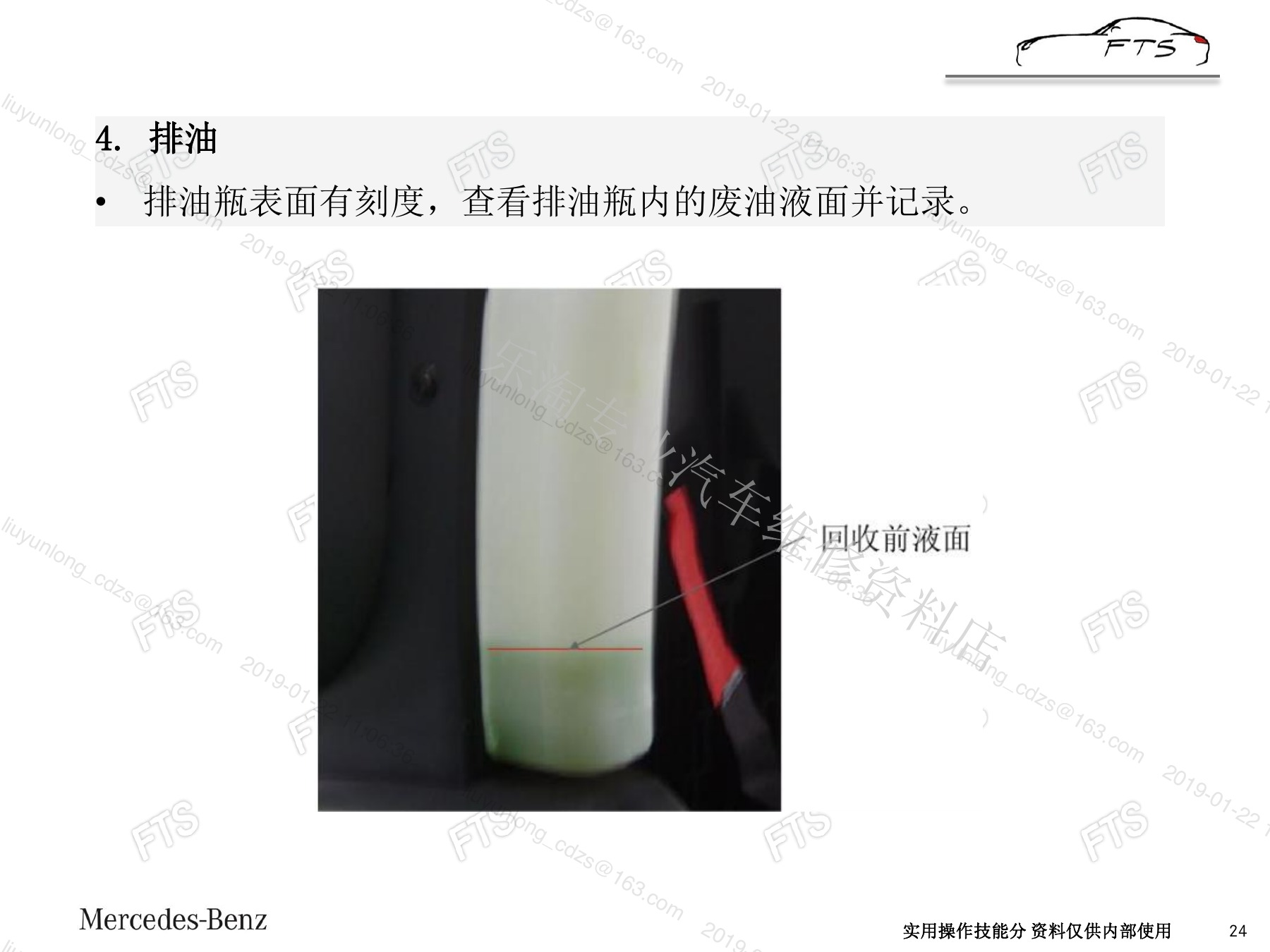

原资料中的旧油瓶、回收油量、真空菜单和压力表（page-24）

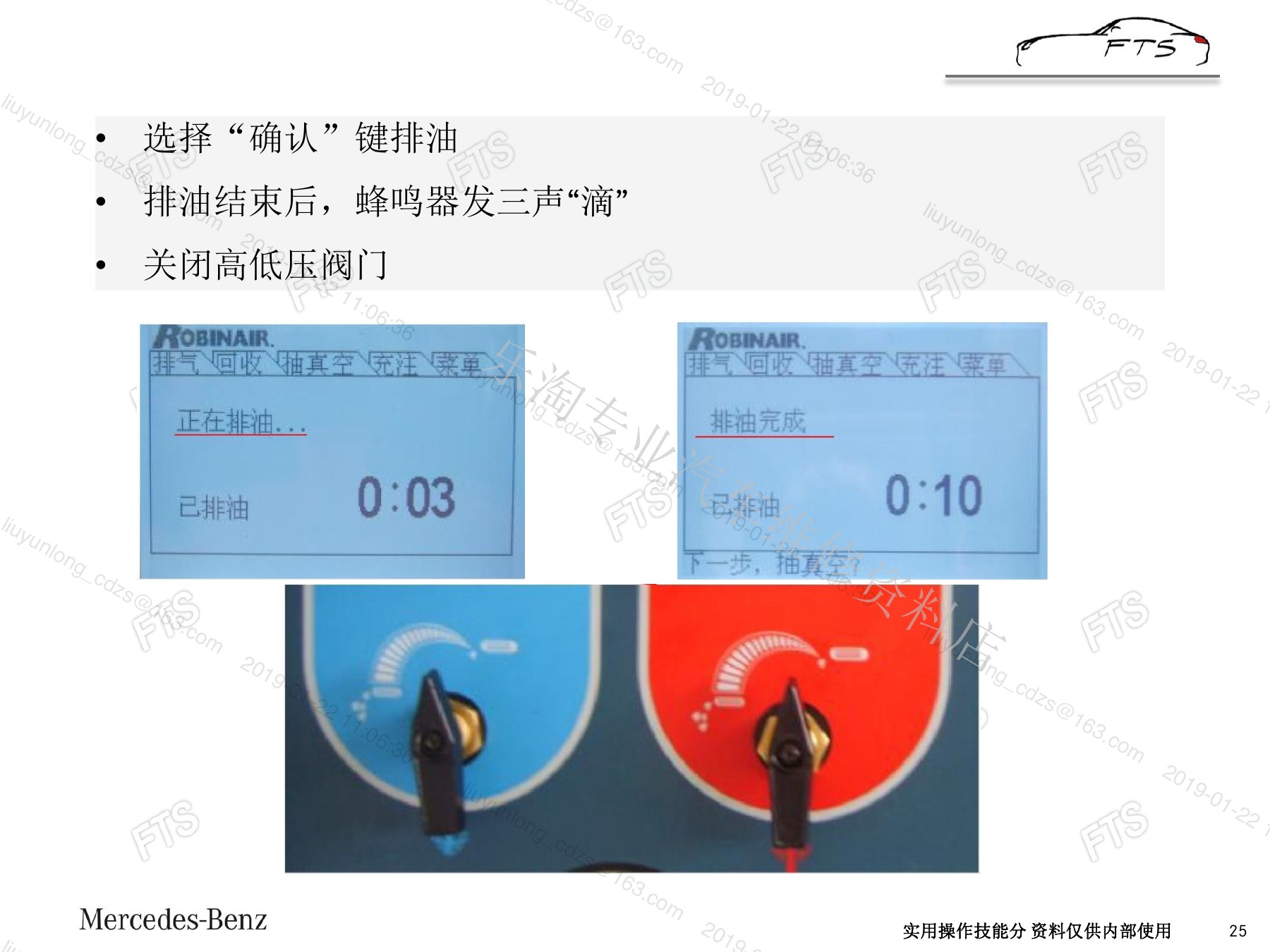

原资料中的旧油瓶、回收油量、真空菜单和压力表（page-25）

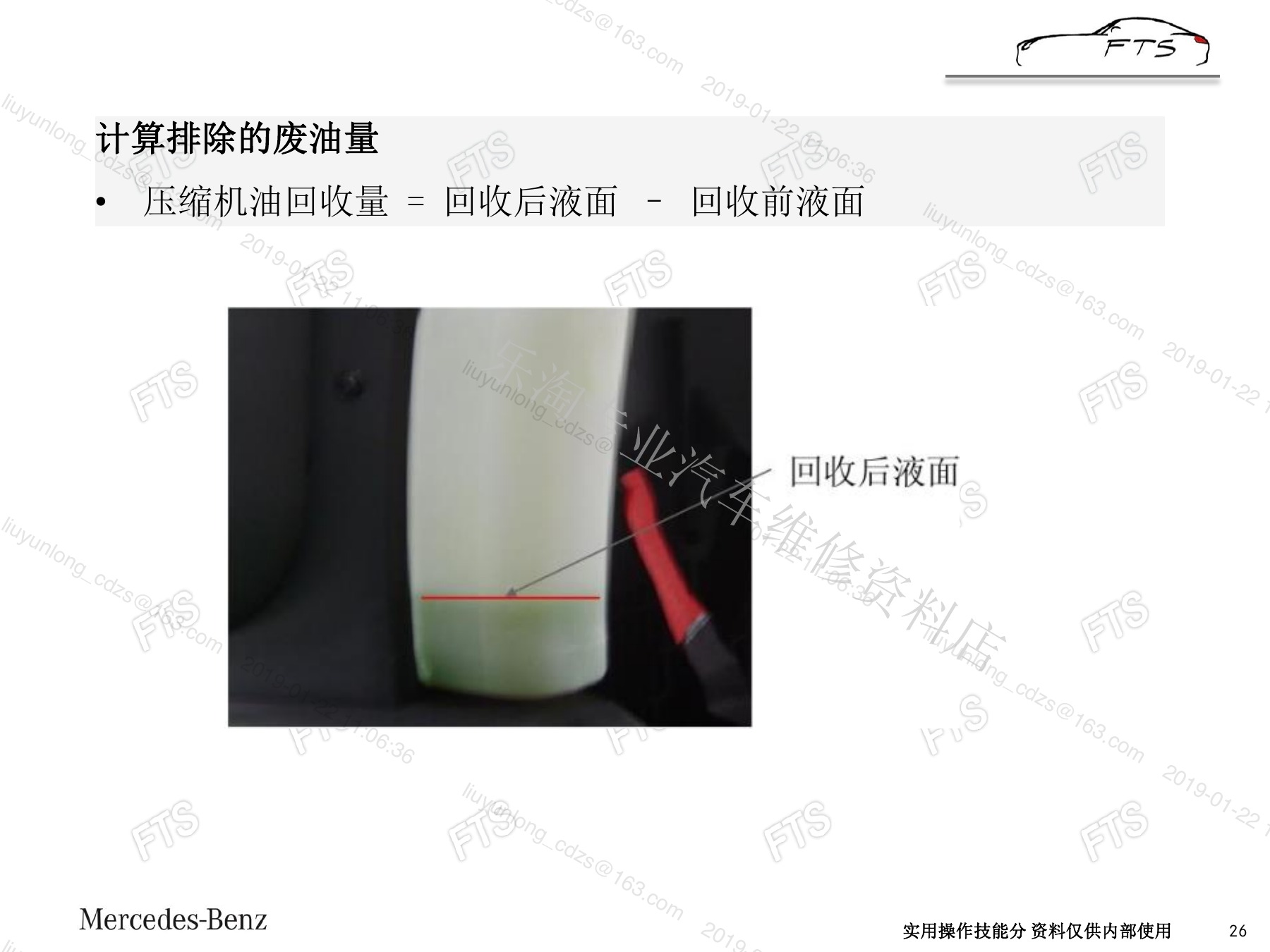

原资料中的旧油瓶、回收油量、真空菜单和压力表（page-26）

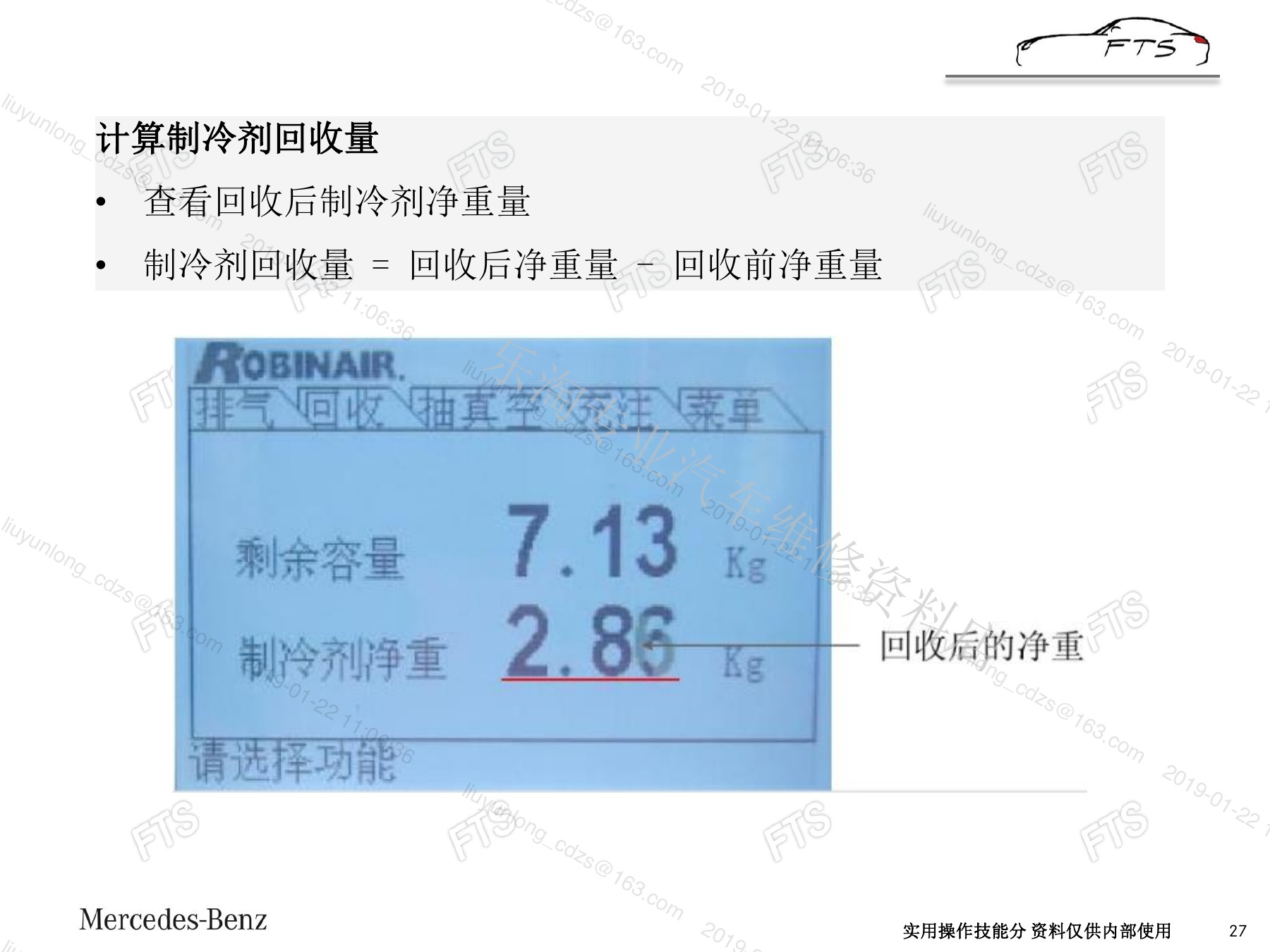

原资料中的旧油瓶、回收油量、真空菜单和压力表（page-27）

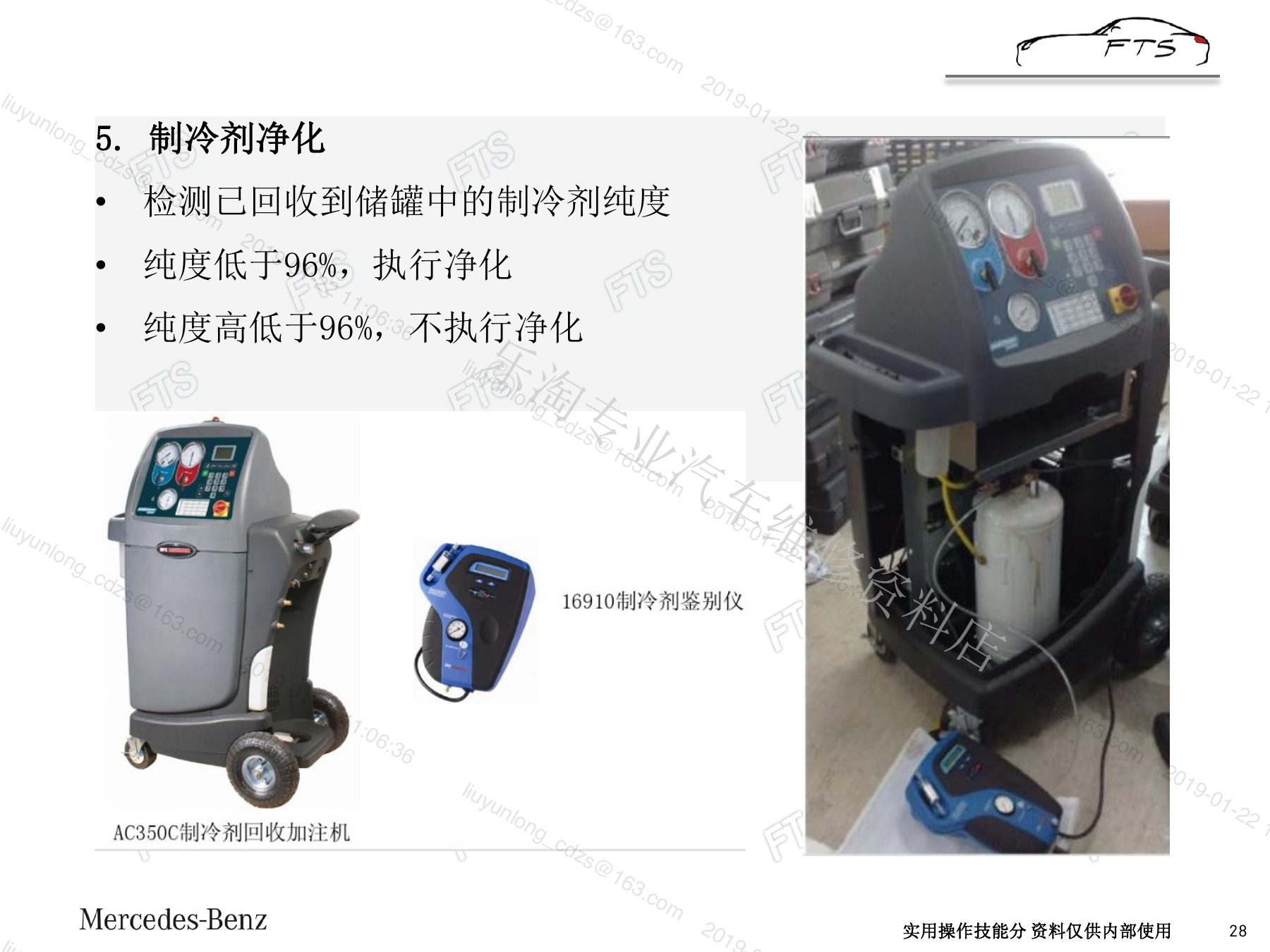

原资料中的旧油瓶、回收油量、真空菜单和压力表（page-28）

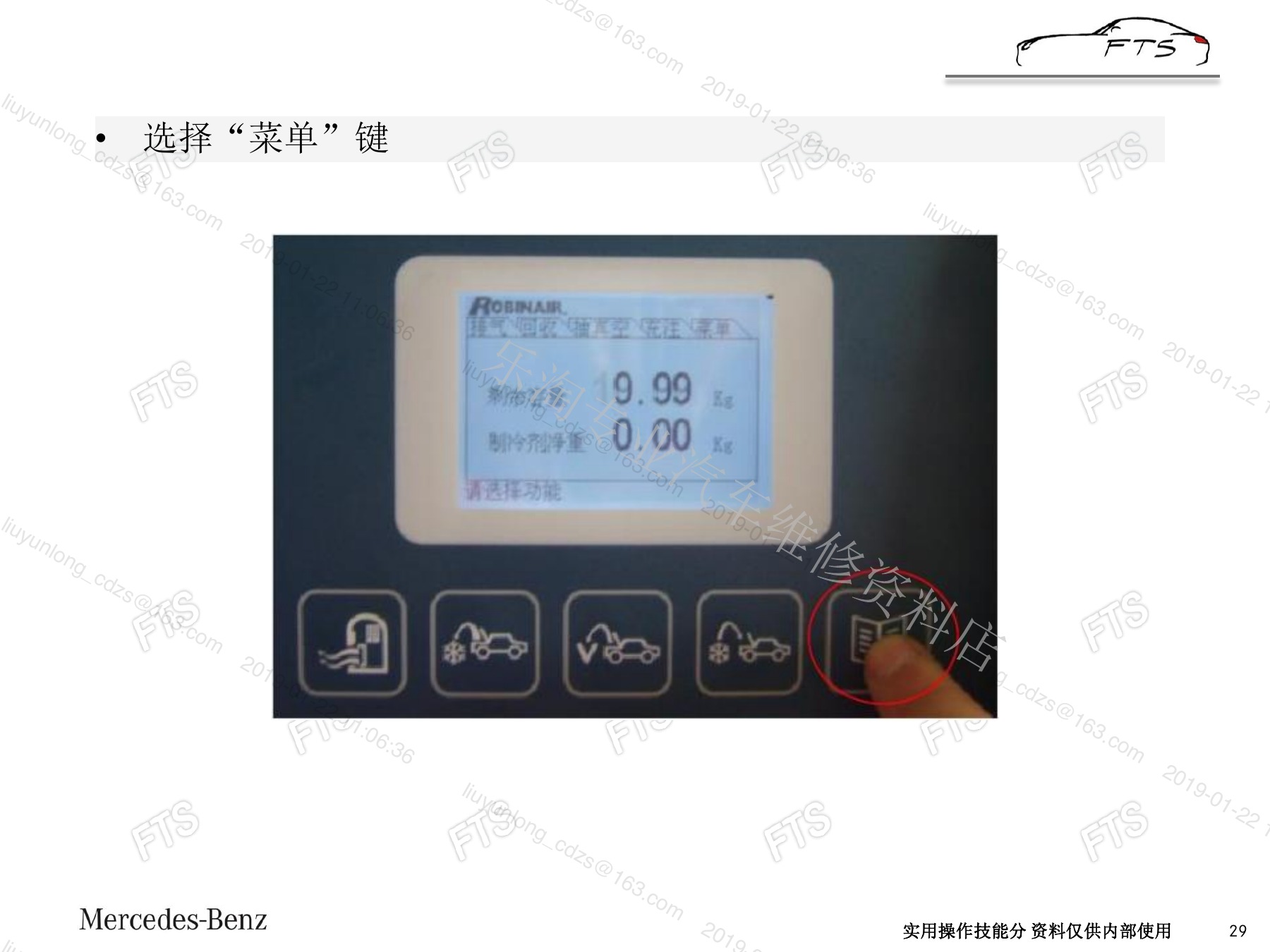

原资料中的旧油瓶、回收油量、真空菜单和压力表（page-29）

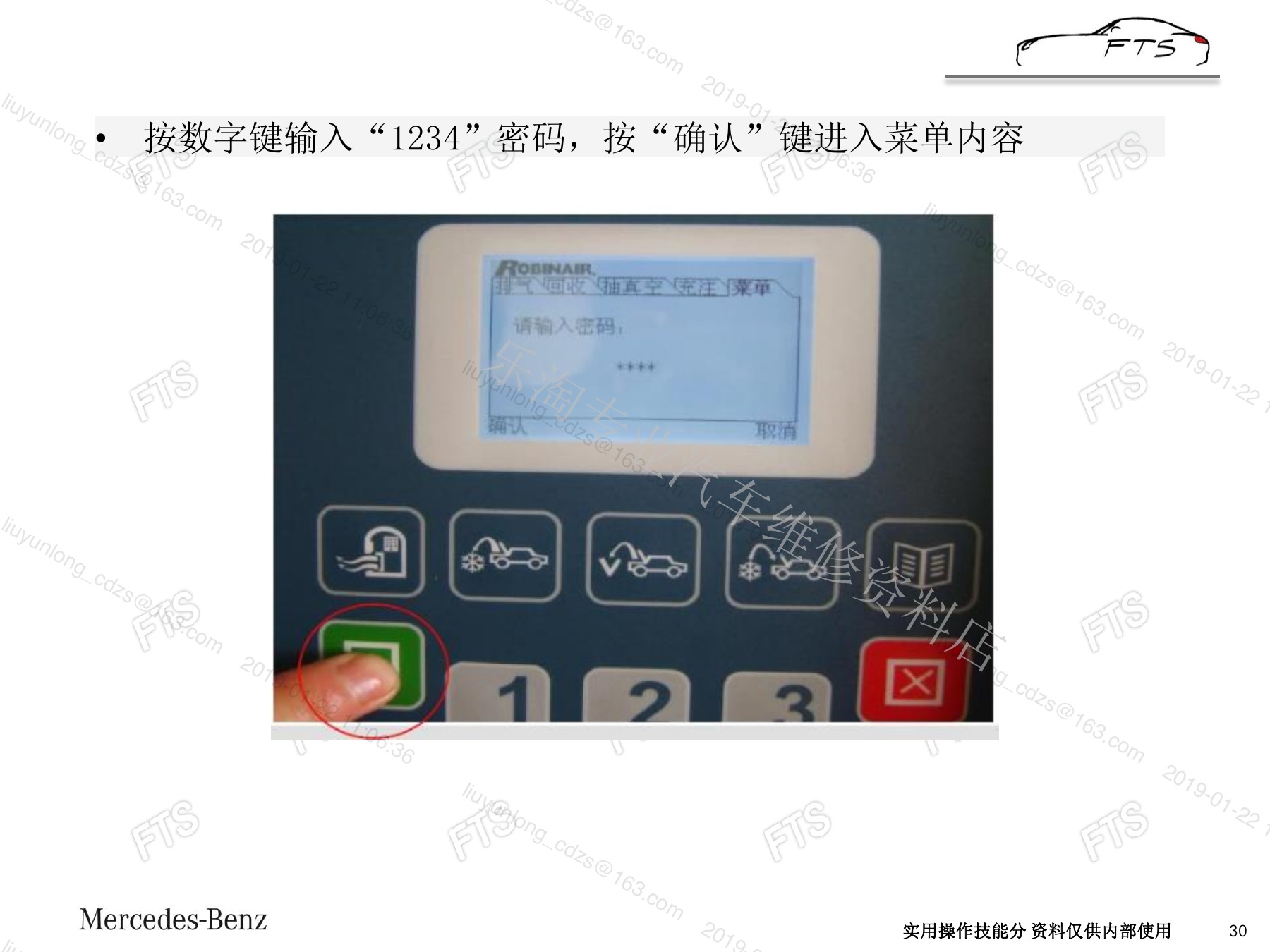

原资料中的旧油瓶、回收油量、真空菜单和压力表（page-30）

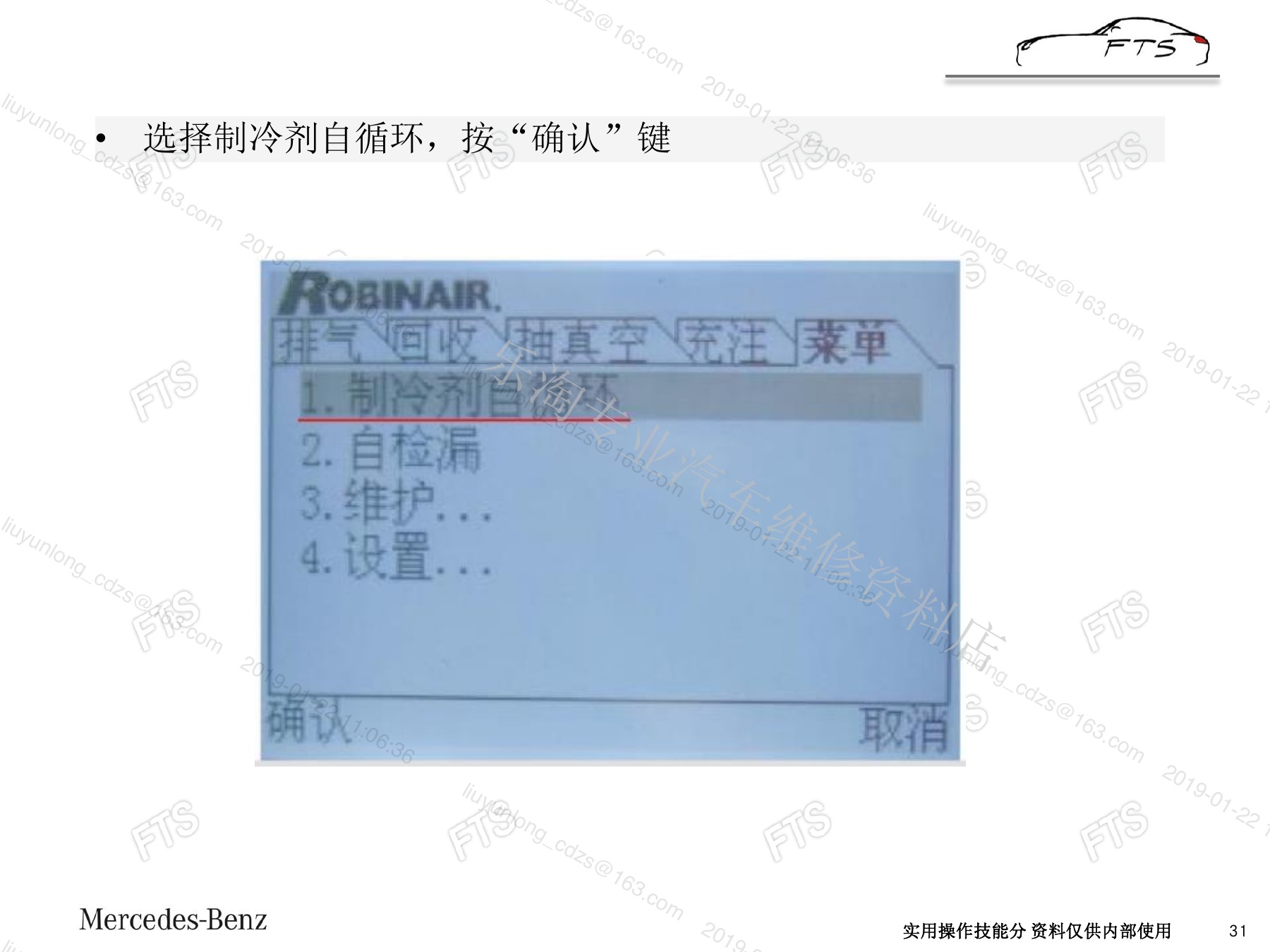

原资料中的旧油瓶、回收油量、真空菜单和压力表（page-31）

记录设备分离出的旧油量和状态，异常颜色或大量杂质需要进一步判断压缩机和系统污染。按维修文件设定抽真空时间并完成真空保持检查；真空不能保持时先查设备接头与车辆泄漏。

五、新油补充与制冷剂加注

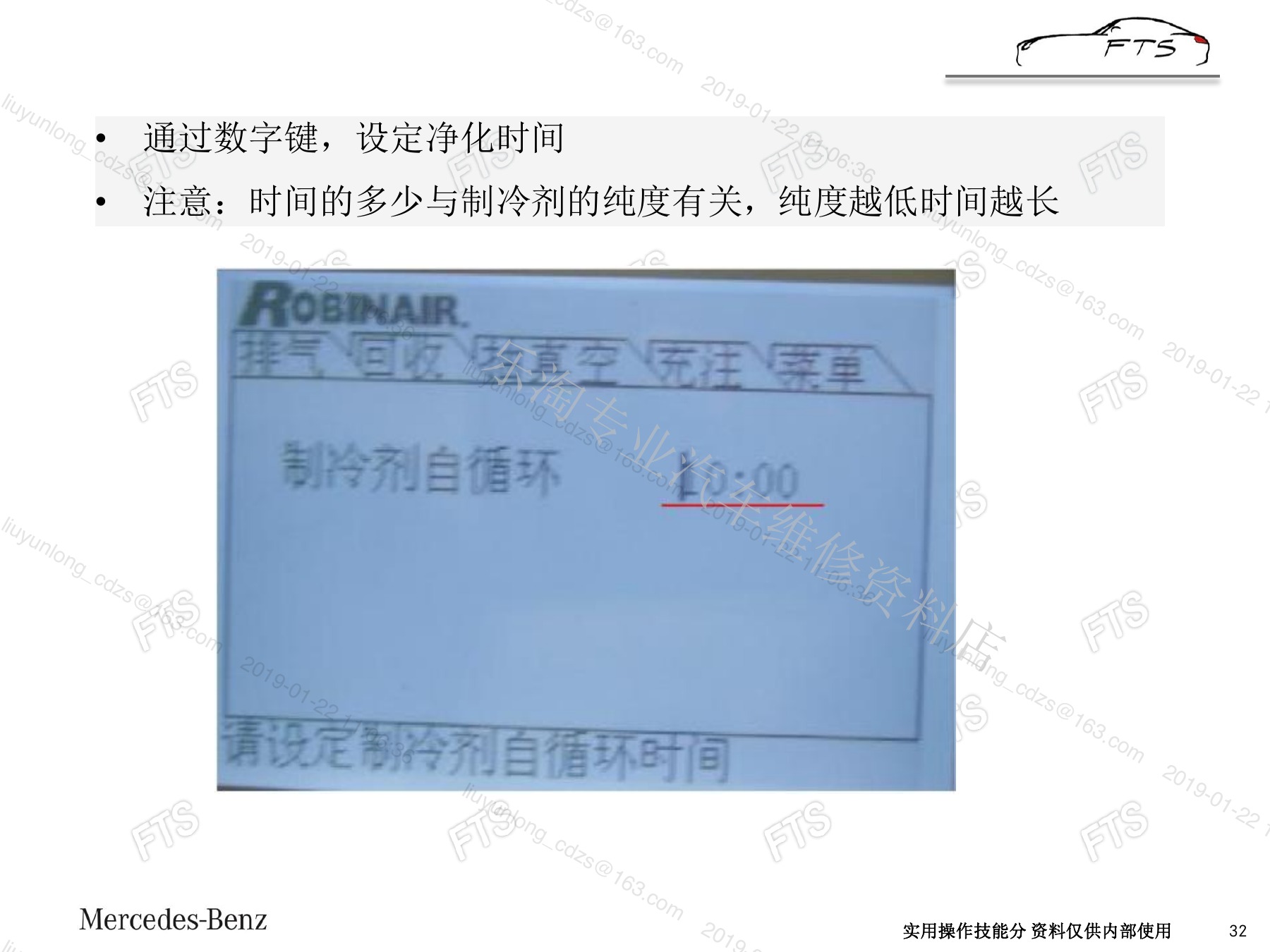

原资料中的新油瓶、加注量、车辆数据和自动加注过程（page-32）

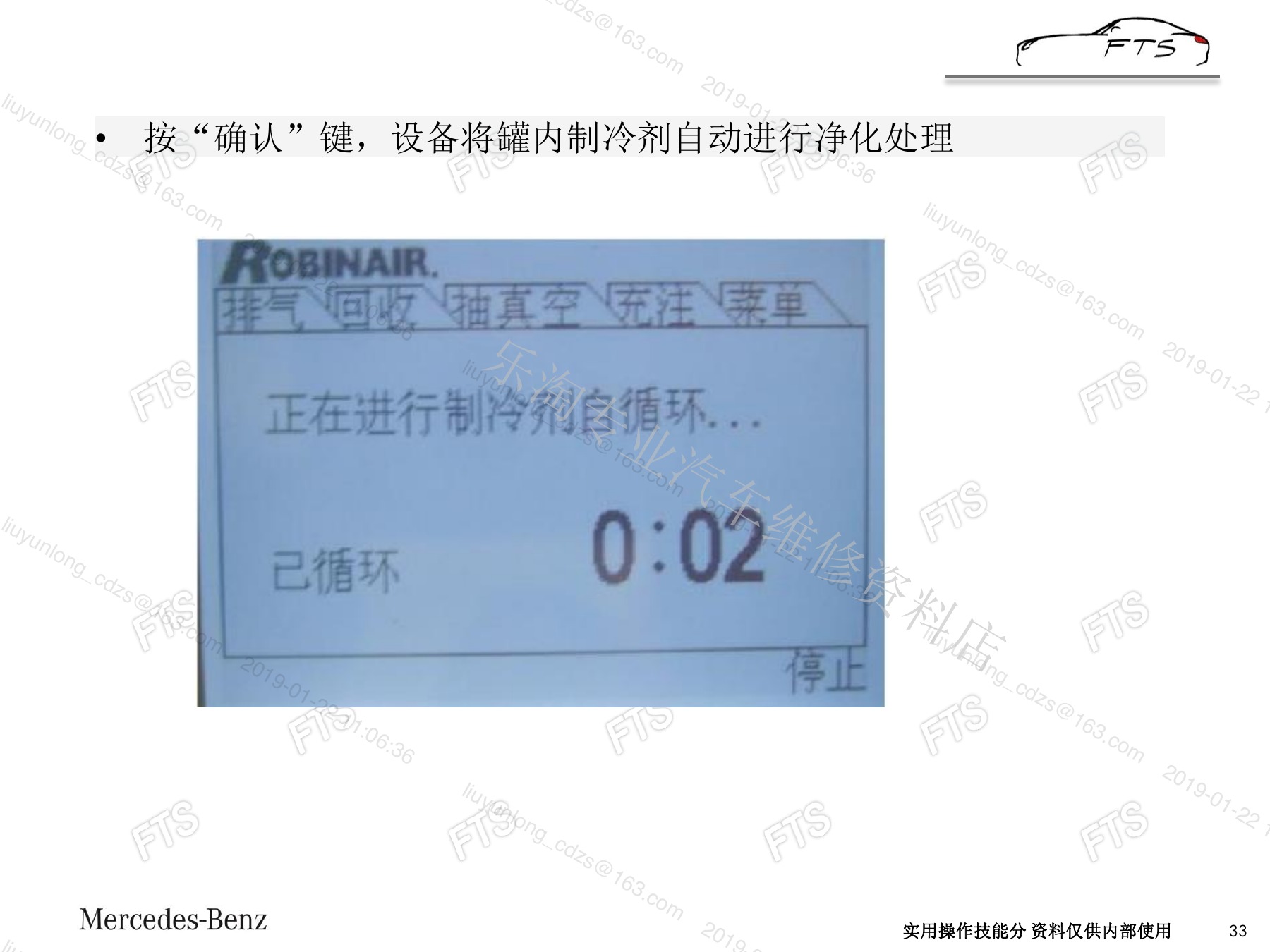

原资料中的新油瓶、加注量、车辆数据和自动加注过程（page-33）

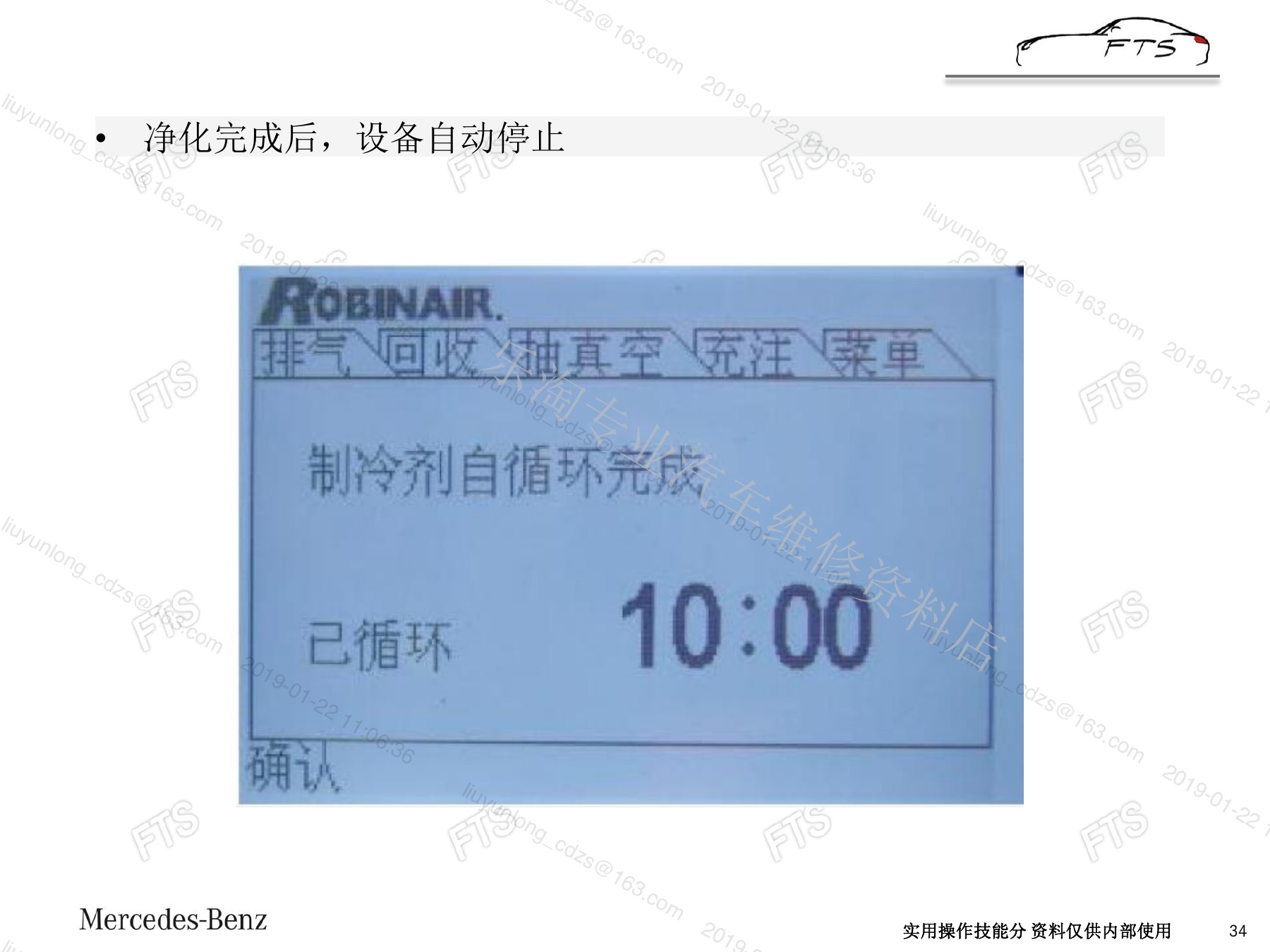

原资料中的新油瓶、加注量、车辆数据和自动加注过程（page-34）

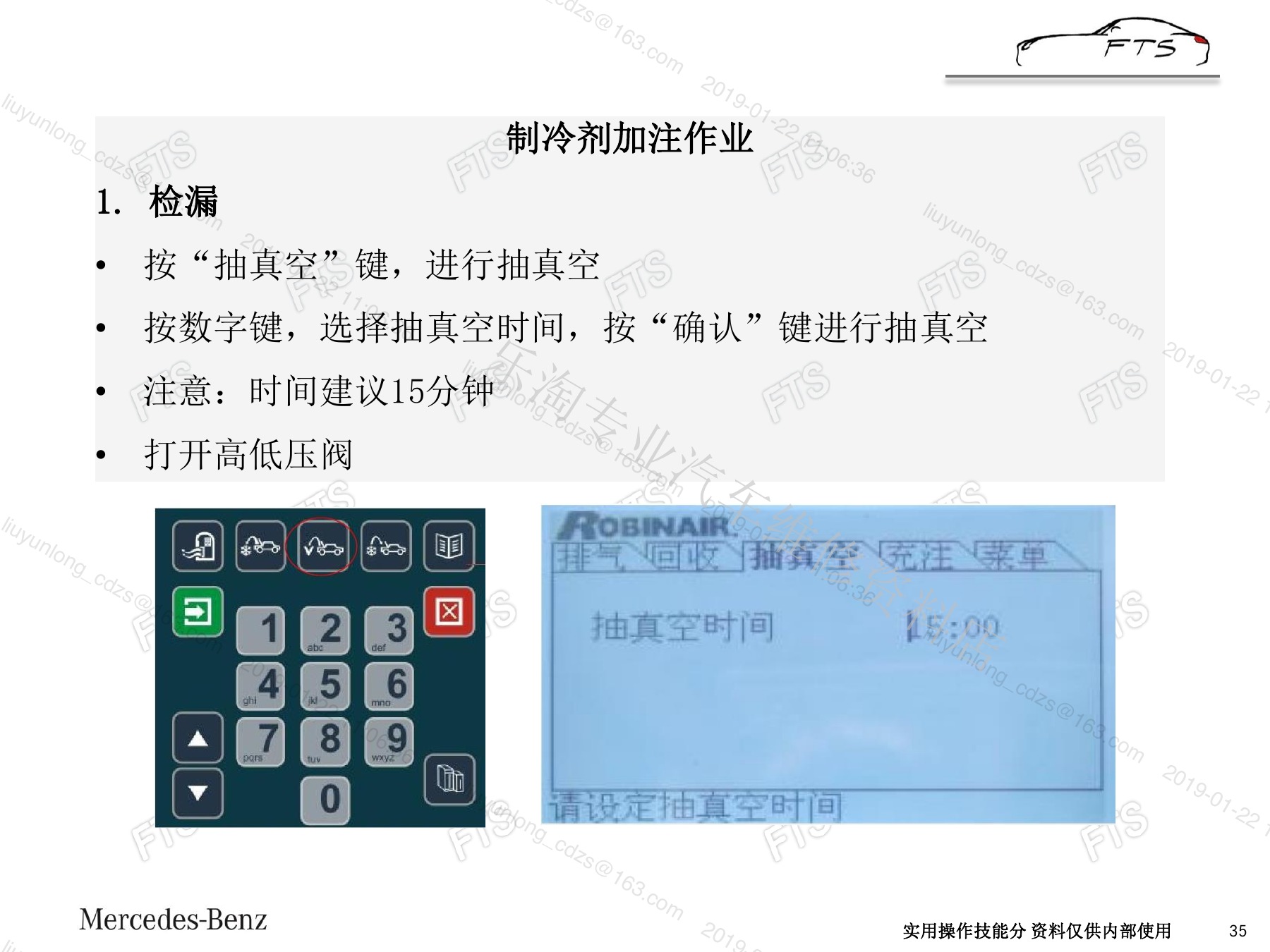

原资料中的新油瓶、加注量、车辆数据和自动加注过程（page-35）

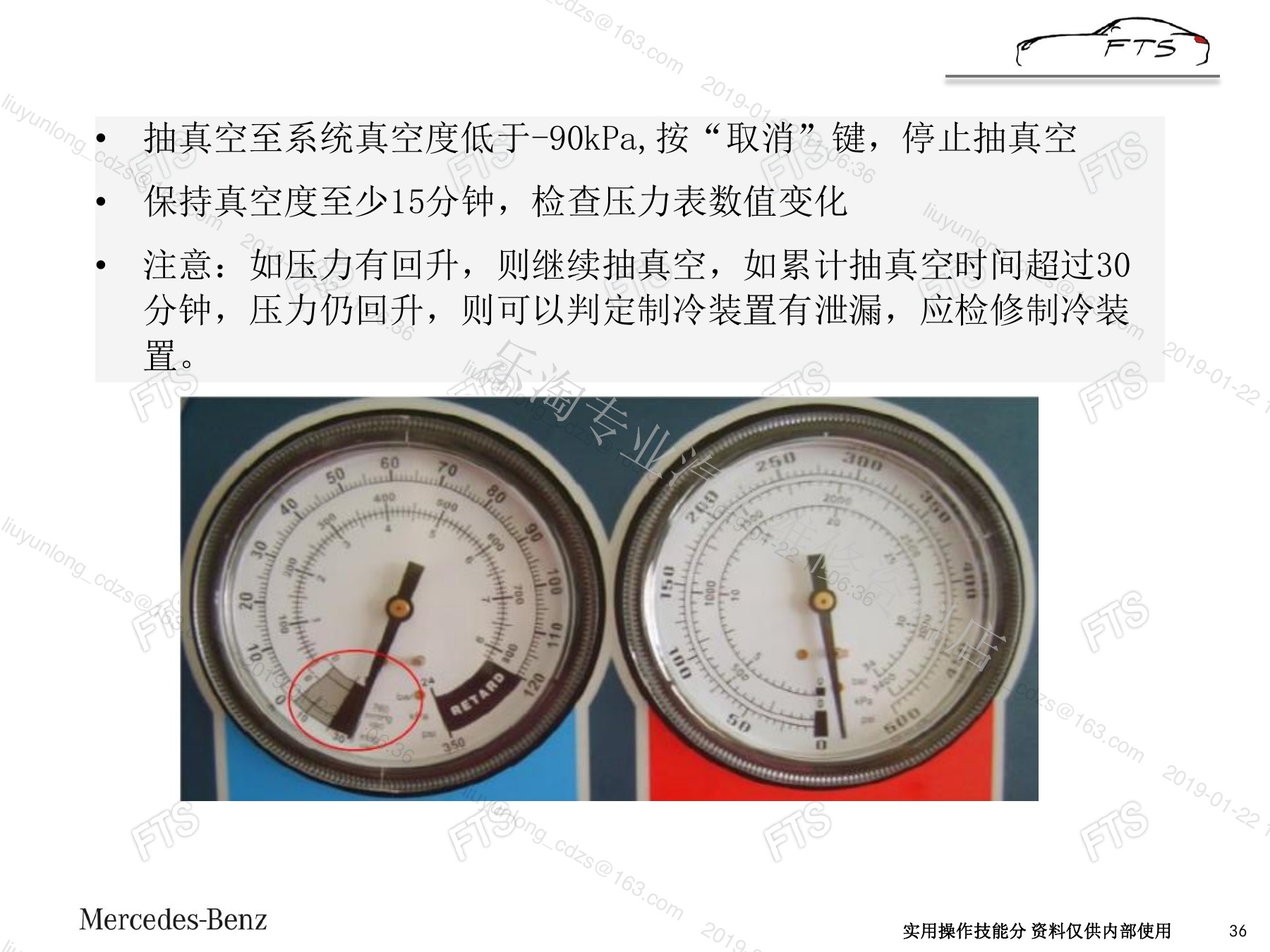

原资料中的新油瓶、加注量、车辆数据和自动加注过程（page-36）

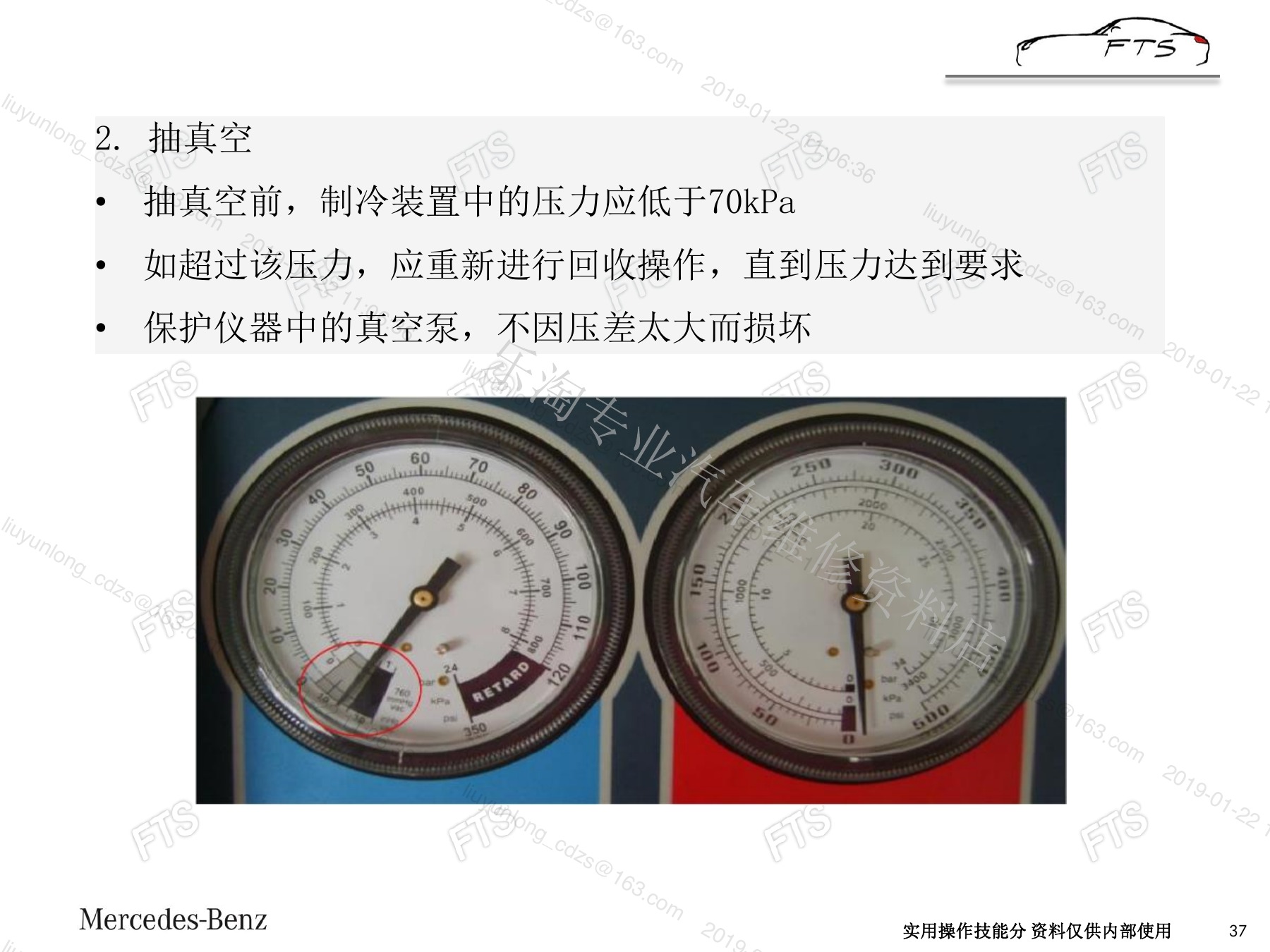

原资料中的新油瓶、加注量、车辆数据和自动加注过程（page-37）

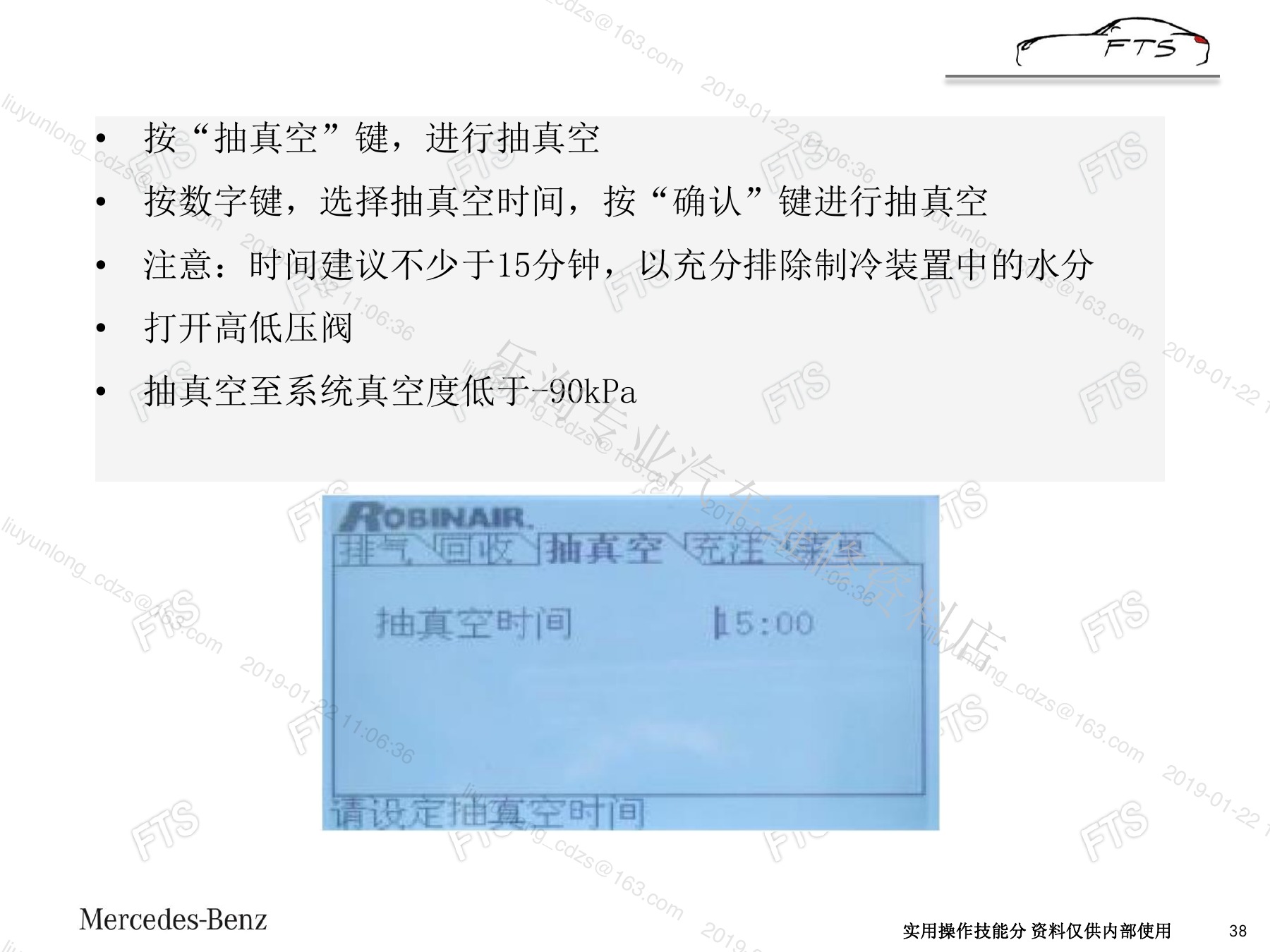

原资料中的新油瓶、加注量、车辆数据和自动加注过程（page-38）

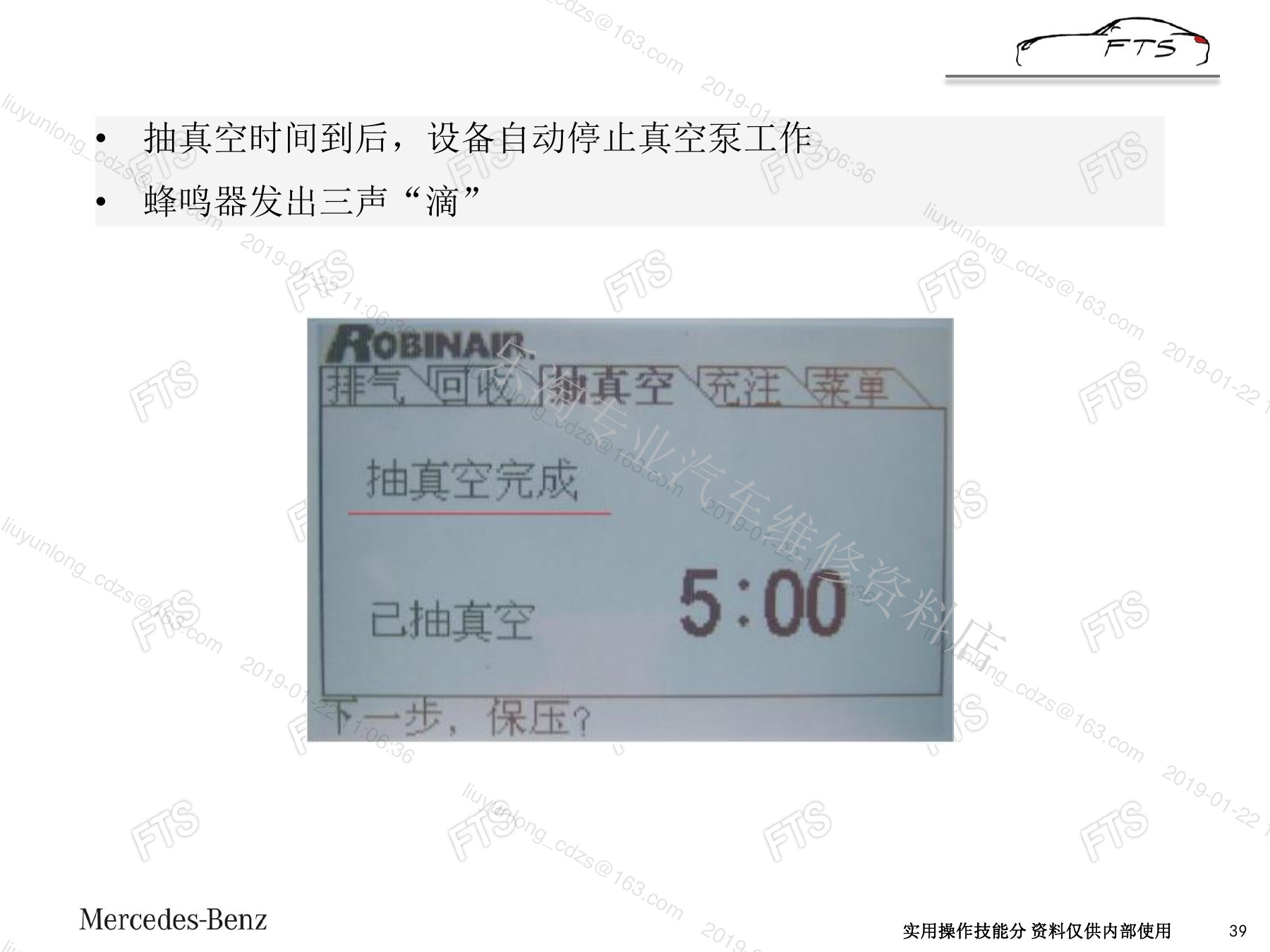

原资料中的新油瓶、加注量、车辆数据和自动加注过程（page-39）

补充油的种类与数量以车辆和实际排出量为依据，不可固定“排出多少补多少”而忽略部件更换。输入对应VIN的制冷剂质量，确认阀门和软管状态后执行加注。

六、外部制冷剂罐补充工作罐

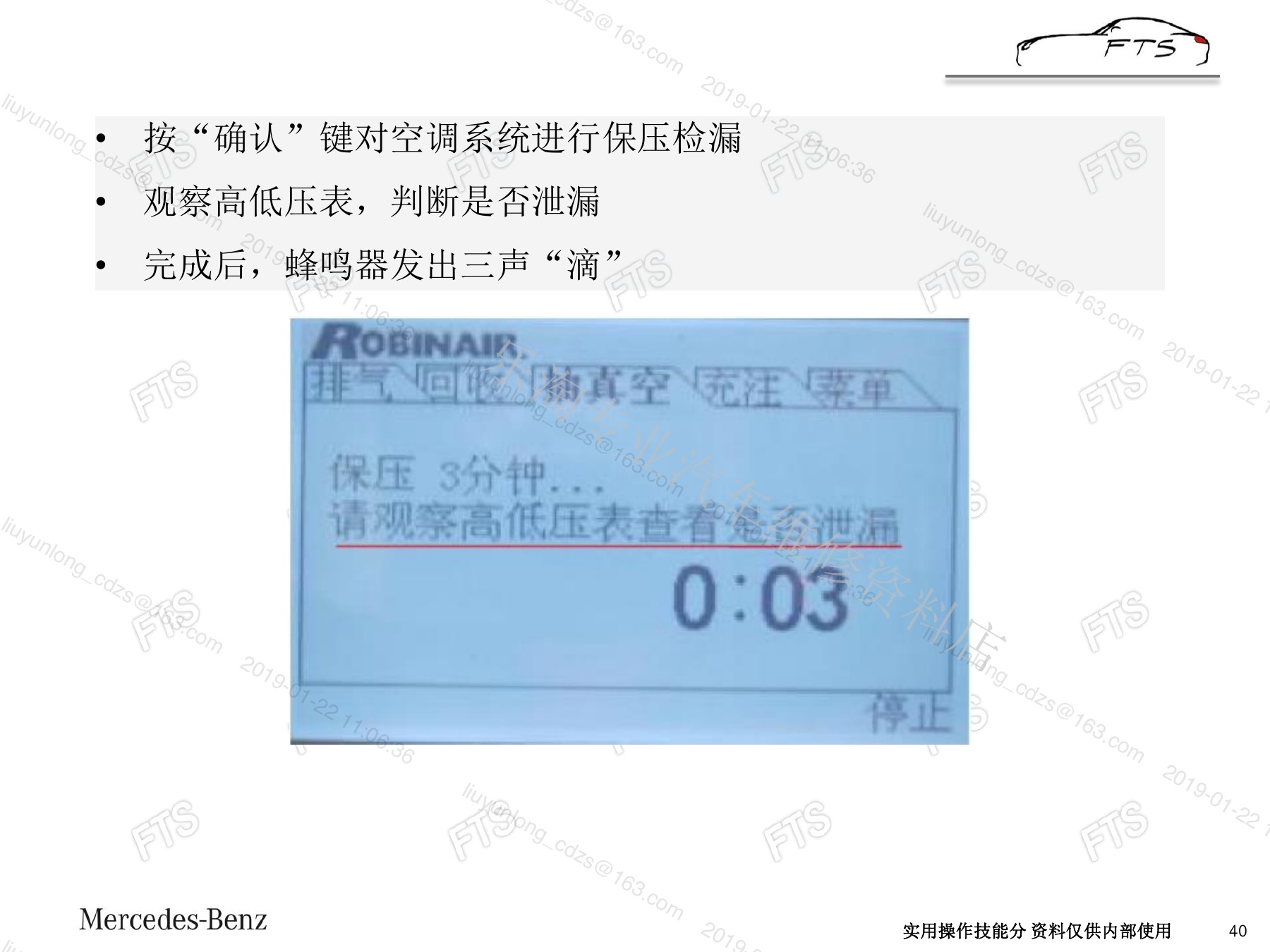

原资料中的外部罐连接、罐体阀门、转移和称重（page-40）

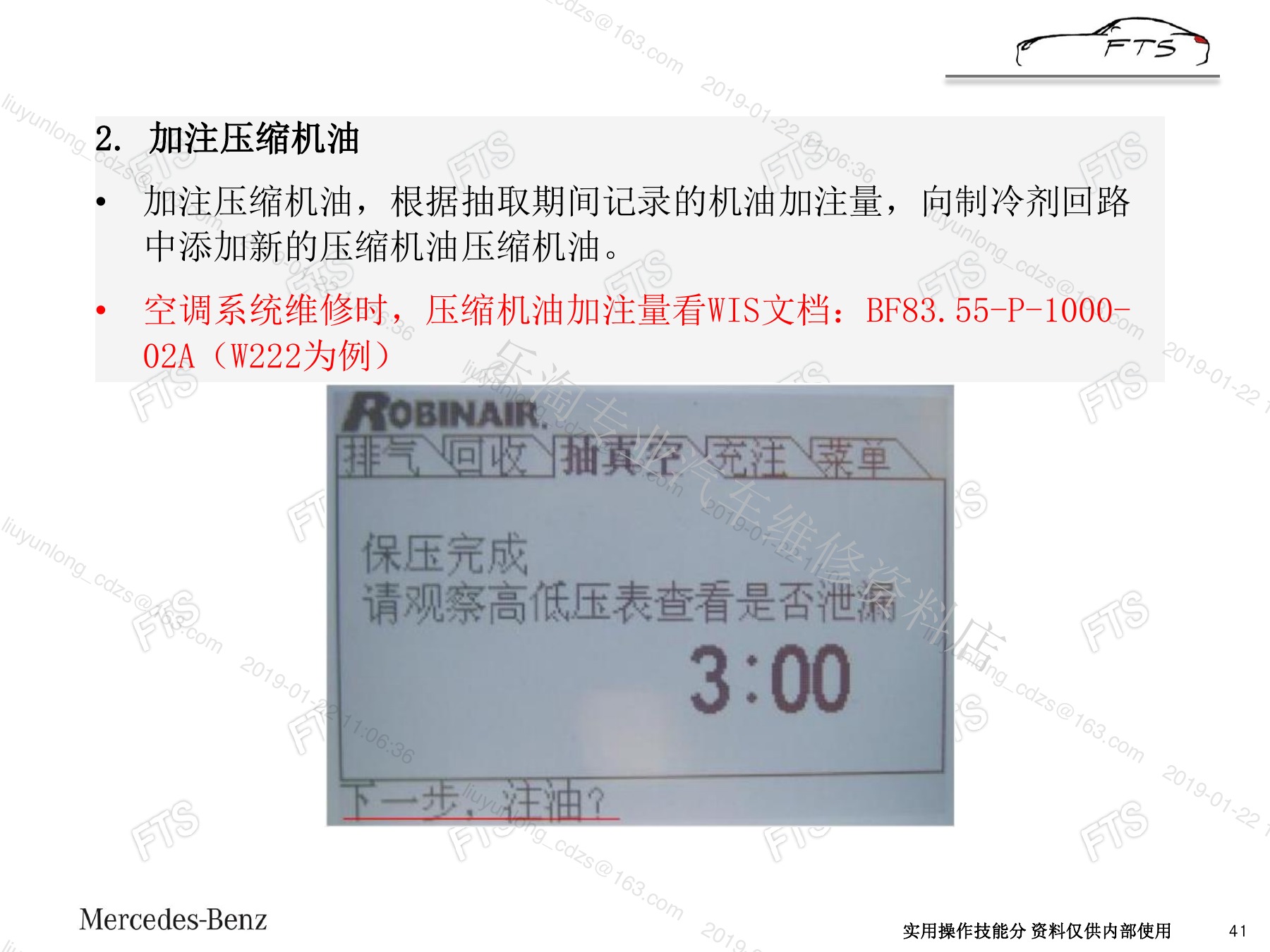

原资料中的外部罐连接、罐体阀门、转移和称重（page-41）

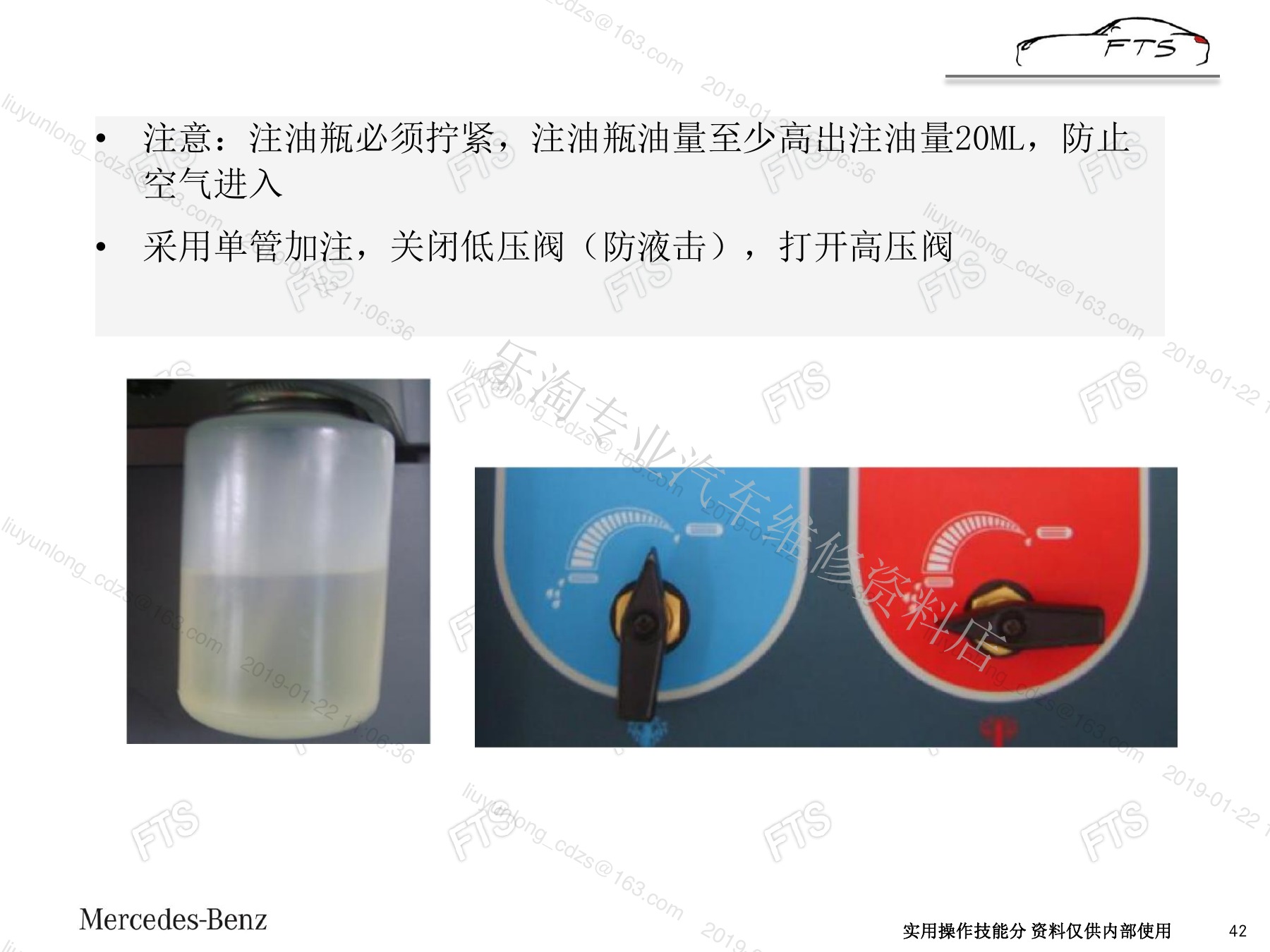

原资料中的外部罐连接、罐体阀门、转移和称重（page-42）

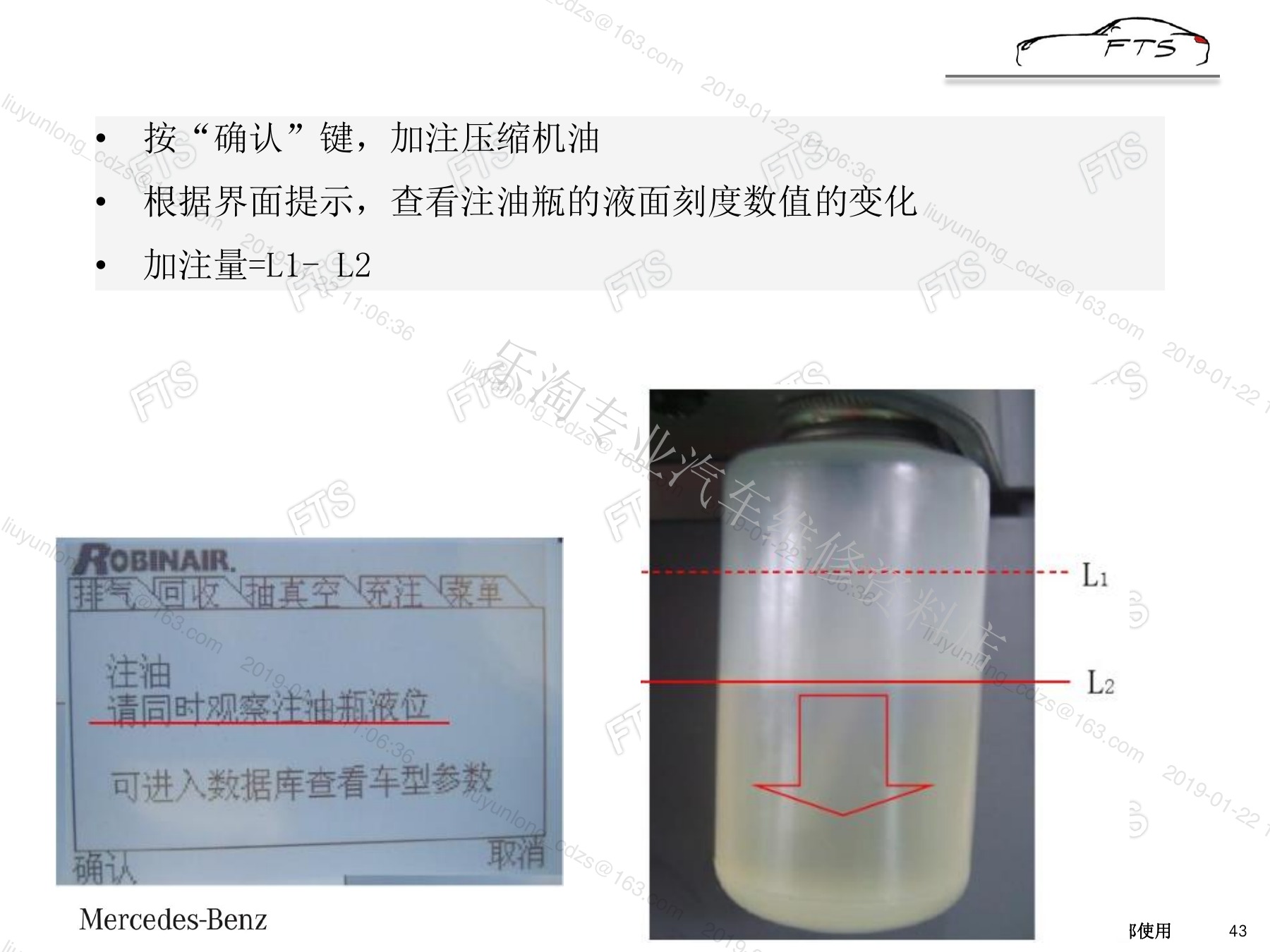

原资料中的外部罐连接、罐体阀门、转移和称重（page-43）

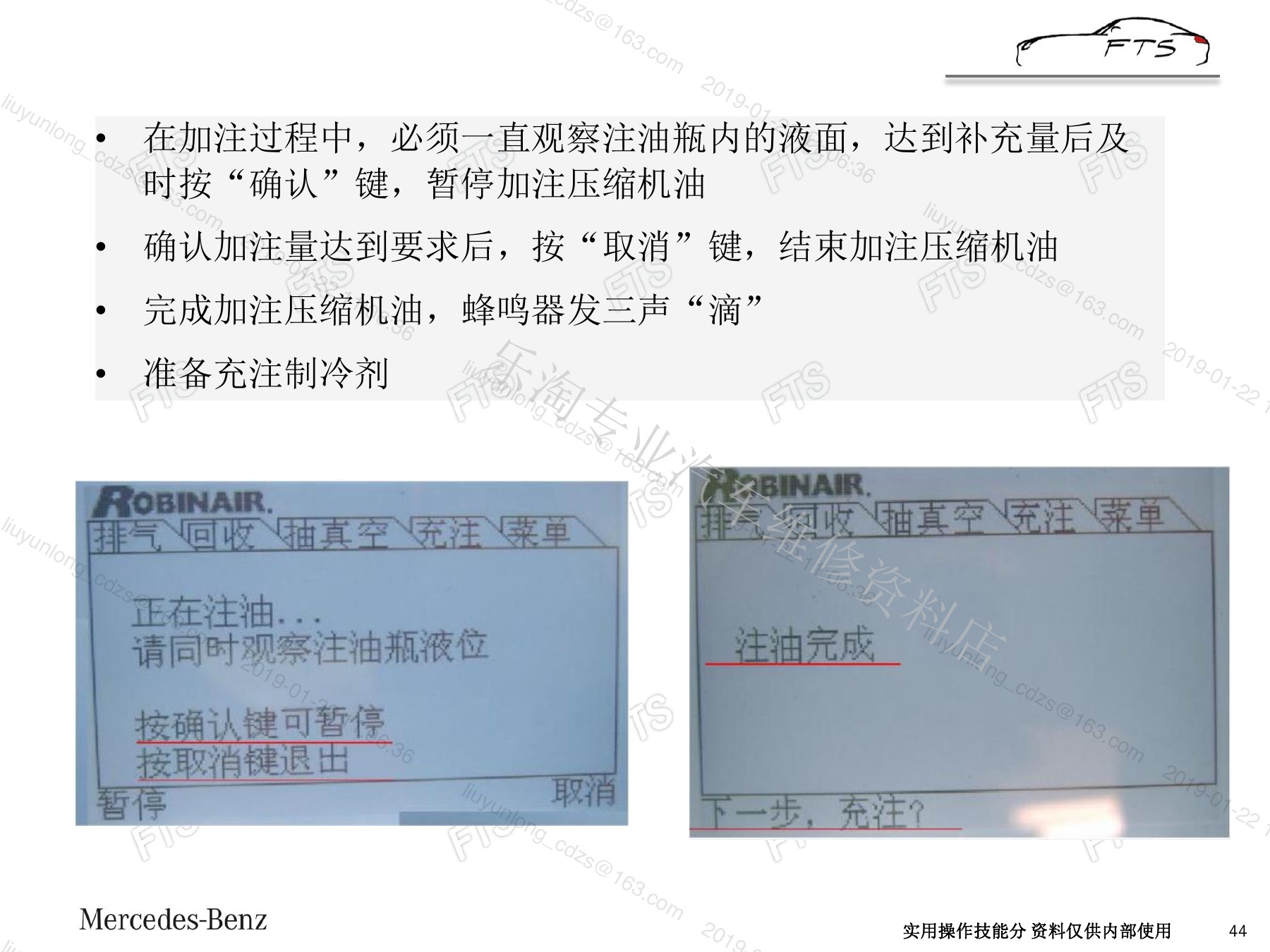

原资料中的外部罐连接、罐体阀门、转移和称重（page-44）

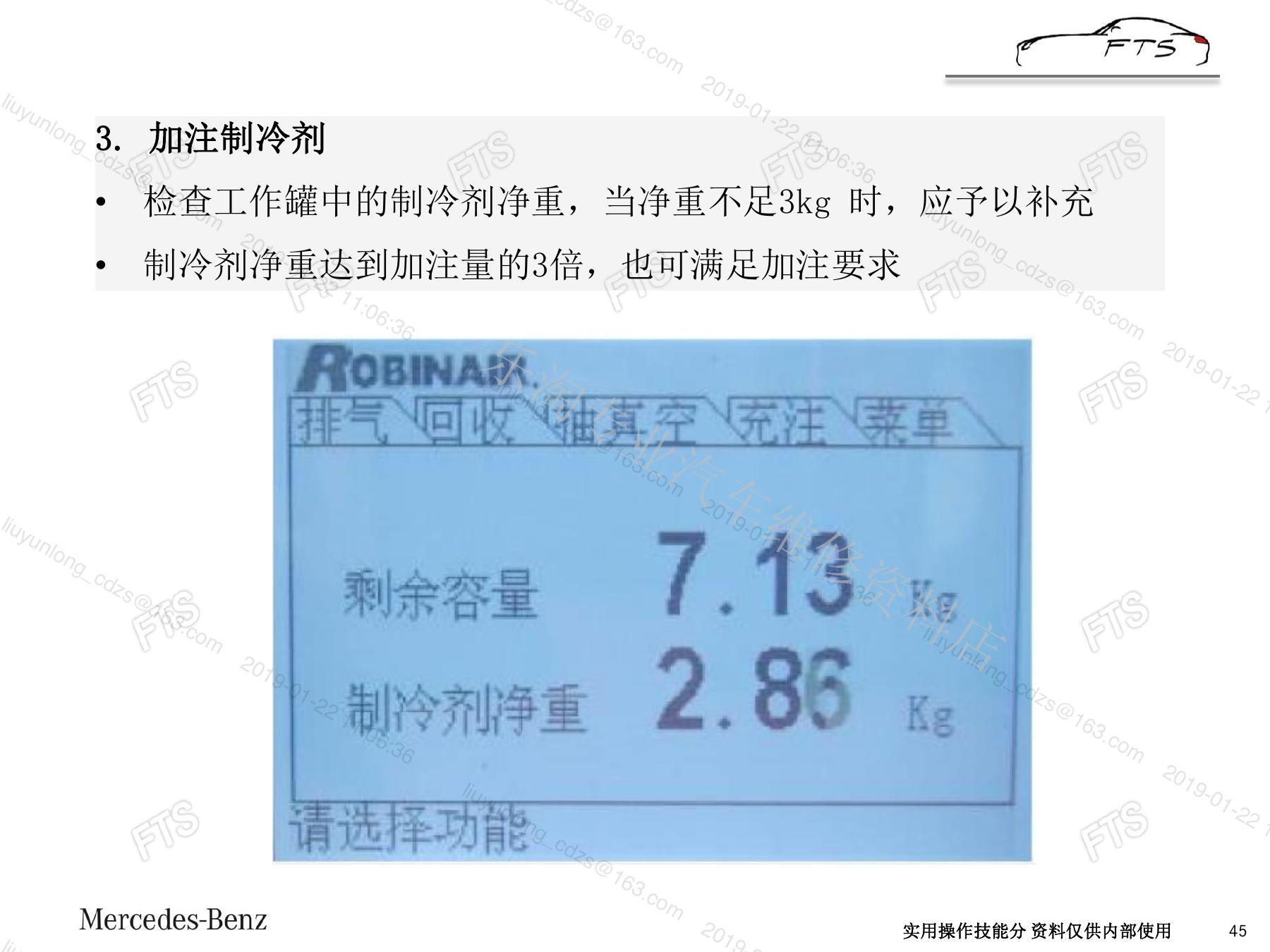

原资料中的外部罐连接、罐体阀门、转移和称重（page-45）

外部罐型号、制冷剂和连接方向必须匹配，放置稳定并按设备菜单转移。监控电子秤和罐压，避免过量充装；不得用加热或其他非认可方式强行提高转移速度。

七、完工功能检查和设备维护

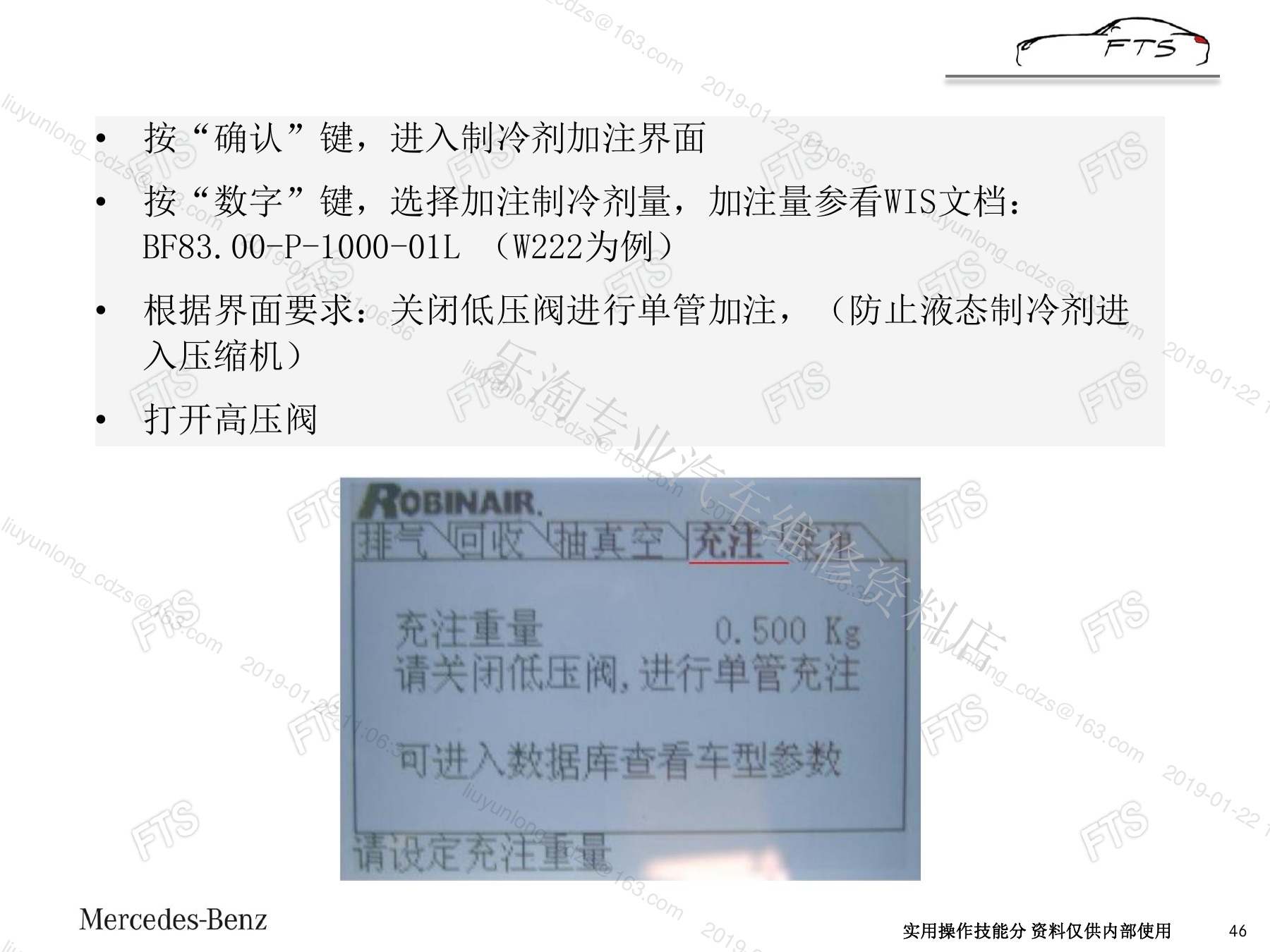

原资料中的结束菜单、软管回收、工作记录和设备维护（page-46）

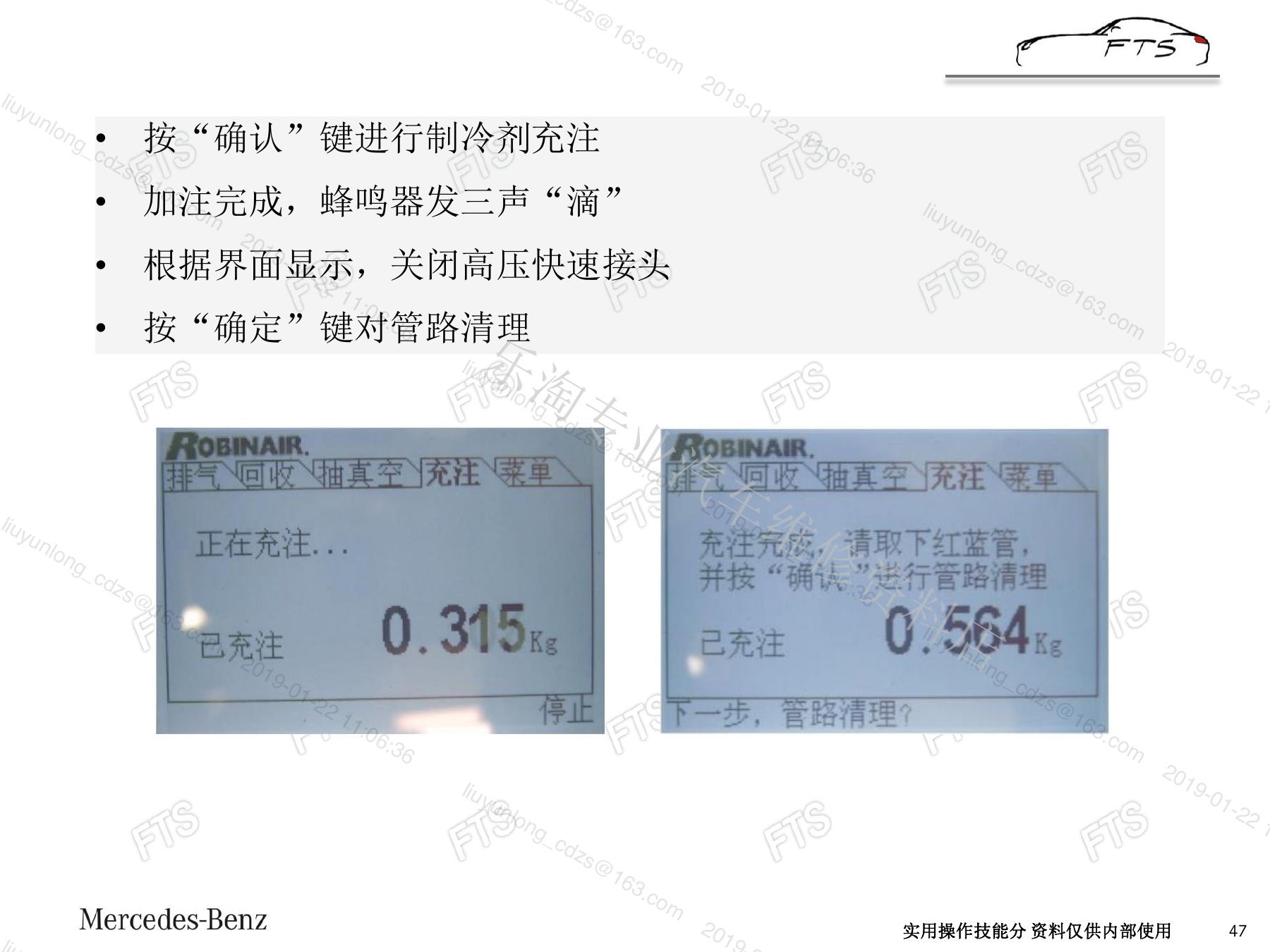

原资料中的结束菜单、软管回收、工作记录和设备维护（page-47）

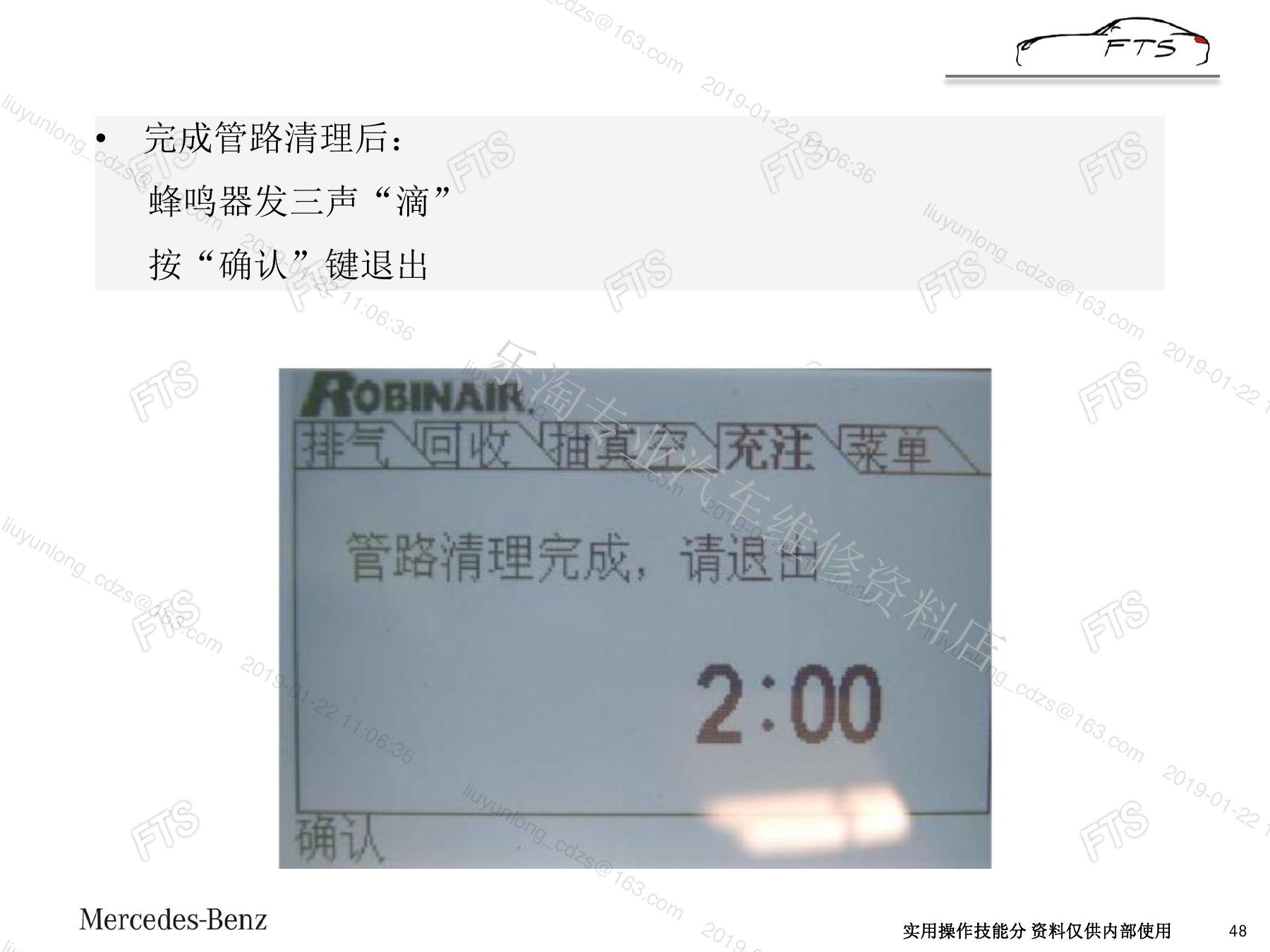

原资料中的结束菜单、软管回收、工作记录和设备维护（page-48）

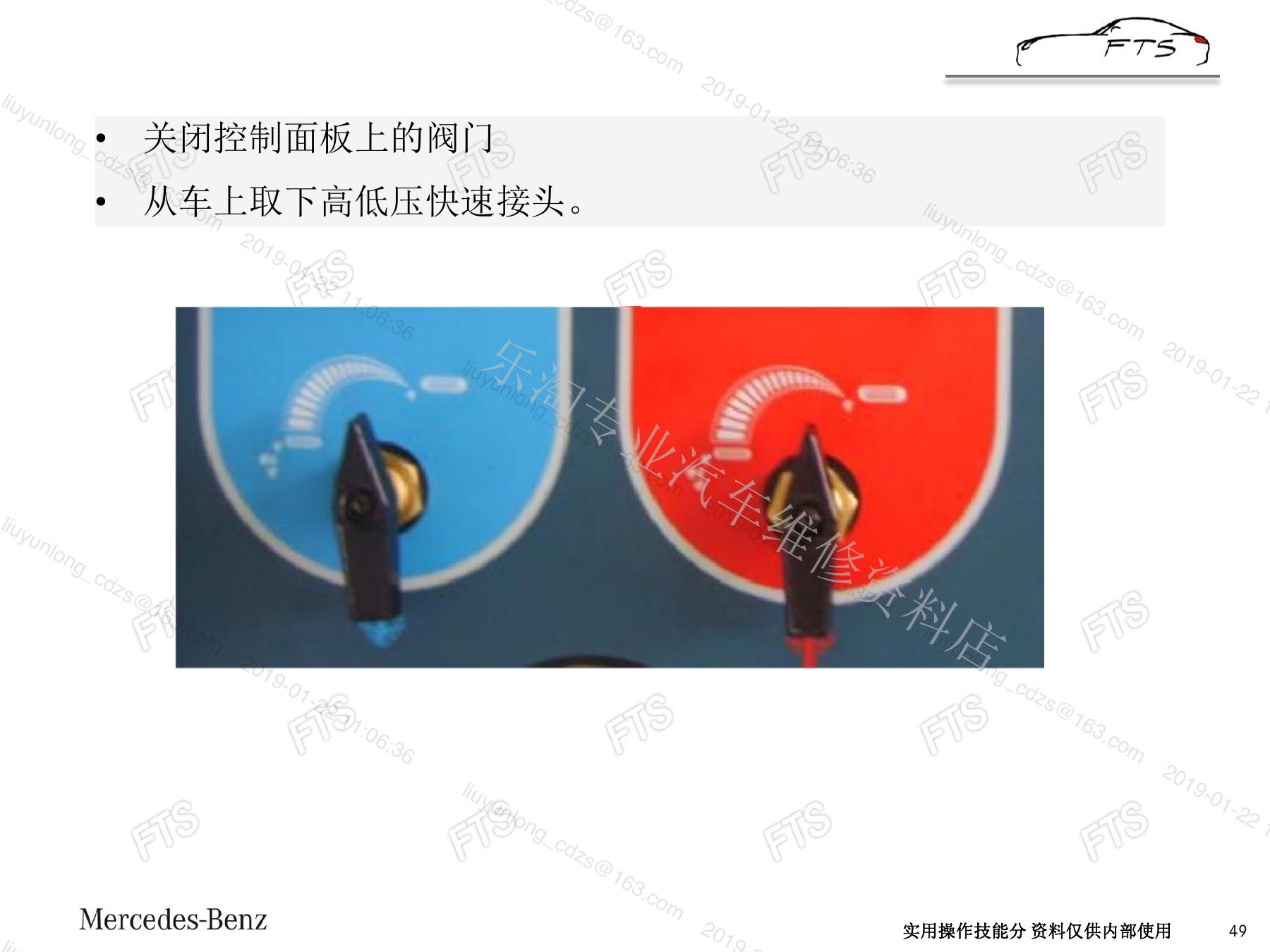

原资料中的结束菜单、软管回收、工作记录和设备维护（page-49）

关闭接头前按设备程序回收软管内制冷剂，拆除后装回防尘帽。启动空调检查压力、出风温度、风扇和泄漏，保存回收与加注记录。定期更换过滤器、真空泵油并校验电子秤。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
