奔驰SD-SCAN通用数据记录：CAN信号、在线记录与Bus Awake检测

这份SD-SCAN资料使用较早的软件界面，重点不是照抄菜单，而是理解记录诊断总线数据的基本方法：选择正确硬件和总线、建立配置、选取信号、在线记录、设置触发或总线唤醒条件，并保存原始文件。今天的工具界面和驱动不同，实际连接必须按当前设备说明。

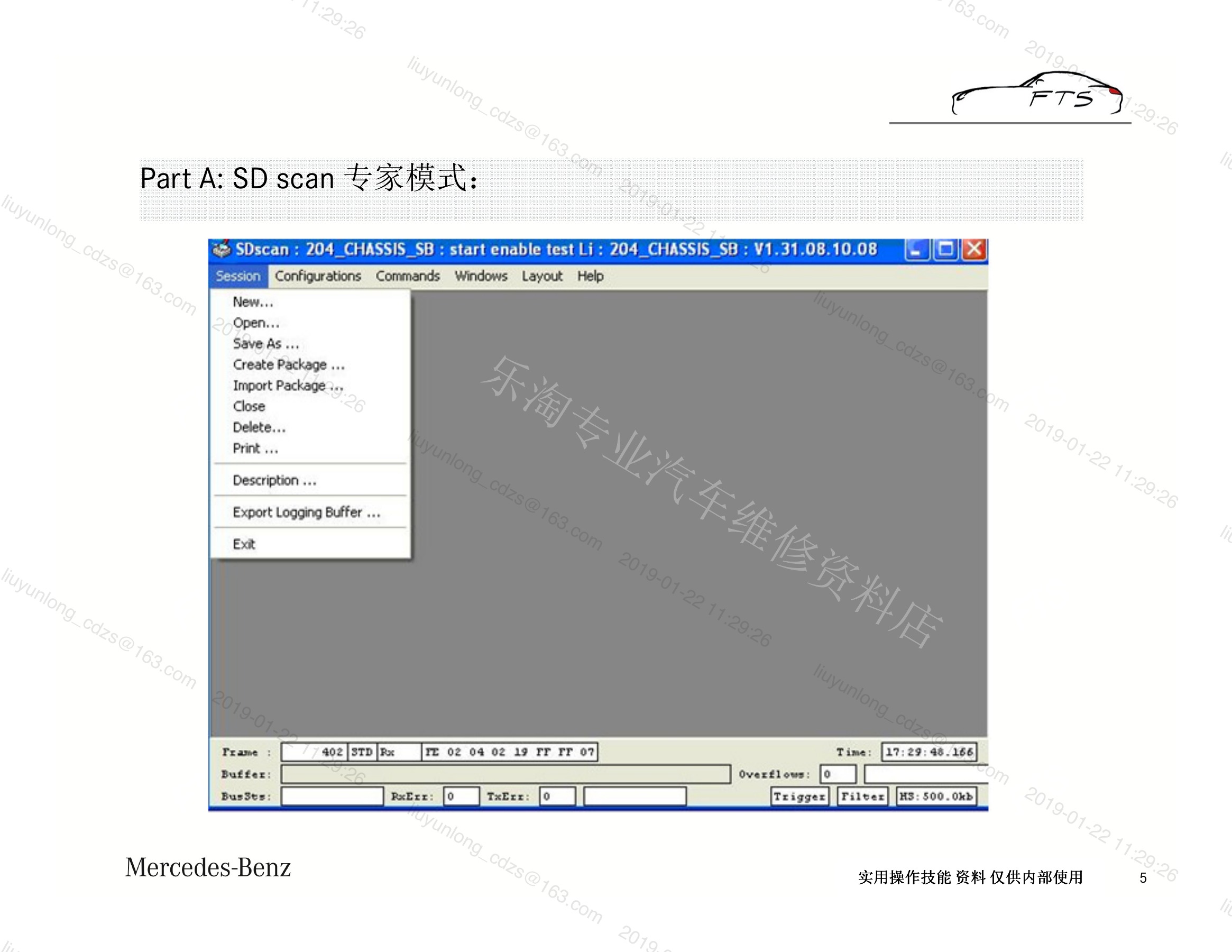

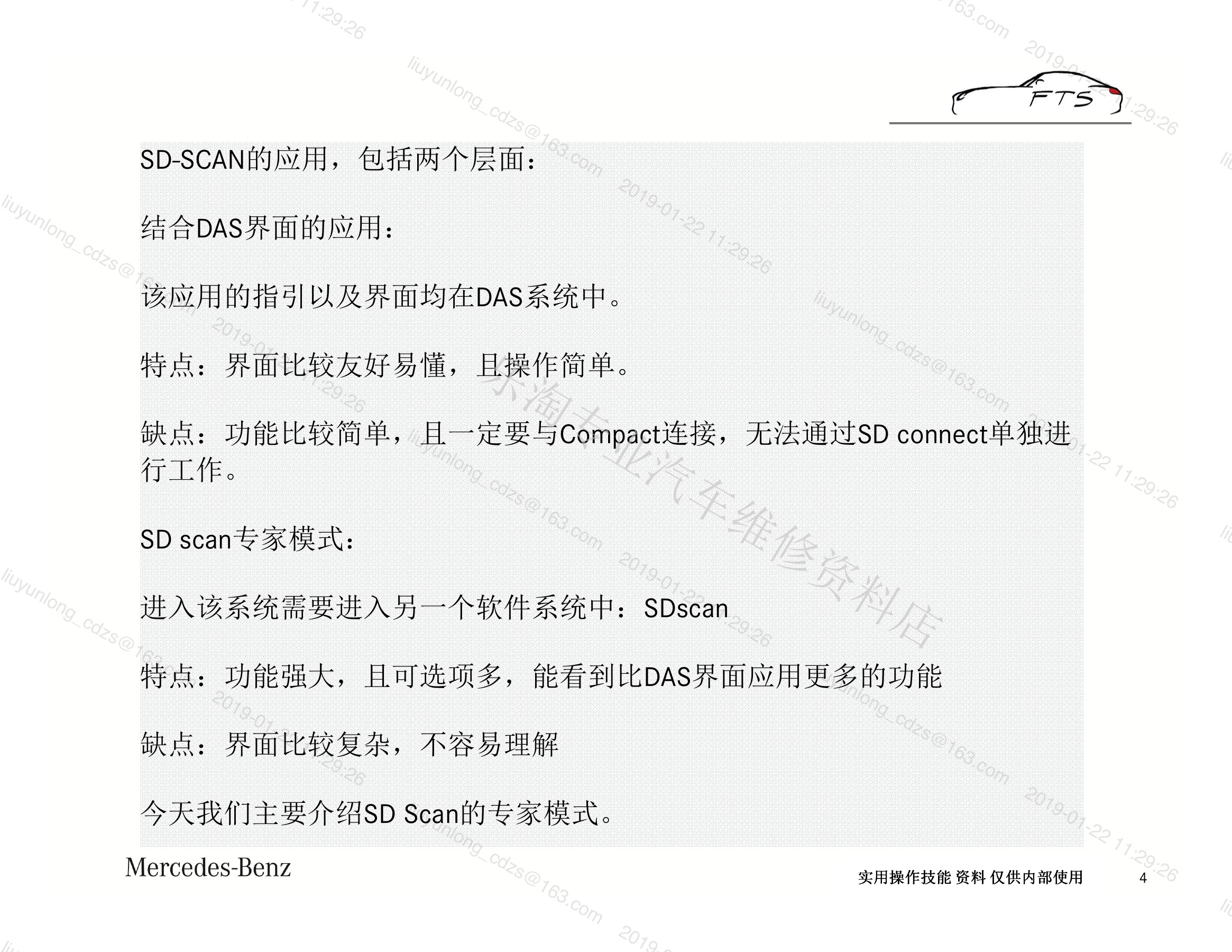

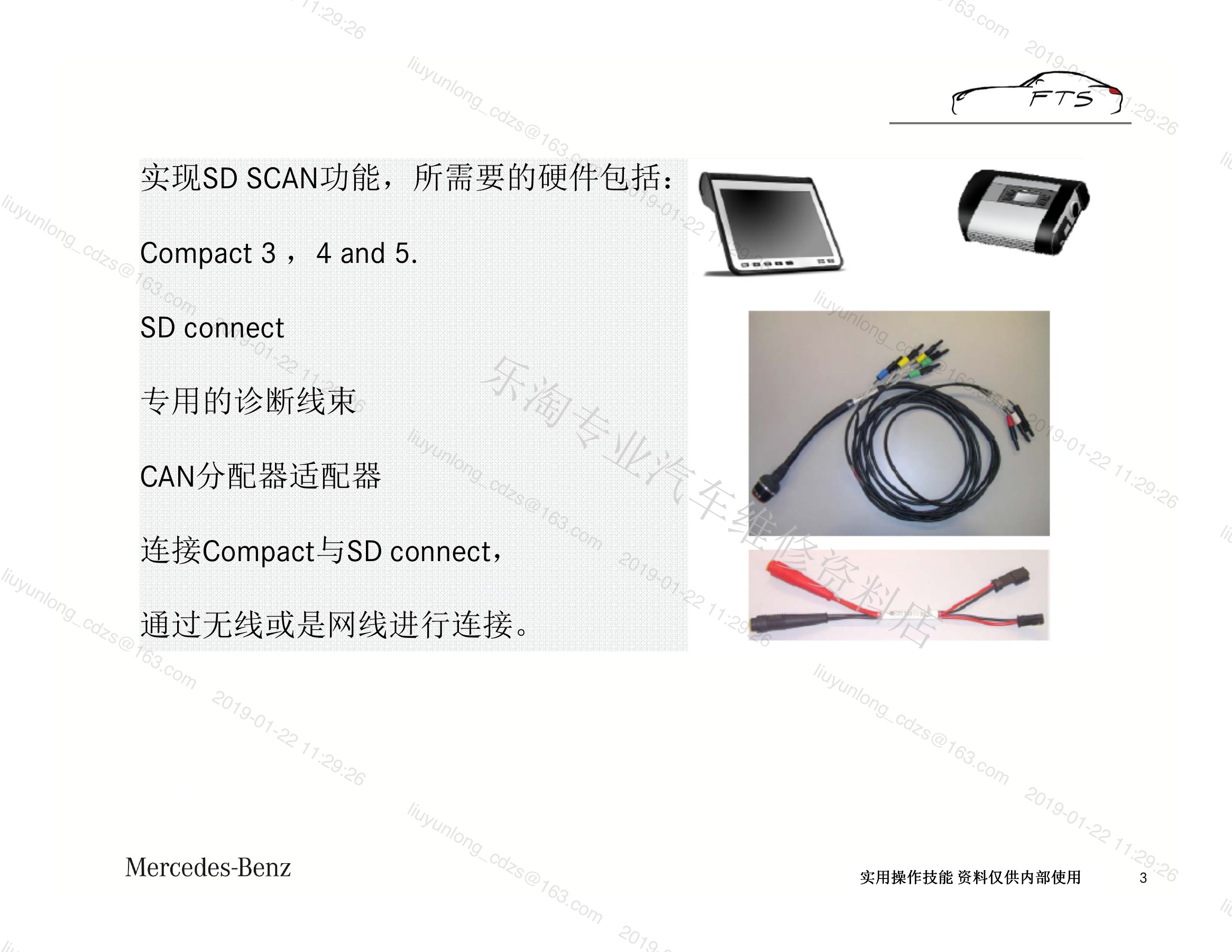

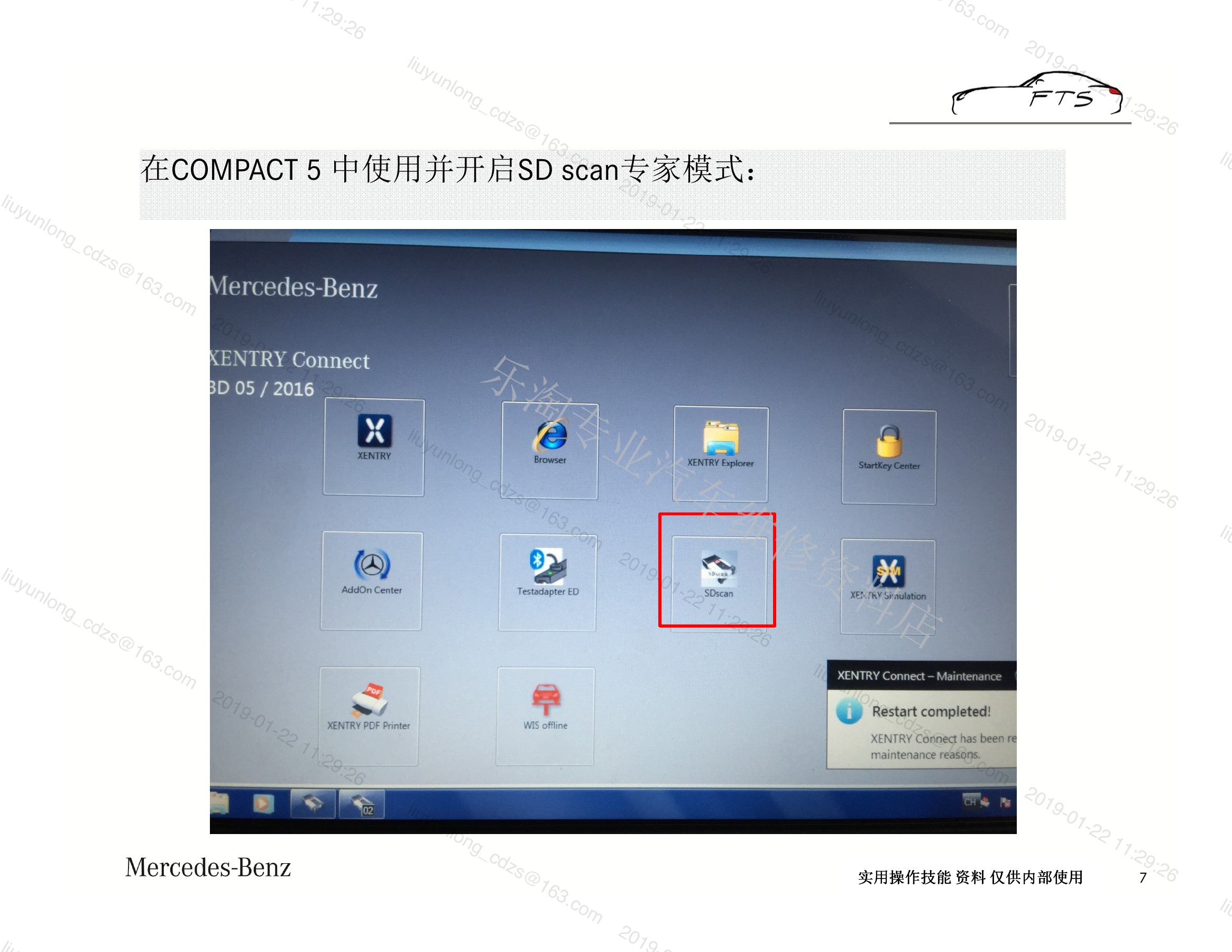

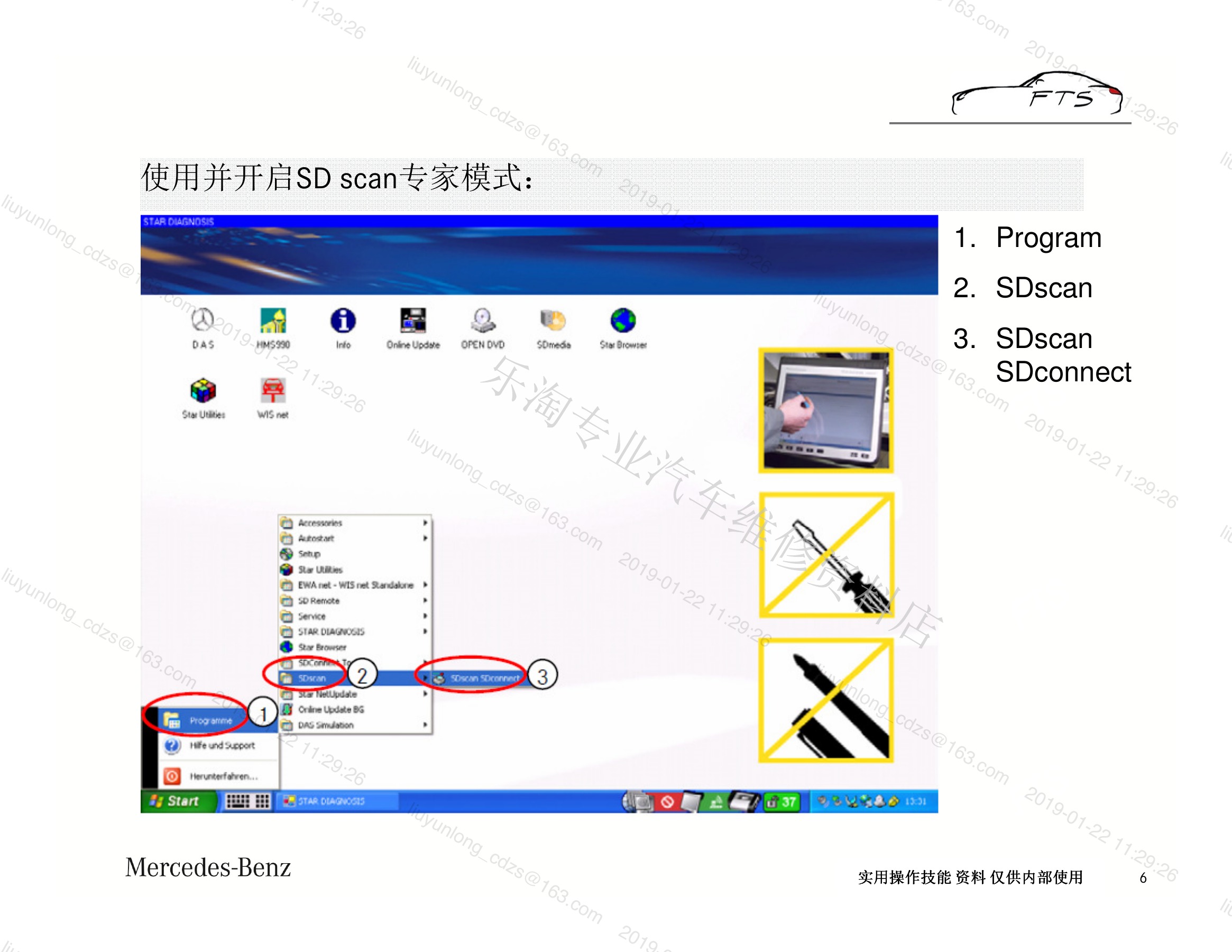

一、硬件、总线和软件模式

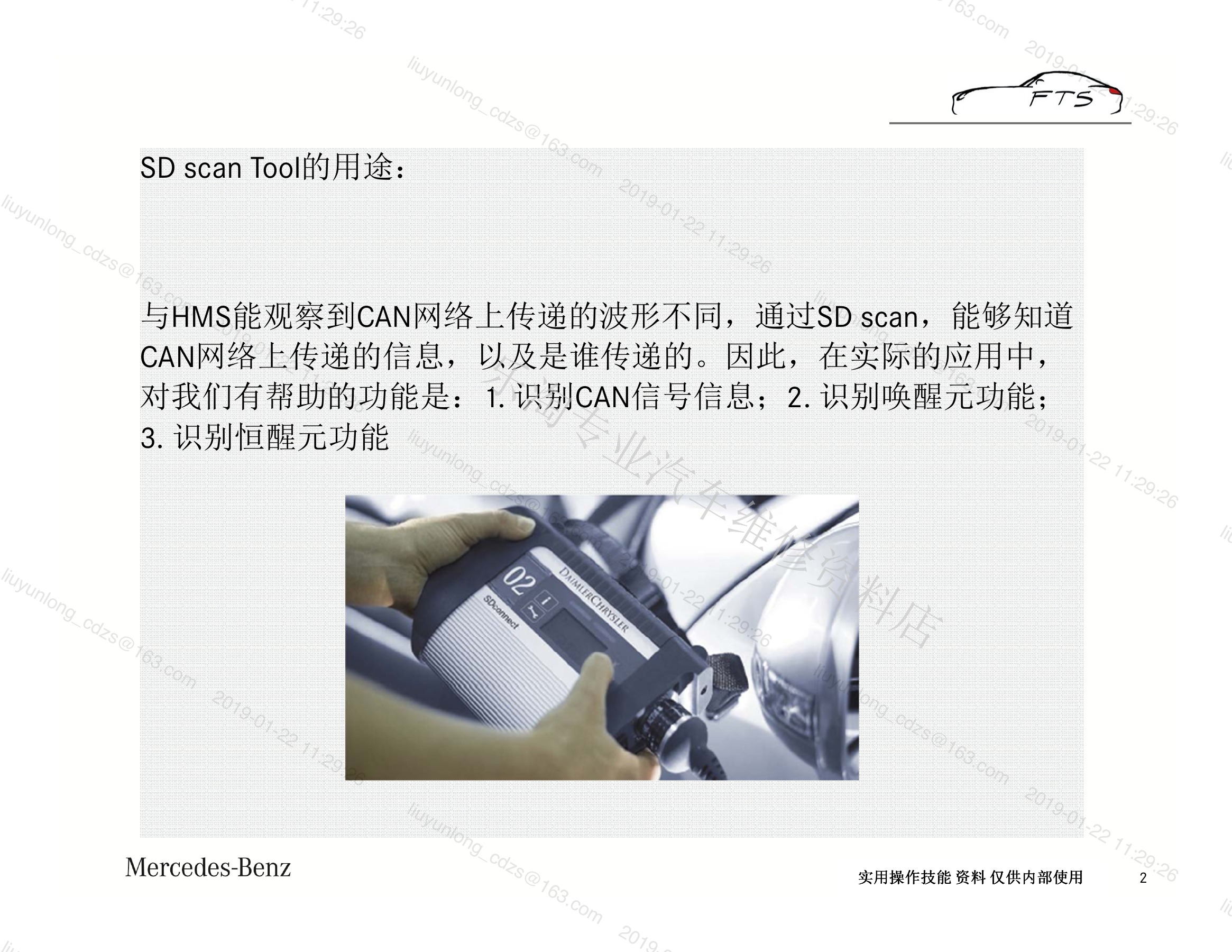

确认车辆诊断接口、SD connect/相应接口、电脑和连接线状态，识别要记录的CAN或其他总线。接错接口、总线速率或车辆状态会得到空数据或干扰车辆通信。

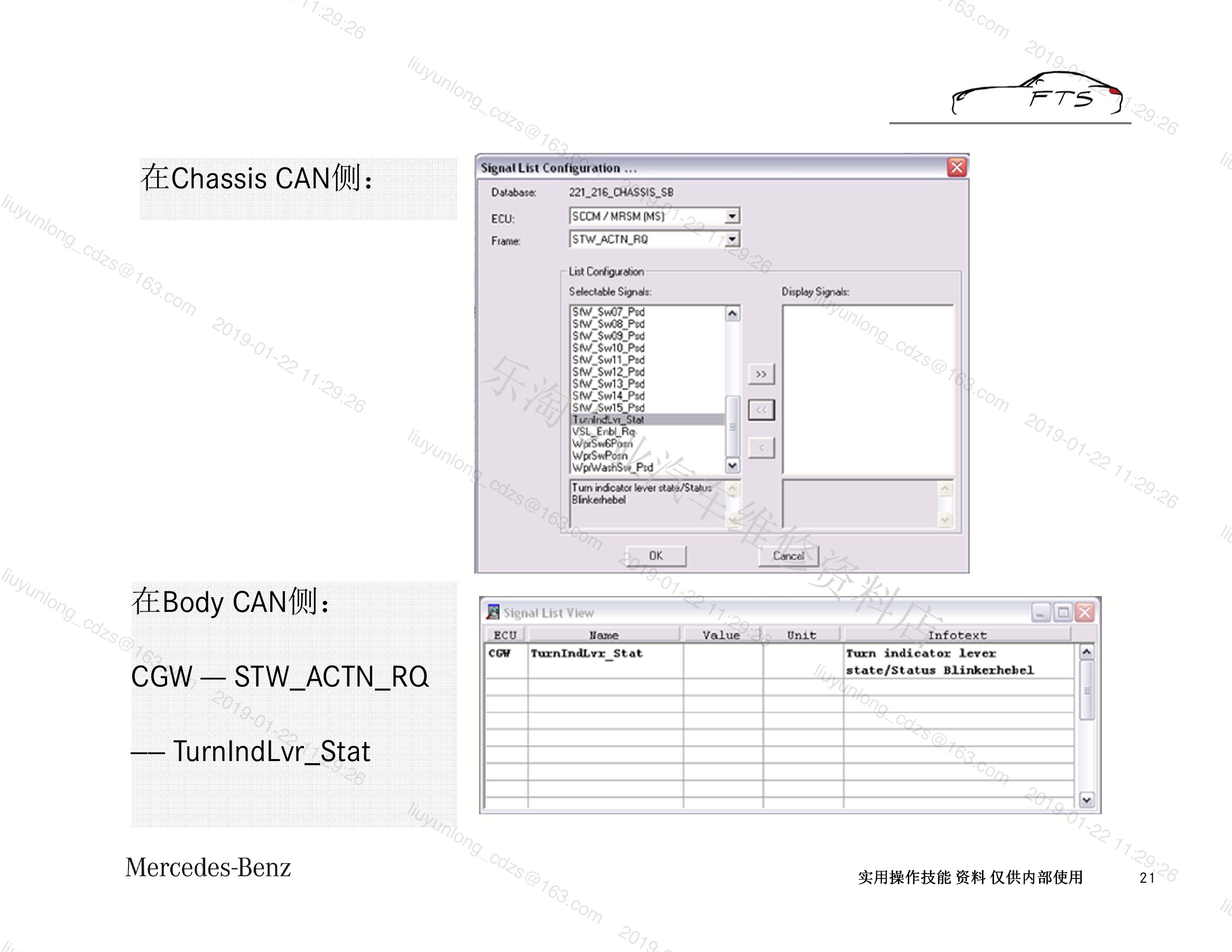

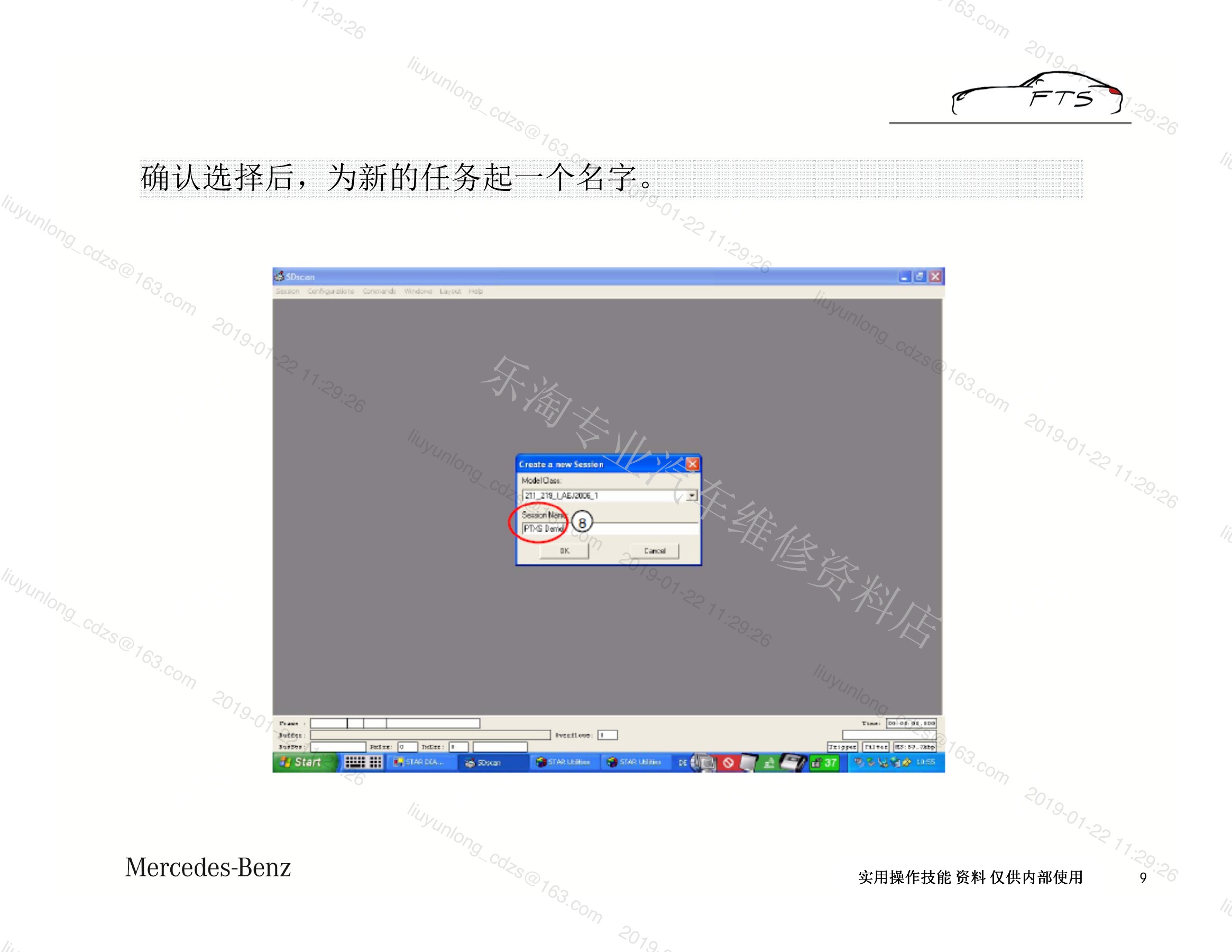

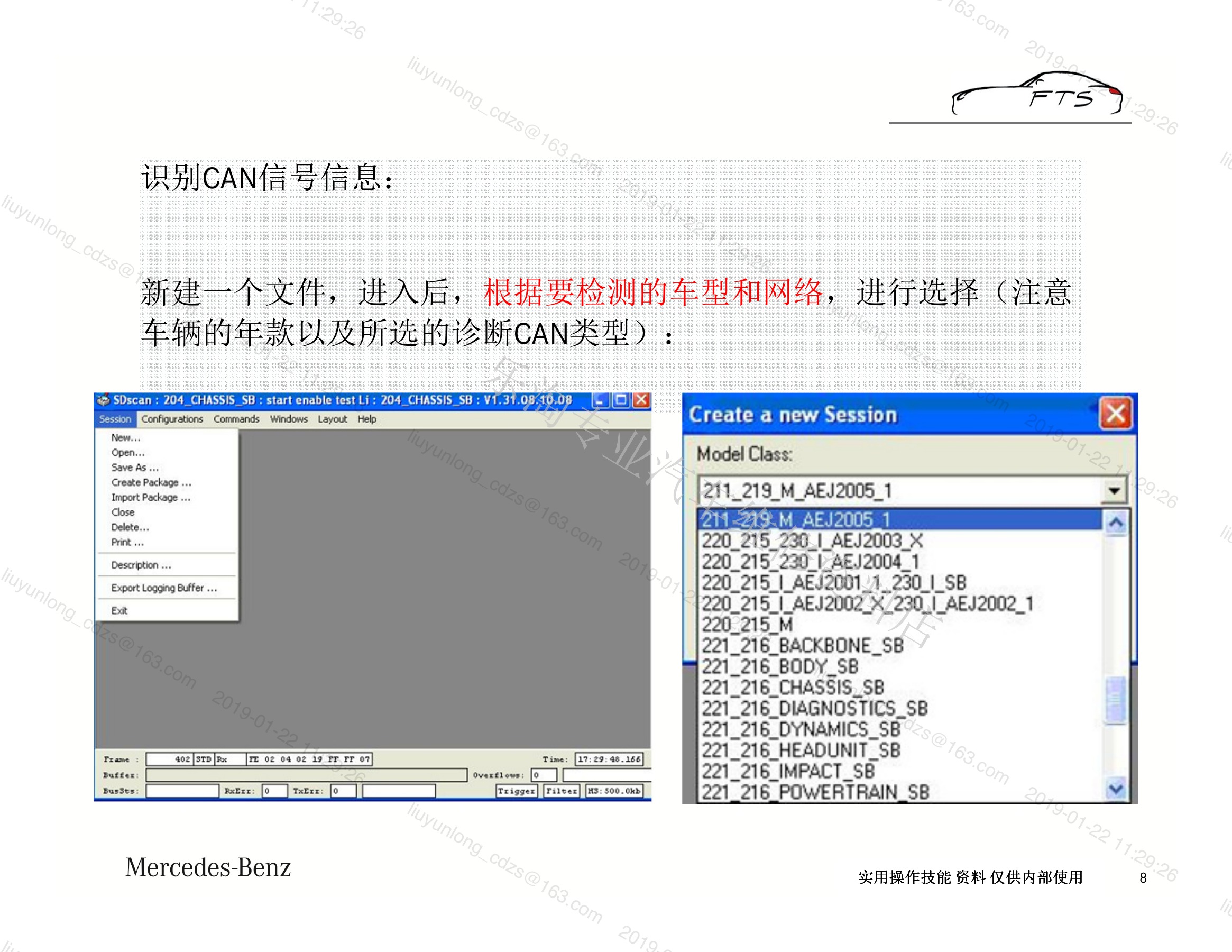

二、新建配置并选择信号定义

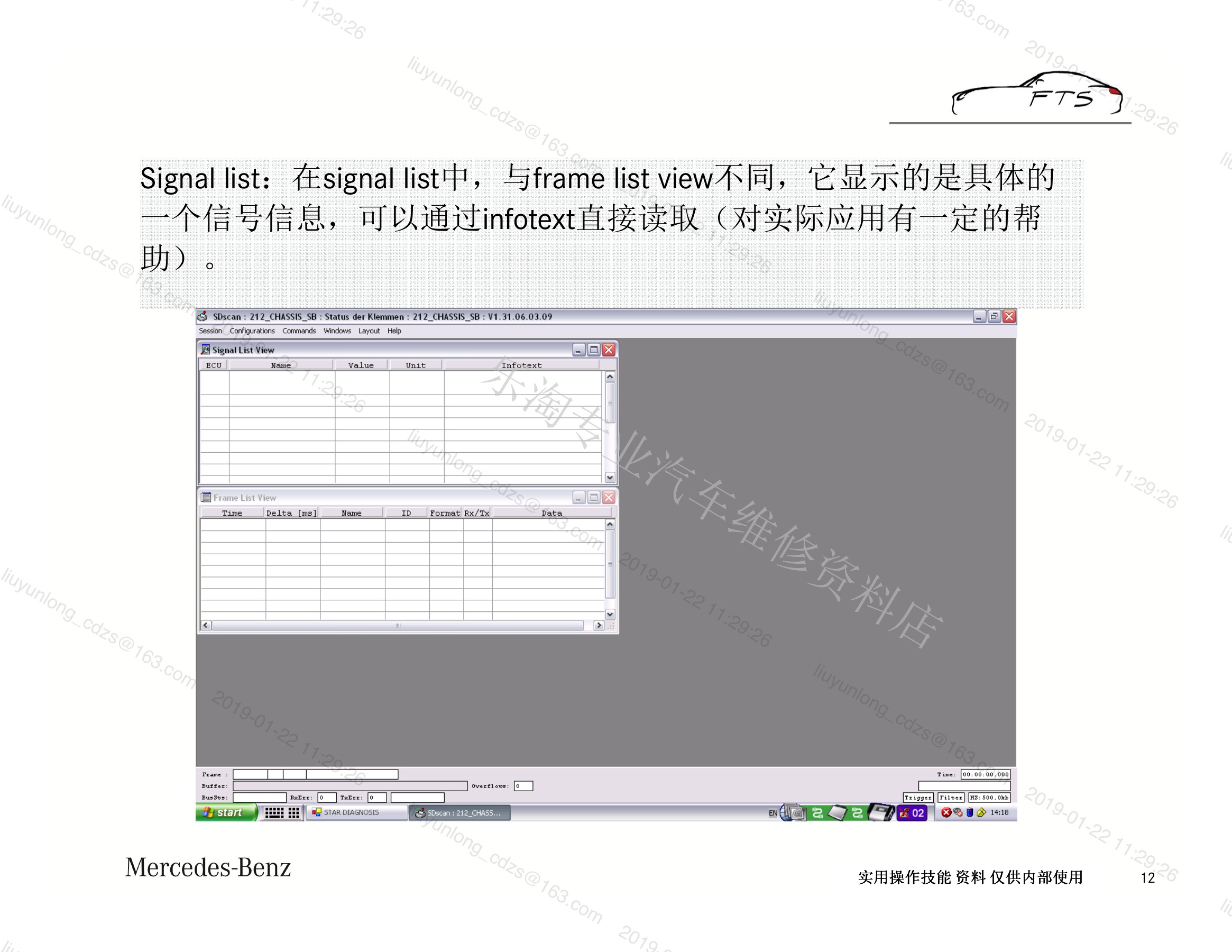

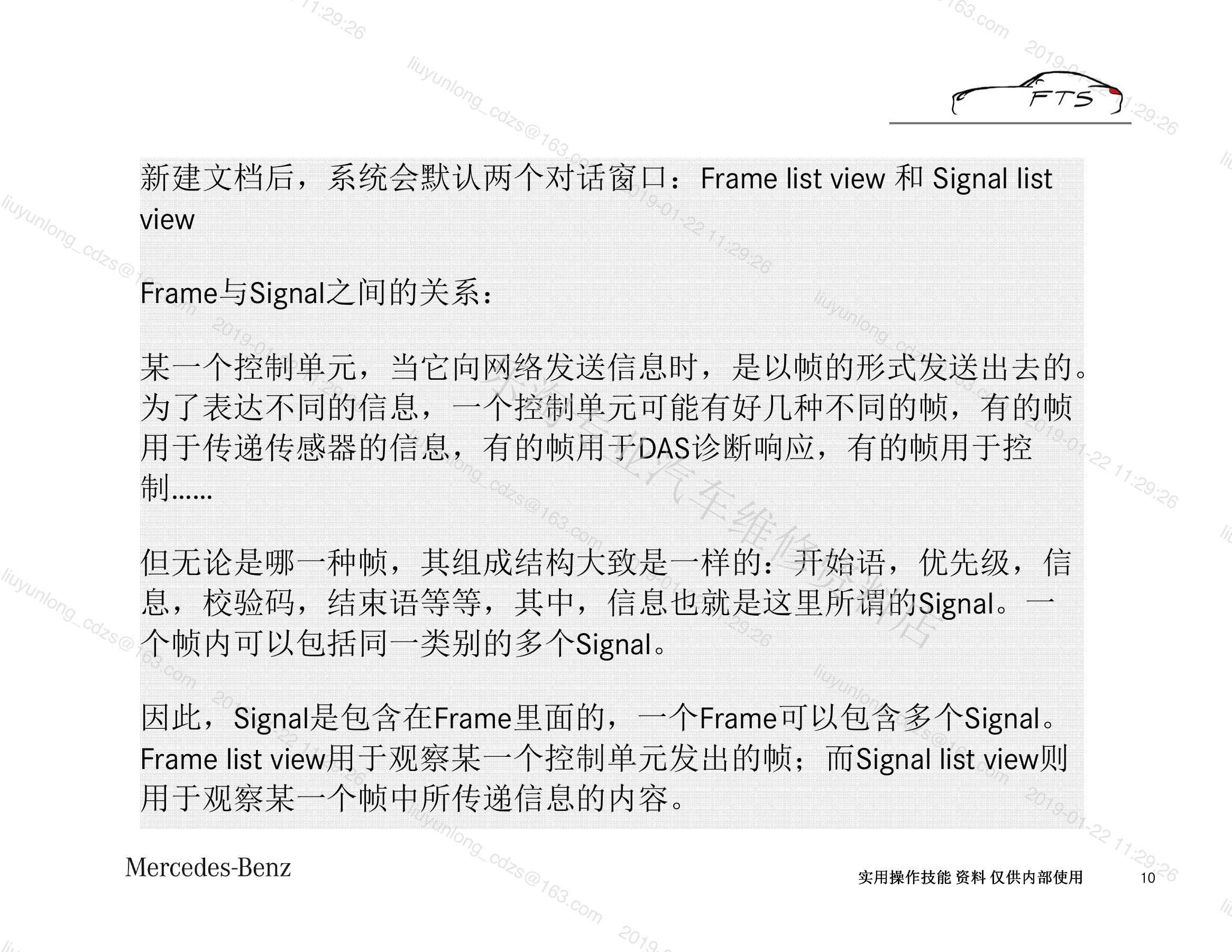

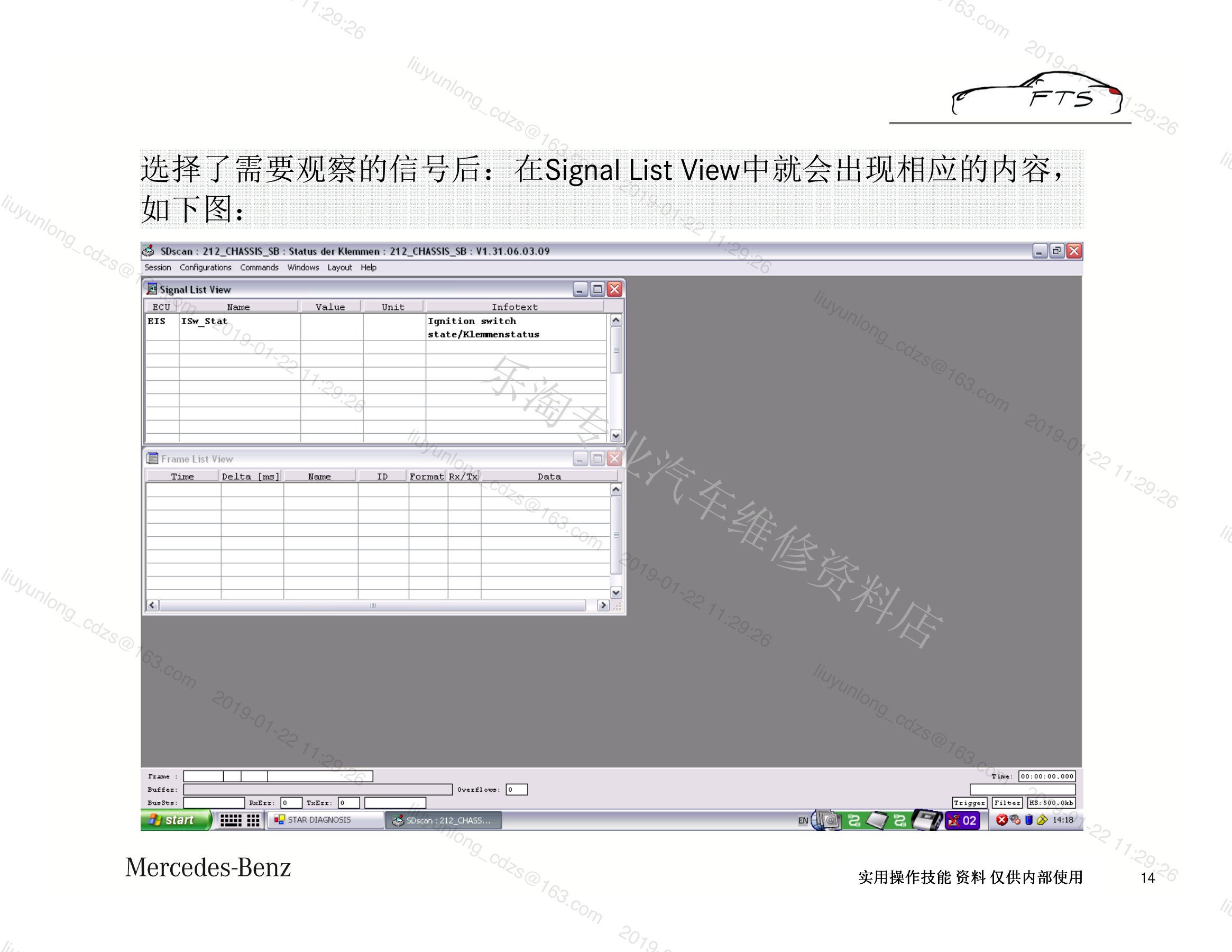

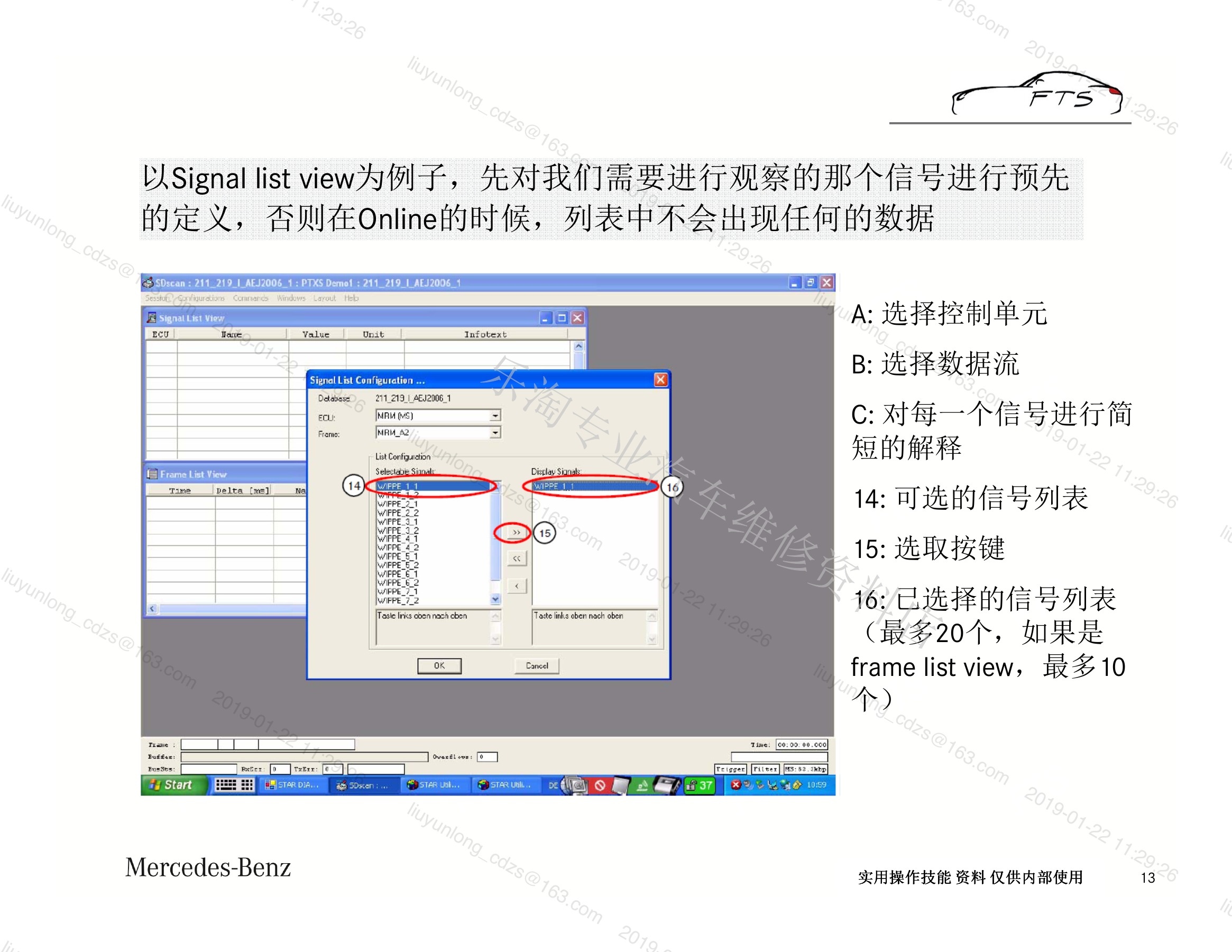

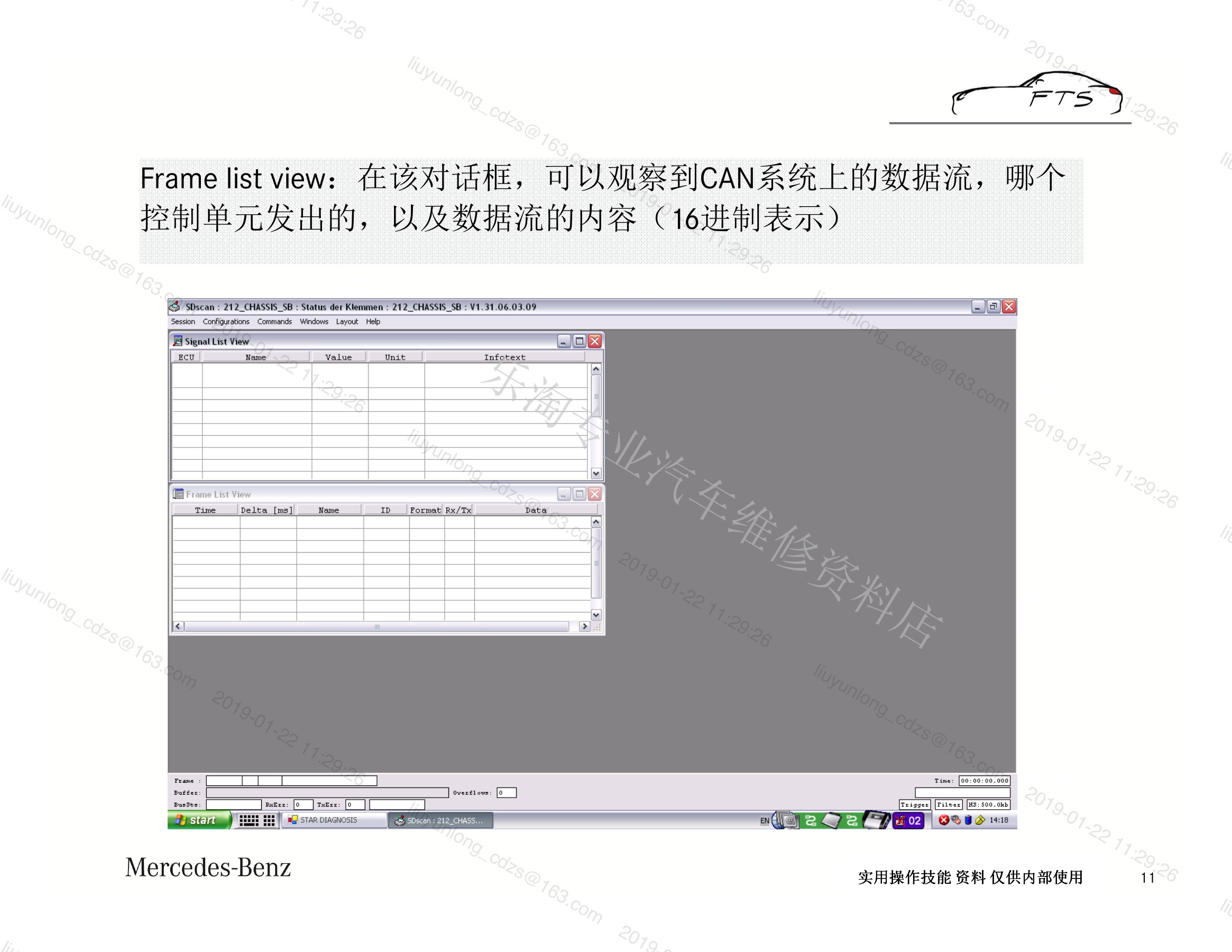

新建独立项目，加载对应车型和总线的信号定义，在帧列表与信号列表中选取与投诉有关的通道。旧资料中的文件名只作示例，当前应使用匹配软件版本和车辆网络的定义。

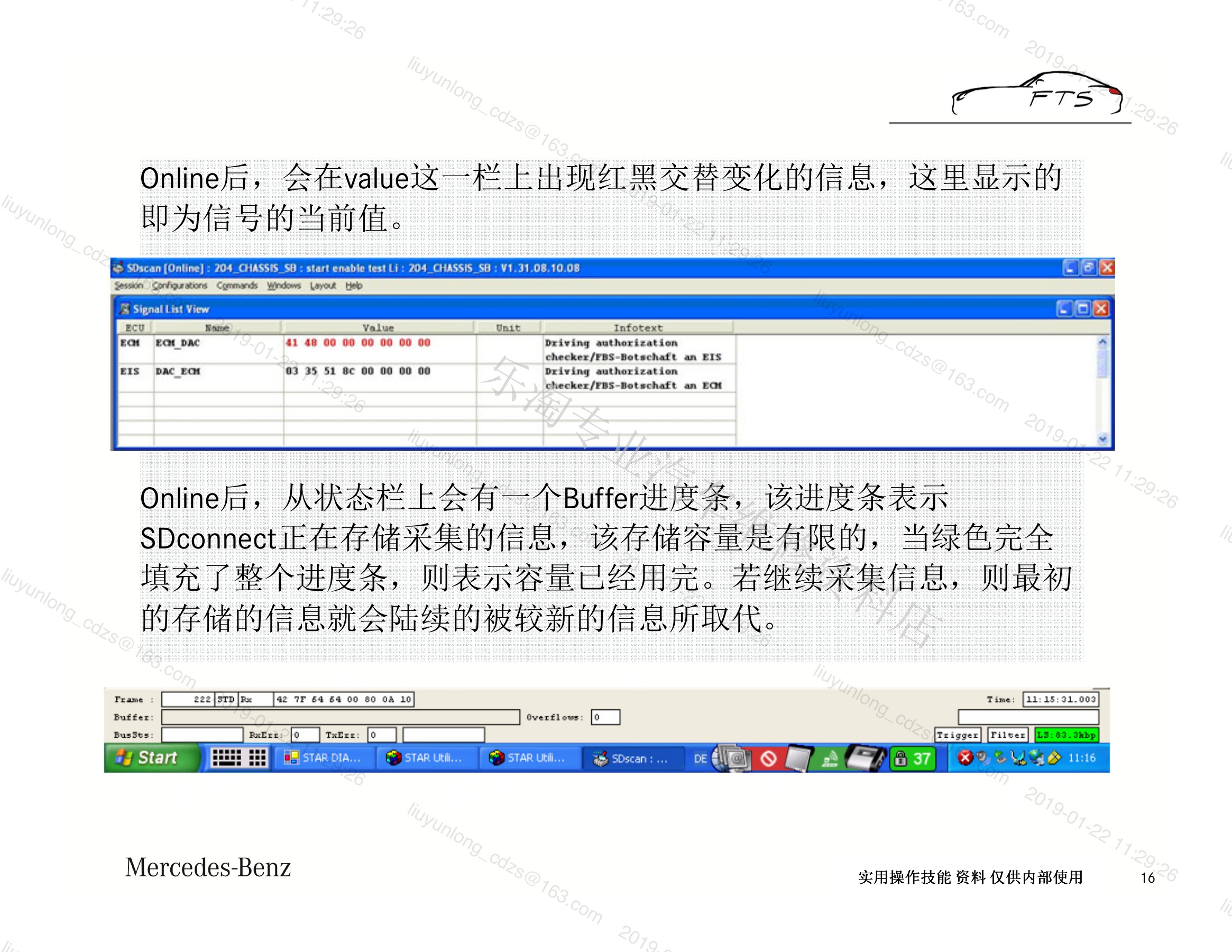

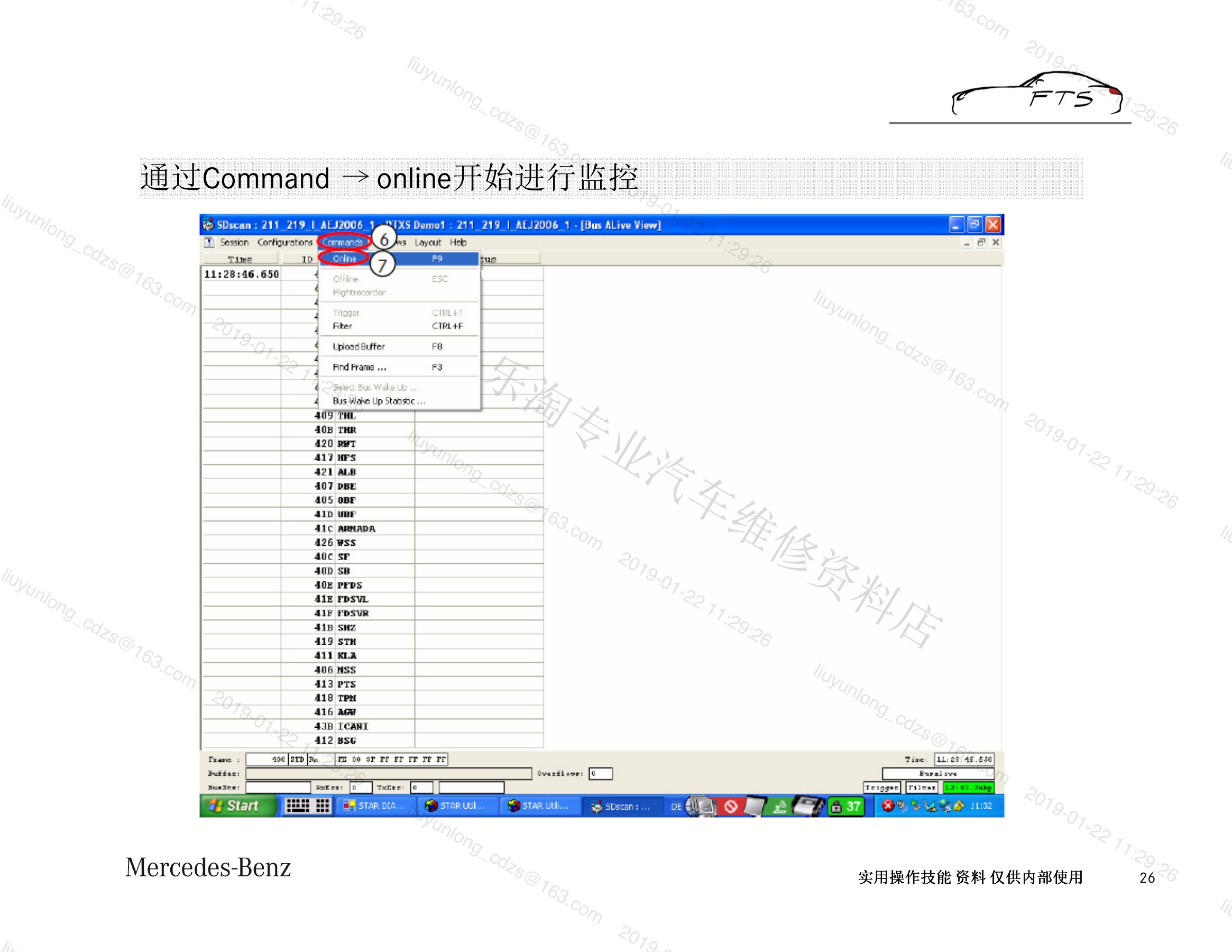

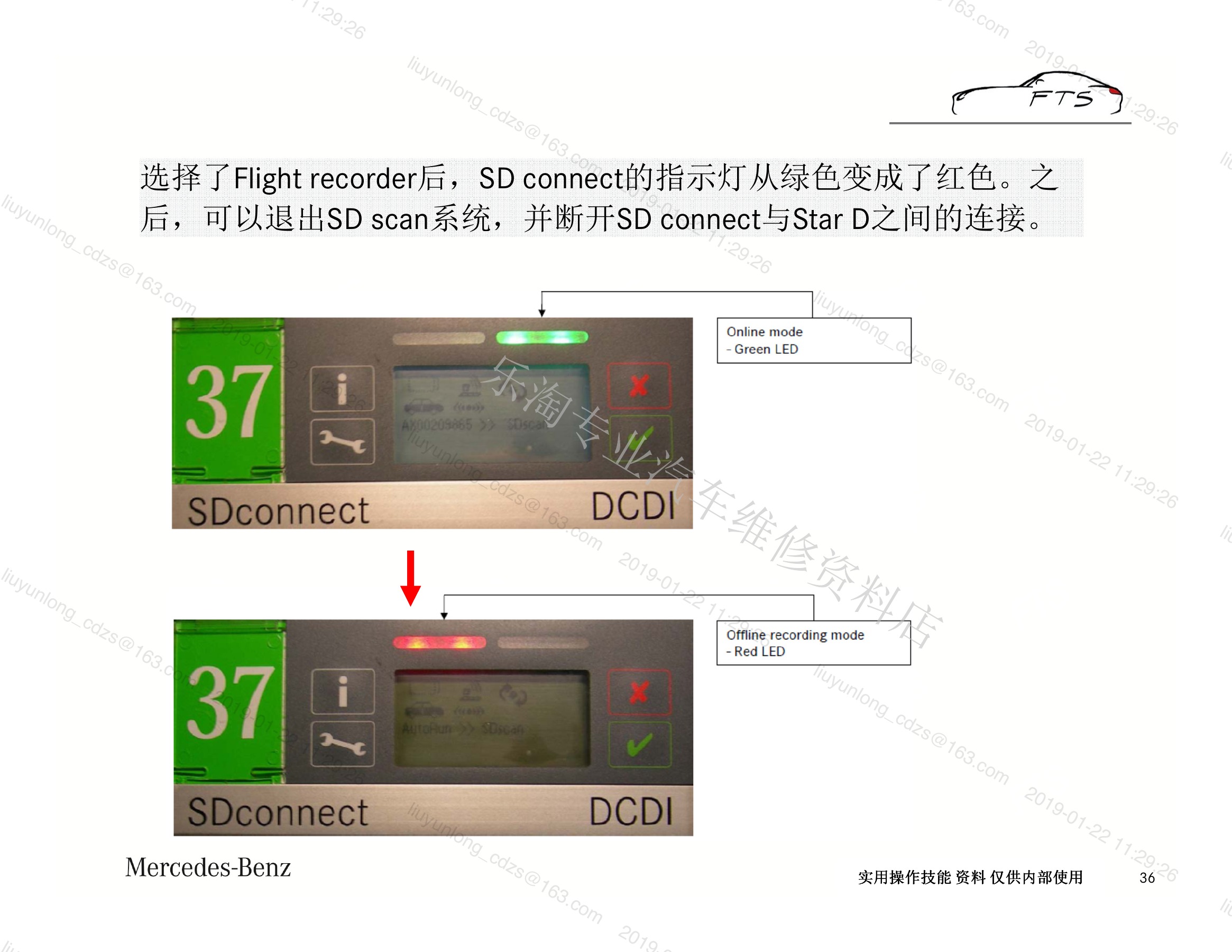

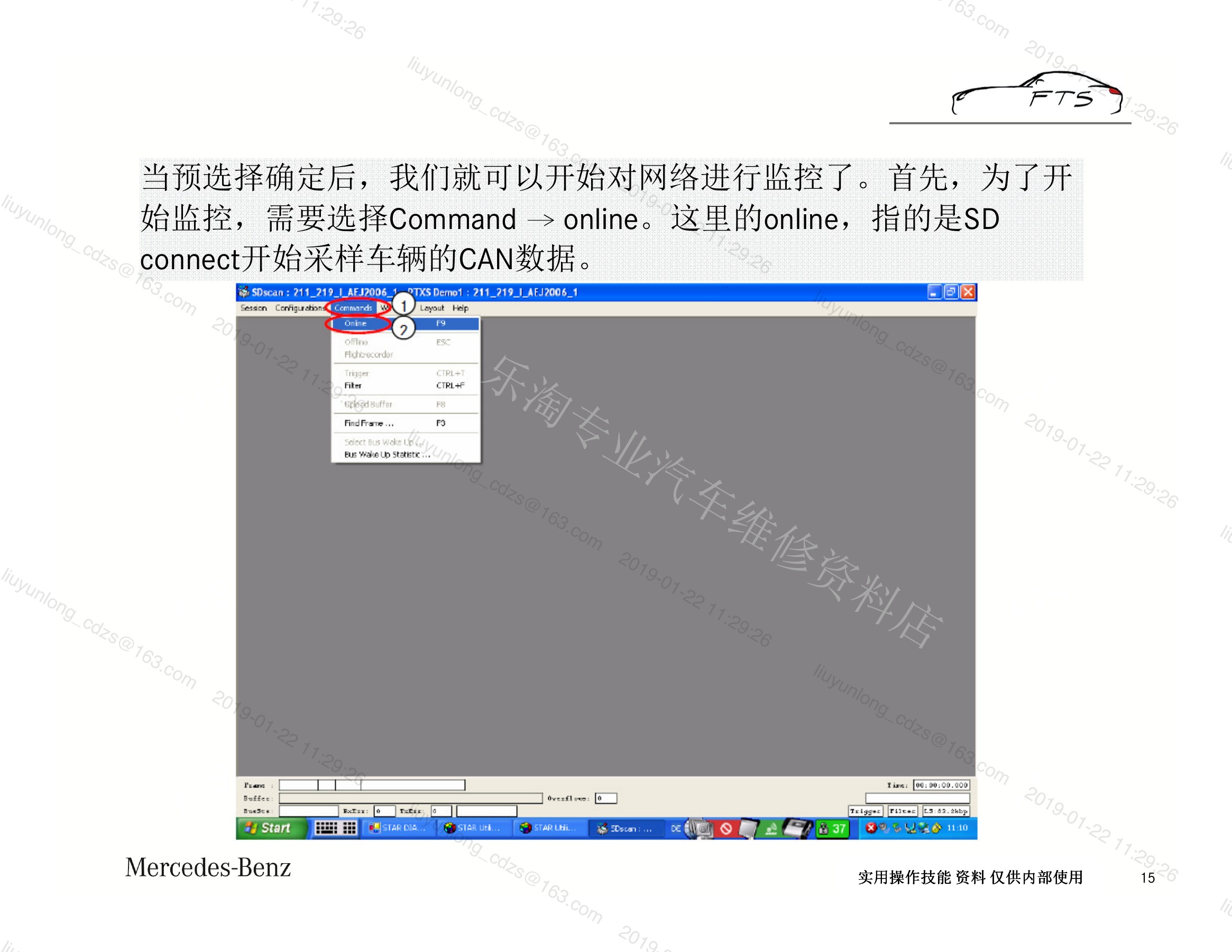

三、在线显示、记录和标记事件

先静态确认信号合理，再启动在线记录。路试由两人配合，故障发生时标记时间并记录车速、负荷、开关动作和道路条件；不要在驾驶中操作电脑。

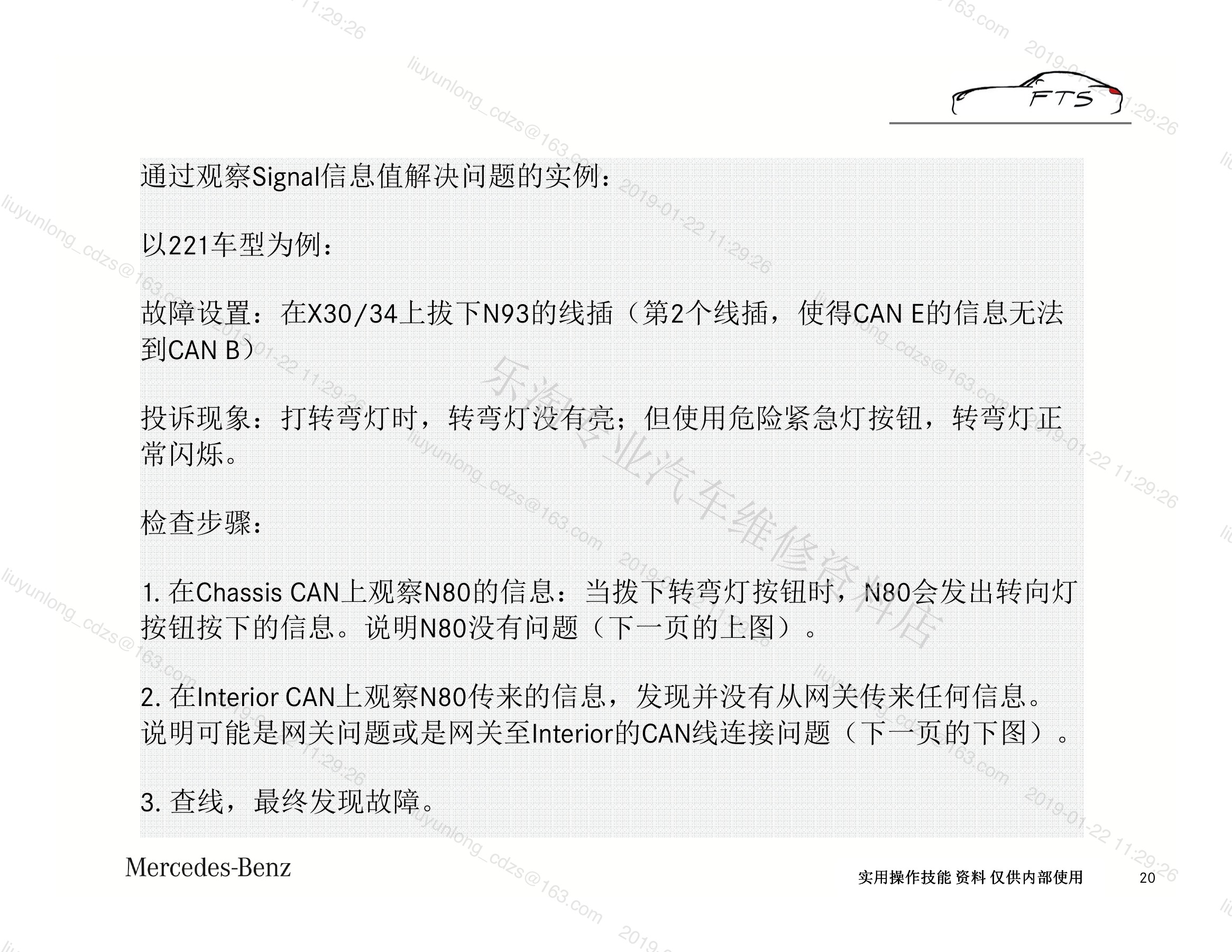

四、总线和信号筛选

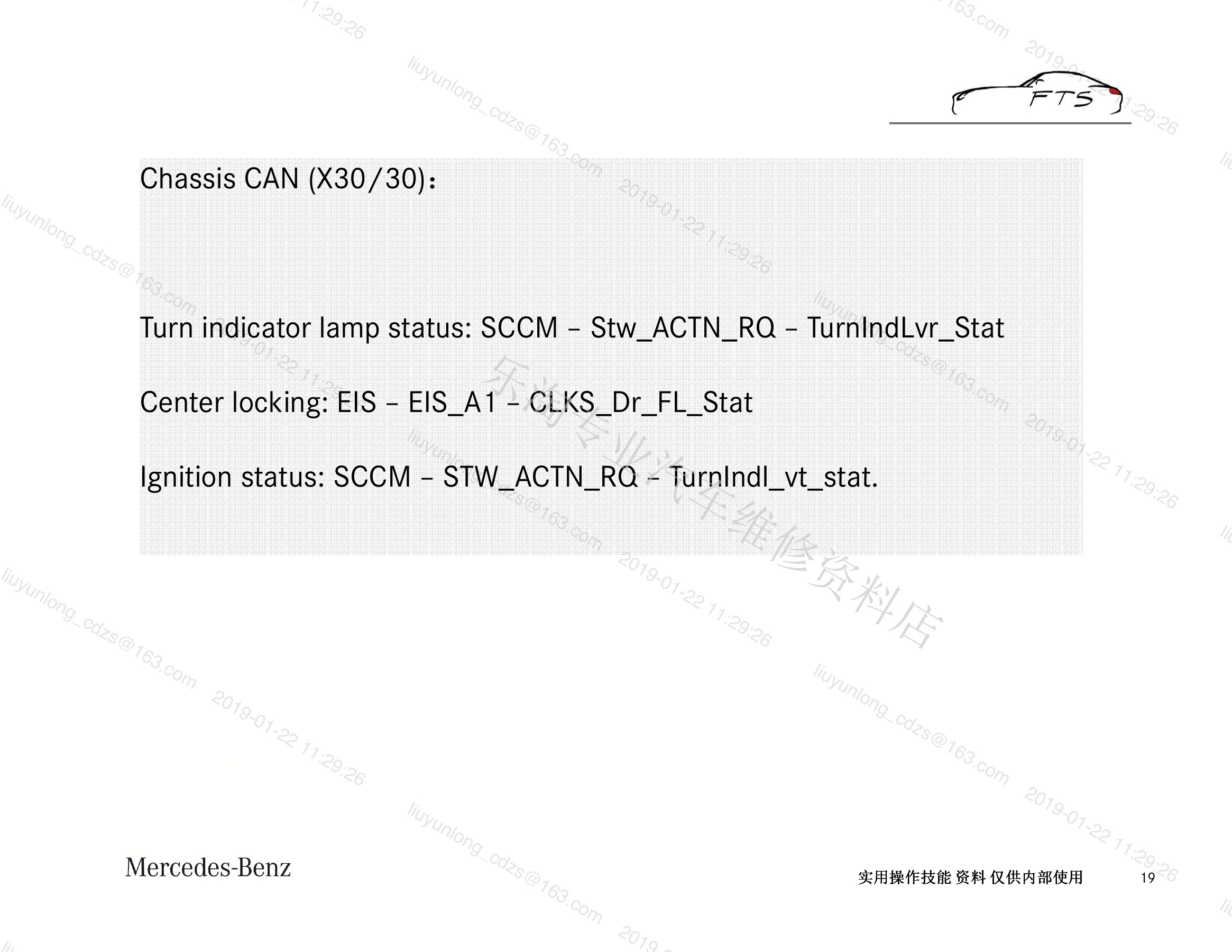

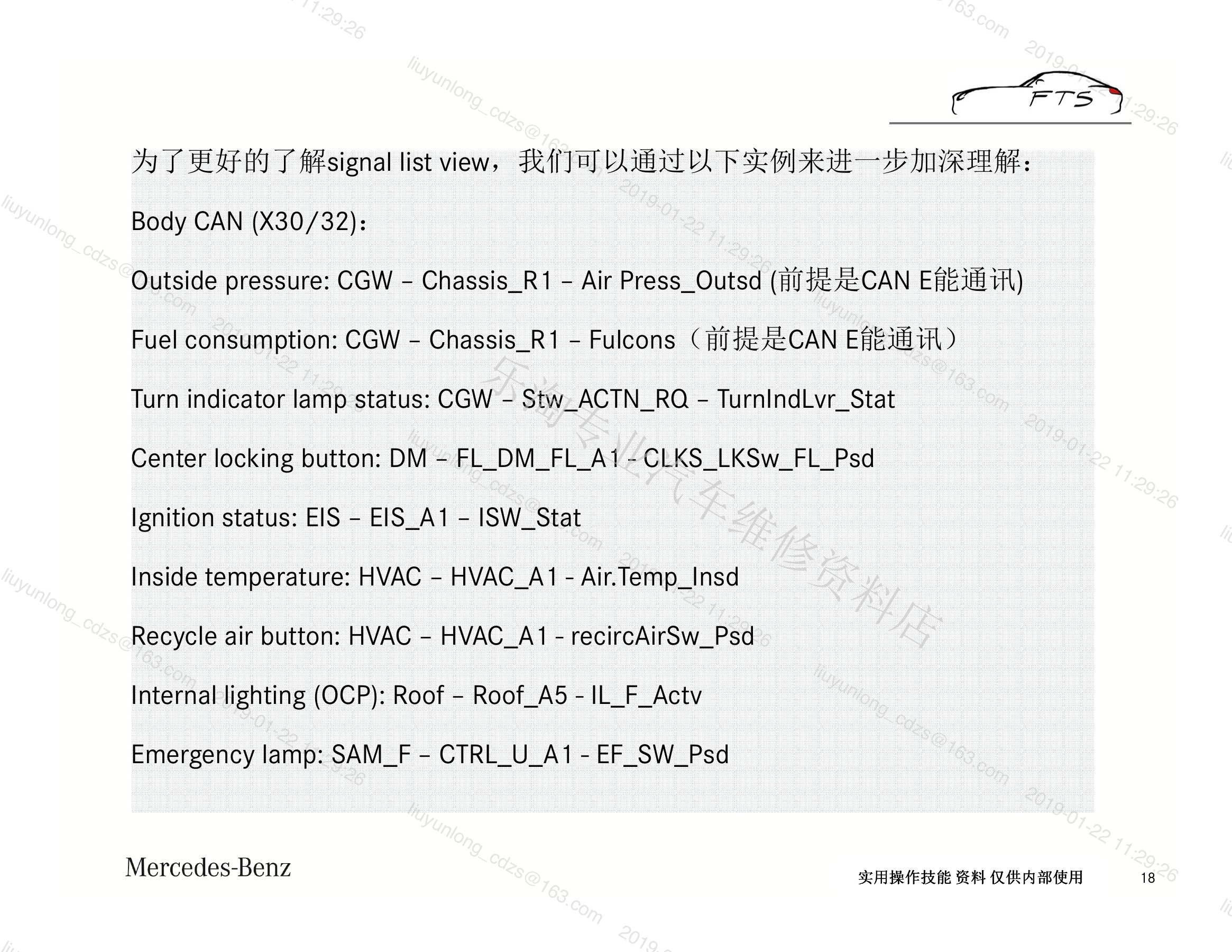

把记录范围限制在相关总线和节点，比较唤醒、状态、计数器和故障前后的帧变化。多个同名信号时核对报文ID、发送节点和单位，避免因标签相似误判。

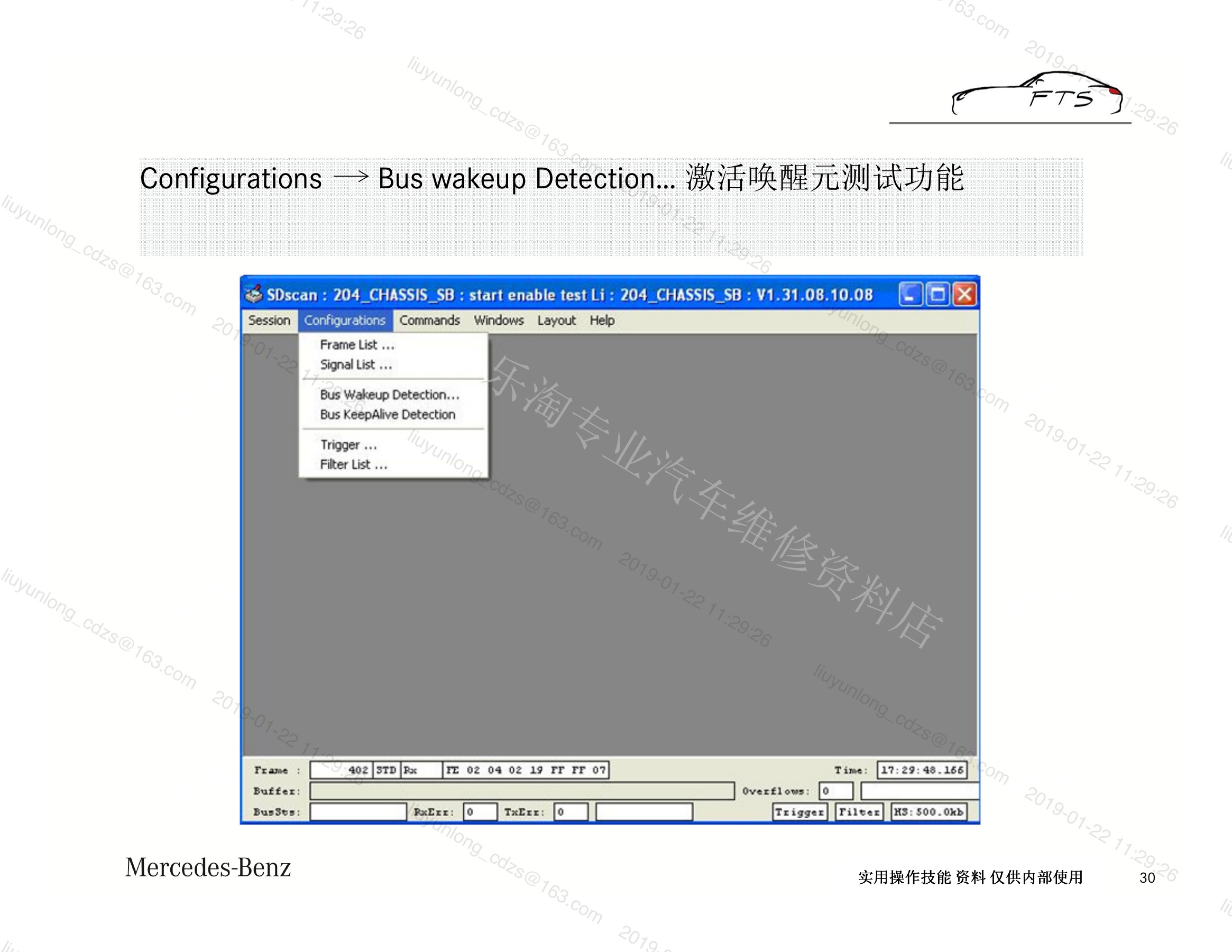

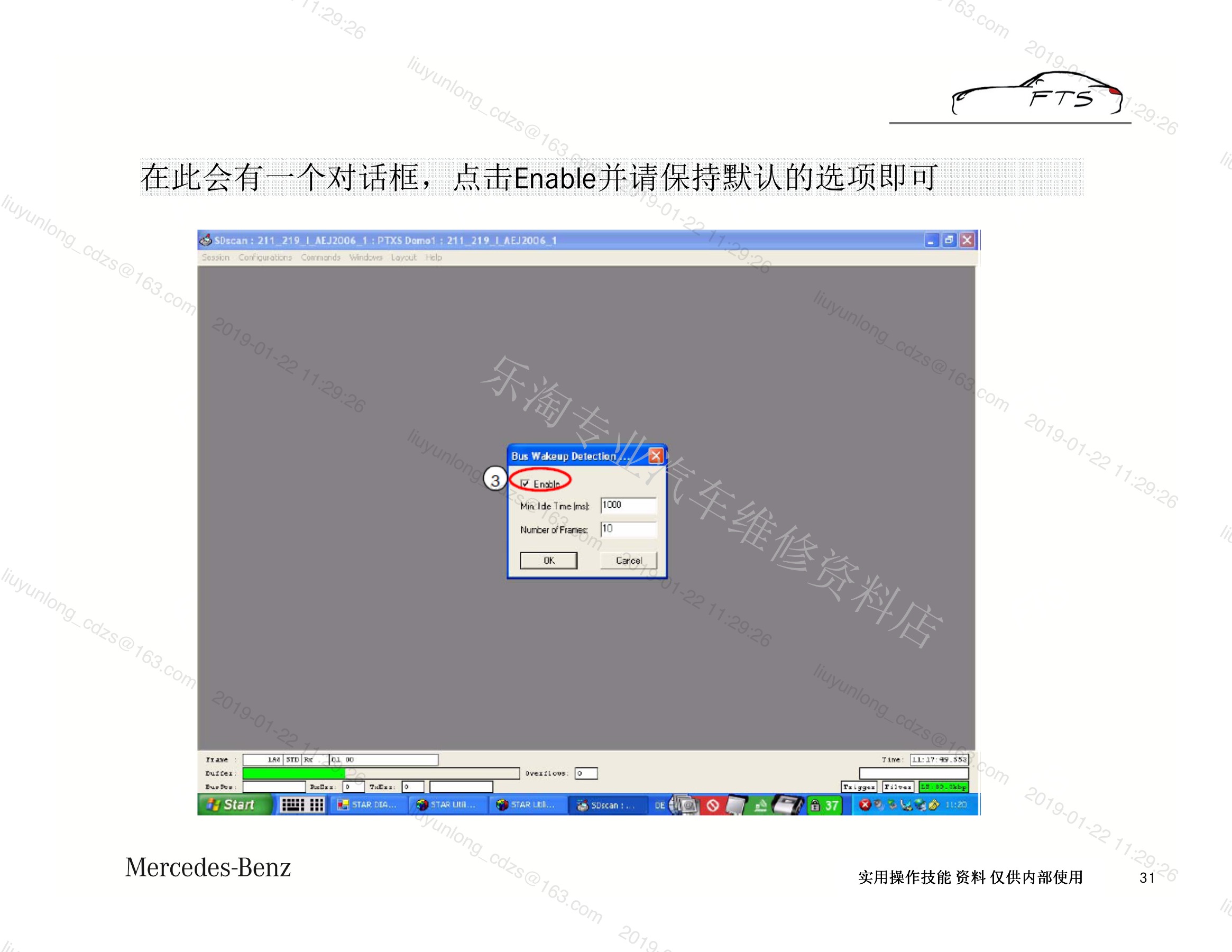

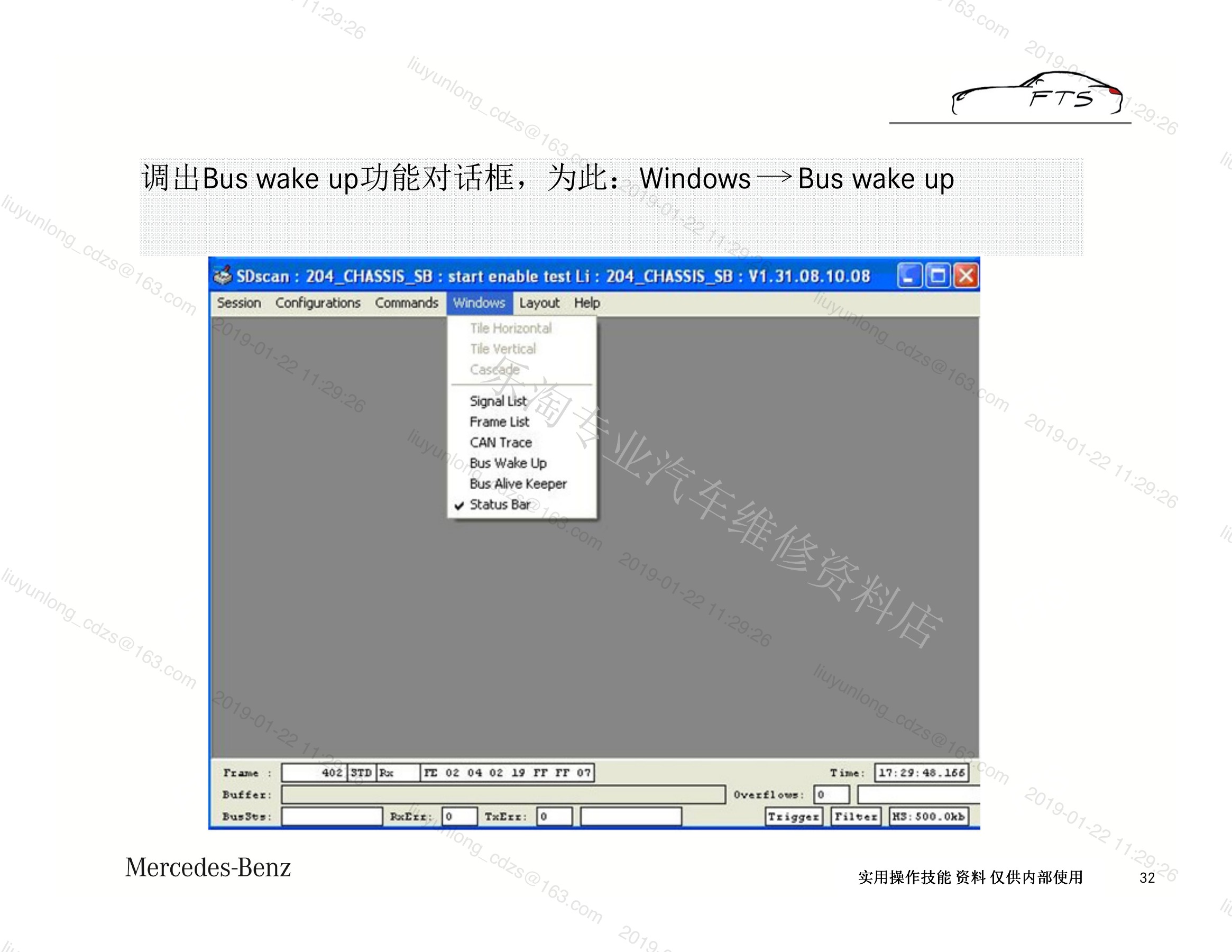

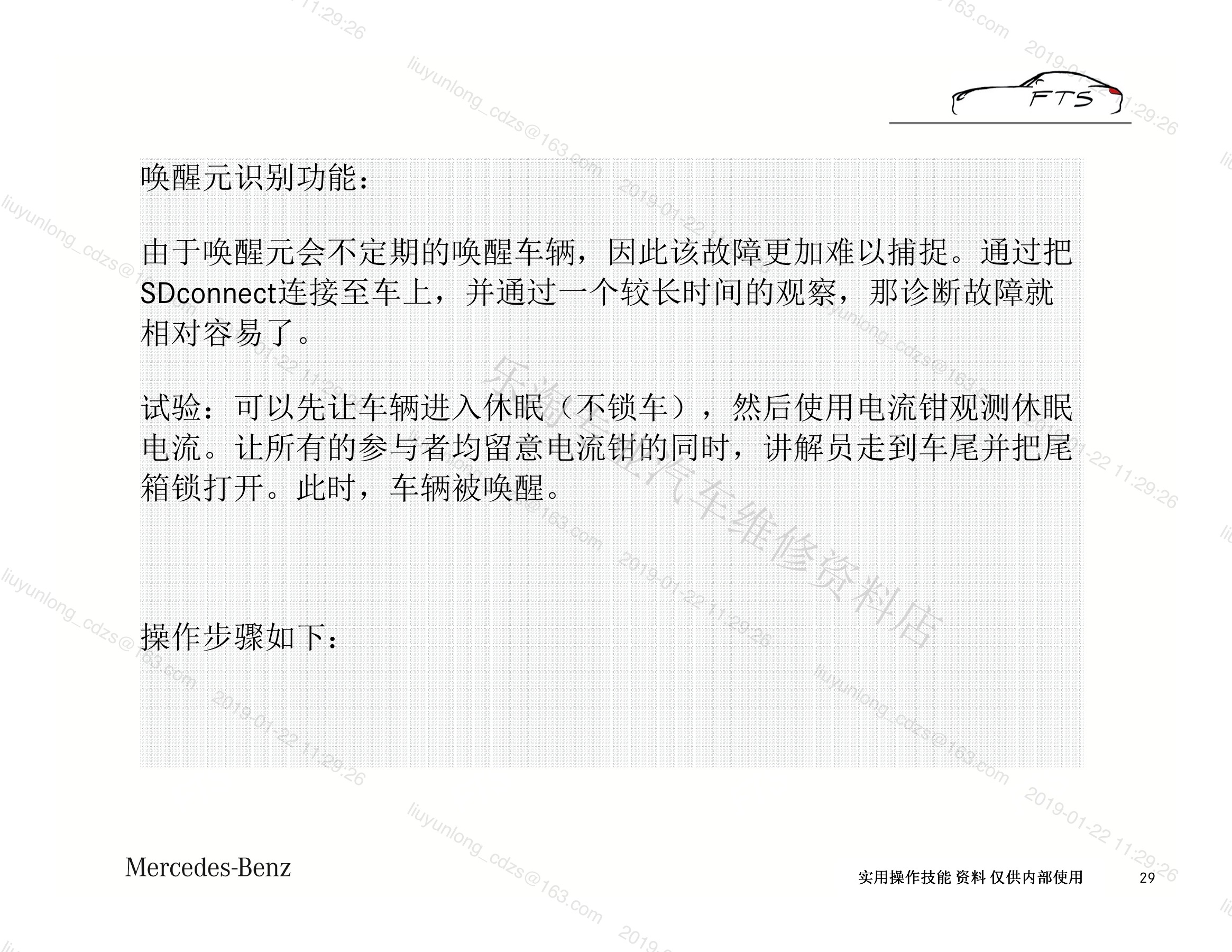

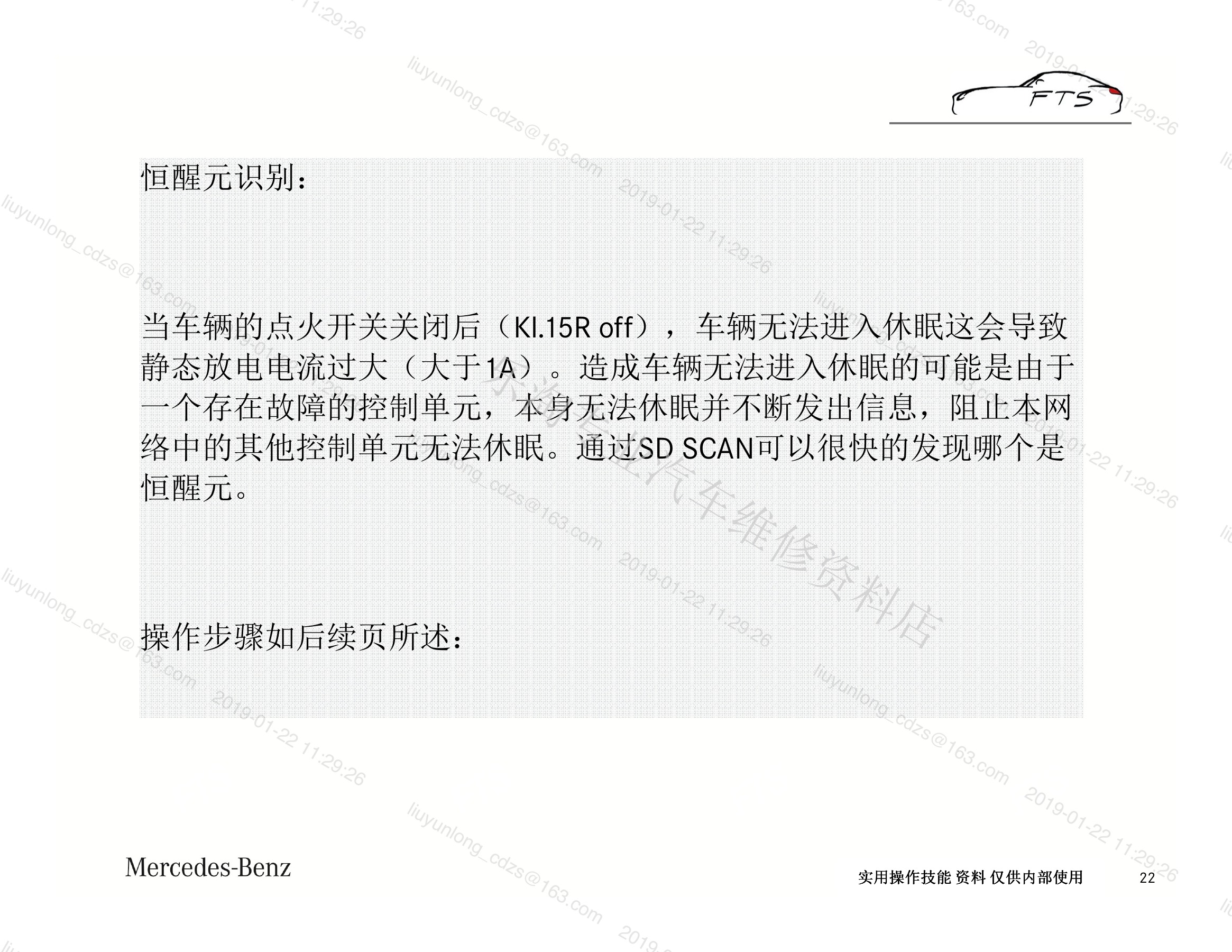

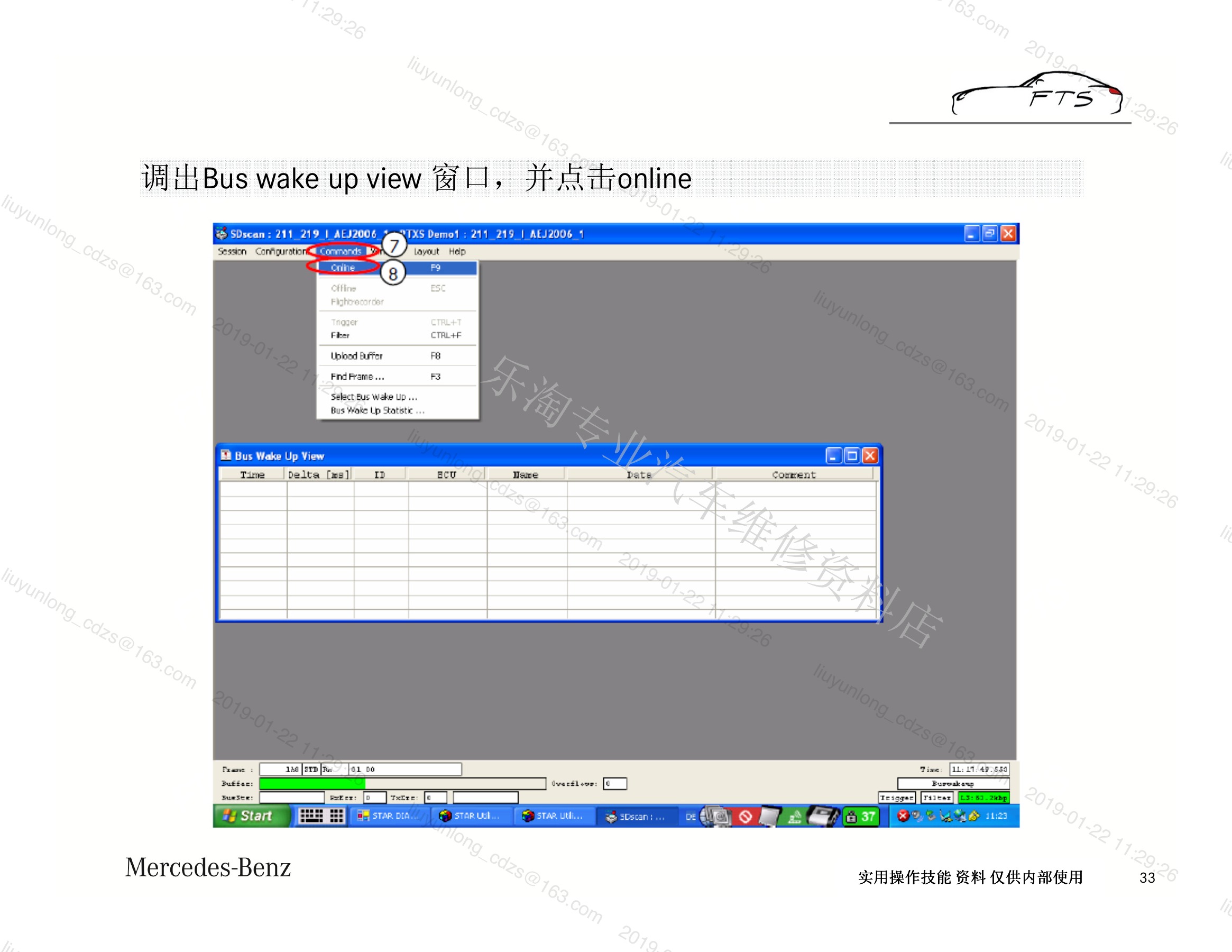

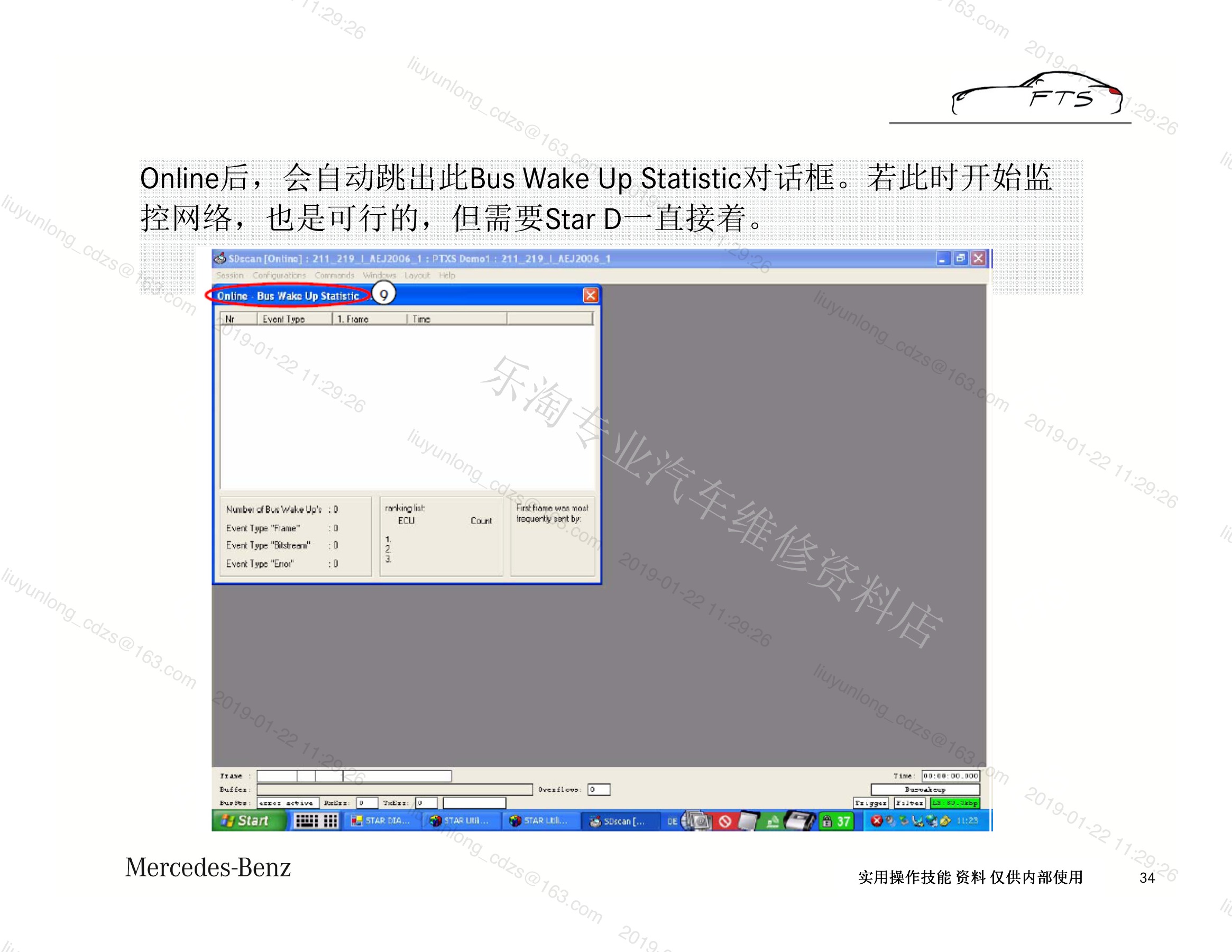

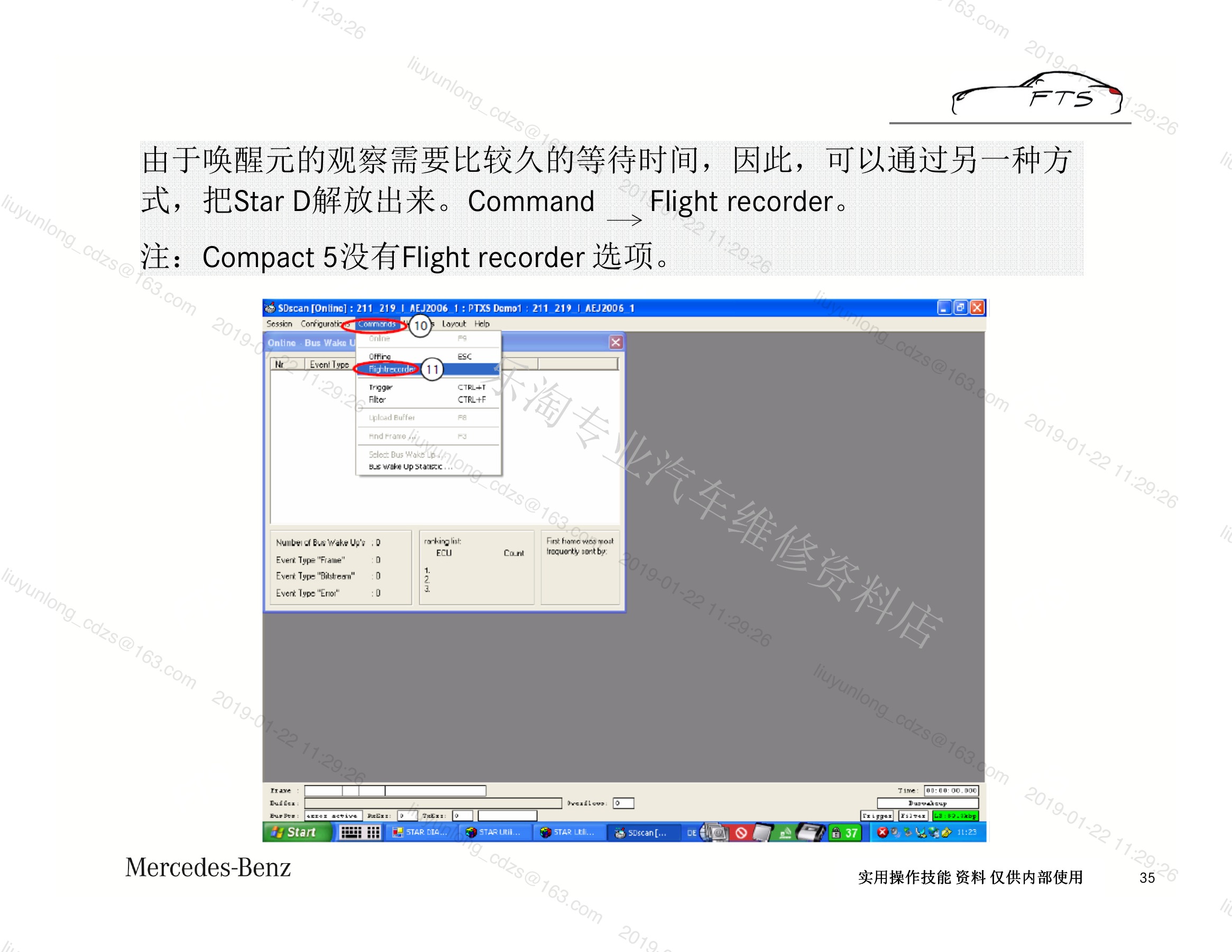

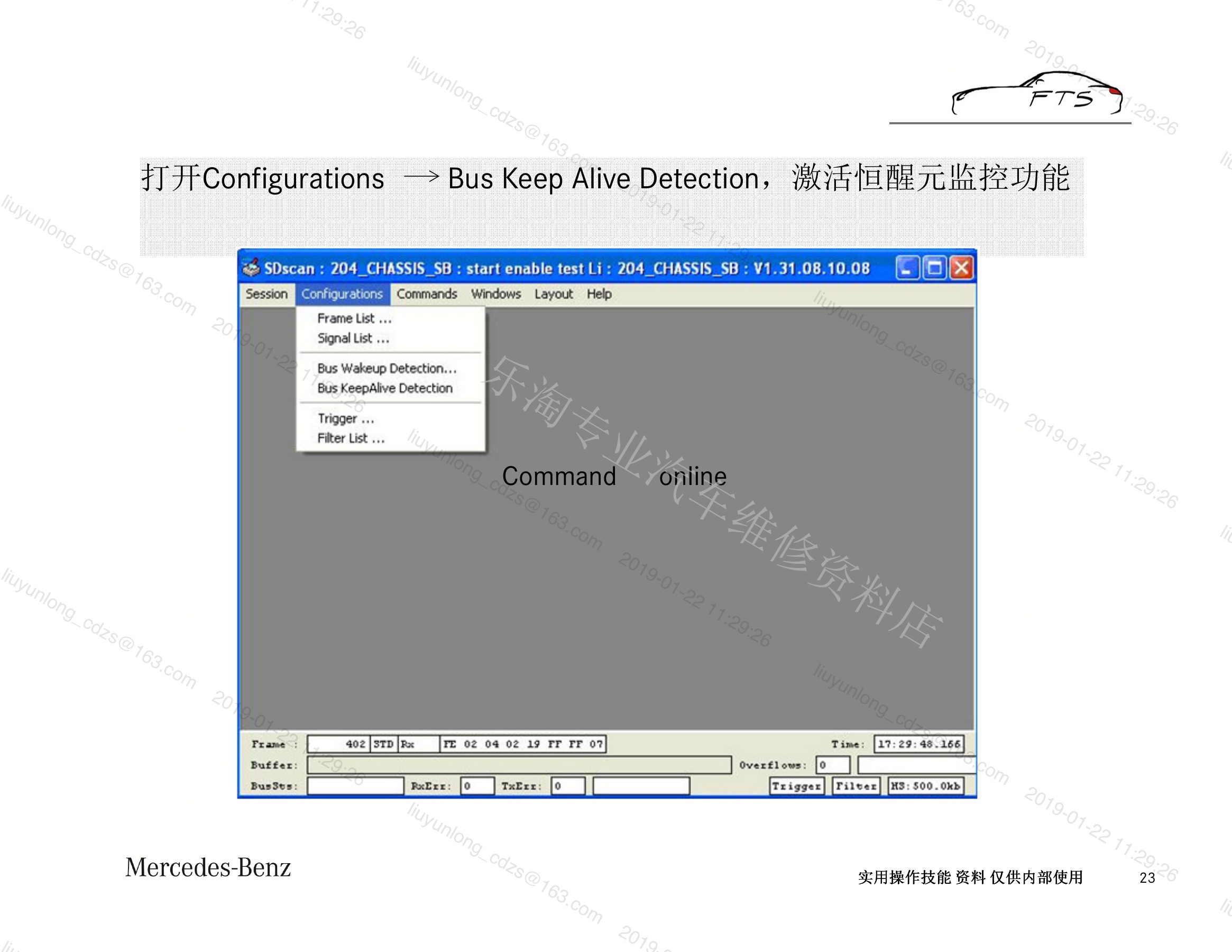

五、Bus Awake唤醒检测

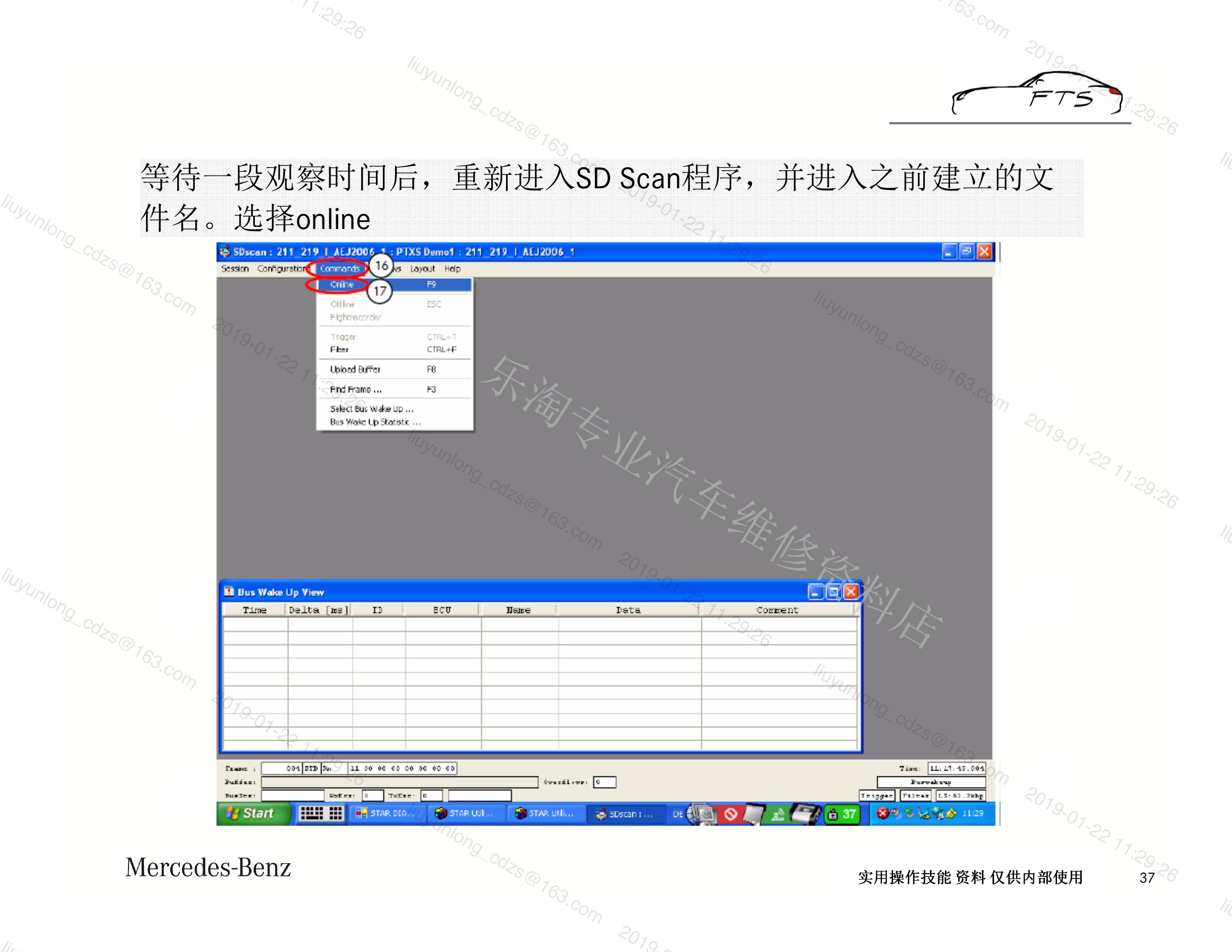

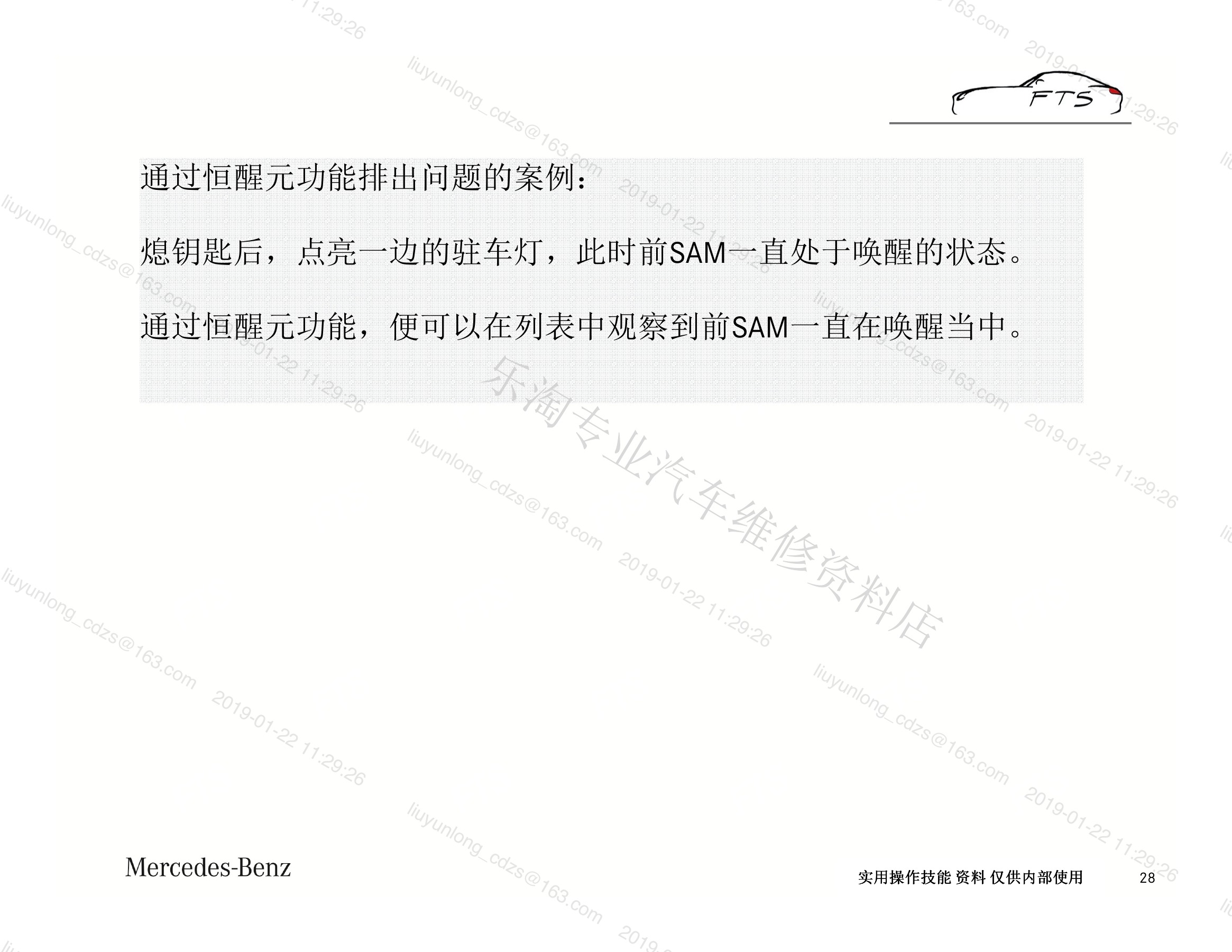

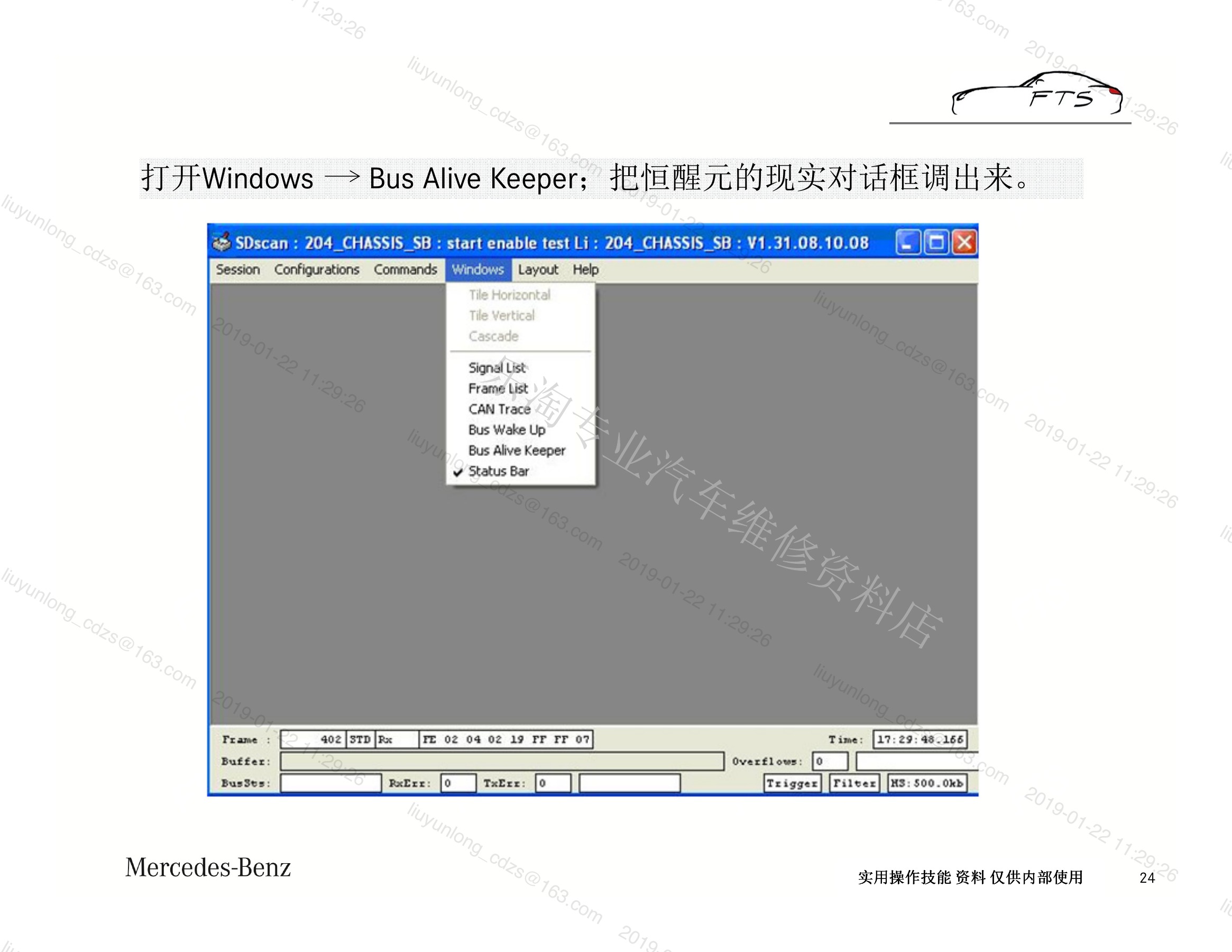

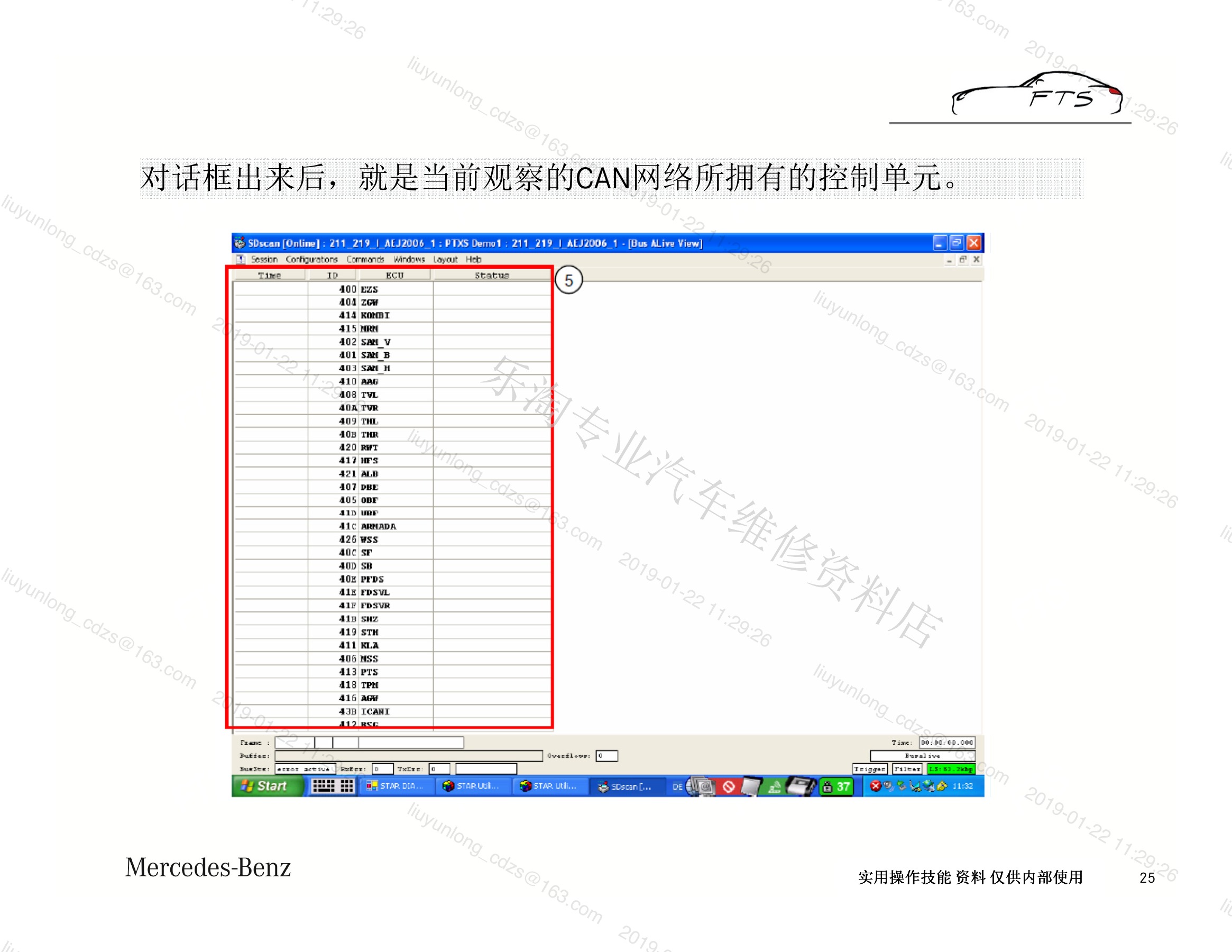

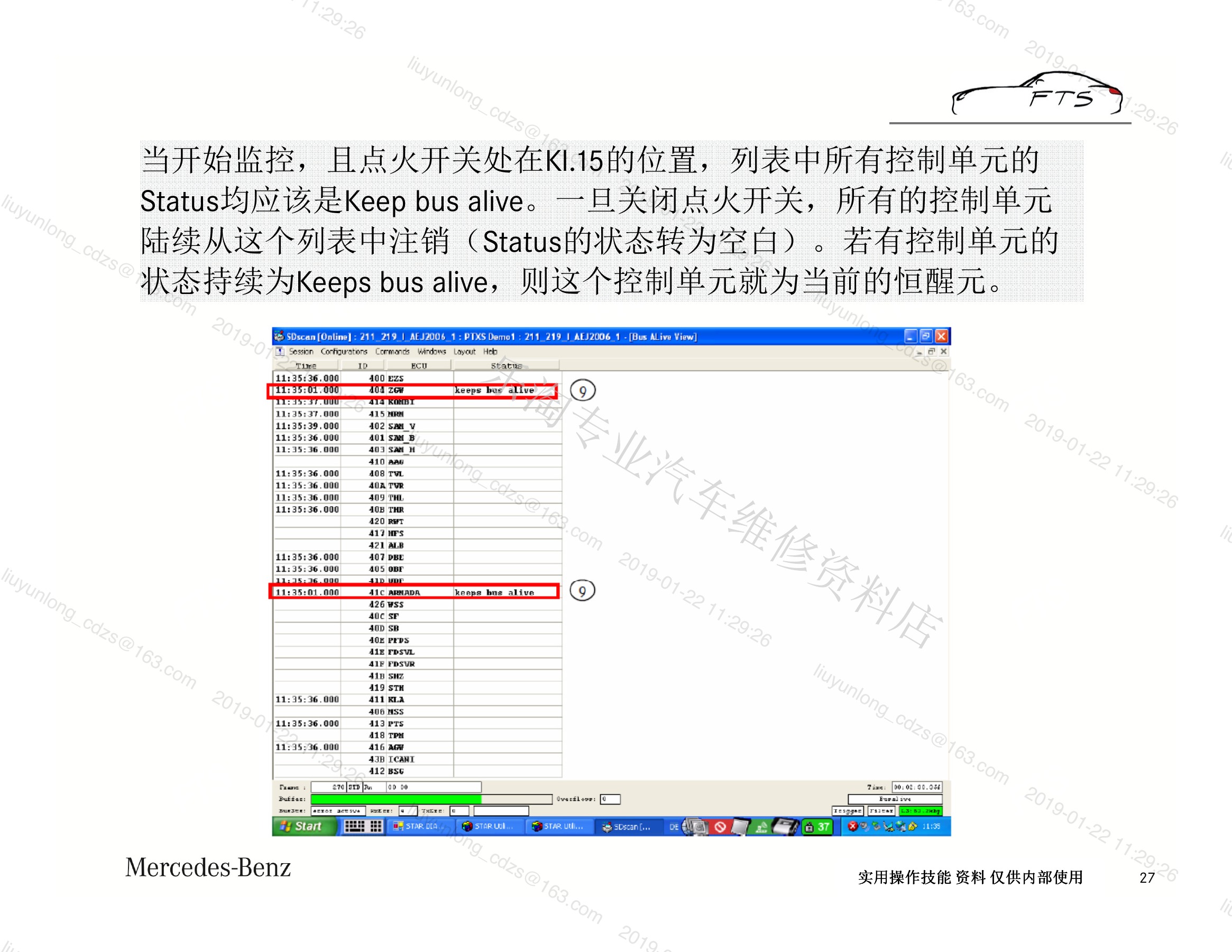

静态耗电或总线恒醒诊断可使用唤醒检测配置，观察哪些帧在休眠期重新出现。必须结合蓄电池电流、车辆锁止状态和等待时间；检测到报文不等于该节点就是根因，还要追踪触发链。

六、保存原始数据和复核

停止记录后保存原始文件、配置、VIN、软件版本和测试说明，确认文件能重新打开。分析时对齐故障码环境、实际值和总线时间轴，维修后以相同配置复测，比较故障是否消失。
