本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI54.18-P-063609，版本1 |
|---|---|
| 功能组 | 54.18 线束 |
| 日期 | 2016-04-14 |
| 适用范围 | 型号 205，配备发动机 274 （生产日期截至 2016 年 3 月 1 日） |
一、故障现象与投诉条件
投诉发动机运行时和/或发动机诊断警告灯激活。
障。
二、原通告列出的可能原因
发动机线束可能紧贴在机油尺的螺栓连接上。
附件
文件 描述
Bild 1.JPG 图 1
Bild 2.JPG 图 2
三、检查与补救步骤
障，则执行以下操作：
的线束是否有损坏（图 2）。
的线束并仔细检查紧贴的导线！
要时修理线束（注意 AR00.19-P-0100A！）
助隔离环 (2.)。
第二齿环。
附件
文件 描述
Bild 3.JPG 图 3
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 000 997 88 44 间隔环 1 X
WIS参考
AR00.19-P-0100A 补救
WS00.19-P-0006B 补救
WS00.19-P-0002B 补救

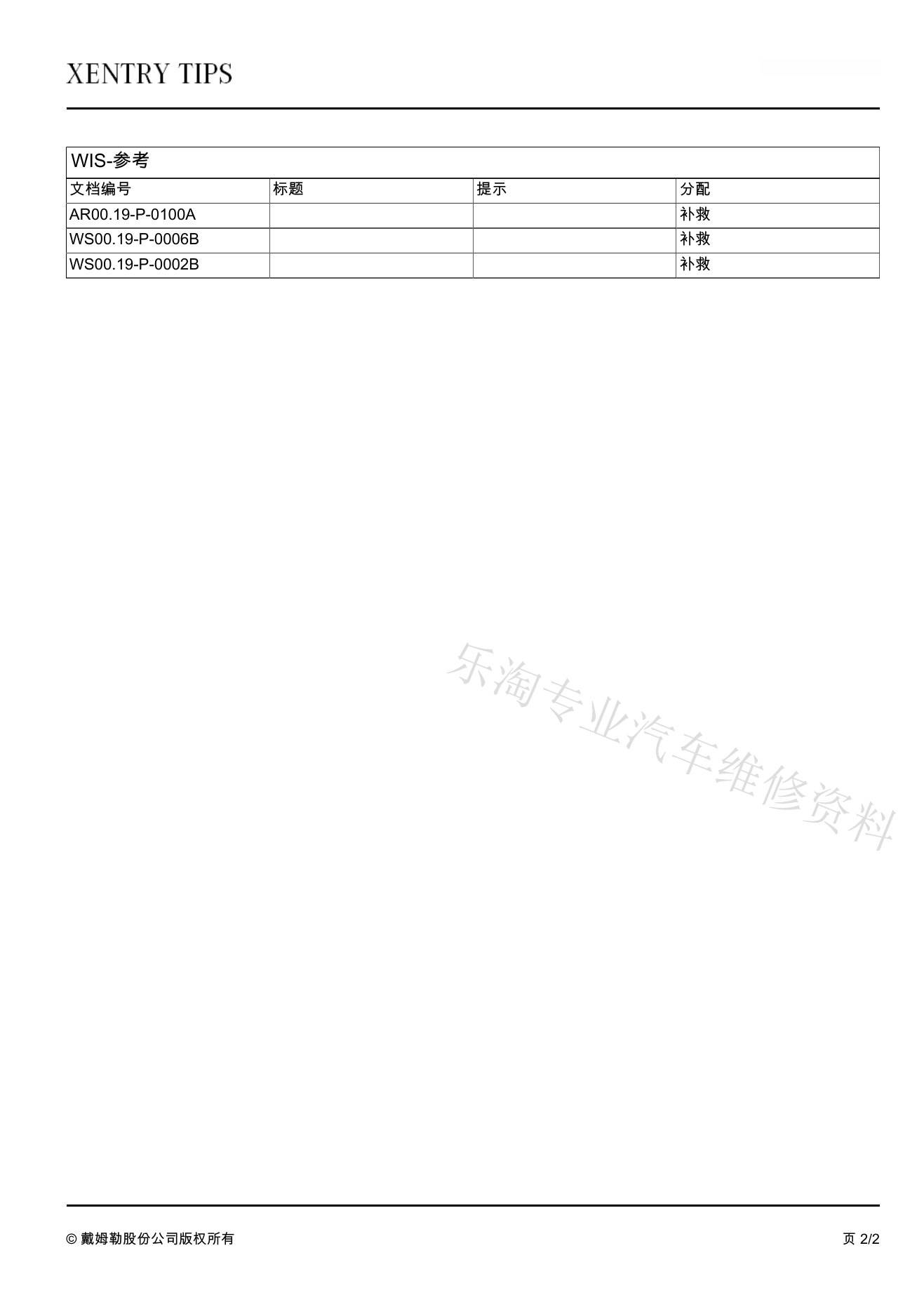

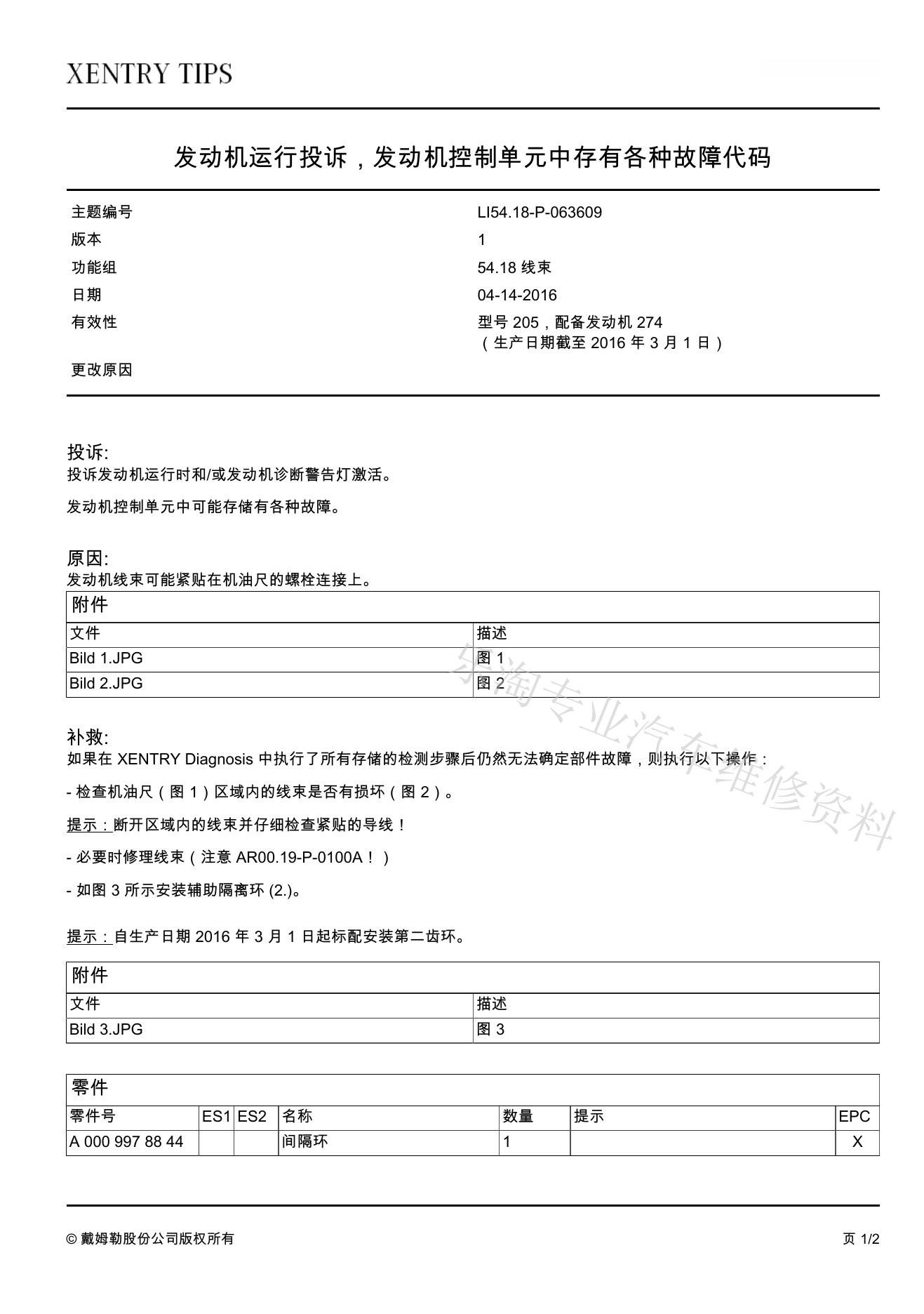

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
