奔驰S-Guard：前车门卡住，无法关好或关不上：GI72.10-P-042154

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

二、原通告列出的可能原因

车门铰链末端止动件有问题。门挡活塞杆过长。

三、检查与补救步骤

检查铰链末端止动件。

的上部铰链。（附录 1；图 1）

上部铰链末端止动件的距离至少应有 0.2 mm，如果未达到，则执行维修解决方案（附录 2 中的 a 到 f 项）。

带）固定车门框架，以

防车门倾翻。

），然后拆卸车门铰链（WIS AR72.10-P-0550SXS）。

如果确定铰链轴承套筒出现了间隙，则更换车门铰链。

给铰链做标记，然后磨掉约 0.8 mm。

d) 给铰链的打磨过的表面上漆（维修油漆结构）。

铰链

的铰链上蜡。

接下来调节车门。WIS AR72.10-P-0550SXS；遵守 Guard 止动楔的调节说明（附录 3）。

比较半圆头埋头螺钉上的油膜痕迹和附录 3 中的图。

要时通过在止动楔下放置垫片调节。注意止动楔的位置。

附件

文件 描述

Bild 1 Prufung Scharnierendanschlag.jpg 检查铰链末端止动件

Scharnier Vordertur Guard.jpg 前车门铰链的工作流程

Einstellung Anlaufkeil.jpg 调节车门，调节 Guard 止动楔

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

当铰链轴承套筒出现间隙时才能更

换。

X

当铰链轴承套筒出现间隙时才能更

换。

X

A2407210197 1mm 垫片 n.B. 根据需要选用 X

A2407210297 1.5 mm 垫圈 n.B. 根据需要选用 X

A2407210397 2 mm 垫圈 n.B. 根据需要选用 X

A2407210597 3 mm 垫圈 n.B. 根据需要选用 X

N00000000220 8 螺栓 M5x16 n.B. 根据用于止动楔的垫片选用。 X

N00000000339 6 螺栓 M5x14 n.B. 根据用于止动楔的垫片选用。 X

操作号与损坏代码

容 时间 损坏代码 提示

72N11 51 右前车门铰链

72A11 51 左前车门铰链

WIS参考

AR72.10-P-0550SXS 调节前车门 补救

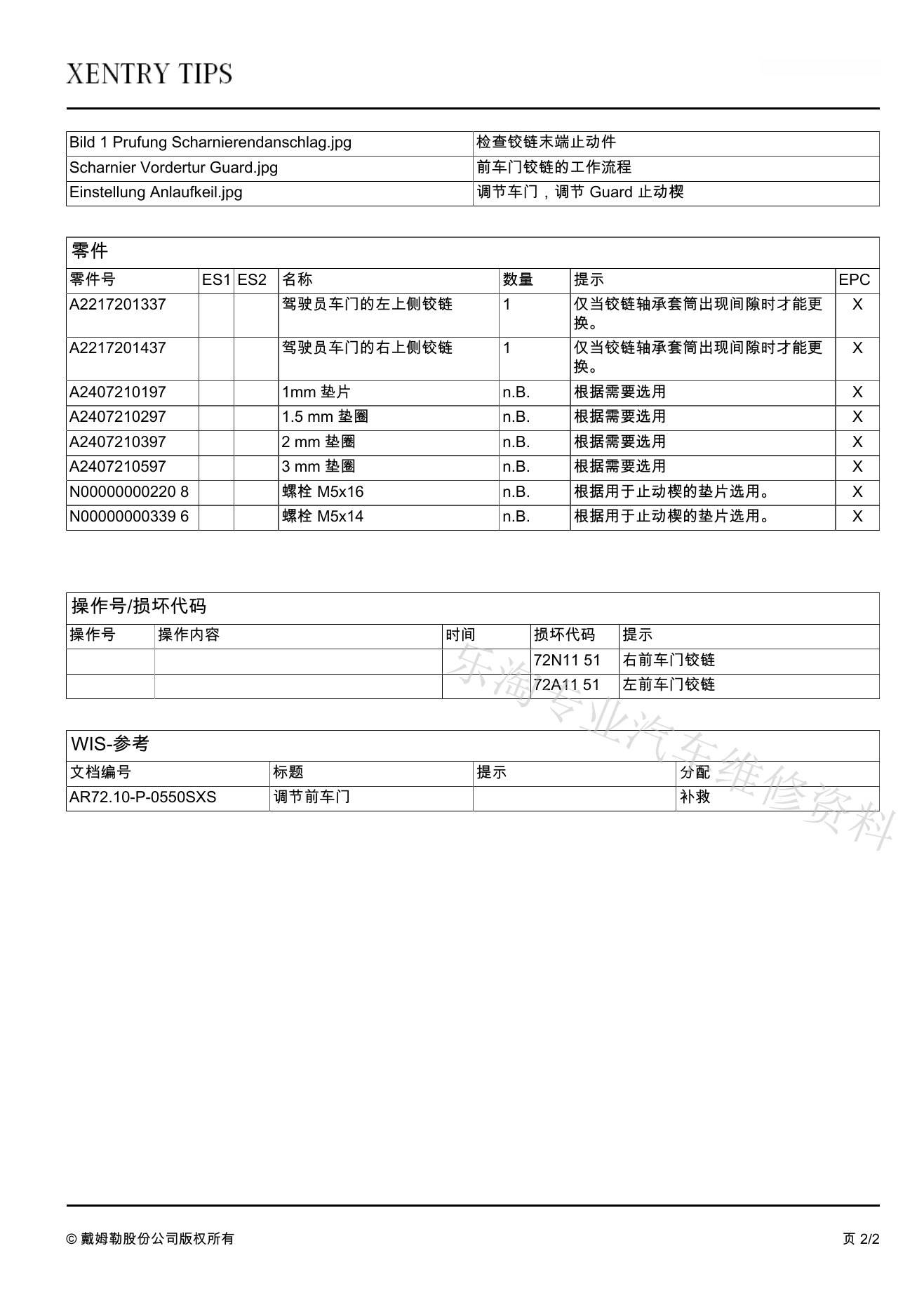

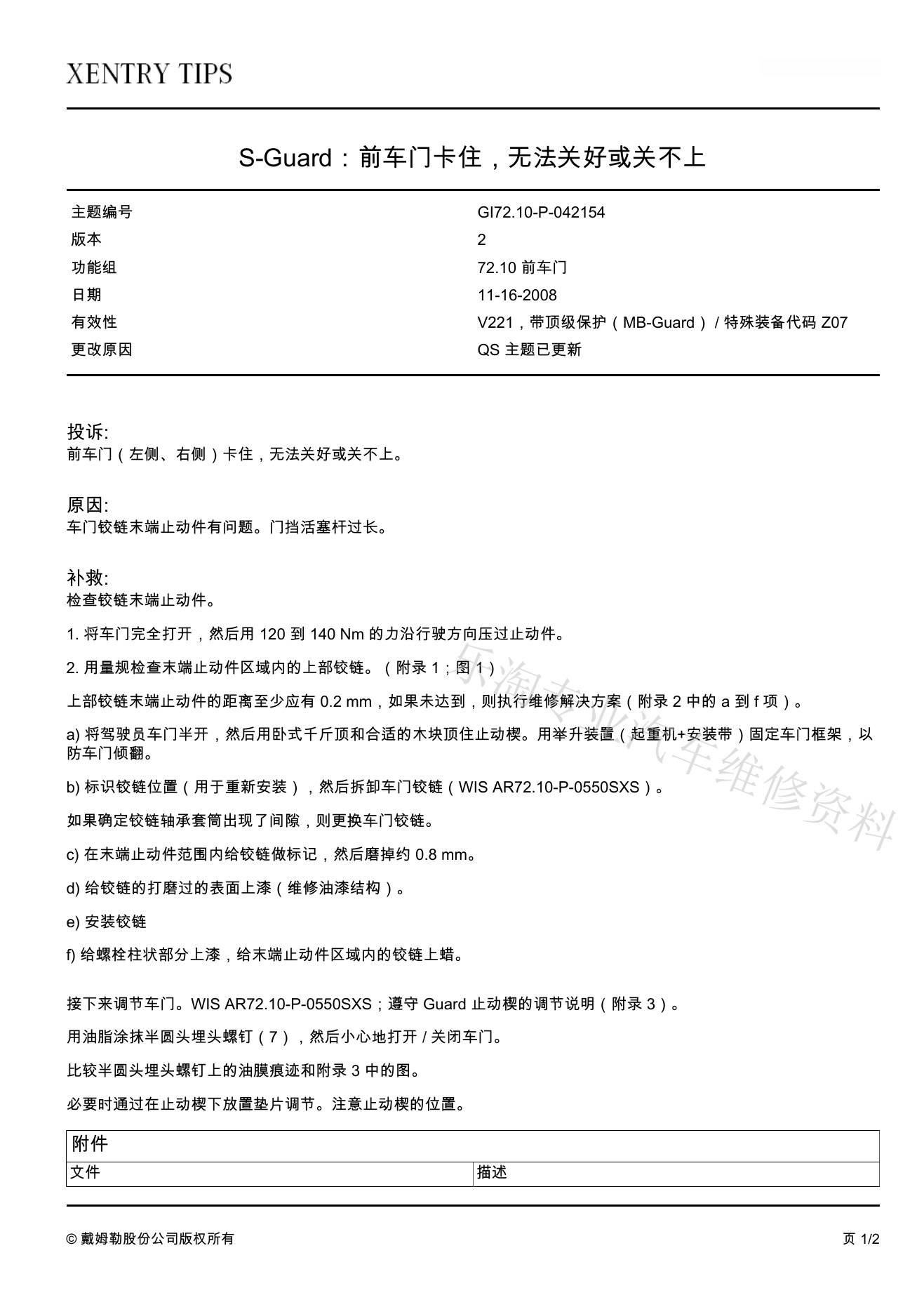

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
