整理荣威i6车身电脑(8针+14针+32针+52针+32针+52针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

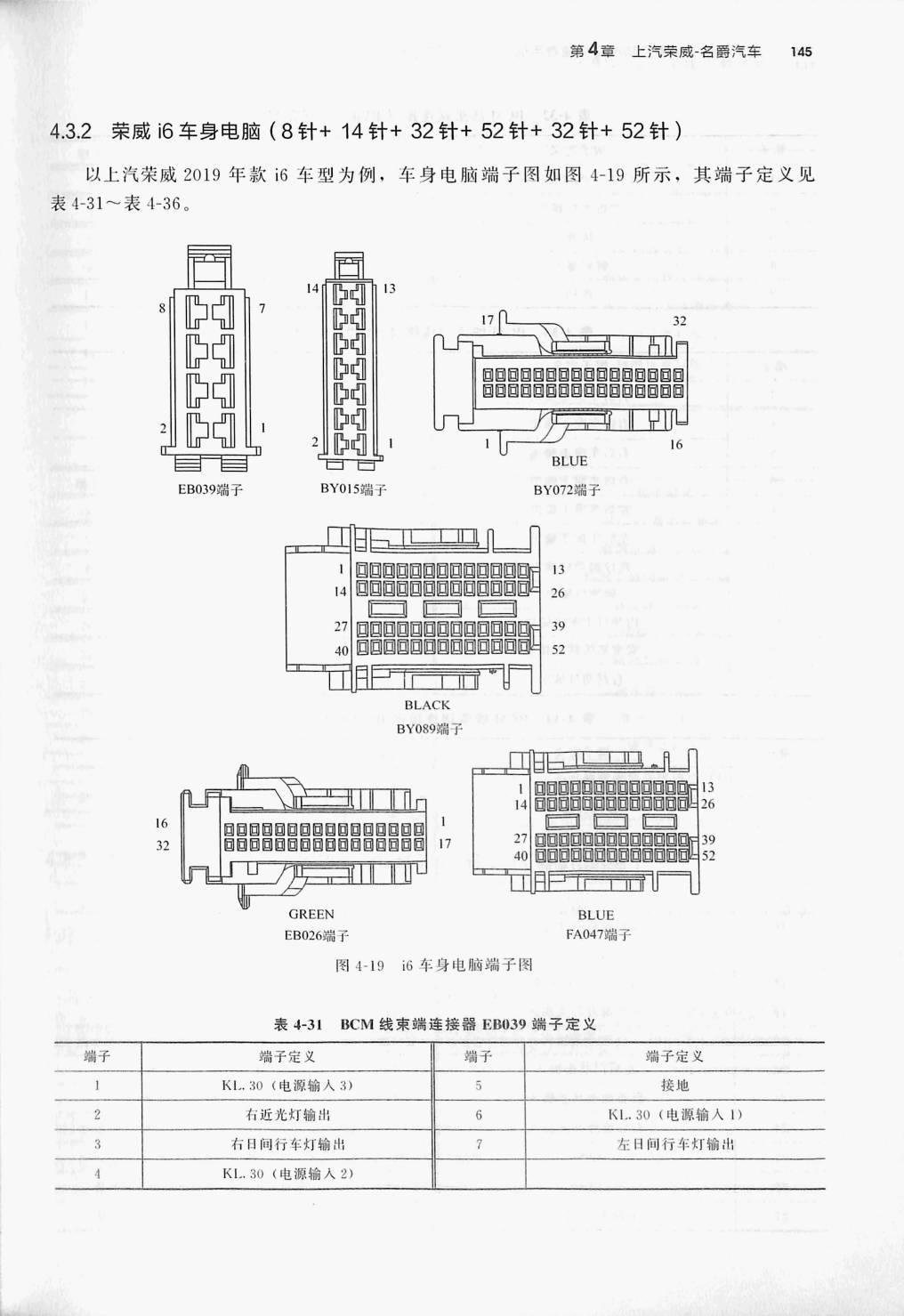

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-31~表4-36。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 |
|---|---|---|---|---|
| 13 | ||||
| 32 | ||||
| 1回可 | ||||
| 16 | ||||
| BLUE | ||||
| EB039端子 | BYOI5端子 | BY072端子 | ||
| 13 | ||||
| 14 | 26 | |||
| 27 | 39 | |||
| 52 | ||||
| BLACK | ||||
| BY089端子 | ||||
| 26 | ||||
| 16 | 1 | |||
| 32 | 国间口 | 17 | 27 | 39 |
| 40 | $52 | |||
| GREEN | BLUE | |||
| EB026端子 | FA047端子 |
表4-31 BCM 线束端连接器 EB039 端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| KL.30(电源输入3) | 5 | 接地 | |
| 2 | 右近光灯输出 | 6 | K1.30(电源输入1> |
| 3 | 冇日间行车灯输出 | 左日间行车灯输出 | |
| 4 | KL.30(电源输入2) |

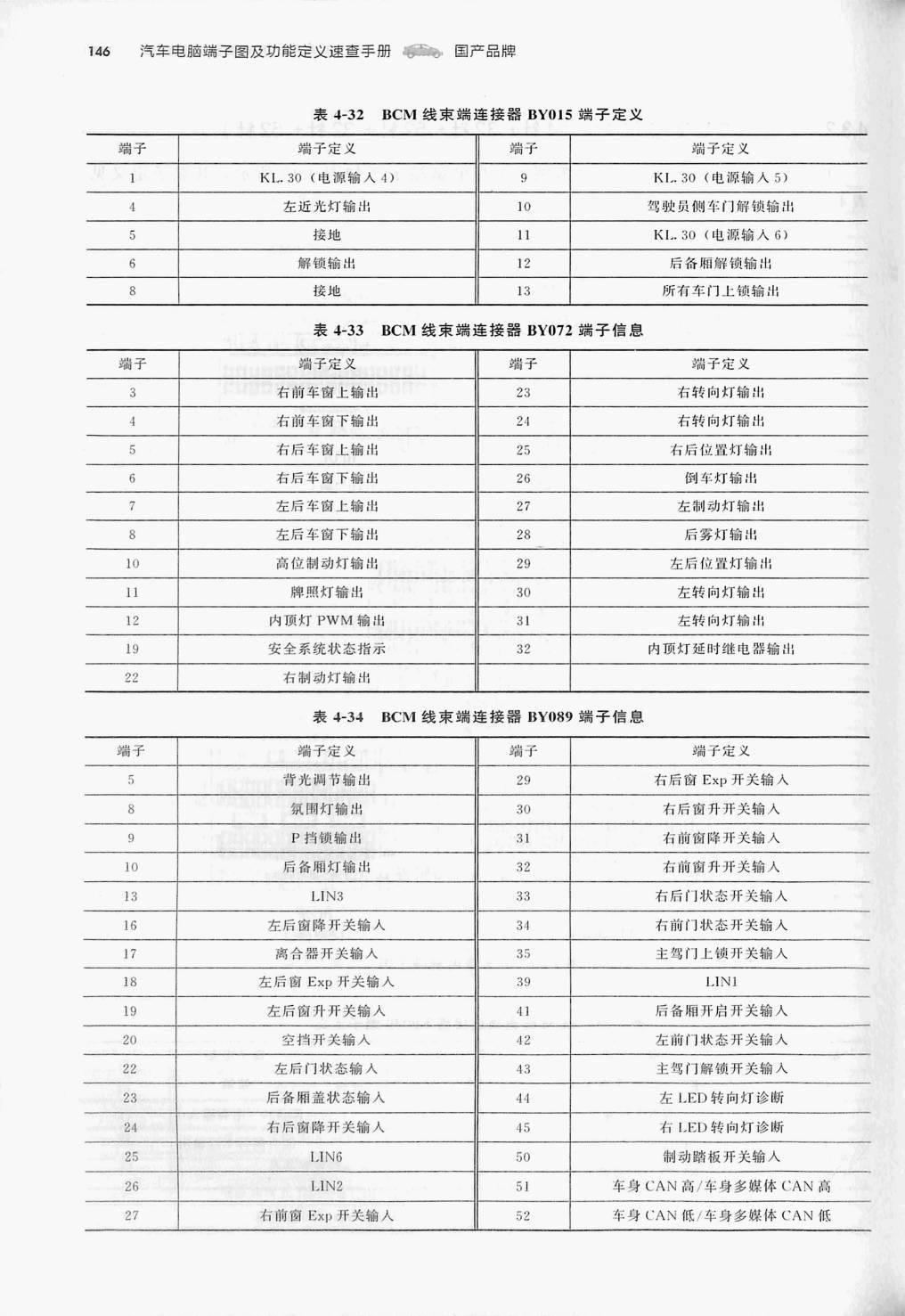

表4-32 BCM线束端连接器BY015端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | KL.30(电源箱入4) | 9 | K1.30(电源输入5) |
| 4 | 左近光灯输出 | 10 | 驾驶员侧车门解锁输出 |
| 5 | 接地 | 11 | K1.30(电源输入6) |
| 解锁输出 | 12 | 后备厢解锁输出 | |
| 8 | 接地 | 13 | 所有车门上锁输出 |
表4-33 BCM线束端连接器 BY072端子信息
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端于 | 端于定义 | 端子 | 端子定义 |
| 3 | 右前车窗上输出 | 23 | 右转向灯输出 |
| 4 | 右前车窗下输出 | 24 | 右转向灯输出 |
| 5 | 右后车窗上输出 | 25 | 右后位置灯输出 |
| 6 | 右后车窗下输出 | 26 | 倒车灯输出 |
| 左后车窗上输出 | 27 | 左制动灯输出 | |
| 8 | 左后车窗下输出 | 28 | 后雾灯输出 |
| 10 | 高位制动灯输出 | 29 | 左后位置灯输出 |
| 11 | 牌照灯输出 | 30 | 左转向灯输出 |
| 12 | 内顶灯 PWM输出 | 31 | 左转向灯输出 |
| 19 | 安全系统状态指示 | 32 | 内顶灯延时继电器输出 |
| 22 | 有制动灯输出 |
表4-34
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 5 | 背光调节输出 | 29 | 右后窗 Exp开关输入 |
| 8 | 氛围灯输出 | 30 | 右后窗升开关输入 |
| 9 | P挡锁输出 | 31 | 右前窗降开关输入 |
| 10 | 后备厢灯输出 | 32 | 右前窗升开关输入 |
| 13 | L.IN3 | 33 | 右后门状态开关输入 |
| 16 | 左后窗降开关输入 | 34 | 右前门状态开关输入 |
| 17 | 离合器开关输入 | 35 | 主驾门上锁开关输入 |
| 18 | 左后窗Exp开关输入 | 39 | LINI |
| 19 | 左后窗升开关输入 | 41 | 后备厢开启开关输入 |
| 20 | 空挡开关输入 | 42 | 左前门状态开关输入 |
| 22 | 左后门状态输入 | 43 | 主驾门解锁开关输入 |
| 23 | 后备厢盖状态输入 | 44 | 左LED转向灯诊断 |
| 224 | 右后窗降开关输入 | 45 | 有 LED转向灯诊断 |
| 25 | LIN6 | 50 | 制动踏板开关输入 |
| 26 | LIN2 | 51 | 车身CAN高/车身多媒体 CAN高 |
| 27 | 右前窗 Exp开关输入 | 52 | 车身CAN低/车身多媒体CAN低 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
