整理五菱1.5LL2B发动机(81针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

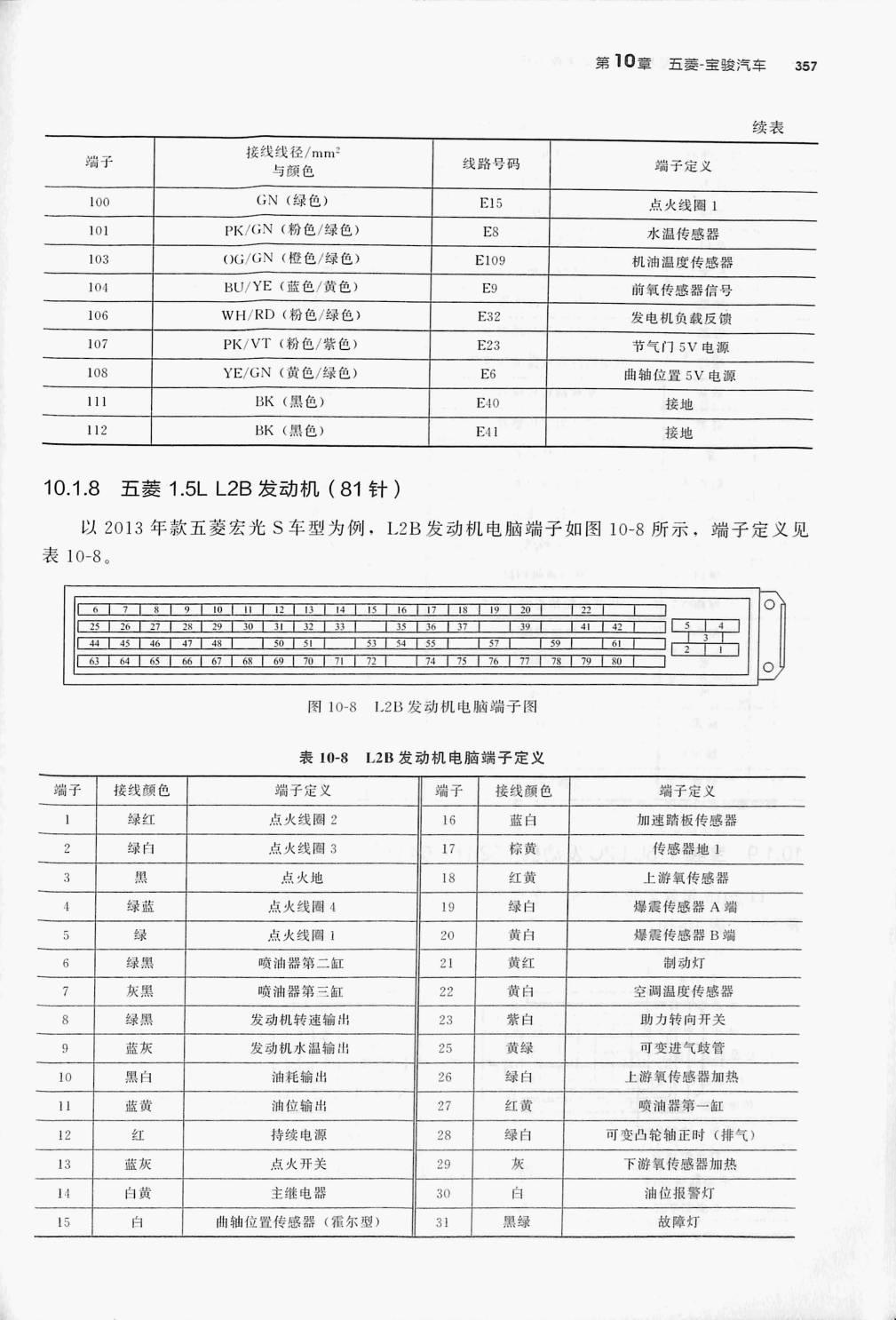

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表10-8。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 | 信息7 | 信息8 |
|---|---|---|---|---|---|---|---|
| 25 | 26 | 27 | 28 | 29 | 30. | 31 | 32 |
| 44 | 45 | 46 | 47 | 48 | 50 | 51 | 53 |
| 63 | 64 65 | 66 67 | 68 | 70 71 | 72 | 74 75 76 | 77 |
表10-8 L.2B 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 绿红 | 点火线圈2 | 16 | 蓝白 | 加速踏板传感器 | |
| 2 | 绿白 | 点火线圈3 | 1. | 棕黃 | 传感器地1 |
| 3 | 点火地 | 18 | 红黃 | 上游氧传感器 | |
| 绿蓝 | 点火线园4 | 19 | 绿白 | 爆震传感器 A端 | |
| 5 | 绿 | 点火线圈1 | 20 | 黄白 | 爆震传感器B端 |
| 6 | 绿黑 | 喷油器第二缸 | 21 | 黄紅 | 制动灯 |
| 7 | 灰黑 | 喷油器第三缸 | 22 | 黃白 | 空调温度传感器 |
| 8 | 綠黑 | 发动机转速输出 | 23 | 紫白 | 助力转向开关 |
| 9 | 蓝灰 | 发动机水温输出 | 25 | 黃绿 | 可变进气歧管 |
| 10 | 黑白 | 油耗输出 | 26 | 绿白 | 上游氧传感器加热 |
| 11 | 蓝黃 | 油位输出 | 27 | 红黃 | 喷油器第一缸 |
| 12 | 红 | 持续电源 | 28 | 绿白 | 可变凸轮轴正时(排气) |
| 13 | 蓝灰 | 点火开关 | 29 | 灰 | 下游氧传感器加热 |
| 14 | 白黃 | 主维电器 | 30 | 白 | 油位报警灯 |
| 15 | 白 | 曲轴位置传感器(霍尔型) | 31 | 黑绿 | 故障灯 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
