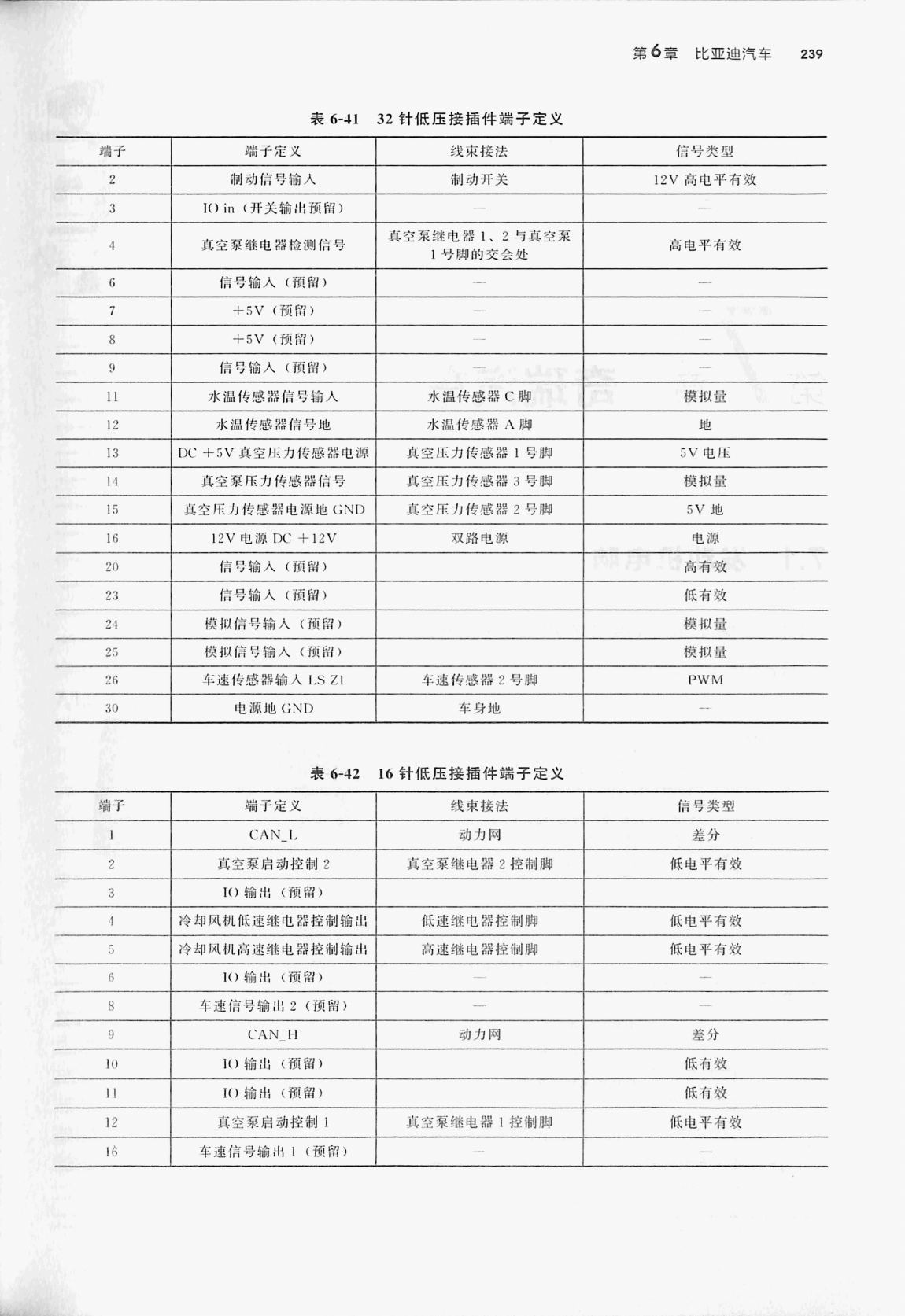

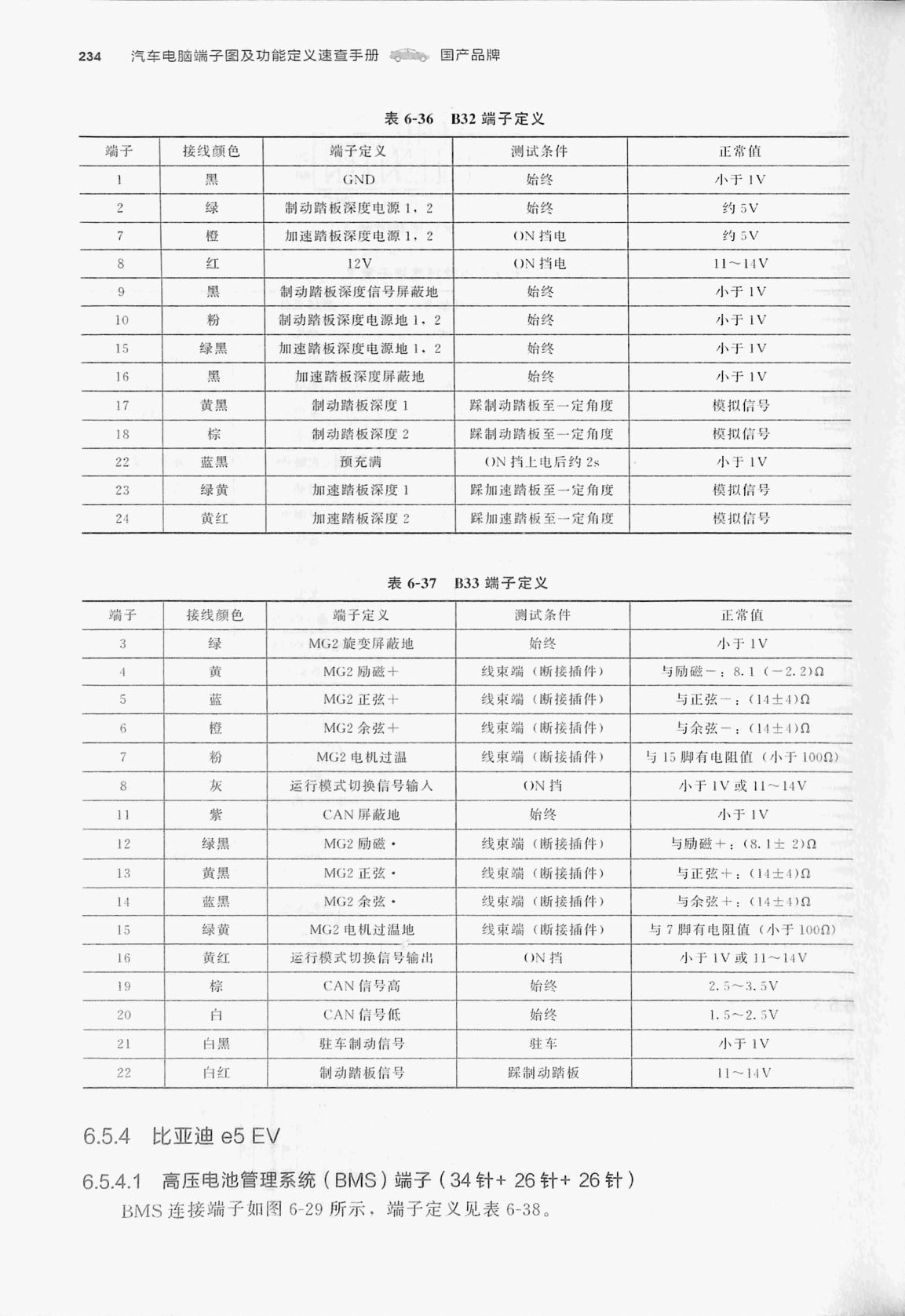

比亚迪e5 EV端子 原始资料第243页
比亚迪e5 EV端子

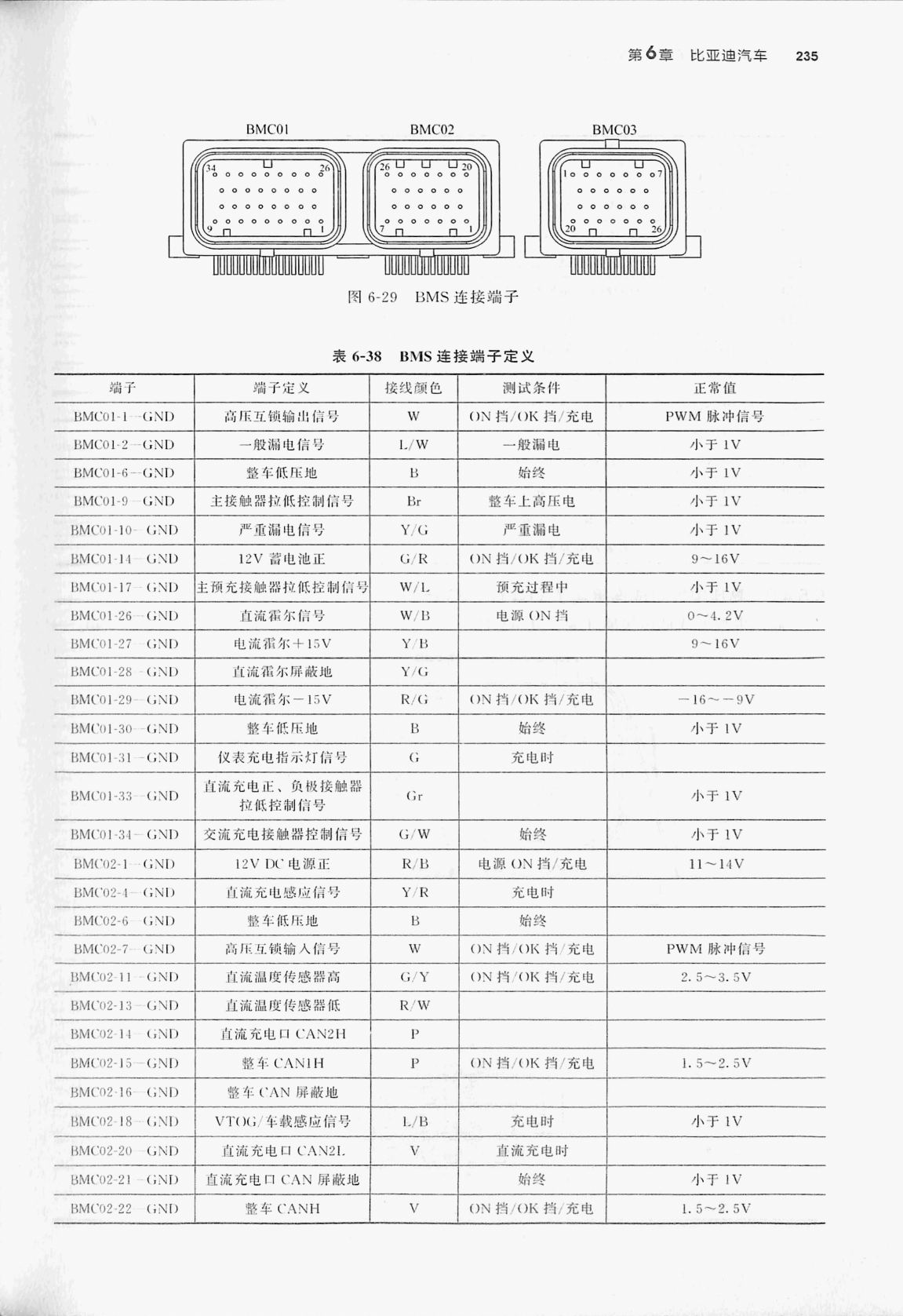

比亚迪e5 EV端子 原始资料第244页
比亚迪e5 EV端子

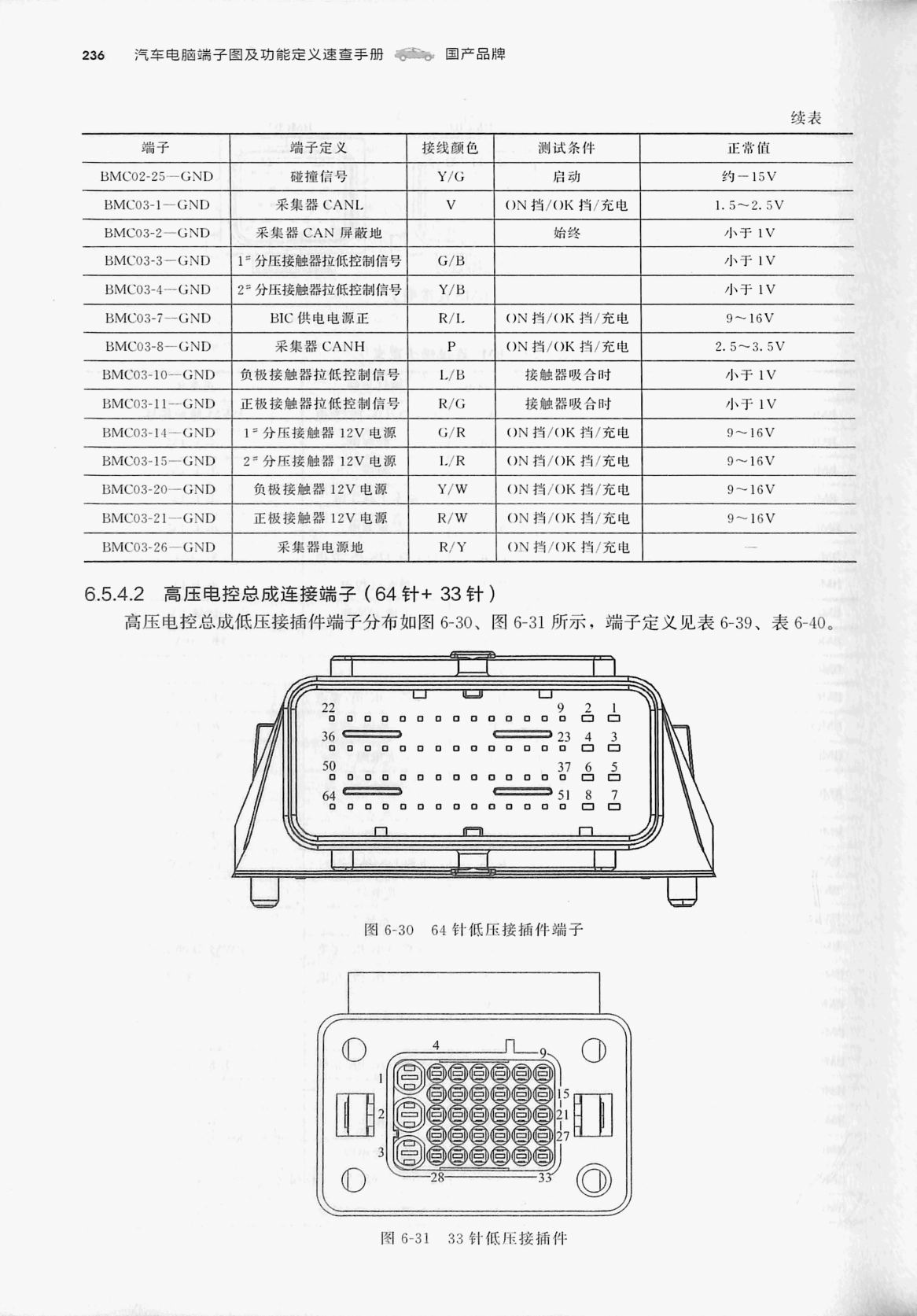

比亚迪e5 EV端子 原始资料第245页
比亚迪e5 EV端子

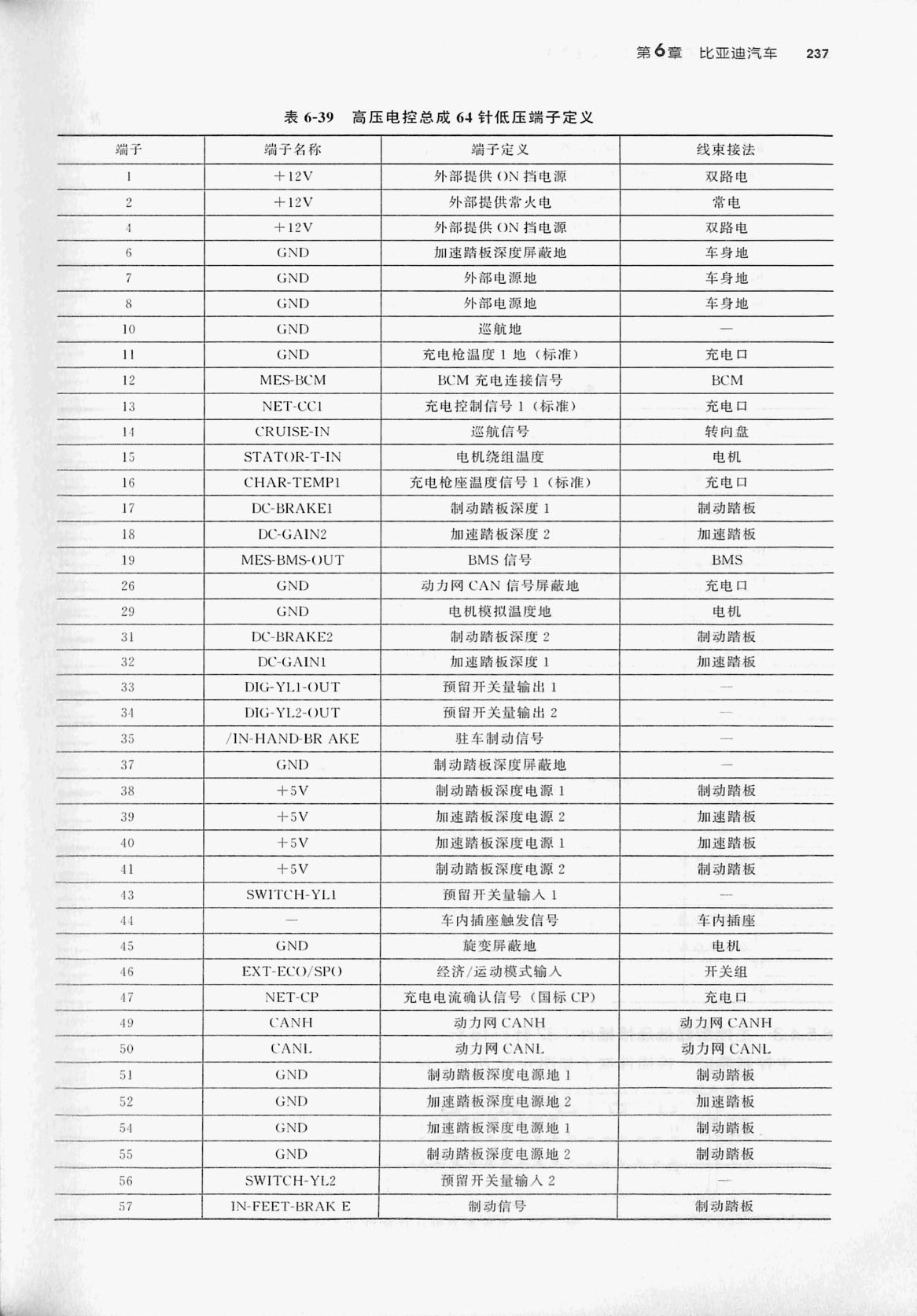

比亚迪e5 EV端子 原始资料第246页
比亚迪e5 EV端子

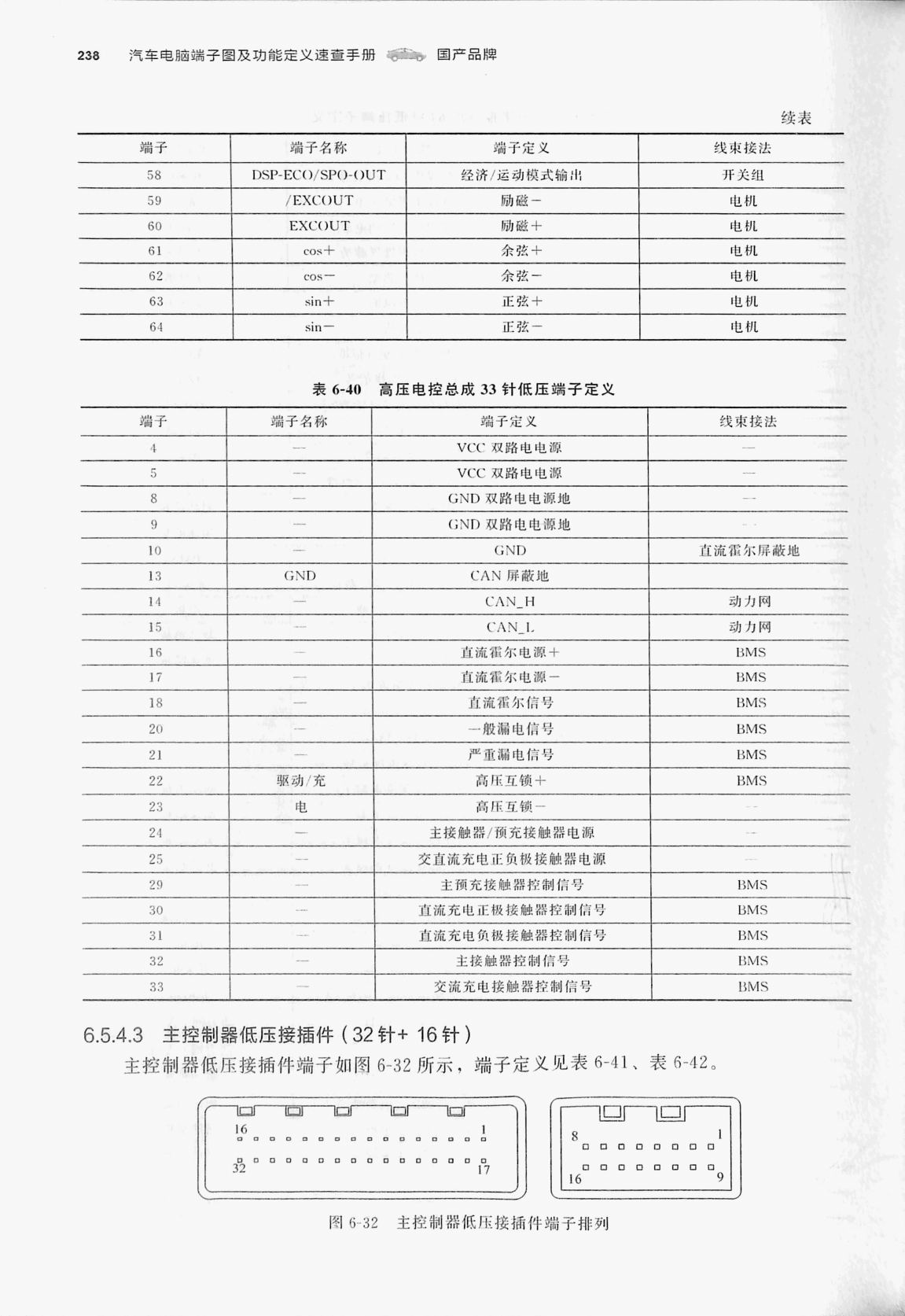

比亚迪e5 EV端子 原始资料第247页
比亚迪e5 EV端子
比亚迪e5 EV端子 原始资料第248页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表 6-38 BMS 连接端子定义

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4 信息5
BMCOl-IGND 高压互锁输出信号 W ON挡/OK挡/充电 PWM 脉冲信号
BMCO1-2-GND 一般漏电信号 L./W 一般漏电 小于1V
BMC01-6--GND 整车低压地 B 始终 小于1V
BMC01-9GND 主接触器拉低控制信号 Br 整车上高压电 小于 1V
BMC01-10-GND 严重漏电信号 Y/G 严重漏电 小于 1V
BMC01-14-GND 12V 蓄电池正 G/R. ON 挡/0K 挡/充电 9~16V
BMC01-17- GND 主预充接触器拉低控制信号 W/L 预充过程中 小于 1V
BMC01-26-GND 直流霍尔信号 W/B. 电源ON挡 0~4.2V
BMC01-27 GND 电流霍尔＋15V Y/B 9～16V
BMC01-28GND 直流霍尔屏蔽地 Y/G
BMC01-29-GND 电流霍尔一15V R/G ON挡/0K挡/充电 -16～-9V
BMC01-30--GND 鳖车低压地 B 始终 小于 1V
BMC01-31-GND 仪表充电指示灯信号 G 充电时
BMC01-33-GND 直流充电正、负极接触器 Gr 小于 1V
拉低控制信号
BMC01-34- GND 交流充电接触器控制信号 G/W 始终 小于 1V
BMC02-1GND I2V DC 电源正 R/B 电源 ON挡/充电 11~14V
BMC02-4-G;ND 直流充电感应信号 Y/R 充电时
BMC02-6G;ND 整车低压地 B 始终
BMC02-7-GND 高压互锁输入信号 W ON 挡/OK 挡/充电 PWM 脉冲信号
BMC02-11 -GND 直流温度传感器高 G/Y ON挡/0K 挡/充电 2.5～3.5V
BMC02-13-GND 直流温度传感器低 R/W
BMC02-14-GND 直流充电口 CAN2H P
BMC02-15-GND 整车 CANIH P ON挡/0K挡/充电 1.5~2.5V
BMC02-16-GND 整车CAN 屏蔽地
BMC02-18-GND VTOG/车载感应信号 L/B 充电时 小于 1V
BMC02-20GND 直流充电口 CAN21. V 直流充电时
BMC02-21-GND 直流充电口 CAN屏蔽地 始终 小于1V
BMC02-22 -GND 整车CANH V ON挡/0K挡/充电 1.5~2.5V

表6-39 高压电控总成64针低压端子定义

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4
端子 端子名称 端子定义 线束接法
十12V 外部提供O）N挡电源 双路电
＋12V 外部提供常火电 常电
+12V 外部提供ON挡电源 双路电
GND 加速踏板深度屏蔽地 车身地
7 GND 外部电源地 车身地
8 GND 外部电源地 车身地
10 GND 巡航地
11 GND 充电枪温度1地（标准） 充电口
12 MES-BCM BCM 充电连接信号 BCM
13 NET-CCI 充电控制信号1（标准） 充电口
14 CRUISE-IN 巡航信号 转向盘
15 STATOR-T-IN 电机绕组温度 电机
16 CHAR-TEMP1 充电枪座温度信号1（标准） 充电口
17 DC-BRAKE1 制动踏板深度 1 制动踏板
18 DC-GAIN2 加速踏板深度 2 加速踏板
19 MES-BMS-OUT BMS信号 BMS
26 GND 动力网CAN 信号屏蔽地 充电口
29 GND 电机模拟温度地 电机
31 DC-BRAKE2 制动踏板深度2 制动踏板
32 DC-GAIN1 加速踏板深度 1 加速踏板
33 DIG-YL1-0UT 预留开关量输出1
34 DIG-YL2-0UT 预留开关量输出 2
35 /IN-HAND-BR AKE 驻车制动信号
37 GND 制动踏板深度屏蔽地
38 +5V 制动踏板深度电源1 制动踏板
39 十5V 加速踏板深度电源2 加速踏板
40 +5V 加速踏板深度电源1 加速踏板
41 +5V 制动踏板深度电源 2 制动踏板
13 SWITCH-YL1 预留开关量输入1
44 车内插座触发信号 车内插座
45 GND. 旋变屏蔽地 电机
46 EXT-ECO/SPO 经济/运动模式输入 开关组
47 NET-CP 充电电流确认信号（国标 CP） 充电口
49 CANH 动力网 CANH 动力网 CANH
50 CANI. 动力网 CANL 动力网 CANL
51 GND 制动踏板深度电源地 1 制动踏板
52 GND 加速踏板深度电源地 2 加速踏板
54 GND 加速踏板深度电源地 1 制动踏板
55 GND 制动踏板深度电源地2 制动踏板
56 SWITCH-YL2 预留开关量输入2
57 IN-FEET-BRAK E 制动信号 制动踏板

表6-40|

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4
端子 端子名称 端子定义 线束接法
4 VCC 双路电电源
5 VCC 双路电电源
8 GND 双路电电源地
9 GND 双路电电源地
10 GND. 直流霍尔屏蔽地
13 GND CAN 屏蔽地
14 CAN_H 动力网
15 CAN_L 动力网
16 直流霍尔电源十 BMS
17 直流霍尔电源一 BMS
18 直流霍尔信号 BMS
20 一般漏电信号 BMS
21 严重漏电信号 BMS
22 驱动/充 高压互锁十 BMS
23 电 高压互锁一
24 主接触器/预充接触器电源
25 交直流充电正负极接触器电源
29 主预充接触器控制信号 BMS
30 直流充电正极接触器控制信号 BMS
31 直流充电负极接触器控制信号 BMS
32 主接触器控制信号 BMS
33 交流充电接触器控制信号 BMS

表6-41 32 针低压接插件端子定义

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4
端子 端子定义 线束接法 信号类型
2 制动信号输入 制动开关 12V 高电平有效
3 I0 in（开关输出预留）
真空泵继电器检测信号 真空泵继电器1、2与真空泵 高电平有效
1号脚的交会处
信号输入（预留）
+SV（预留）
8 +5V（预留）
9 信号输入（预留）
11 水温传感器信号输入 水温传感器C脚 模拟量
12 水温传感器信号地 水温传感器 A脚 地
13 DC +5V 真空乐力传感器电源 真空压力传感器1号脚 SV 电压
14 真空泵压力传感器信号 真空压力传感器3号脚 模拟量
15 真空压力传感器电源地 GND 真空压力传感器2号脚 SV 地
16 12V 电源 DC +12V 双路电源 电源
20 信号输入（预留） 高有效
23 信号输入（预留） 低有效
24 模拟信号输入（预留） 模拟量
25 模拟信号输入（预留） 模拟量
26 车速传感器输入 LS Z1 车速传感器2号脚 PWM
30 电源地 GND 车身地

表6-42 16 针低压接插件端子定义

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4
端子 端子定义 线束接法 信号类型
CAN_L 动力网 差分
2 真空泵启动控制2 真空泵继电器2控制脚 低电平有效
3 10） 输出（预留）
冷却风机低速继电器控制输出 低速继电器控制脚 低电平有效
冷却风机高速继电器控制输出 高速继电器控制脚 低电平有效
6 10 输出（预留）
车速信号输出2（预留）
9 CAN_H 动力网 差分
10 10 输出（预留） 低有效
11 I0 输出（预留） 低有效
12 真空泵启动控制1 真空泵继电器1控制脚 低电平有效
16 车速信号输出1（预留）

说明：扫描资料中未列出的端子号保持空缺；涉及车身网络、防盗、动力电池、高压系统和多媒体通信时，应以原车配置和实测结果为准。
