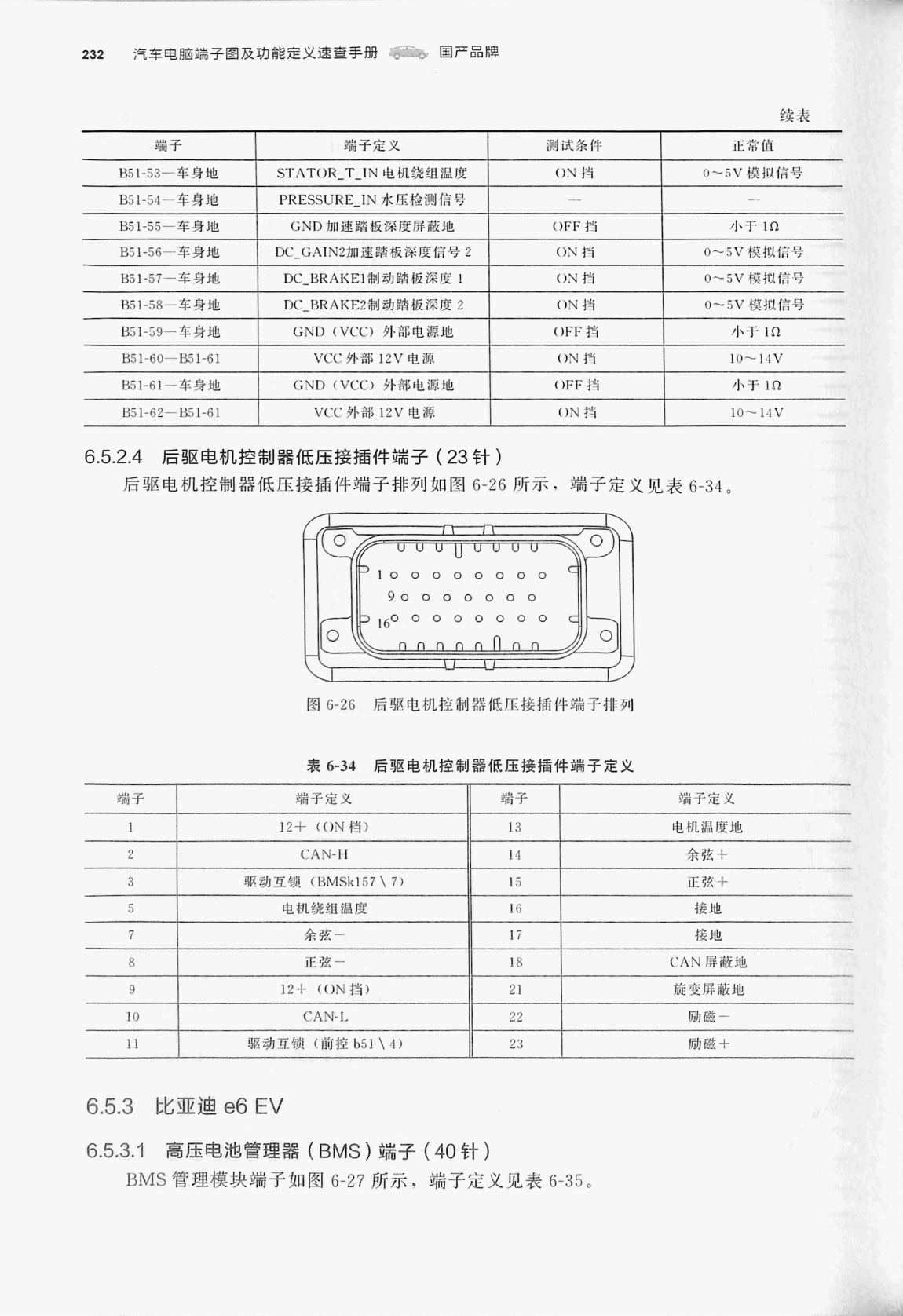

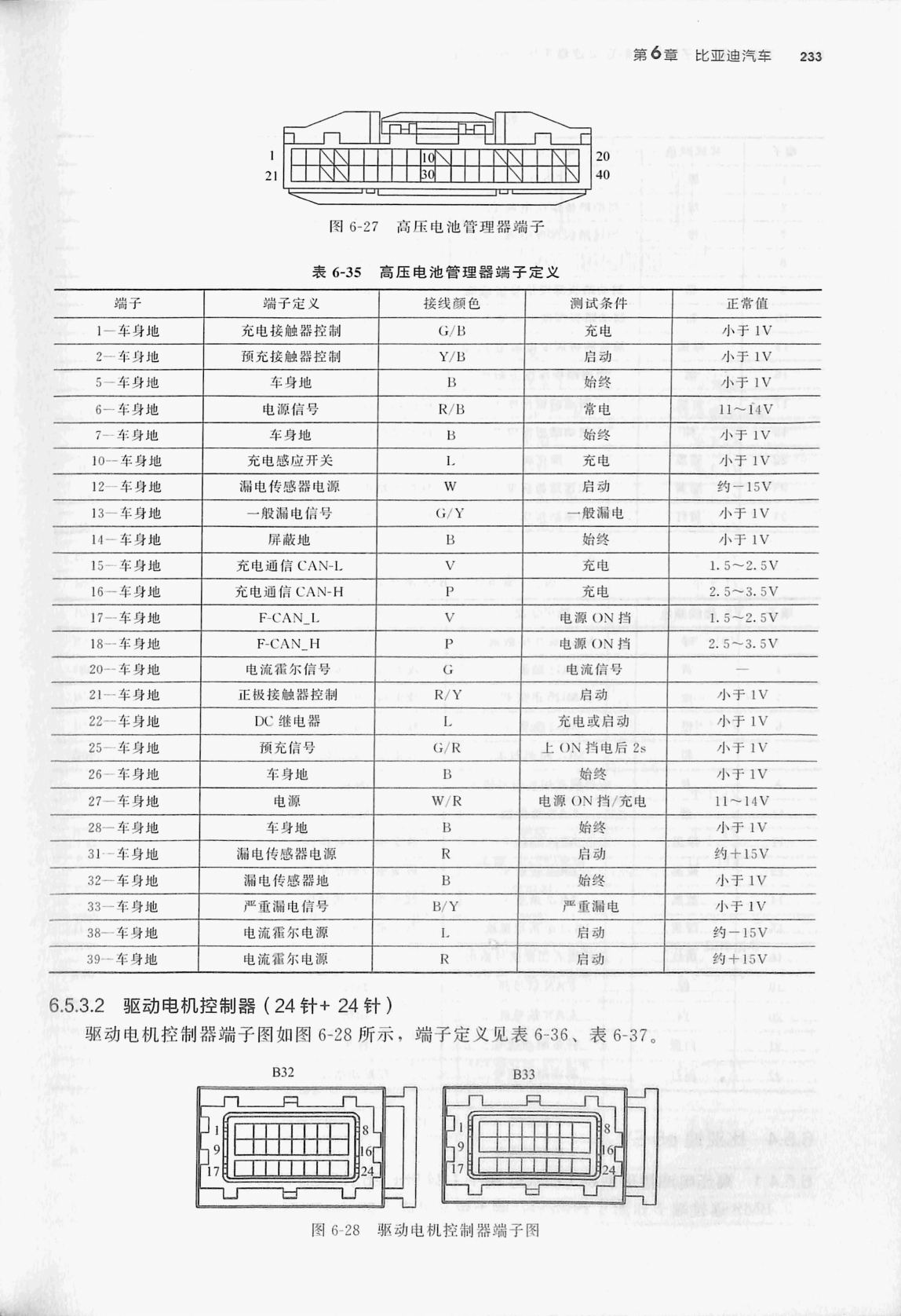

端子	接线颜色 / 端子定义 / 测试条件 / 正常值	信息3	信息4	信息5
1-车身地	充电接触器控制	G/B	充电	小于 1V
2-车身地	预充接触器控制	Y/B	启动	小于1V
5-车身地	车身地	B	始终	小于1V
6-车身地	电源信号	R/B	常电	11~14V
7-车身地	车身地	B	始终	小于 1V
10--车身地	充电感应开关	I.	充电	小于1V
12-车身地	漏电传感器电源	W	启动	约一15V
13- 车身地	一般漏电信号	G/Y	一般漏电	小于1V
14-车身地	屏蔽地	B	始终	小于1V
15-车身地	充电通信 CAN-L	V	充电	1.5~2.5V
16-车身地	充电通信CAN-H	P	充电	2.5~3.5V
17--车身地	F-CAN L	V	电源 ON挡	1.5~2.5V
18- 车身地	F-CAN_H	P	电源 ON挡	2.5~3.5V
20--车身地	电流霍尔信号	G	电流信号
21--车身地	正极接触器控制	R/Y	启动	小于1V
22-车身地	DC 继电器	L	充电或启动	小于 1V
25 车身地	预充信号	G/R	上 ON挡电后 25	小于1V
26 车身地	车身地	B	始终	小于1V
27 车身地	电源	W/R	电源 ON挡/充电	11～14V
28-车身地	车身地	B	始终	小于1V
31--车身地	漏电传感器电源	R	启动	约十15V
32-车身地	漏电传感器地	B	始终	小于 1V
33-车身地	严重漏电信号	B/Y	严重漏电	小于1V
38-车身地	电流霍尔电源	L.	启动	约一15V
39--车身地	电流霍尔电源	R	启动	约+15V

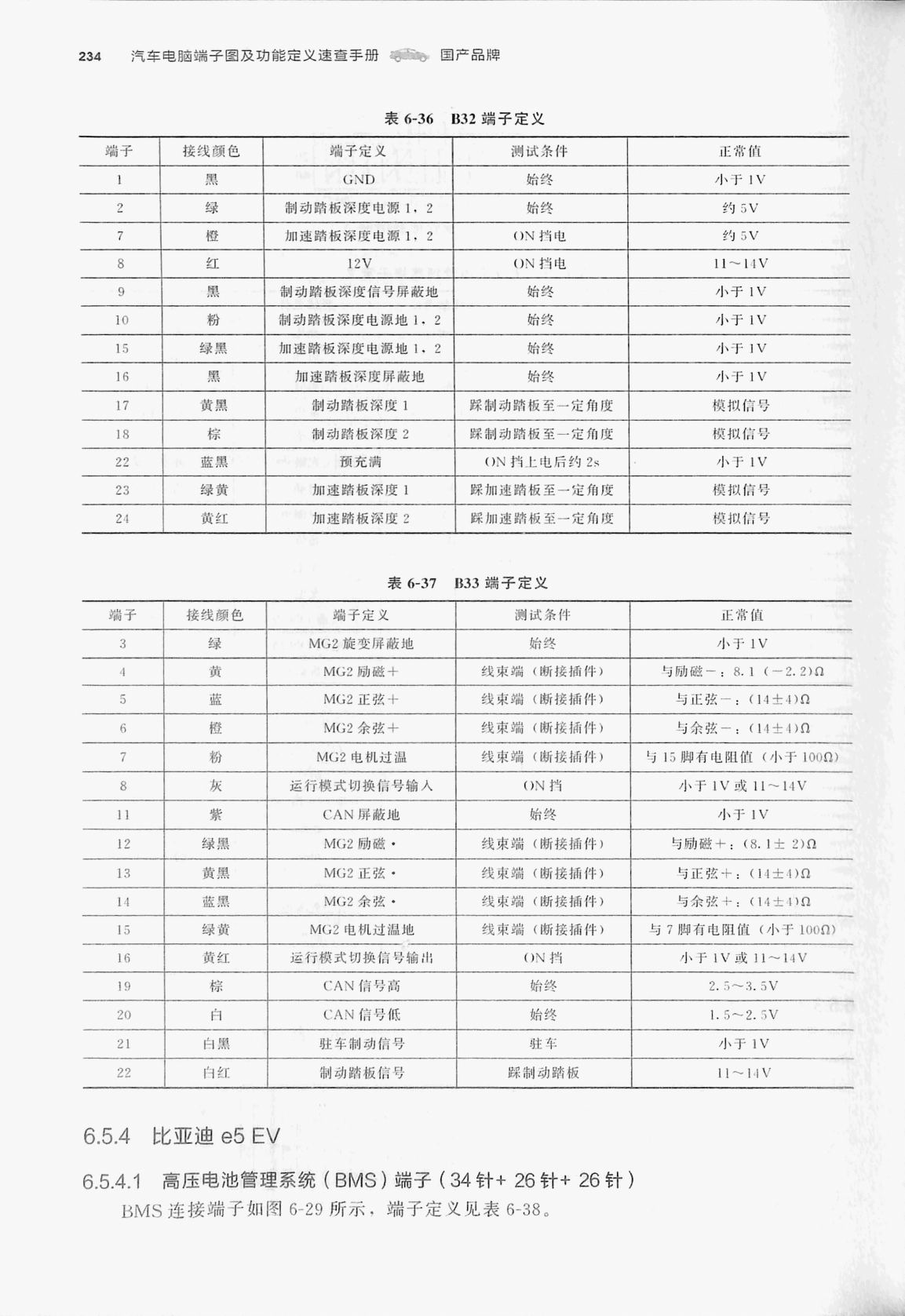

端子	接线颜色 / 端子定义 / 测试条件 / 正常值	信息3	信息4	信息5
1	黑	GND\|	始终	小于IV
2	绿	制动踏板深度电源 1，2	始终	约5V
橙	加速踏板深度电源 1，2	ON挡电	约5V
红	12V	ON挡电	11～14V
9	黑	制动踏板深度信号屏蔽地	始终	小于IV
10	粉	制动踏板深度电源地1，2	始终	小于 1V
15	绿黑	加速踏板深度电源地1，2	始终	小于1V
16	黑	加速踏板深度屏蔽地	始终	小于1V
17	黃黑	制动踏板深度 1	踩制动踏板至一定角度	模拟信号
18	棕	制动踏板深度 2	踩制动踏板至一定角度	模拟信号
22	蓝黑	预充满	ON 挡上电后约25	小于IV
23	绿黄	加速踏板深度1	踩加速踏板至一定角度	模拟信号
24	黄红	加速踏板深度2	踩加速踏板至一定角度	模拟信号

端子	接线颜色 / 端子定义 / 测试条件 / 正常值	信息3	信息4	信息5
3	绿	MG2 旋变屏蔽地	始终	小于1V
4	黄	MG2 励磁＋	线束端（断接插件）	与励磁一：8.1（-2.2）2
5	蓝	MG2 正弦＋	线束端（断接插件）	与正弦一：（14士4）2
6	橙	MG2 余弦＋	线束端（断接插件）	与余弦一：（14士4）2
7	粉	MG2 电机过温	线東端（断接插件）	与15 脚有电阻值（小于 1002）
8	灰	运行模式切换信号输入	ON 挡	小于1V或11～14V
11	紫	CAN 屏蔽地	始终	小于IV
12	绿黑	MG2 励磁•	线束端（断接插件）	与励磁＋：（8.1士2）2
13	黄黑	MG2正弦•	线束端（断接插件）	与正弦十：（14士4）2
14	蓝黑	MG2 余弦•	线束端（断接插件）	与余弦十：（14士1）2
15	绿黄	MG2 电机过温地	线束端（断接插件）	与7脚有电阻值（小于1002）
16	黄红	运行模式切换信号输出	ON挡	小于1V或11～14V
19	棕	CAN 信号高	始终	2.5~3.5V
20	白	CAN 信号低	始终	1.5~2.5V
21	白黑	驻车制动信号	驻车	小于1V
22	白红	制动踏板信号	踩制动踏板	11～14V
