摘要本田车系端子资料。

本田车系端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

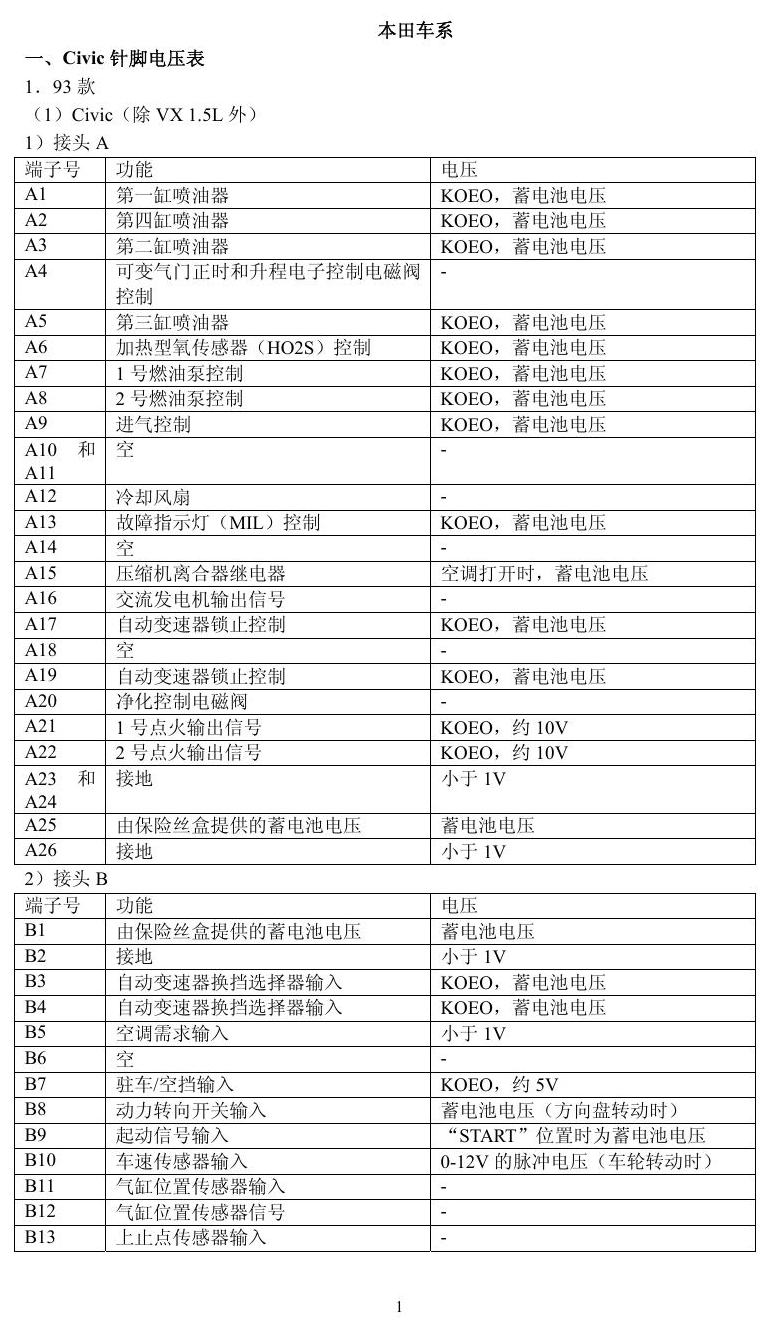

本田车系端子图 — 本田车系端子图原始资料第1页

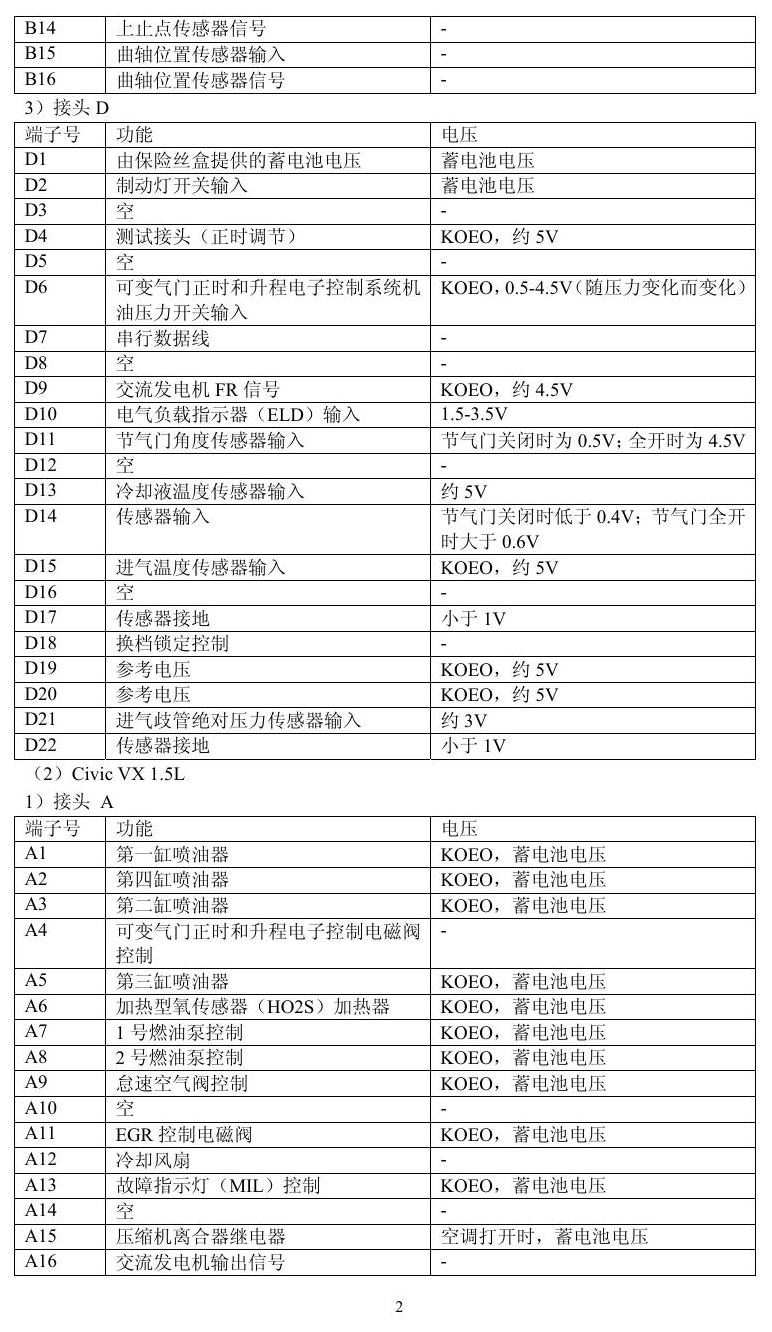

本田车系端子图 — 本田车系端子图原始资料第2页

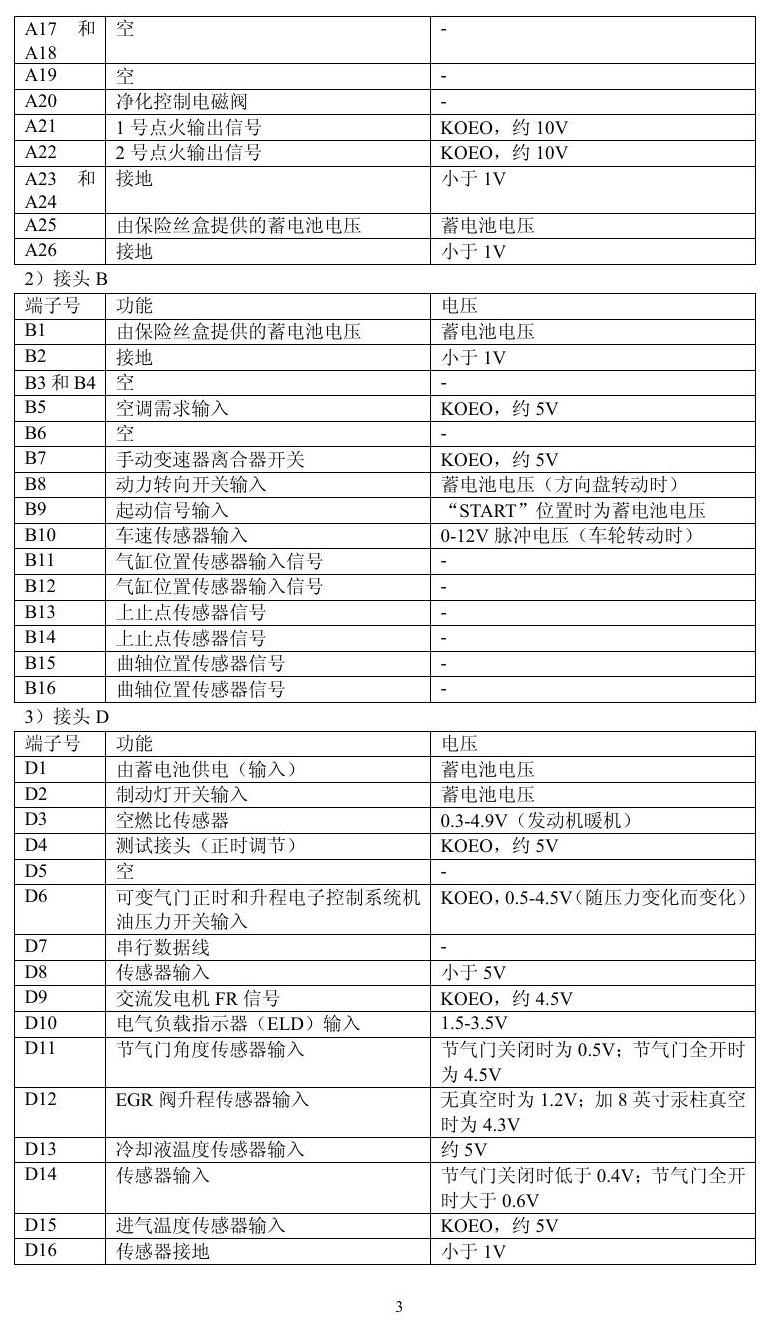

本田车系端子图 — 本田车系端子图原始资料第3页

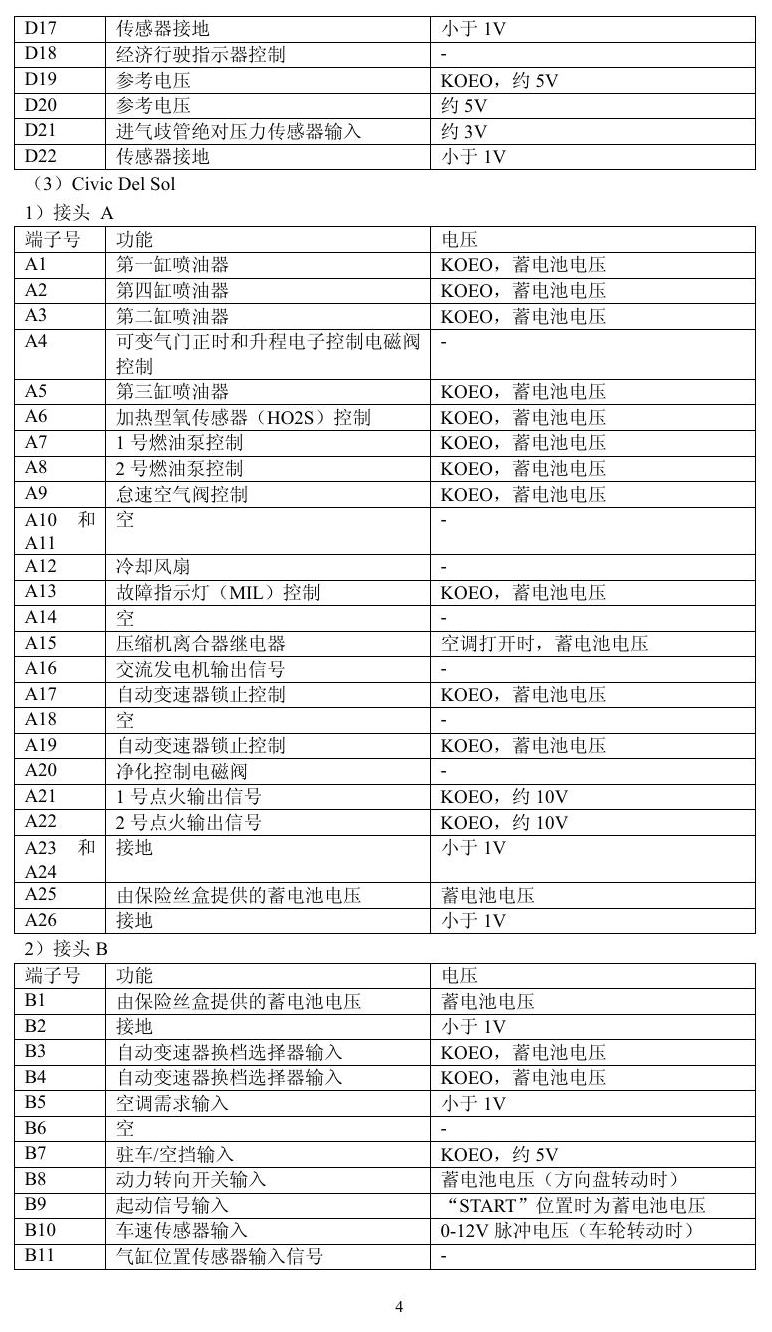

本田车系端子图 — 本田车系端子图原始资料第4页

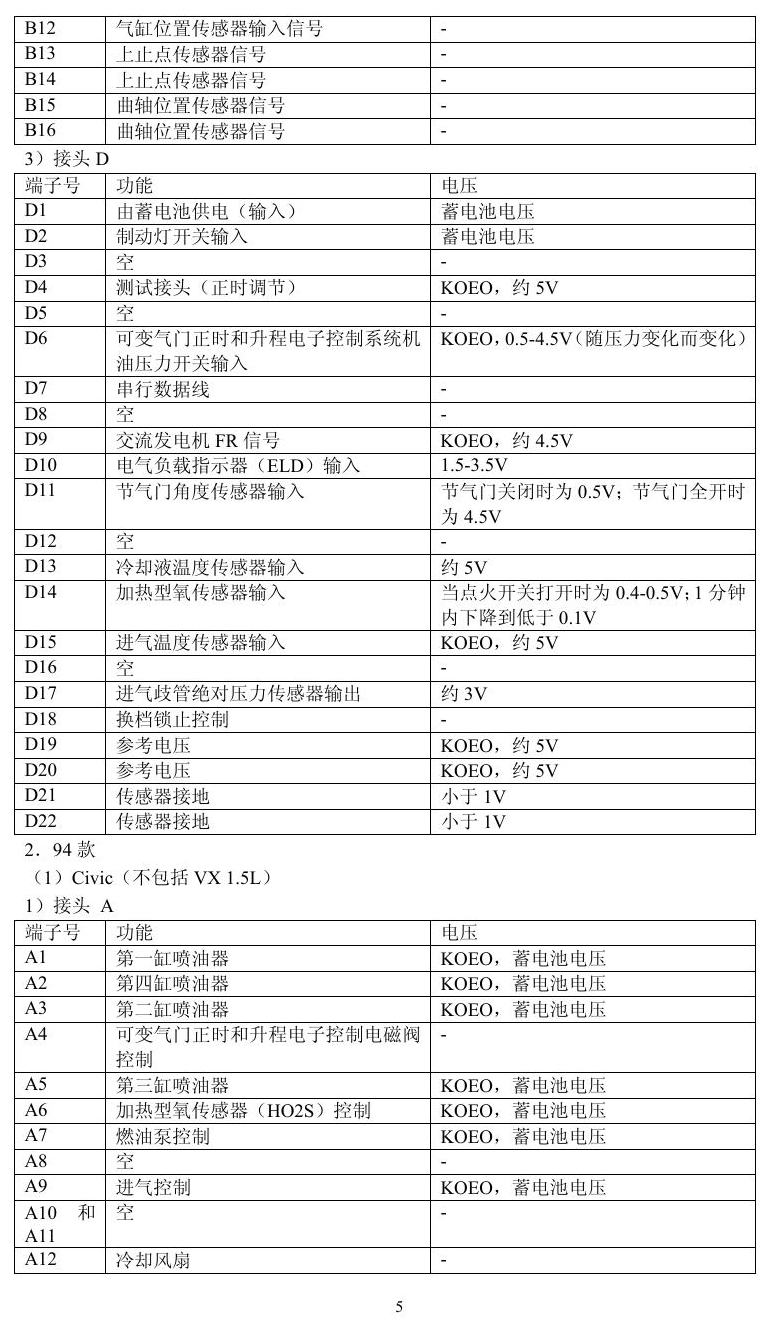

本田车系端子图 — 本田车系端子图原始资料第5页

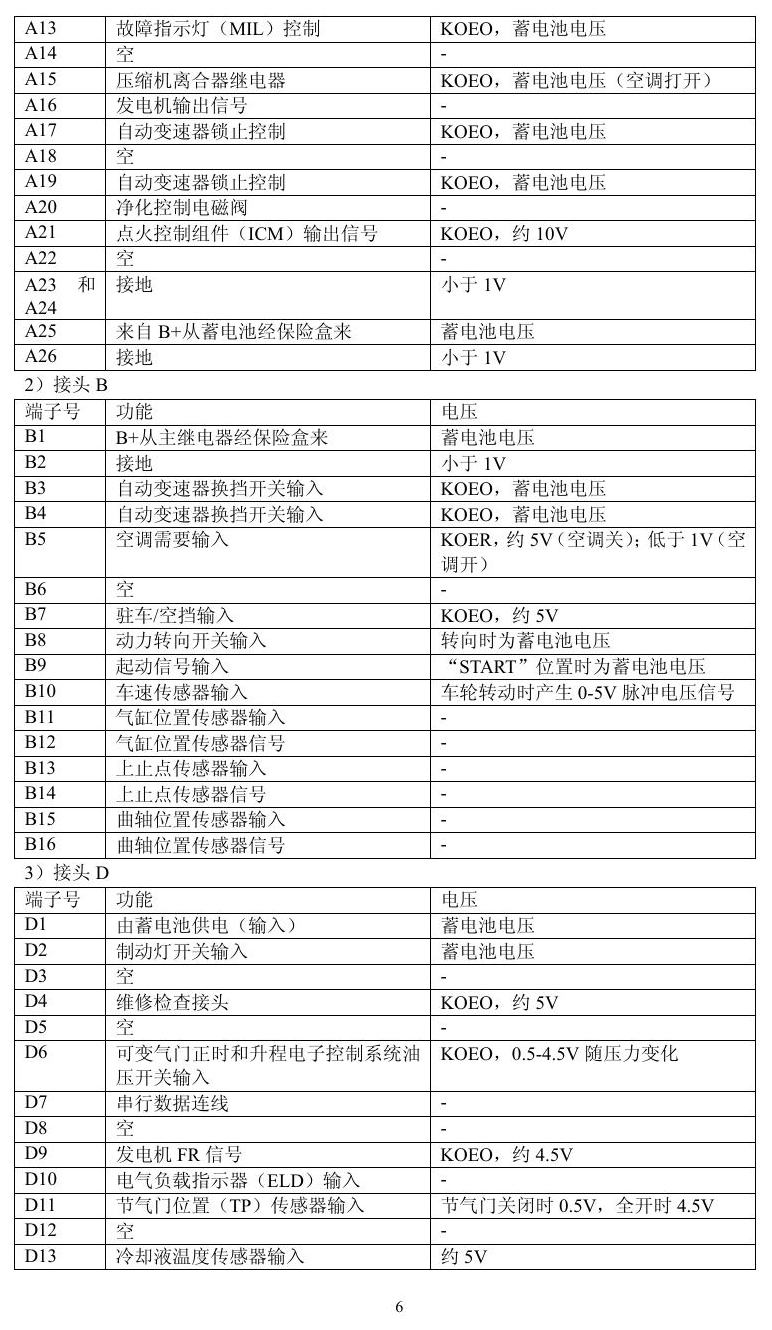

本田车系端子图 — 本田车系端子图原始资料第6页

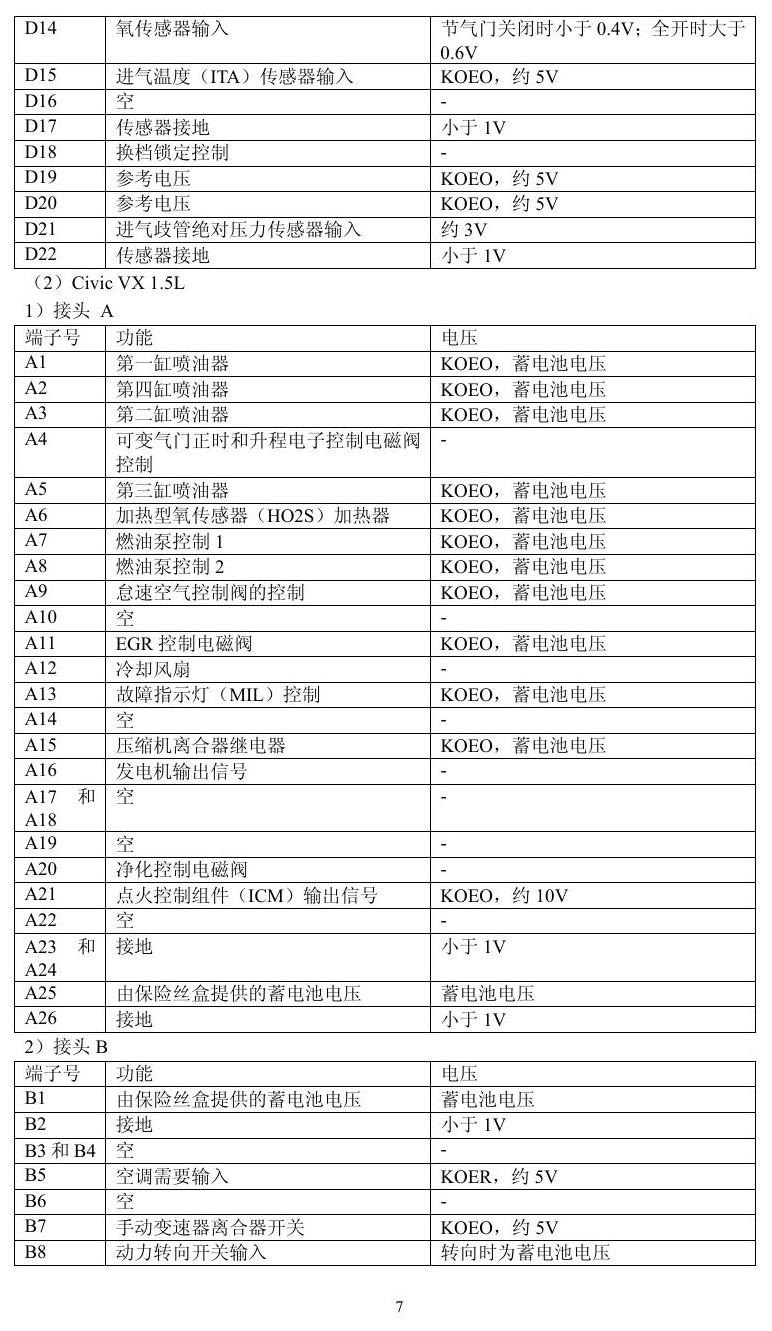

本田车系端子图 — 本田车系端子图原始资料第7页

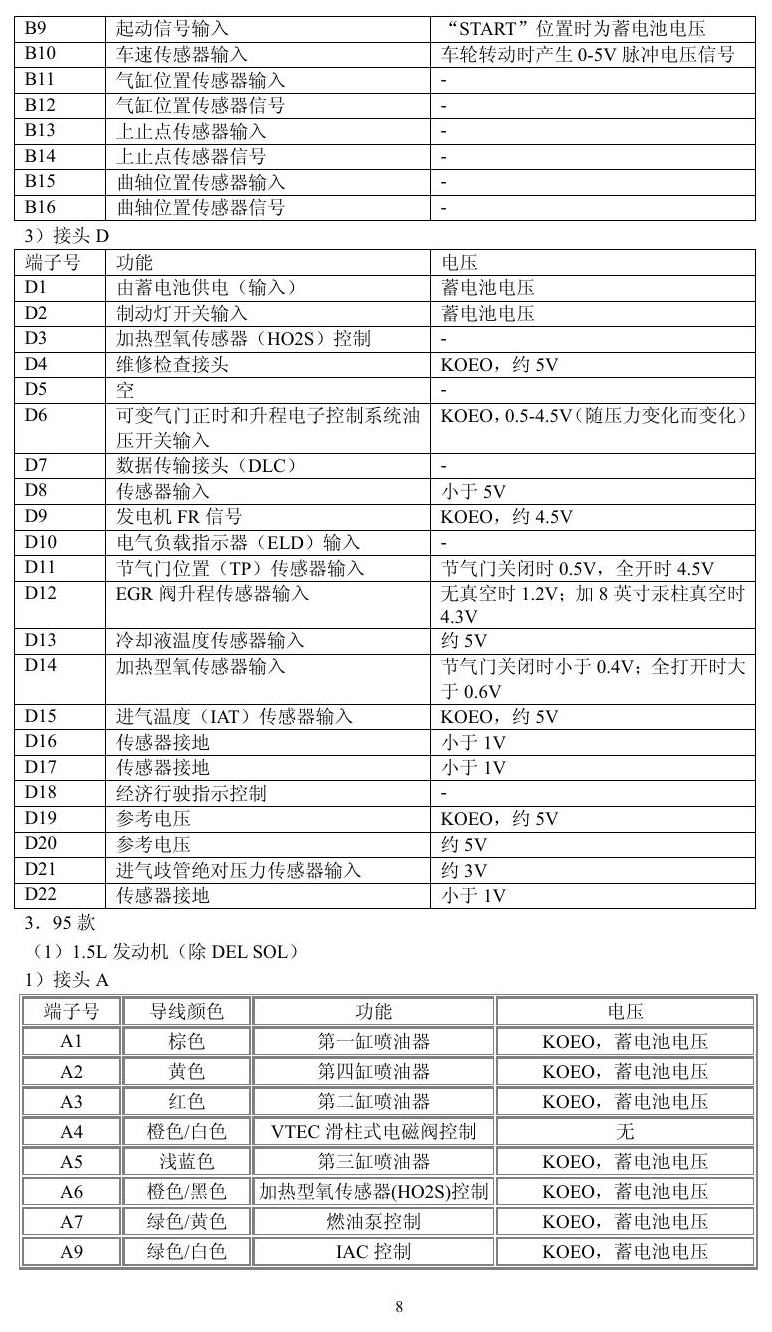

本田车系端子图 — 本田车系端子图原始资料第8页

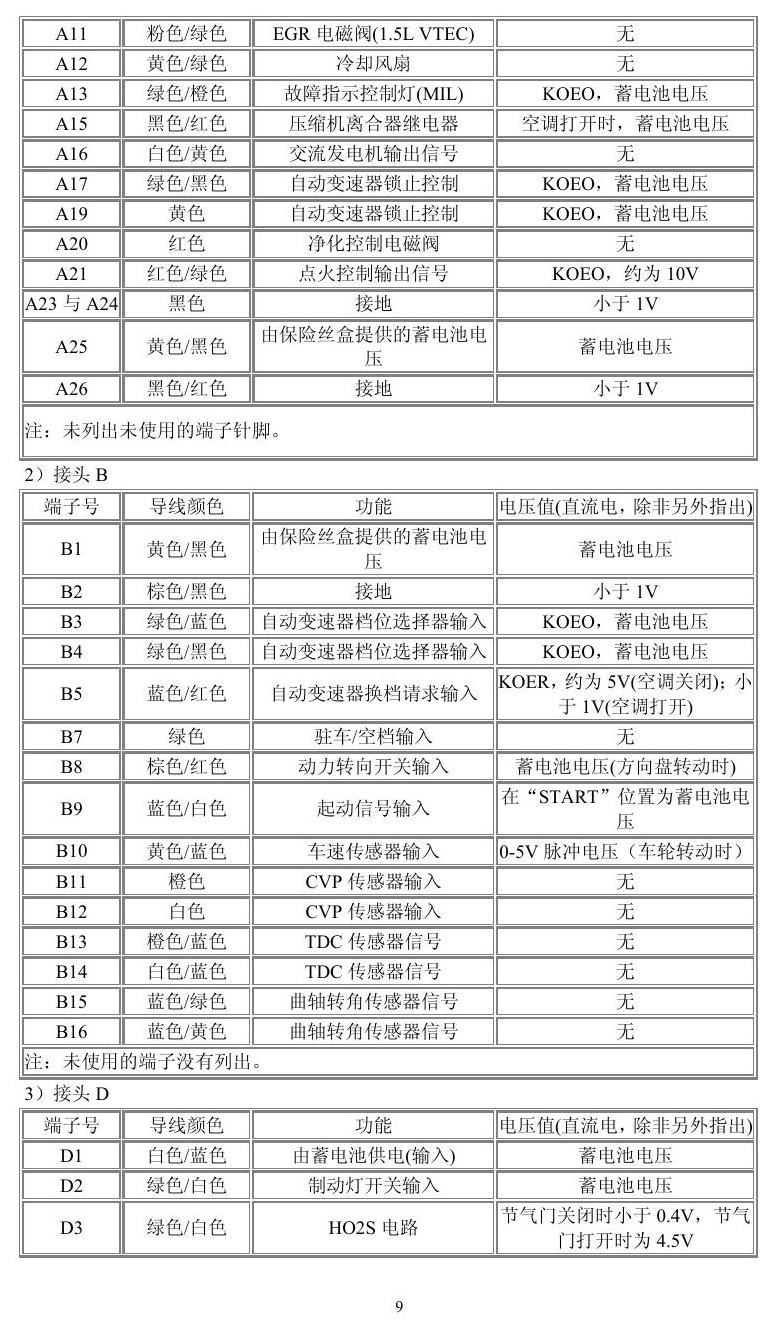

本田车系端子图 — 本田车系端子图原始资料第9页

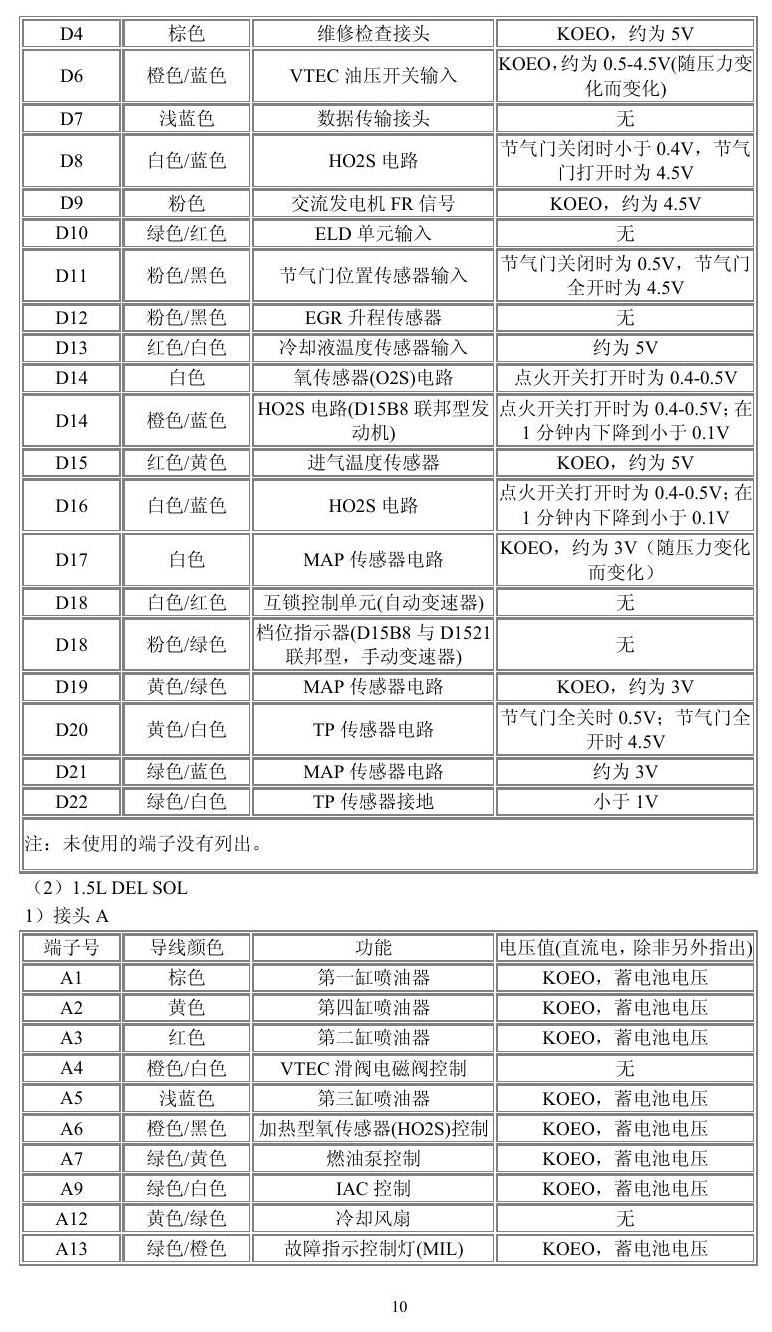

本田车系端子图 — 本田车系端子图原始资料第10页

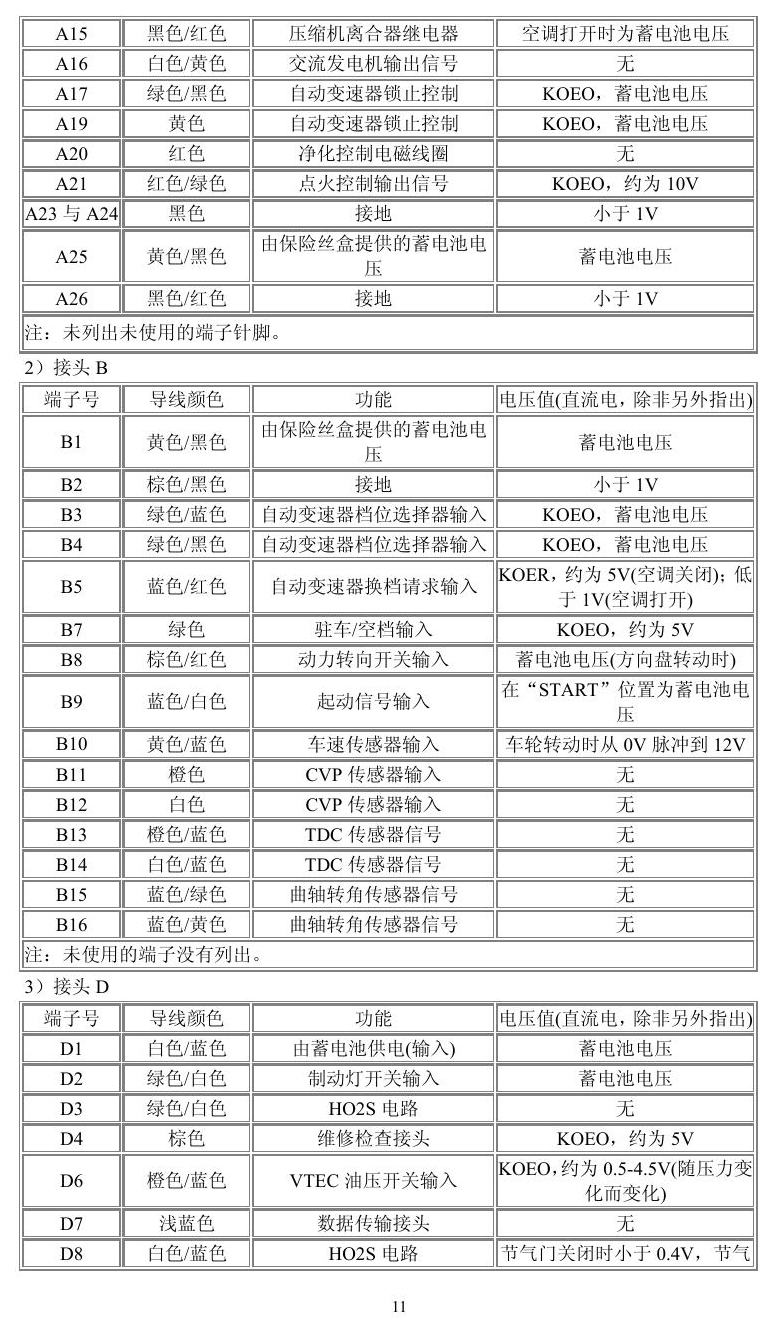

本田车系端子图 — 本田车系端子图原始资料第11页

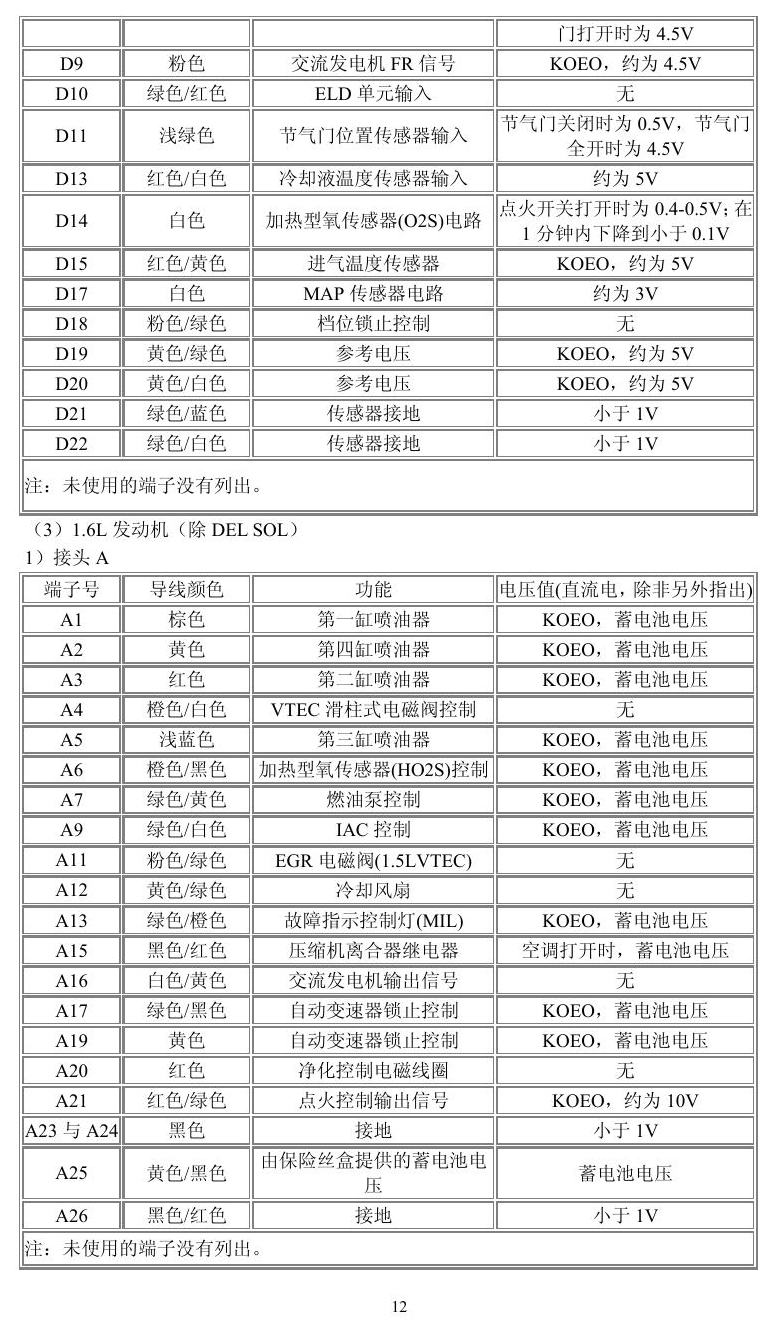

本田车系端子图 — 本田车系端子图原始资料第12页

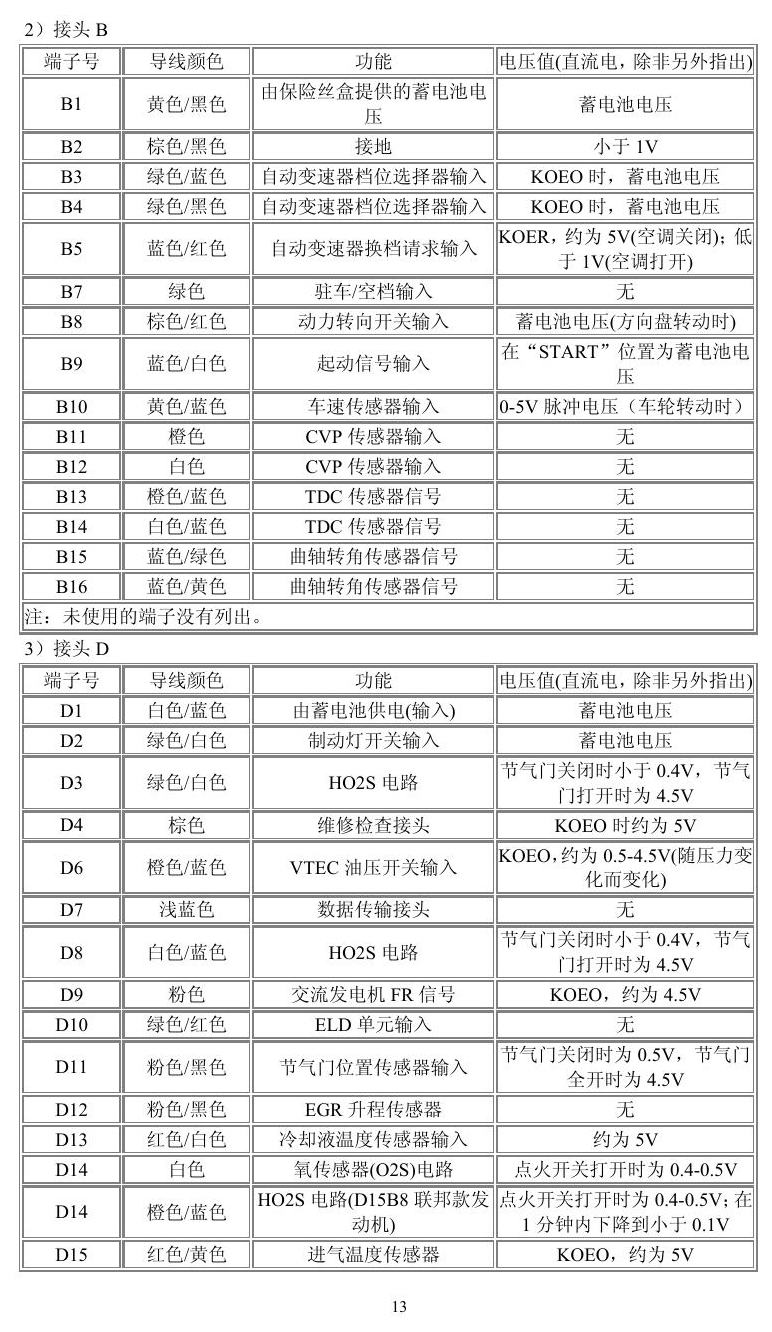

本田车系端子图 — 本田车系端子图原始资料第13页

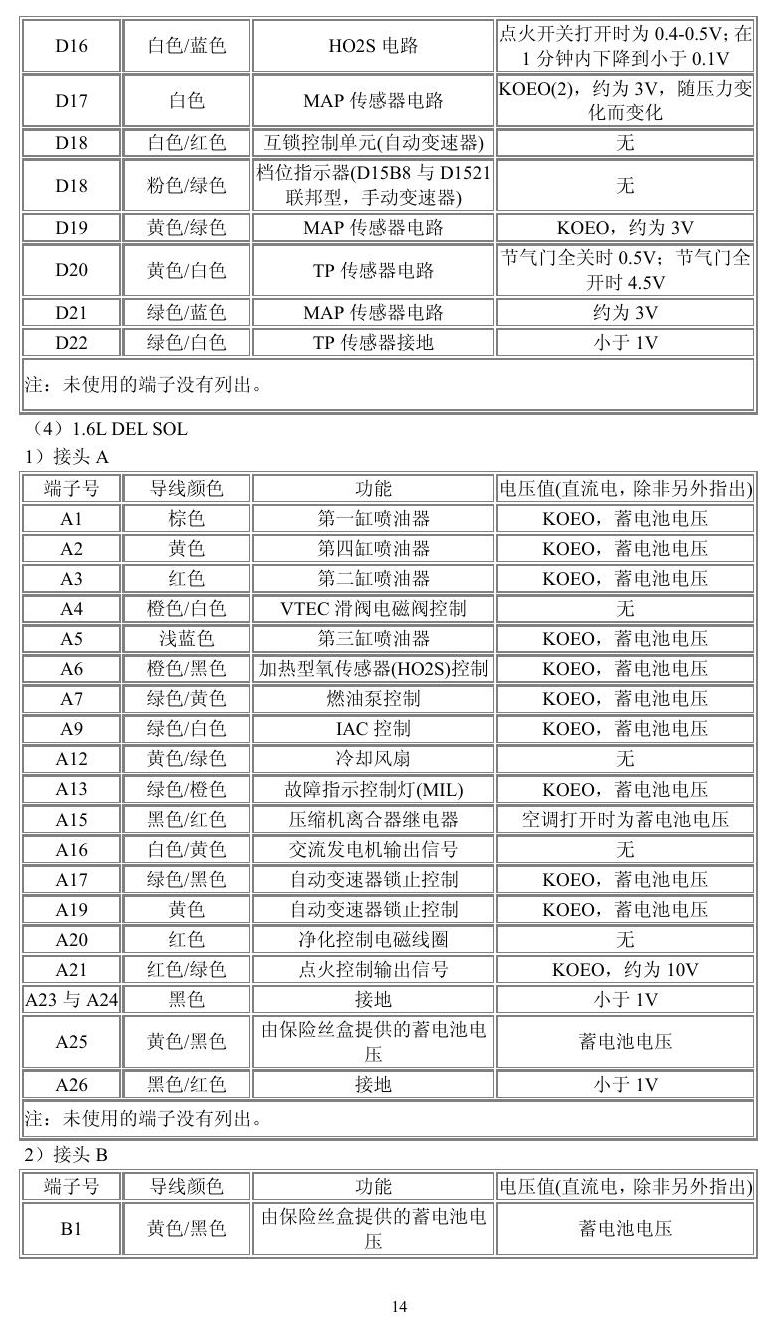

本田车系端子图 — 本田车系端子图原始资料第14页

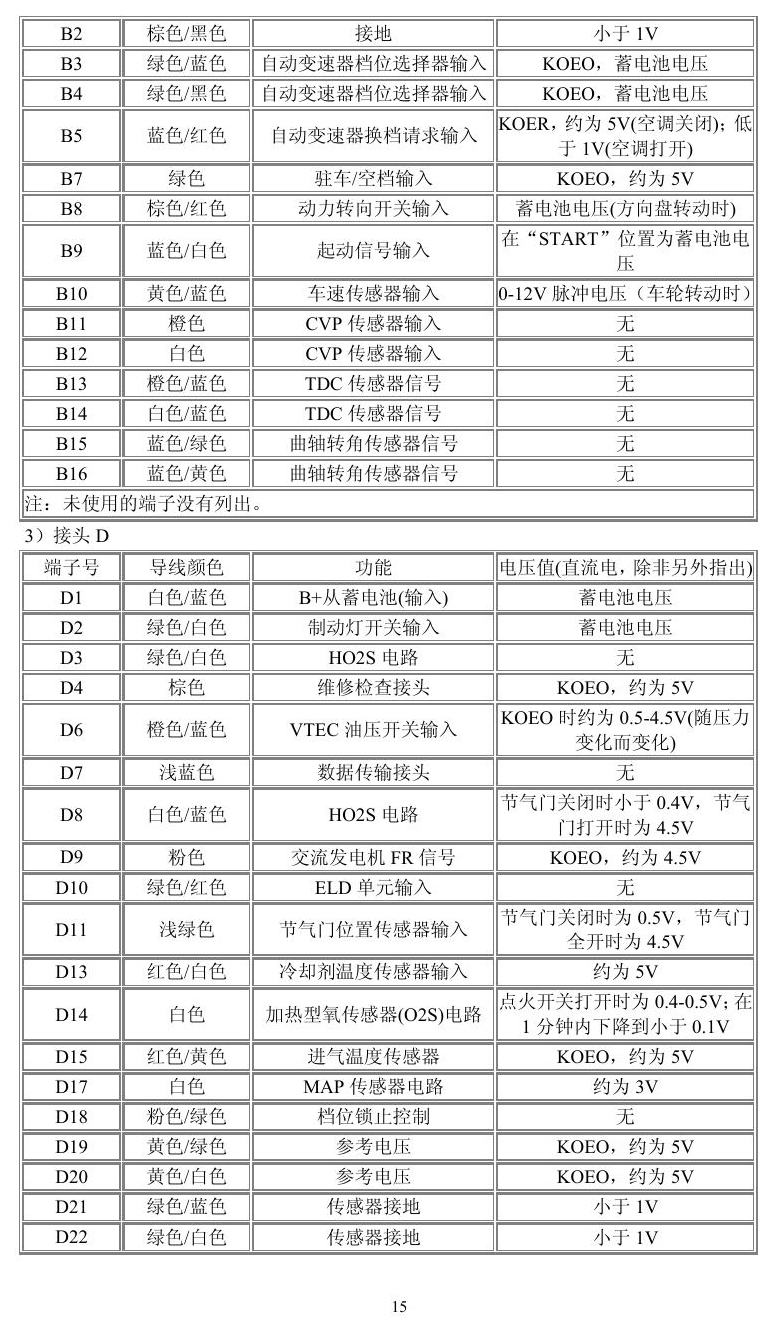

本田车系端子图 — 本田车系端子图原始资料第15页

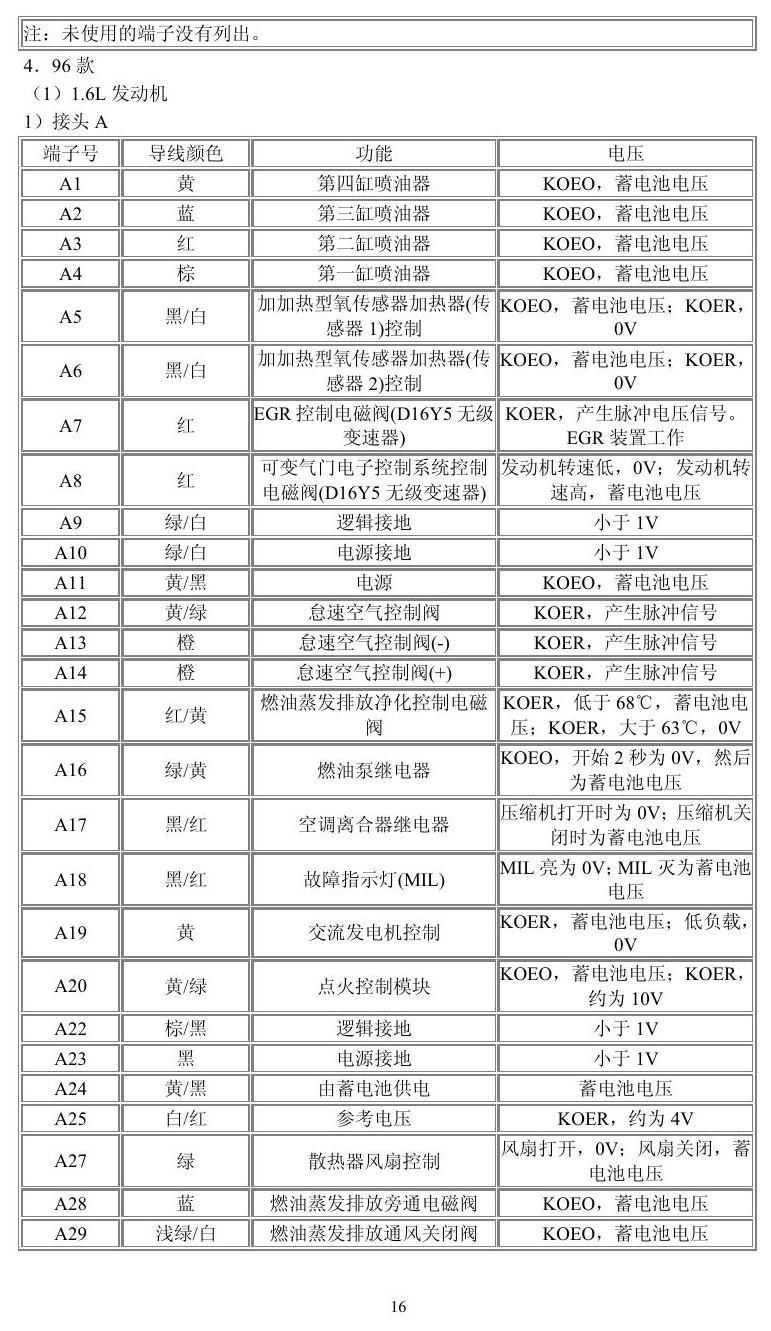

本田车系端子图 — 本田车系端子图原始资料第16页

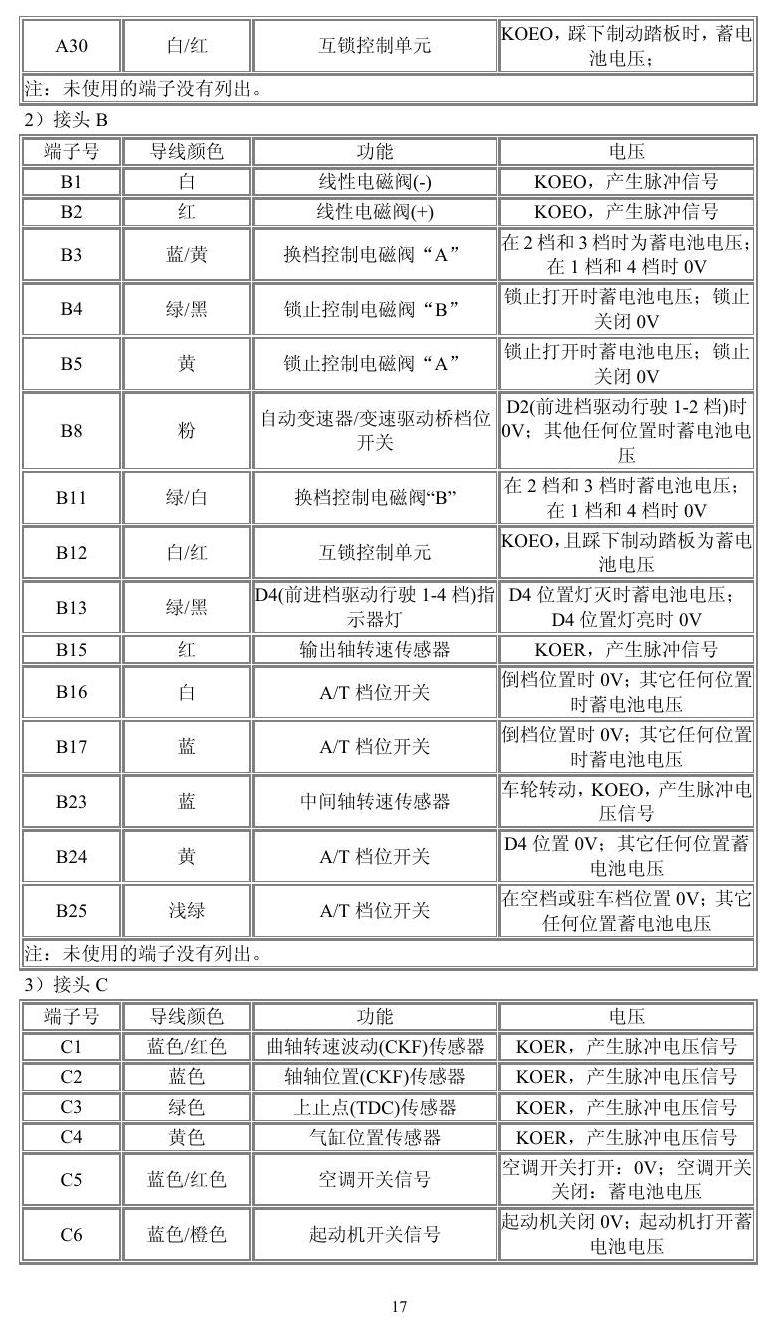

本田车系端子图 — 本田车系端子图原始资料第17页

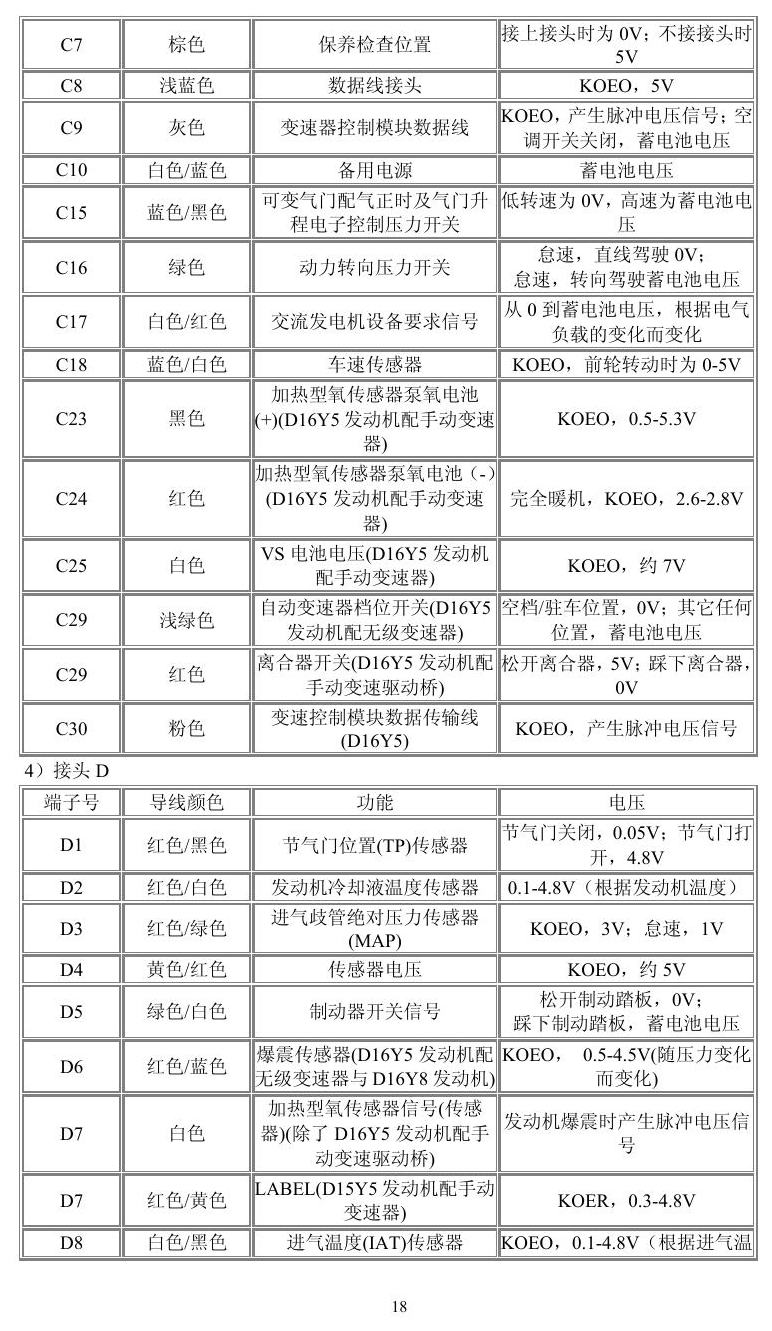

本田车系端子图 — 本田车系端子图原始资料第18页

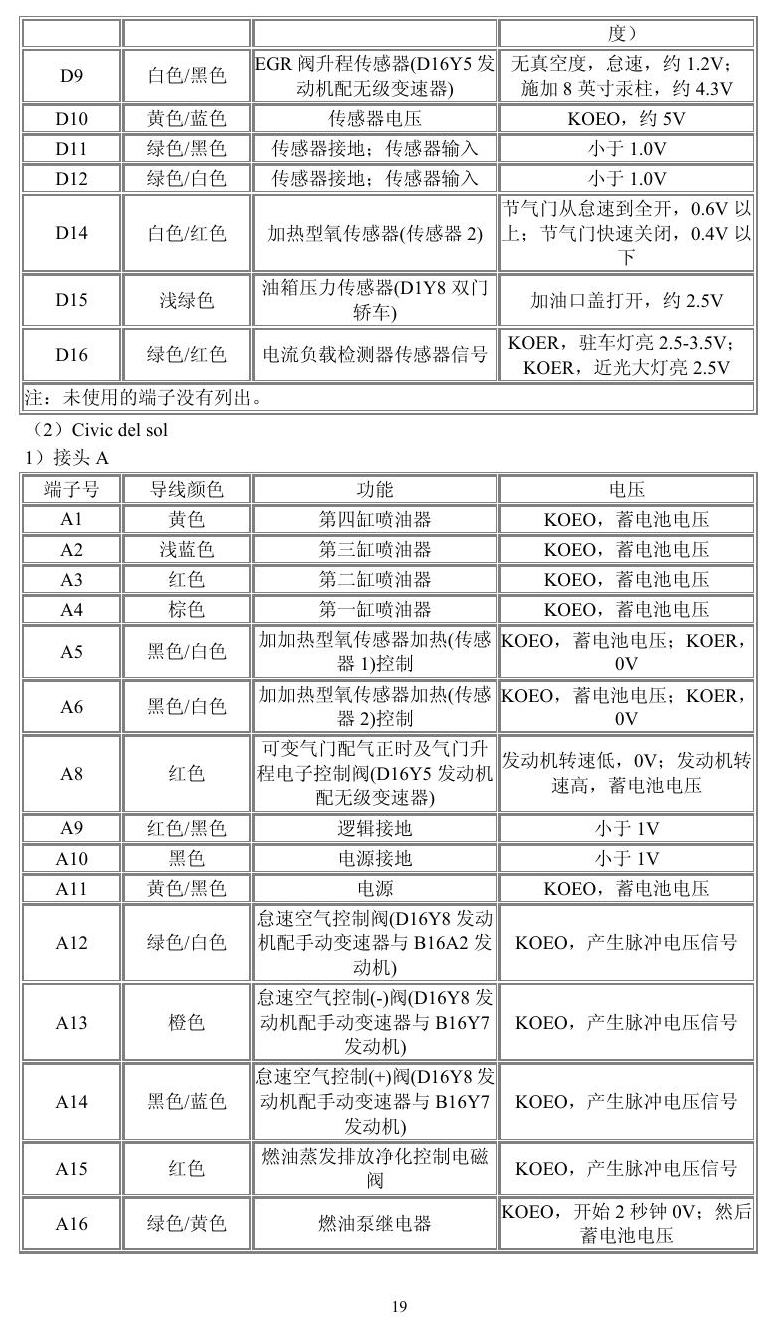

本田车系端子图 — 本田车系端子图原始资料第19页

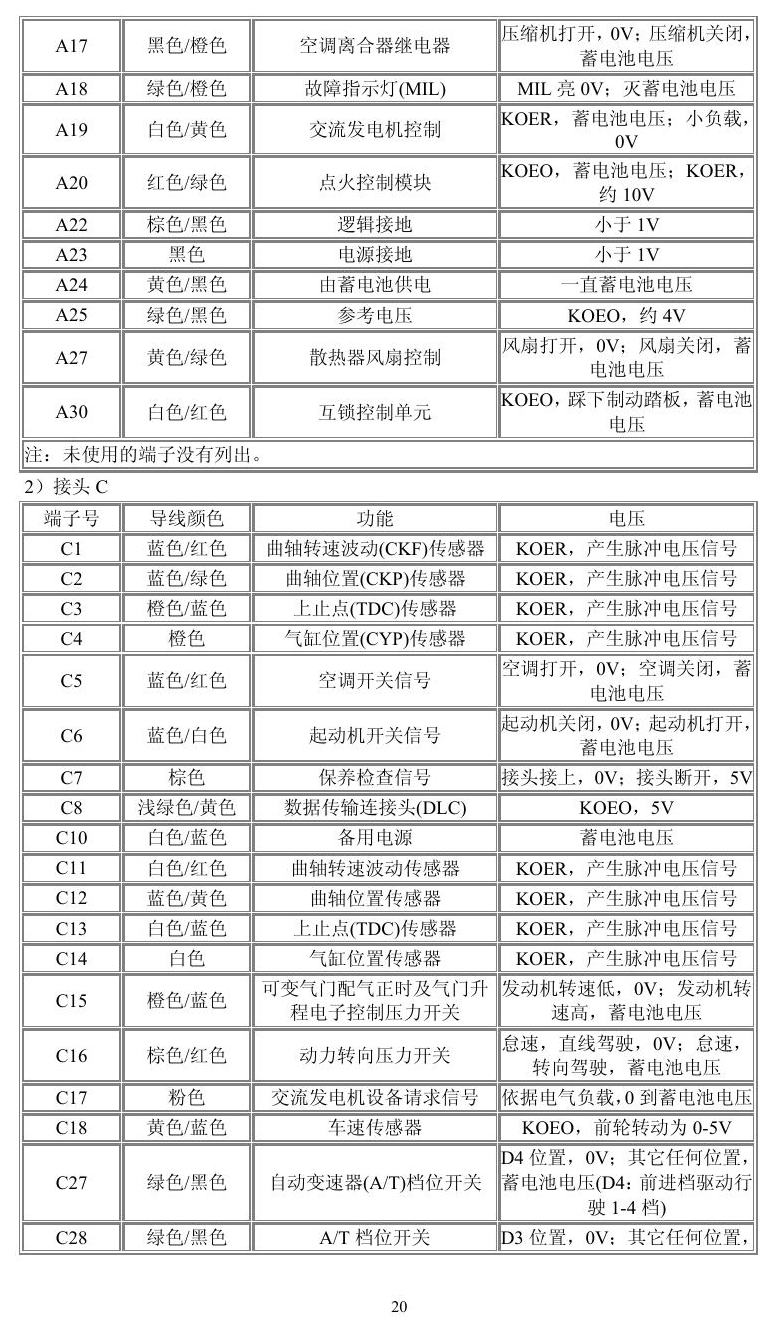

本田车系端子图 — 本田车系端子图原始资料第20页

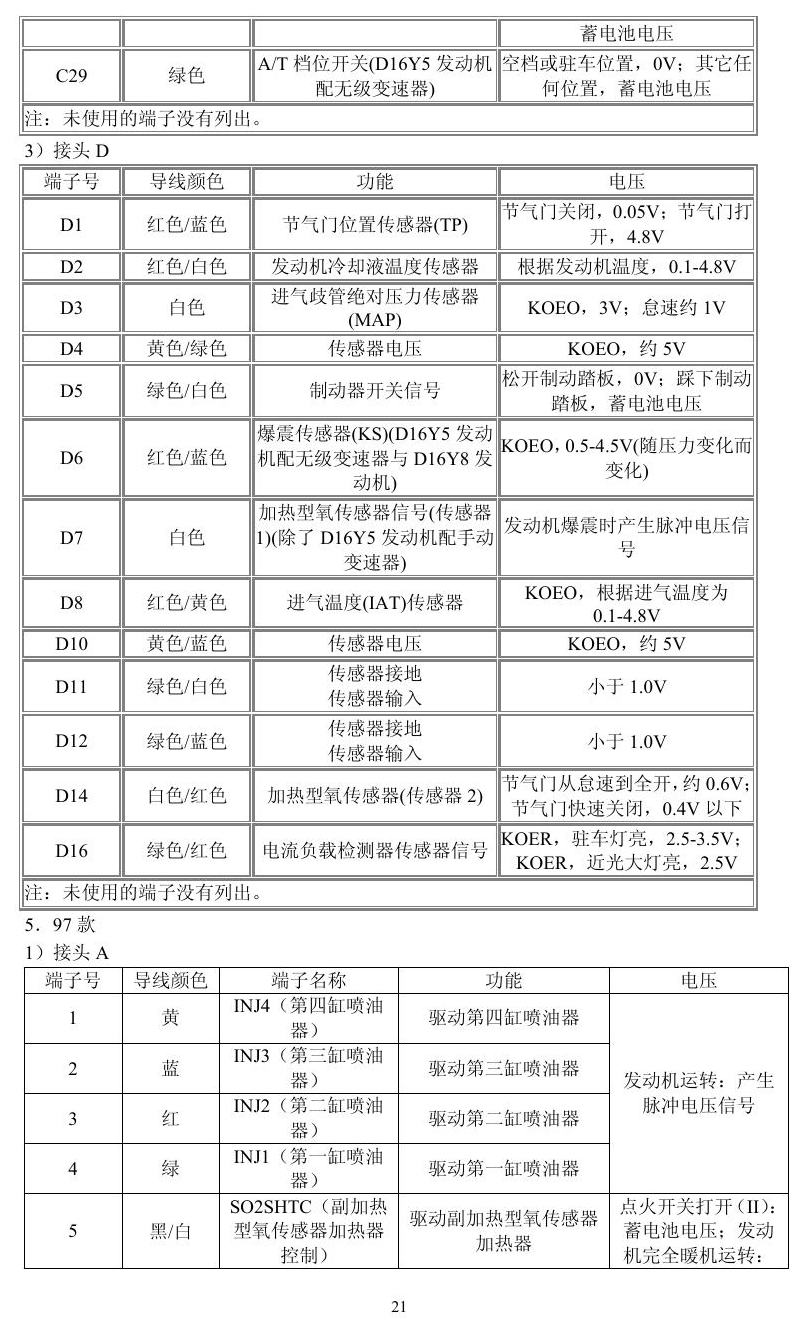

本田车系端子图 — 本田车系端子图原始资料第21页

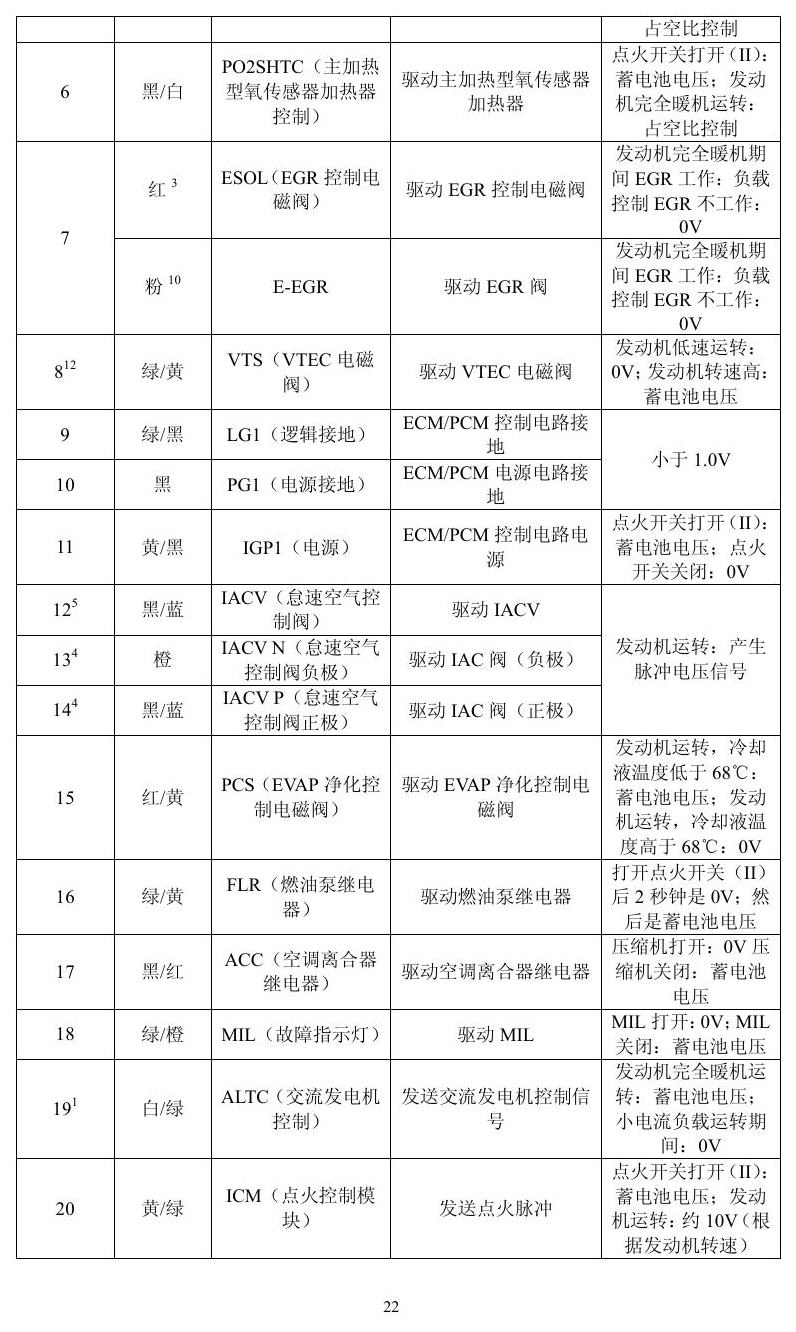

本田车系端子图 — 本田车系端子图原始资料第22页

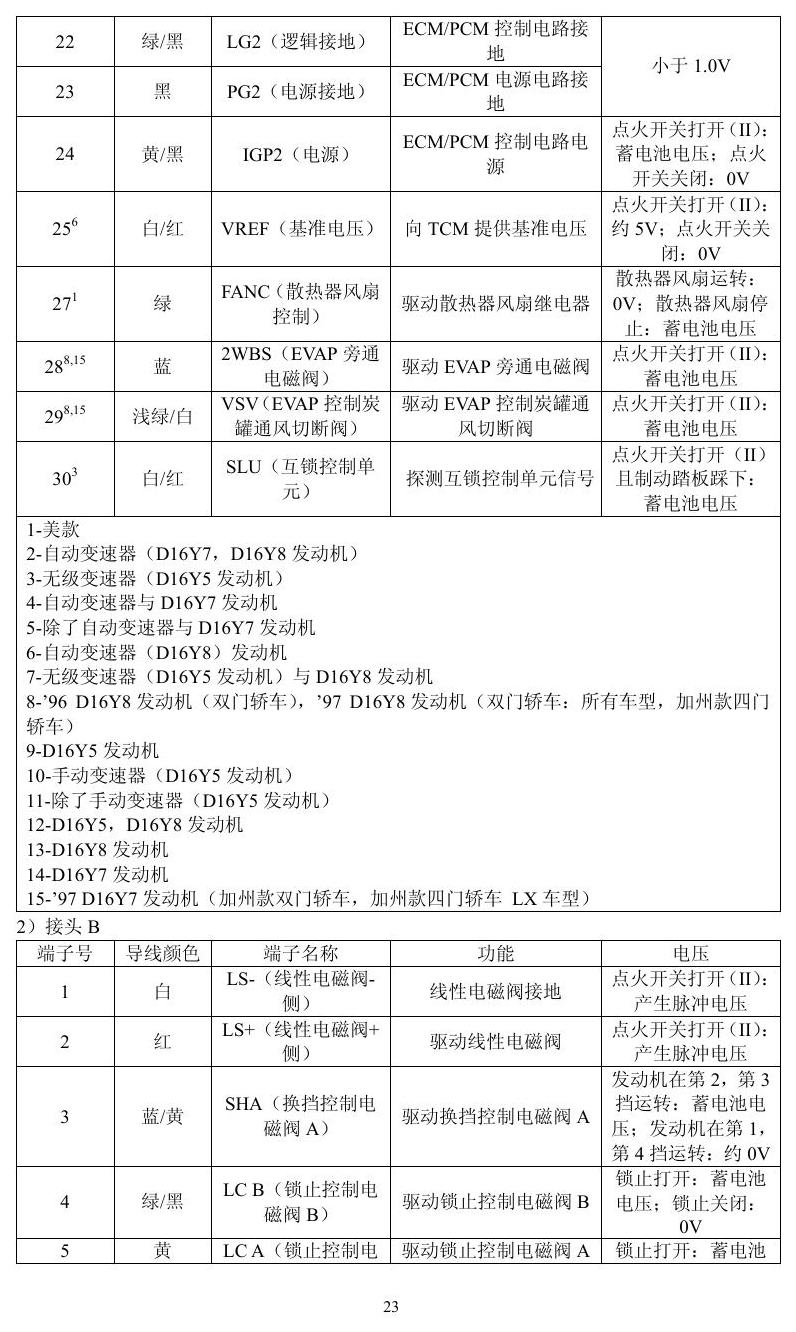

本田车系端子图 — 本田车系端子图原始资料第23页

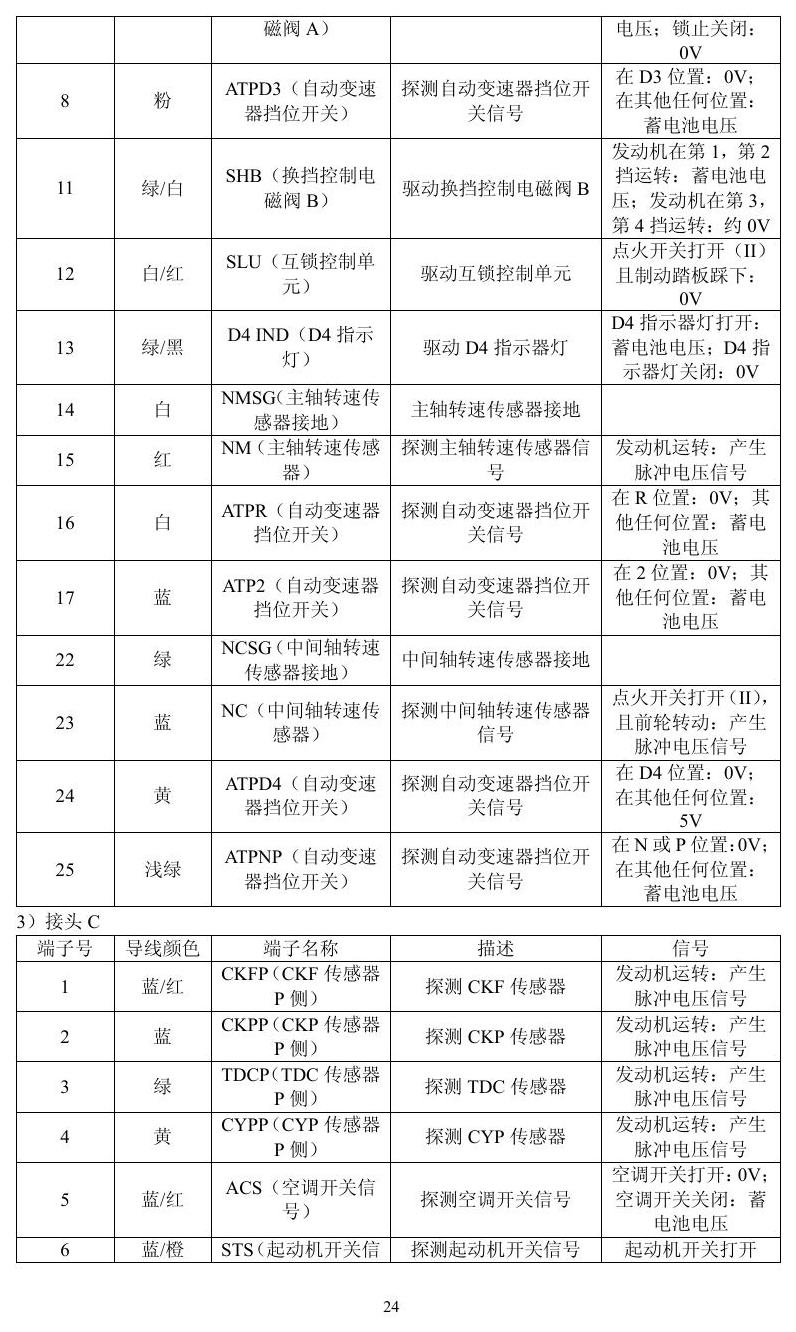

本田车系端子图 — 本田车系端子图原始资料第24页

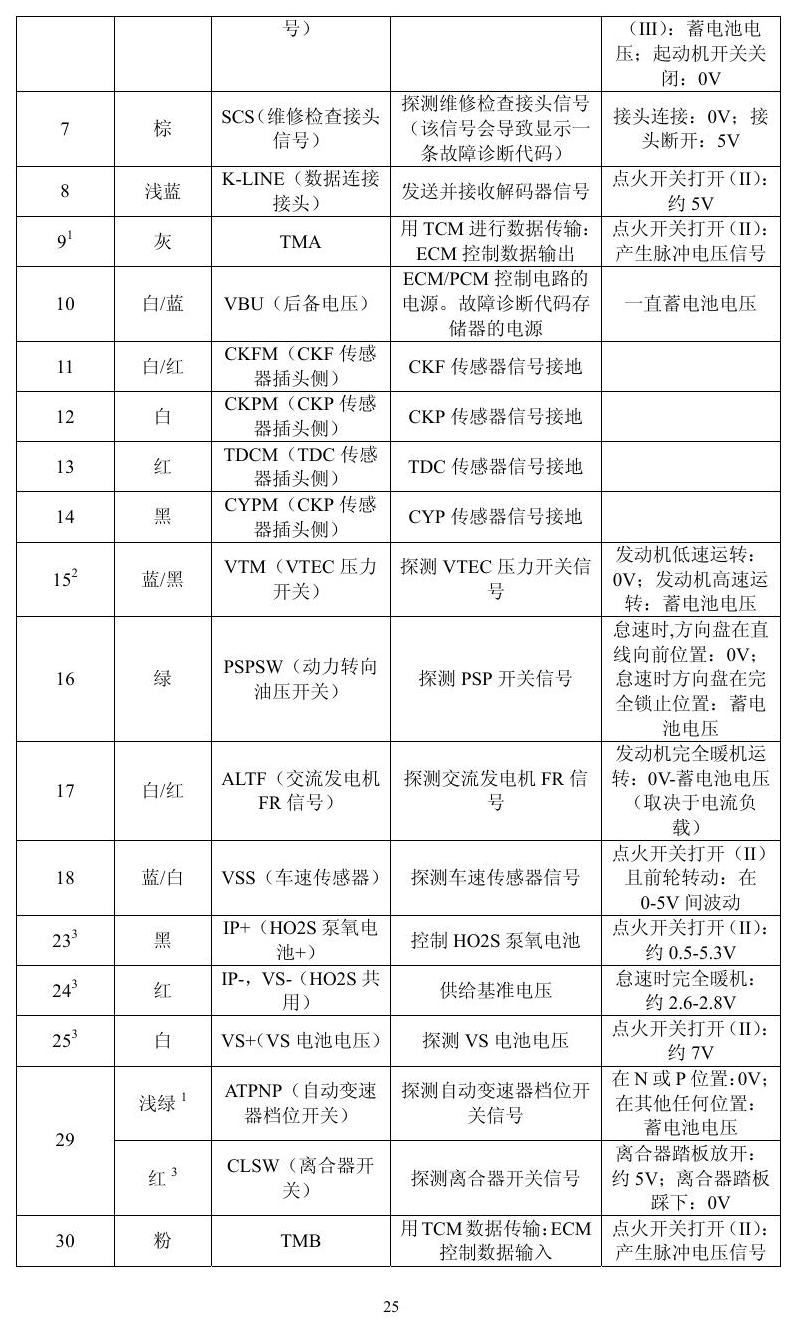

本田车系端子图 — 本田车系端子图原始资料第25页

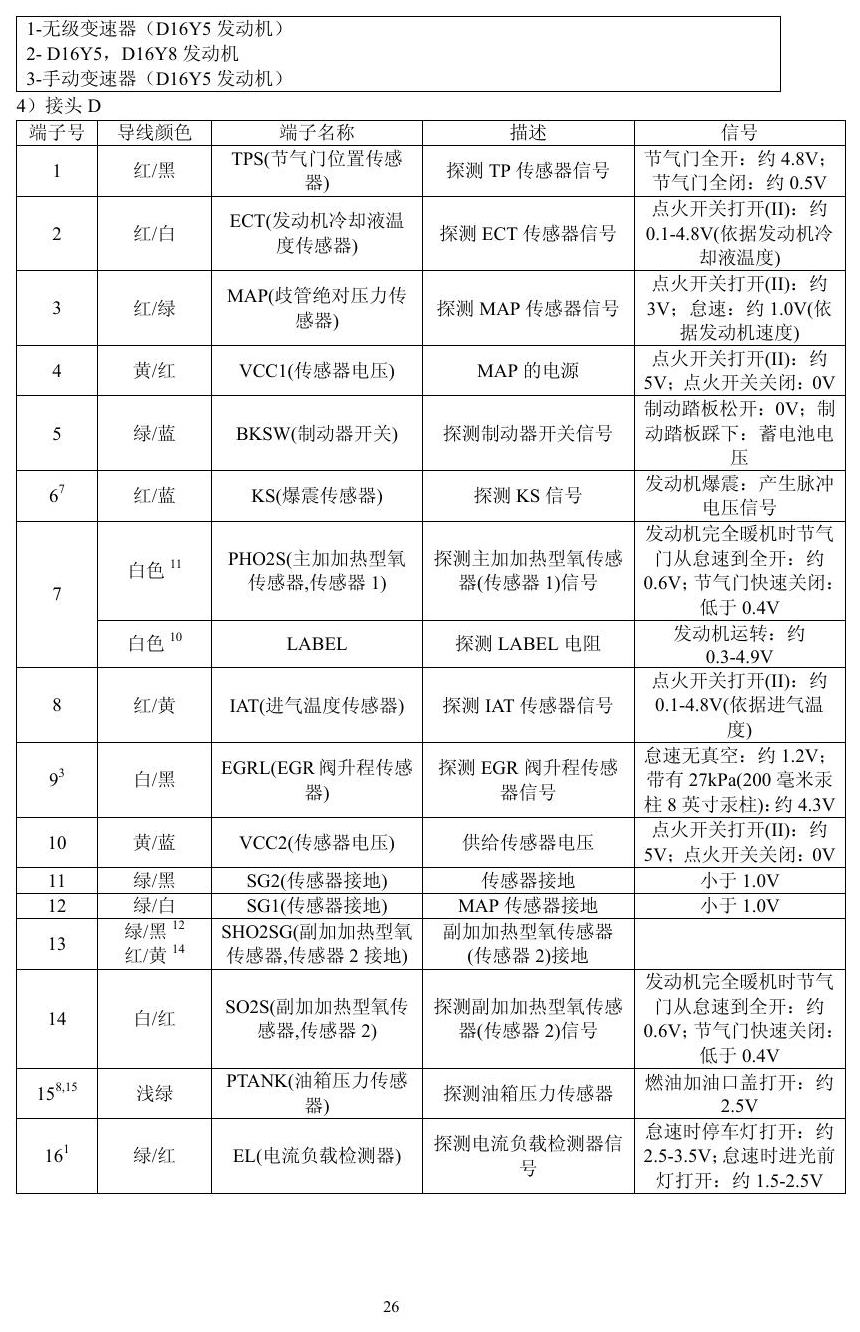

本田车系端子图 — 本田车系端子图原始资料第26页

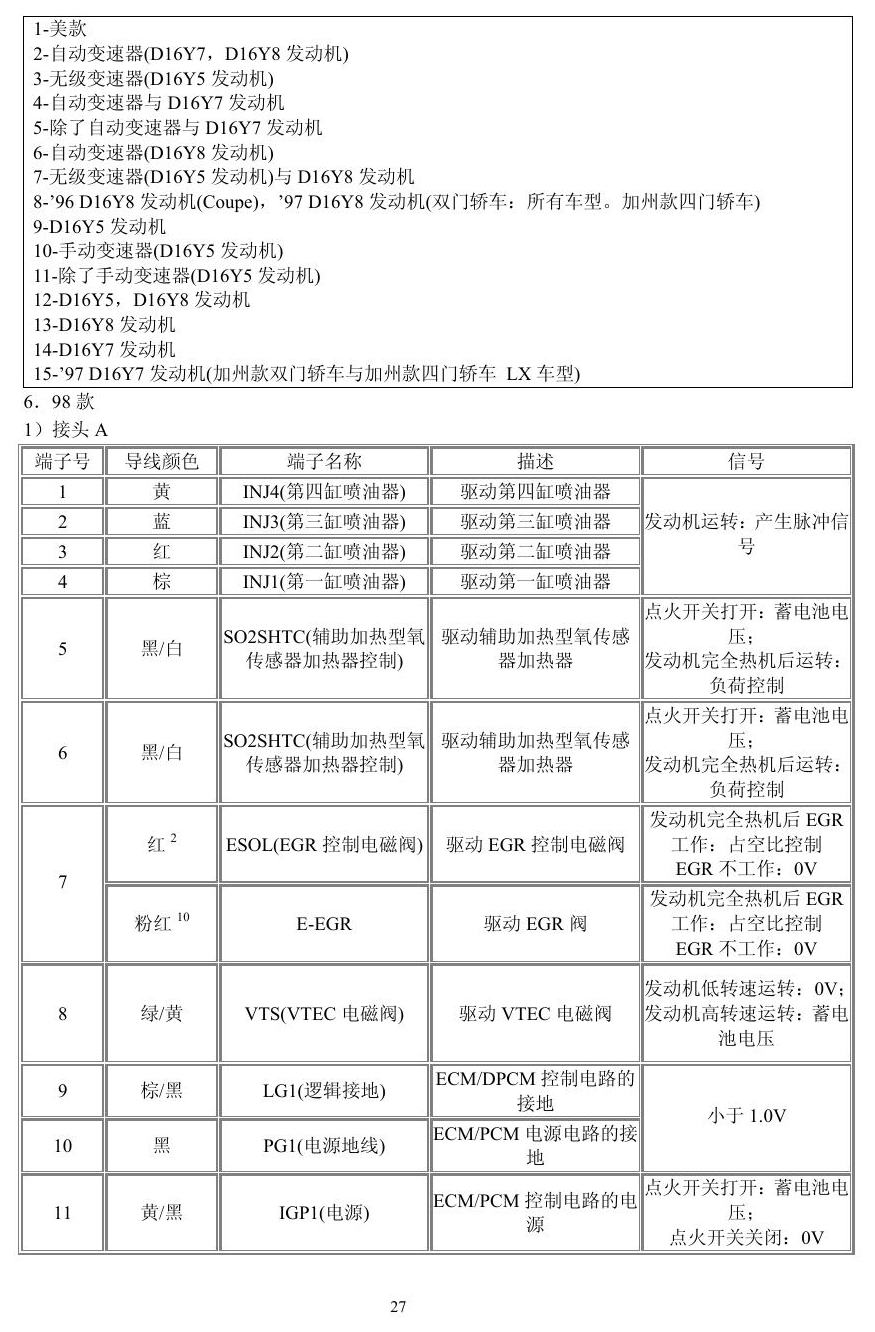

本田车系端子图 — 本田车系端子图原始资料第27页

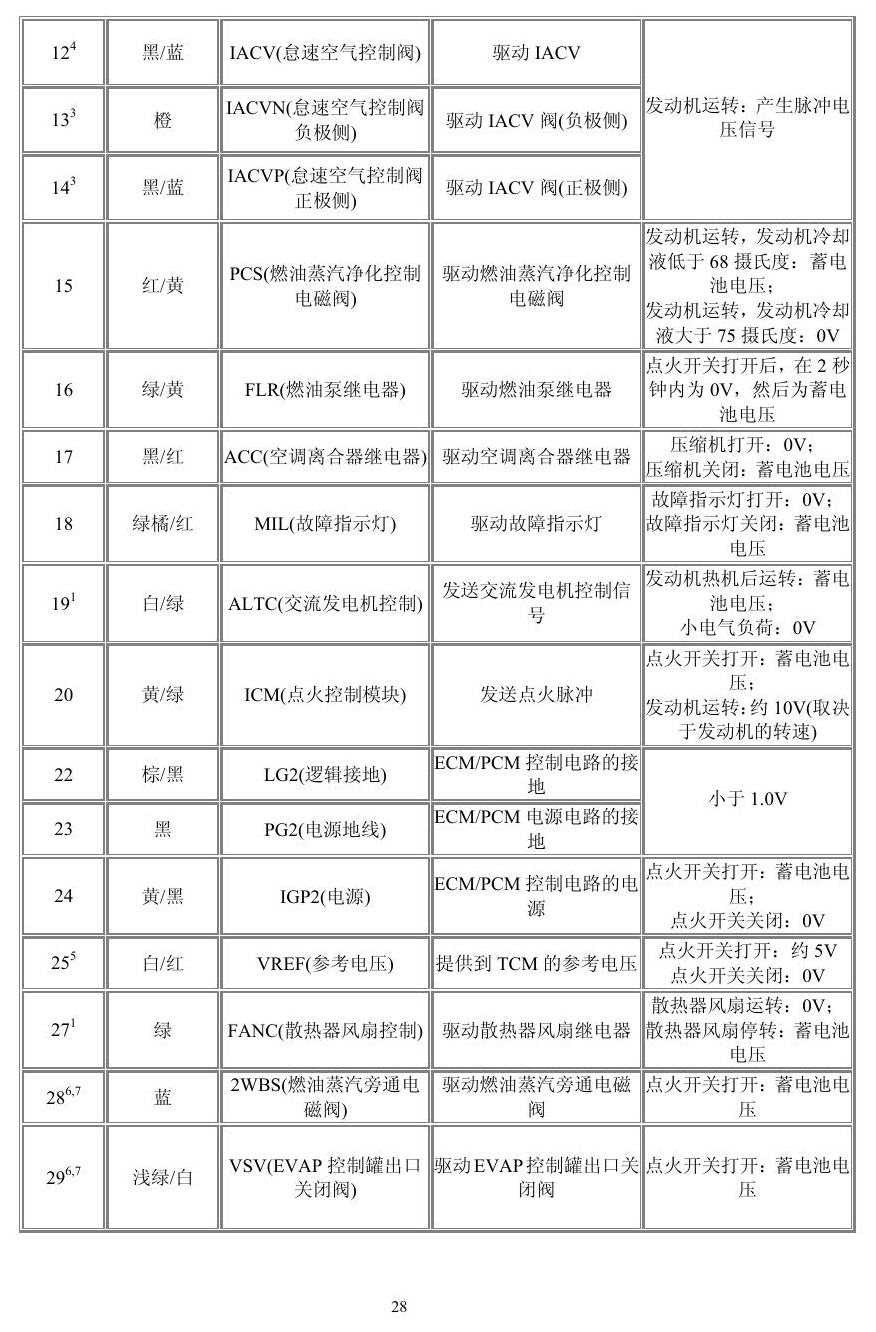

本田车系端子图 — 本田车系端子图原始资料第28页

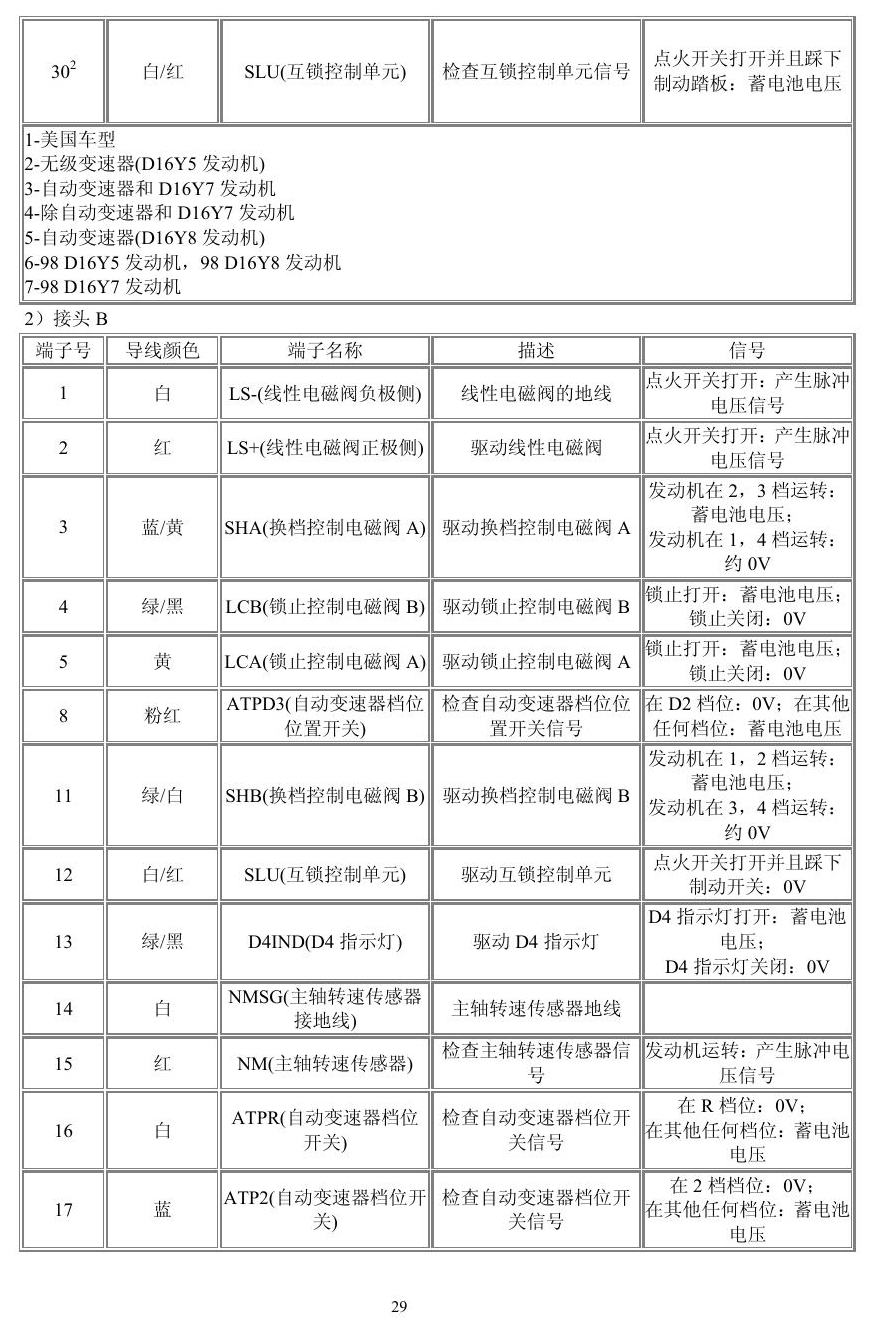

本田车系端子图 — 本田车系端子图原始资料第29页

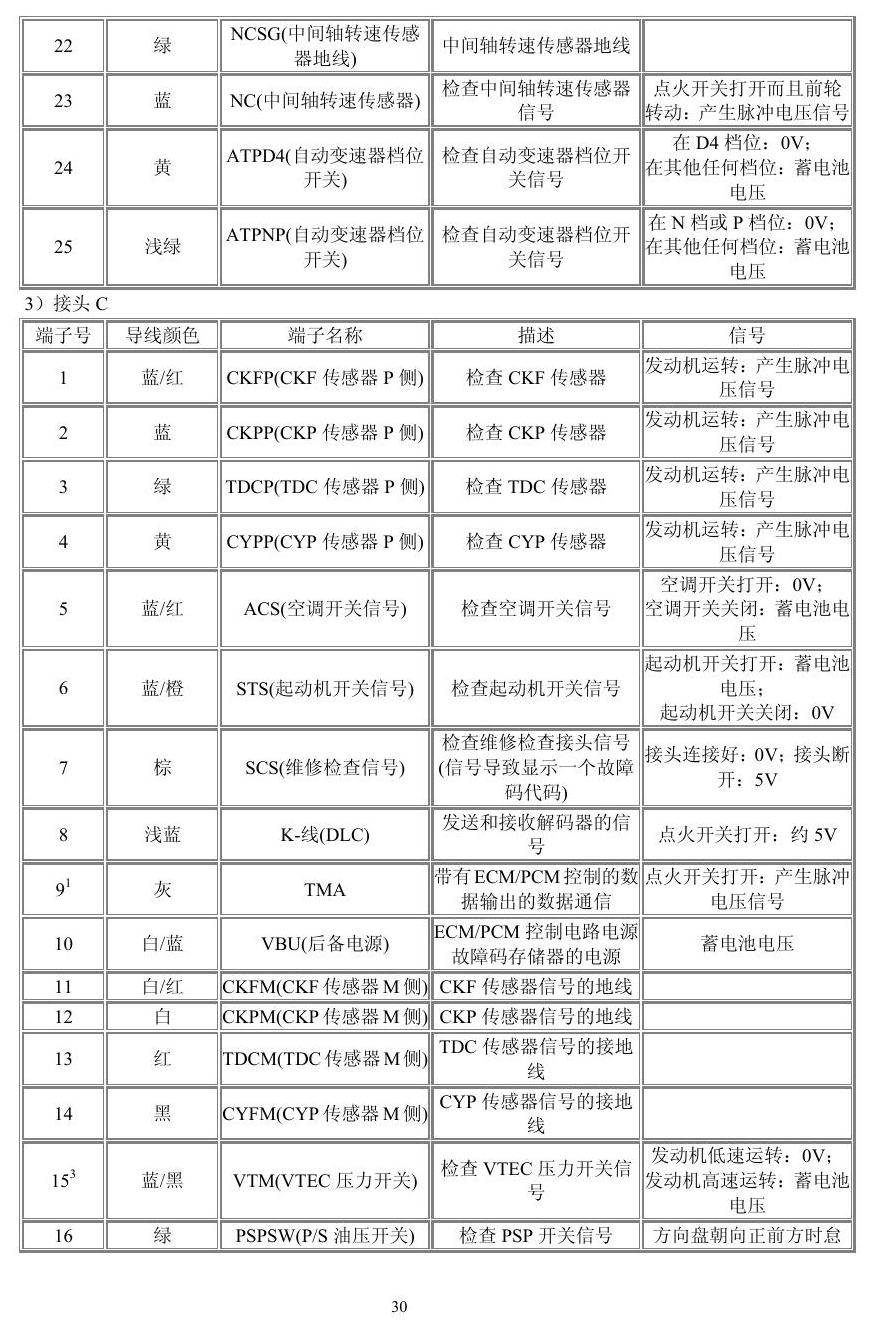

本田车系端子图 — 本田车系端子图原始资料第30页

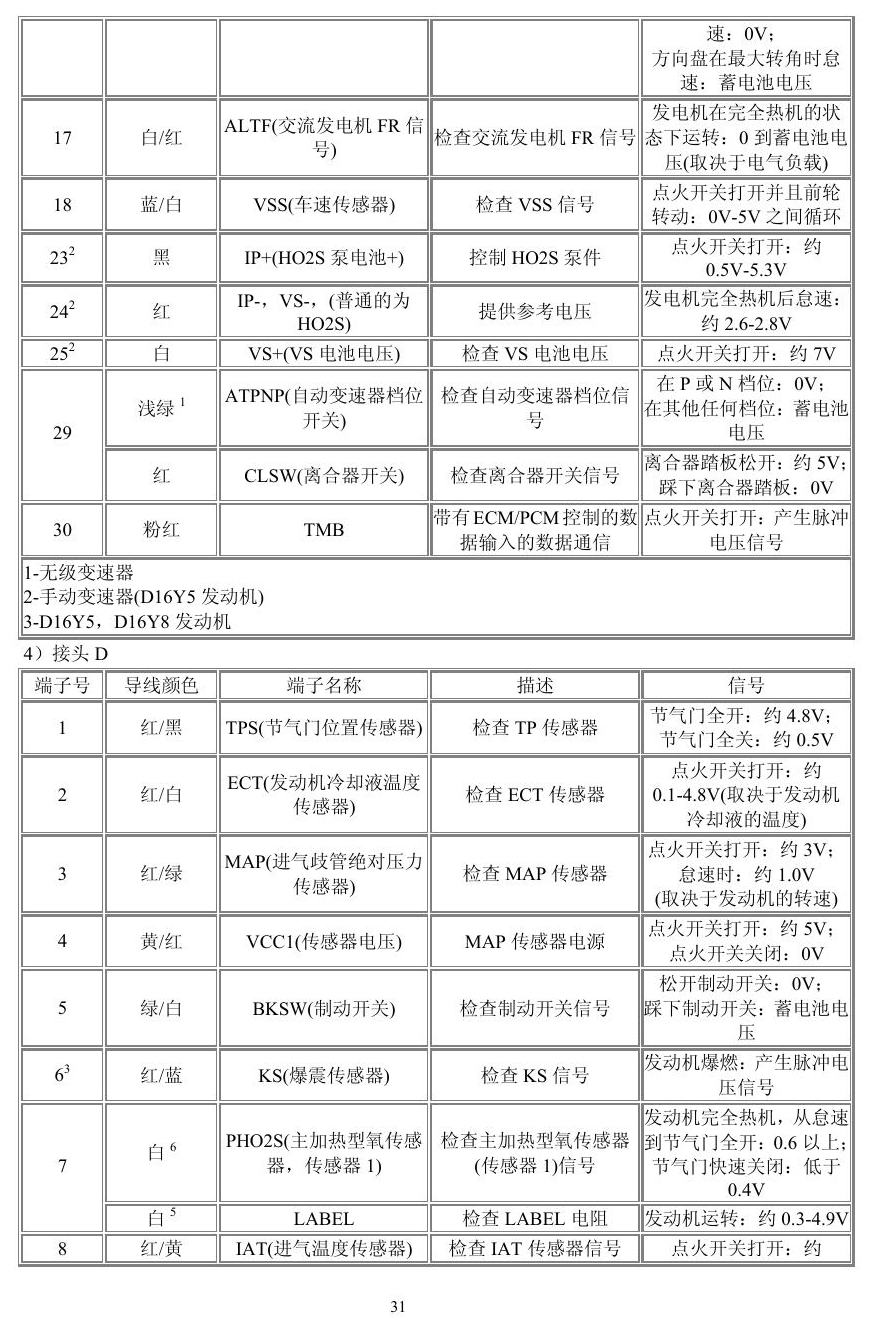

本田车系端子图 — 本田车系端子图原始资料第31页

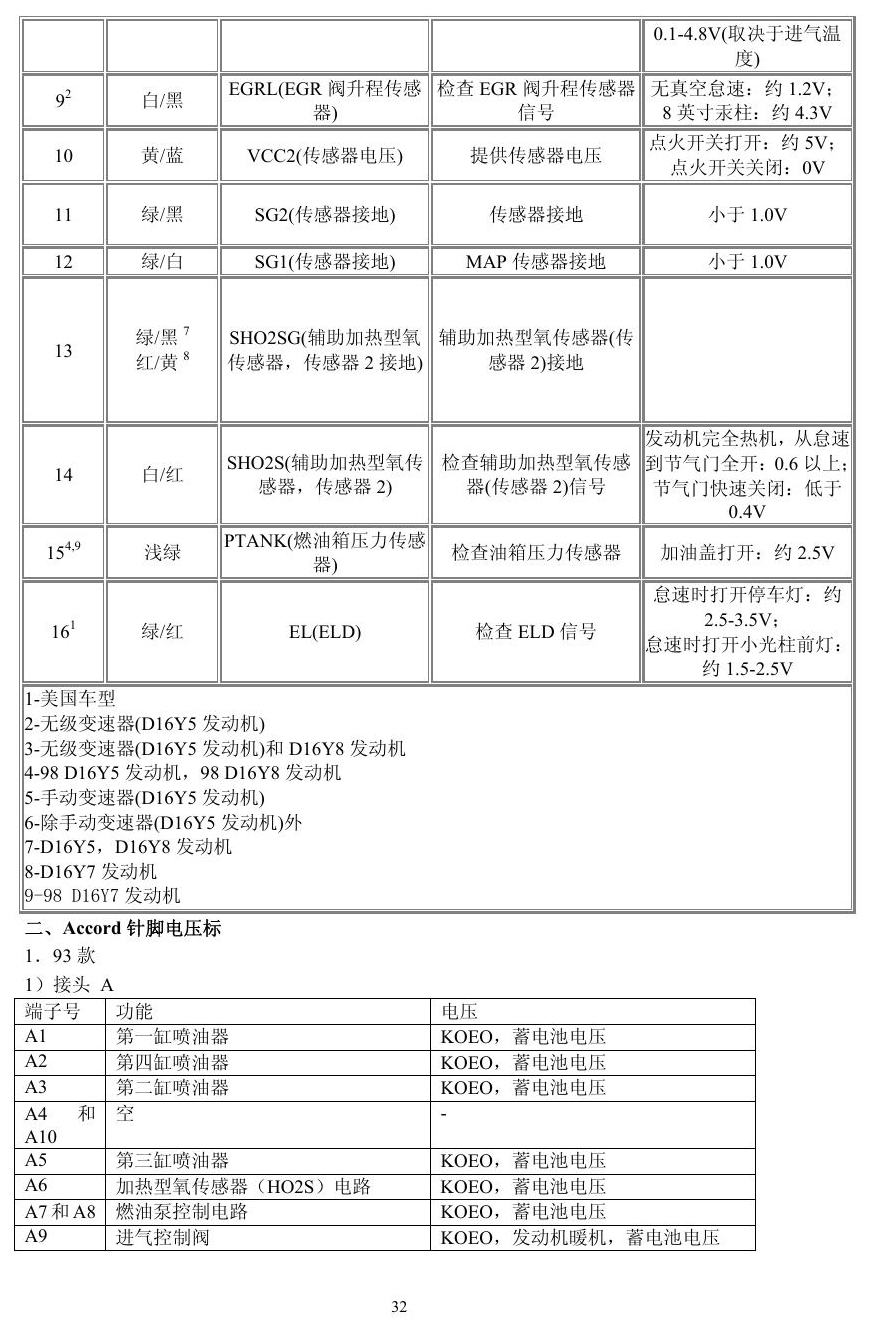

本田车系端子图 — 本田车系端子图原始资料第32页

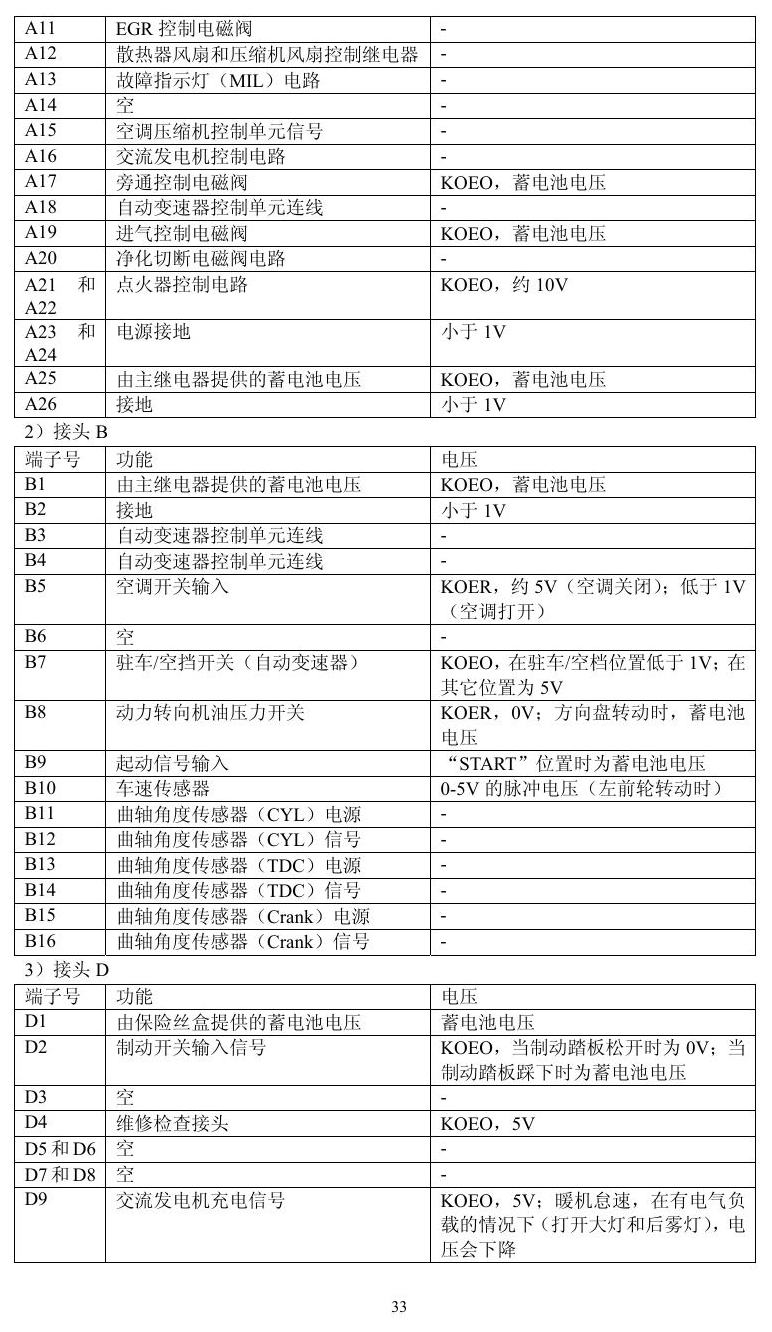

本田车系端子图 — 本田车系端子图原始资料第33页

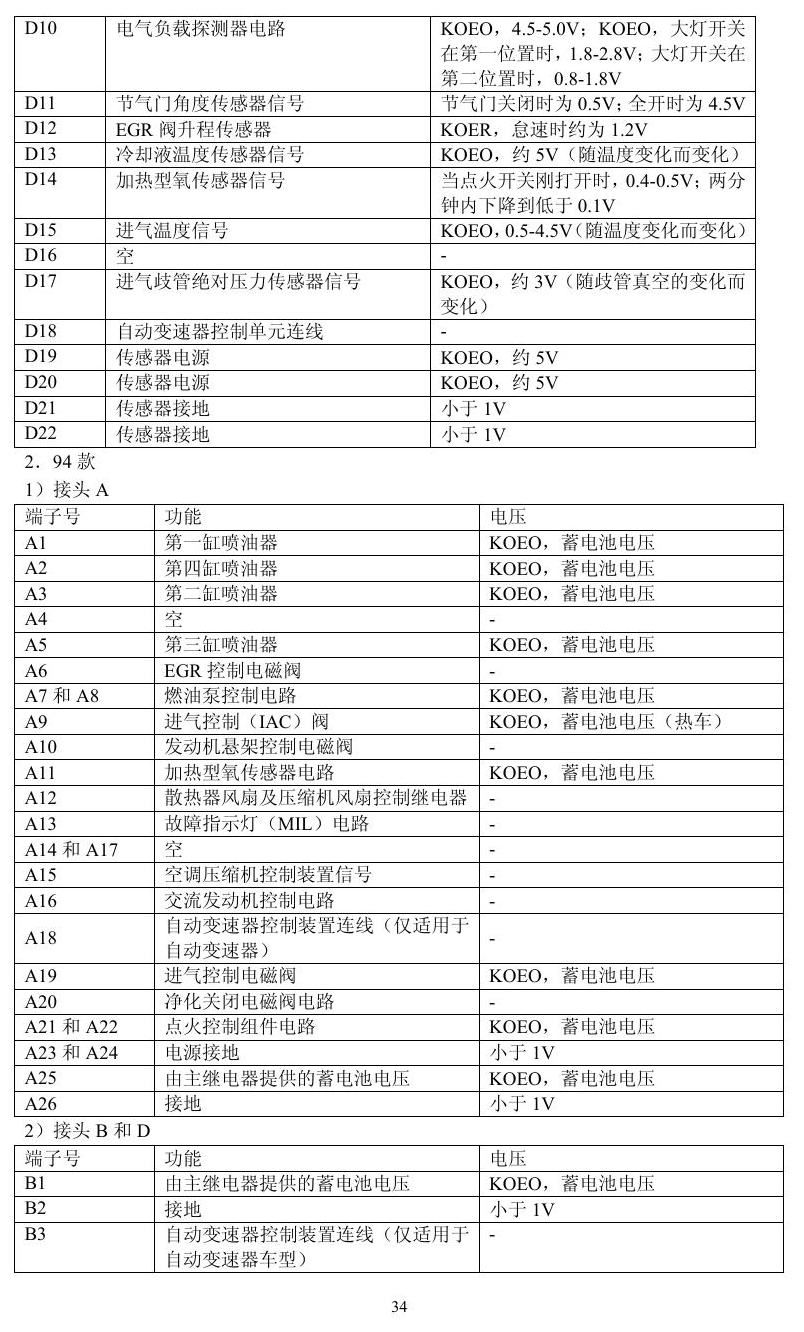

本田车系端子图 — 本田车系端子图原始资料第34页

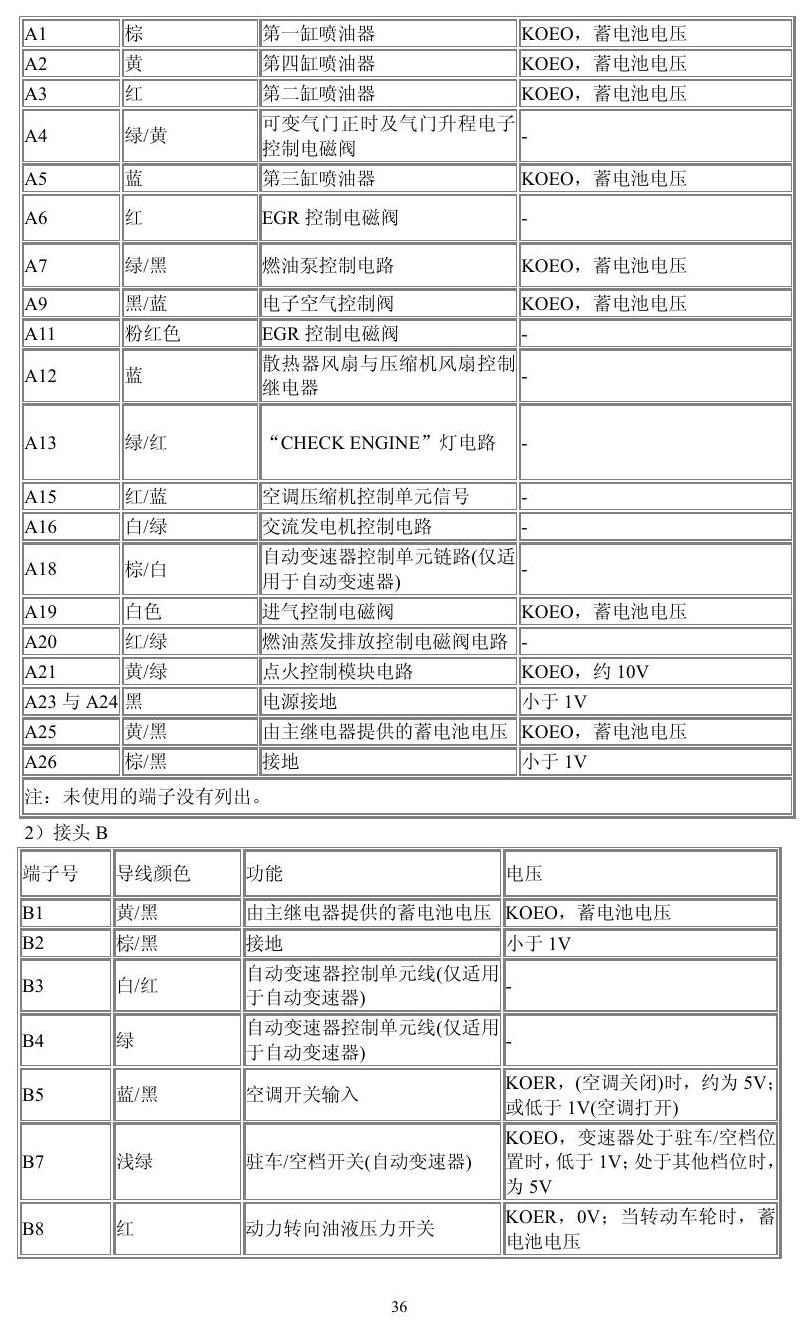

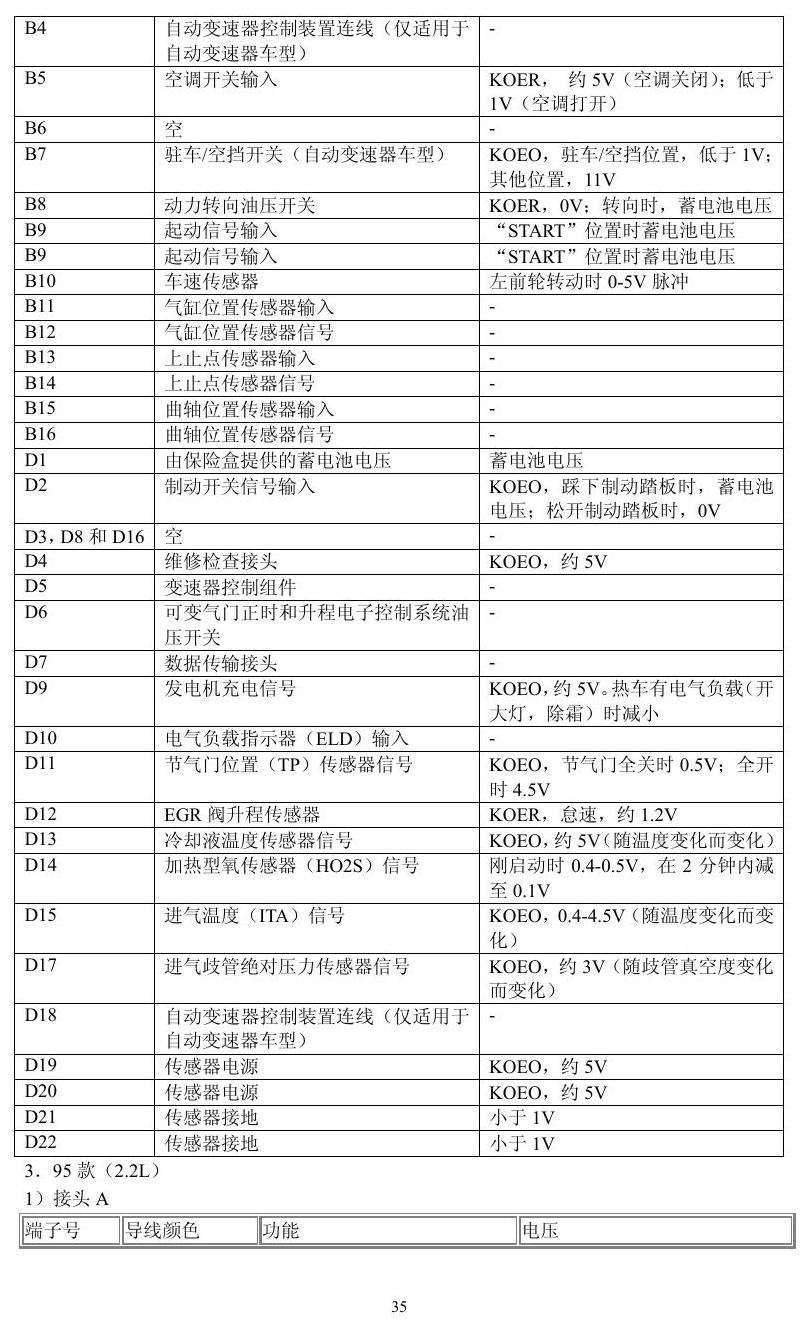

本田车系端子图 — 本田车系端子图原始资料第35页

本田车系端子图 — 本田车系端子图原始资料第36页

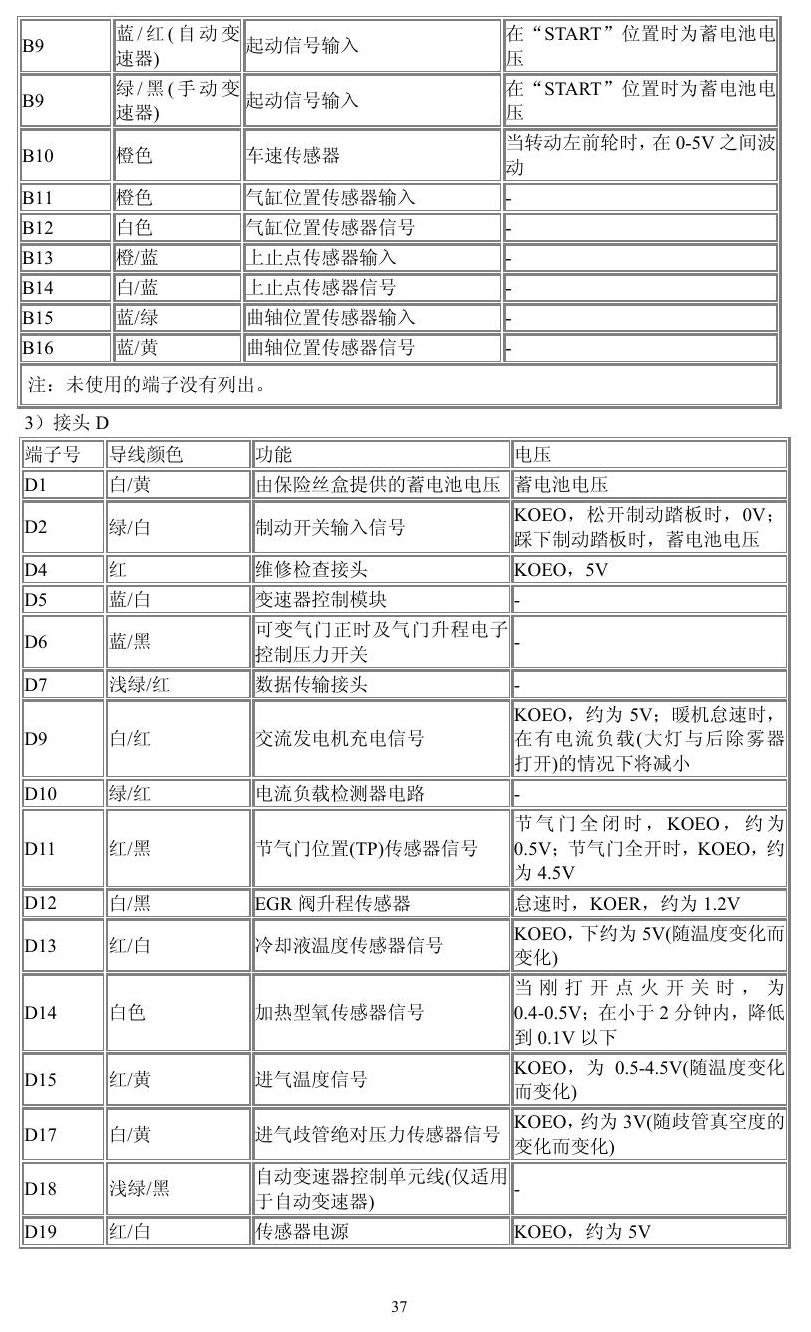

本田车系端子图 — 本田车系端子图原始资料第37页

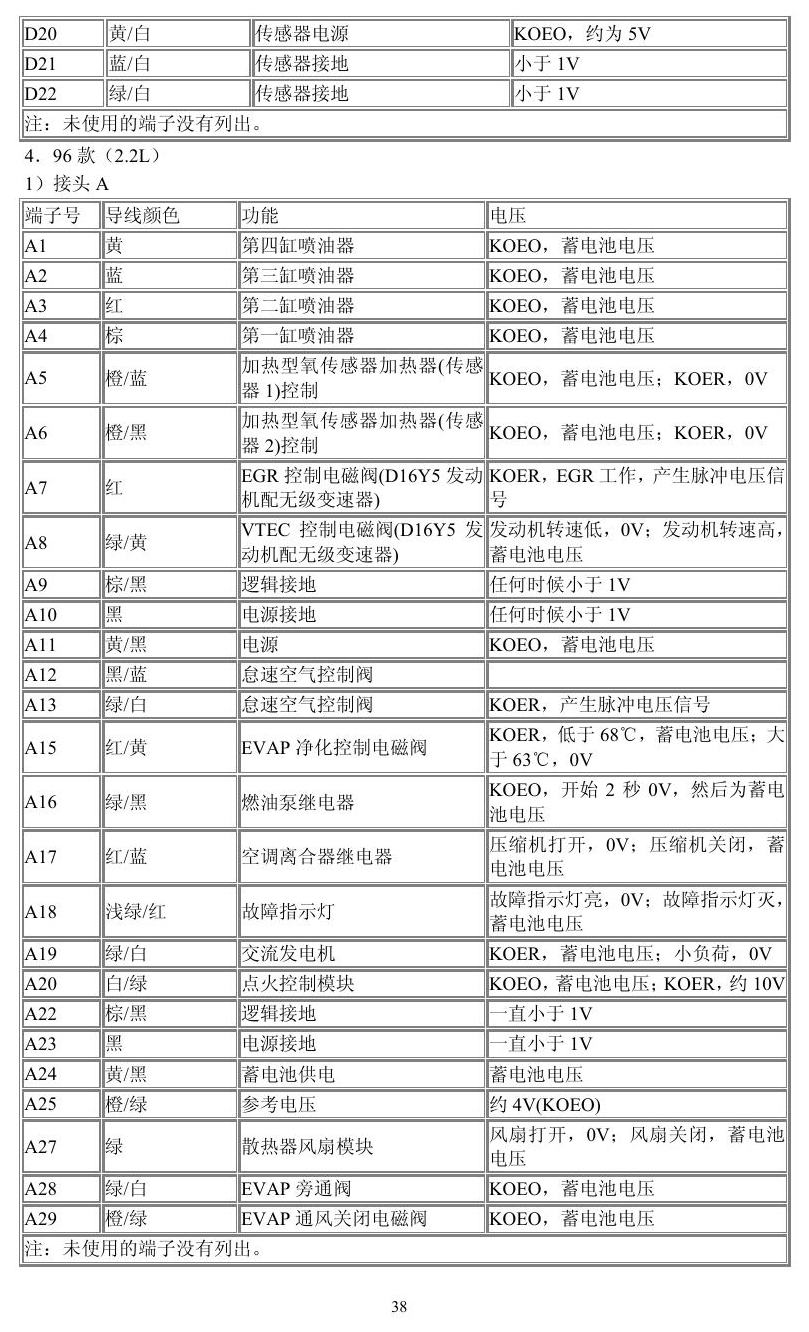

本田车系端子图 — 本田车系端子图原始资料第38页

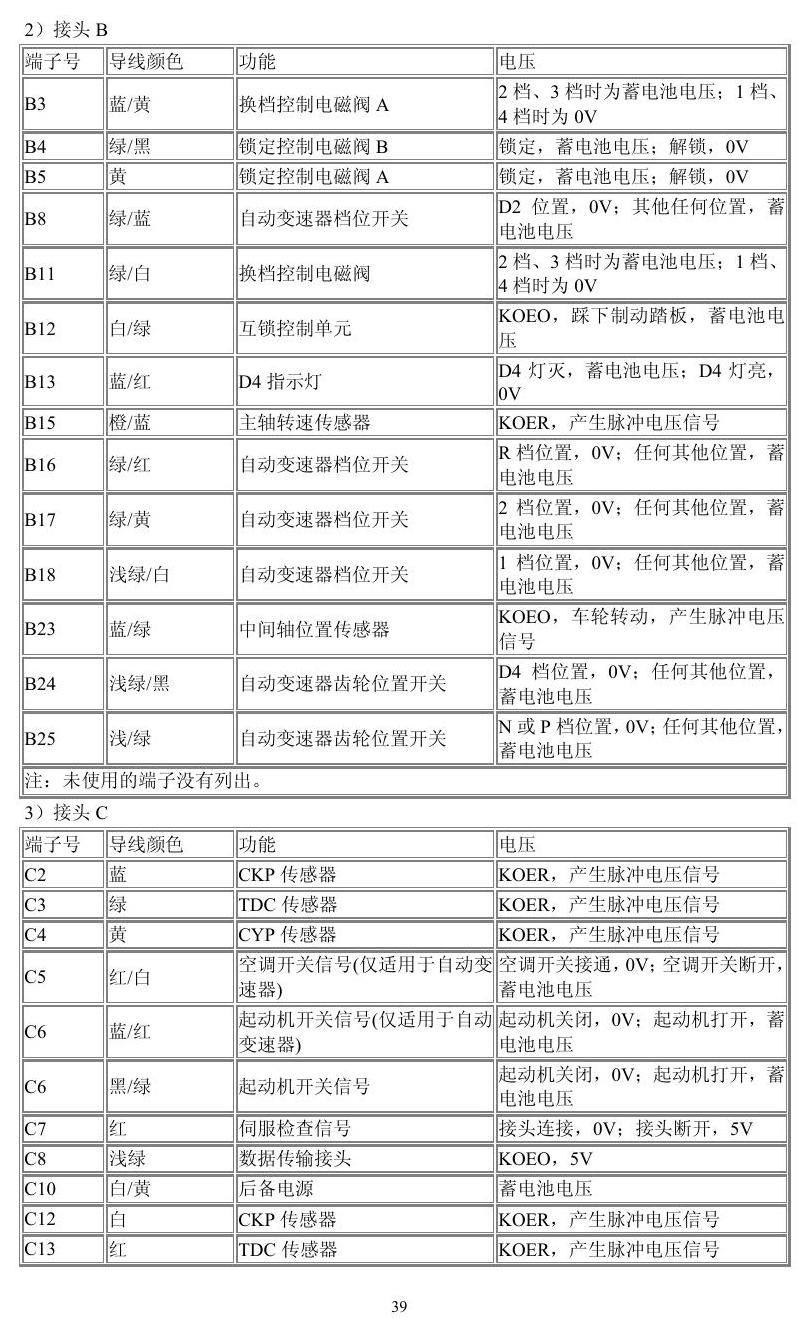

本田车系端子图 — 本田车系端子图原始资料第39页

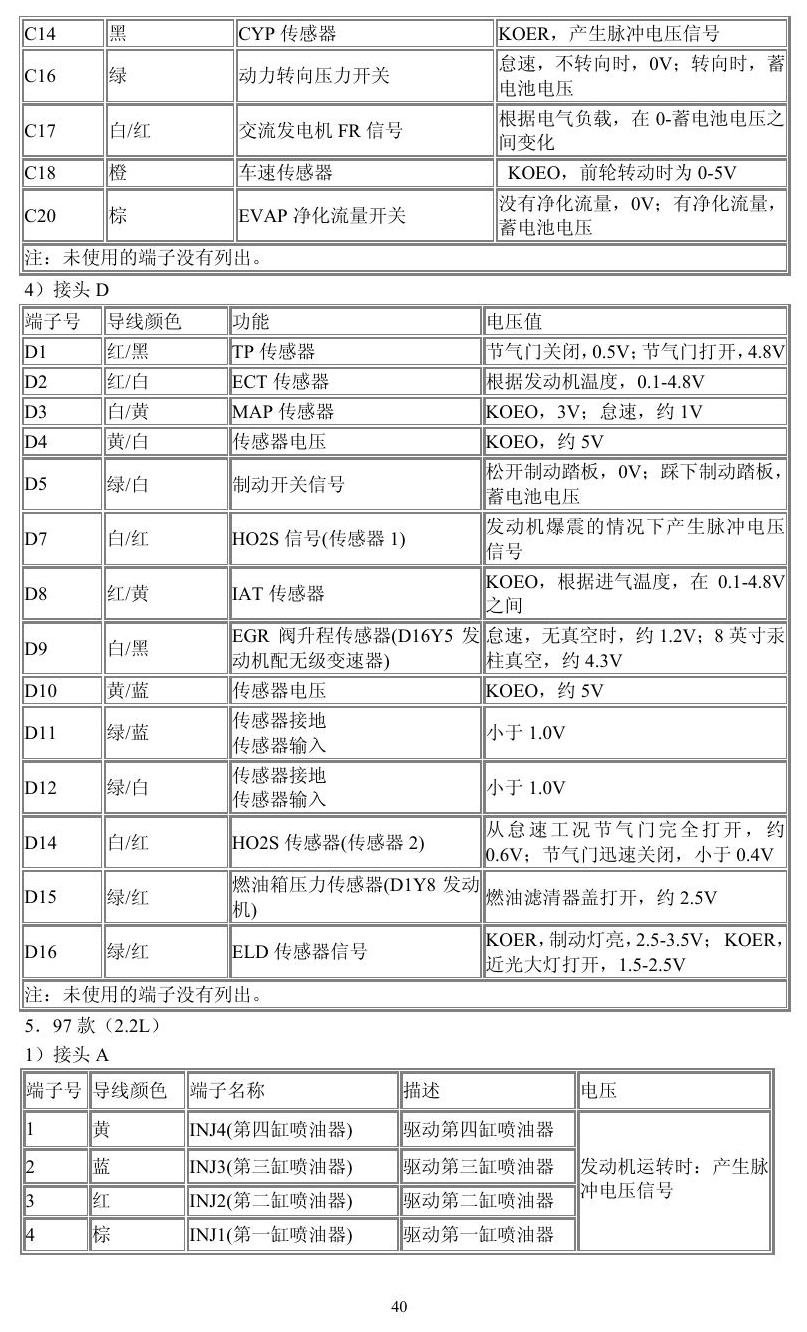

本田车系端子图 — 本田车系端子图原始资料第40页

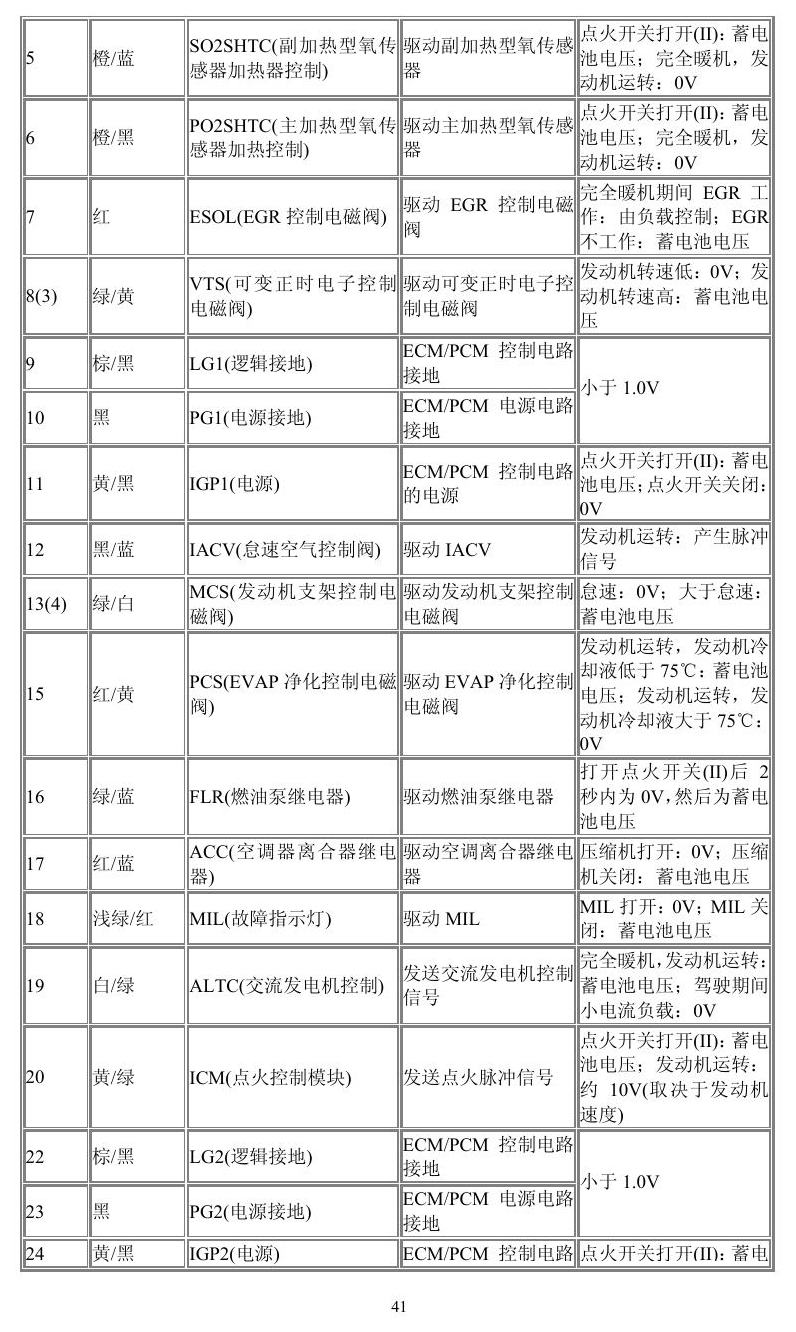

本田车系端子图 — 本田车系端子图原始资料第41页

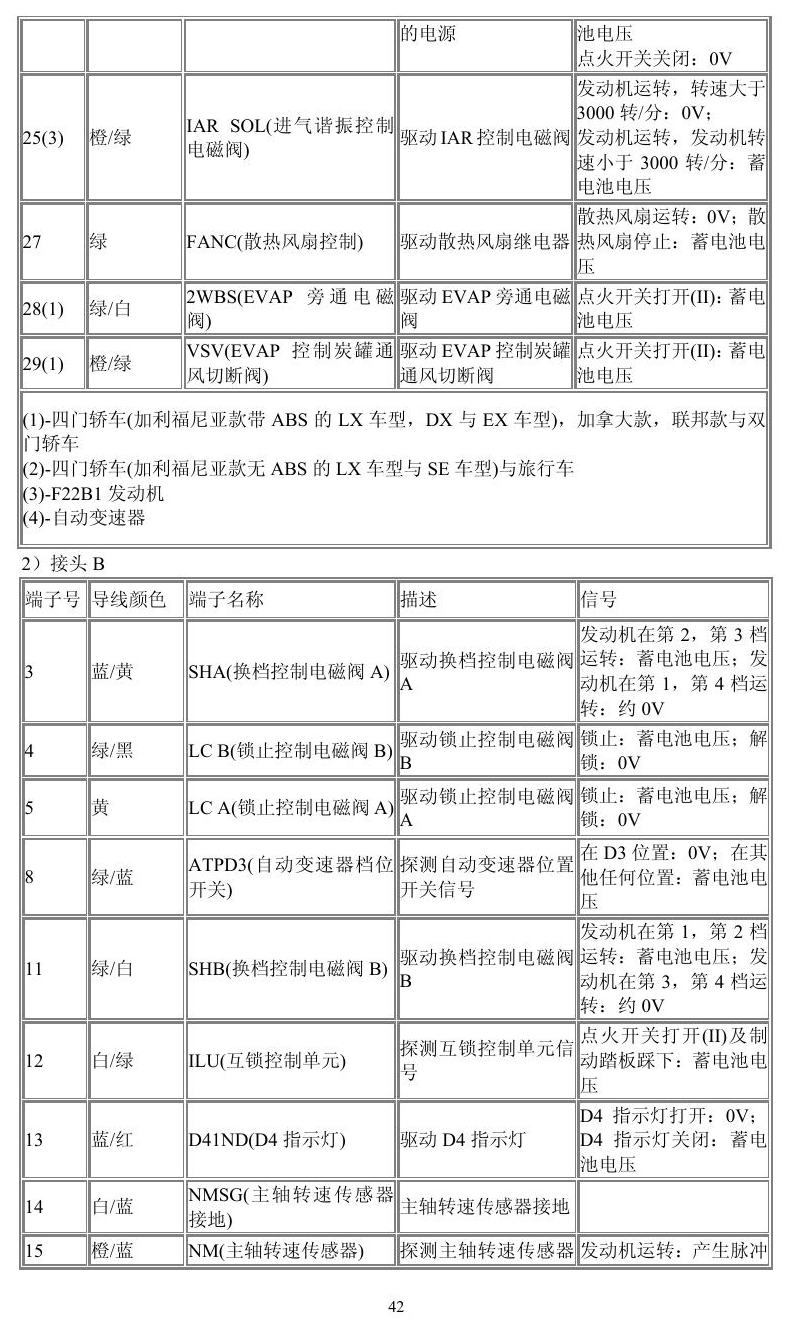

本田车系端子图 — 本田车系端子图原始资料第42页

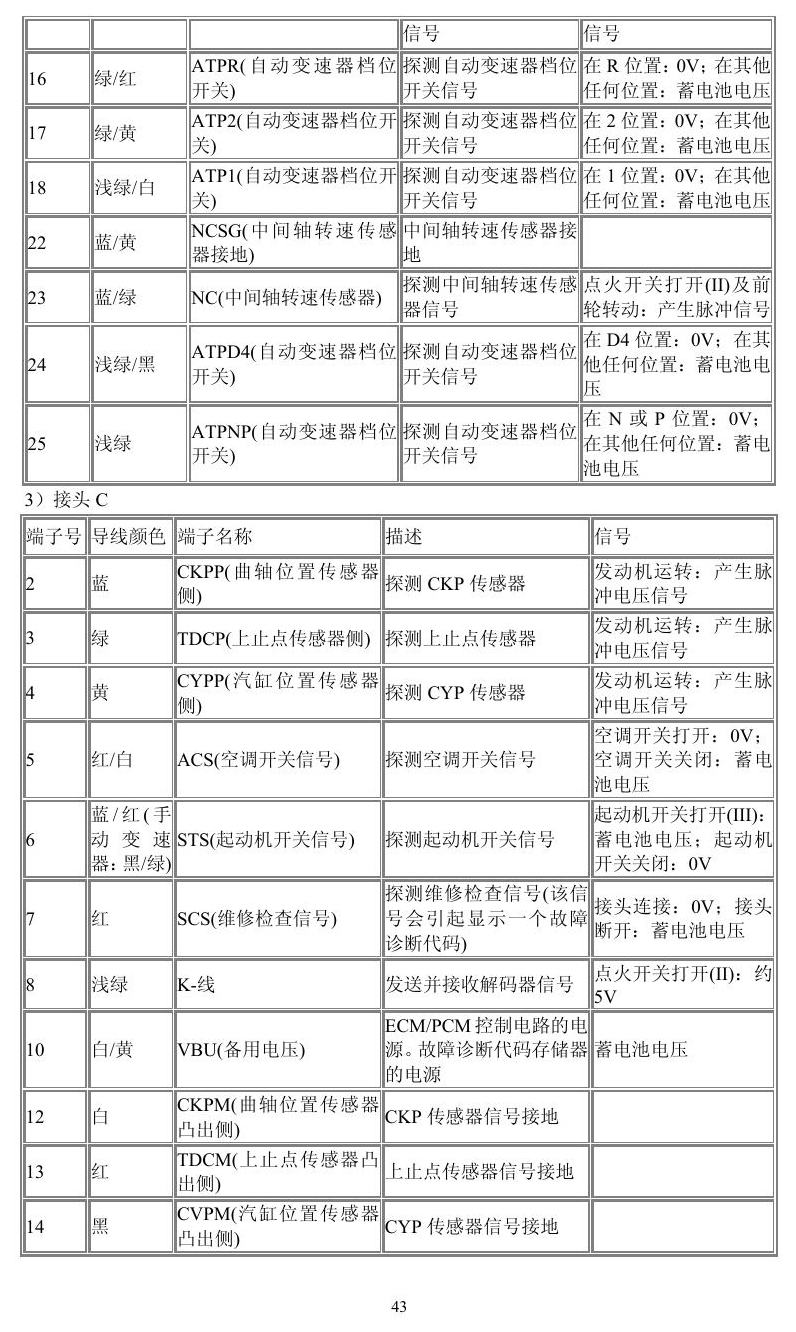

本田车系端子图 — 本田车系端子图原始资料第43页

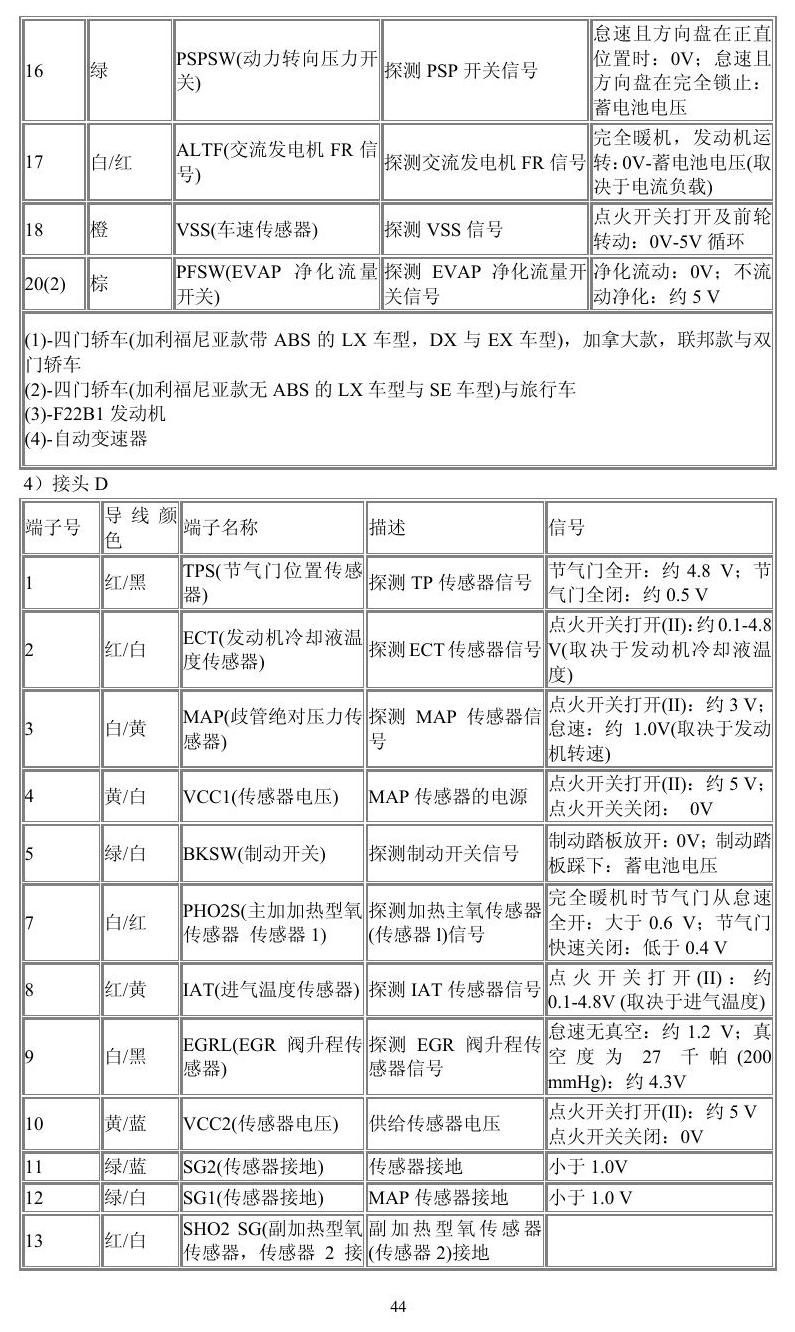

本田车系端子图 — 本田车系端子图原始资料第44页

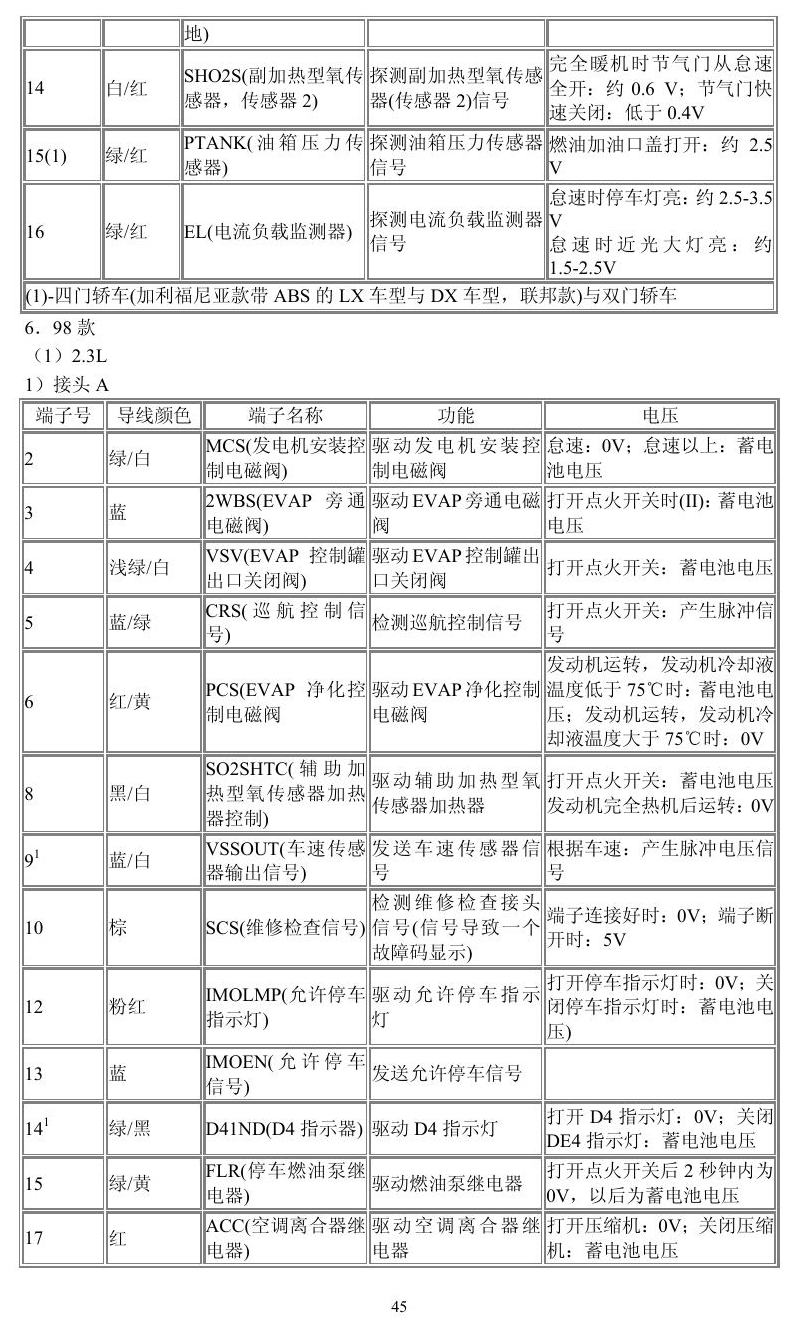

本田车系端子图 — 本田车系端子图原始资料第45页

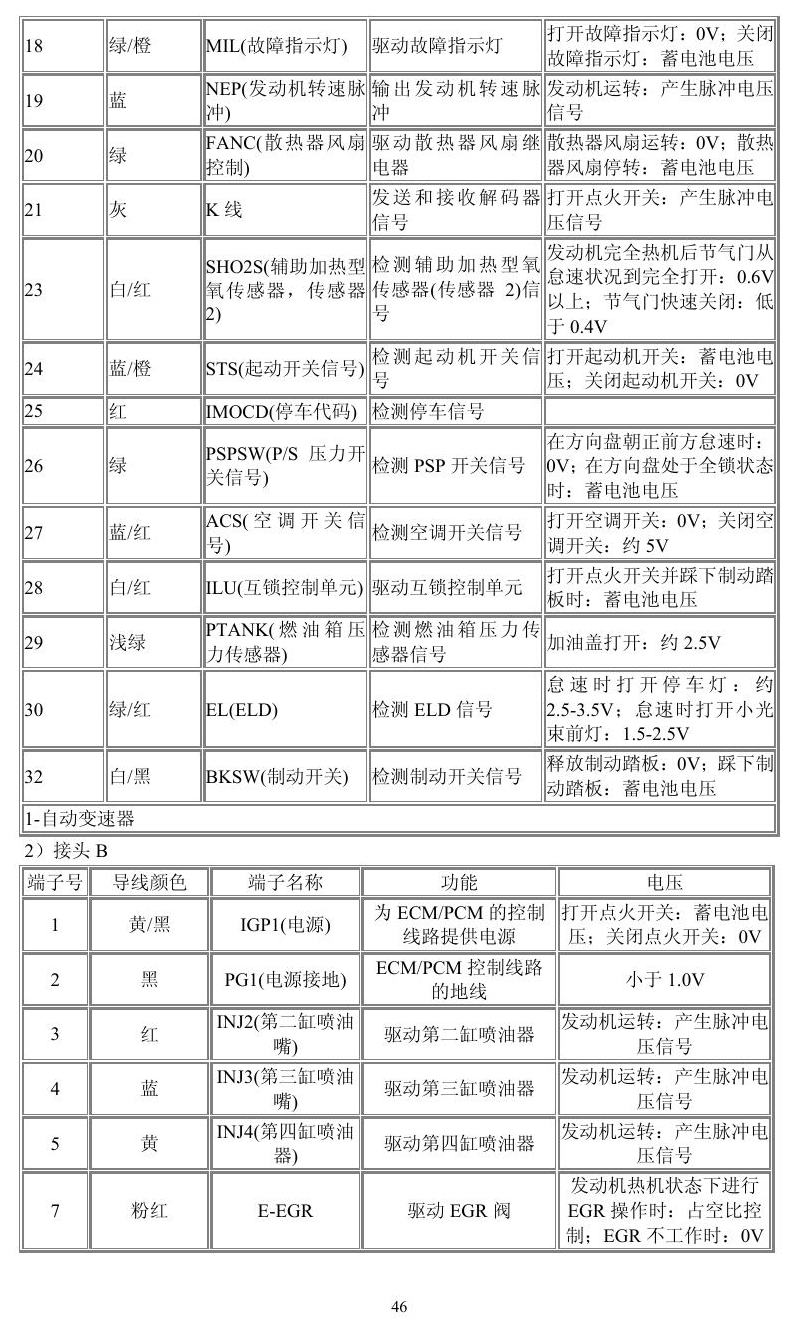

本田车系端子图 — 本田车系端子图原始资料第46页

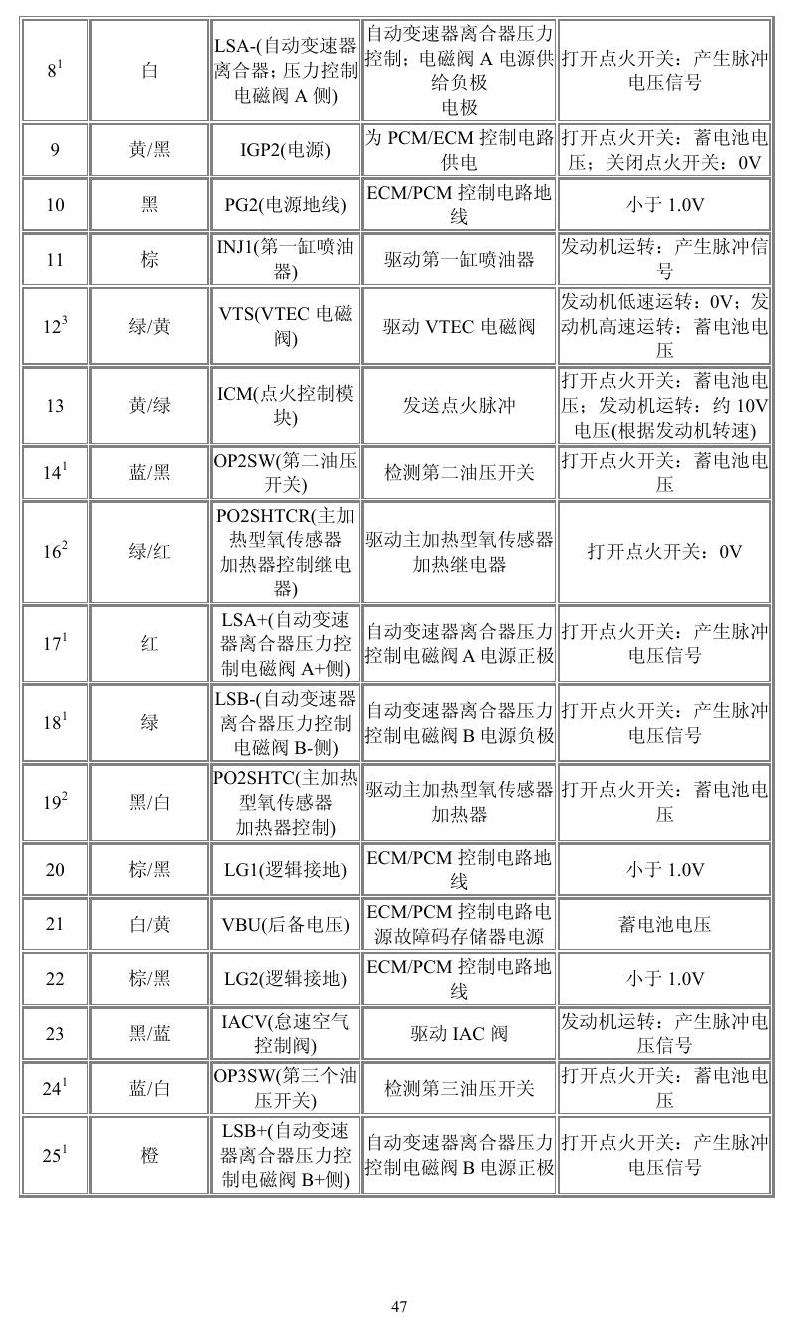

本田车系端子图 — 本田车系端子图原始资料第47页

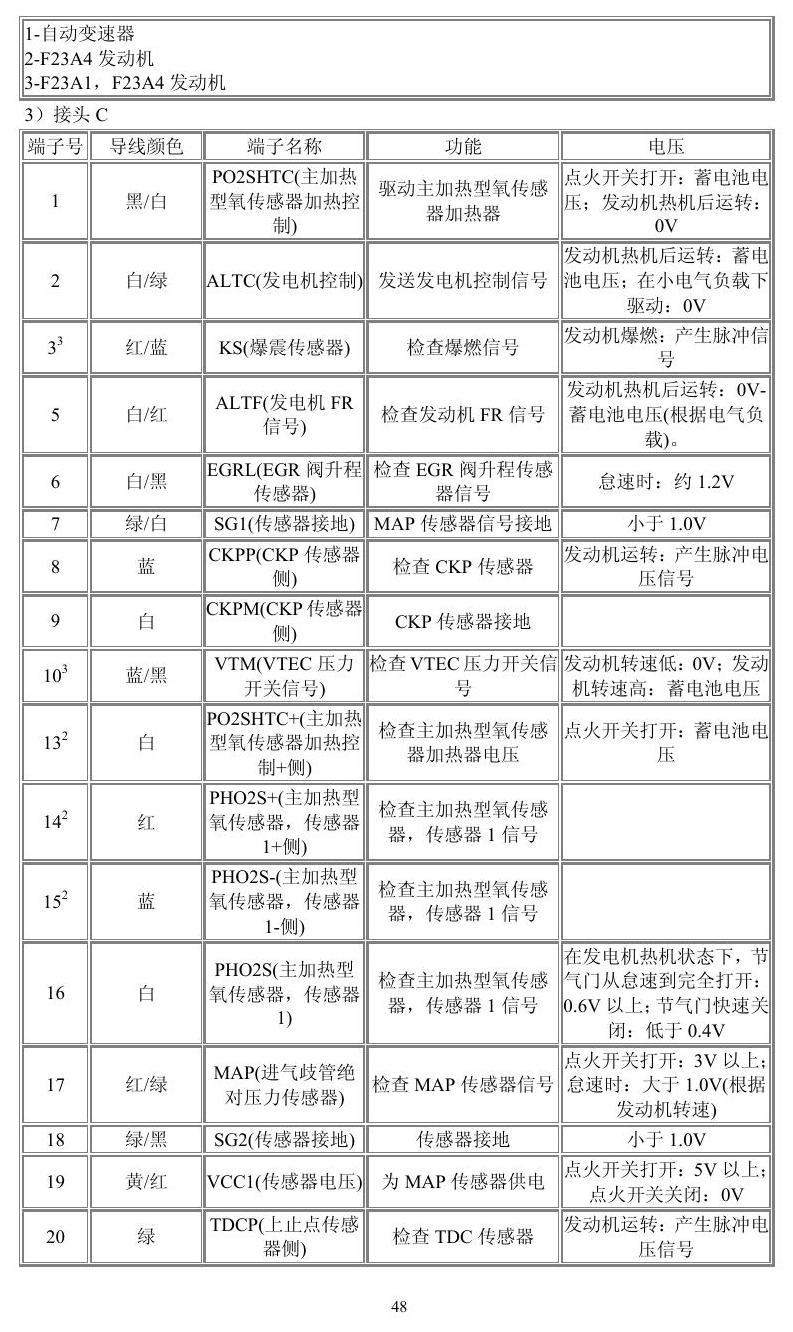

本田车系端子图 — 本田车系端子图原始资料第48页

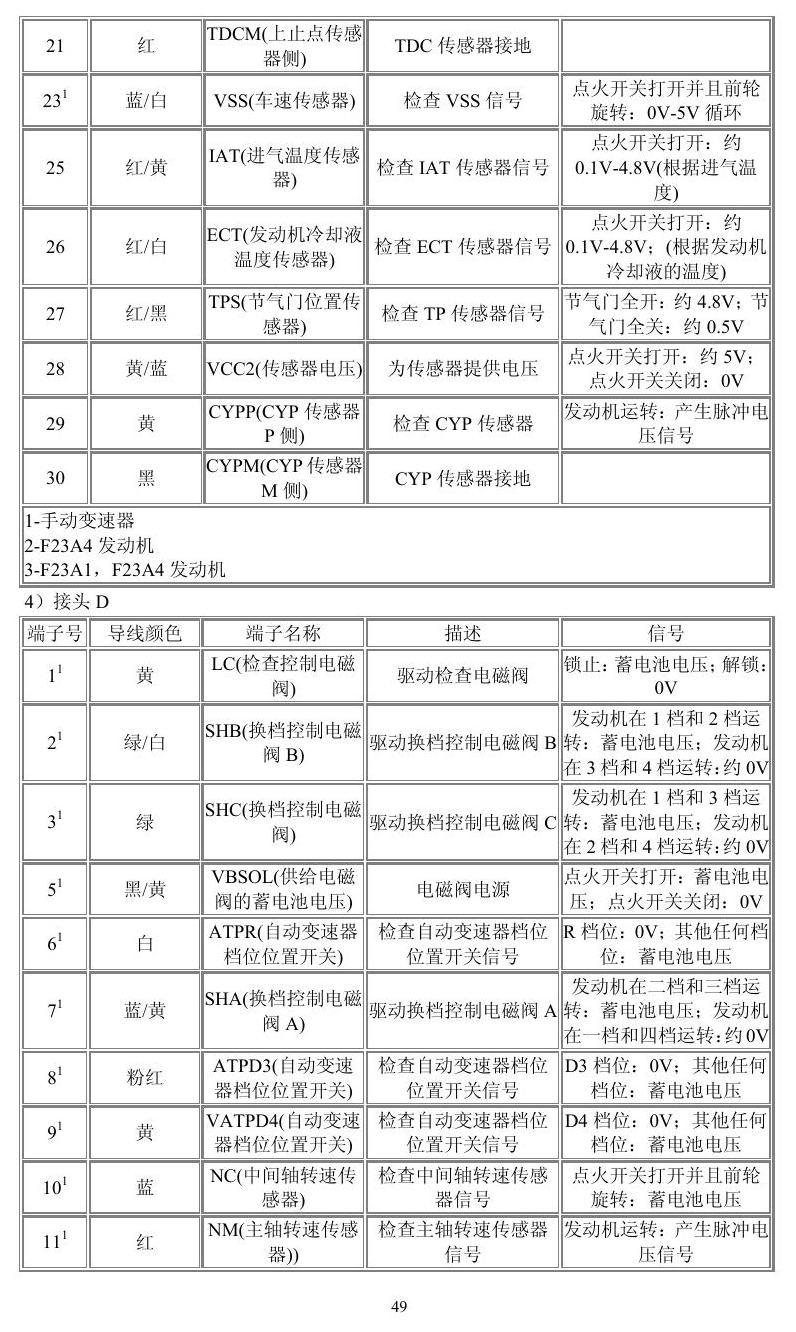

本田车系端子图 — 本田车系端子图原始资料第49页

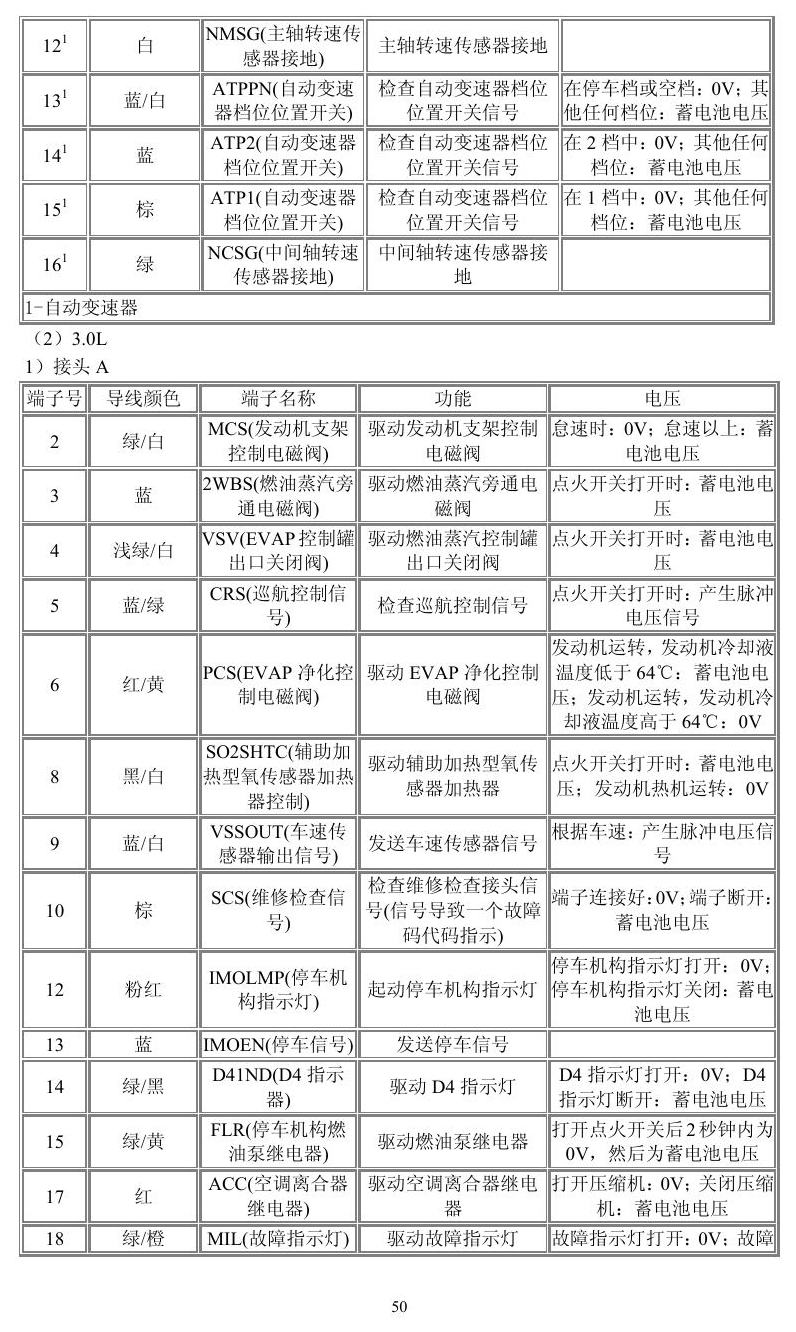

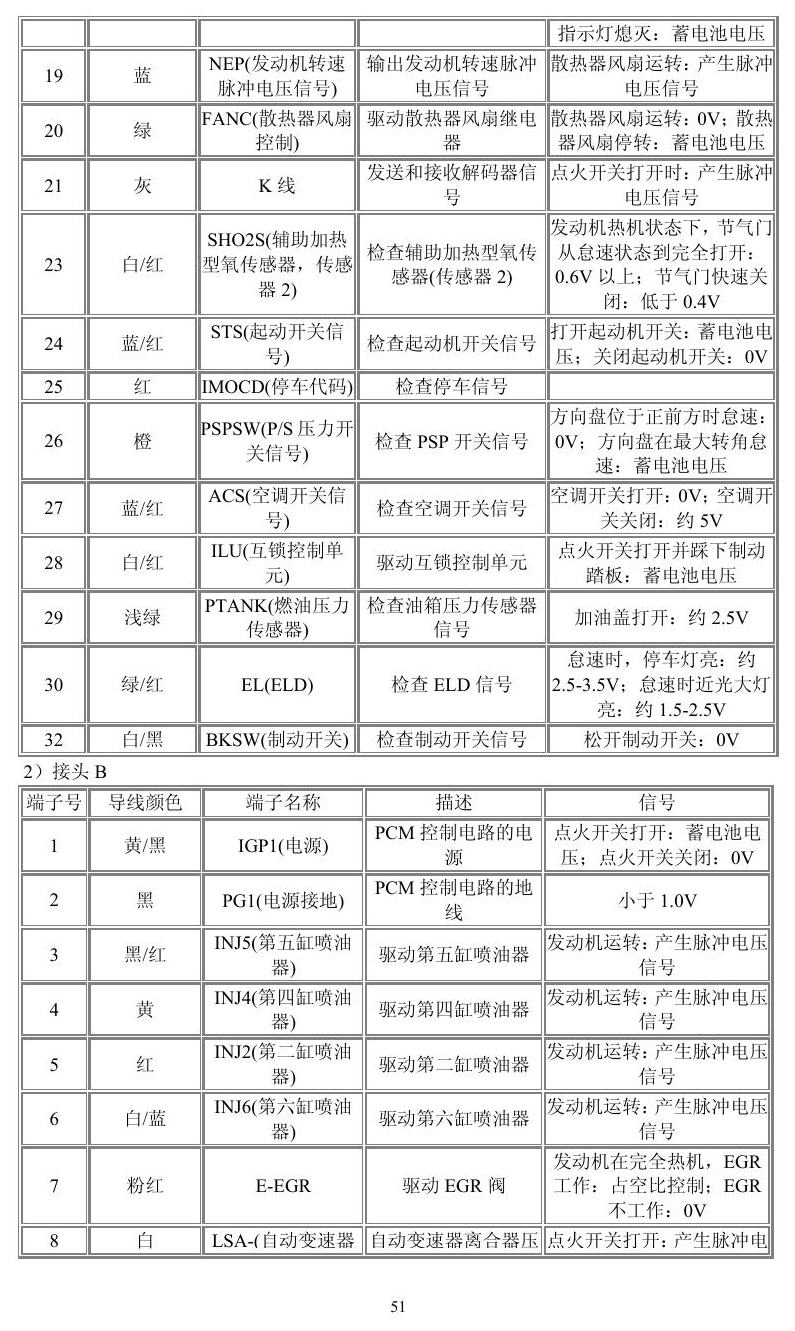

本田车系端子图 — 本田车系端子图原始资料第50页

本田车系端子图 — 本田车系端子图原始资料第51页

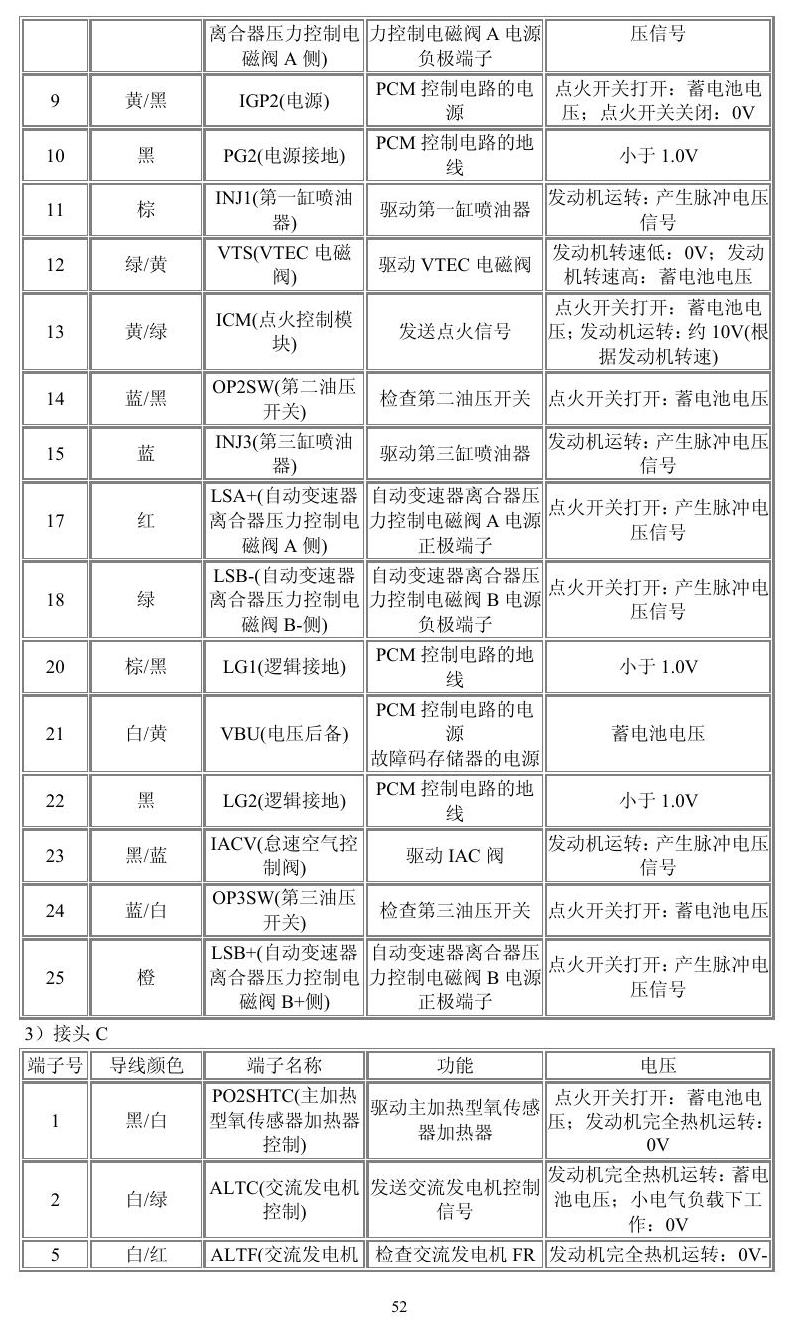

本田车系端子图 — 本田车系端子图原始资料第52页

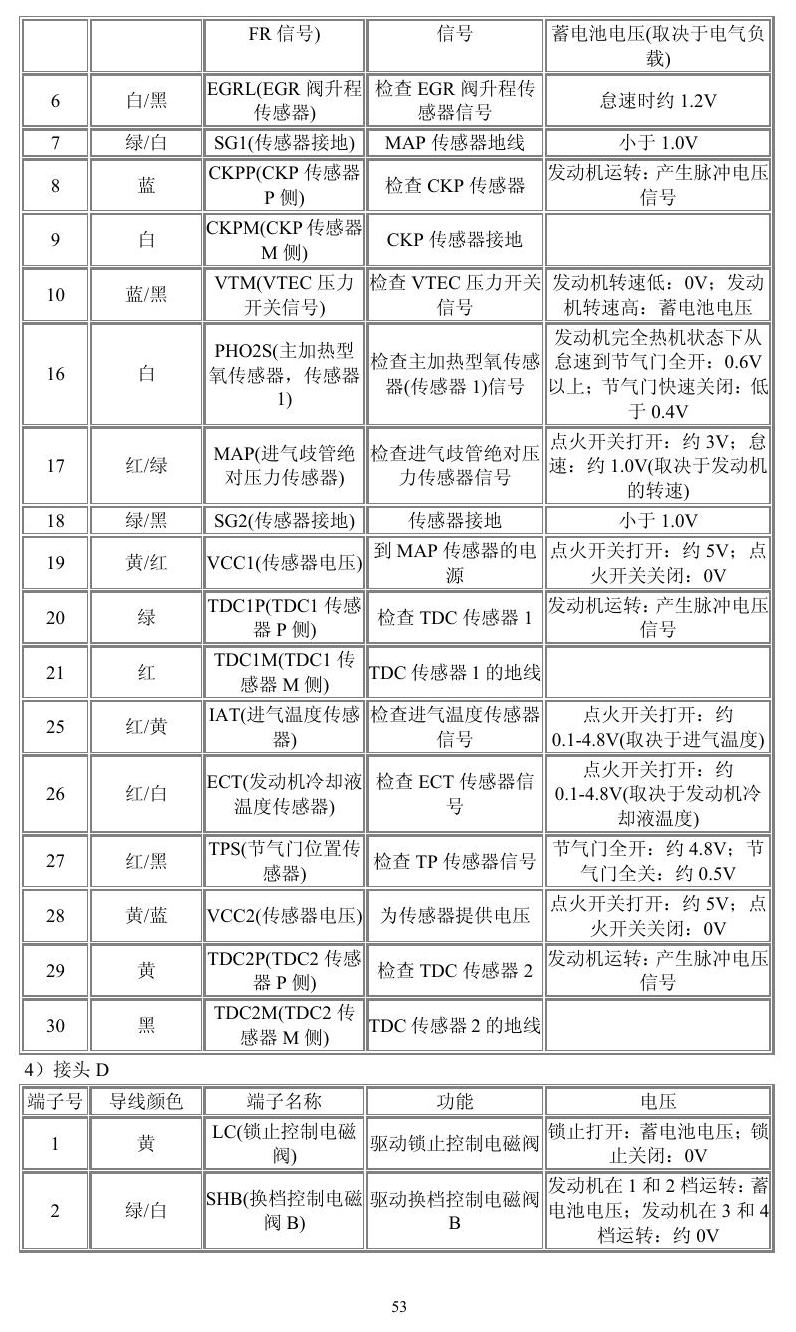

本田车系端子图 — 本田车系端子图原始资料第53页

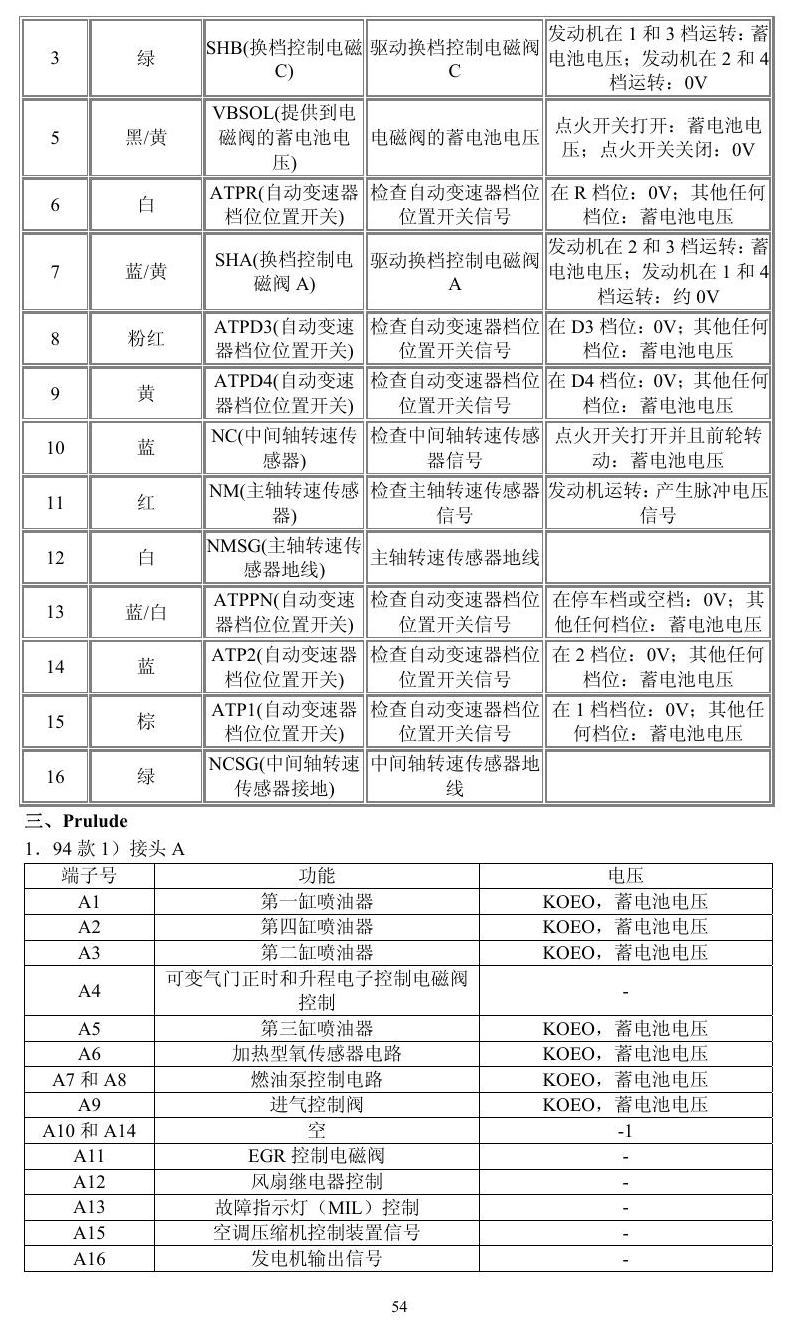

本田车系端子图 — 本田车系端子图原始资料第54页

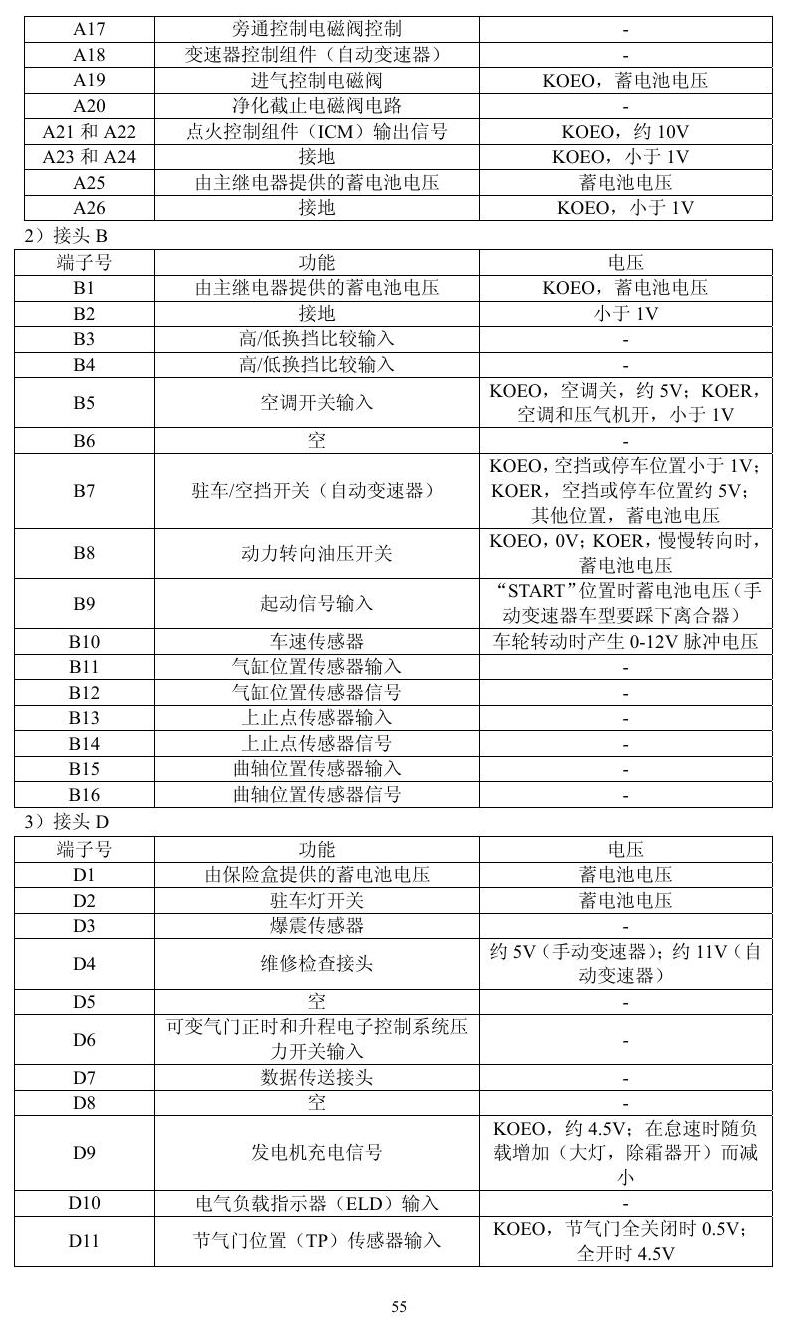

本田车系端子图 — 本田车系端子图原始资料第55页

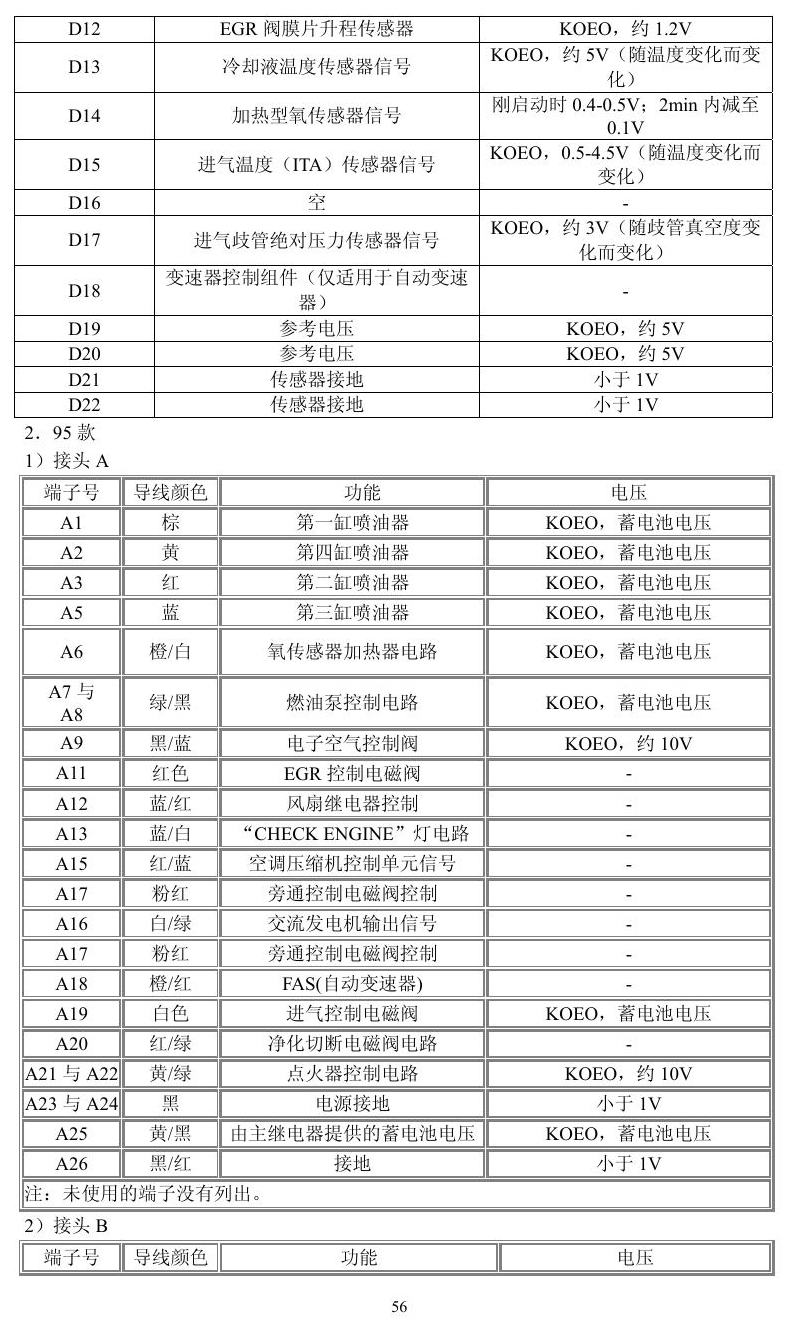

本田车系端子图 — 本田车系端子图原始资料第56页

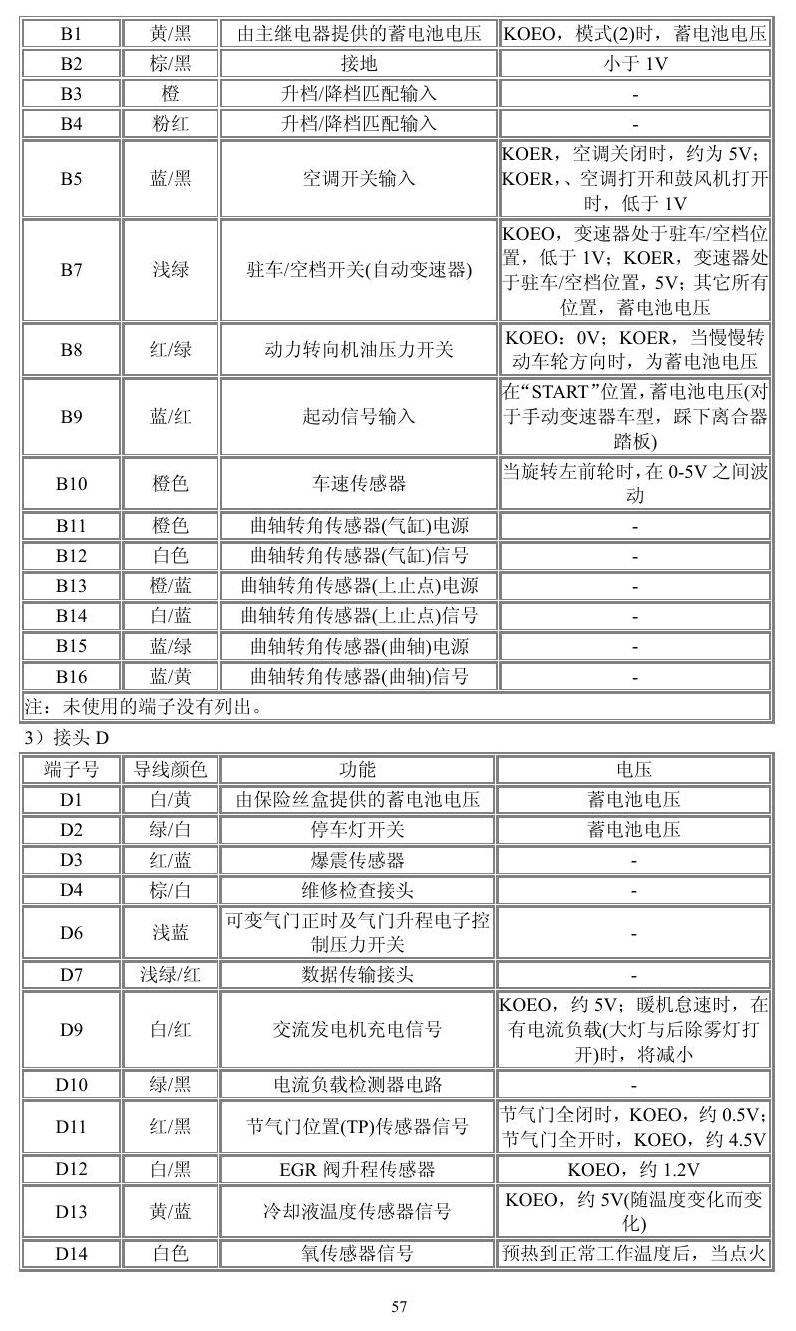

本田车系端子图 — 本田车系端子图原始资料第57页

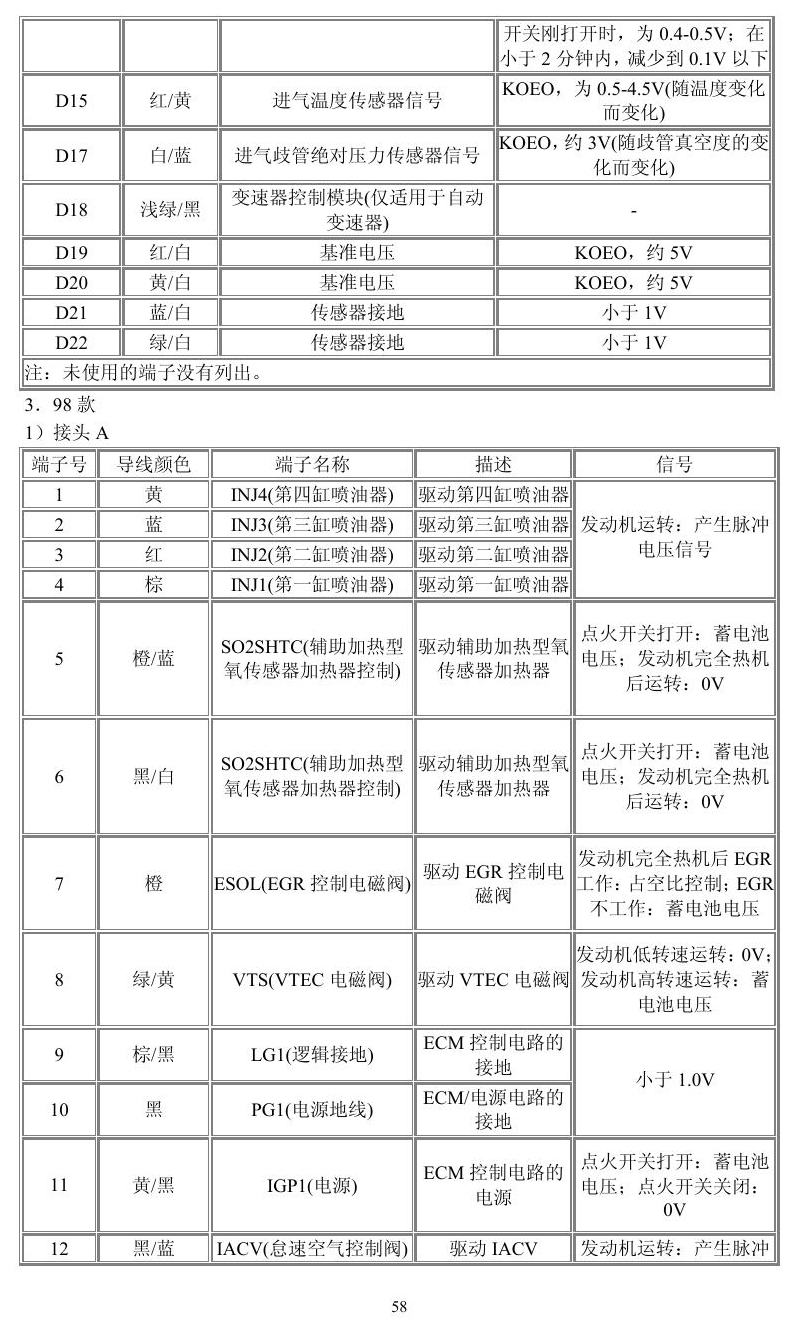

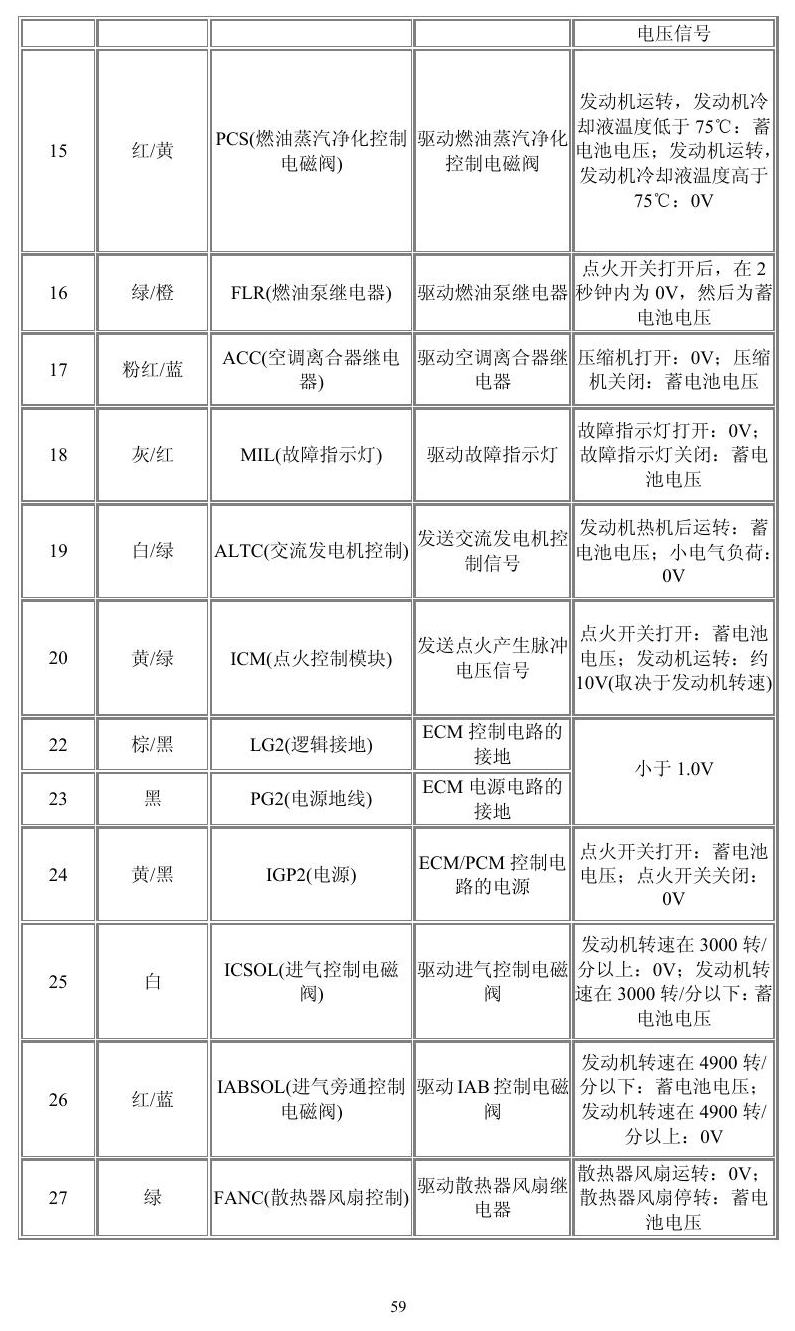

本田车系端子图 — 本田车系端子图原始资料第58页

本田车系端子图 — 本田车系端子图原始资料第59页

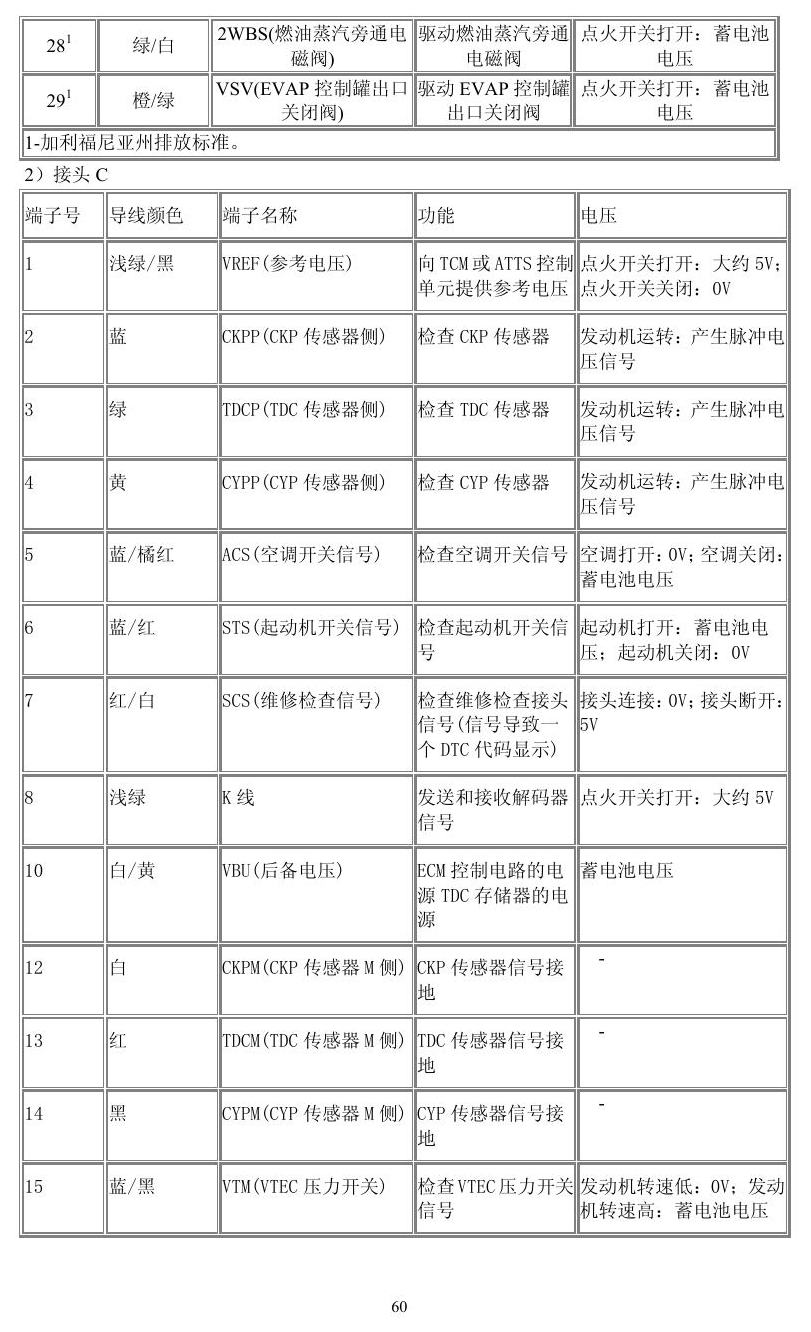

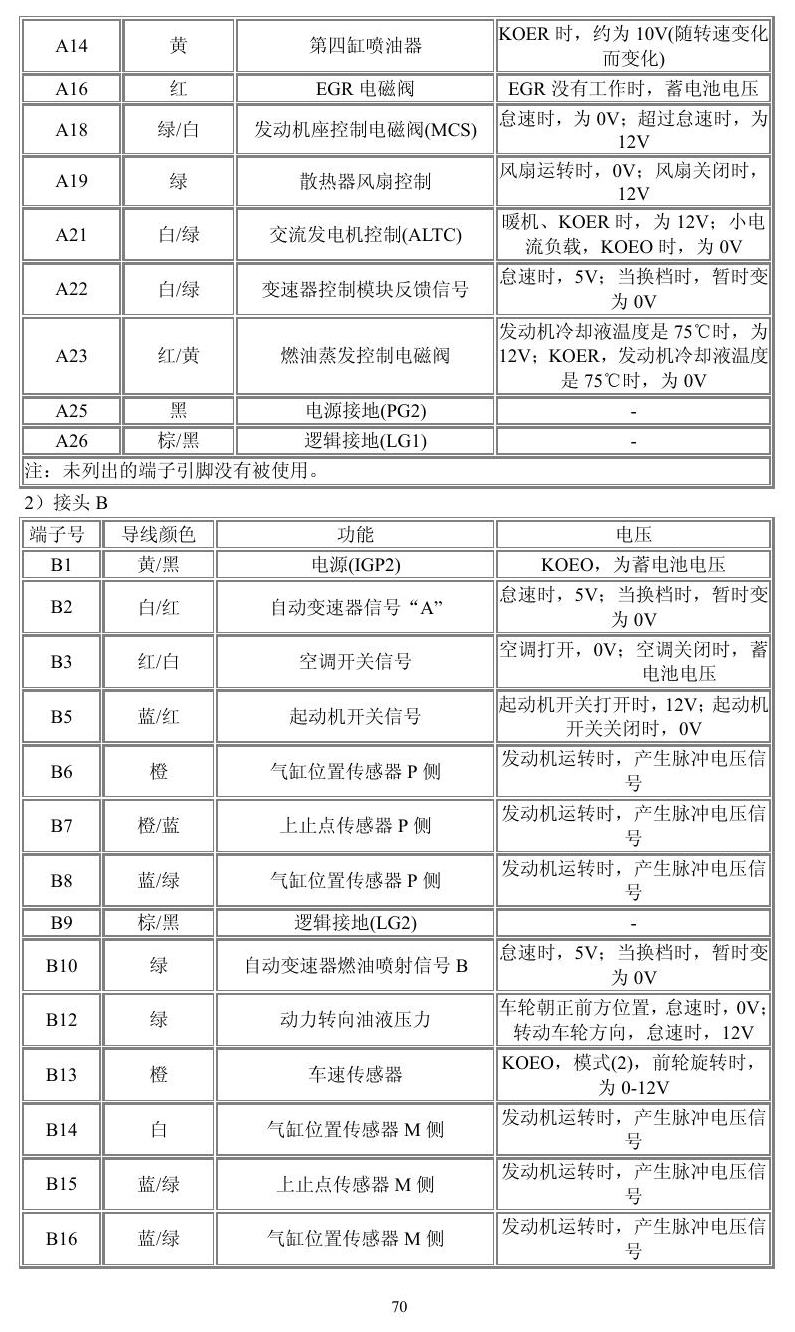

本田车系端子图 — 本田车系端子图原始资料第60页

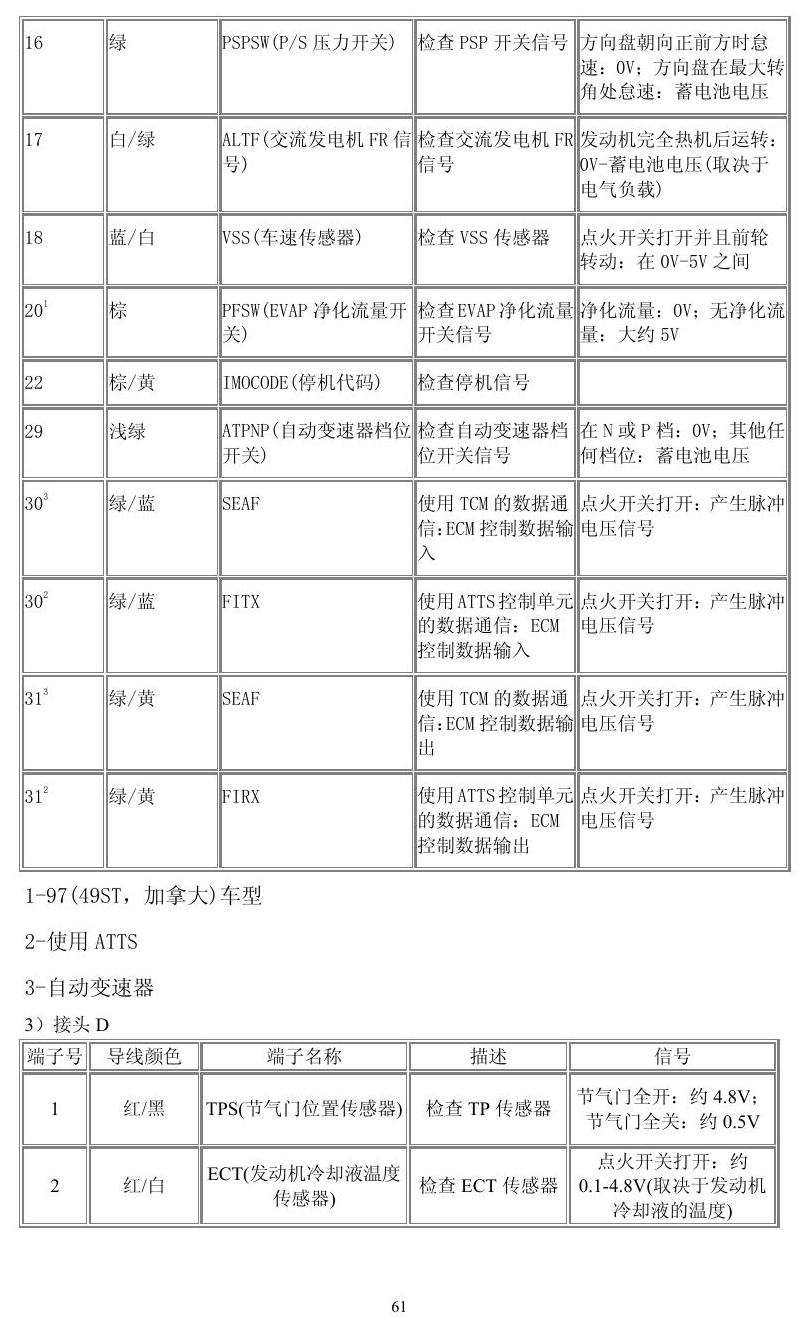

本田车系端子图 — 本田车系端子图原始资料第61页

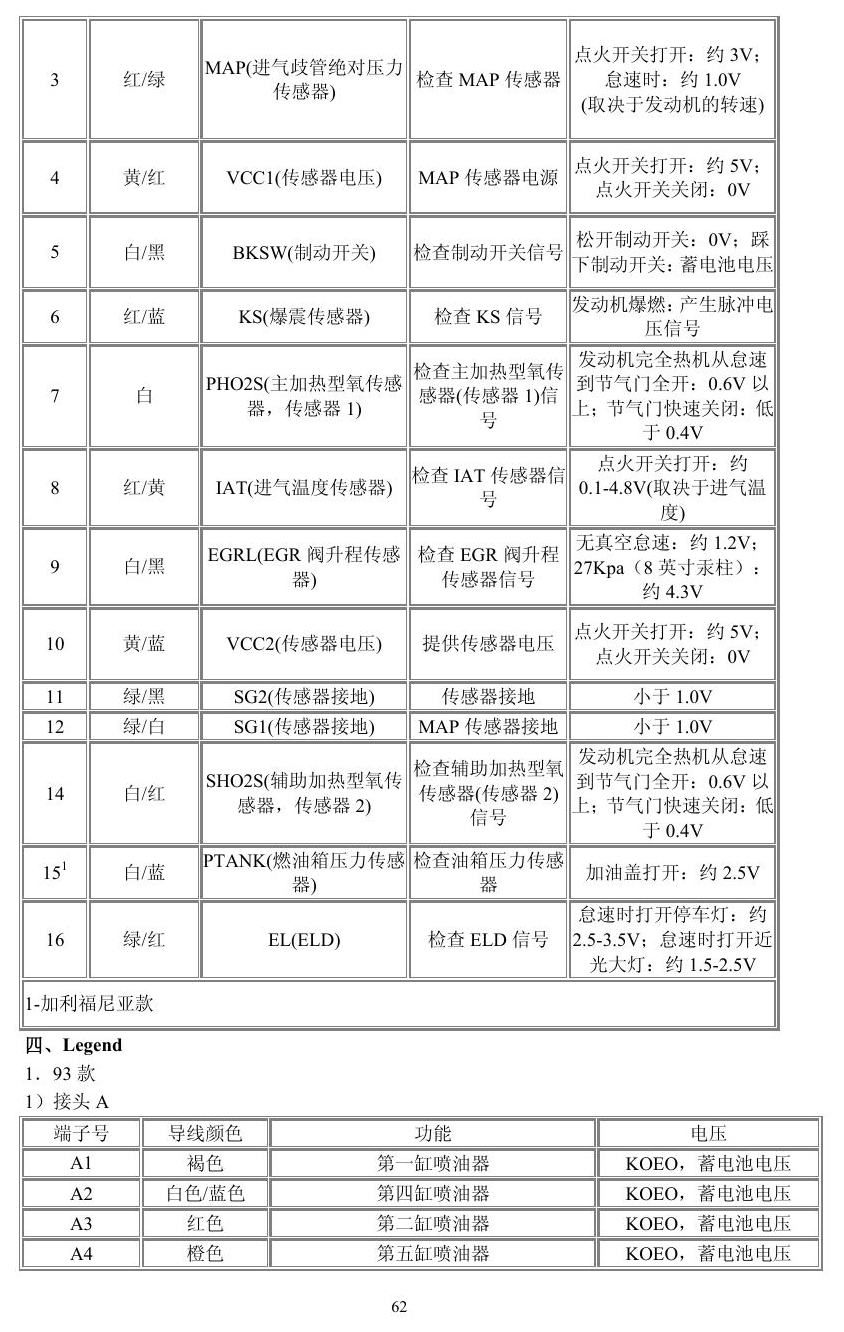

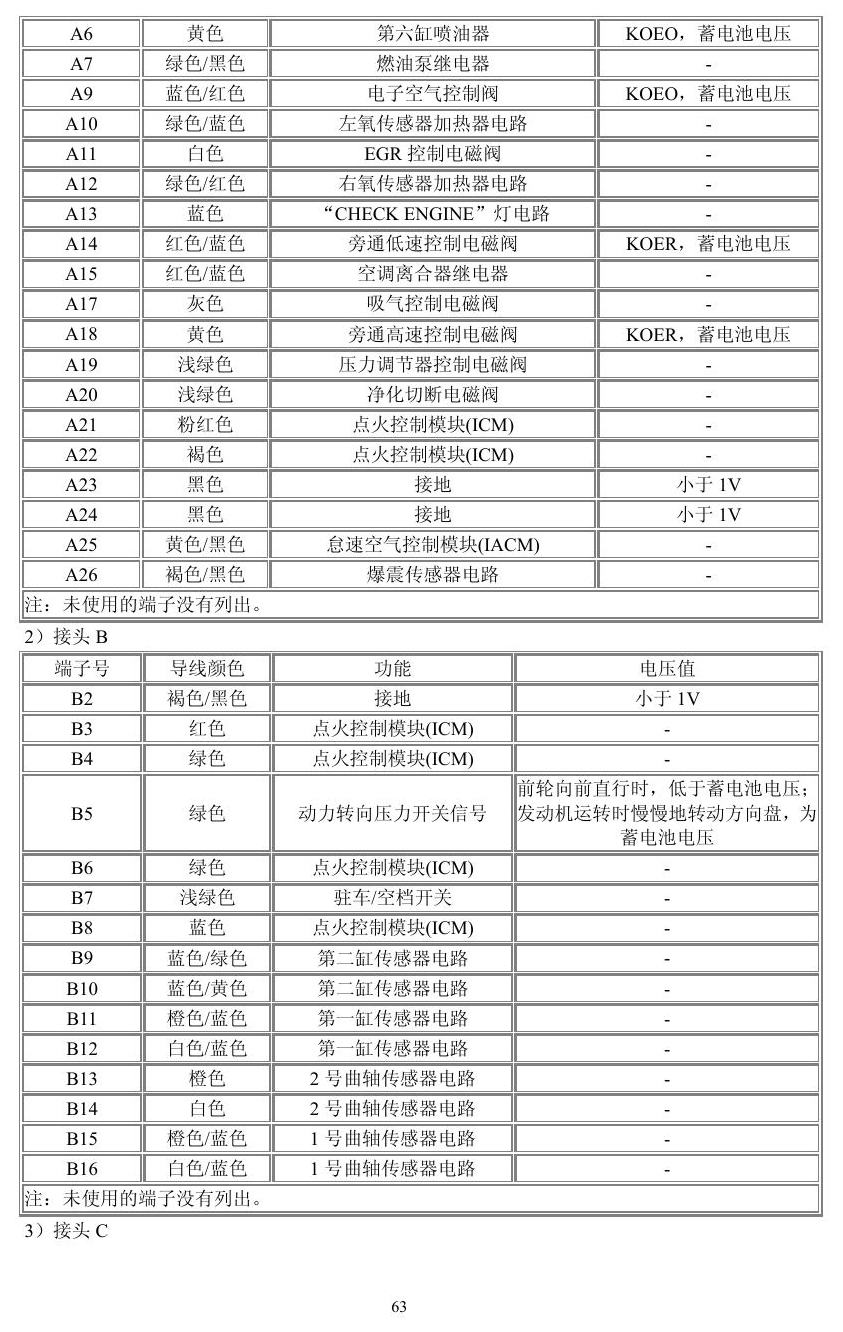

本田车系端子图 — 本田车系端子图原始资料第62页

本田车系端子图 — 本田车系端子图原始资料第63页

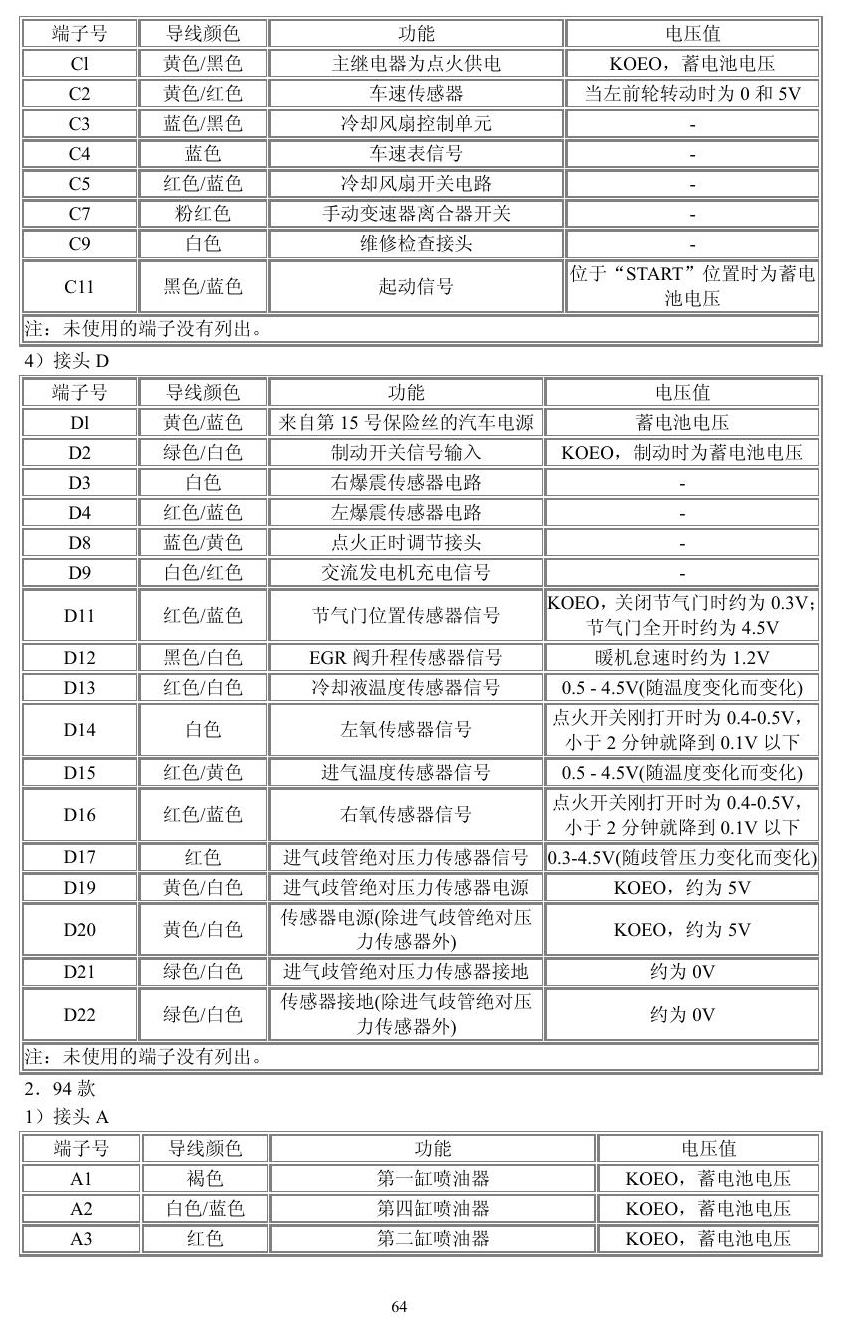

本田车系端子图 — 本田车系端子图原始资料第64页

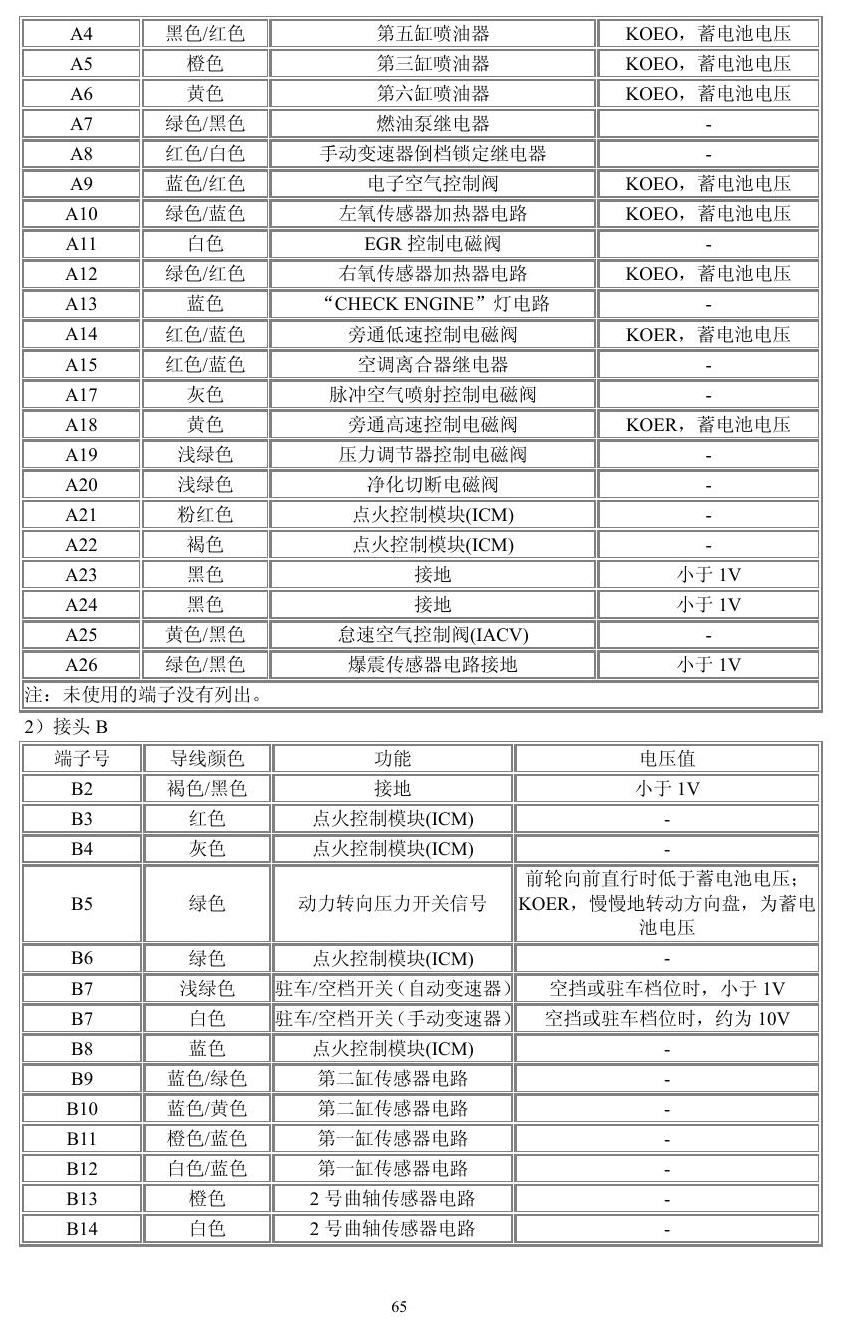

本田车系端子图 — 本田车系端子图原始资料第65页

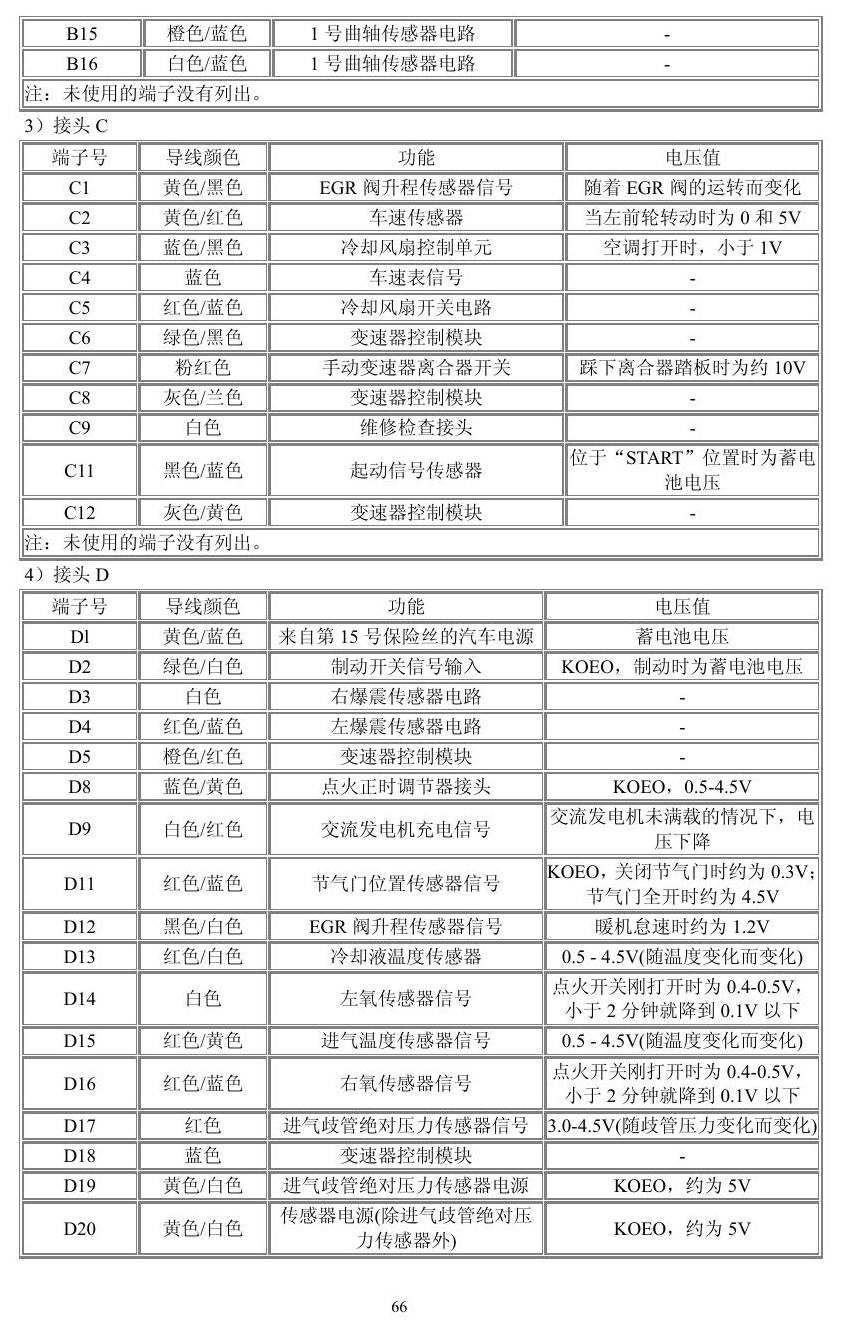

本田车系端子图 — 本田车系端子图原始资料第66页

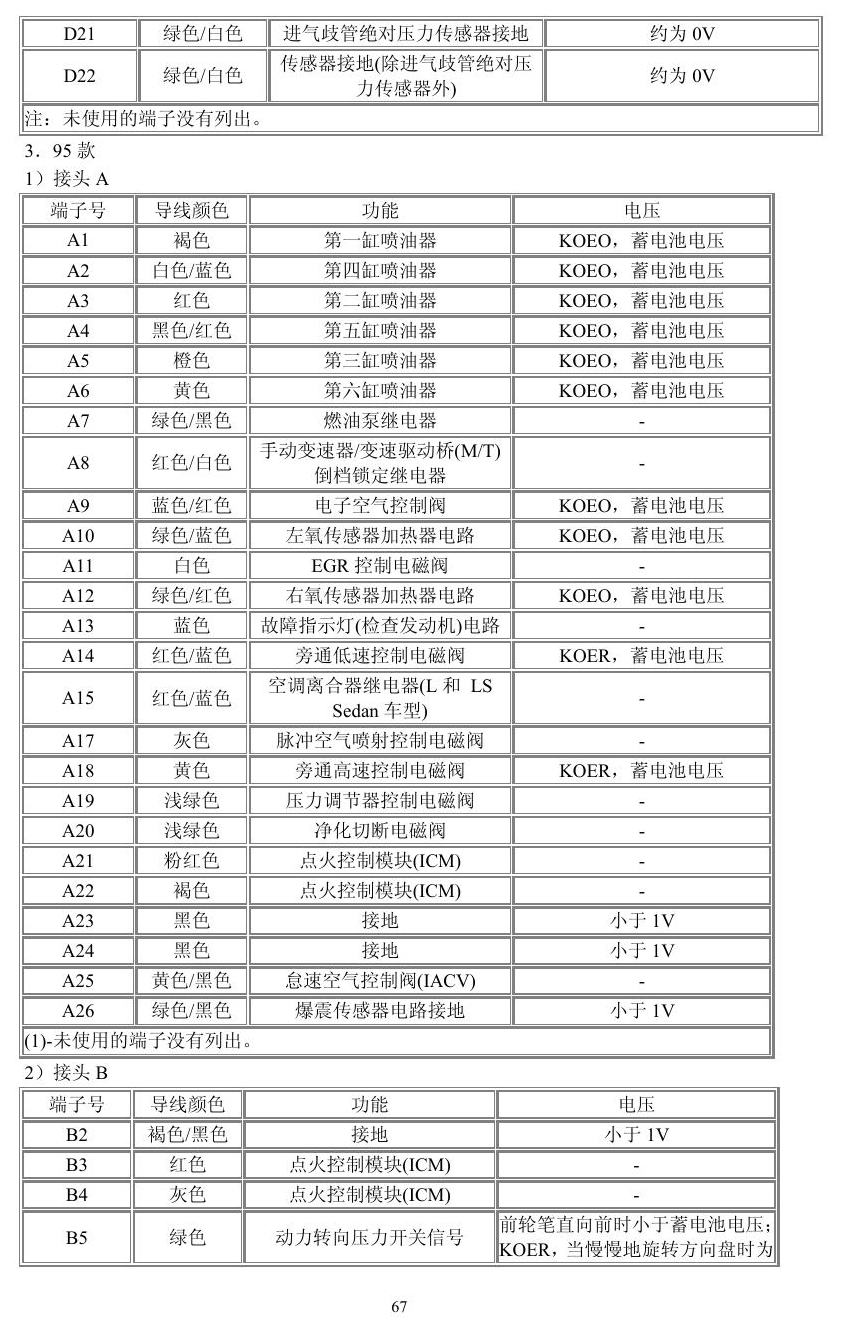

本田车系端子图 — 本田车系端子图原始资料第67页

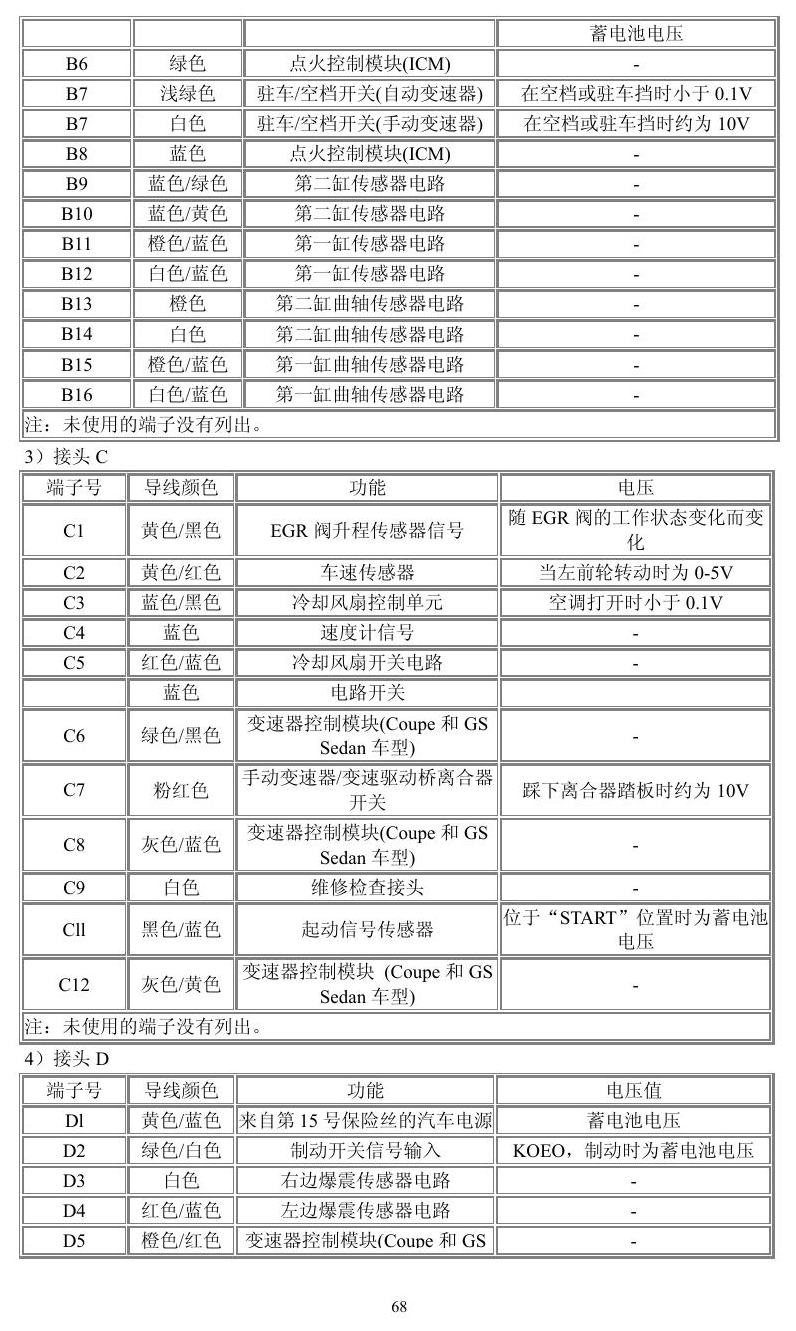

本田车系端子图 — 本田车系端子图原始资料第68页

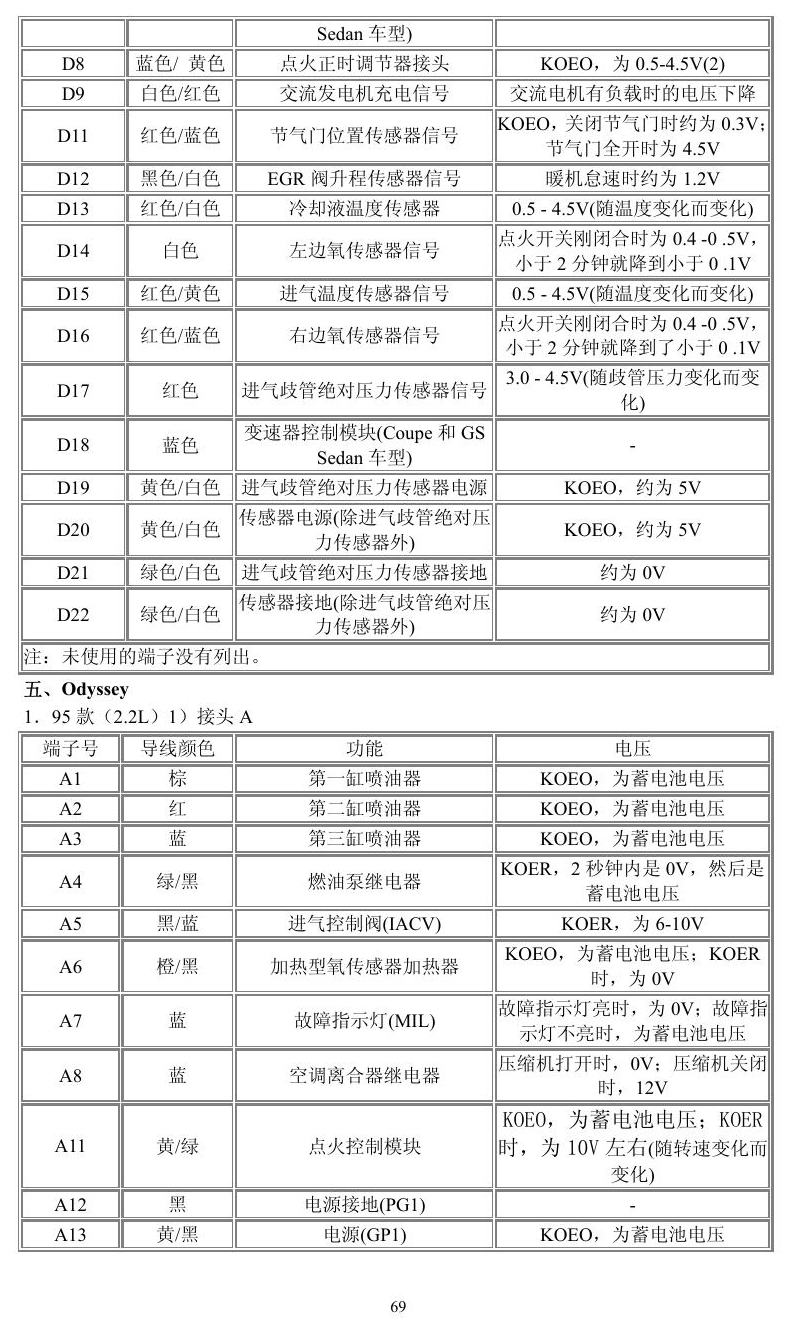

本田车系端子图 — 本田车系端子图原始资料第69页

本田车系端子图 — 本田车系端子图原始资料第70页

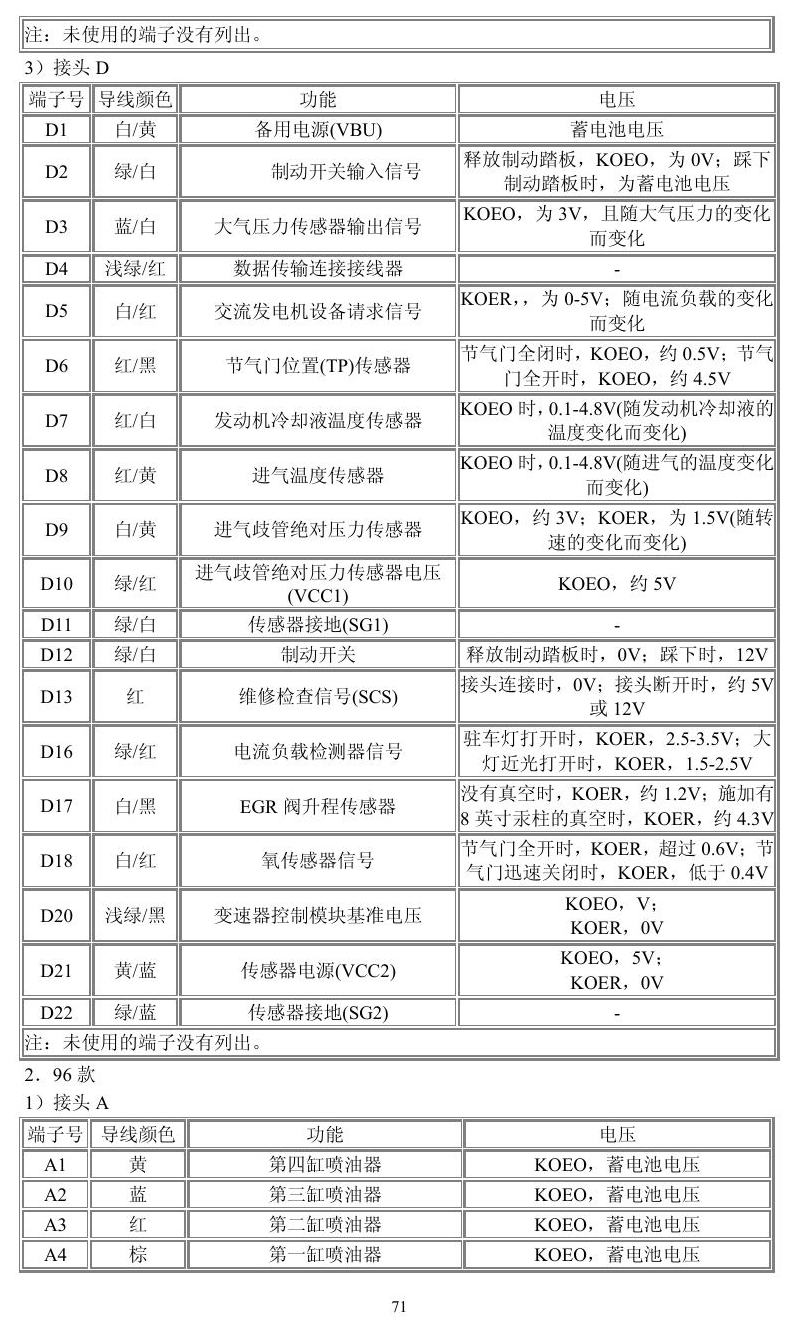

本田车系端子图 — 本田车系端子图原始资料第71页

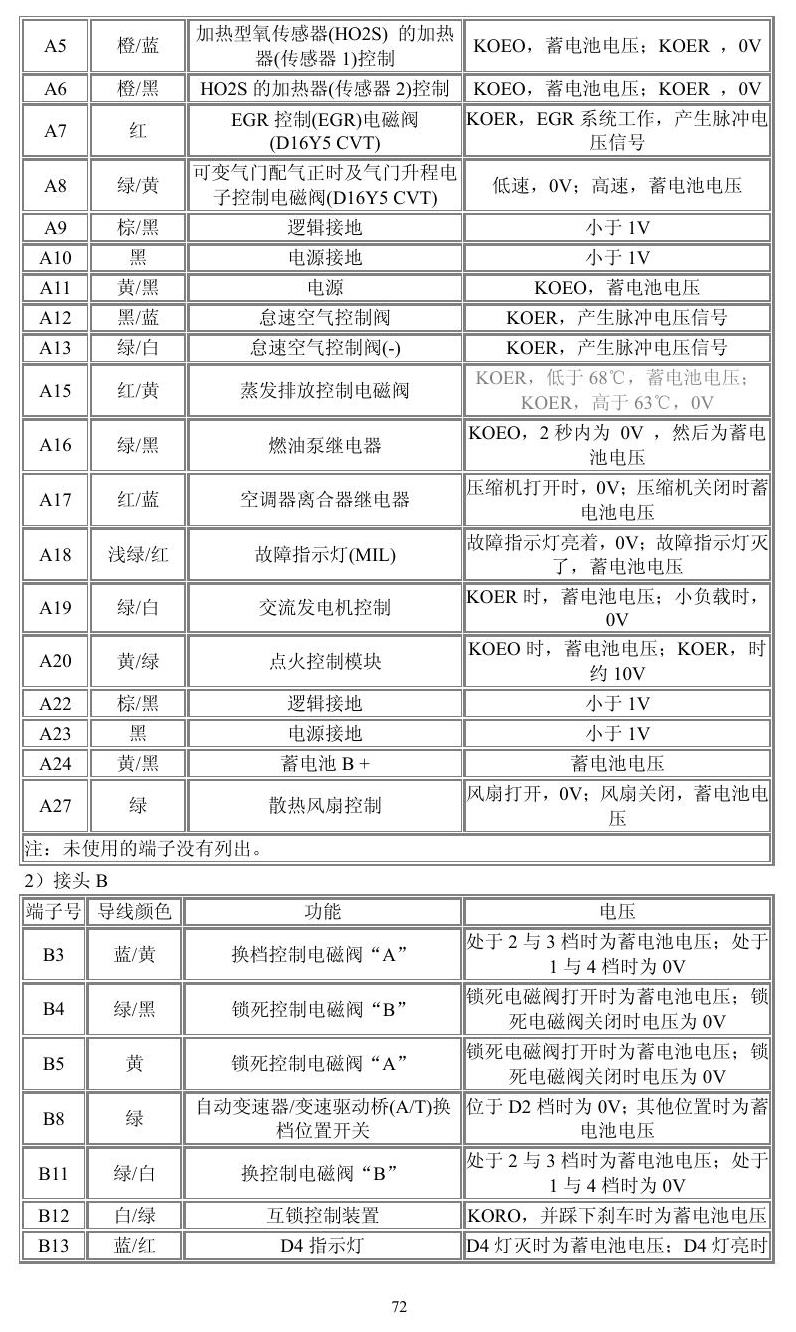

本田车系端子图 — 本田车系端子图原始资料第72页

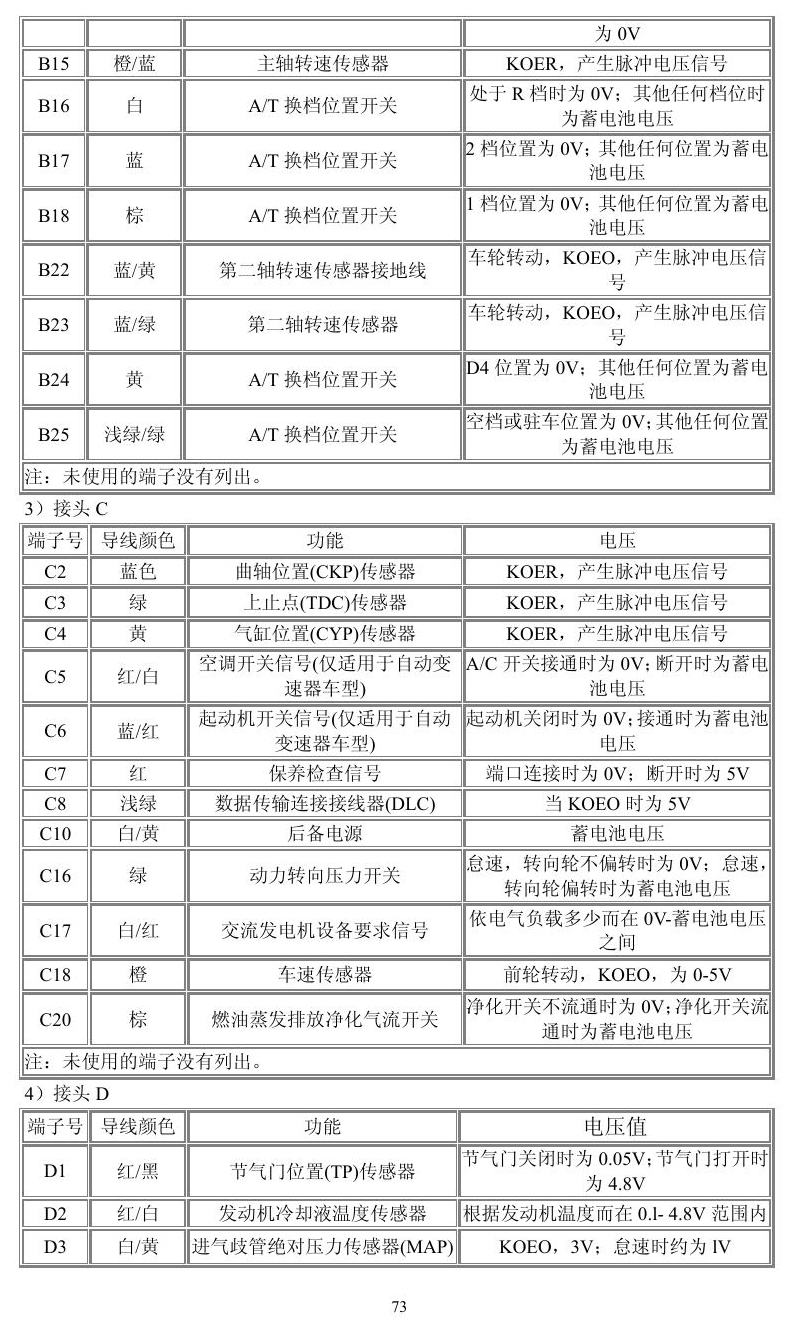

本田车系端子图 — 本田车系端子图原始资料第73页

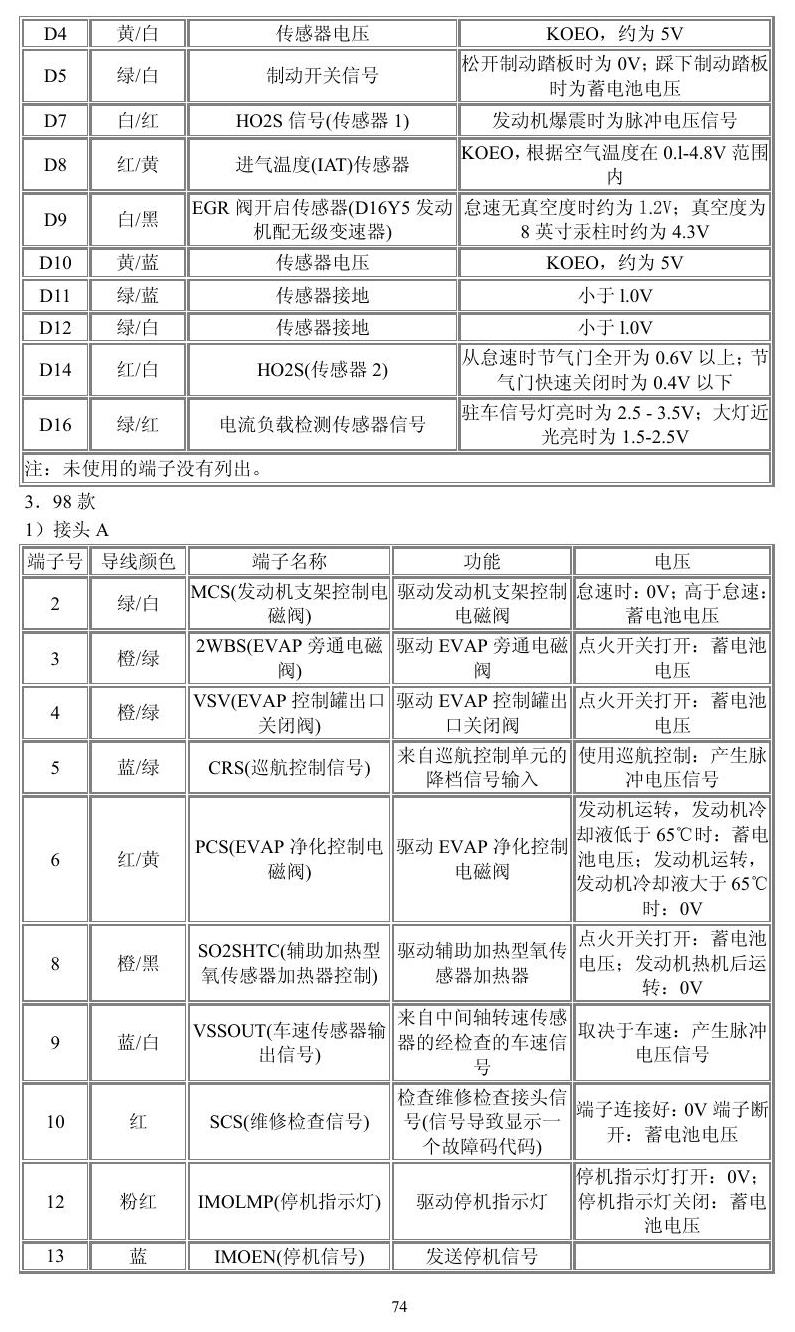

本田车系端子图 — 本田车系端子图原始资料第74页

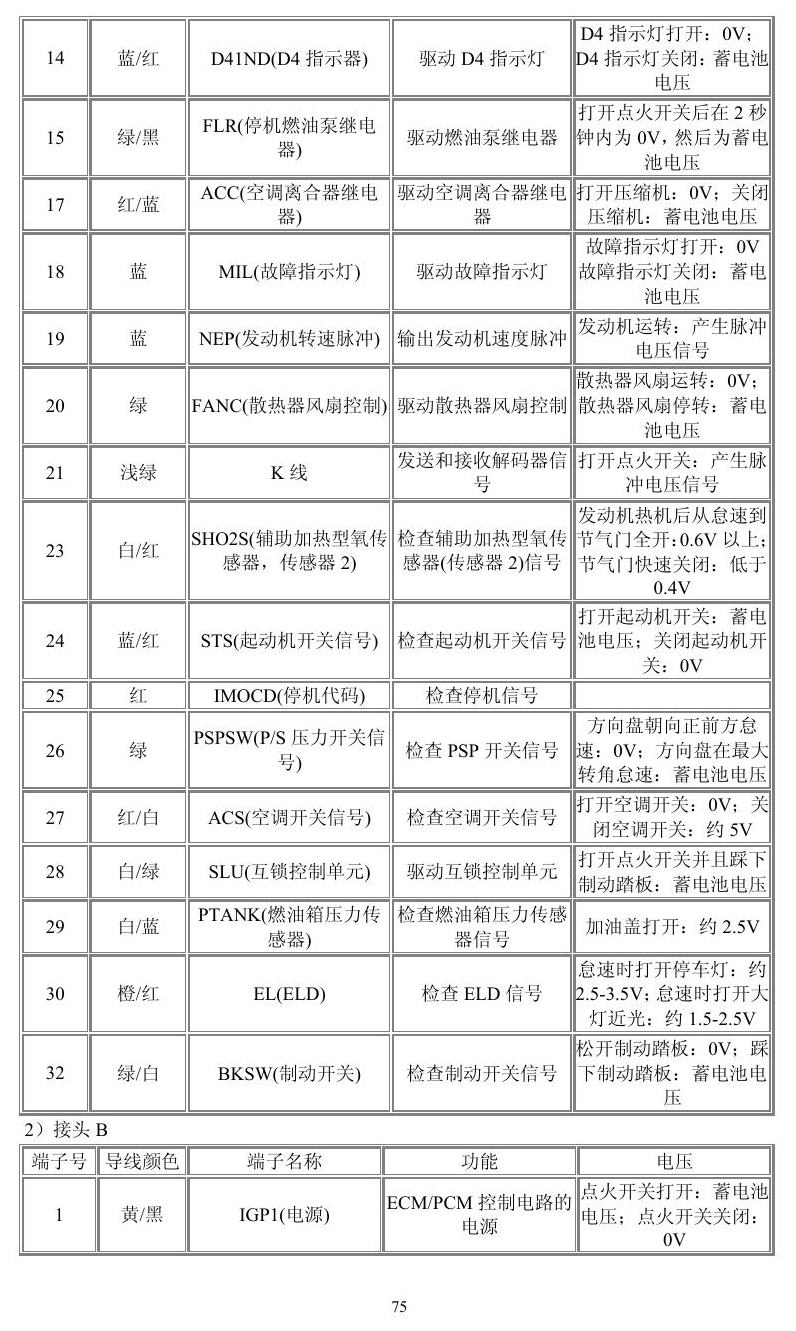

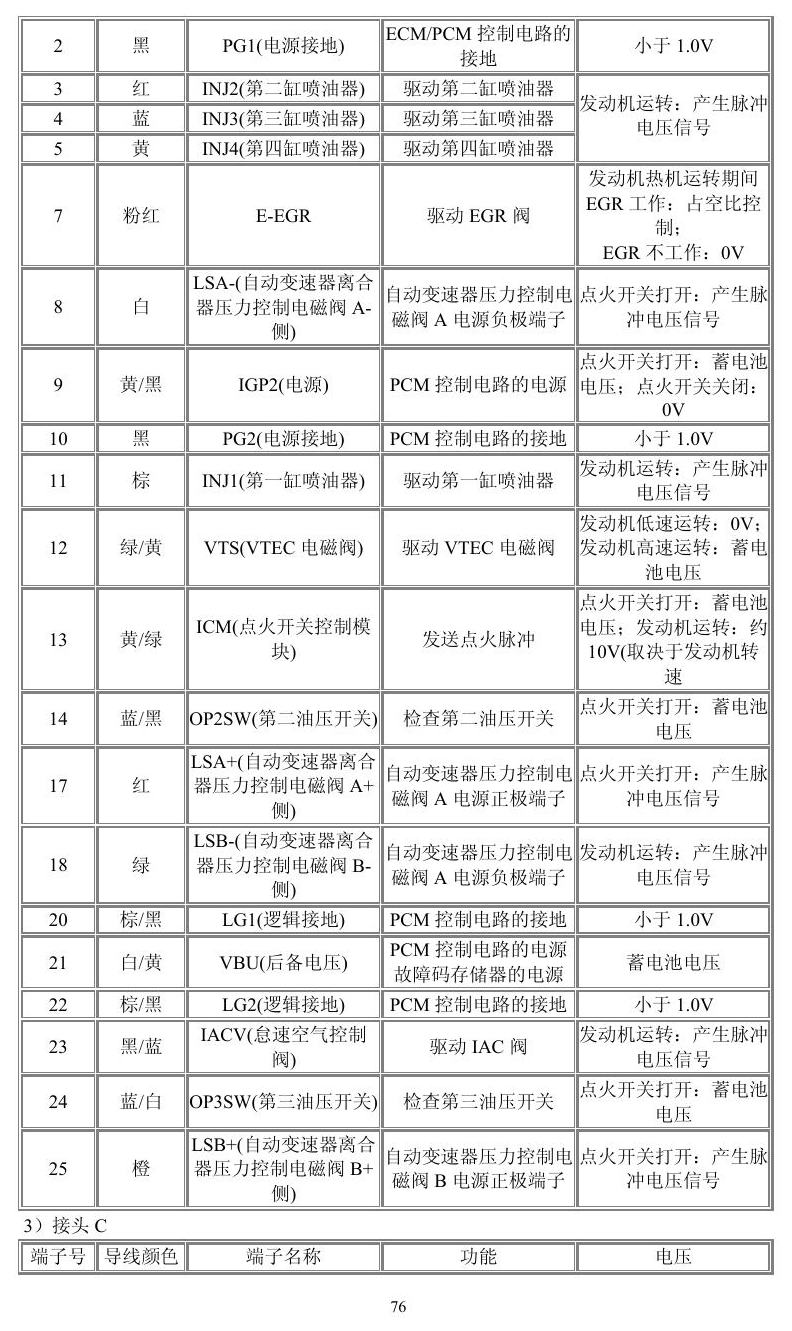

本田车系端子图 — 本田车系端子图原始资料第75页

本田车系端子图 — 本田车系端子图原始资料第76页

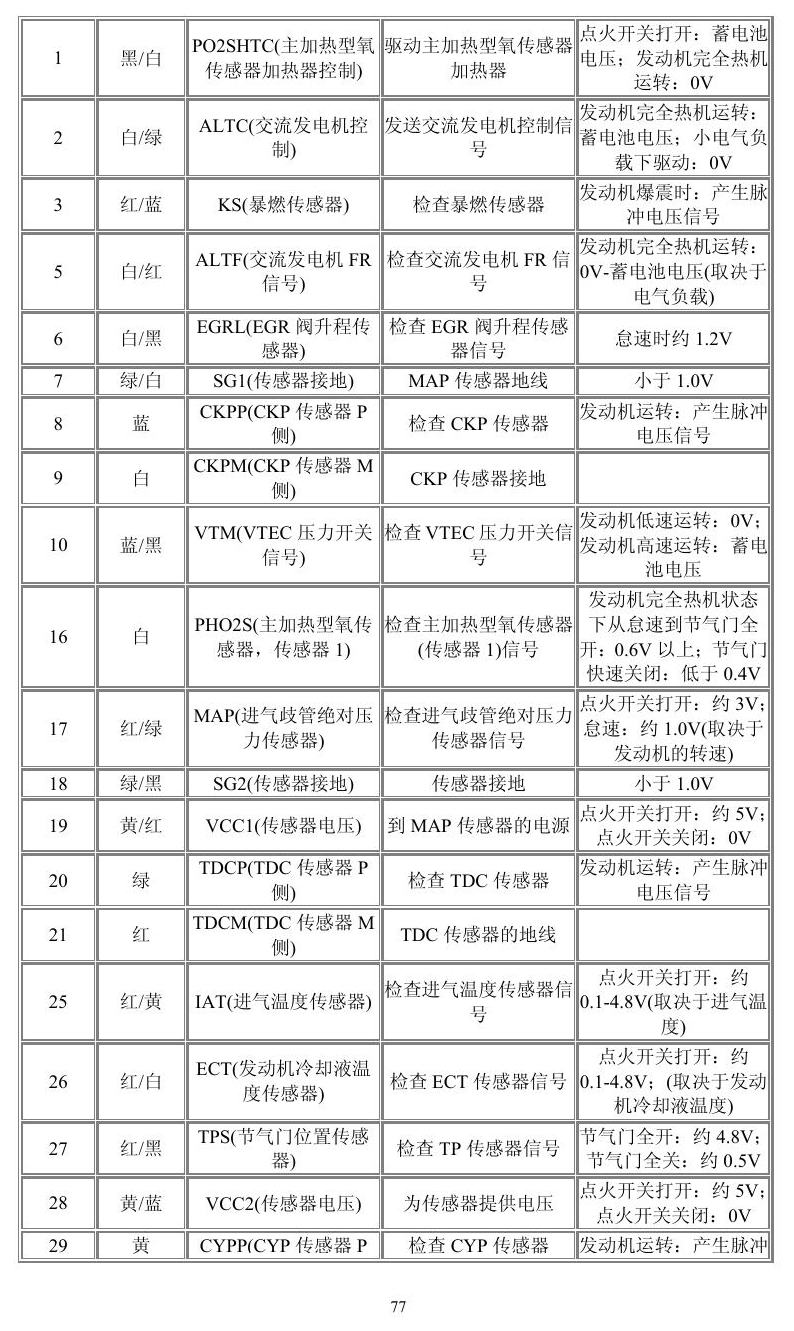

本田车系端子图 — 本田车系端子图原始资料第77页

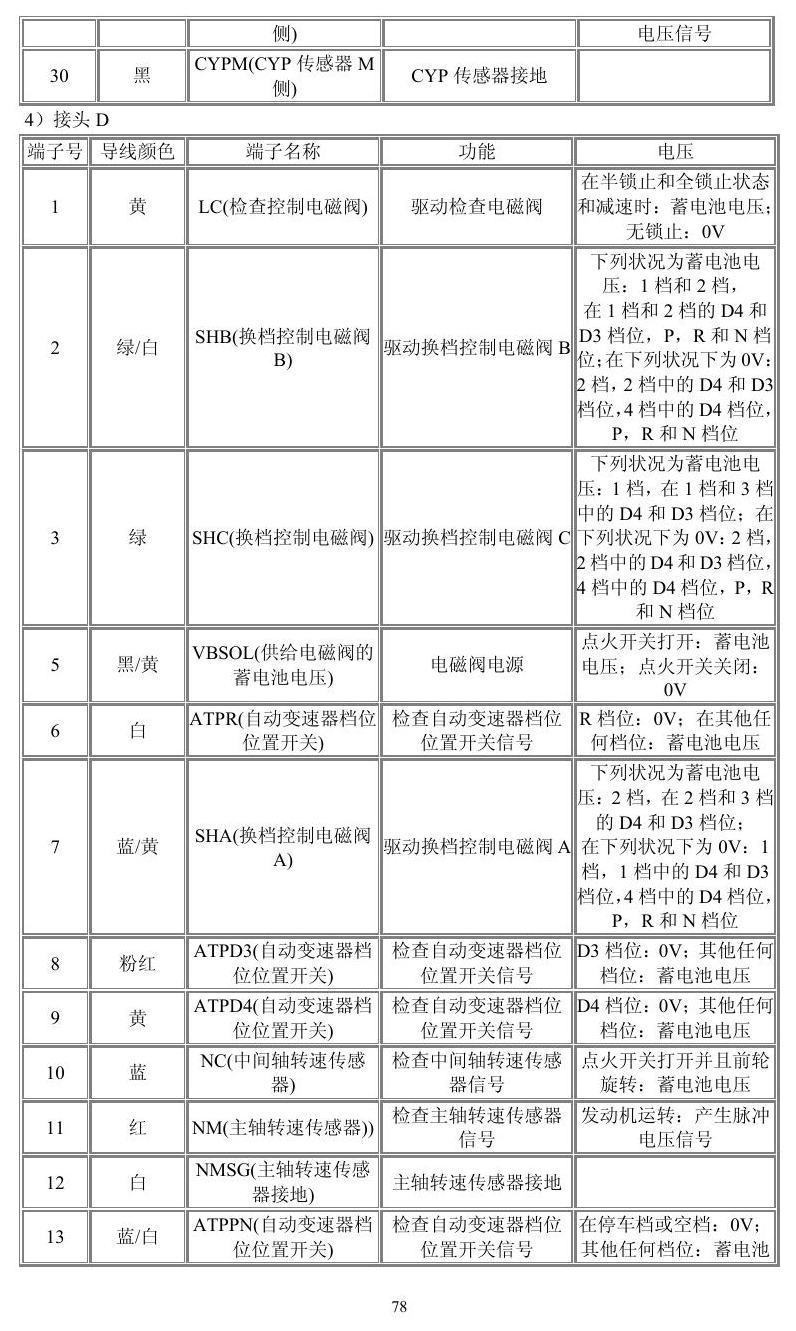

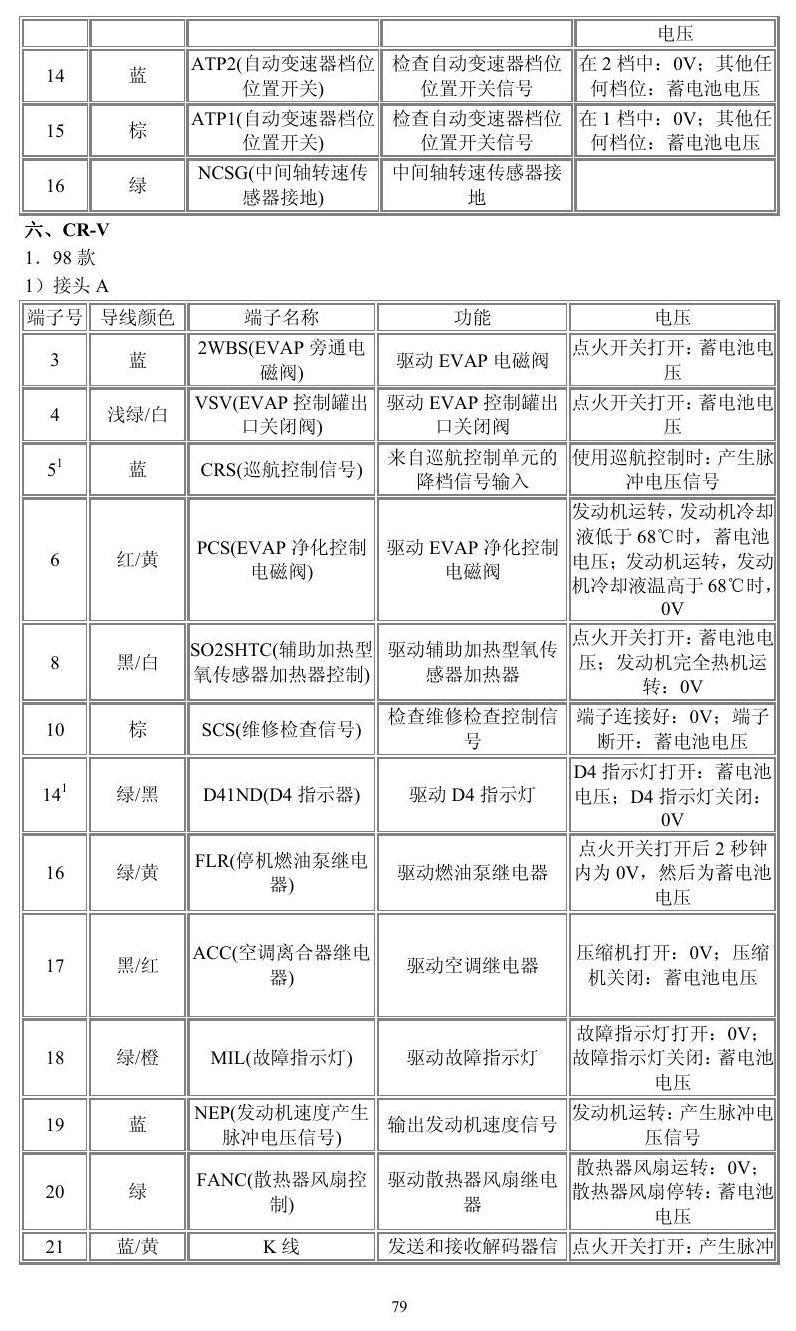

本田车系端子图 — 本田车系端子图原始资料第78页

本田车系端子图 — 本田车系端子图原始资料第79页

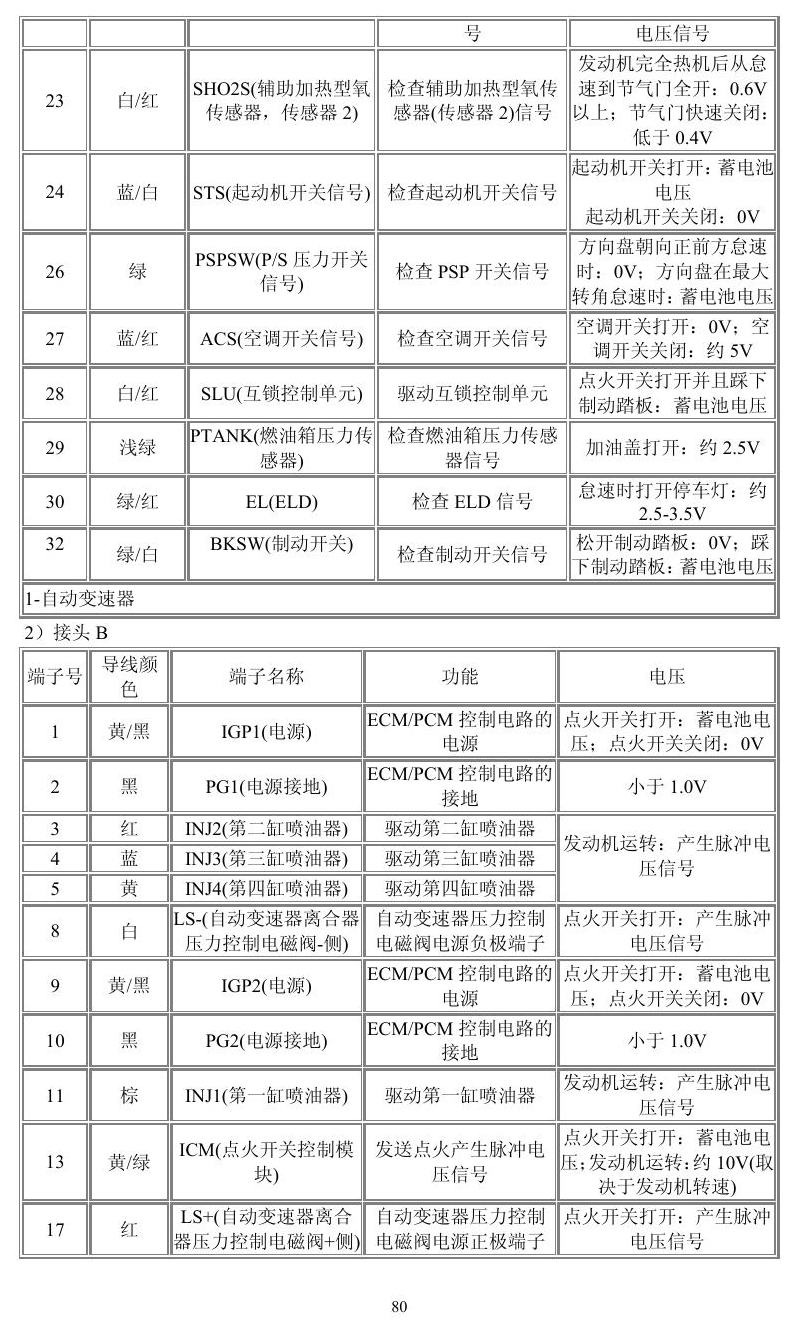

本田车系端子图 — 本田车系端子图原始资料第80页

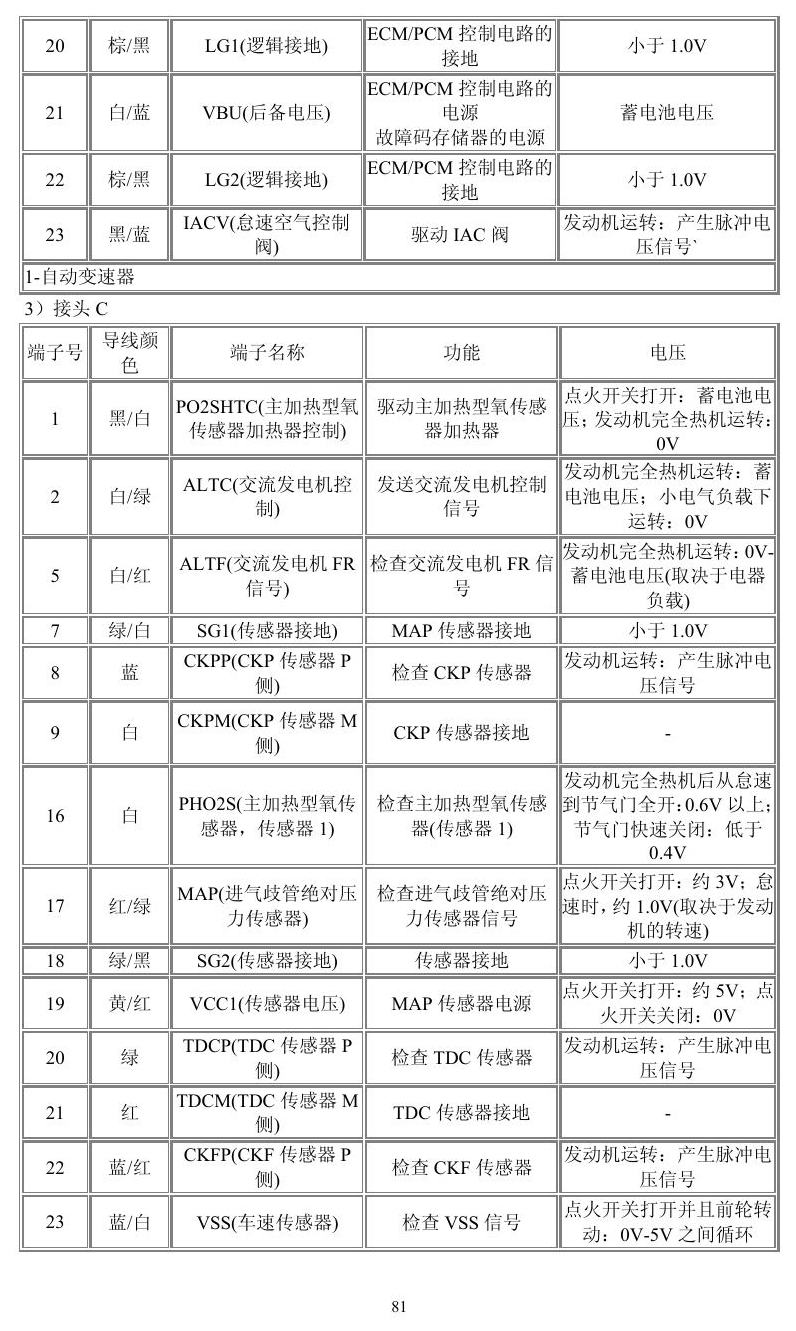

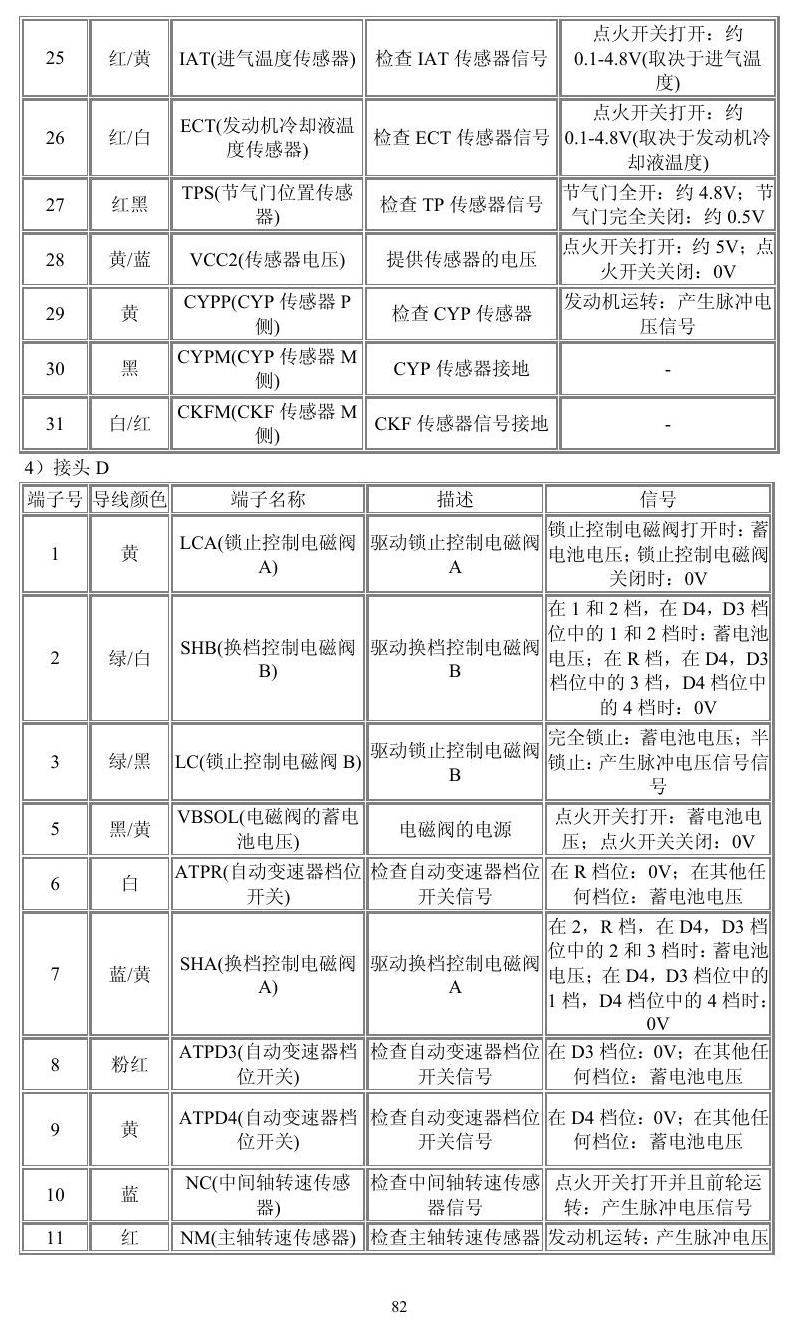

本田车系端子图 — 本田车系端子图原始资料第81页

本田车系端子图 — 本田车系端子图原始资料第82页

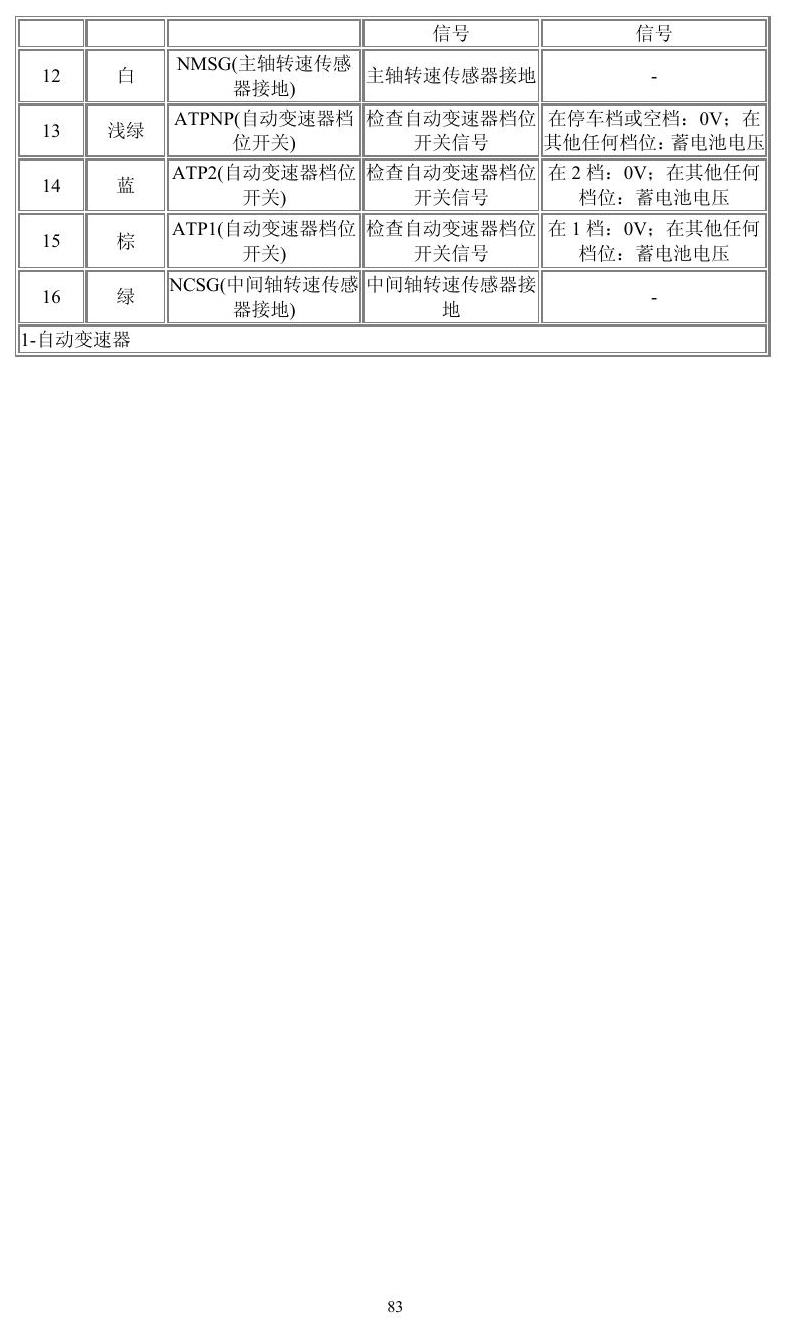

本田车系端子图 — 本田车系端子图原始资料第83页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
