端子	端子定义 / 线色 / 测试条件 / 正常值	信息3	信息4
端子	端子定义	淄子	端子定义
2	燃油管路压力传感器信易	32	空调压缩机高合器继电器控制
4	大气压力传感器信号	33	加速踏板位置5V 参考电压3(2)
5	5V參考电压1	34	加速踏板位置信号(2)
6	空调制冷剂压力传感器信号	36	高速GMIAN 串行数据(+)(2)
8	燃油管路压力传感器低电平参考电压	37	行数据(一)(2)
9	燃油箱压力传感器信号	39	高速GMILAN 串行数据(+)(1)
10	燃油箱压力传感器5V参考电压】	40	行数据(一)(1
14	加速踏板位置5V 参考电压4(1)	42	高速冷却风扇继电器控制
15	加速踏板位置信号(1)	44	燃油泵主继电器控制
21	SV 参考电压1	46	检查发动机指示器控制
22	空调制冷剂压力传感器低电平参考电压	47	制动器接合传感器电源电压
24	燃油管路压力传感器 5V参考电压	48	制动器接合传感器信号
25	主燃油油位传感器信号	51	运行/启动点火1电压
26	燃油油位传感器低电平参考电压	52	蓄电池正极电用
30	加速踏板位置低电平参考电压(1)	53	加速踏板位置低电平参考电压(2)

端子	端子定义 / 线色 / 测试条件 / 正常值	信息3	信息4
3	传感器低电平参考电压	43	进气歧管绝对压力传感器信号
10	加热型氧传感器高电平信号，缸组1传感器(1)	14	进气歧管绝对压力传感器5V参考电压3
12	加热型氧传感器高电平信号•缸组1传感器(2)	19	进气温度传感器信号
15	节气门位置传感器5V 参考电压	51	蒸发排放炎罐吹洗电磁阀控制
16	节气门执行器控制关闭	52	质量空气流量传感器信号
18	5V 參考电压1	53	充电指示灯控制
19	燃油分配管压力传感器信号	54	节气门位置传感器低电平参考电开
26	加热型氧传感器低电平信号，缸组1传感器(1)	55	发电机磁场占空比信号
28	加热型氧传感器低电平信号，缸组1传感器(2)	56	爆震传感器低电平参考电压《1)
32	节气门执行器控制打开	57	爆震传感器低电平参考电压(2)
34	节气门位置传感器SV 参考电压4	58	变速器驻车挡/空挡信号(12
36	爆震传感器信号(1)	63	进气歧管绝对压力传感器低电平参考电压
37	爆震传感器信号(2)	69	进气温度传感器低电平参考电压
41	加热型氧传感器加热器低电平控制，缸组1传感器(1)	70	节气门位置传感器5V 参考电压
42	加热型氧传感器加热器低电平控制•缸组1传感器(2)	73	信号搭铁

端子	端子定义 / 线色 / 测试条件 / 正常值	信息3	信息4	信息5
8	发动机冷母液温度传感器信号	30	点火控制(1)
9	机油压力开关信号	31	点火控制低电平参考电压•缸组1
10	5V 參考电压2	32	高压燃油泵执行器低电平控制
16	高压燃油泵执行器高电平控制	33	进气凸轮轴位置传感器(1)
24	冷却液温度传感器低电平参考电压	34	SV 参考电压1
25	曲轴位置传感器低电平参考电压(I)	35	排气凸轮轴位置传感器(1)
26	曲轴位置传感器信号(1)	39	进气凸轮轴同步器电磁阀(1)
27	点火控制(2)	40	排气凸轮轴同步器电磁阀(1)
28	点火控制(1)	46	直接喷油器(DFI)高电压控制	气旺 2
29	点火控制(3)	48	直接喷油器(DFI) 高电压控制	气缸3

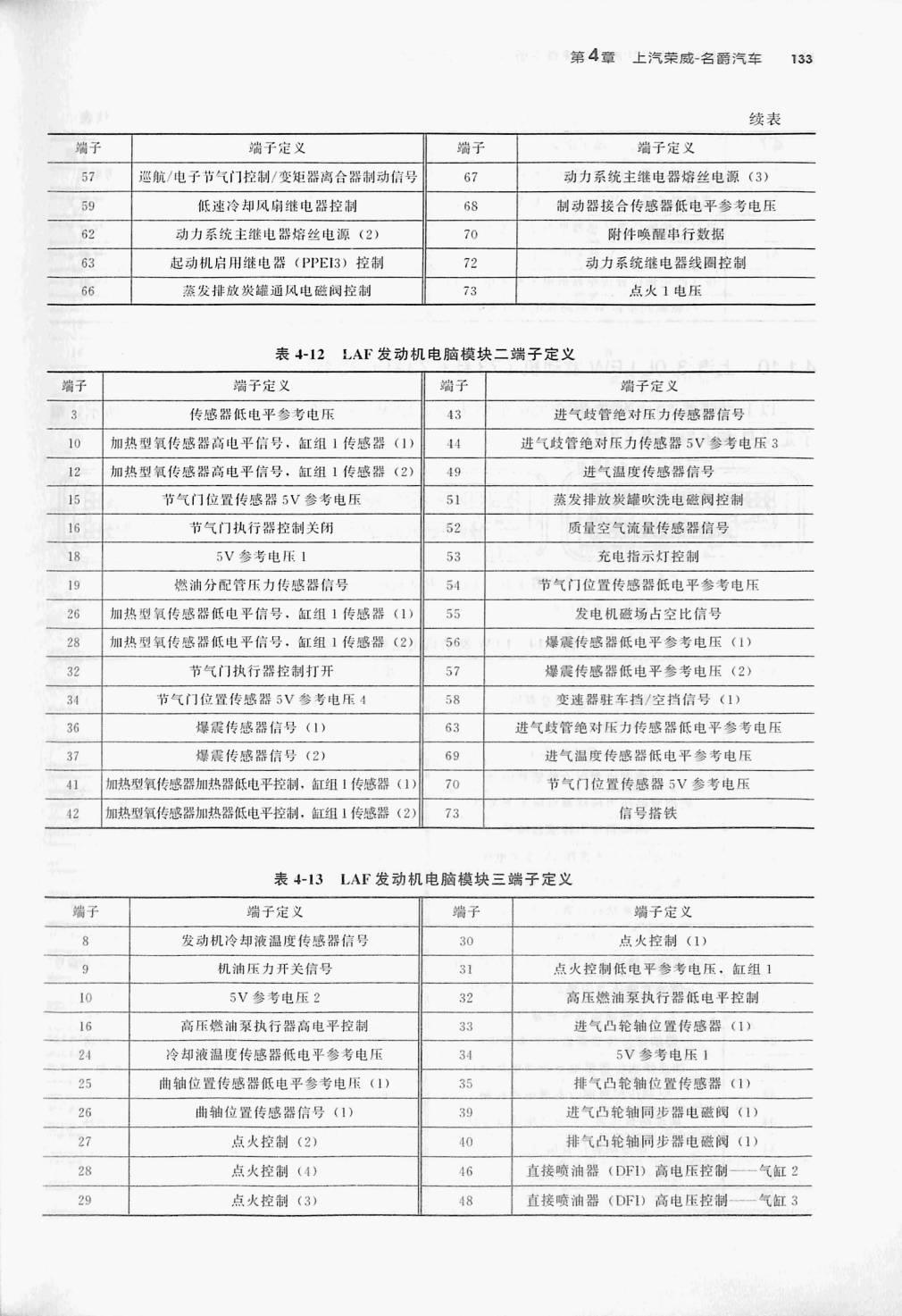

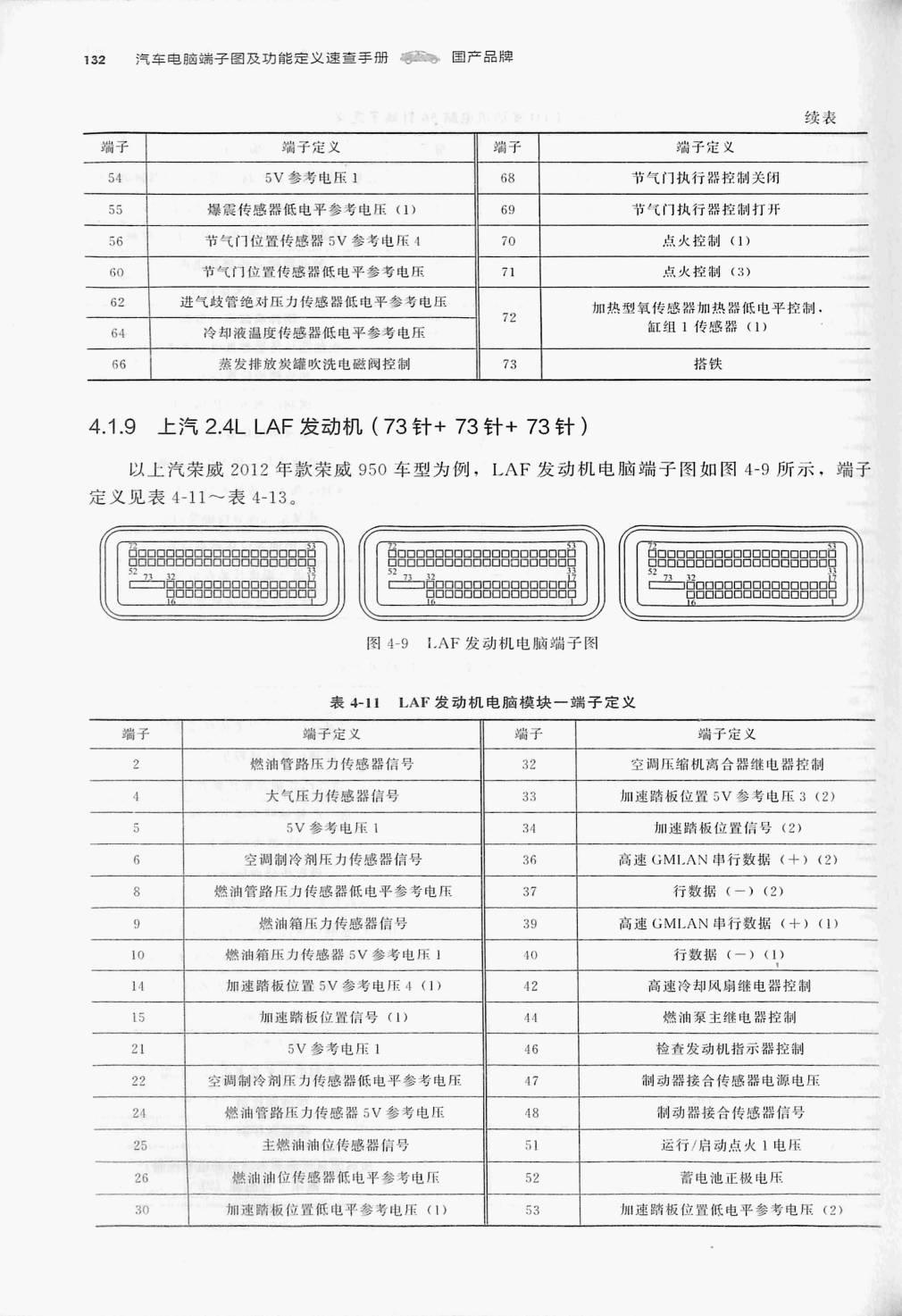

原始端子图与表图

端子定义整理表
