整理传祺 GA6车身电脑(12针+12针+52针+52针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

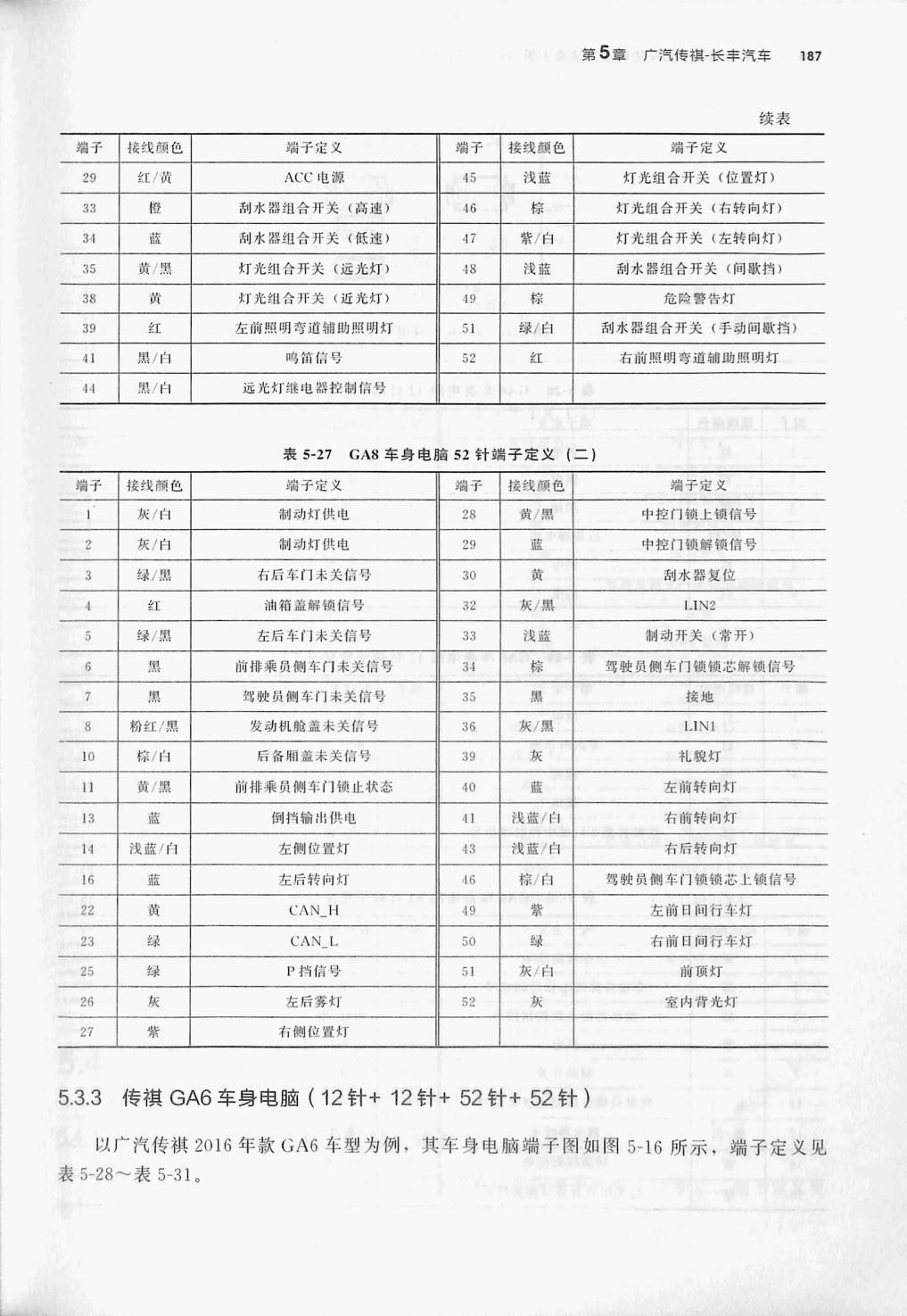

表5-27
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 淄子定义 | 蜡子 | 接线颜色 | 端子定义 |
| 1 | 灰/白 | 制动灯供电 | 28 | 黃/黑 | 中控门锁上锁信号 |
| 2 | 灰/白 | 制动灯供电 | 29 | 蓝 | 中控门锁解锁信号 |
| 3 | 绿/黑 | 右后车门未关信号 | 30 | 黄 | 刮水器复位 |
| 红 | 油箱盏解锁信号 | 32 | 灰/黑 | 1IN2| | |
| 5 | 绿/黑 | 左后车门未关信号 | 33 | 浅蓝 | 制动开关(常开) |
| 6 | 濕 | 前排乘员侧车门未关信号 | 34 | 棕 | 驾驶员侧车门锁锁芯解锁信号 |
| 黑 | 驾驶员侧车门未关信号 | 35 | 黑 | 接地 | |
| 8 | 粉红/黑 | 发动机舱盖未关信号 | 36 | 灰/黑 | LINI |
| 10 | 棕/白 | 后备雁盖未关信号 | 39 | 灰 | 礼貌灯 |
| 11 | 黃/黑 | 前排乘员侧车门锁止状态 | 40 | 蓝 | 左前转向灯 |
| 13 | 蓝 | 倒挡输出供电 | 41 | 浅蓝/白 | 右前转向灯 |
| 14 | 浅蓝/白 | 左侧位置灯 | 43 | 浅蓝/白 | 右后转向灯 |
| 16 | 蓝 | 左后转向灯 | 46 | 棕/白 | 驾驶员侧车门锁锁芯上锁信号 |
| 22 | 黃 | CAN_H | 49 | 紫 | 左前日间行车灯 |
| 23 | 绿 | CAN_L | 50 | 绿 | 右前日间行车灯 |
| 25 | 绿 | P挡信号 | 51 | 灰/白 | 前顶灯 |
| 26 | 灰 | 左后雾灯 | 52 | 室内背光灯 | |
| 27 | 紫 | 右创位置灯 |

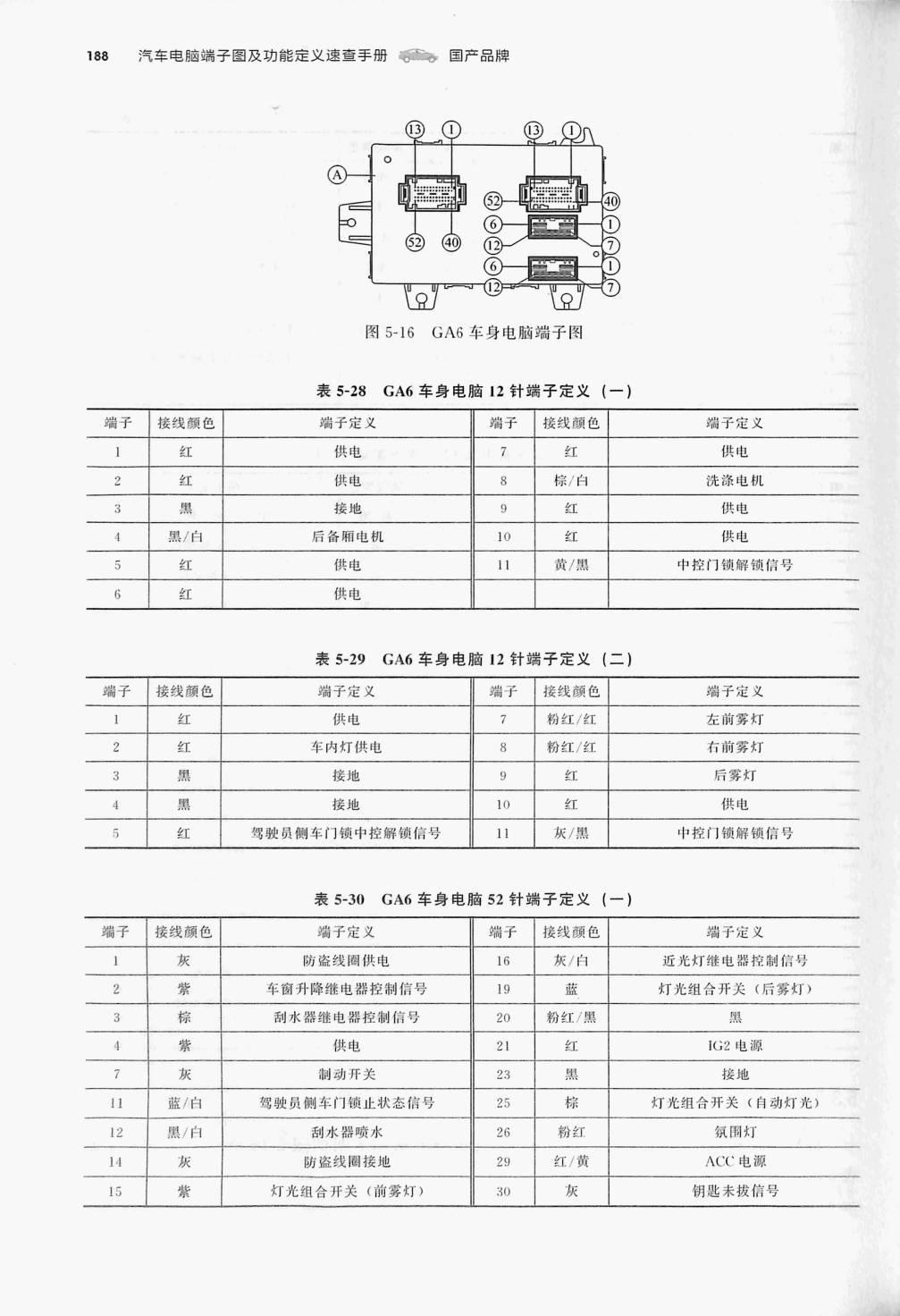

表5-28 GA6车身电脑12针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 1 | 红 | 供电 | 7 | 红 | 供电 |
| 2 | 红 | 供电 | 8 | 棕/白 | 洗涤电机 |
| 3 | 接地 | 9 | 红 | 供电 | |
| 4 | 黒/白 | 后备厢电机 | 10 | 红 | 供电 |
| 5 | 红 | 供电 | 11 | 黃/黑 | 中控门锁解锁信号 |
| 6 | 红 | 供电 |
表5-29 GA6 车身电脑12针端子定义(二)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 1 | 红 | 供电 | 粉红/红 | 左前雾灯 | |
| 2 | 红 | 车内灯供电 | 8 | 粉红/红 | 有前雾灯 |
| 3 | 接地 | 9 | 红 | 后雾灯 | |
| 4 | 黑 | 接地 | 10 | 红 | 供电 |
| 5 | 红 | 驾驶员侧车门锁中控解锁信号 | 11 | 灰/黑 | 中控门锁解锁信号 |
表5-30 GA6 车身电脑52针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 瑙子定义 | 端子 | 接线颜色 | 端子定义 |
| 灰 | 防盗线圈供电 | 16 | 灰/白 | 近光灯继电器控制信号 | |
| 2 | 紫 | 车窗升降继电器控制信号 | 19 | 蓝 | 灯光组合开关(后雾灯) |
| 3 | 棕 | 刮水器继电器控制信号 | 20 | 粉红/黑 | 黑 |
| 紫 | 供电 | 21 | 红 | IG2 电源 | |
| 灰 | 制动开关 | 23 | 黑 | 接地 | |
| 蓝/白 | 驾驶员侧车门锁止状态信号 | 25 | 棕 | 灯光组合开关(自动灯光) | |
| 12 | 黑/白 | 刮水器喷水 | 26 | 粉红 | 氛围灯 |
| 14 | 防盗线圈接地 | 29 | 红/黄 | ACC电源 | |
| 15 | 灯光组合开关(前雾灯) | 30 | 灰 | 钥匙未拔信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
