摘要整理传祺 GS4多媒体电脑(12针+40针)相关端子资料。

整理传祺 GS4多媒体电脑(12针+40针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

传祺 GS4多媒体电脑(12针+40针)端子

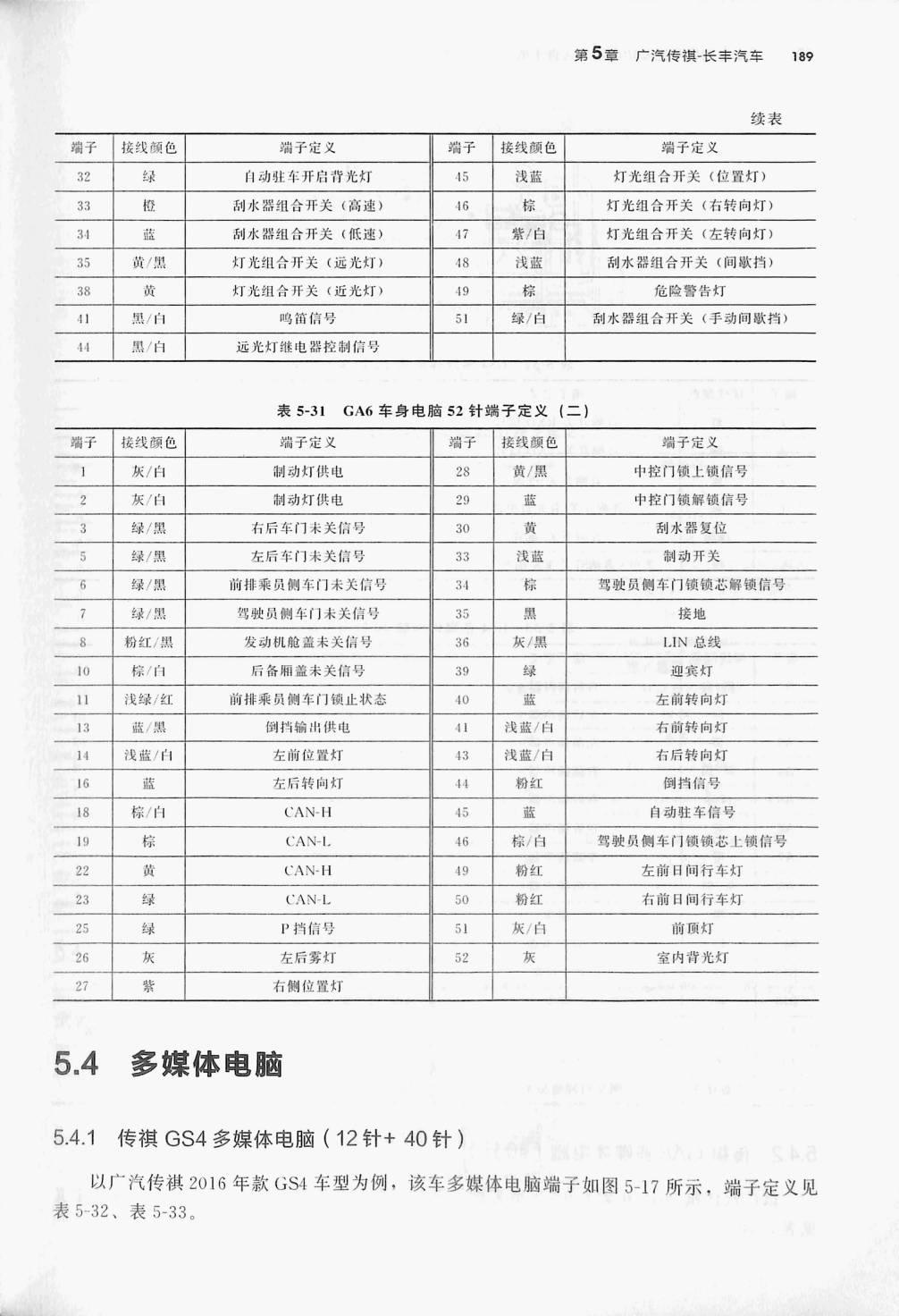

传祺 GS4多媒体电脑(12针+40针) 原始资料第189页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表5-31

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
灰/白 制动灯供电 28 黄/黑 中控门锁上锁信号
灰/白 制动灯供电 29 蓝 中控门锁解锁信号
3 绿黑 右后车门米关信号 30 黄 刮水器复位
5 樂/黑 左后车门未关信号 33 浅蓝 制动开关
绿/黑 前排乘员侧车门未关信号 34 棕 驾驶员侧车门锁锁芯解锁信号
绿/黑 驾驶员侧车门未关信号 35 黑 接地
粉红/黑 发动机舱盖未关信号 36 灰/黒 LIN 总线
10 棕/白 后备厢盖未关信号 39 緂 迎宾灯
11 浅绿/红 前排乘员侧车门锁止状态 40 蓝 左前转向灯
13 亞黑 倒挡输出供电 浅蓝/白 右前转向灯
14 浅蓝/白 左前位置灯 13 浅蓝/白 右后转向灯
16 蓝 左后转向灯 44 粉红 倒挡借号
18 棕/ CAN-H 15 蓝 自动驻车信号
19 棕 CAN-L. 46 棕/白 驾驶员侧车门锁锁芯上锁信号
22 黄 CAN-H 19 粉红 左前日间行车灯
23 绿 CAN-L 50 粉紅 右前日回行车灯
25 绿 P挡信号 S1 灰白 前顶灯
26 灰 左后雾灯 52 灰 室内背光灯
27 紫 右倒位置灯

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
