摘要整理传祺 GA8多媒体电脑(40针)相关端子资料。

整理传祺 GA8多媒体电脑(40针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

传祺 GA8多媒体电脑(40针)端子

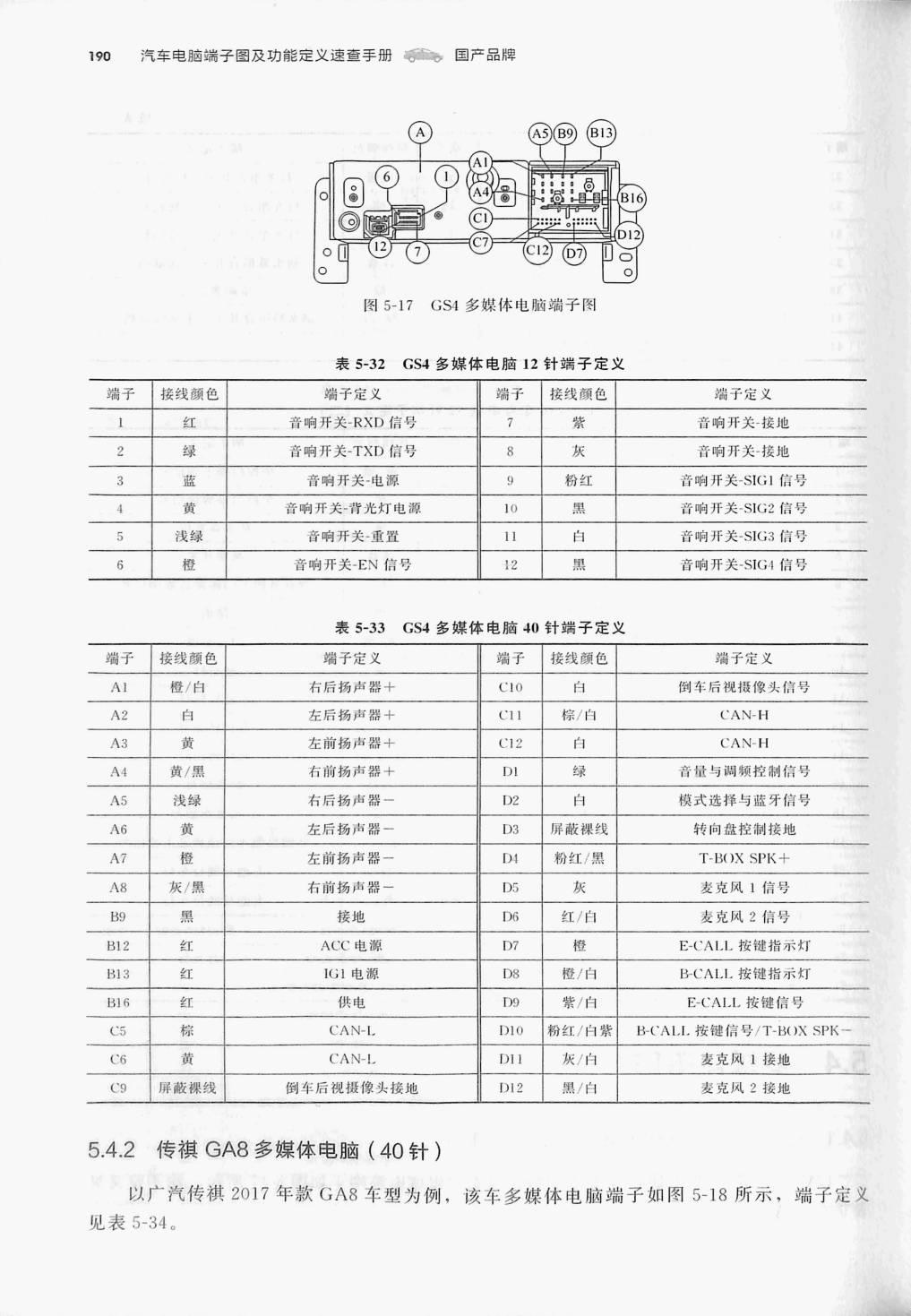

传祺 GA8多媒体电脑(40针) 原始资料第190页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表 5-32 GS4 多媒体电脑12 针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
端子 接线颜色 端子定义 端子 接线颜色 淄子定义
1 红 音响开关-RXD 信号 紫 音响开关-接地
2 绿 音响开关-TXD 信号 音响开关-接地
3 蓝 音啊开关-电源 9 粉红 音响开关-SIGI 信号
4 黄 音响开关-背光灯电源 10 黑 音响开关-SIG2 信号
浅绿 音响开关-重置 11 白 音响开关-SIG3信号
6 橙 音响开关-EN 信号 12 黑 音响开关-SIG4 信号

表5-33 GS4 多媒体电脑40 针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
端予 接线颜色 端子定义 端子 接线颜色 淄子定义
AI 橙/白 冇后扬声器+ €10 倒车后视摄像头信号
A2 白 左后扬声器+ C11 棕/白 CAN-H
A3 黃 左前扬声器十 C12 白 CAN-H
A4 黃/黑 右前扬声器+ DI 音量与调频控制信号
A5 浅绿 右后扬声器一 D2 白 模式选择与蓝牙信号
A6 黄 左后扬声器一 D3 屏蔽裸线 转向盘控制接地
A7 橙 左前扬声器一 D1 粉红/黑 T-BOX SPK+
A8 灰/黑 右前扬声器一 D5 灰 麦克风1信号
B9 黑 接地 D6 红/白 麦克风2信号
B12 红 ACC电源 D？ 橙 E-CALL 按键指示灯
B13 红 1G1 电源 D8 橙/白 B-CAL.I.按键指示灯
B16 红 供电 D9 紫/白 E-CALL按键信号
C5 棕 CAN-L 110 粉红/白紫 B-CALL.按键信号/T-BOX SPK
C6 黃 CAN-L DI1 灰/白 麦克风1接地
C9 屏蔽裸线 倒车后视摄像头接地 D12 黑/白 麦克风2接地

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
