整理上汽 1.5T 15E4E 发动机(60针+94针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

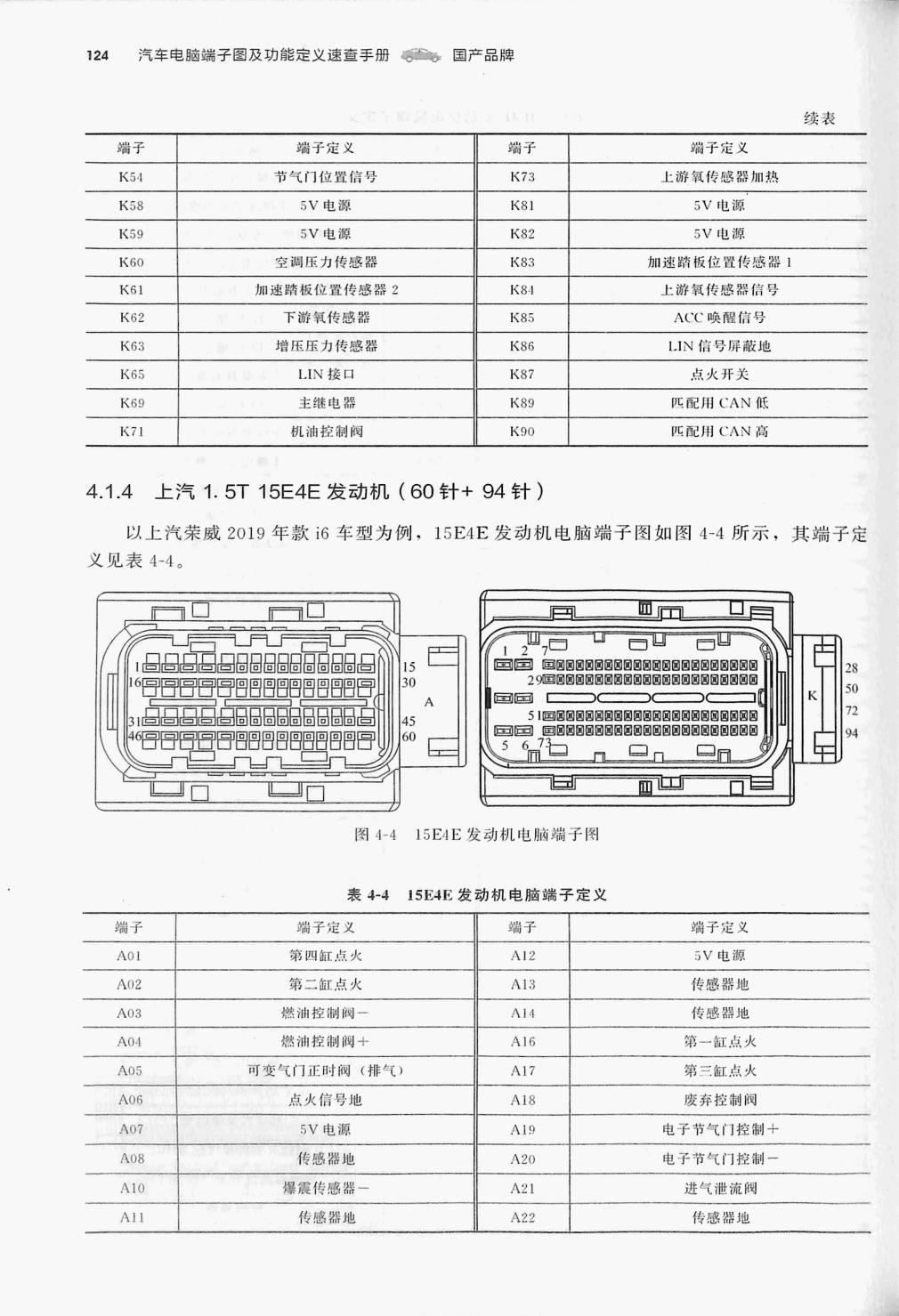

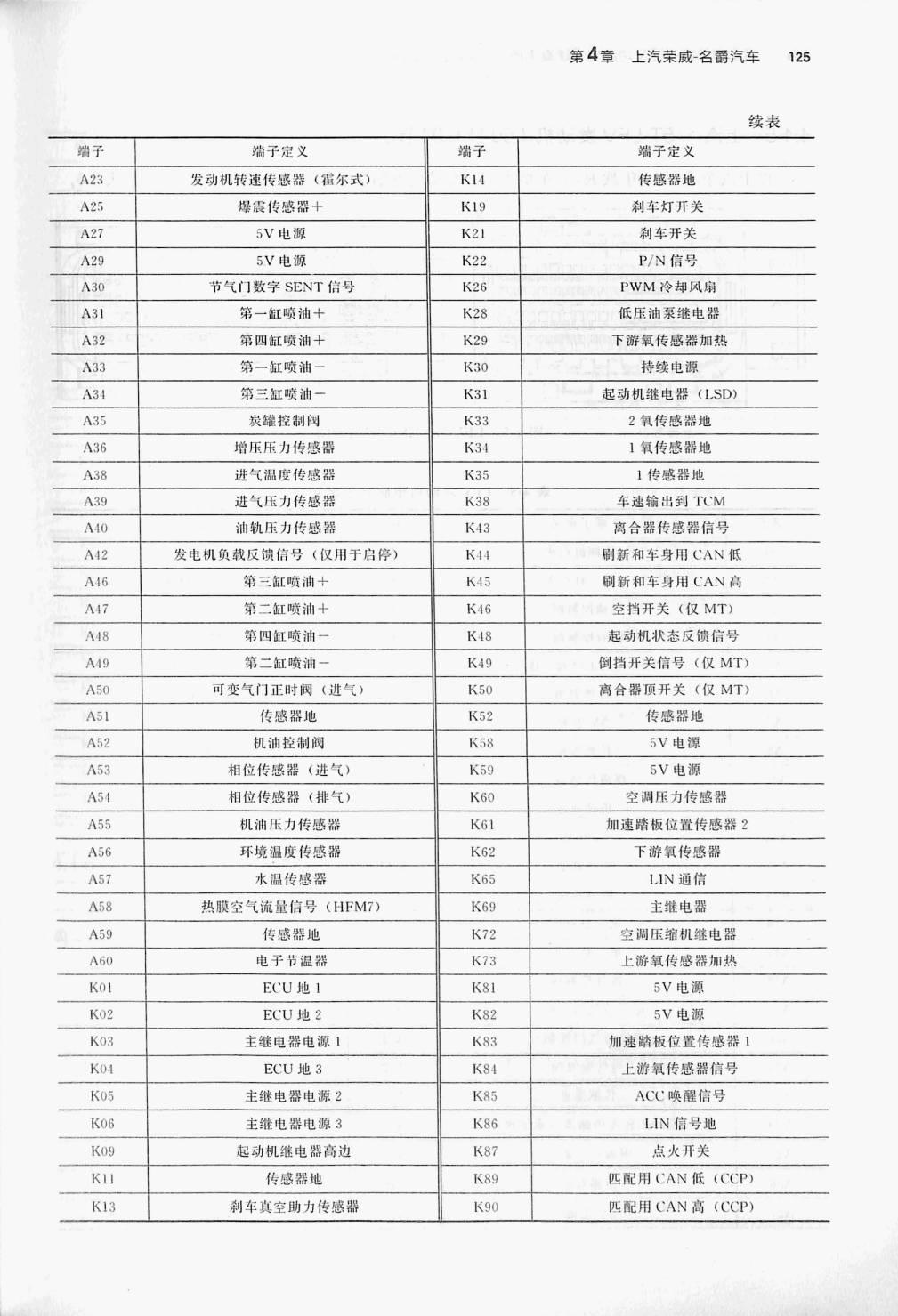

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-4 15E4E 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 蜡子 | 端子定义 |
| AOI | A12 | 5V电源 | |
| A02 | A13 | 传感器地 | |
| A03 | 燃油控制阀一 | AIA | 传感器地 |
| A04 | 燃油控制阀+ | A16 | |
| A05 | 可变气门正时阀(排气) | A17 | |
| A06 | 点火信号地 | A18 | 废弃控制阀 |
| A07 | 5V 电源 | A19 | 电子节气门控制十 |
| A08 | 传感器地 | A20 | 电子节气门控制一 |
| A10 | 爆震传感罷一 | A21 | 进气泄流阀 |
| AIl | 传感器地 | A22 | 传感器地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
