一汽大众17捷达1.5 安全气囊系统 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
11877
文章
1
粉丝
电路速查评论74阅读模式
摘要一汽大众17捷达1.5 安全气囊系统 电路图资料。

一汽大众17捷达1.5 安全气囊系统 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 7 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

一汽大众17捷达1.5 安全气囊系统 电路图

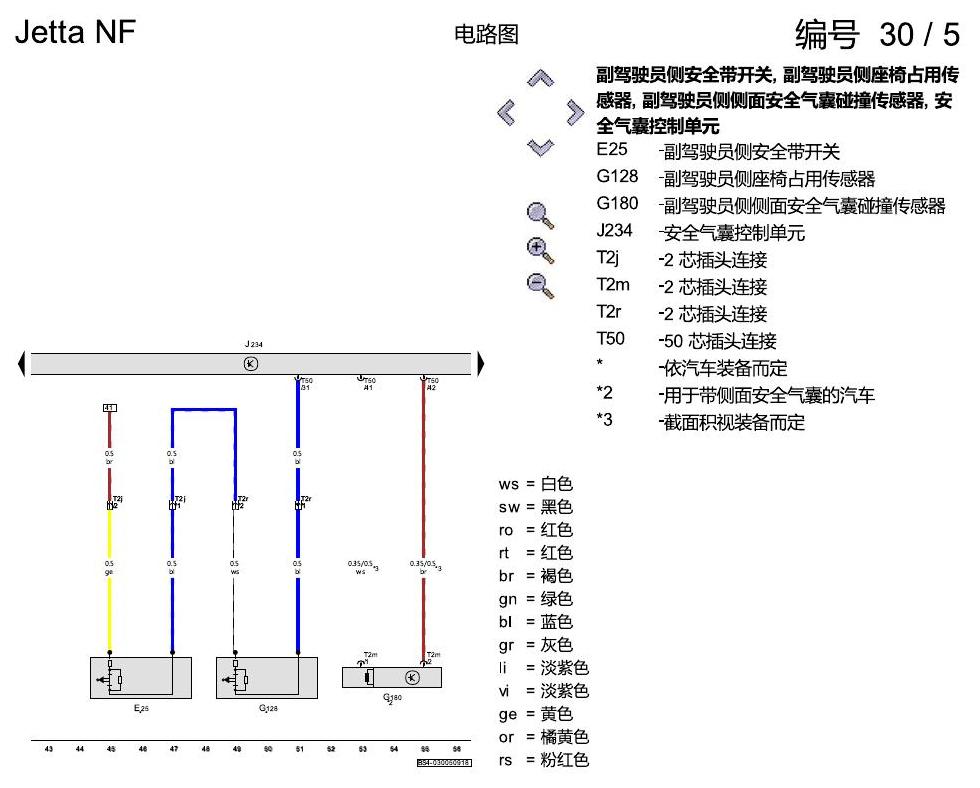

一汽大众17捷达1.5 安全气囊系统 电路图 原始资料第1页
一汽大众17捷达1.5 安全气囊系统 电路图

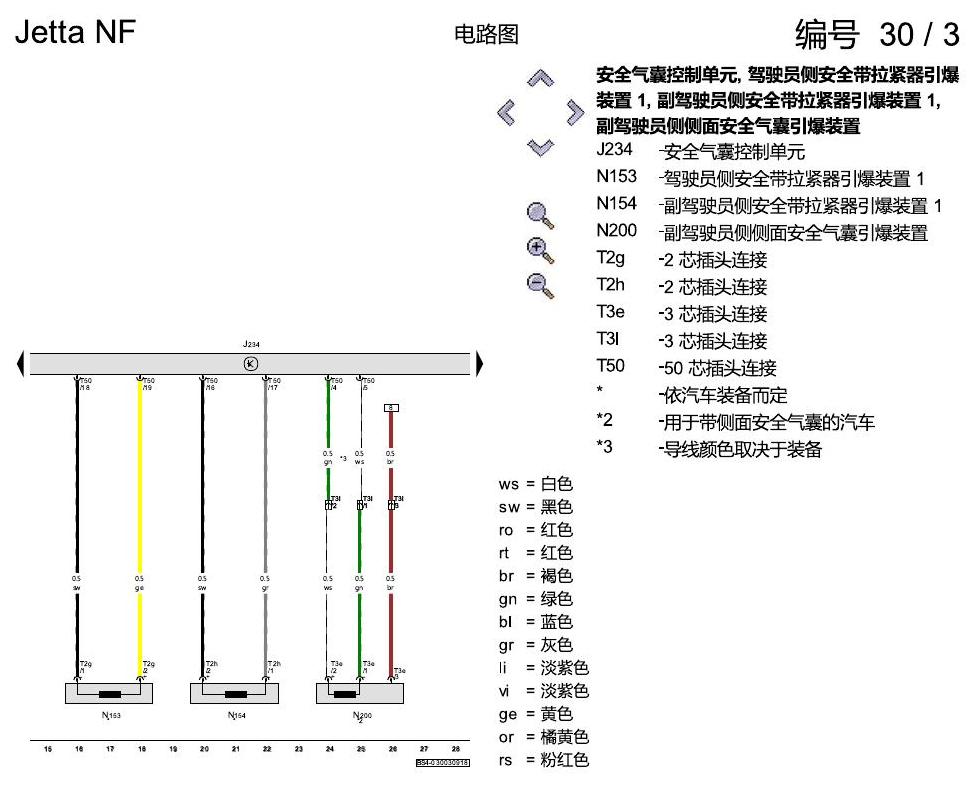

一汽大众17捷达1.5 安全气囊系统 电路图 原始资料第2页
一汽大众17捷达1.5 安全气囊系统 电路图

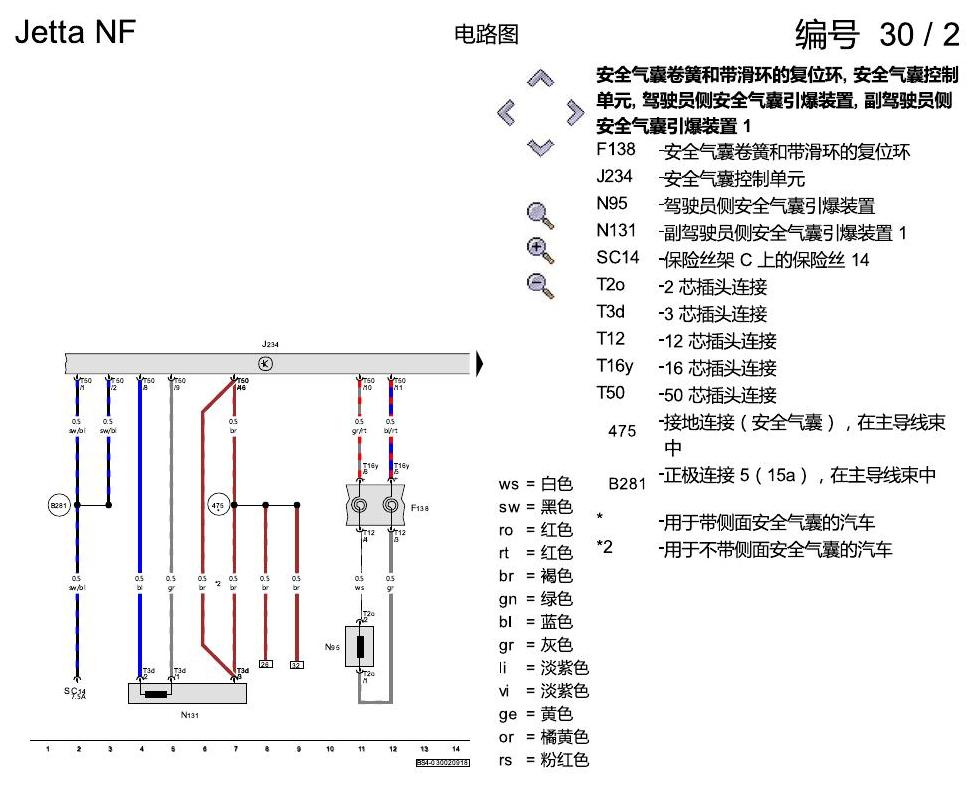

一汽大众17捷达1.5 安全气囊系统 电路图 原始资料第3页
一汽大众17捷达1.5 安全气囊系统 电路图

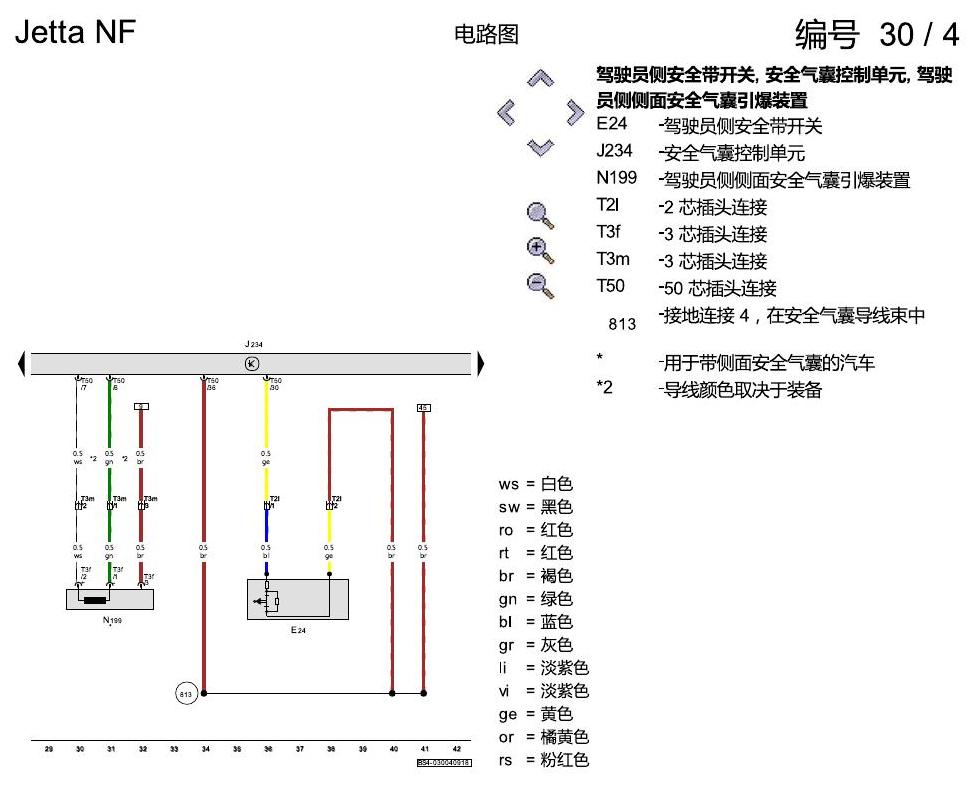

一汽大众17捷达1.5 安全气囊系统 电路图 原始资料第4页
一汽大众17捷达1.5 安全气囊系统 电路图
一汽大众17捷达1.5 安全气囊系统 电路图 原始资料第5页
一汽大众17捷达1.5 安全气囊系统 电路图

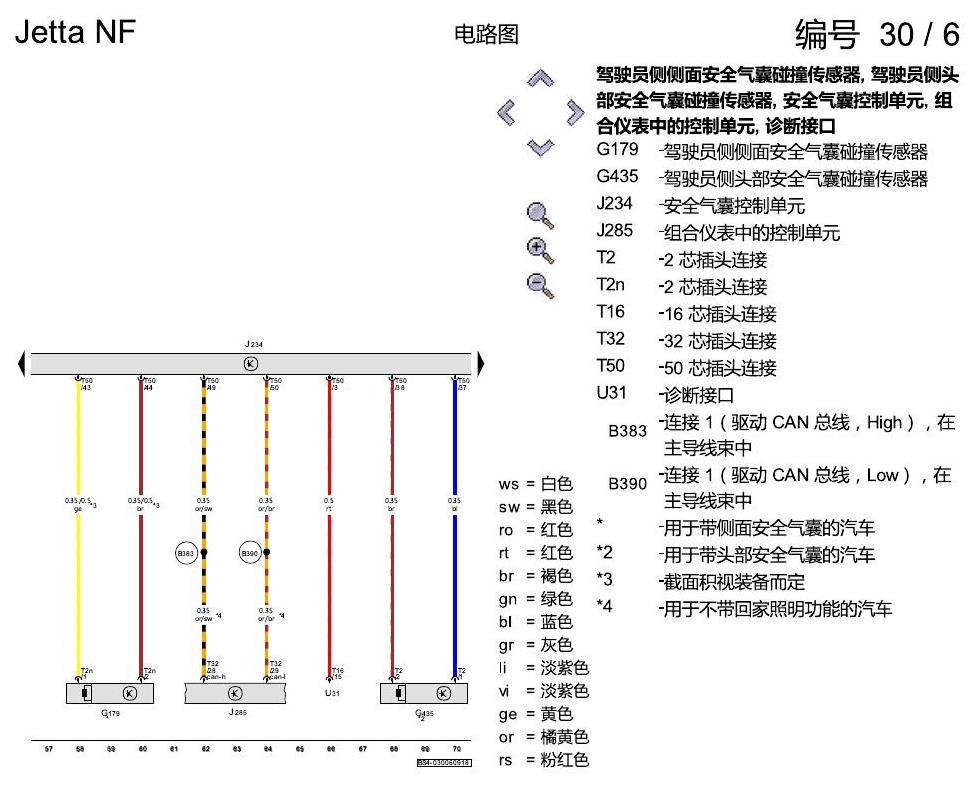

一汽大众17捷达1.5 安全气囊系统 电路图 原始资料第6页
一汽大众17捷达1.5 安全气囊系统 电路图

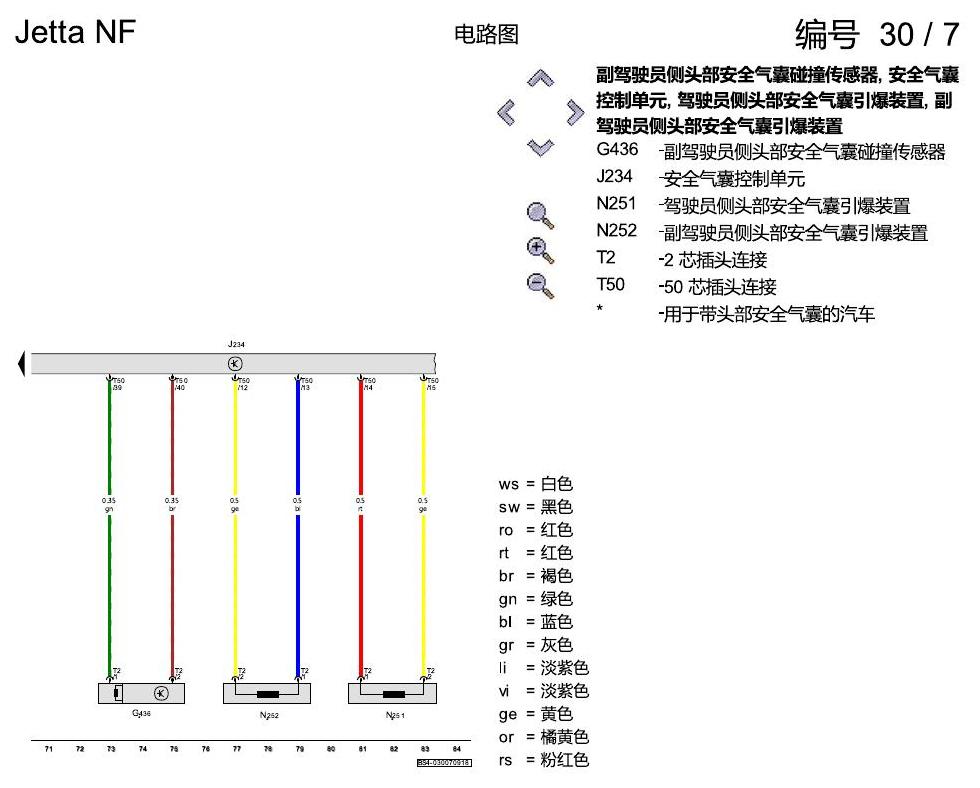

一汽大众17捷达1.5 安全气囊系统 电路图 原始资料第7页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
