斯柯达明锐控制单元及组合插座电路图

2024年10月31日 04:20:00肖师傅

肖师傅

管理员, Keymaster

4751
文章

1
粉丝

电路速查评论3阅读模式

摘要斯柯达明锐控制单元及组合插座电路图资料。

斯柯达明锐控制单元及组合插座电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

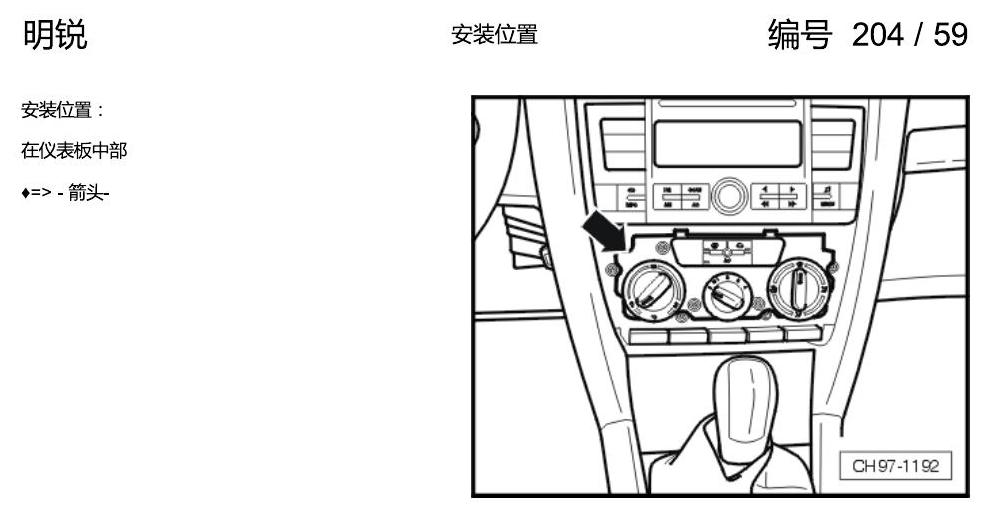

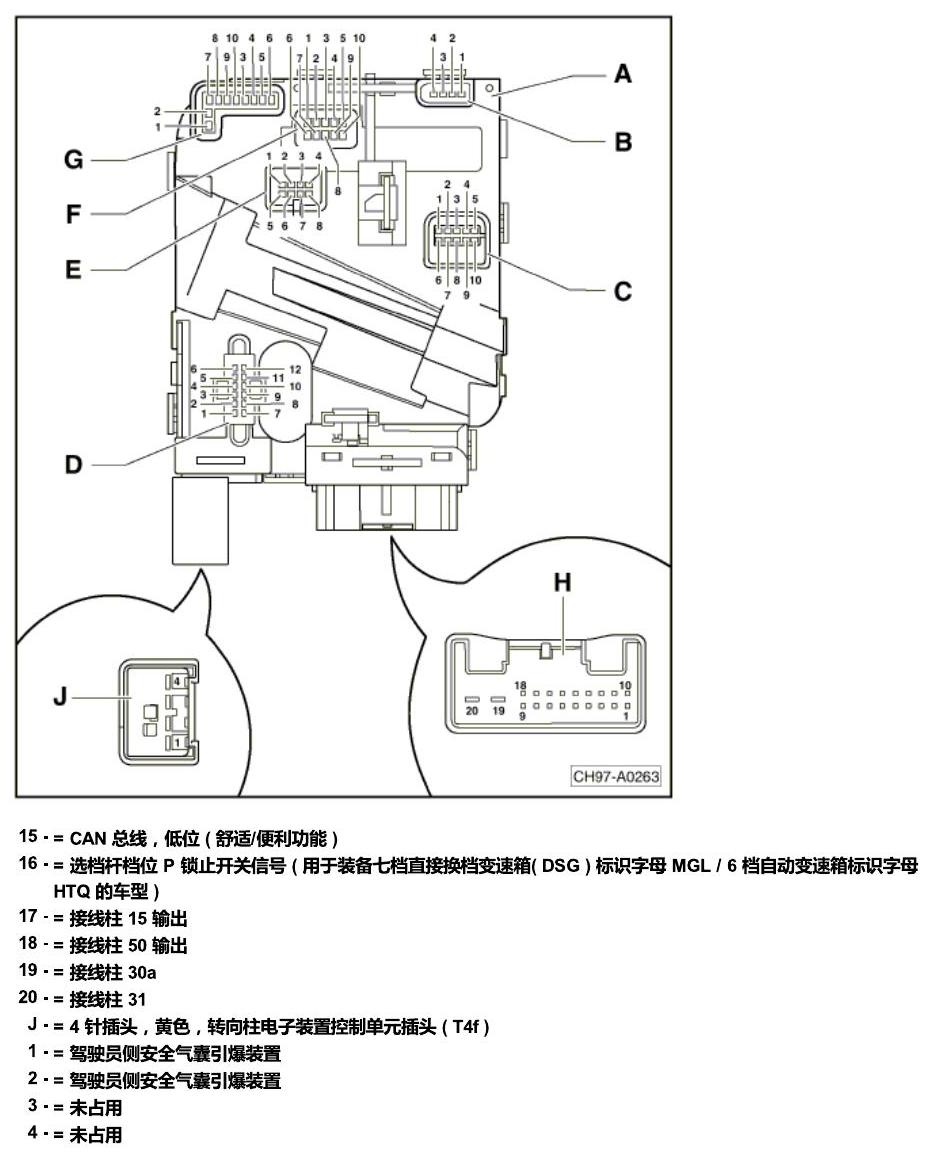

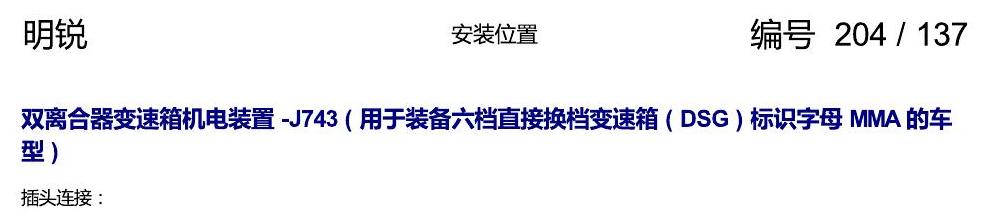

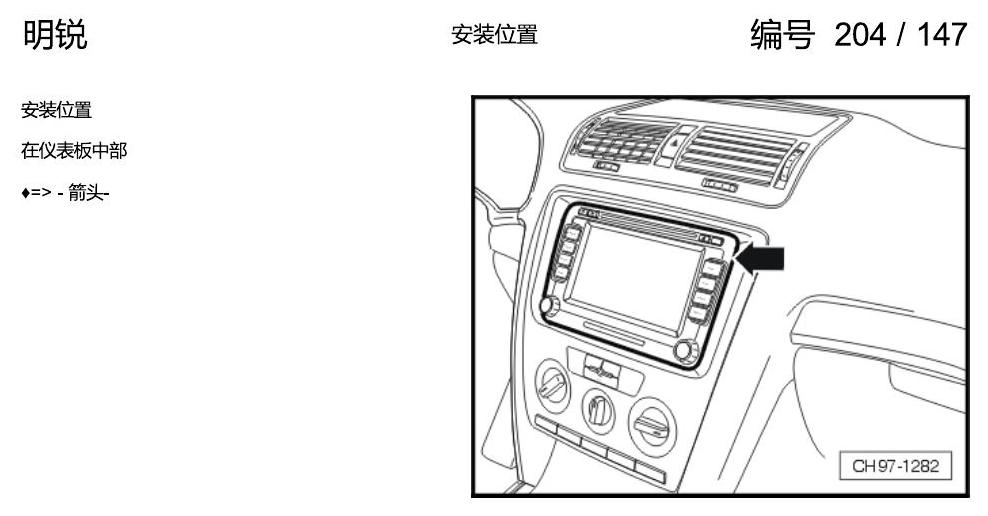

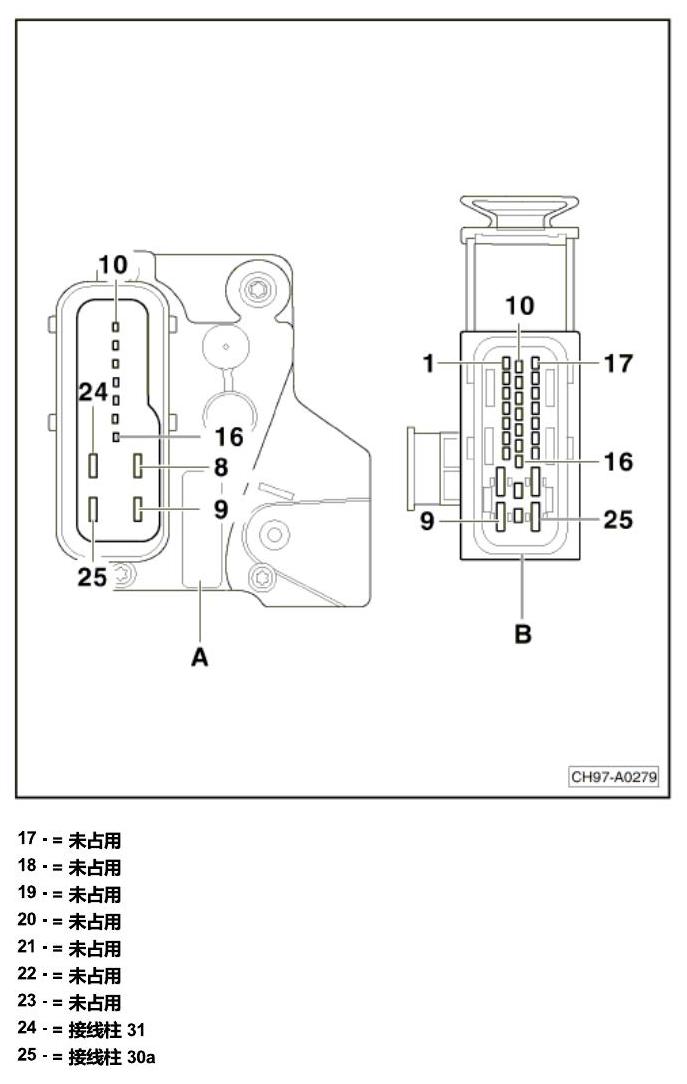

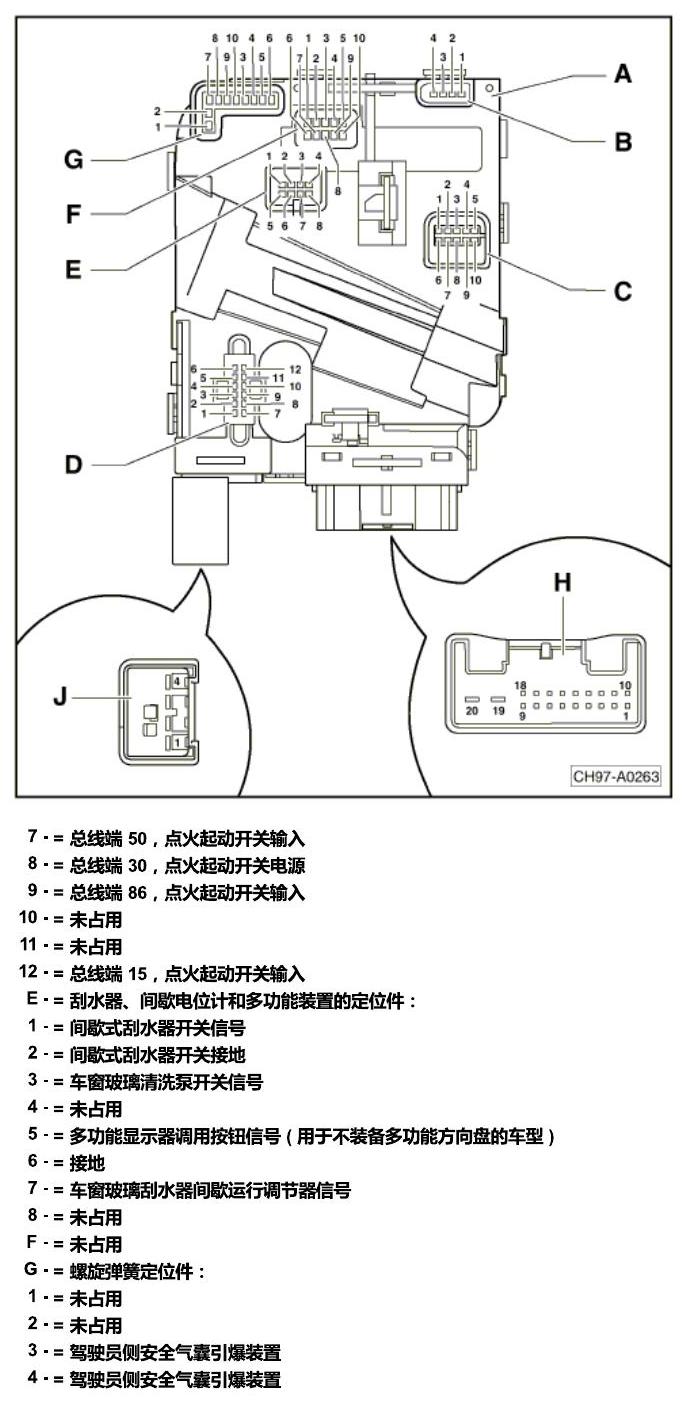

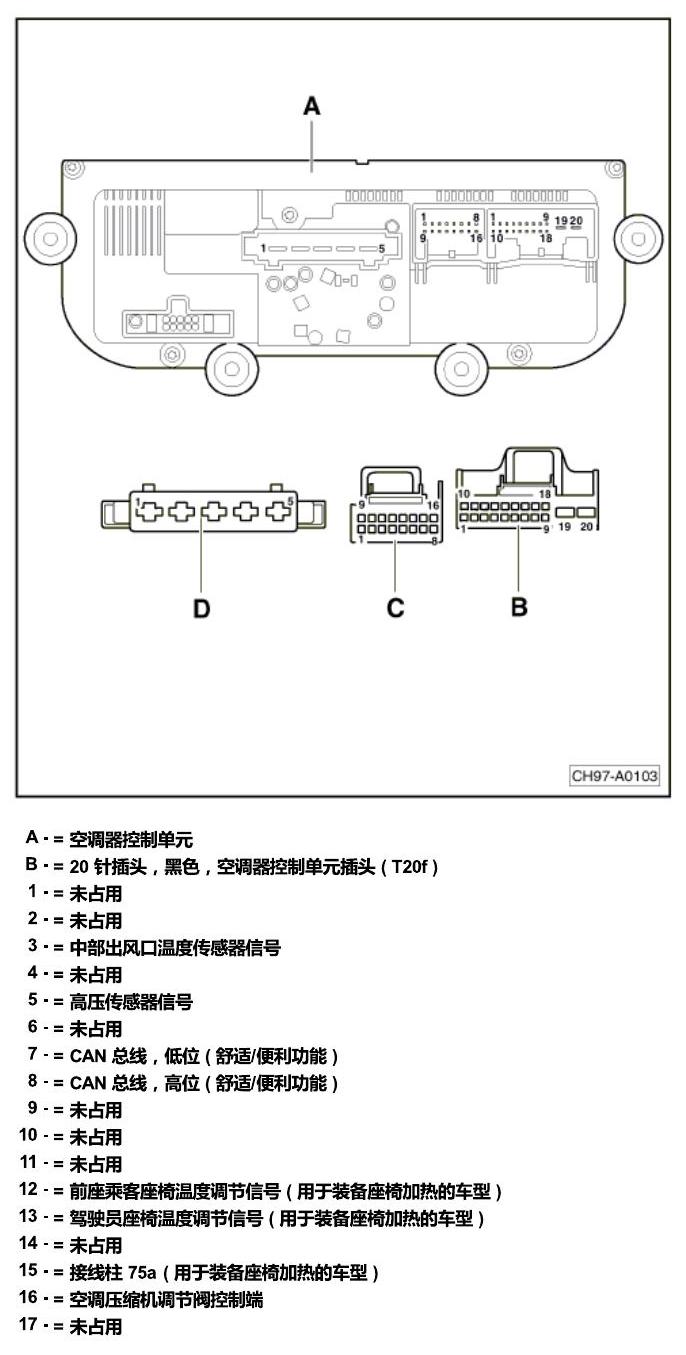

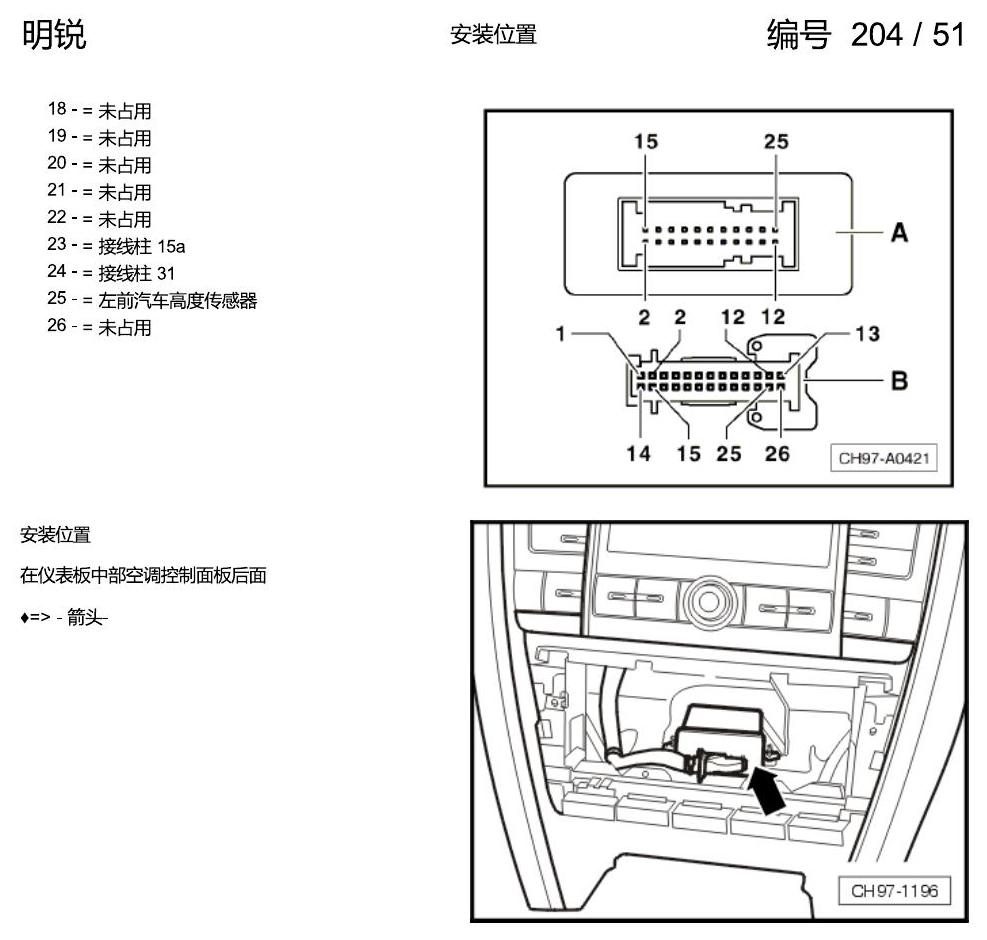

下方为原始资料图，共 282 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

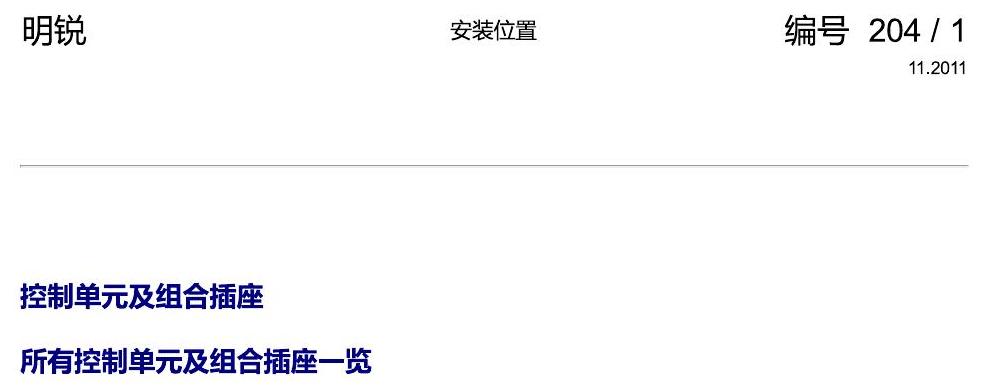

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第1页

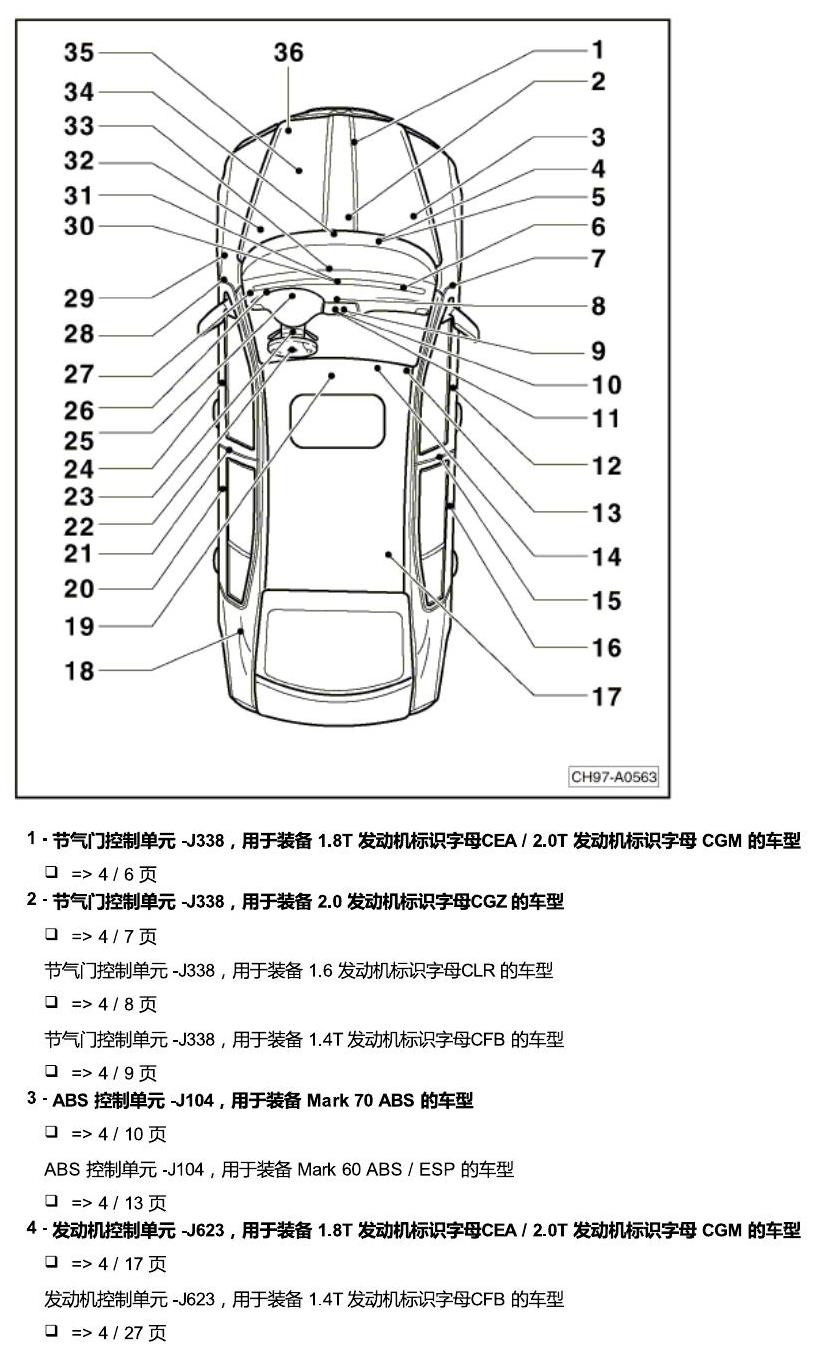

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第2页

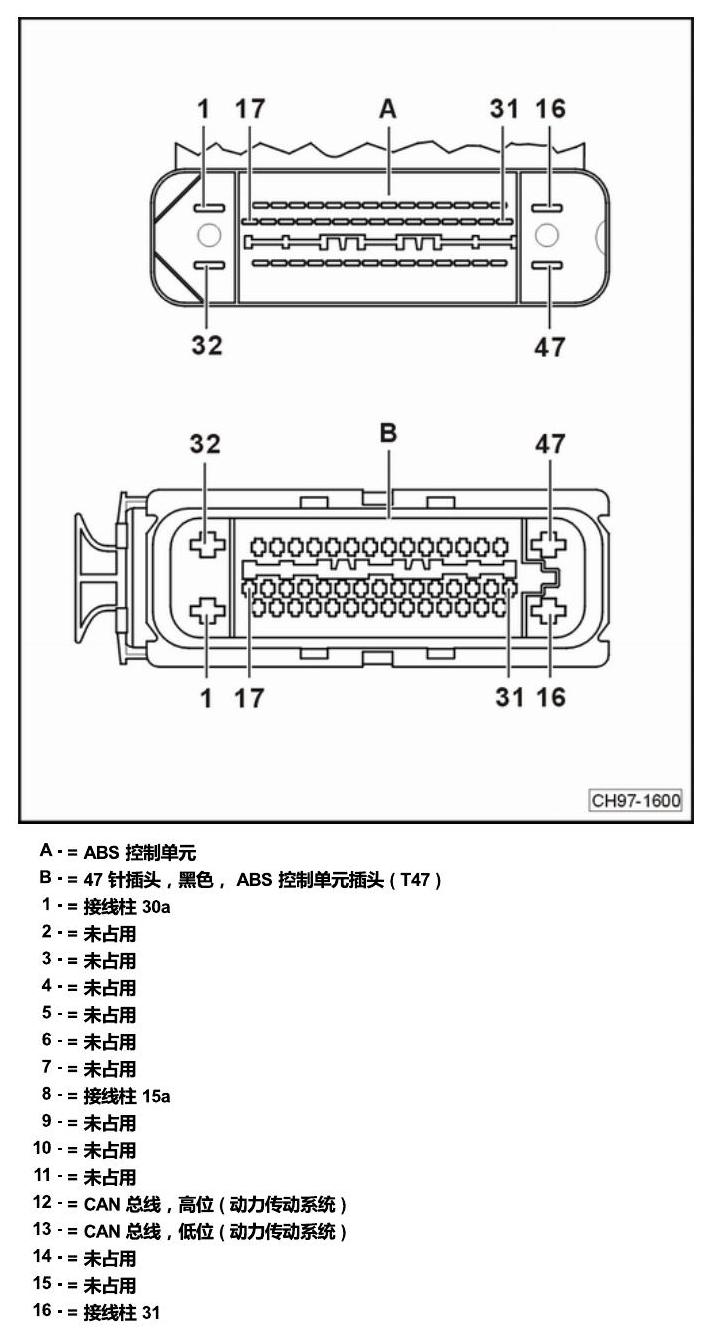

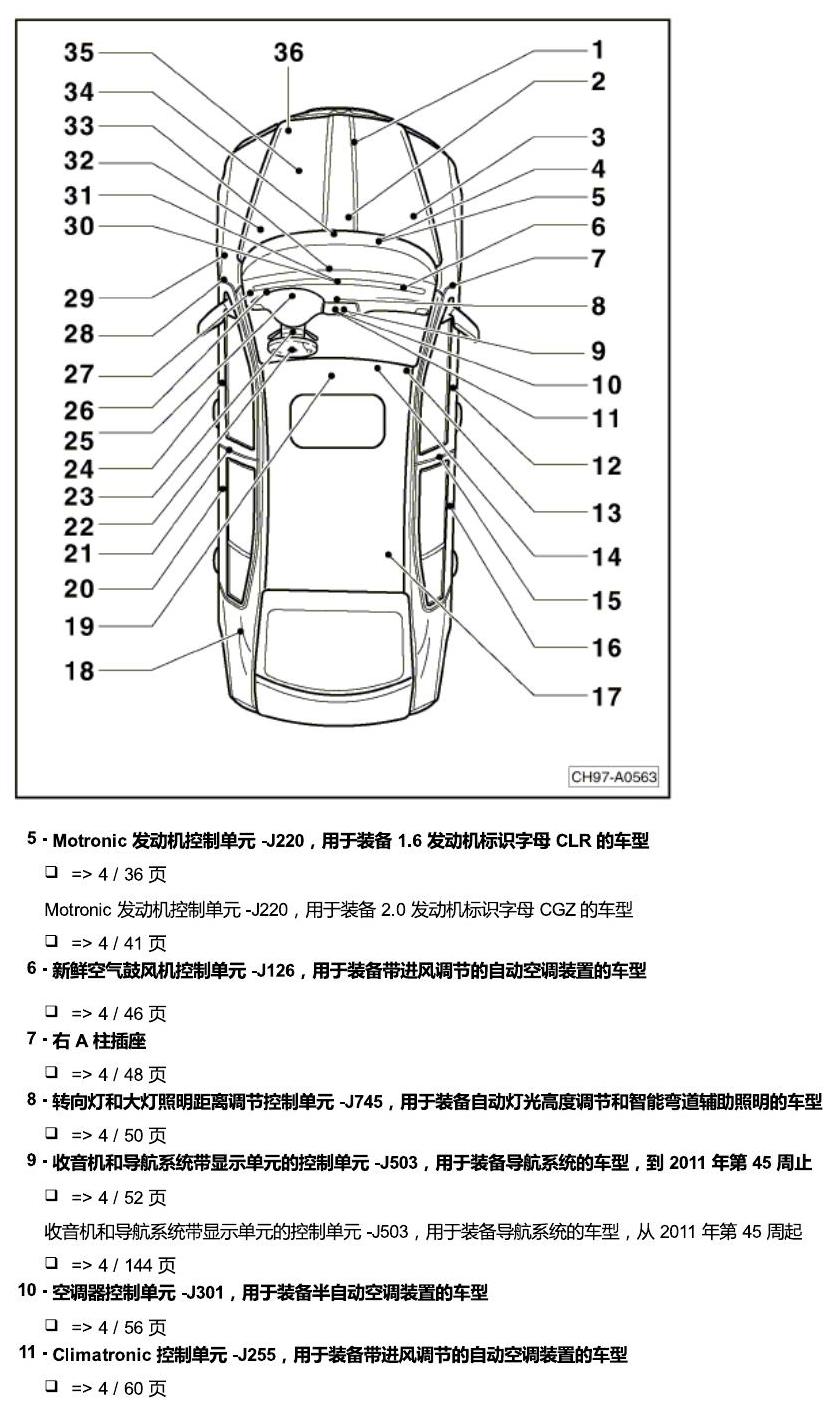

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第4页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第5页

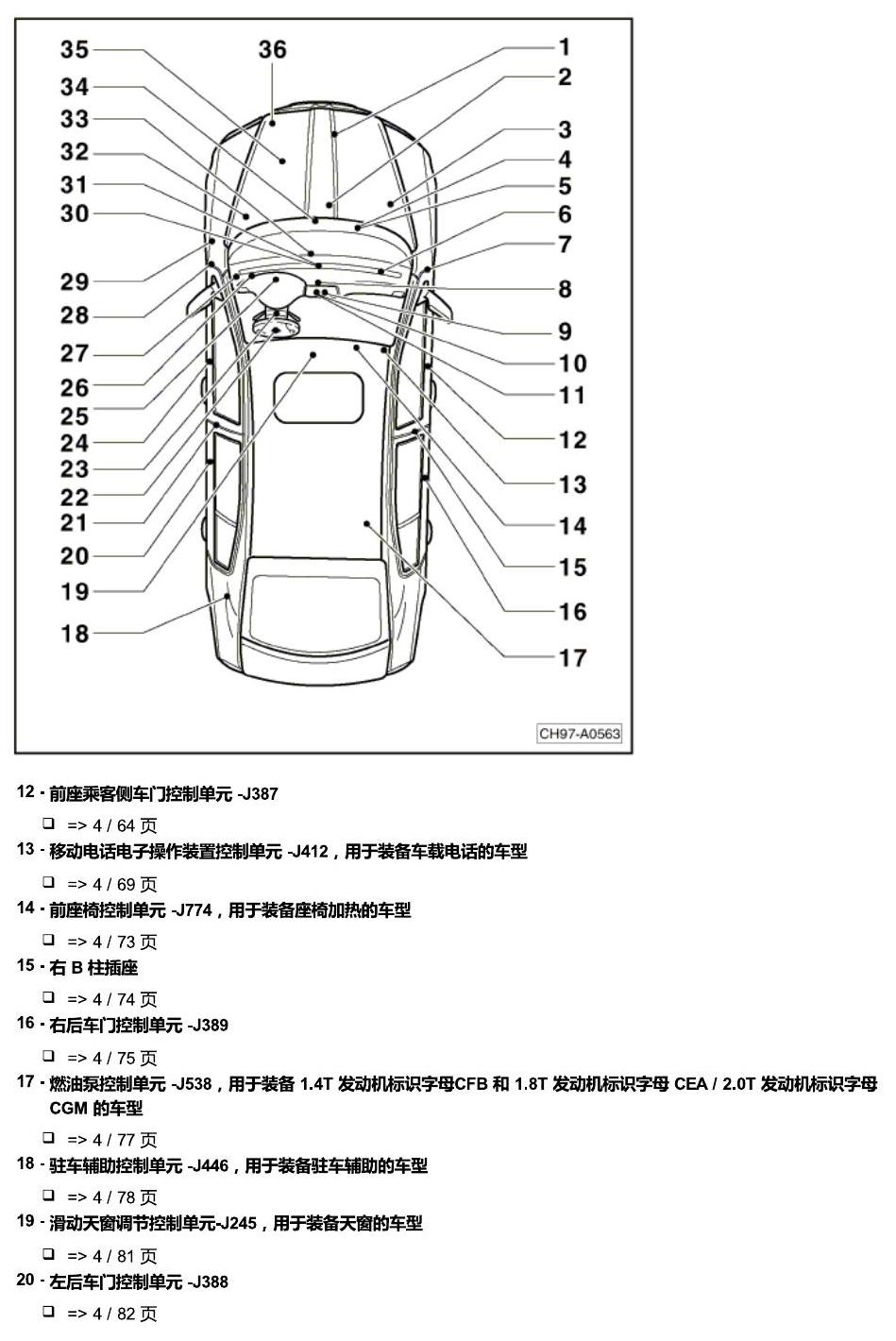

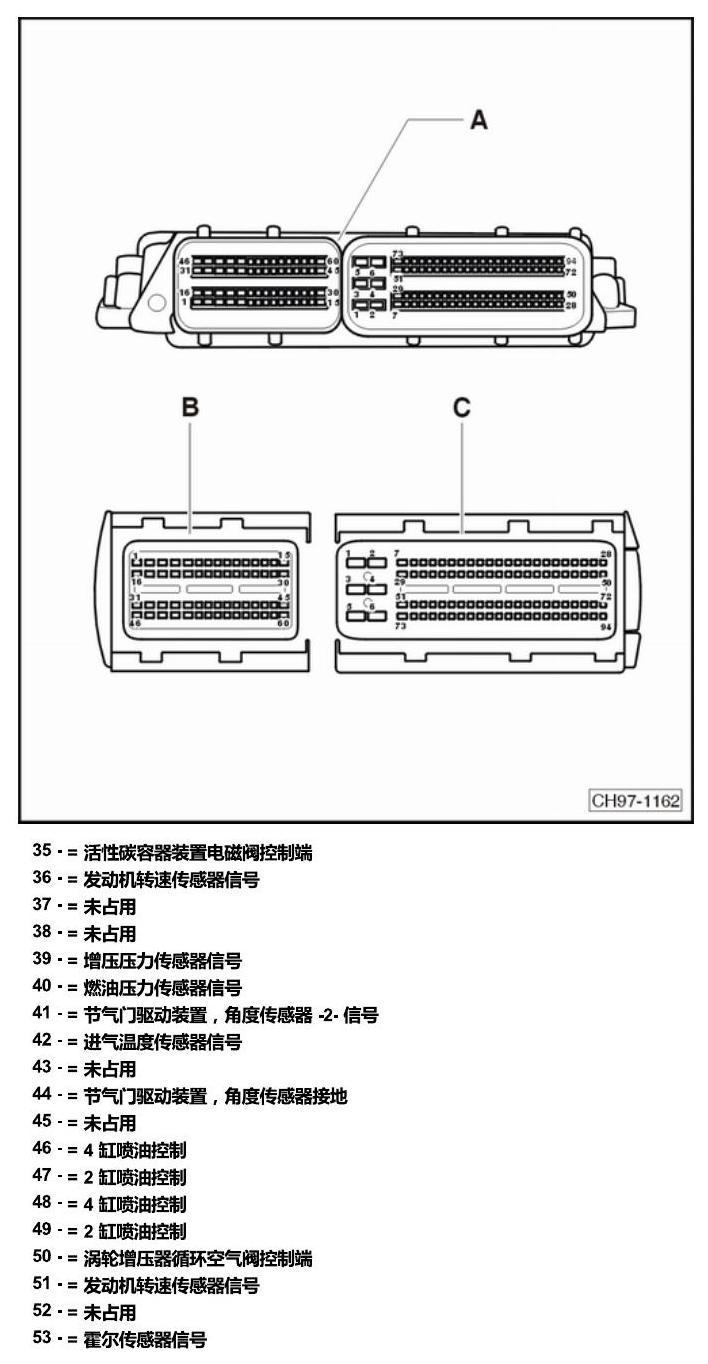

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第7页

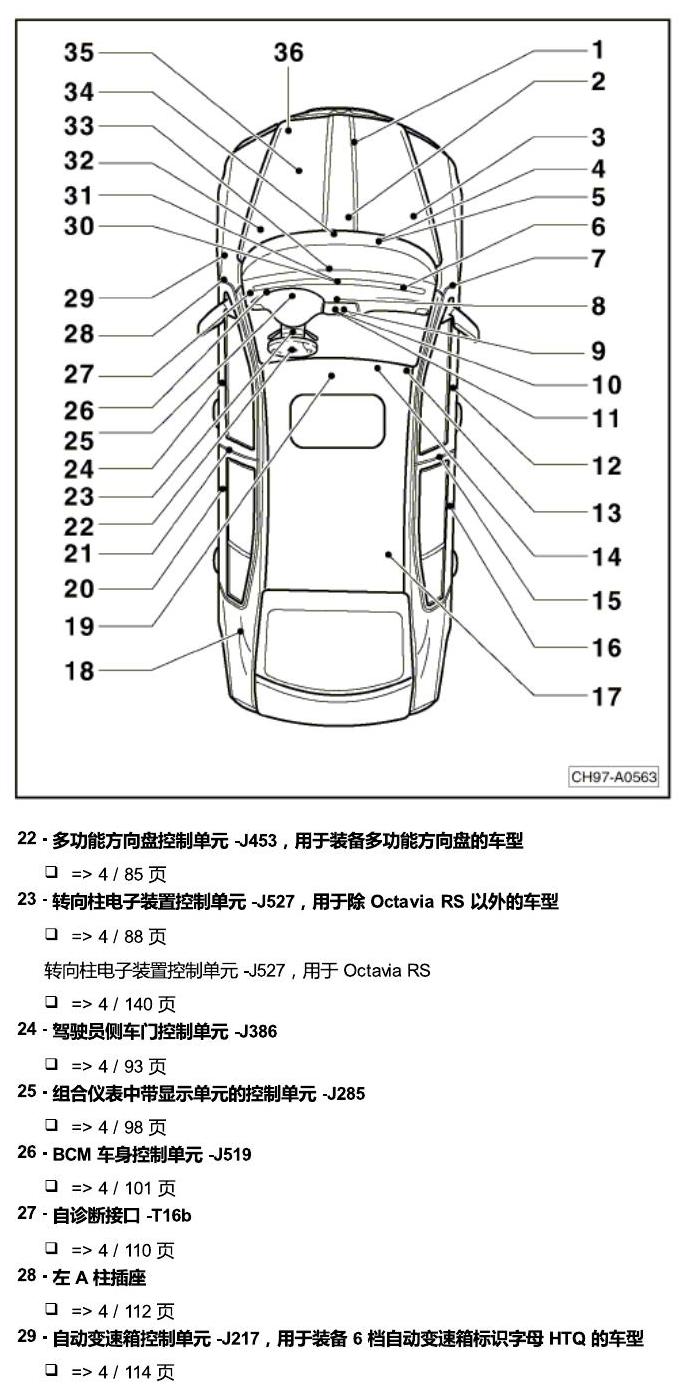

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第10页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第11页

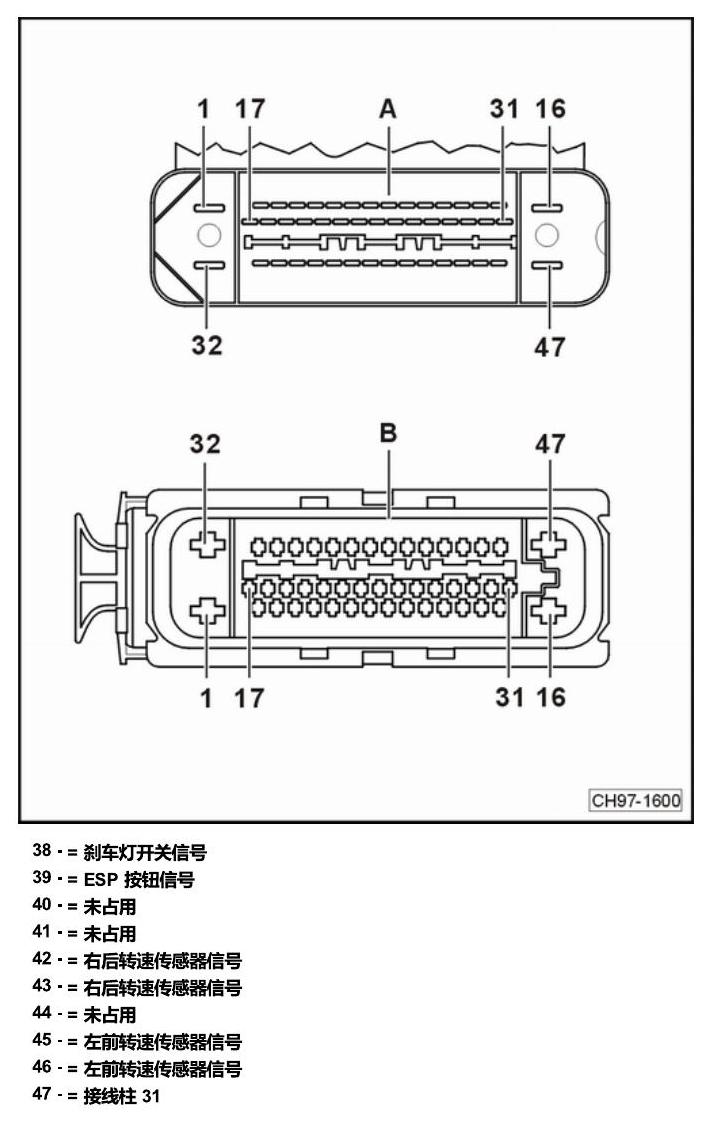

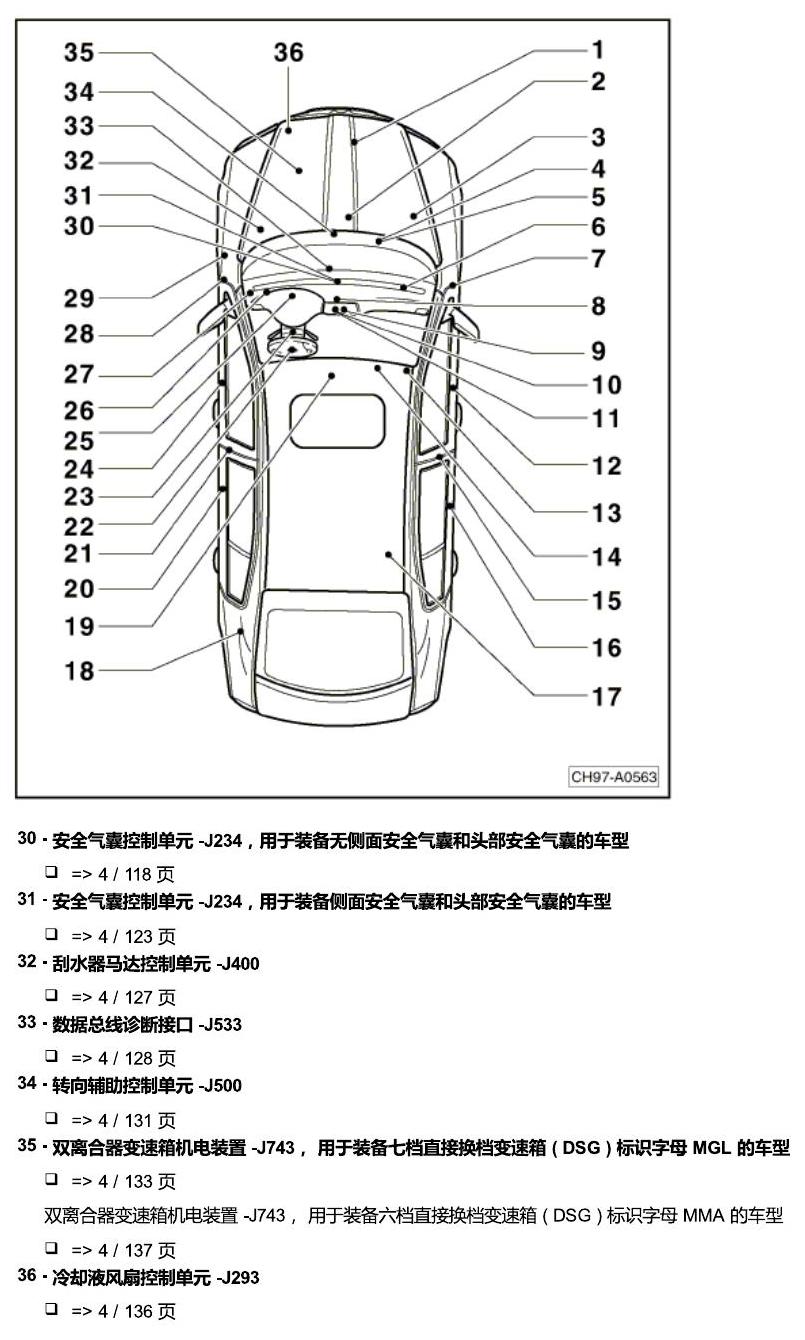

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第13页

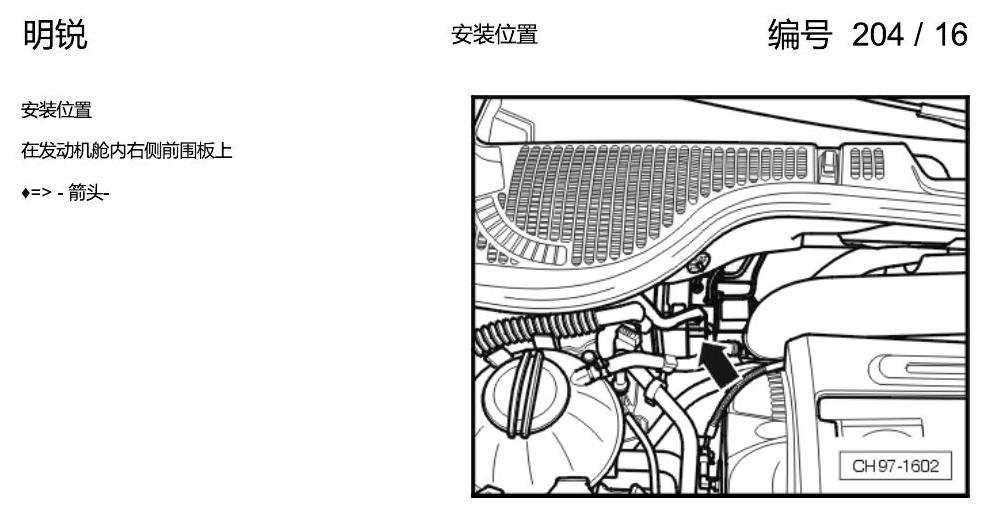

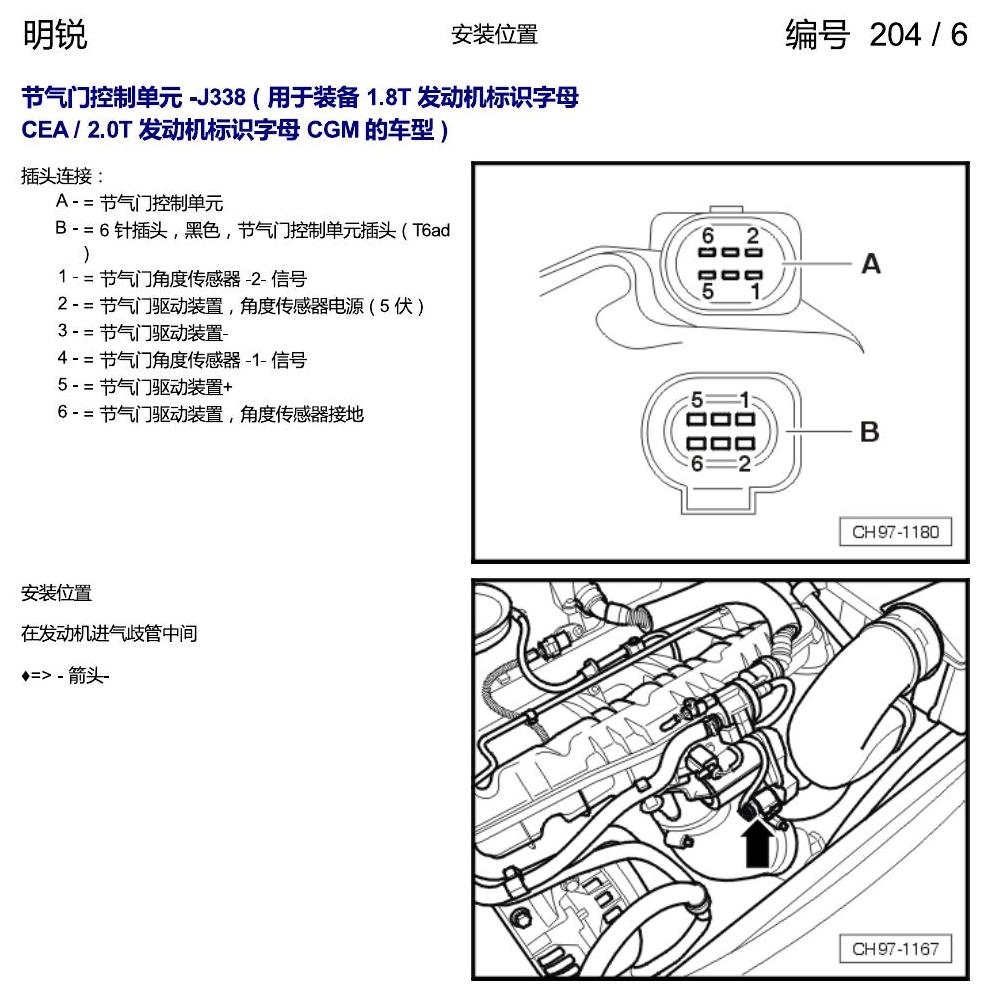

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第14页

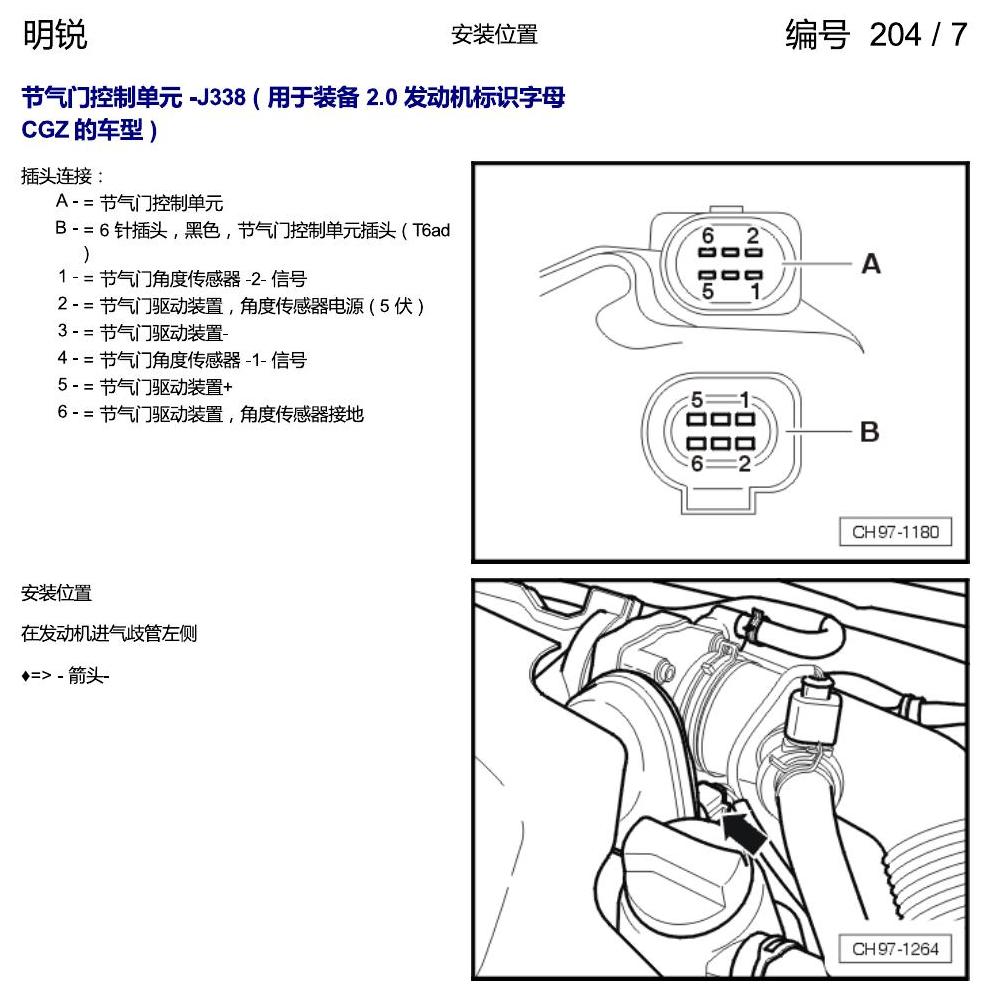

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第15页

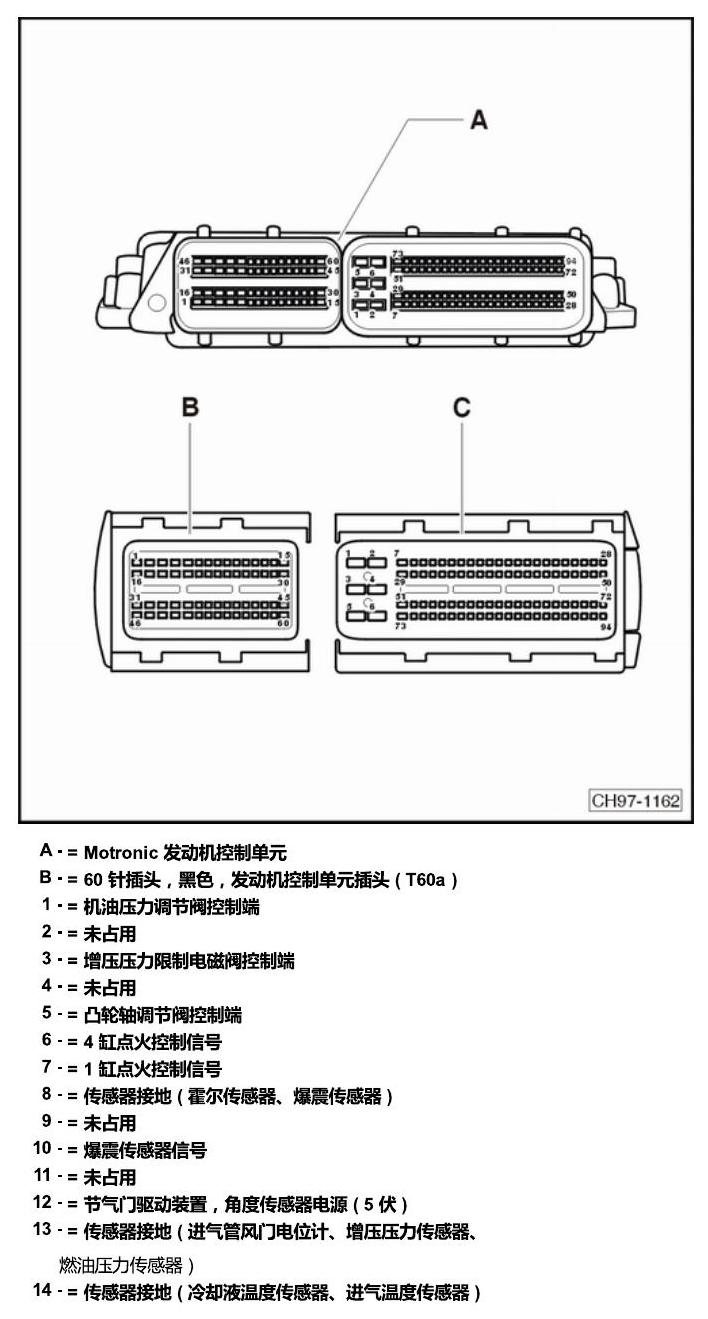

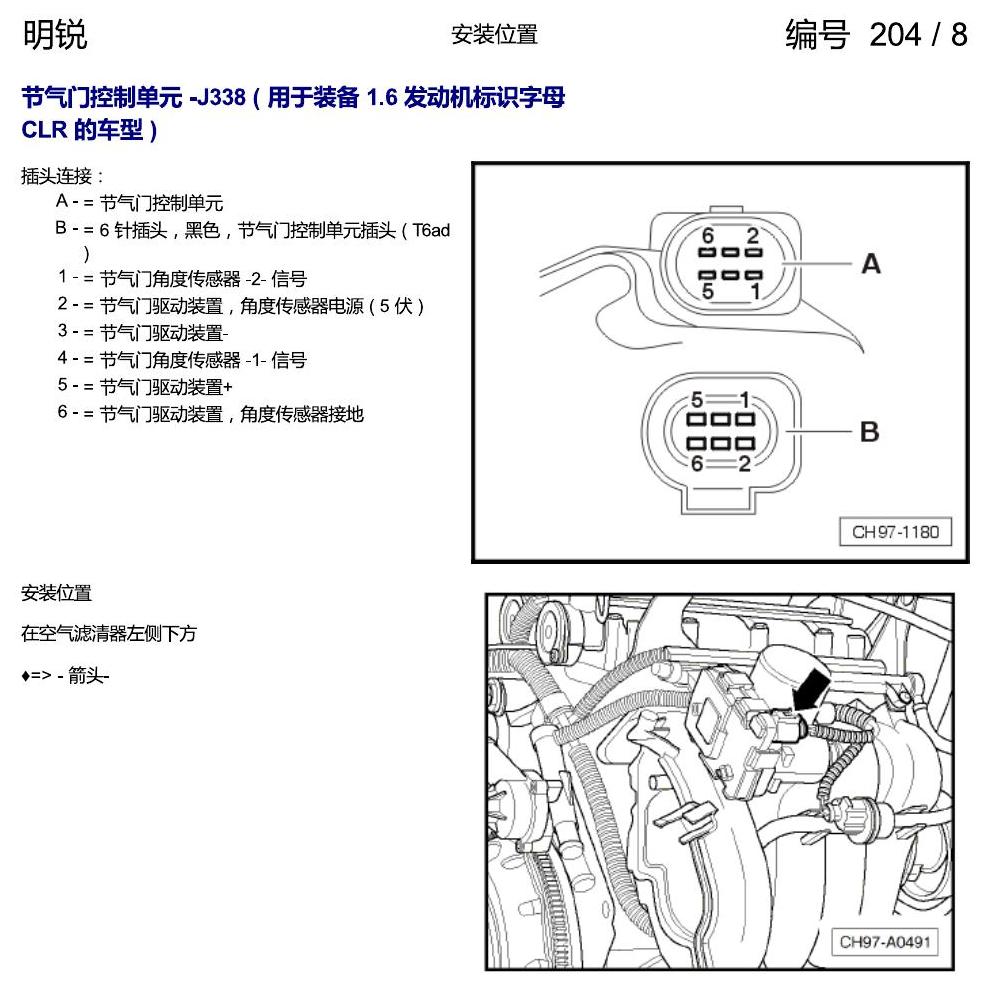

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第16页

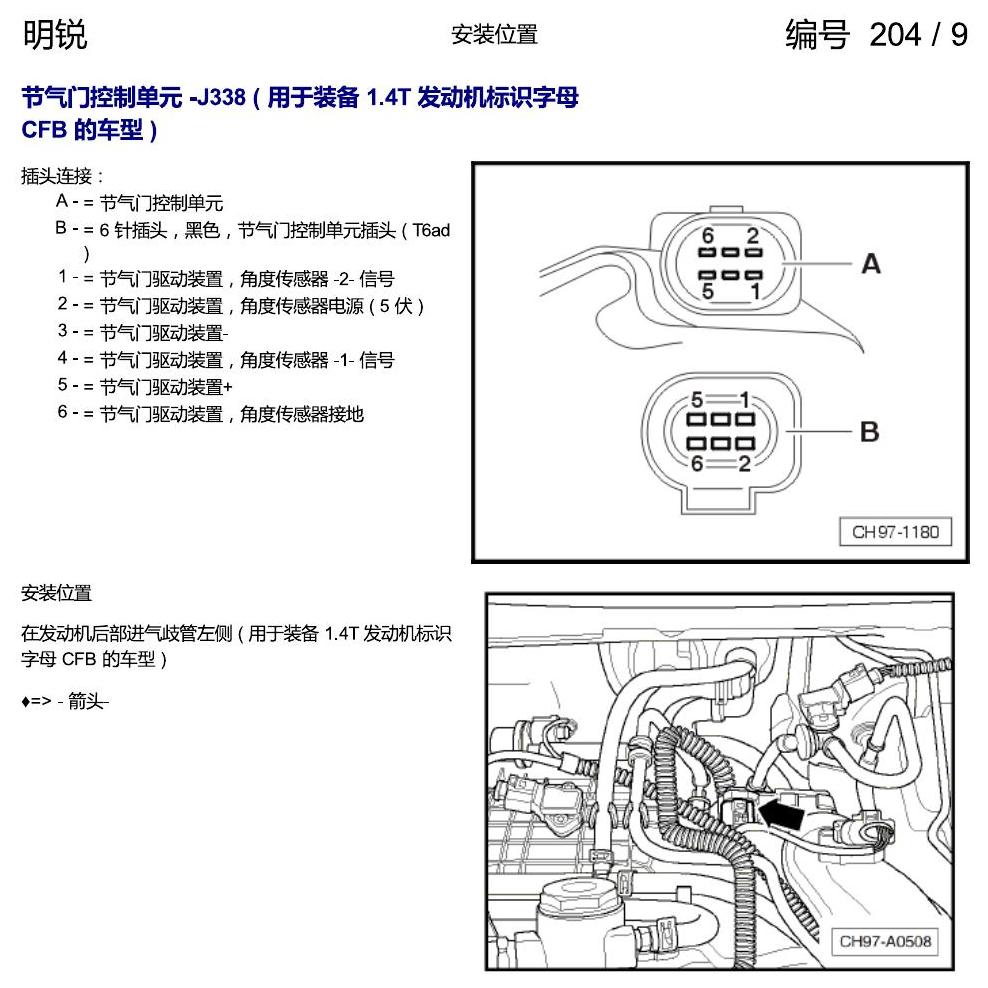

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第17页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第18页

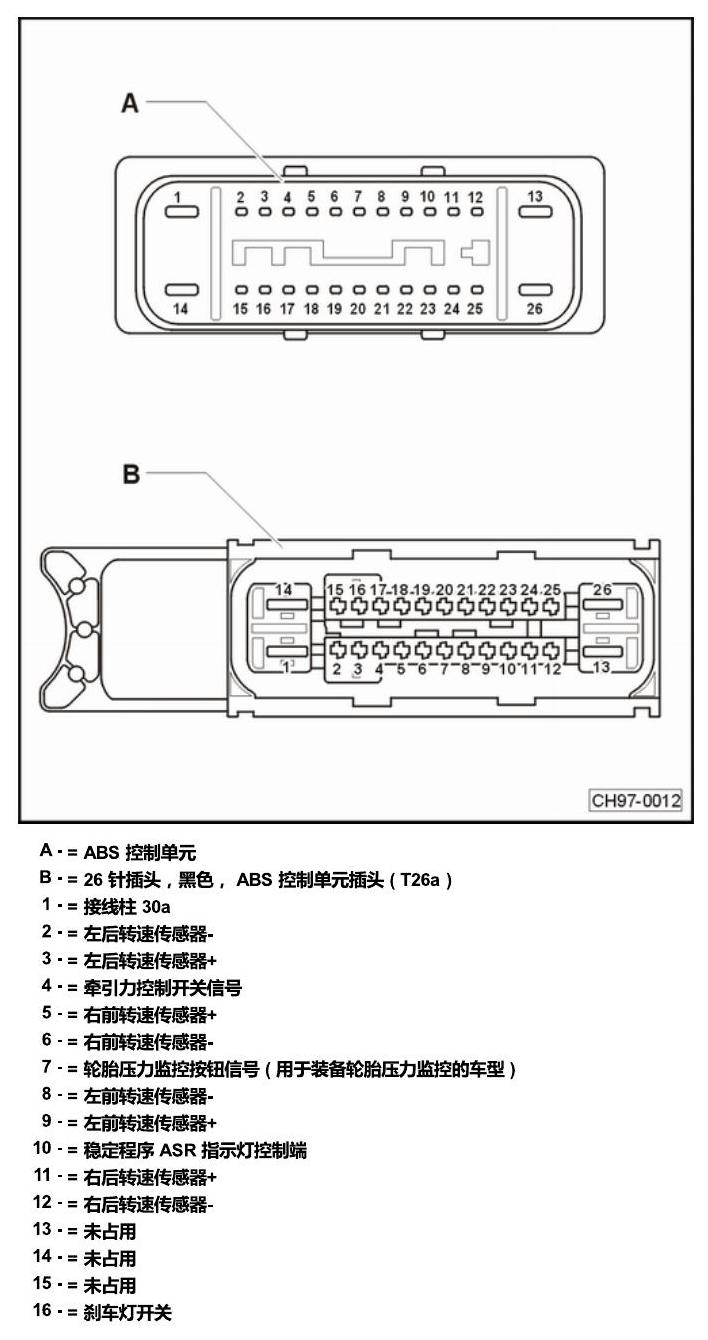

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第19页

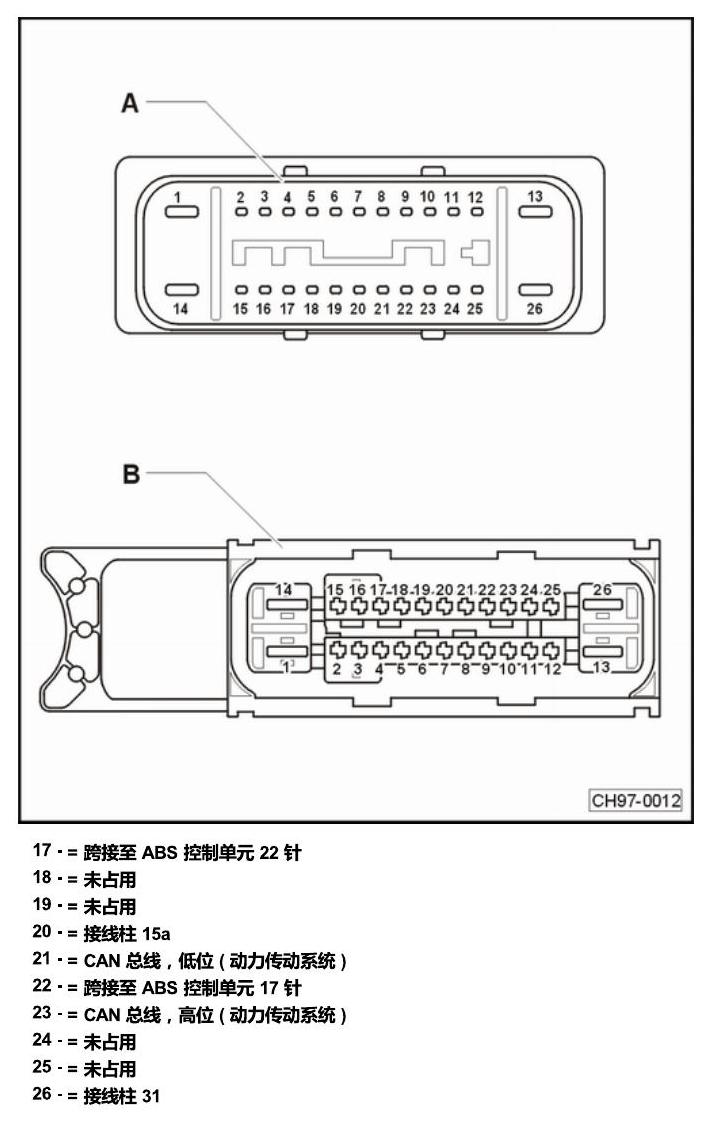

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第21页

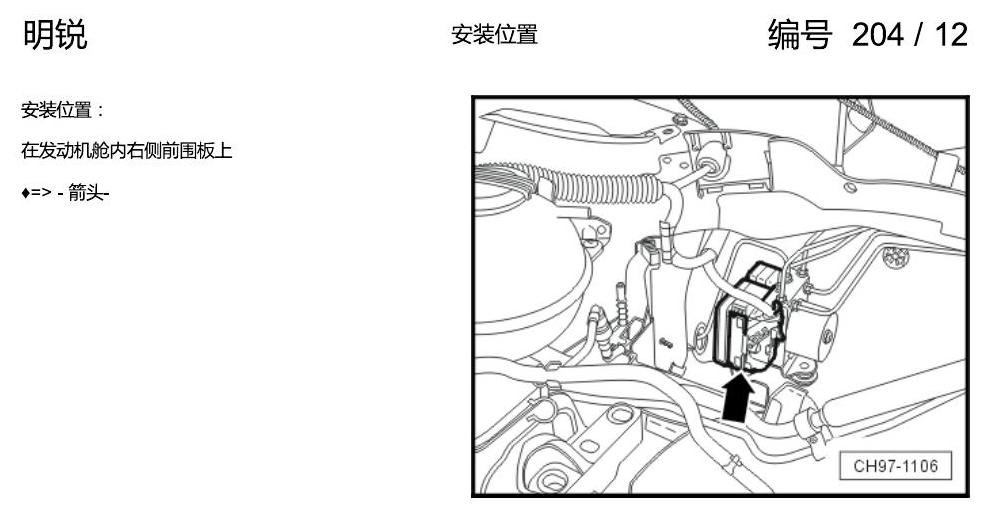

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第22页

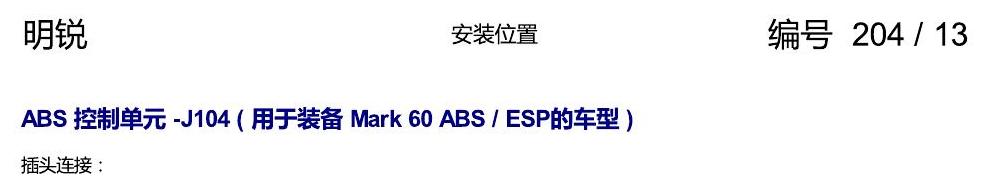

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第23页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第24页

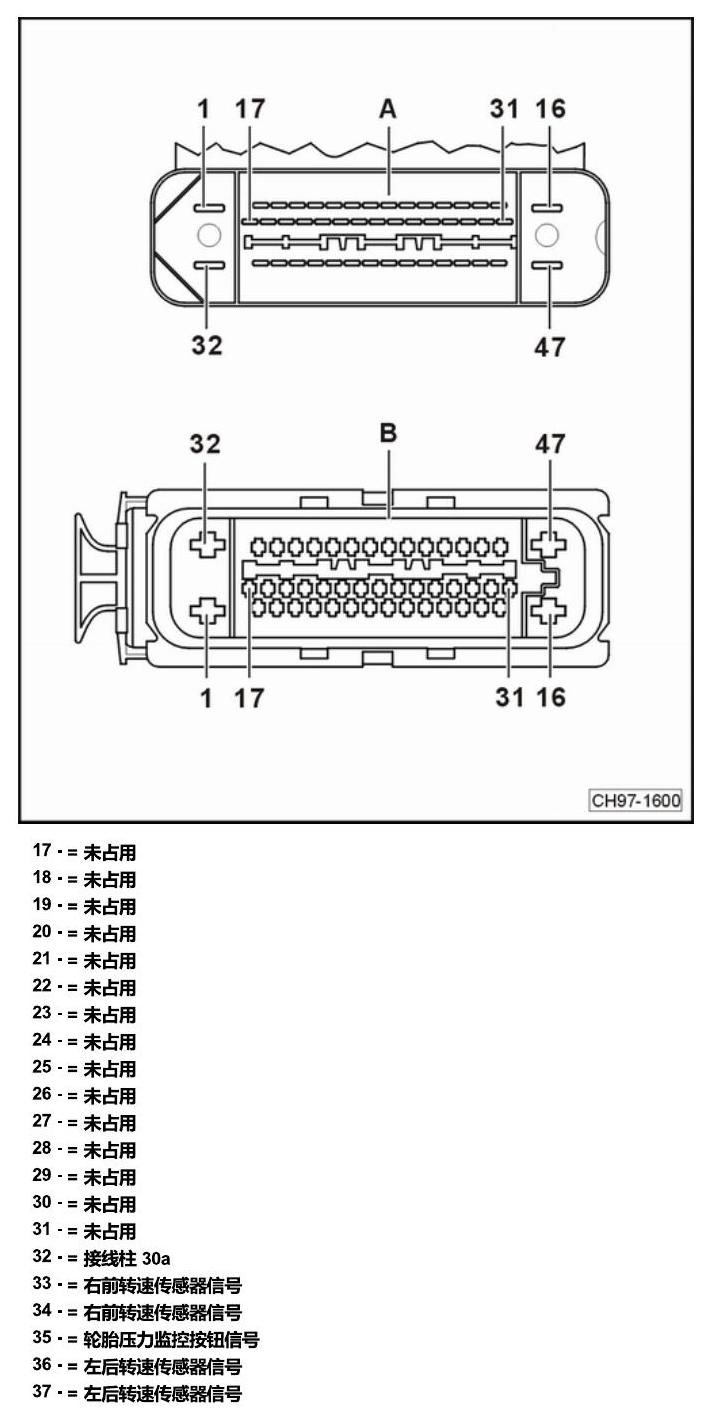

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第26页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第27页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第29页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第30页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第31页

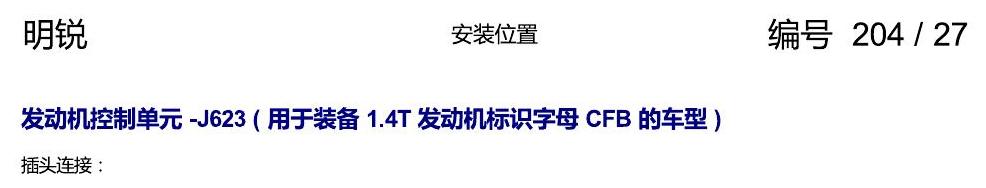

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第32页

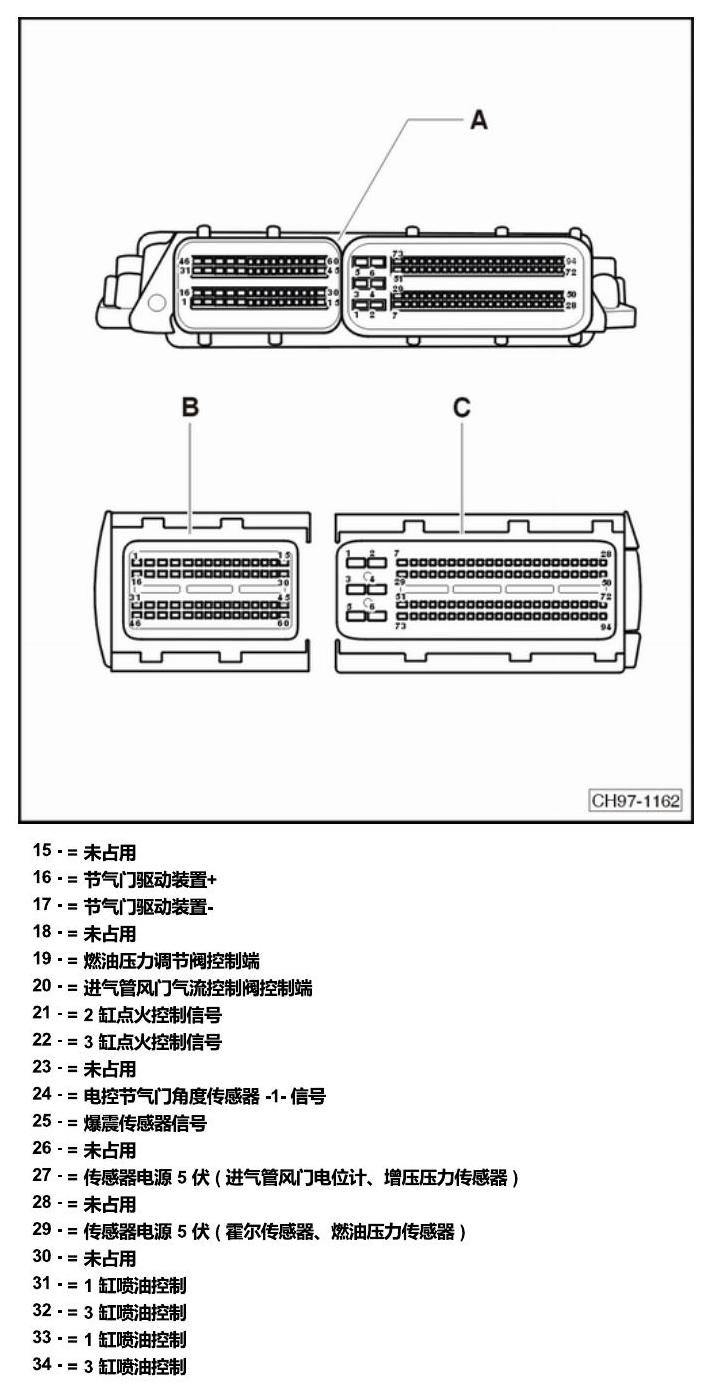

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第34页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第35页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第37页

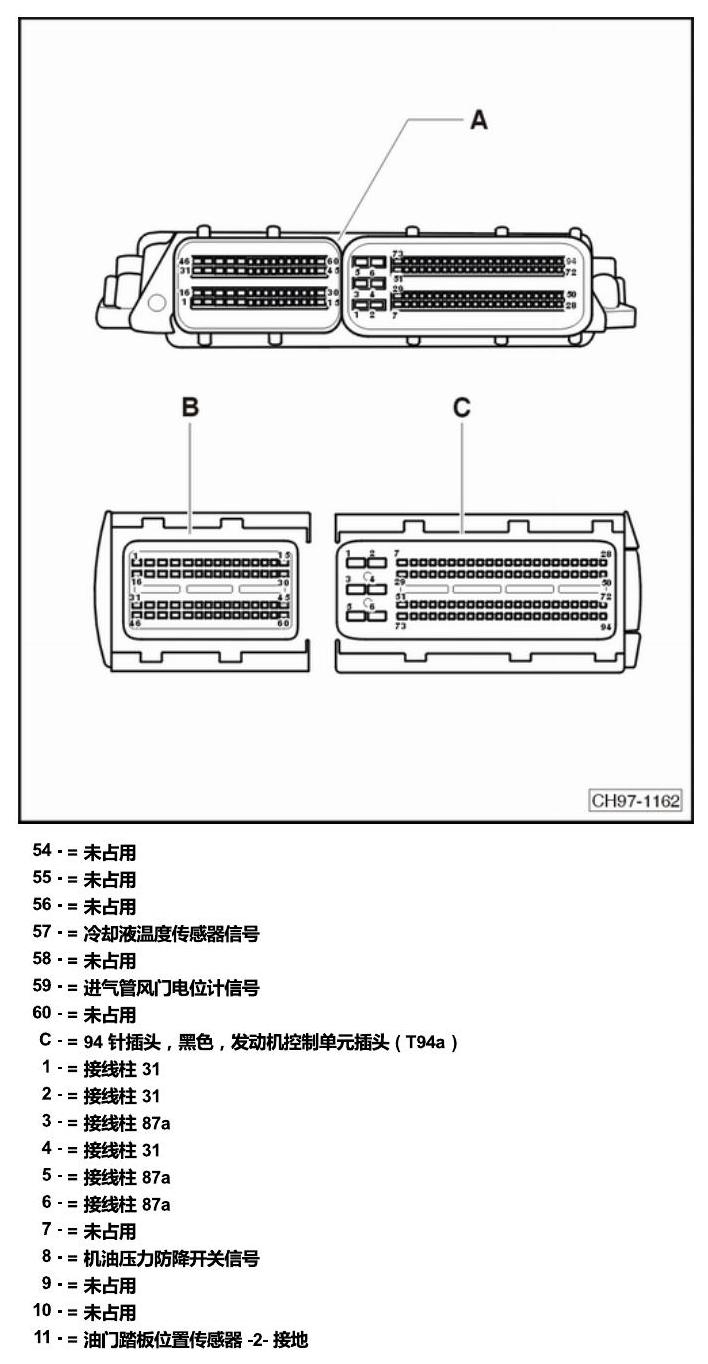

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第39页

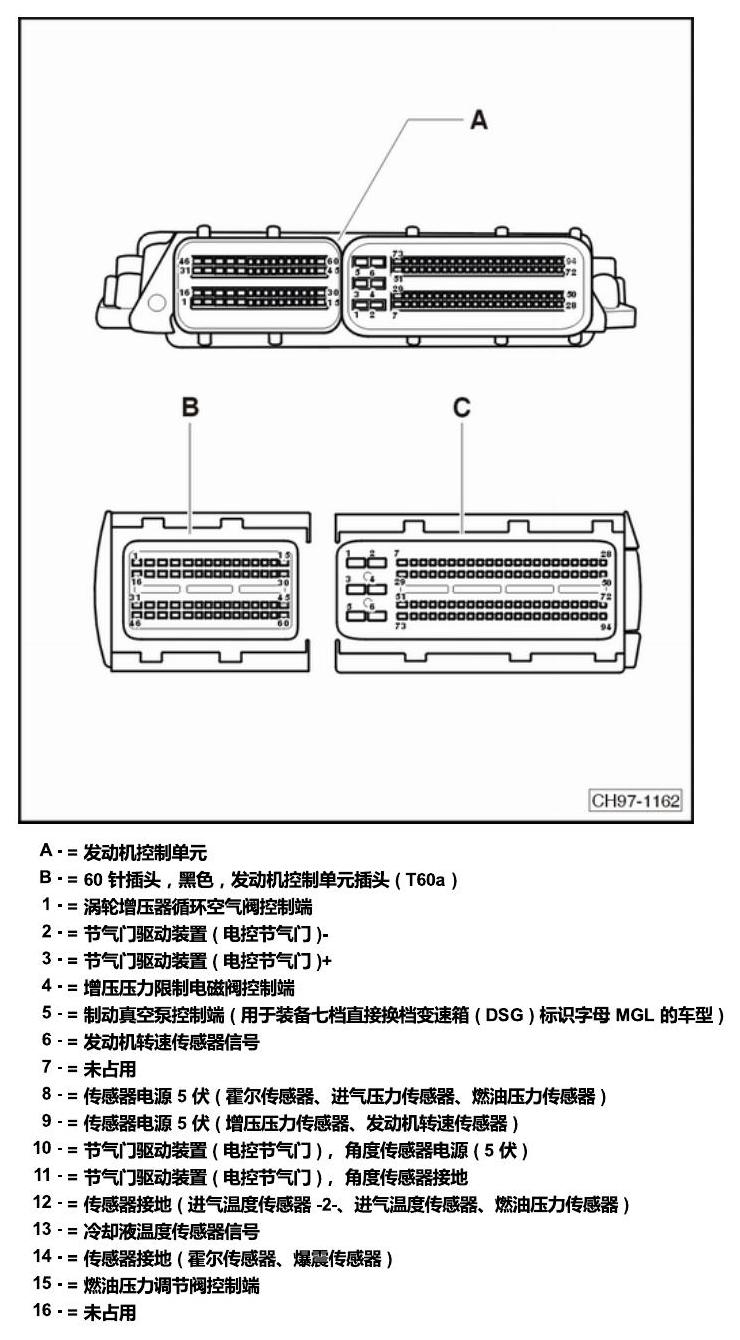

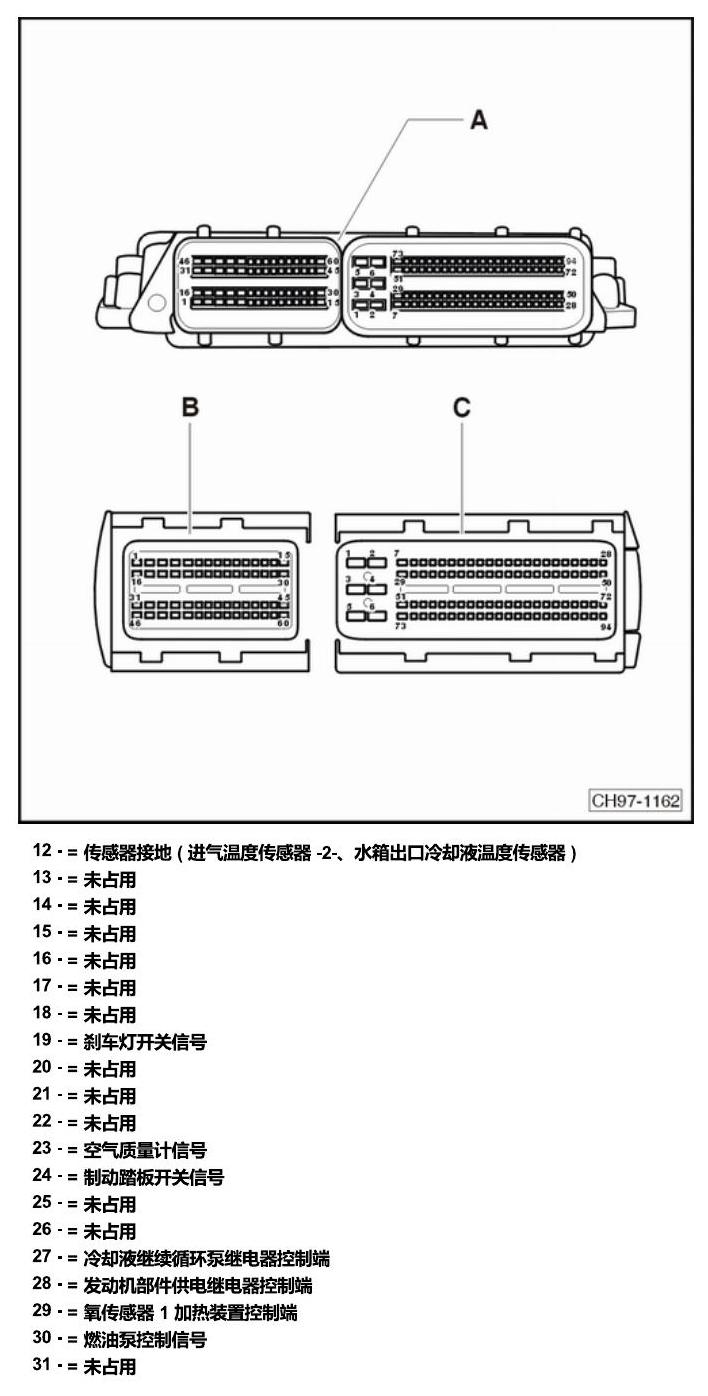

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第41页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第42页

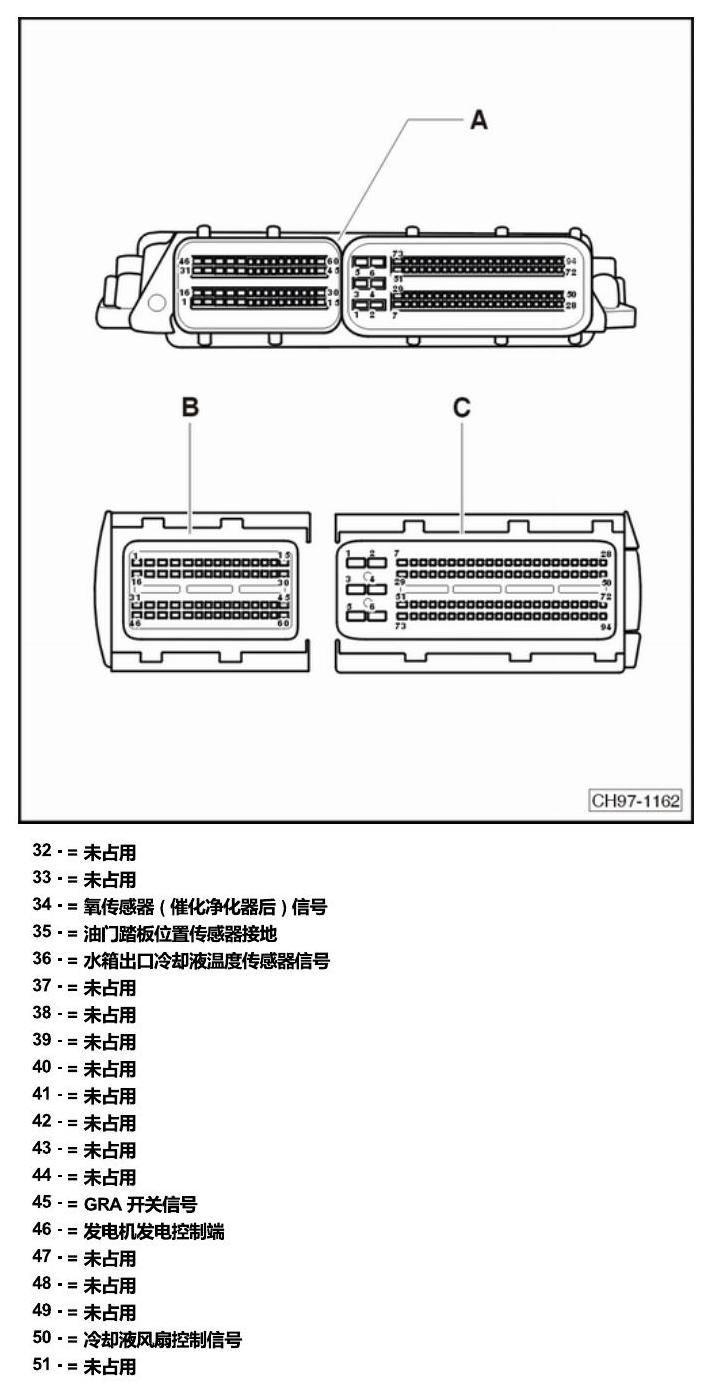

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第44页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第45页

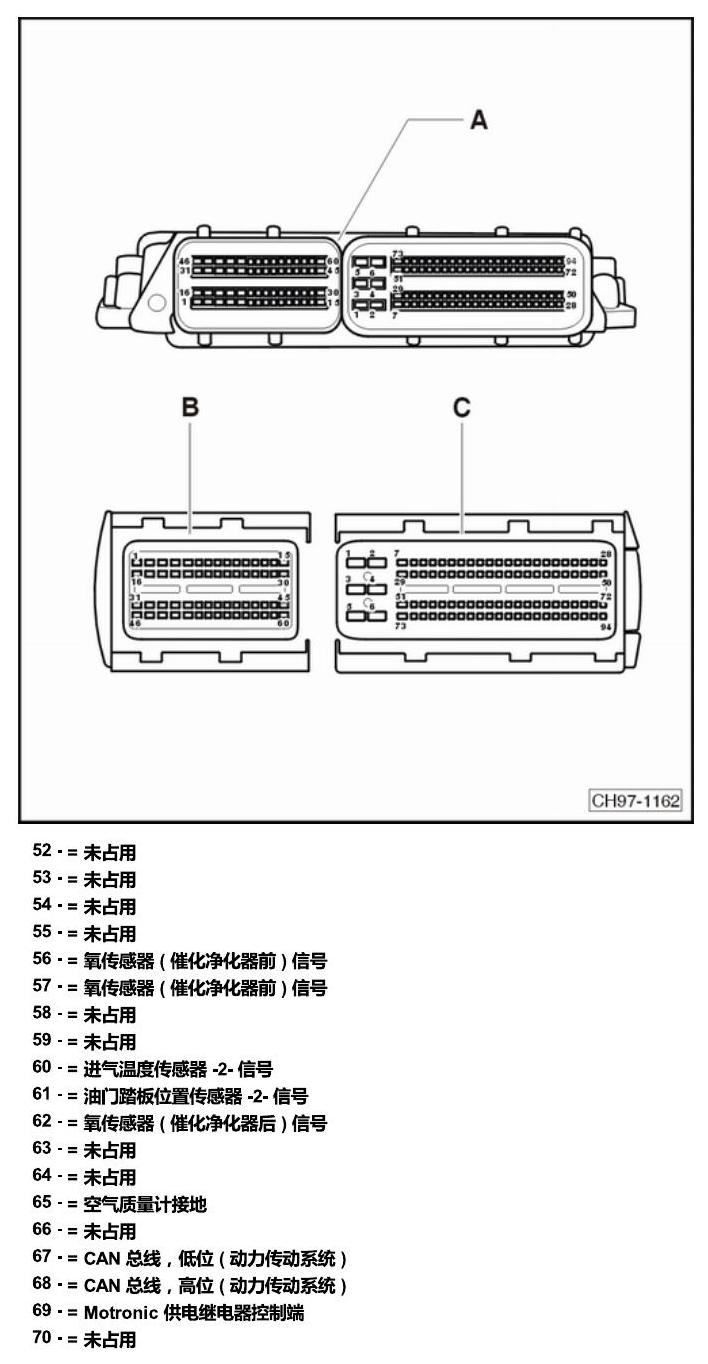

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第47页

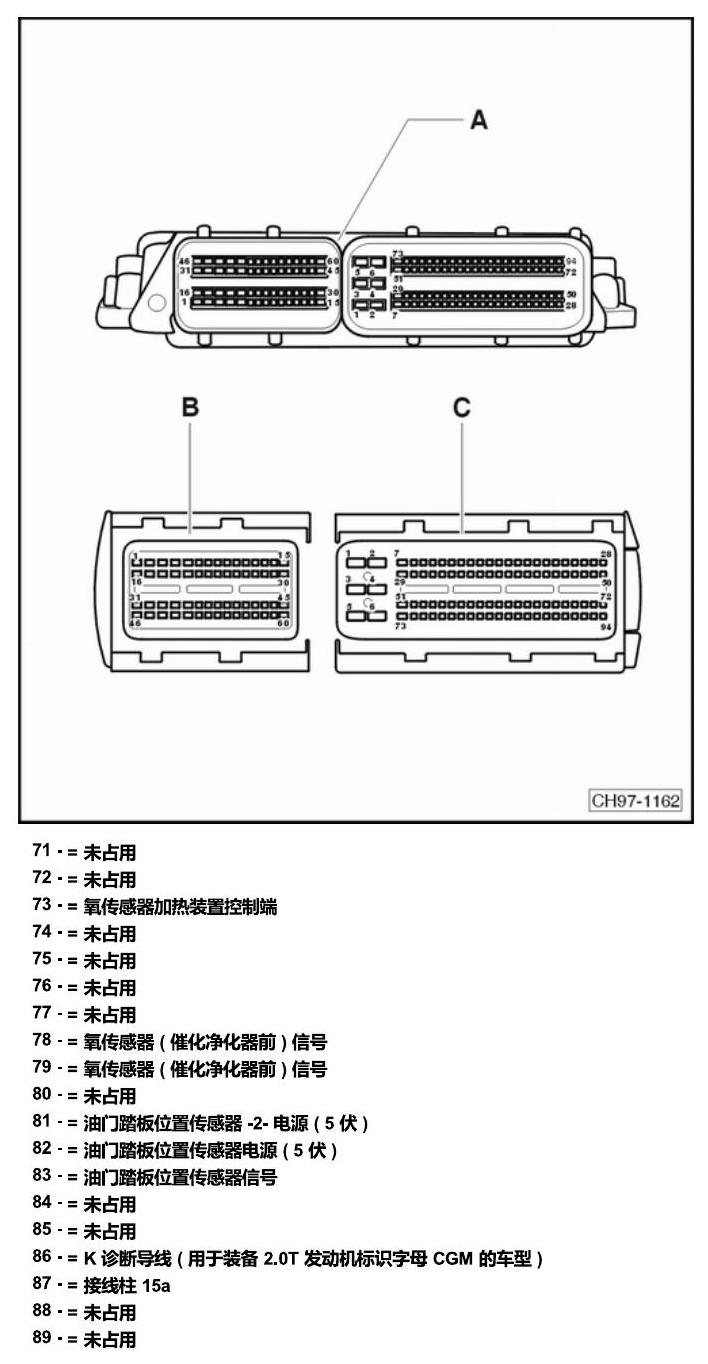

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第49页

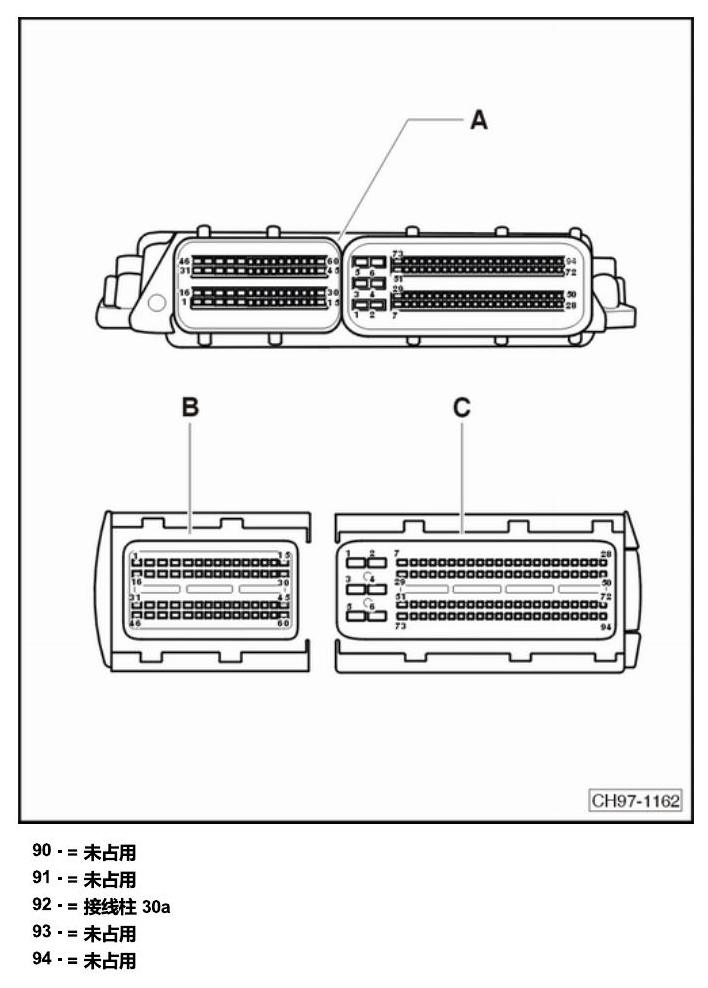

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第51页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第52页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第53页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第54页

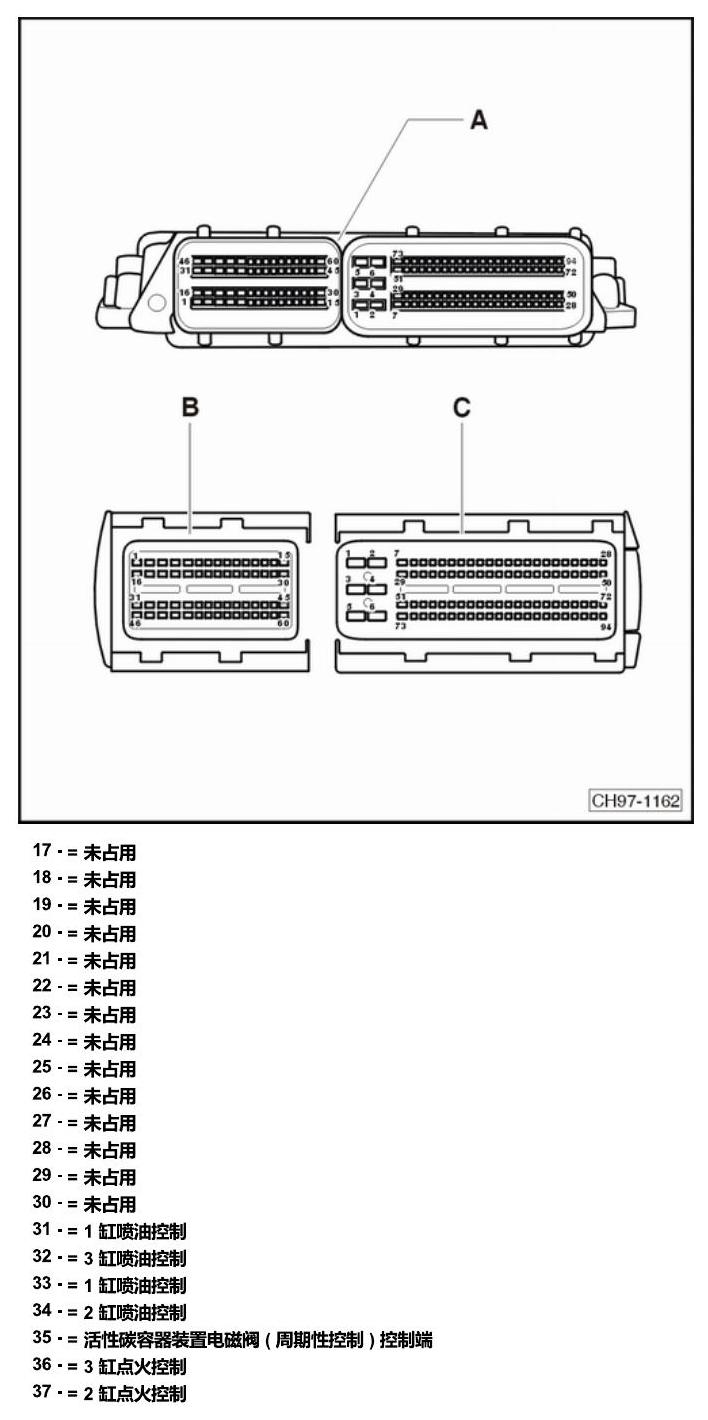

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第56页

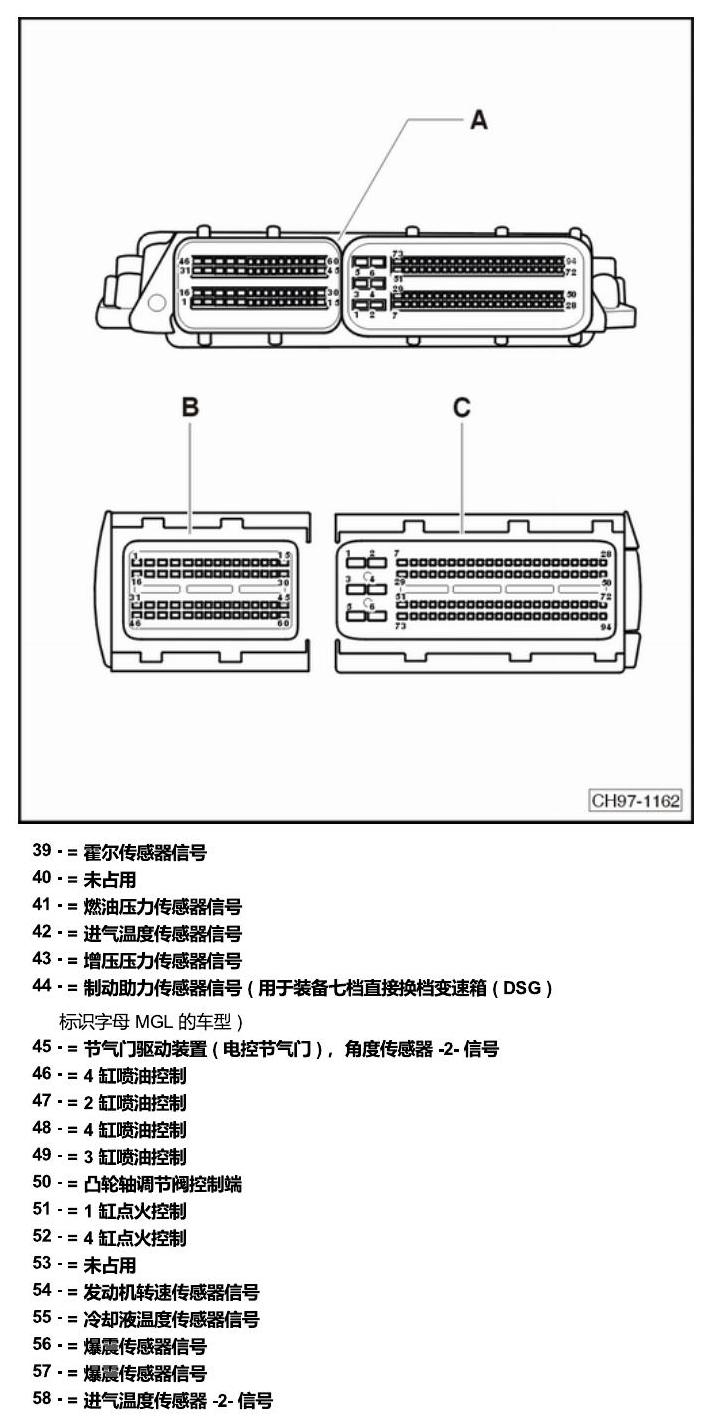

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第59页

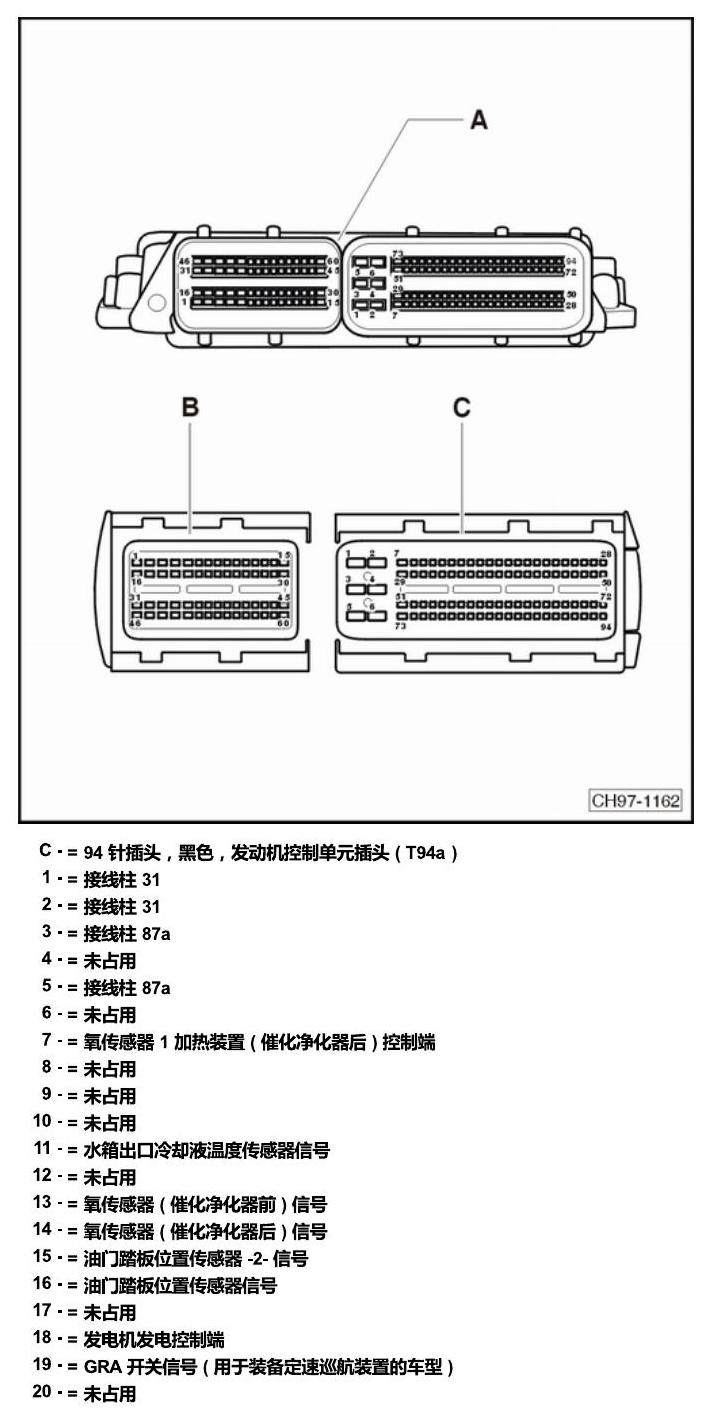

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第62页

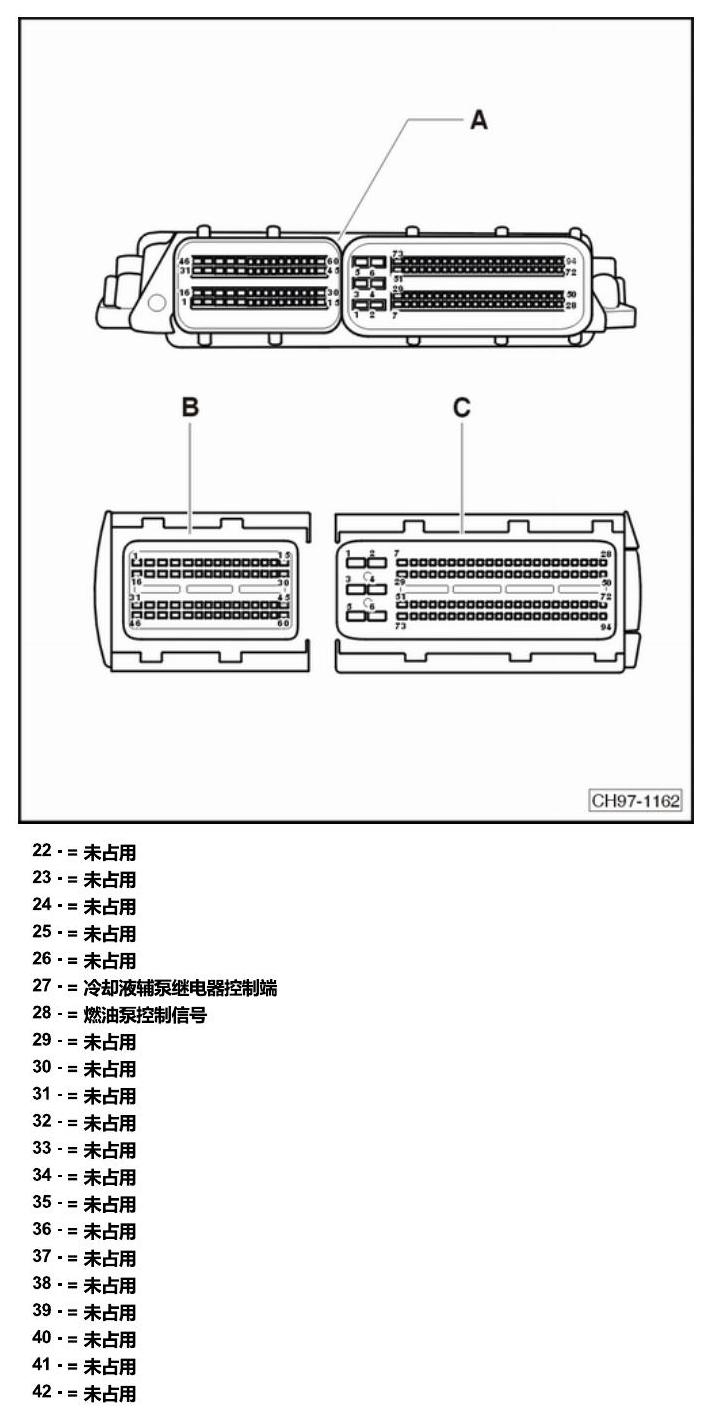

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第65页

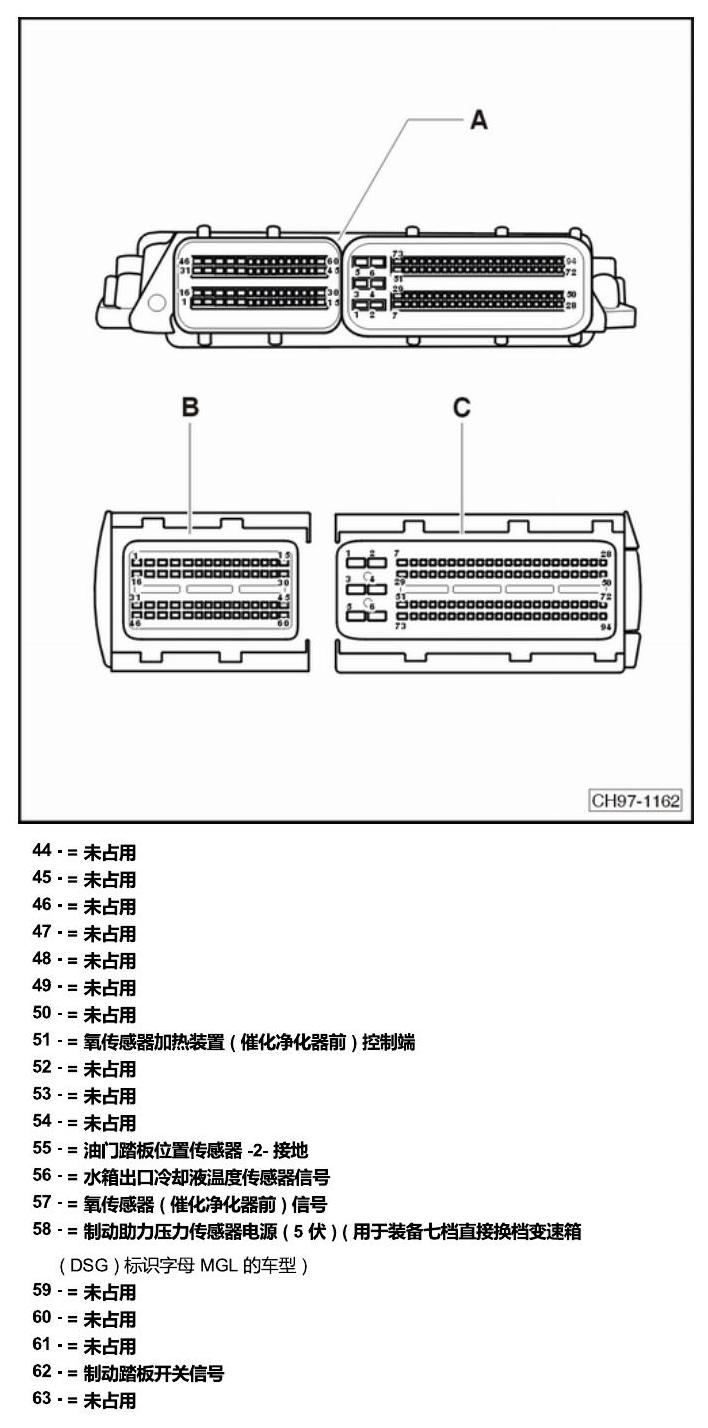

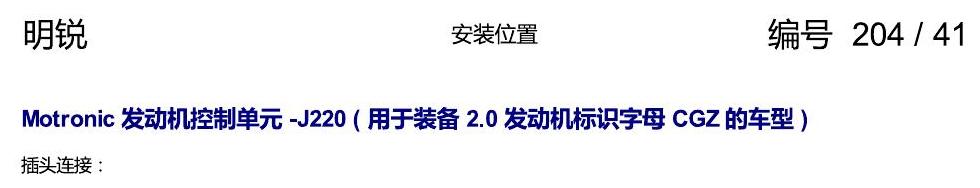

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第68页

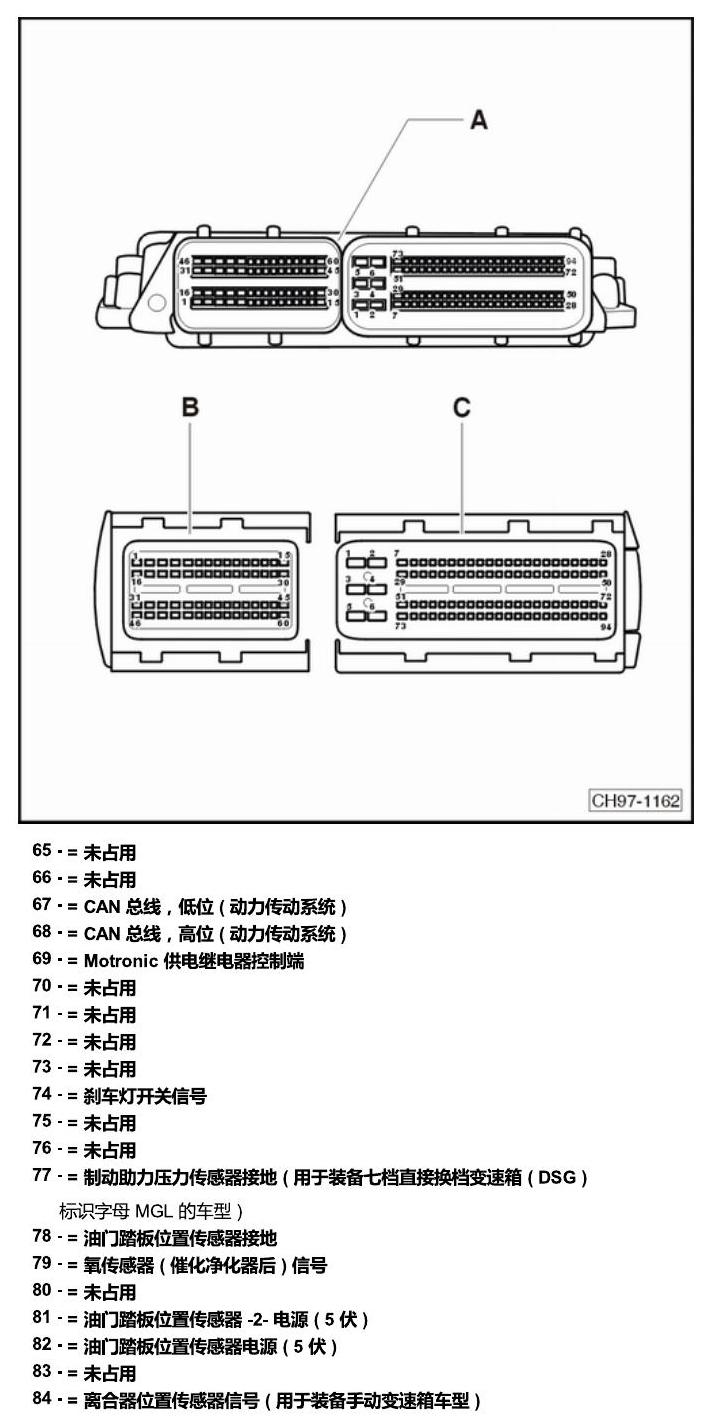

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第71页

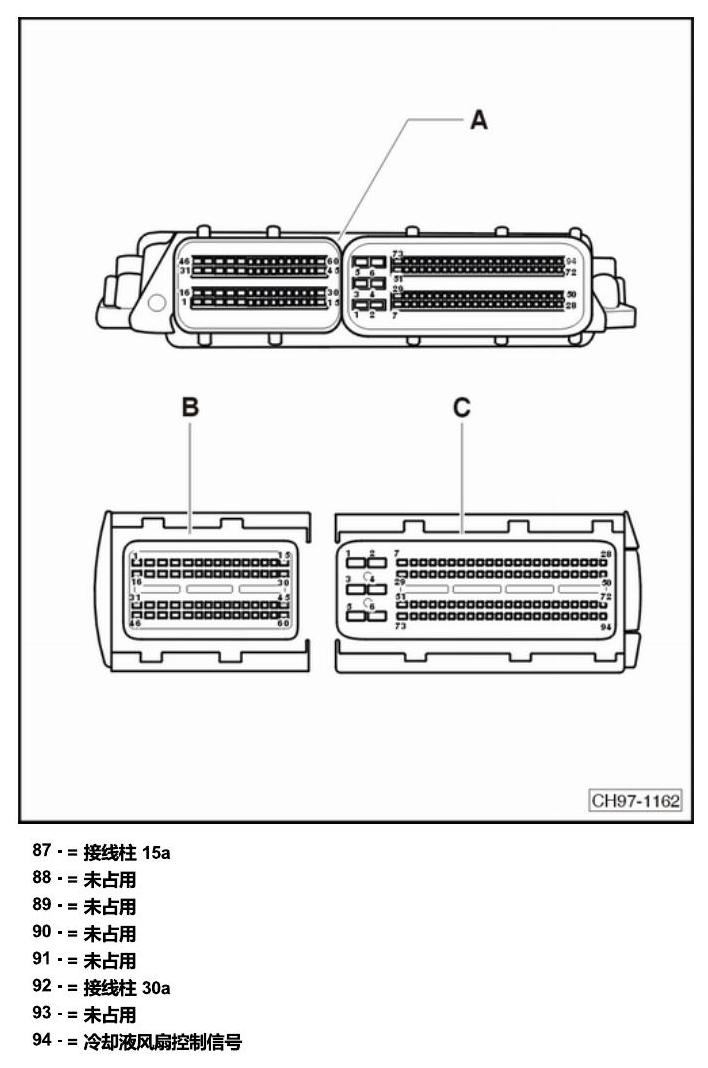

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第74页

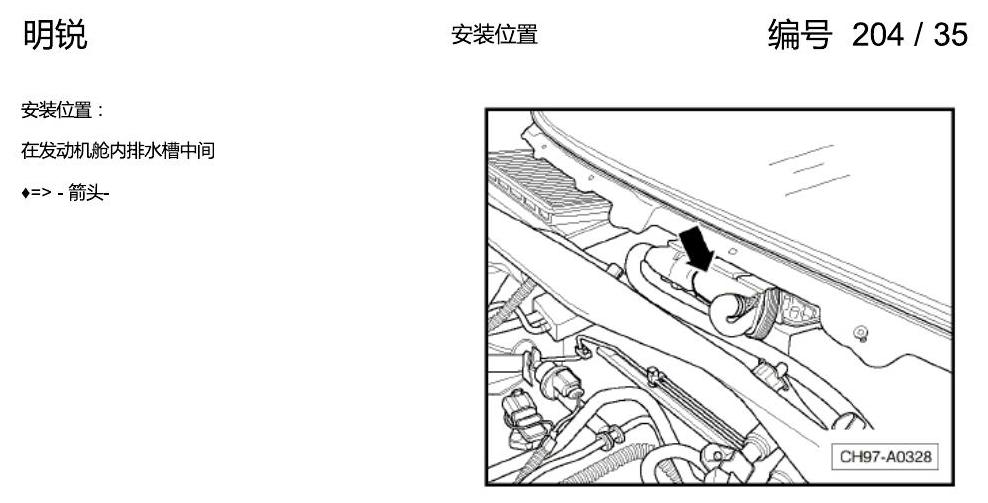

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第75页

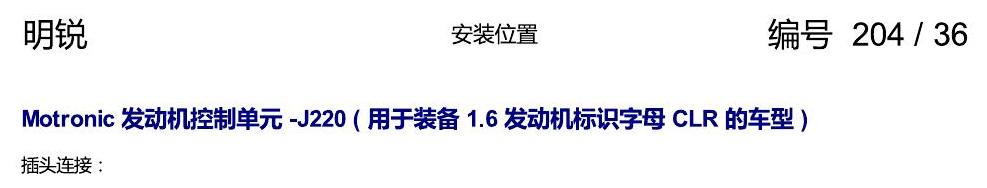

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第76页

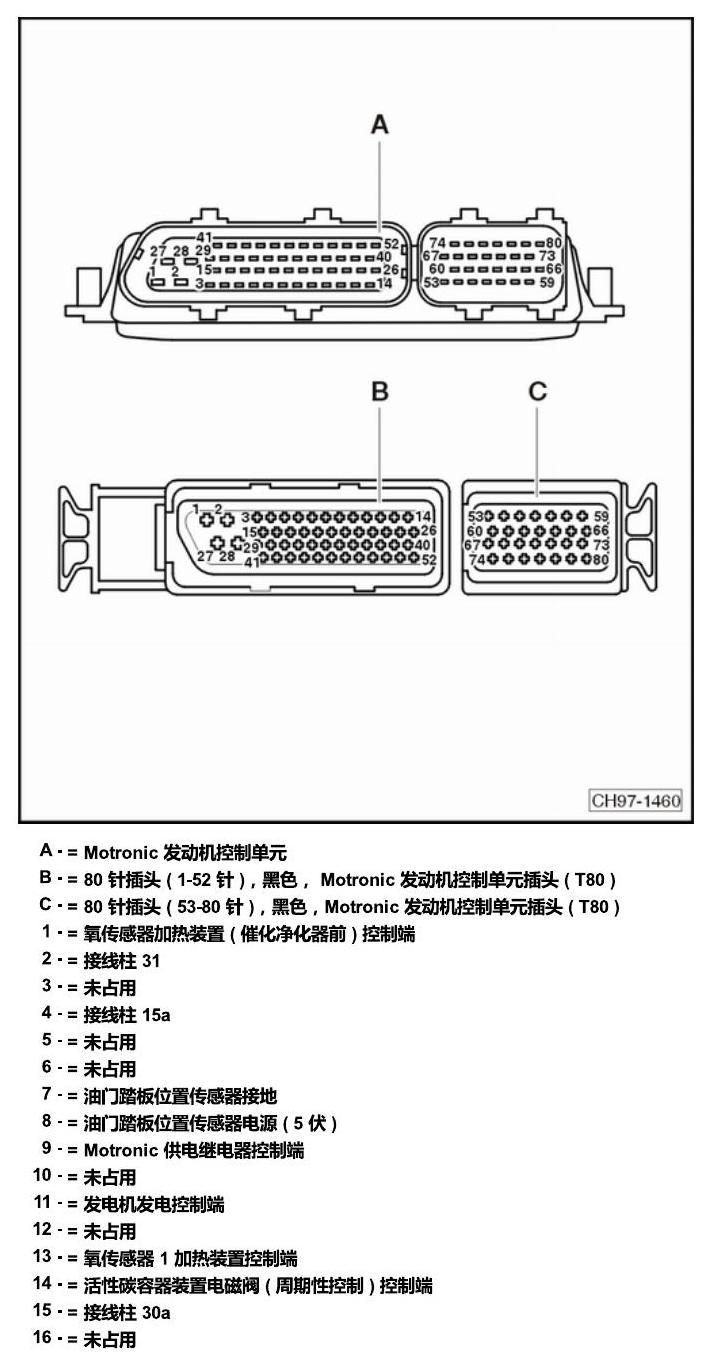

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第77页

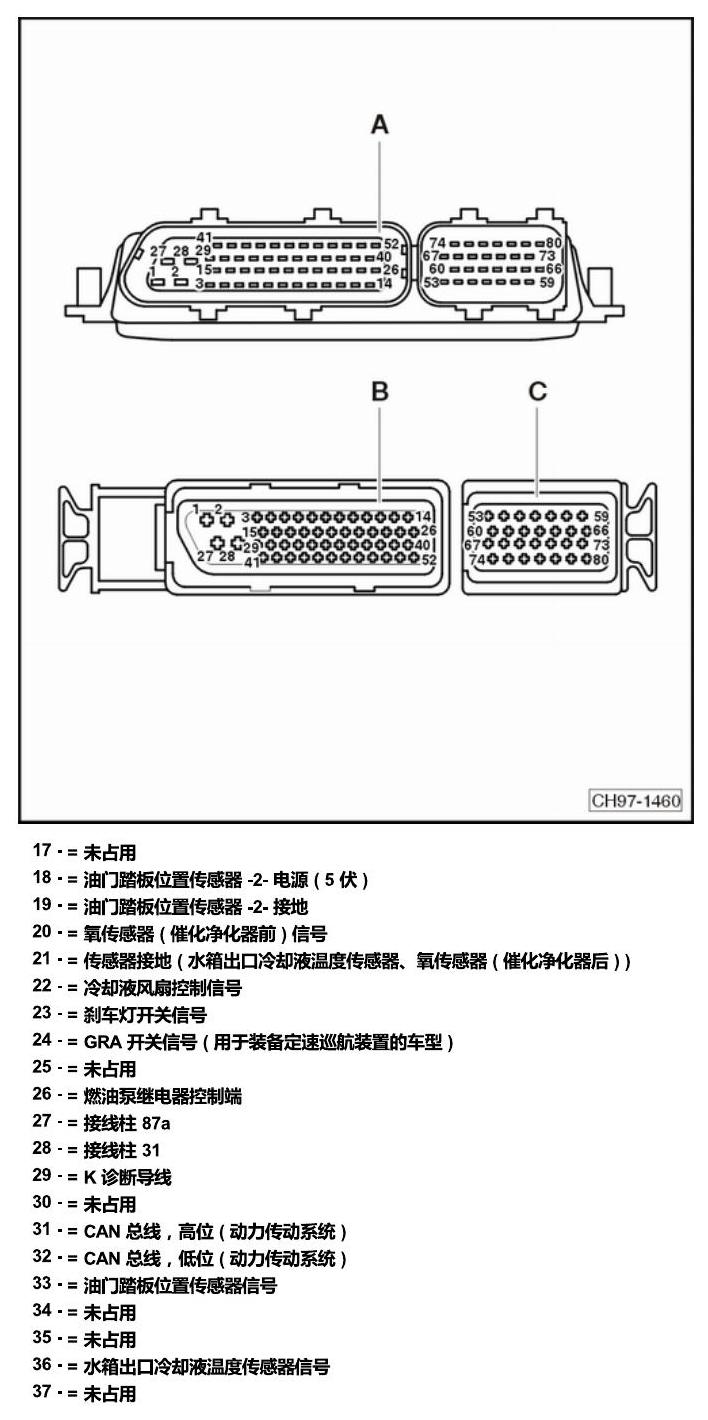

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第79页

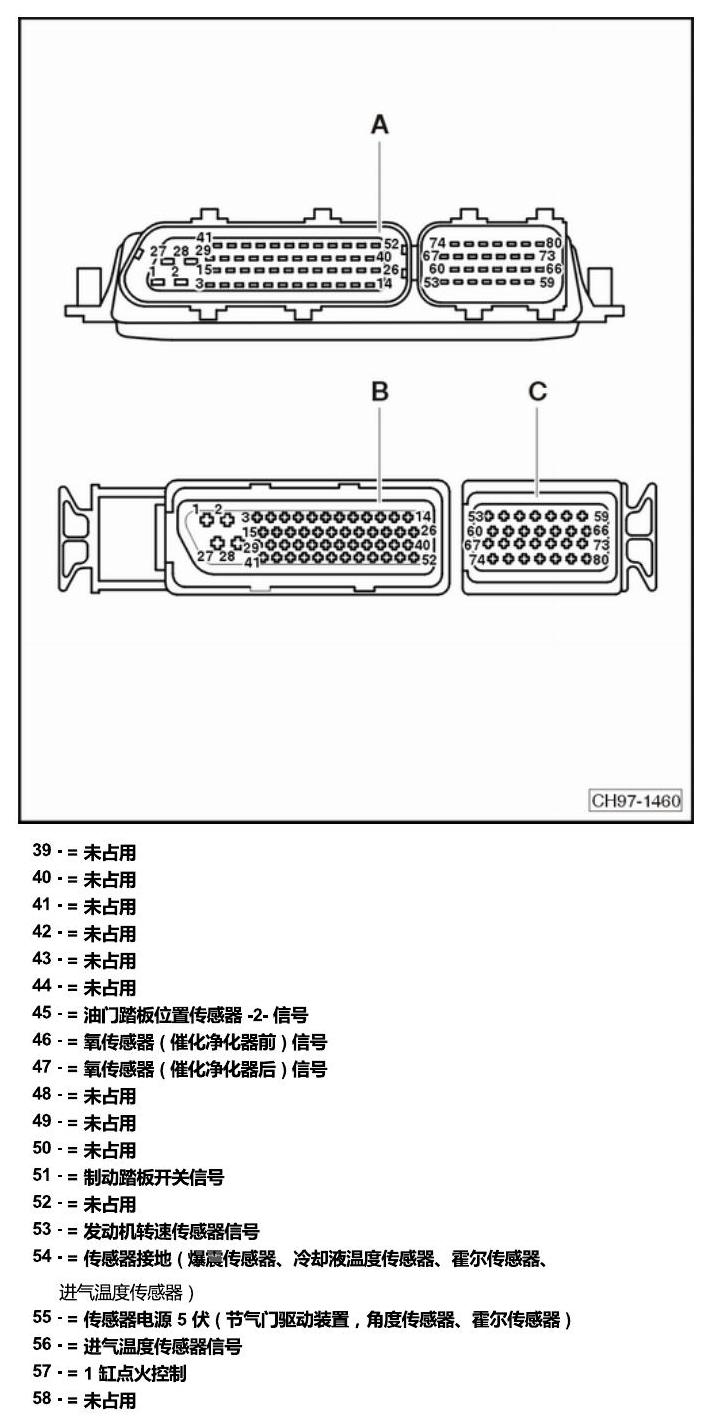

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第82页

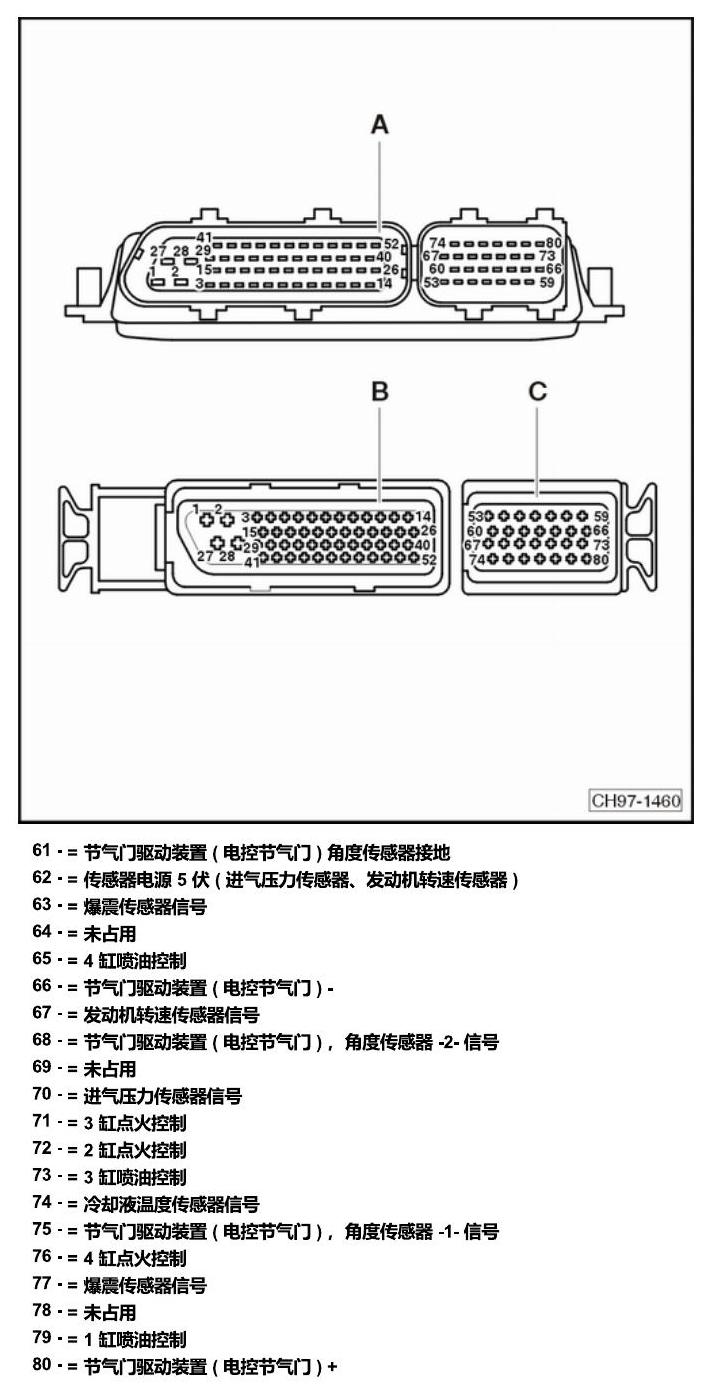

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第85页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第86页

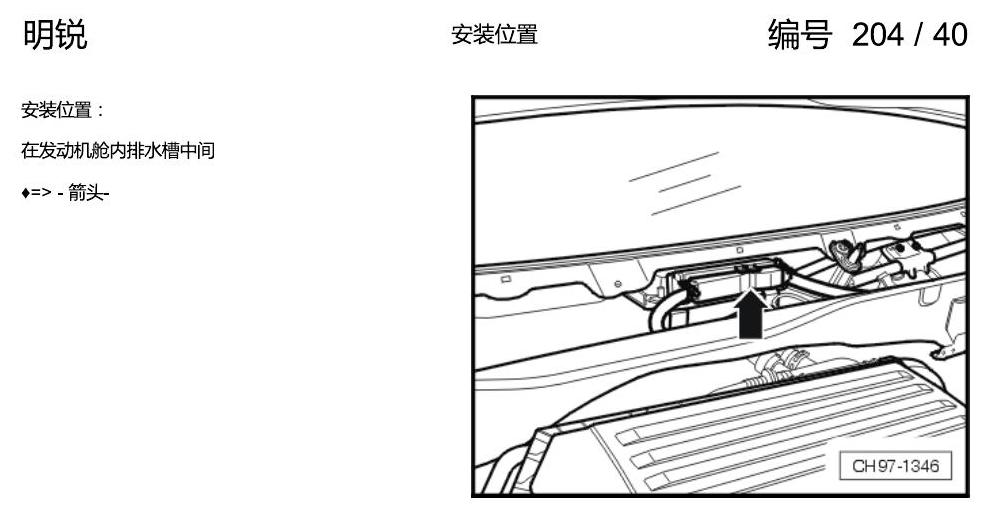

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第87页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第88页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第89页

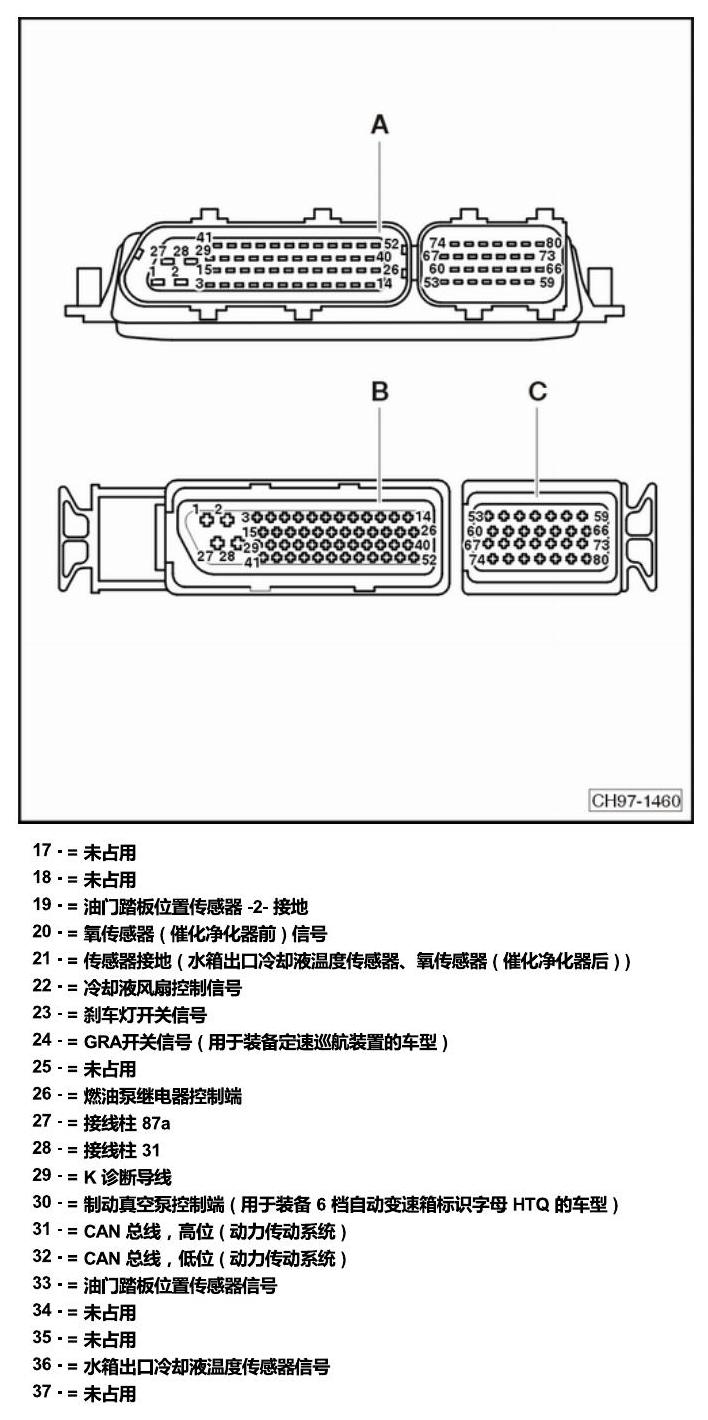

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第91页

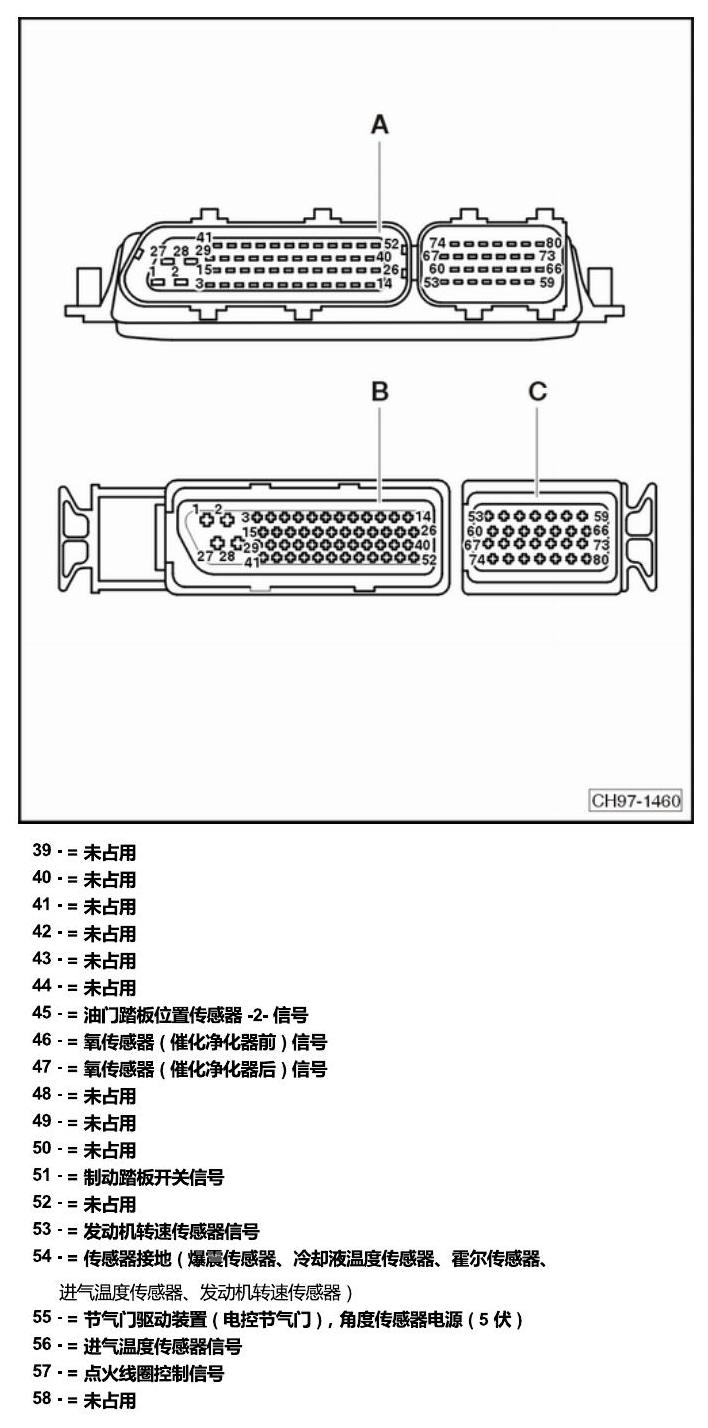

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第94页

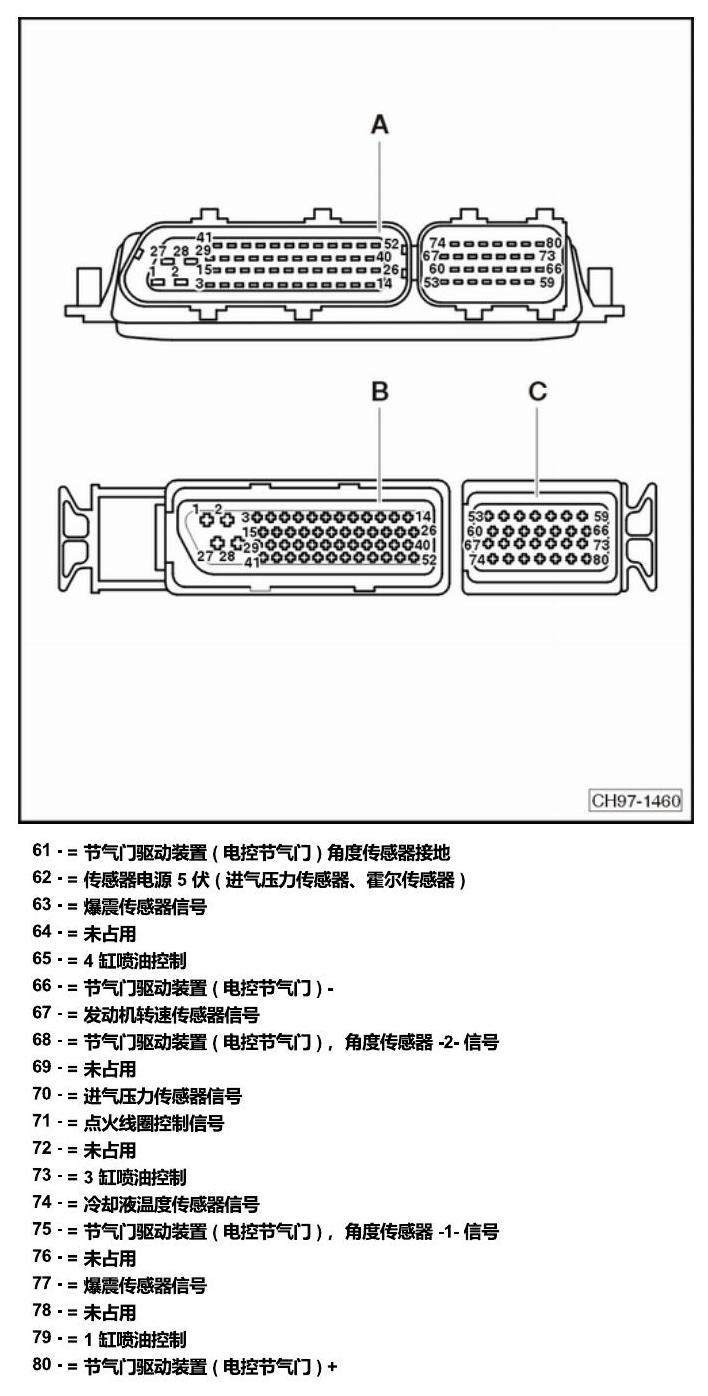

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第97页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第98页

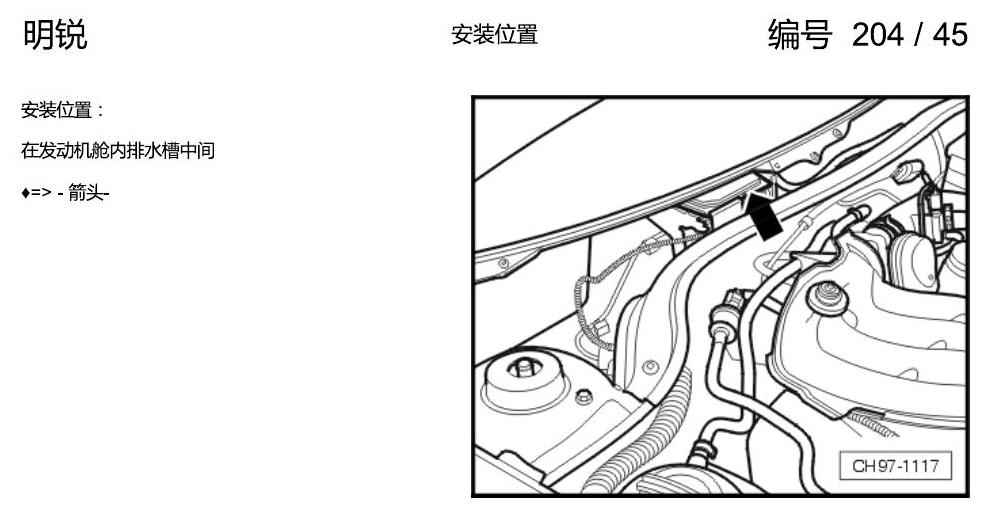

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第99页

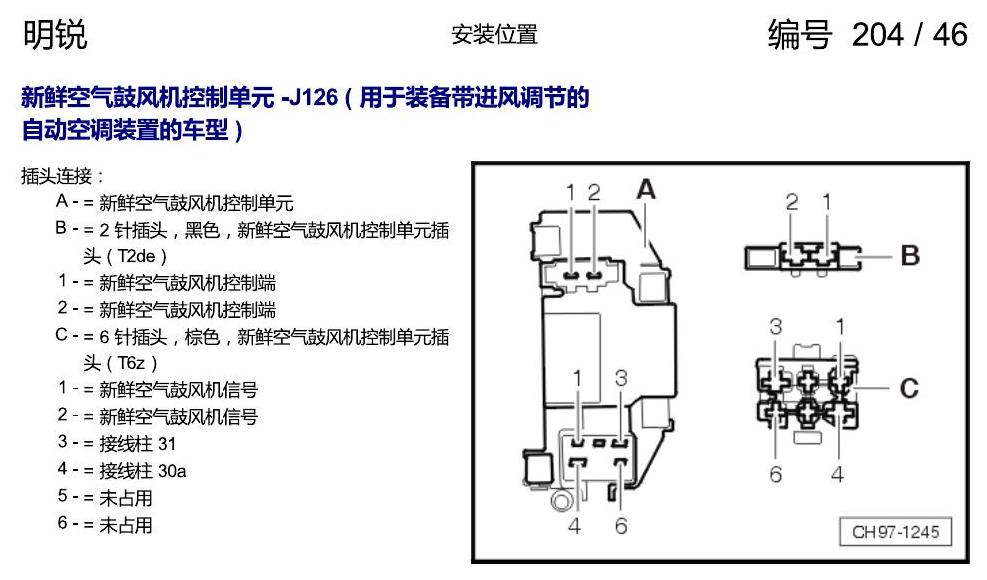

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第100页

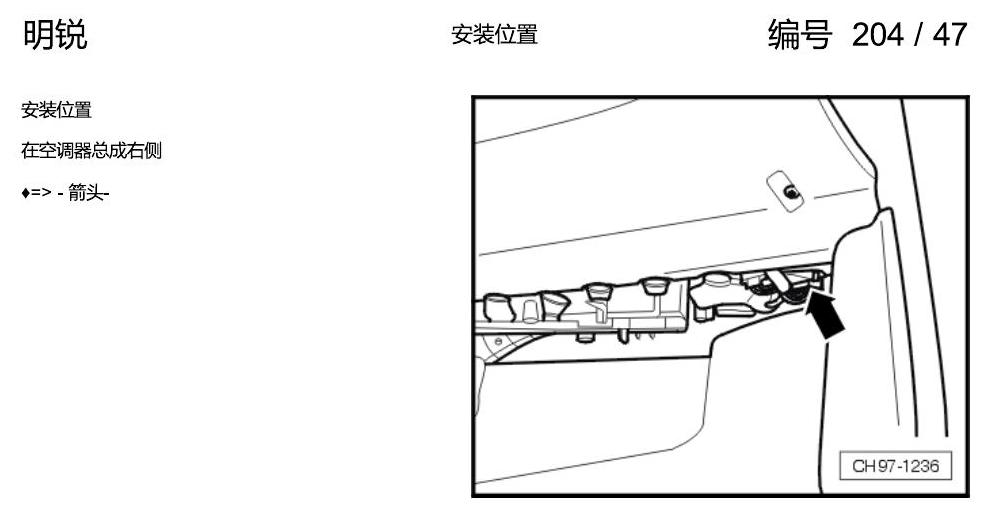

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第101页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第102页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第103页

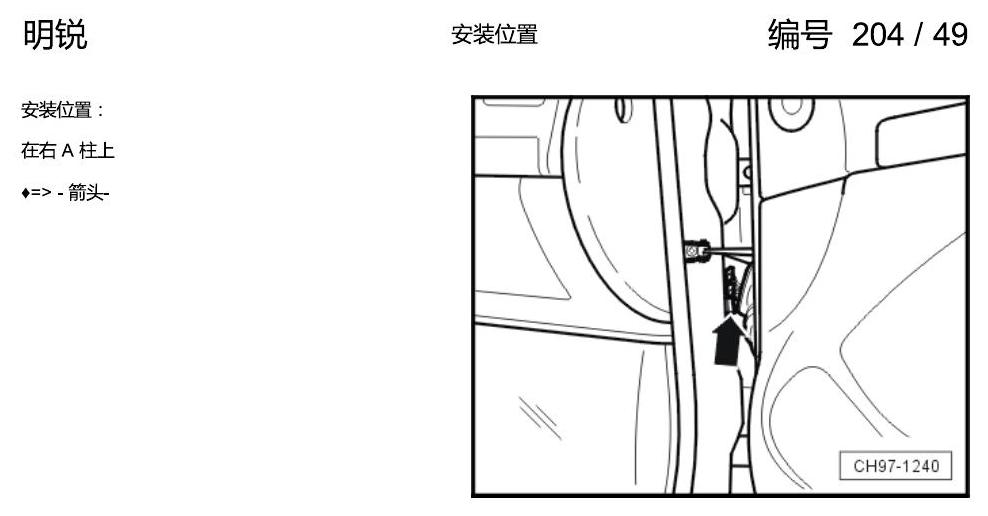

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第104页

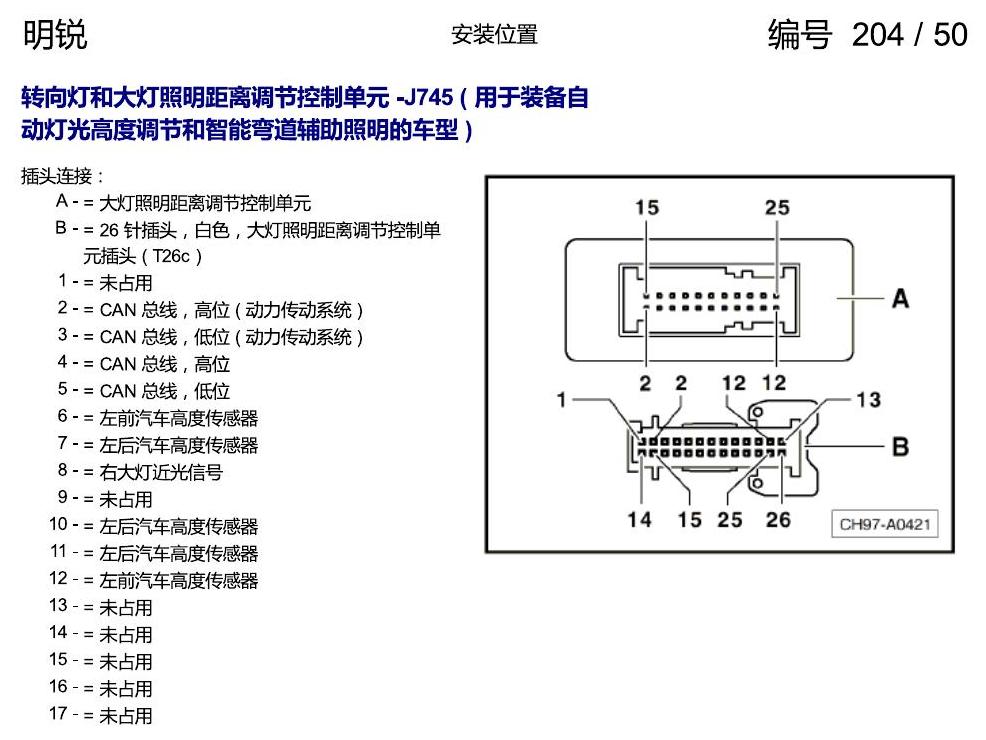

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第105页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第106页

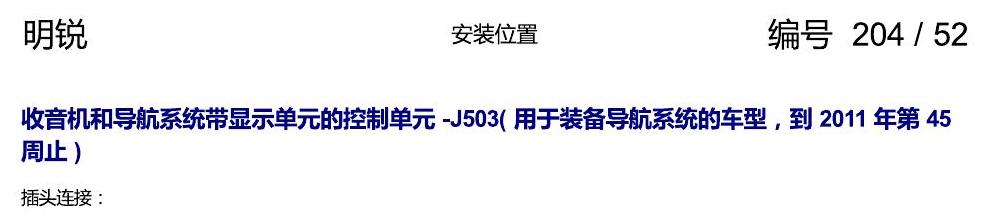

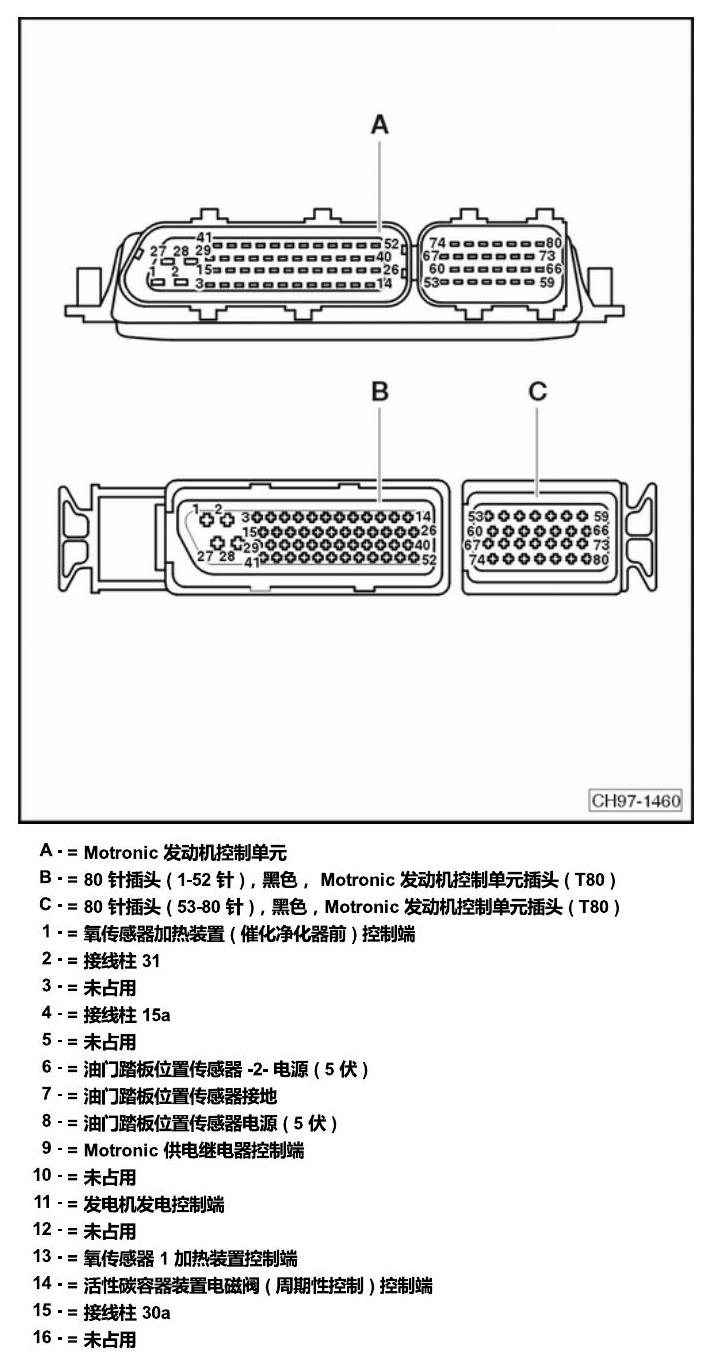

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第107页

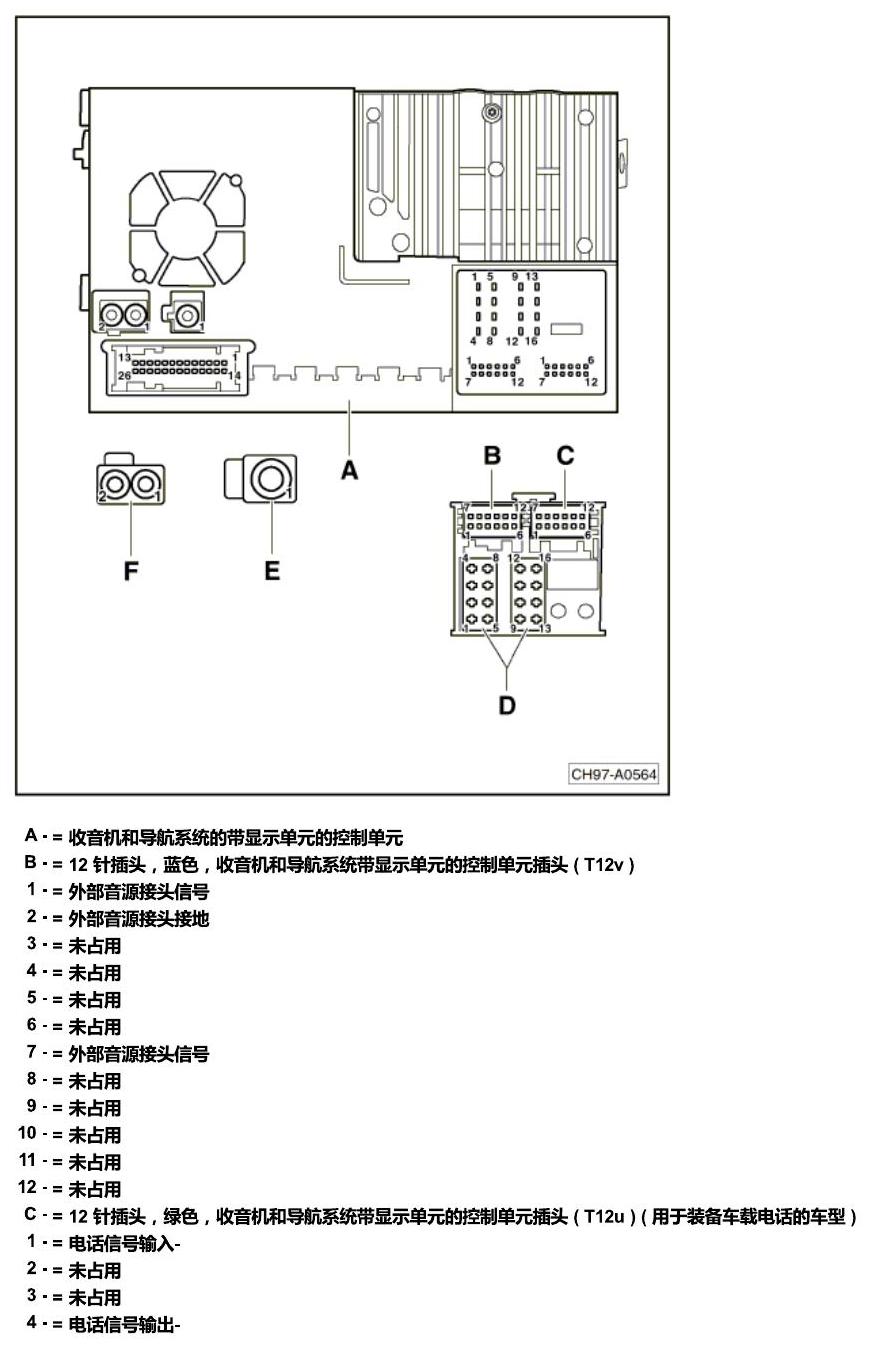

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第108页

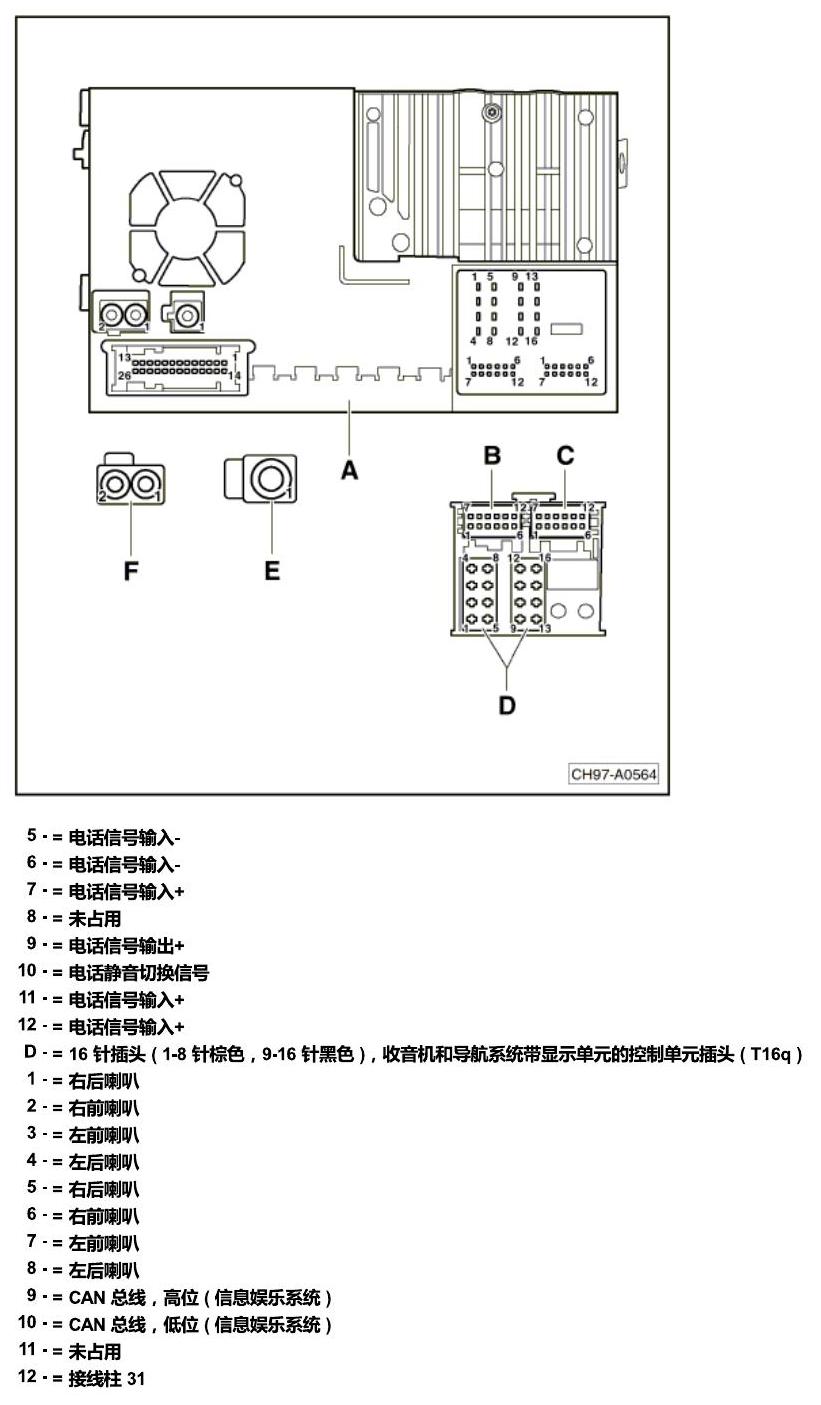

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第110页

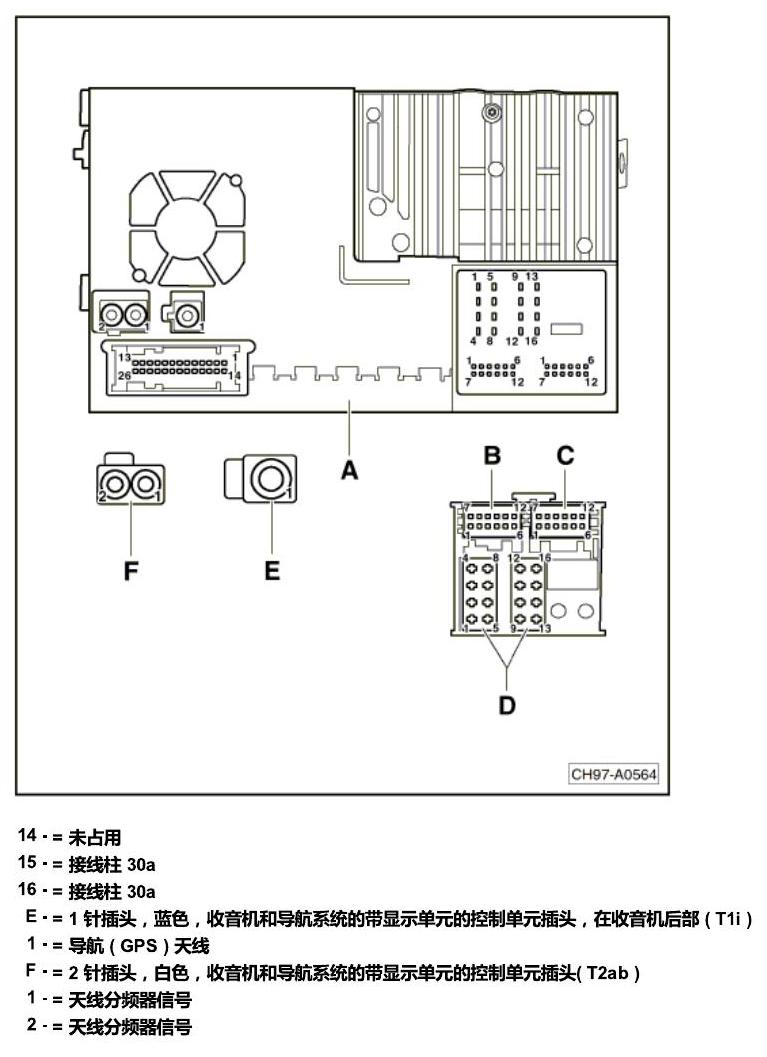

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第113页

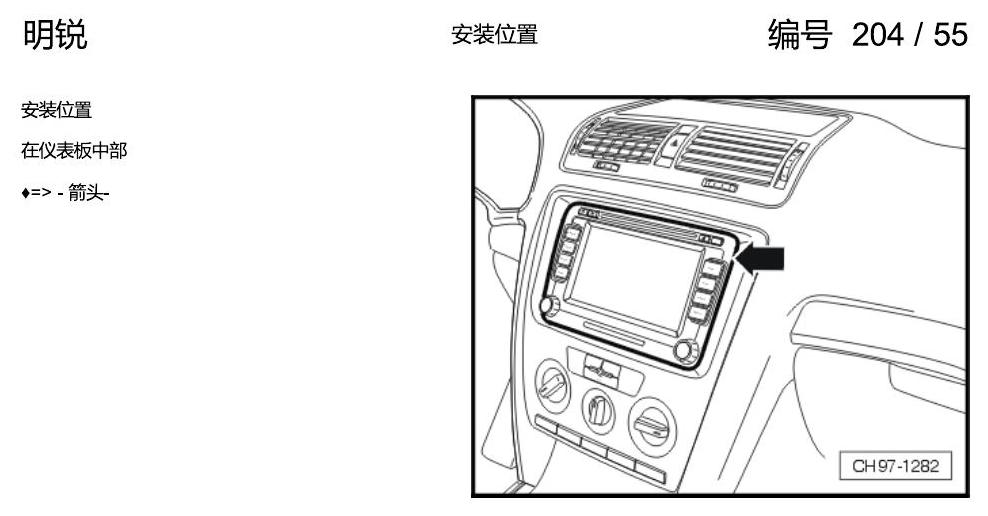

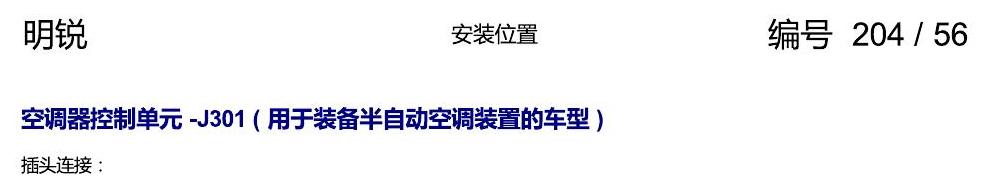

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第114页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第115页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第116页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第118页

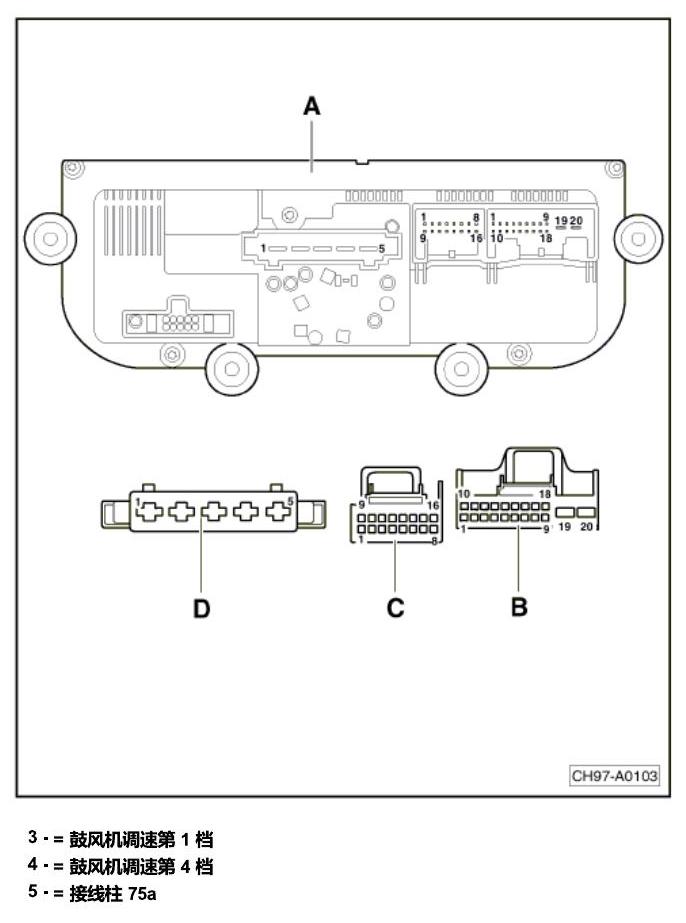

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第121页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第122页

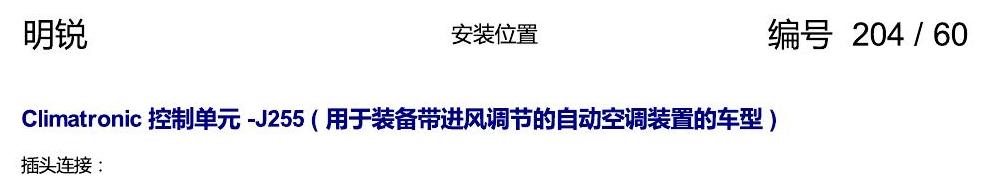

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第123页

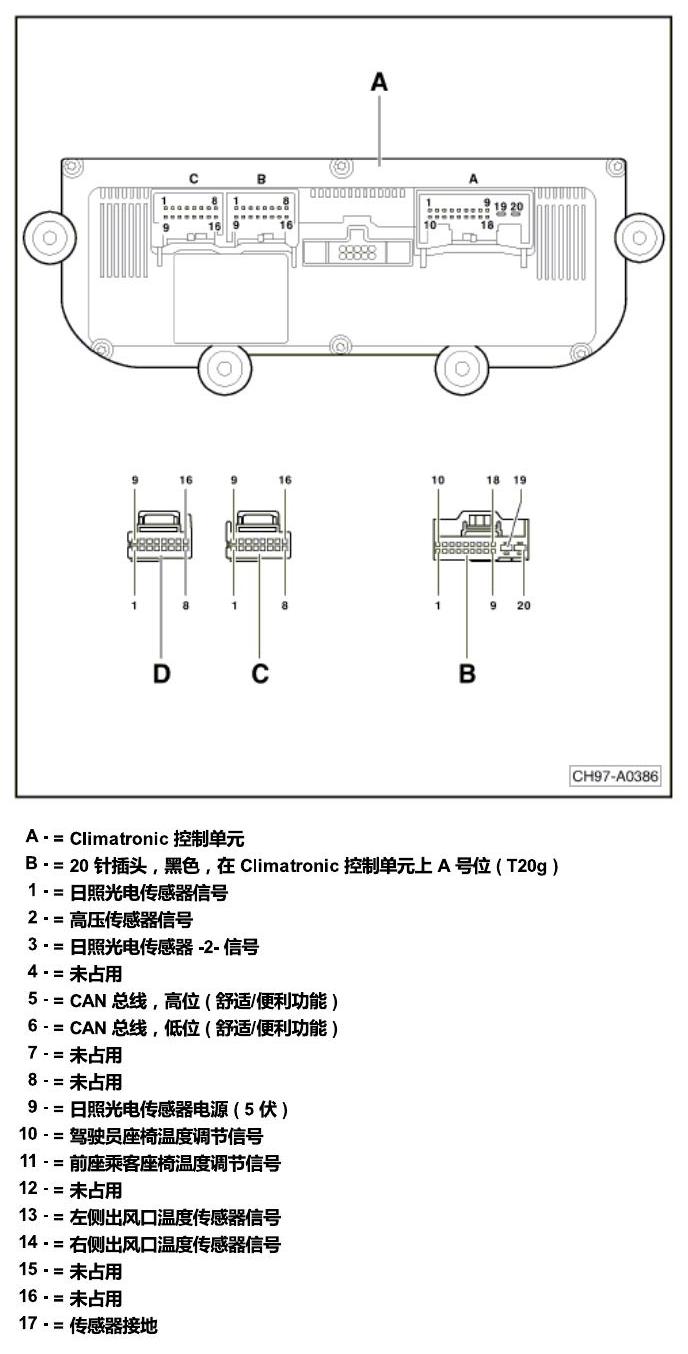

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第124页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第126页

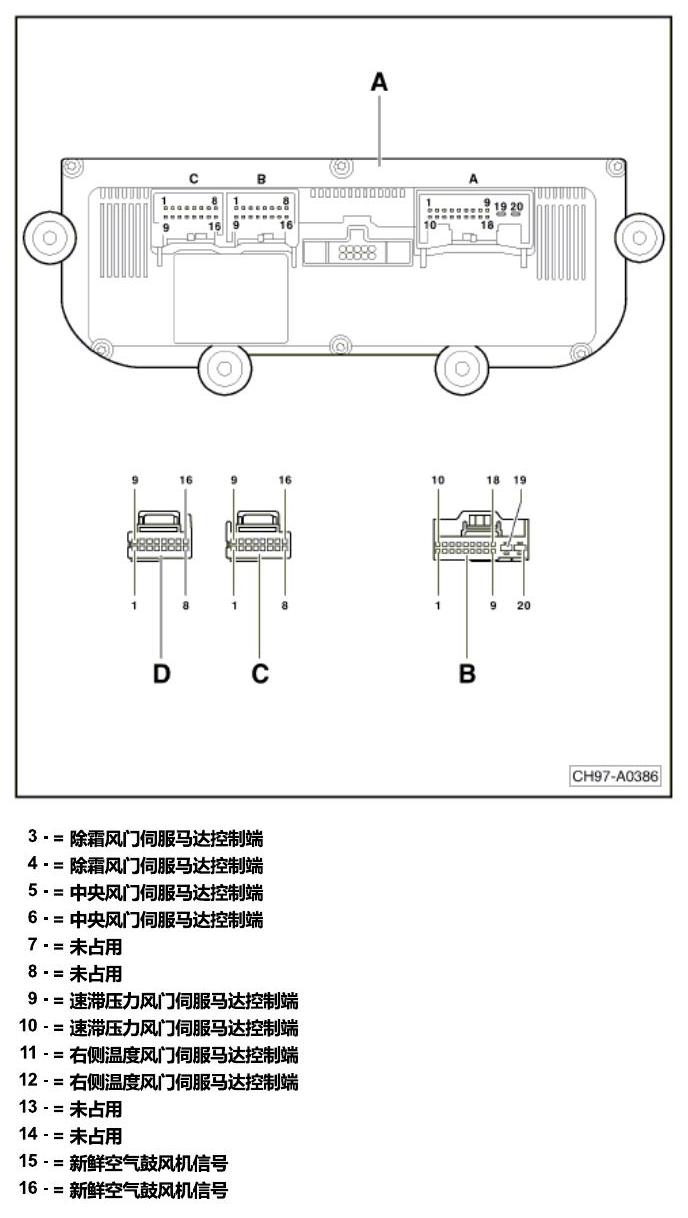

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第129页

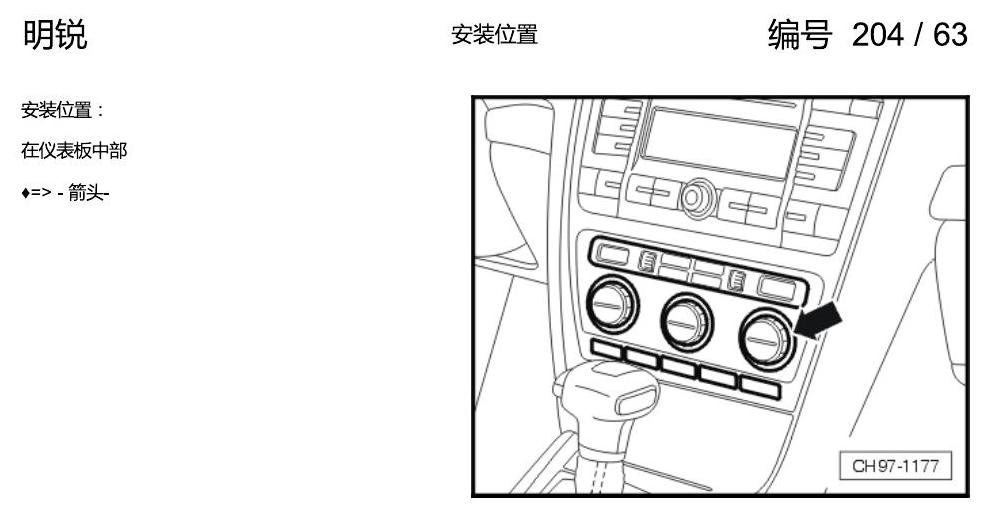

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第130页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第131页

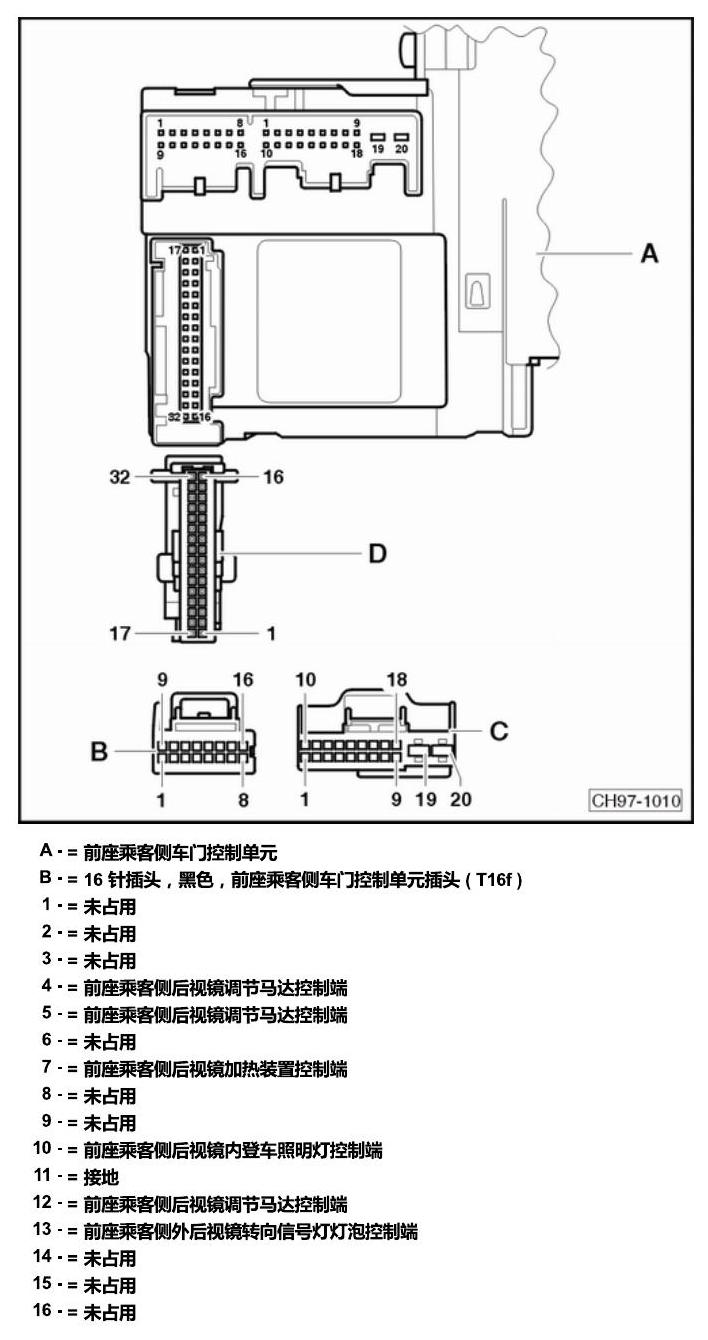

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第132页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第134页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第135页

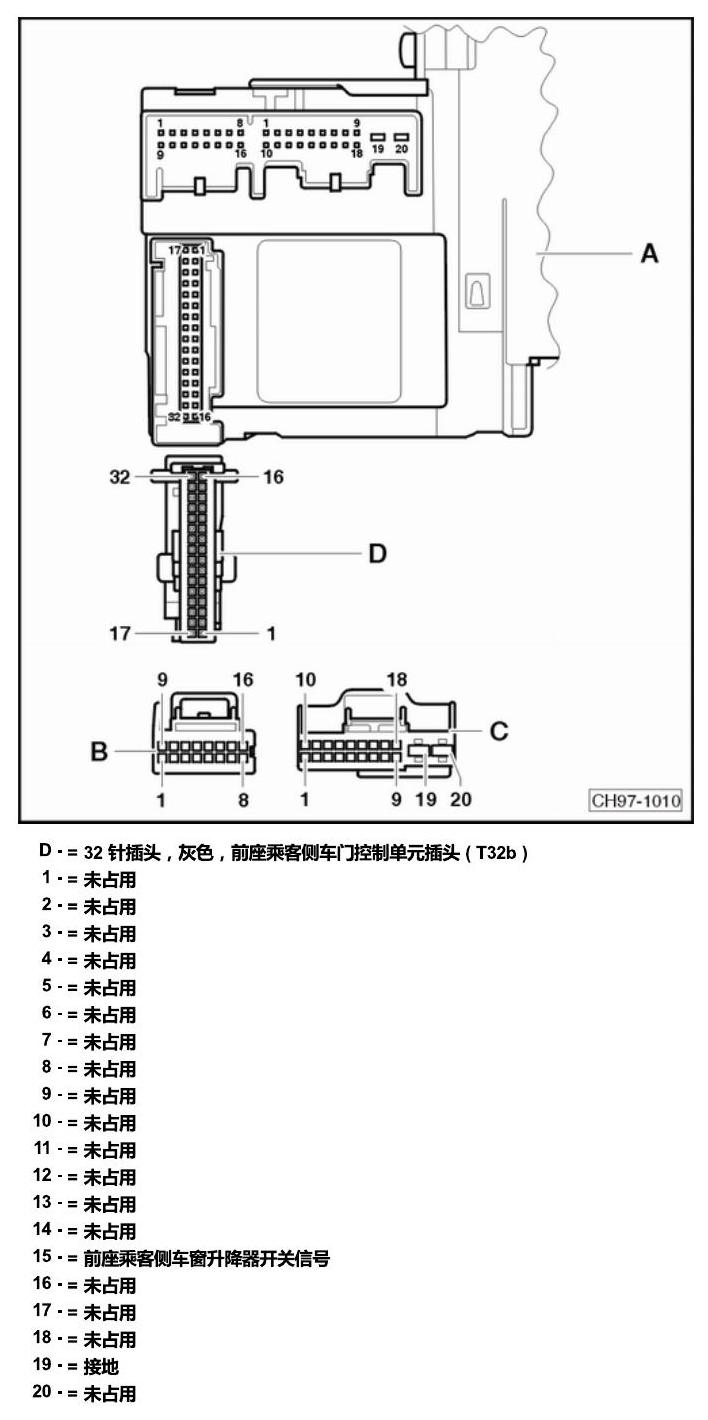

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第137页

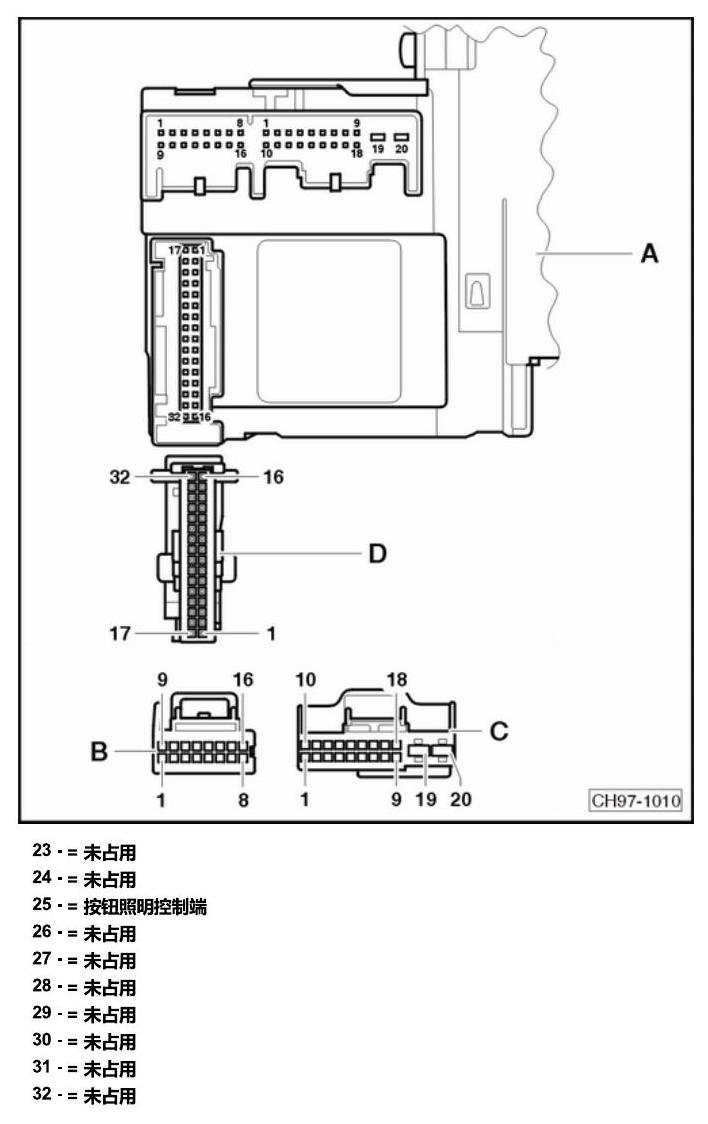

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第140页

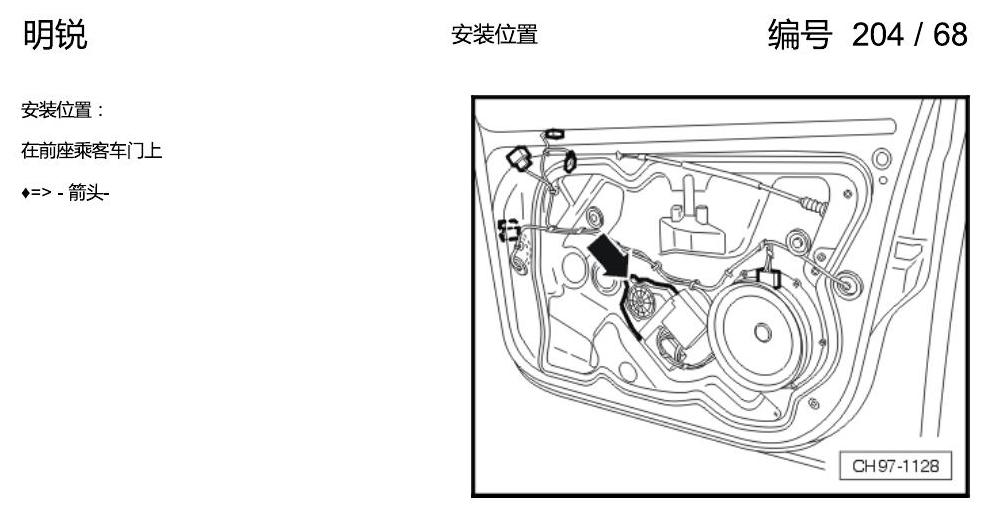

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第141页

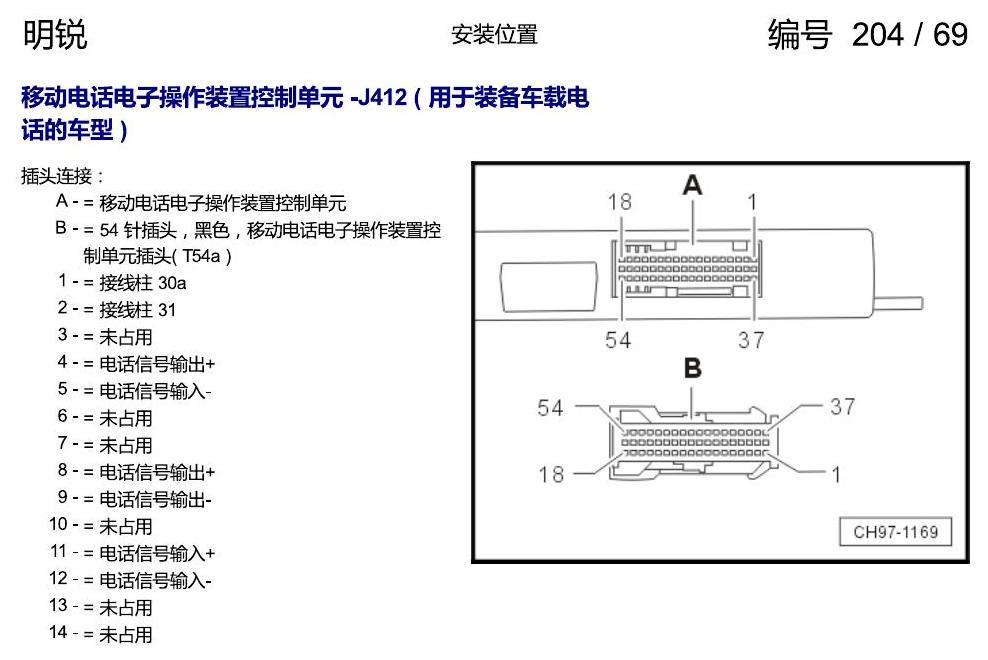

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第142页

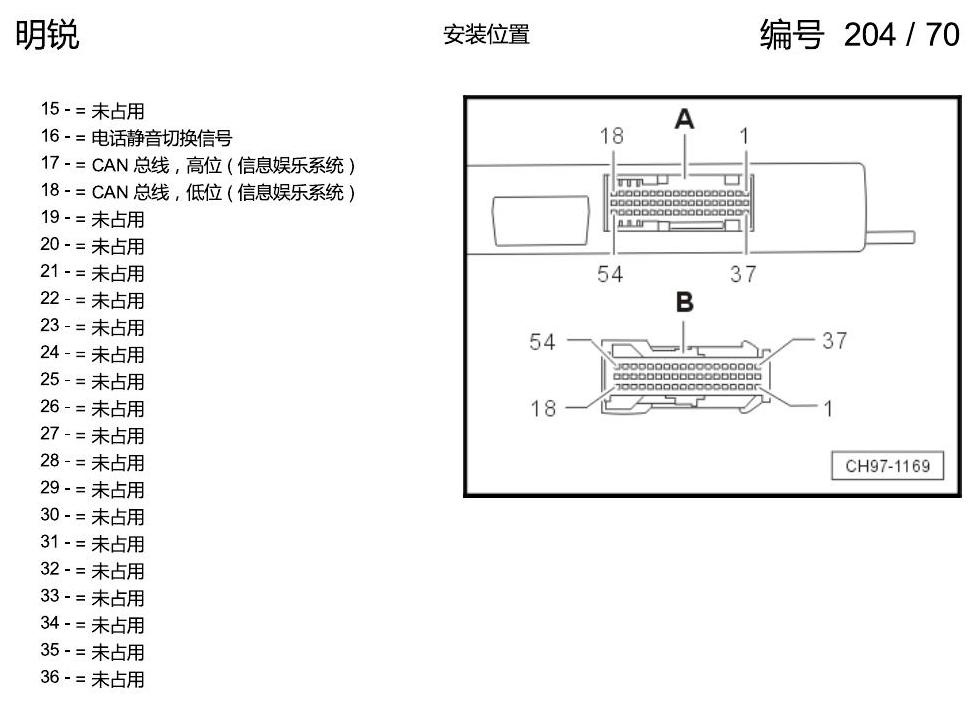

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第143页

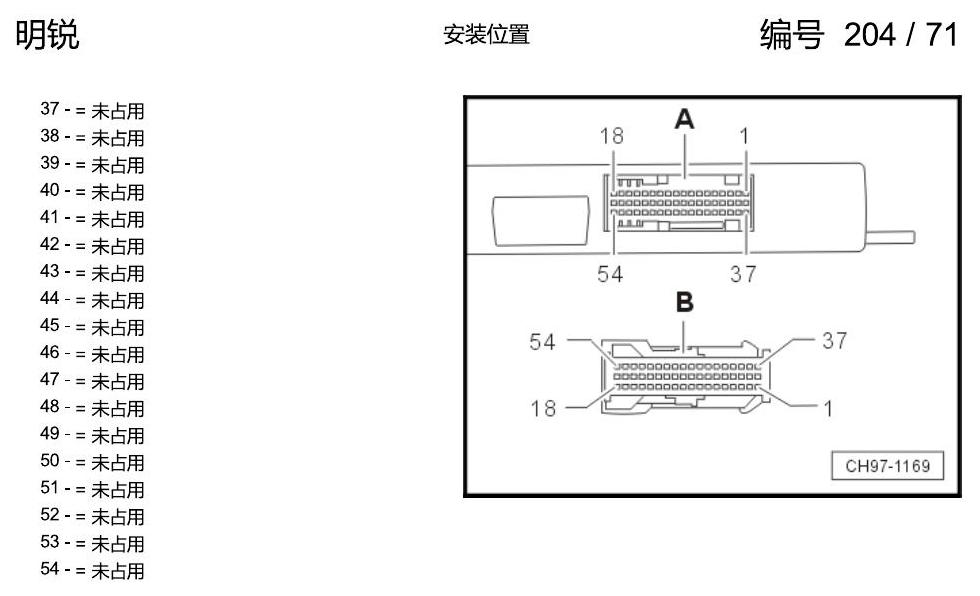

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第144页

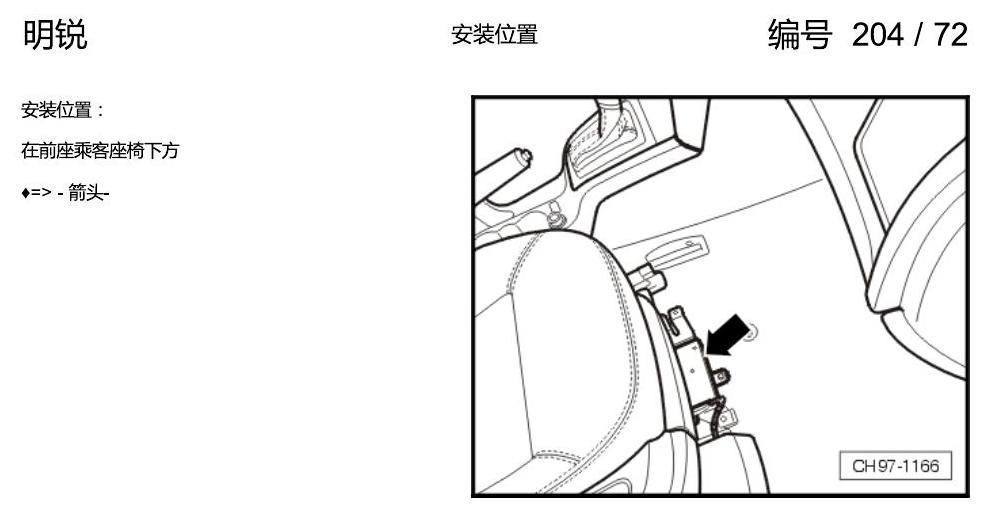

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第145页

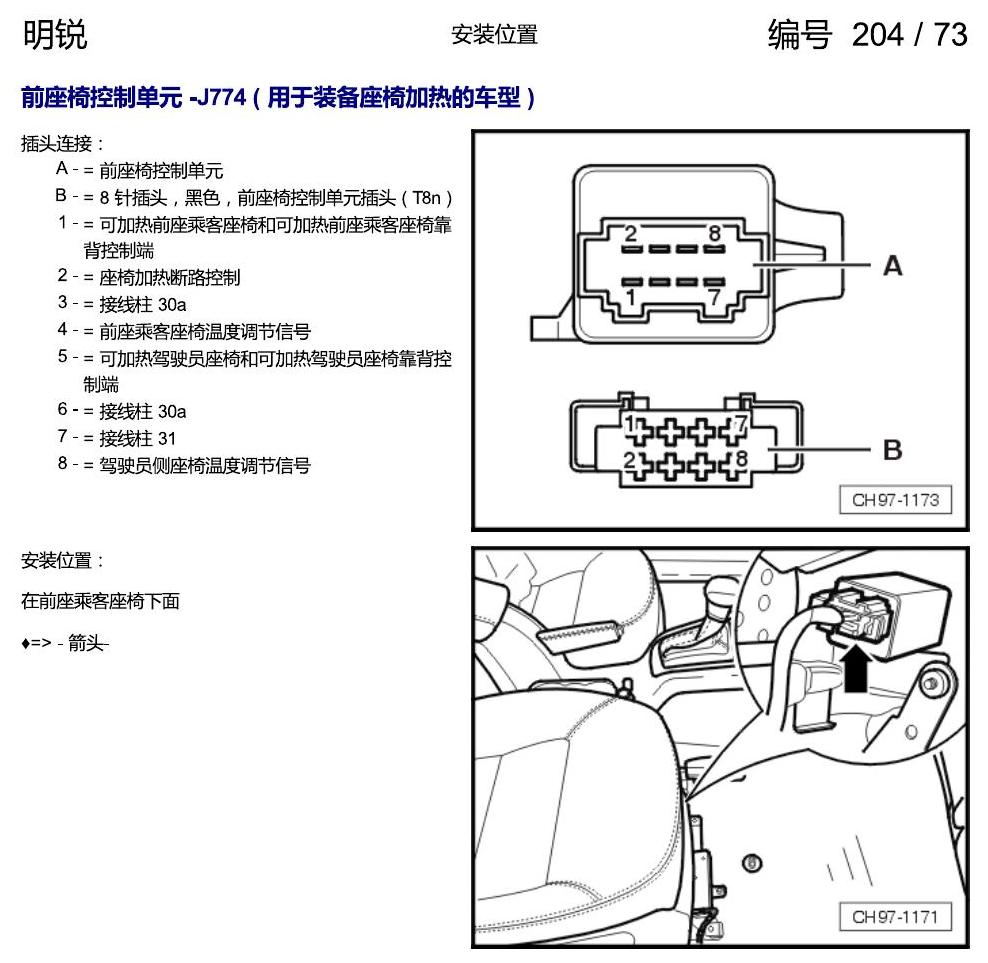

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第146页

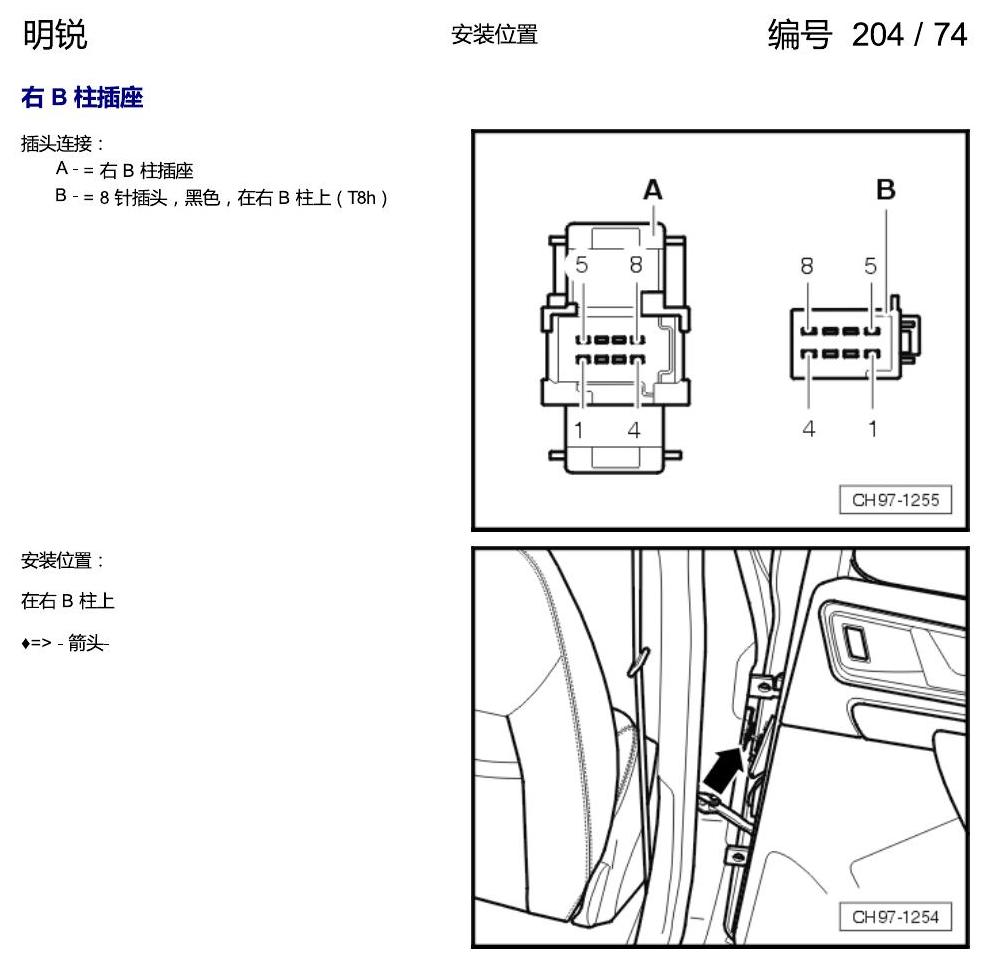

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第147页

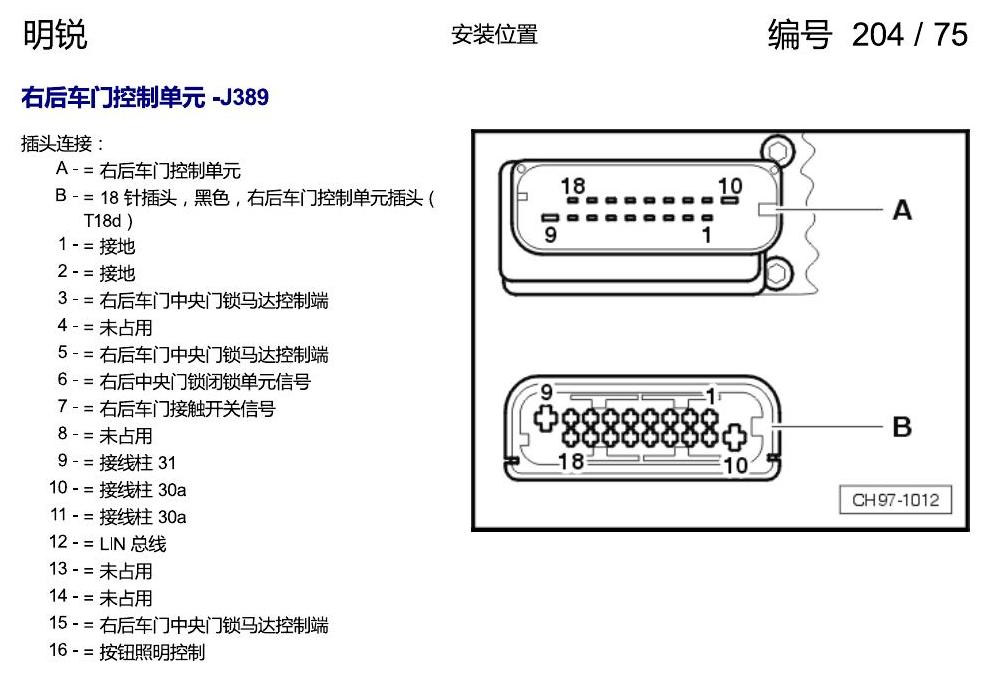

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第148页

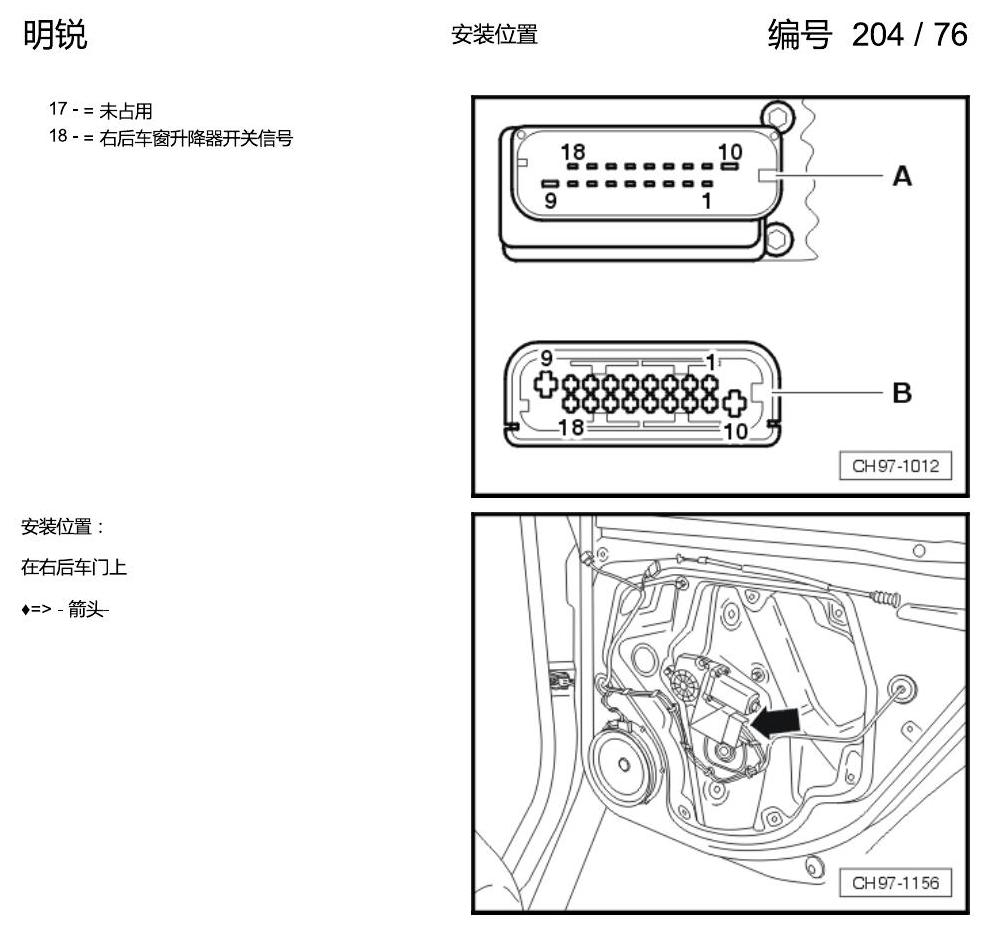

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第149页

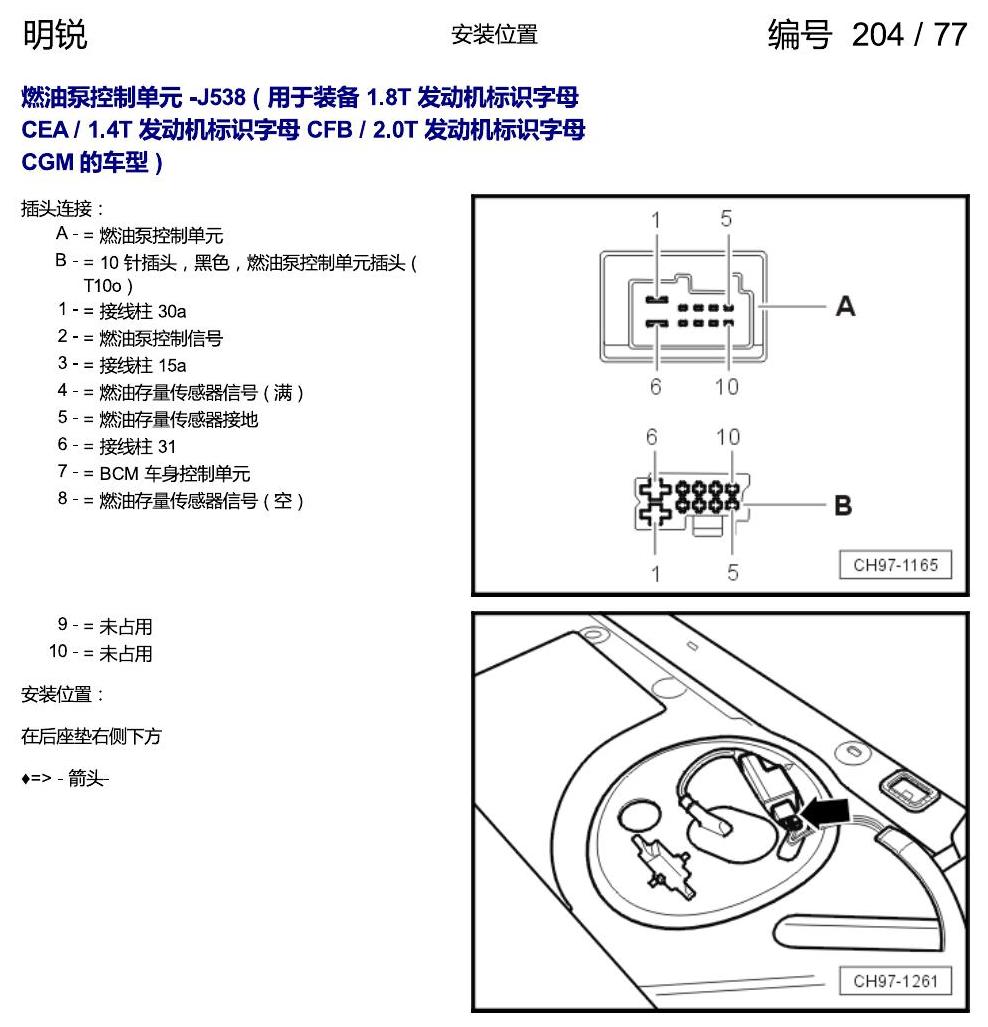

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第150页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第151页

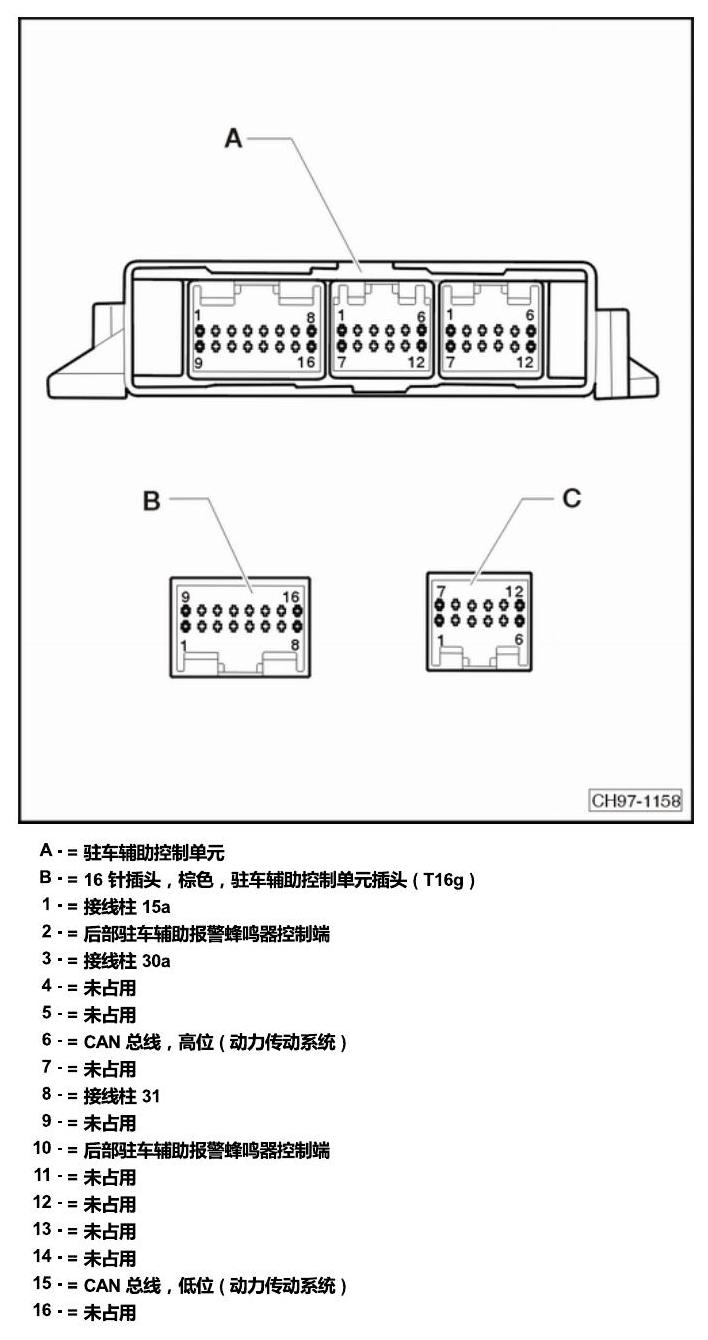

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第152页

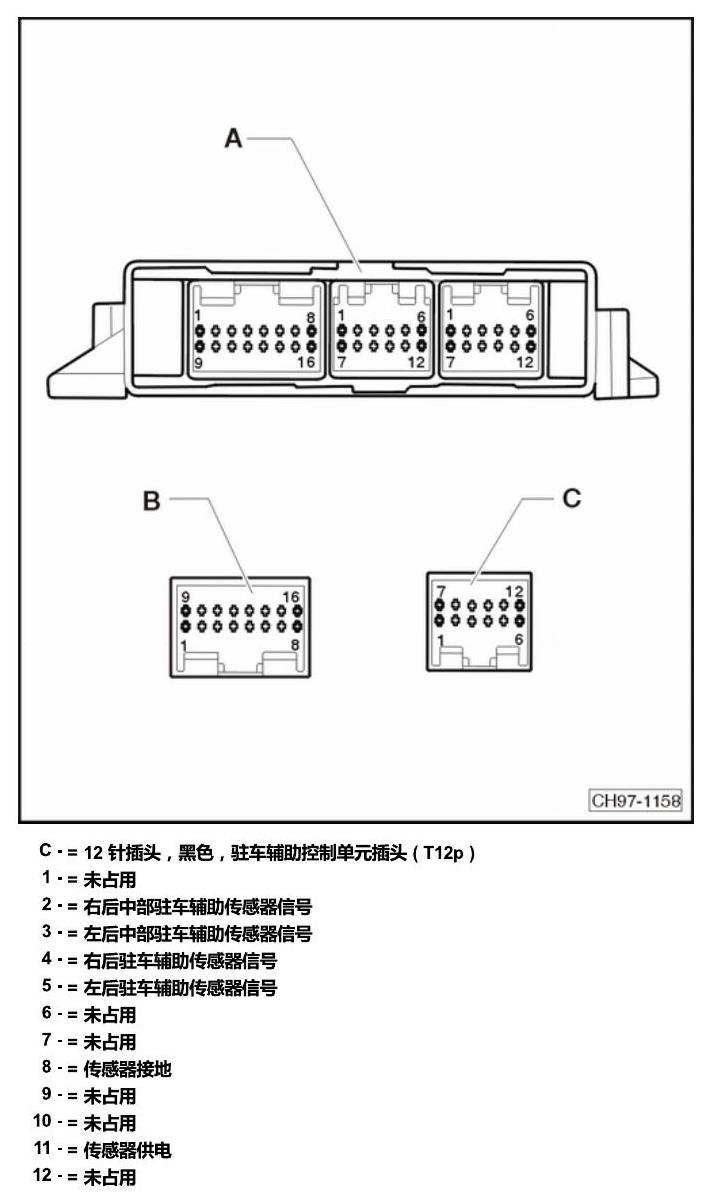

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第154页

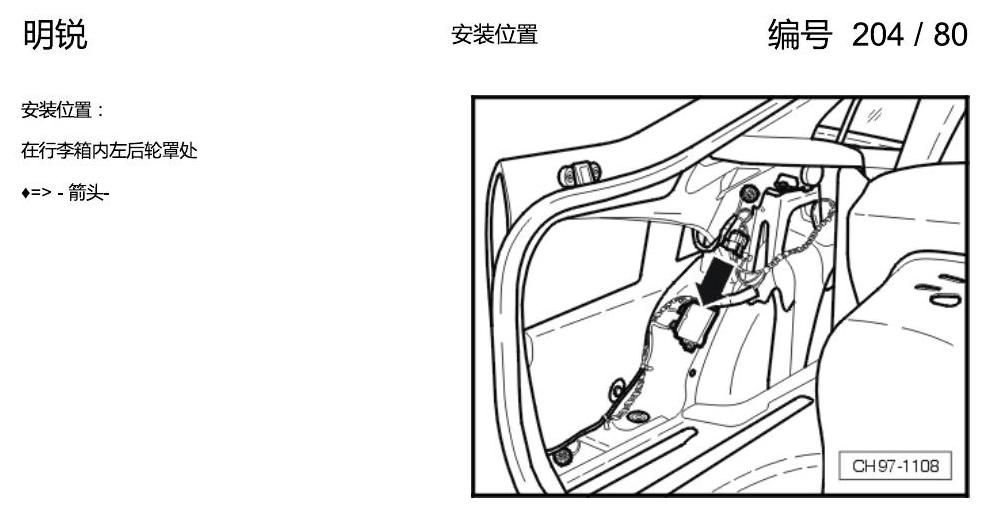

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第155页

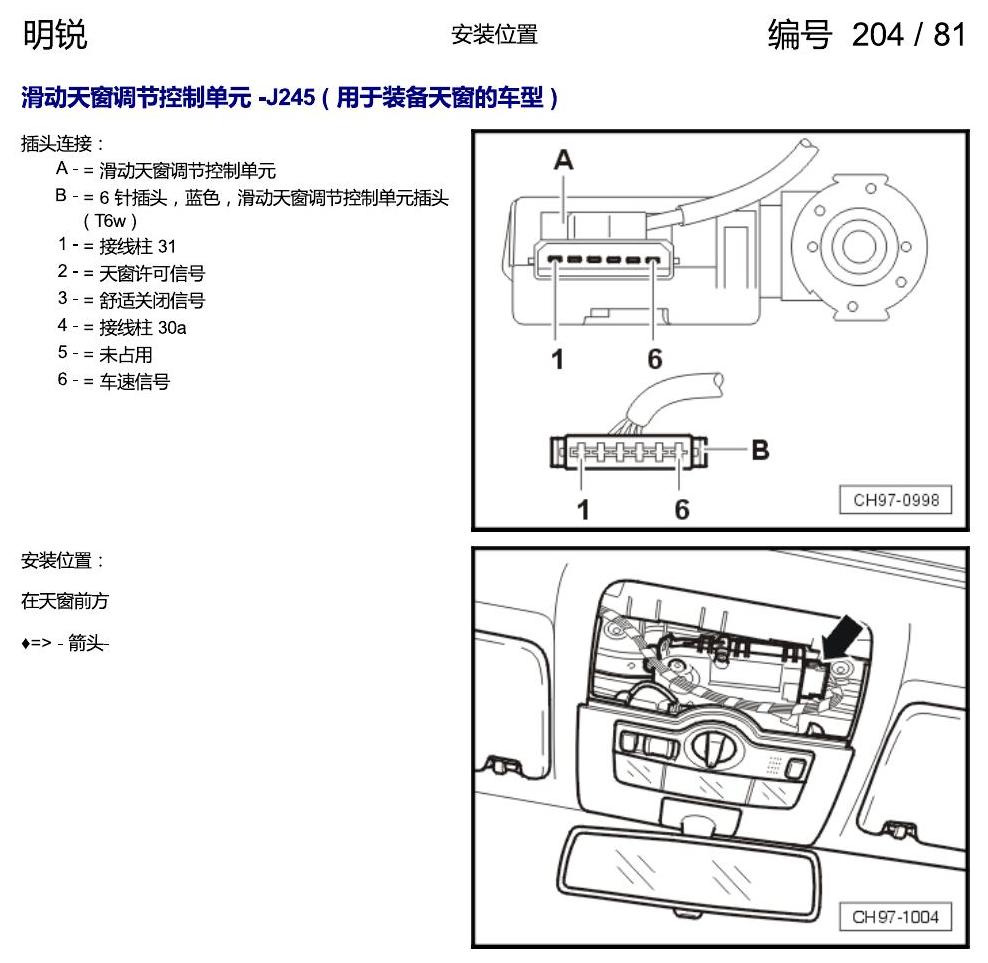

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第156页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第157页

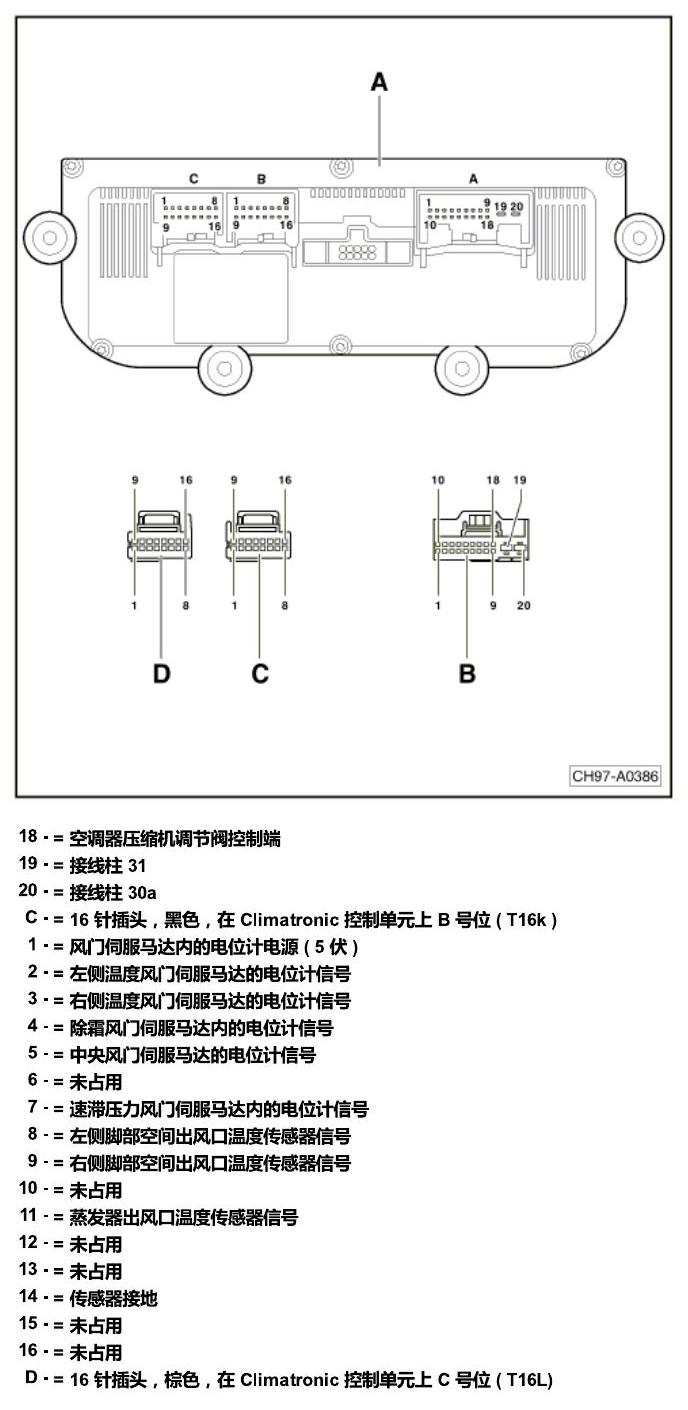

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第158页

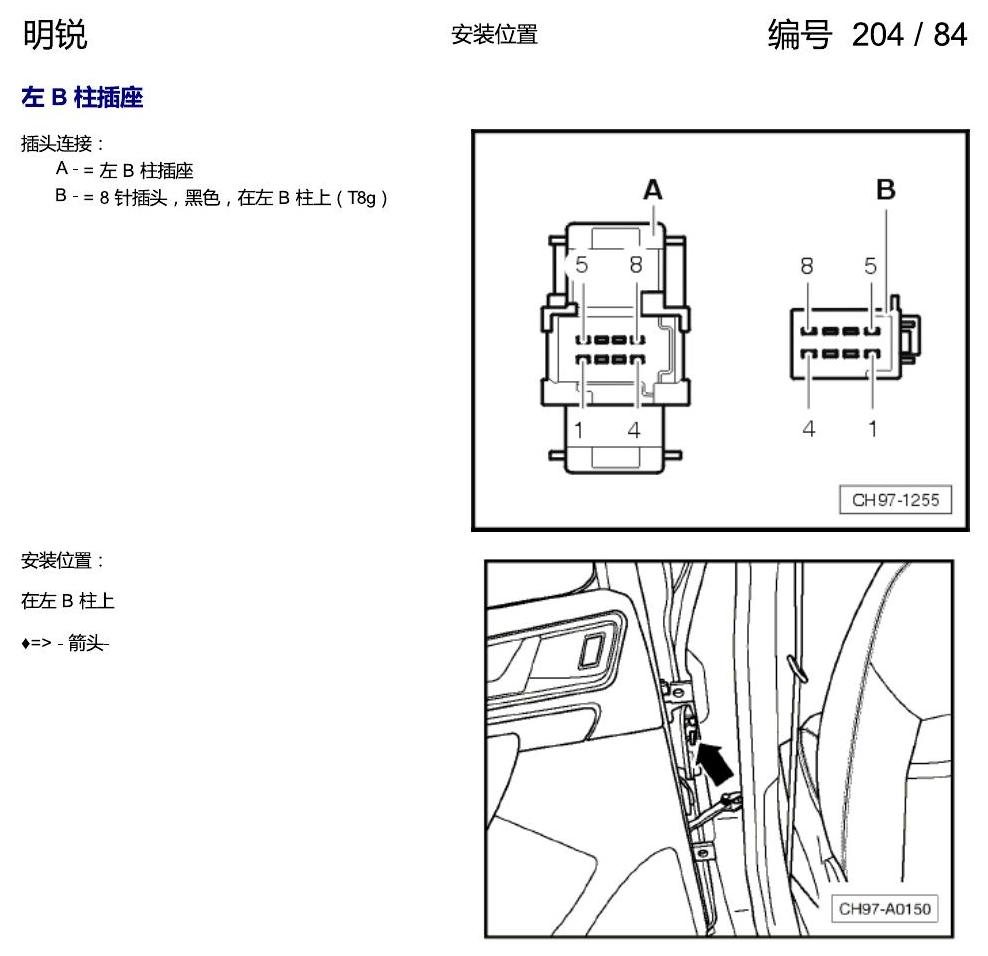

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第159页

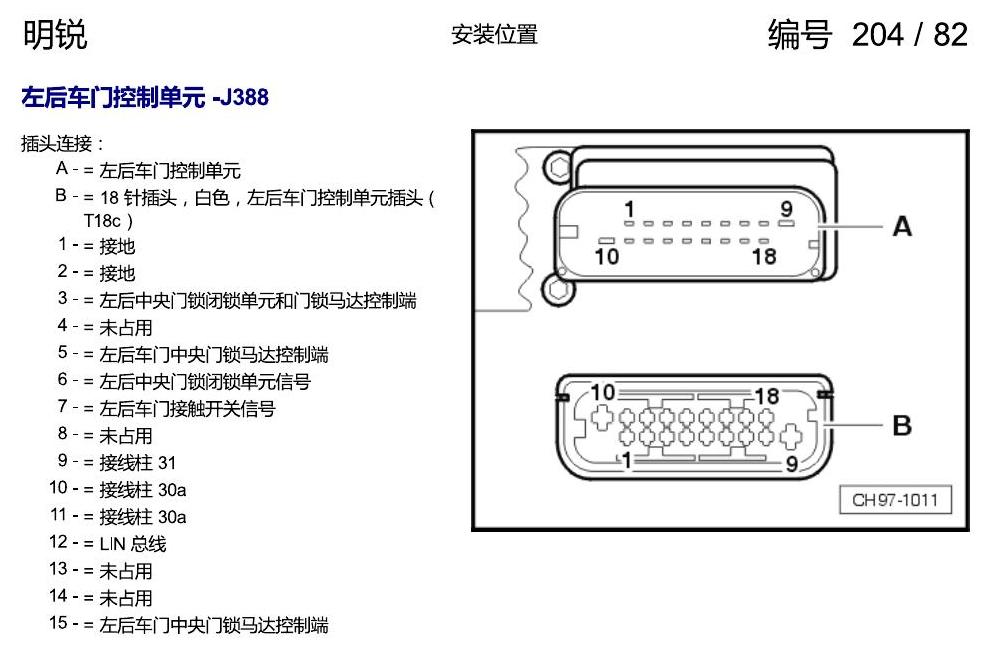

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第160页

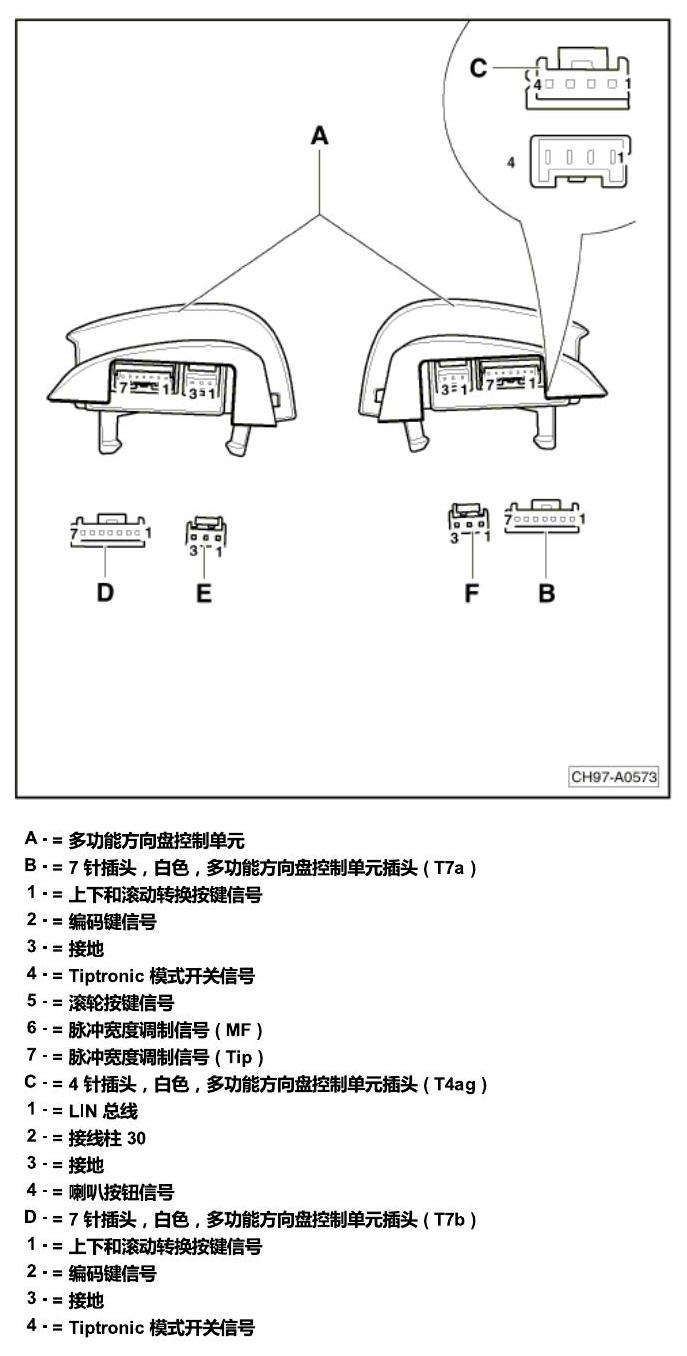

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第161页

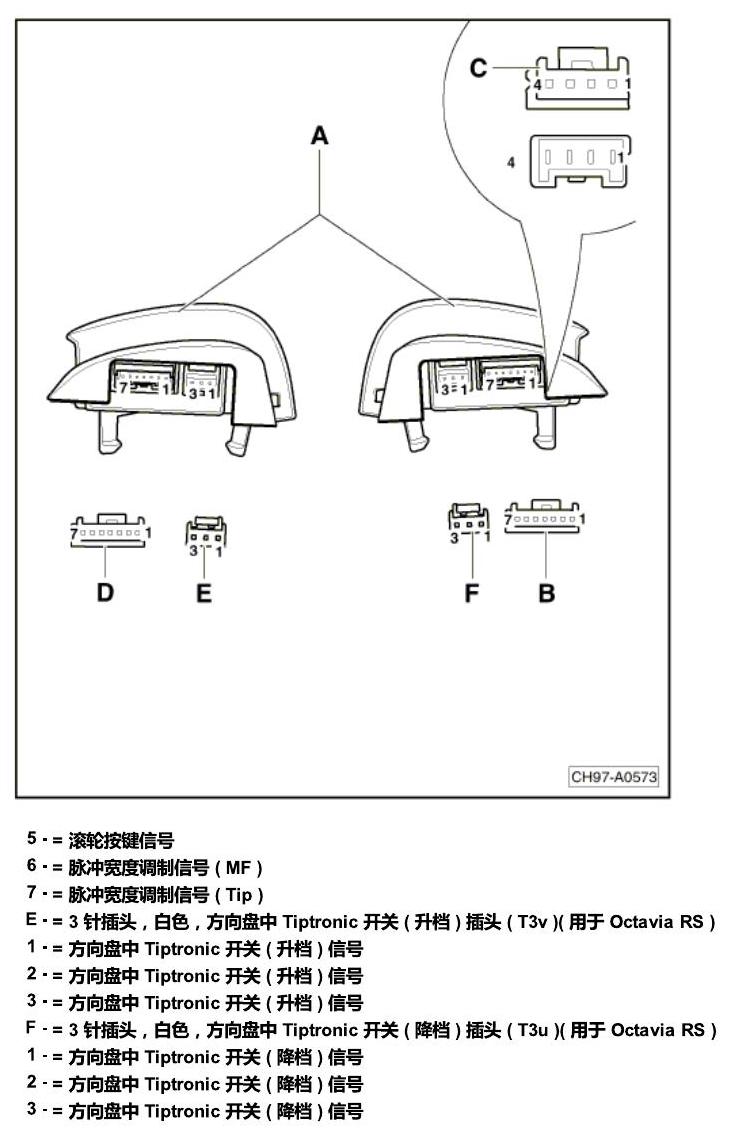

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第163页

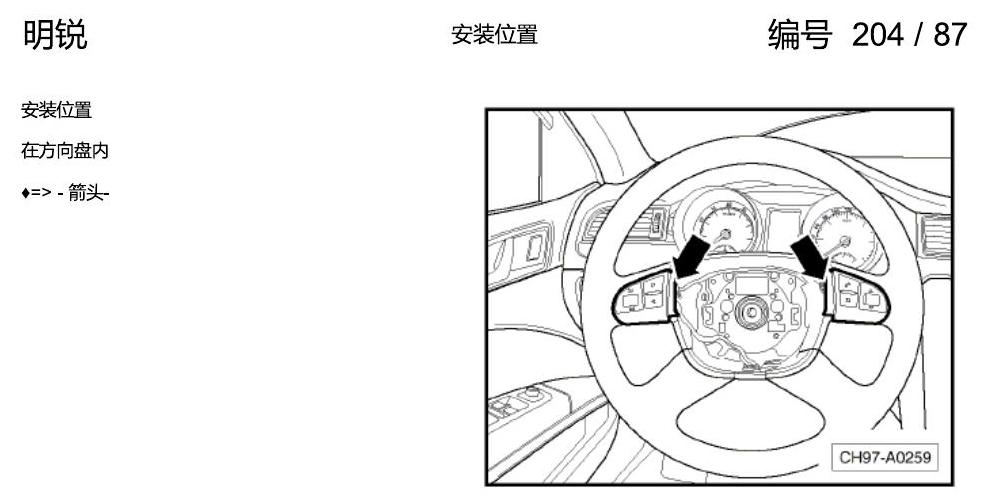

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第164页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第165页

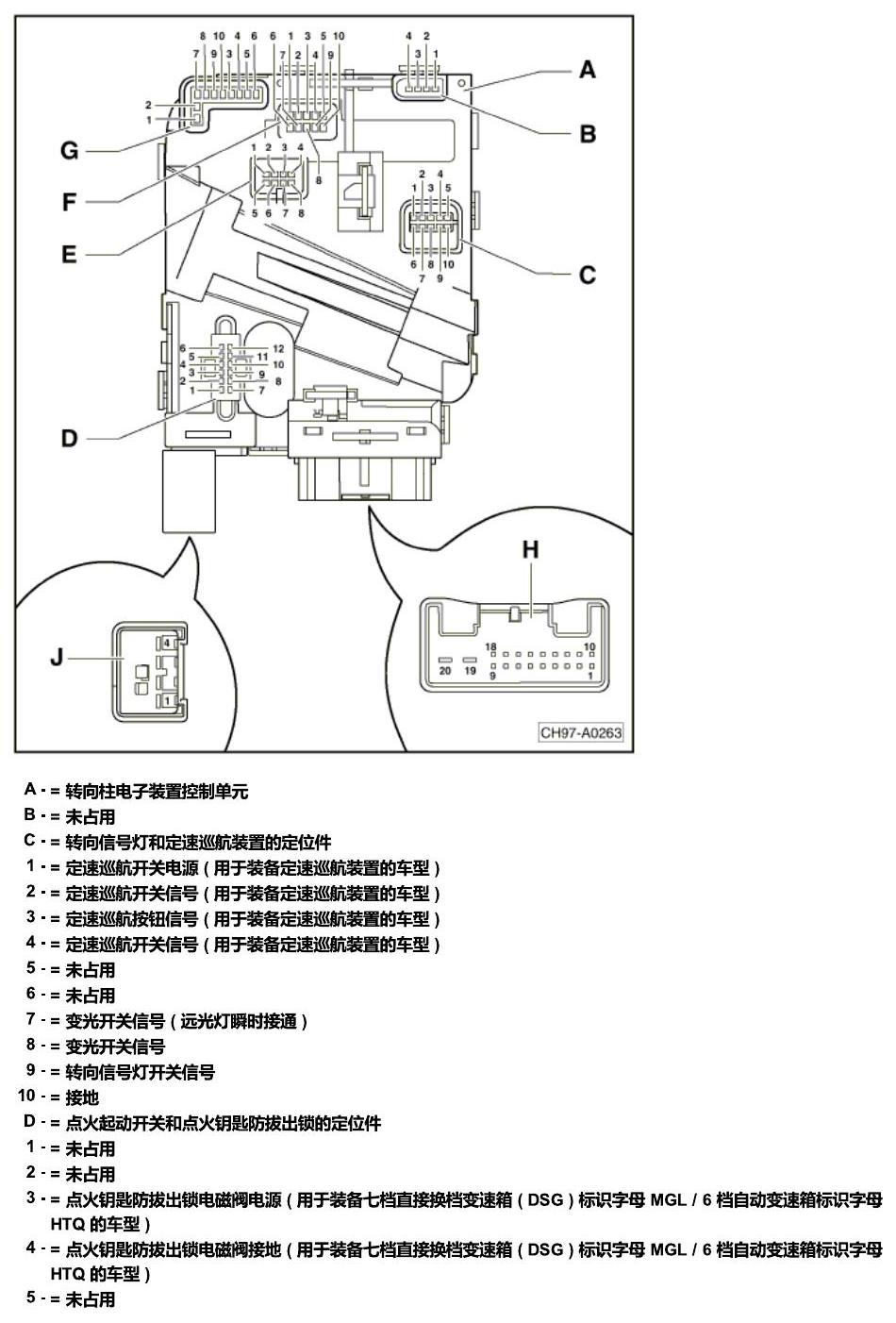

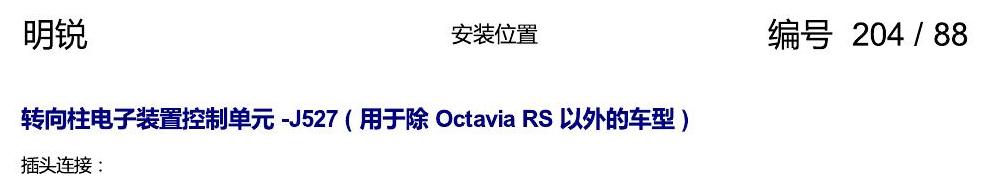

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第166页

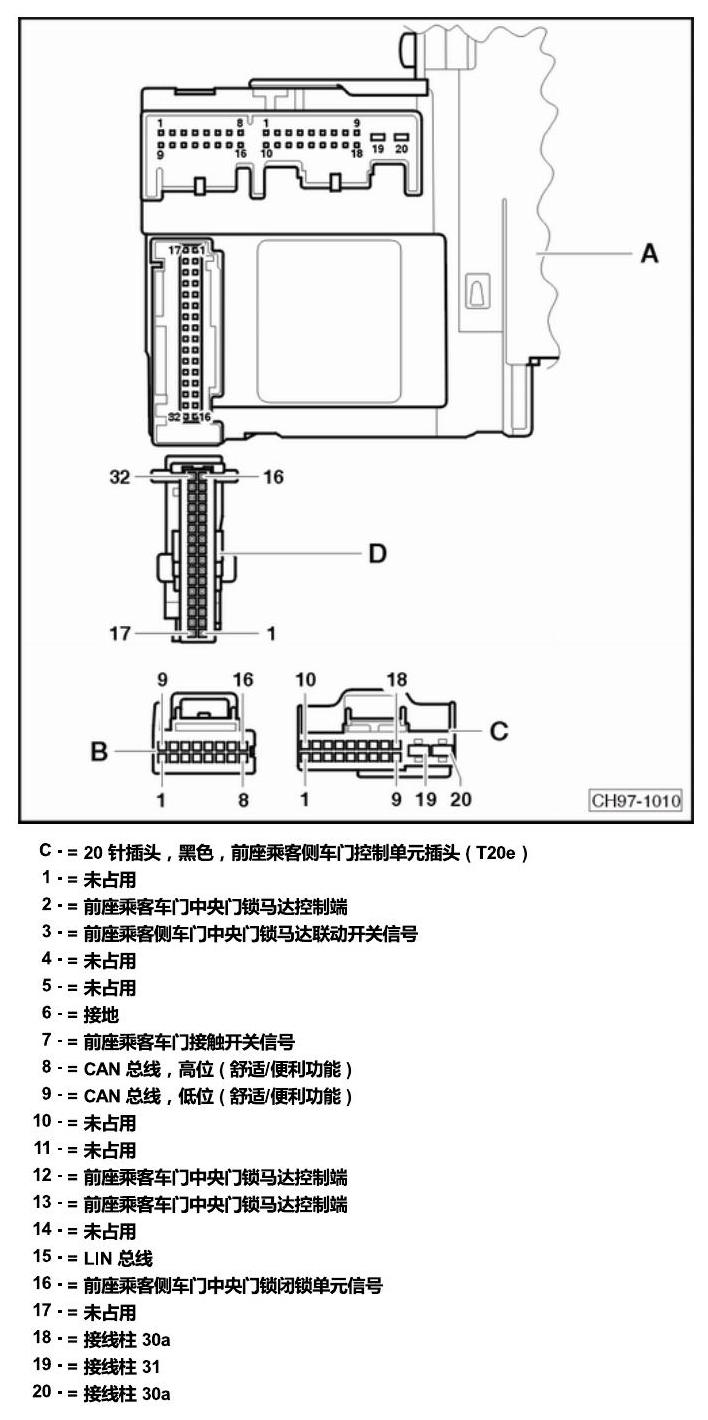

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第169页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第170页

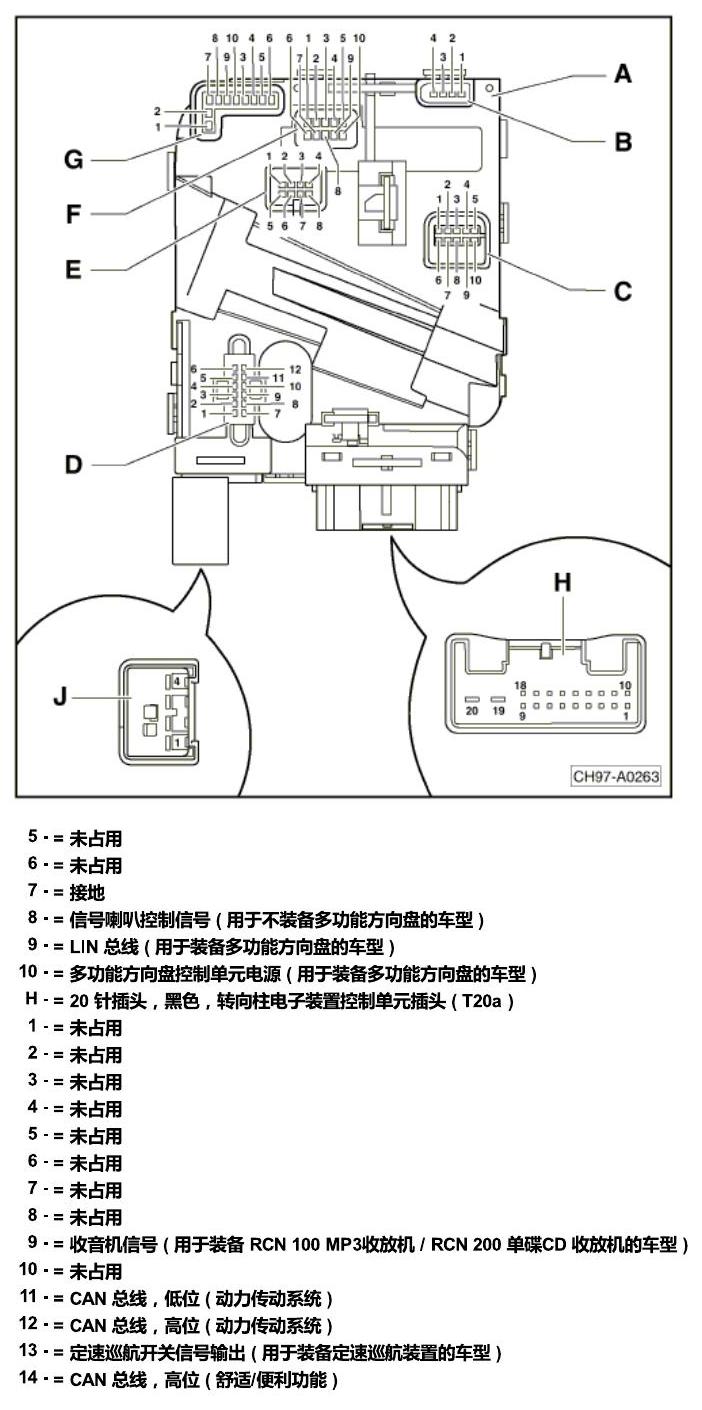

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第172页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第173页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第175页

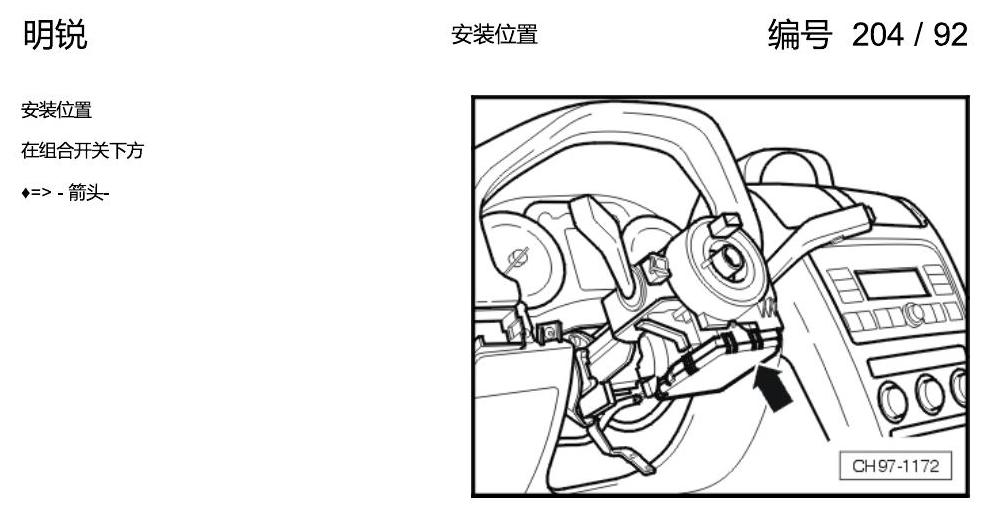

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第176页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第177页

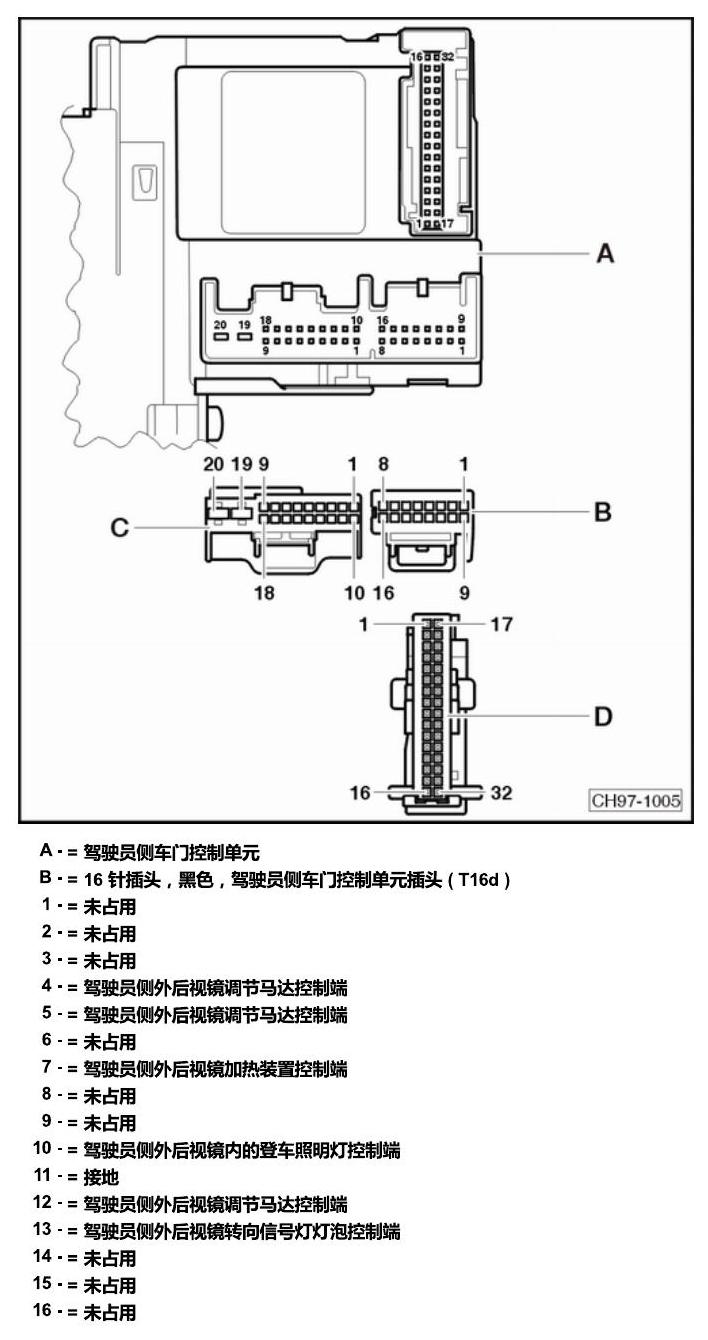

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第178页

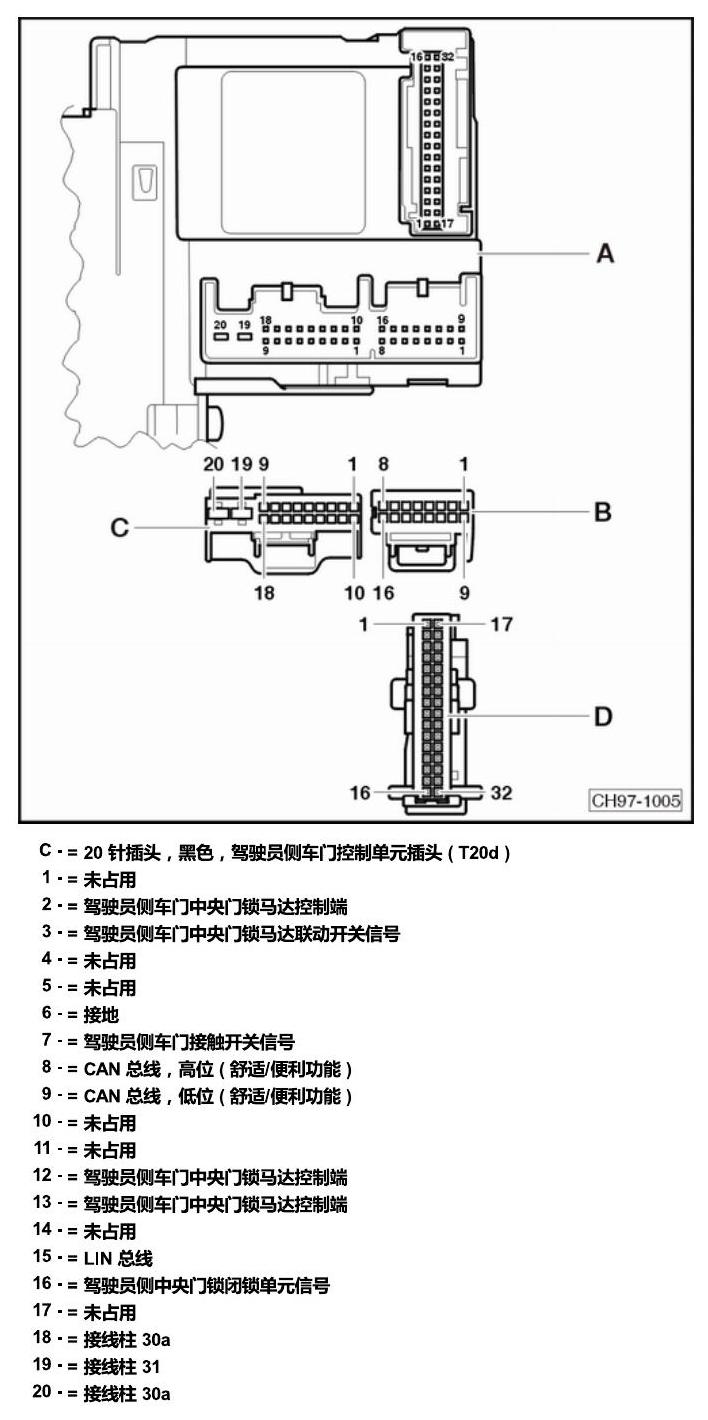

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第180页

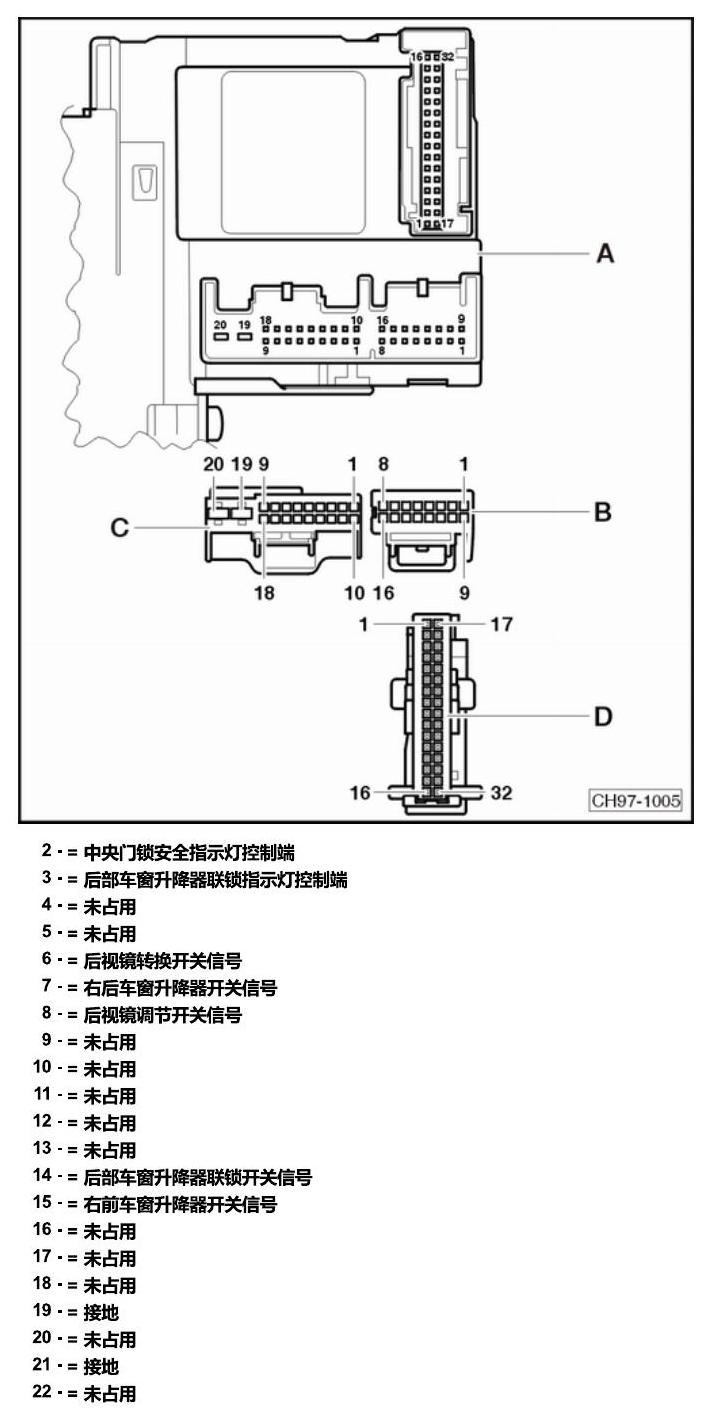

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第183页

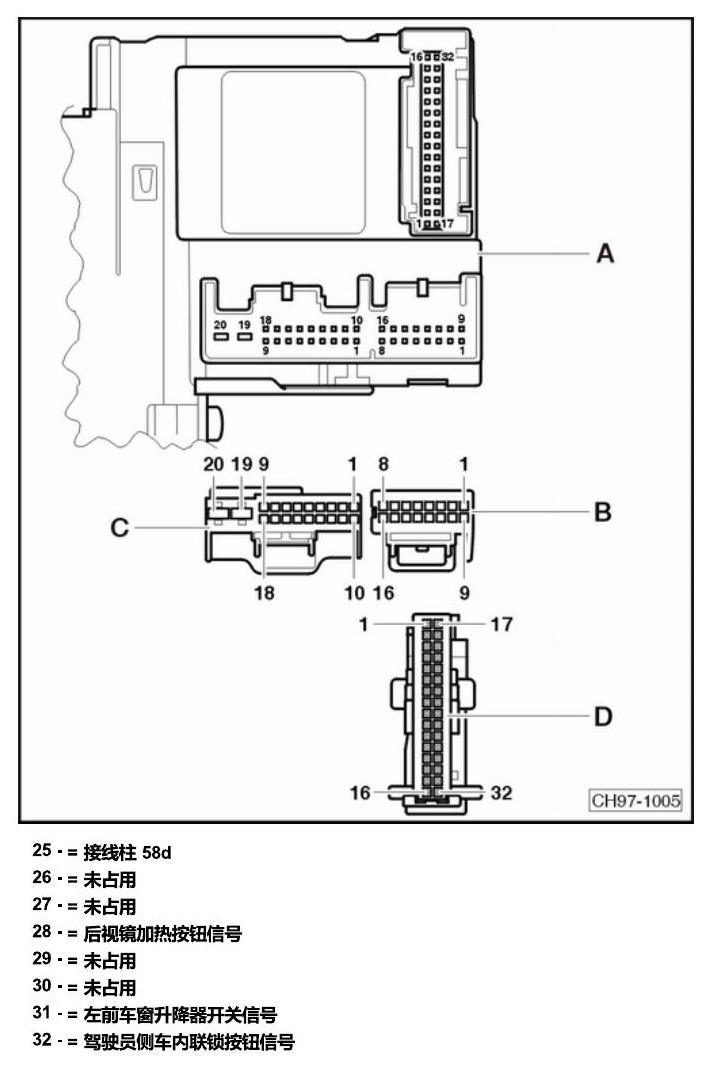

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第186页

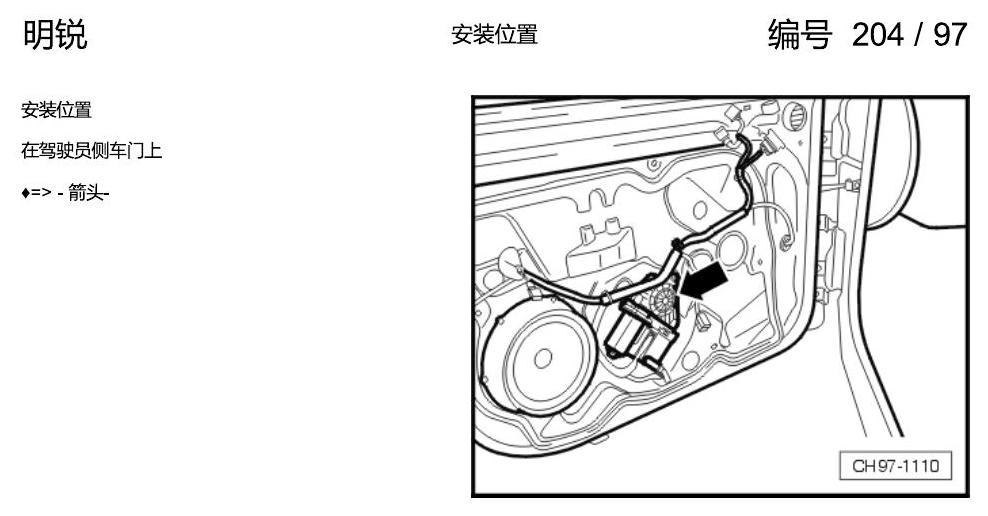

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第187页

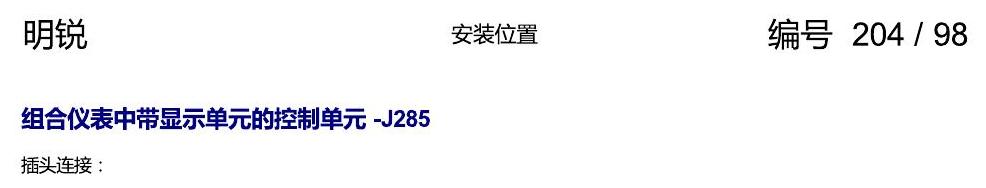

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第188页

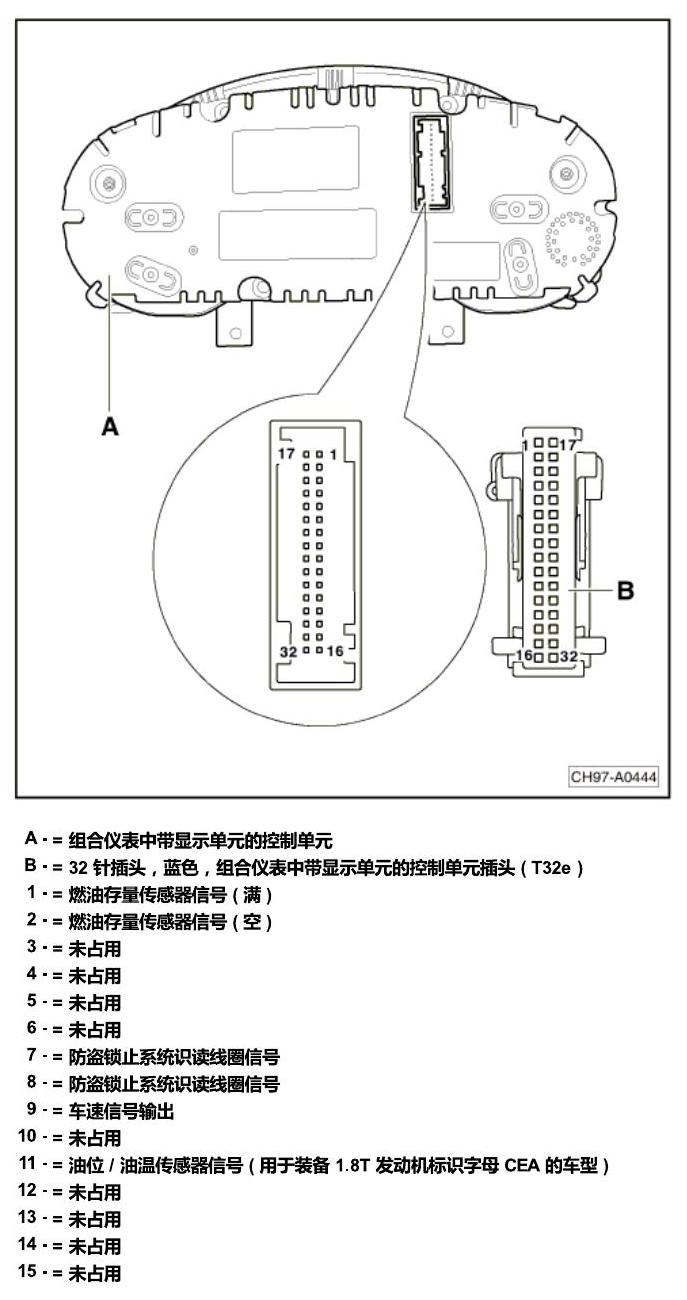

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第189页

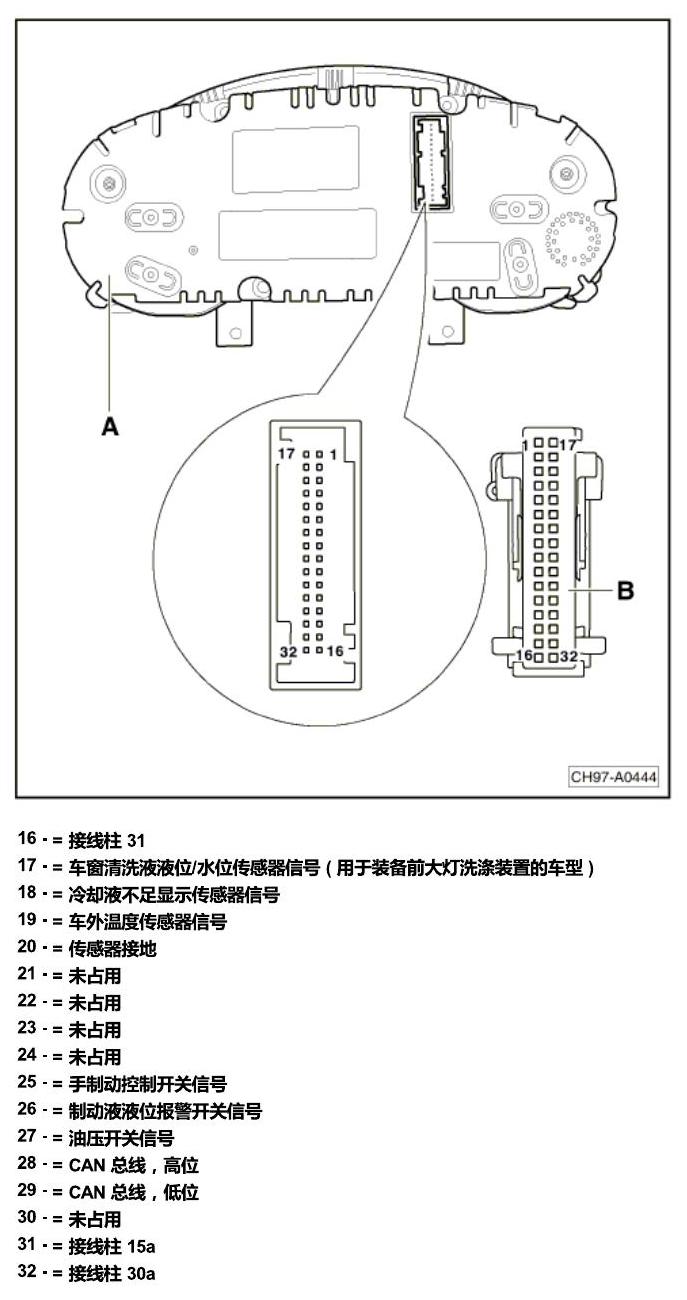

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第191页

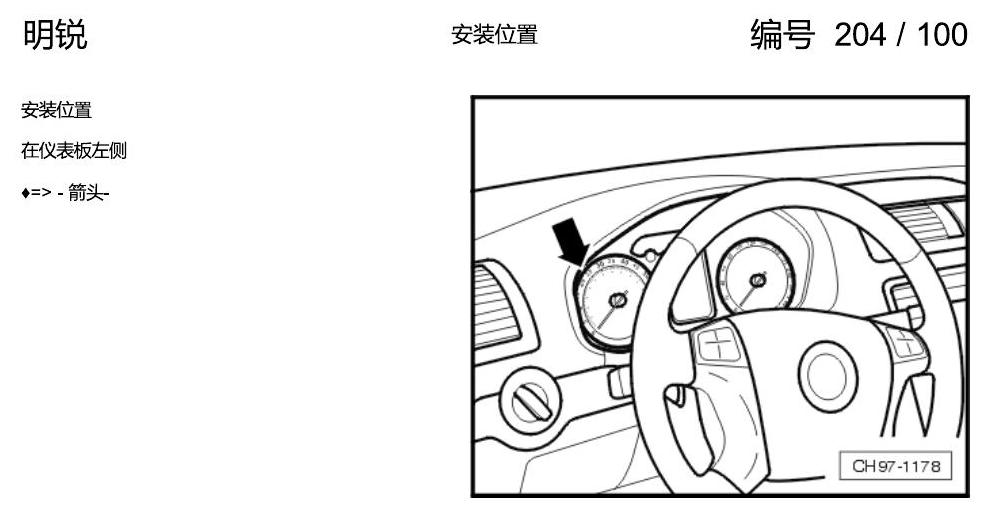

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第192页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第193页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第194页

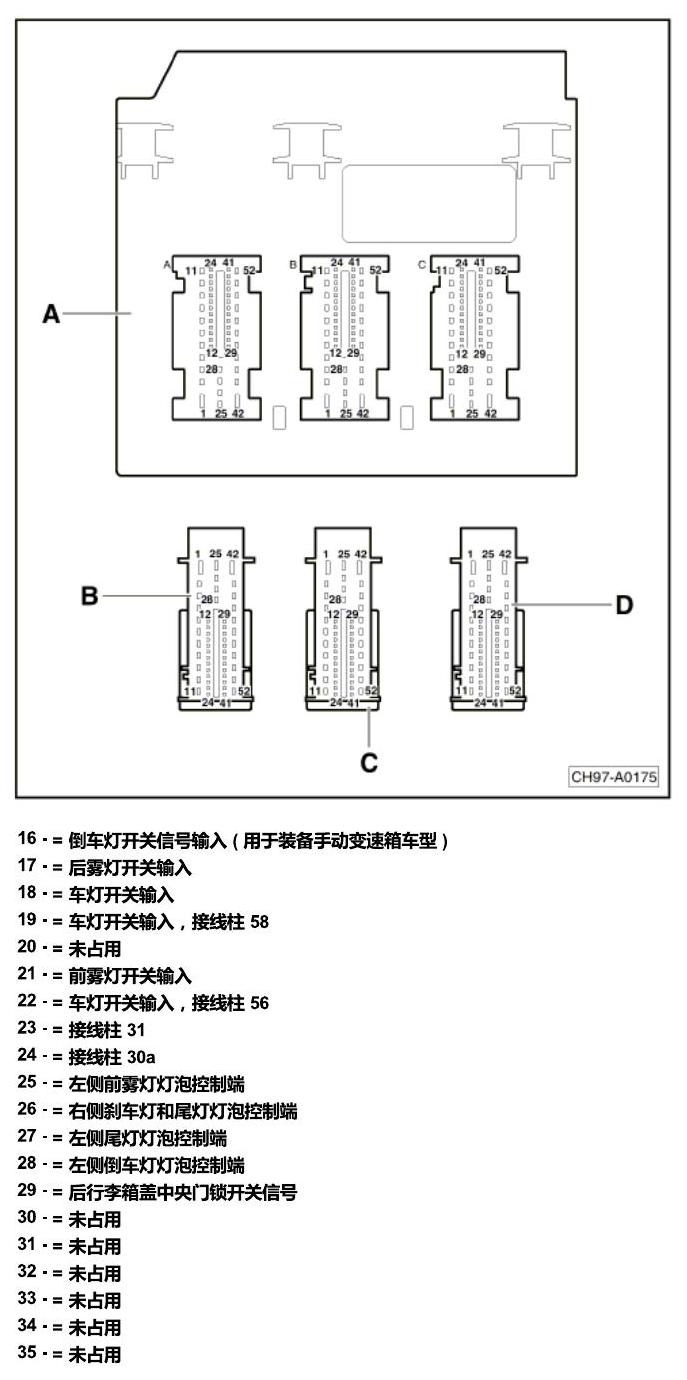

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第196页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第197页

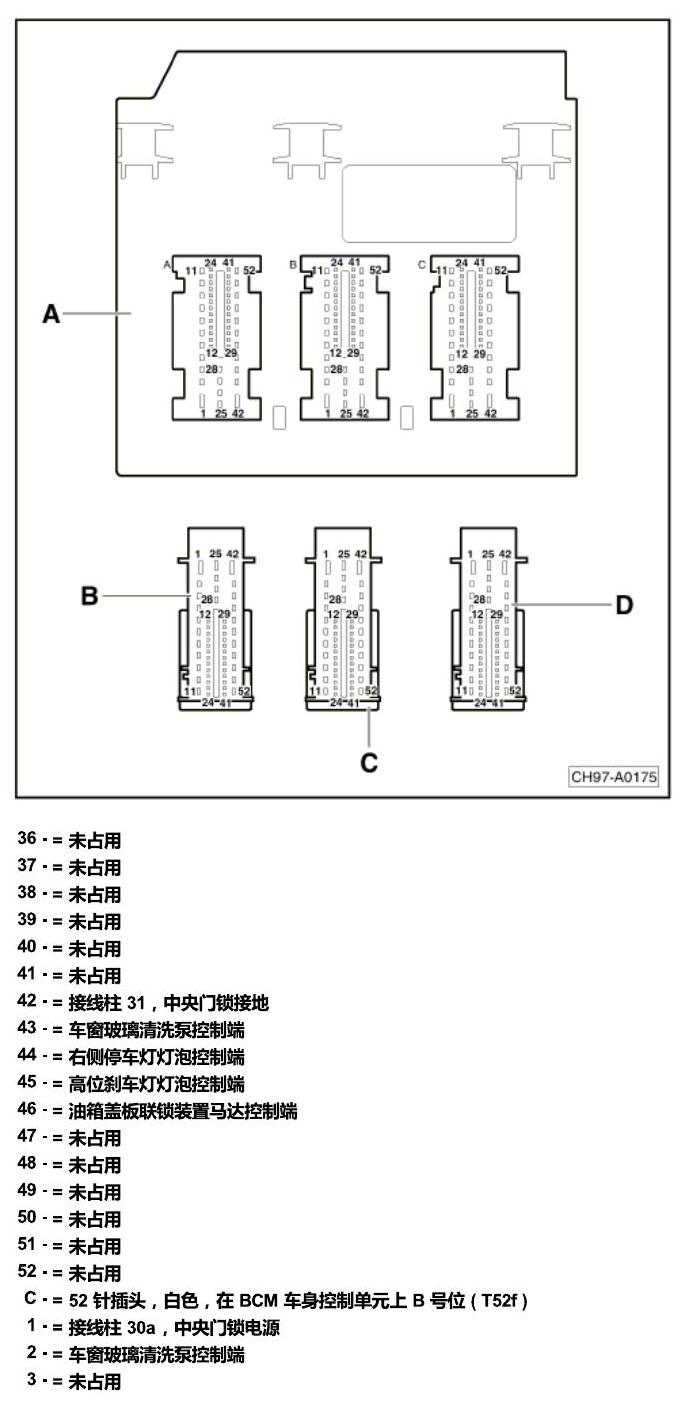

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第199页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第200页

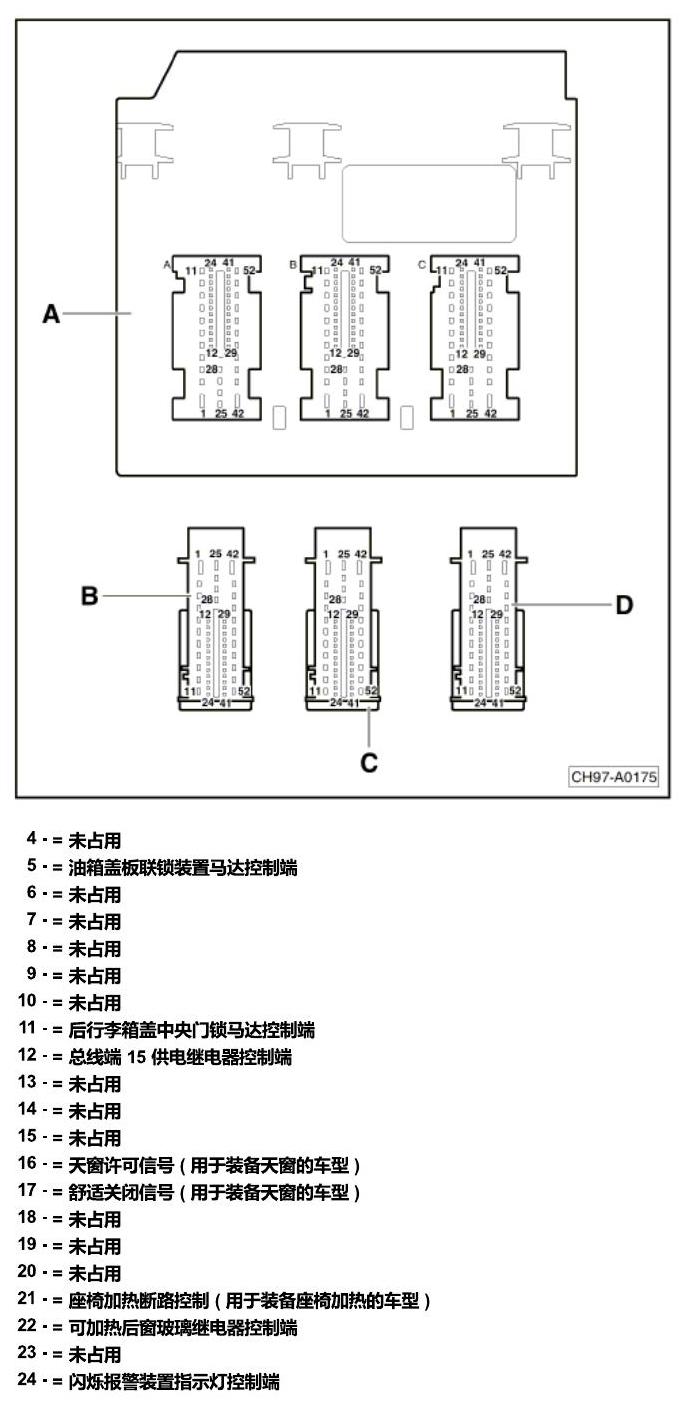

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第202页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第203页

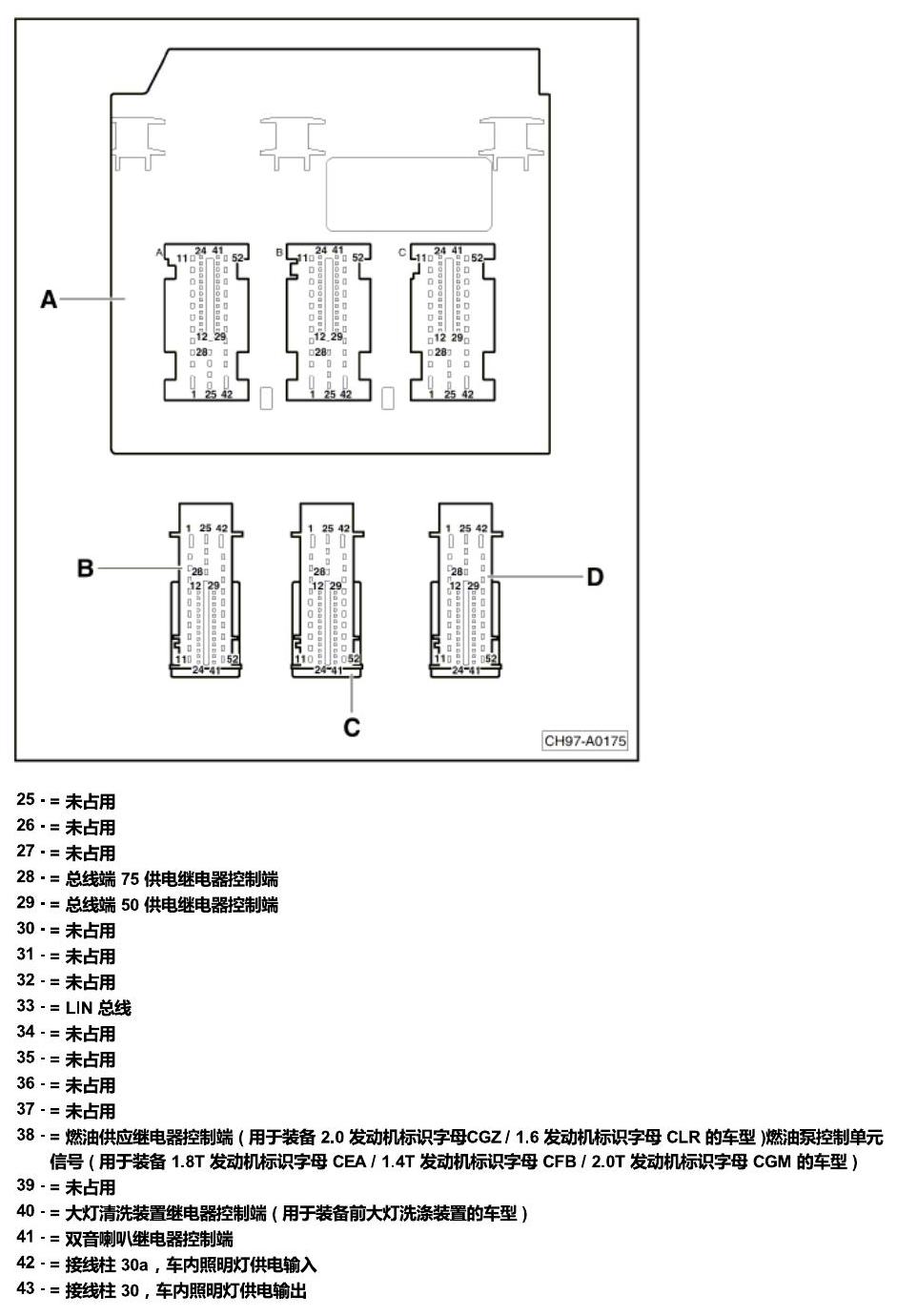

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第205页

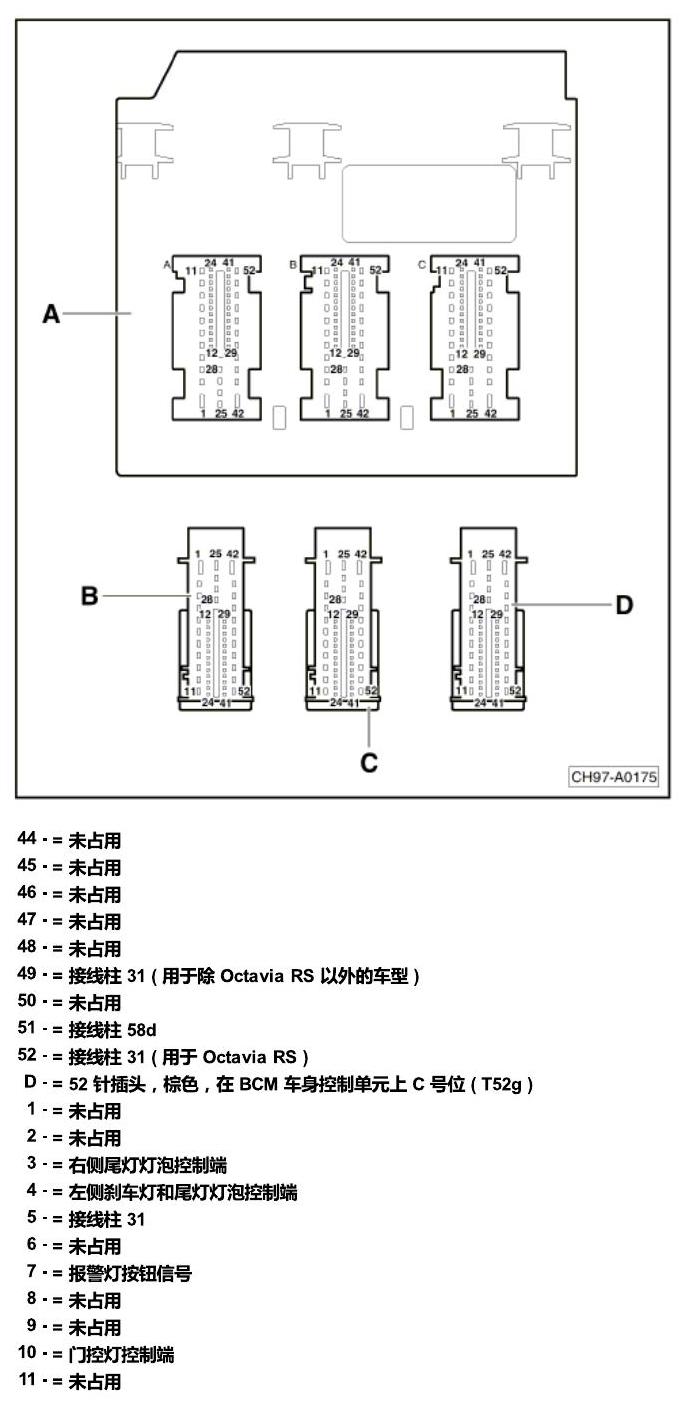

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第207页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第208页

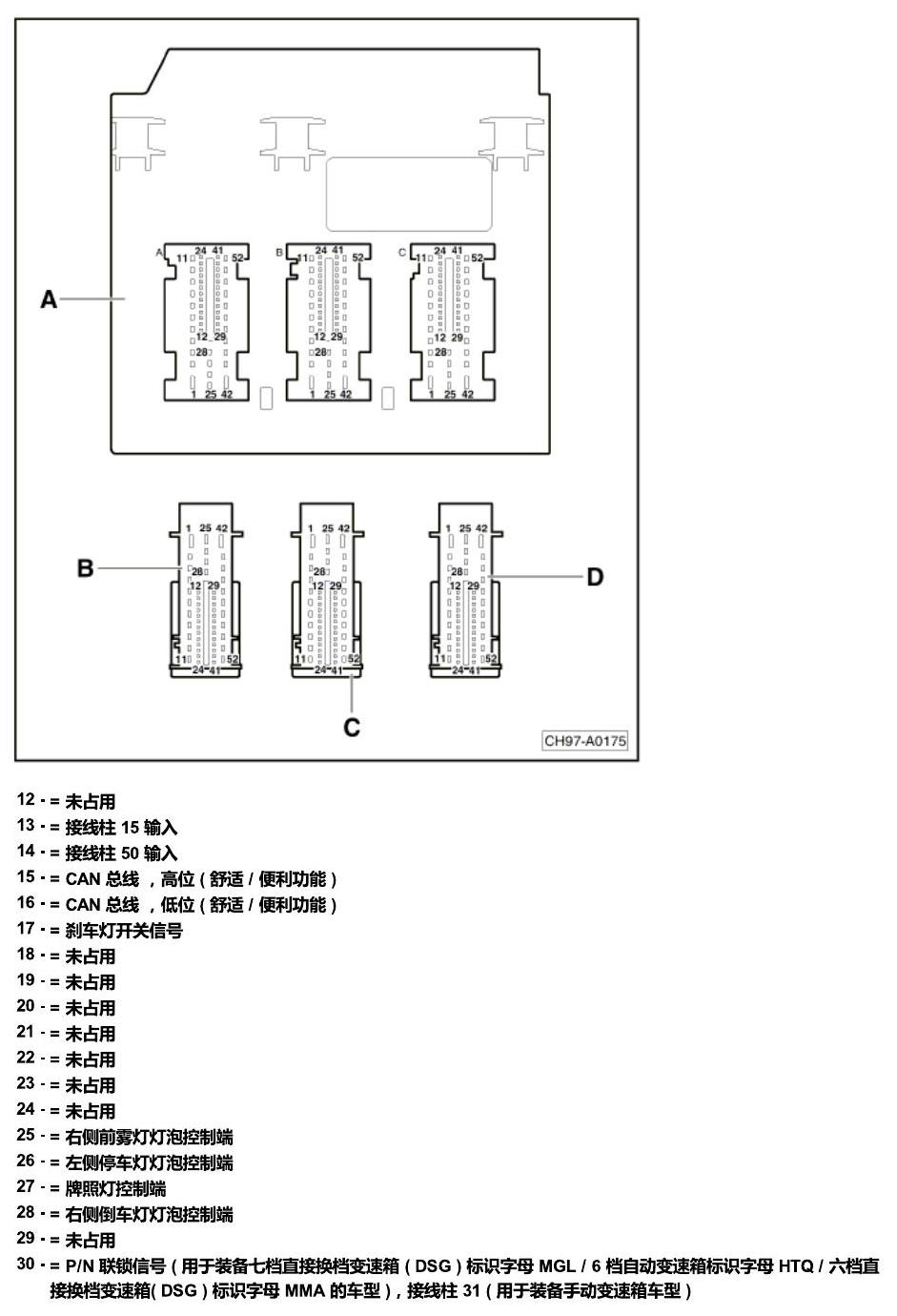

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第210页

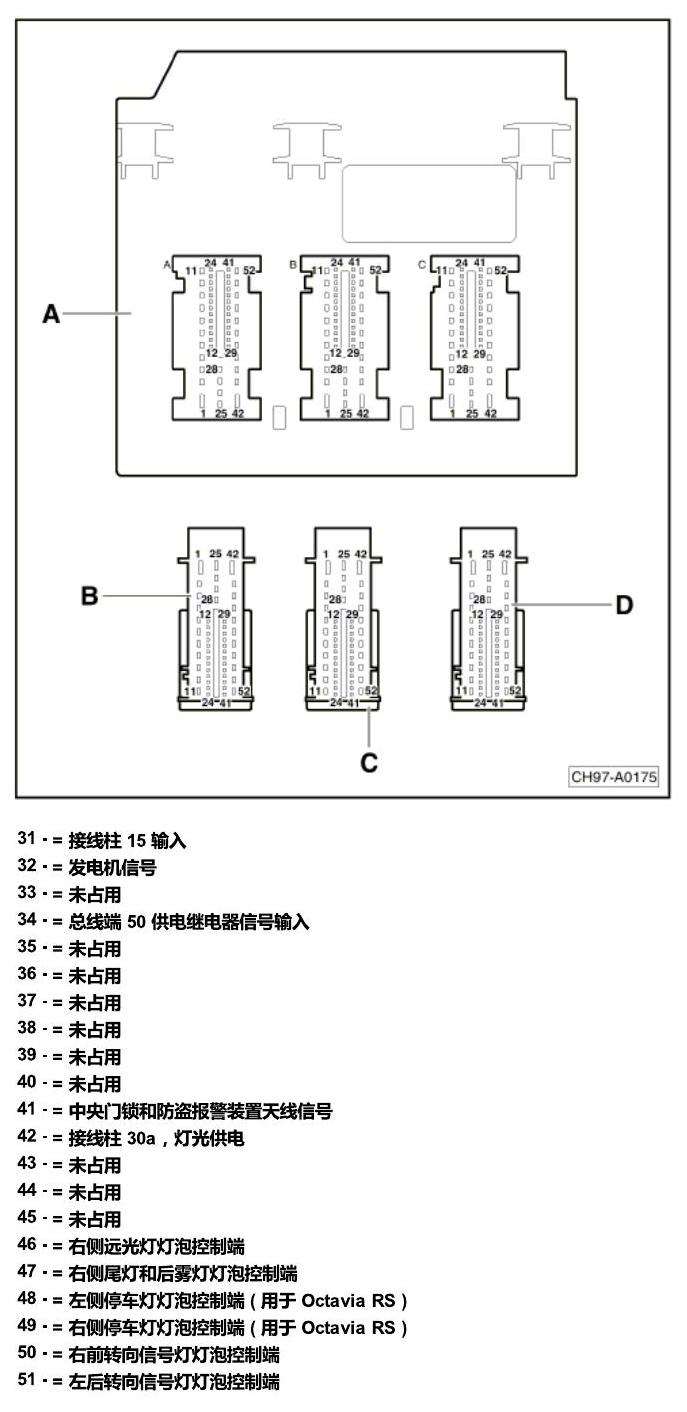

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第212页

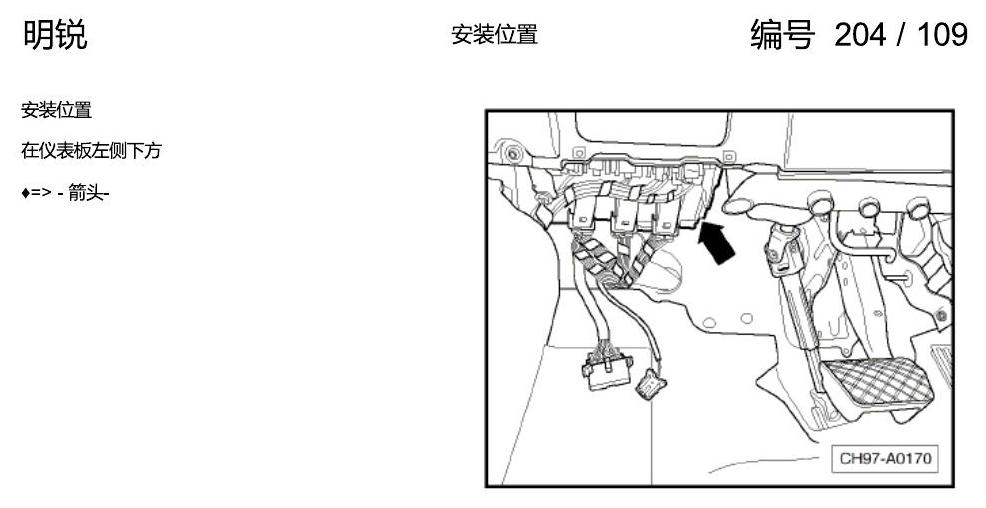

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第214页

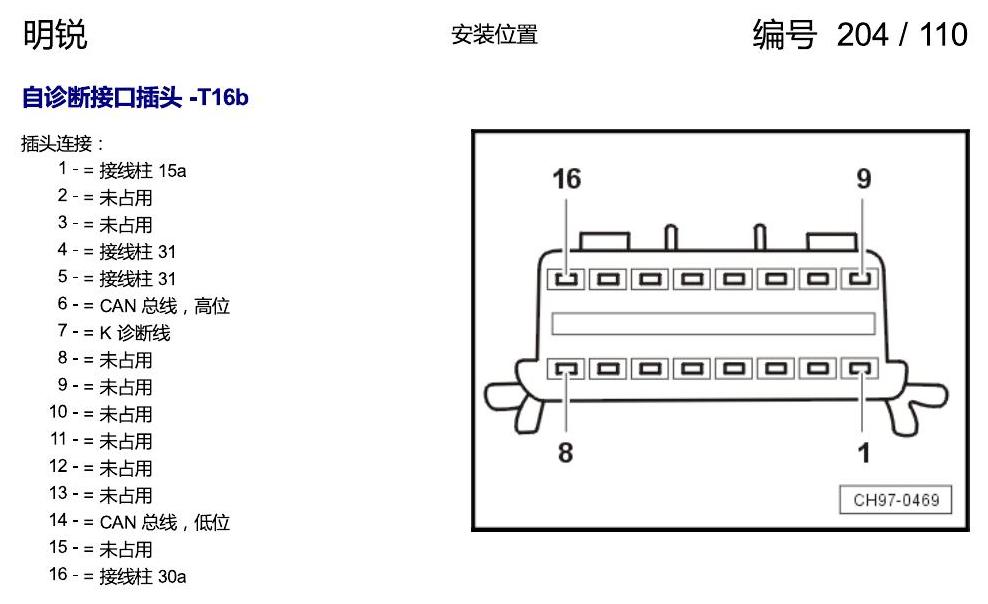

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第215页

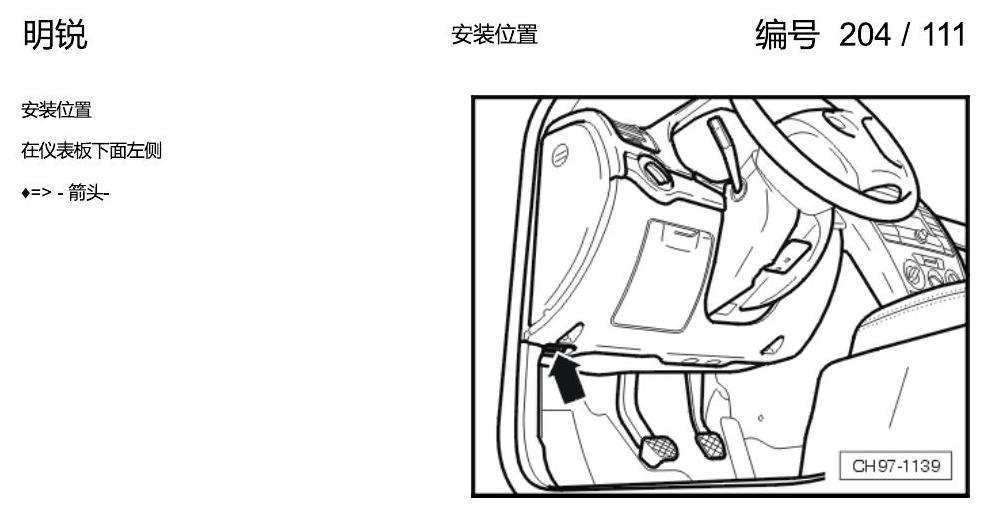

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第216页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第217页

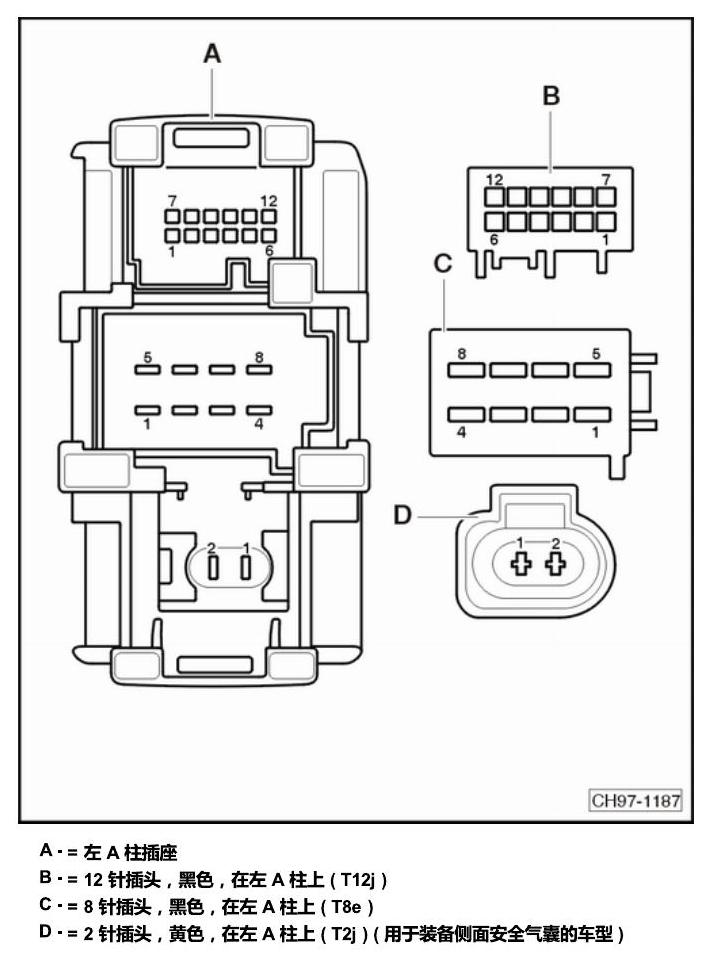

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第218页

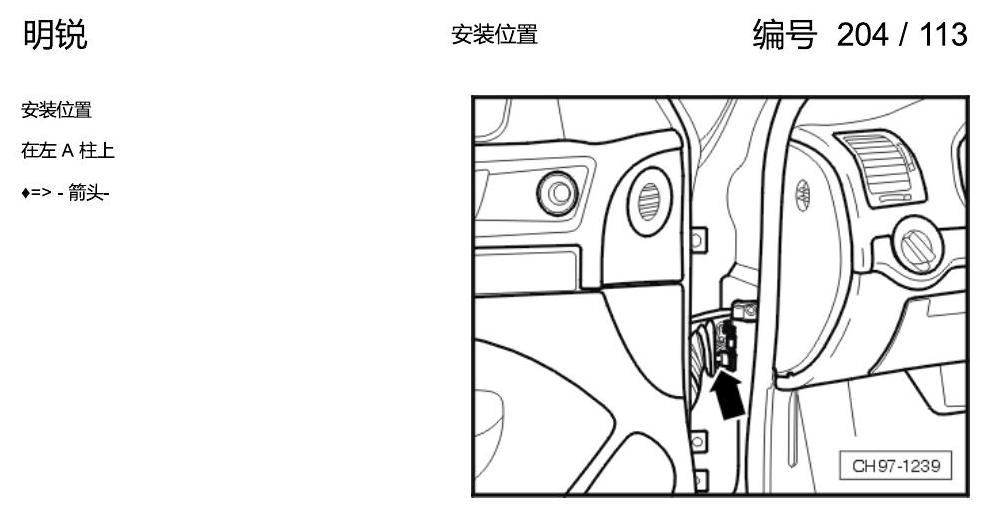

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第219页

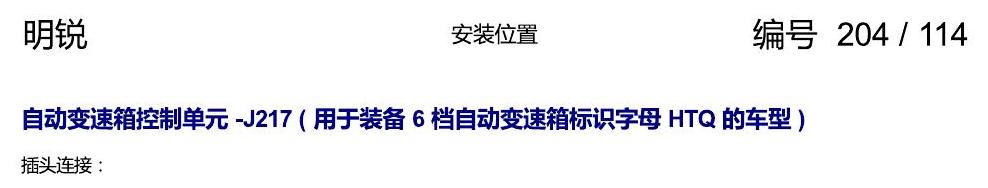

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第220页

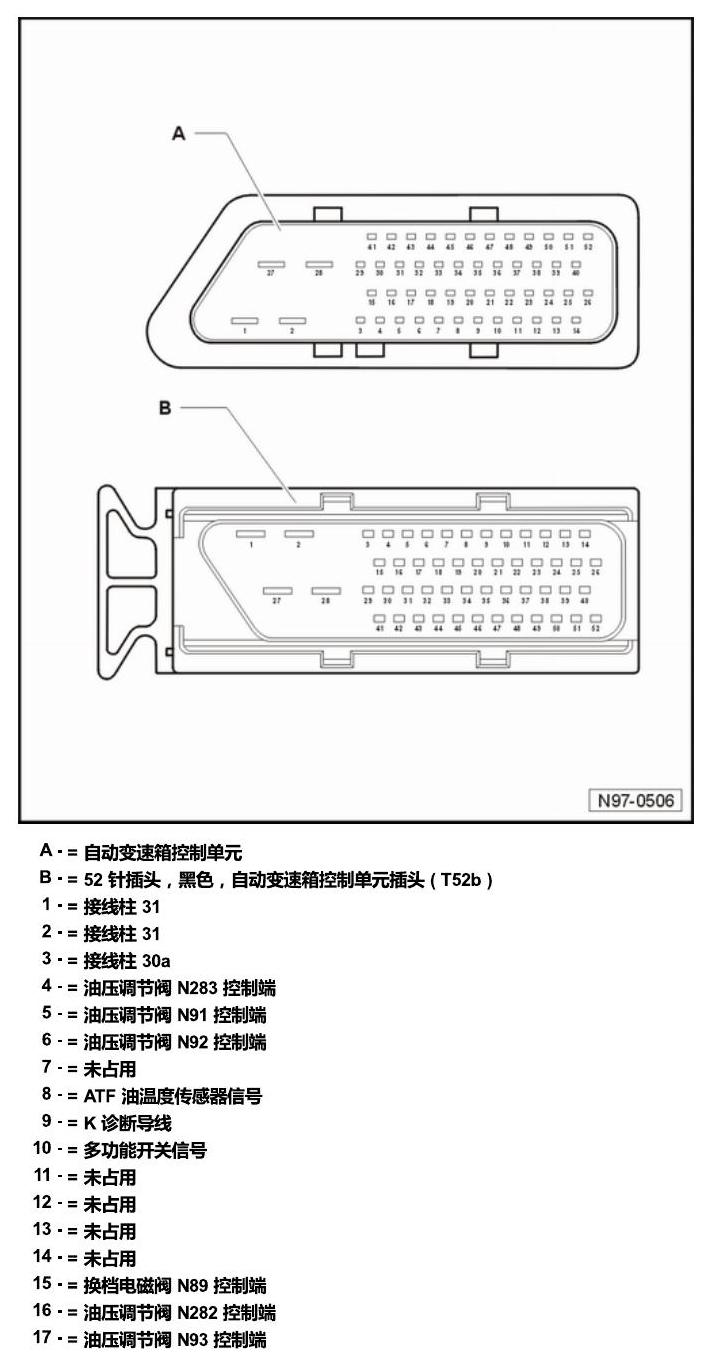

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第221页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第223页

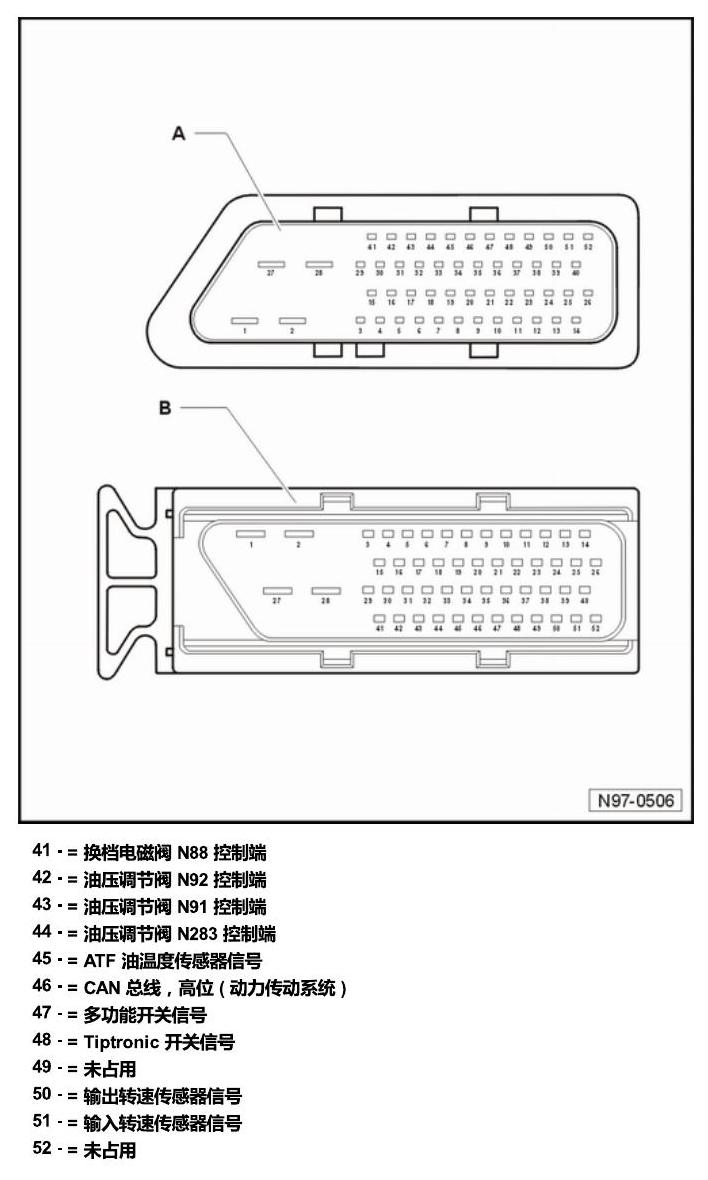

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第226页

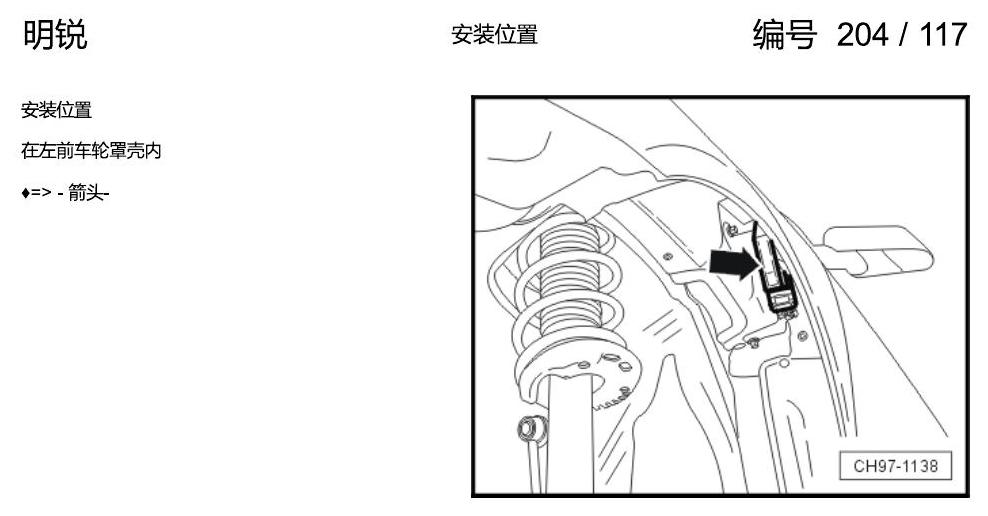

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第227页

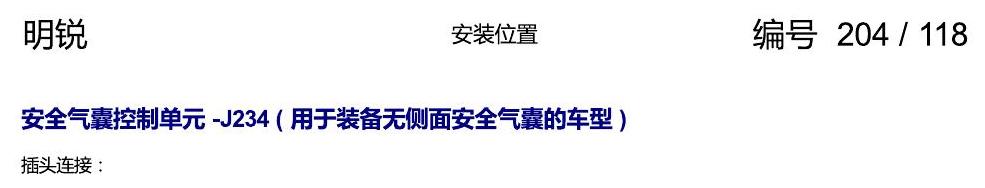

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第228页

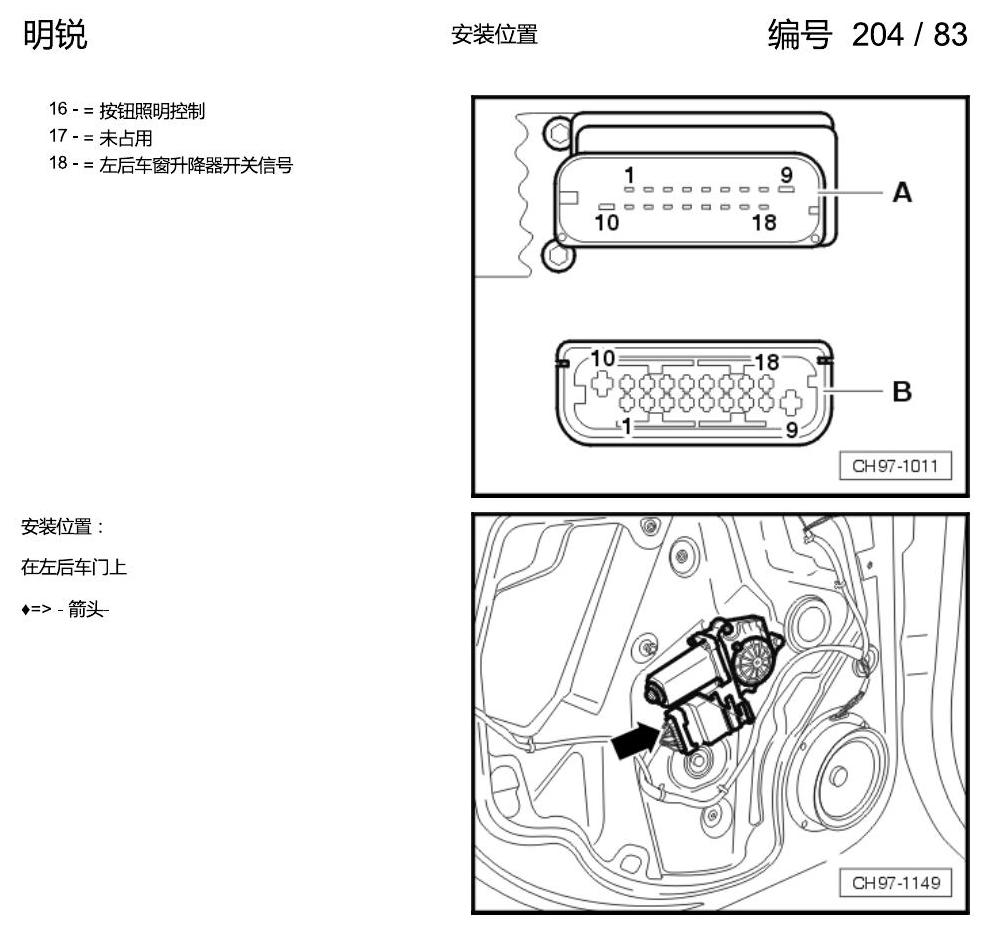

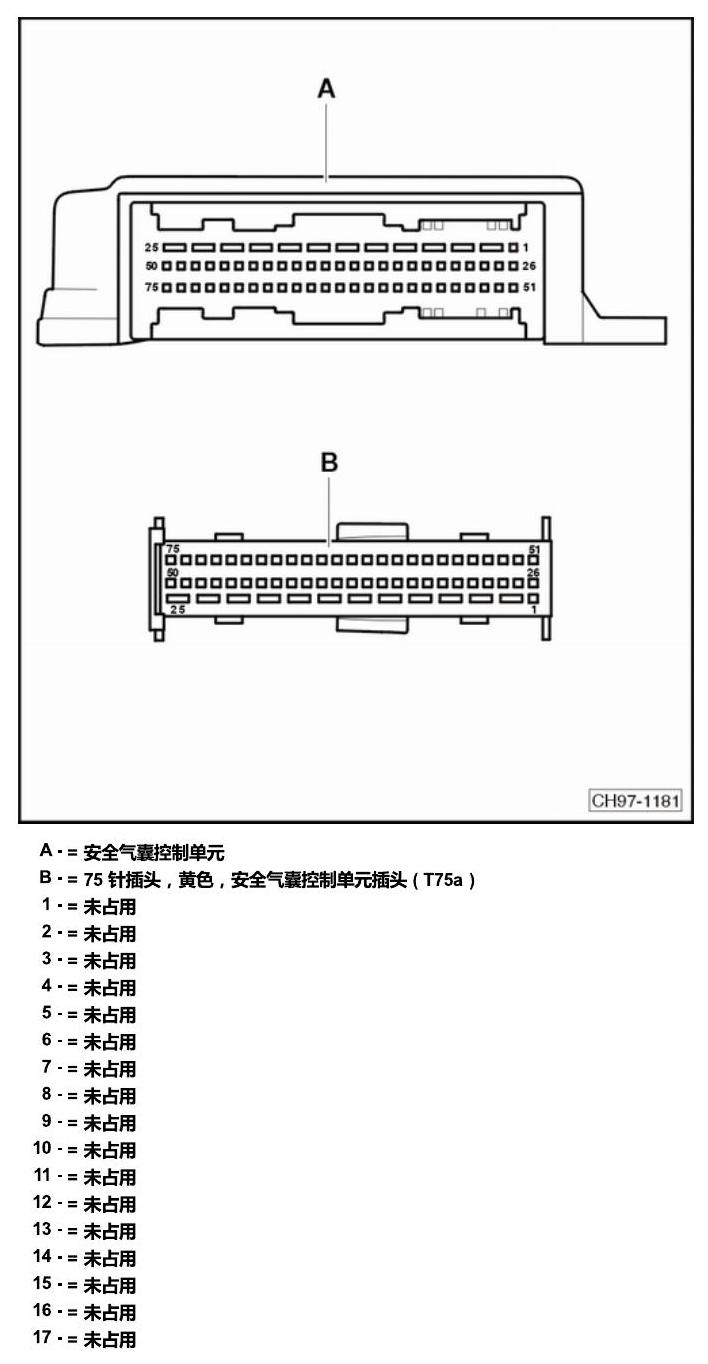

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第229页

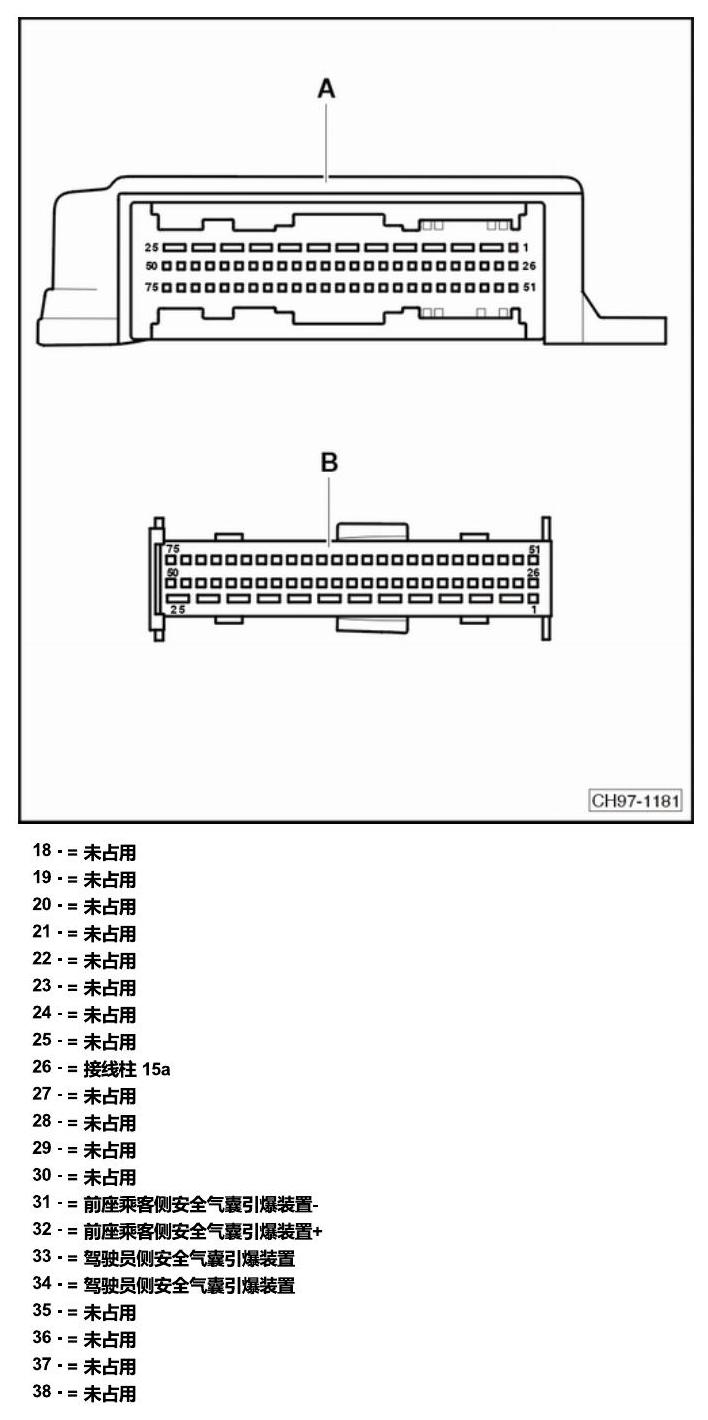

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第231页

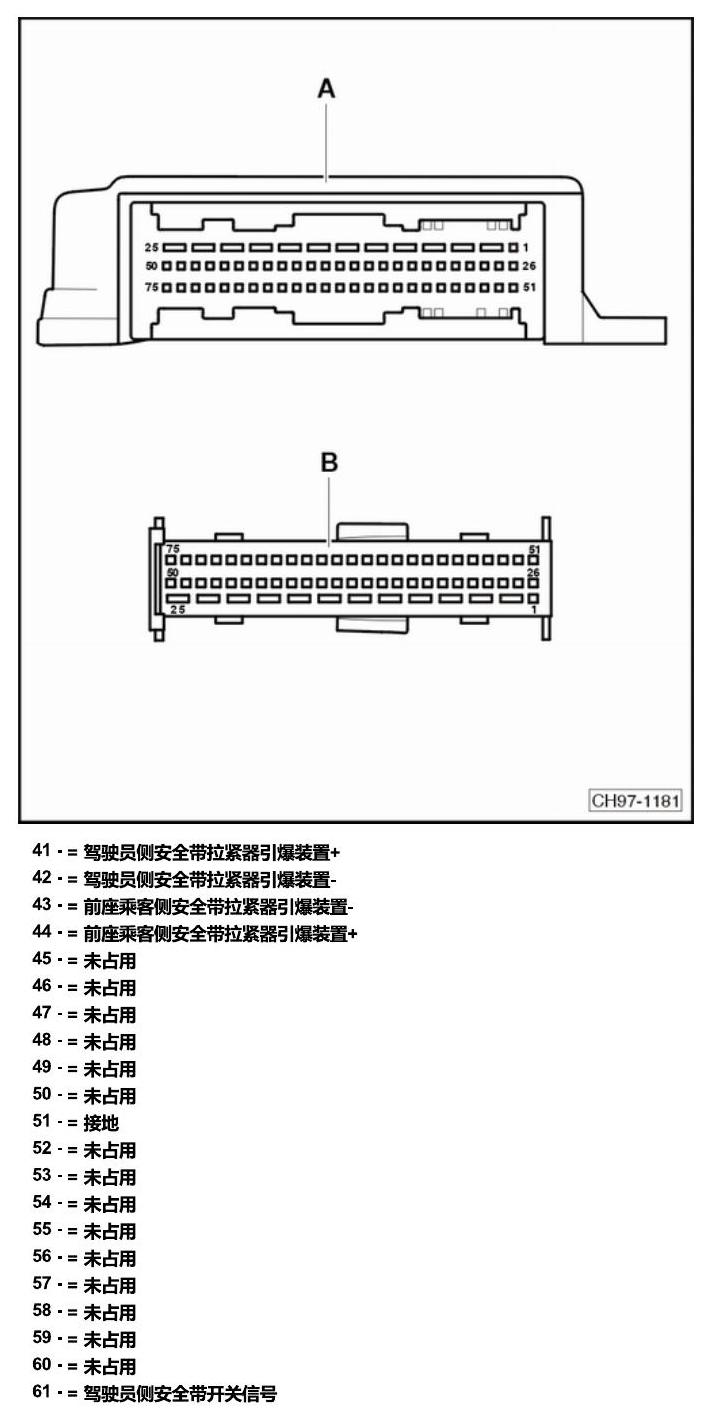

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第234页

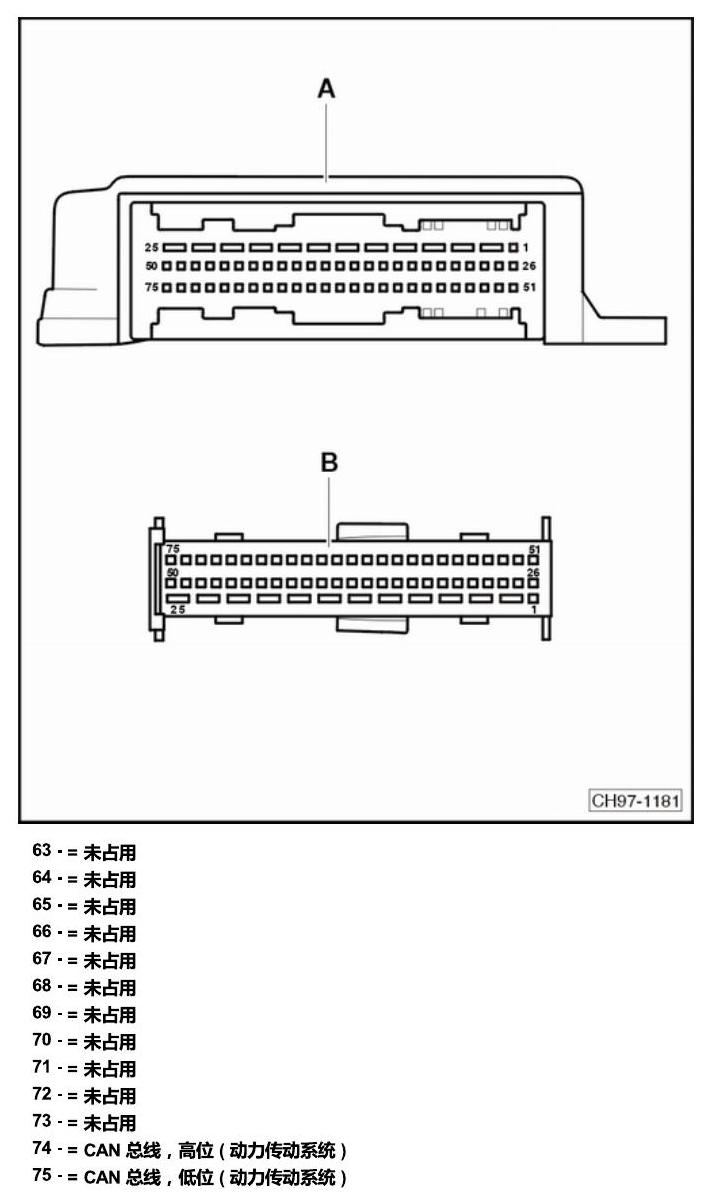

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第237页

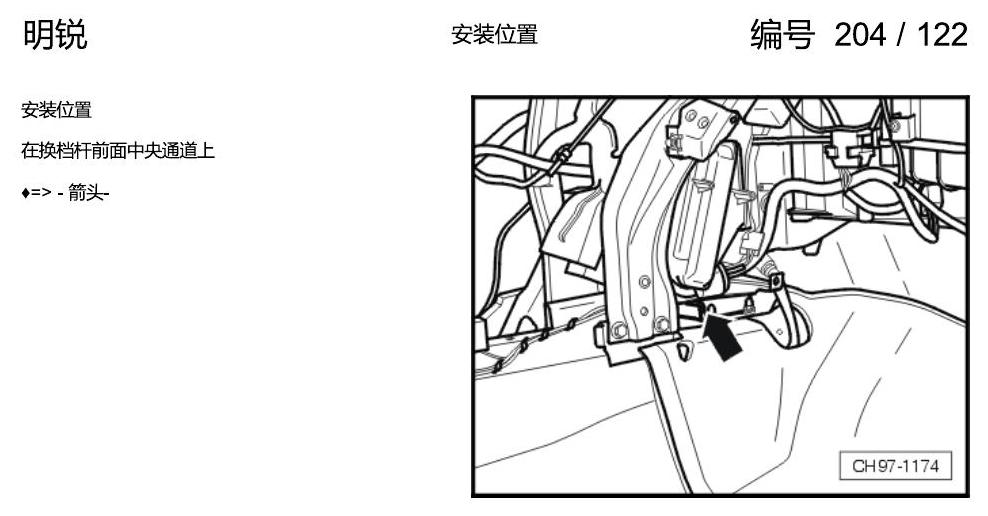

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第238页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第239页

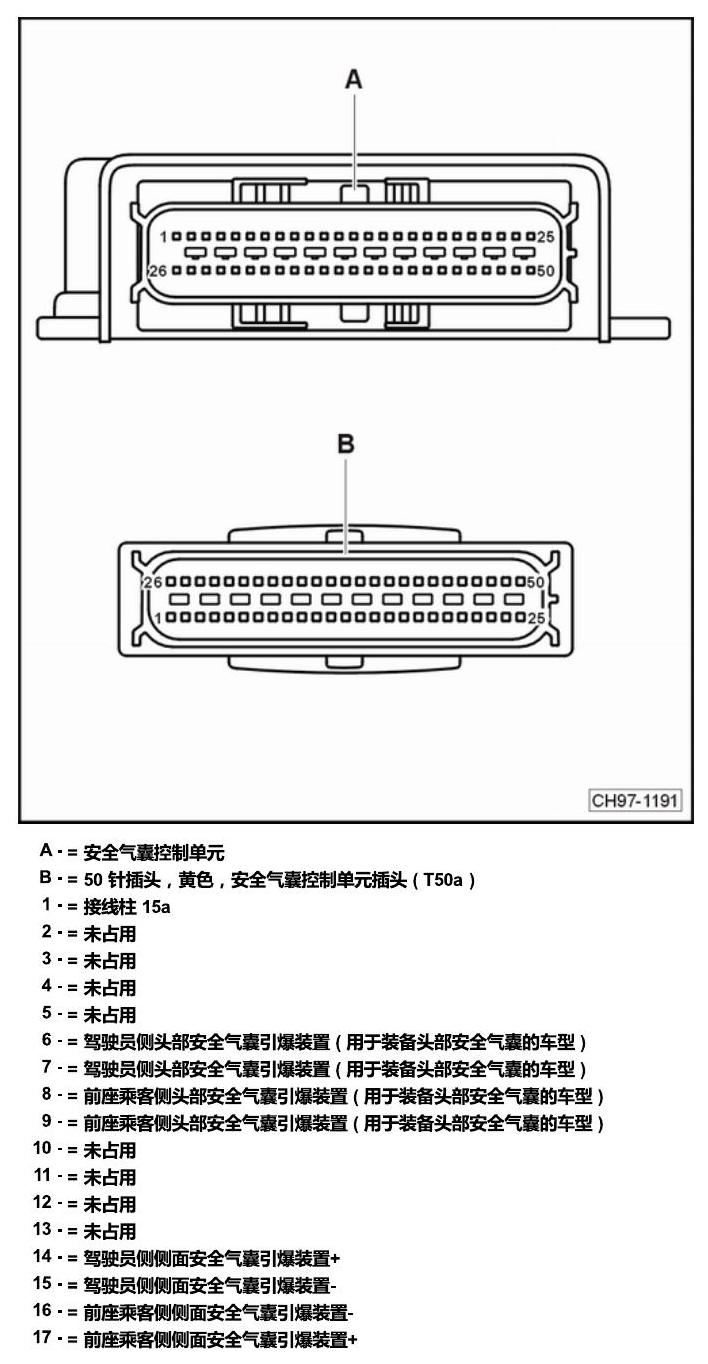

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第240页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第242页

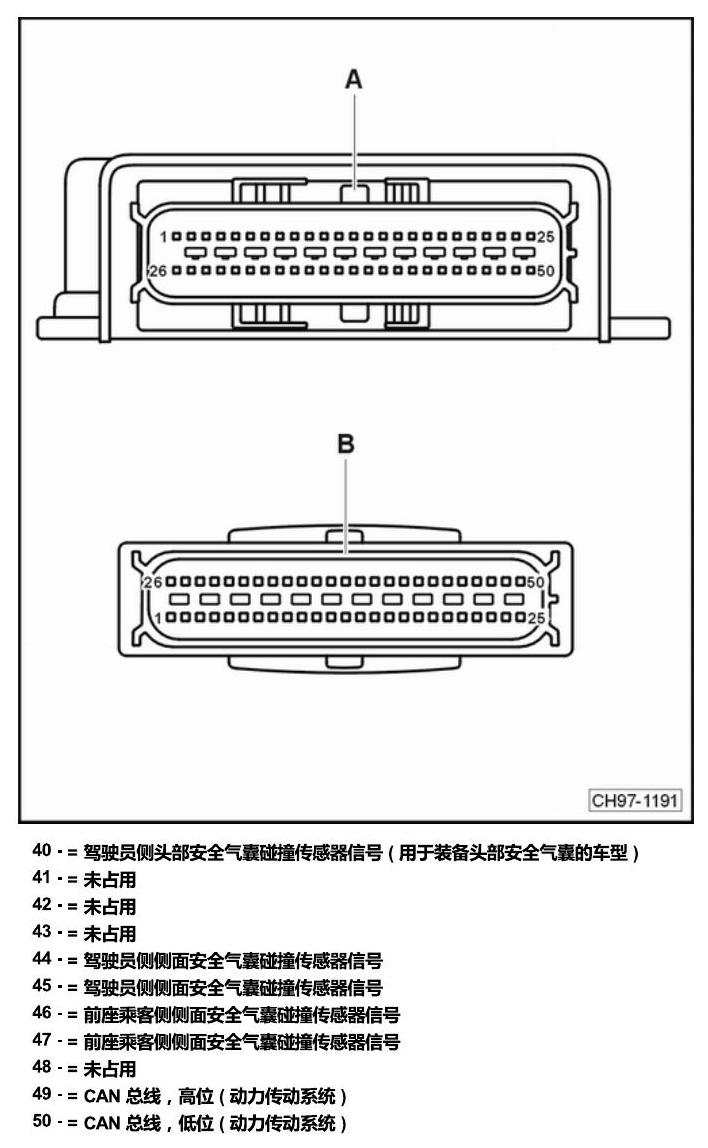

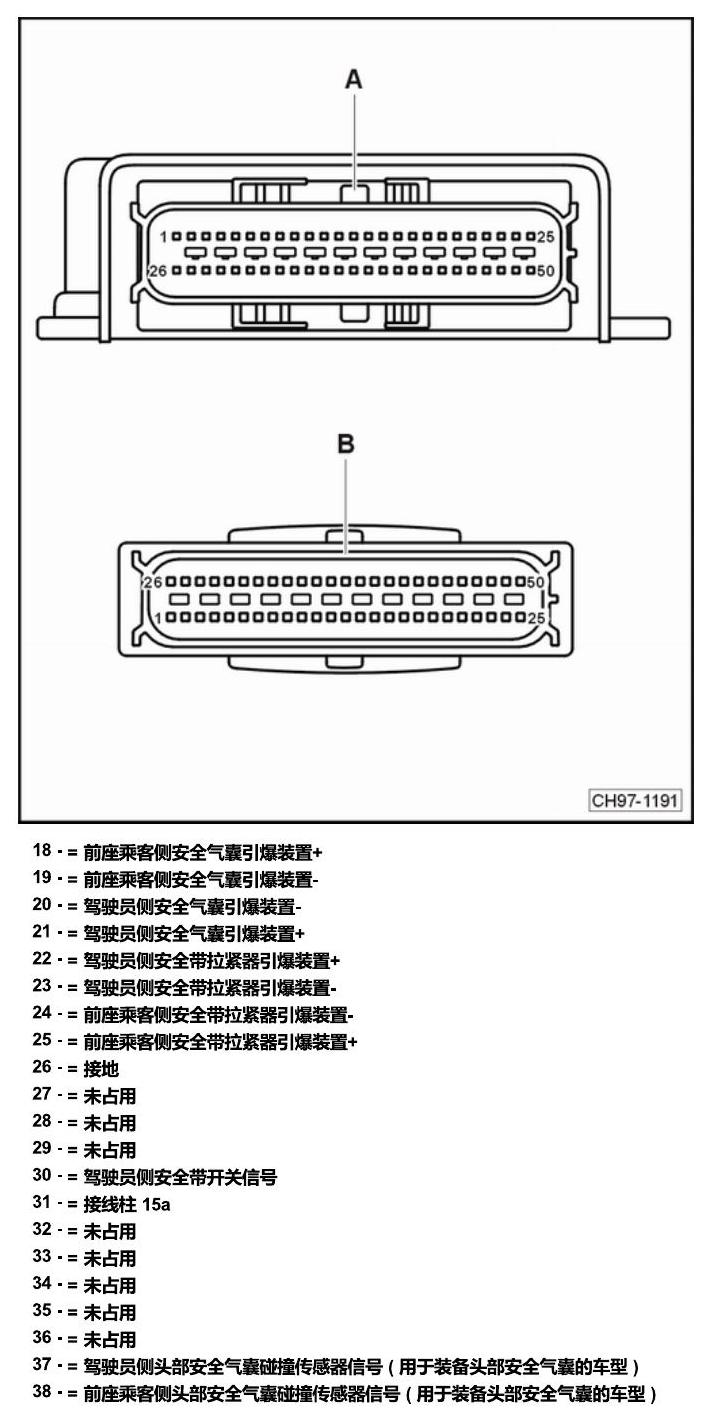

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第245页

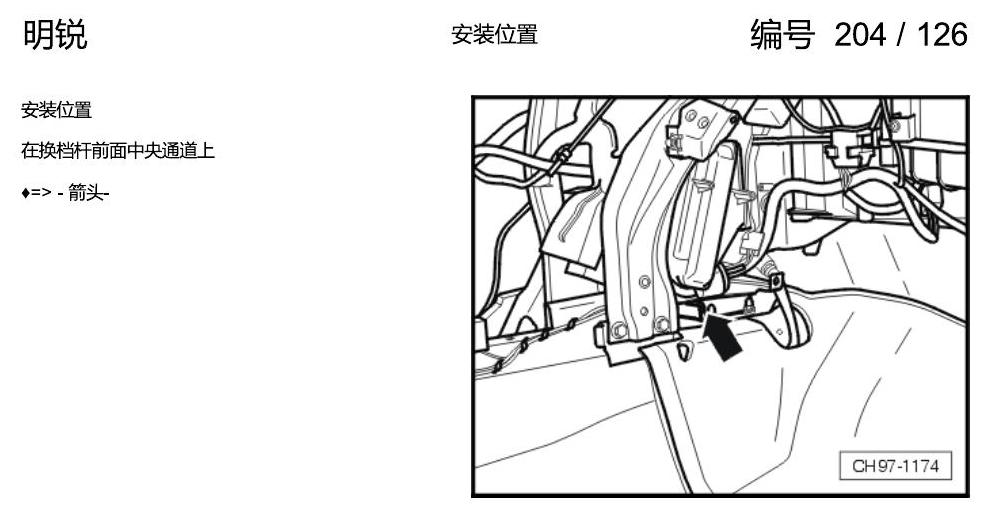

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第246页

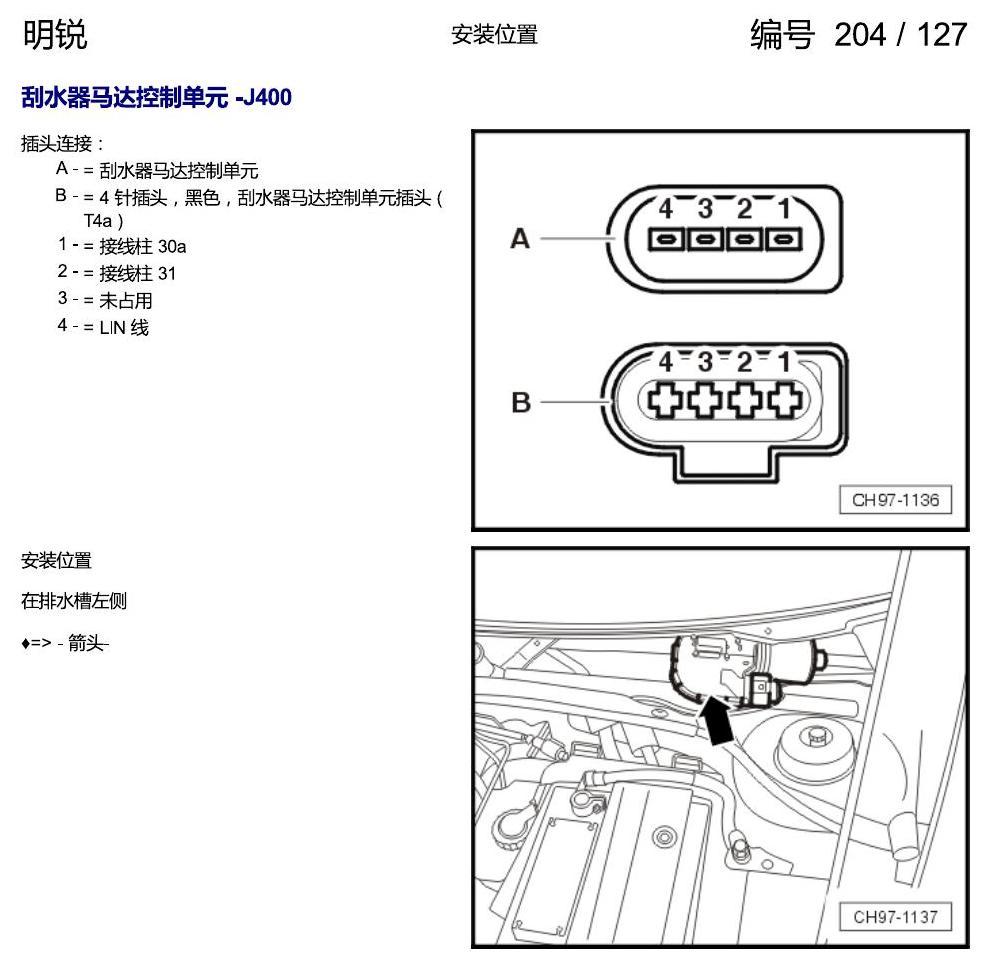

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第247页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第248页

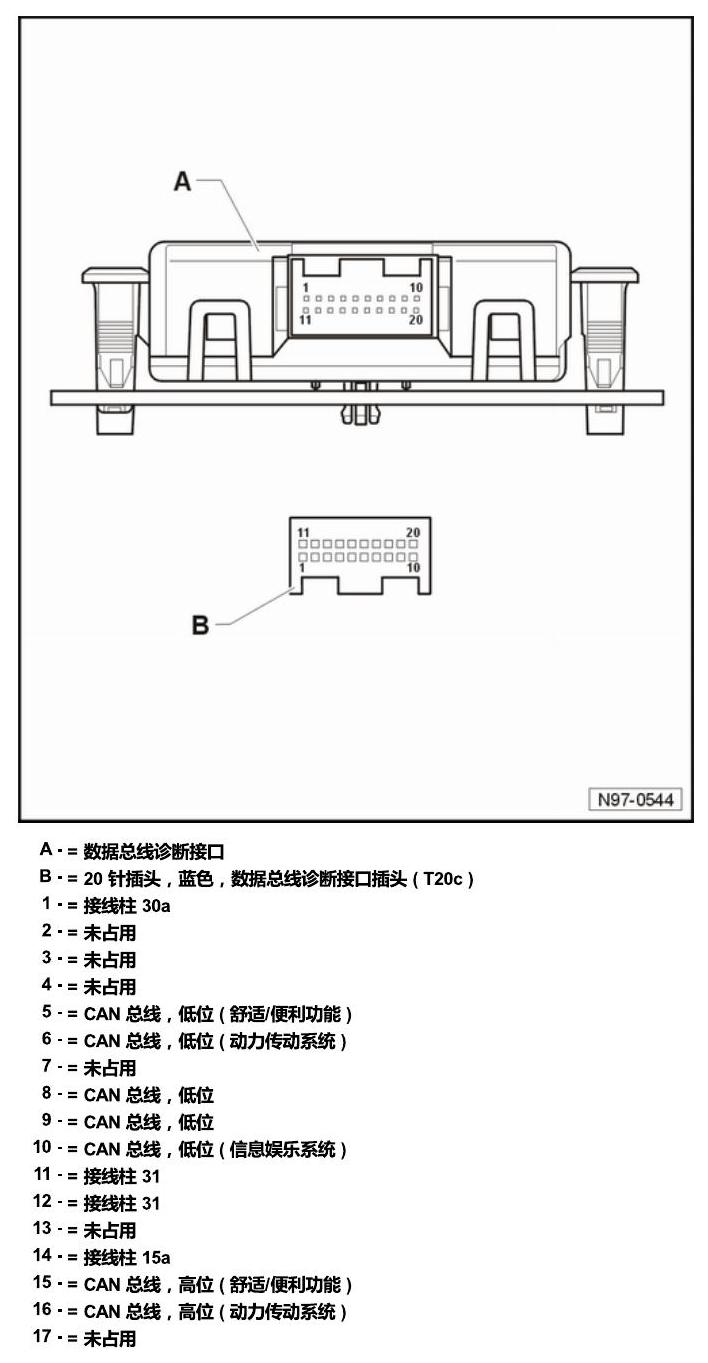

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第249页

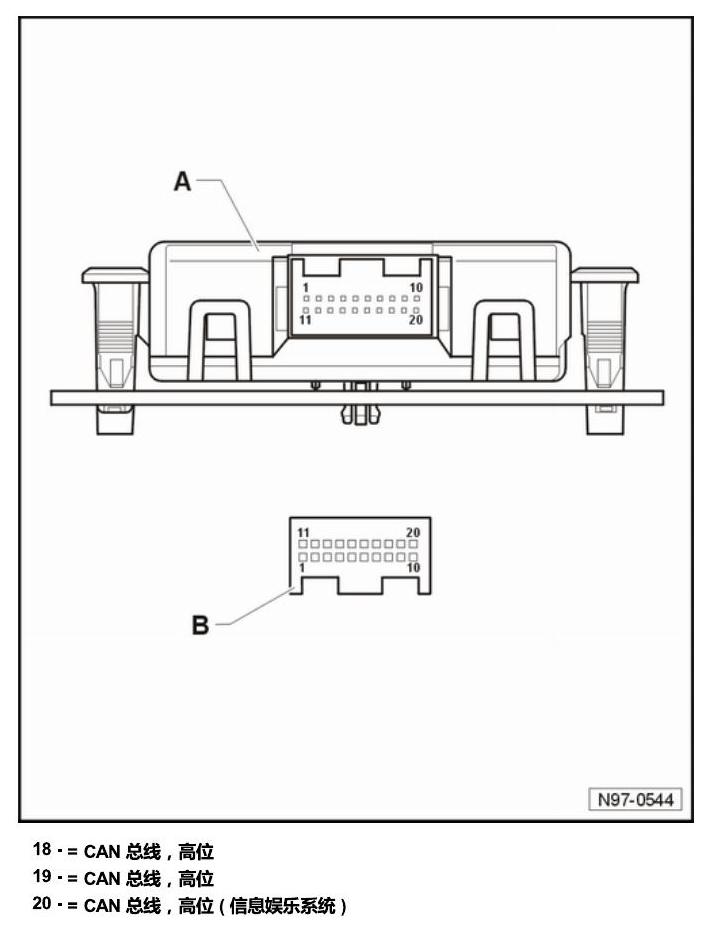

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第251页

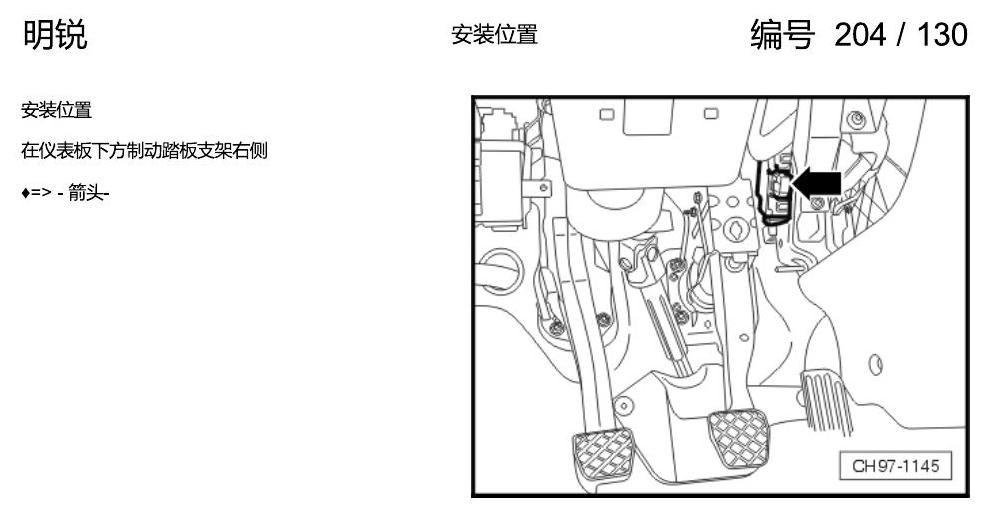

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第252页

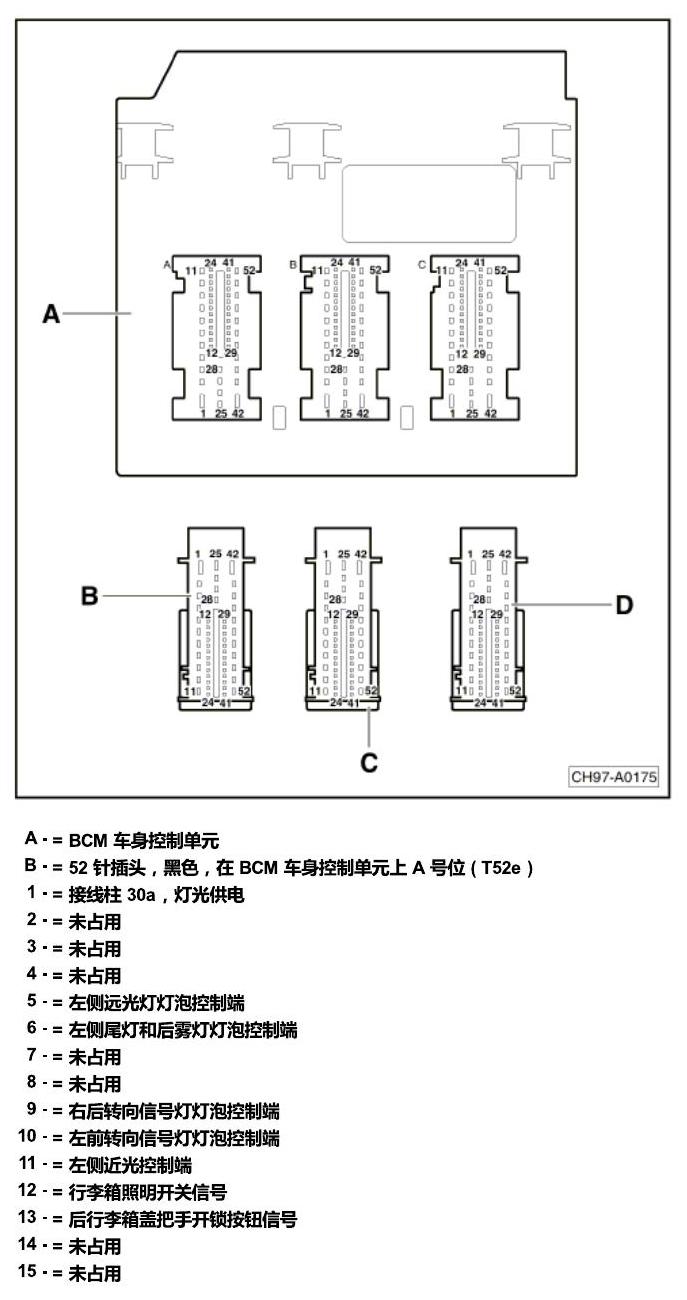

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第253页

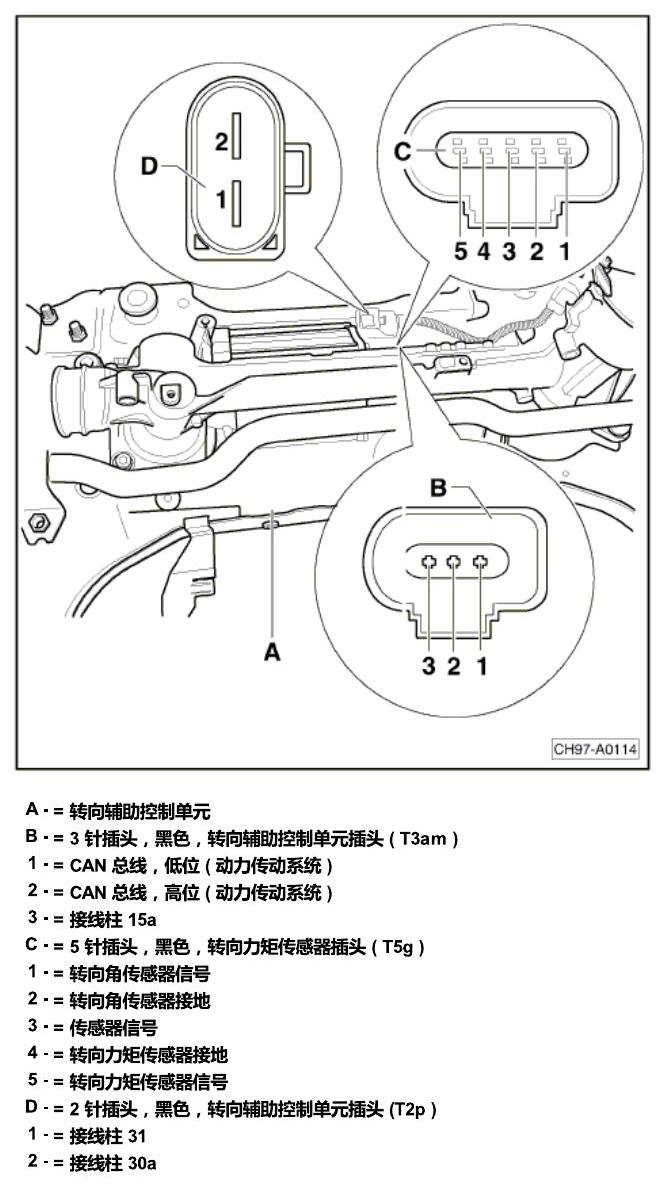

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第254页

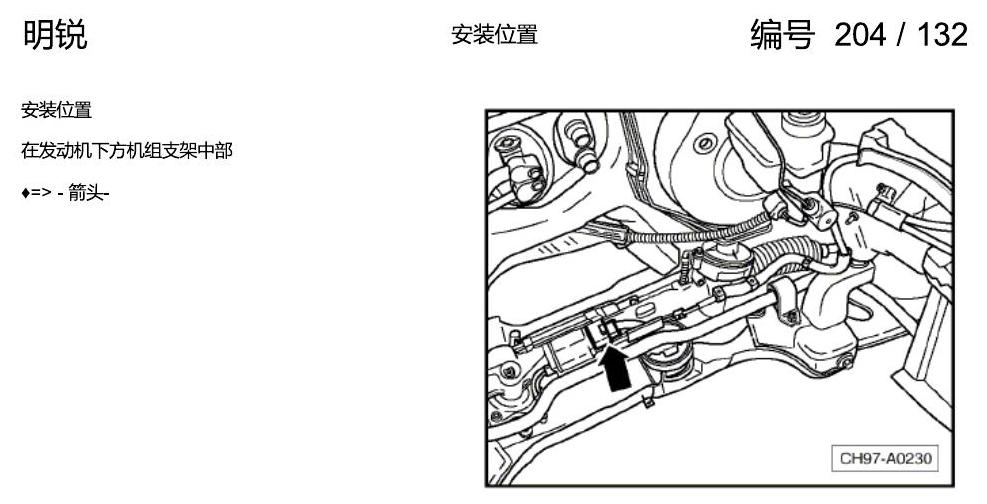

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第255页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第256页

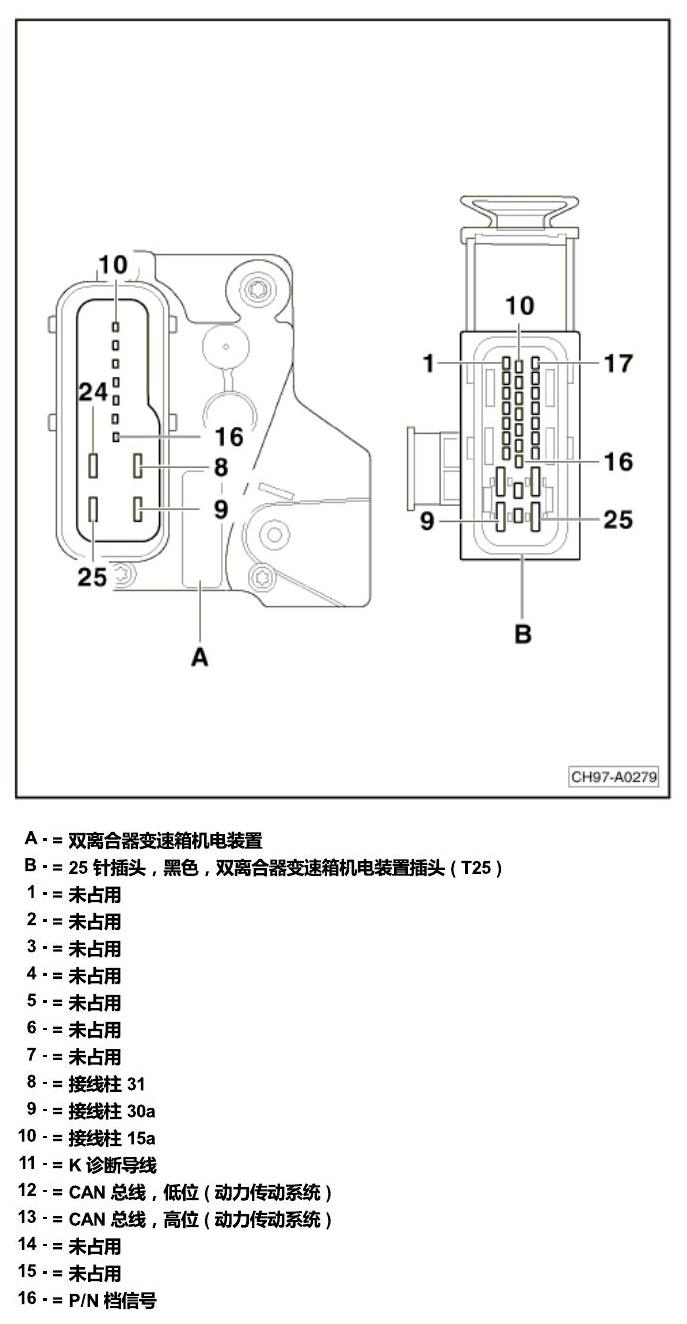

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第257页

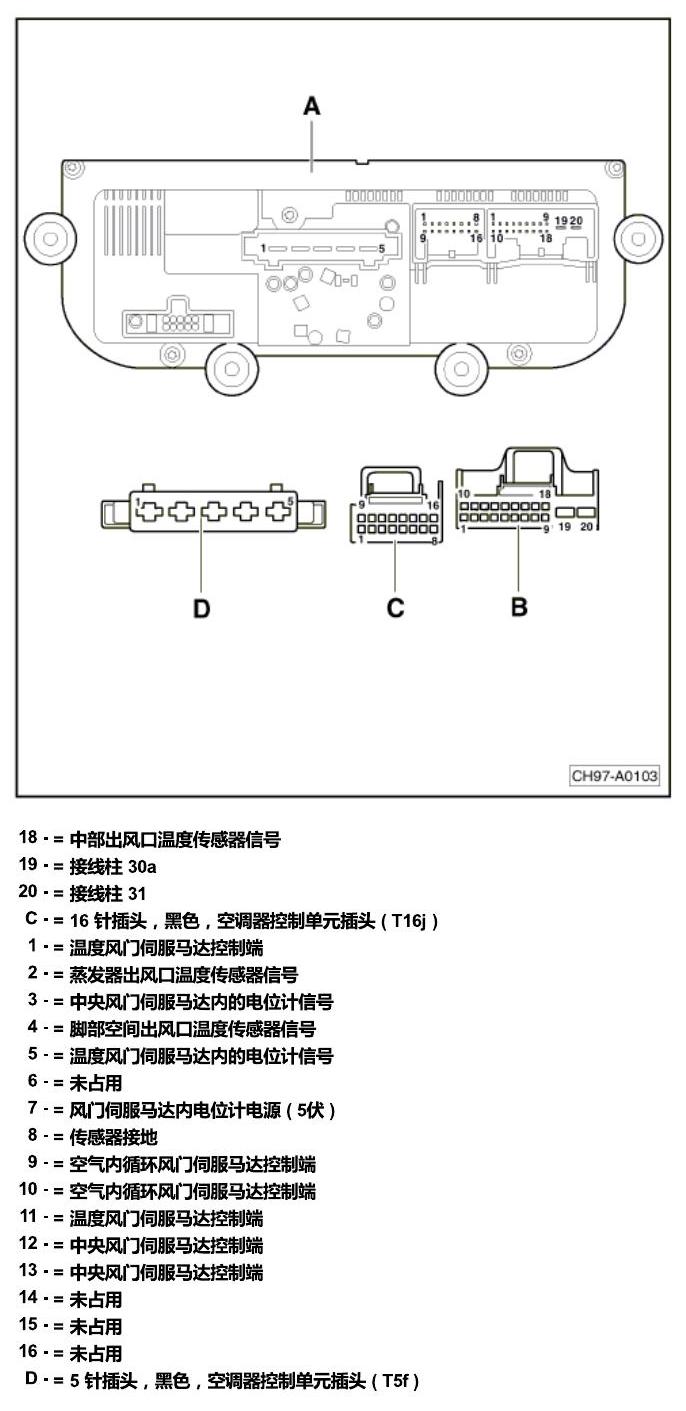

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第259页

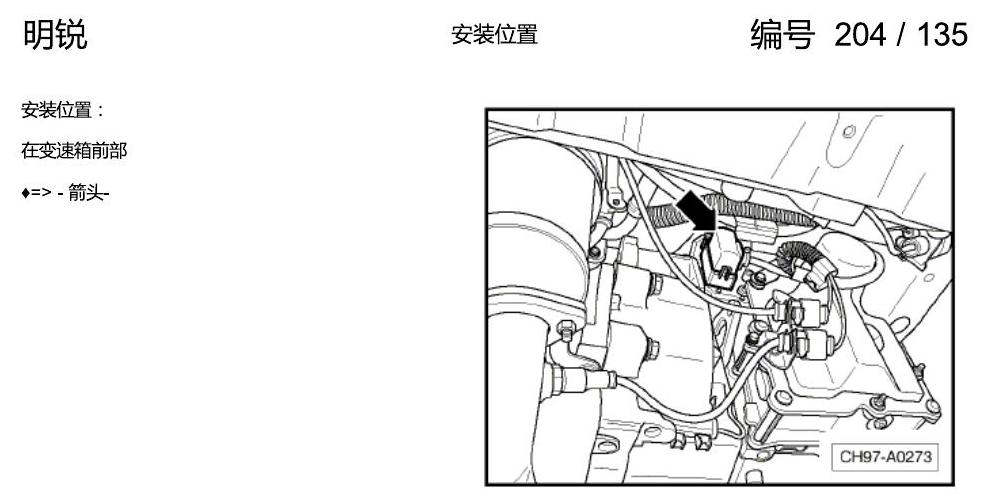

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第260页

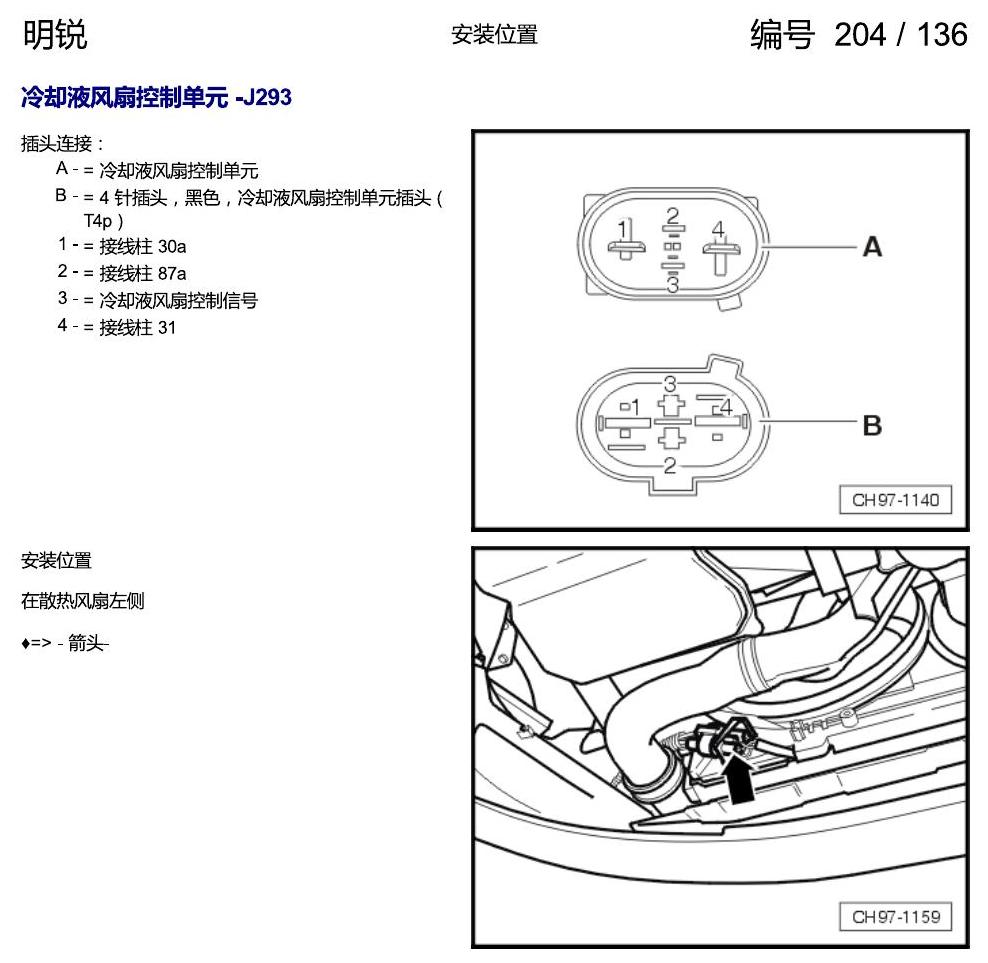

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第261页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第262页

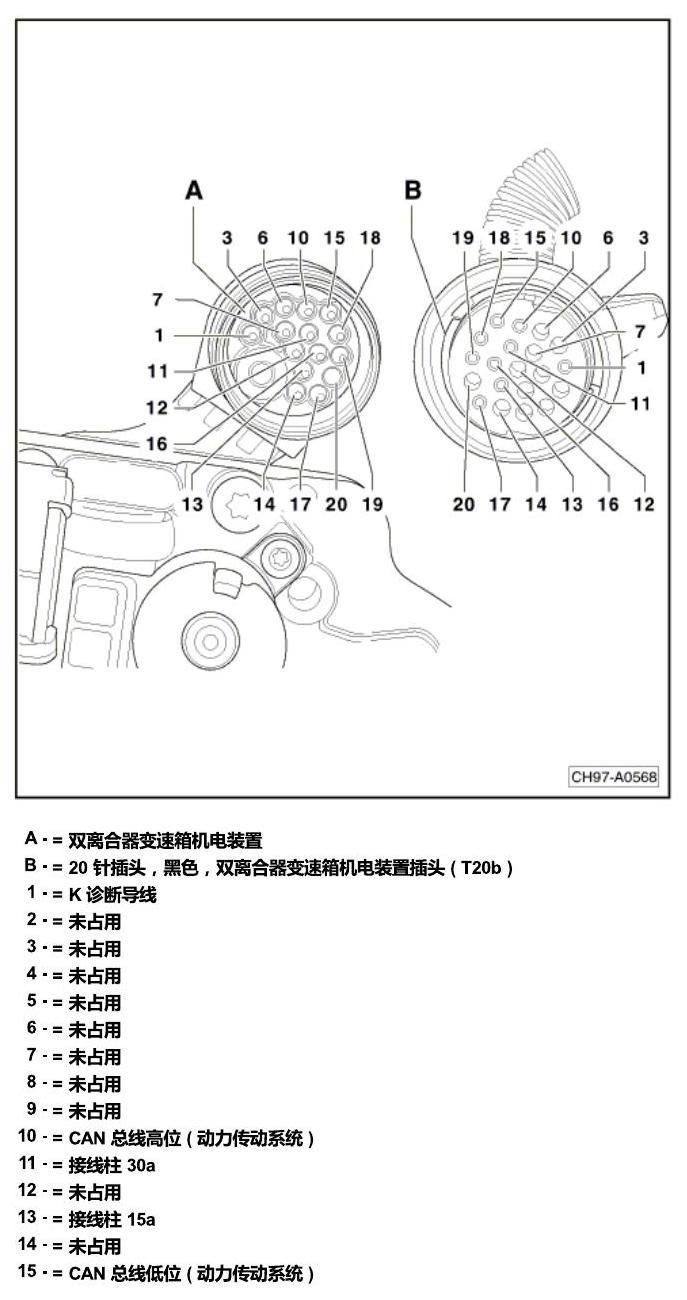

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第263页

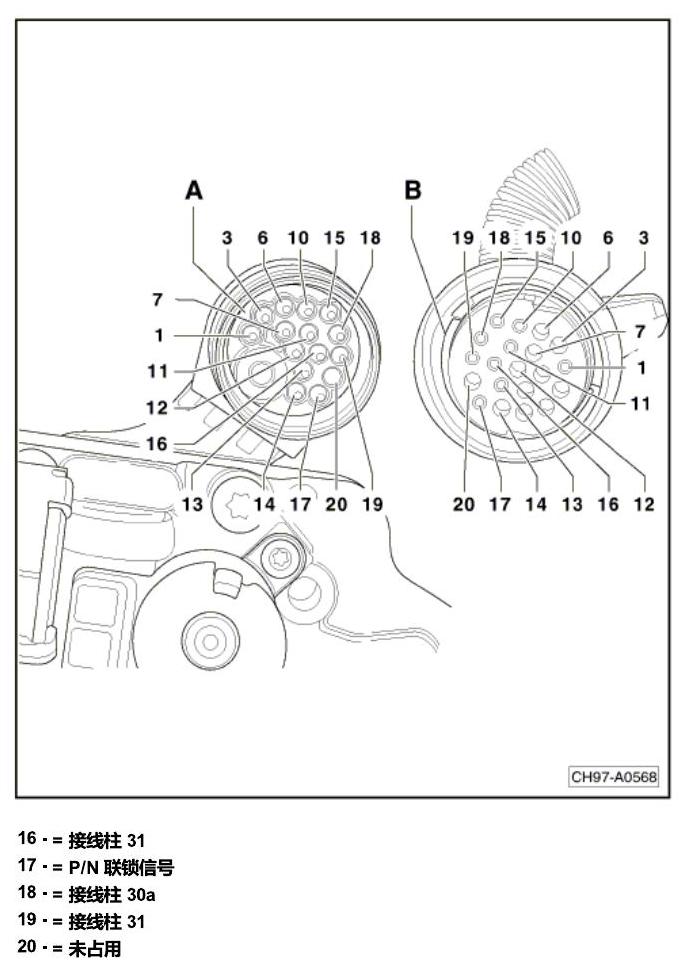

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第265页

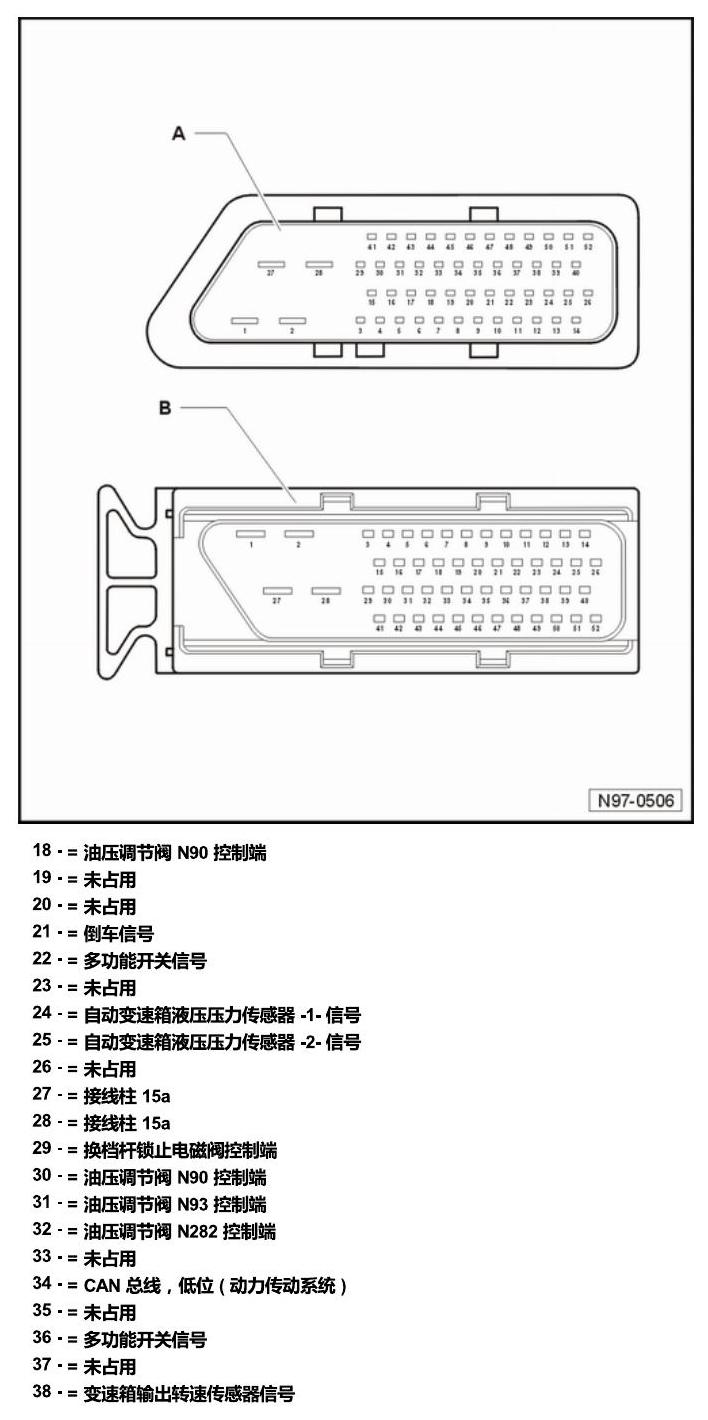

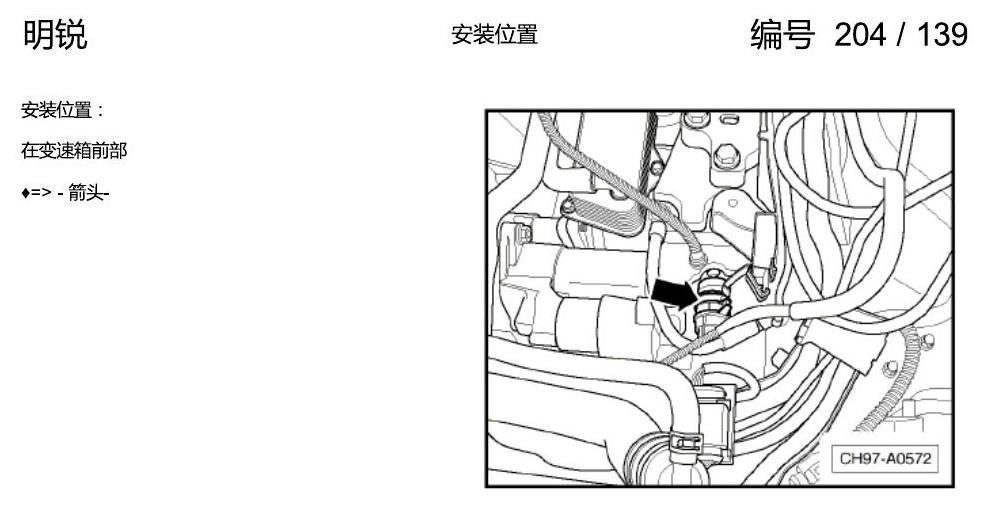

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第266页

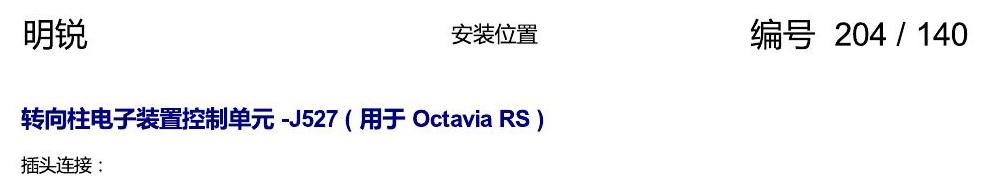

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第267页

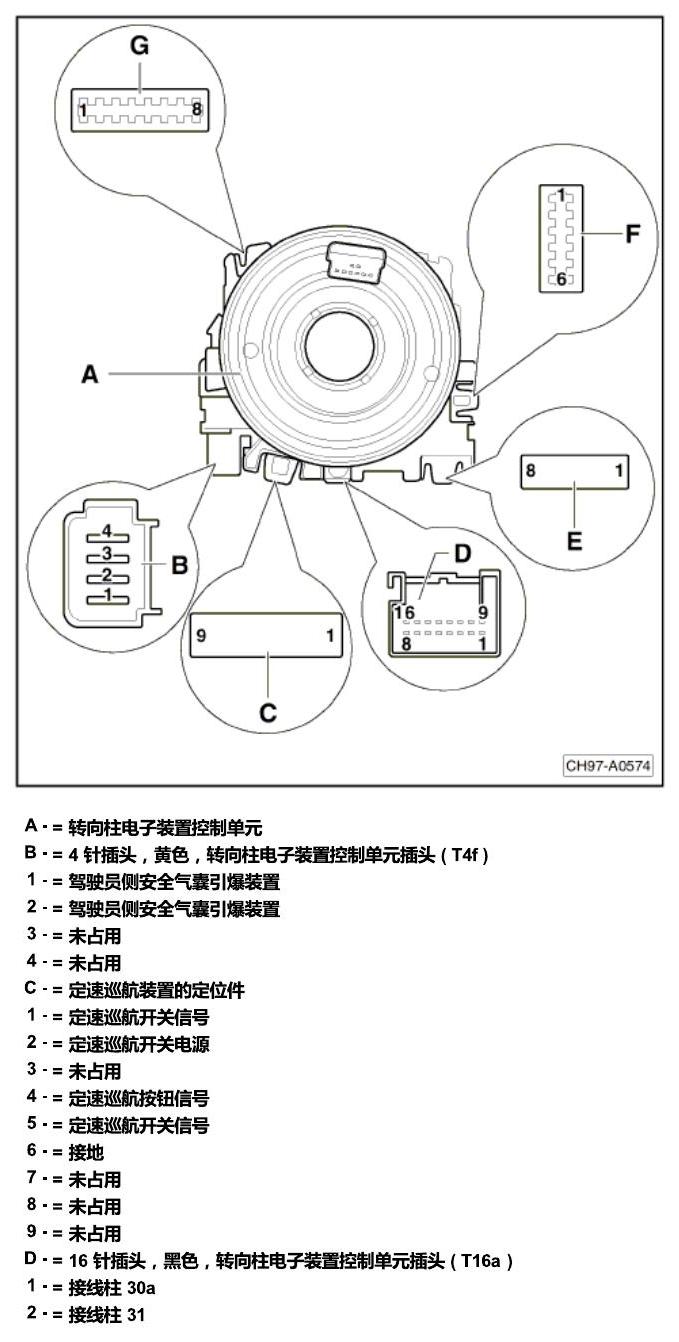

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第268页

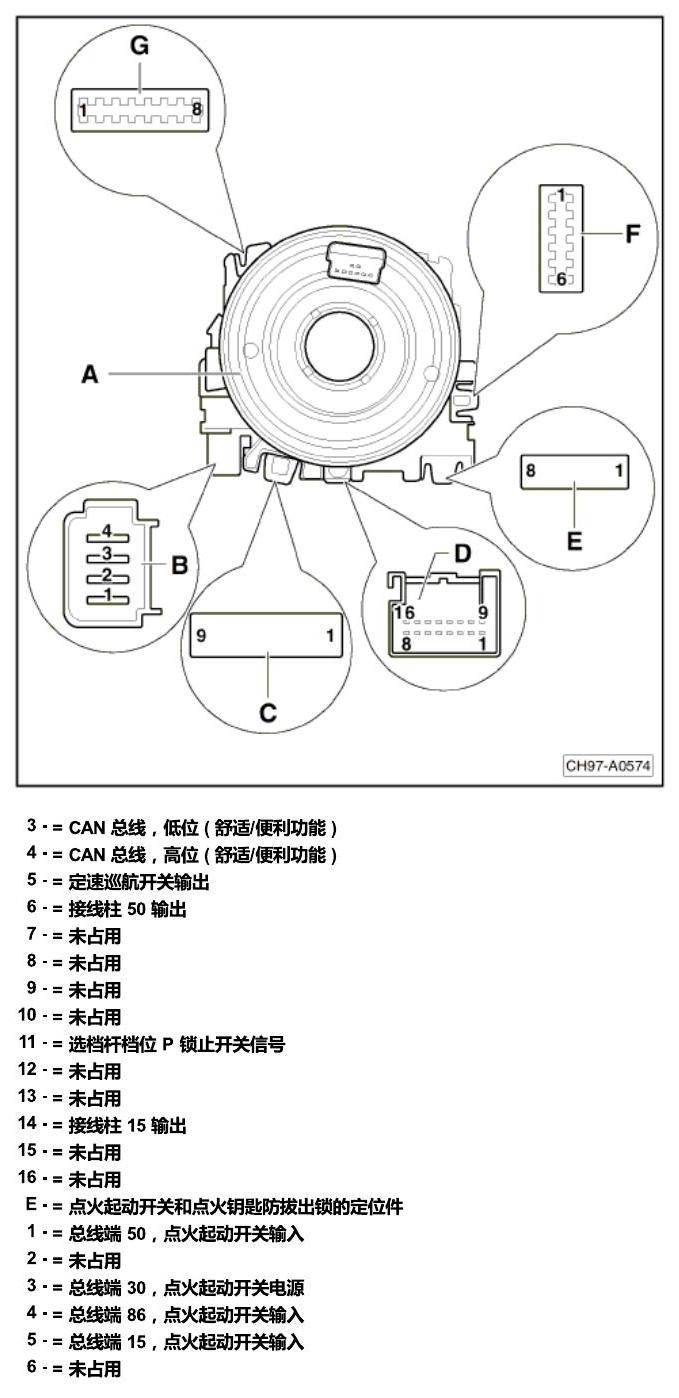

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第270页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第271页

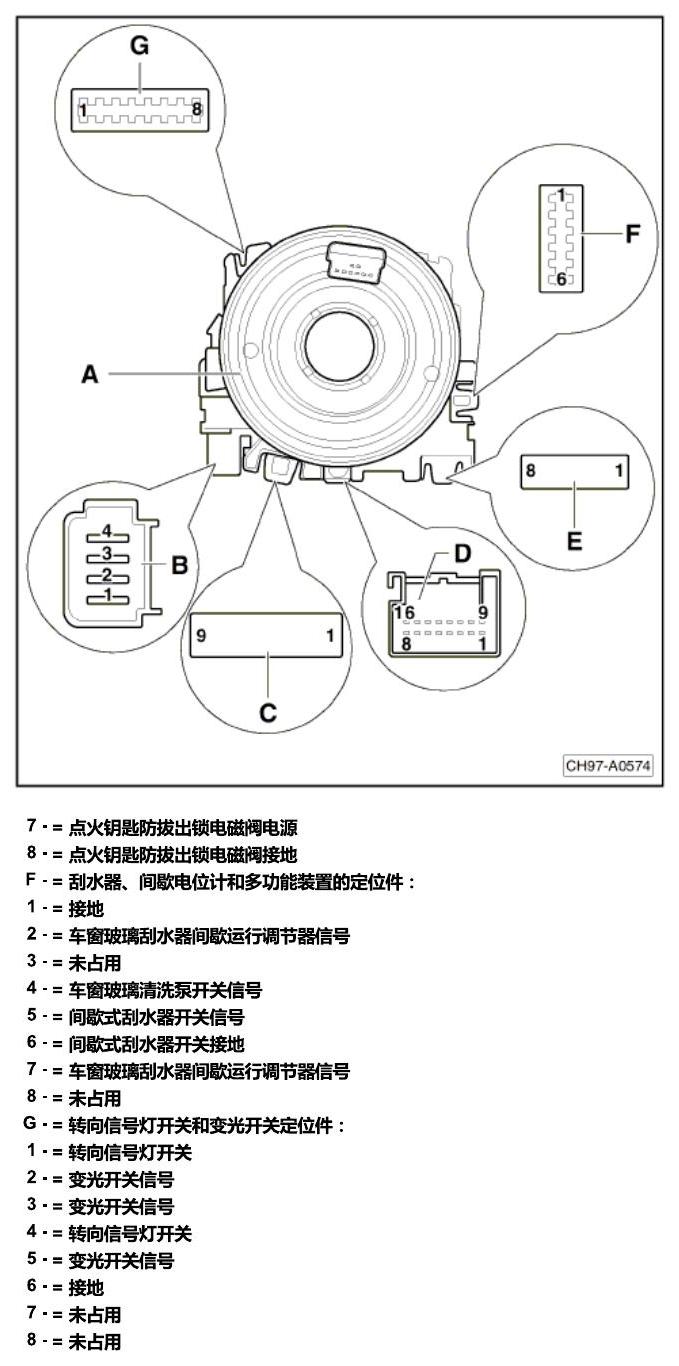

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第273页

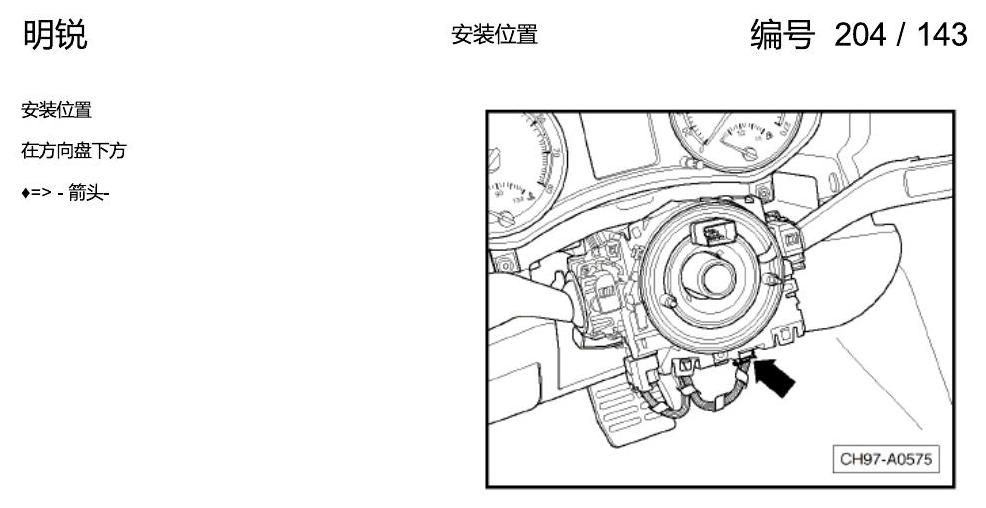

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第274页

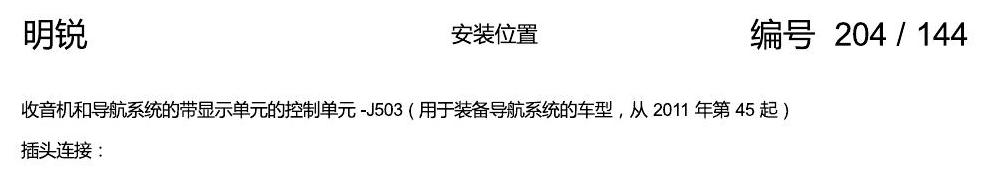

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第275页

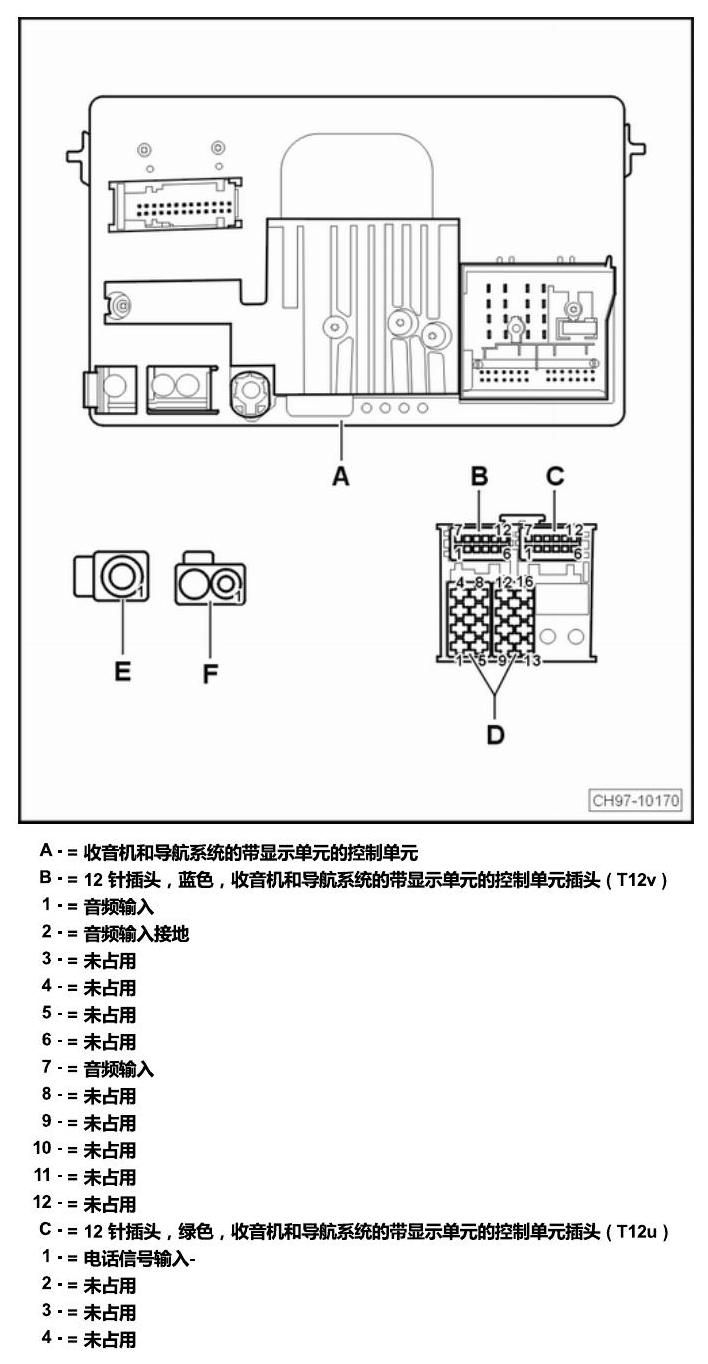

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第276页

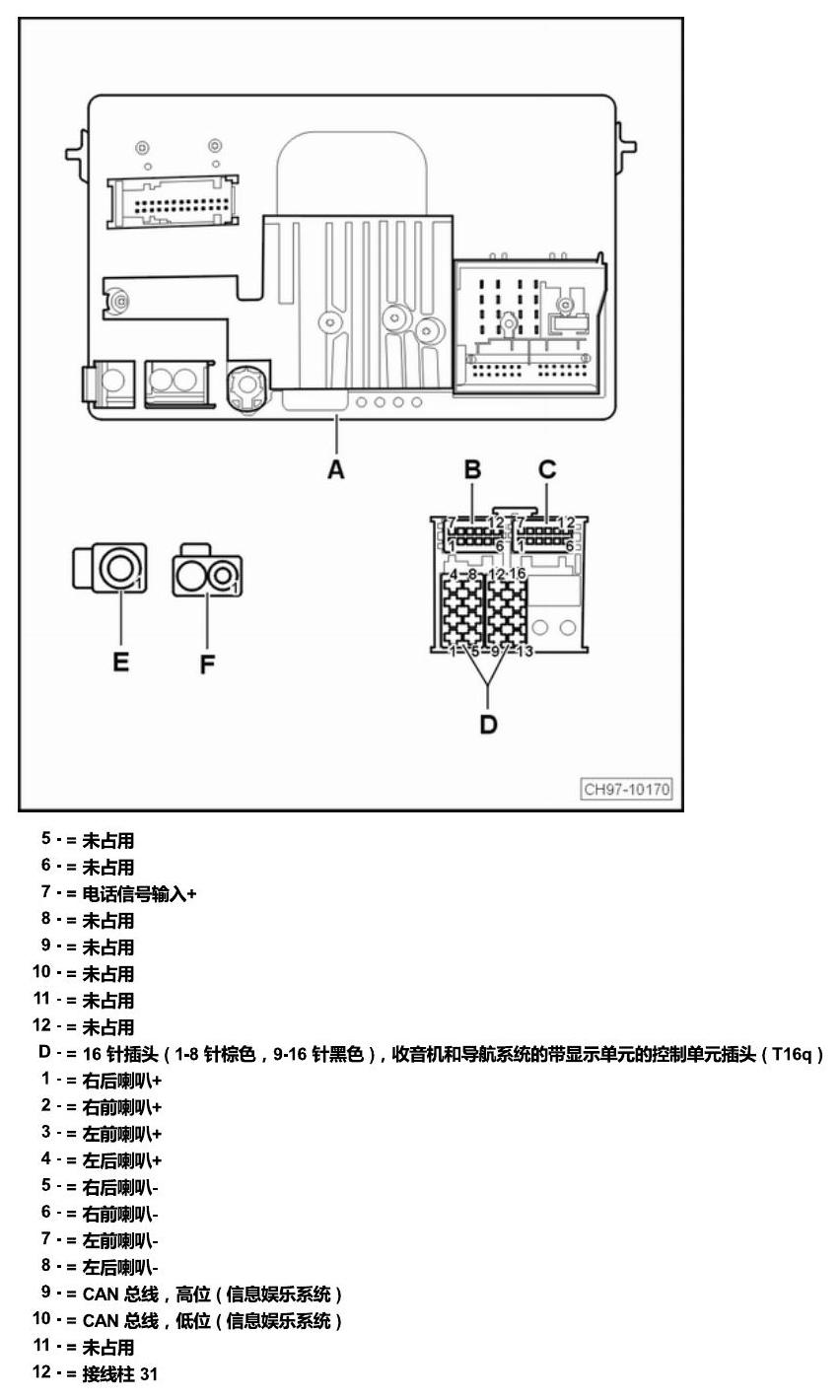

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第278页

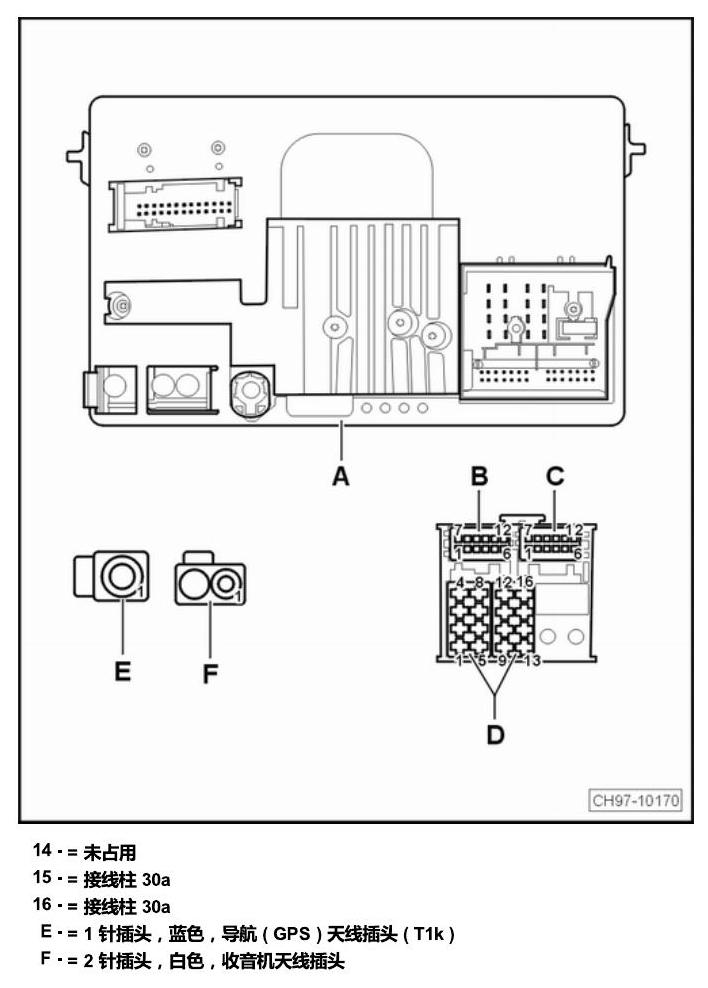

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第281页

斯柯达明锐控制单元及组合插座电路图 — 斯柯达明锐控制单元及组合插座电路图原始资料第282页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
