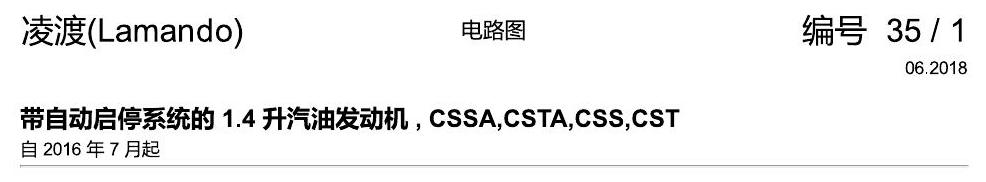

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

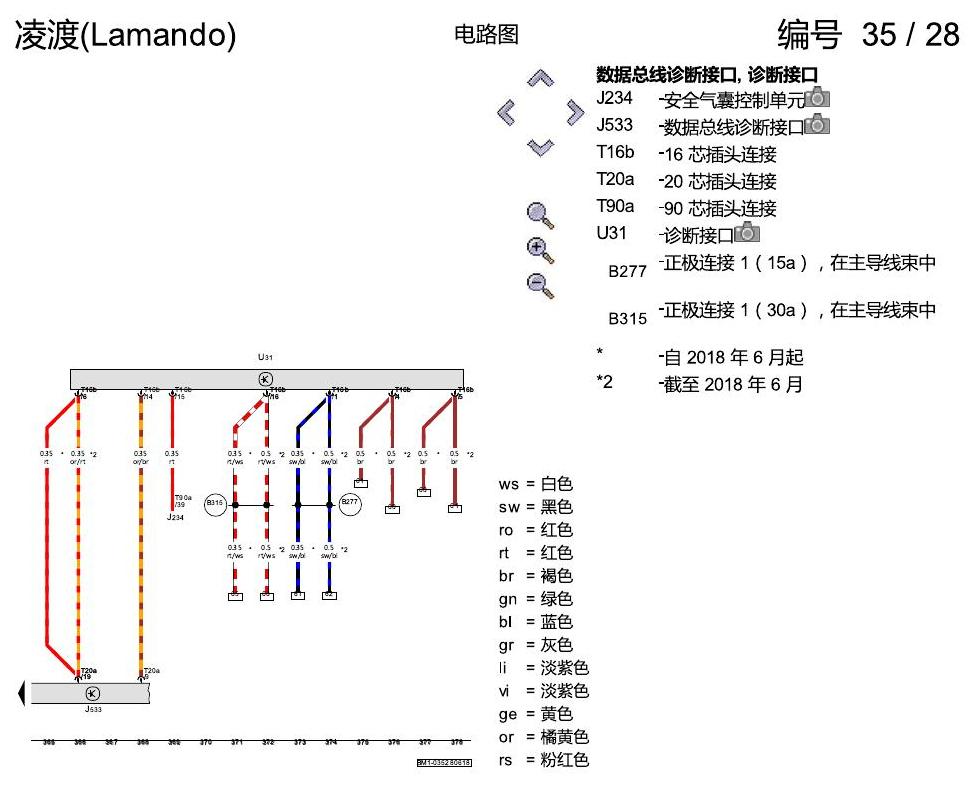

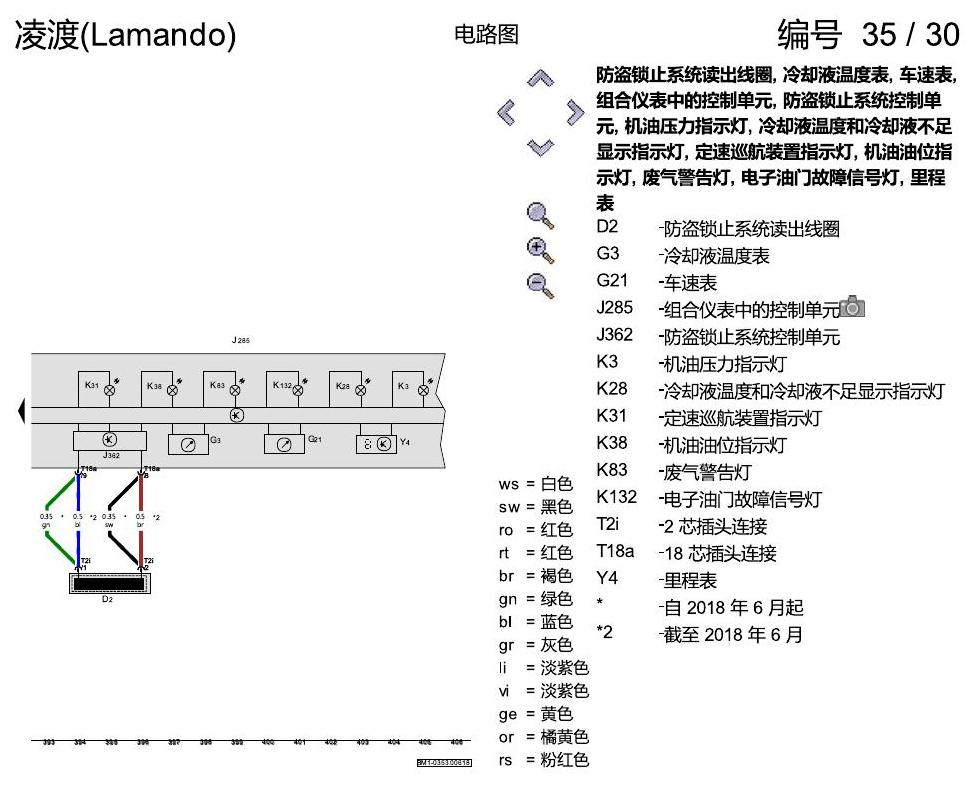

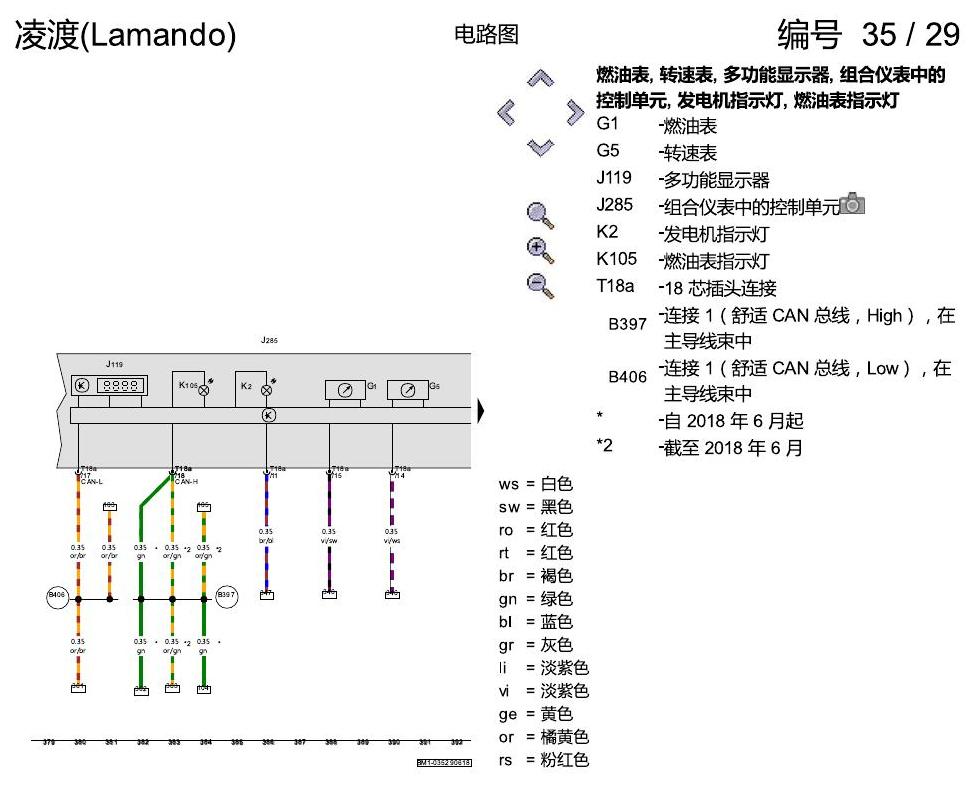

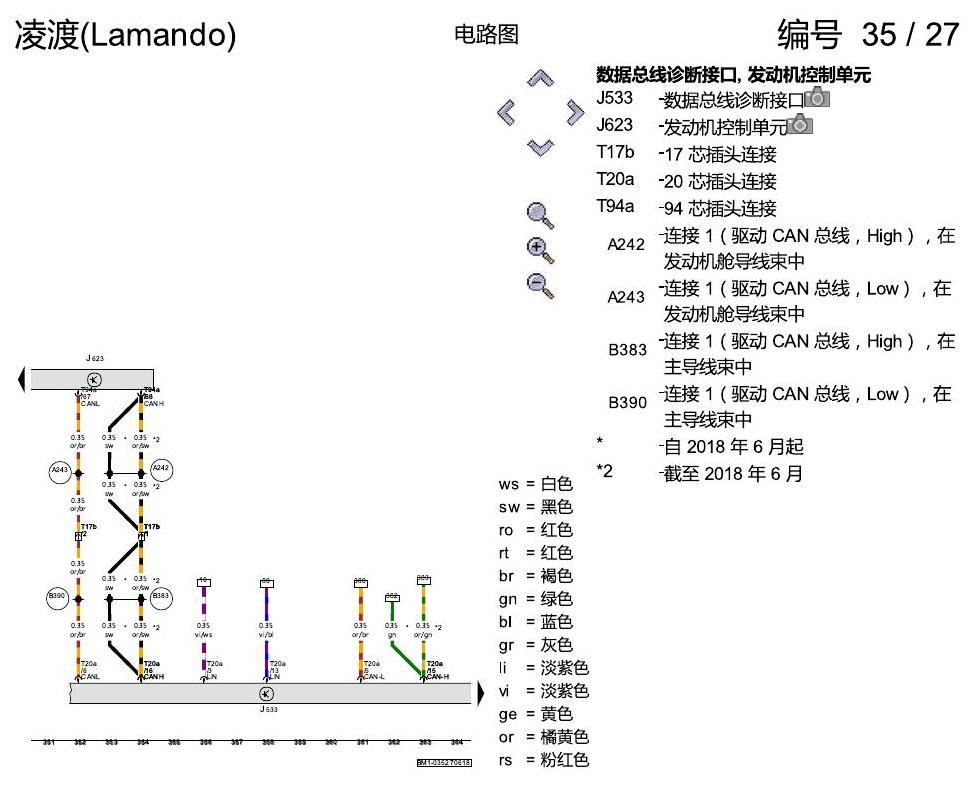

下方为原始资料图，共 30 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

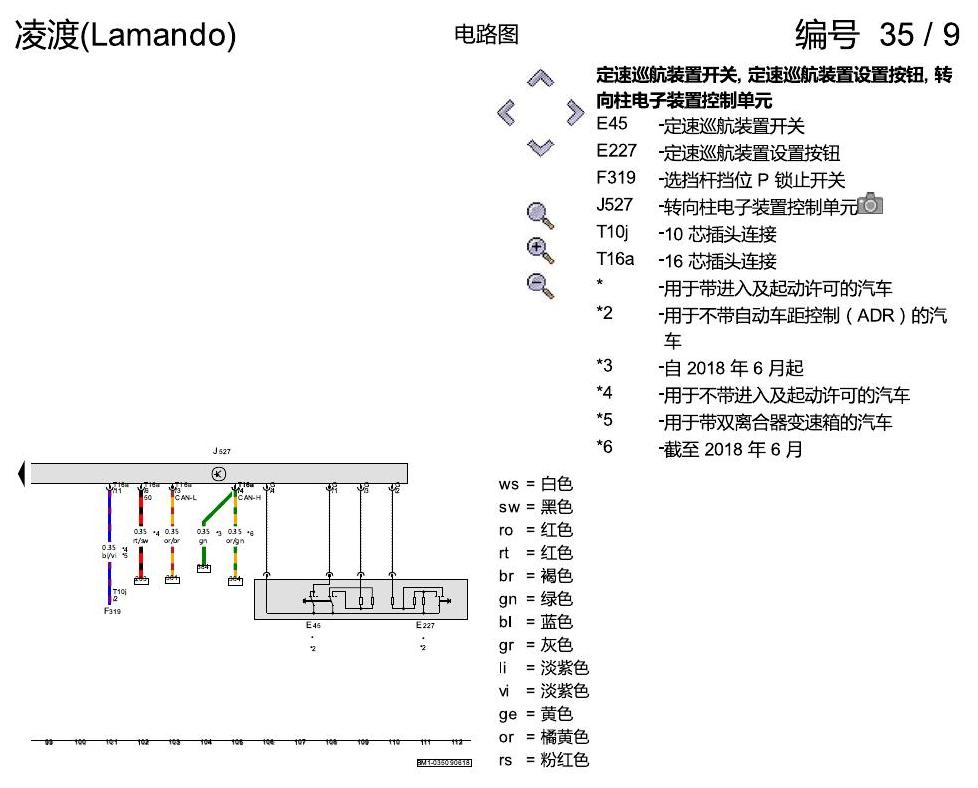

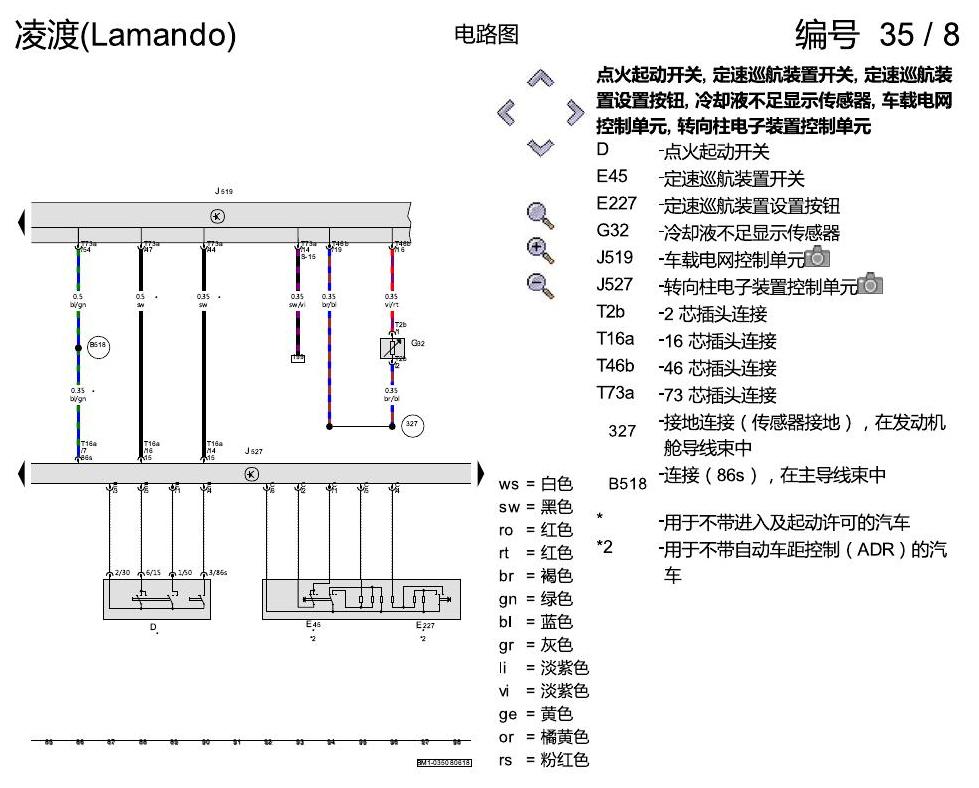

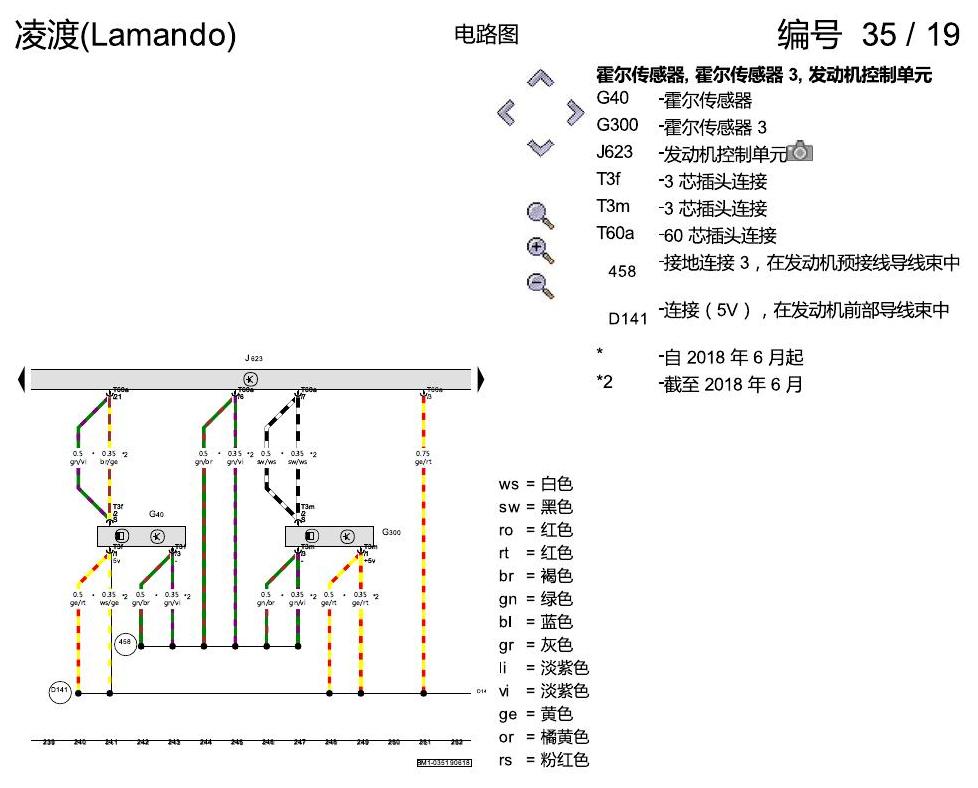

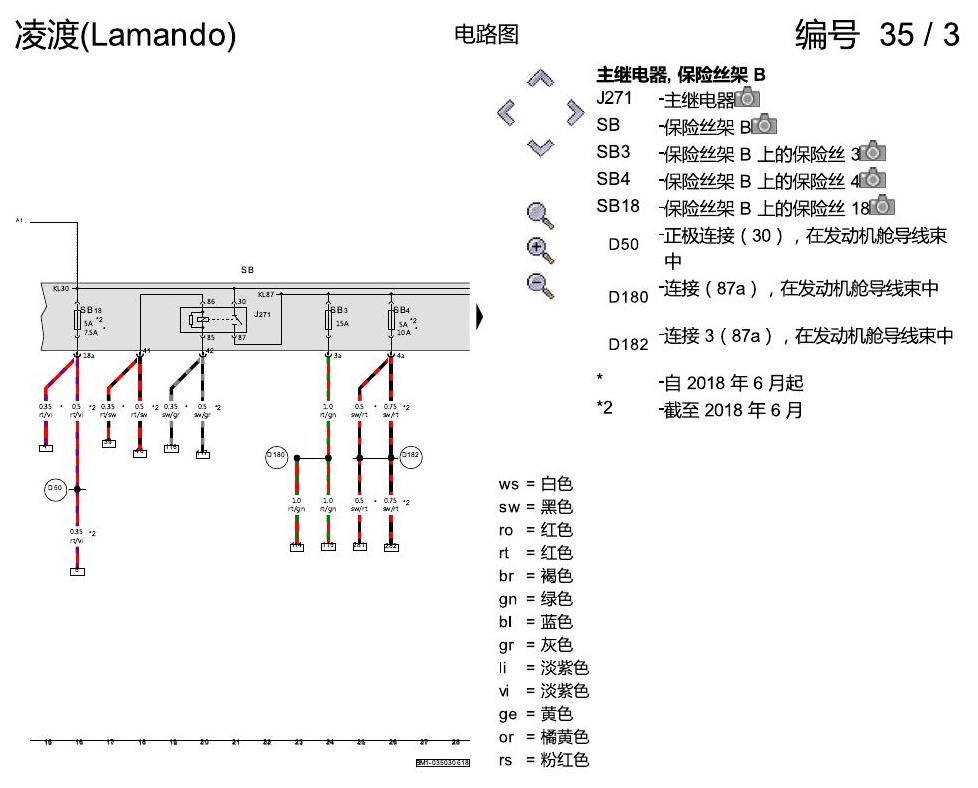

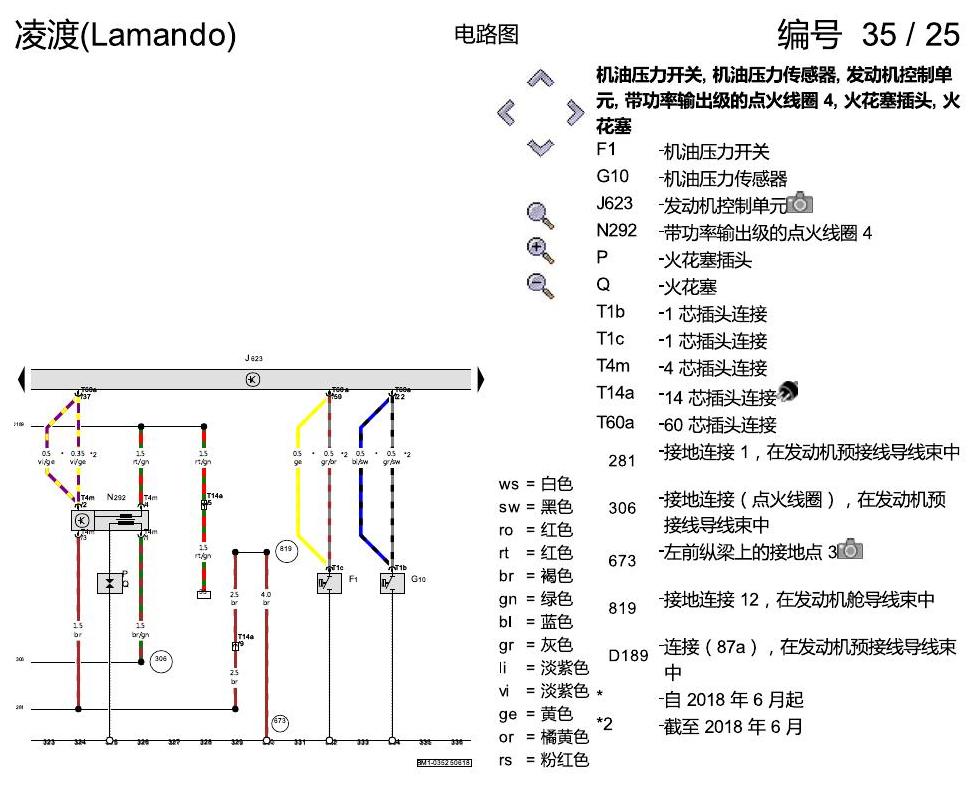

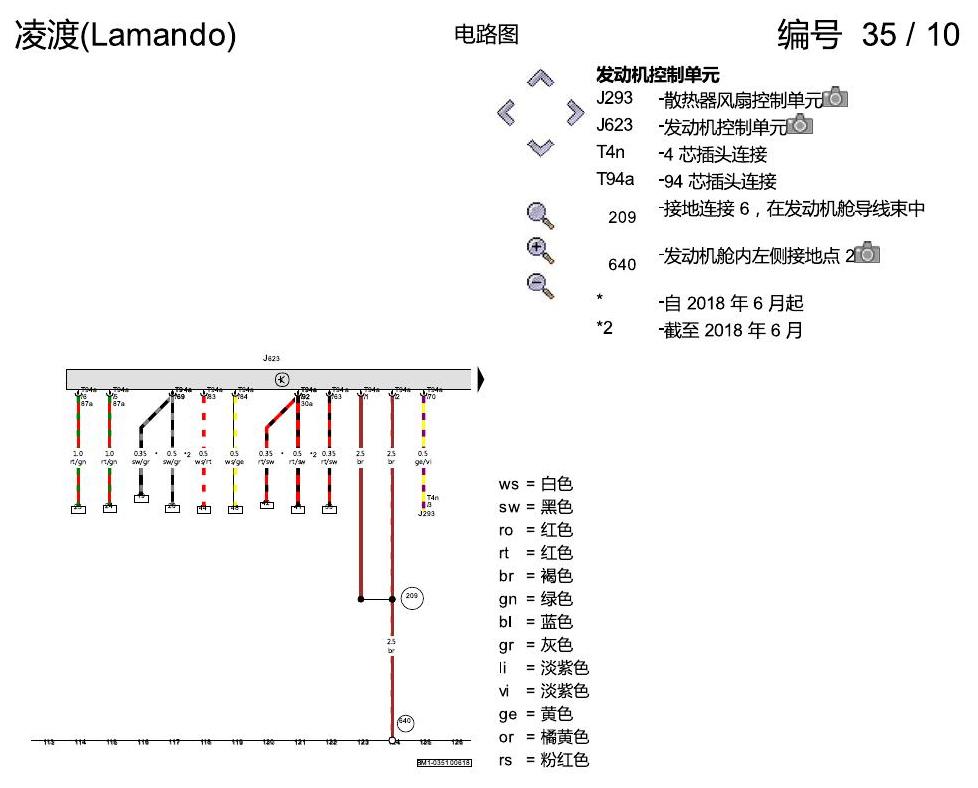

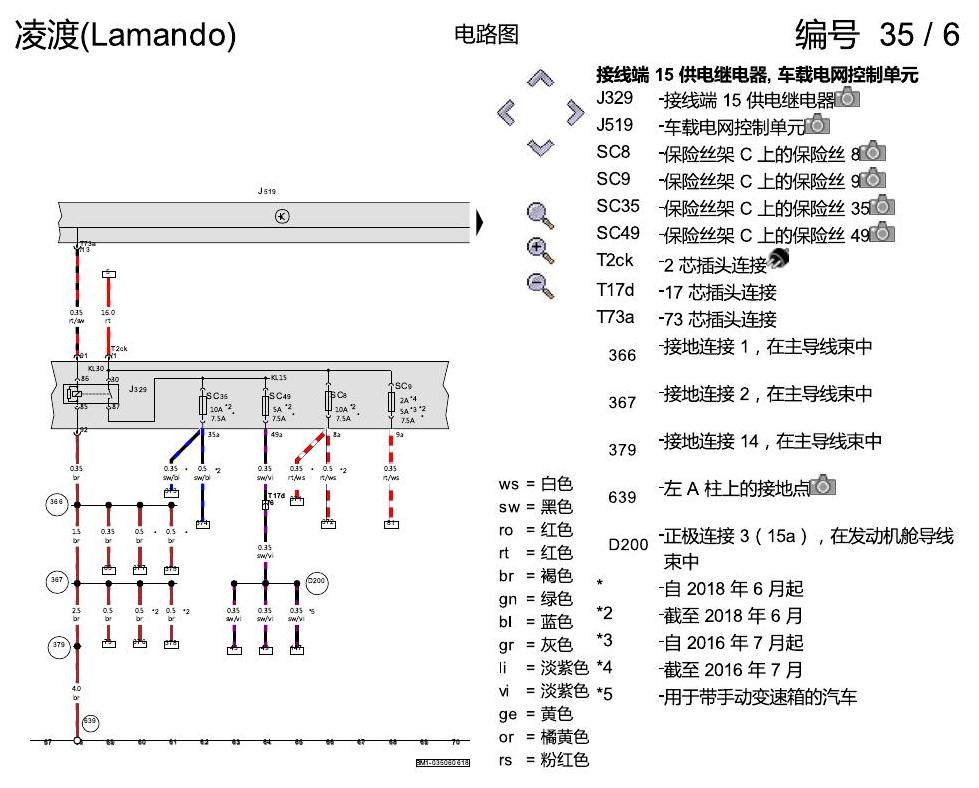

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第1页

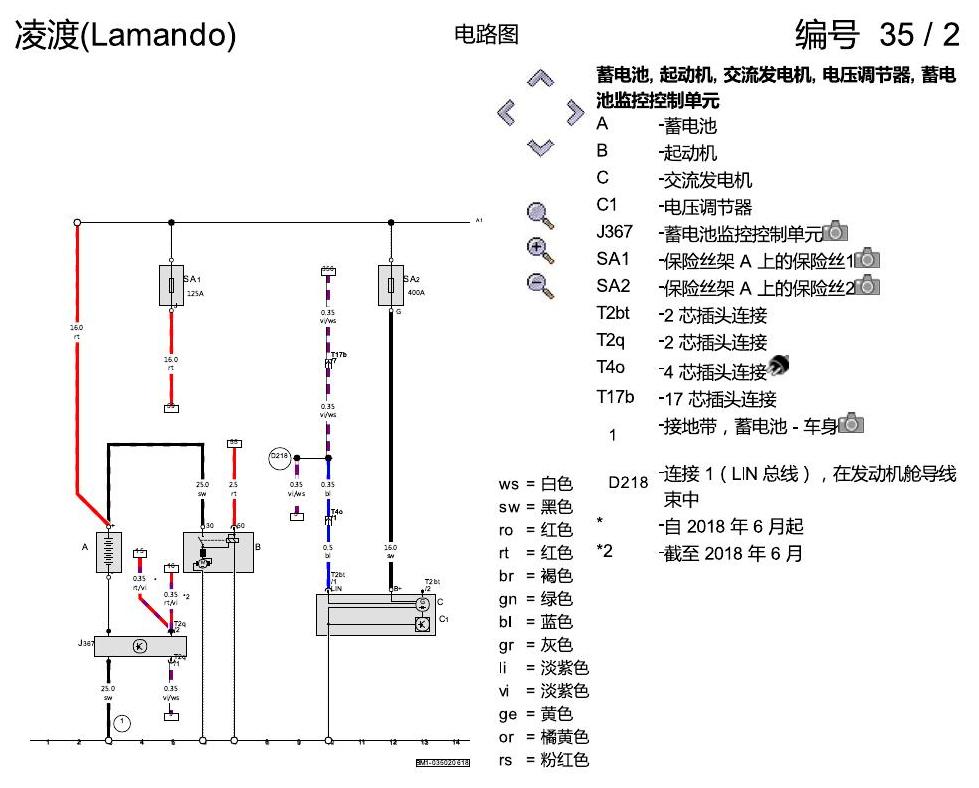

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第2页
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第3页

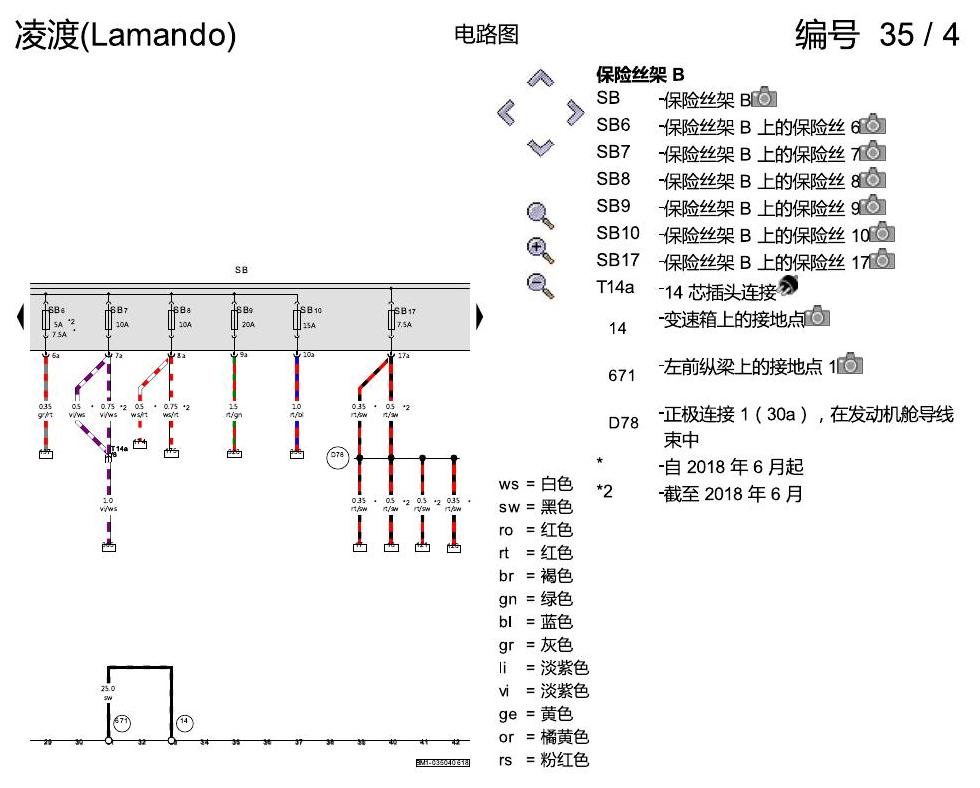

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第4页

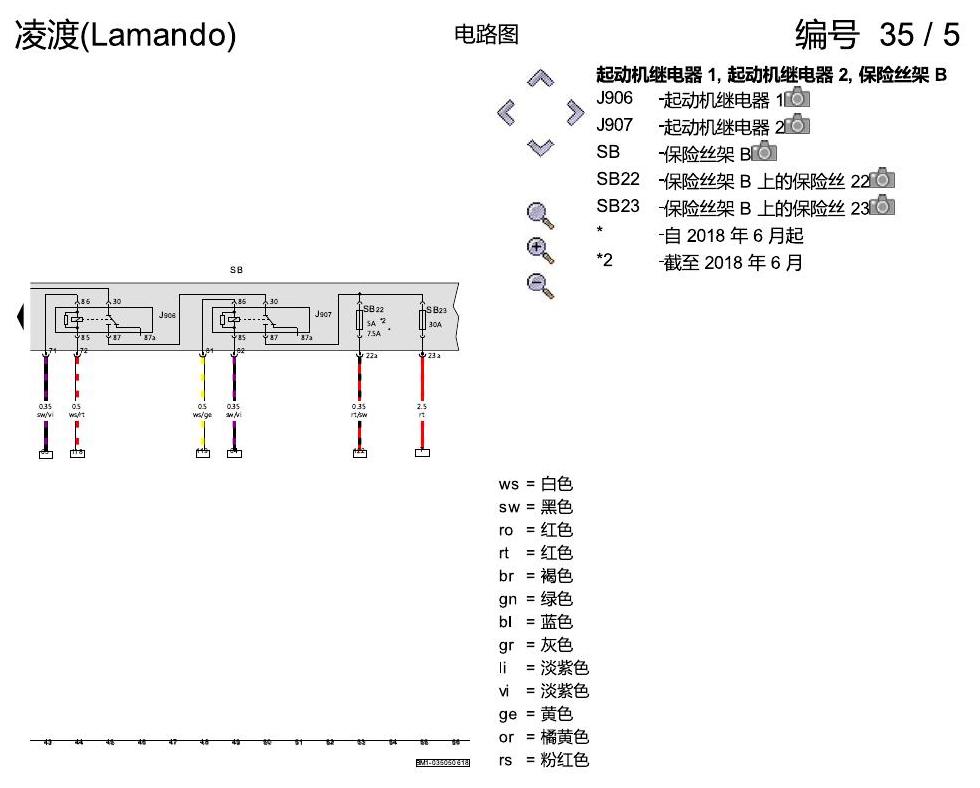

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第5页
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第6页

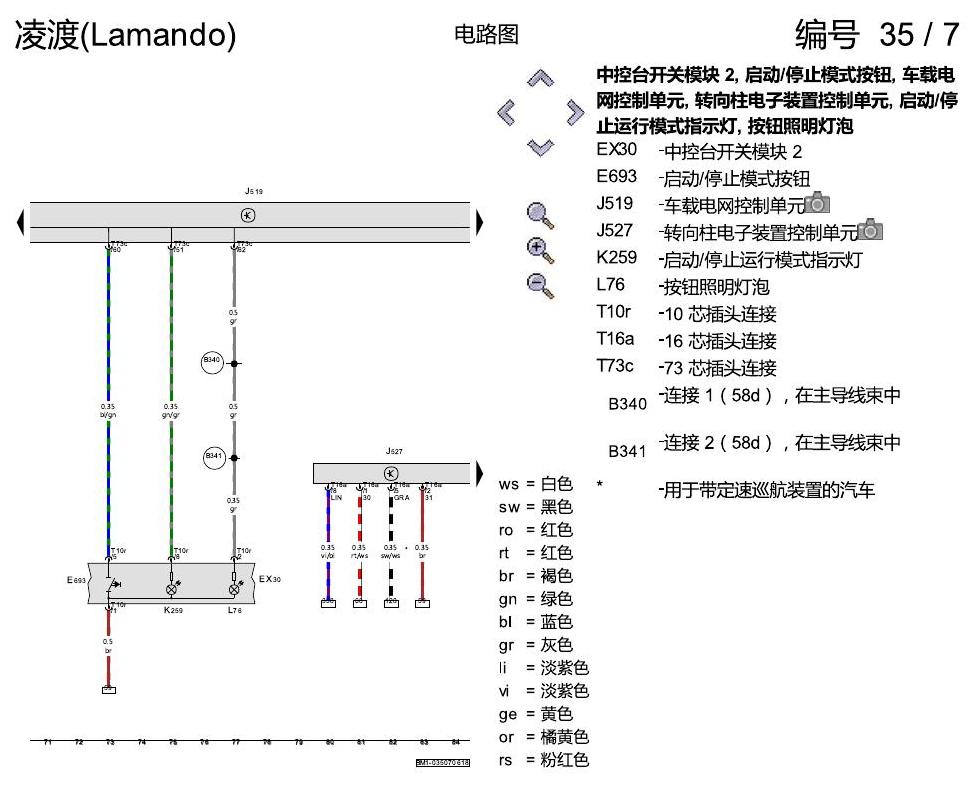

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第7页
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第8页

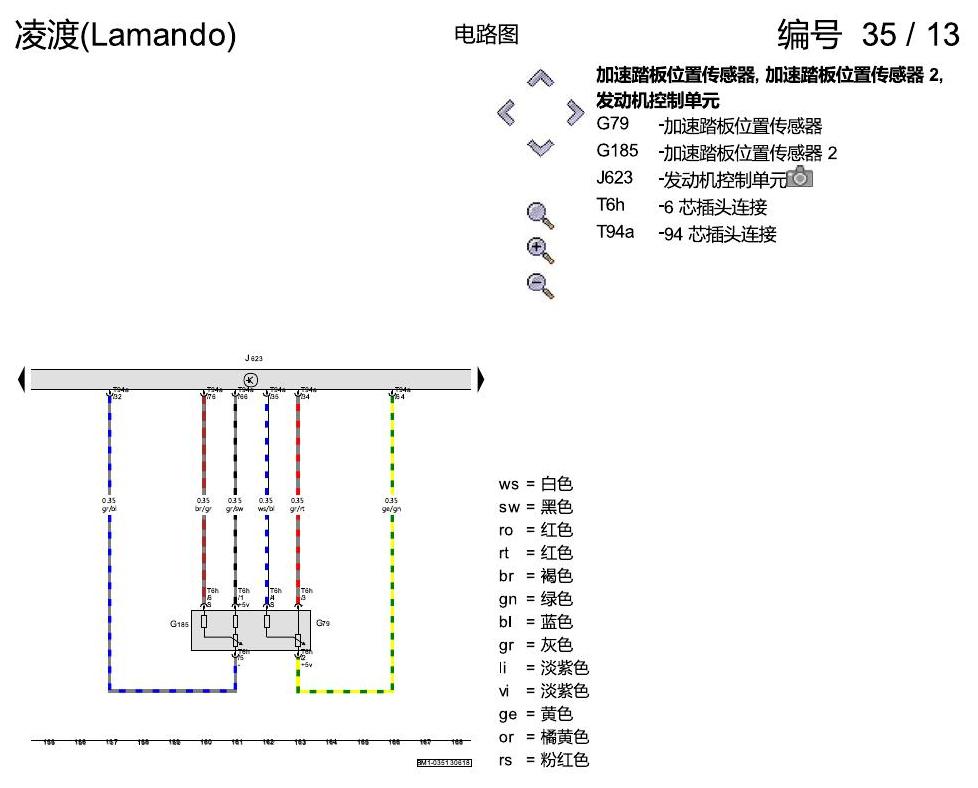

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第9页
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第10页

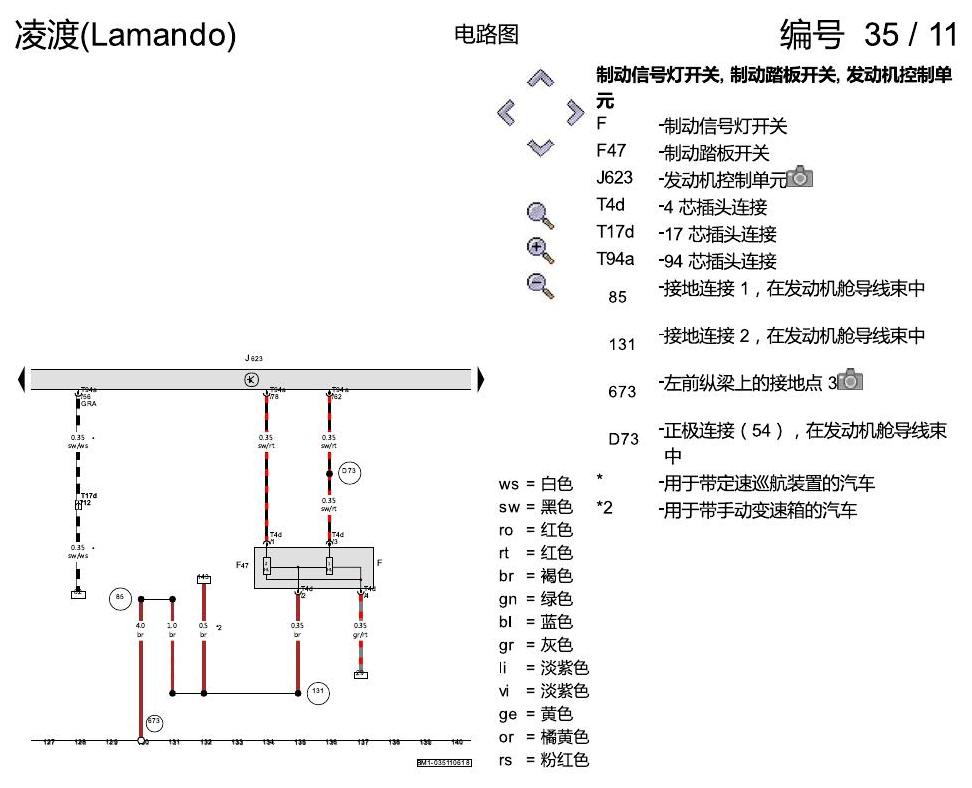

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第11页

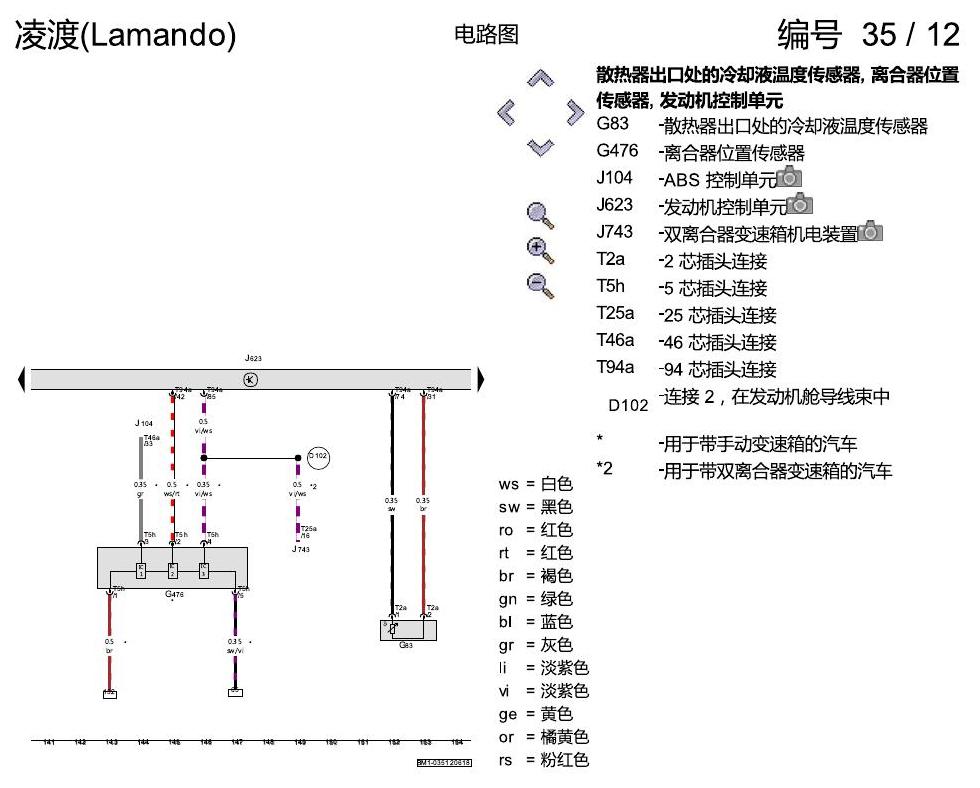

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第12页
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第13页

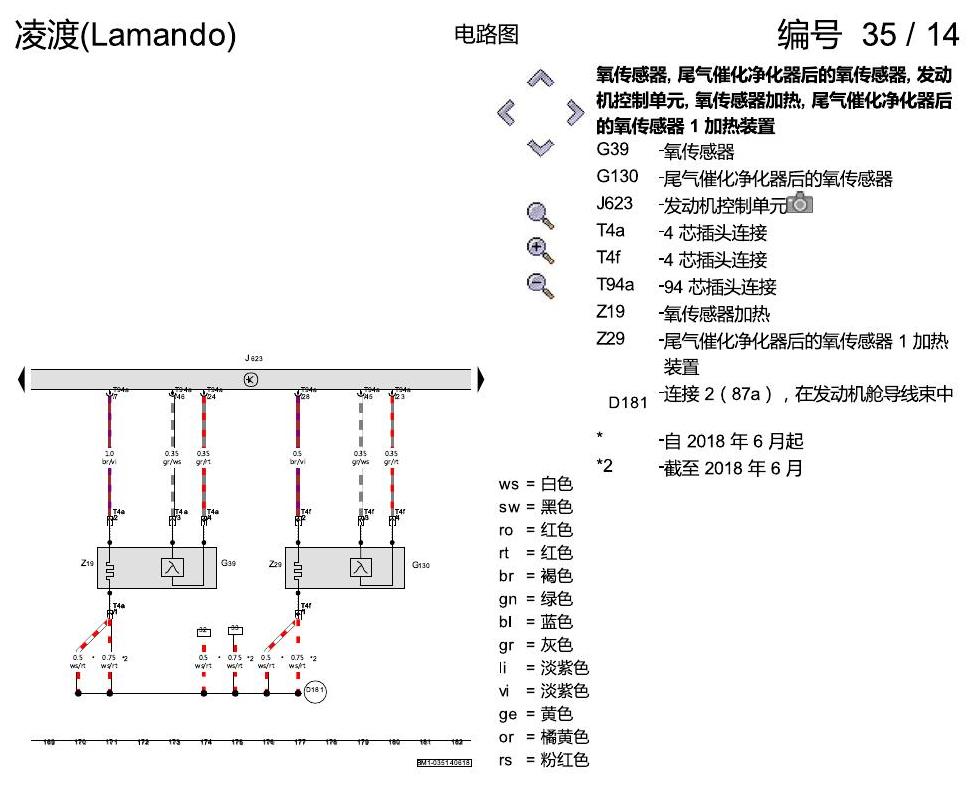

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第14页

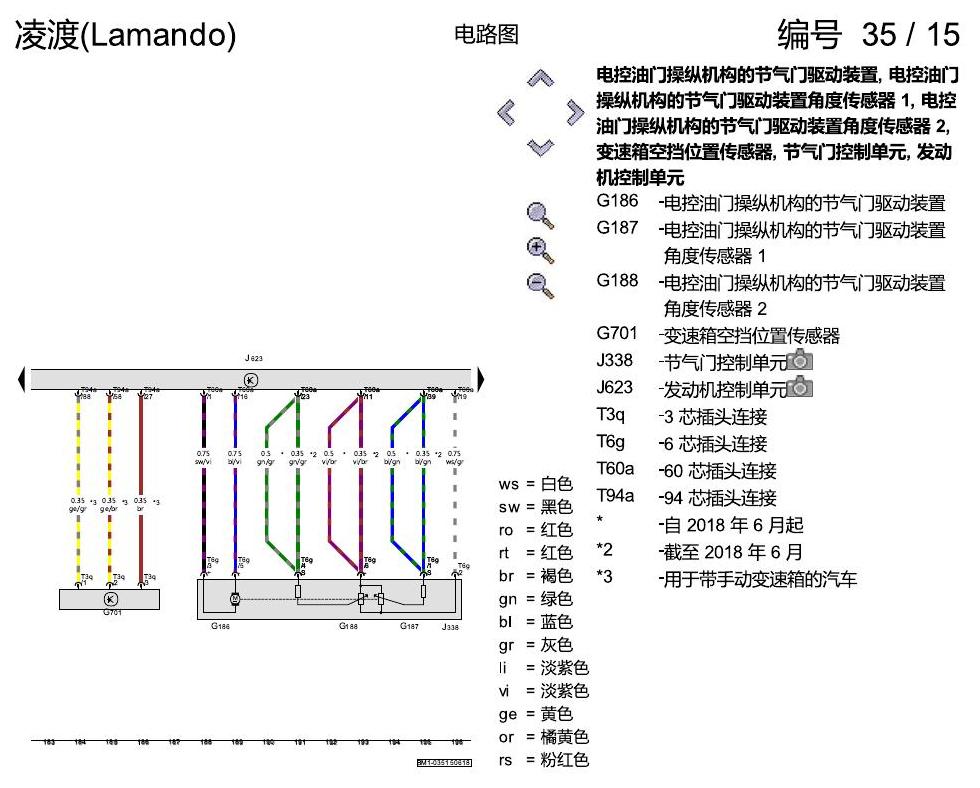

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第15页

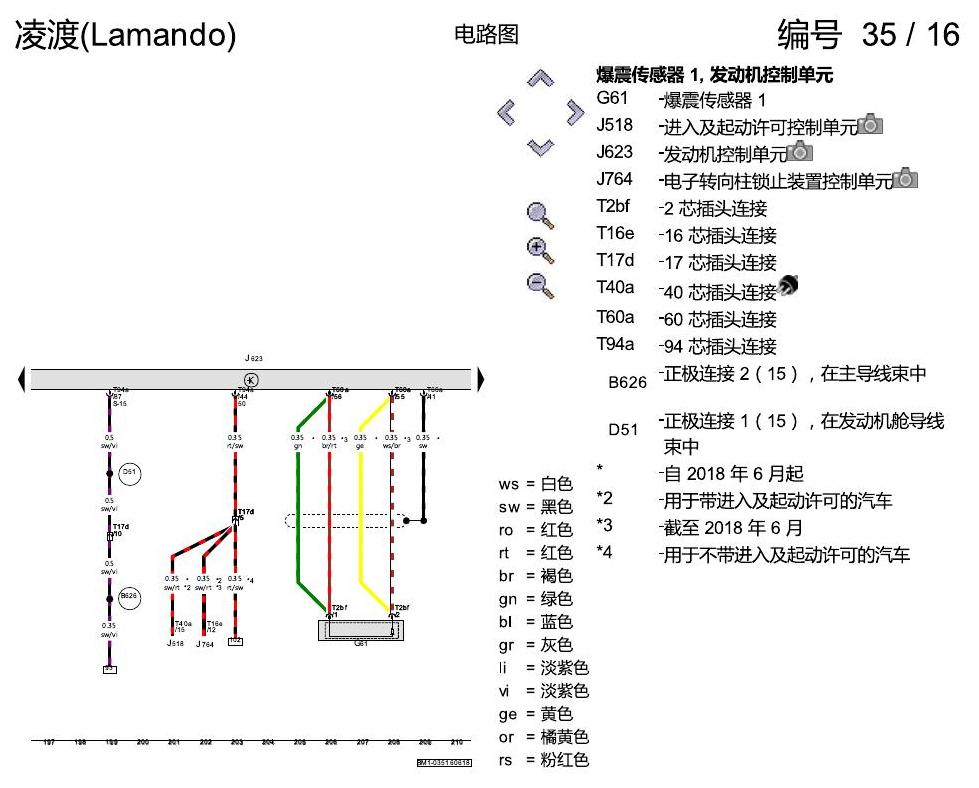

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第16页

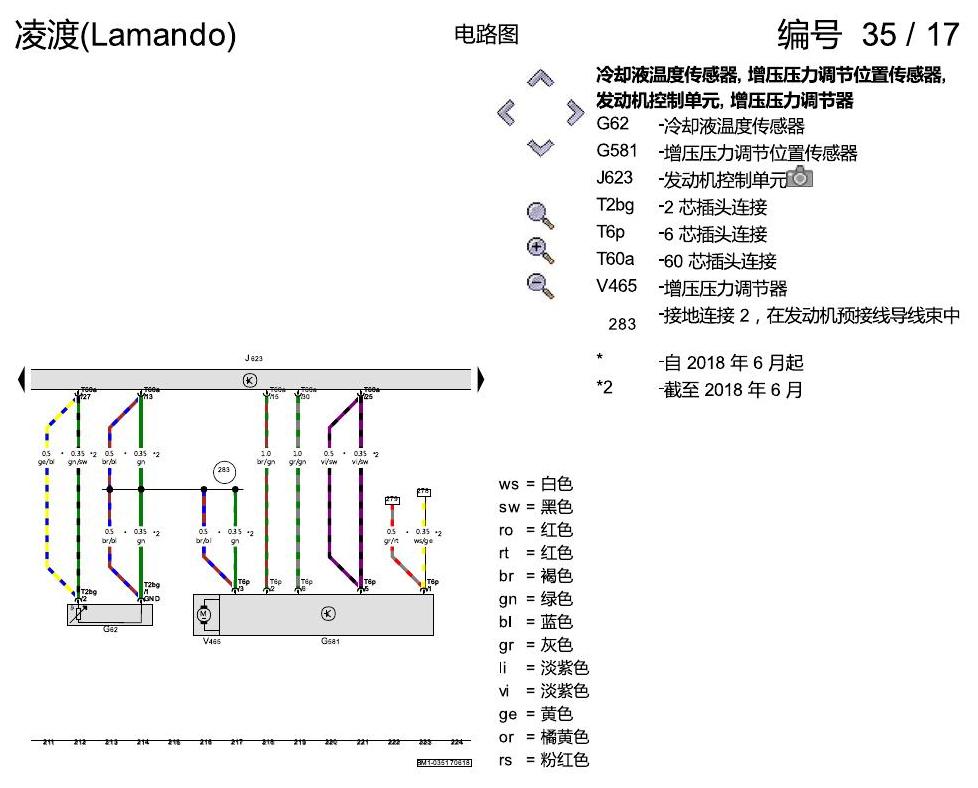

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第17页

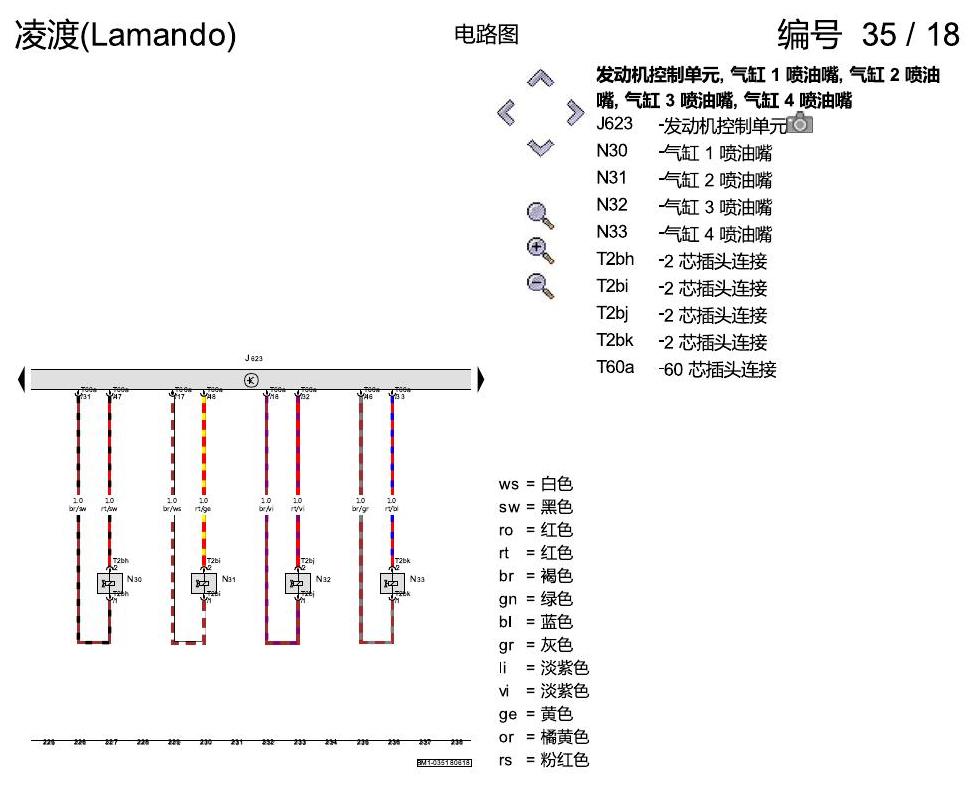

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第18页
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第19页

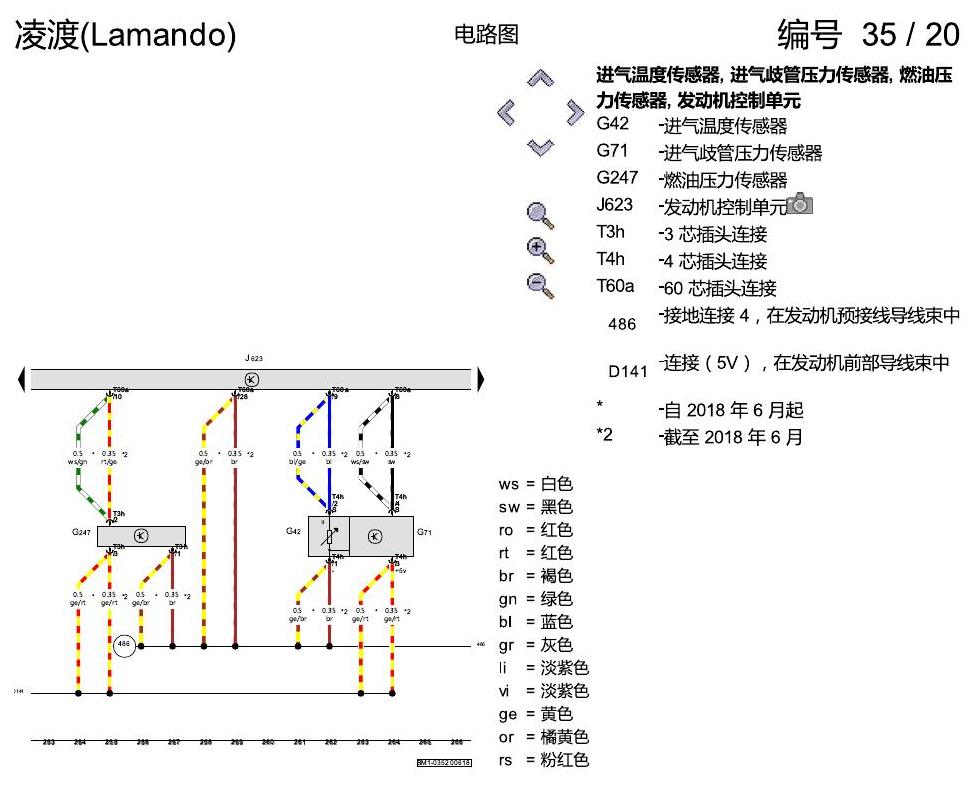

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第20页

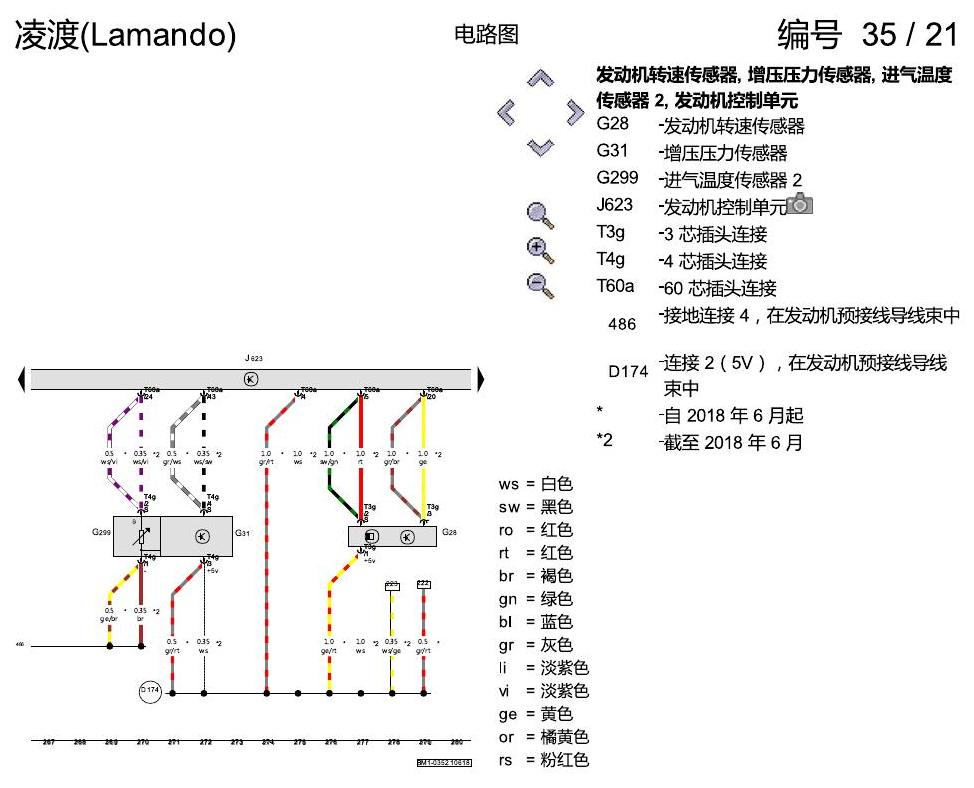

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第21页

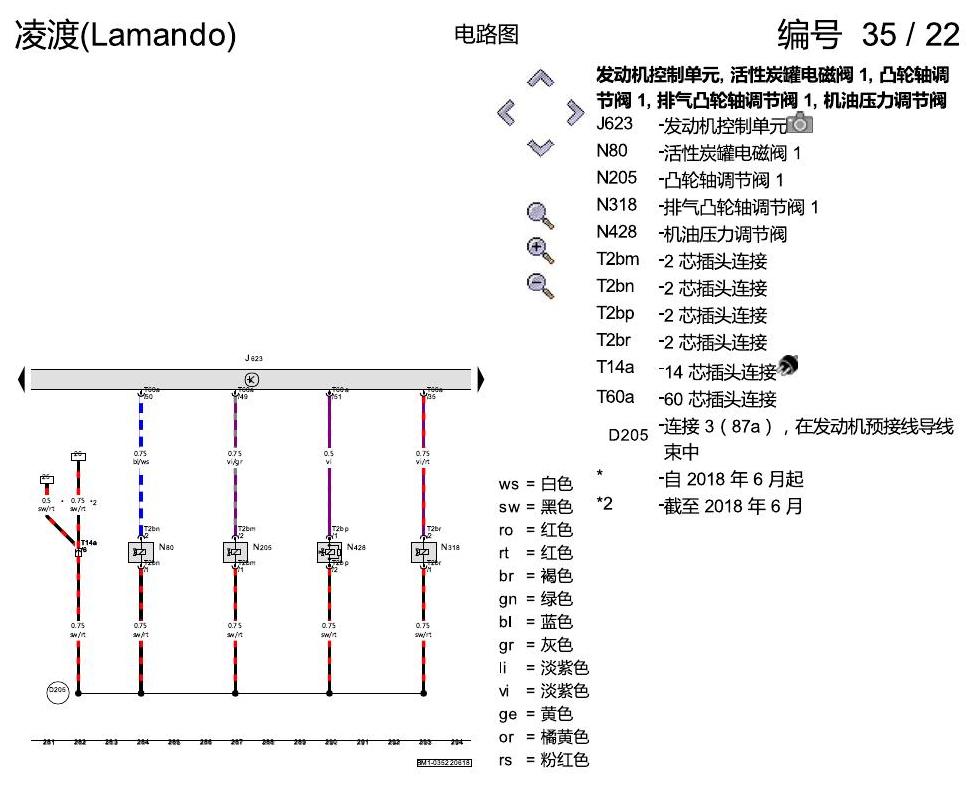

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第22页

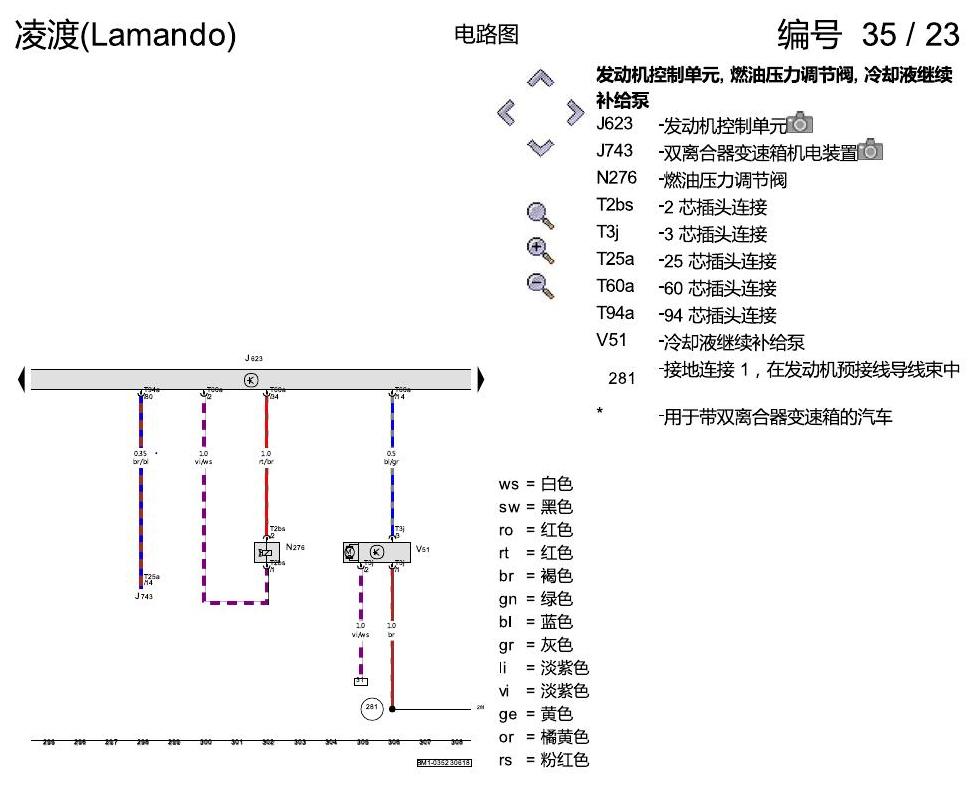

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第23页

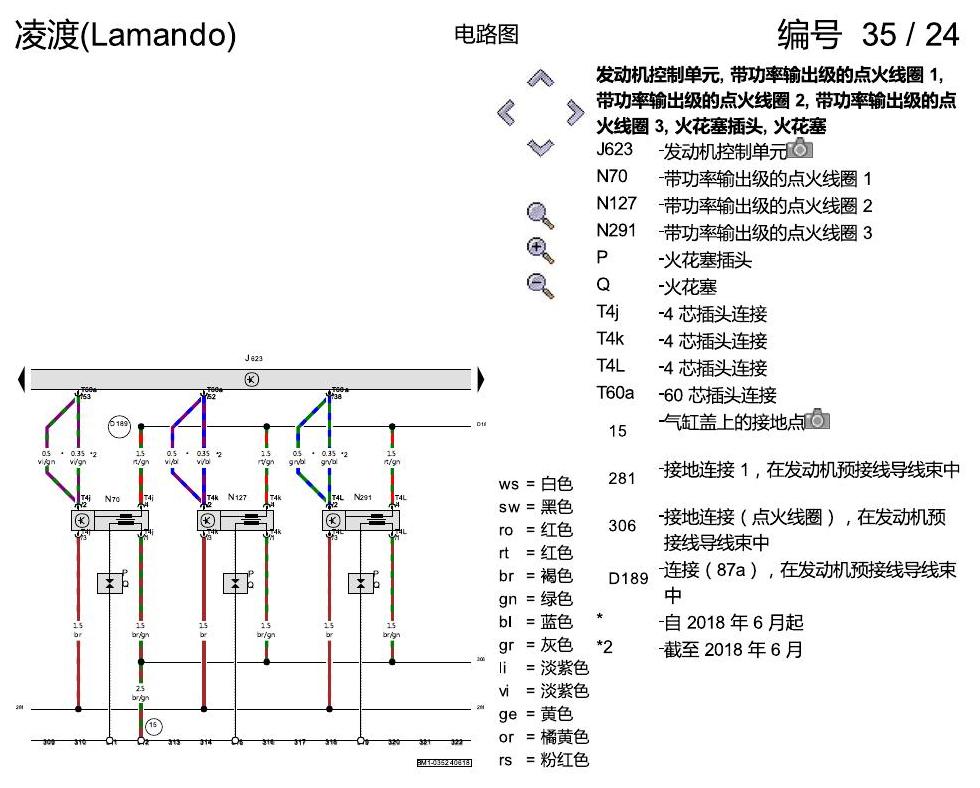

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第24页
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第25页

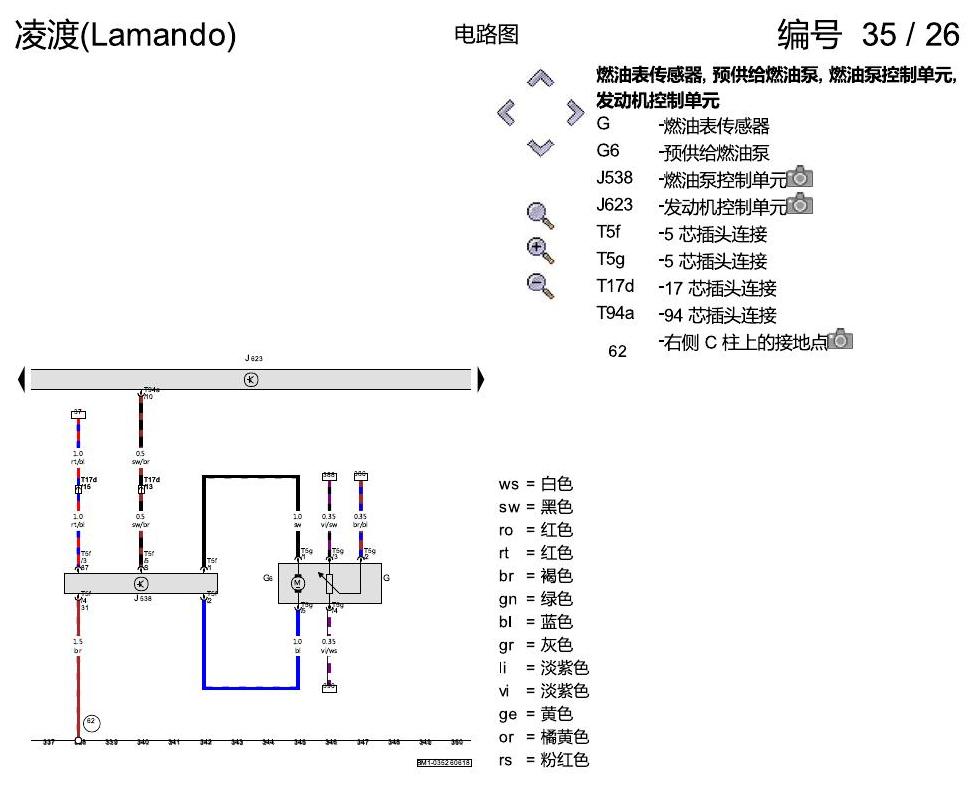

上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图 原始资料第26页
