上海大众零度19款补充发动机舱内的控制器电路图

2024年10月28日 20:20:00肖师傅

肖师傅

管理员, Keymaster

4765
文章

1
粉丝

电路速查评论3阅读模式

摘要上海大众零度19款补充发动机舱内的控制器电路图资料。

上海大众零度19款补充发动机舱内的控制器电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 43 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

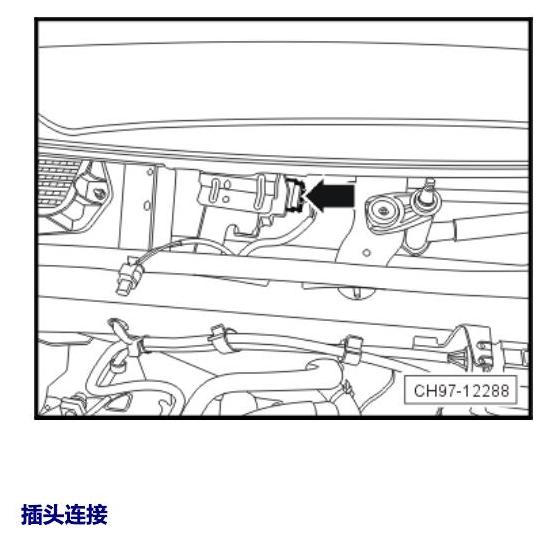

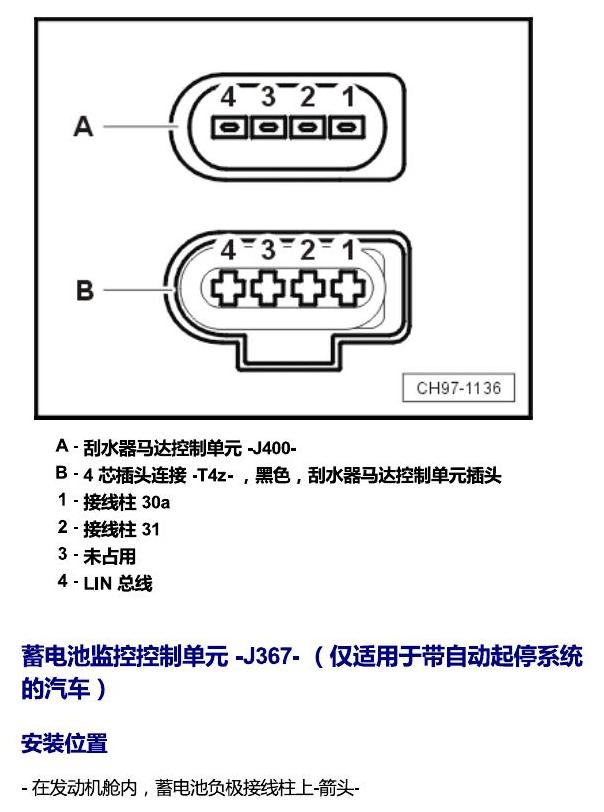

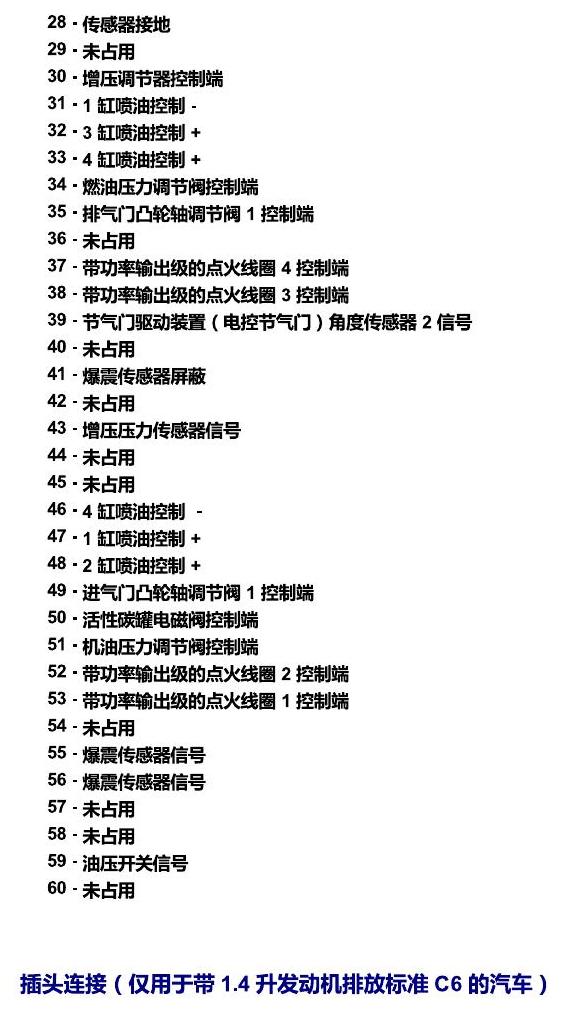

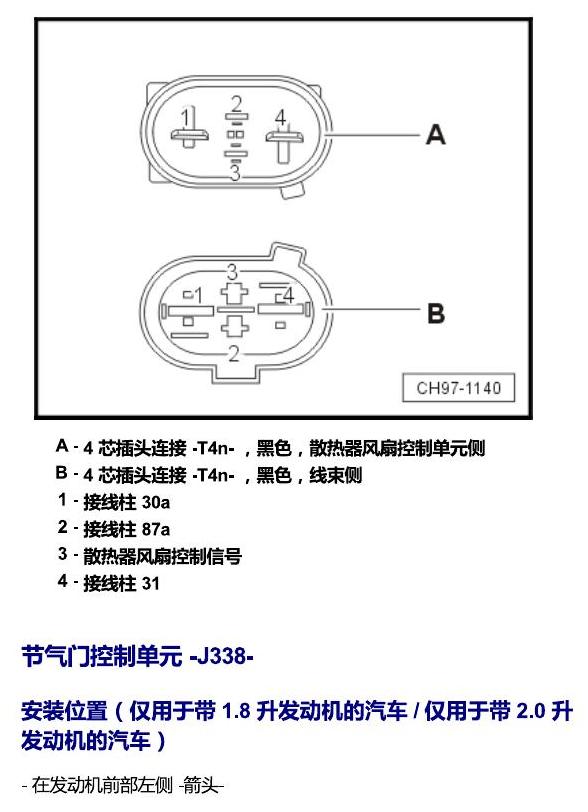

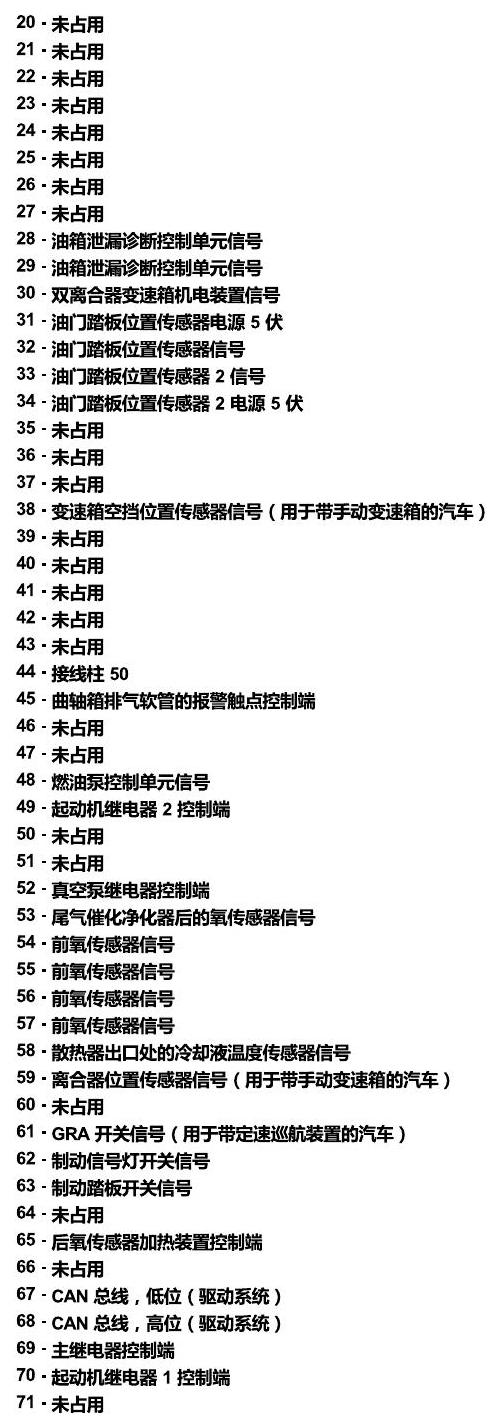

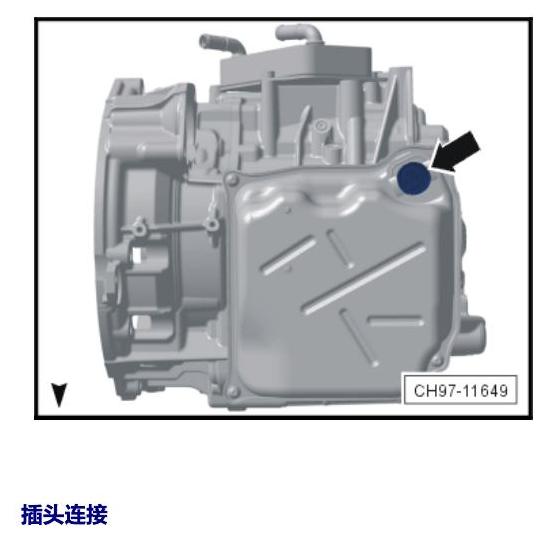

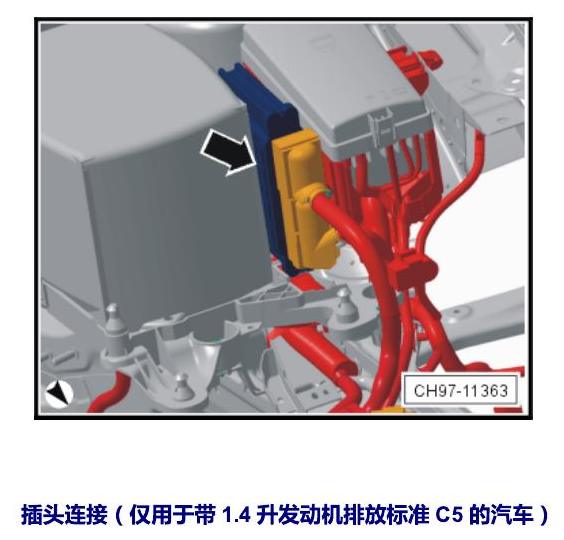

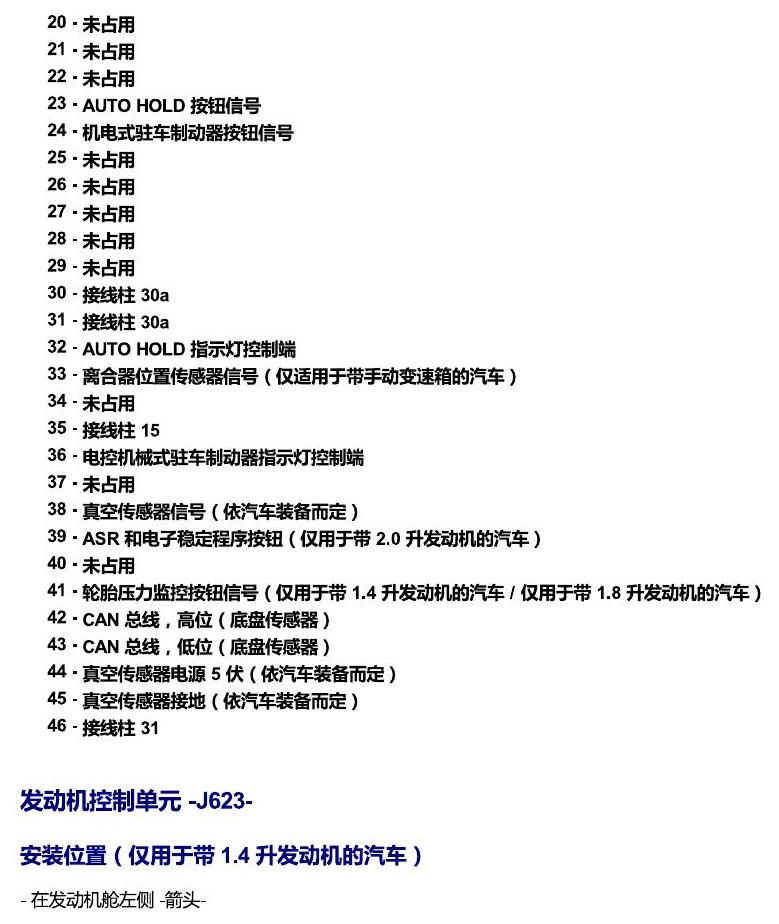

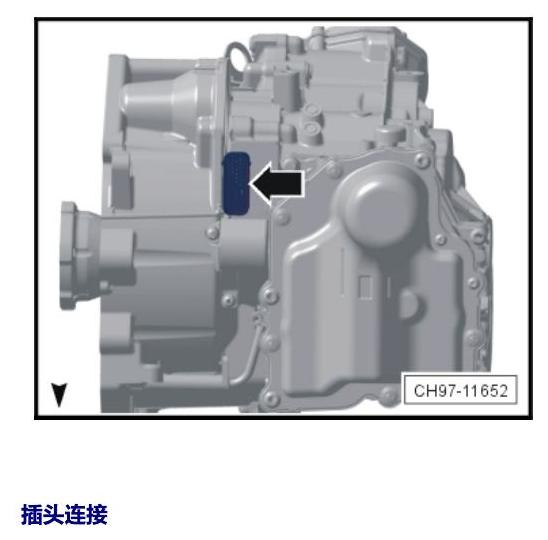

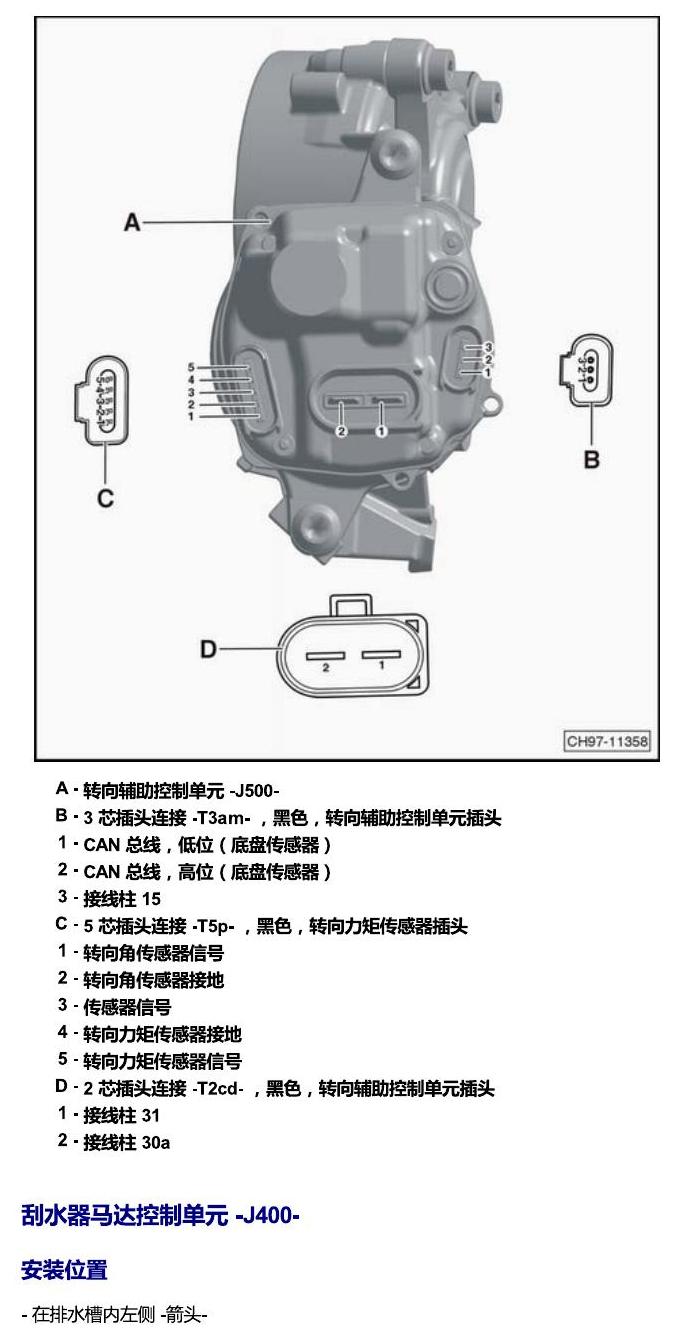

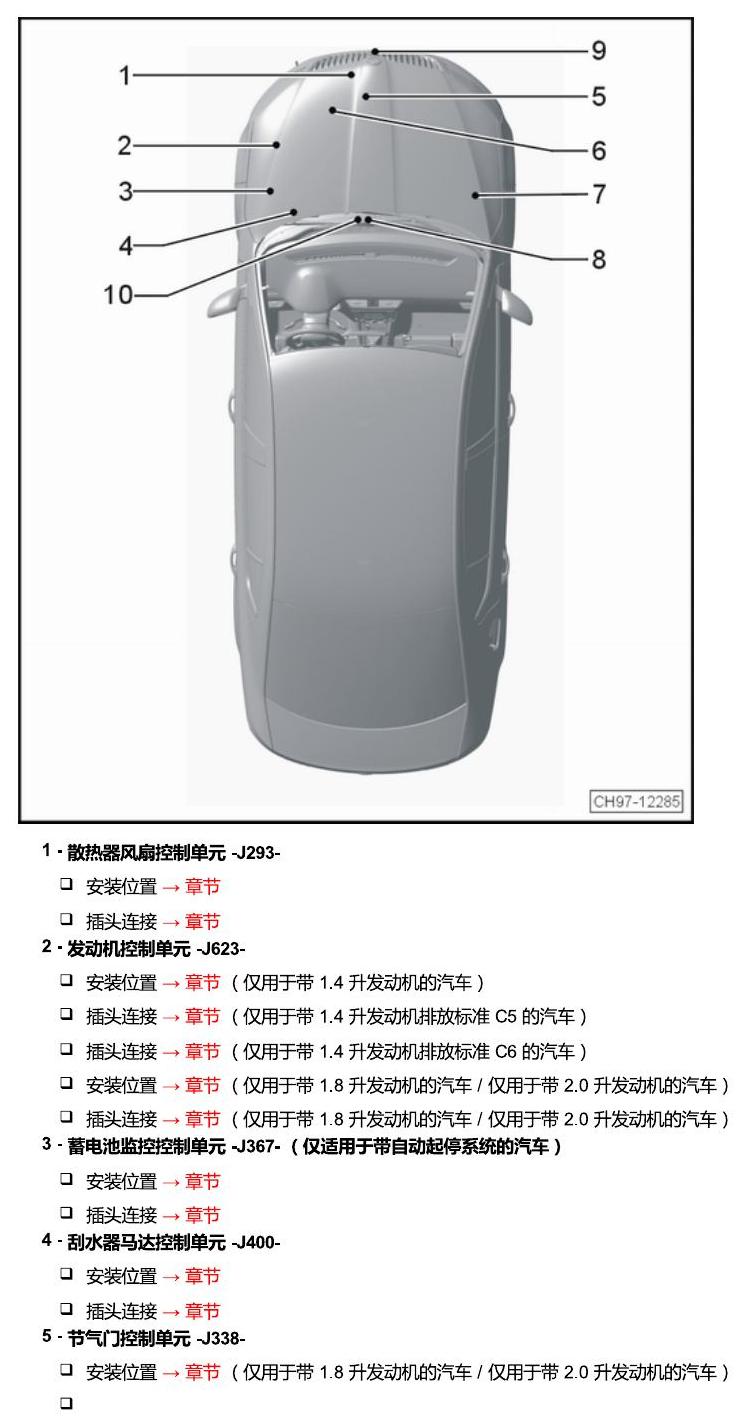

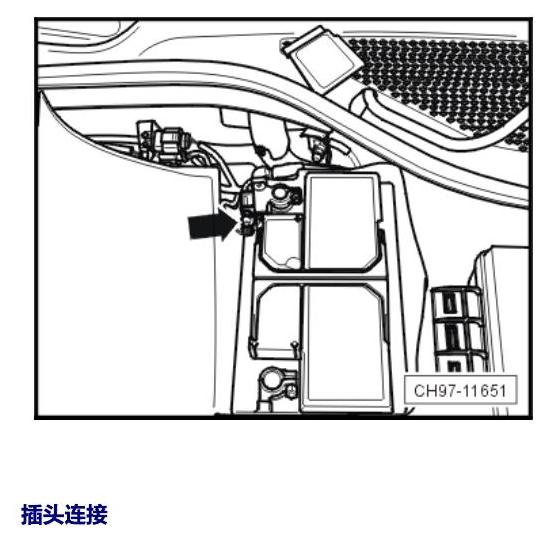

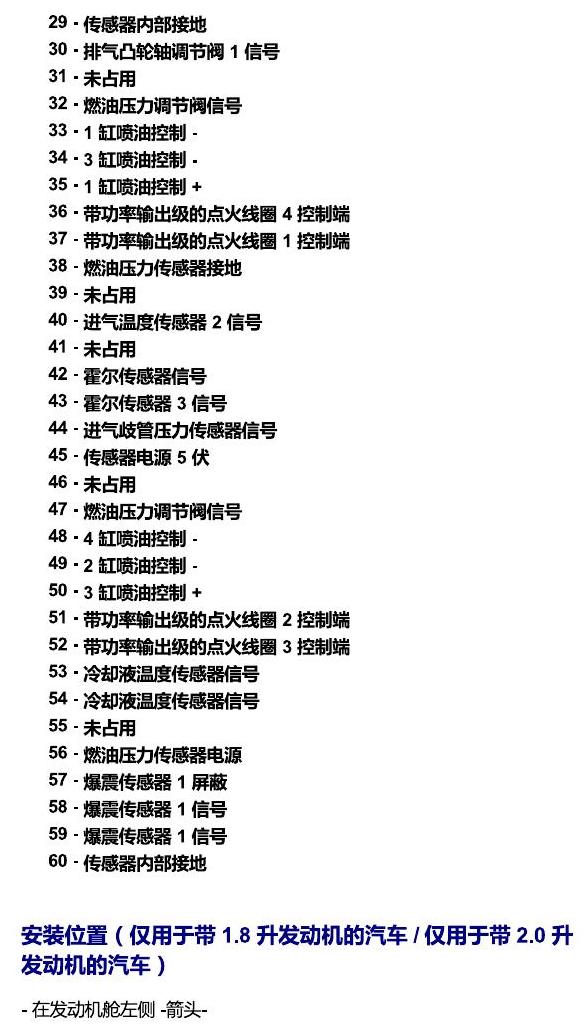

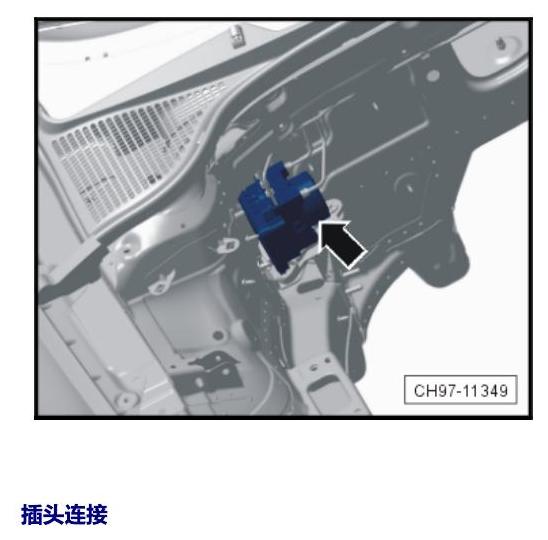

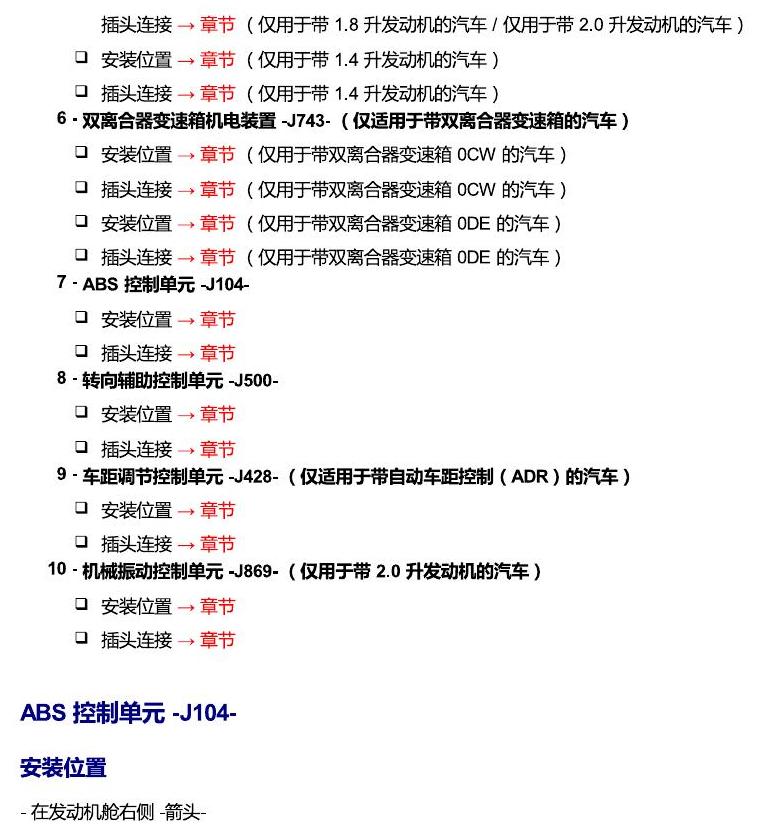

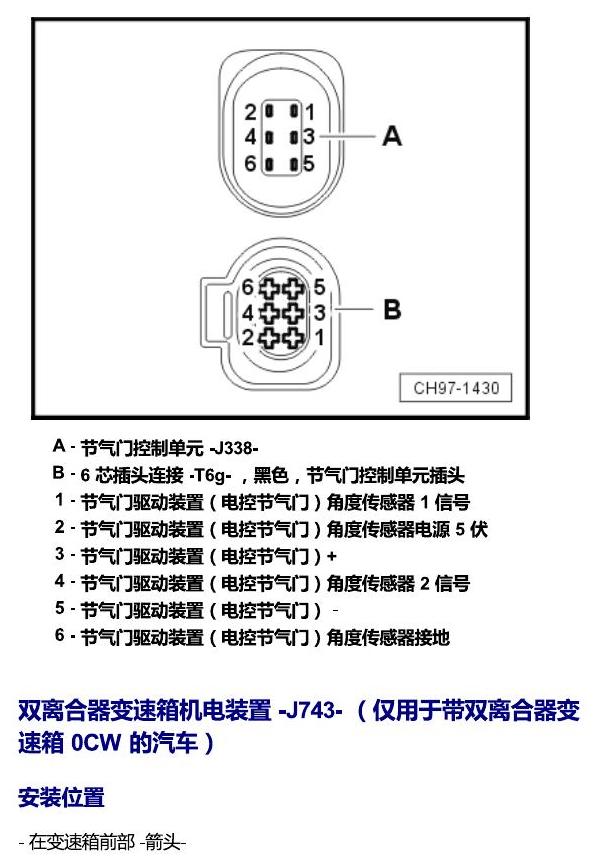

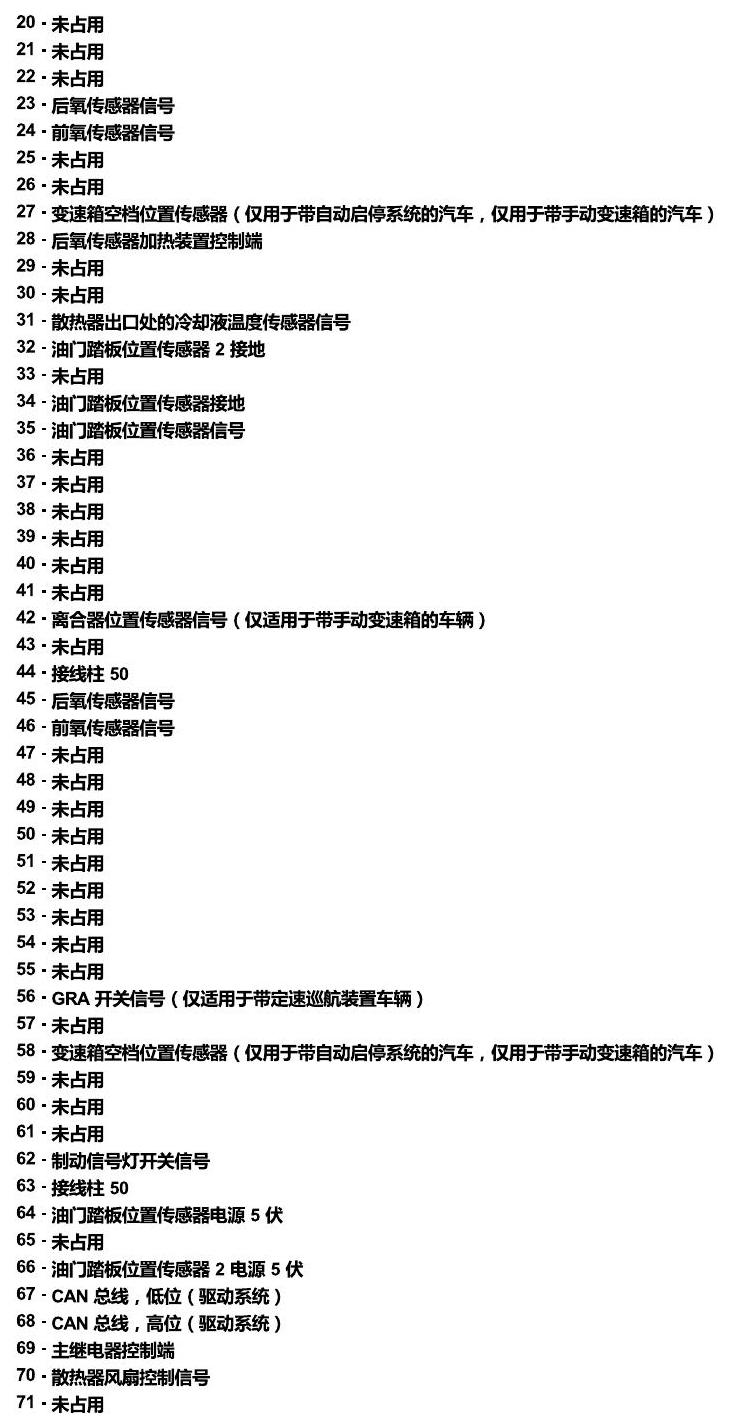

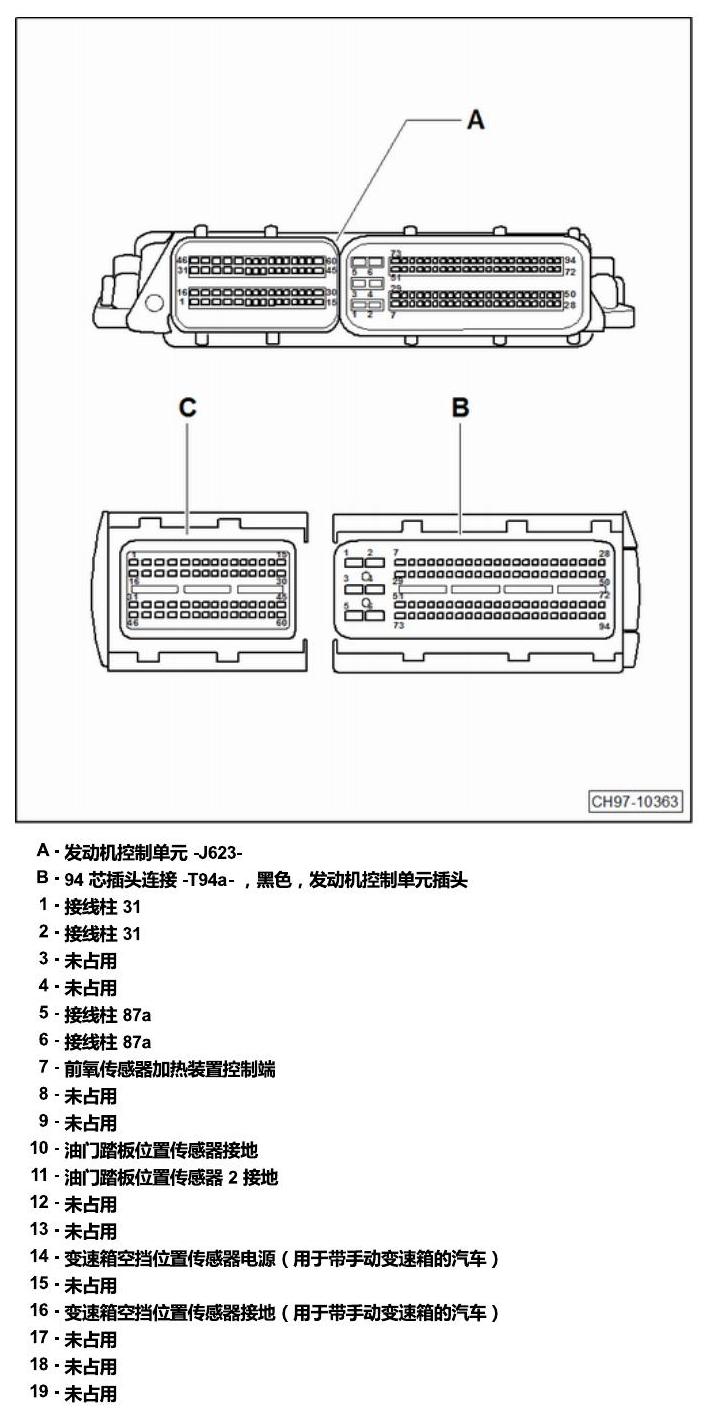

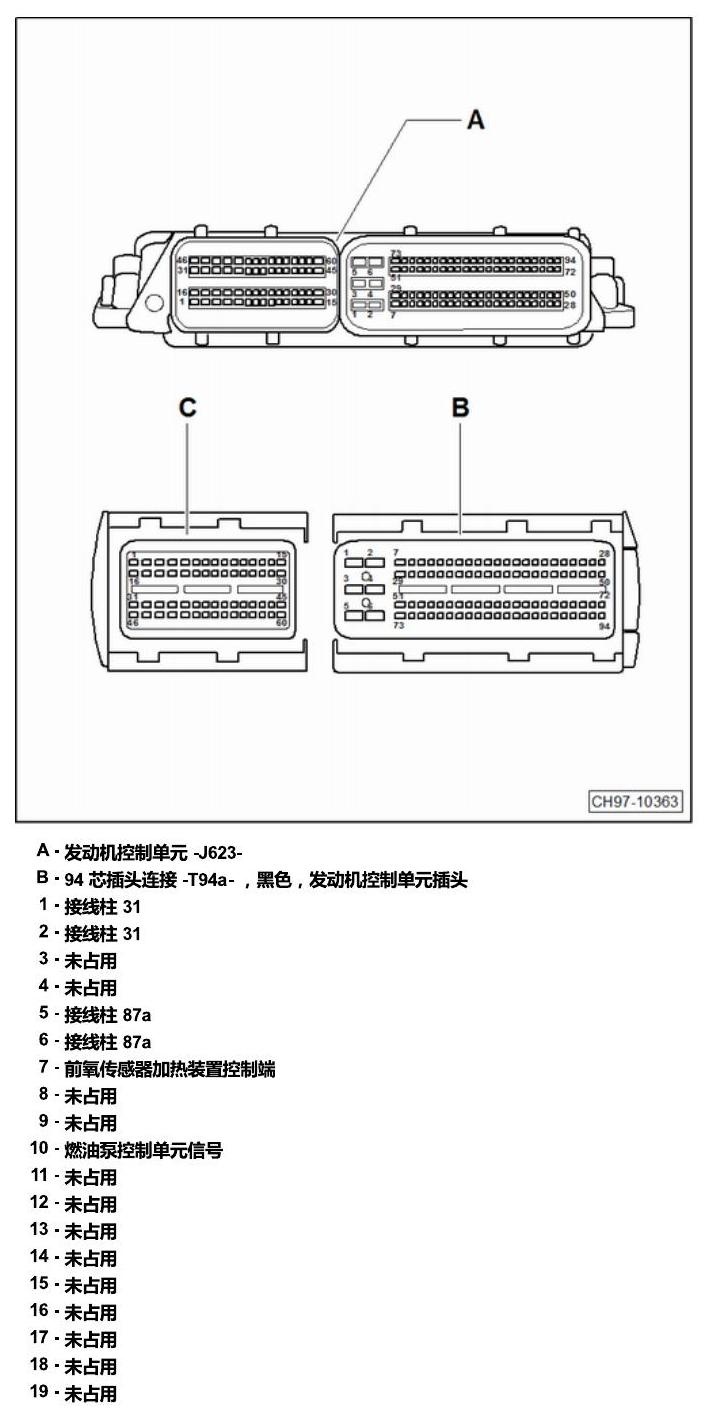

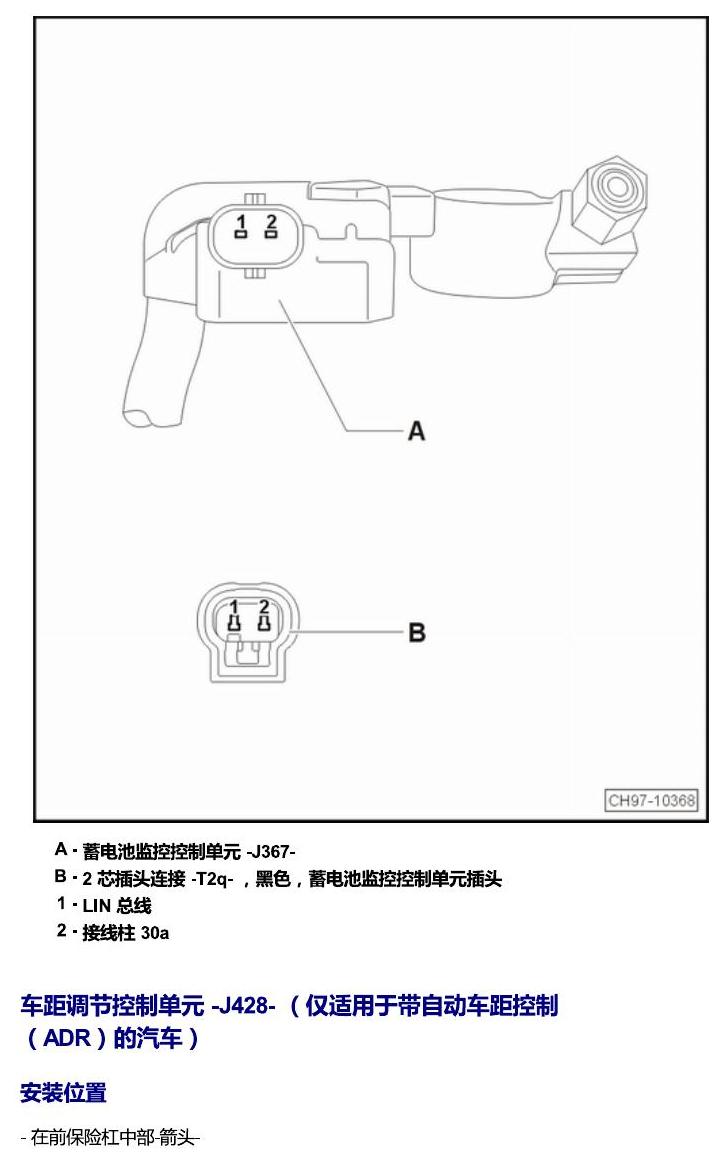

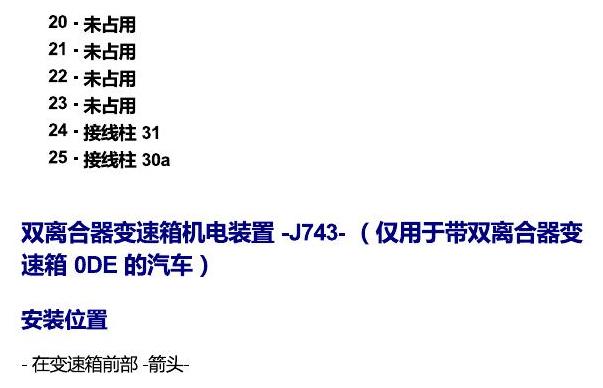

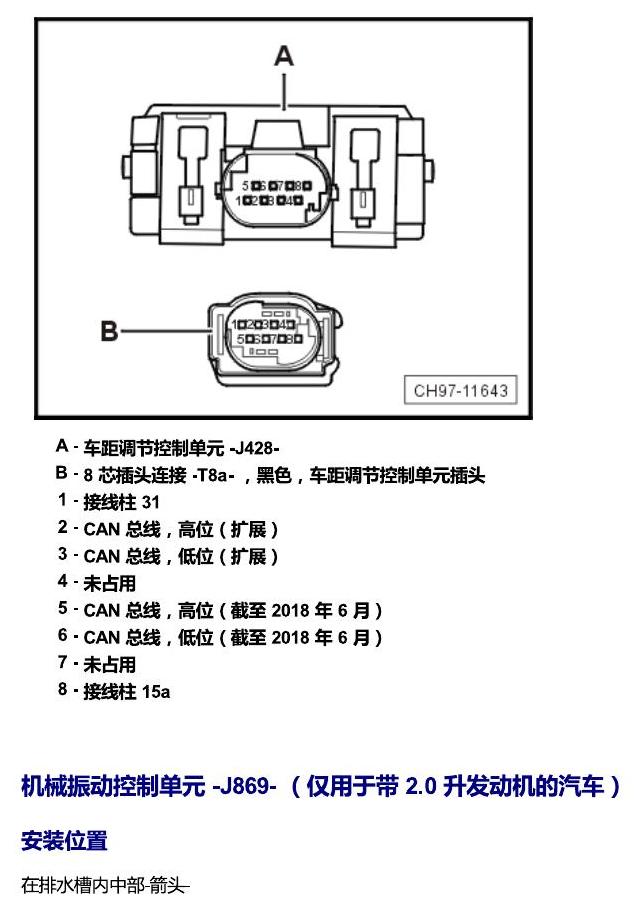

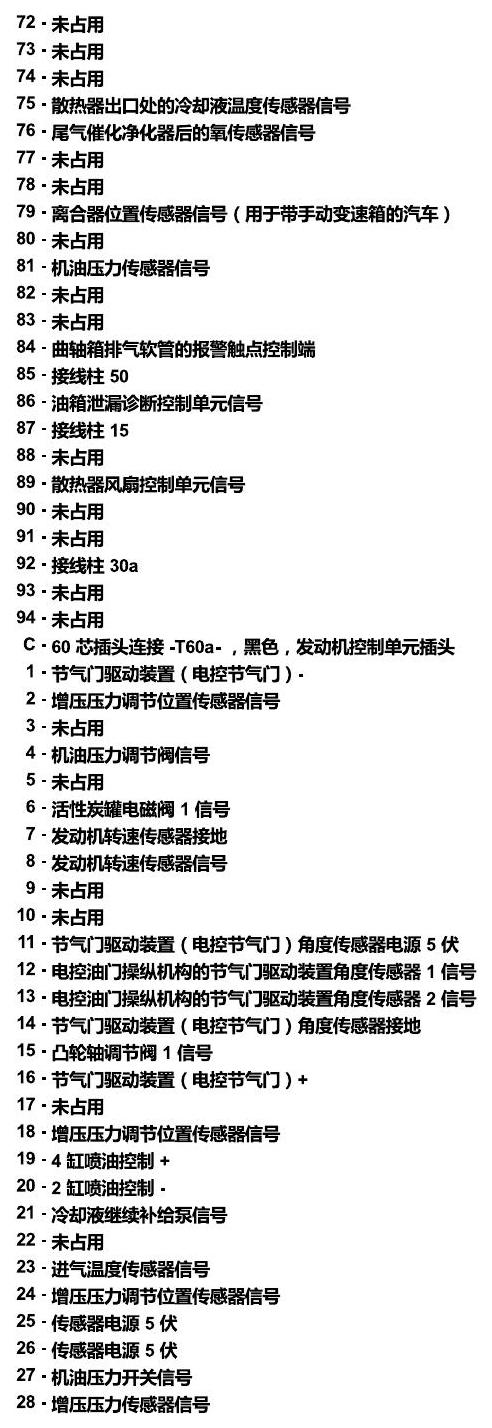

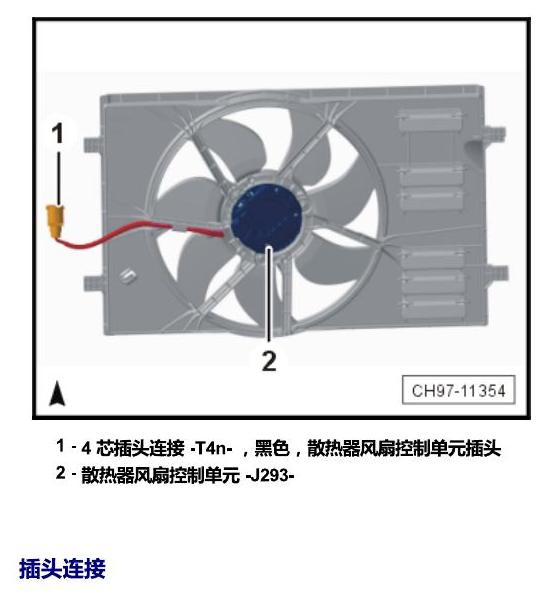

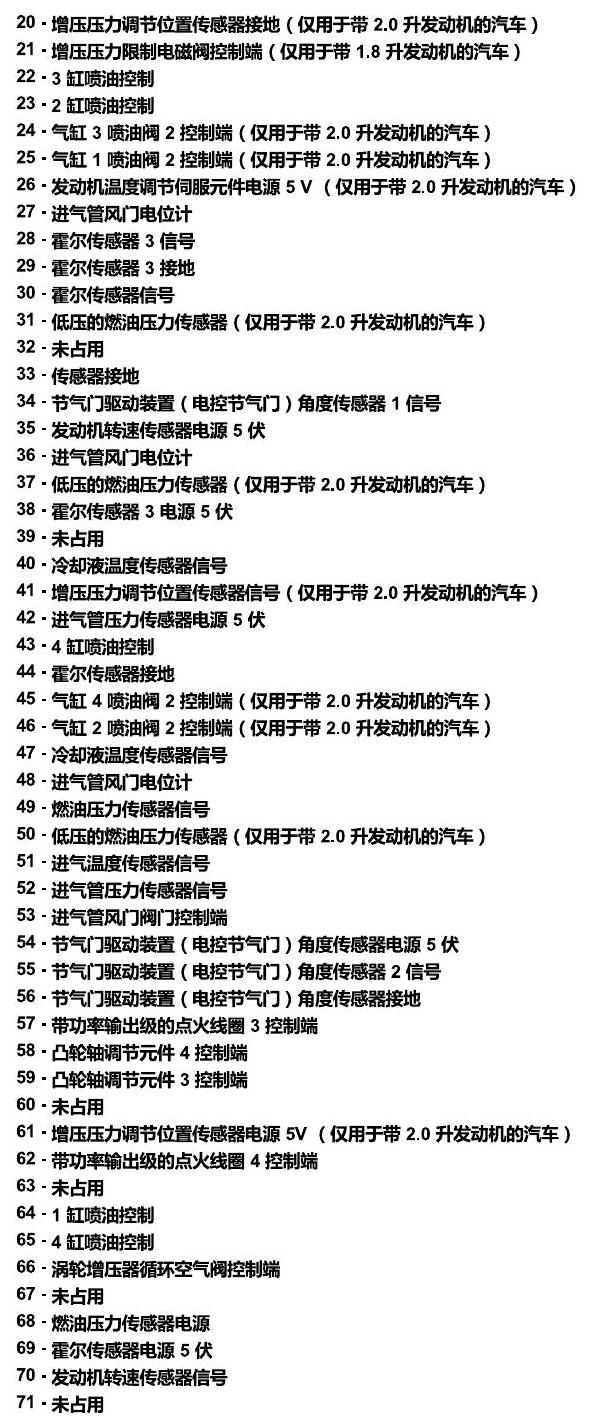

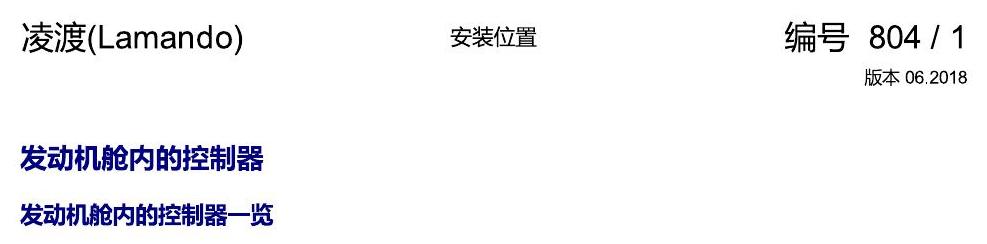

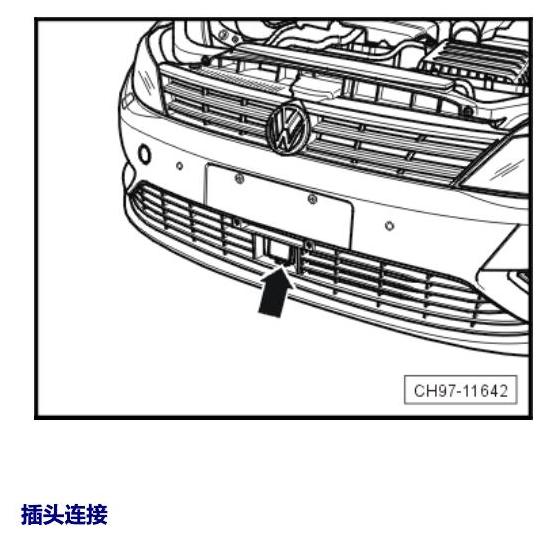

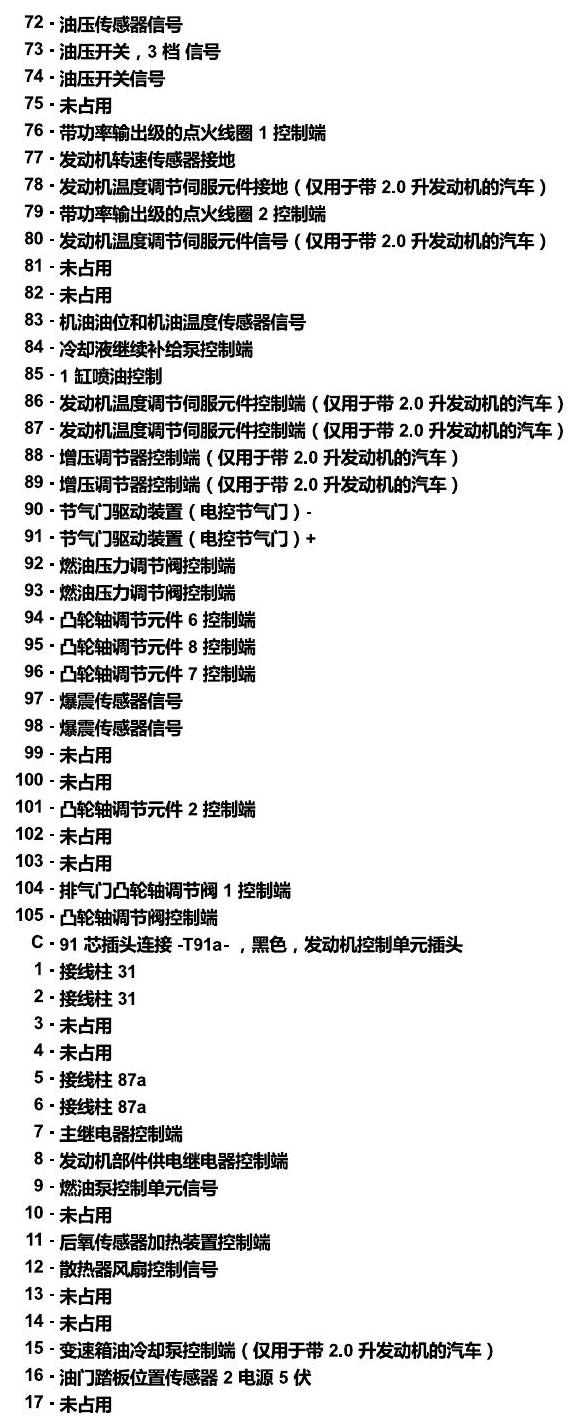

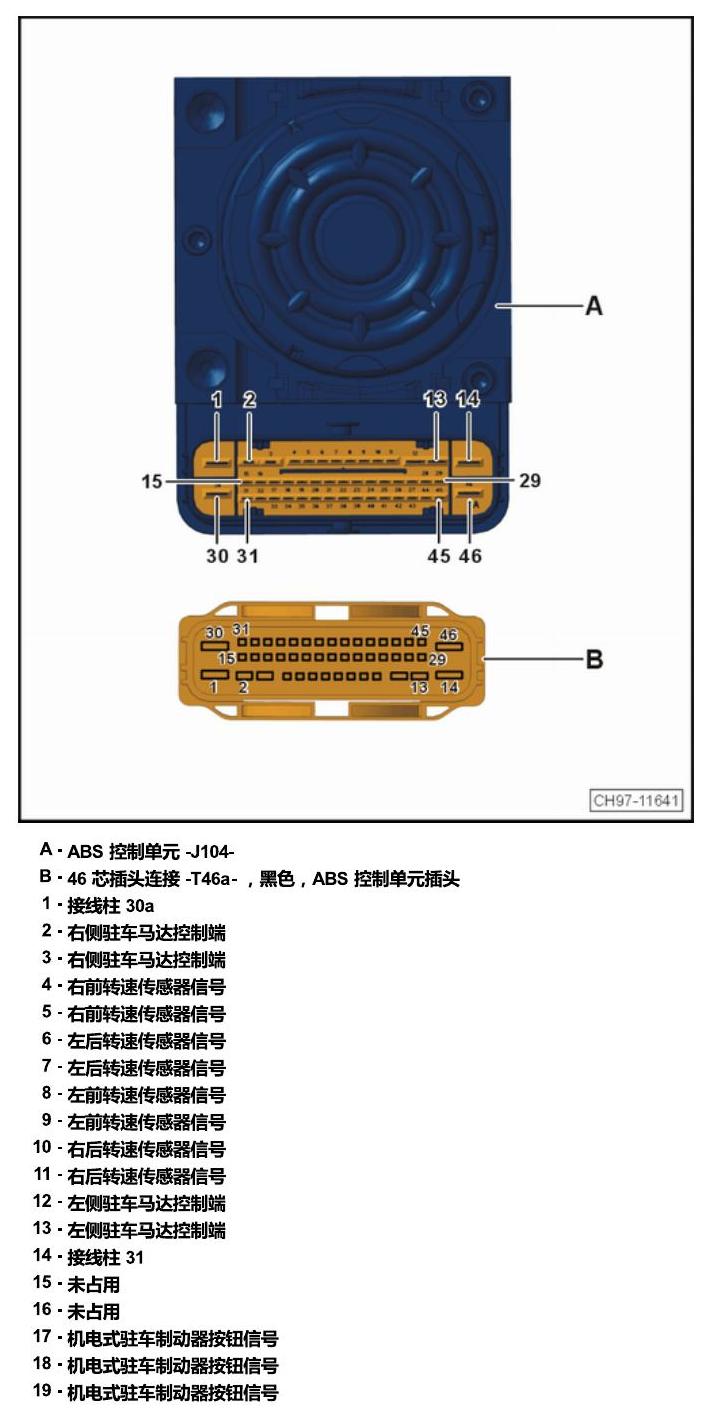

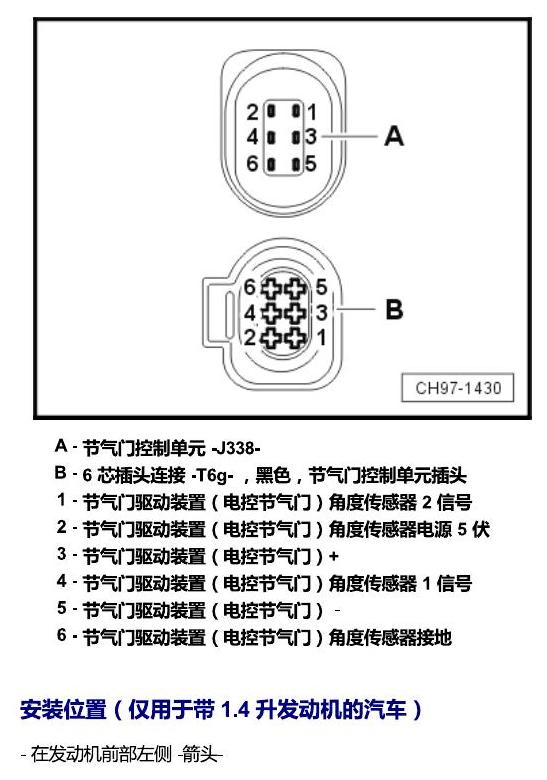

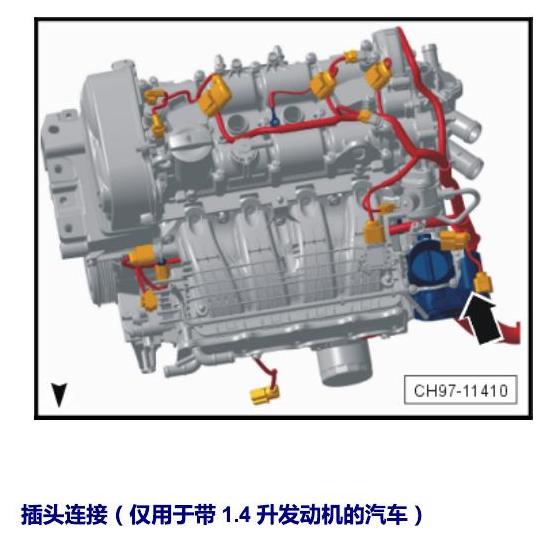

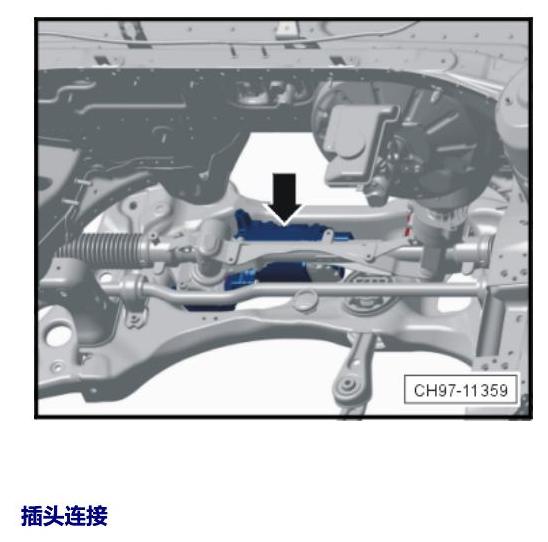

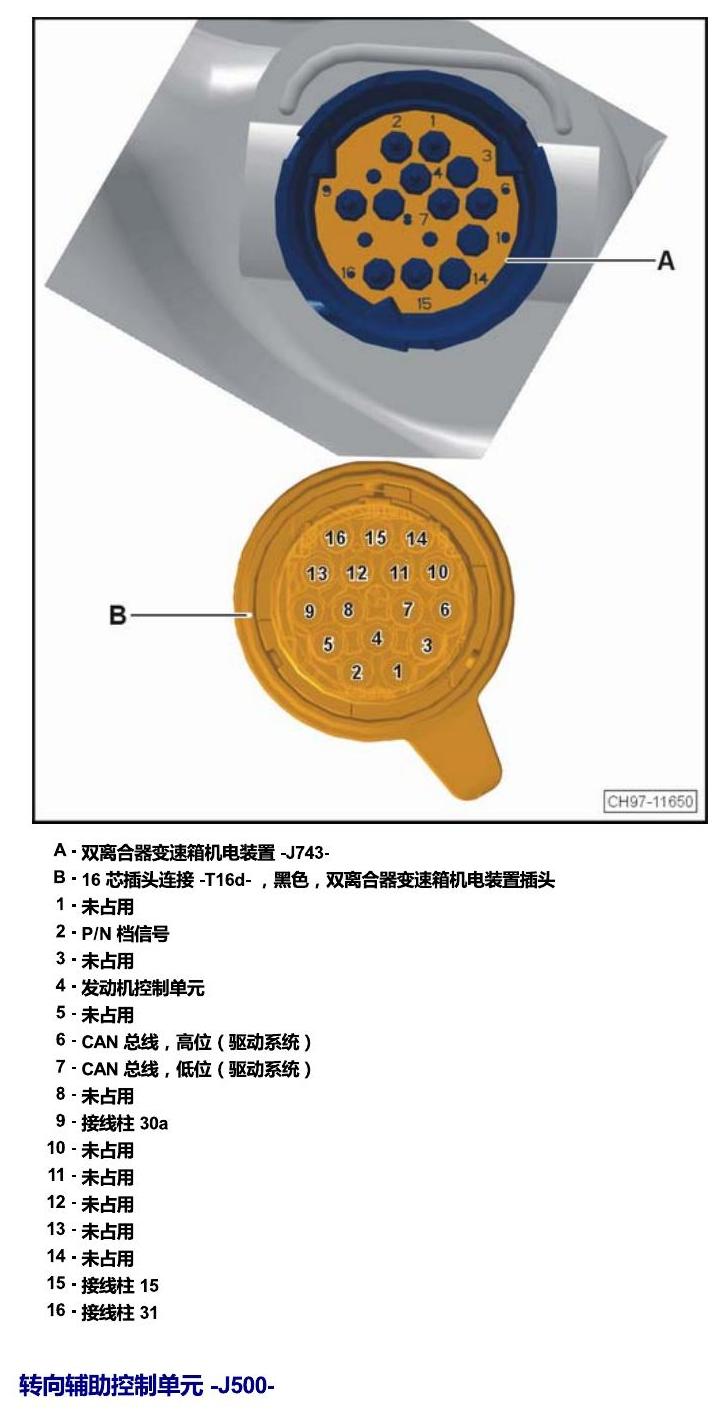

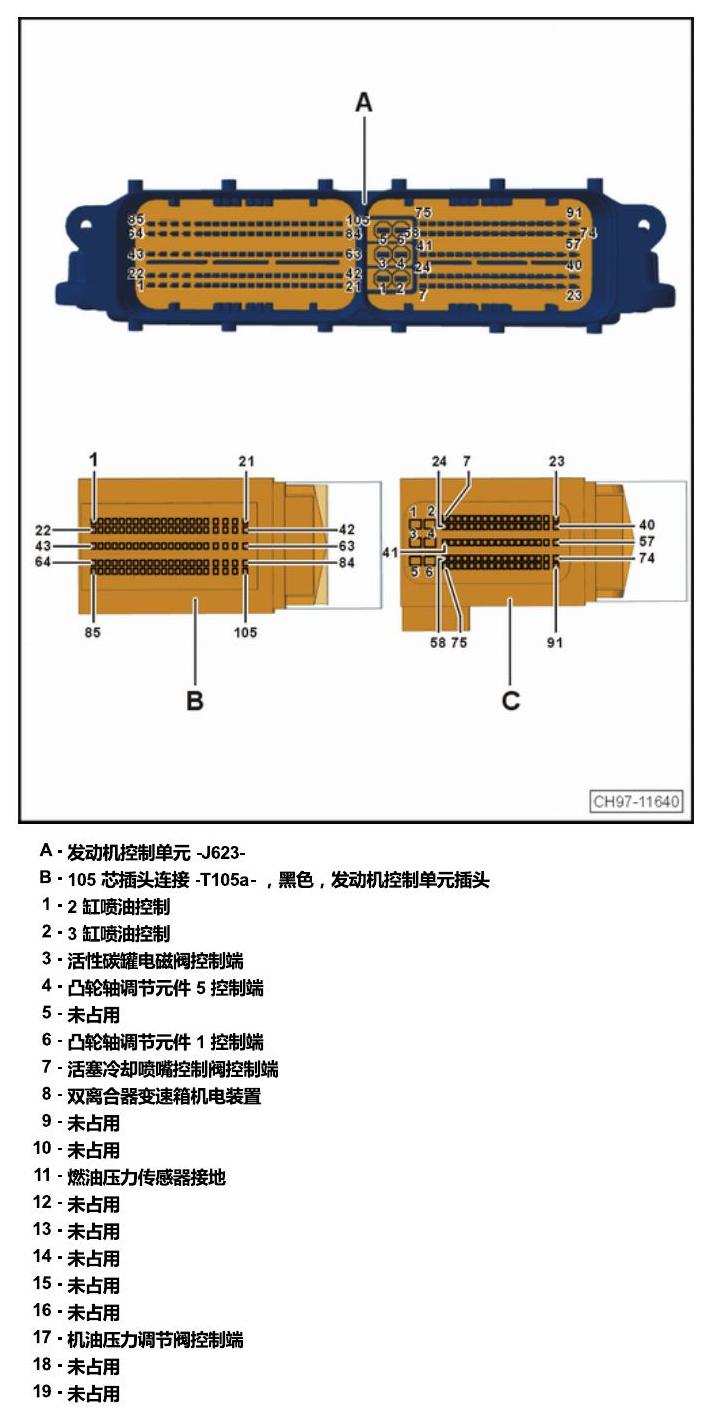

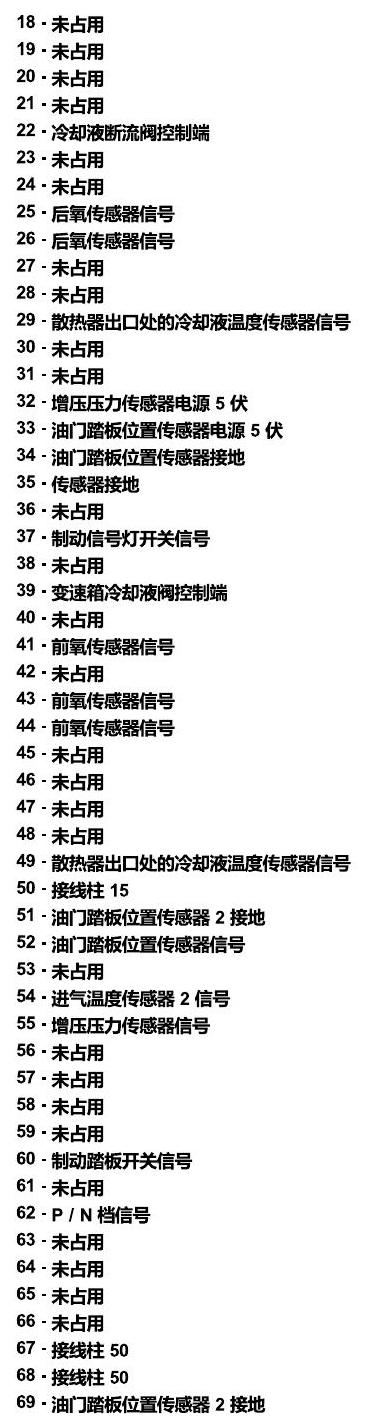

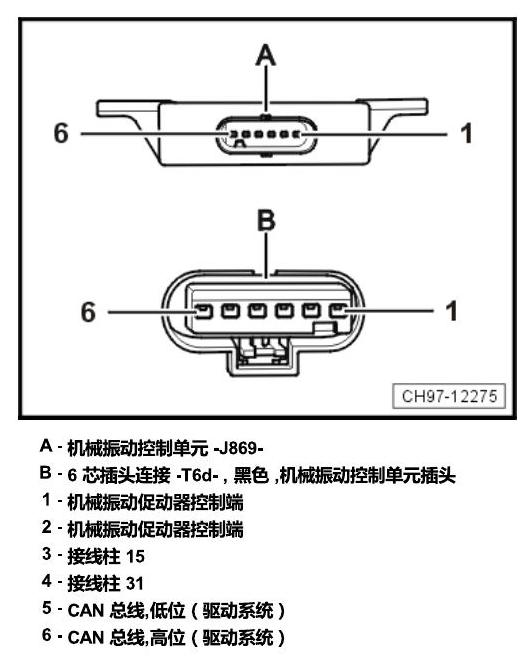

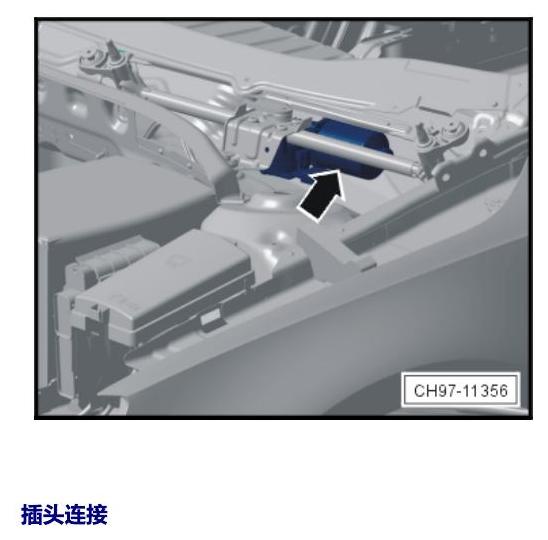

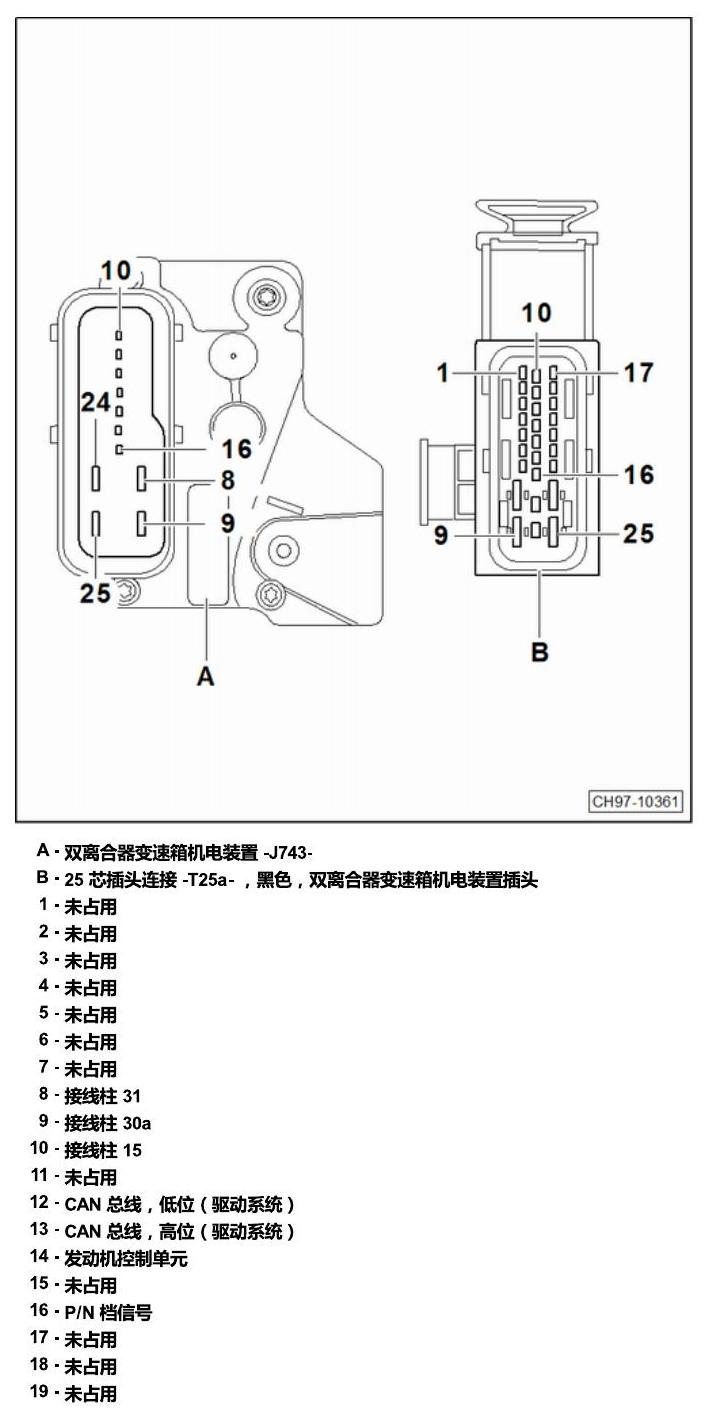

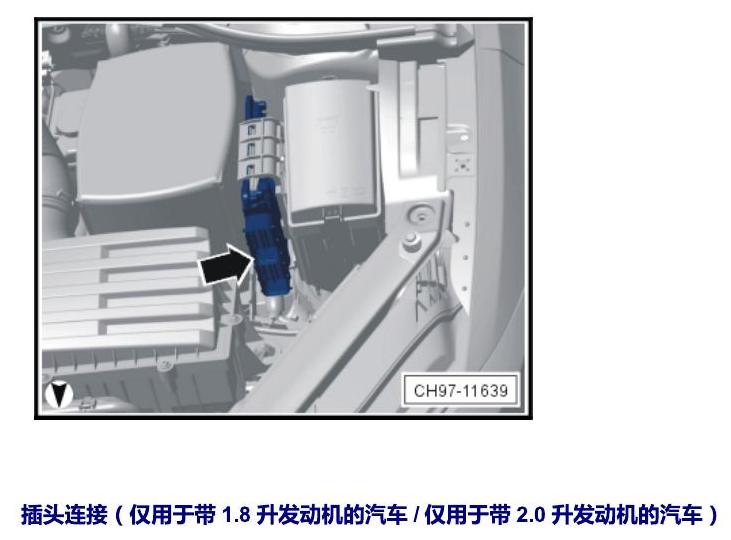

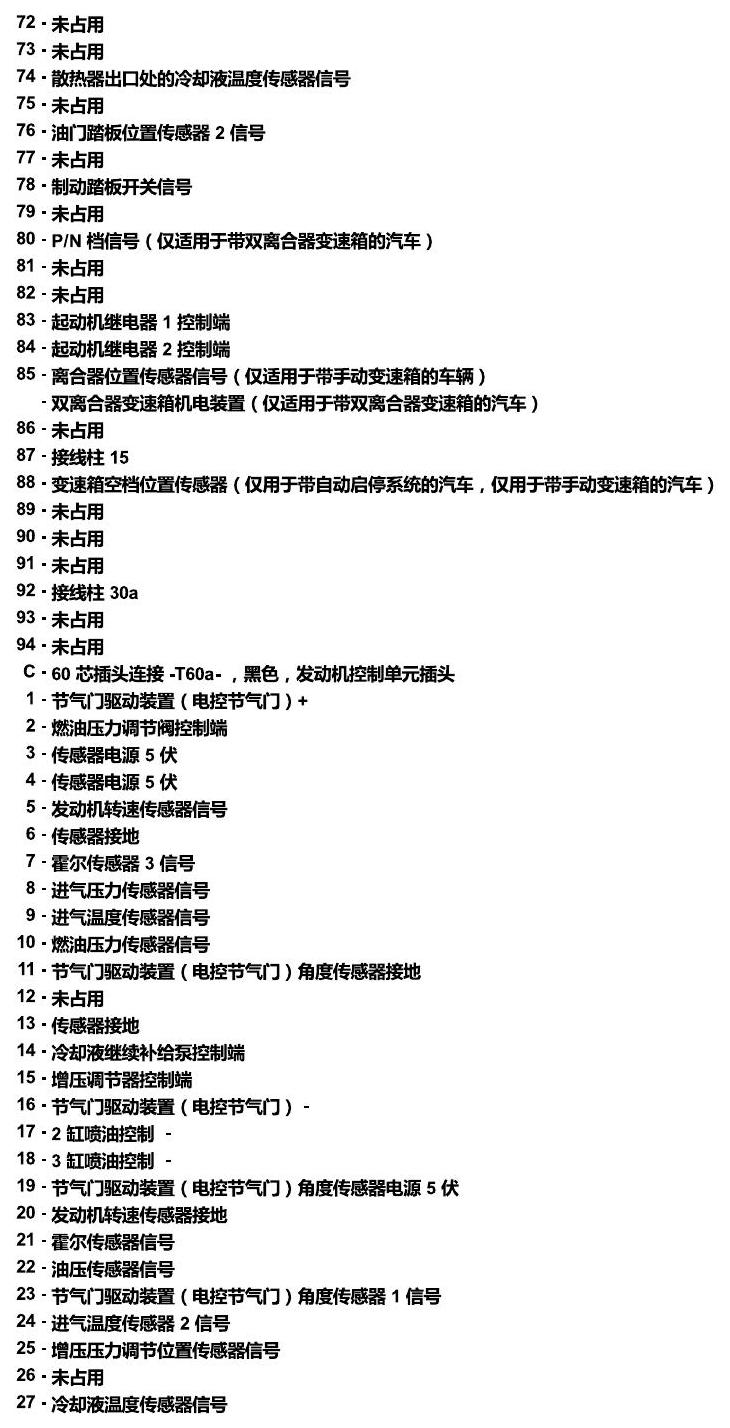

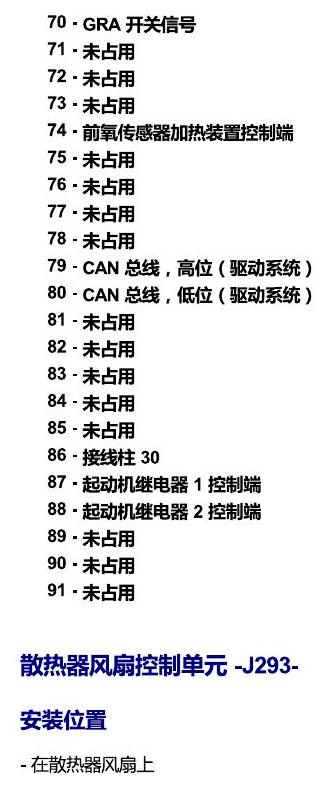

上海大众零度19款补充发动机舱内的控制器电路图 — 上海大众零度19款补充发动机舱内的控制器电路图原始资料第1页

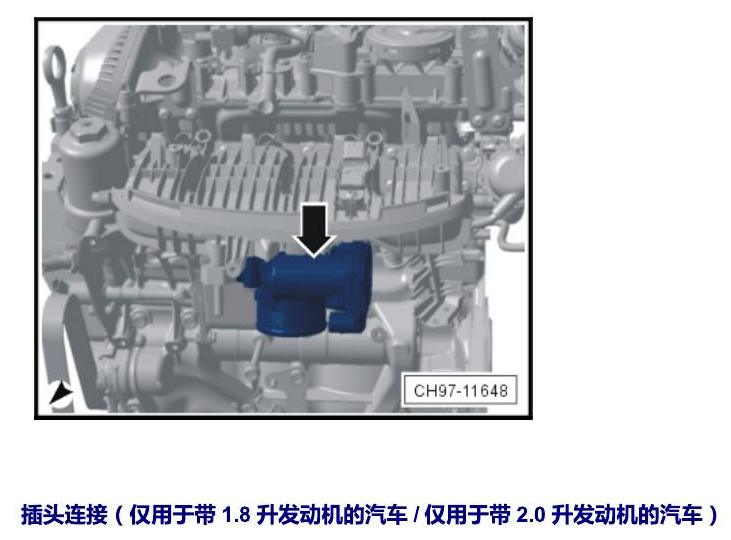

上海大众零度19款补充发动机舱内的控制器电路图 — 上海大众零度19款补充发动机舱内的控制器电路图原始资料第2页
