斯柯达明锐控制单元及组合插座2 电路图

2024年10月31日 05:20:00肖师傅

肖师傅

管理员

14386
文章

2
粉丝

电路速查评论159阅读模式

摘要斯柯达明锐控制单元及组合插座2 电路图资料。

斯柯达明锐控制单元及组合插座2 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 149 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

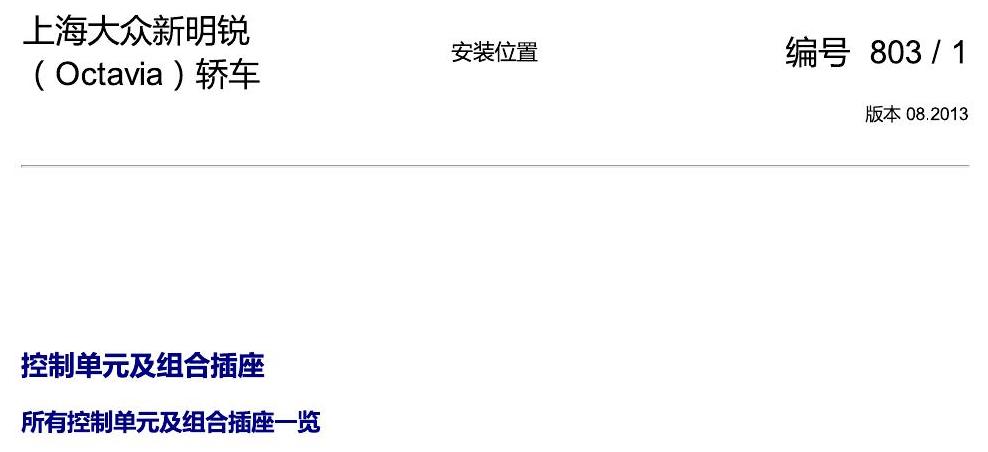

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第1页

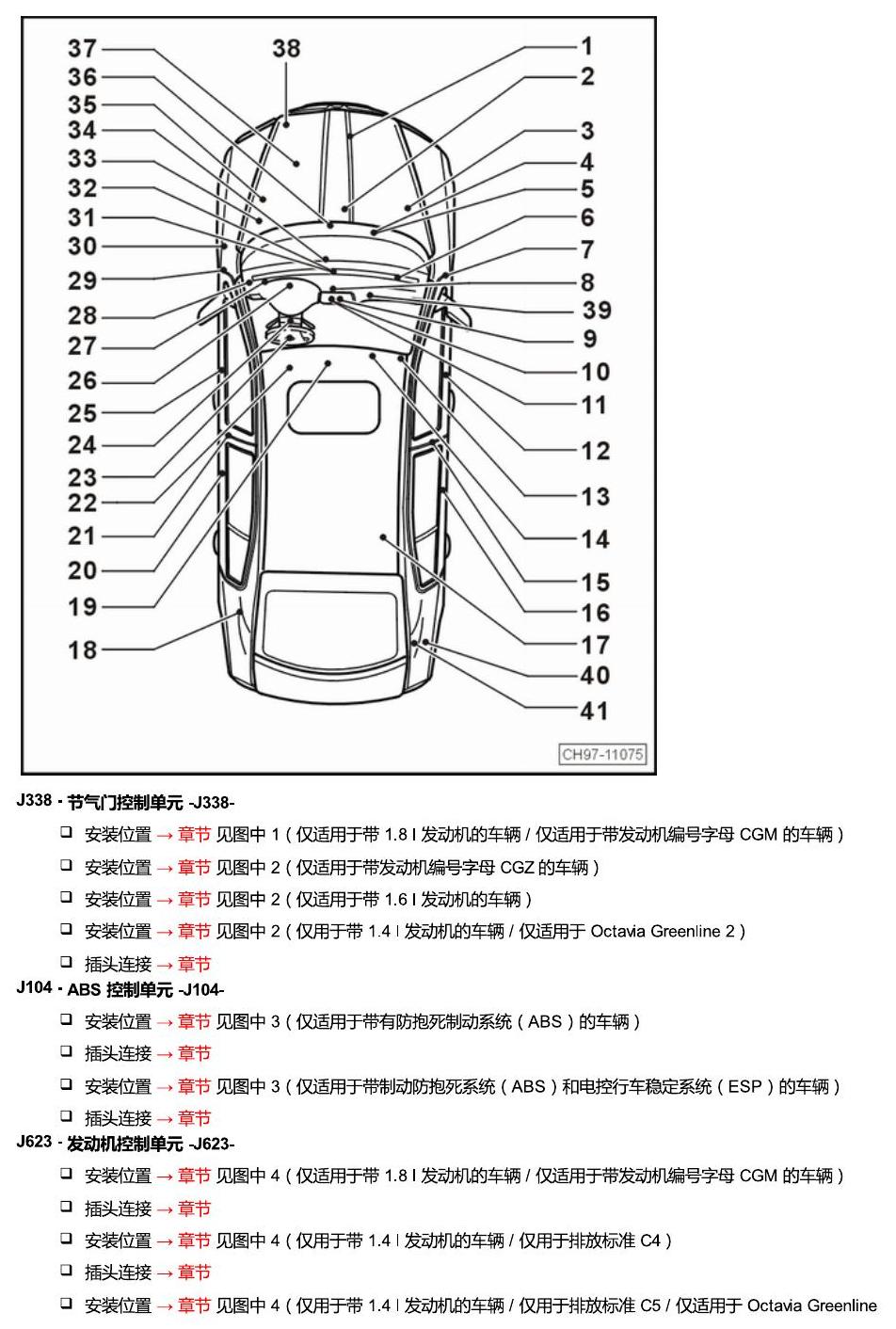

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第2页

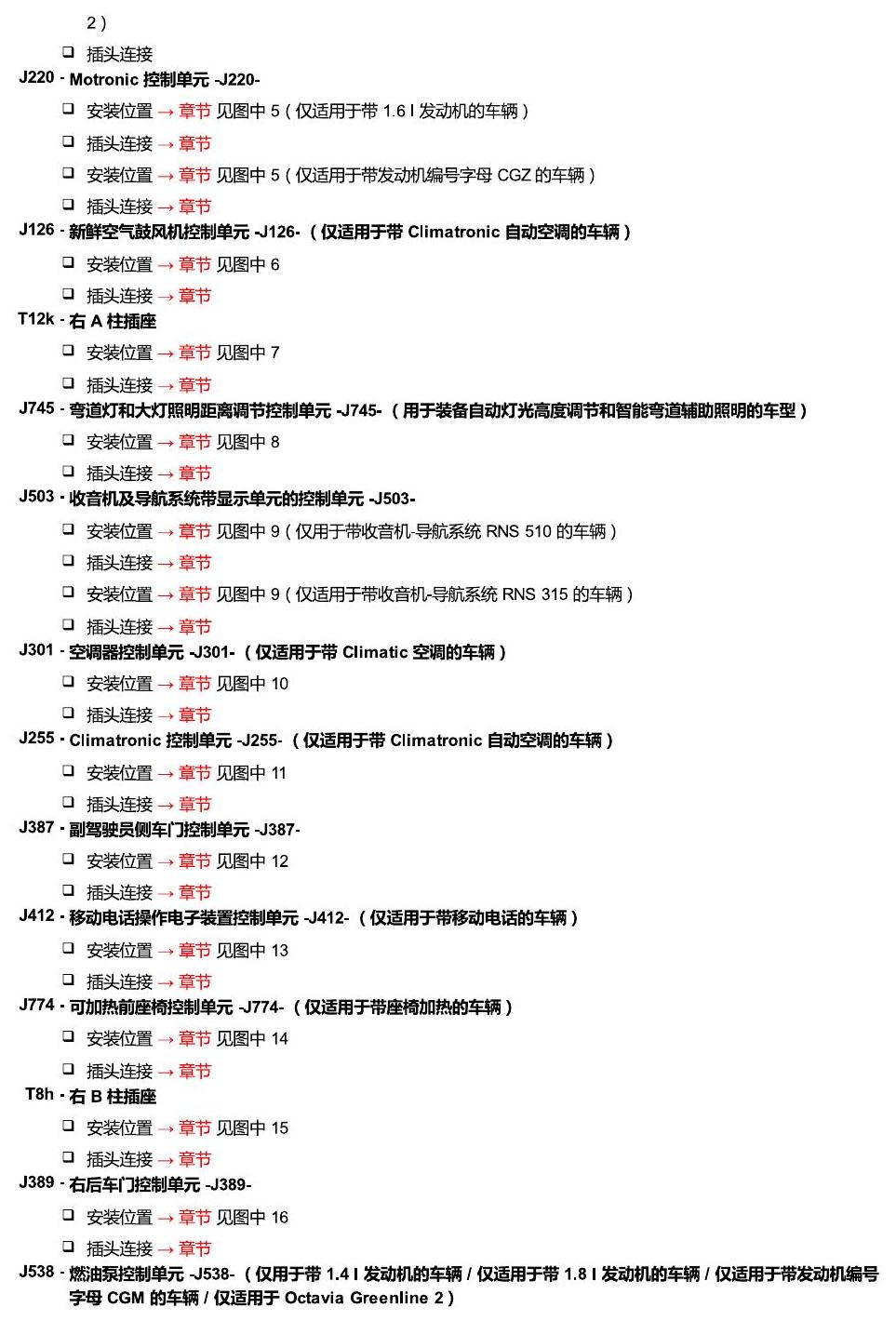

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第3页

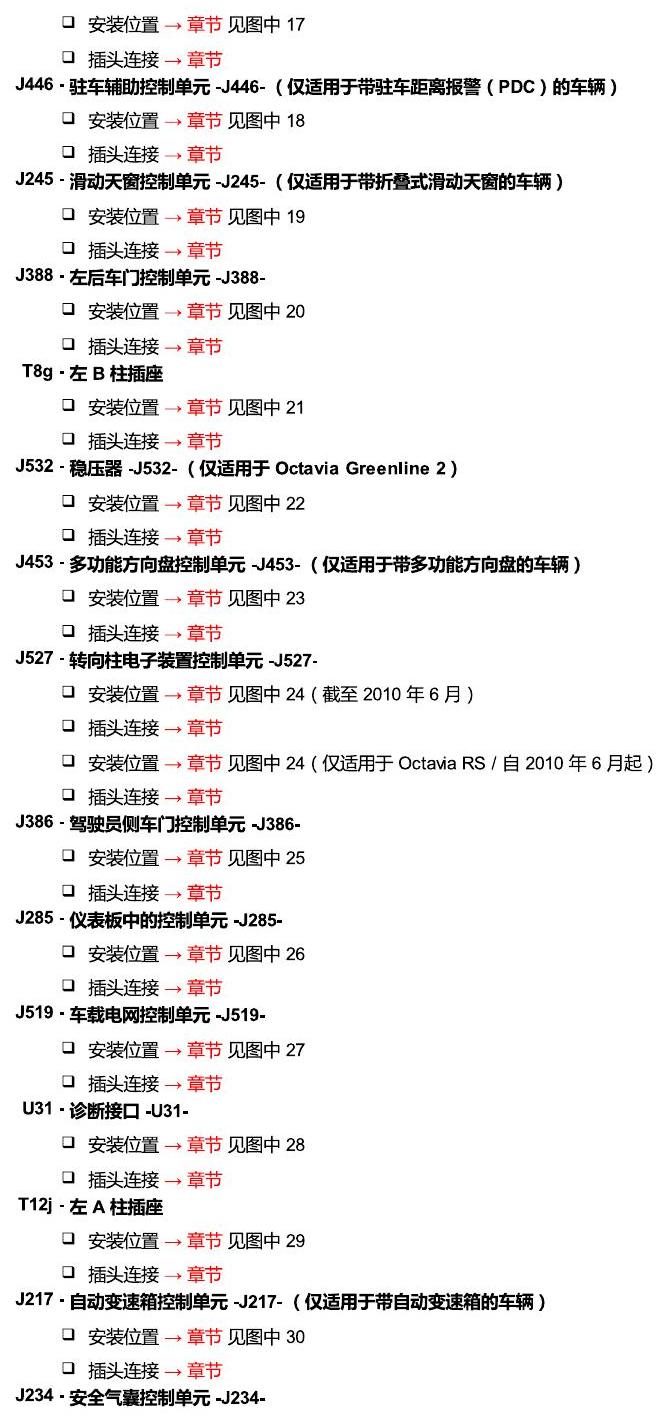

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第4页

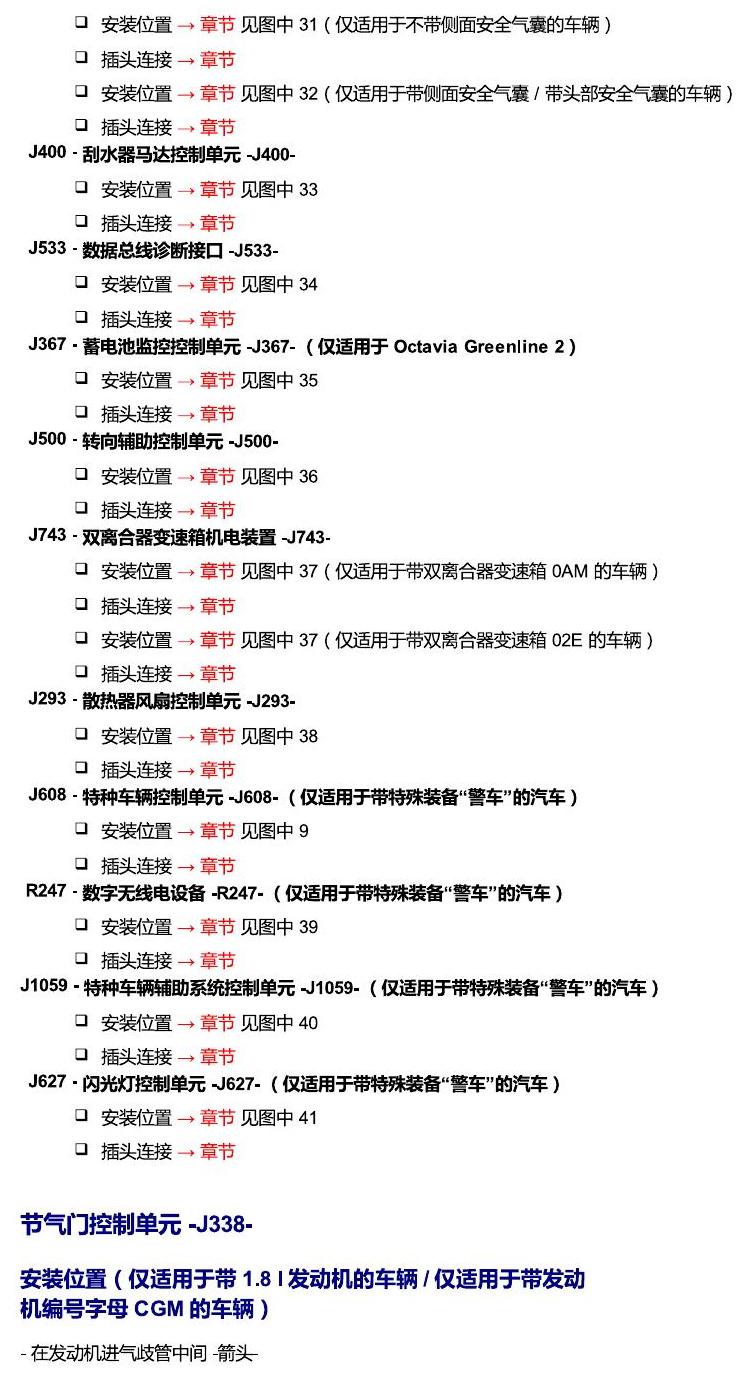

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第5页

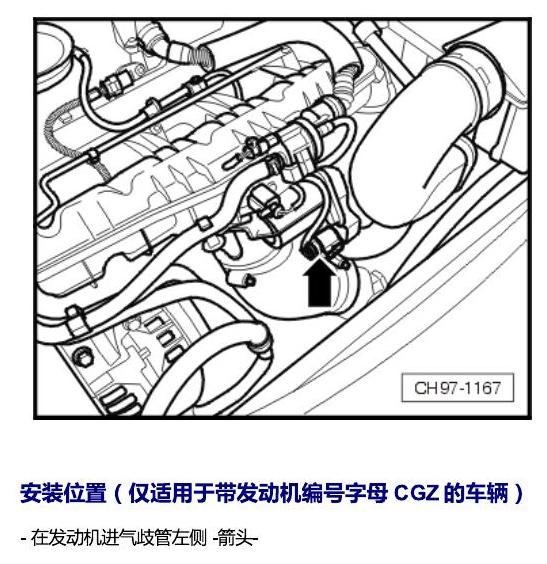

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第6页

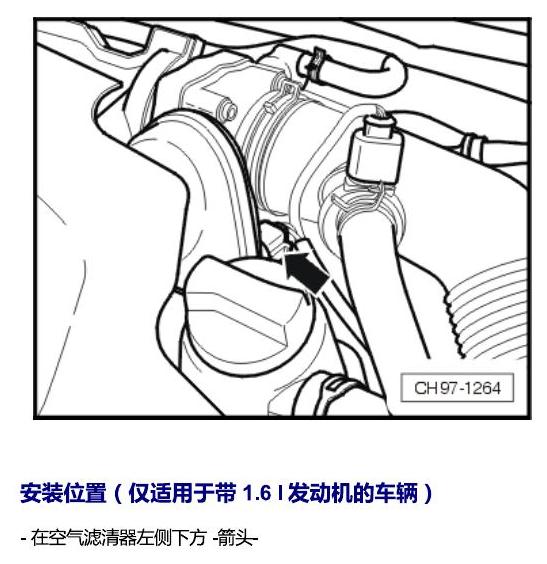

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第7页

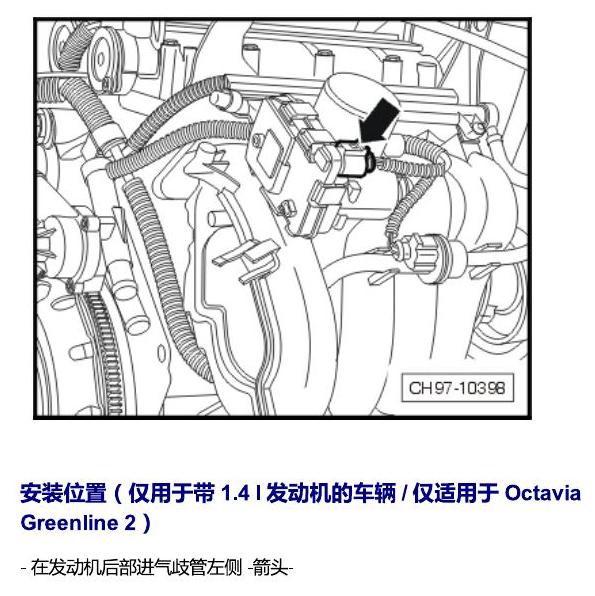

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第8页

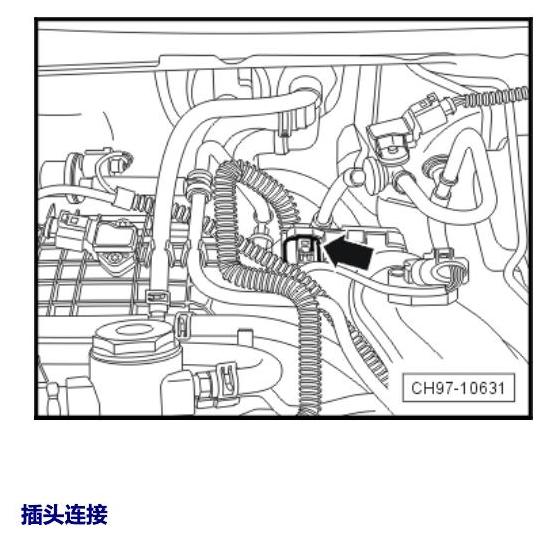

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第9页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第10页

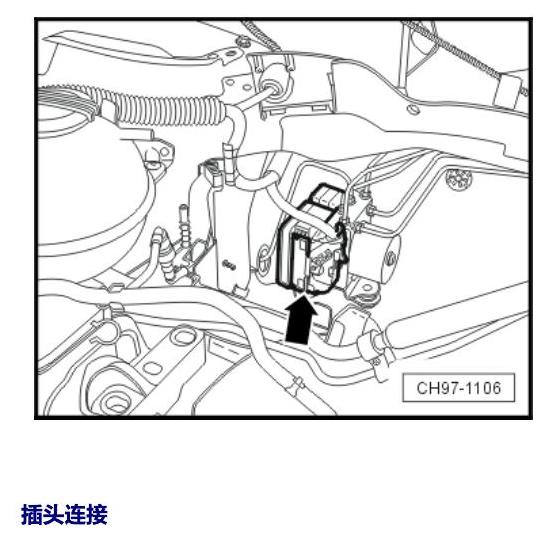

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第11页

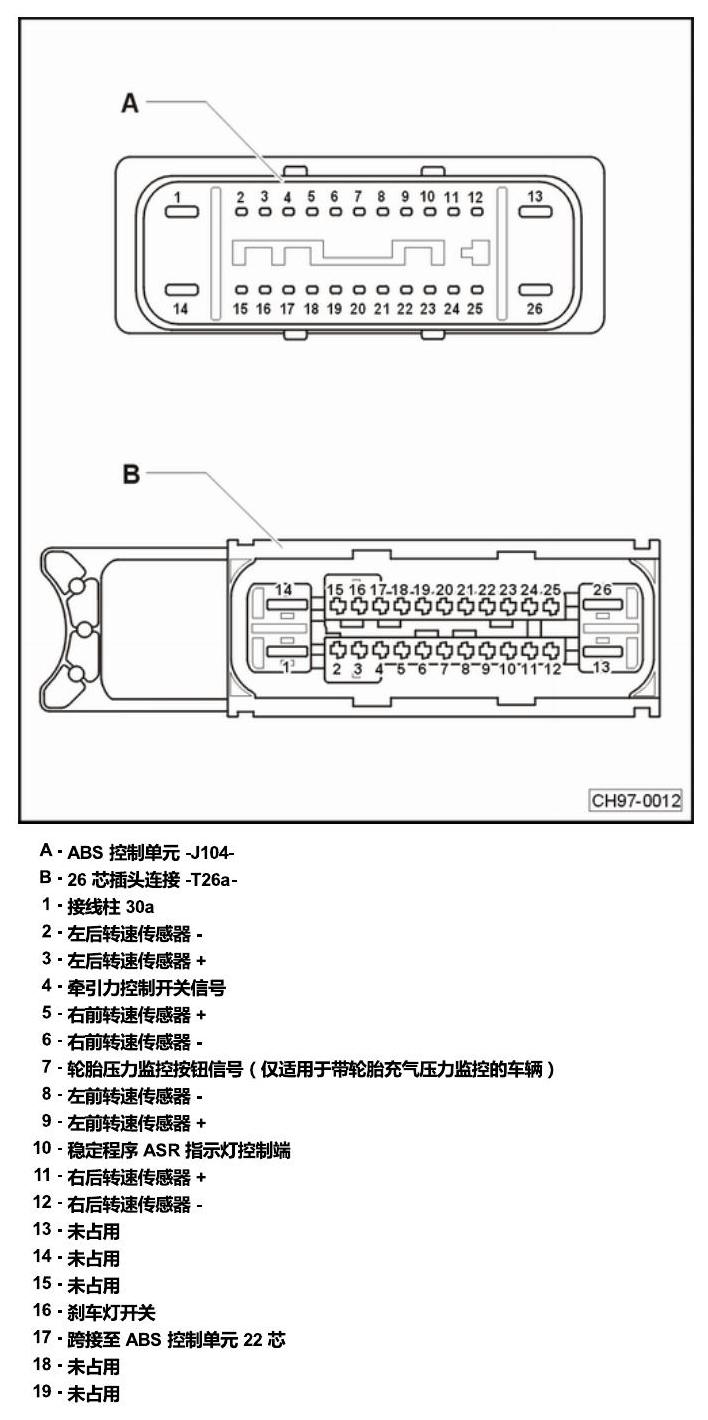

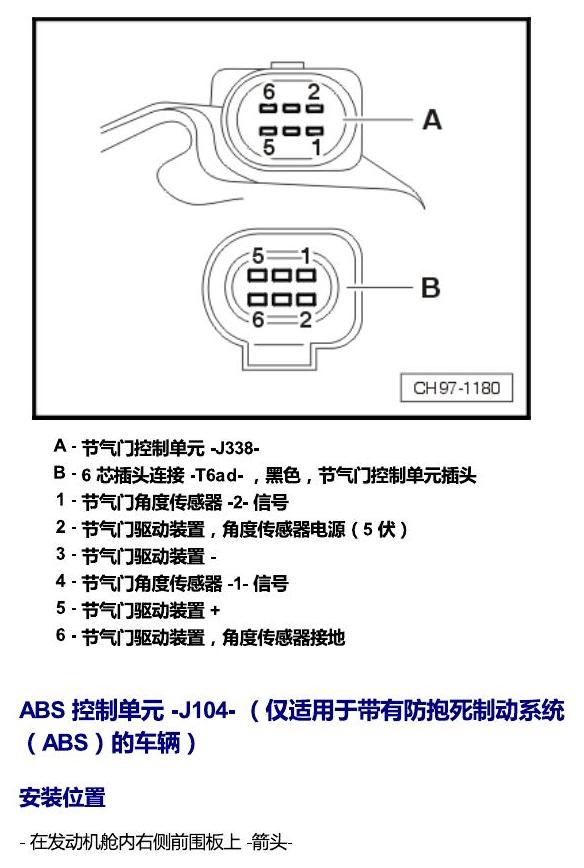

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第12页

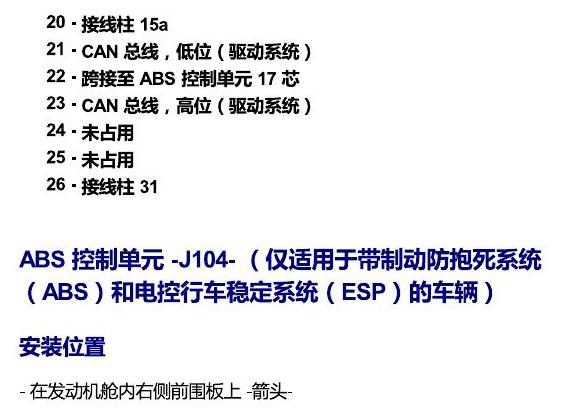

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第13页

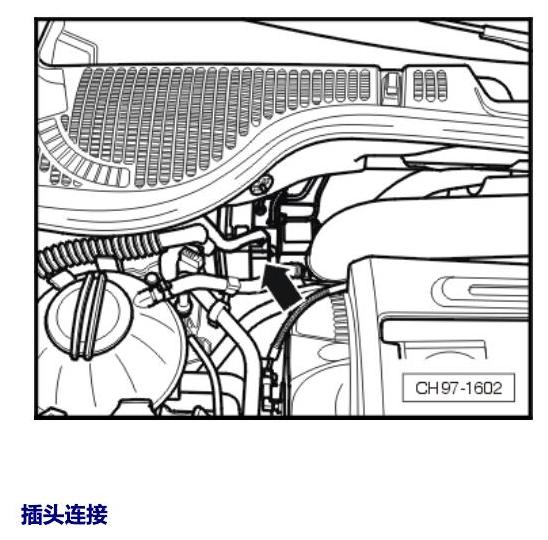

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第14页

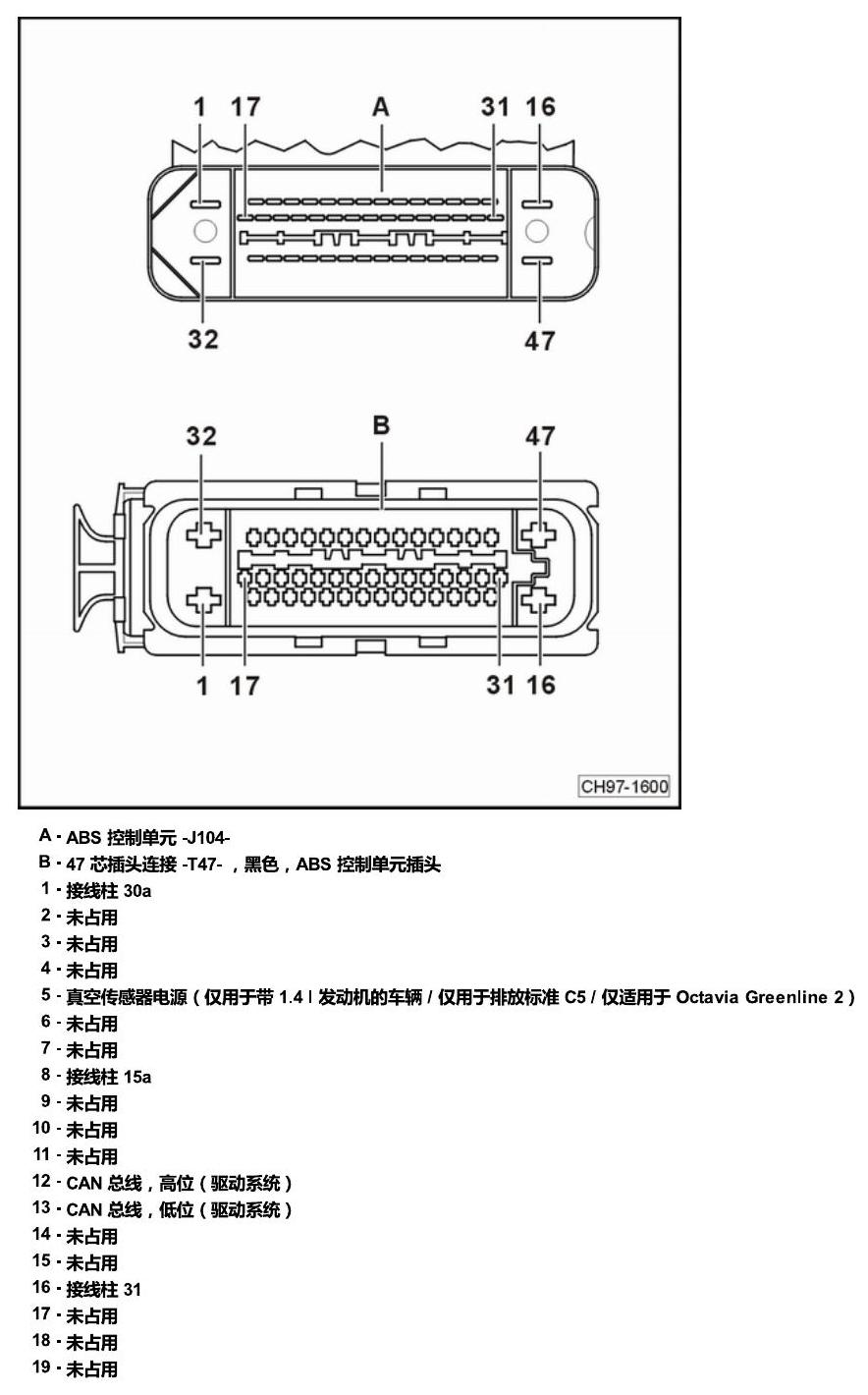

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第15页

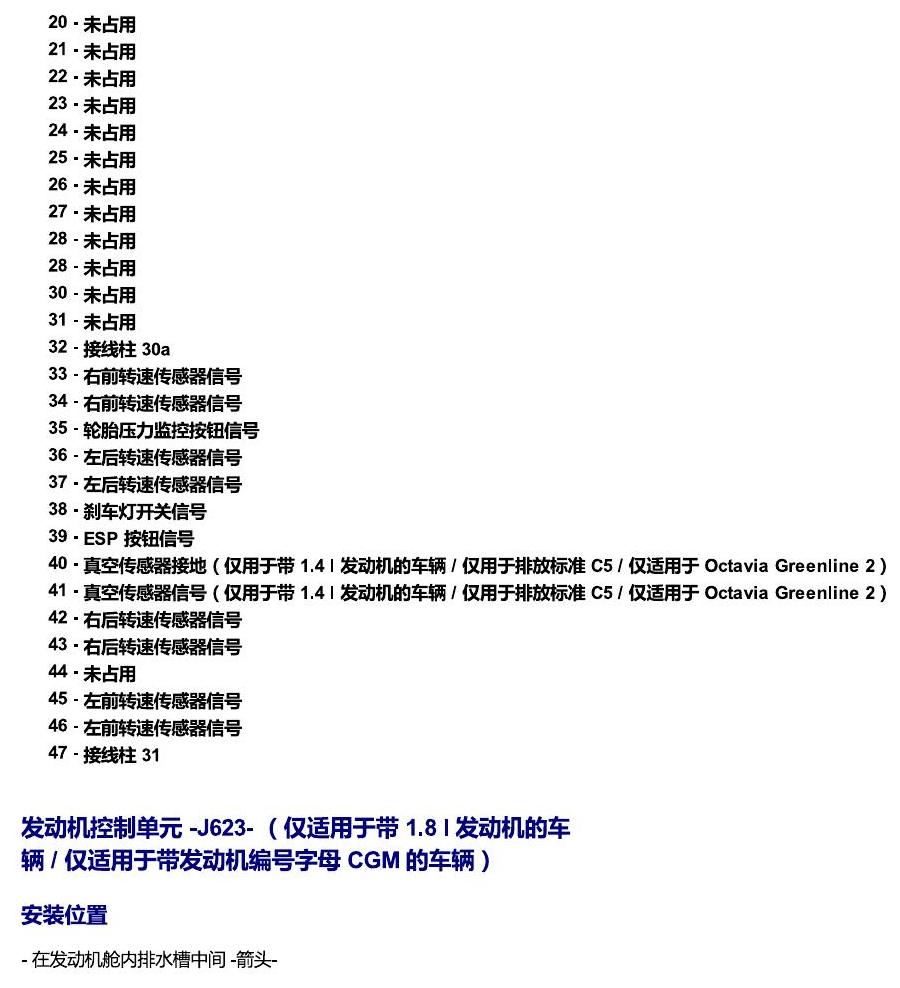

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第16页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第17页

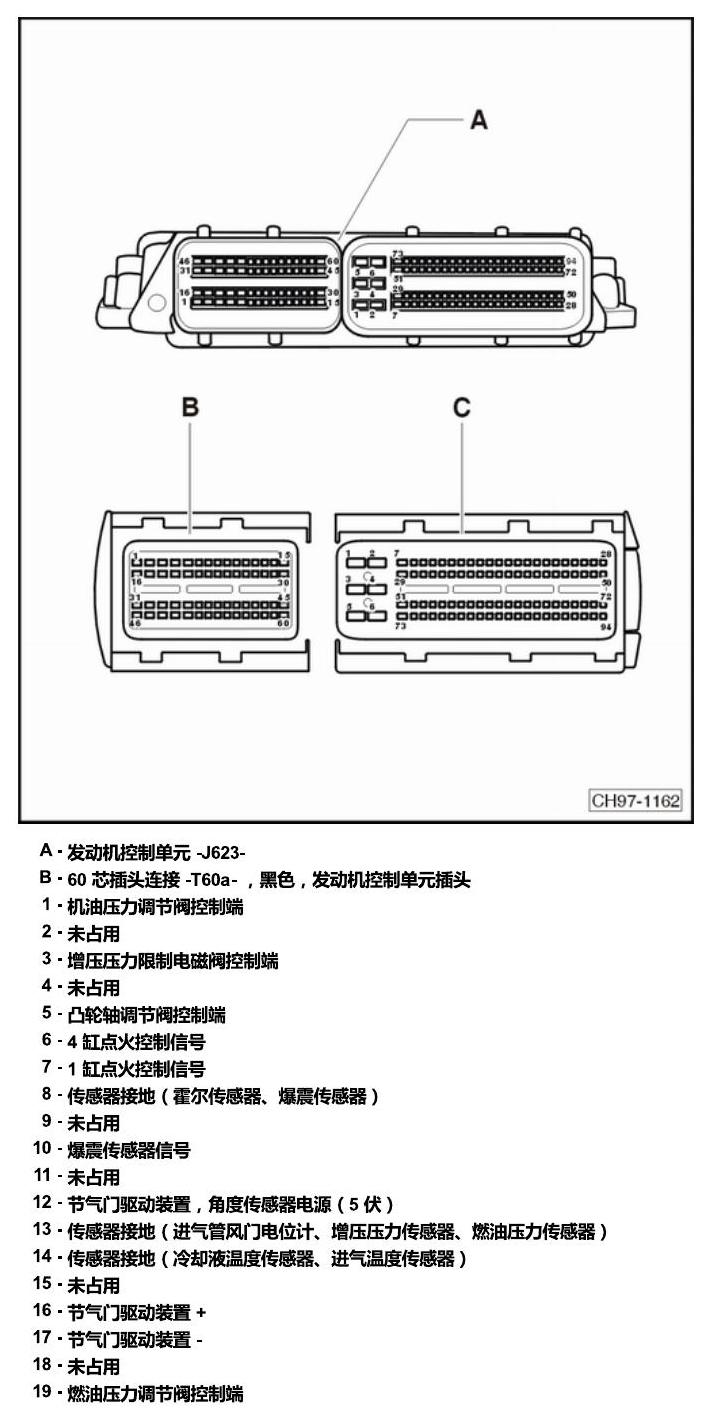

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第18页

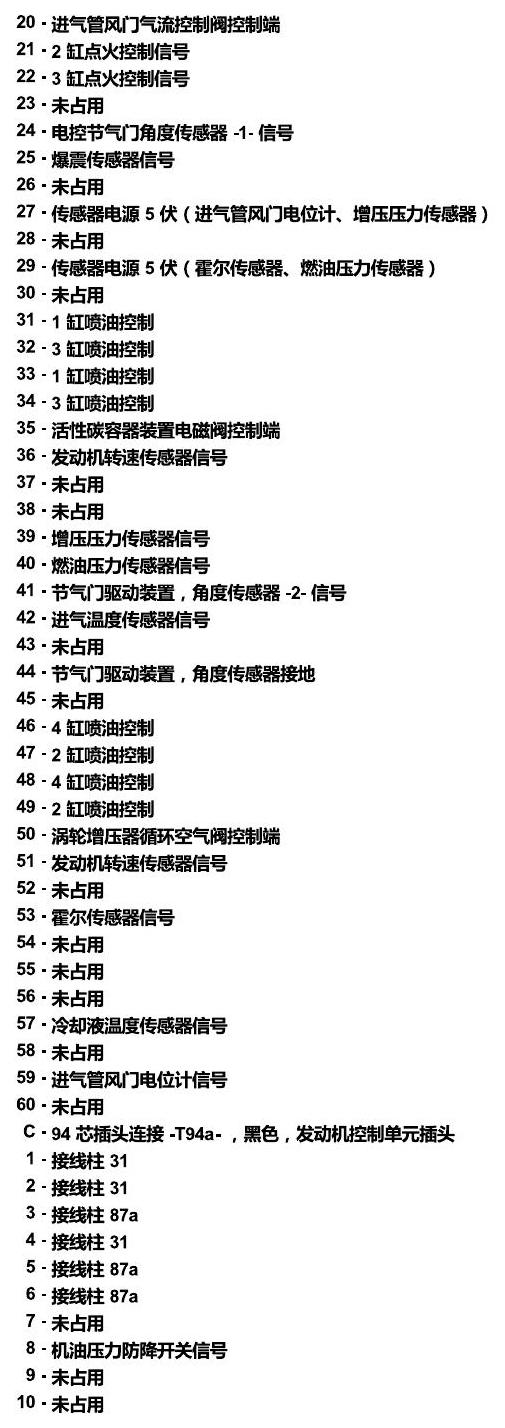

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第19页

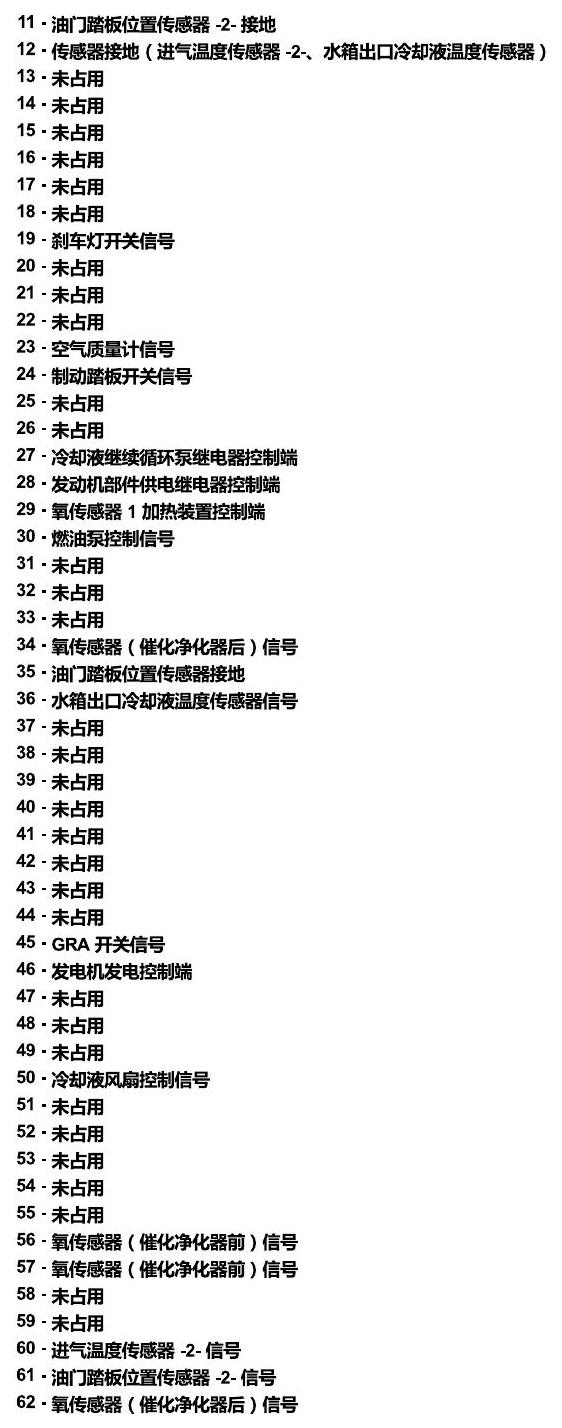

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第20页

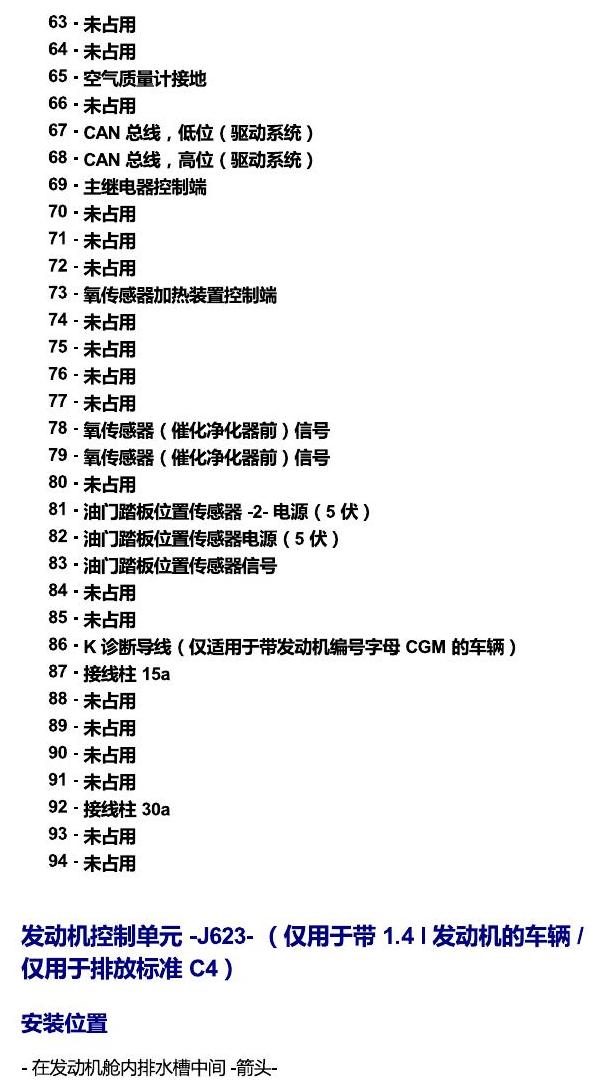

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第21页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第22页

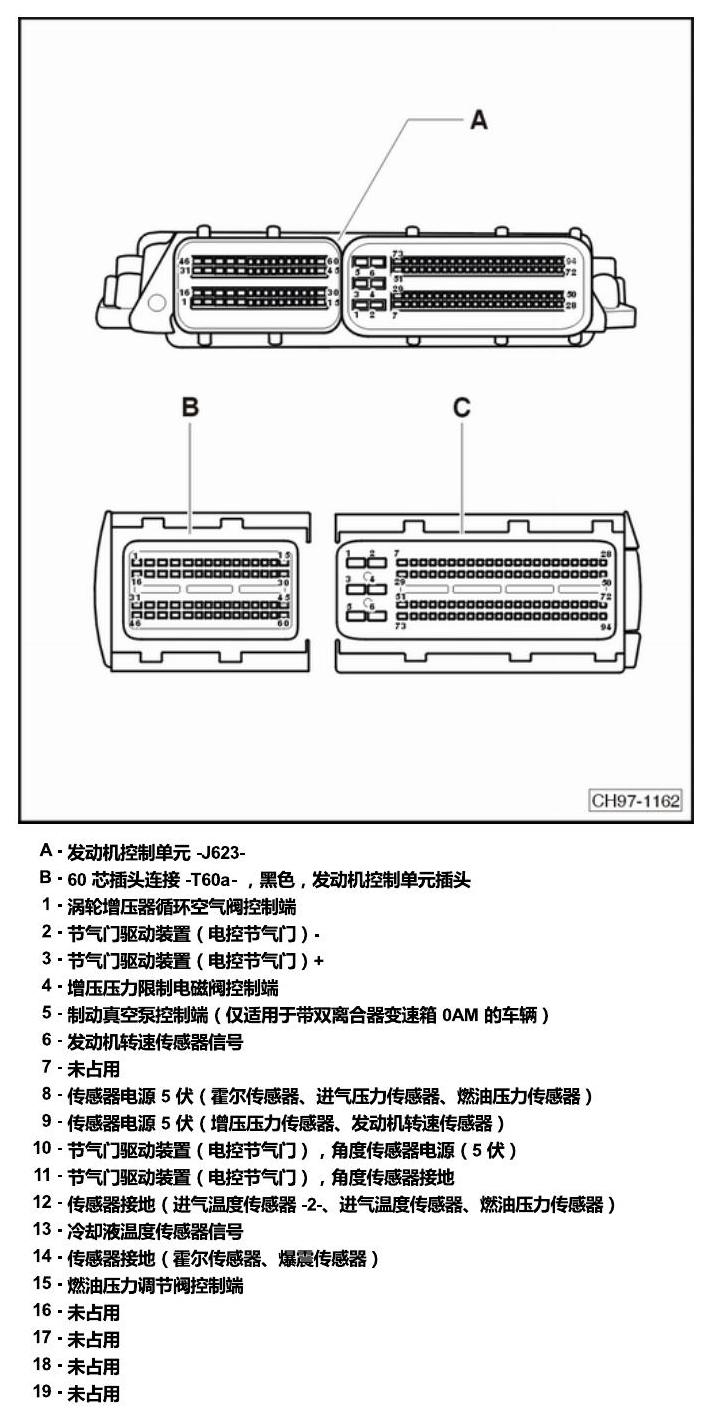

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第23页

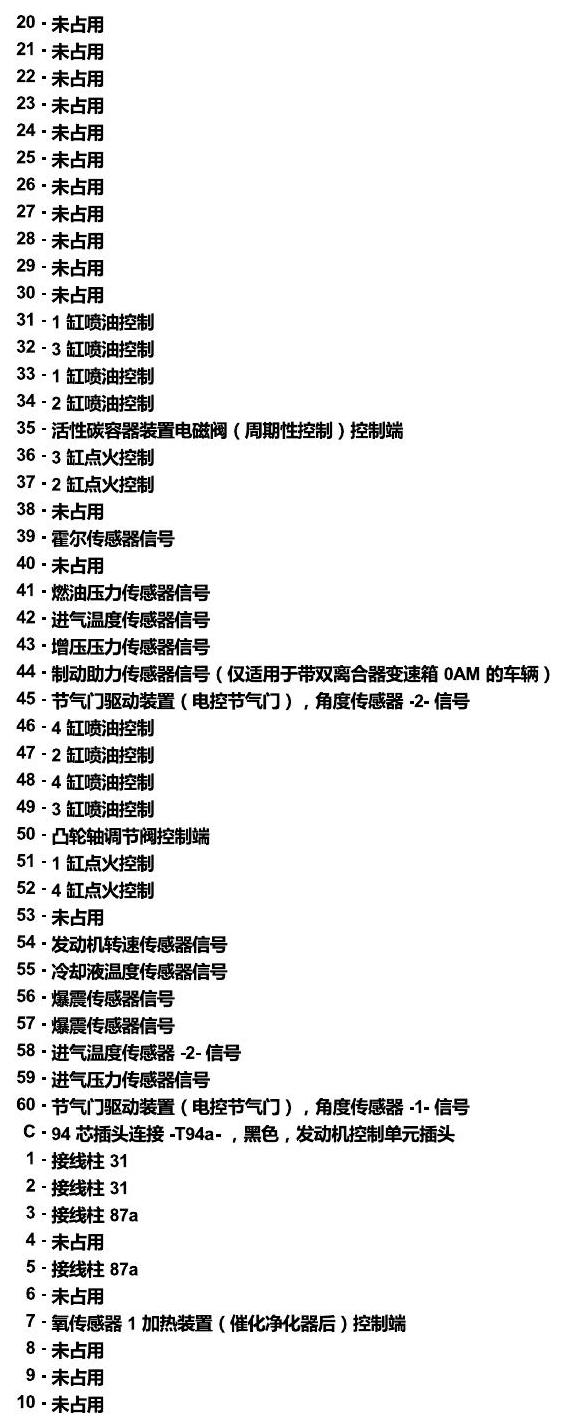

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第24页

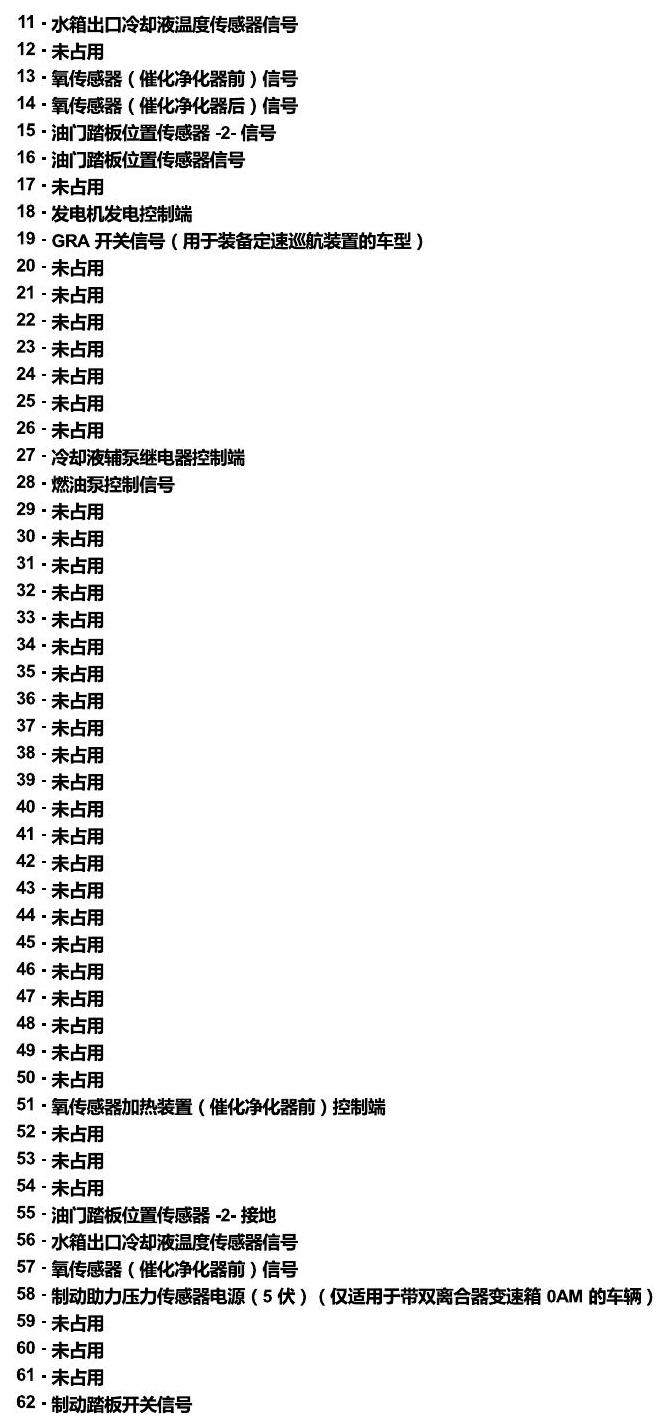

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第25页

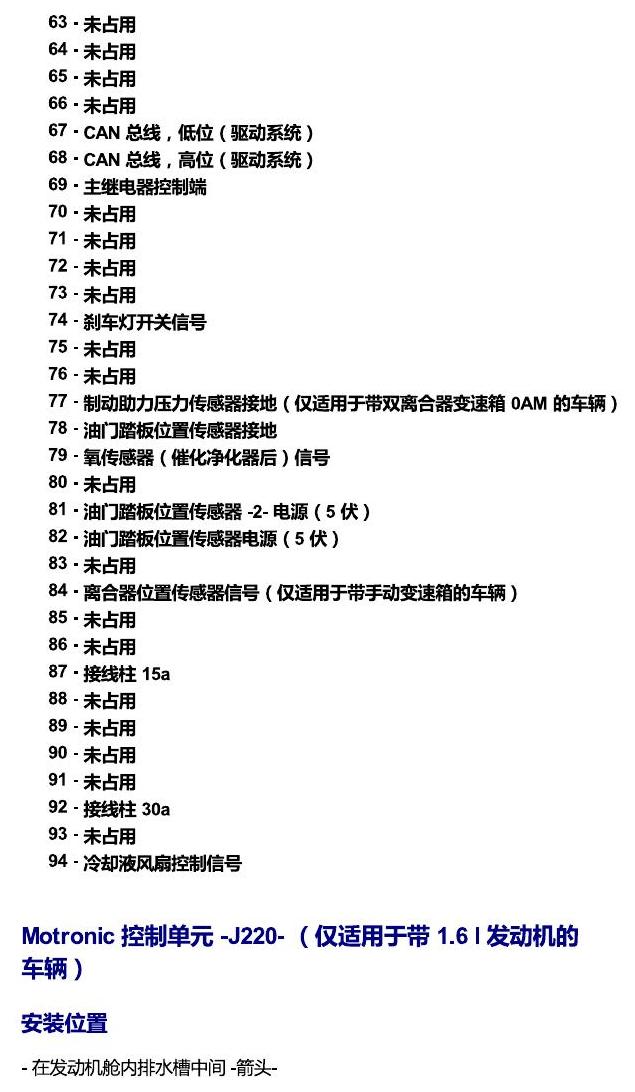

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第26页

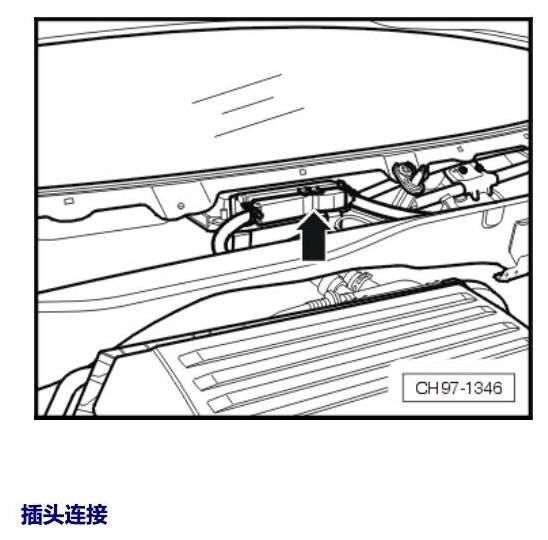

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第27页

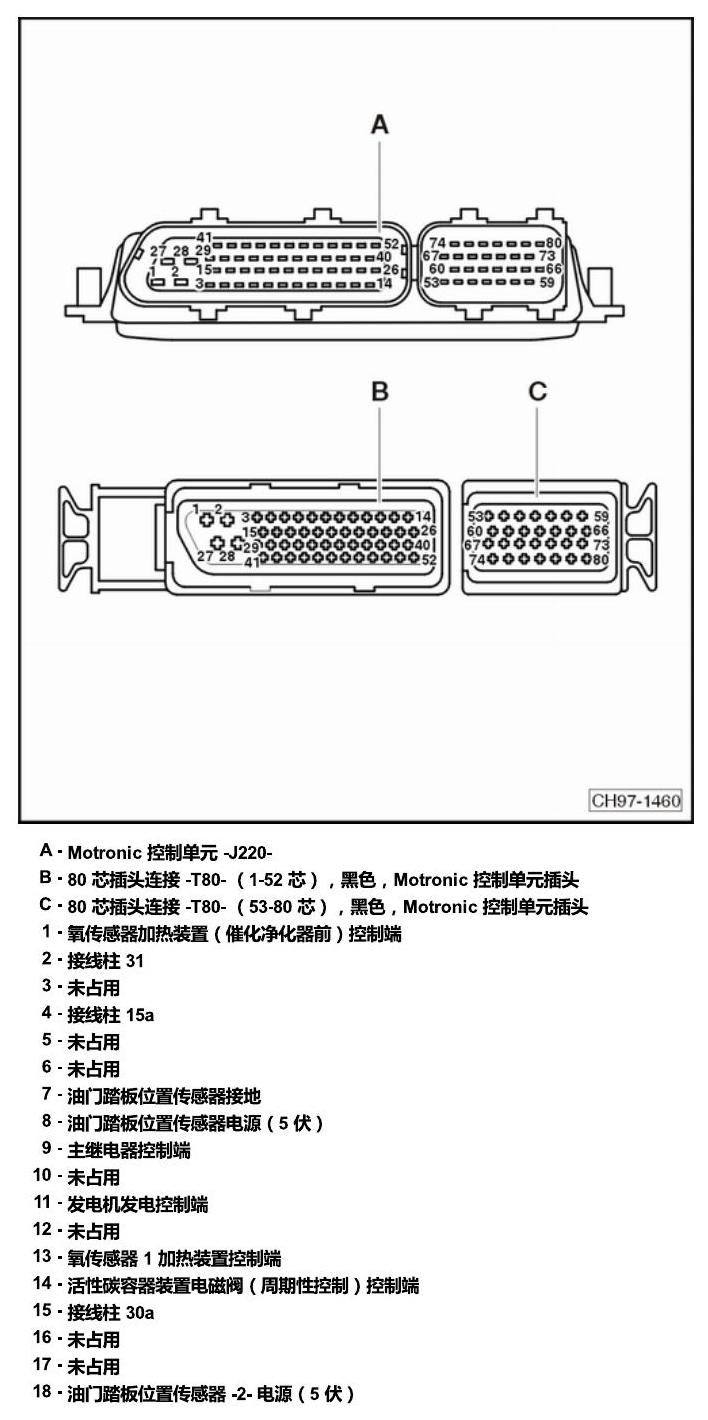

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第28页

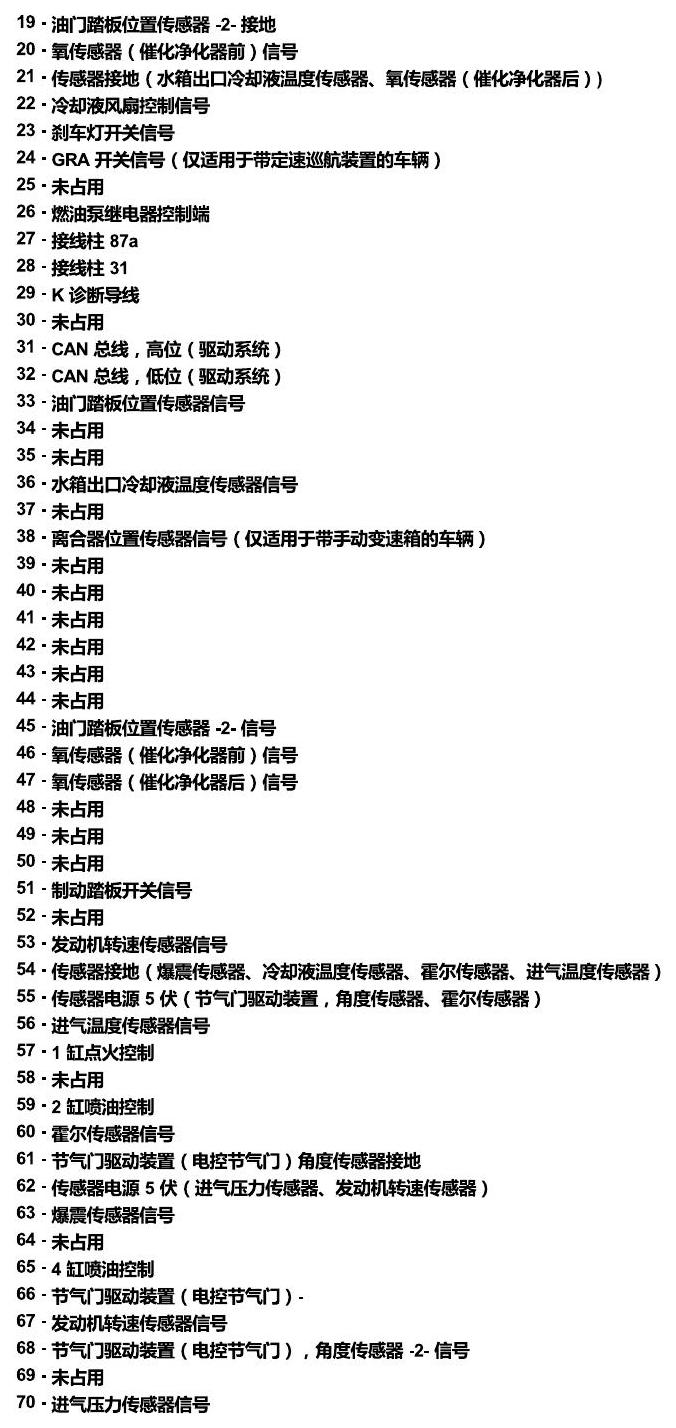

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第29页

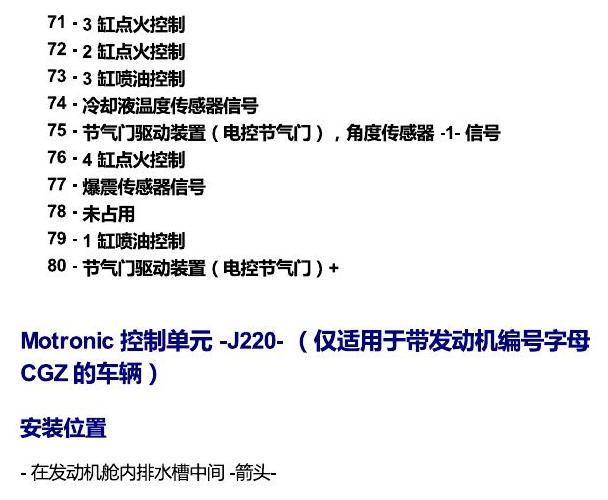

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第30页

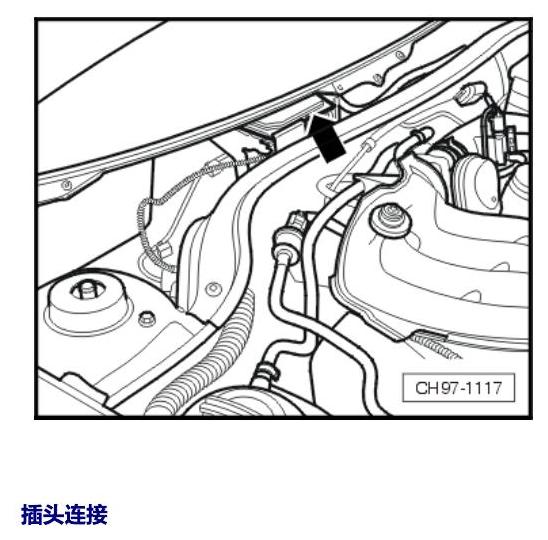

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第31页

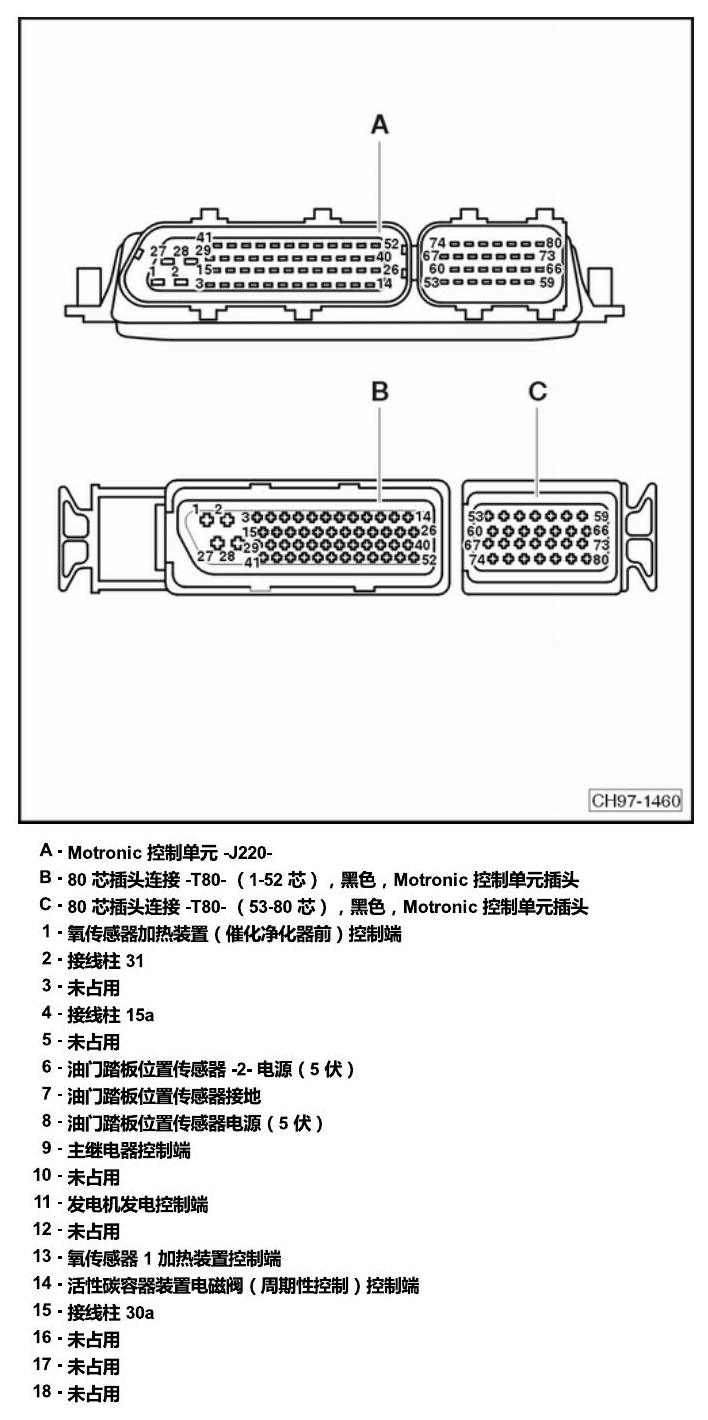

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第32页

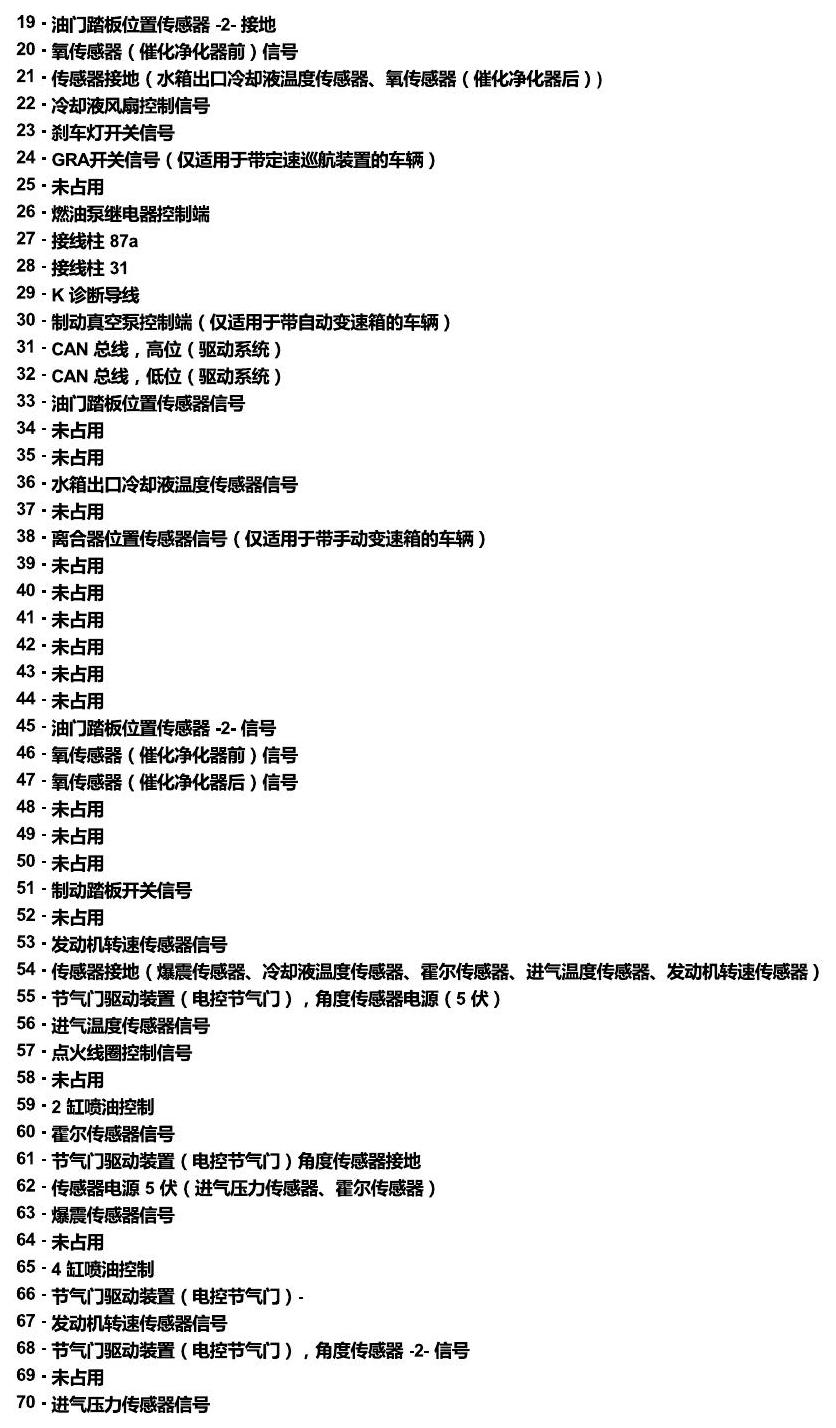

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第33页

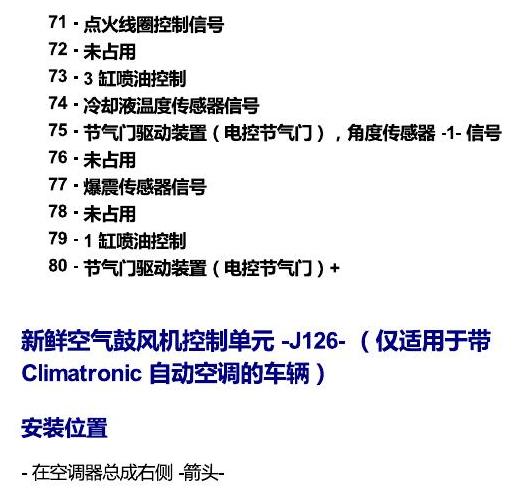

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第34页

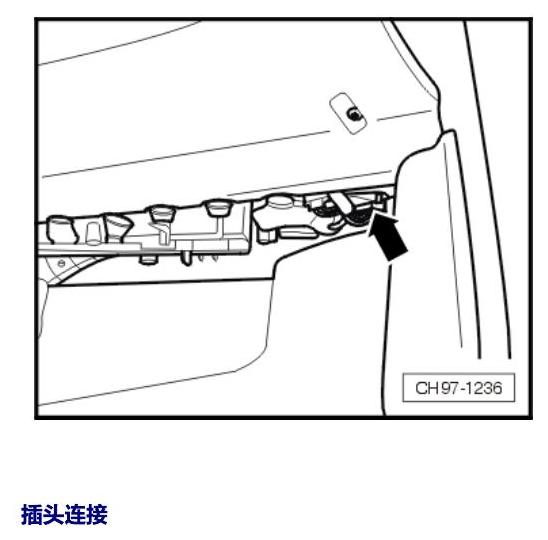

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第35页

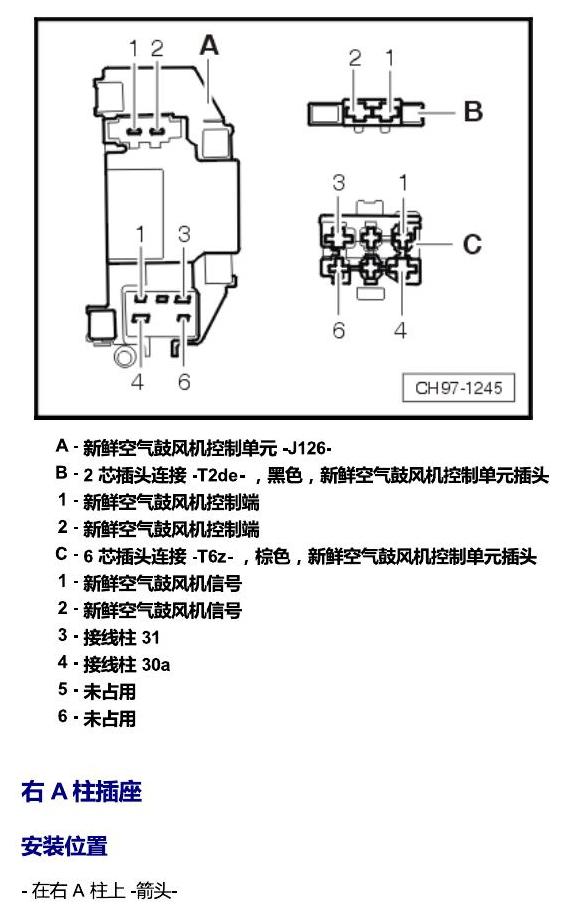

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第36页

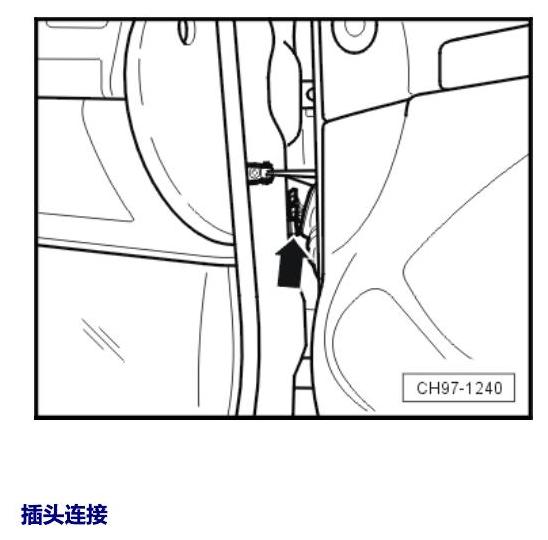

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第37页

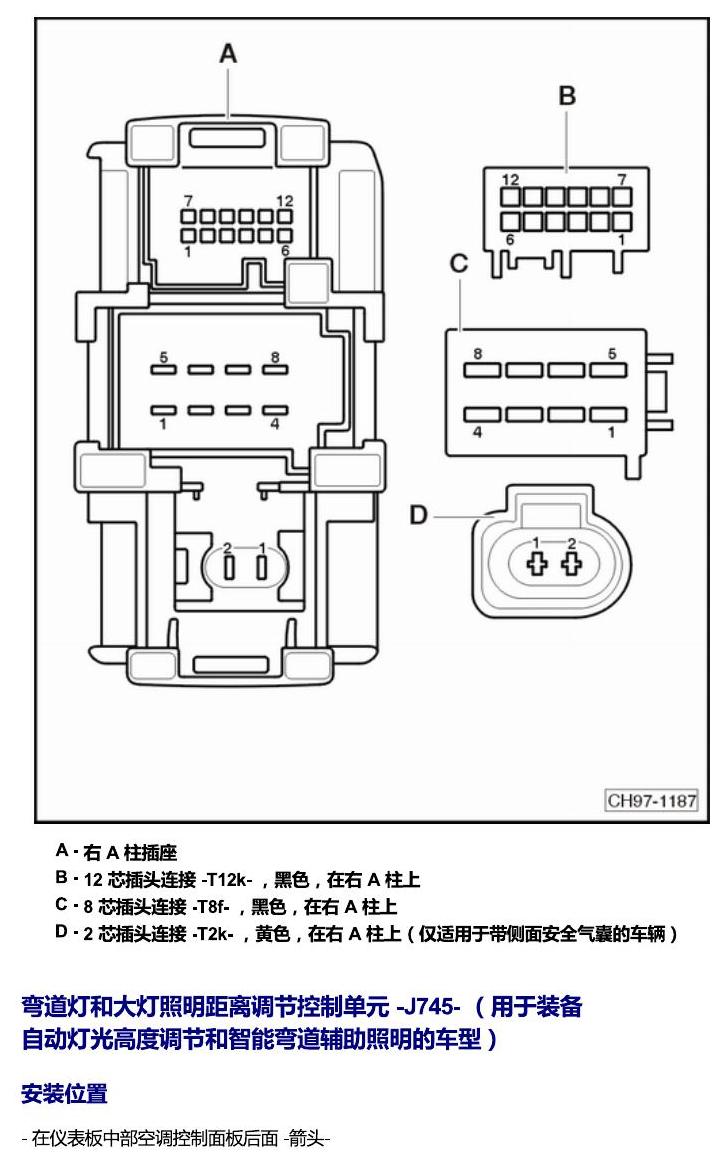

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第38页

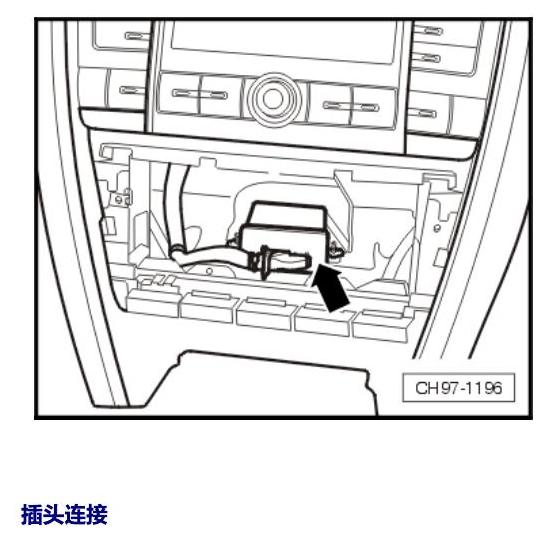

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第39页

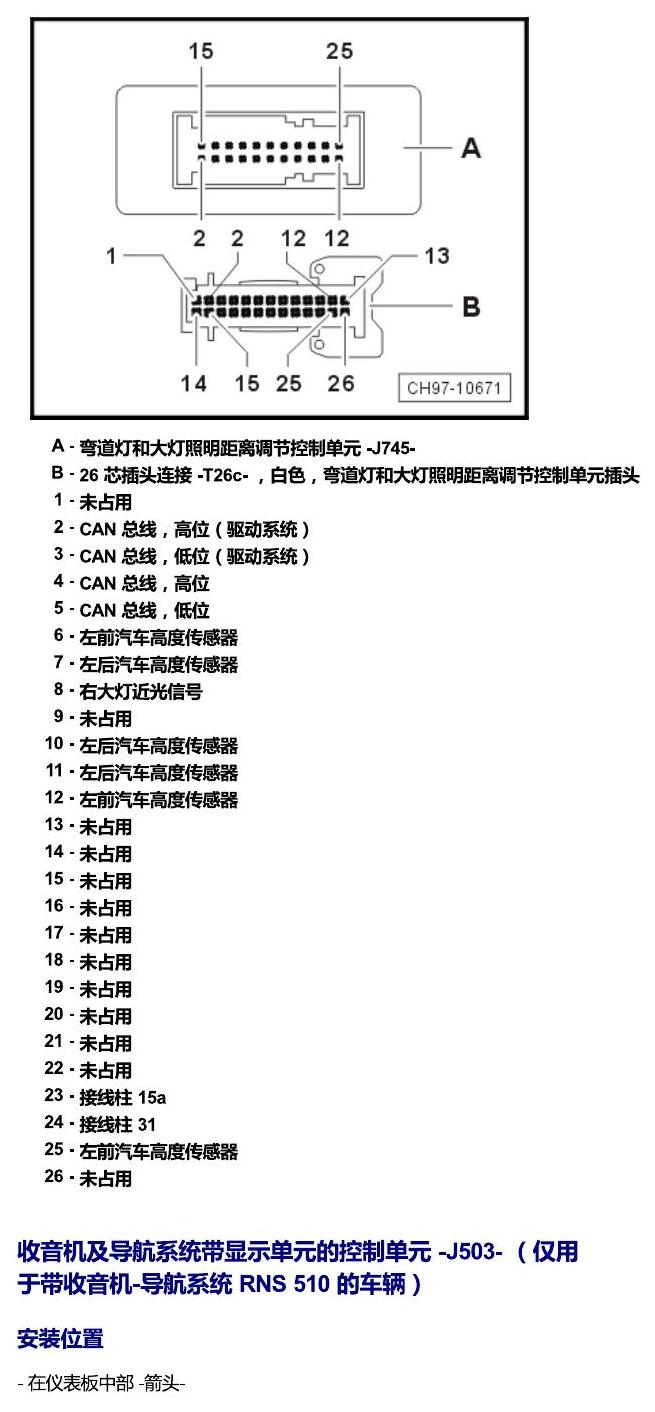

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第40页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第41页

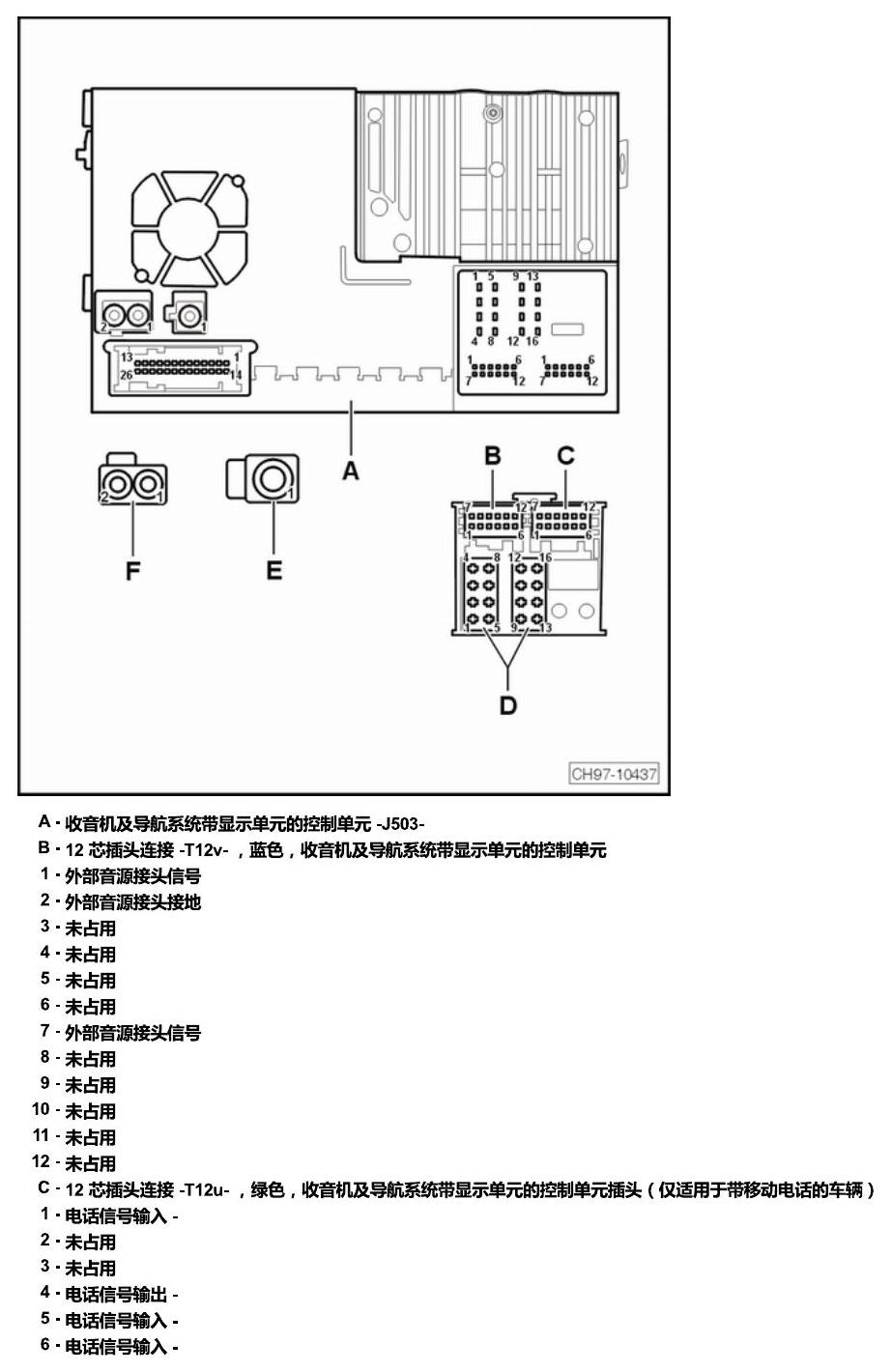

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第42页

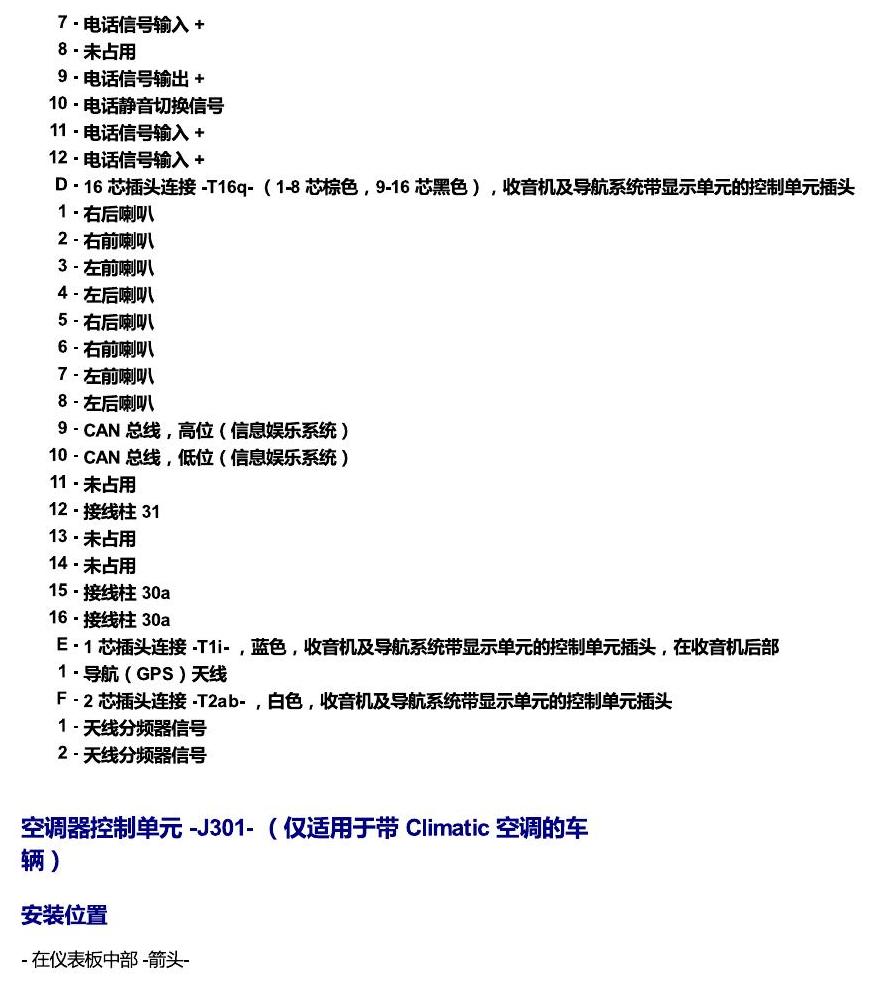

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第43页

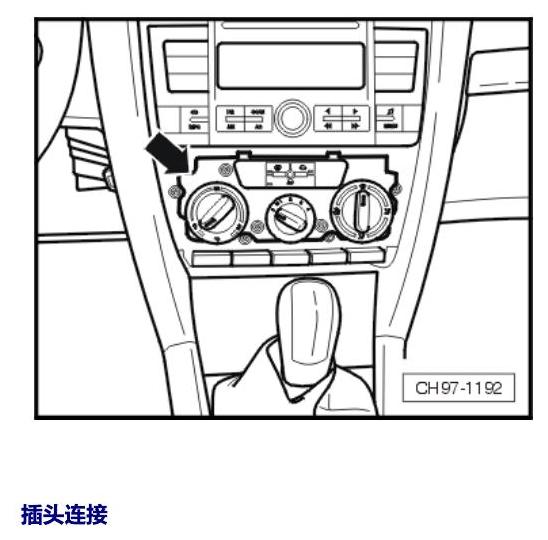

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第44页

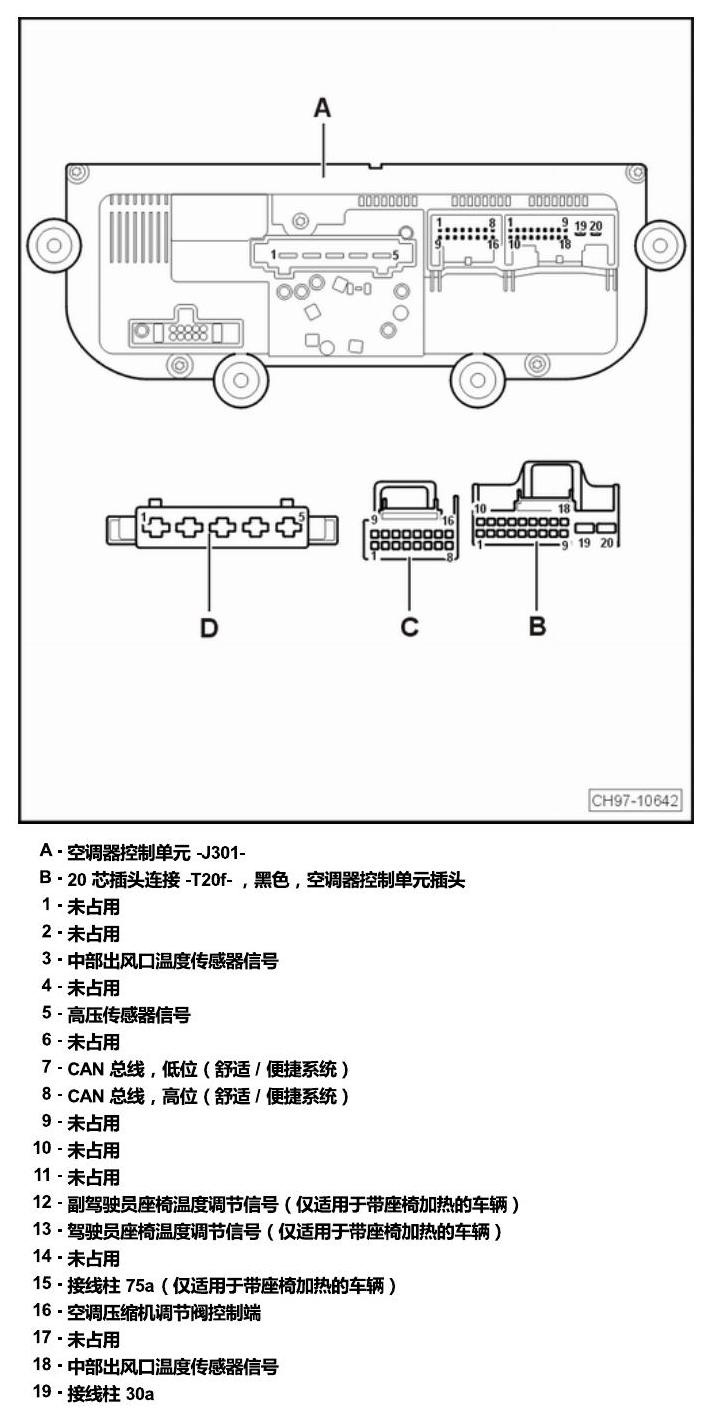

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第45页

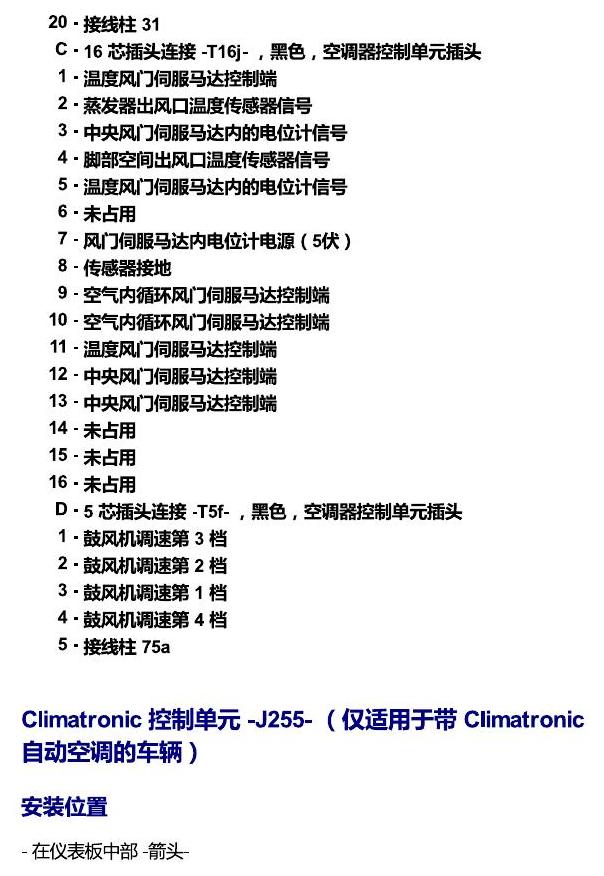

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第46页

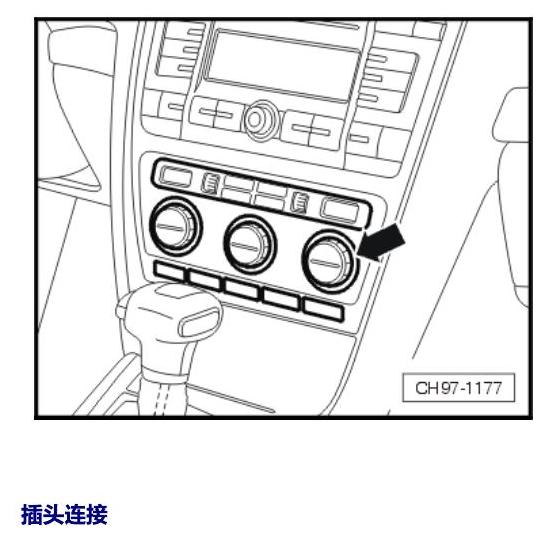

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第47页

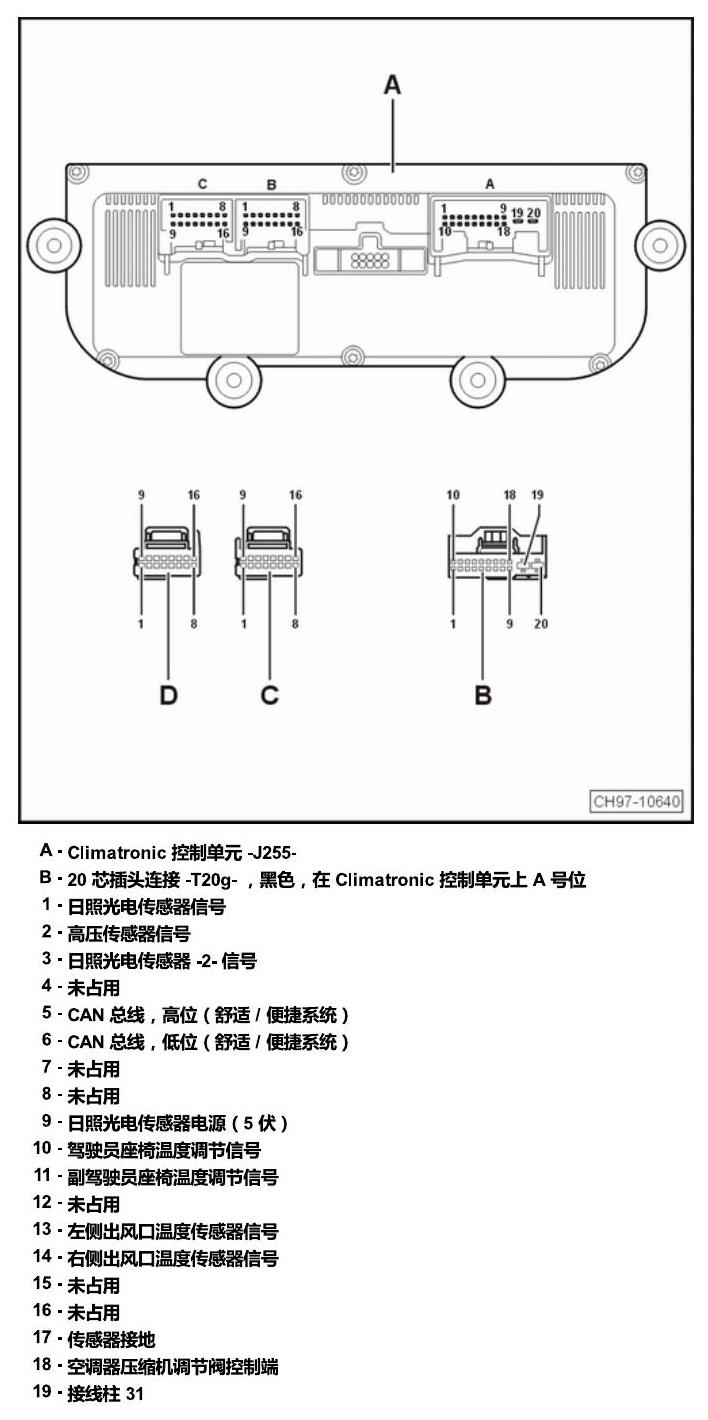

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第48页

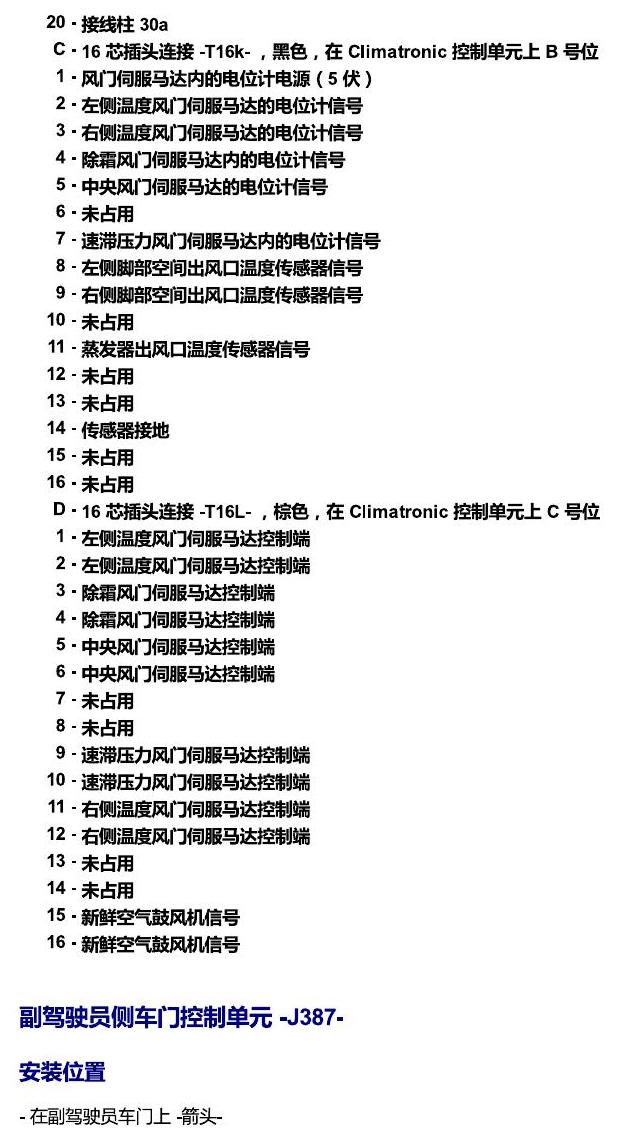

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第49页

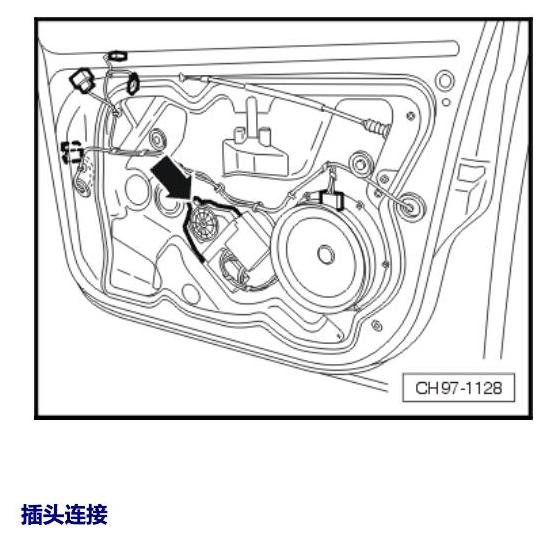

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第50页

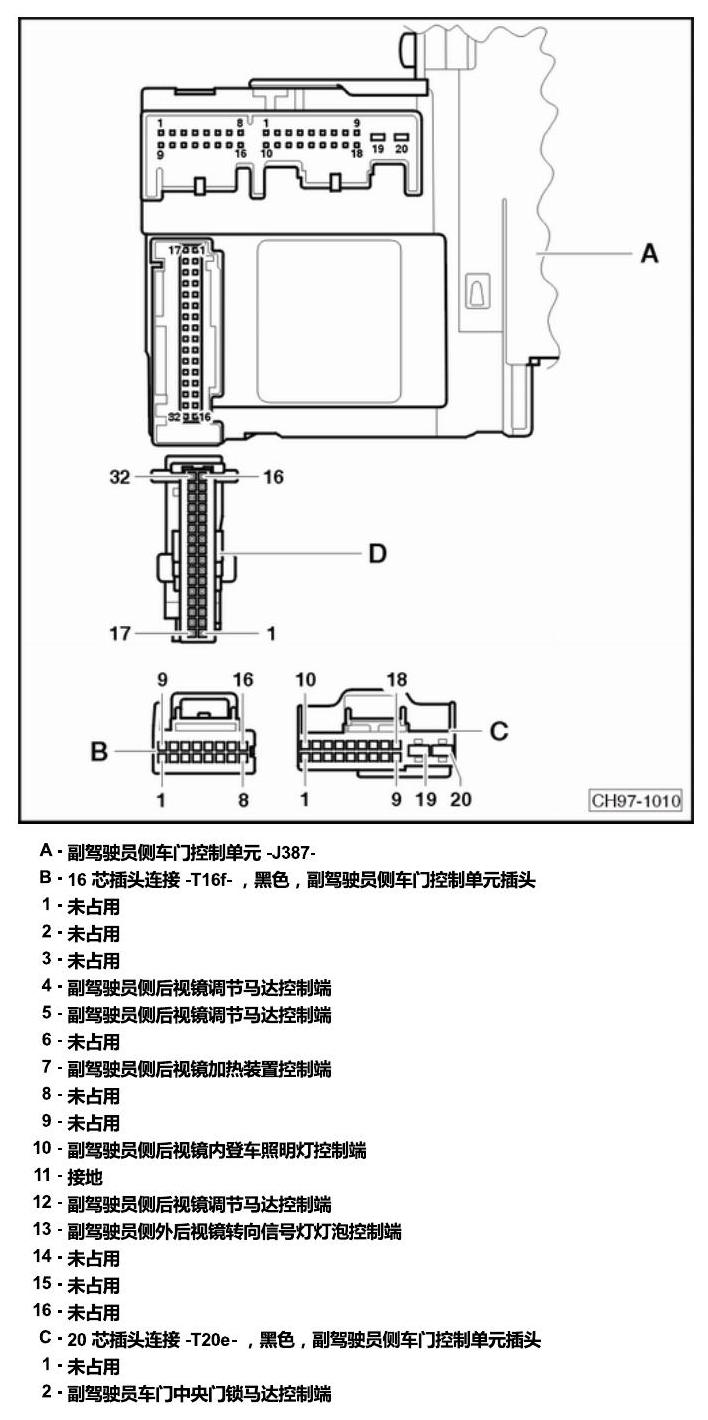

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第51页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第52页

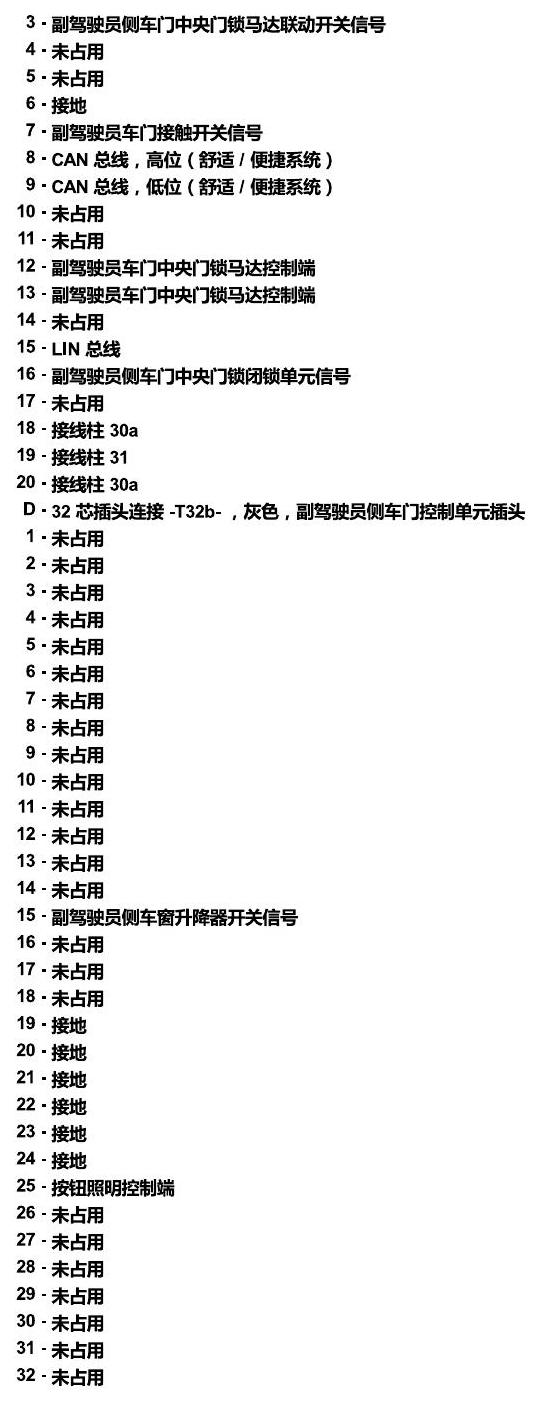

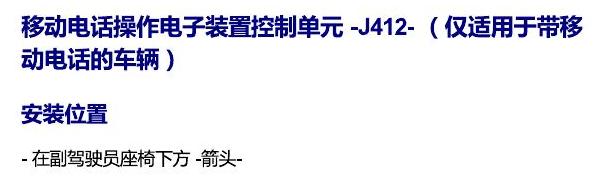

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第53页

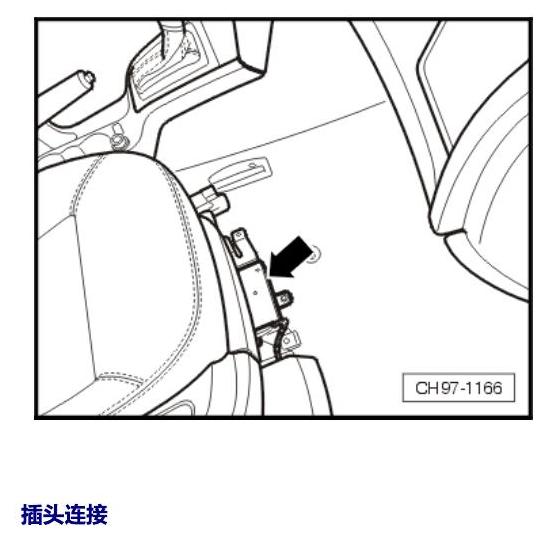

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第54页

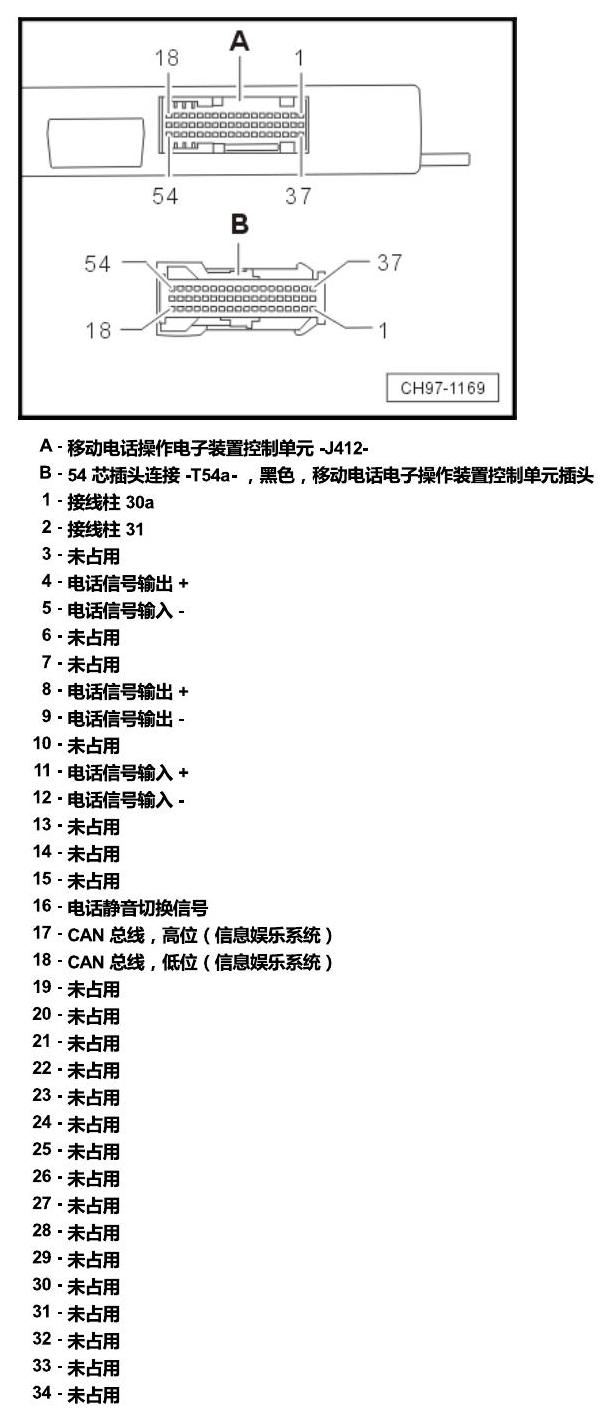

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第55页

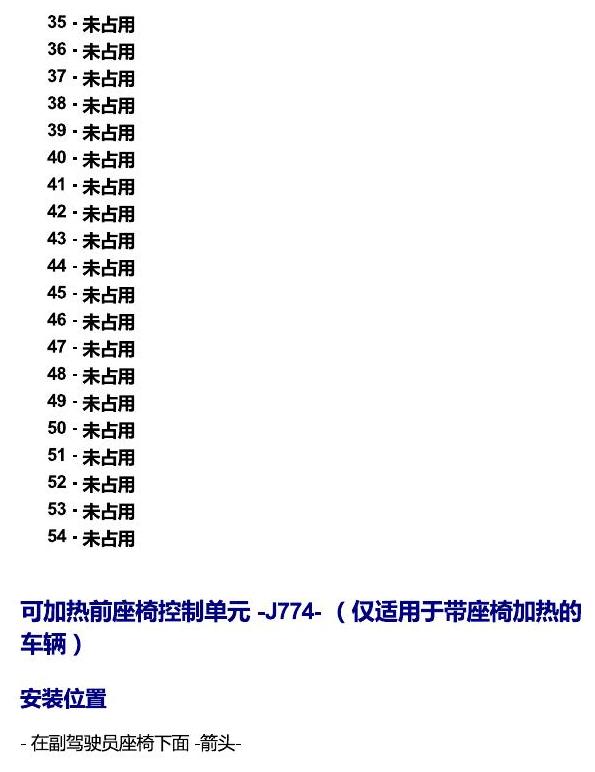

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第56页

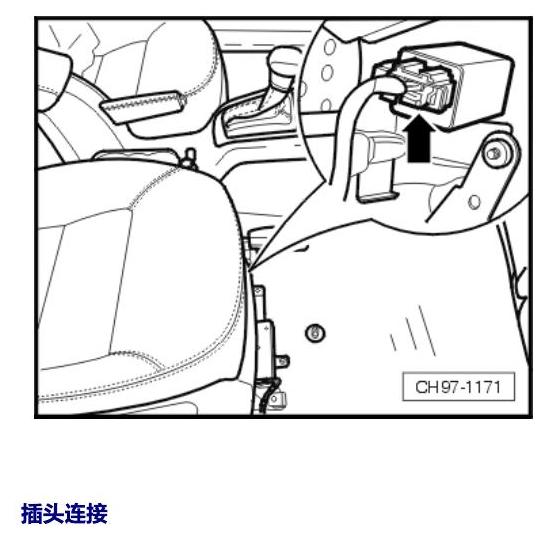

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第57页

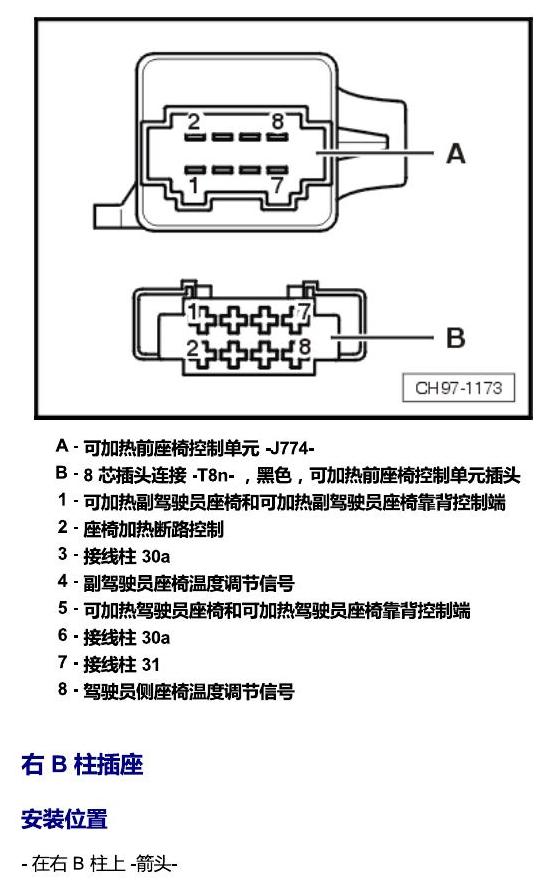

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第58页

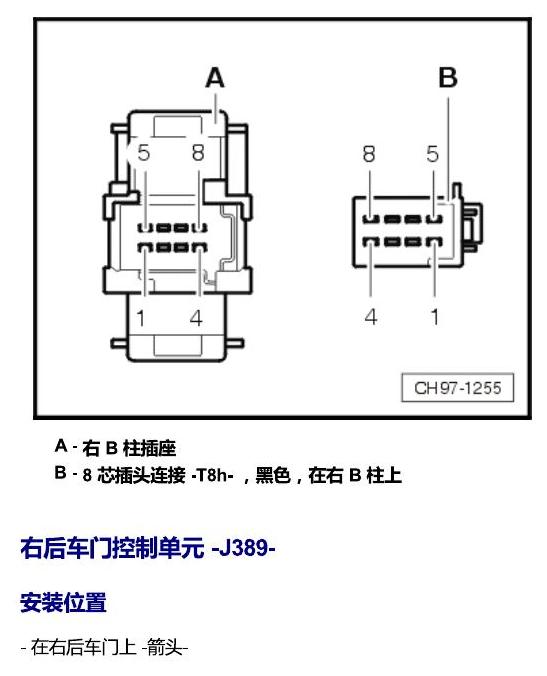

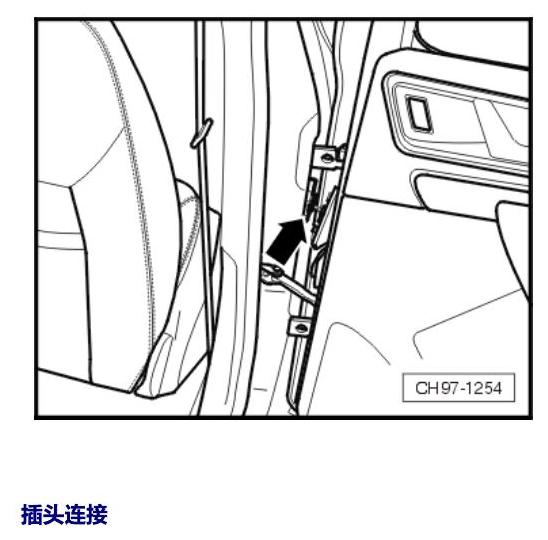

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第59页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第60页

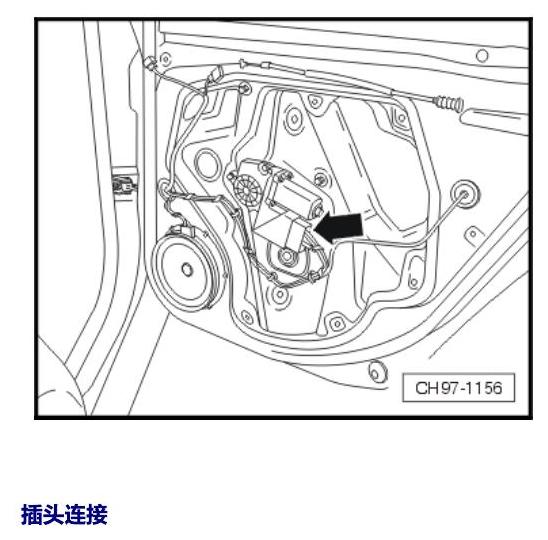

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第61页

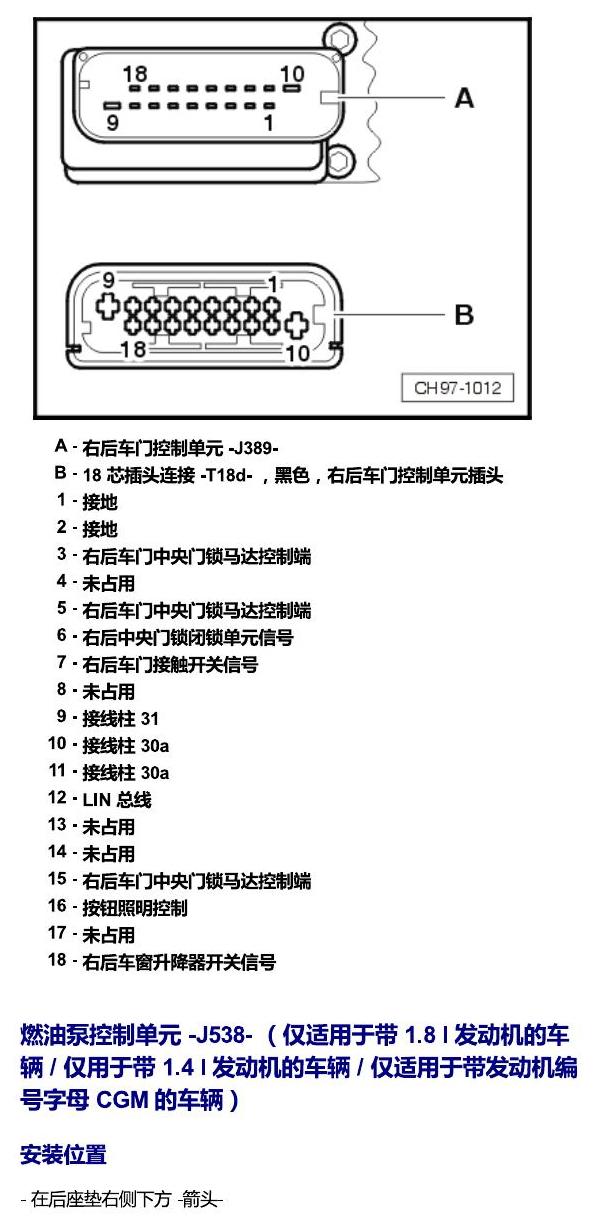

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第62页

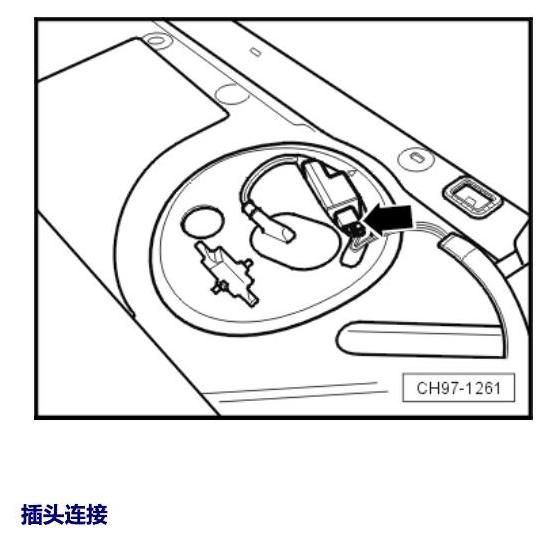

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第63页

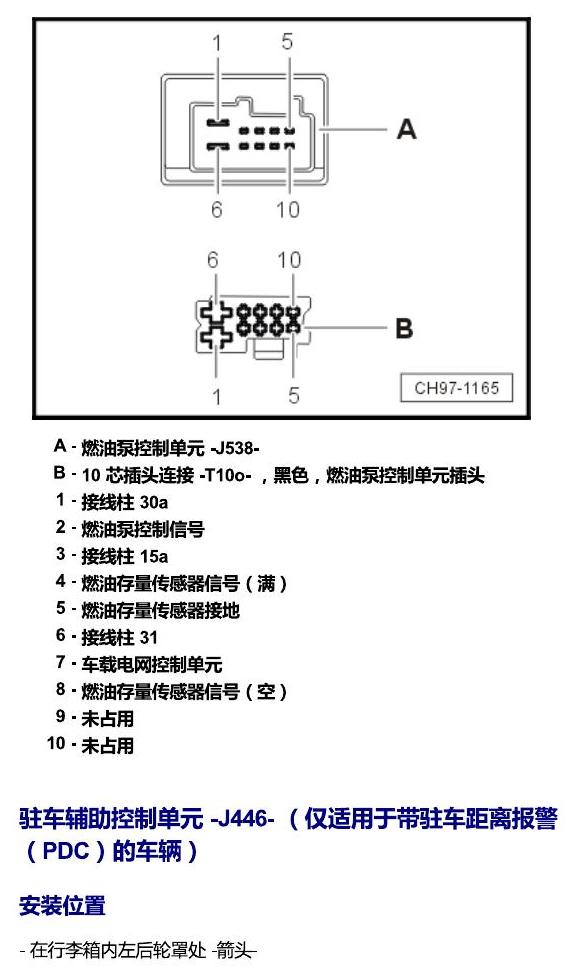

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第64页

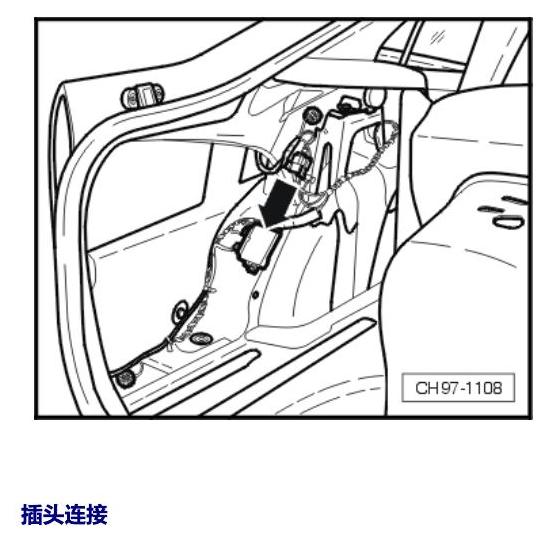

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第65页

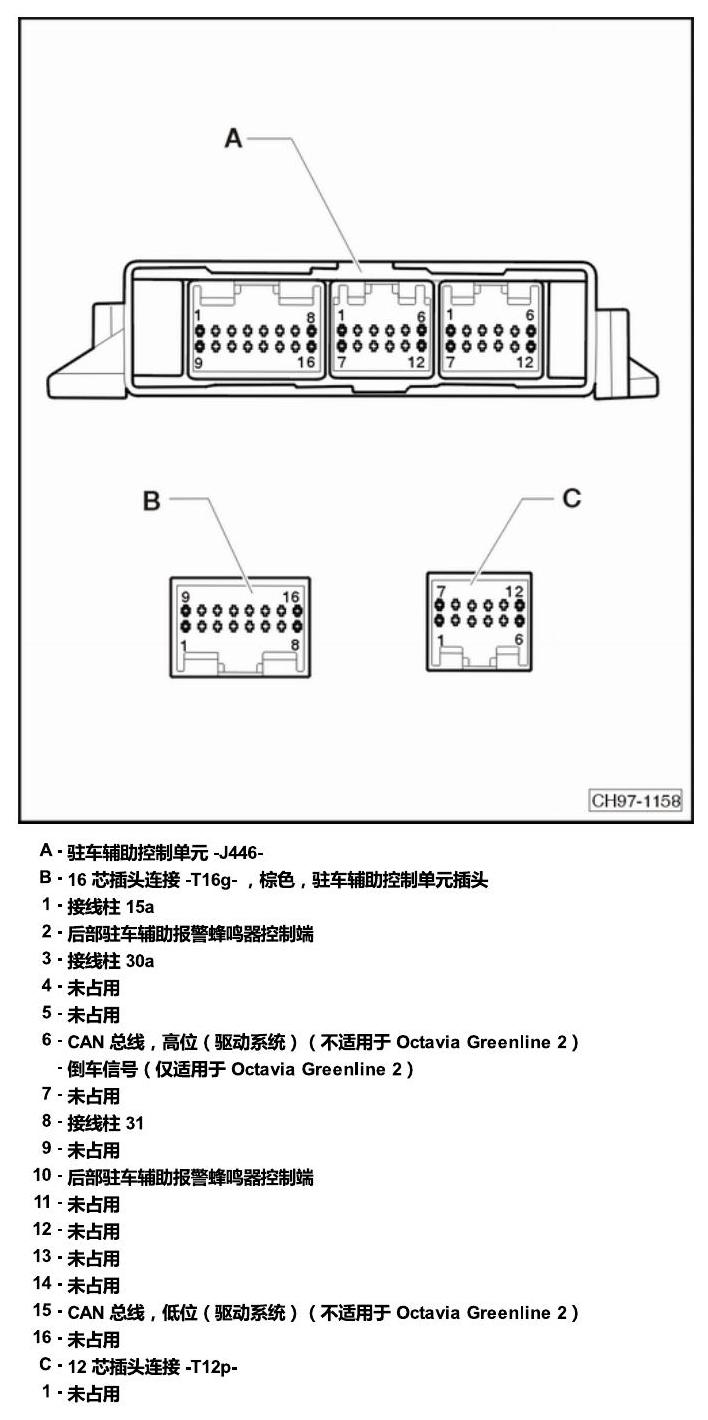

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第66页

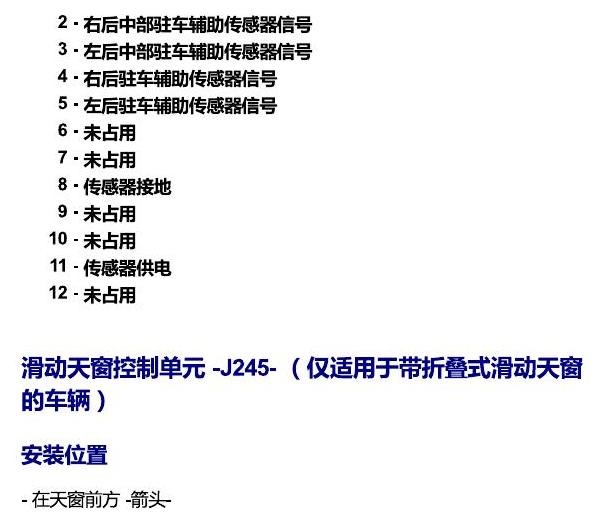

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第67页

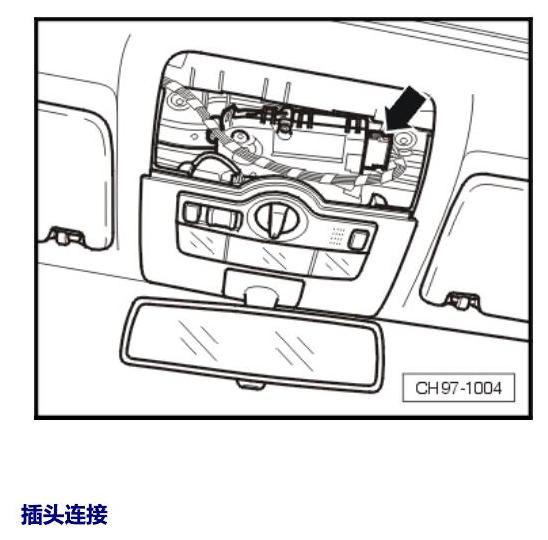

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第68页

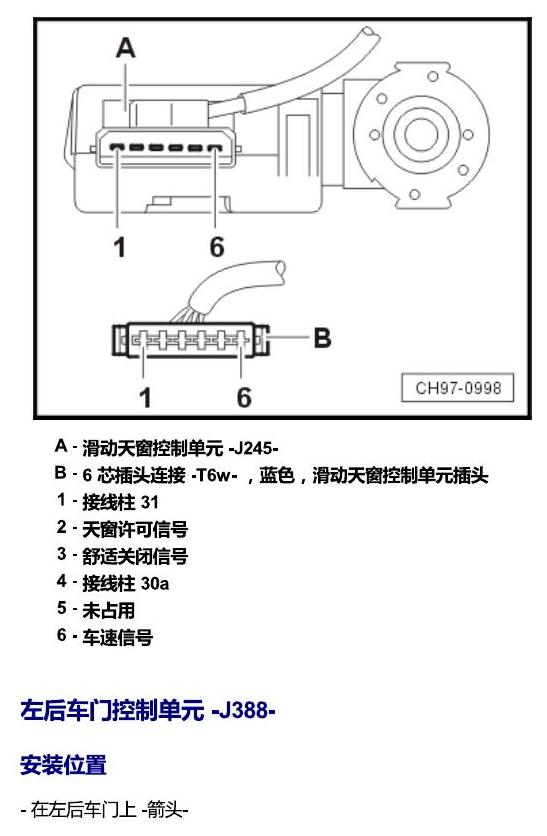

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第69页

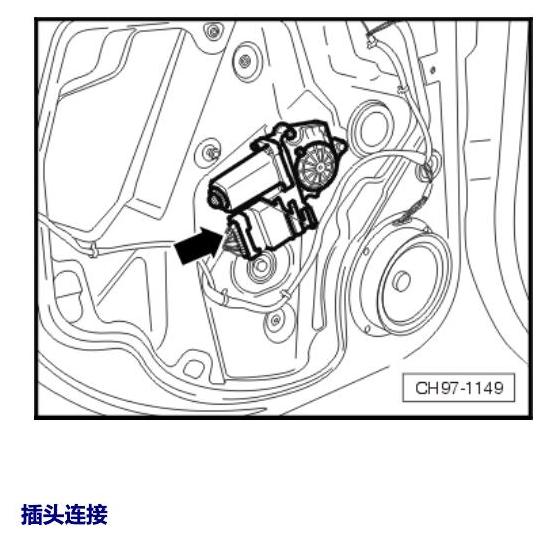

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第70页

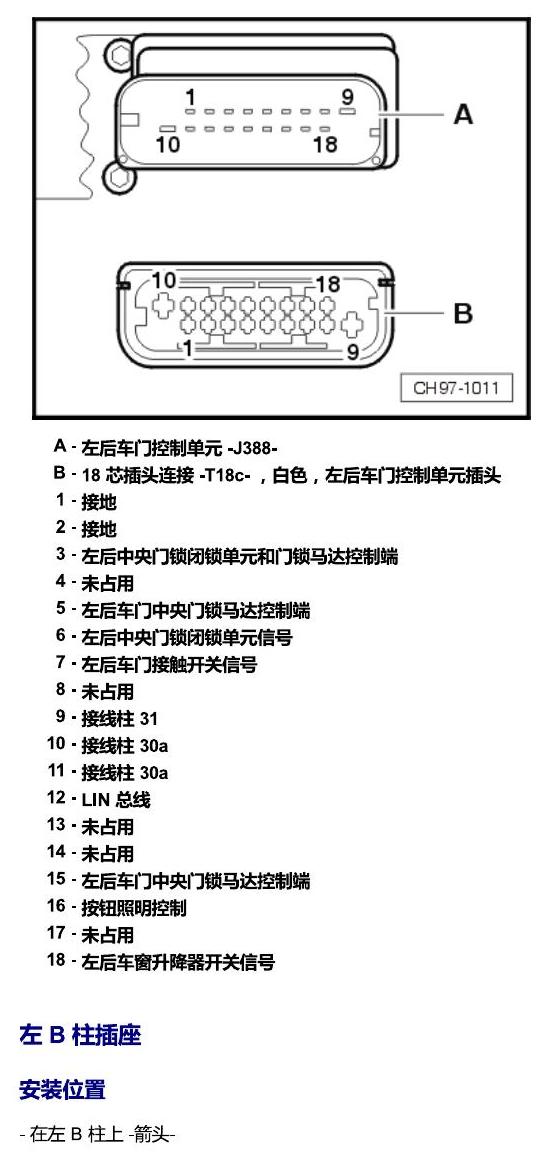

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第71页

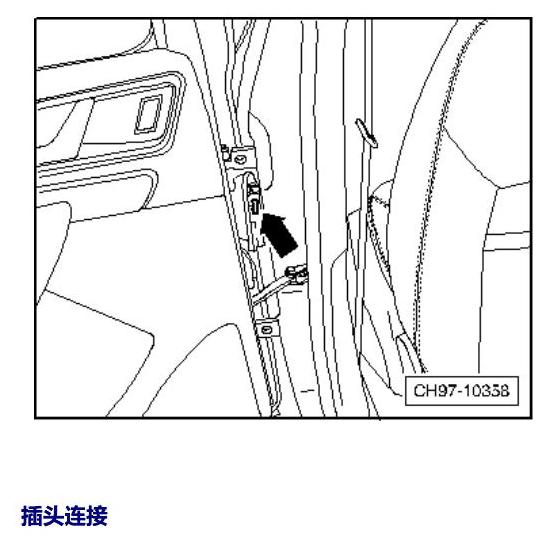

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第72页

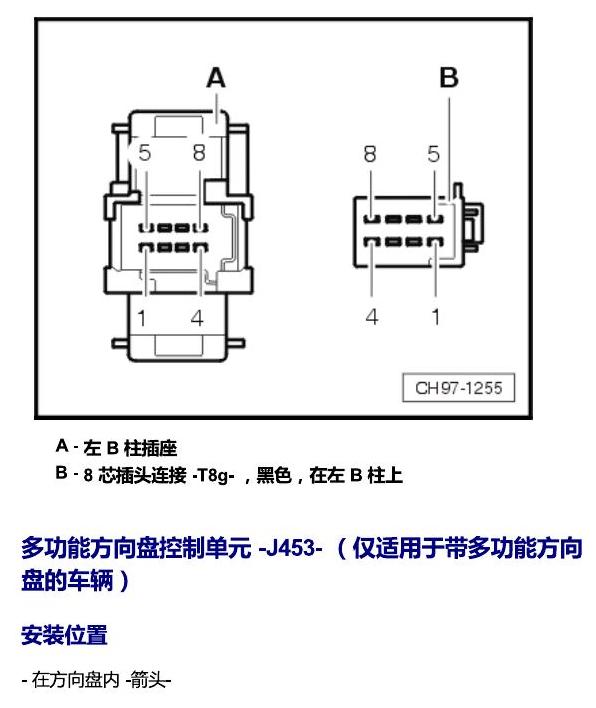

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第73页

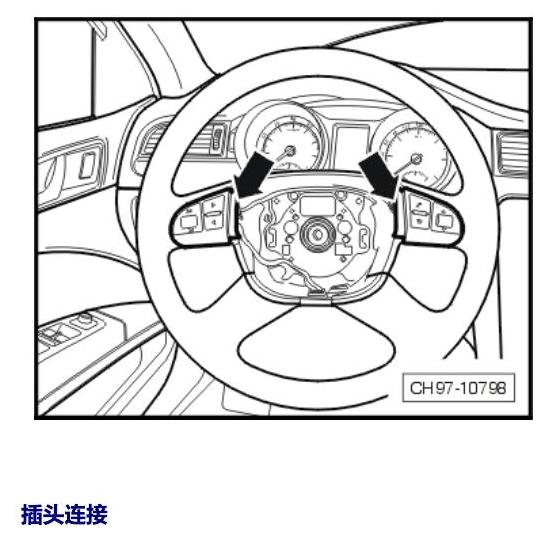

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第74页

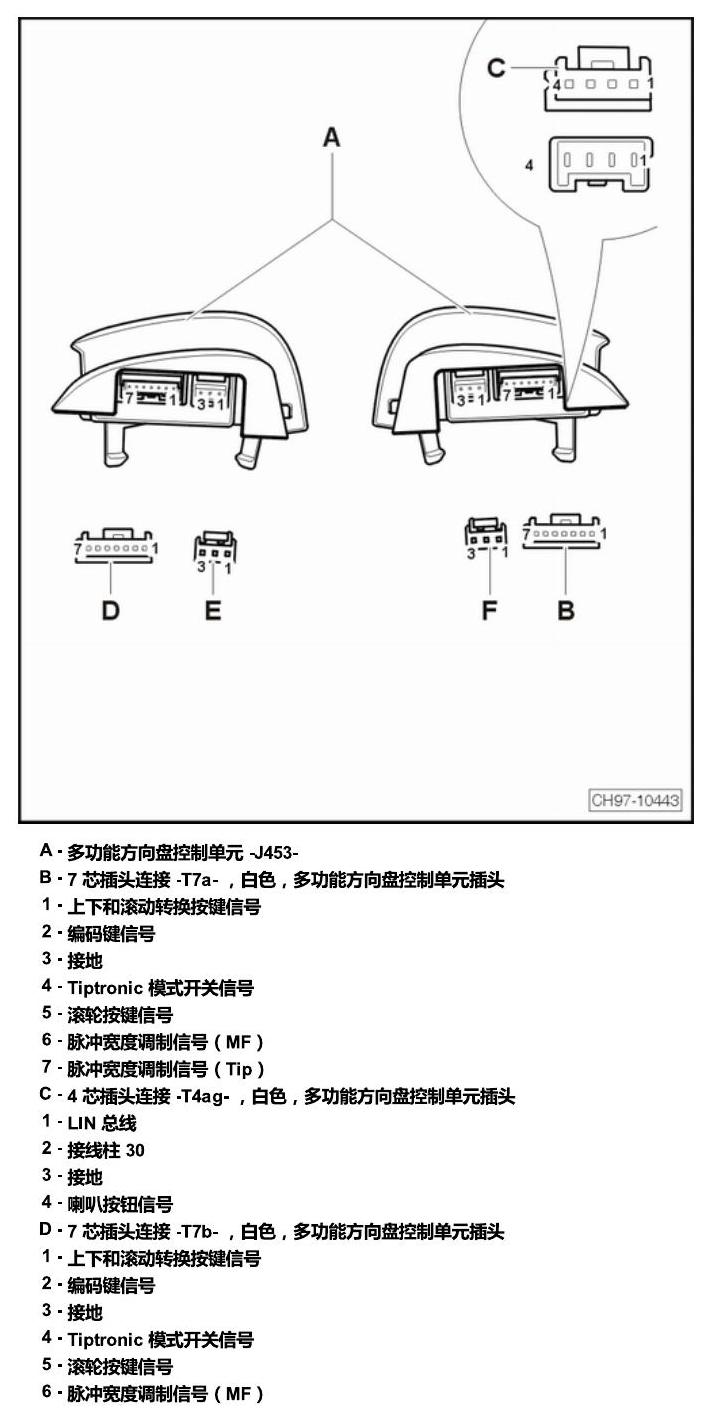

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第75页

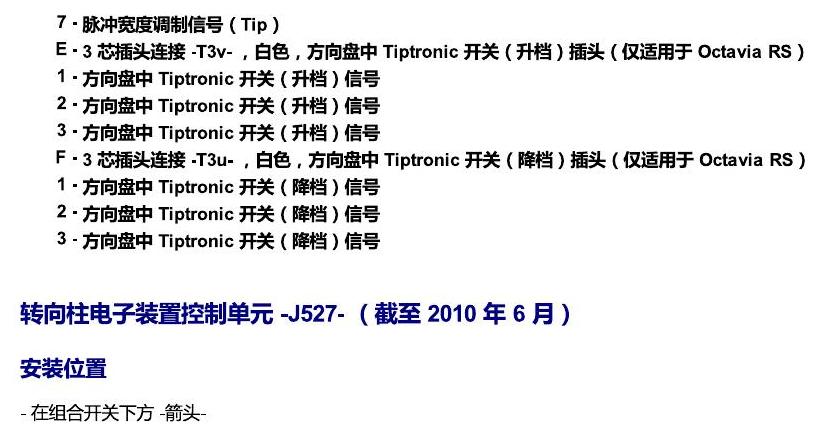

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第76页

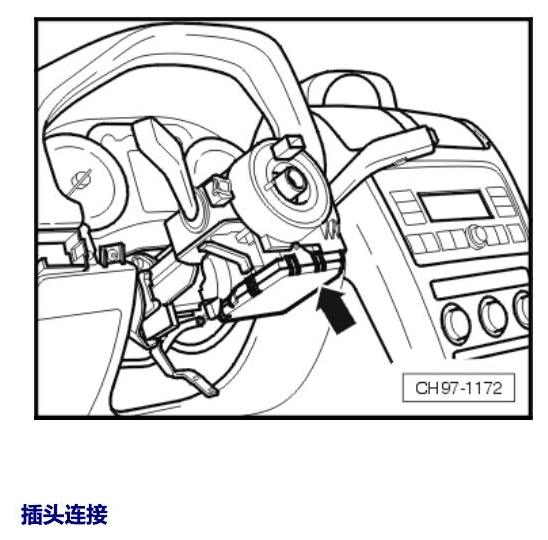

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第77页

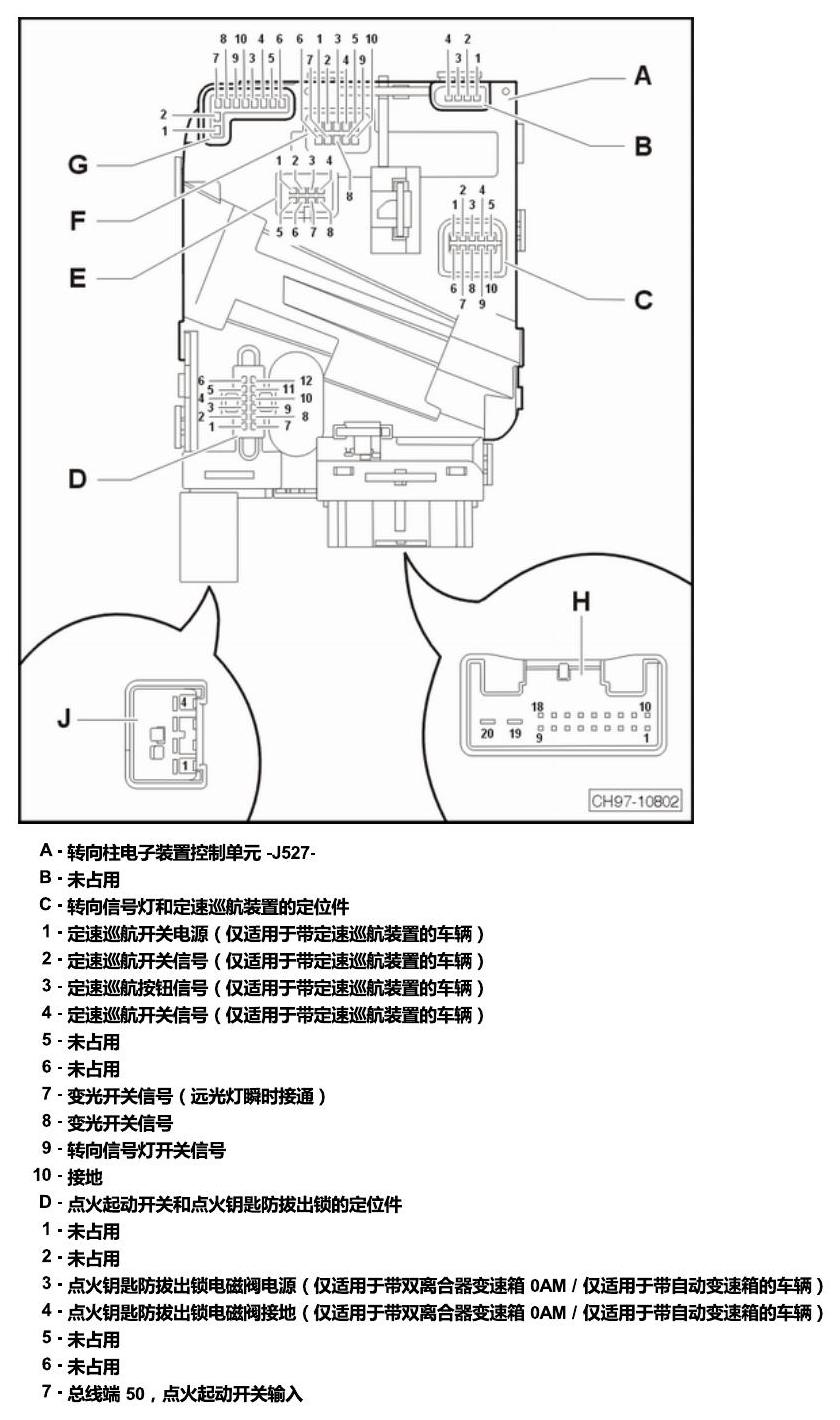

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第78页

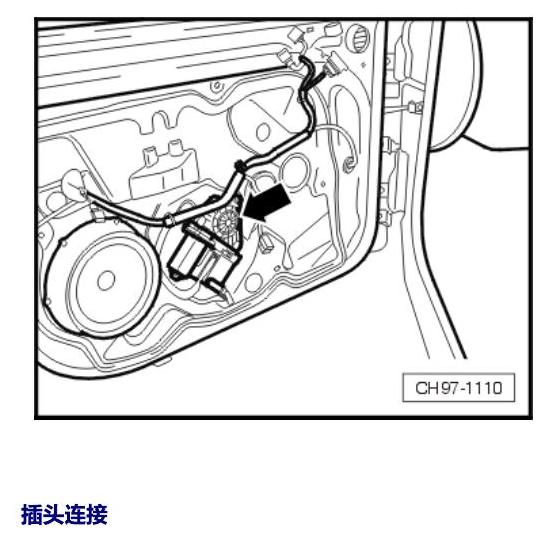

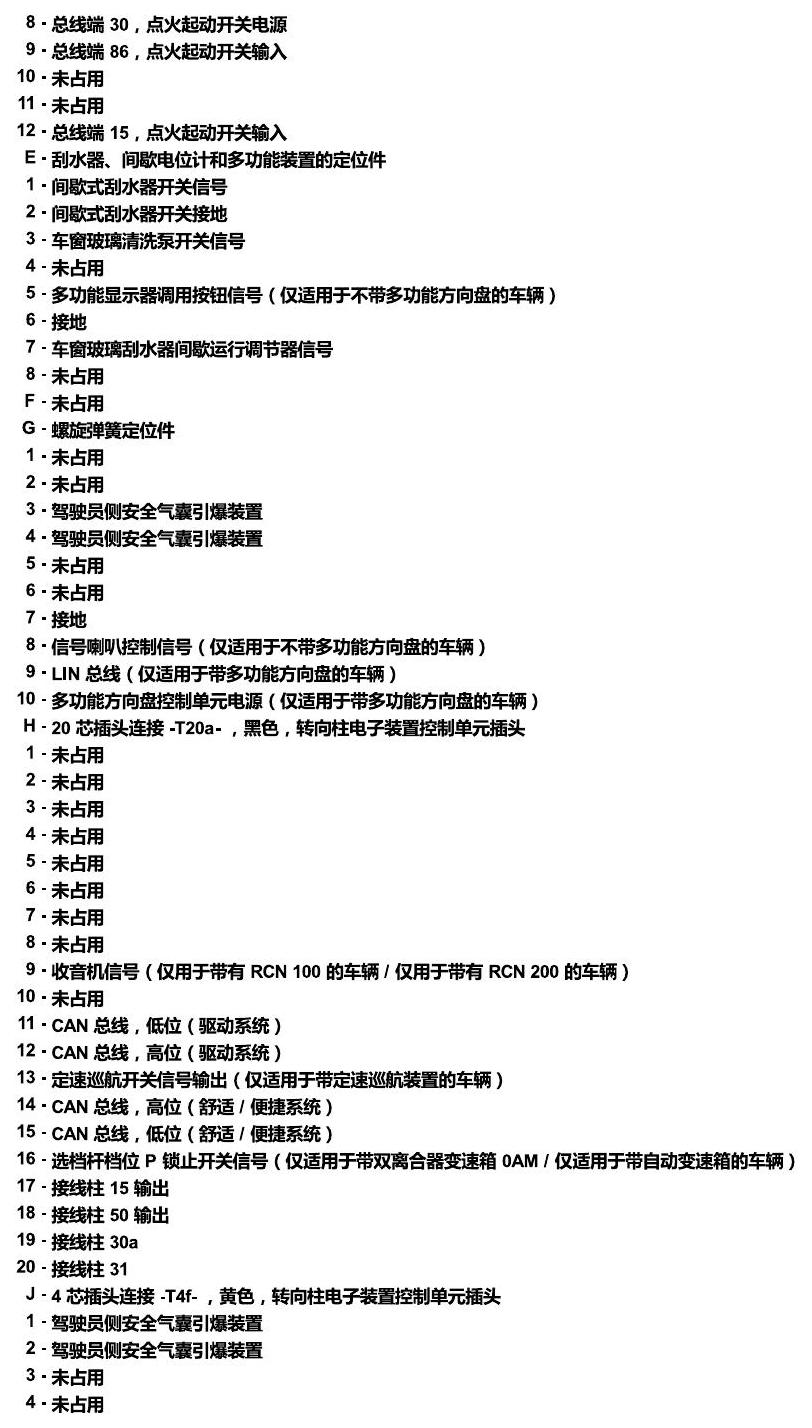

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第79页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第80页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第81页

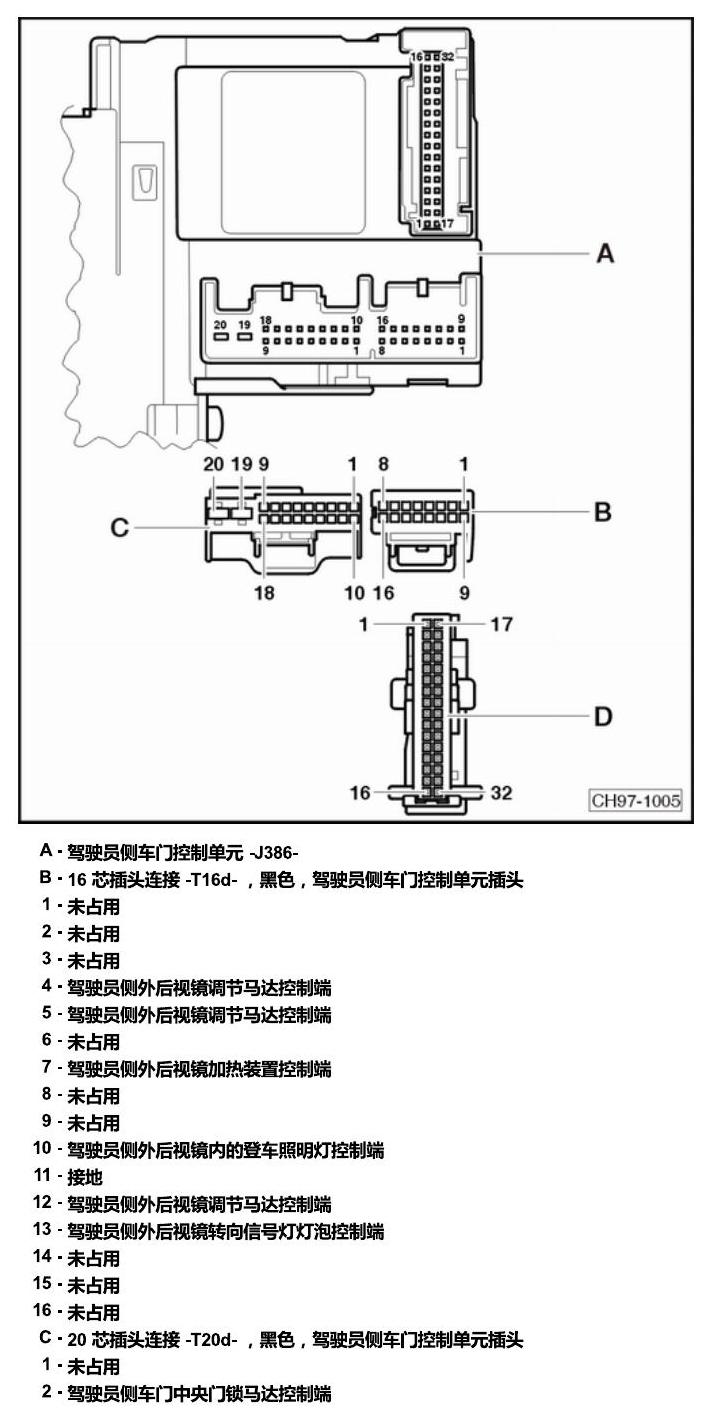

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第82页

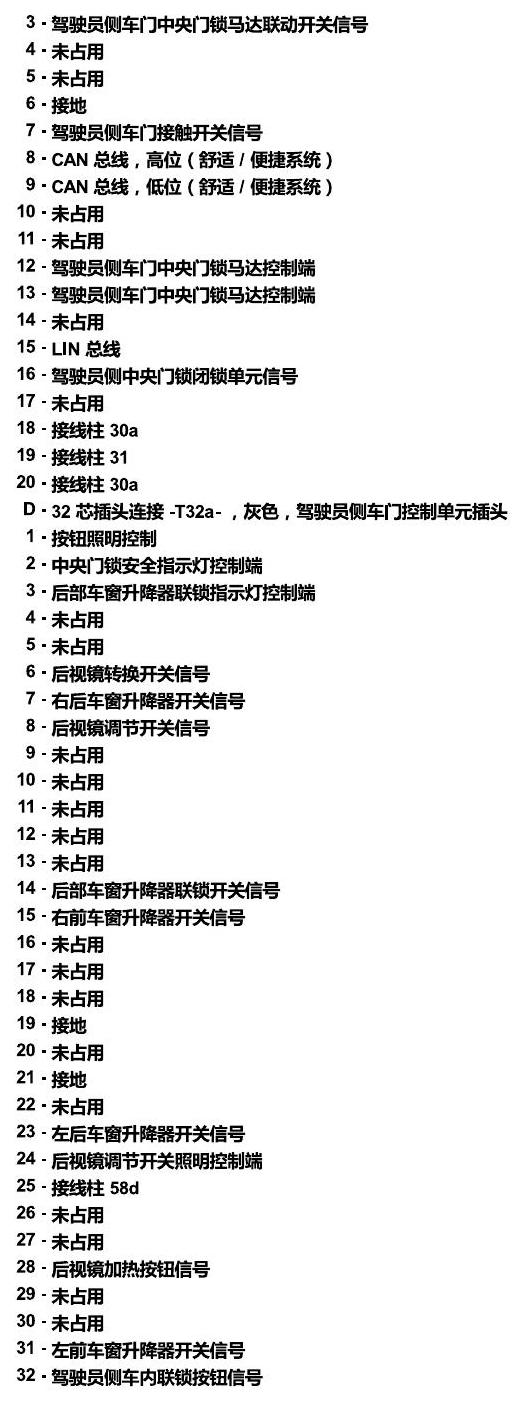

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第83页

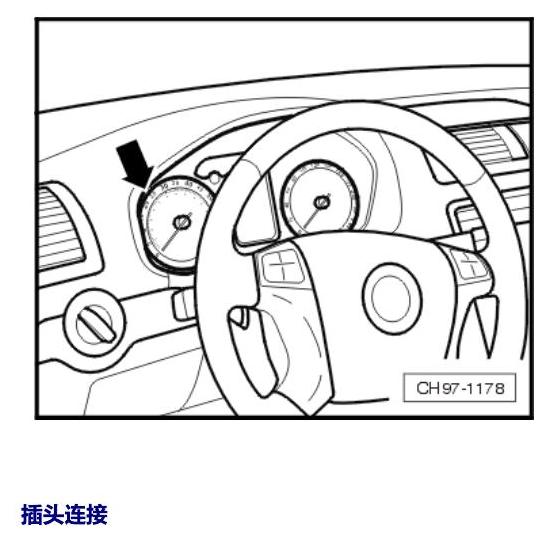

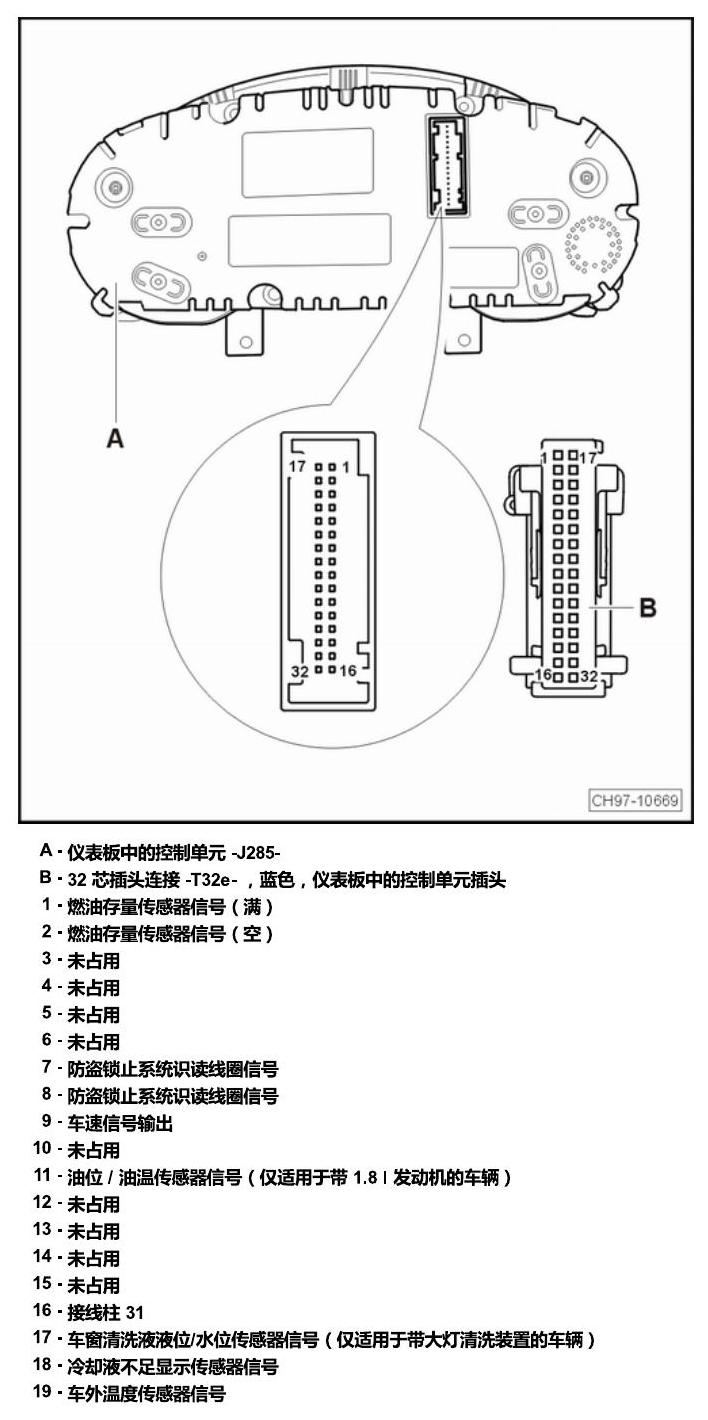

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第85页

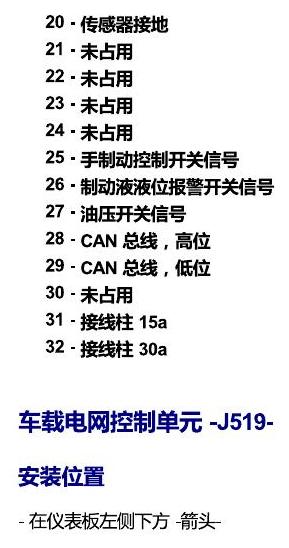

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第86页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第87页

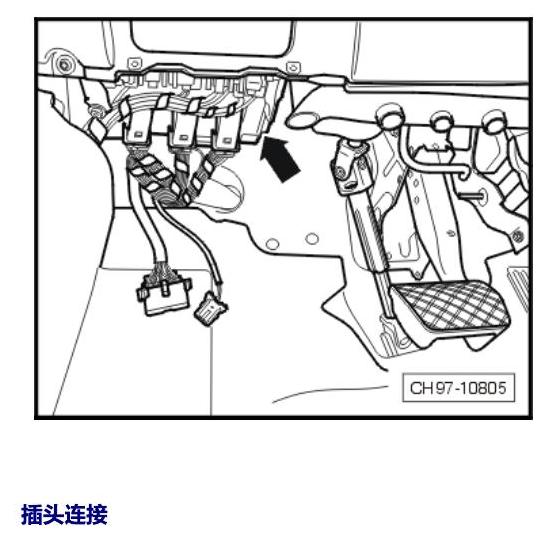

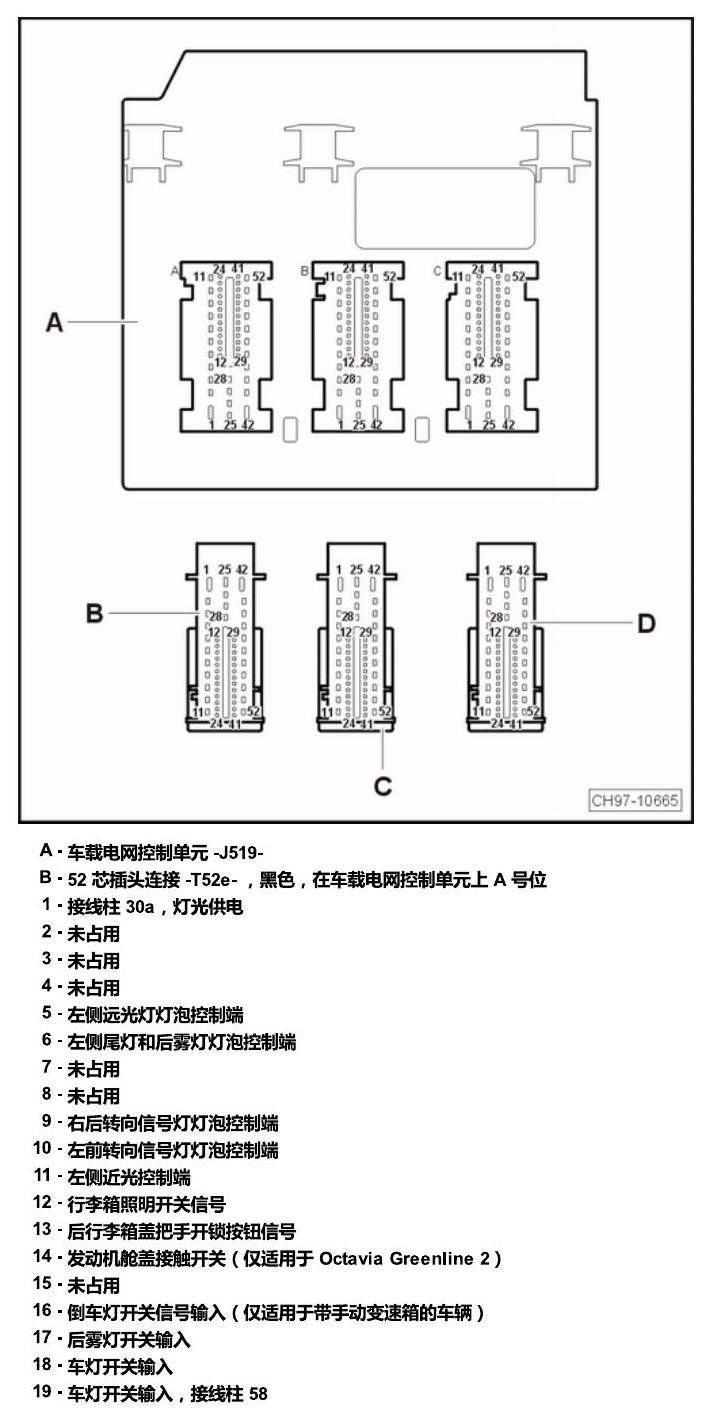

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第88页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第89页

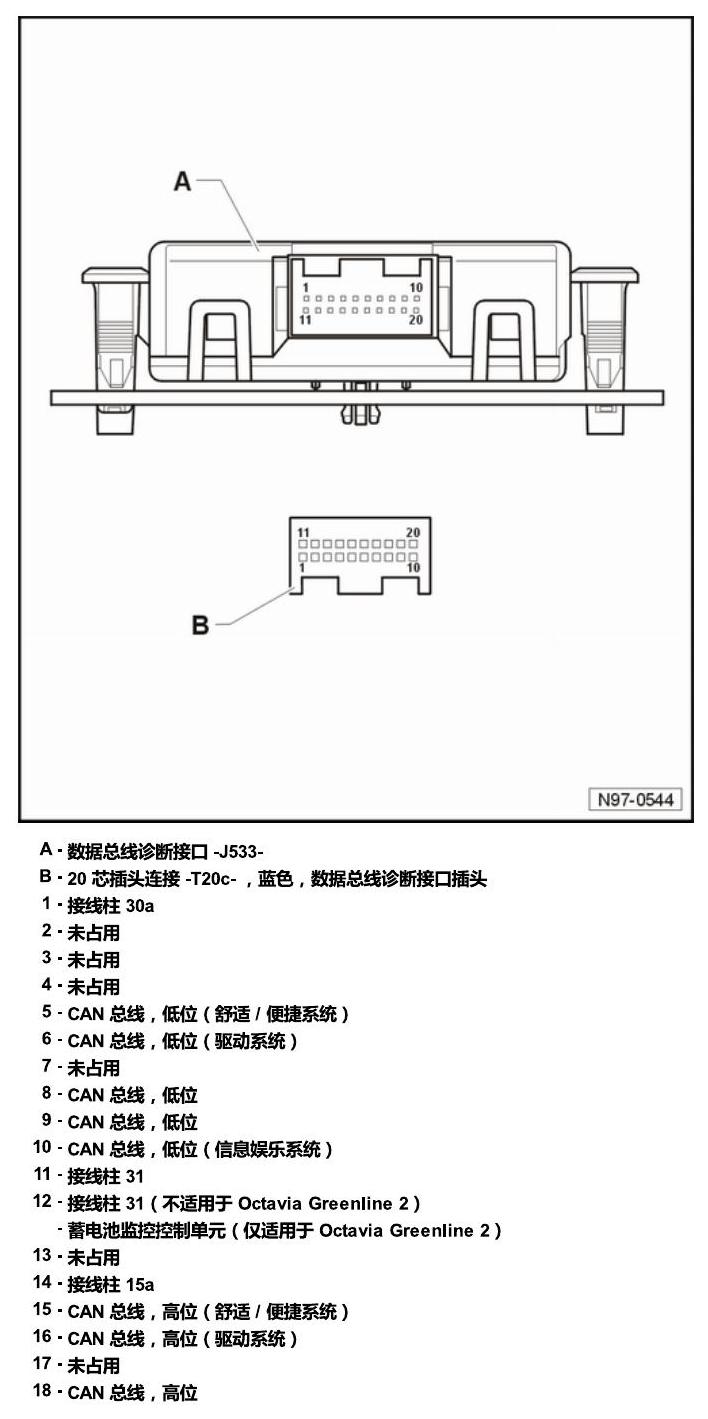

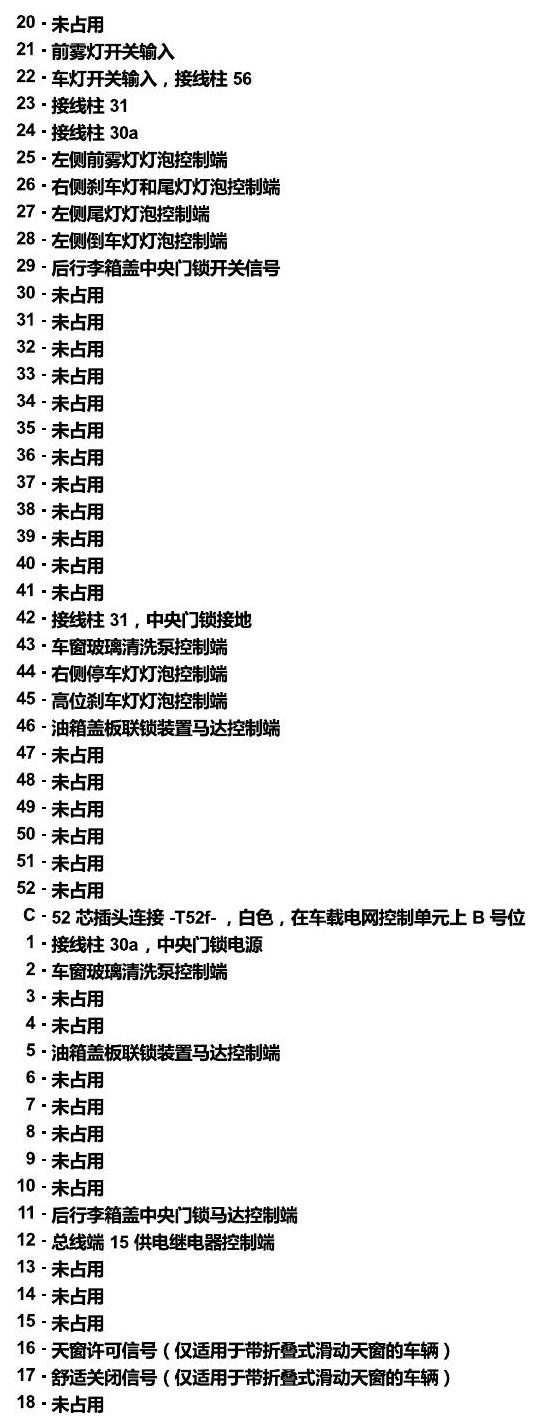

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第90页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第91页

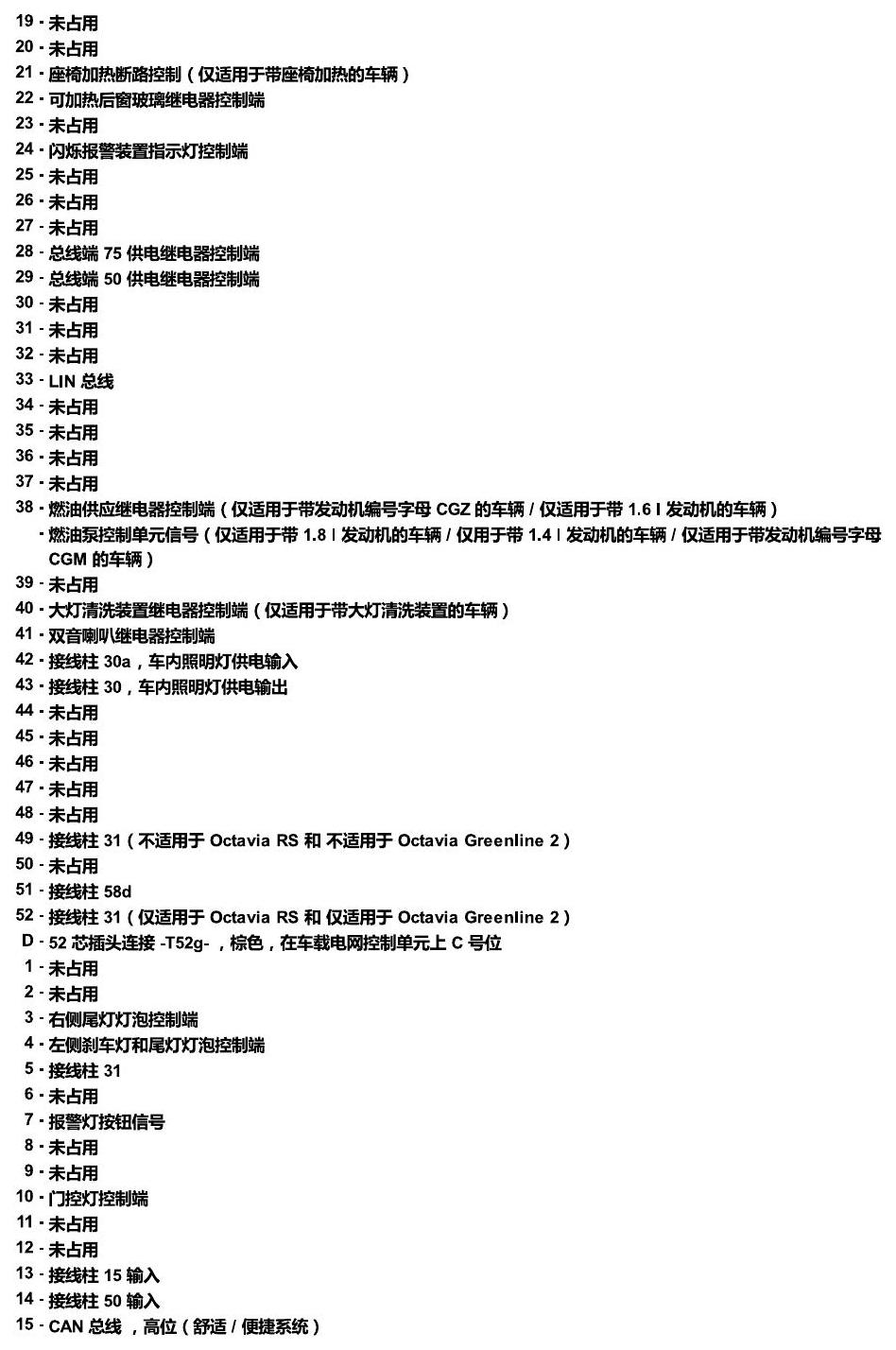

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第92页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第93页

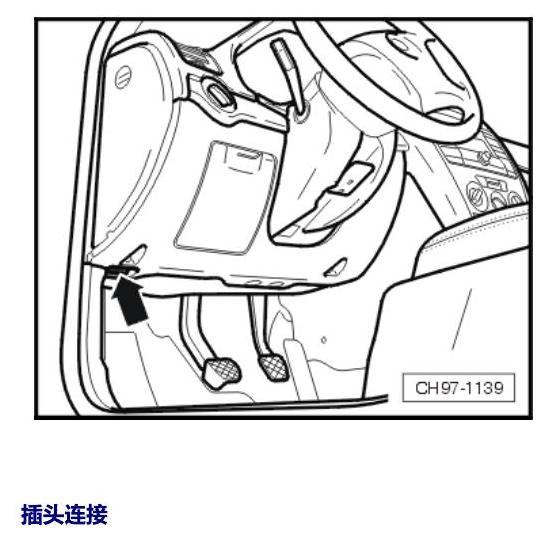

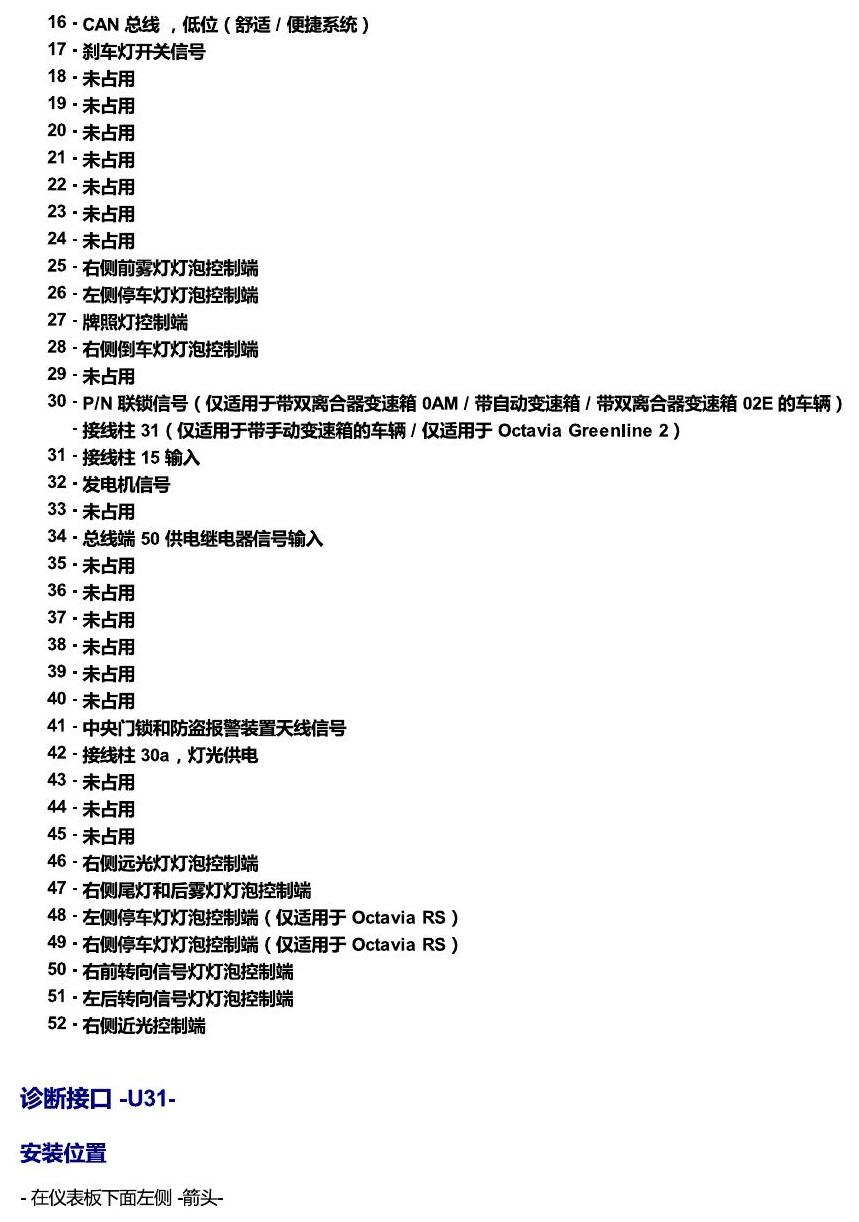

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第94页

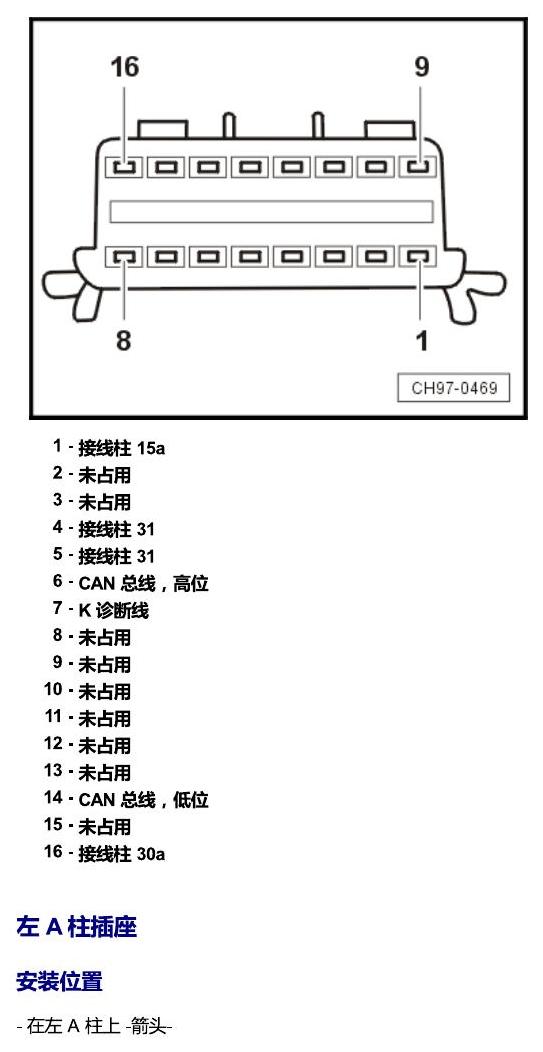

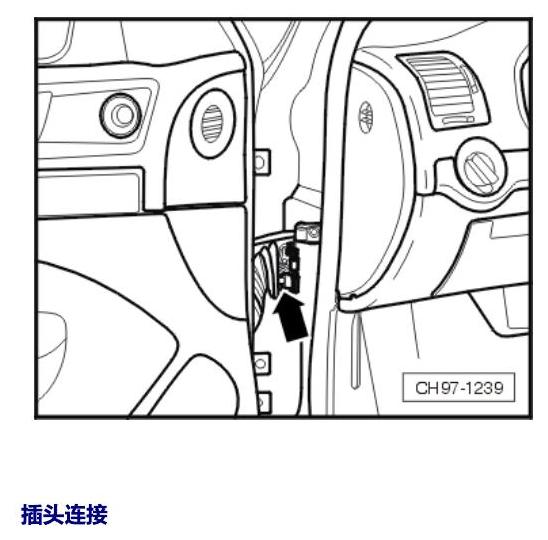

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第95页

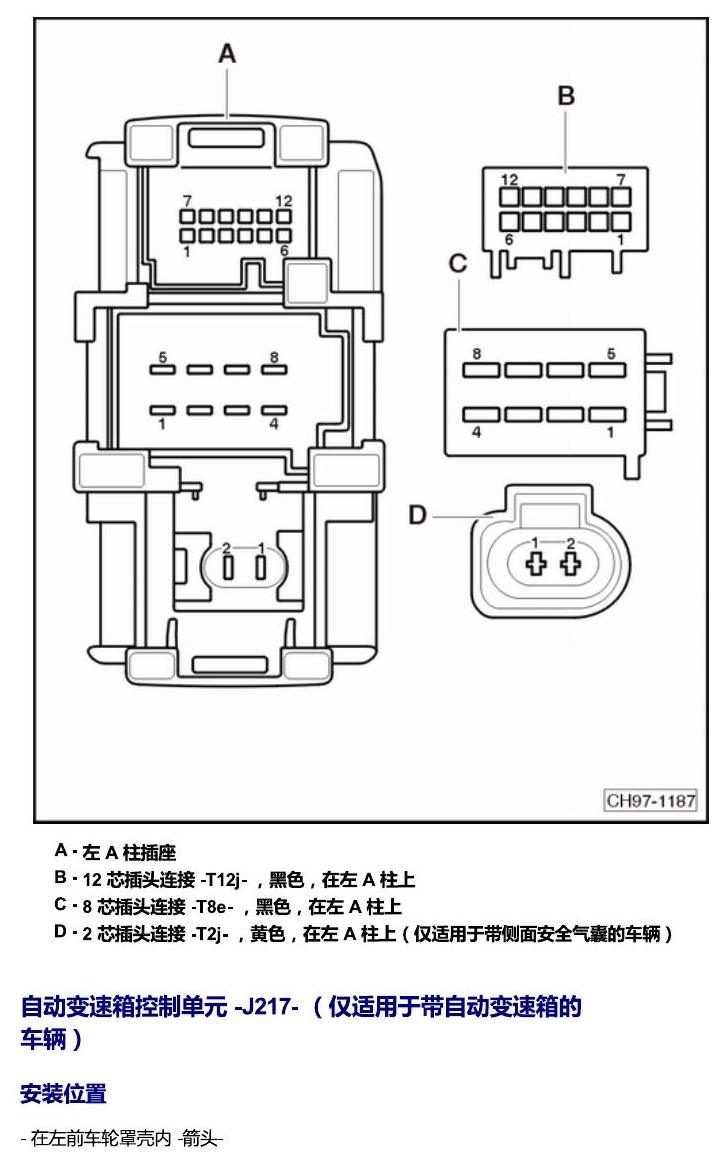

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第96页

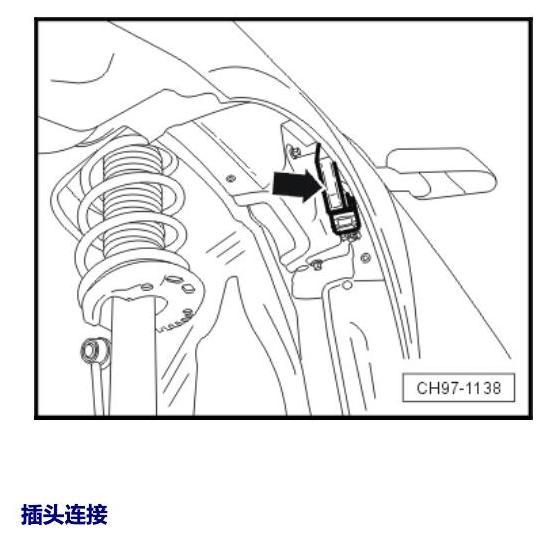

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第97页

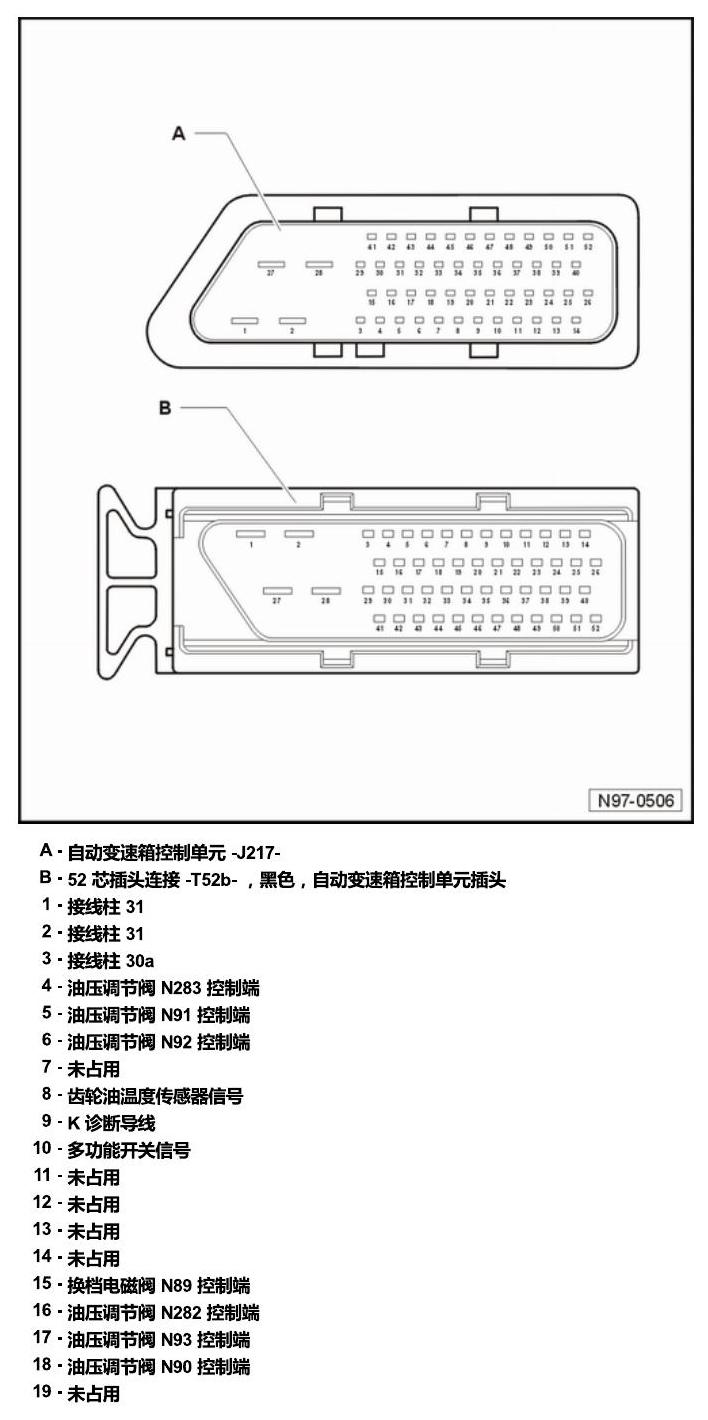

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第98页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第99页

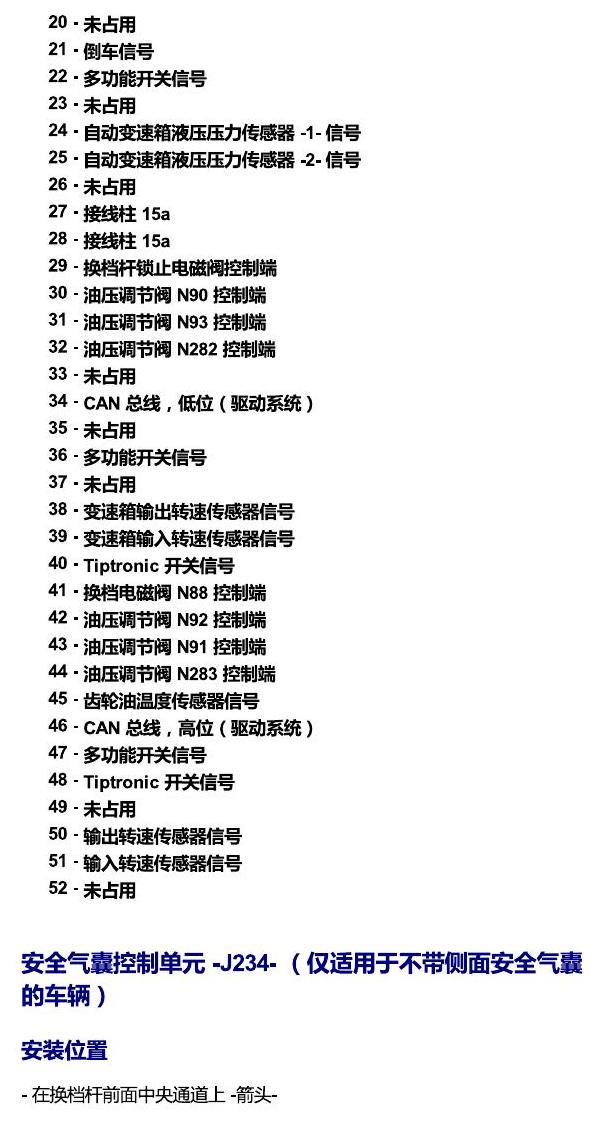

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第100页

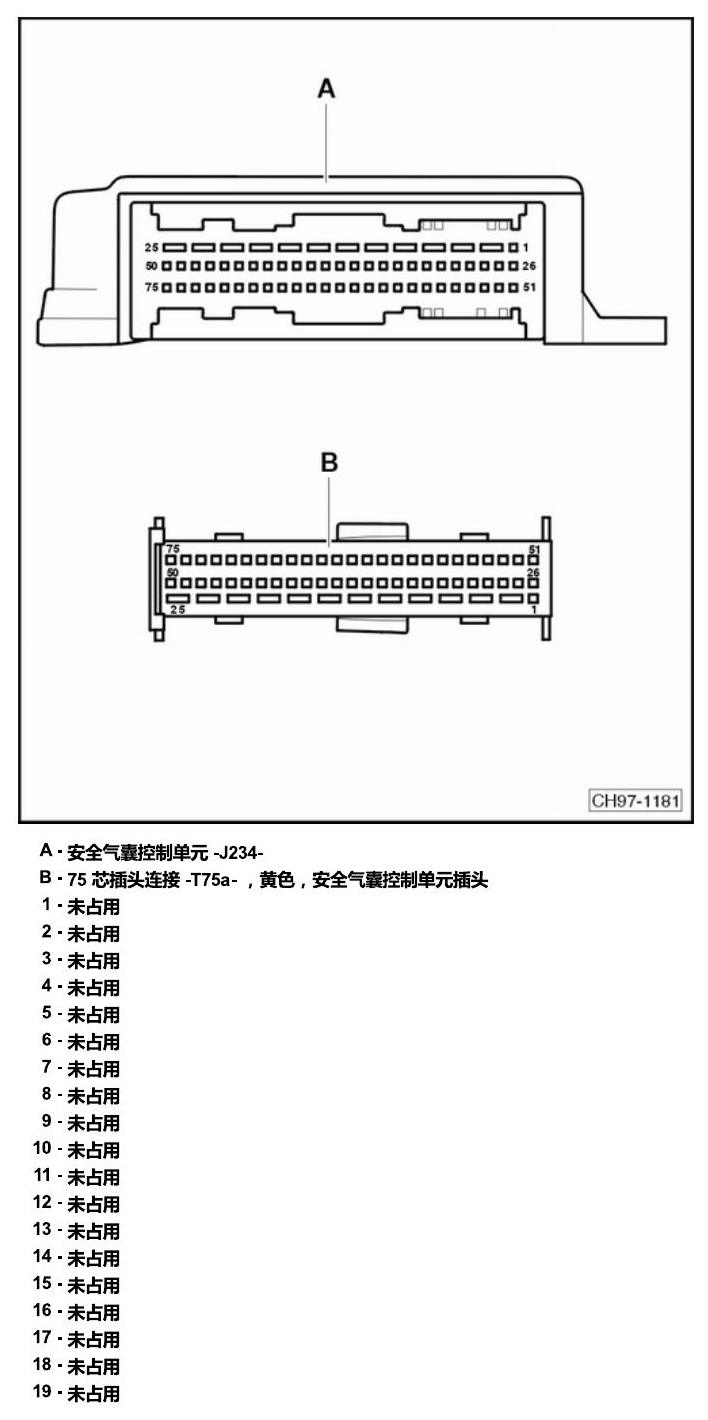

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第101页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第102页

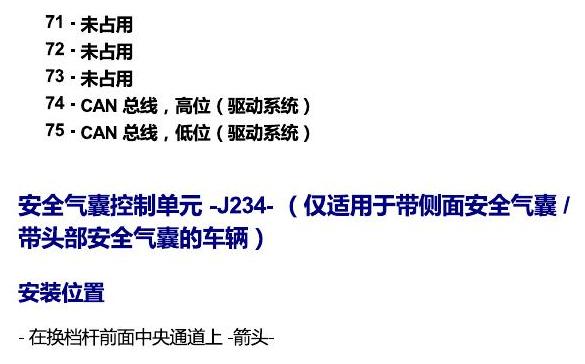

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第103页

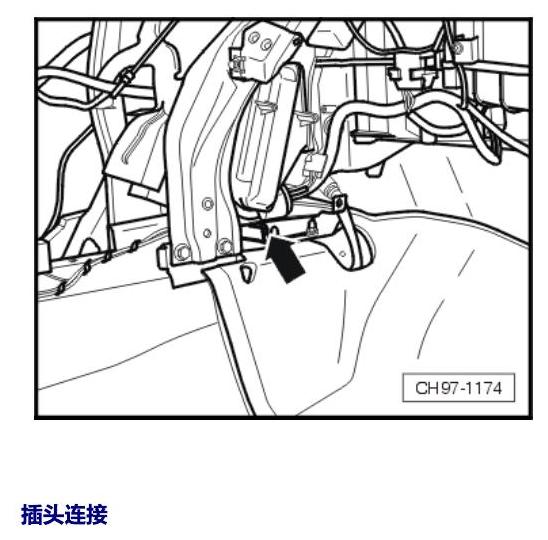

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第104页

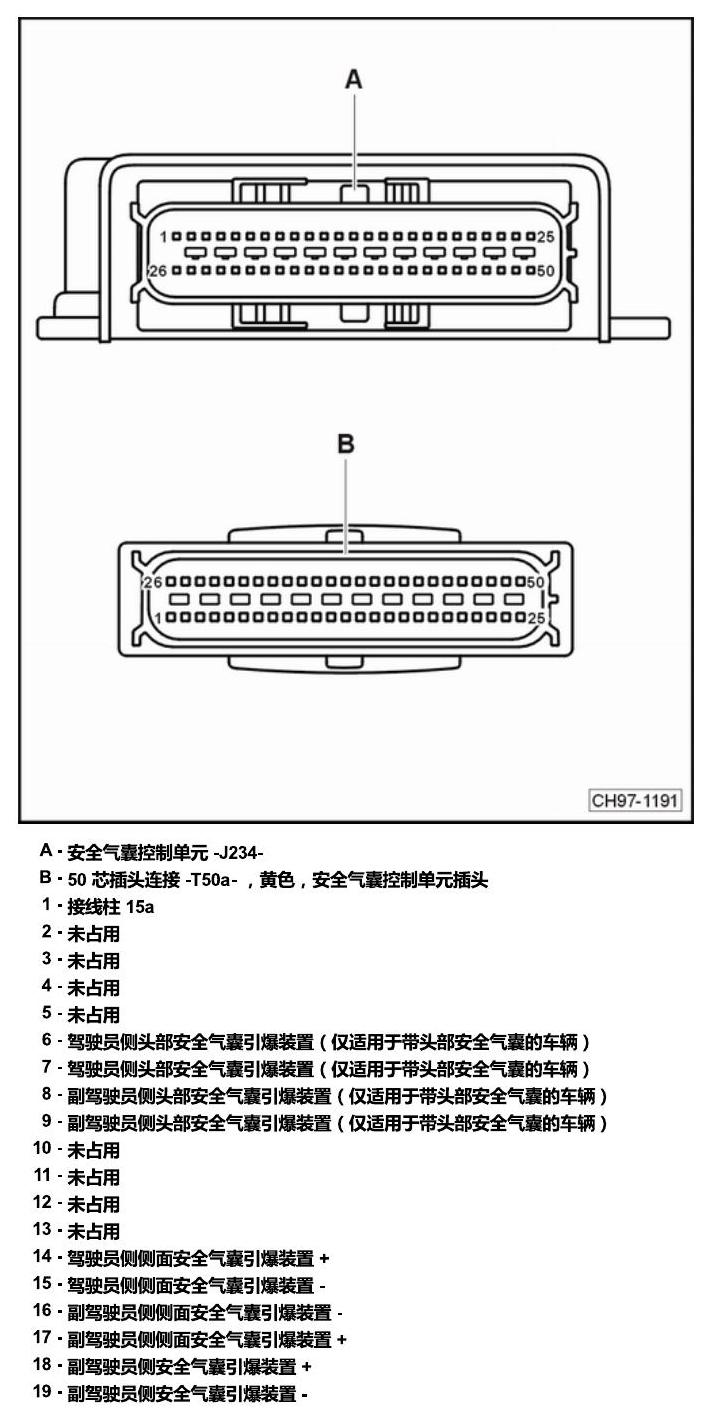

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第105页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第106页

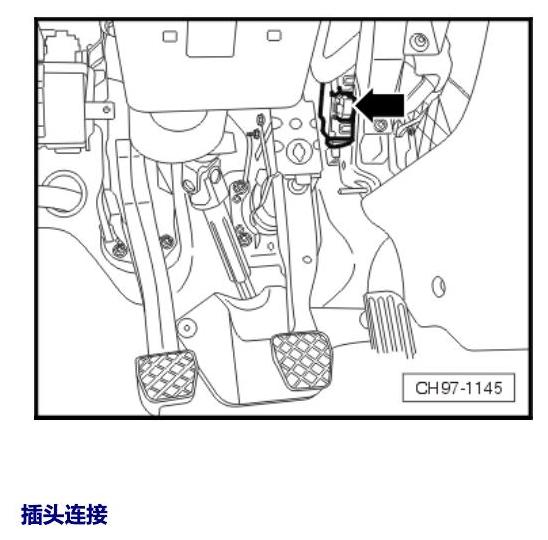

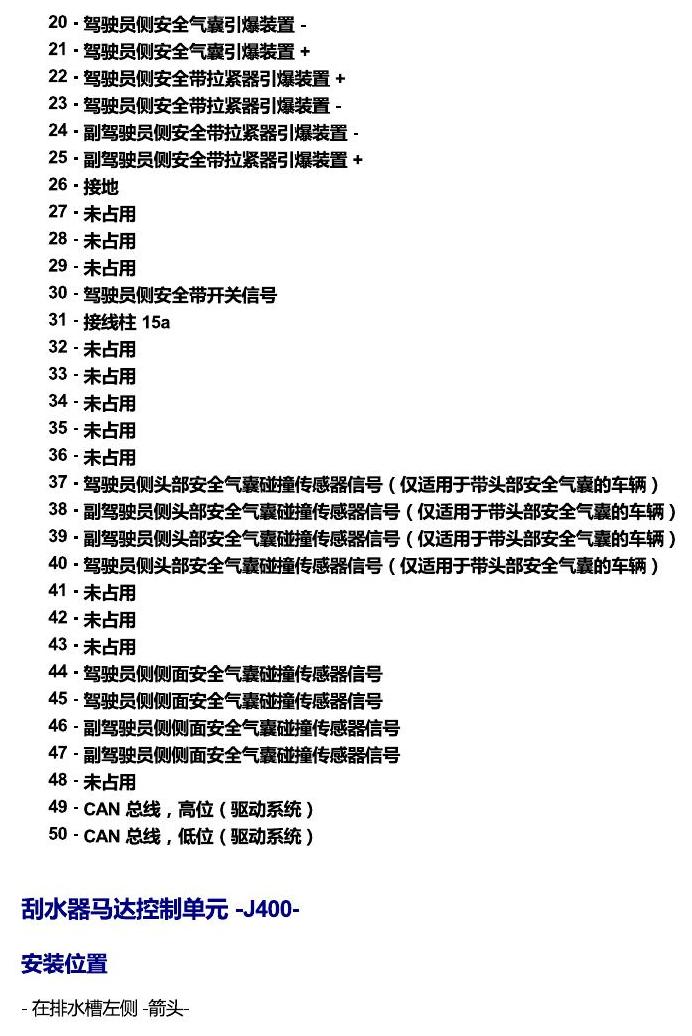

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第107页

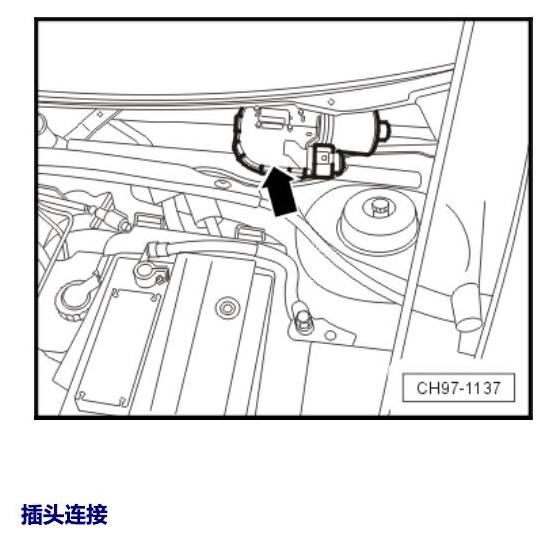

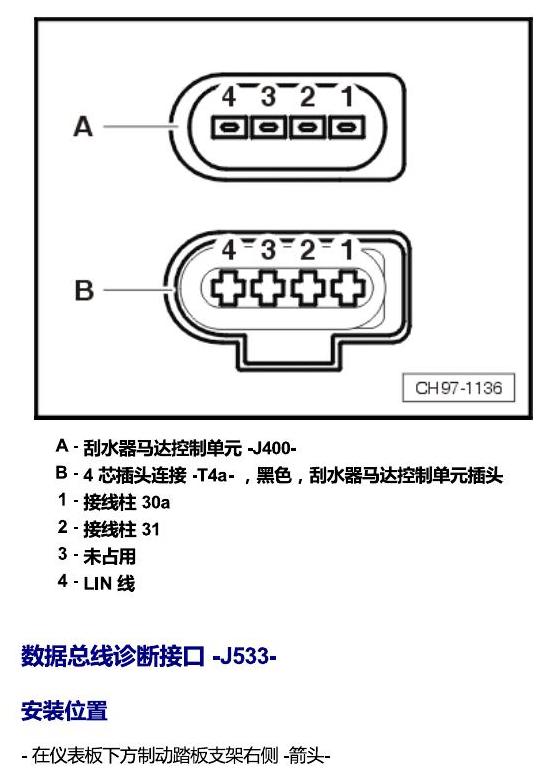

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第108页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第109页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第110页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第111页

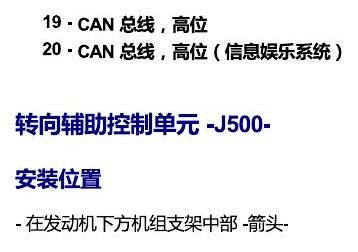

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第112页

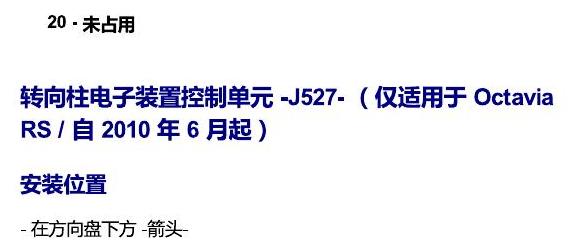

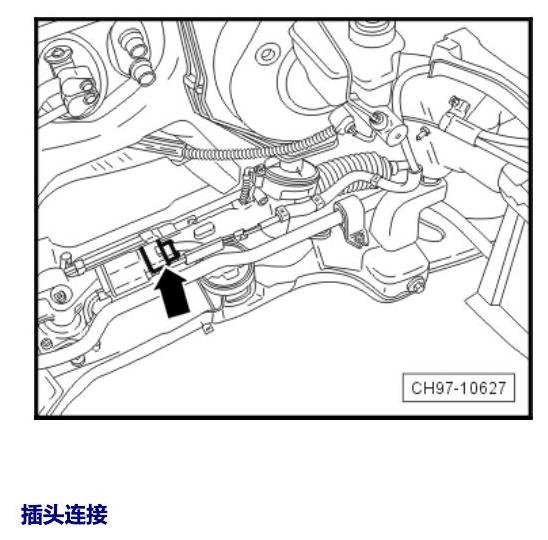

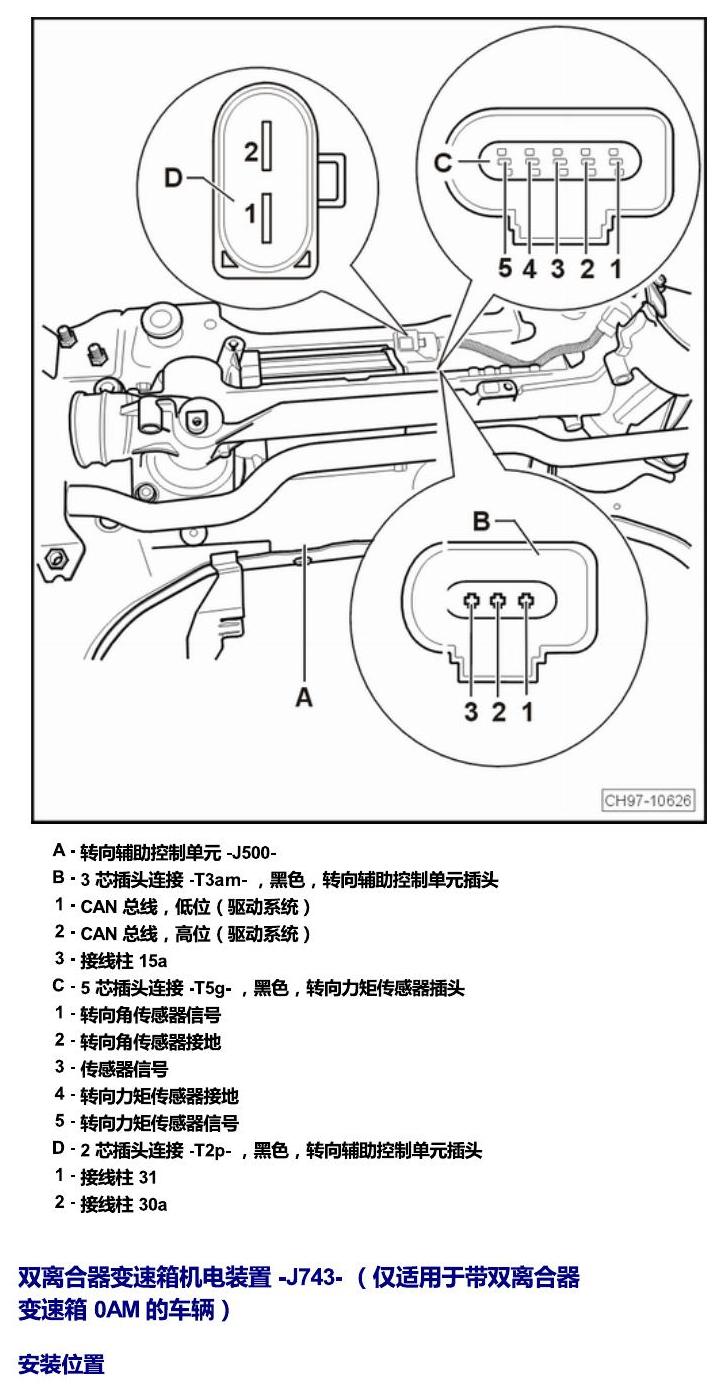

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第113页

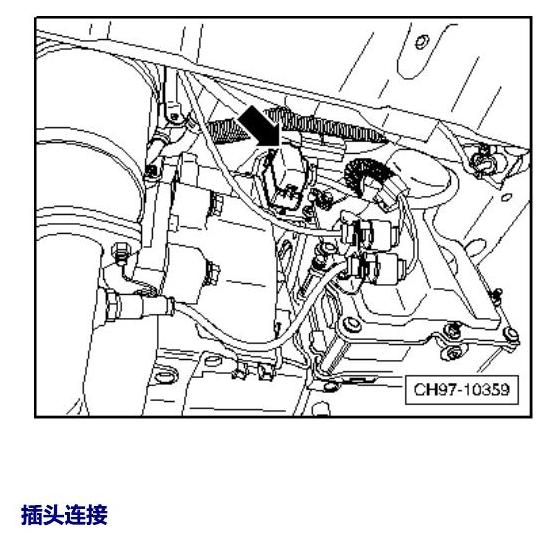

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第115页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第116页

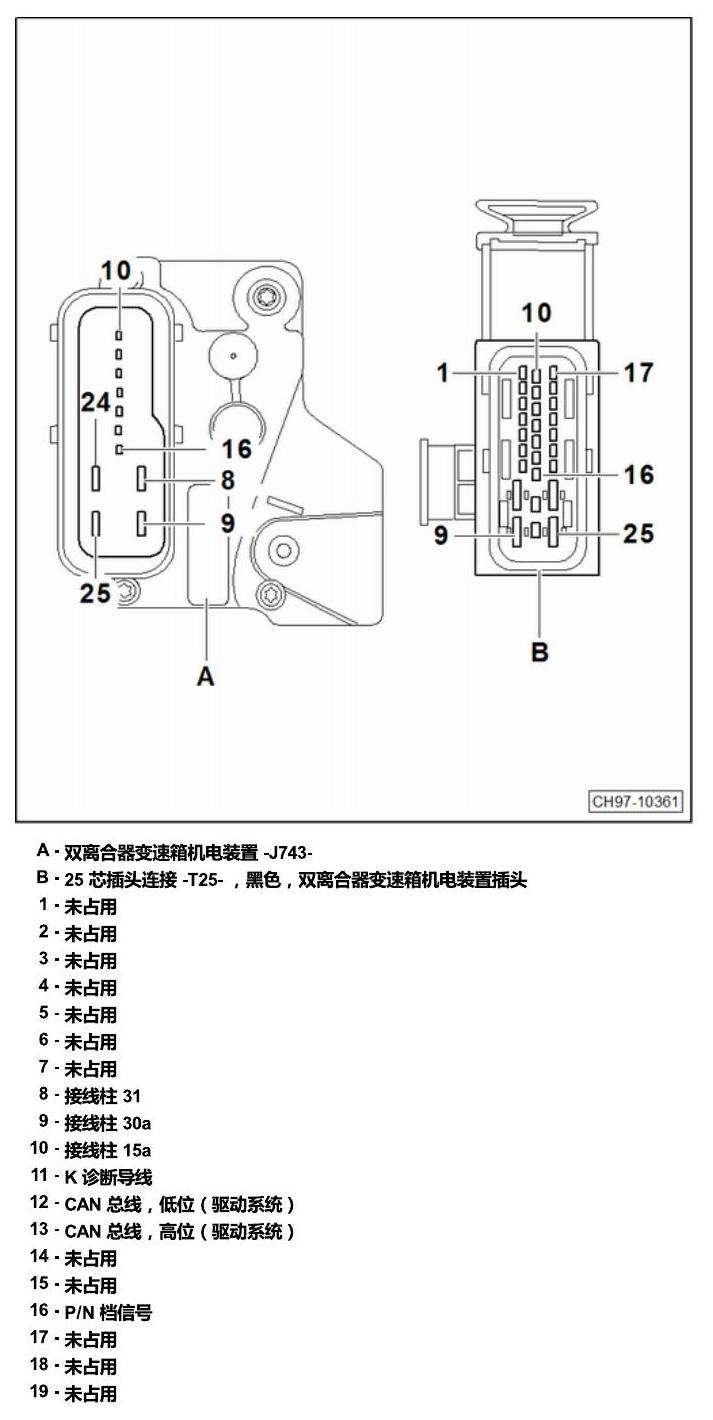

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第117页

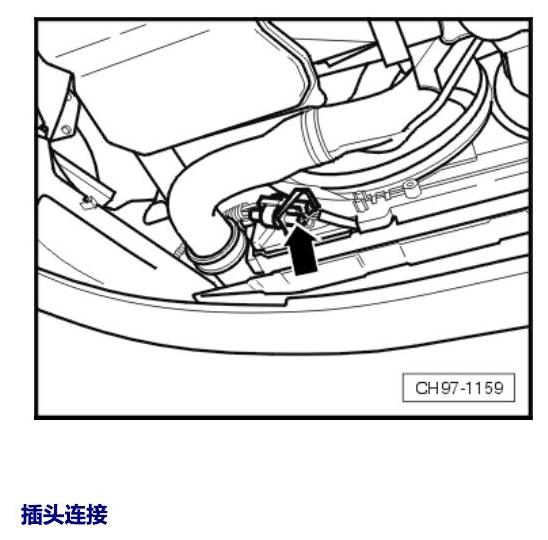

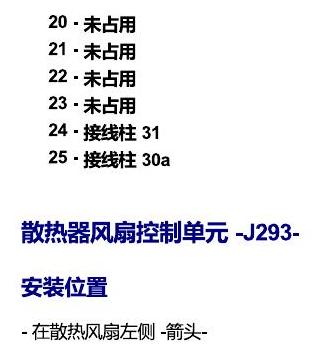

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第118页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第119页

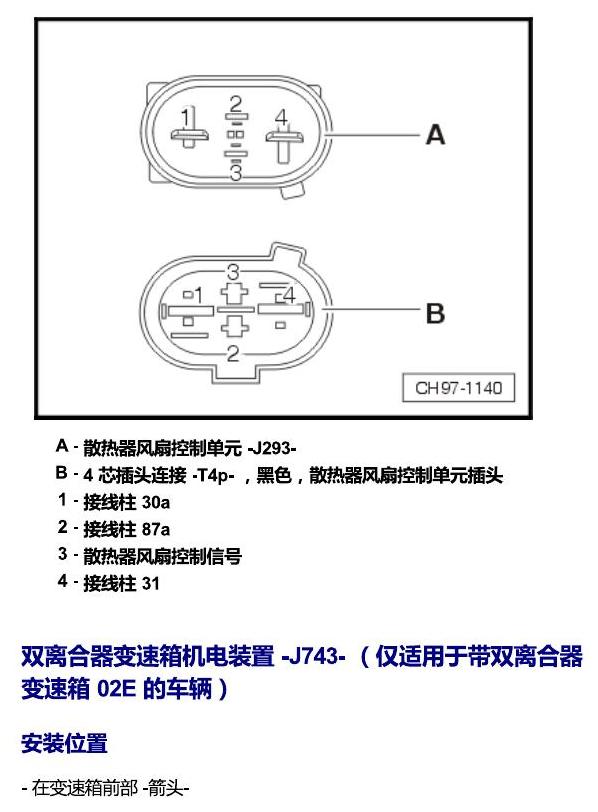

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第120页

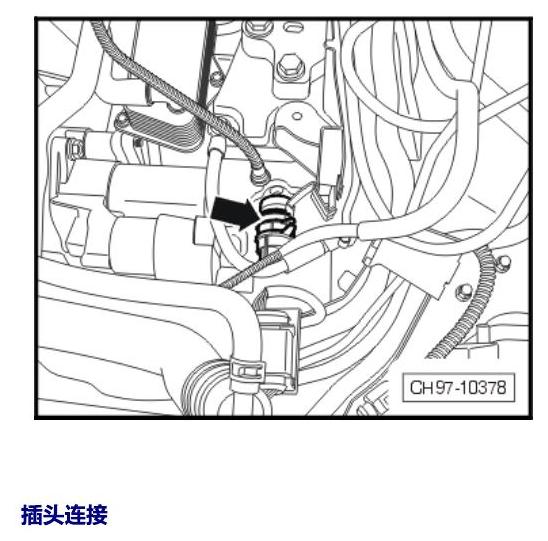

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第121页

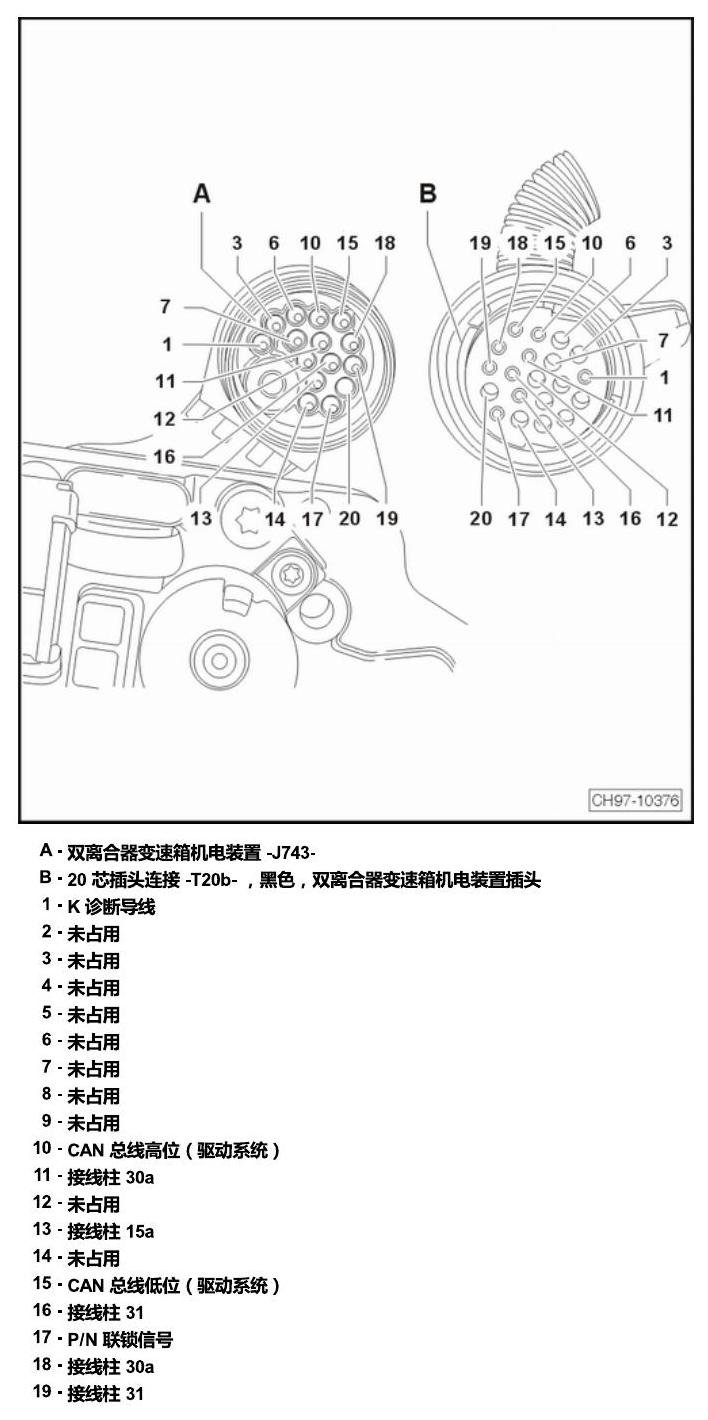

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第122页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第123页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第124页

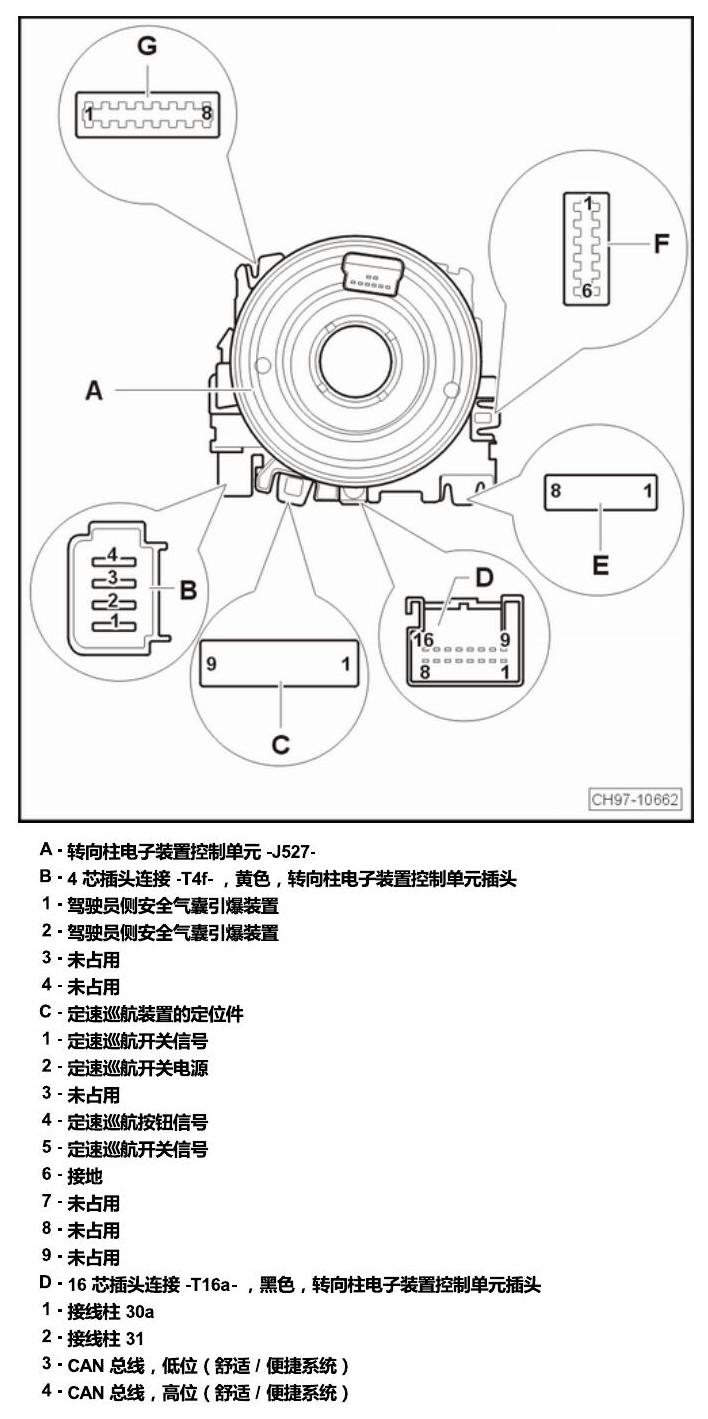

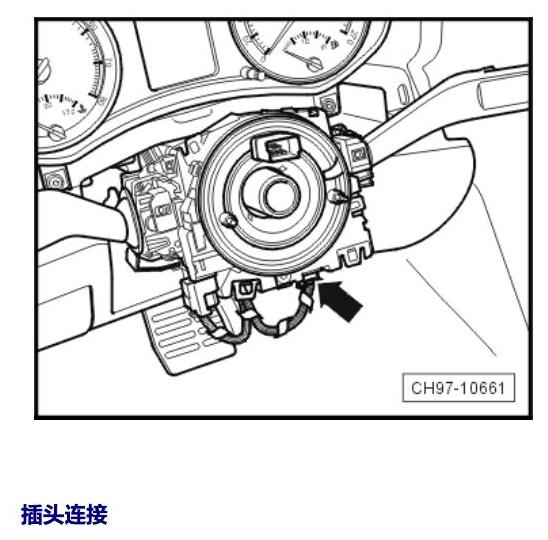

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第125页

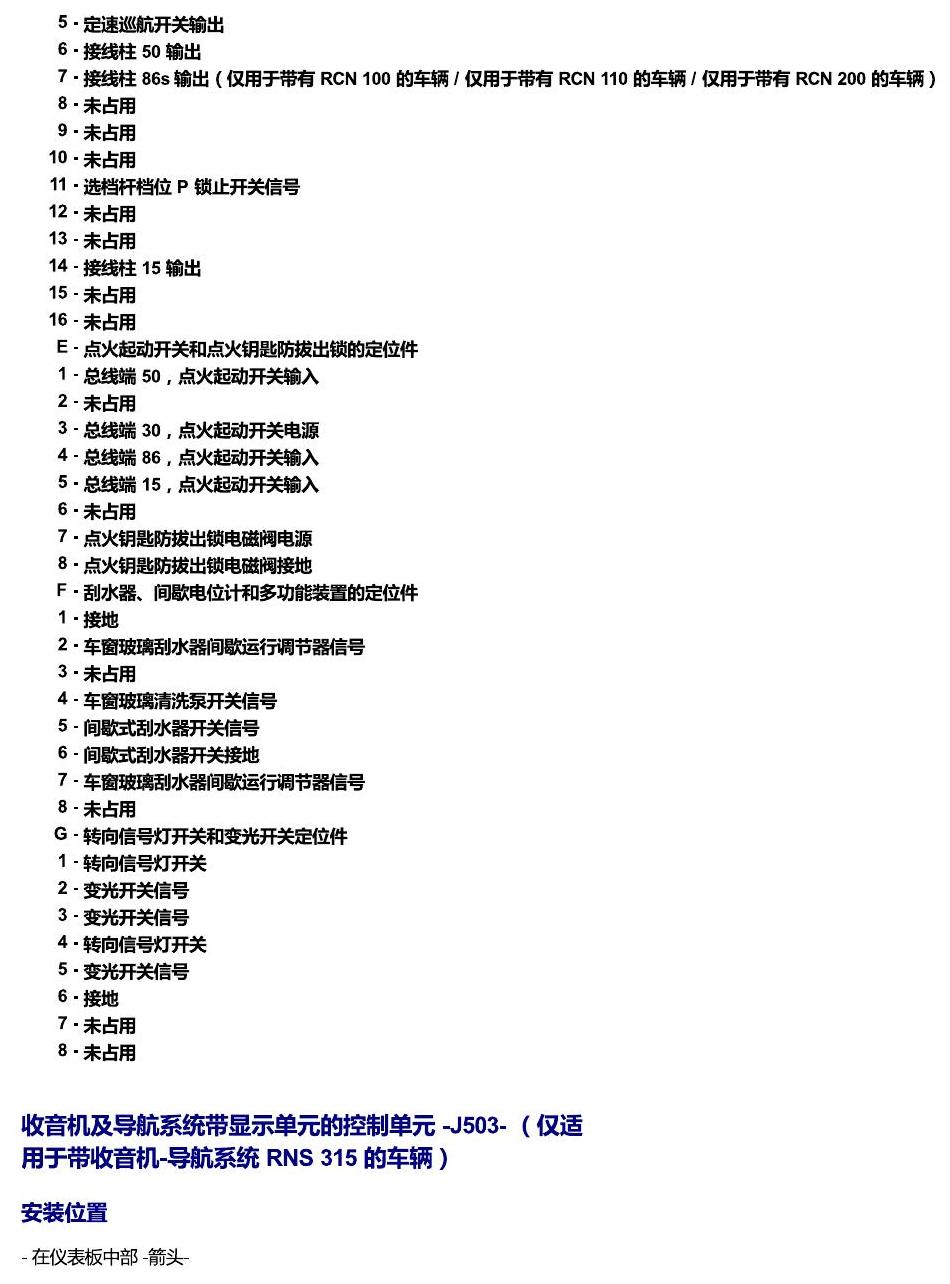

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第126页

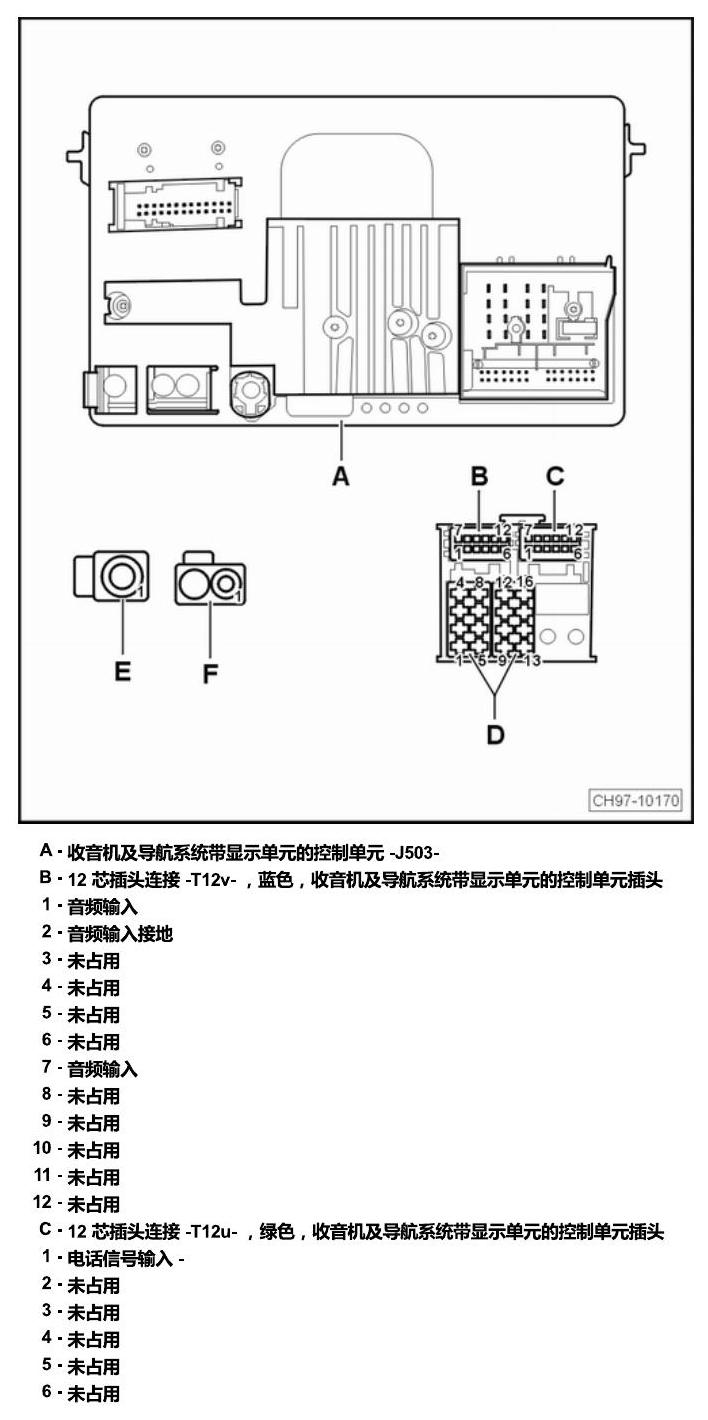

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第127页

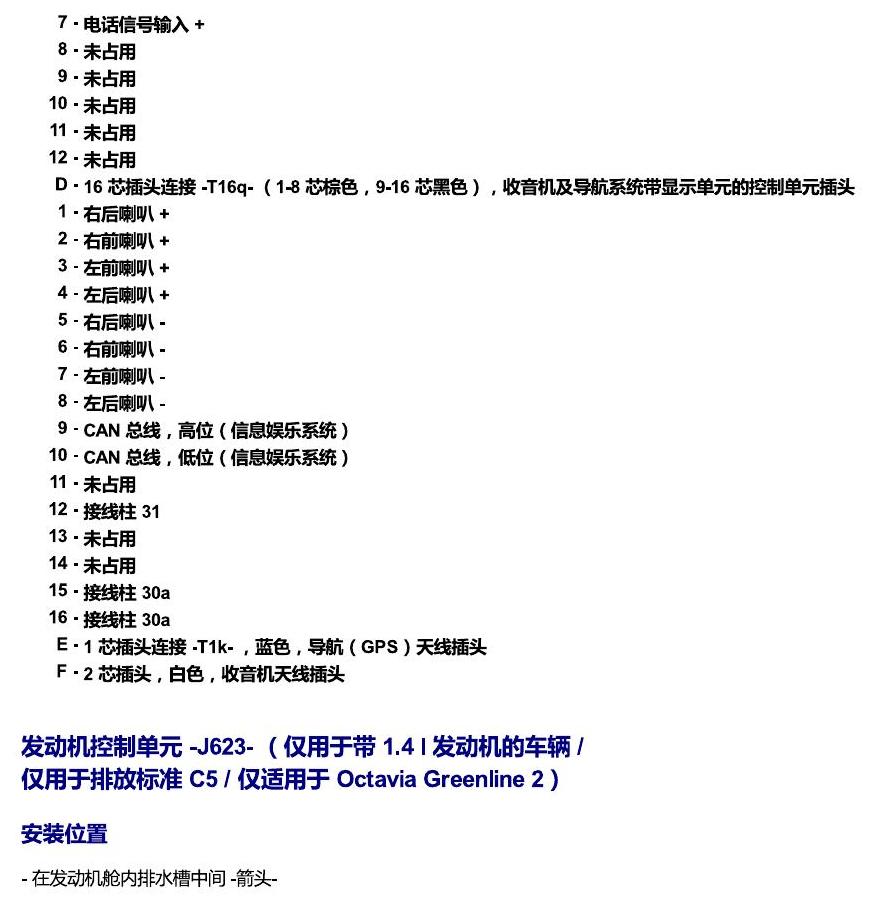

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第128页

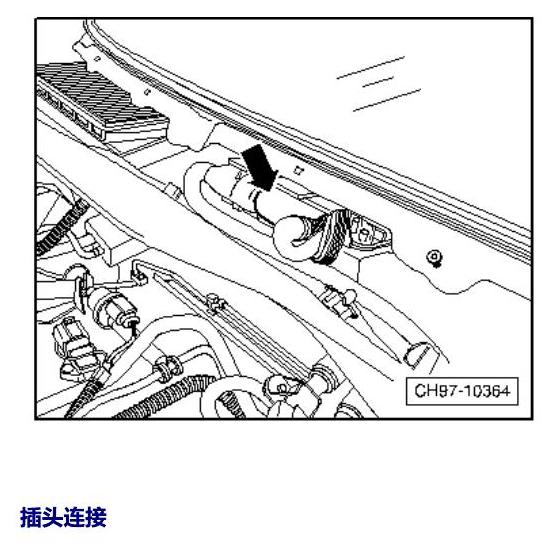

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第129页

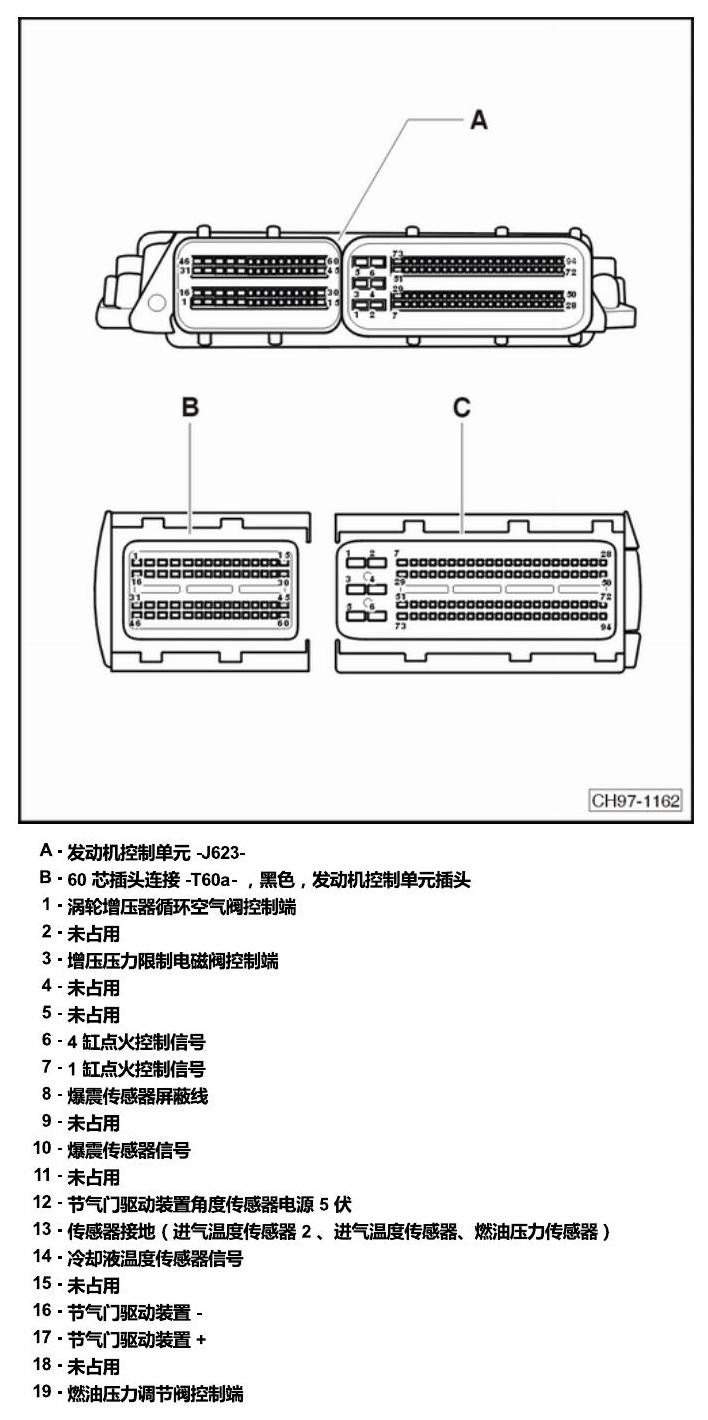

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第130页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第131页

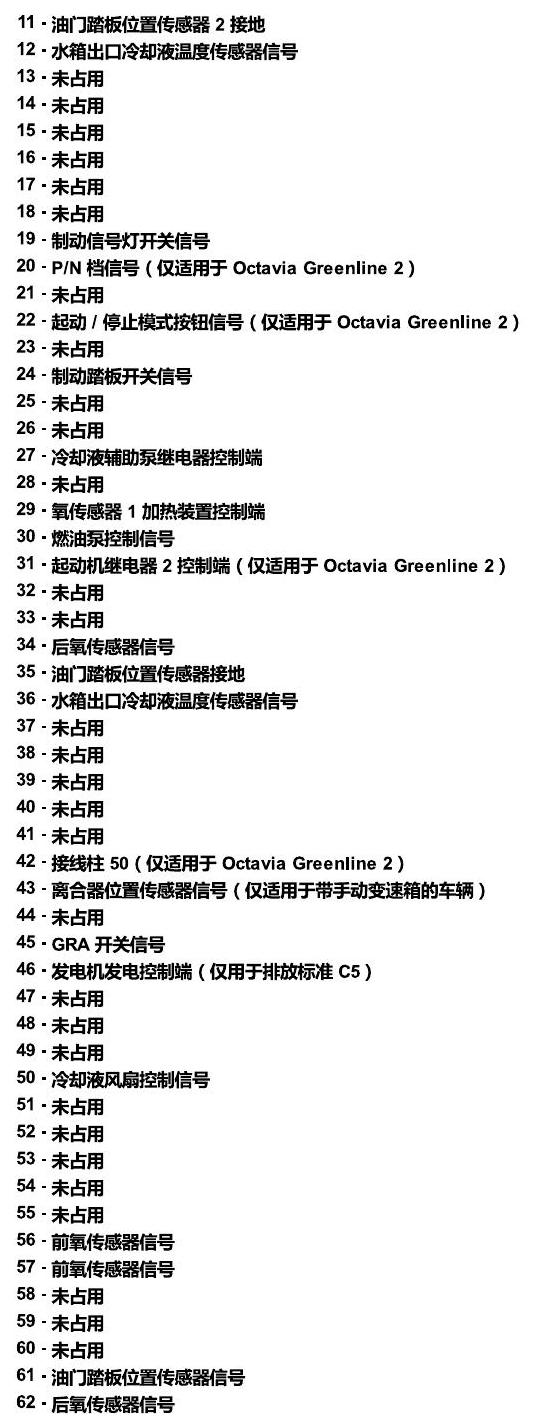

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第132页

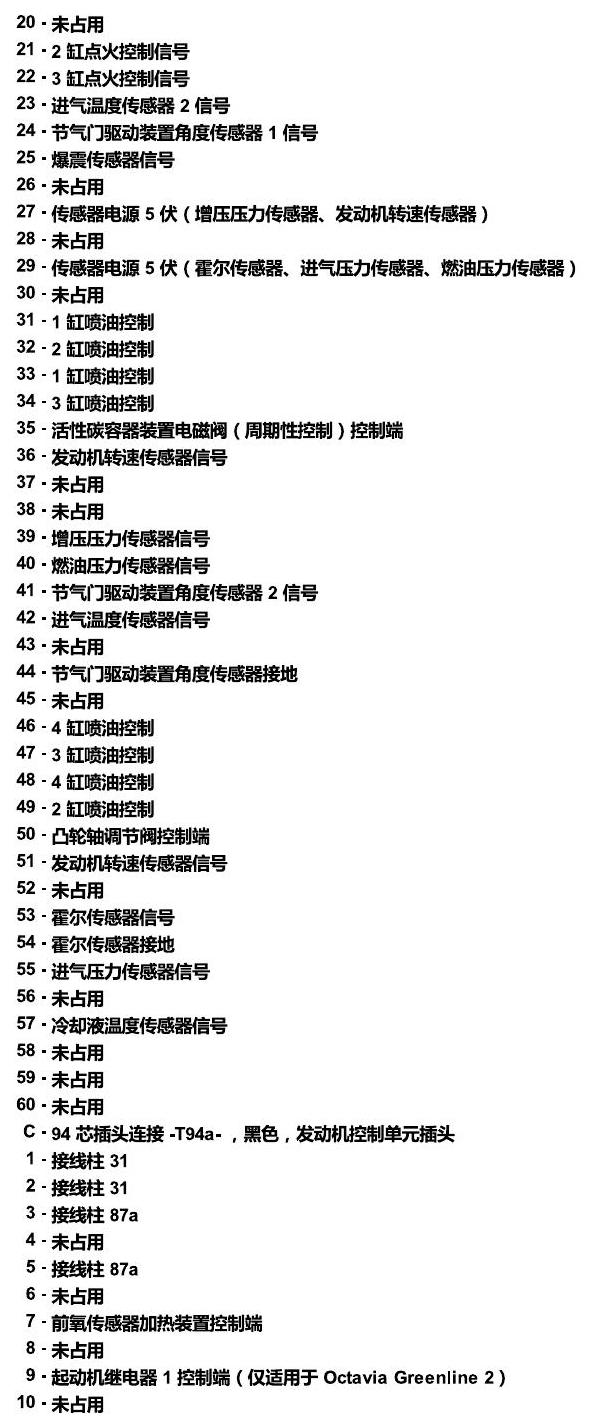

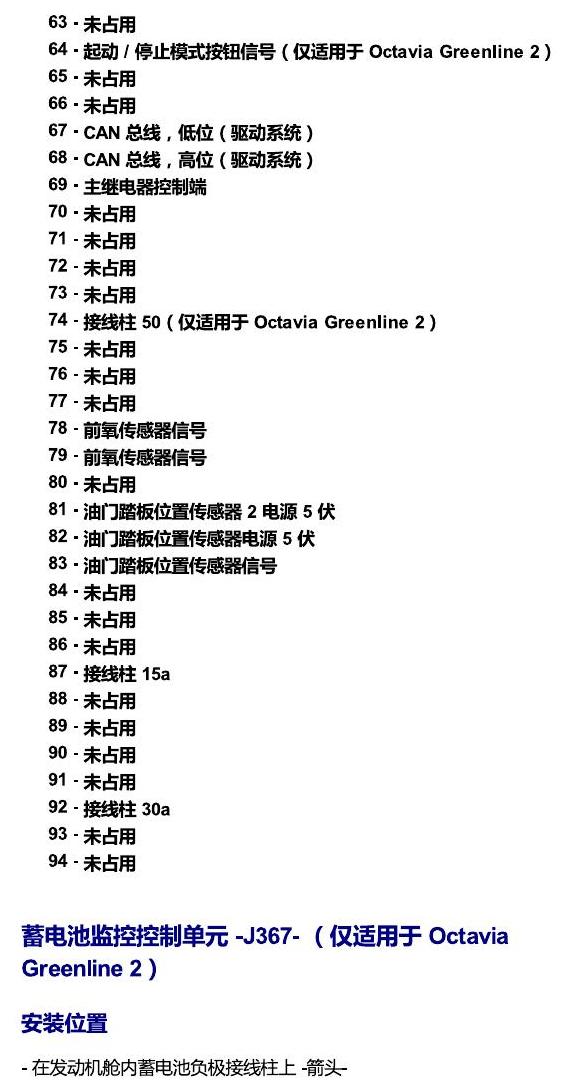

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第133页

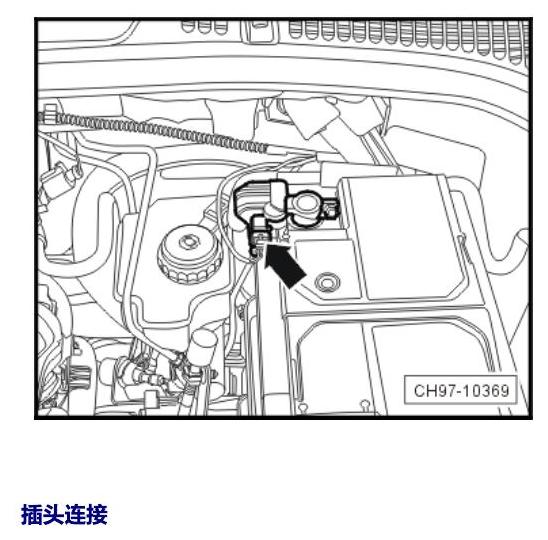

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第134页

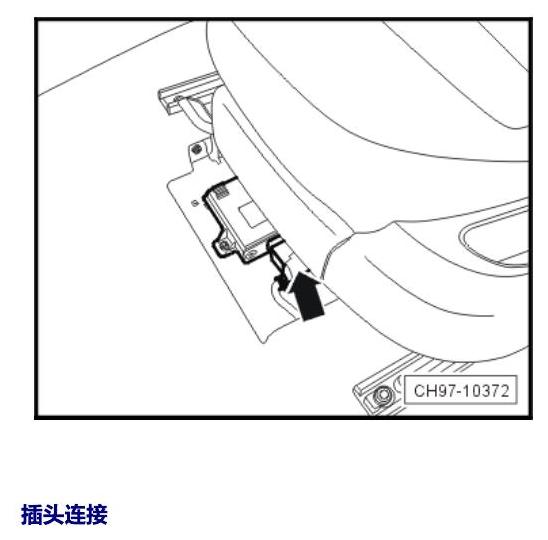

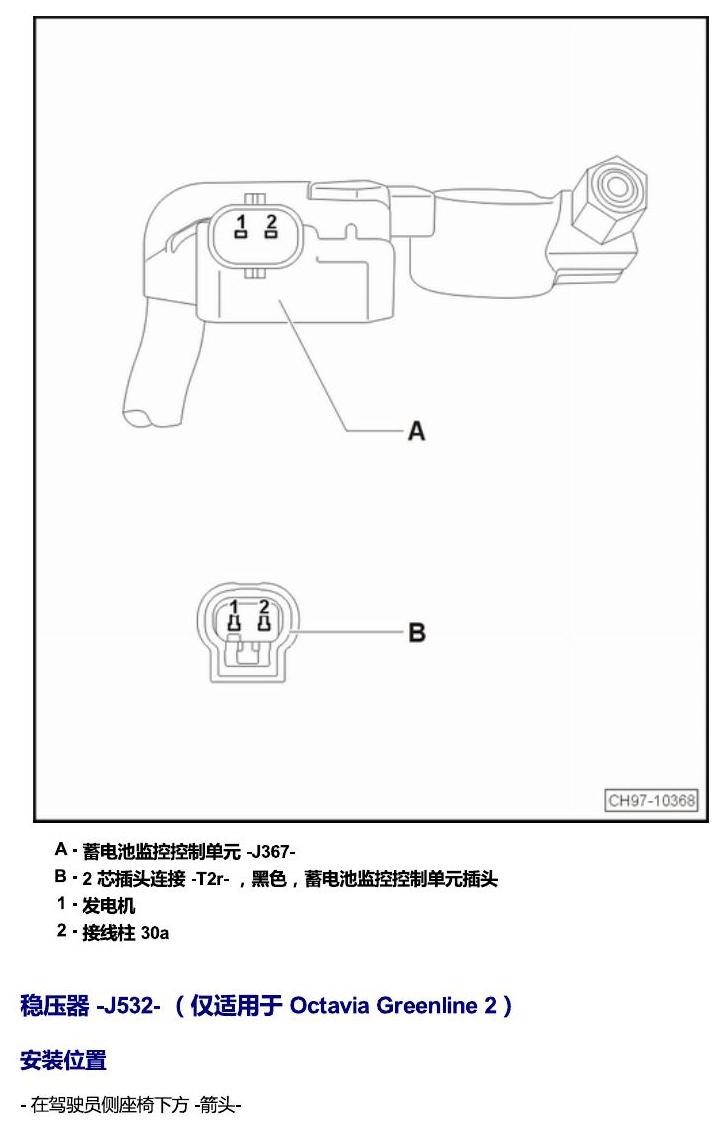

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第135页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第136页

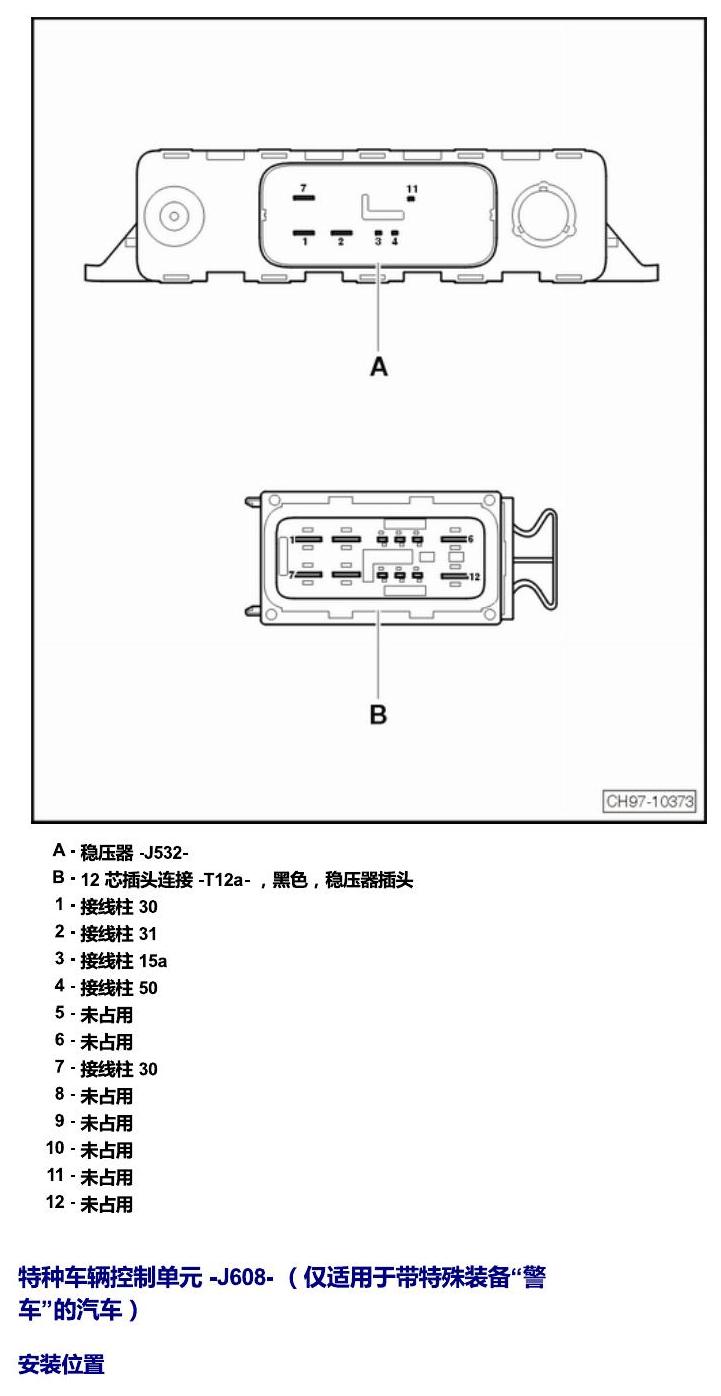

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第137页

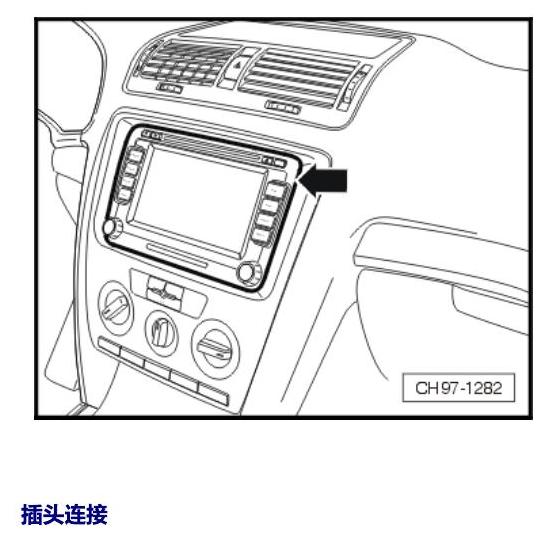

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第139页

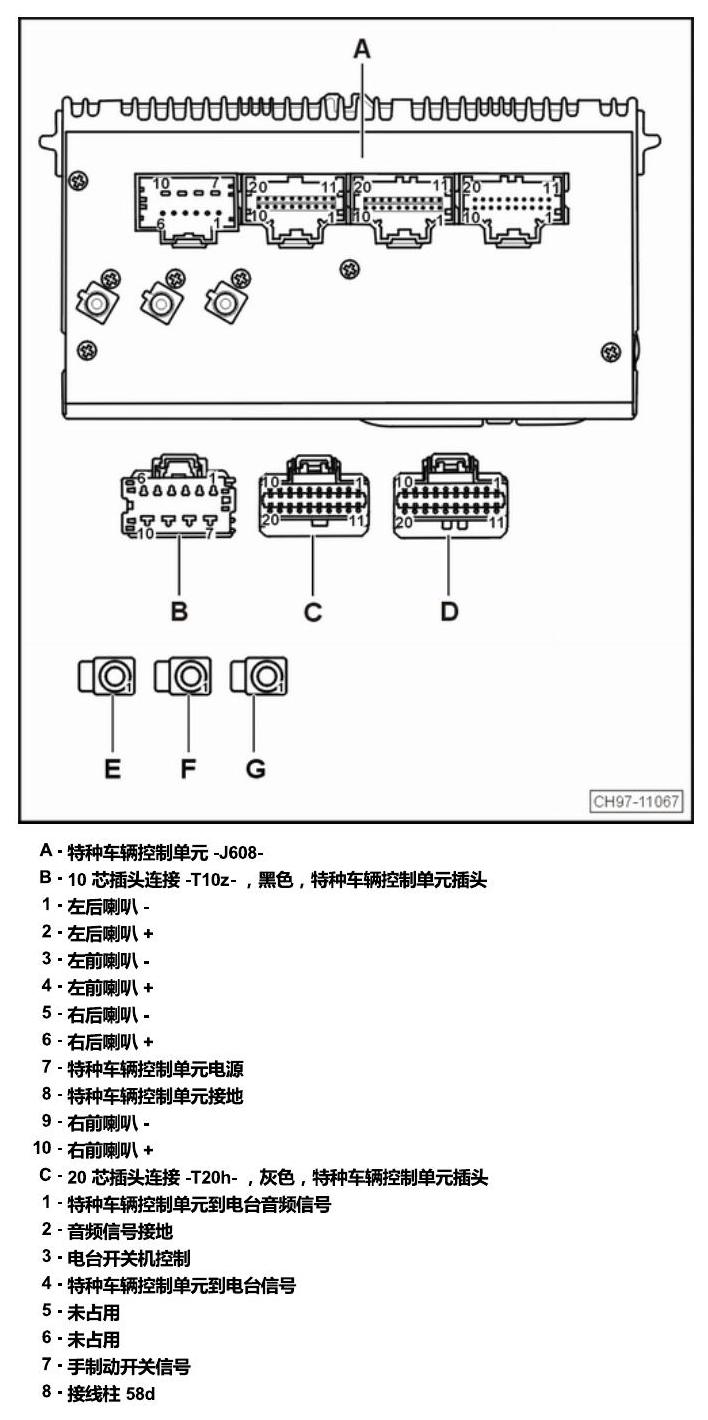

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第140页

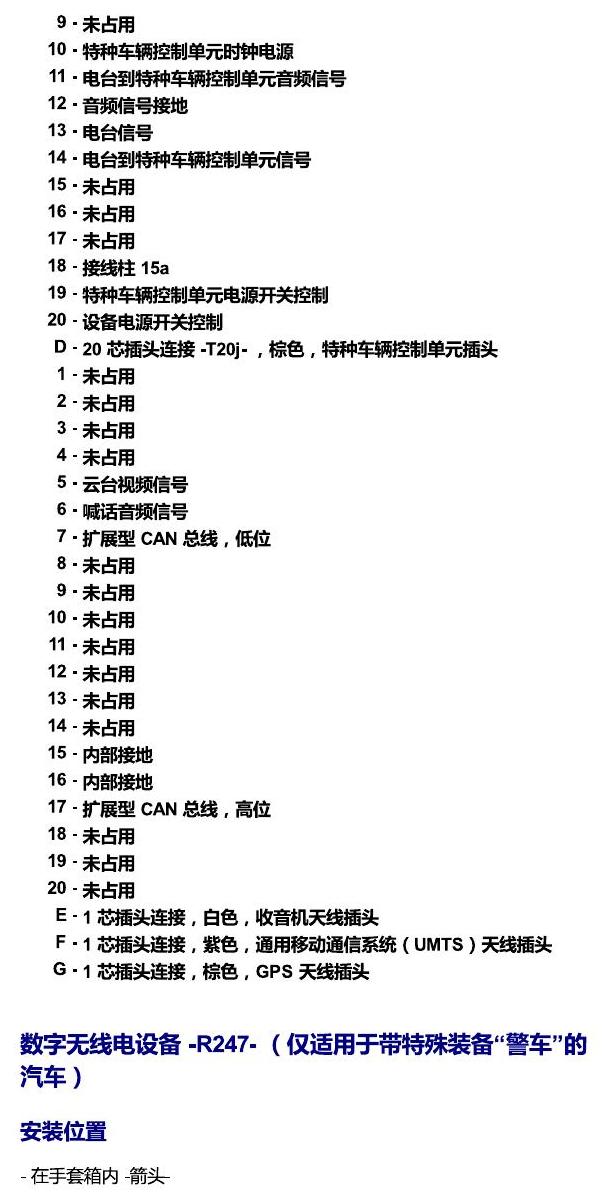

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第141页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第142页

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第143页

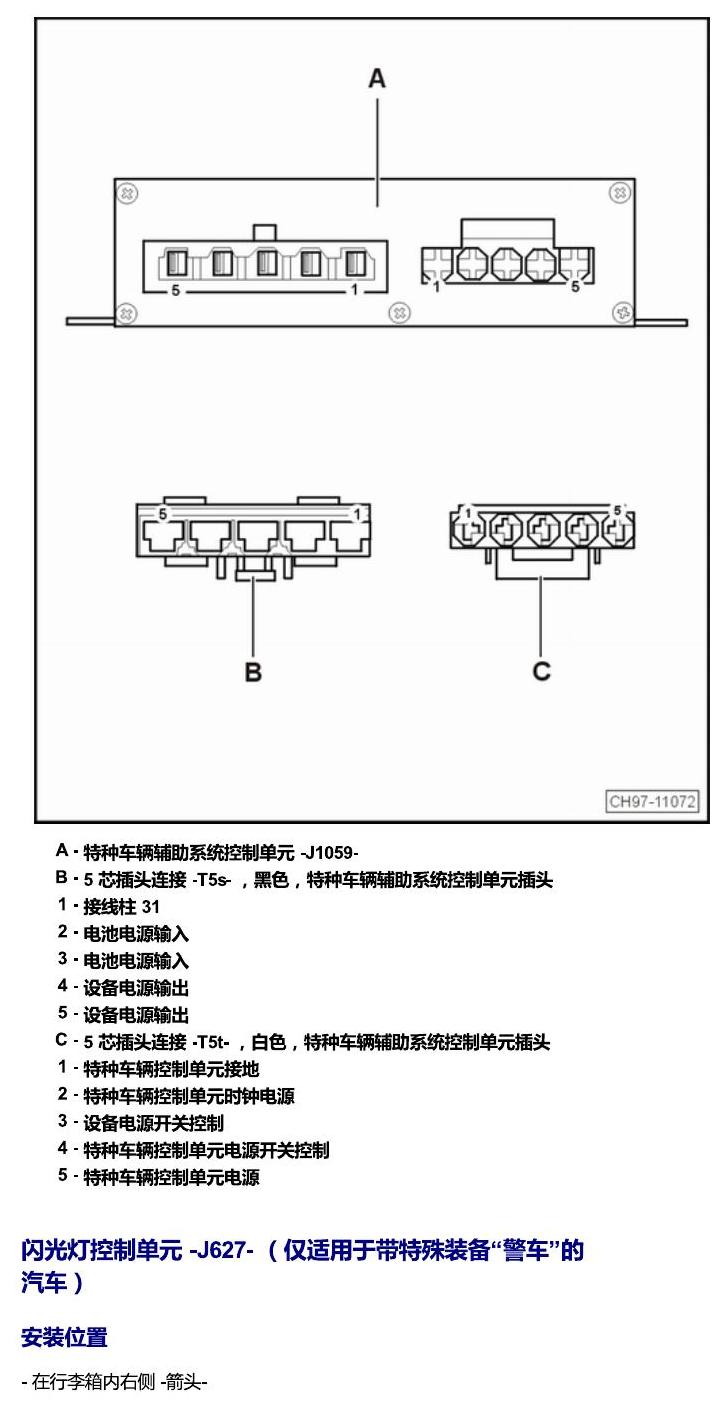

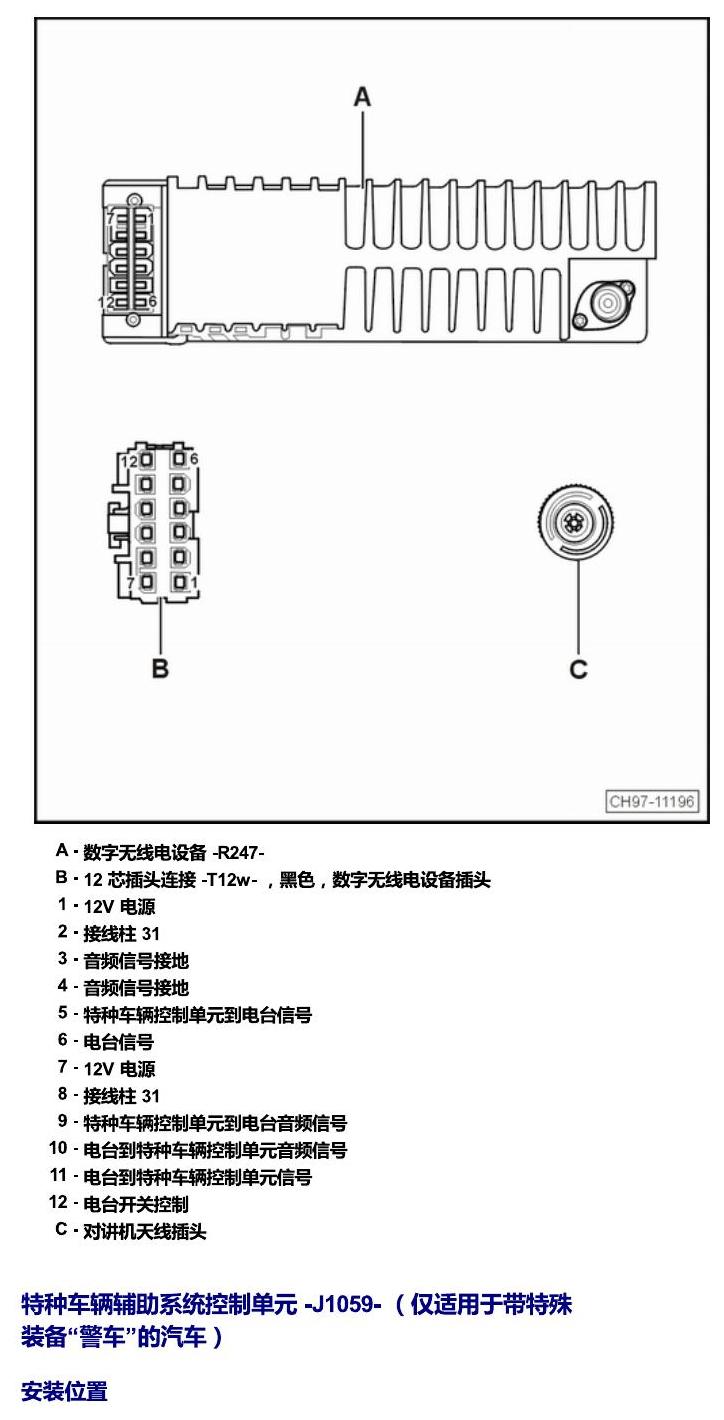

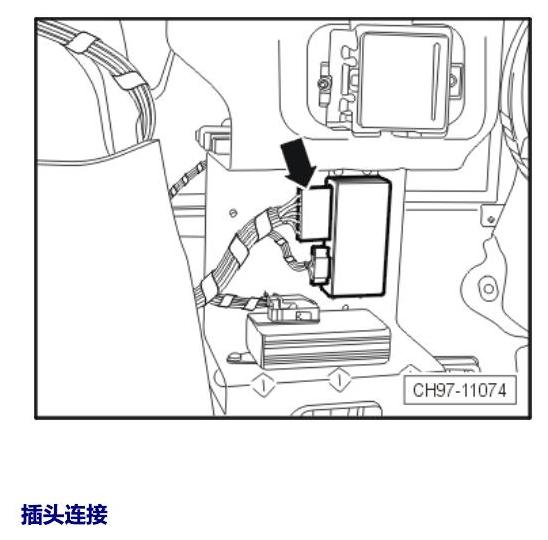

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第145页

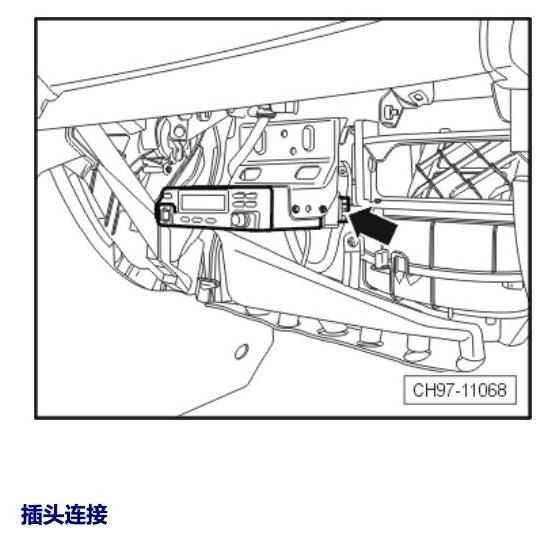

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第146页

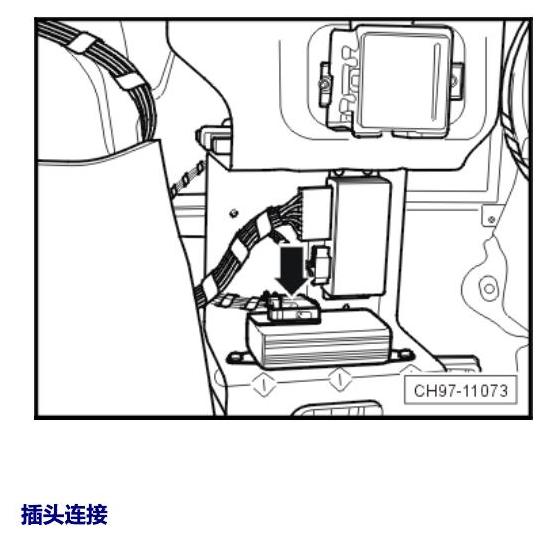

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第147页

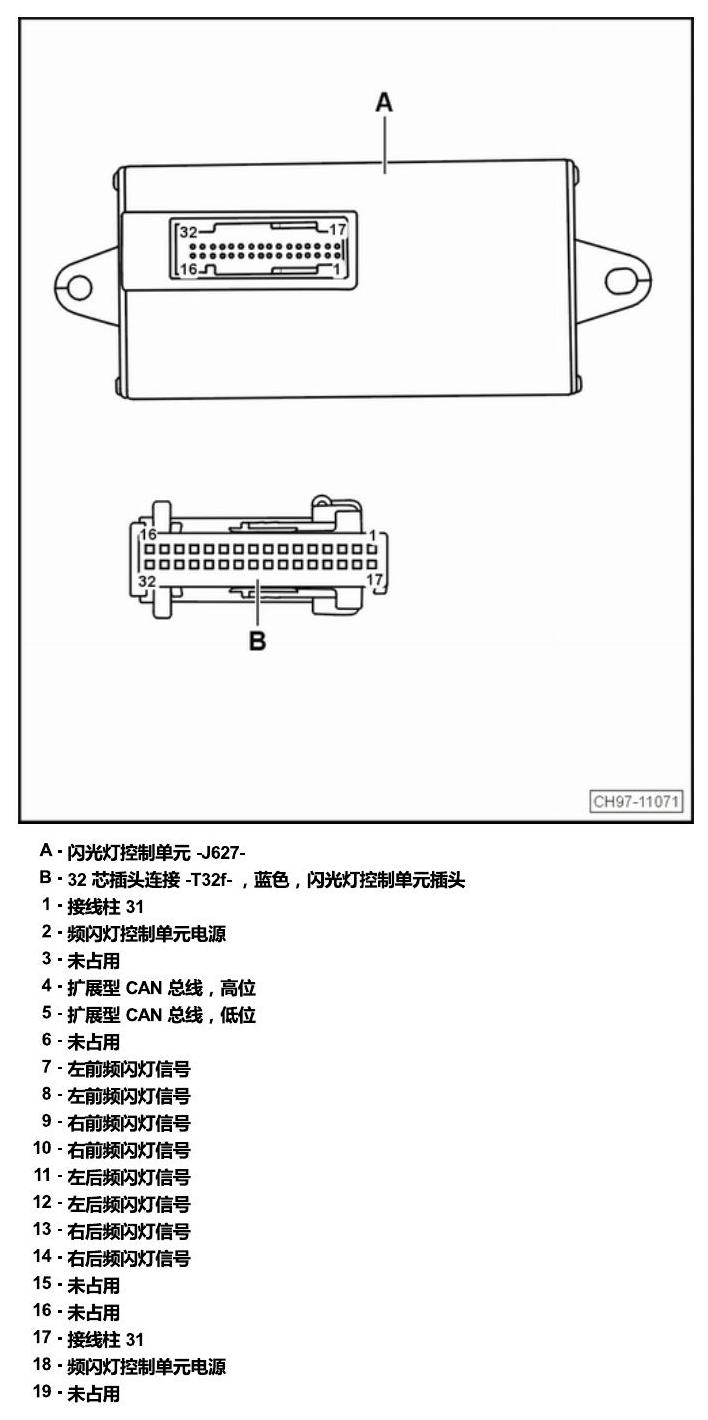

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第148页

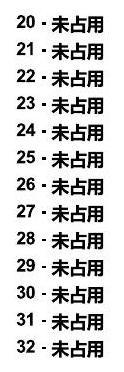

斯柯达明锐控制单元及组合插座2 电路图 — 斯柯达明锐控制单元及组合插座2 电路图原始资料第149页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
