上海大众19途昂 电路图 全轮驱动 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

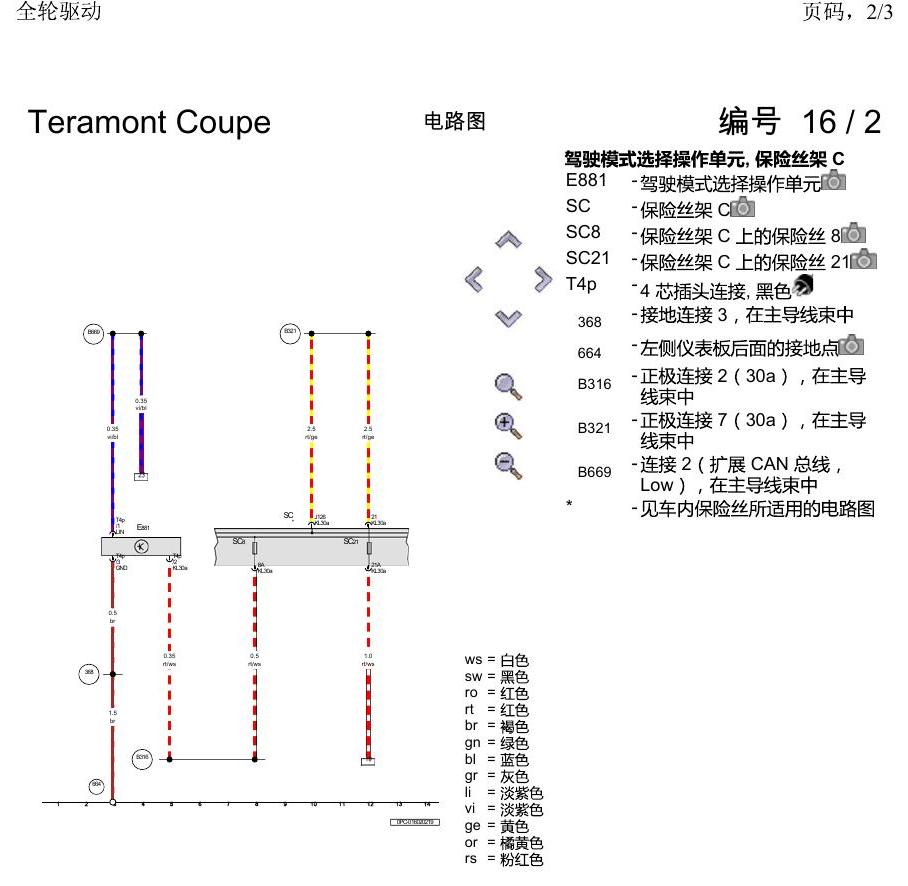

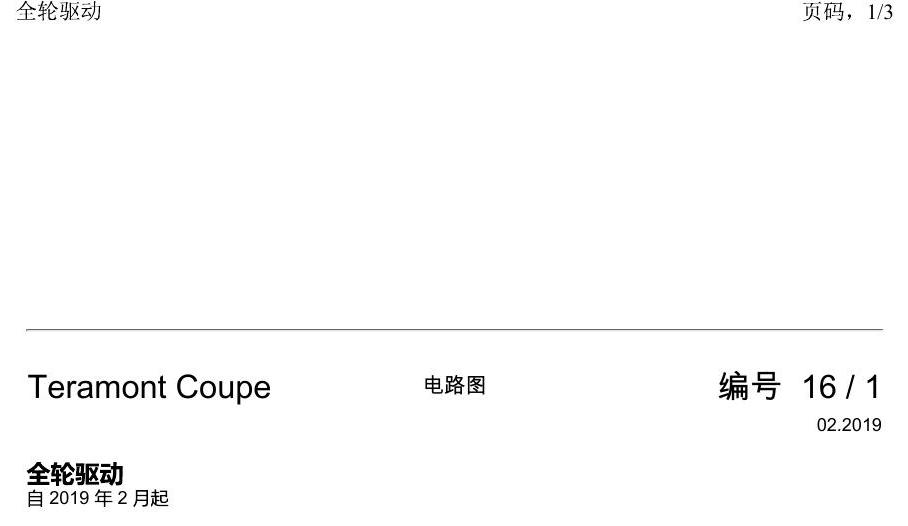

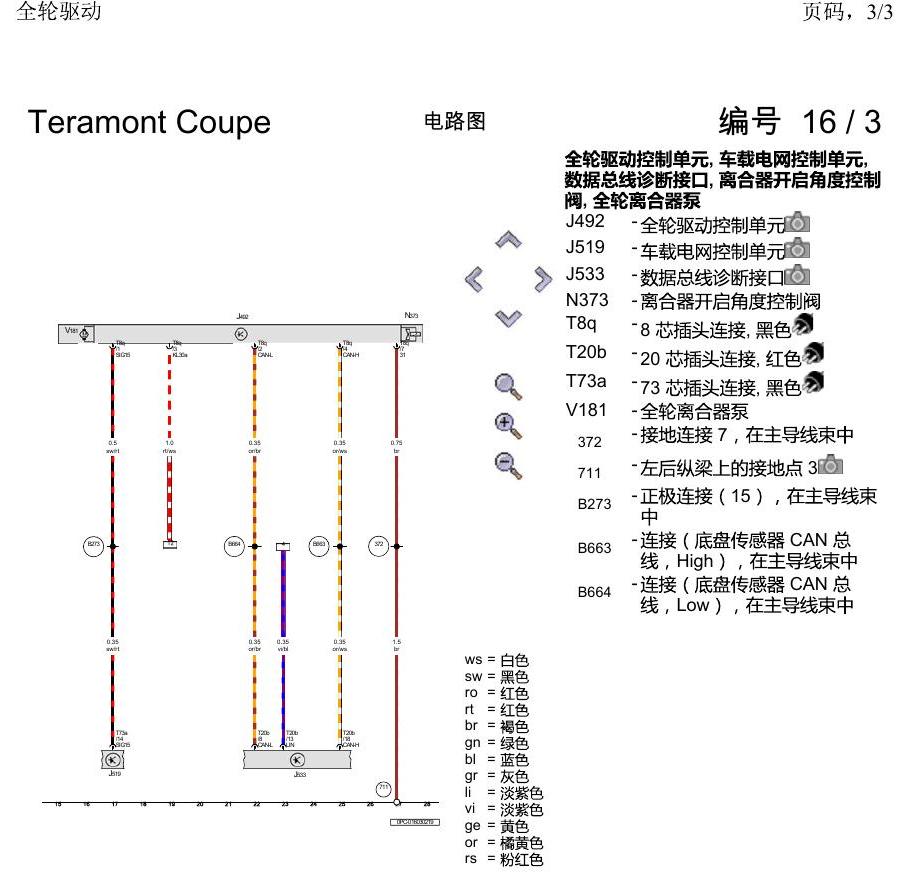

下方为原始资料图，共 3 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q2L 电路图 防抱死制动系统(ABS)与电子稳定程序(ESP), (L0L), 自 2016 年 6 月起 电路图
奥迪Q2L 电路图 防抱死制动系统(ABS)与电子稳定程序(ESP), (L0L), 自 2016 年 6 月起 电路图资料。
上海大众涂岳 电动座椅 不带记忆 电路图
上海大众涂岳 电动座椅 不带记忆 电路图资料。
奥迪Q8 电路图 8 挡自动变速箱 0D5-0D6, (G1G),(TI4), 自 2019 年 4 月起 电路图
奥迪Q8 电路图 8 挡自动变速箱 0D5-0D6, (G1G),(TI4), 自 2019 年 4 月起 电路图资料。
一汽大众CC MQB 多功能方向盘 电路图
一汽大众CC MQB 多功能方向盘 电路图资料。
一汽大众高尔夫嘉旅 基本装备 电路图
一汽大众高尔夫嘉旅 基本装备 电路图资料。
