上海大众辉昂保险丝电路图

2024年10月22日 11:20:00肖师傅

肖师傅

管理员

14149
文章

2
粉丝

电路速查158阅读模式

摘要上海大众辉昂保险丝电路图资料。

上海大众辉昂保险丝电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

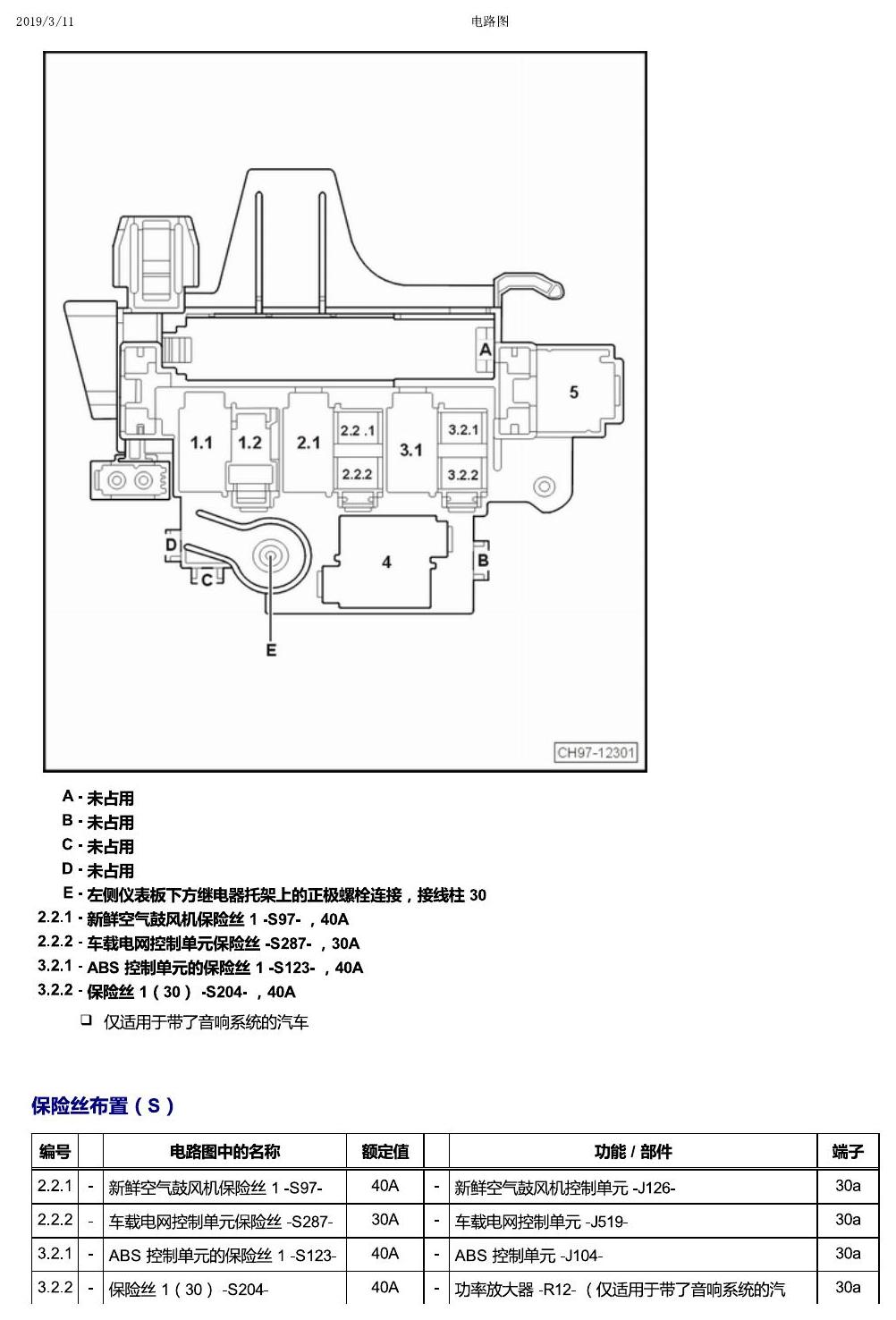

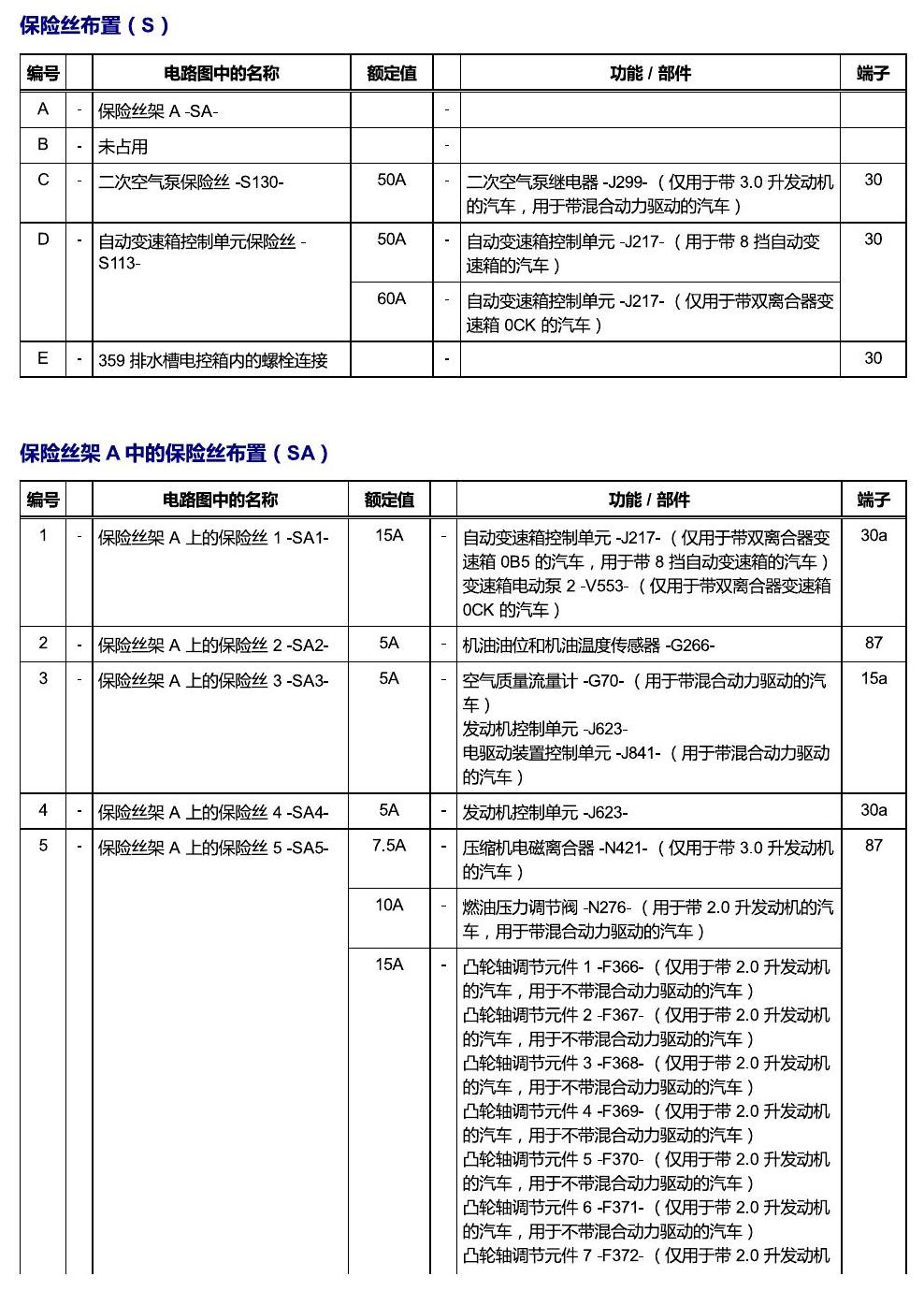

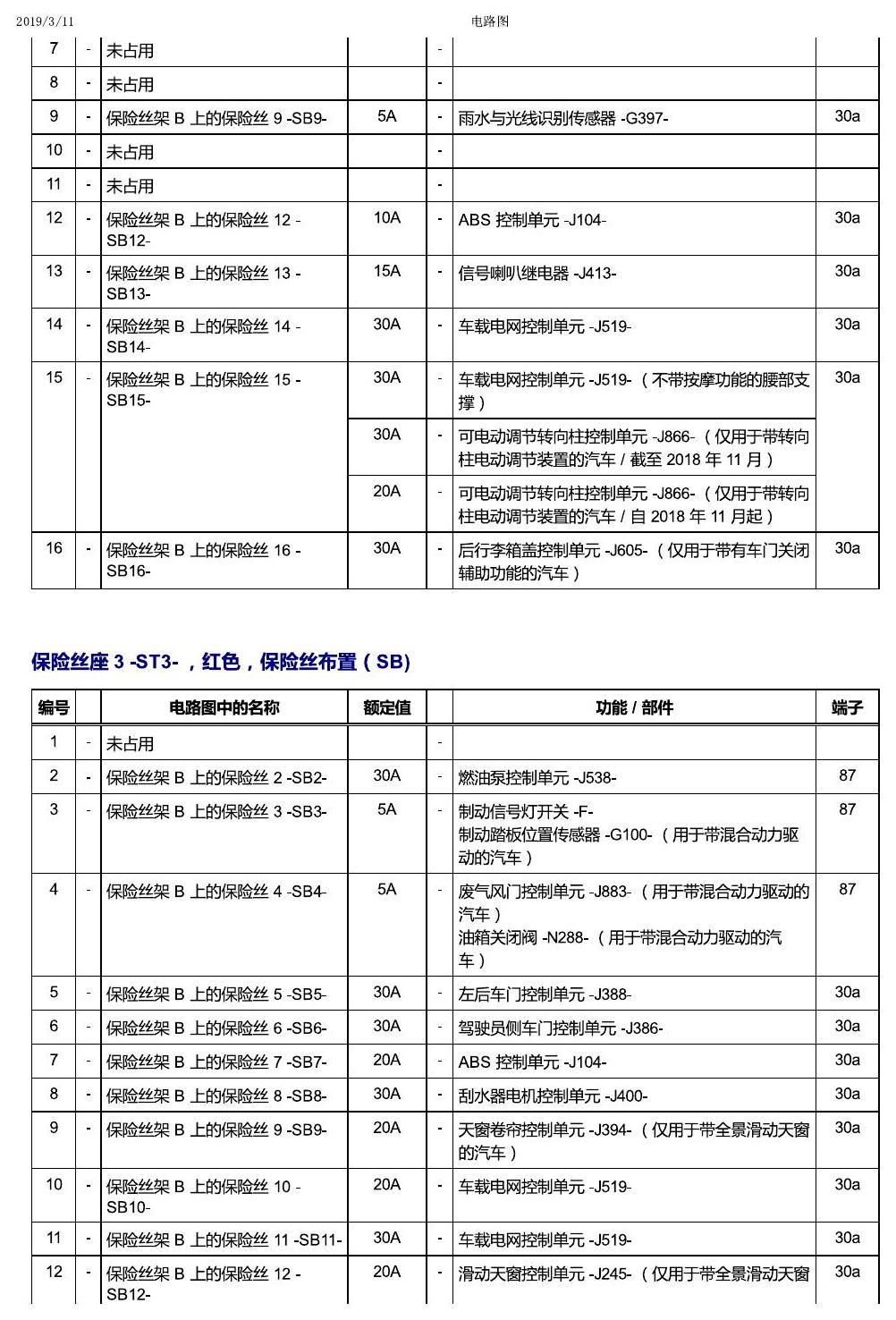

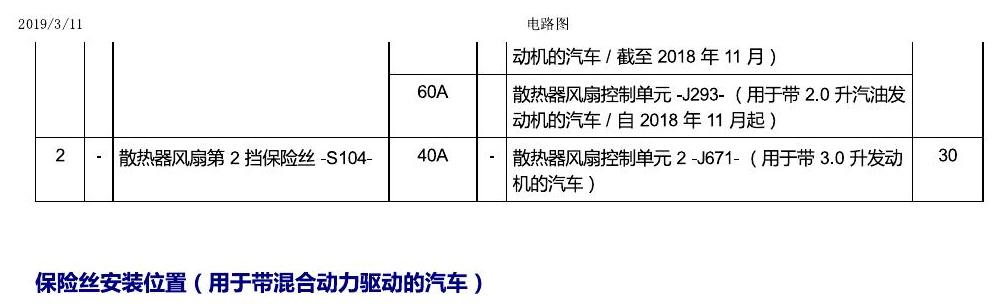

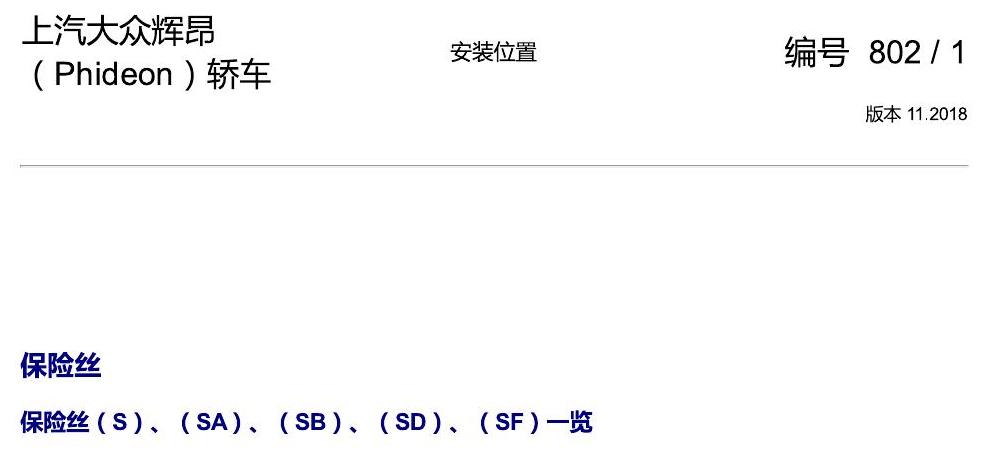

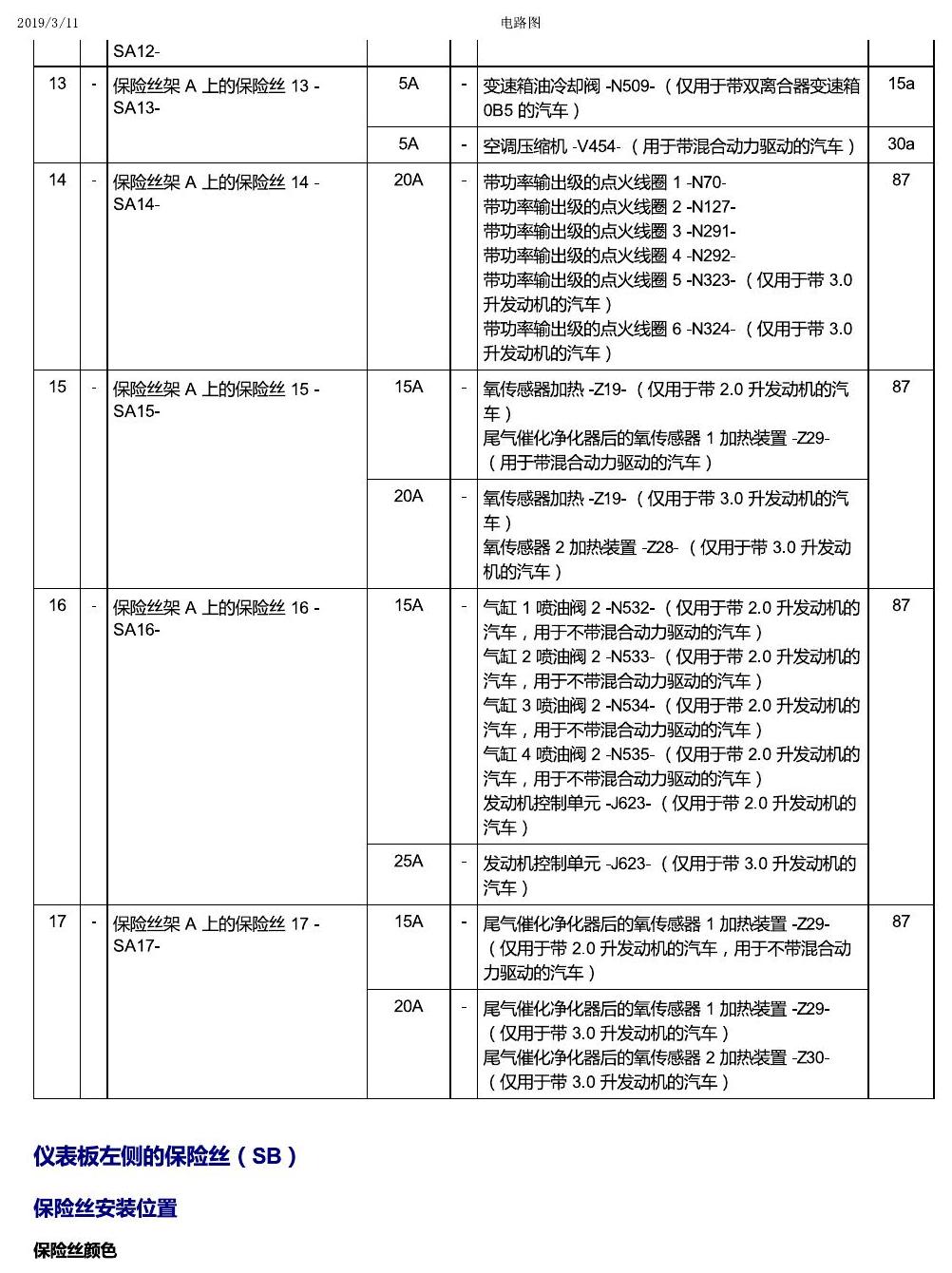

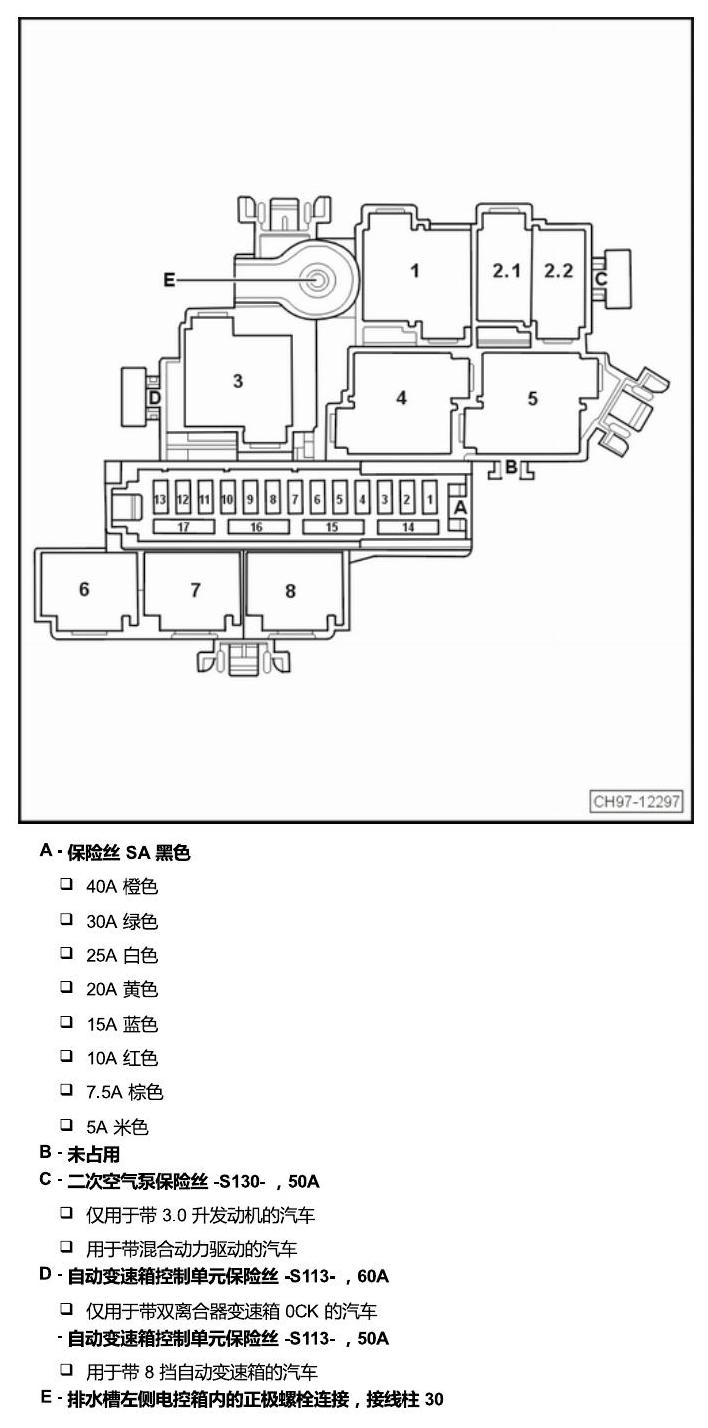

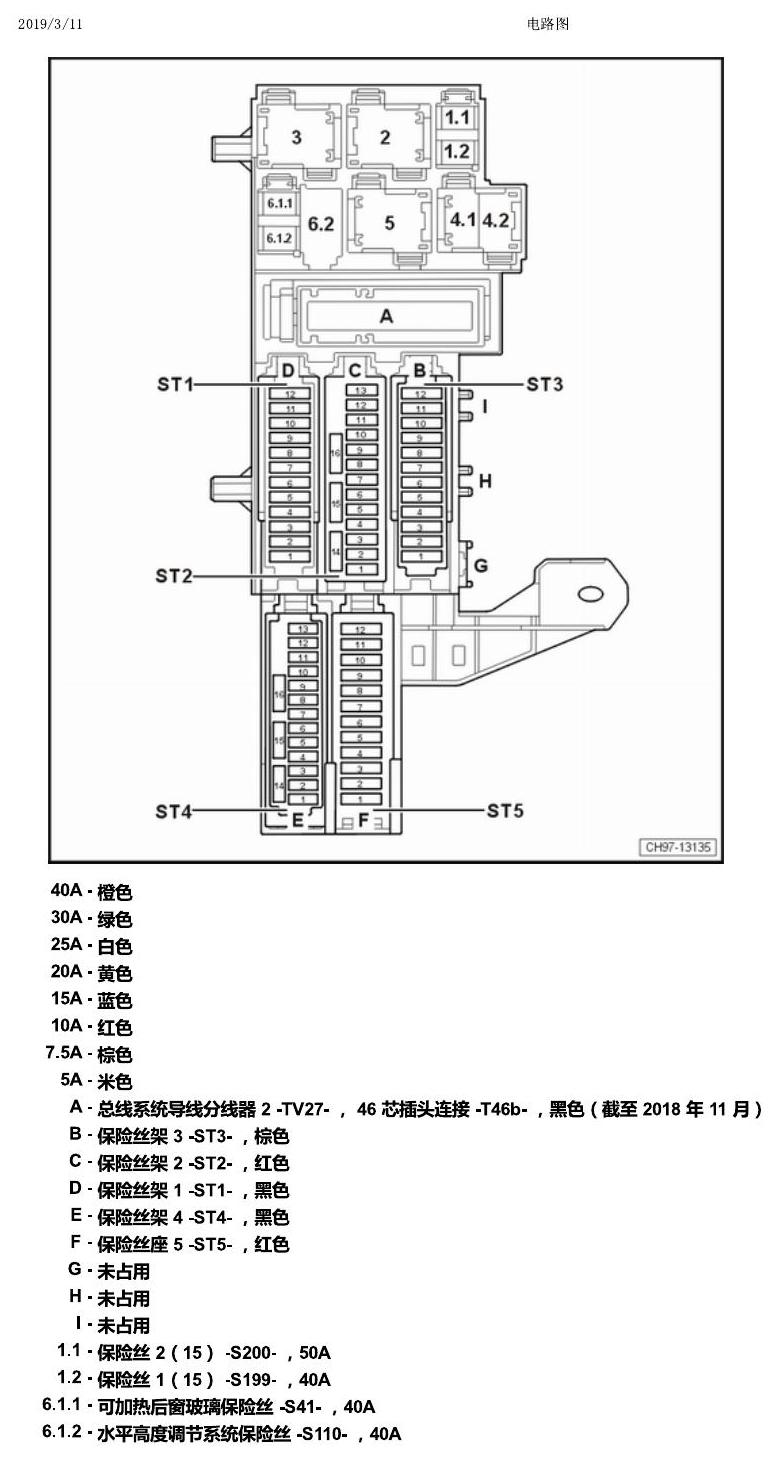

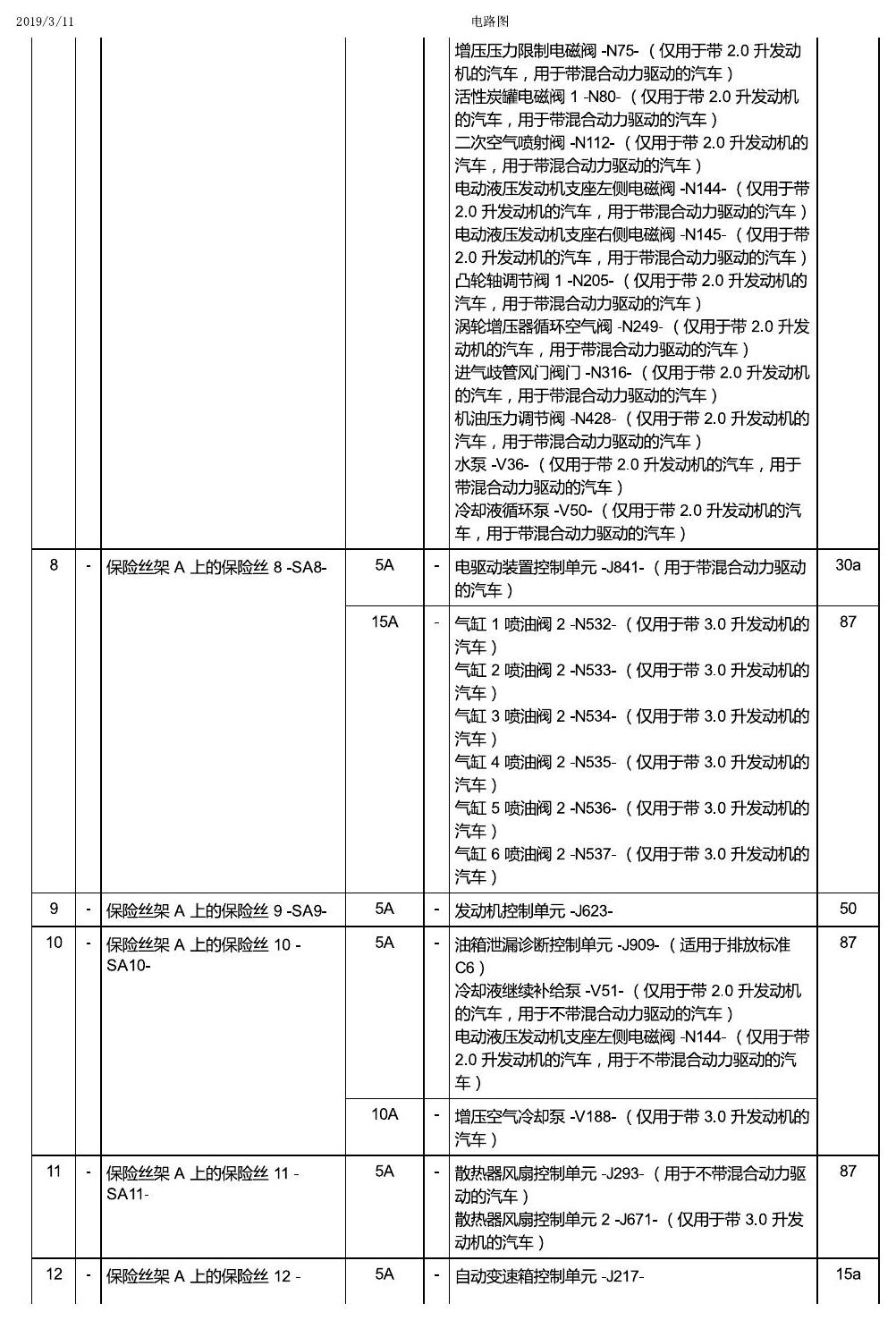

下方为原始资料图，共 36 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

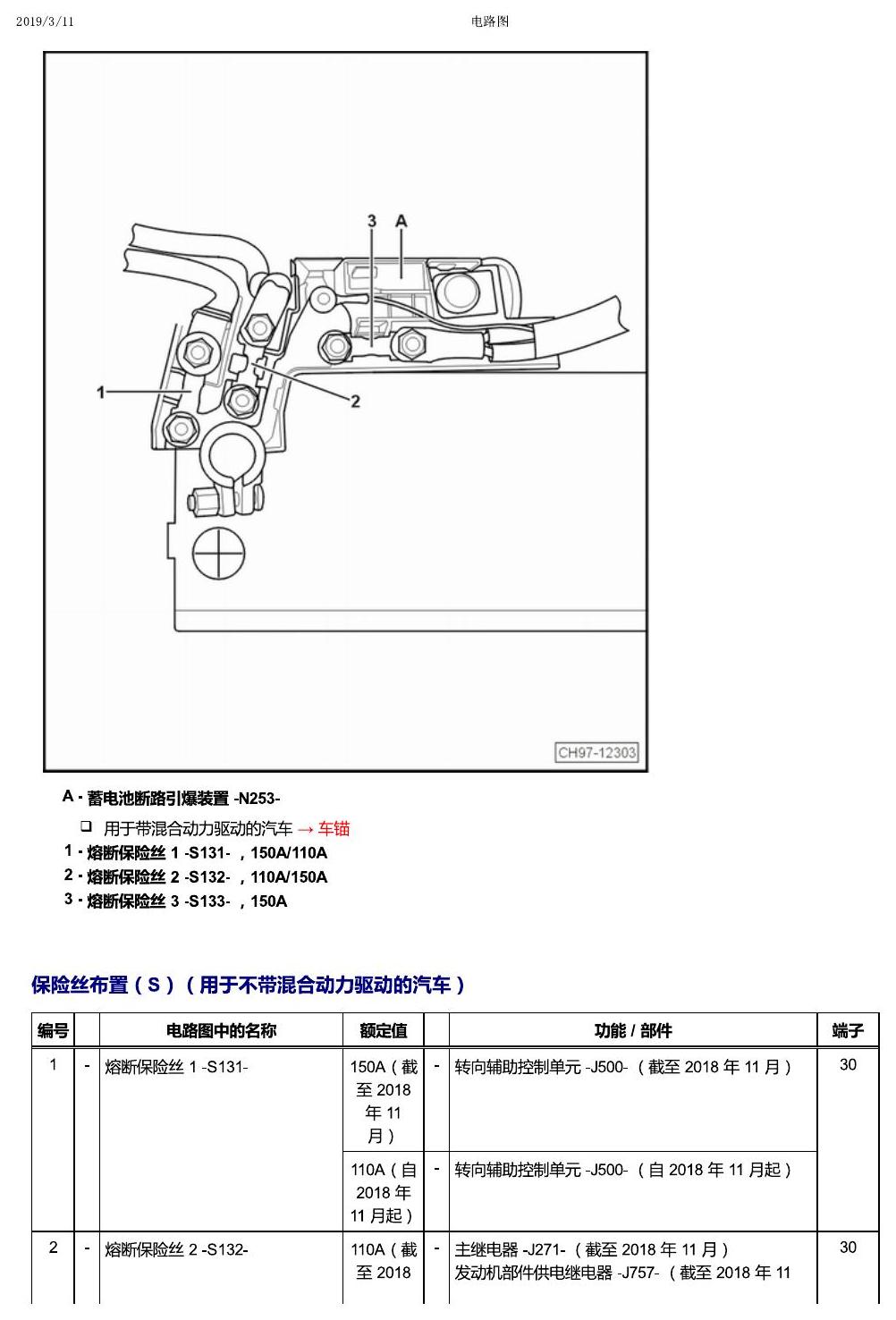

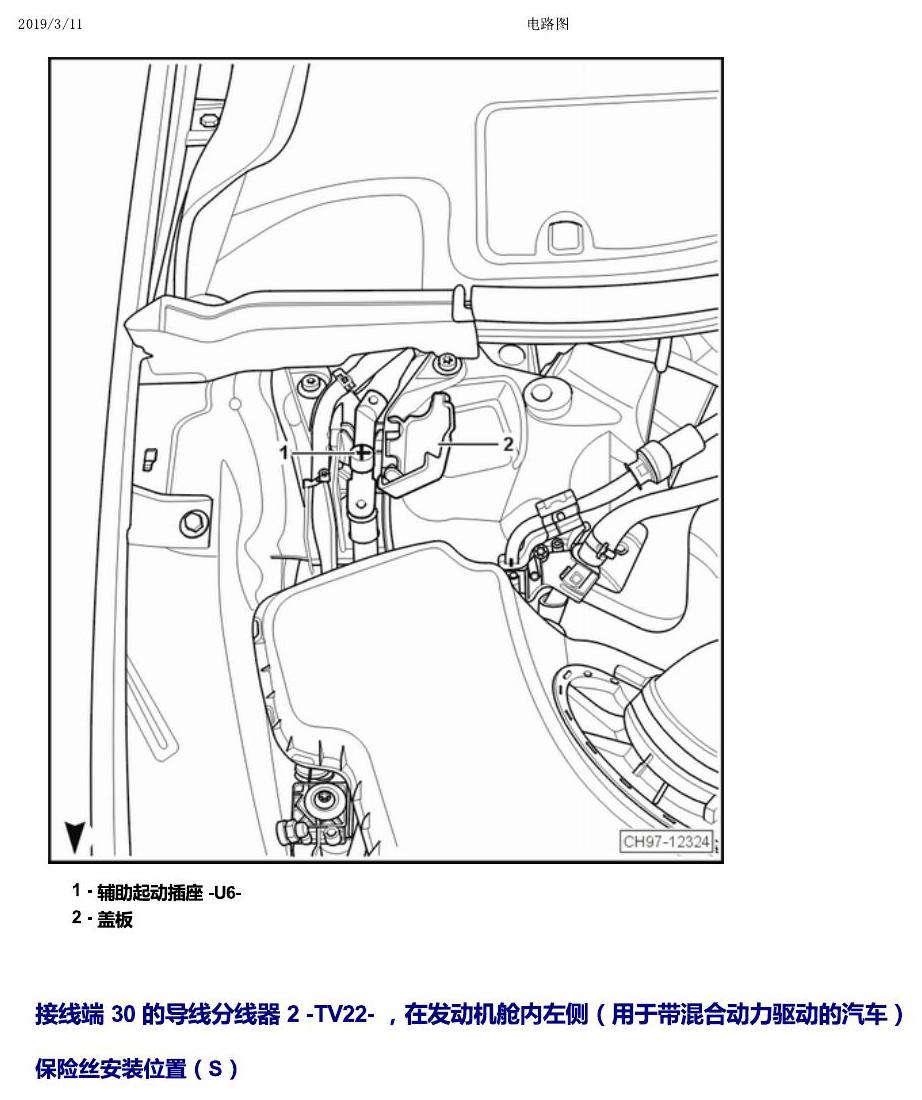

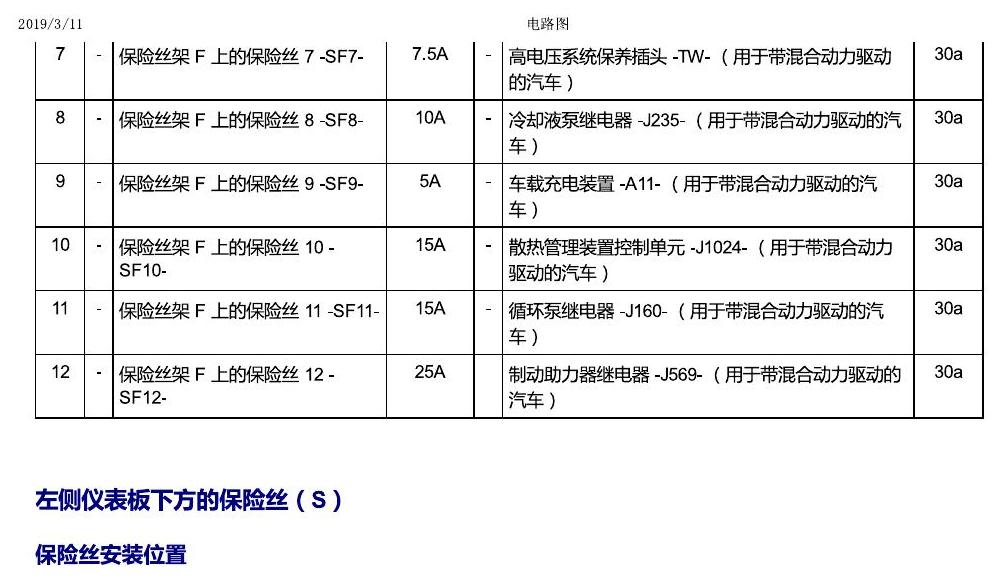

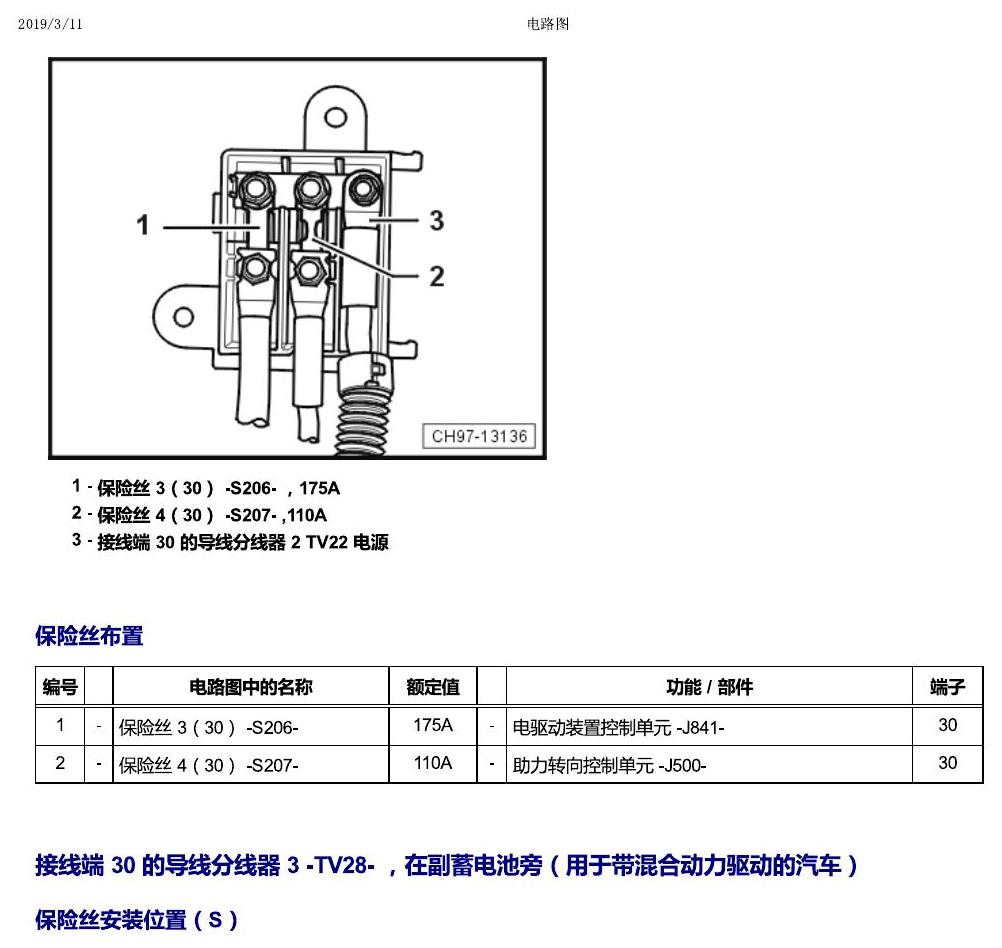

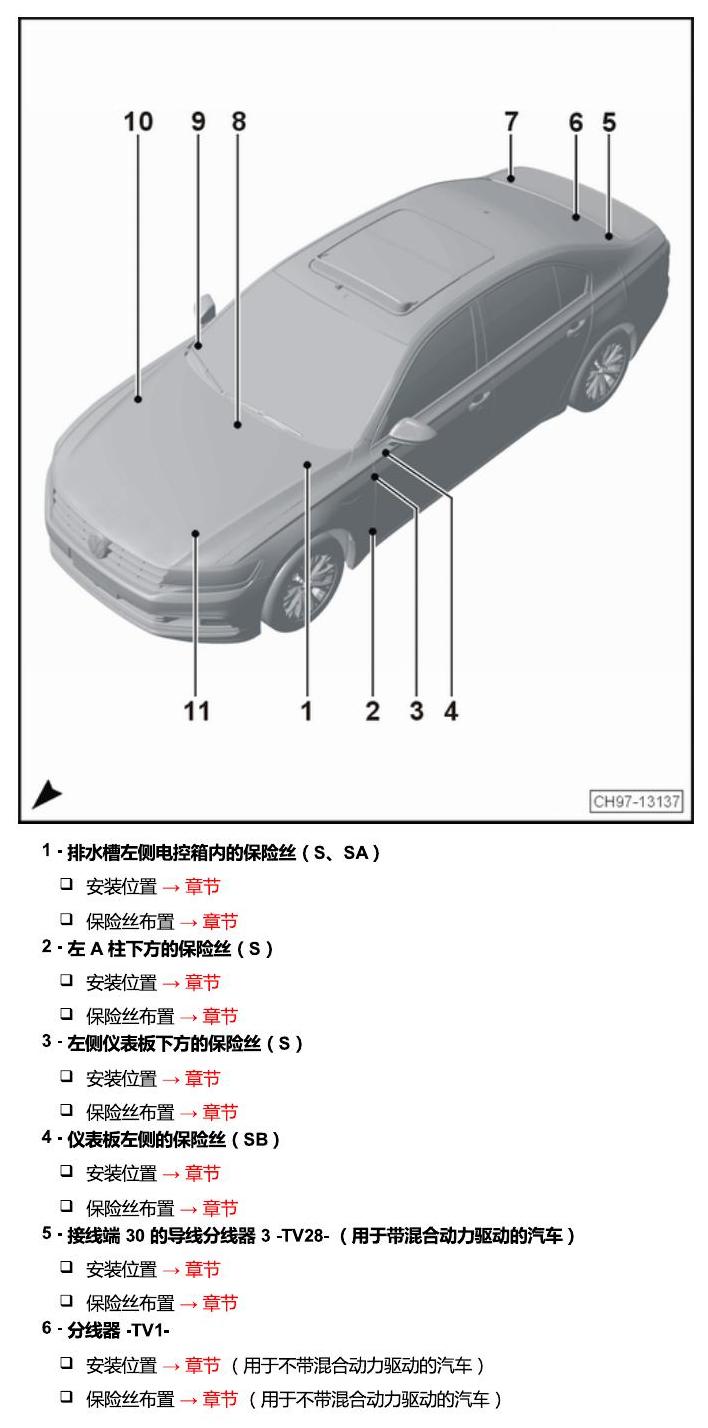

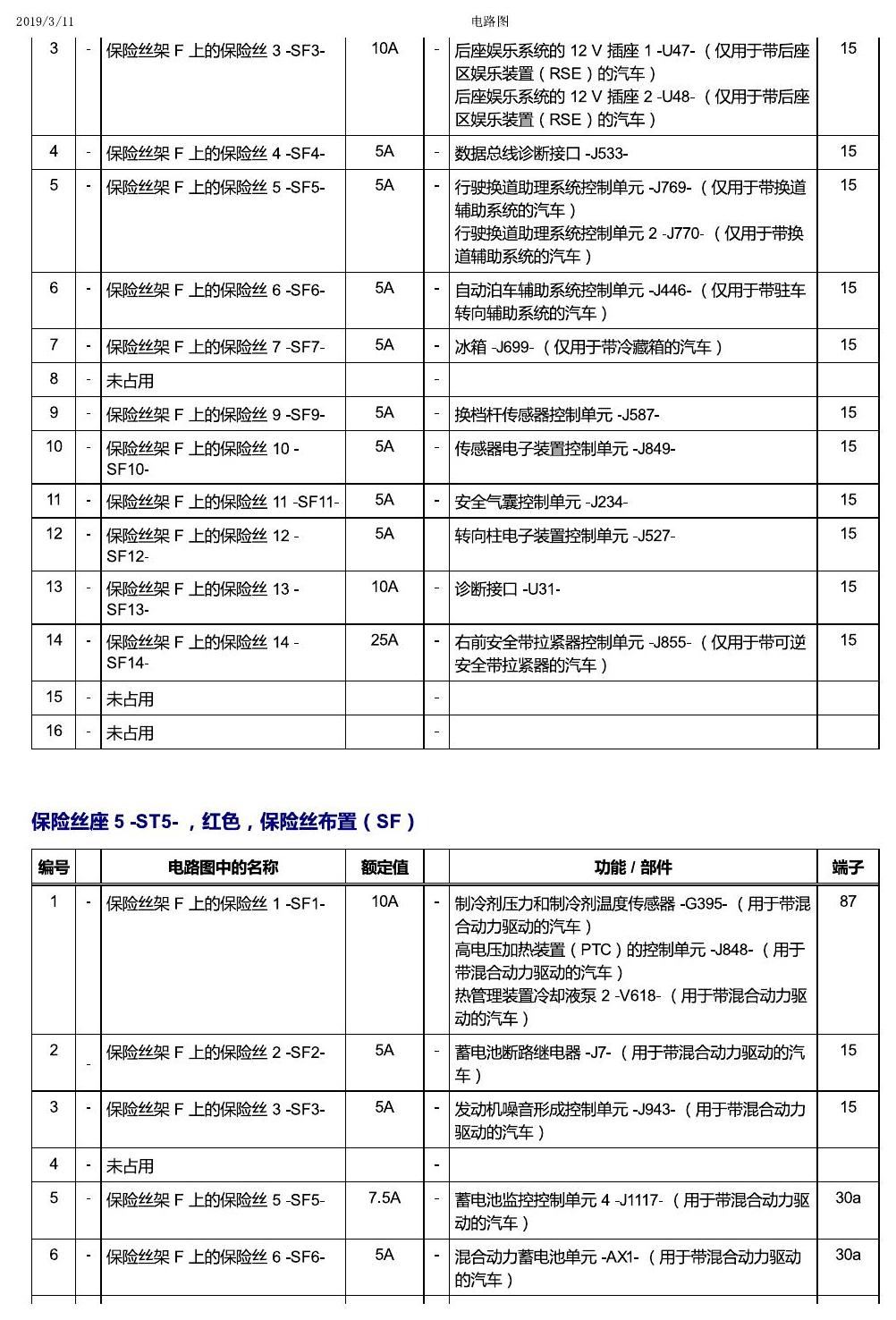

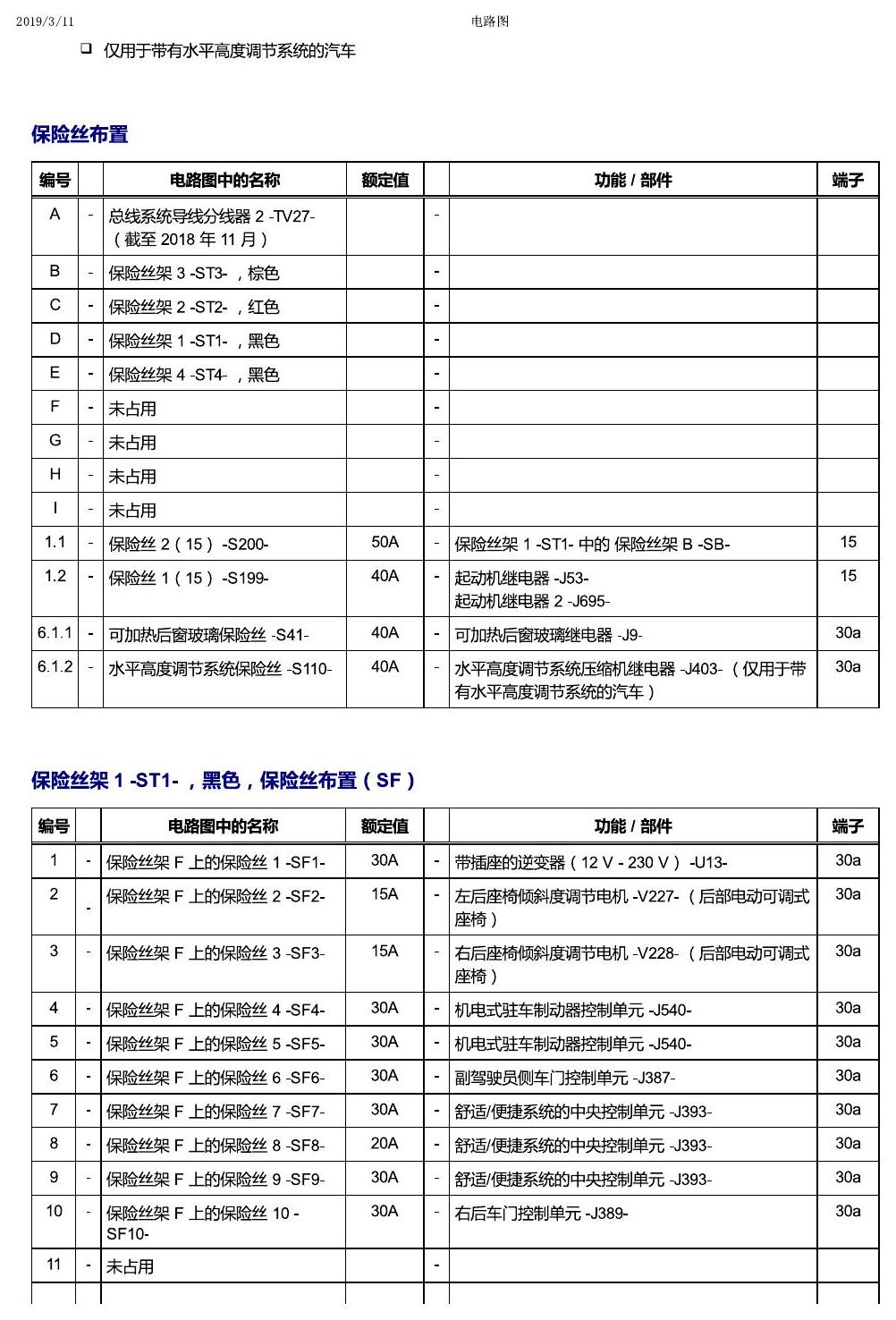

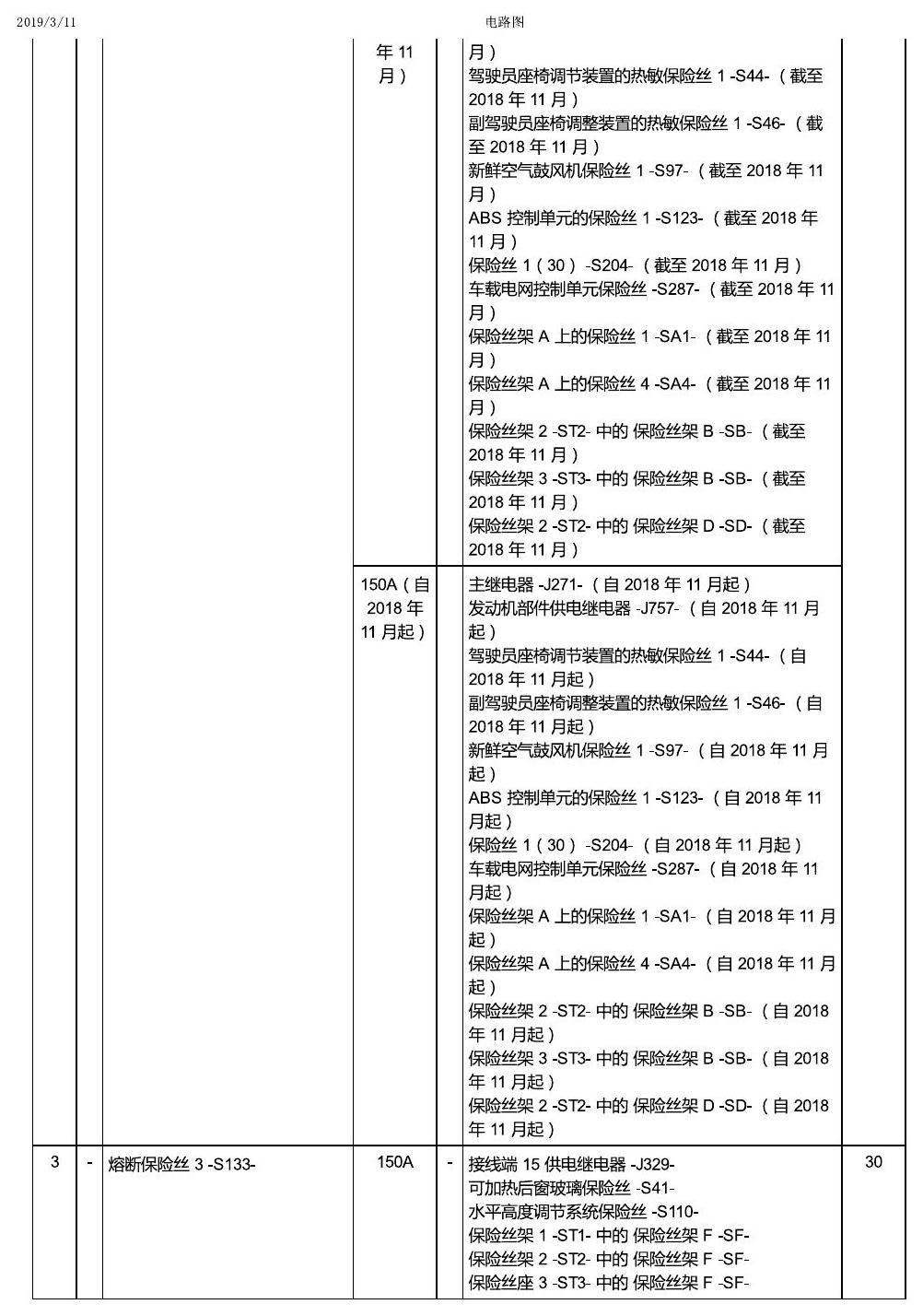

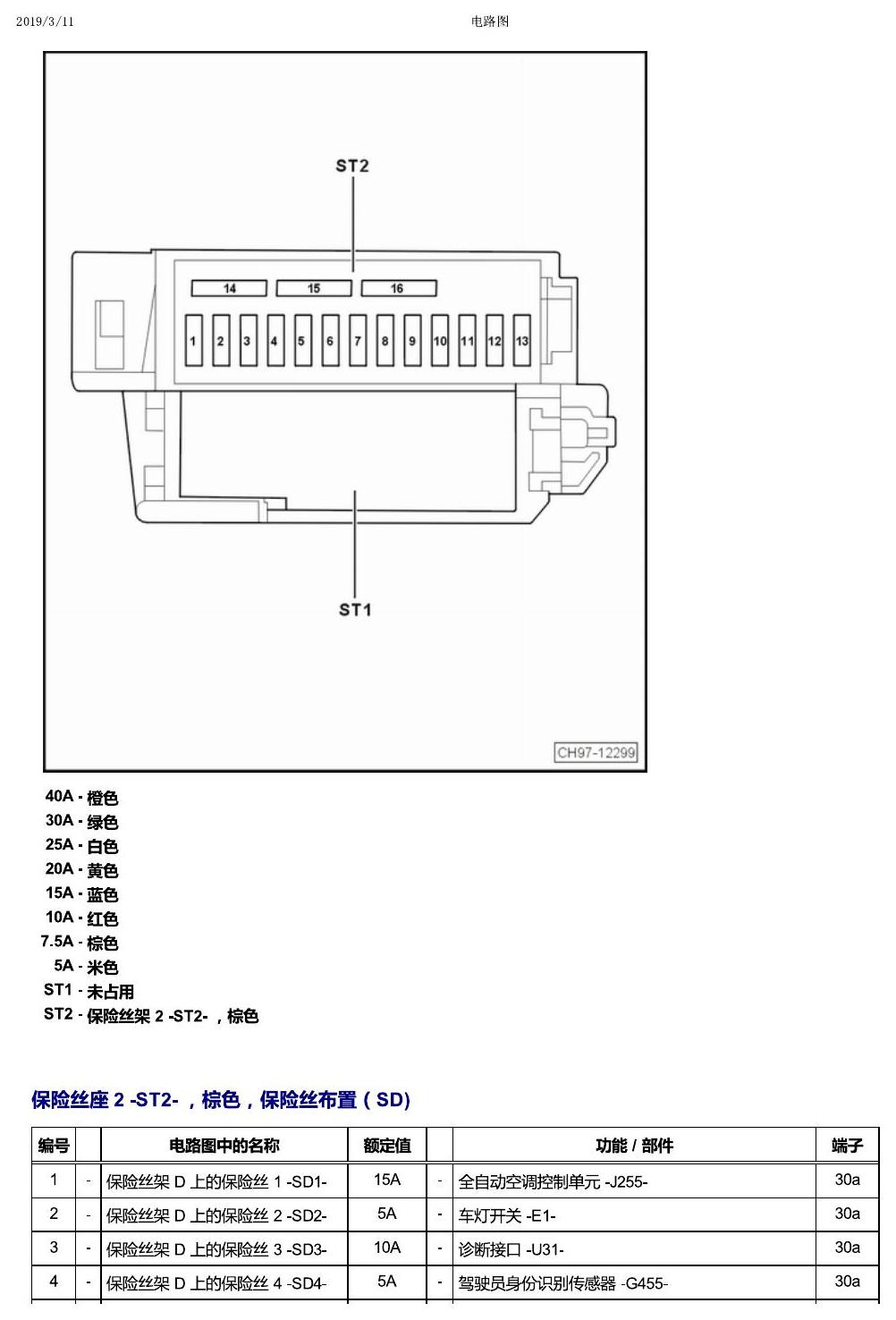

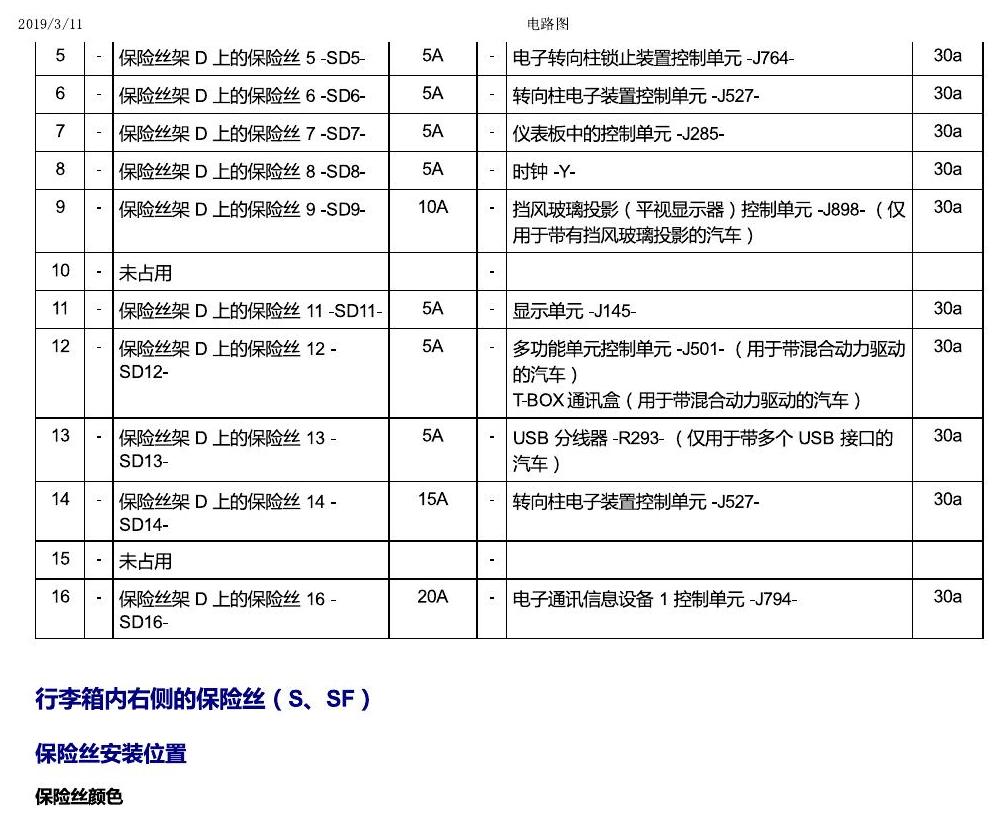

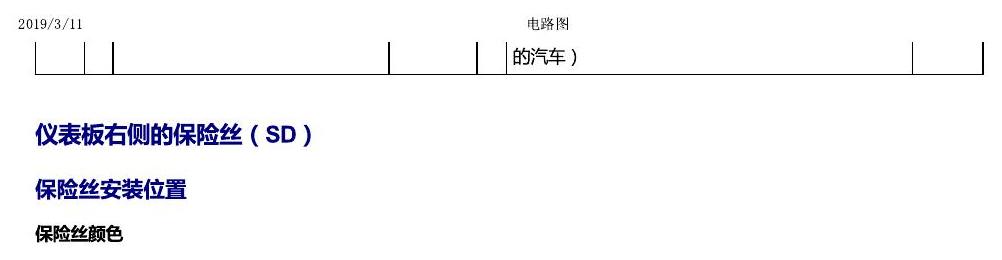

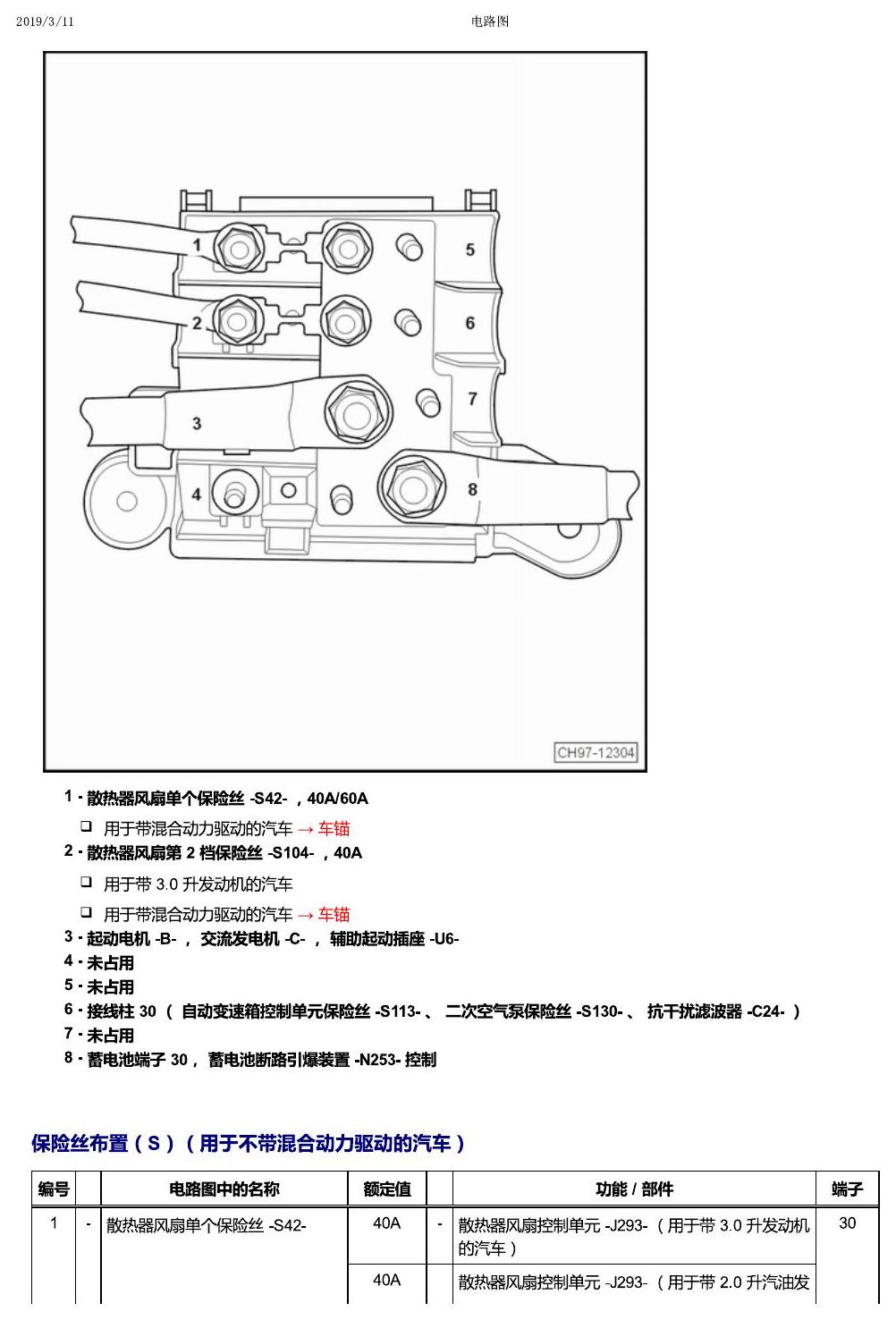

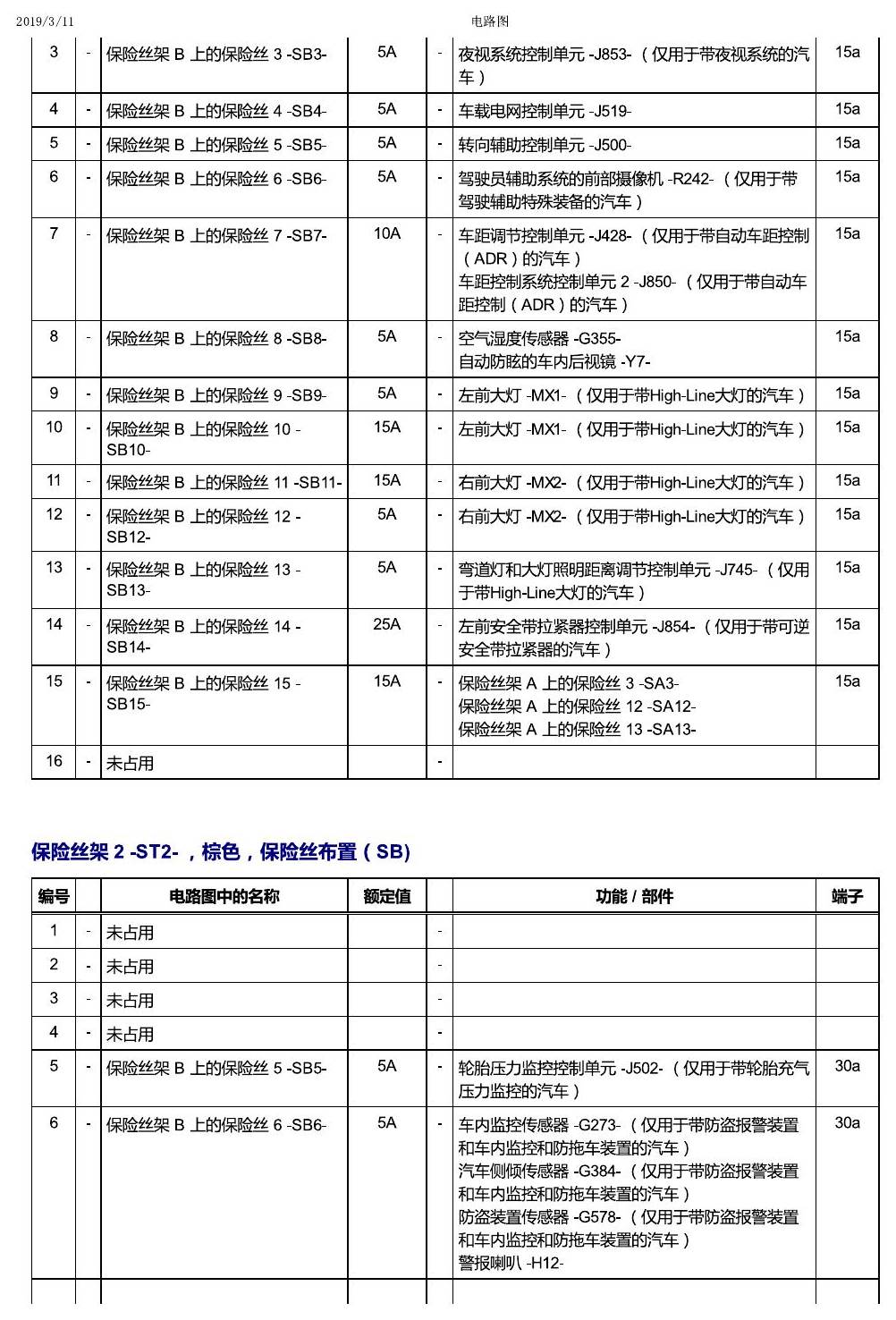

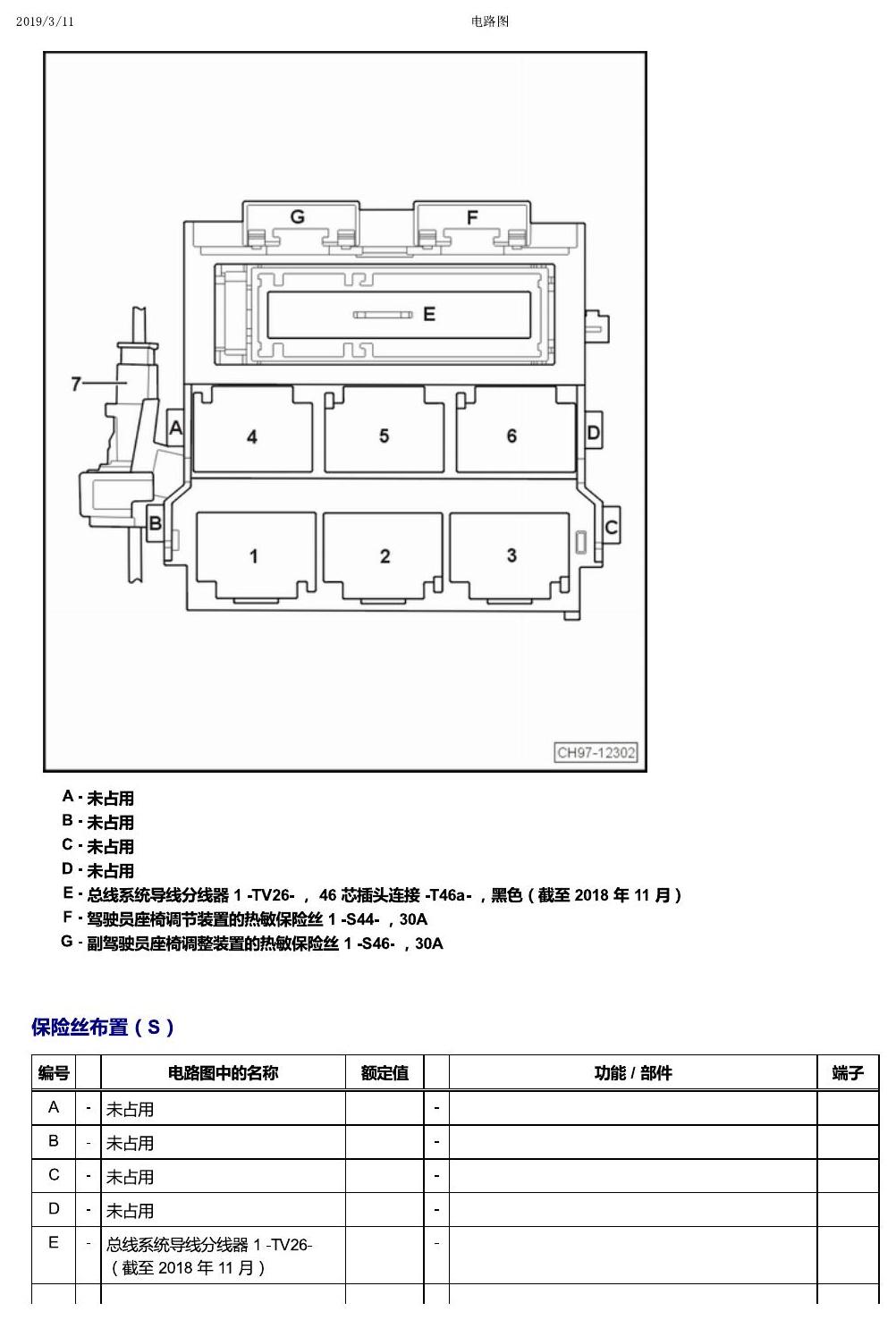

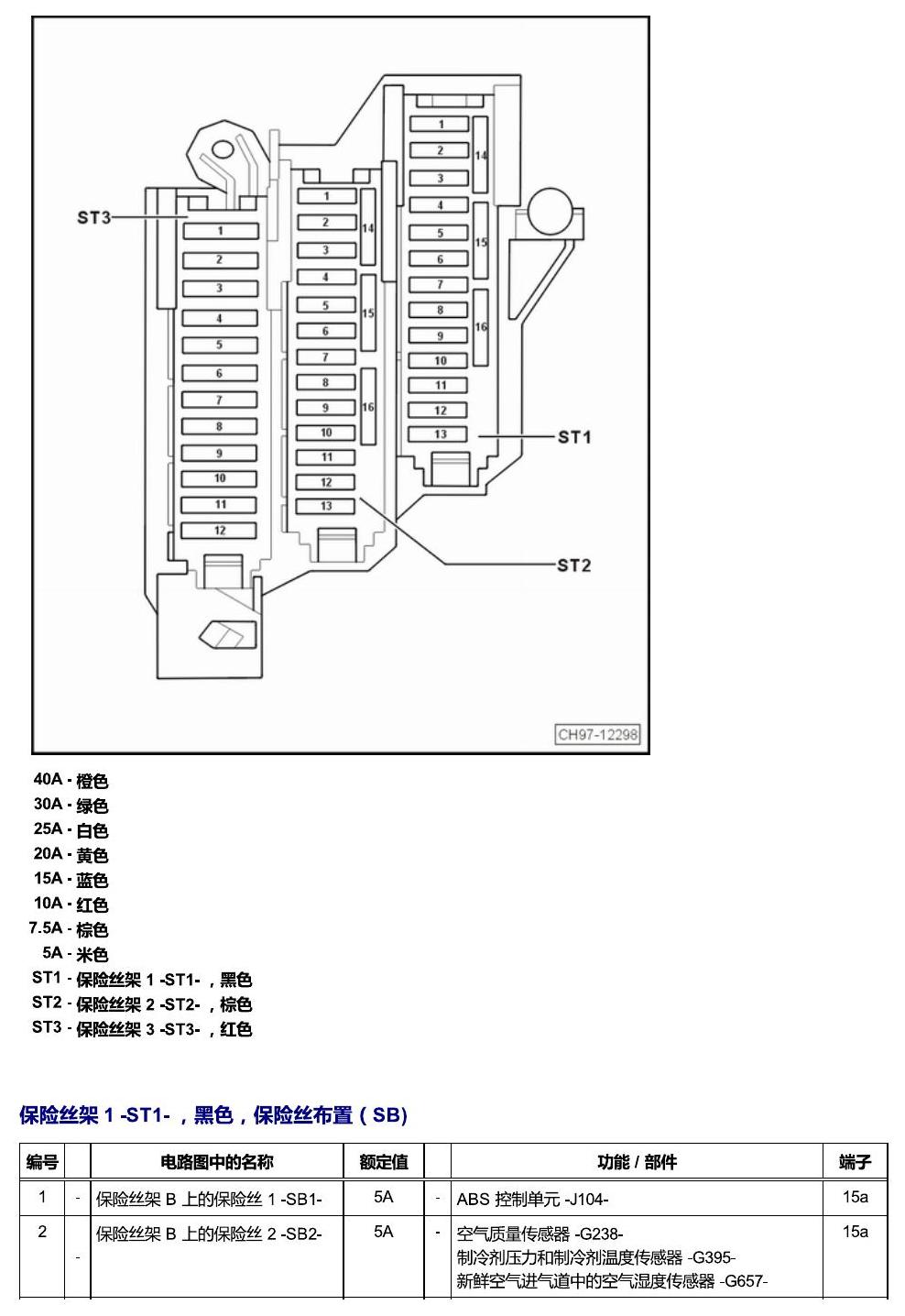

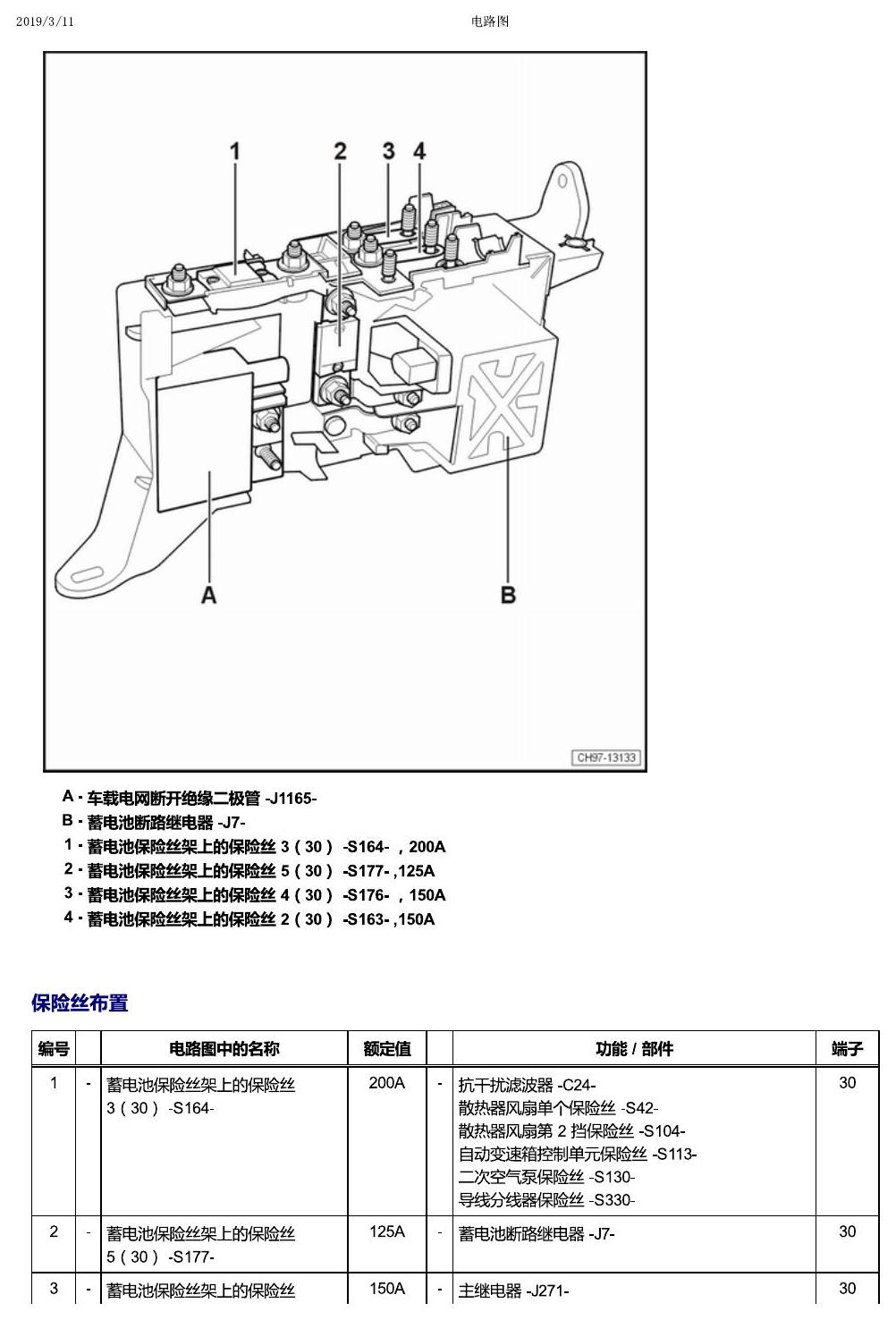

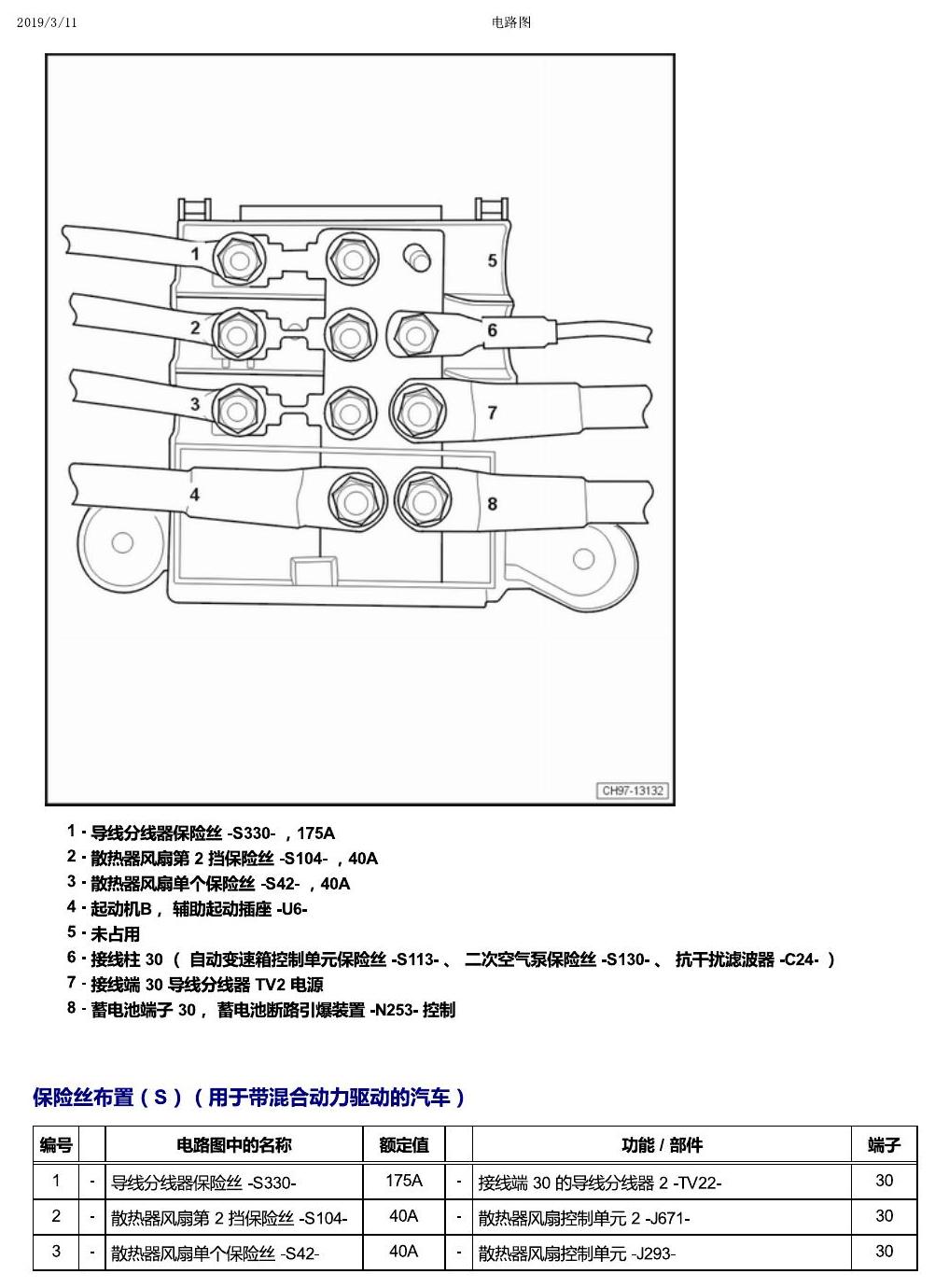

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第1页

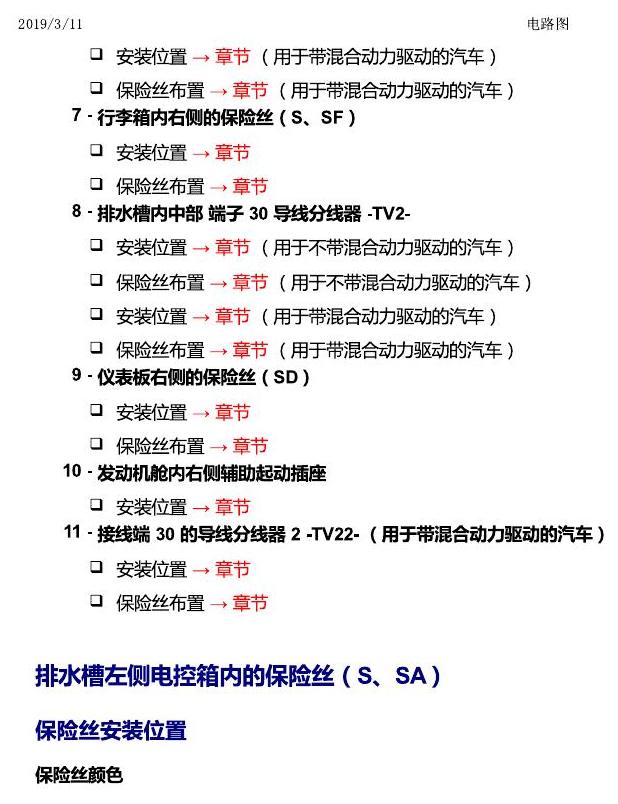

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第2页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第3页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第4页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第5页

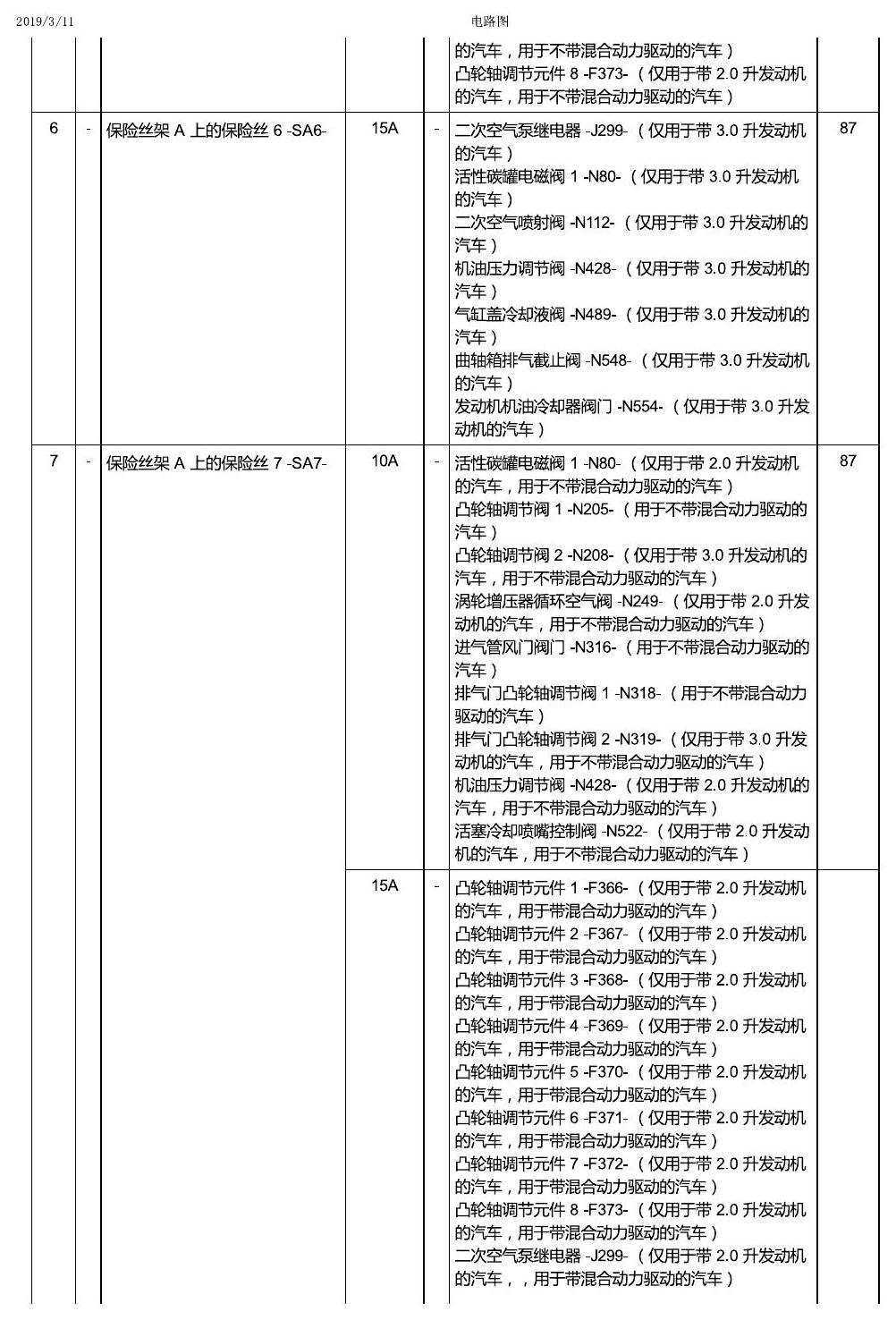

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第6页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第7页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第8页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第9页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第10页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第11页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第12页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第13页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第14页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第15页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第16页

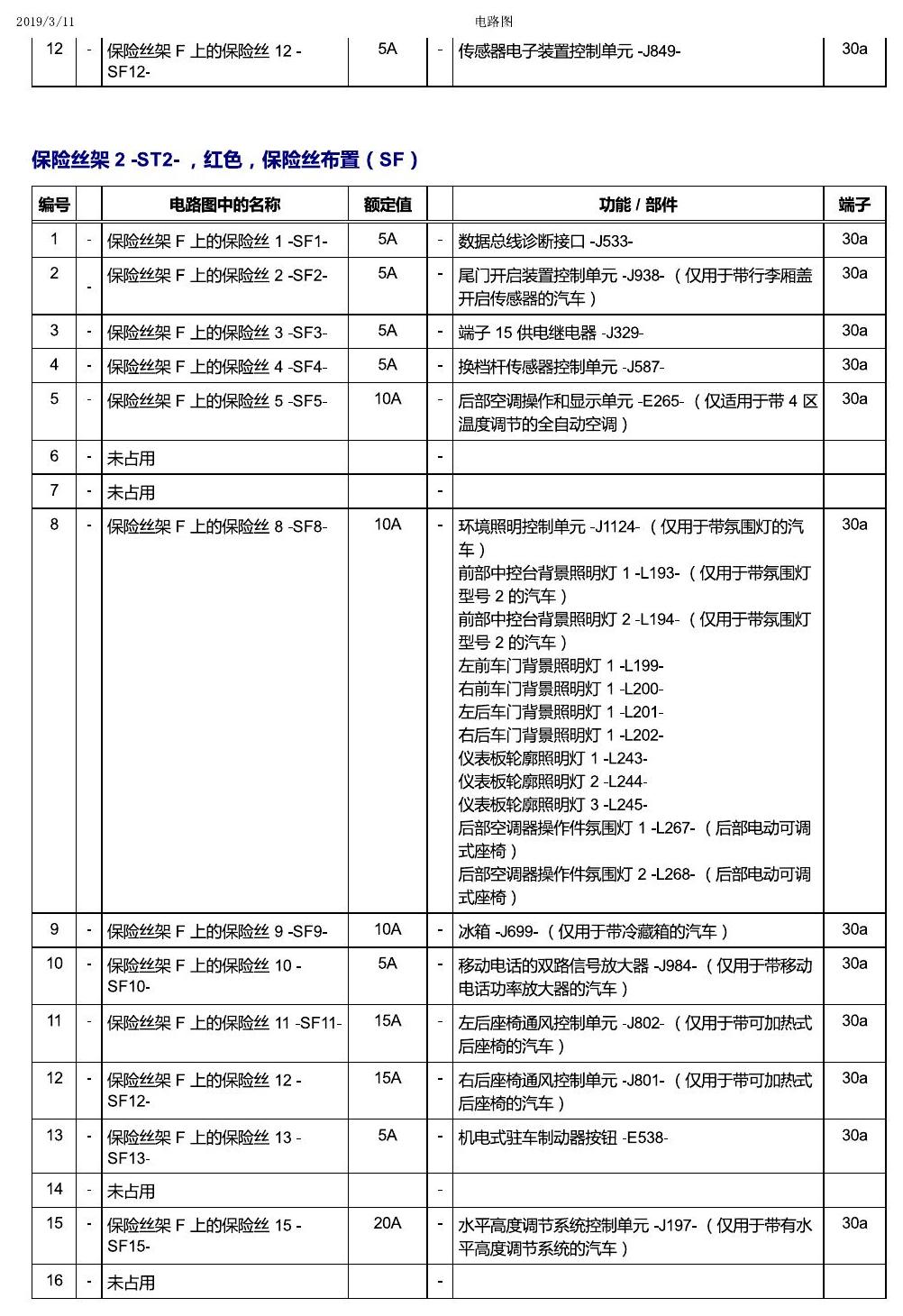

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第17页

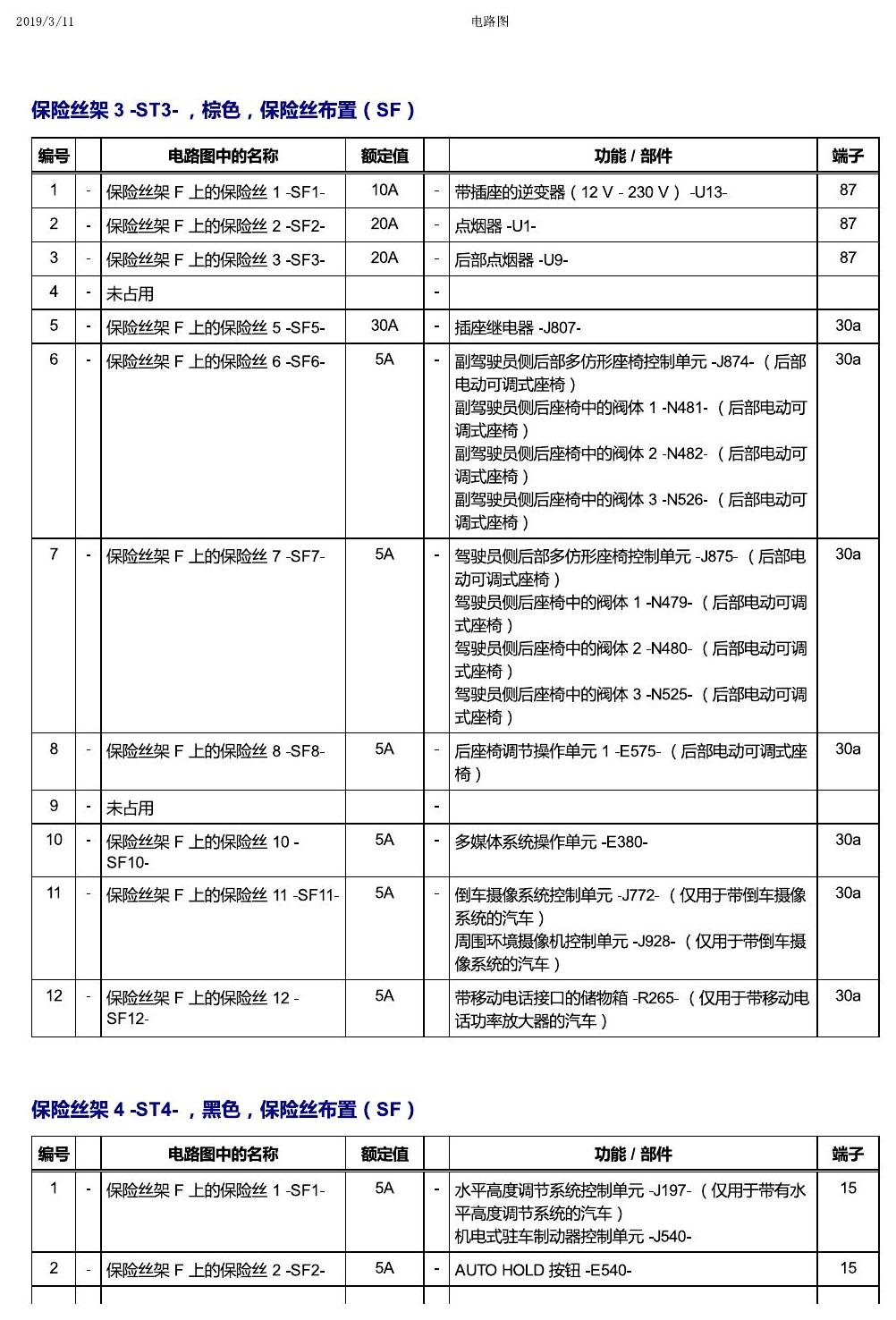

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第18页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第19页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第20页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第21页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第22页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第23页

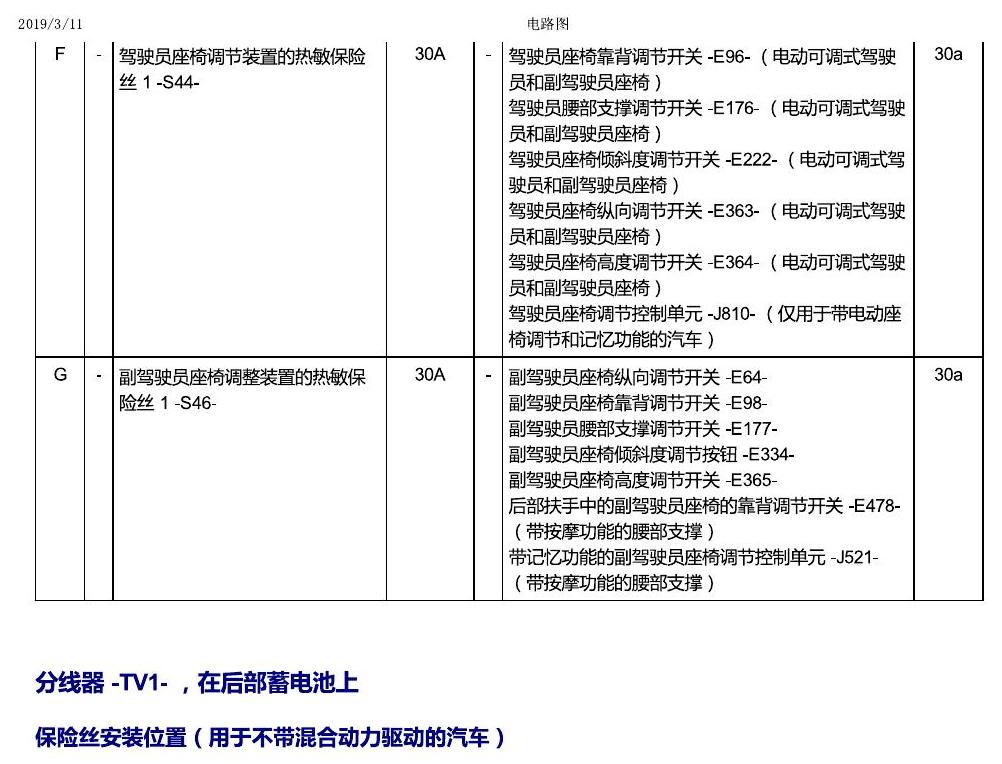

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第24页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第25页

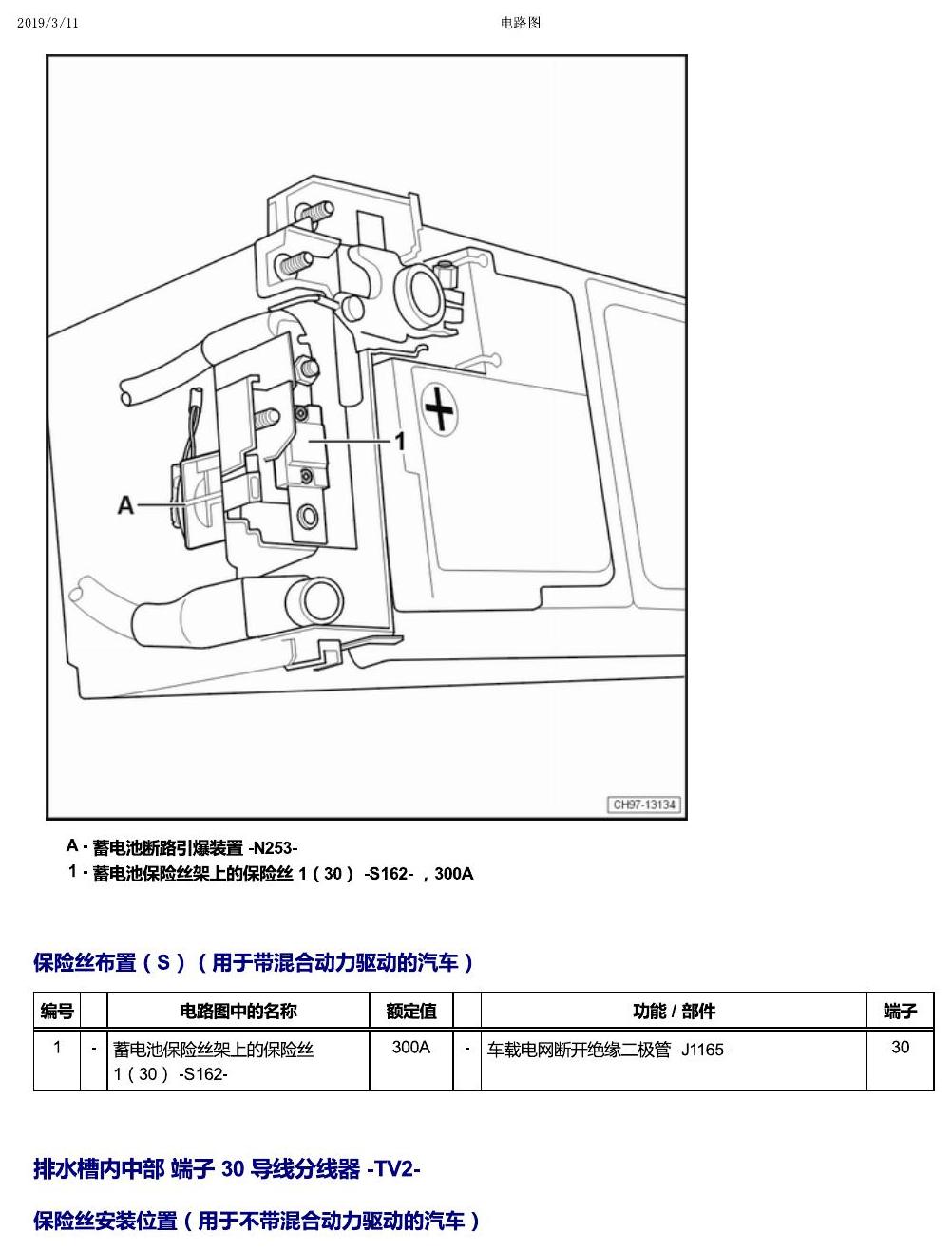

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第26页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第28页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第29页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第30页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第31页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第33页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第34页

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第35页

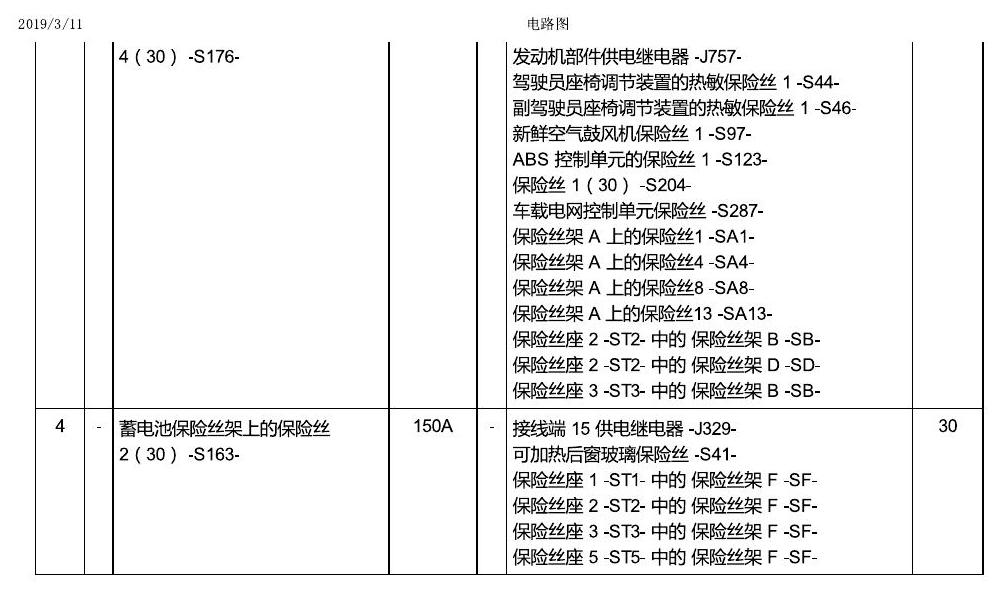

上海大众辉昂保险丝电路图 — 上海大众辉昂保险丝电路图原始资料第36页
