奔驰GL级X166发光星标加装：中网部件、线束布置与供电连接

X166发光星标套件由发光星标、控制部件和专用线束组成，安装前要核对车辆中网结构、套件零件号与供电方案。

线束必须远离高温、运动和锋利部位，并沿既有线束通道固定；蓄电池区域操作还要遵守断电和防短路要求。

一、核对加装套件并拆开中网区域

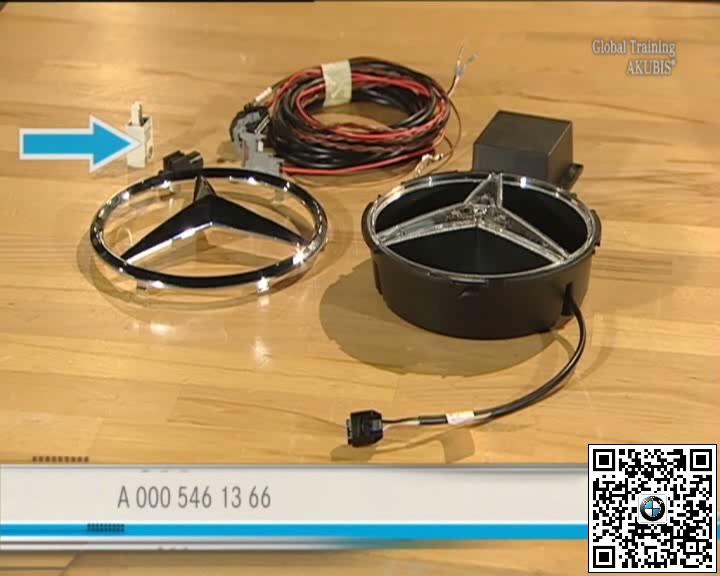

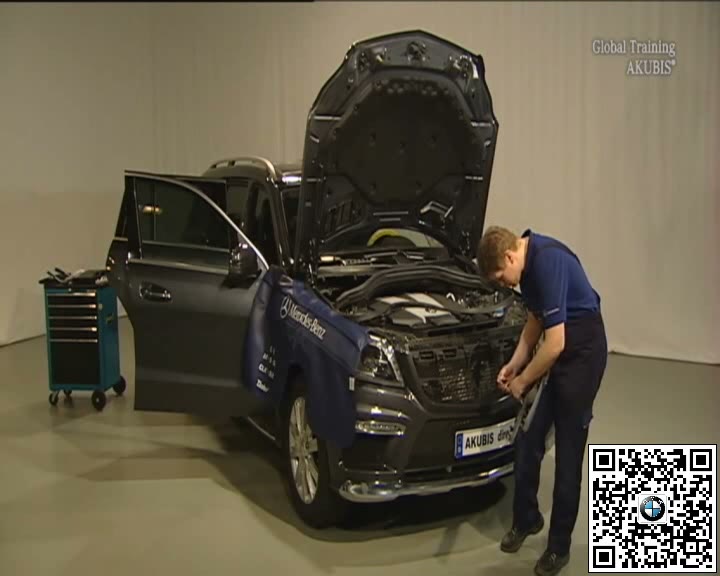

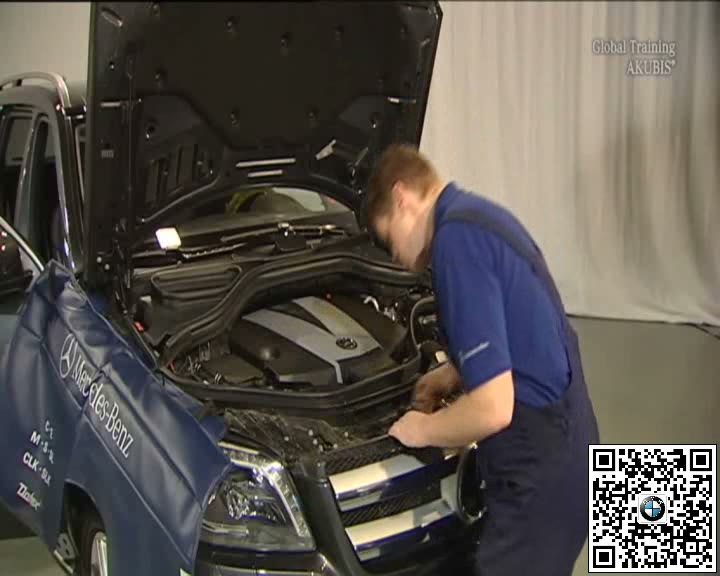

检查星标、控制盒、线束和固定件是否齐全，保护前围漆面，拆开发动机舱前部覆盖和中网星标连接。

二、安装发光星标并布置发动机舱线束

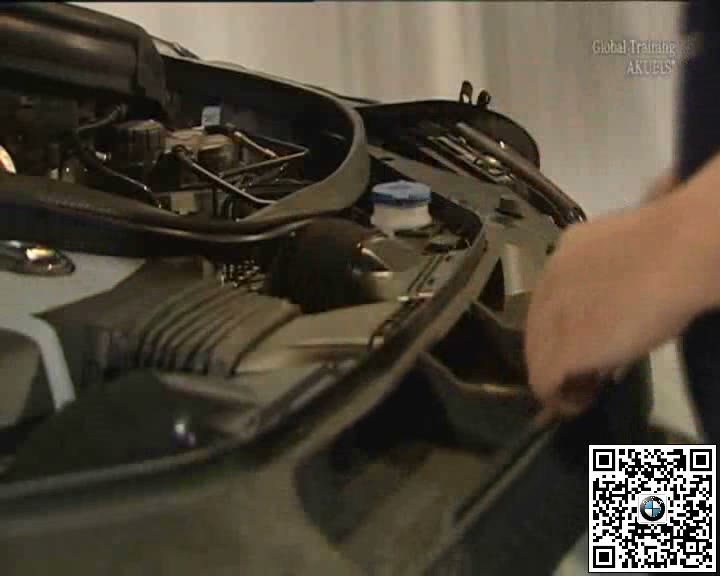

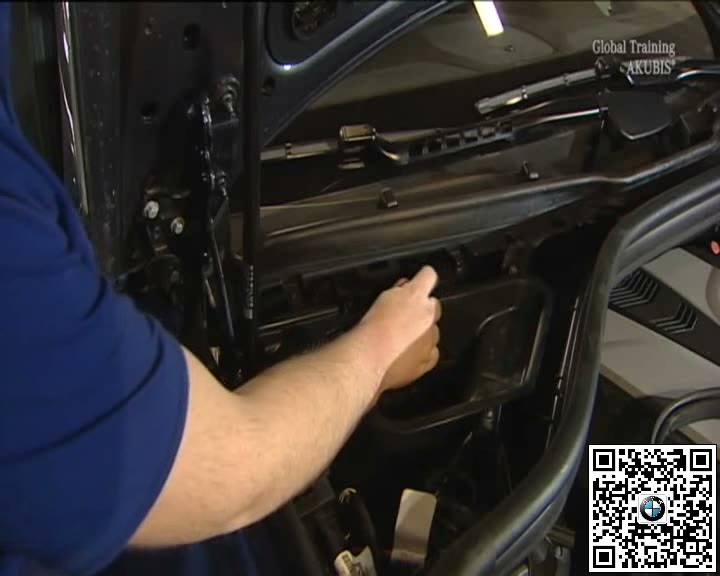

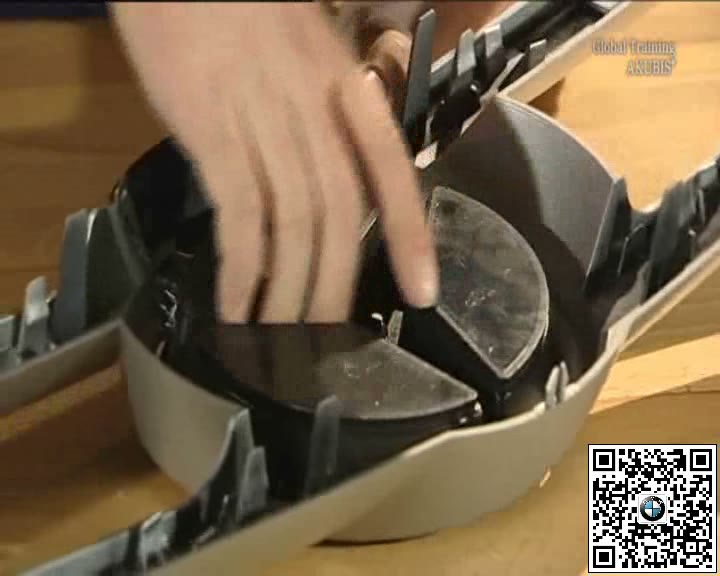

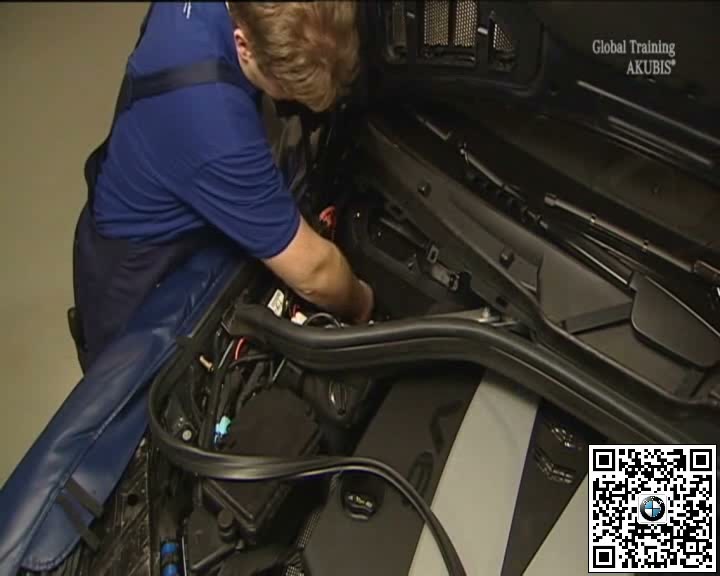

将发光星标准确装入中网并确认卡扣锁止，线束沿规定通道进入发动机舱，使用原位固定点保持安全间距。

三、进入蓄电池区域连接控制与供电

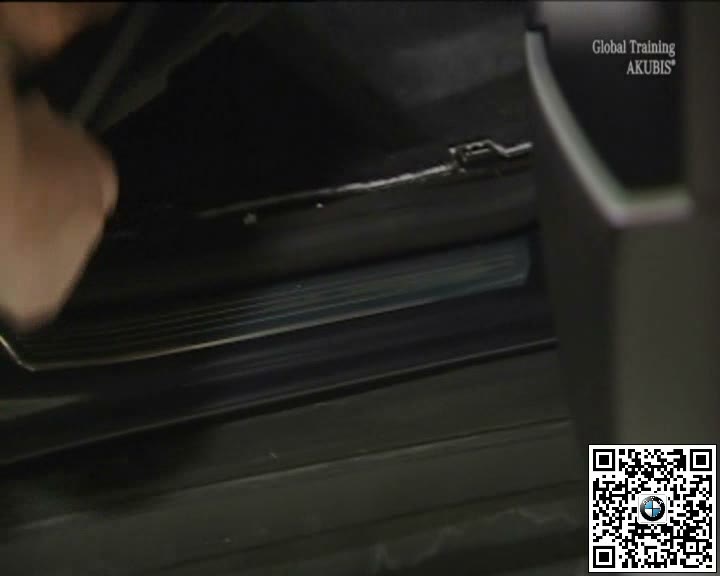

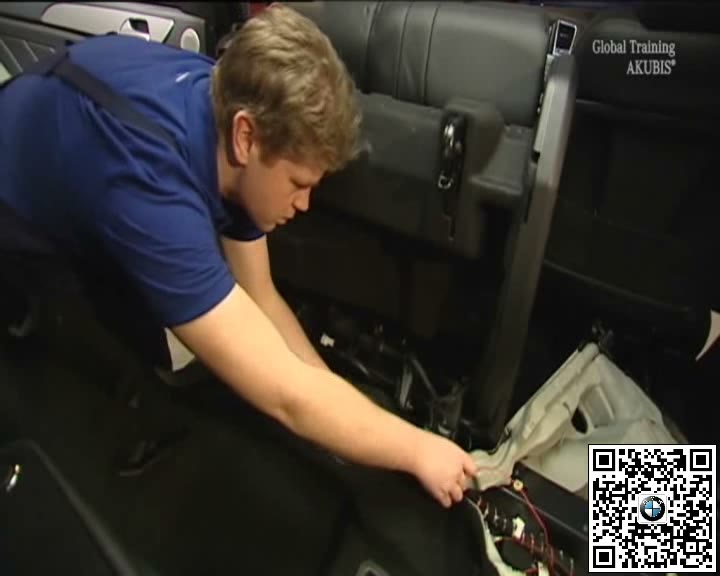

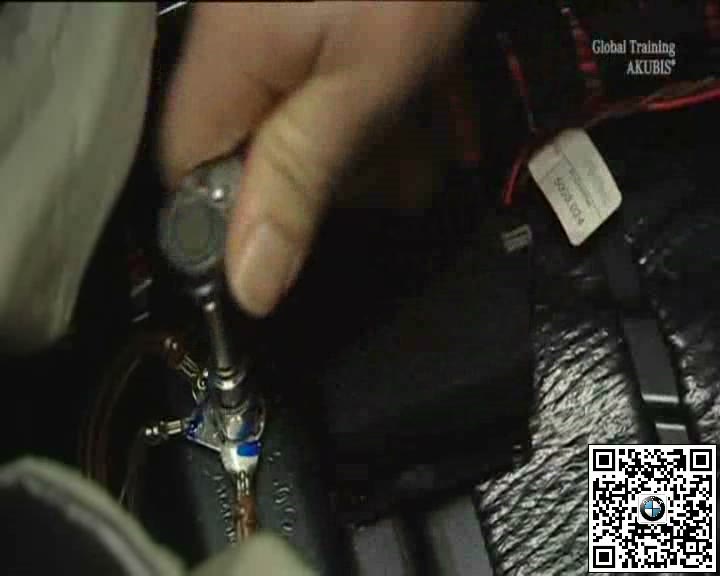

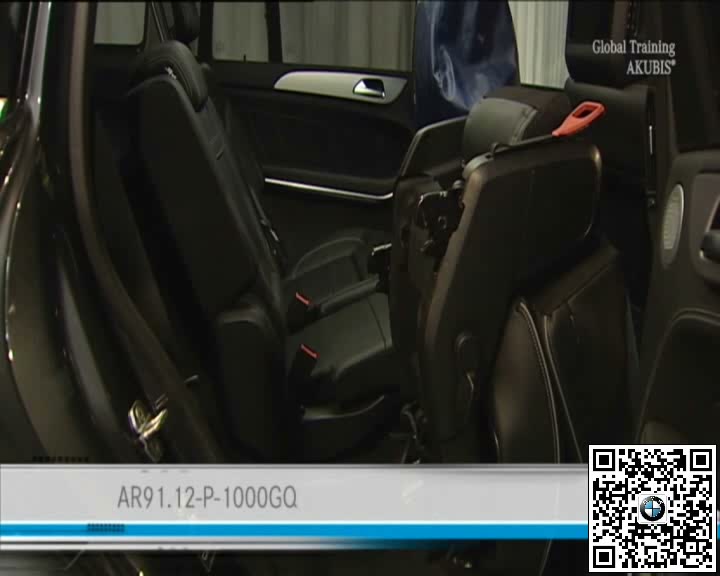

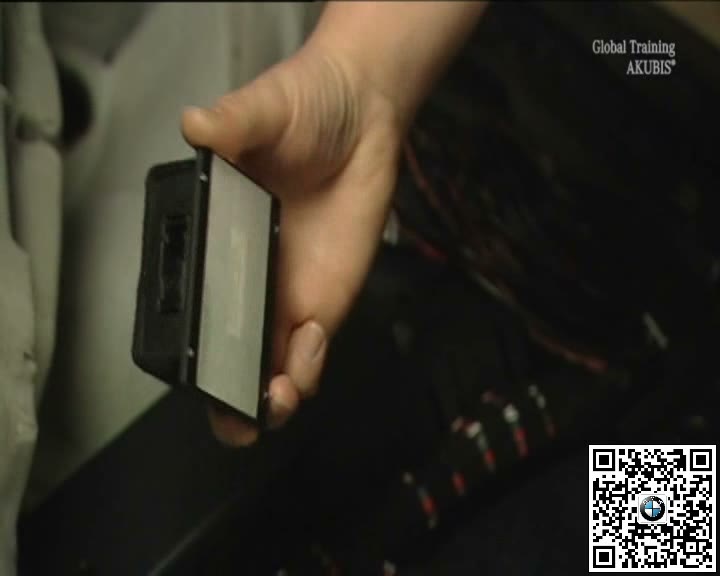

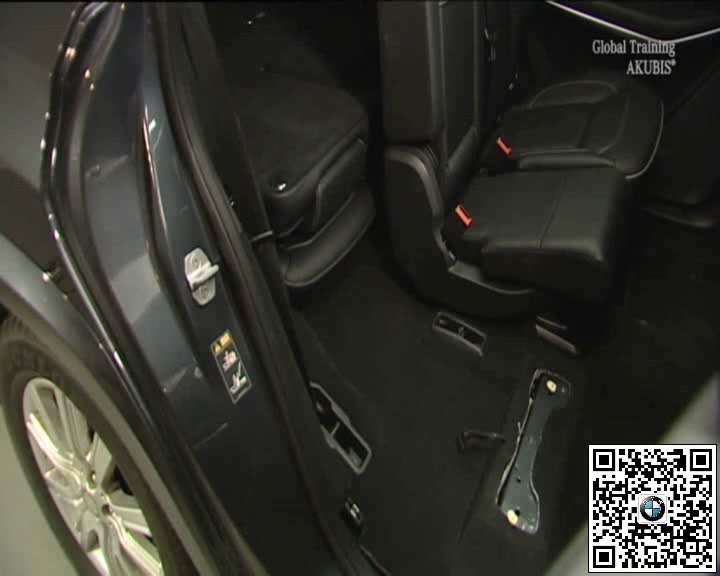

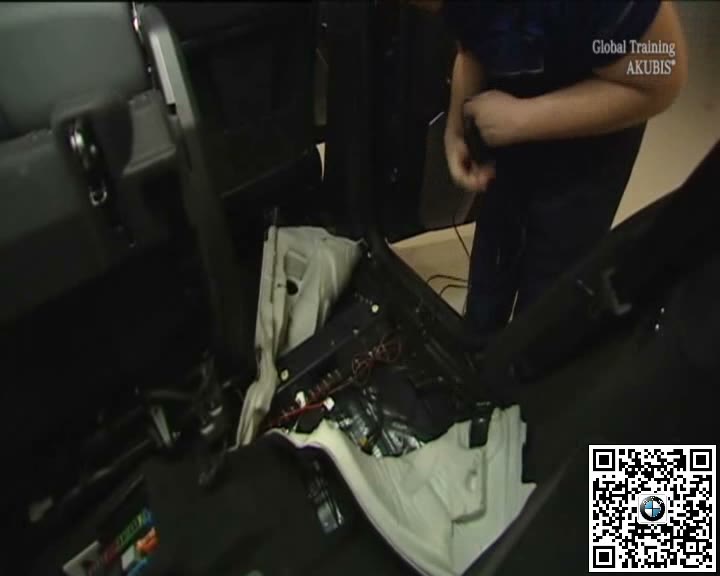

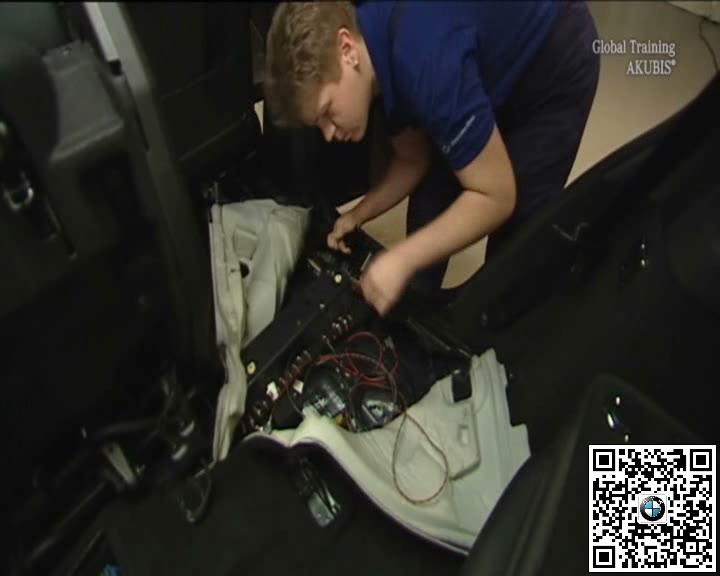

按要求断开电源并建立座椅下方蓄电池通道，安装控制部件，依据套件线路将供电、搭铁和触发端正确连接。

四、恢复内饰覆盖并检查照明逻辑

重新固定线束、座椅和覆盖件，恢复供电后检查星标在规定灯光条件下点亮和关闭，并读取适用故障信息。

五、完工检查要点

• 套件与X166车辆配置匹配。
• 星标卡扣及中网定位可靠。
• 线束远离热源和运动部件。
• 供电、触发及照明逻辑正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
