奔驰废气涡轮增压器旁通阀连杆磨损检查：量具安装、游隙测量与判定

旁通阀连杆和连接点磨损会形成机械游隙，可能造成增压压力调节偏差、异响或控制位置不一致。

检查必须使用适用测量支架和百分表，测点、受力方向及零位设置不同都会直接影响结果。

一、读取故障并建立涡轮区域通道

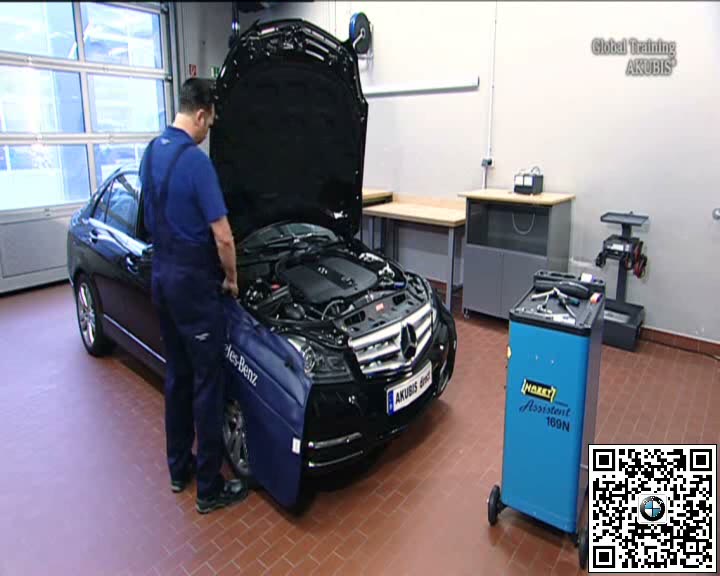

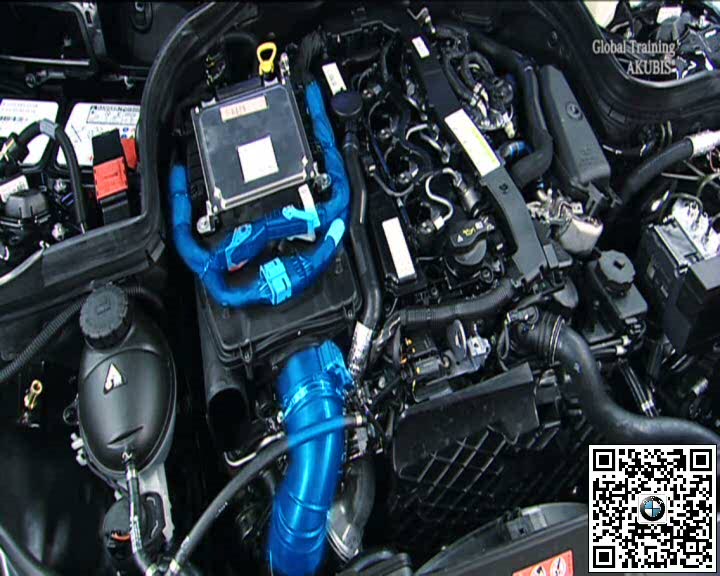

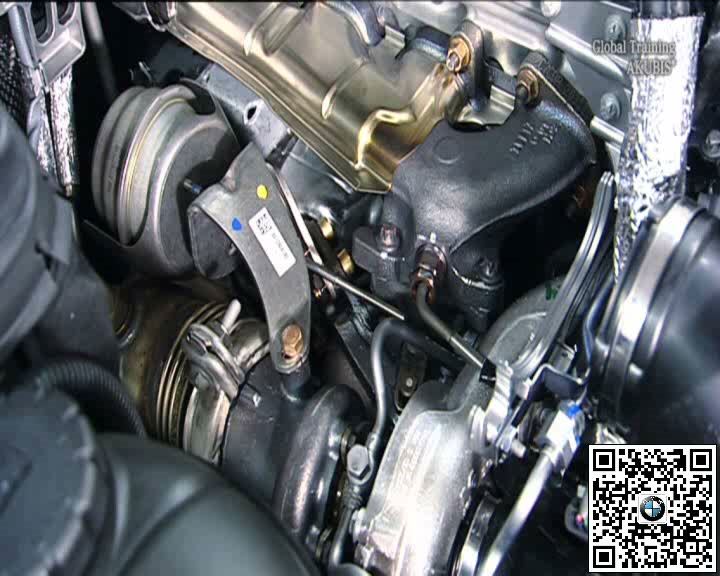

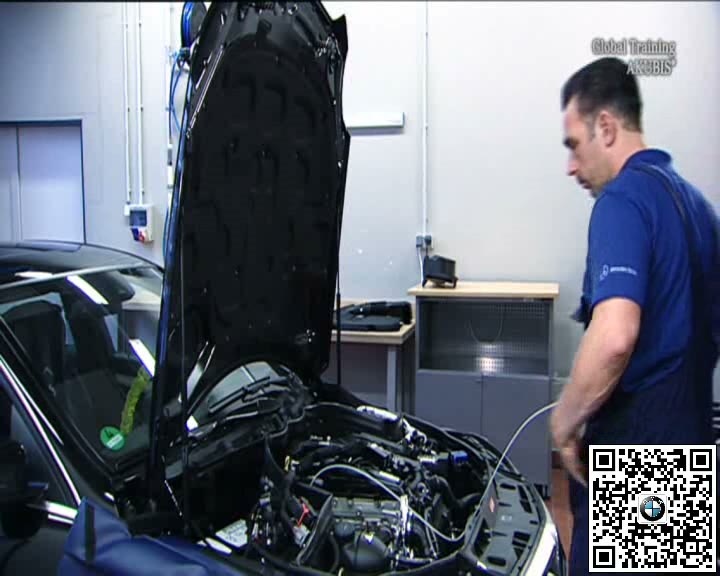

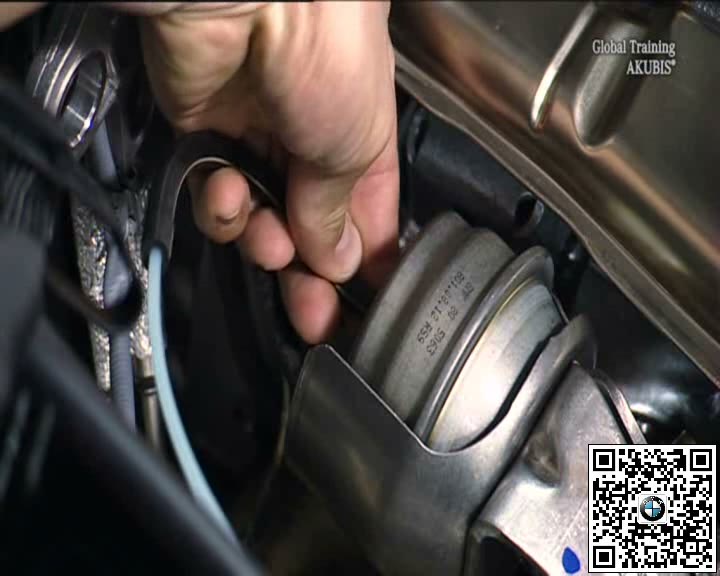

记录增压压力调节故障和实际值，关闭车辆并冷却排气系统，拆开必要覆盖件以接近旁通阀执行机构和连杆。

二、安装测量支架并设定百分表零位

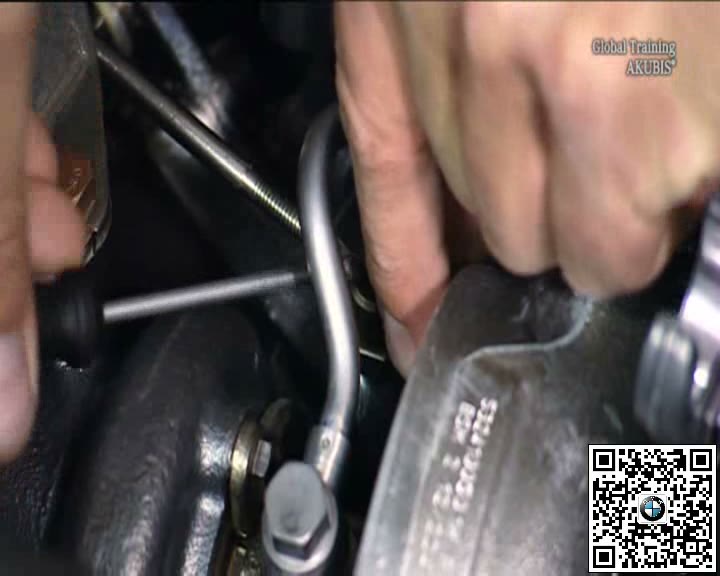

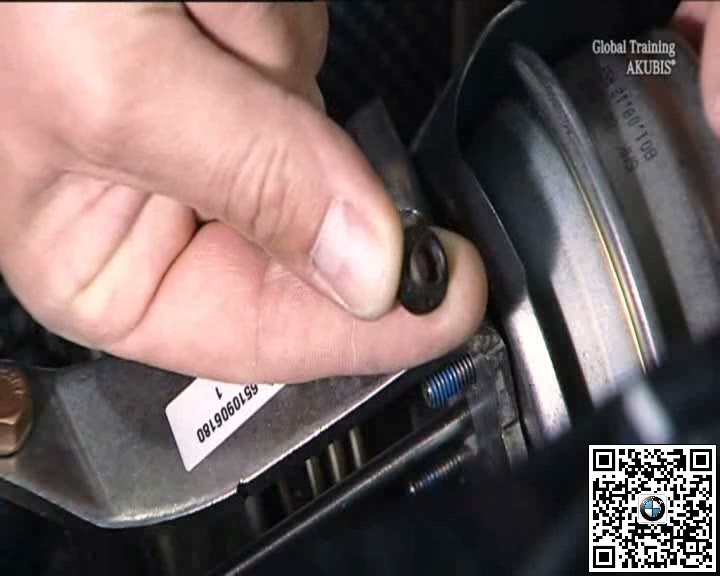

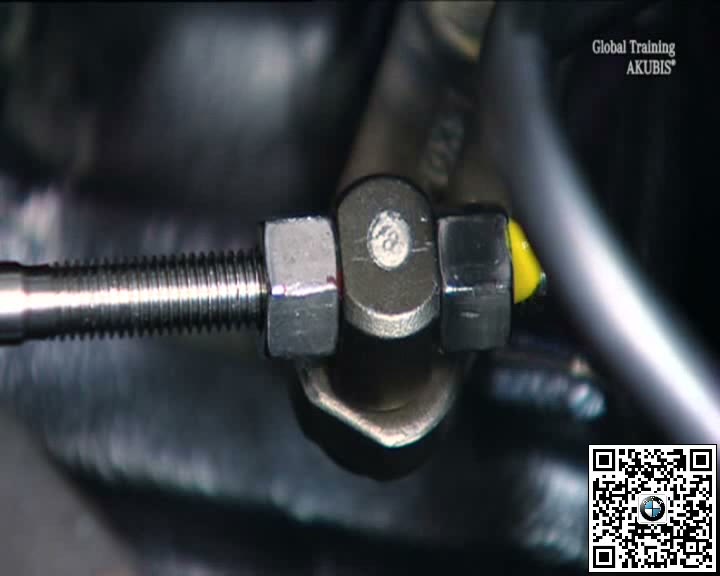

将专用支架固定在规定位置，使百分表测头按要求接触连杆或连接点，确认测杆方向正确后预紧并归零。

三、双向施力测量连杆机构游隙

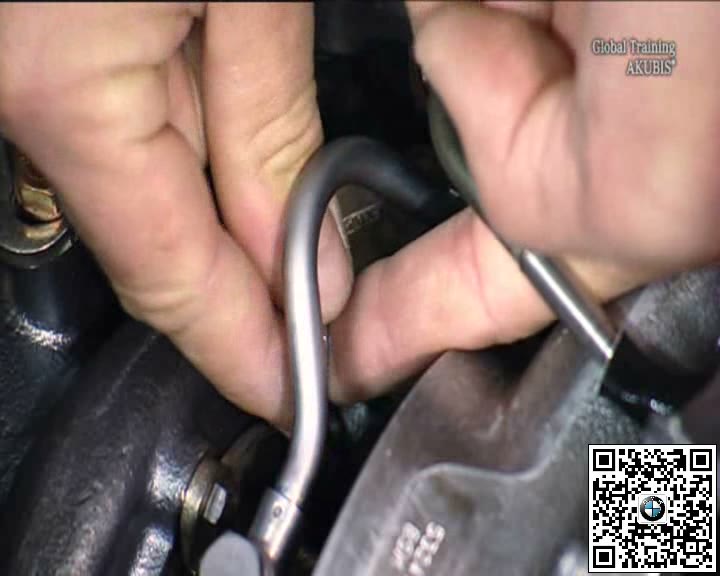

在不驱动执行机构行程的前提下，按规定方向交替施加作用力，读取指针最大与最小位置差并重复测量确认一致性。

四、依据限值判定并复查增压控制

将测量值与对应车型维修文件限值比较，必要时处理磨损部件；装复后检查连杆动作、增压实际值和故障存储。

五、完工检查要点

• 排气涡轮区域已充分冷却。
• 量具测点、方向和零位正确。
• 双向测量结果可重复。
• 维修后增压控制复查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
