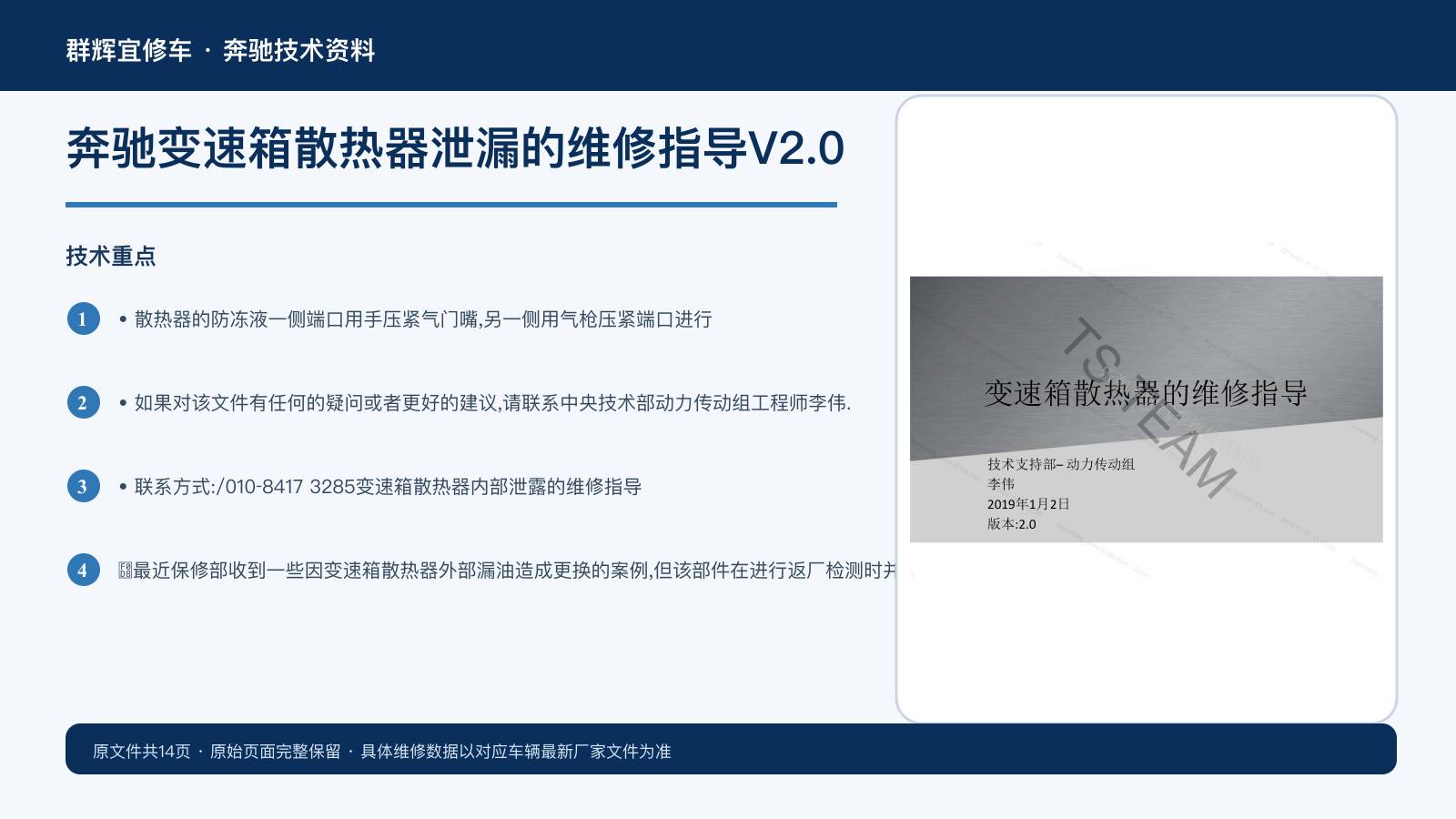

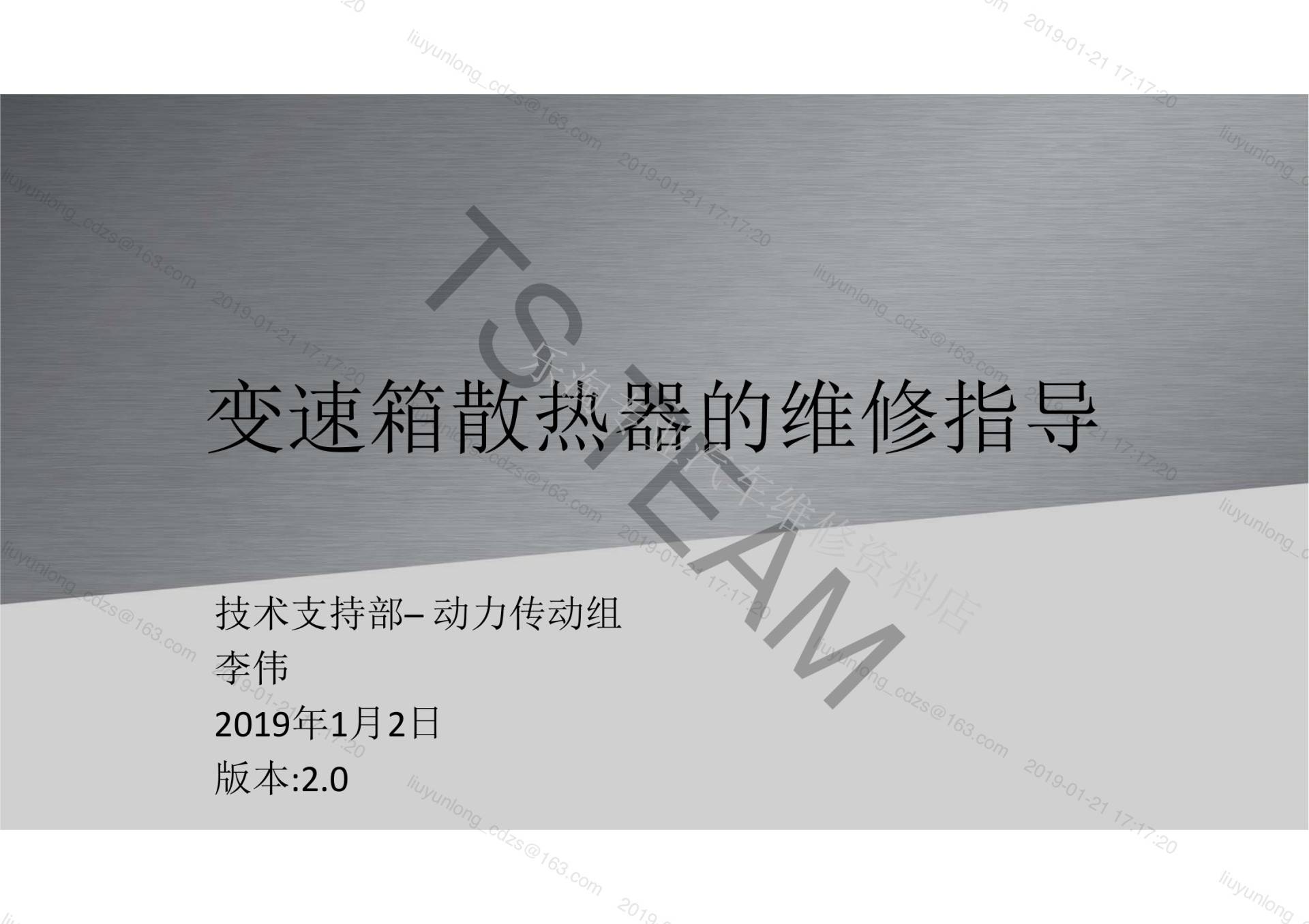

奔驰变速箱散热器泄漏的维修指导V2.0

一、适用车型与故障信息

• • 散热器的防冻液一侧端口用手压紧气门嘴,另一侧用气枪压紧端口进行
• • 如果对该文件有任何的疑问或者更好的建议,请联系中央技术部动力传动组工程师李伟.
• • 联系方式:/010‐8417 3285变速箱散热器内部泄露的维修指导

二、检查与诊断要点

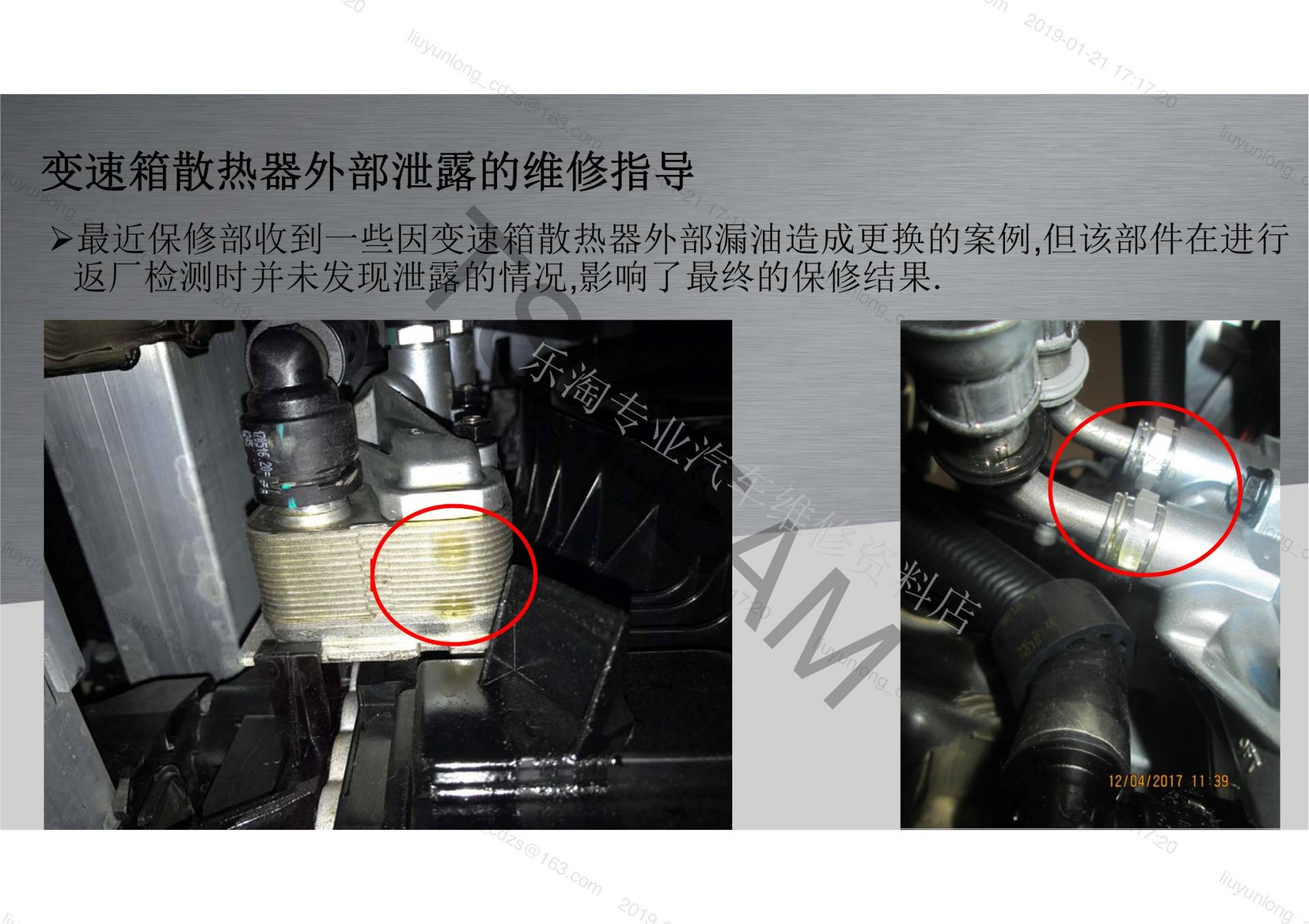

• 最近保修部收到一些因变速箱散热器外部漏油造成更换的案例,但该部件在进行返厂检测时并未发现泄露的情况,影响了最终的保修结果.

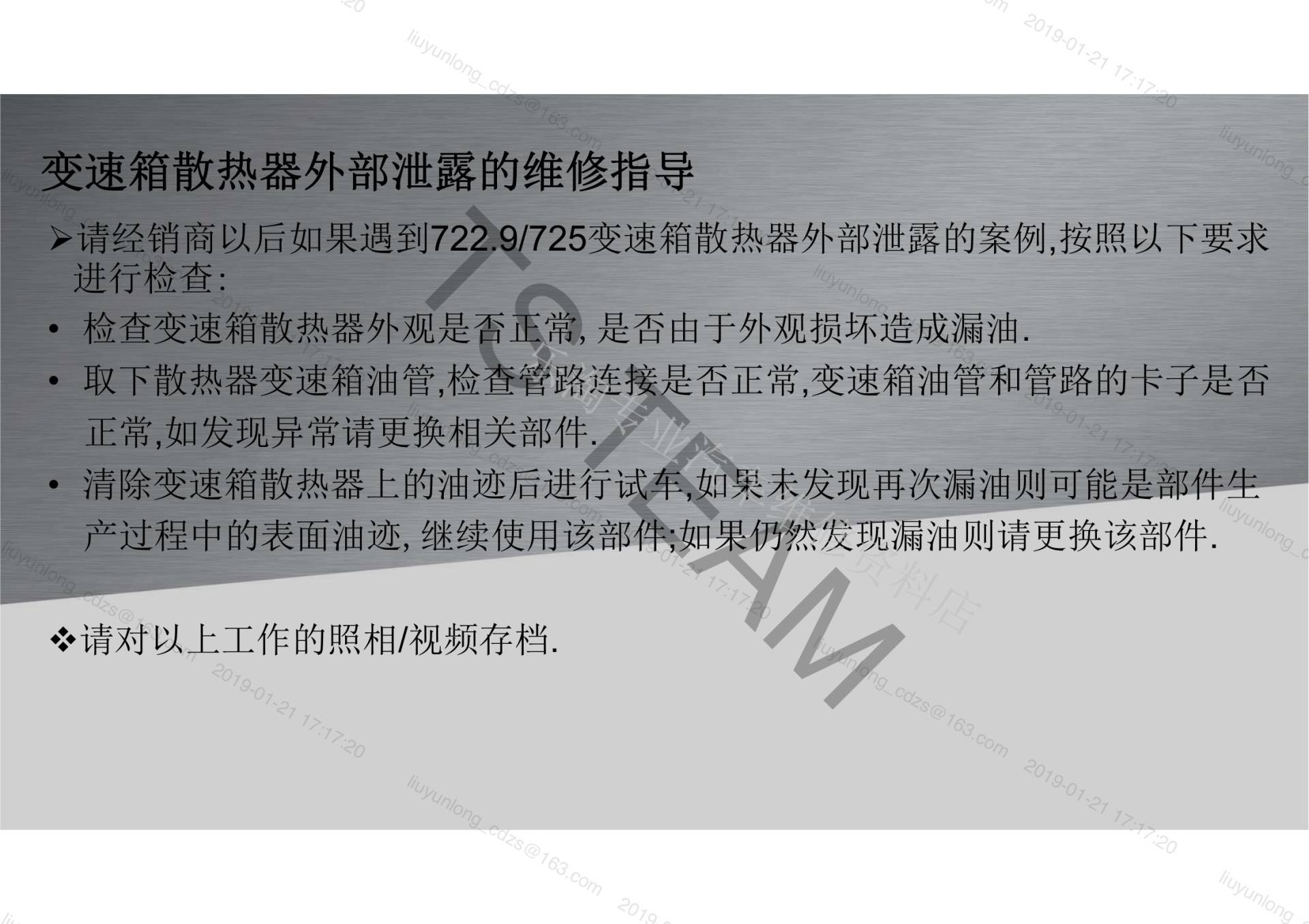

• 请经销商以后如果遇到722.9/725变速箱散热器外部泄露的案例,按照以下要求进行检查:
• • 检查变速箱散热器外观是否正常,是否由于外观损坏造成漏油.
• • 取下散热器变速箱油管,检查管路连接是否正常,变速箱油管和管路的卡子是否正常,如发现异常请更换相关部件.

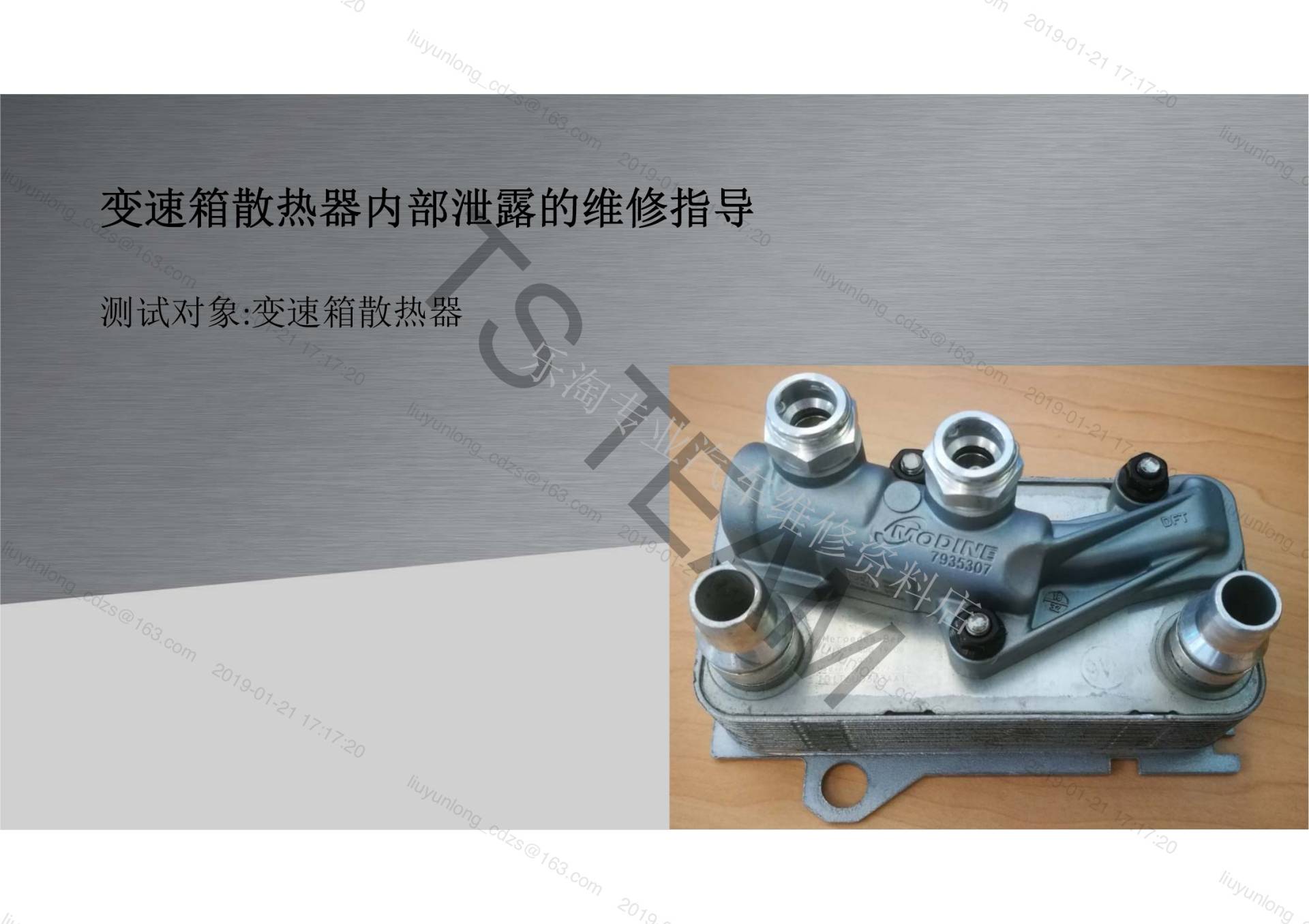

• 变速箱散热器内部泄露的维修指导测试对象:变速箱散热器

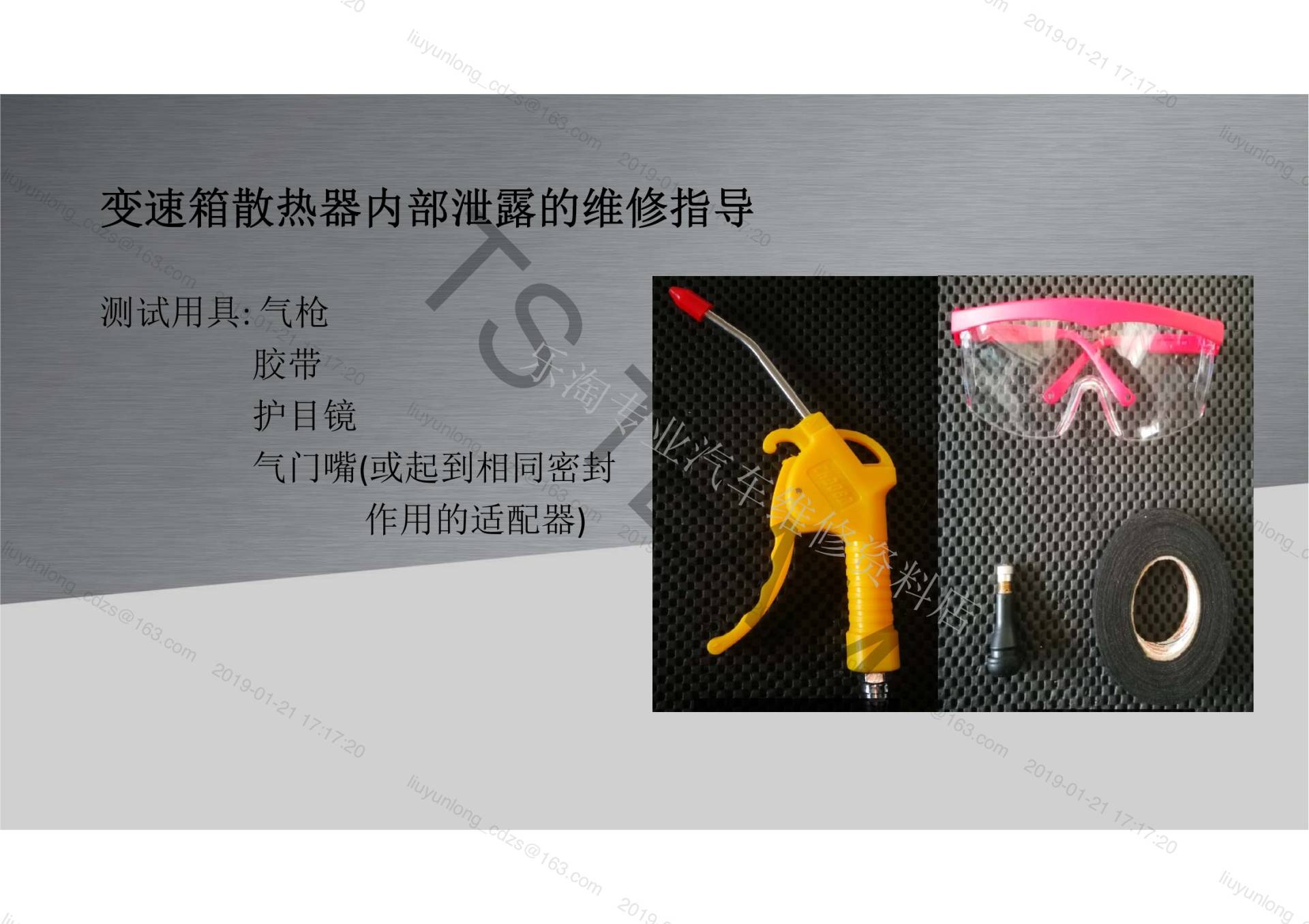

• 测试用具: 气枪气门嘴(或起到相同密封作用的适配器)变速箱散热器内部泄露的维修指导

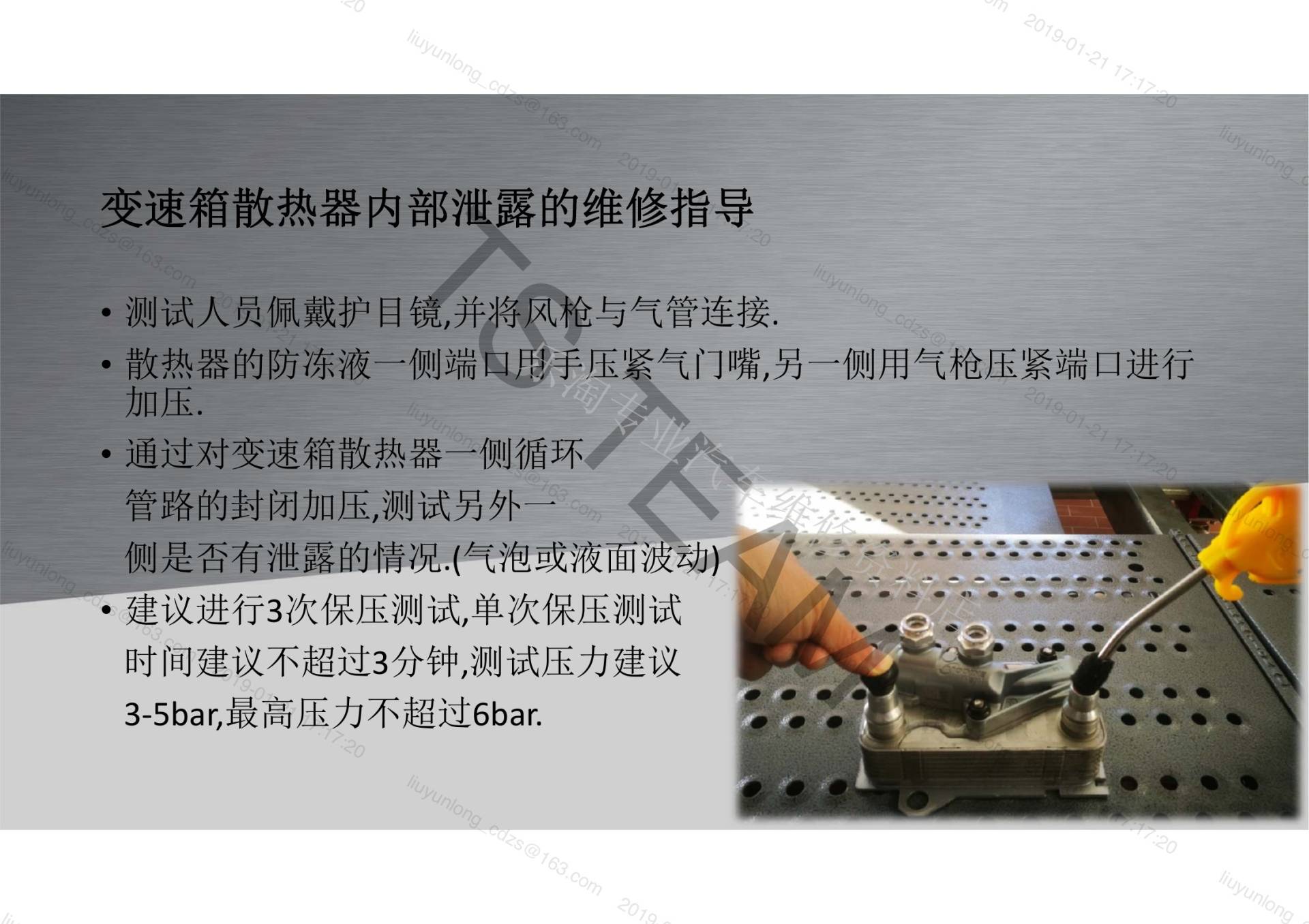

• • 测试人员佩戴护目镜,并将风枪与气管连接.
• • 通过对变速箱散热器一侧循环管路的封闭加压,测试另外一侧是否有泄露的情况.(气泡或液面波动)
• • 建议进行3次保压测试,单次保压测试时间建议不超过3分钟,测试压力建议3‐5bar,最高压力不超过6bar.变速箱散热器内部泄露的维修指导

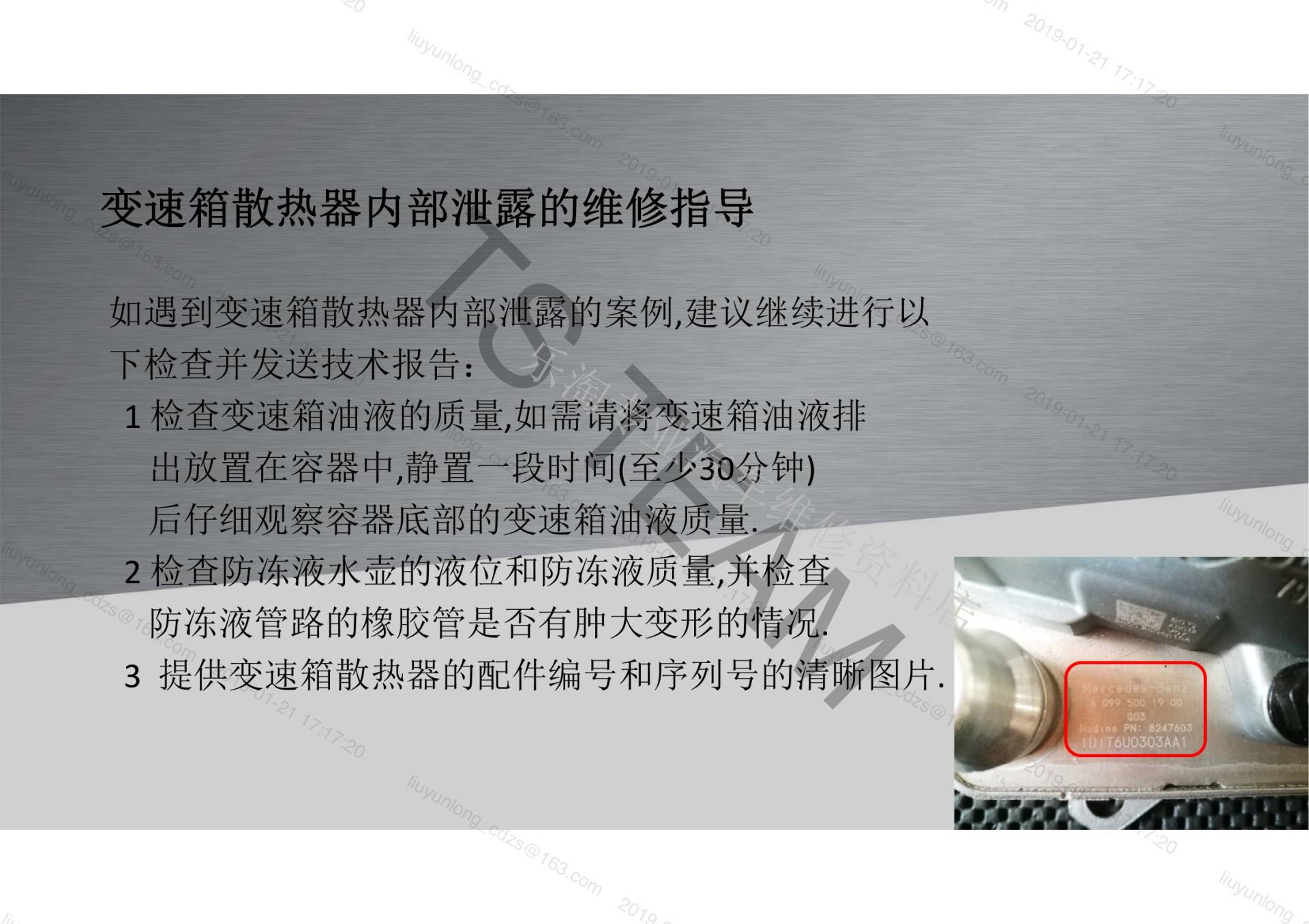

• 如遇到变速箱散热器内部泄露的案例,建议继续进行以下检查并发送技术报告：1 检查变速箱油液的质量,如需请将变速箱油液排出放置在容器中,静置一段时间(至少30分钟)后仔细观察容器底部的变速箱油液质量.2 检查防冻液水壶的液位和防冻液质量,并检查防冻液管路的橡胶管是否有肿大变形的情况.3 提供变速箱散热器的配件编号和序列号的清晰图片.变速箱散热器内部泄露的维修指导

三、维修处理与操作要求

• 变速箱散热器的维修指导

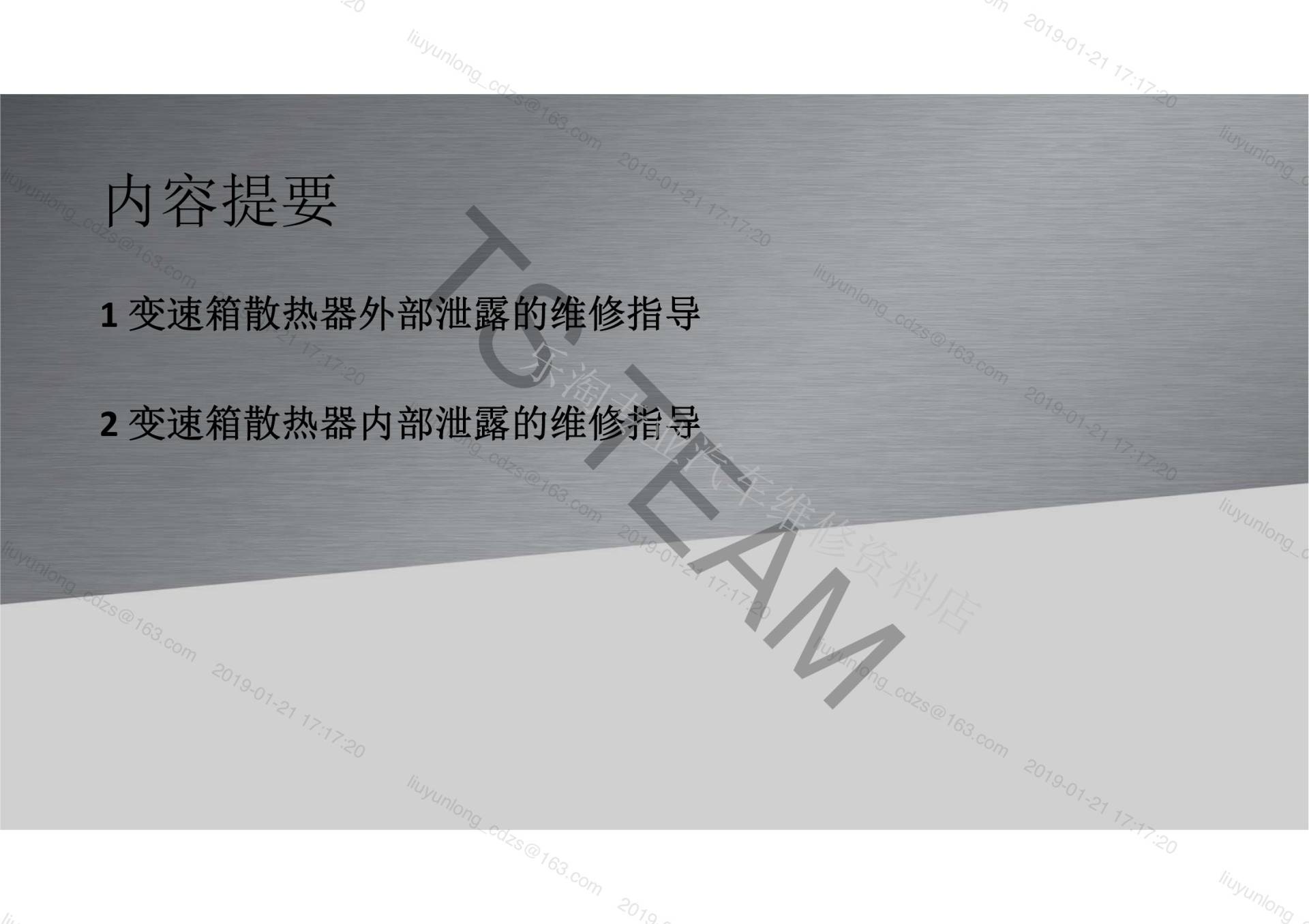

• 内容提要1 变速箱散热器外部泄露的维修指导2 变速箱散热器内部泄露的维修指导

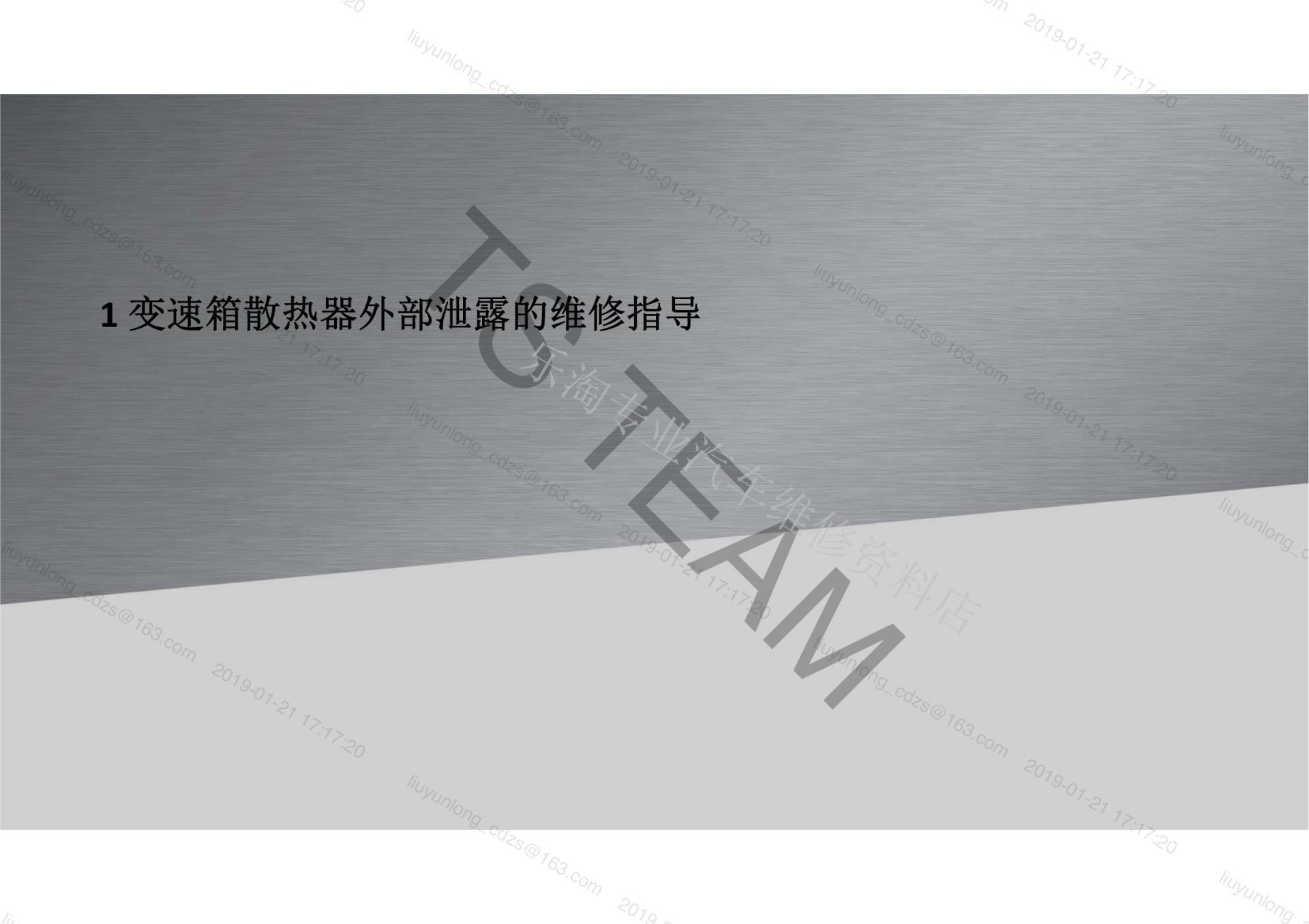

• 1 变速箱散热器外部泄露的维修指导
• 变速箱散热器外部泄露的维修指导
• • 清除变速箱散热器上的油迹后进行试车,如果未发现再次漏油则可能是部件生产过程中的表面油迹,继续使用该部件;如果仍然发现漏油则请更换该部件.请对以上工作的照相/视频存档.变速箱散热器外部泄露的维修指导

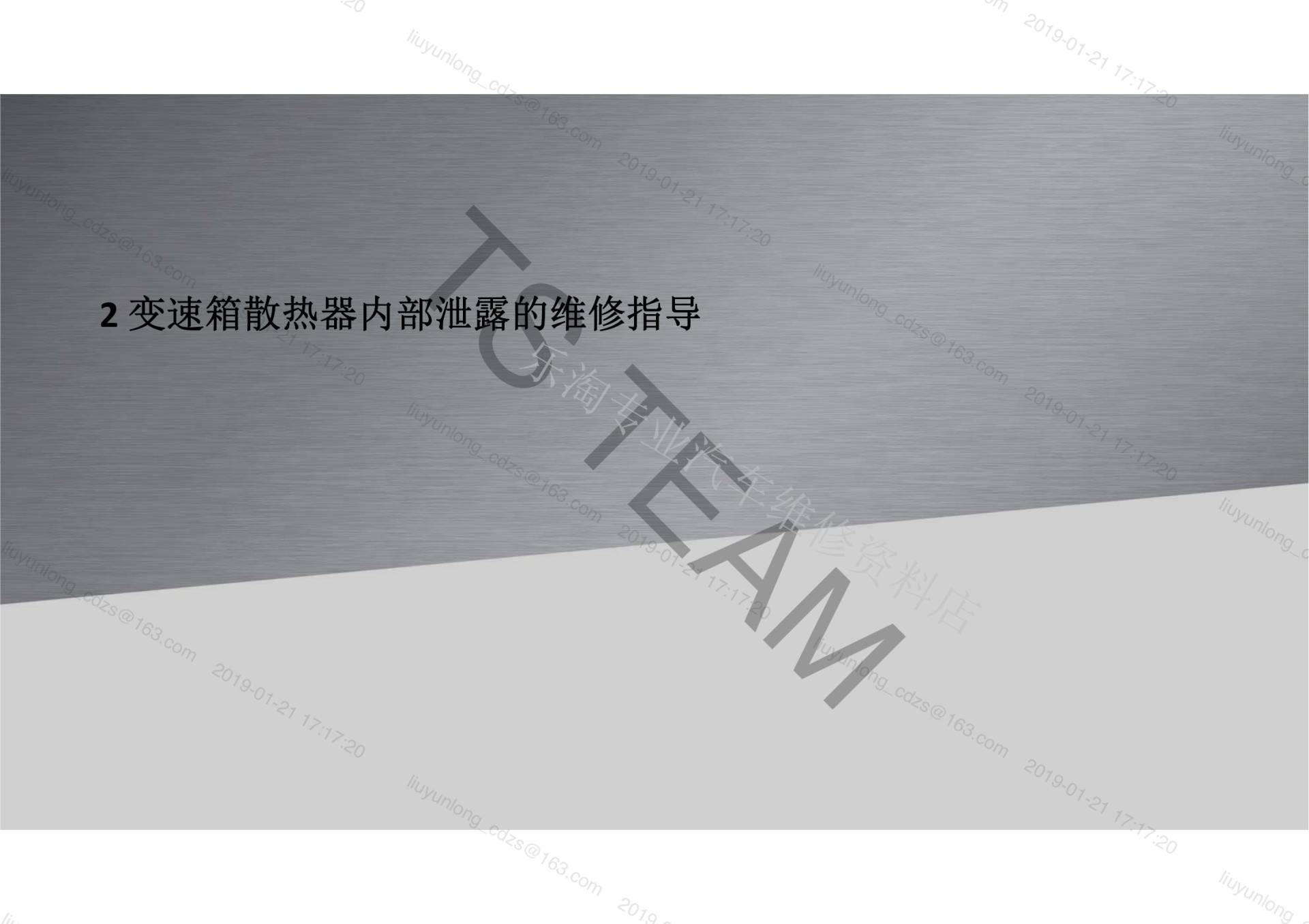

• 2 变速箱散热器内部泄露的维修指导

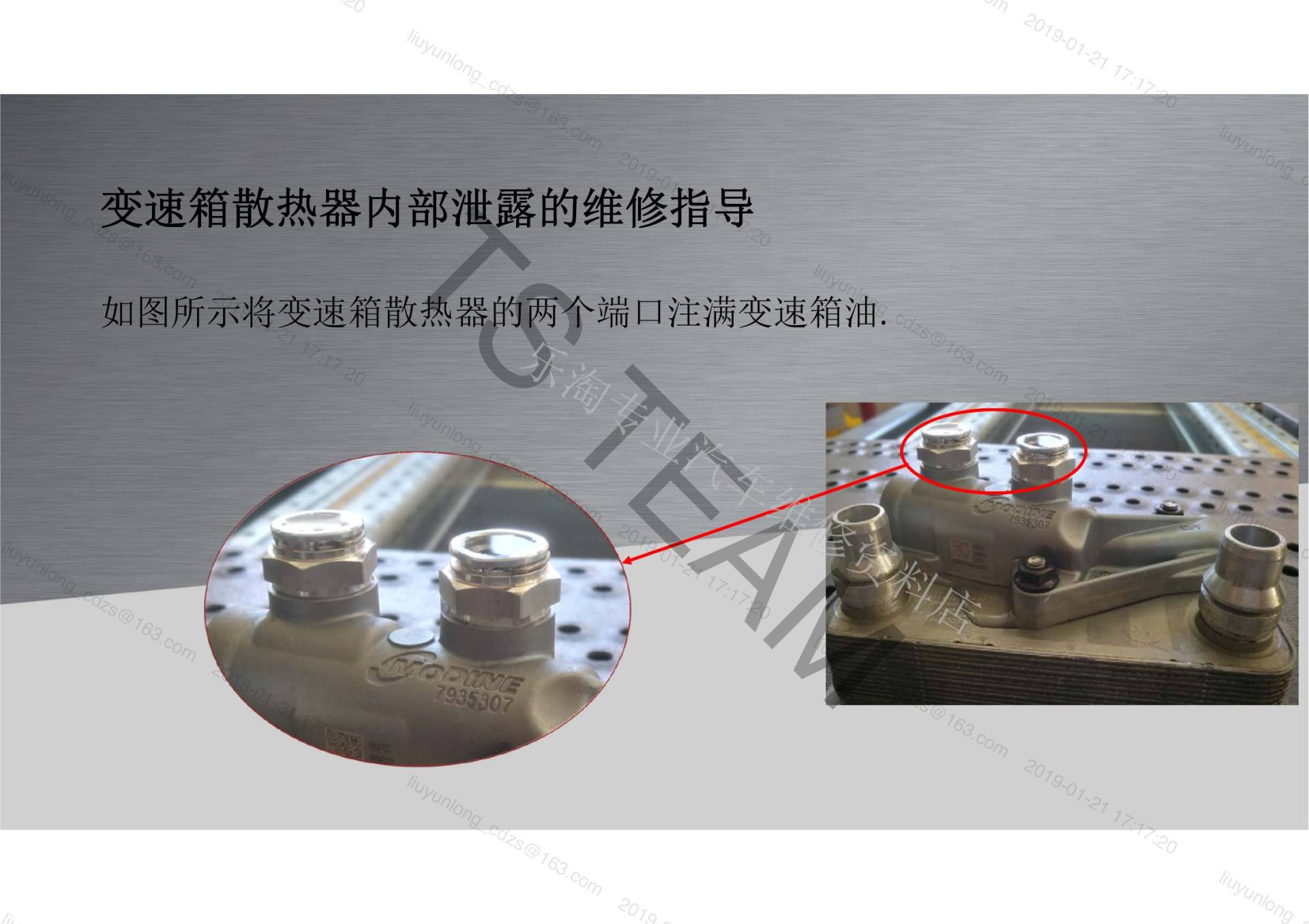

• 如图所示将变速箱散热器的两个端口注满变速箱油.变速箱散热器内部泄露的维修指导

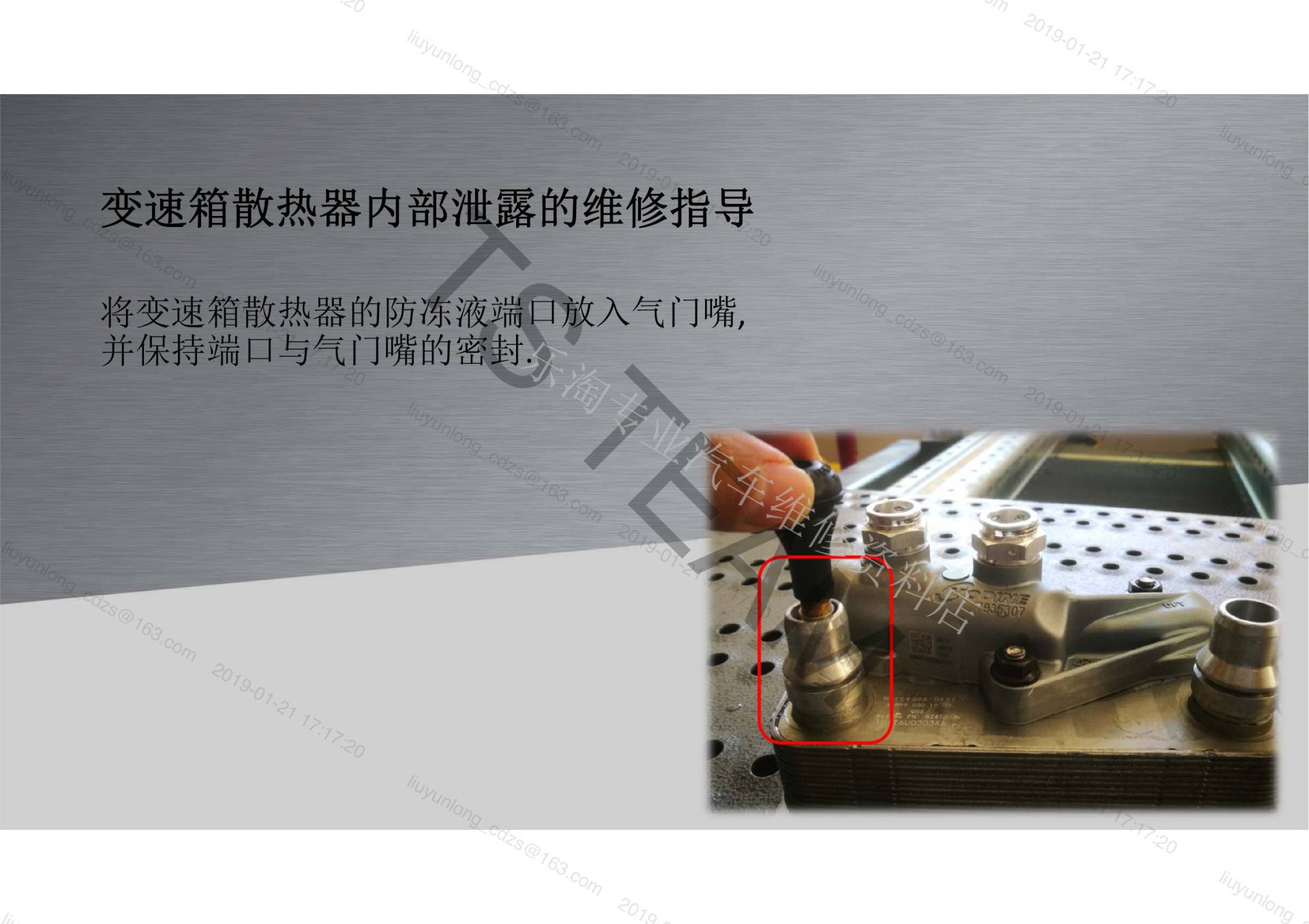

• 将变速箱散热器的防冻液端口放入气门嘴,并保持端口与气门嘴的密封.变速箱散热器内部泄露的维修指导

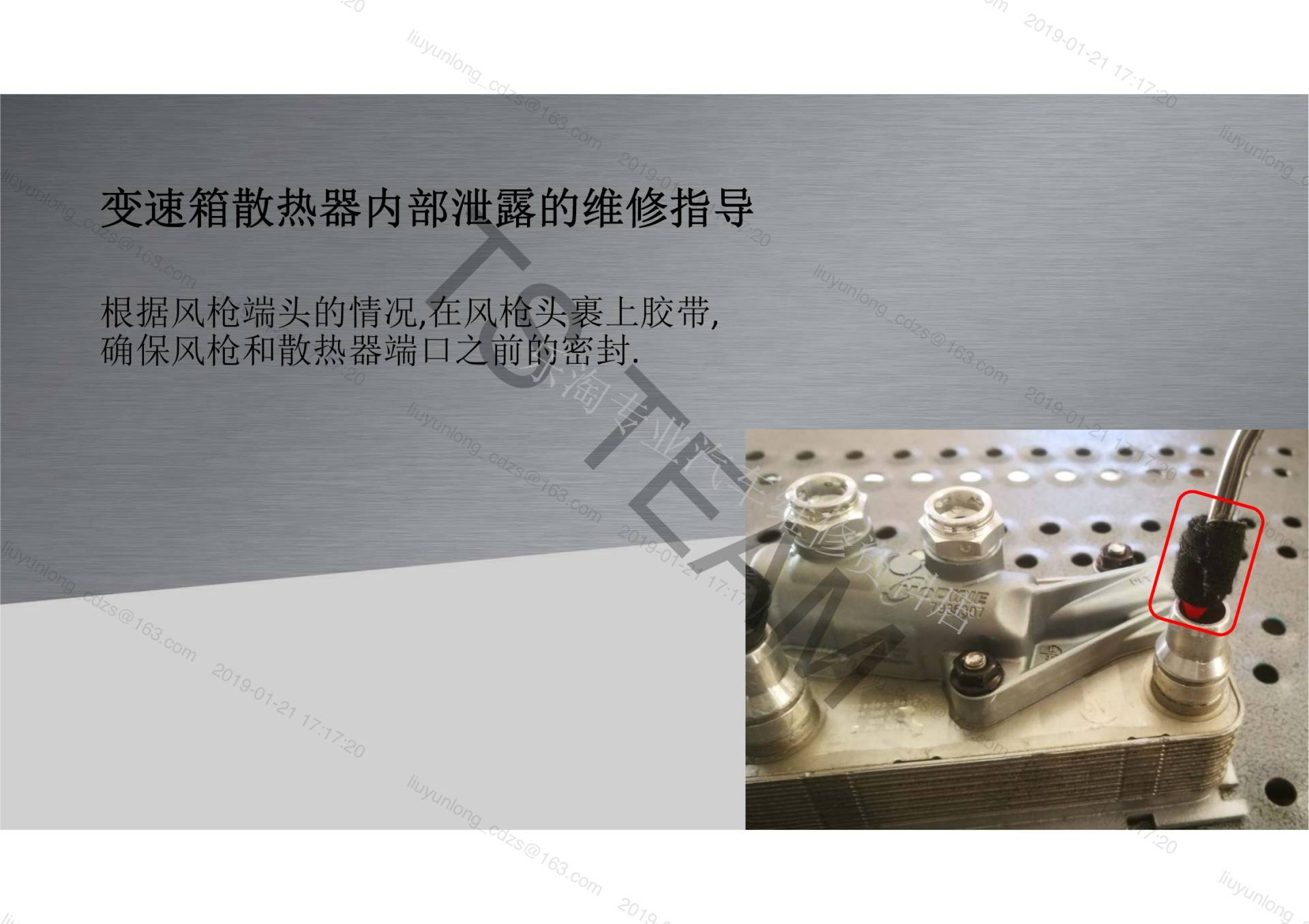

• 根据风枪端头的情况,在风枪头裹上胶带,确保风枪和散热器端口之前的密封.变速箱散热器内部泄露的维修指导

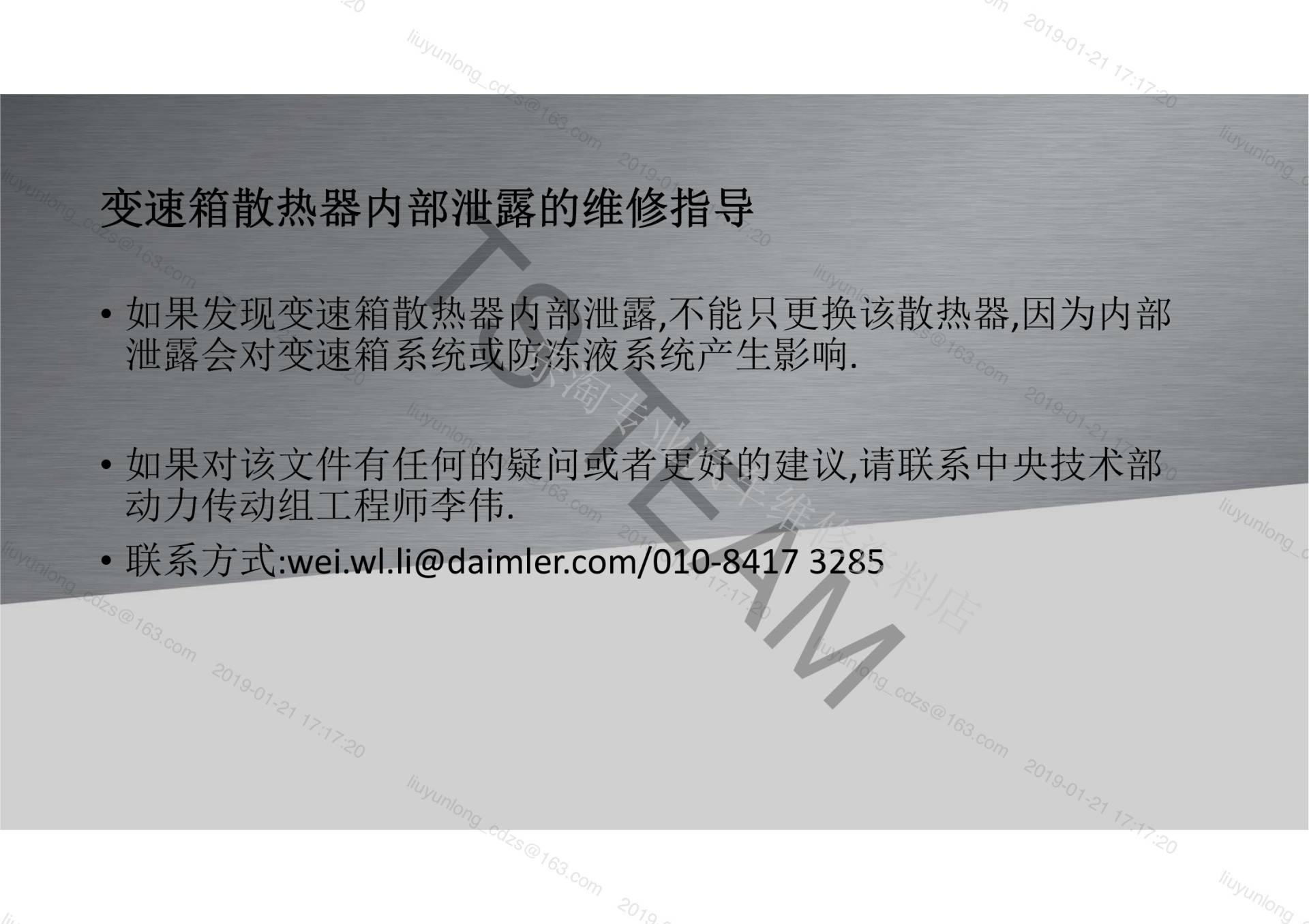

• • 如果发现变速箱散热器内部泄露,不能只更换该散热器,因为内部泄露会对变速箱系统或防冻液系统产生影响.

四、记录与注意事项

• 变速箱散热器的维修指导
• 内容提要1 变速箱散热器外部泄露的维修指导2 变速箱散热器内部泄露的维修指导
• 1 变速箱散热器外部泄露的维修指导
• 变速箱散热器外部泄露的维修指导

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
