2024+ 特斯拉 Model 3 热泵EXV线圈更换：两种锁片方向与密封件禁润滑

EXV线圈维修套件更换处理超级歧管上的电子膨胀阀线圈。最容易混淆的是两种锁片：电气连接器的红锁片要拉离连接器，禁止向下按；线圈机械锁片则按原厂方向向下释放。本文依据2024+ Model 3热泵资料，解释线圈和外部线束的拆装，不把它扩展为阀体、制冷剂管路或歧管本体更换。

适用范围与当前修订

英文标题为EXV Coil - Supermanifold，中文标题含“热泵 - 维修套件”。页首概述写适用于电子膨胀阀，但实际拆装对象是线圈，不能依据这句概述打开制冷剂回路。两版2026年6月4日修订均删除低压断开/连接步骤；现场仍须核对最新原文及相关安全条件，不把这一修订套用于其他热管理作业。

先按直接引用的前备箱储物单元资料取得访问。该入口负责储物单元、相关挡板和新风槽的拆卸恢复，不是拆除超级歧管。

先辨认九处电气接口

原厂依次断开高压与温度传感器、再循环EXV、液冷冷凝器EXV、液冷冷凝器切断阀、右侧驾驶室冷凝器EXV、过冷段高压与温度传感器、左侧驾驶室冷凝器EXV、冷却器EXV及蒸发器EXV连接器。这里“高压”是压力传感器名称，不是电池高压母排。

每处先释放锁片。原厂反复强调：不要向下压红色锁片；把锁片拉离连接器直到解锁，再拉连接器主体完成断开。照片颜色和箭头帮助定位，不能用线缆拉力代替连接器主体动作。

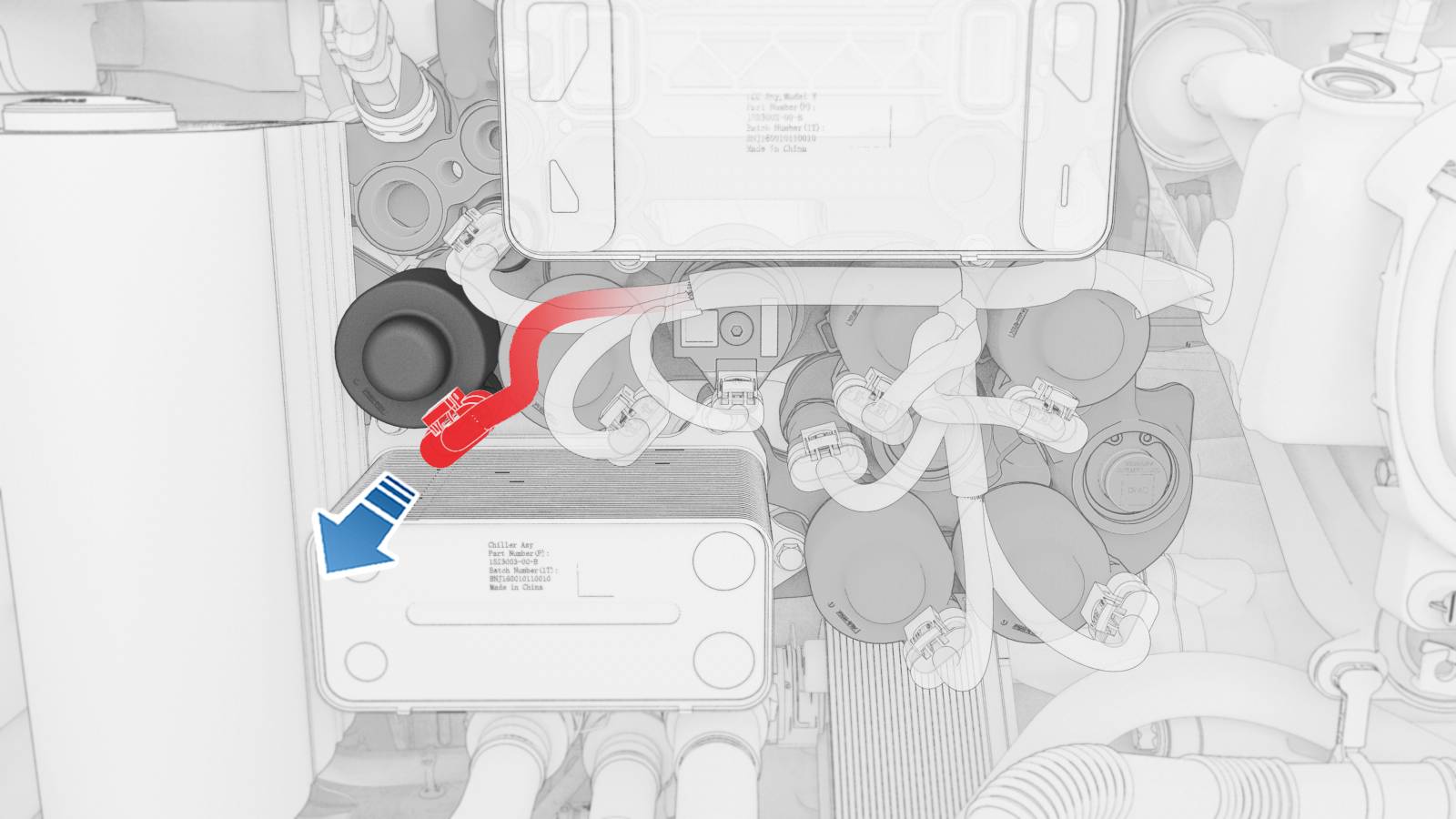

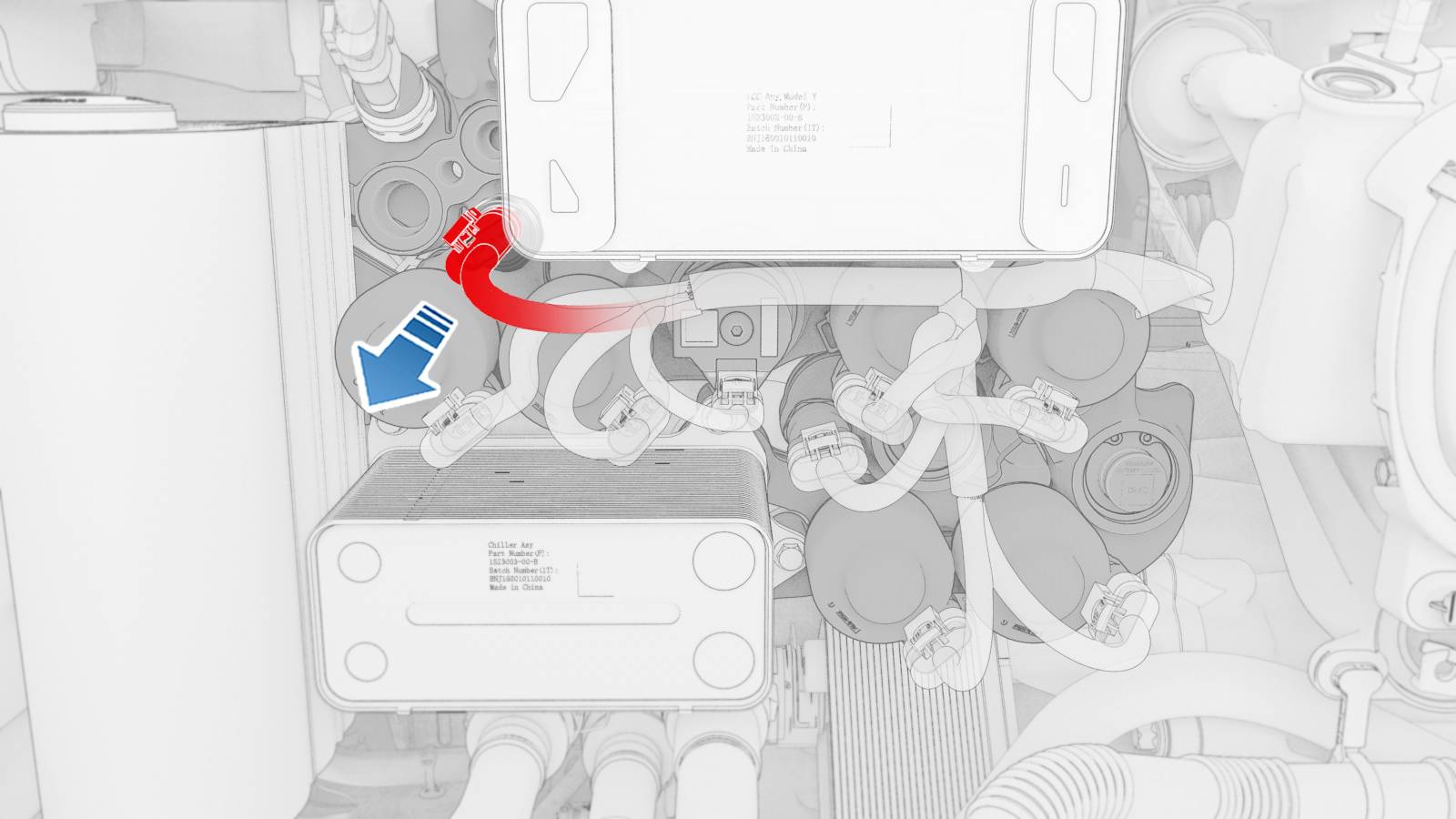

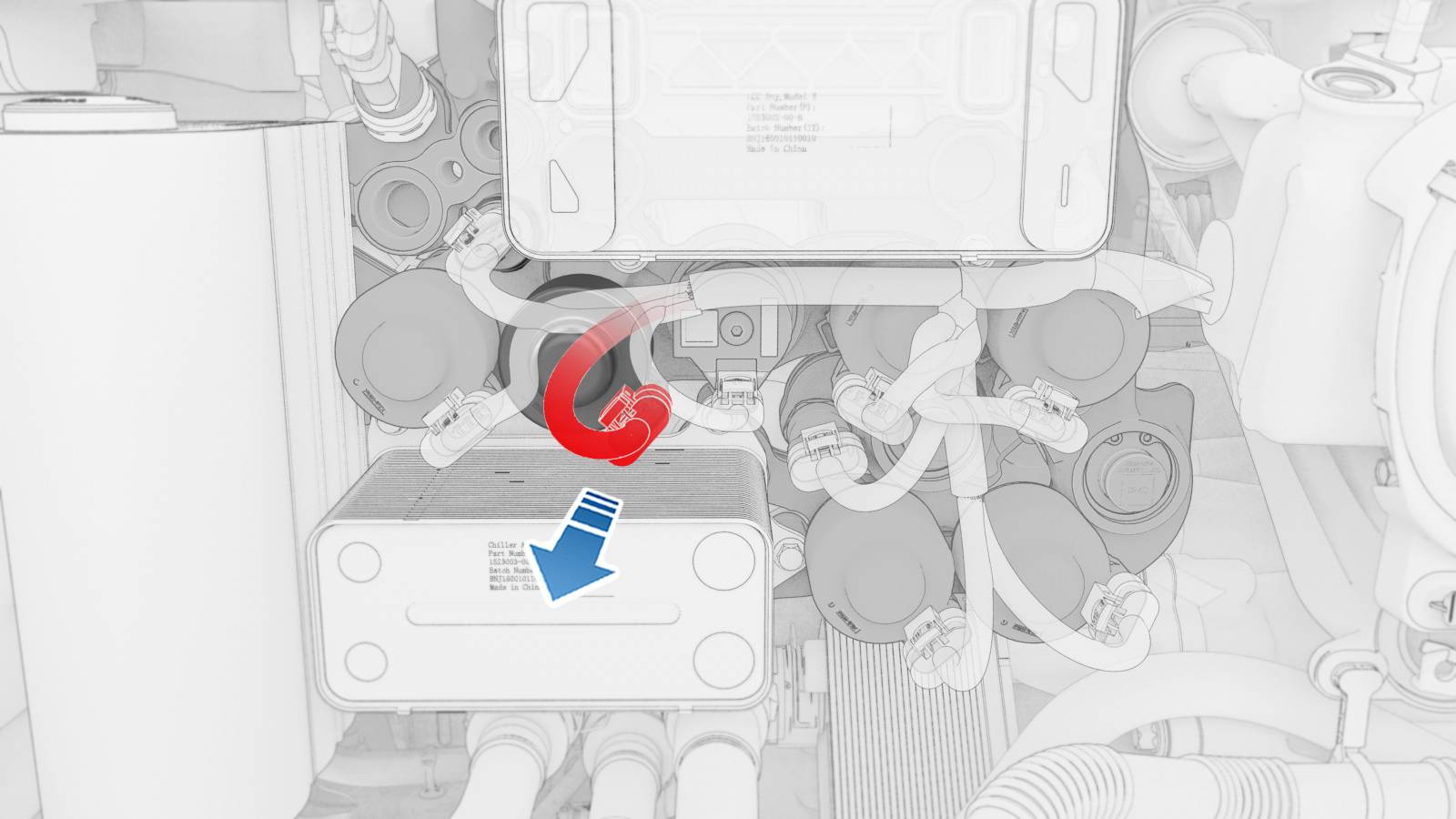

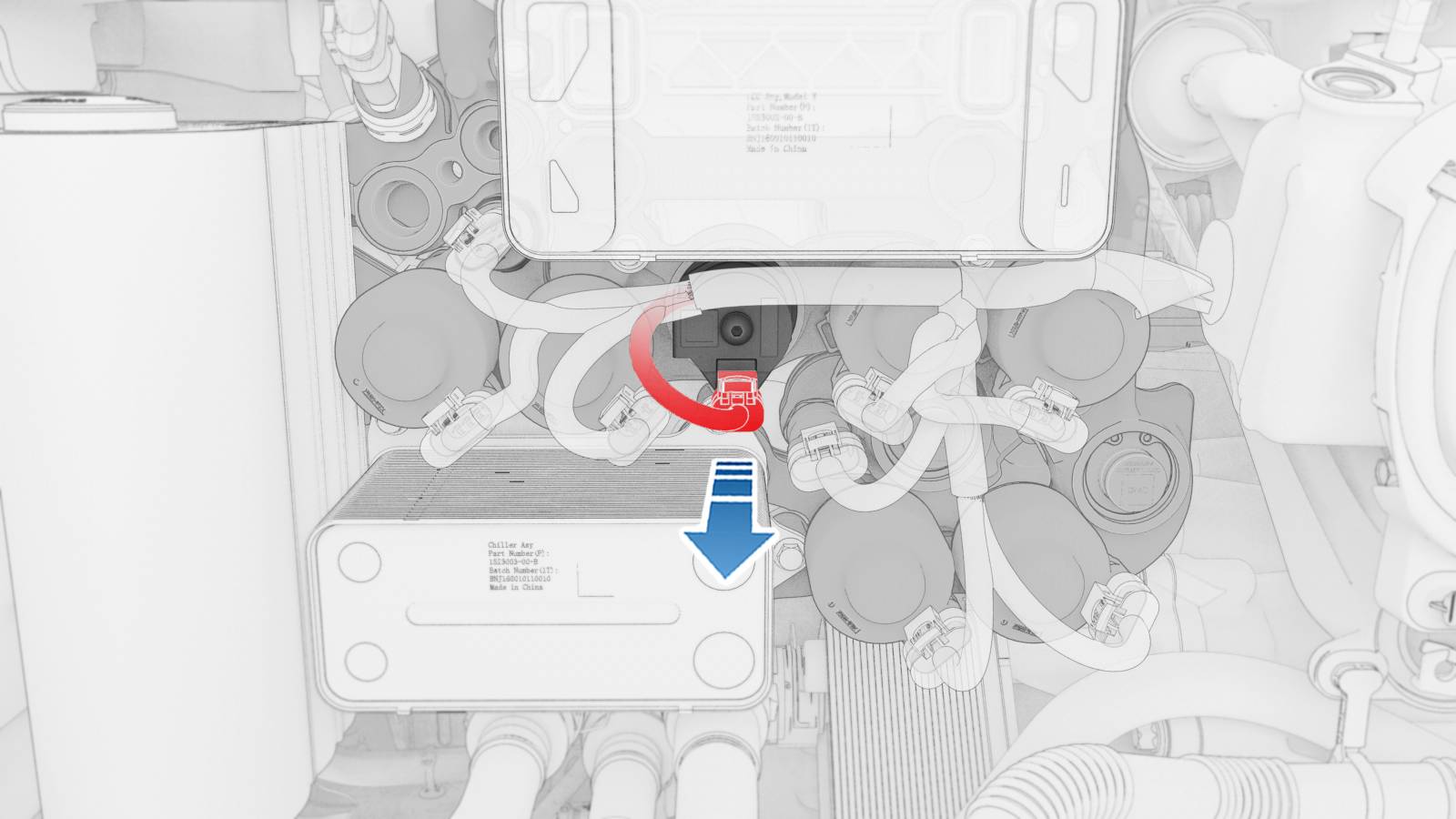

再循环与液冷冷凝器的两个膨胀阀分别辨认：

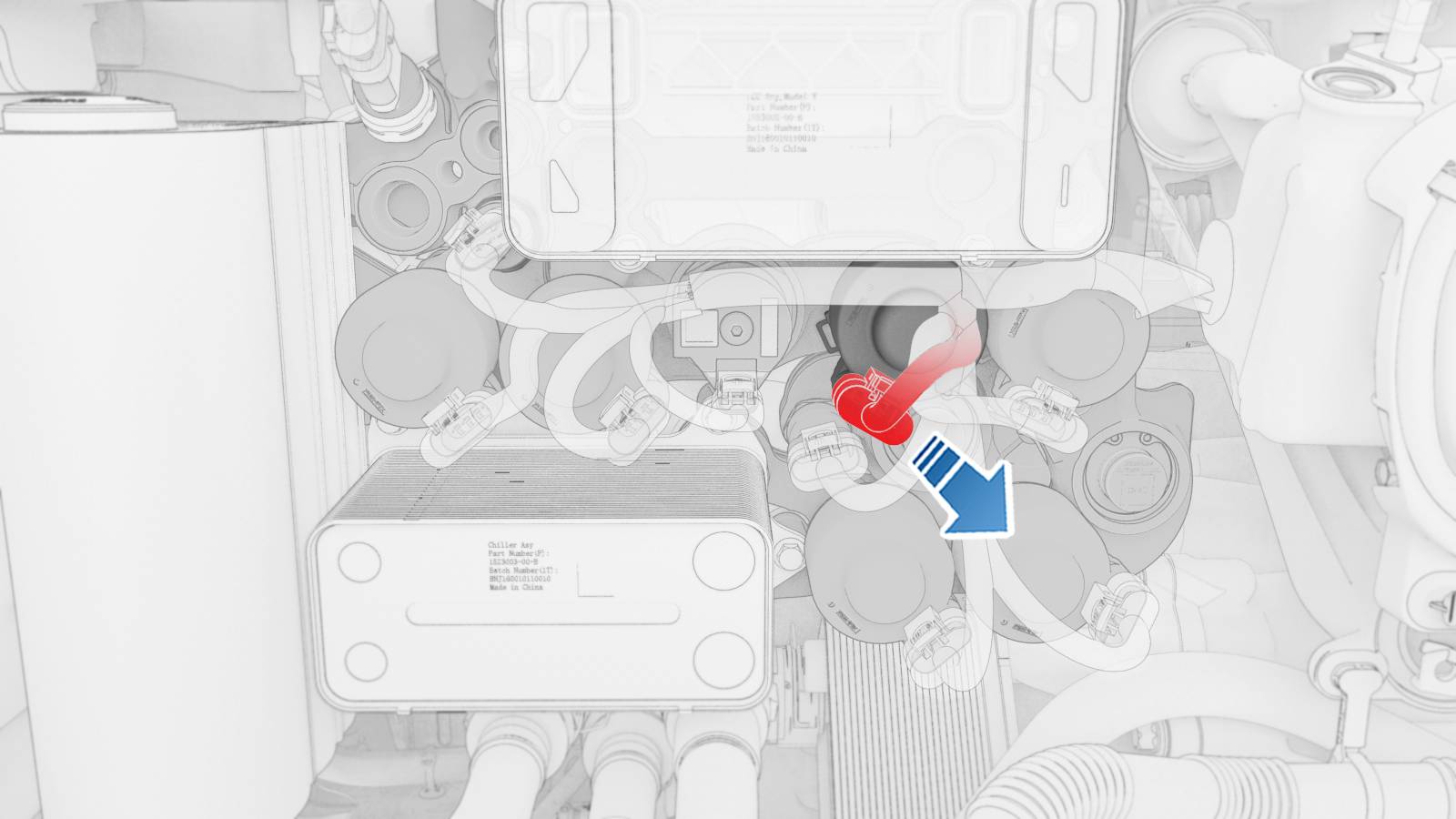

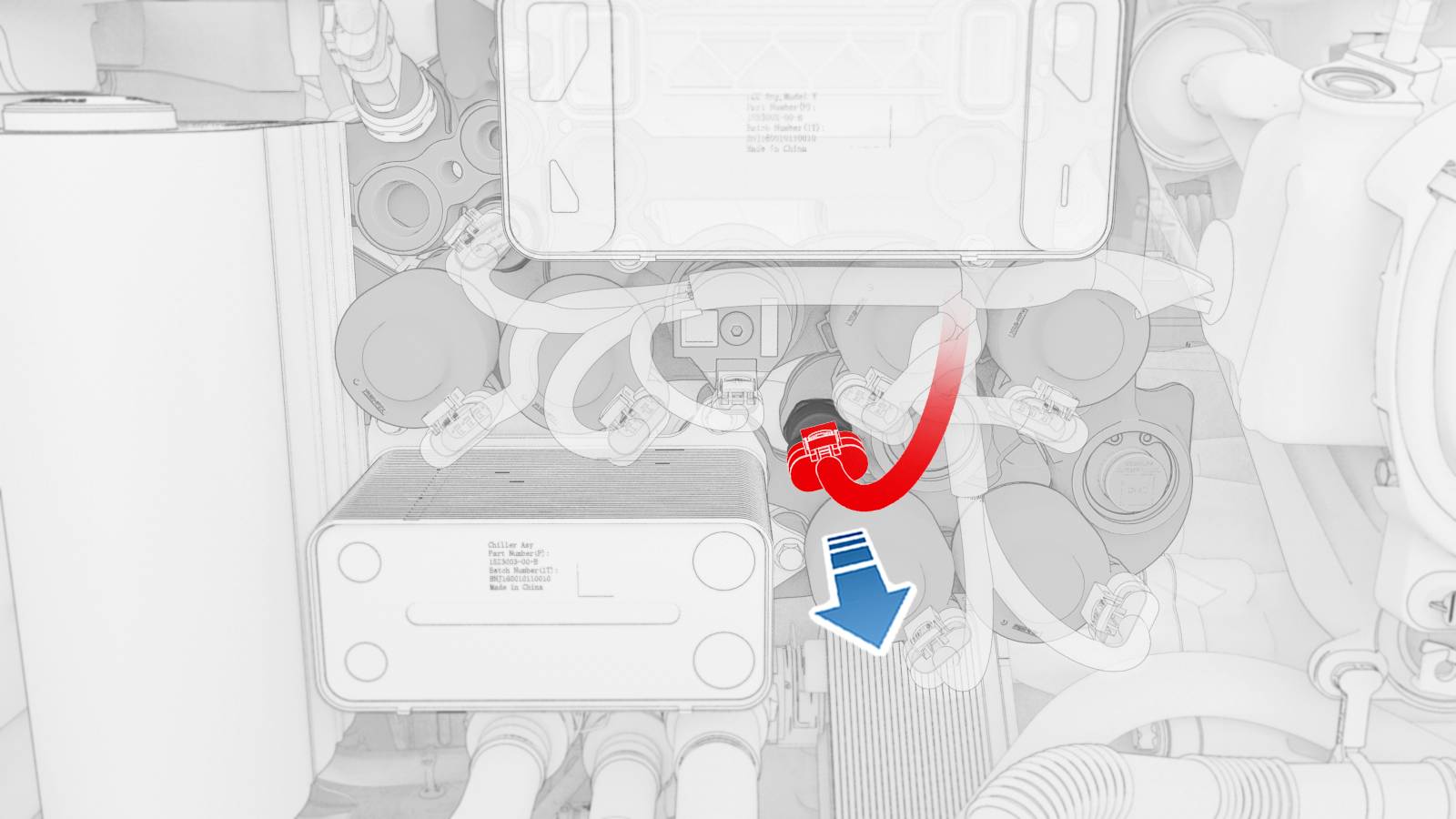

液冷冷凝器切断阀、右侧冷凝器膨胀阀及过冷段传感器也要区分：

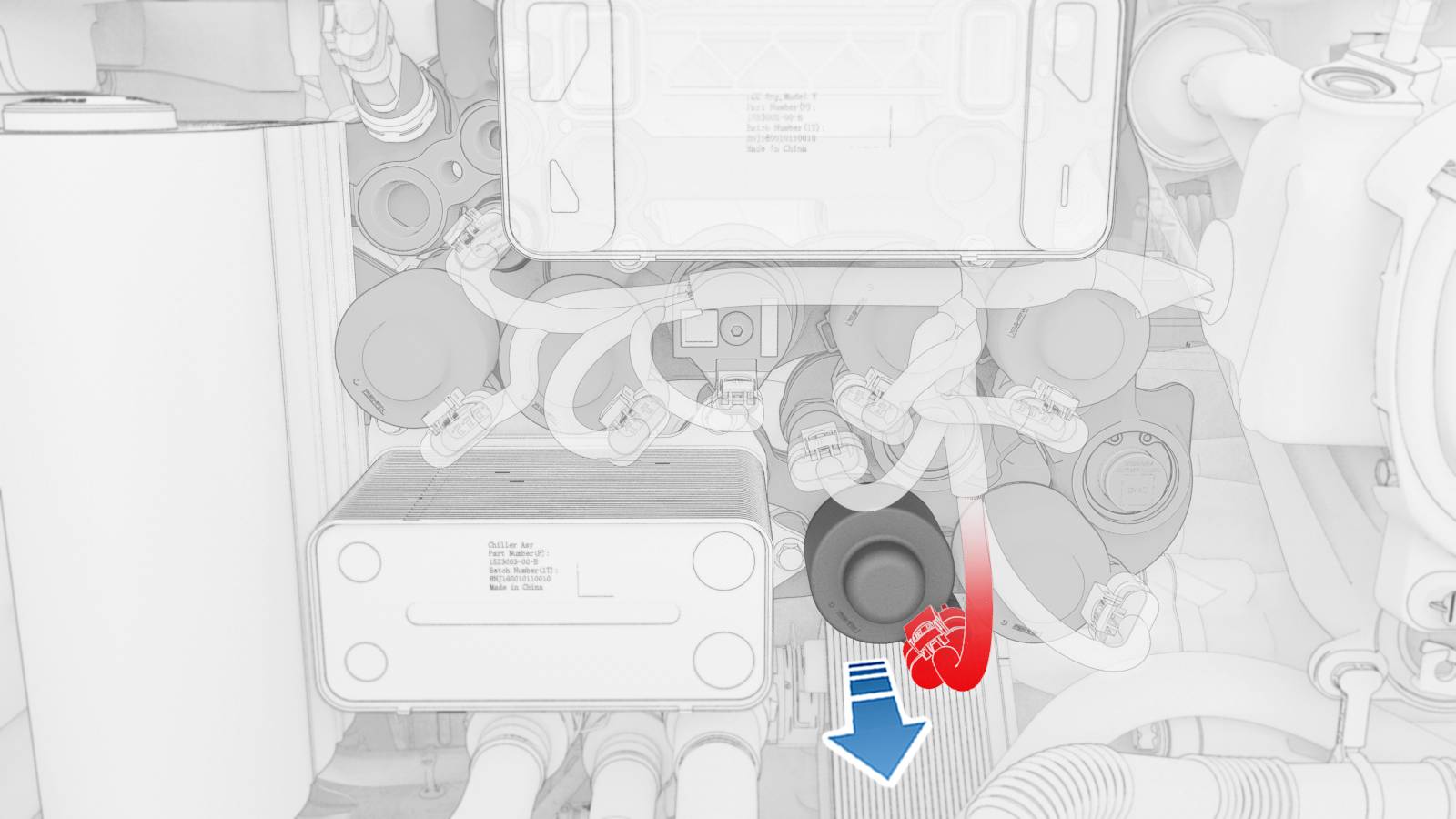

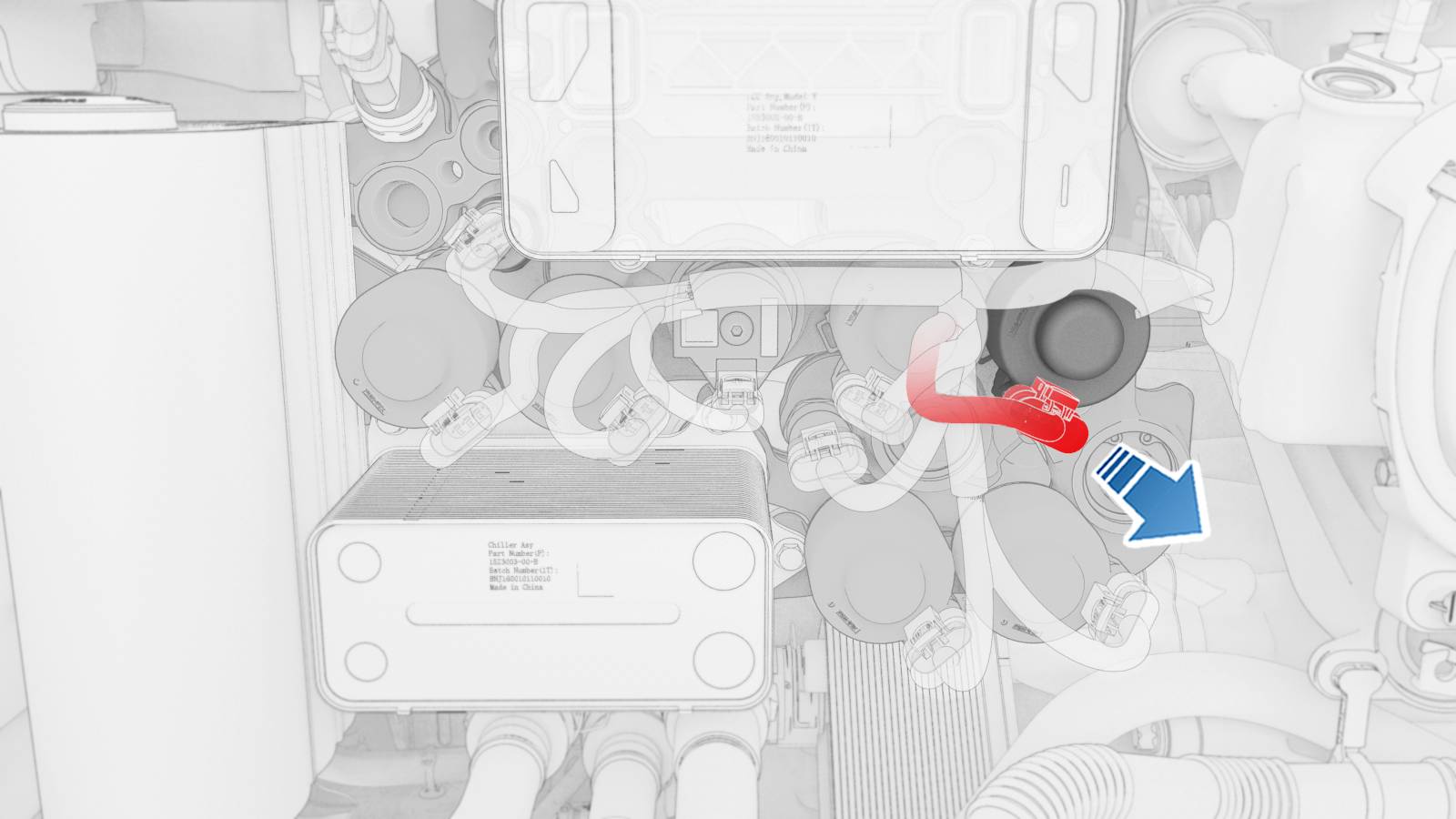

最后三处为左侧冷凝器、冷却器及蒸发器膨胀阀：

线束让位与机械锁片释放

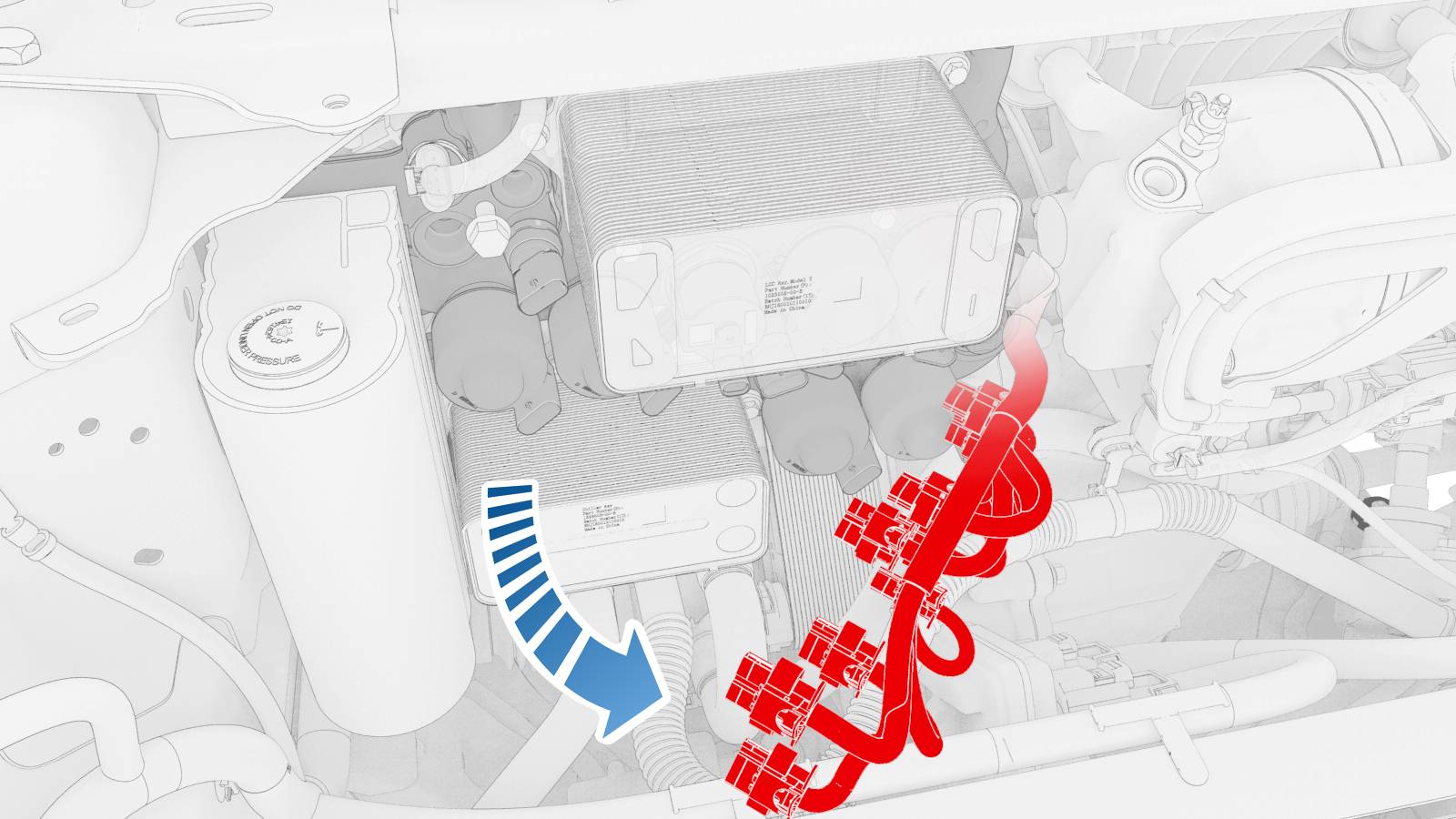

把热管理线束从超级歧管移至一旁。中文用“温度系统线束”，英文为thermal harness，本文指同一热管理线束。

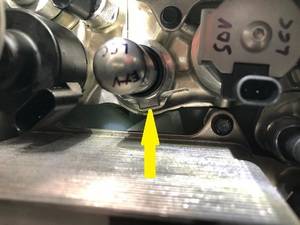

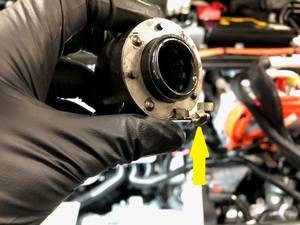

线圈拆卸工具中文译为“尖凿”，英文为pick；操作描述是把机械锁片向下拉，再朝车头方向拉出EXV线圈。不能把翻译词理解为锤击、切削或凿开部件；工具类型或锁片位置不确定时，应停下核对原文和零件。

密封件不润滑，安装后做推拉推

把线圈密封件滑至膨胀阀上，不润滑。将线圈锁片与超级歧管正确对齐，线圈滑过密封件后，执行推—拉—推检查以确认正确锁止。原厂没有给额外润滑剂、线圈紧固扭矩或试探性撬动方式。

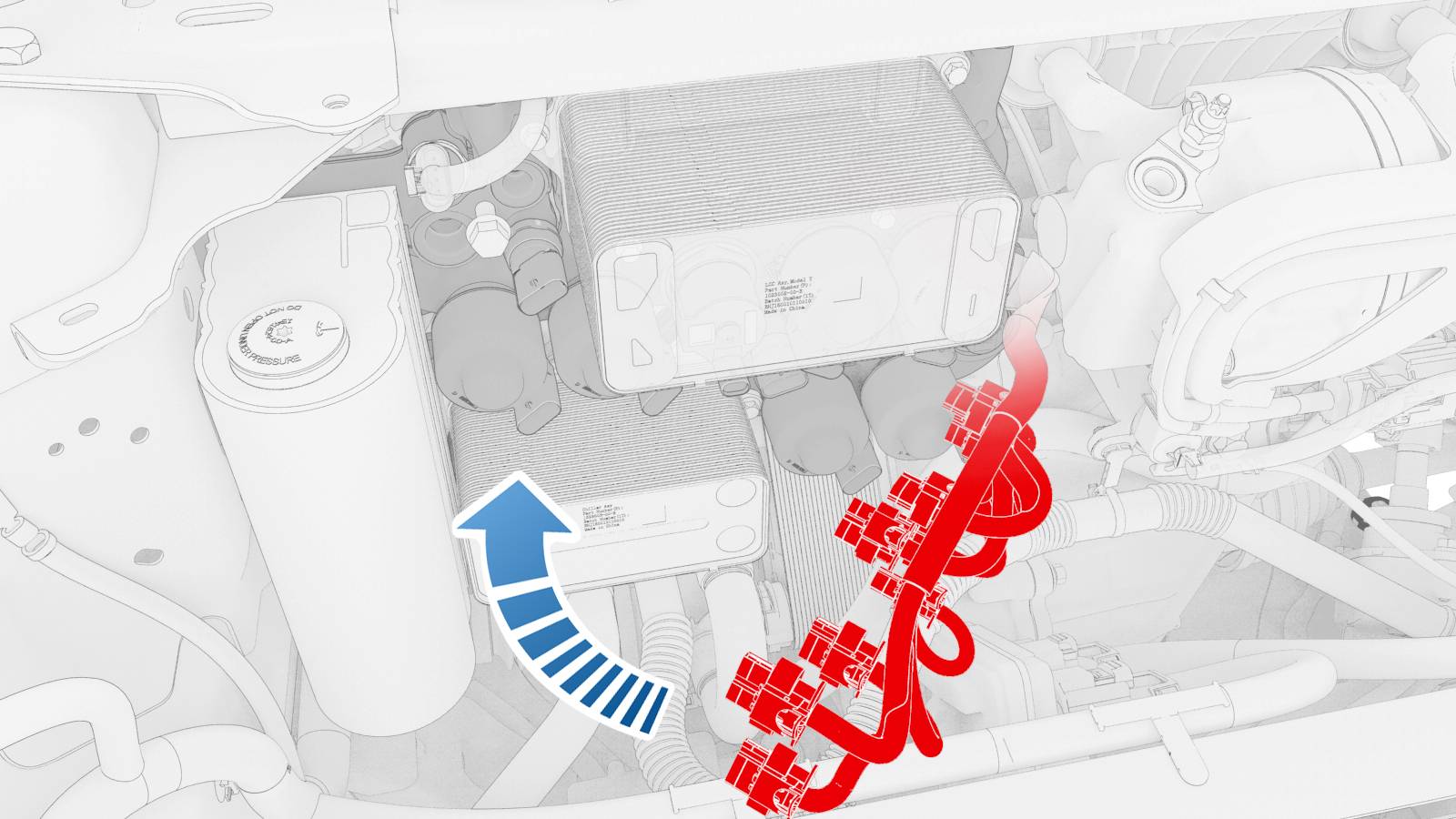

恢复热管理线束与连接器

将线束重新布置到超级歧管，连接拆卸时断开的全部接口并接合连接器锁，再恢复前备箱储物单元。完工检查建议是逐项核对接口对象、锁片就位、线束不受夹压及线圈锁止结果；这些外观检查不能判断制冷功能已恢复，功能异常时回查具体热管理诊断资料。

原厂资料及关联程序

主程序：《线圈 - 超级歧管 EXV电子膨胀阀 - 热泵 - 维修套件（拆卸和更换）》／EXV Coil - Supermanifold (Remove and Replace)，2024+ Model 3；主GUID：GUID-6B996A36-AE21-45A3-B9DE-DFDC3F8B06EA。实际核对日期：2026年9月27日。

• 中文EXV线圈资料；英文EXV Coil资料。两版锁片方向、禁润滑与推拉推一致；中文“尖凿”与英文pick有工具译名差异，不据中文词增加凿击动作。
• 前备箱总成（拆卸和更换）；英文Underhood Storage Unit资料：明确引用的访问与恢复入口，中文标题较宽，实际为储物单元。其紧固件数量有版本提示，不作为线圈自身参数。

图片为原厂操作图。线圈版本、机械锁片或接口与资料不一致时，先核对零件与当前手册，勿强拆。
