2024+ 特斯拉 Model 3 左驾仪表板左侧线束更换：高度、水平与ETC三处连接

2024+ Model 3左驾驶车型的仪表板左侧线束连接左侧风管高度调节装置、水平调节装置及ETC。更换时关键是区分三个接口、保留线束走向并恢复支架上的固定，不能仅凭插头相似判断可互换。此页不适用于右驾驶车辆或右侧仪表板线束。

访问前置：仪表板支架先拆至台架

《线束总成 - 仪表板 - 左侧（左驾驶）》先引用《仪表板上部总成（拆卸和更换）》。中文“上部总成”与英文IP Carrier均指仪表板支架这一访问范围；其资料还包含风管、通风口、气囊等移植，不能把更换线束理解为只撬开外表饰板。车辆安全断电、支架从车上移出及最终恢复由该入口与其明确关联的拆卸安装资料负责。

三处连接器按对象辨认

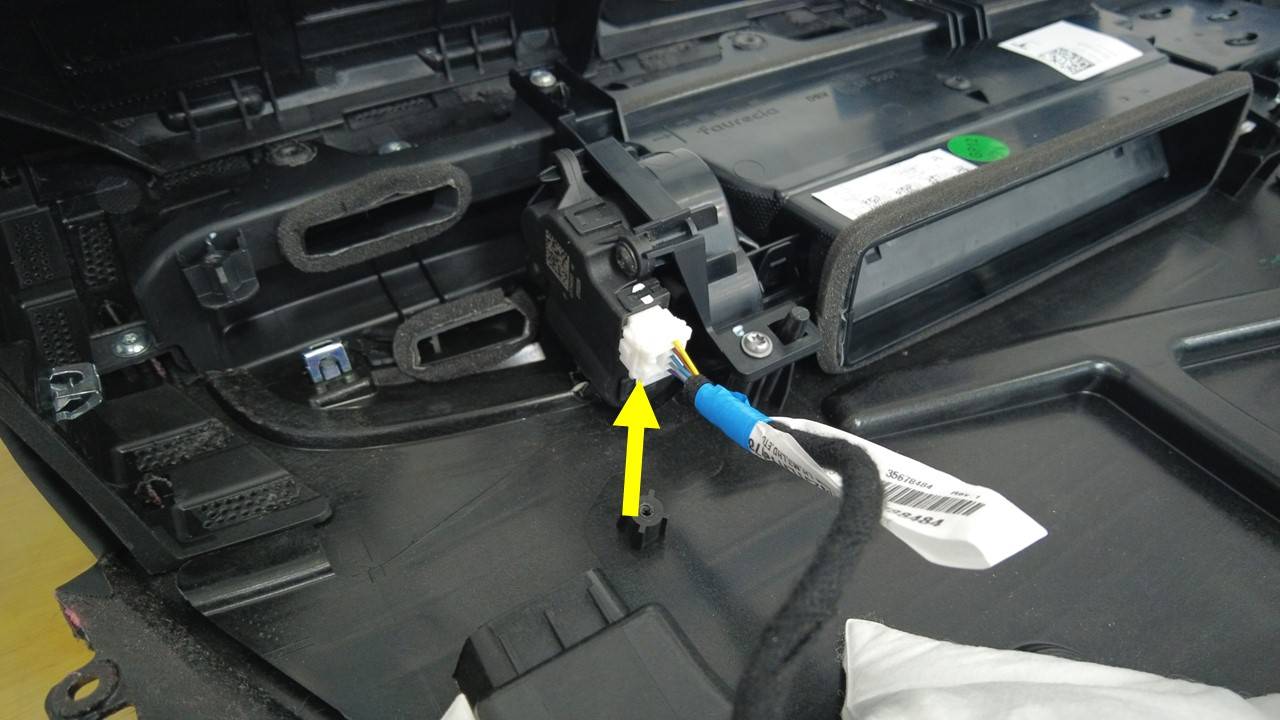

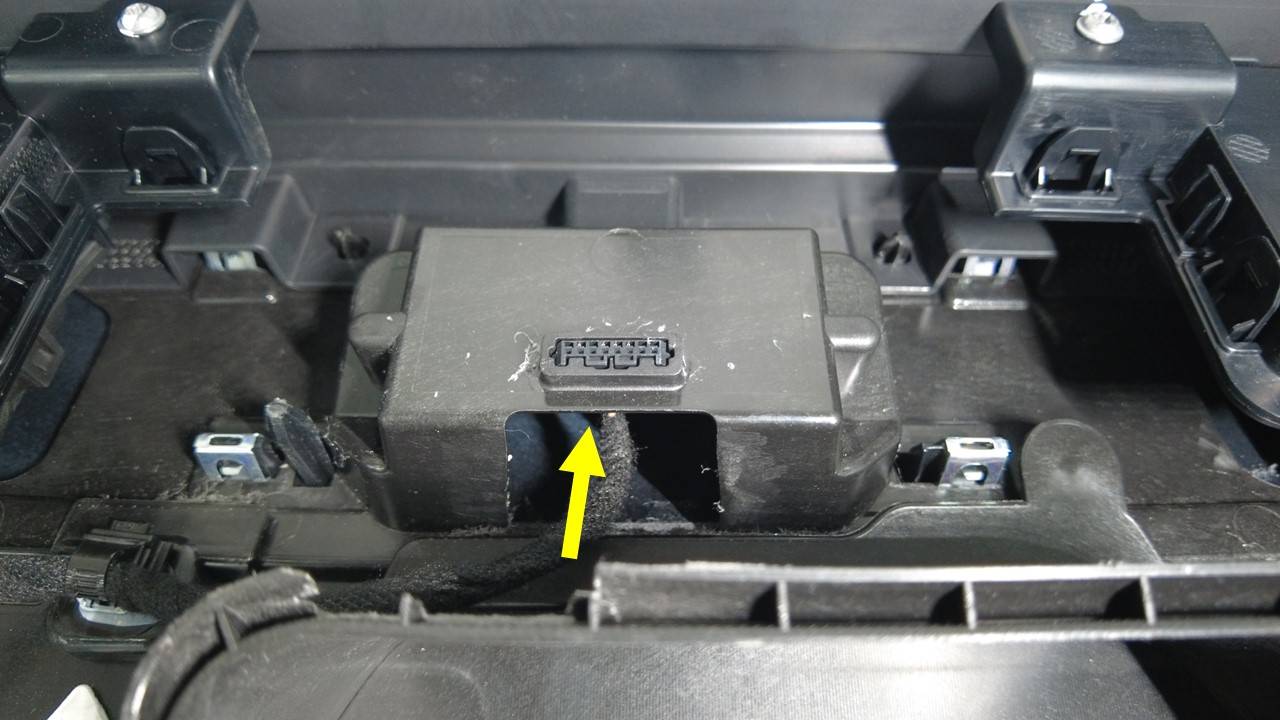

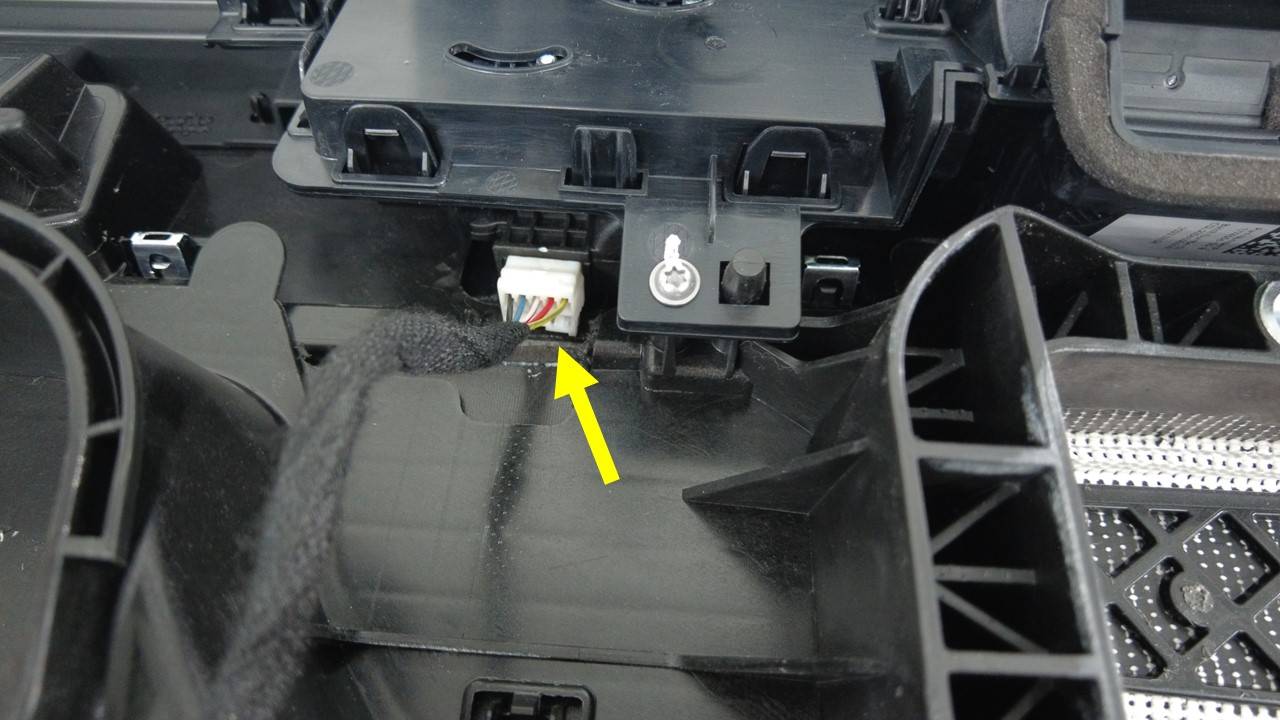

在正确前置完成后，依次断开左侧风管高度调节连接器、左侧风管水平调节连接器，再断开ETC连接器。原厂图片使用黄色箭头指出接口，正文没有给出端子编号或内部故障检测方法；不对针脚作未经资料支持的带电测量。

解除固定并取下线束

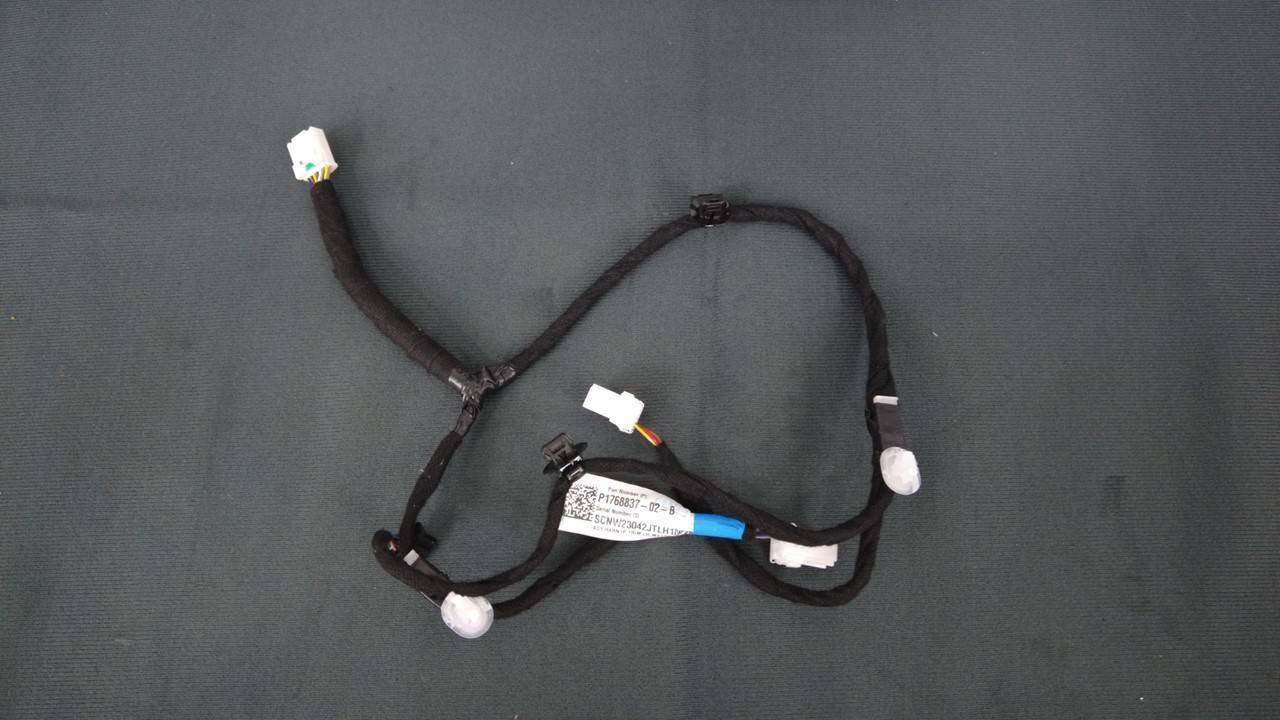

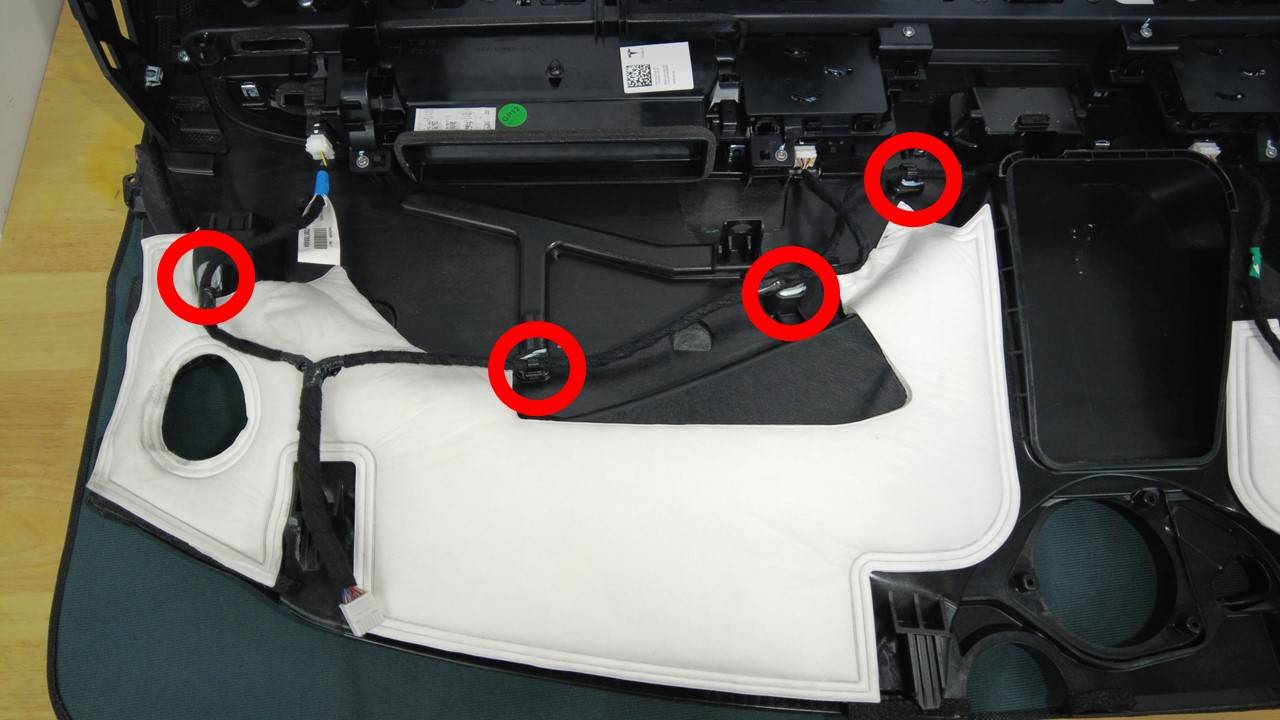

将左侧线束从仪表板上拆下。直接关联的支架更换资料明确左侧线束4个卡子，照片红圈可辅助定位。这个数量不是右侧线束的通用参数；原文没有规定拉拽线缆的受力方向或撬具角度。

恢复顺序与布置核对

先把适用左侧线束固定回仪表板；之后连接ETC、左侧风管水平调节、左侧风管高度调节三个接口，再按关联资料恢复仪表板支架。接口和固定均完成后再进入车辆恢复阶段，不以插头已插上代替支架、电源及其他关联部件的完整复装。

完工检查建议：核对各分支与拆前走向一致、固定卡就位、接口锁止，线束没有被支架压住或悬在活动件附近。该建议不等于原厂规定了额外功能测试；若调节功能异常或插头结构不匹配，先回查具体车型电路和零件适用性。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3，左驾。

本文维修位置：左驾仪表板左侧线束。

中文原厂程序：《线束总成 - 仪表板 - 左侧（左驾驶） ((拆卸和更换))》

英文原厂程序：Harness - Instrument Panel Trim - LH (LHD) (Remove and Replace)

原厂资料编号（GUID）：GUID-0EE6855B-3945-46D7-8896-A522B39A103D
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月27日。

相关操作分别查以下程序：

• 中文左侧线束资料；英文LH (LHD)线束资料。两版三个接口与恢复顺序一致，ETC保留原厂缩写，不推断名称之外的功能。
• 仪表板上部总成（拆卸和更换）；英文IP Carrier资料：线束条目明确引用的前置和恢复入口，也明确左侧线束4卡子。支架内其他总成的移植和紧固不作为本文线束的拆装参数。

图片为原厂操作图。实际走向或连接器与图不符时，停止按图套用，核对车辆配置与当前线束资料。
