奔驰V221 S-Guard车门电动卷帘：实际值检查、门内机构与功能复查

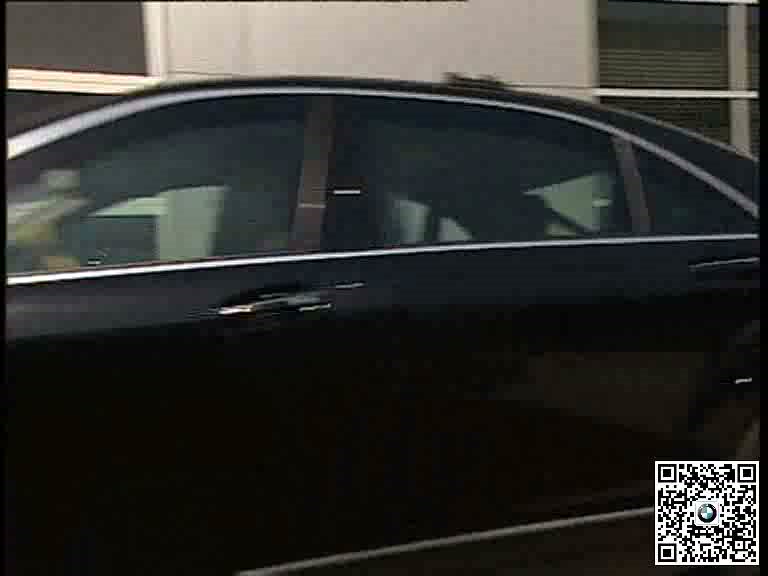

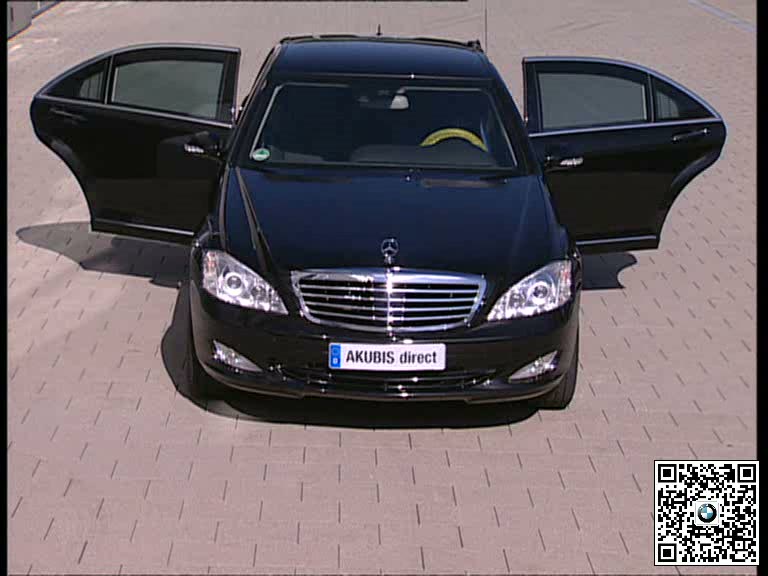

S-Guard车门结构、玻璃和内饰重量均不同于普通W221，电动卷帘维修不能直接套用标准车门拆装顺序。

拆装前应确认防护车型代码并可靠支撑相关部件，避免损伤防护结构、线束和重型车门附件。

一、确认故障范围并读取开关实际值

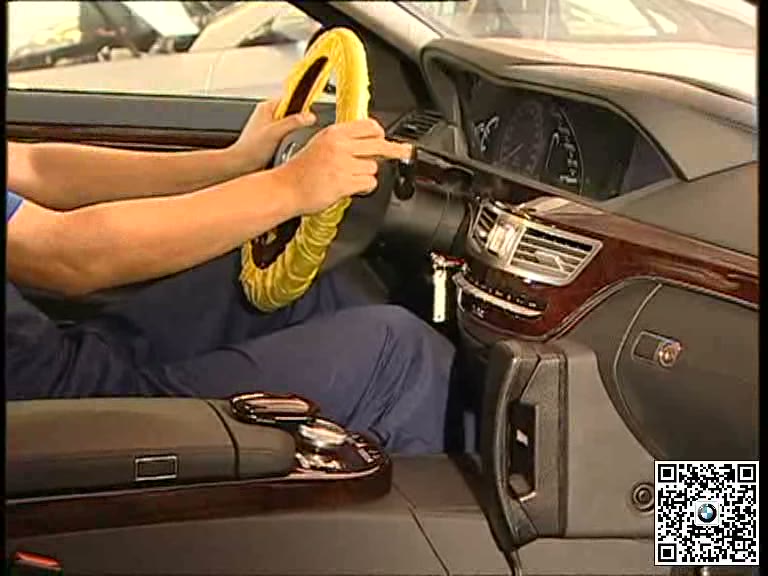

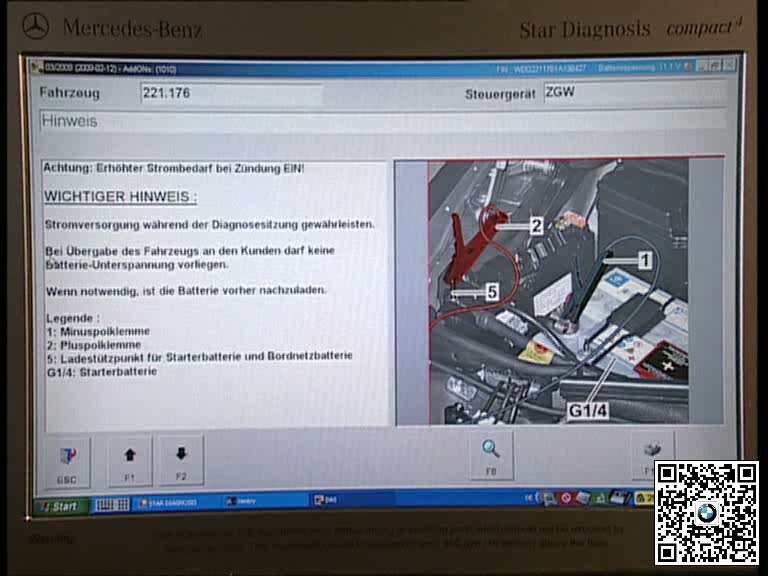

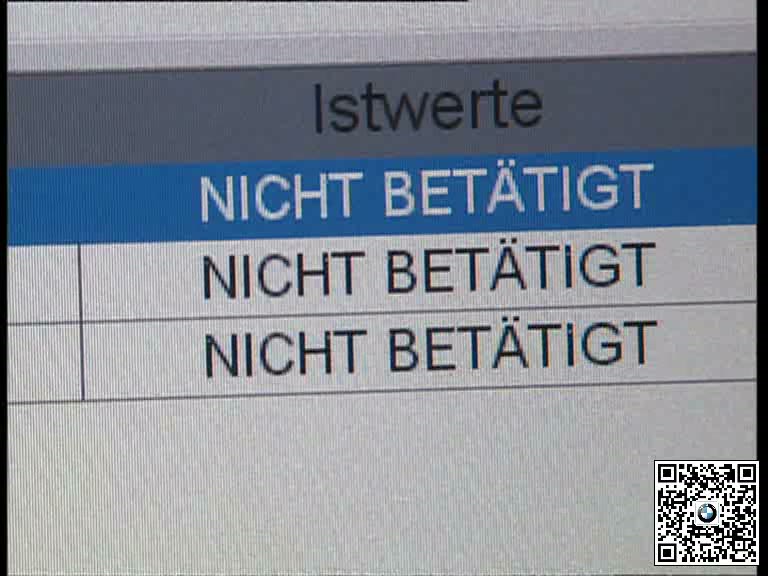

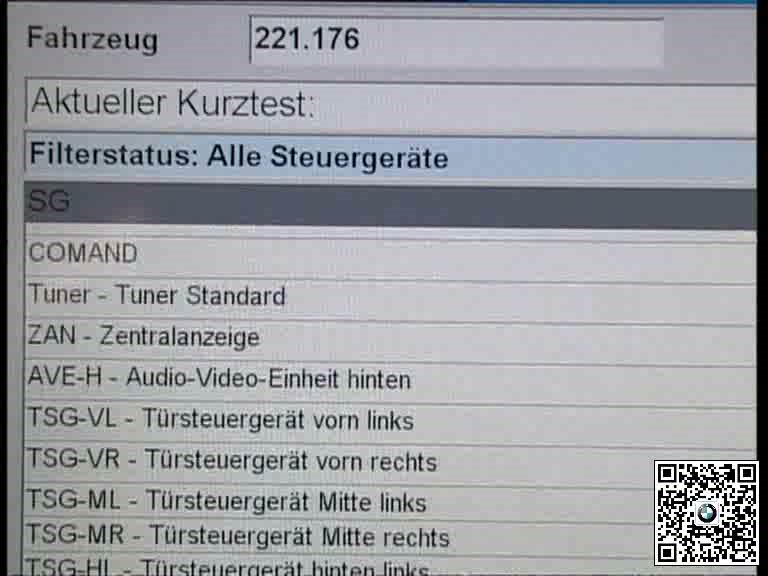

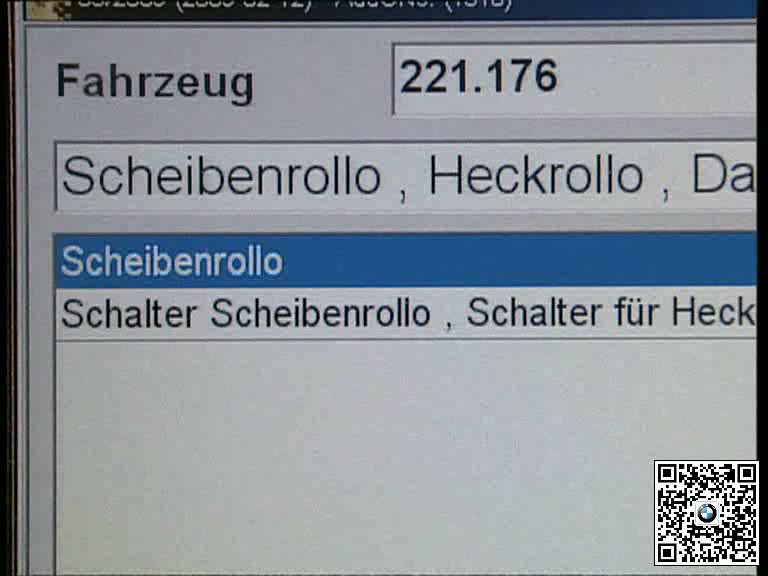

分别操作各车门卷帘，记录不动作、卡滞或异响位置，读取对应控制单元故障和卷帘开关实际值。

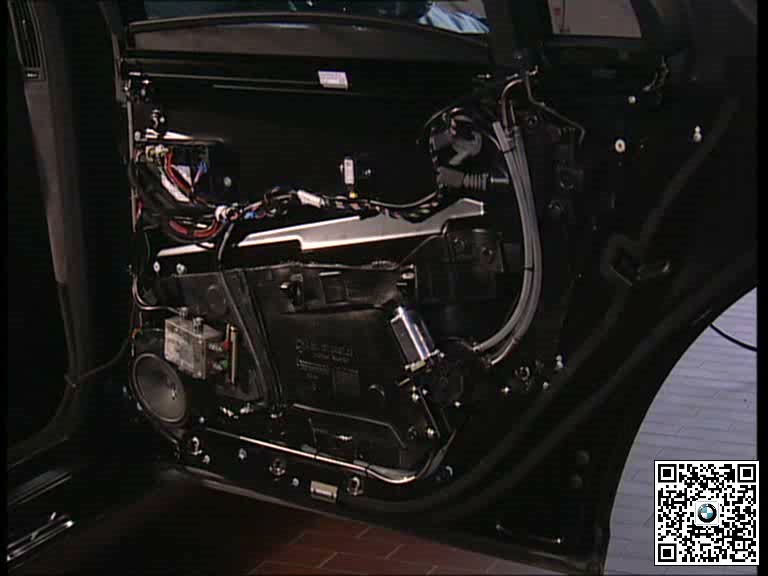

二、拆开车门内饰并建立机构通道

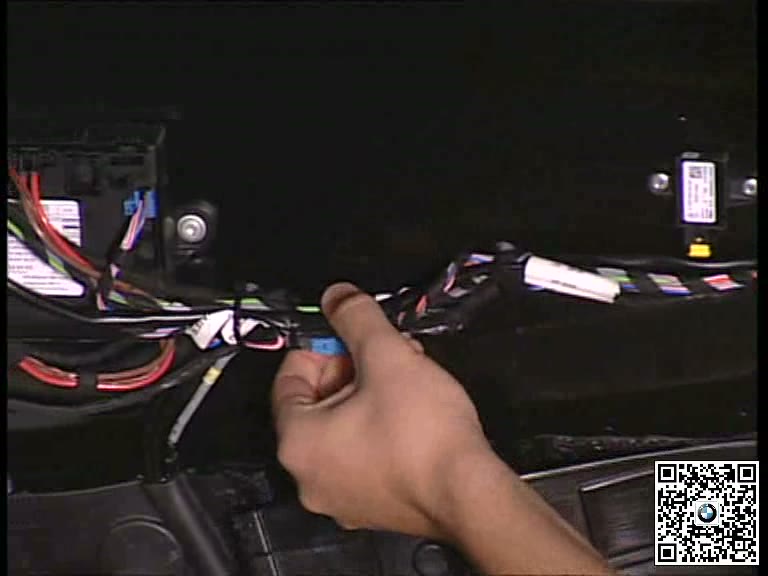

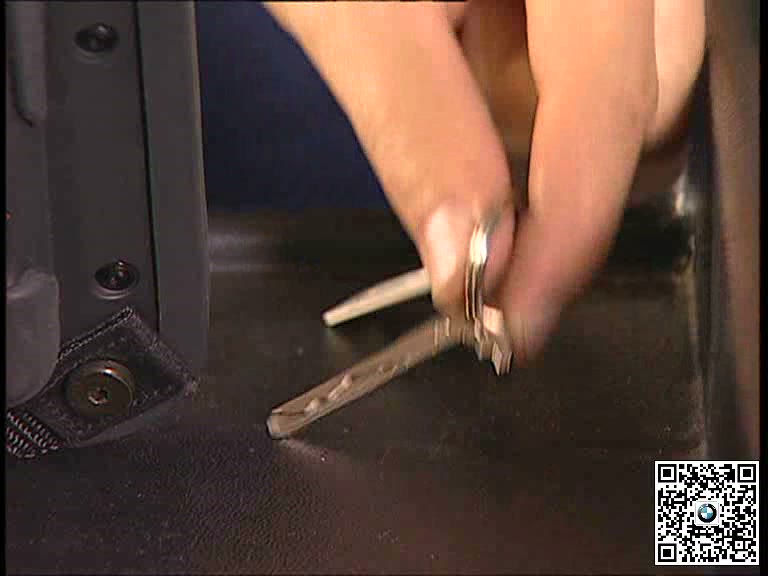

按防护车型顺序保护并拆开门饰板，处理开关、线束和覆盖件，使卷帘驱动及固定位置可安全操作。

三、检查电机、传动和卷帘总成

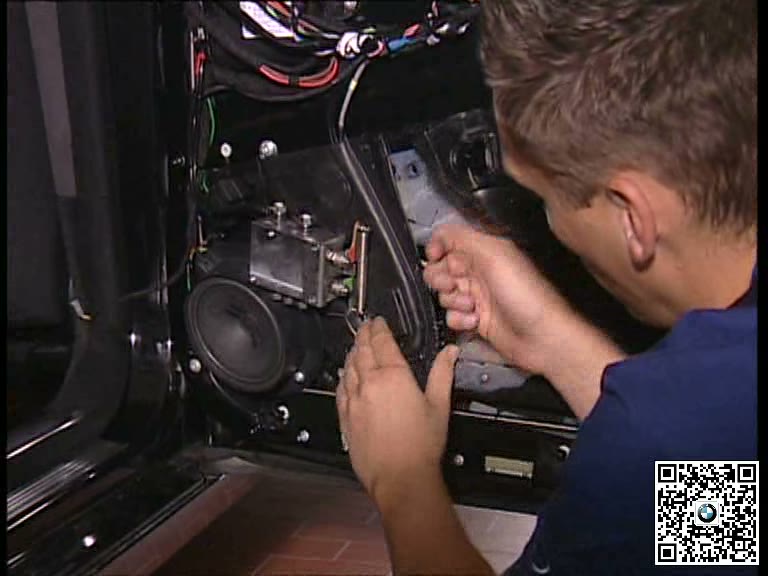

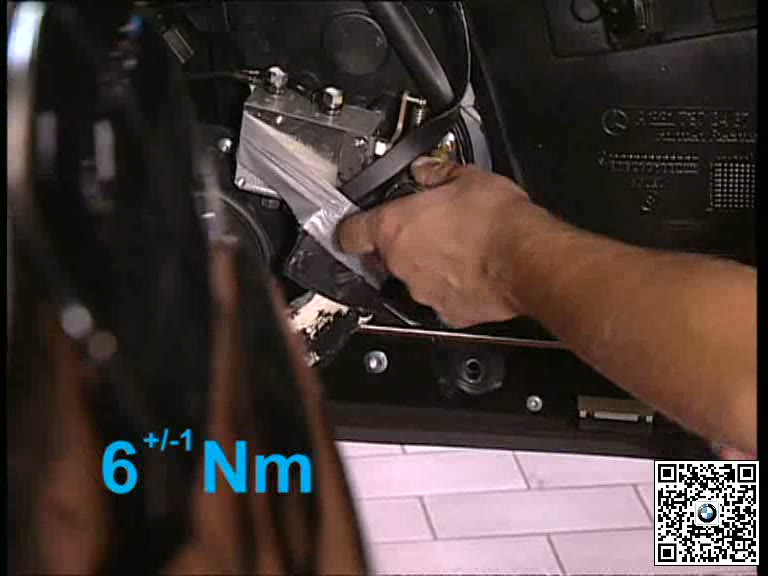

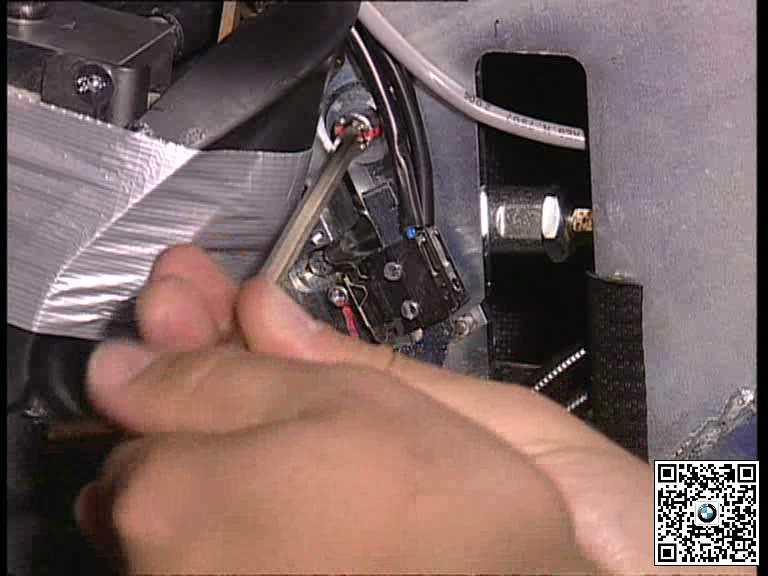

检查供电、插头、驱动电机、导向和机械连接，确认故障部位后托住总成并拆除固定件。

四、装复并验证升降、限位和车门功能

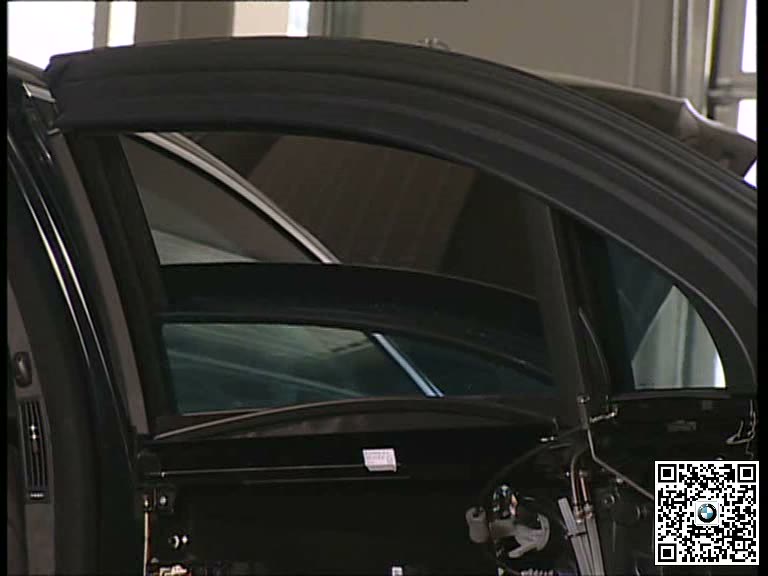

恢复线束与隔音防护层，装复饰板后测试卷帘全行程、终点停止、开关实际值及门锁和车窗功能。

五、完工检查要点

• 防护车型配置确认无误。
• 开关实际值和故障范围已记录。
• 驱动、导向和线束检查完成。
• 卷帘、门锁和车窗功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
