奔驰AMG主动式后扰流板维修：故障诊断、液压泵与执行单元装复

主动式后扰流板的故障可能来自泵、液压管路、执行机构、位置检测或机械卡滞，拆件前应先执行诊断驱动。

液压部件必须保持洁净并按位置连接，不能用外力强行移动未卸压的机构。

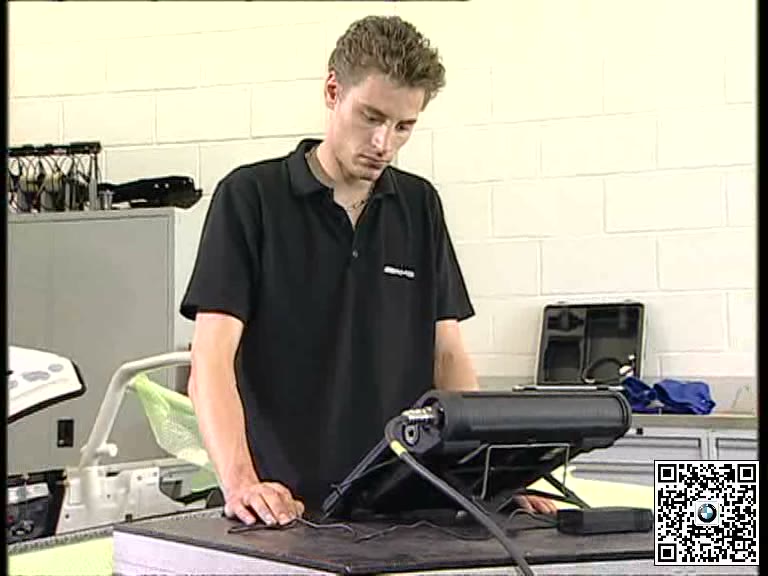

一、执行功能测试并区分故障范围

读取后扰流板故障，使用诊断驱动观察升降、泵声和位置反馈，检查机械卡滞、供电及液压泄漏。

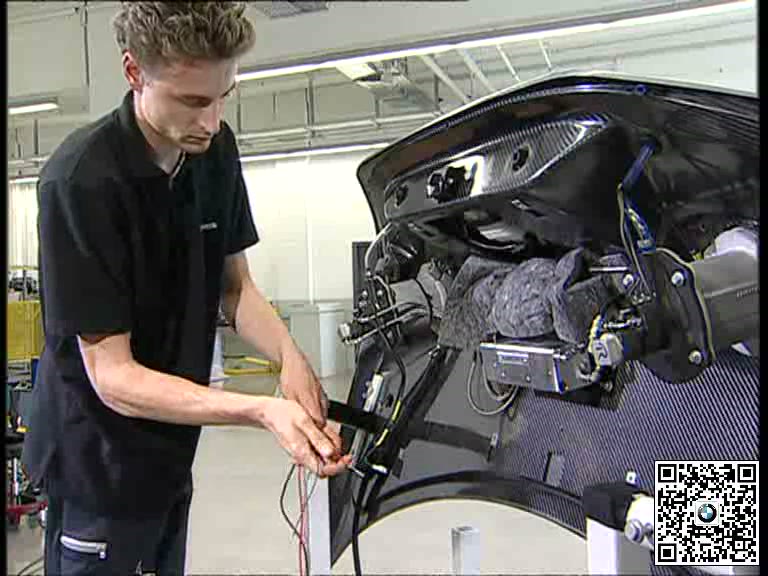

二、建立维修通道并拆下液压泵

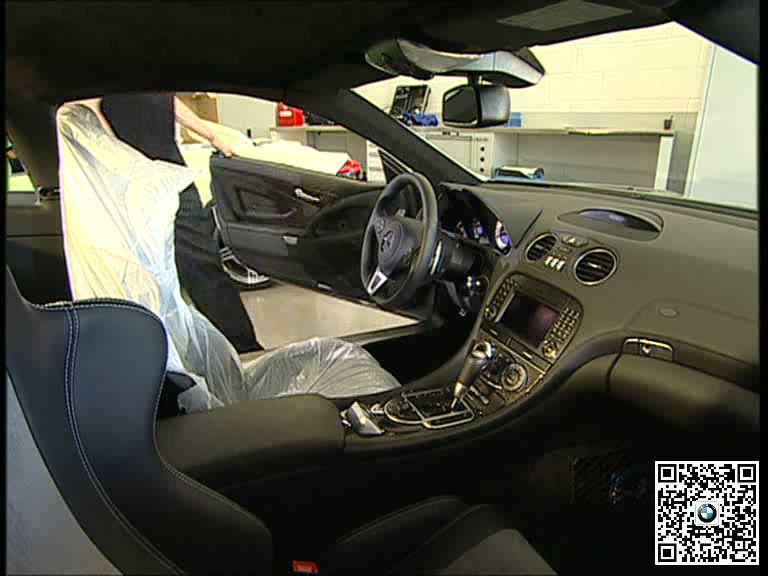

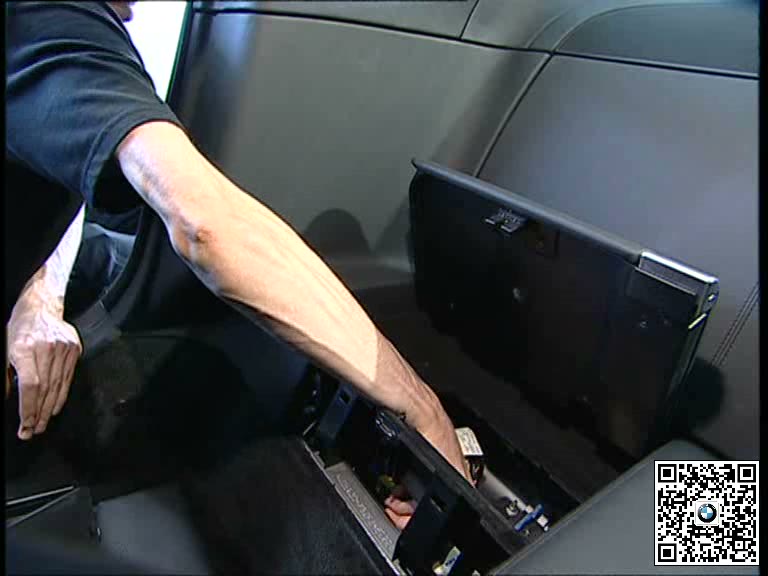

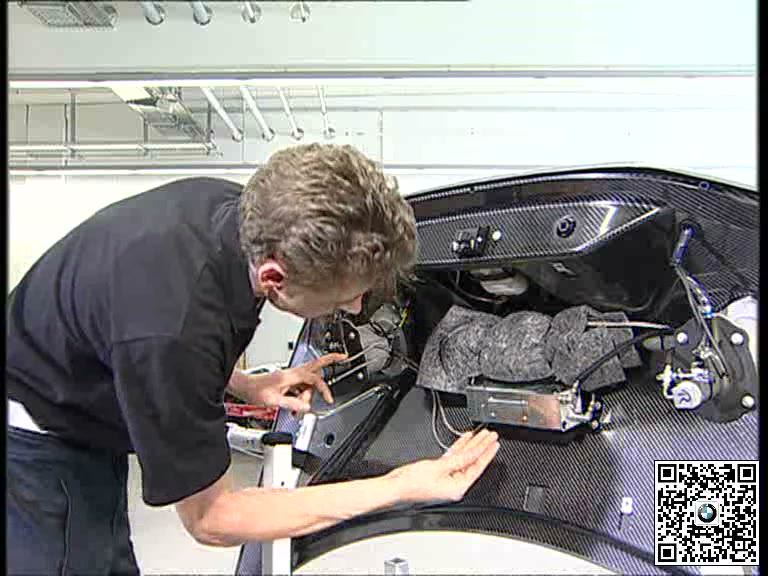

保护车身后部，打开相关盖板和饰件，标记管路及插头后拆出泵和支架，封闭接口防止污染。

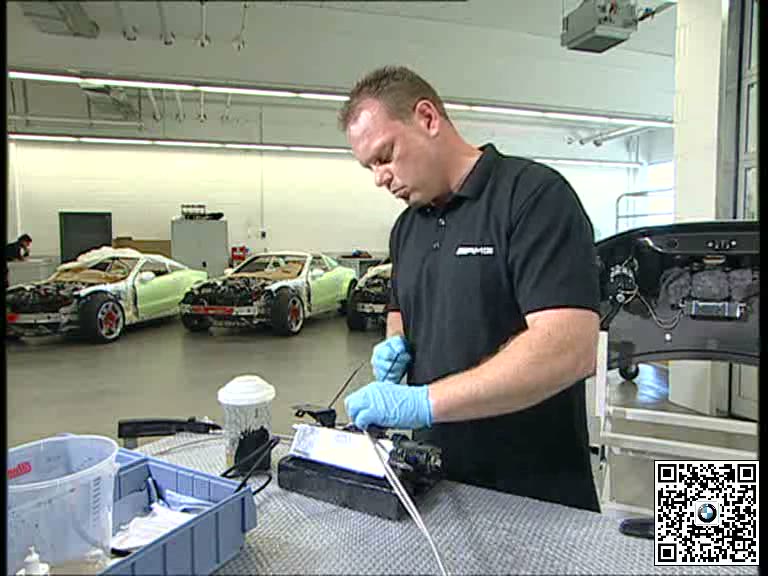

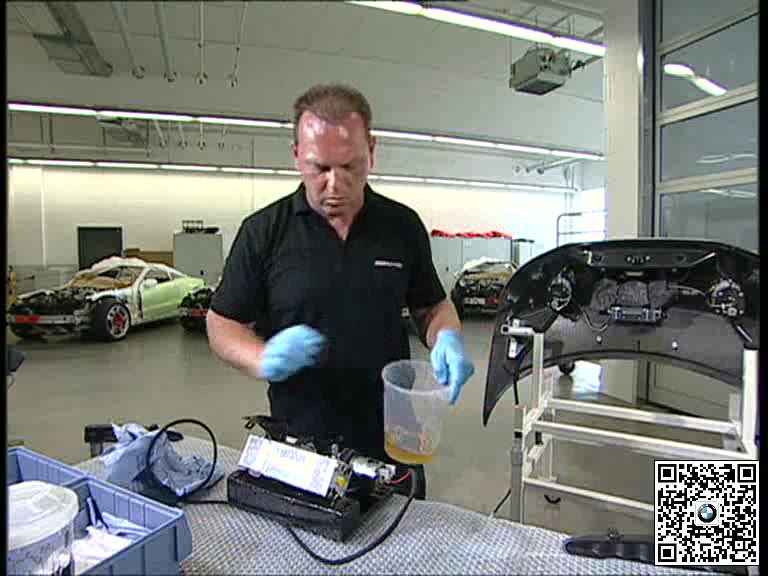

三、在洁净工位装配液压执行单元

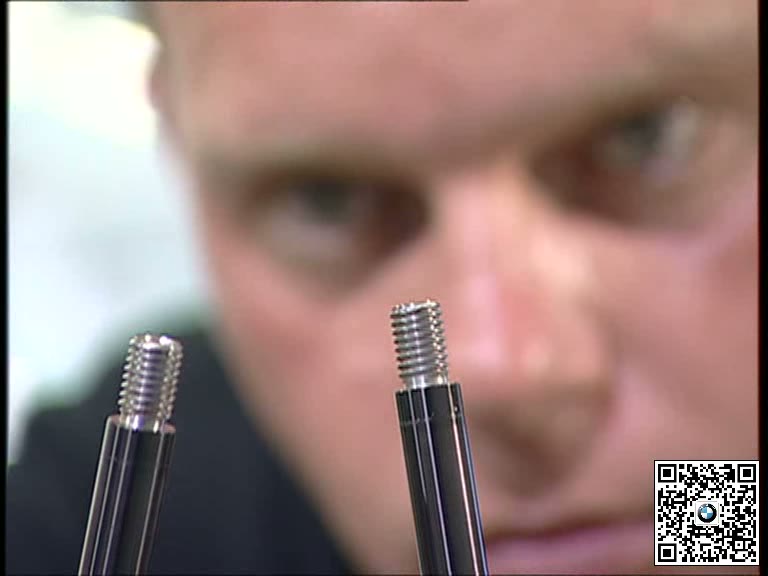

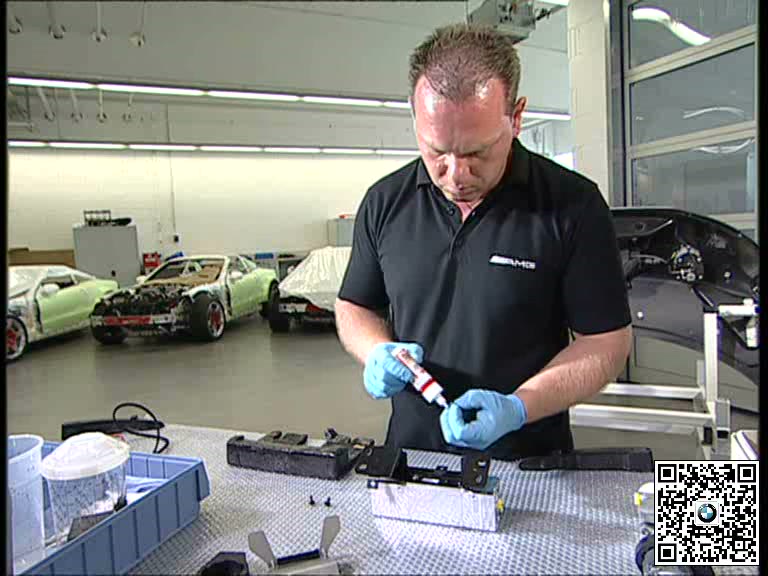

检查活塞杆、密封和管接头，在洁净工位按原位置组装泵、阀体和执行部件，避免管路扭曲。

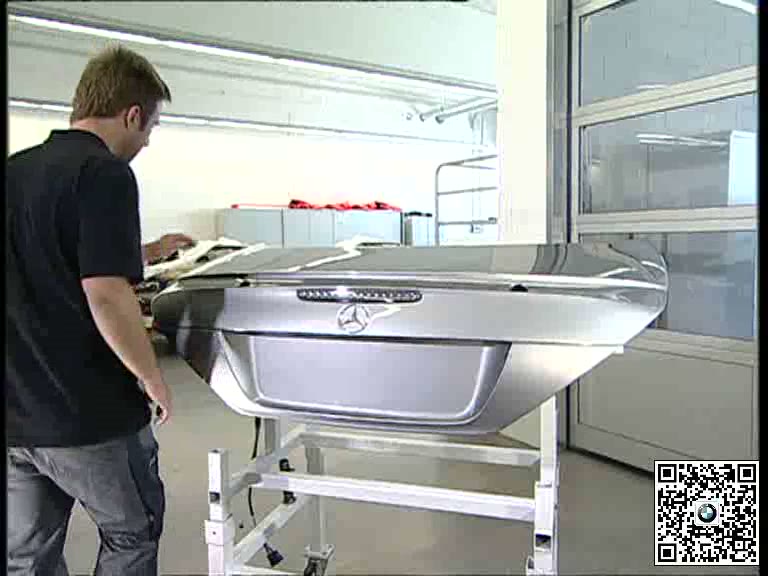

四、装复扰流板并检查位置功能

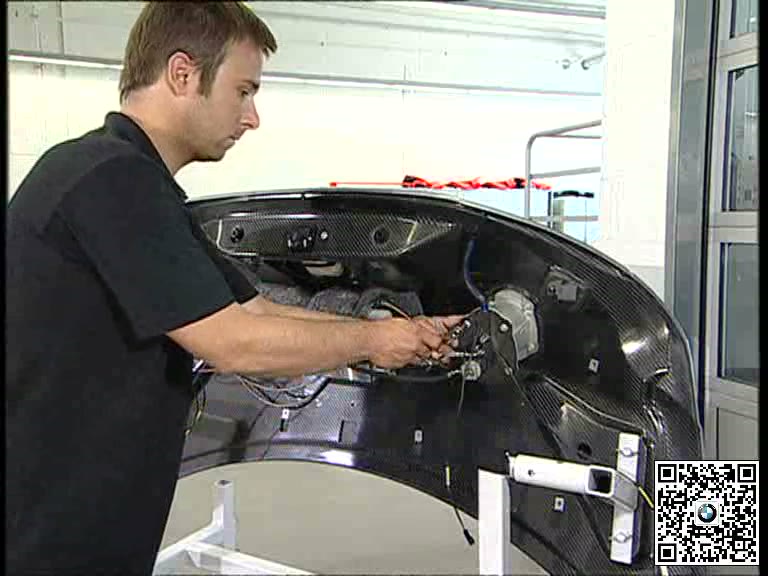

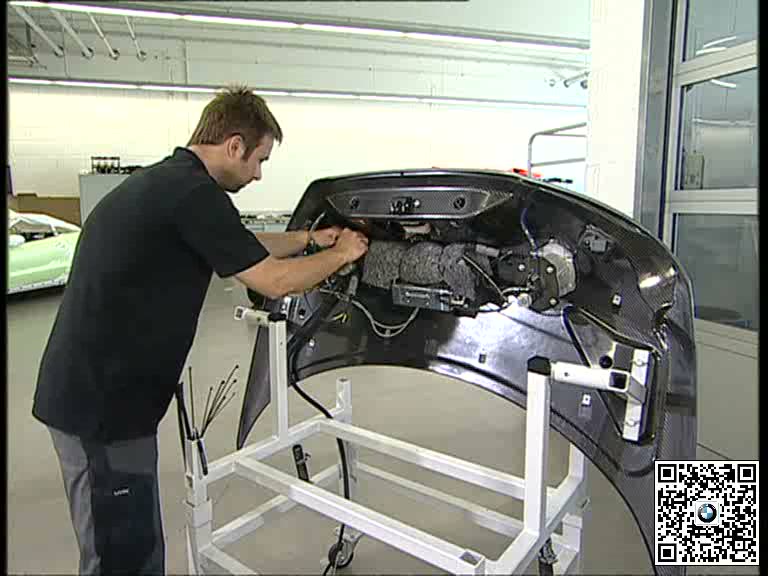

恢复液压和电气连接，按引导执行系统运行或排气，确认扰流板两侧同步、终点位置正确且无渗漏。

五、完工检查要点

• 故障码、动作和位置反馈已记录。
• 管路插头位置标记清楚。
• 液压部件洁净且密封完好。
• 同步升降和泄漏复查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
